Чертежи каркасных домов, как подобрать надежный и простой проект?
Этапы строительства
Строительство каркасного дома проходит всего в несколько этапов:
1 этап. Фундамент. И приятным фактом является то, что вы можете выбрать любой его вид. Разумеется, лучше проконсультироваться у специалиста, ибо разные виды фундаментов подходят под разные почвы. Не подобрав хороший вариант можно горько пожалеть об этом.
2 этап. Каркасы стен и перегородок. Зачастую сперва идет деревянный каркас, который в дальнейшем покрывают плитами OSB. Эти плиты влагостойкие, поэтому древесина полностью защищена от воздействия погодных явлений. Рекомендуем обработать древесину средствами против насекомых, а также противовозгорательными смесями. Можно по внешней стене пройтись ветрозащитной пленкой.
3 этап. Установка крыши, обработка внешних и внутренних сторон стен.
Хочется отметить, что данные этапы очень лаконичны и строительство по факту имеет куда больше нюансов, однако мы, все же, рекомендуем заказать дом у специалистов.
Ведь без необходимых навыков вы вряд ли сможете построить идеальный дом. Если же вы действительно пошли на столь важный шаг, то изучайте только те проекты, которые рассчитаны на создание своими руками.
Место под постройку: 147 метров квадратных, а жилплощадь — 106 м2. Размеры помещения 13,8/10,2 м. Двухэтажная постройка имеет простую прямоугольную форму, к которой с торца пристроено одноэтажное строение. Рядом с этой постройкой располагается открытая терраса. С противоположной стороны дома находится вторая небольшая площадка на открытом воздухе, однако она имеет навес в виде продолжения крыши. Помещение имеет большие окна, за счет чего света в доме достаточно.
Первый этаж. Пространства на первом этаже больше, поэтому есть где проявить себя. Входная дверь располагается в правом углу дома. Рядом с ней так же можно увидеть дверь в котельную. Из котельной можно попасть в санузел. Войдя с парадного входа вы упретесь во вторую дверь санузла. Центральная часть дома отведена для внушительных размеров холла.
Далее, против часовой стрелки, располагаются: столовая, выход на террасу и кухня, жилая комната, а также гостиная и выход на вторую террасу.
Второй этаж. Лестница на второй этаж расположена в столовой. Пространства здесь куда меньше, поэтому и отдельных комнат всего несколько: две жилых, один санузел и большой коридор. Двускатная кровля позволяет оставить пространство для чердака, который весьма полезен в хозяйстве, хотя проекты не всегда включают в себя подобные помещения.
Чертежи каркасного дома
обновлено: Август 29, 2016
автором: franky
Основная часть проектной документации для каркасного строительства представляет собой чертежи, схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. Рабочие чертежи каркасного дома составляют 80% проекта.
Где можно взять бесплатно готовые чертежи каркасных домов? И как пользоваться информацией, которая изложена в них?
Разработка проекта
Строительство каркасного дома с первого взгляда кажется непростой задачей.
Почитав статьи в интернете или посмотрев ролики, никто не станет специалистом. Но общее представление он получит. Возможно, подберет себе проект, устраивающий по планировке и внешнему виду. Но одного рисунка и чертежа недостаточно.
Чтобы не упустить важных моментов, правильно рассчитать этапы работ, потребность в материалах, прокладку инженерных коммуникаций, составляют проект. Это можно сделать самостоятельно или заказать комплект документов в архитектурном бюро или специализированной организации.
Эскиз должен содержать план этажа с подробными размерами, виды фасадов, вертикальный разрез дома. Рабочие чертежи каркасного дома 6х6 метров для постройки своими руками включают схему фундамента, раскладку элементов каркаса, крыши, кровли, рисунки узлов. Спецификации, или расходная часть, дает представление о необходимых строительных материалах, комплектующих, крепеже. Детально рассматривается прокладка электрических кабелей, водопроводных и канализационных труб, система вентиляции.
Возведение второго этажа, крыша
К моменту возведения второго этажа на первый проводится электричество. На балки (основу пола второго этажа) устанавливаются в местах стыков проходные стойки. Для поднятия тяжестей используется тельфер, помещенный в конструкцию дома. Задувание стен выполняется стекловатой (примерно 2/3), по всему периметру набивается ГКЛ. Для гидроизоляции внутренняя поверхность оббивается армированной пленкой, прижимаемой 4-мм фанерой.
Для задувки используется решетка, разбивающая пространство на отдельные подушки. В качестве перекрытий используется балочный крепеж. Пролеты между лагами подшиваются фанерой, в качестве утеплителя используется техниколь, 40 кубов, которые на перекрытии сверху закрываются мембраной. Стропила в конструкции лежат на стойках, благодаря наличию окон, имеющих разный шаг. После первого ската укладывается второй, используется все тот же утеплитель. В качестве материала для кровли выбрана ондувилла, любое железо принято решение не использовать.
Проект и расчет материалов
Схема внутренней отделки деревянного дома.
Спроектировать дом, если вы не архитектор, довольно сложно. Поэтому или обратитесь к знающему человеку, или найдите проект в интернете и распечатайте его. Взяв карандаш, калькулятор и бумагу, определите все данные и пересчитайте их под размеры своего дома. Например:
- дом 7х7 м2;
- расстояние между балками пола 0,7 м;
- применяемый брус 15х15х700 см;
- высота 2,7 м.
В этом случае количество брусьев в высоту составит:
2,7/0,15=18 шт.
По периметру укладывается 4 шт. значит, общее число составит:
18х4=72 шт.
Но в расчетах не указаны остальные материалы.
Для полного охвата всех данных составьте план-калькуляцию материалов. Распишите правильную последовательность монтажа по пунктам. Сбоку припишите материалы, необходимые для выполнения того или иного пункта.
| Операция | Материал |
| Установка венца | 4 бруса, 4 нагеля, мох на стыках |
| Установка балок пола (0,7 м) | 10 брусьев, мох на стыках |
Таким образом, подсчитав все данные, вы найдете общее количество материалов для постройки.
Умножив данные на рыночные цены и сложив их, вы получите сумму, необходимую для постройки. Для удобства можете добавить в таблицу столбец «Цена материала».
После нахождения проекта и всех необходимых расчетов по материалам приступают к сборке дома.
Для быстрой и качественной сборки необходимо прислушиваться к советам опытных мастеров. Некоторые рекомендации приведены ниже.
Узлы каркасного дома
Фундамент – основа любого строения. Тип выбирается в зависимости от почвы, климата, веса будущей постройки.
Стены имеют вид пирога – несколько слоёв разных материалов, укрепленных внутри каркаса и обшитые панелями. При этом, для предотвращения попадания влаги снаружи (плюс – защита от ветра), а также для недопущения накапливания конденсата внутри стенок, обязательно руководствоваться правилами: с наружной части дома натягивается ветрозащита, а со стороны помещений – парозащитная плёнка. В результате «начинка» пирога, представленная утеплителем, будет «дышать», но не намокнет и не потеряет своих свойств.
Вариант формирования стены
Вертикальные перекрытия и внутренние стены – тоже состоят из нескольких слоёв. Но тут утеплитель можно либо совсем не укладывать, либо совмещать с звукоизолирующими материалами.
Цены на теплоизоляционные материалы
Теплоизоляционные материалы
Дымоход – его устройство зависит от типа котельной и от её расположения. Некоторые современные котлы допускают вертикальную конструкцию трубопроводов – тогда его можно вывести через ближайшую от котла стену. Но некоторые виды котельных потребуют вертикального устройства. Тогда придётся включать в проект и его
Важно, что верхняя часть будет пересекать скат крыши, для монтажа необходимо провести тщательные расчёты
Крыша – состоит из стропильной системы, обрешетки (внутренней и внешней), утеплителя и обшивки. То есть так же имеет вид пирога.
Типы стропильных систем
Расчёт конструкции важно производить учитывая:
- положение дома и его высоту – для уменьшения эффекта «паруса»;
- климат в регионе, особенно влияние ветров;
- используемые материалы – одной из ошибок, с которой сталкиваются владельцы, считается установка не просушенных деревянных элементов.
В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.
В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.
Устройство крыши
Руководство по устройству пола
Схема утепления пола в деревянном доме.
В первую очередь по периметру будущих стен дома укладывается брус сечением 150х150 мм. Он должен быть наилучшего качества. Прежде чем укладывать брус, необходимо будет простелить рубероид и нанести специальный антисептический состав, который будет защищать древесину от влаги и вредителей. Для скрепления бруса используйте анкерные болты с шагом в 200 см. При выставлении углов обязательно используйте уровень. Они должны быть выставлены максимально точно. Следите, чтобы отклонения не превышали 10 мм.
Несущие конструкции, пол и стены деревянного дома изготавливаются из одного материала. Если вы нарушите это правило, то ввиду разных коэффициентов расширения ваш деревянный дом может очень скоро покоситься. Для устройства чернового пола разрешается использовать самый дешевый материал, к примеру, хорошо подойдут необрезанные доски.
Установите лаги. В дальнейшем между ними будет смонтирован теплоизоляционный материал. Поверх теплоизоляции укладываются доски чистового пола.
После завершения обустройства пола деревянного дома можно переходить к одному из наиболее ответственных этапов – возведению стен.
Что нужно предусмотреть в чертеже для стен каркасного дома?
Строительство стен в каркасном и каркасно-щитовомдоме подразумевает то, что в комплекте чертежей в обязательном порядке должны содержаться чертежи планировки помещений как всего этажа, так и отдельных помещений
И совершенно не важно одноэтажный это дом, с мансардой или гараж
На них указываются места установки перегородок, которые образуют комнаты и другие помещения.
Действительно, будет проще изготовить несколько блоков с одинаковыми размерами, чем такое же количество оконных или дверных конструкций по разным.

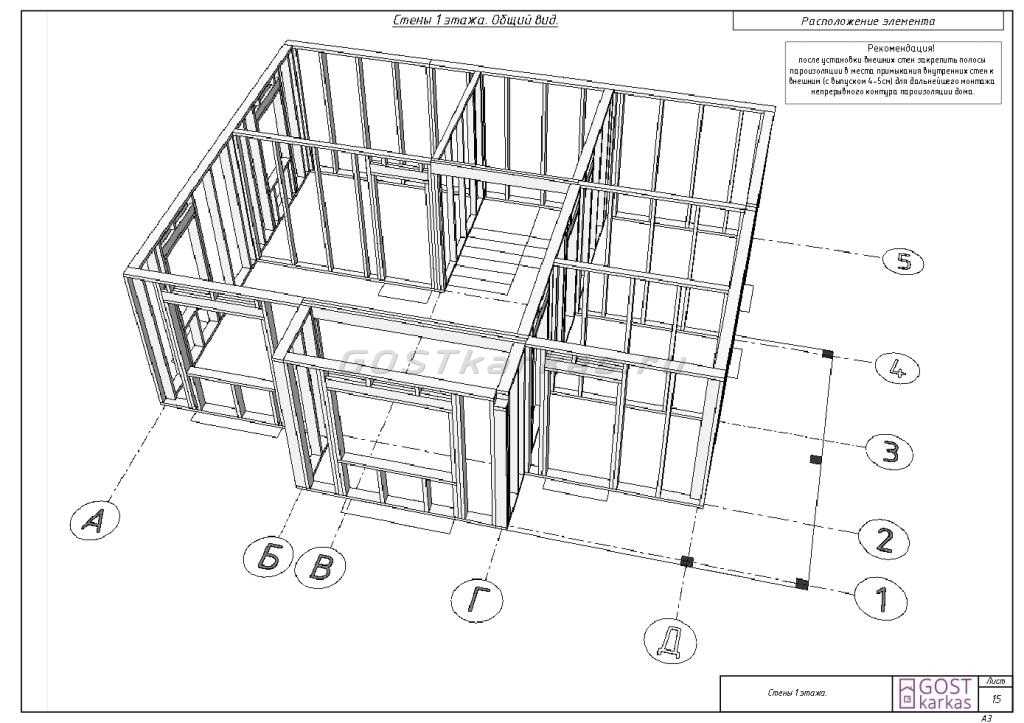

В рабочих чертежах необходимо указывать размеры всех применяемых деталей. Но для ясности чертежа допускается указание линейных параметров простых деталей в спецификации.
То есть на чертеже у этой детали будет указан ее порядковый номер по спецификации, а все ее параметры (размеры, количество) будут записаны в строках спецификации. Надо сразу отметить, что в отличие от машиностроительных чертежей строители более снисходительно относятся к размерам деталей и размерным цепочкам. При определении предельных размеров, а также допусков на них целесообразно руководствоваться ГОСТ 21779–821 и ГОСТ 25347–82.
На чертежах должны быть указаны места расположения всех дополнительных элементов конструкции каркаса – укосины, упоры.
При этом должны быть указаны способы их крепления, как на фото.
В отношении лицевой части здания чертеж должен содержать максимально допустимую информацию о размещении стоек, оконных блоков, присоединительных размеров поперечных балок.
Профессиональные проектировщики понимают, что на чертеже должно быть ровно столько размеров, сколько необходимо для выполнения работ и контроля уже сделанных. Излишнее количество нанесенных размеров может привести к путанице и ошибкам.
Кроме того, существует правило, которому следуют инженеры все отраслей. Вся техническая документация должна толковаться однозначно и при ее применении не должно быть разночтений.
Сравнение: Обычный чертёж и наши чертежи
Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице, где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно, всё указано на схеме – просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.
Каркасное строительство
Каркасное строительство отличается относительной простотой, ценовой доступностью и скоростью возведения.
Стены каркасного дома можно собрать всего за несколько дней, а сам каркасный дом для круглогодичного проживания – под ключ построить в течение месяца.
Его сооружение не потребует умения класть кирпич. Каркасник похож на конструктор, который собирается из отдельных элементов и соединяется с помощью болтов, анкеров, шурупов, гвоздей. Описание процесса сборки и перечень материалов, деталей для строительства содержатся в проектах каркасных строений.
Расчет стоек каркасника.
Стоимость проекта не превышает 5% от стоимости строительства. При этом в нём содержится масса необходимой информации. Профессиональные расчёты, обоснованный выбор строительных материалов, выбор инженерных коммуникаций – всё, что позволит построить дом надёжно и качественно. Как составляется проектная документация, и что необходимо знать для покупки проекта каркасного строительства?
Монтаж лестницы
Выполняется сооружение, монтаж лестницы, с шириной каждой ступеньки в 20 сантиметров. Отмечается неудобство конструкции, учитывая некоторое уменьшение площадки разворота.
Параллельно выполняется пароизоляция, устанавливается обрешетка под монтаж гипсокартона. На первый этаж устанавливается санузел, подводятся к нему линии коммуникаций. На крыше закрепляется парозащита, углы засыпаются эковатой, проклеиваются стыки. Далее, на одном из окончательных этапах работы выполняется задувка внутренних стенок, с использованием материала гипсокартон, полиэтилен армированного типа. Специально для задувки используется специальная машина, с отличным диапазоном регулировок.
Обустройство крыши
Принципиальных различий в монтаже крыши каркасных зданий домов других типов, например, выполненных из кирпича или бетонных блоков, нет. При этом обустройство крыши каркасного дома даже требует меньших финансовых затрат и физических усилий. В первую очередь это обусловлено простотой крепления крыши к стеновым конструкциям.
Несмотря на относительную простоту, монтаж крыши – крайне ответственный и значимый этап строительства дома. Очень часто на него уходит достаточно много времени, особенно в том случае, если подобного опыта у выполняющих работу людей ранее не было.
В этой связи браться за обустройство крыши собственными усилиями стоит лишь при условии, что планировка дома не очень сложная, как и конфигурация самой крыши.
Что такое хороший проект
Хороший проект – это подробные рабочие чертежи, планы и схемы, предусмотренные для каждого этапа строительства дома.
Проект коттеджа с планировками всех этажей
После просмотра такого документа не должно оставаться вопросов, как выполнить тот или иной узел, прикрепить ту или иную деталь, какой материал и, в каком объеме потребуется в следующий момент. Качественная проектная документация – это возможность спрогнозировать работу на стройке, упорядочить ее и свести к минимуму хаос и ошибки.
Кроме того, хороший проект старается оптимизировать работу строителя, свести к минимуму распиловочные работы, подгонку материала, что приводит к экономии времени на строительном объекте.
Процесс сборки коттеджа по каркасной технологии
А также избежать некондиционных отходов, остающихся после распиловки, что приводит к существенной экономии. Это можно сделать как путем подбора существующих материалов под конкретный проект, так и путем разработки проекта дома с учетом материалов, представленных на рынке. Площадь стен, кратная размеру листового материала – это возможность выполнить обшивку быстро и без отходов.
Также хороший проект может оптимизировать затраты и иным способом. Например, предусмотреть использование пиломатериала для опалубки в дальнейшем строительстве, что также приведет к значительной экономии.
Планировка дома
Существуют различные типовые решения планировки внутренних комнат. Их количество и размер определяются величиной семьи и габаритами дома. Традиционно для среднестатистической семьи из трёх-четырёх человек необходимы кухня, коридор, гостиная, два вспомогательных помещения – кладовка для хранения продуктов и кладовая для сезонных вещей, туалет и ванная в каркасном доме, а также спальни – одна, две или три (родителям и детям).
Планировка одноэтажной постройки.
Современные нормы строительства определяют общую площадь для семьи как 20-23 кв. м на каждого человека. То есть для семьи из трёх-четырёх человек необходимы 80-90 кв. м общей площади. Которые делятся следующим образом:
- 20-30 кв. м – кухня;
- 20-30 кв. м – гостиная;
- 5-8 кв. м – каждая спальная комната.
- 2-4 кв. м – коридор;
- 2-4 кв. м – санузел;
- по 1-2 кв. м – кладовые.
Предлагаемое деление площади между комнаты является ориентировочным и окончательно определяется в процессе проектирования требованиями хозяев будущего жилья.
Расположение комнат относительно друг друга учитывает удобство пользования ими, а также возможность прокладывания инженерных коммуникаций.
Так, кухня часто располагается рядом с ванной и туалетом, для удобства прокладывания водопроводных труб и канализации.
Каркасное строение отличается от кирпичного, бетонного или деревянного лёгкостью перепланировки. Каркасные перегородки между внутренними помещениями относительно несложно разобрать и сложить по-новому. Таким образом, расположение внутренних помещений каркасного дома можно менять, обустраивать заново, в зависимости от потребностей хозяев.
Двухэтажный каркасник в разрезе.
Недостатки каркасных домов
каркасные дома пожароопасны
- Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
- Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
- Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной. Тогда при прыжках и ходьбе по дому не будут слышны вибрации.
Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенахв каркасном доме при ходьбе ощущается вибрация и хорошо слышны шумы
- Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
- Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.
Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.в стене каркасного дома могут завестись мыши
- Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
- Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому разрушению.
Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому разрушению.при нарушении технологии монтажа, каркасная конструкция быстро гниет
Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.
Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.
Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома.
Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением
Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.
Узлы каркасного дома
Фундамент – основа любого строения. Тип выбирается в зависимости от почвы, климата, веса будущей постройки.
Стены имеют вид пирога – несколько слоёв разных материалов, укрепленных внутри каркаса и обшитые панелями. При этом, для предотвращения попадания влаги снаружи (плюс – защита от ветра), а также для недопущения накапливания конденсата внутри стенок, обязательно руководствоваться правилами: с наружной части дома натягивается ветрозащита, а со стороны помещений – парозащитная плёнка.
В результате «начинка» пирога, представленная утеплителем, будет «дышать», но не намокнет и не потеряет своих свойств.
Вариант формирования стены
Вертикальные перекрытия и внутренние стены – тоже состоят из нескольких слоёв. Но тут утеплитель можно либо совсем не укладывать, либо совмещать с звукоизолирующими материалами.
Цены на теплоизоляционные материалы
Теплоизоляционные материалы
Дымоход – его устройство зависит от типа котельной и от её расположения. Некоторые современные котлы допускают вертикальную конструкцию трубопроводов – тогда его можно вывести через ближайшую от котла стену. Но некоторые виды котельных потребуют вертикального устройства. Тогда придётся включать в проект и его
Важно, что верхняя часть будет пересекать скат крыши, для монтажа необходимо провести тщательные расчёты
Крыша – состоит из стропильной системы, обрешетки (внутренней и внешней), утеплителя и обшивки. То есть так же имеет вид пирога.
Типы стропильных систем
Расчёт конструкции важно производить учитывая:
- положение дома и его высоту – для уменьшения эффекта «паруса»;
- климат в регионе, особенно влияние ветров;
- используемые материалы – одной из ошибок, с которой сталкиваются владельцы, считается установка не просушенных деревянных элементов. В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.
В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.
Устройство крыши
Начало: проект, разрешение
Пример проекта Существует огромное количество проектов каркасно щитовых домов. Основные их отличия – размер и площадь строения, этажность, планировка, наличие или отсутствие дополнительных пристроек.
Но рекомендуемый порядок построения почти не изменяется, несмотря на этажность, размеры потенциального жилища и прочие его особенности.
По существующему порядку, перед началом возведения любого жилого строения, будущие хозяева должны получить разрешение на проведение всех необходимых мероприятий, для чего им приходится обращаться в соответствующие государственные инстанции. Обычно это административные органы данного населенного пункта.
Любому дому необходим план, или проект. Его можно заказать у профессионалов, в специализированной организации, а можно составить самостоятельно, своими руками: главное, чтобы он имелся.
Иначе существует риск возникновения разнообразных затруднений, что, скорее всего, станет причиной последующего удорожания объекта.
В открытых источниках можно отыскать оптимальный вам проект каркасного дома для возведения своими руками.
Среди многообразия представленных решений не составит труда подобрать подходящий именно вам. Он станет главным ориентиром для строительства.
Типы фундаментов (кратко)
Ленточный тип фундамент
После анализа типа грунта следует понять, какой вид основания подходит для каркасного дома. Фундамент – важнейший элемент, который впоследствии практически невозможно изменить, от правильности его расчёта зависит надёжность всей постройки. Специалисты руководствуются при разработке оснований зданий СНиП 2.02.01-83.
Разновидности фундаментов:
- ленточный – рекомендуется для тяжелых домов, а также тогда, когда в доме будет оборудован погреб. Особенности: подошву основания делают на 20-30 см ниже, чем расположен промерзающий грунт. Можно использовать как заливку раствором, так и готовые блоки, что ускоряет процесс постройки;
- монолитный (плитный или плавающий) – в виде единого элемента. Такой тип годится для небольших и лёгких домов на нестабильных грунтах;
- столбчатый – делают под малыми и средними постройками. Отличается от ленточного меньшим расходом стройматериалов: столбики устанавливают под несущими стенами и важными узловыми соединениями – то есть, там, где нагрузка будет максимальной. После внедрения столбов в землю их обвязывают балками;
- фундамент на винтовых сваях – основывается на стальных элементах, которые вкручиваются в землю. Хорош для неровных участков, так как позволяет устанавливать сваи на разную глубину, а за счёт их верхних концов основание (система балок) подгоняется под нужный уровень;
- шведская плита – состоит из нескольких слоёв: песок, слой пенополистирола, арматурный каркас. Коммуникации допускается проводить внутри;
- комбинированные типы – рекомендуются для использования на нестандартных грунтах, часто их предпочитают частные строительные фирмы. Плюс таких фундаментов в том, что можно получить уникальное основание под конкретный вид почвы, а также снизить расходы, применяя разные материалы.
Можно использовать как заливку раствором, так и готовые блоки, что ускоряет процесс постройки;
Плюс таких фундаментов в том, что можно получить уникальное основание под конкретный вид почвы, а также снизить расходы, применяя разные материалы.
Столбчатый фундамент
Стандартный фундамент – прямоугольник со сторонами 6х6 метров, 6х8 или 6х4. Для возведения потребуется отдельный чертёж.
Чертежи узлов каркасного деревянного дома

- ПОСЛЕДНИЕ ЗАПИСИ Как установить входную металлическую дверь своими руками Бани – основные виды, характеристики Обувница своими руками: как сделать, чертежи, схемы, фото Засор канализации в многоквартирном доме, кто виноват?
- РУБРИКИ
- Автоматическое открывание, проветривание и полив теплиц
- Акриловые краски
- Балкон
- Блоки арболитовые
- Бурение скважин на воду
- Вода из скважины
- Водосток кровельный
- Воздух в квартире
- Выращивание дома
- Гидроизоляция
- Гидрофобизация материалов
- Дорожки садовые
- Камин своими руками
- Каркасный дом
- Кладка печи своими руками
- Крыша из металлочерепицы
- МДФ
- Монтаж кровли
- Монтаж ламината
- Монтаж линолеума
- Монтаж подложки под ламинат
- Натяжные потолки
- Опилкобетон
- ОСБ плита
- Отделка откосов
- Оштукатуривание
- Полипропиленовые трубы
- Расход материалов
- Тротуарная плитка
- Устройство отмостки
- Утепление
- Утепляем баню самостоятельно
- Фасад
- Фундамент из свай
- Шлакоблок
- Эмаль для ванны
Каркасный дом
Сейчас очень модно стало строить дом именно по каркасной технологии, потому что она обладает экономичностью и легкостью, а также характеризуются быстрой сборкой и возведением.
К сведению, каркасный деревянный дом можно построить всего за пару недель, если хорошо постараться. Дома, построенные по такой технологии, выделяются не только своей красотой, но и актуальным внешним видом, потому что его можно разнообразить абсолютно любой дизайнерской отделкой.
Почему каркасное строительство дома в моде: достоинства
- маленький вес сооружения, несущие конструкции имеют относительно малую массу;
- повышенное энергосбережение, достаточно высокая теплоэффективность;
- экологичность, так как дом строится исключительно из высококачественных пород древесины и используются только безвредные для человеческого организма отделочные материалы. Кстати, благодаря тому, что с каждым днем появляются новые строительные материалы, есть возможность выбрать действительно качественные материалы;
- огнеупорность и устойчивость к динамическим и сейсмическим нагрузкам. Это можно достичь с помощью специальных средств, которые есть в любом специализированном магазине;
- долговечность и надежность конструкции;
- широкие архитектурные возможности. Это позволяет архитекторам разрабатывать практически любое проектное решение;
- быстрая установка каркаса. Строительство каркасного дома иногда напоминает детский конструктор, если наблюдать за действиями квалифицированных строителей со стороны. Но для начинающих специалистов – это настоящее испытание;
- внутренняя/внешняя отделка зависит исключительно от пожеланий собственников/будущих хозяев своего владения;
Это позволяет архитекторам разрабатывать практически любое проектное решение;Узлы каркасного деревянного дома, и какие не стоит допускать ошибки
Соединение лаг
В большинстве случаев, лаги соединяются над опорой, но это зависит от типа строительства дома. В том случае, если лаги служат в роли дополнительной стяжки для наружных стен, то укладывать их нужно строго параллельно, а соединять их при помощи стыковых накладок. Для того чтобы конструкция была крепкой и максимально надежной, то длина накладки должна составлять не более 25 – 30 см от места стыков лаг. Таким образом, можно будет предотвратить их от растрескивания и раскола в будущем.
Но специализированные строители все же рекомендуют обрабатывать древесину специальным средством, которое поможет усилить этот эффект, то есть защитить от раскола.
В том случае, если для строительства дома выбрана «канадская» технология, то соединять лаги пола проще всего перехлестом. Иначе говоря, накладывать одну лагу на другую примерно на 400-500 мм, но не больше.
Соединение стен в углах
Как бы ни прозвучало сейчас это странно, но не во всех специализированных справочниках/книгах по каркасному строительству, есть полное описание угловых узлов стен и соответствующие чертежи/схемы. При строительстве каркаса боковой стены, необходимо своевременно предусмотреть дополнительную стойку, которая, в свою очередь, будет повернута на 90 градусов по отношению к угловой (крайне стоящая) стойки каркаса. Что даст эта дополнительная стойка для конструкций? Во-первых, создаст прочное угловое соединение, связав каркасы 2-х стен межу собой (фасадная и боковая).
Во-вторых, упростит процесс внутренней обшивки помещения фанерой или листовыми панелями, за счет того, что уже будет сформирован внутренний угол.
Дверные и оконные проемы
Для того чтобы сделать дверной проем и установить одностворчатую дверь, необходимо будет установить с правой стороны дополнительную вертикальную стойку. Если же невозможно привязать ее к шаговой, то рекомендуется установить два дополнительных стояка. Затем к ним прибить стойки, на которые собственно и будет идти основная доля нагрузки от несущего ригеля. После того как установлены стойки, необходимо установить дополнительную доску, которая, в свою очередь, понадобится для скрепления основной дверной коробки. По окончании этой работы, запенить монтажной пеной все образовавшиеся щели/стыки между дверной коробкой и ригелем.
Примечание: между ригелем и верхней обвязкой нужно установить дополнительную или укороченную шаговую стойку для того, чтобы нагрузка передавалась от верхней обвязки через ригель на вертикальные стойки.
С помощью такой конструкции, можно создать дверной проем шириной 1,5 – 1,7 метра. Что касается окон, то нужно будет установить две дополнительные горизонтальные доски в проёме стены, а именно между дополнительными и шаговыми стойками. Примечание: вертикальные стойки ни в коем случае не трогать, потому что конструкция может перекоситься, естественно, что это произойдет не сразу, а со временем.
Что не следует упускать из вида при строительстве каркасного дома?
Для того чтобы дом прослужил, как можно дольше и надежно, то необходимо принять во внимание следующие ошибки и не допустить их во время строительства:
- использование дерева низкого качества, то есть оно плохо просушено. Дело в том, что хорошо просушенная древесина не изменит былую форму в результате чего, дом может не перекоситься, а элементы крепления (гвозди/саморезы) не будут вывернуты наружу, не пострадает утеплитель вместе с отделочными материалами.
На заметку: нельзя сушить дерево самовольно, то есть с использованием каких-либо нагревательных элементов, так как оно должно высохнуть естественным способом.
Каркас – это основа дома, поэтому его надо делать максимально качественно, а особое внимание уделить вертикальным стойкам, потому что на них приходится основная масса нагрузки. Для решения даннонй проблемы, необходимо обвязать каркас диагональными связями. Для этого можно использовать обрешетку из досок или обить каркас фанерными или OSB листами;
Отсутствие (гидро) пароизоляции. Особенно негативно это сказывается на утеплителе, потому что влага, которая на него попадает, вызывает деформацию после чего он теряет свои тепловые функции. Следует отметить, что это также негативно влияет на древесину, потому что она начинает отсыревать, деформироваться и плюс ко всему, в ней начинают заводиться разные жучки, которые, в свою очередь, способствуют ее разрушению;
Отсутствие гидроизоляции фундамента. В том случае если брус нижней обвязки не огражден от фундамента слоем гидроизоляции, то под действием грунтовых вод он начинает загнивать.
Недостаточно крепко закреплены вертикальные стойки. Крепить их рекомендуется не только шурупами/саморезами, но и вбивать двухсотые гвозди параллельно друг к другу;
Это всего лишь основные ошибки. Поэтому, чтобы построить дом для себя и своих внуков, нужно не испытывать свои знания и силы, а обратиться к профессиональным строителям, которые, в свою очередь сделают все как надо. Тогда дом будет соответствовать поговорке: “Мой дом – моя крепость”. Не стоит экономить и делать все спустя рукава, чтобы не пришлось вкладывать деньги в незапланированный ремонт.
