Как называется выступающая часть у дома. Как читать фасады домов. Архитектурно-историческая шпаргалка

Антаблимент - (фр. entablement, от table - стол, доска), верхняя часть сооружения, обычно лежащая на колоннах, - составной элемент классического архитектурного ордера; членится на архитрав, фриз и карниз.

Антресоль - (фр. entresol), 1) верхний полуэтаж, встроенный в объём основного этажа. 2) Верхняя часть комнаты, разделённой на 2 полуэтажа.

Анфилада - (фр. enfilade), ряд последовательно примыкающих друг к другу помещений, дверные проёмы которых расположены на одной оси, благодаря чему при открытых дверях создаётся сквозная перспектива всех интерьеров.

Апсида (от греч. hapsis, род. падеж hapsidos - свод), абсида (лат. absis) - выступ здания, полукруглый, гранёный или прямоугольный в плане, перекрытый полукуполом или сомкнутым полусводом (конхой).

Арка - (от лат. arcus - дуга, изгиб) в архитектуре, криволинейное перекрытие проёма в стене или пространства между двумя опорами - столбами, колоннами, пилонами и т.

п.

Аркада - ряд соединённых арок, переходы под сводами, сводчатые переходы.

Аркада фальшивая - ряд небольших углублений в виде арок.

Архивольт - (итал. archivolto, от лат. arcus volutus - обрамляющая дуга), архитектурная деталь, составляющая обрамление арочного проёма. А. выделяет дугу арки из плоскости стены, становясь иногда основным мотивом её обработки.

Архитрав - (от архи и лат. trabs - балка), нижняя из 3 горизонтальных частей антаблемента, имеющая значение основного конструктивного элемента и обычно лежащая на капителях колонн.

Аттик - (от греч. attikos - аттический), стенка, возведённая над венчающим архитектурное сооружение карнизом. Часто украшается рельефами или надписями.

Аттиковый этаж - этаж, расположенный выше главного, венчающего карниза.

Балюстрада - (фр. balustrade), ограждение (обычно невысокое) лестниц, террас, балконов и т.д., состоящее из ряда фигурных столбиков (балясин), соединённых сверху горизонтальной балкой или перилами.

Балясина

- (ит. balaustro - столбик), точёный столбик под поручни, перила, ограду, обнос.

Вальма - скат шатровой крыши, имеющий треугольную форму и расположенный с торцовой стороны здания.

Вальмовая крыша - четырёхскатная крыша с треугольными скатами от конька до карниза (вальмами) по торцовым сторонам. Если скат не доходит до карниза, крыша называется полувальмовой .

Веранда - (португальск. veranda), галерея, пристроенная к фасаду здания, иногда с решетчатым навесом, иногда закрытая, со стёклами.

Волюта - (итал. voluta - завиток, спираль), архитектурный мотив в форме спиралевидного завитка с кружком ("глазком") в центре.

Городок -

Замок, замковый камень - верхний центральный камень, завершающий свод или арку, представляющий собой клиновидный блок или кирпич, несколько выступающий из плоскости, часто украшенный декоративным орнаментом или скульптурной обработкой.

Импост - (фр. imposte, итал. imposta, от лат. impono - кладу на, возлагаю), 1) профилированная архитектурная деталь над столбом, лопаткой или капителью колонны (часто в форме антаблемента) или профилированный камень стены, служащие опорой для пяты арки. 2) Вертикальный элемент (узкий простенок), членящий дверной или оконный проём (либо разделяющий два близко расположенных оконных проёма).

Интерколумний - (лат. intercolumnium, от inter - между и columna - колонна, столб), пролёт между рядом стоящими колоннами в ордерной архитектуре.

Каннелюра - (от фр. cannelure - желобок) желобок - вертикальный на стволе колонны или пилястры и горизонтальный на базе колонны ионического ордера.

Капитель - (от позднелат. capitellum - головка) в архитектуре, пластически выделенная венчающая часть вертикальной опоры (столба или колонны), передающая ей нагрузку от архитрава и расположенных выше частей здания.

Карниз - (нем. Karnies; первоисточник: греч. koronis - конец, завершение), горизонтальный выступ на стене, поддерживающий крышу (покрытие) здания и защищающий стену от стекающей воды; имеет также и декоративное значение.

Картуш - (от фр. cartouche, итал. cartoccio), украшение в виде щита или не до конца развёрнутого свитка, на котором помещается герб, эмблема или надпись.

Клеть - сруб, простейшая деревянная конструкция, образованная положенными друг на друга венцами из брёвен.

Колонна (французское colonne, от латинского columna), архитектурно обработанная вертикальная опора, как правило, круглая в поперечном сечении, стержневой элемент здания (сооружения).

Колоннада (франц. colonnade), ряд или ряды колонн, объединённых горизонтальным перекрытием.

Конёк - верхнее горизонтальное ребро крыши, образованное пересечением двух кровельных скатов.

Конха (от греч. kónchе - раковина), полукупол, служащий для перекрытия полуцилиндрических частей зданий (апсид, ниш).

Кронштейн - (от нем. Kragstein), консольная опорная деталь или конструкция, служащая для крепления частей машин или сооружений к вертикальной стене или колонне.

Лапидарный - (от лат. lapidarius - каменотёс, резчик по камню), предельно краткий, сжатый, выразительный слог, стиль.

Лоджия - (итал. loggia, от древневерхненем. laubja - беседка), помещение, входящее обычно в общий объём здания и ограждённое от внешнего пространства аркадой, колоннадой, парапетом или решёткой.

Лопатка (или лизена) - вертикальный выступ на стене здания, не имеющий базы и капители.

Люкарна - (франц. lucarne, от лат. lucerna – светильник, lux – свет) – оконный проём в чердачной крыше или купольном покрытии.

Мансарда - (франц. mansarde), помещение (преимущественно жилое) на чердаке здания, каждый скат крыши которого состоит из двух частей - верхней, пологой, и нижней, крутой.

Миандр (или алагрек) - (греч. Maiandros), тип геометрического орнамента; имеет вид линии, ломанной под прямым углом (название от реки Миандр у Милета в Малой Азии, ныне Мендерес, известной своим извилистым течением).

Модульон, модильон - (франц. modillon, от итал. modiglione), архитектурная деталь типа кронштейна, которая поддерживает выносную плиту венчающего карниза, преимущественно в ордерной архитектуре.

Мутул - (от лат. mutulus), плоский наклонный выступ под выносной плитой карниза в дорическом ордере.

Наличник - декоративное обрамление оконного, реже дверного проёма. Состоит из фронтона, подоконной части и двух вертикальных тяг в виде колонок или полуколонок. Н. несёт также функциональную нагрузку, закрывая щель между стеной и окном.

Ордер - тип архитектурной композиции, основанный на художественной переработке стоечно-балочной конструкции и имеющий определённые состав, форму и взаиморасположение элементов.

Парапет - (франц. parapet, от итал. parapetto, от parare - защищать и petto - грудь), невысокая сплошная стенка, ограждающая покрытие здания, террасу, балкон, набережную, мост и пр. П. часто служит постаментом для декоративных ваз и статуй.

Пилон - (от греч. pylón, буквально - ворота, вход), 1) башнеобразное сооружение в форме усечённой пирамиды (в плане - вытянутый прямоугольник). 2) Столбы большого сечения, служащие опорой плоских или сводчатых перекрытий в некоторых типах сооружений. 3) Массивные невысокие столбы, стоящие по сторонам въезда, входа на территорию дворцов, парков и пр. (наиболее распространены в архитектуре классицизма).

Пилястр, пилястра - (итал. pilastro, от лат. pila - колонна, столб), плоский вертикальный прямоугольный в плане выступ на стене или столбе, повторяющий все части и пропорции ордерной колонны, но, в отличие от неё, обычно лишённый энтазиса.

Плафон - (от франц. plafond - потолок), в широком смысле - перекрытие какого-либо помещения, плоское, сводчатое или купольное. П. также называется и монументально-декоративная живопись и скульптура на потолке.

Подзор - декоративные деревянные доски с глухой или сквозной резьбой или металлические полосы с прорезным узором, окаймляющие свесы кровли.

Поребрик - разновидность орнаментальной кирпичной кладки, при которой один ряд кирпичей укладывается под углом к наружной поверхности стены.

Портал - (от англ. portal), парадный вход; архитектурно оформленный и украшенный резьбой дверной проём монументального здания.

Портик - от лат. porticus), выступающая вперёд часть здания, открытая на одну или три стороны и образуемая колоннами или арками, несущими перекрытие; чаще всего оформляет главный вход и завершается фронтоном или аттиком.

Причелина - в русском народном деревянном зодчестве доска на фасаде постройки (обычно резная), защищающая от влаги торцы кровли.

Пропилеи, пропилон - (от греч. propylaion - преддверие, вход), парадный проход, проезд, образованный портиками и колоннадами, расположенными симметрично оси движения.

Прясло - звено, часть изгороди от столба до столба.

Раскреповка - небольшой выступ плоскости фасада, антаблемента, карниза и пр. Р. применяется главным образом для членения или пластического обогащения фасада здания.

Распалубка - часть свода, образованная пересечением двух взаимно перпендикулярных цилиндрических поверхностей. Р. обычно устраиваются при расположении верхней точки проёмов выше пяты основного свода.

Ретирад, ретирада - (франц. retirade - прикрытие), 1) в крепостных сооружениях - укреплённое место на случай отступления. 2) Отхожее место.

Ризалит - (от итал. risalita - выступ), выступающая часть здания, идущая во всю его высоту.

Руст - грубо отёсанный камень.

Рустовка - отделка фасада рустами.

Самцовая крыша - в деревянном зодчестве - конструкция крыши, в которой тёс укладывается на горизонтальные брёвна (слеги).

Сандрик - декоративная архитектурная деталь обычно в виде карниза или фронтончика (иногда опирающихся на кронштейны), расположенных над оконным или дверным проёмом на фасадах зданий (реже в интерьерах).

Стропила - брусья, поставляемые под углом на стены строения и служащие основой крыши.

Сухарик - декоративная архитектурная деталь.

Тимпан - (от греч. tympanon - бубен, барабан) - 1) треугольное поле фронтона. 2) Ниша полуциркульного, треугольного или стрельчатого очертания над окном или дверью. В Т. часто размещают скульптуру, живописные изображения и пр.

Фасад - (фр. façade - наружная сторона здания), наружная, лицевая сторона здания.

Филёнка - 1) тонкая доска или фанера, вставляемая в какую-нибудь раму (дверную, паркетную и т.п.). 2) Украшение на стене здания в виде прямоугольной рамки.

Фланкирование - (от франц. flanquer - фланкировать, обстреливать во фланг), симметричное размещение каких-либо объектов по сторонам центральной композиционной оси.

Фриз - (фр. frise) 1) в архитектурном ордере средняя часть антаблемента, между архитравом и карнизом. В дорическом ордере Ф. членится на метопы и триглифы, в ионическом и коринфском ордерах заполняется сплошной лентой рельефов или оставляется пустым. 2) Сплошная полоса декоративных скульптурных, живописных и др. изображений (часто орнаментального характера), окаймляющая верх стен или поверхность пола помещения.

Фронтон - (фр. fronton, от лат. frons, родительный падеж frontis - лоб, передняя сторона), завершение (обычно треугольное) фасада здания, портика, колоннады, ограниченное двумя скатами крыши и карнизом.

Лучковый фронтон - дугообразный фронтон с небольшой стрелой подъёма.

Цоколь

- (ит. zoccolo), нижняя, обычно несколько утолщённая часть стены каменного здания, основание сооружения.

Ширинка - декоративная прямоугольная впадина в стене, окаймленная профилированной рамкой. Внутри ширинки помещают изразец или резное украшение.

Шпиль - (голл. spil, нем. Spille), вертикальное остроконечное завершение зданий - конус или пирамида, сильно удлиненное и увенчаное скульптурным изображением, флагом и т.п.

Щипец - верхняя часть, в основном торцовой стены здания, ограниченная двумя скатами крыши и не отделённая снизу карнизом (в отличие от фронтона).

Эдикула - (лат. aedicula), в античной архитектуре ниша, обрамлённая колоннами или пилястрами, опирающимися на подножие и увенчанная фронтоном. В Э. ставились статуи богов в храмах, общественных зданиях, жилых домах.

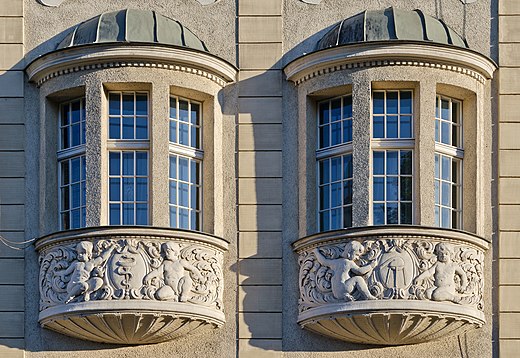

Эркер - (нем. Erker), фонарь (в архитектуре), полукруглый, треугольный или многогранный остеклённый выступ в стене здания. Делается чаще всего в несколько этажей, иногда во всю высоту фасада (обычно кроме 1-го этажа).


3. Архитектурная азбука: архитектурные элементы от А до Я. Буквы И - Н
4. Архитектурная азбука: архитектурные элементы от А до Я. Буквы О - С
5. Архитектурная азбука: архитектурные элементы от А до Я. Буквы Т - Я
- горизонтальный или вертикальный поясок, выступ (обычно штукатурный или каменный), членящий стены зданий или обрамляющий панно и потолки. Как правило, тяга состоит из архитектурных обломов.
- криволинейные или прямоугольные выступы наличника, симметрично расположенные по разные стороны от верхней части проема.
- треугольное завершение фасада здания, портика, колоннады. По бокам его ограничивают два ската, а у основания - карниз. Поле фронтона (
тимпан ) часто украшают скульптурой или лепниной. Обычно фронтон используется для лекора дверей и окон зданий.
Фронтон может быть килевидным (напоминать перевернутый киль корабля), лучковым (напоминать натянутый лук), полукруглым (с полуциркульным завершением), прерванным (с горизонтальным карнизом, прерываемым для вставки, например, окна), разорванным (обрамление которого разорвано в одном или нескольких местах), раскрепованным (с выступающими вперед частями), самцовым (сложенным из бревен), ступенчатым (в виде уменьшающихся кверху ступеней), трапециевидным (в виде трапеции), треугольным (в виде равнобедренного треугольника). Ряд треугольных кровель-фронтонов образуют фронтонный пояс . Украшает фронтон акротерий -насадка на острие, концы или вершину в форме вьющихся растений или скульптурных фигур.
- балкон, галерея или лоджия внутри парадного зала или в церкви.
- лежащая на фундаменте нижняя, обычно немного выступающая, утолщенная часть наружной стены здания. Обычно его декорируют.
Цоколь может быть ступенчатым, и тогда его называют стереобатом , а его верхнюю ступень стилобатом .
- в русской каменной и деревянной архитектуре четырехугольное в плане сооружение или составная часть композиций зданий. Нередко четверик сочетался с восьмигранной частью (
восьмериком ) - так называемый, «восьмерик на четверике».
- вертикальное и остроконечное завершение зданий в виде сильно вытянутого вверх конуса или пирамиды. Часто шпиль венчают флагом,
флюгером (вращающееся завершение, которое показывает направление ветра), эмблемой или скульптурой.
- верхняя часть торцевой стены здания, ограниченная двумя скатами крыши и, в отличие от фронтона, не отделенная снизу карнизом. В готической архитектуре остроконечный щипец называют также
вимперг . Поле вимперга украшают ажурной или рельефной резьбой, по краям вимперг обрамляют каменными деталями и венчают флероном (крестоцветом - украшением в виде стилизованного цветка, как правило образованного четырьмя ответвлениями-краббами от вертикального стержня).
Ъ Контрофорс
- вертикальный выступ или ребро, усиливающее стену. Также это может быть отдельно стоящая опора, связанная со стеной аркбутаном (наружной полуаркой). Внешняя поверхность контрфорса может быть вертикальной, ступенчатой или непрерывно наклонной, увеличивающейся к основанию. Контрфорсы строили в виде устоев, примкнутых к стенам вокруг всего сооружения на некотором расстоянии друг от друга. Их пристраивали в тех местах, где в стену упираются подпружные арки, несущие своды и барабан купола - то есть нагрузка на стену наибольшая.
- отверстия в крепостных стенах для стрельбы. Одной из разновидностью стали
машикули - навесные бойницы. Также в качестве бойниц использовались зубцы (мерлон) - выступы крепостной стены или башни в форме «ласточкин хвост» (с раздвоением в верхней части). Сейчас бойницы утратили оборонительное значение, и используются только как декоративный элемент.
Консоль (кронштейн) - выступ в стене, поддерживающий другие выступающие части здания, например, балкон или карниз. Обычно кронштейны и консоли декорируют.

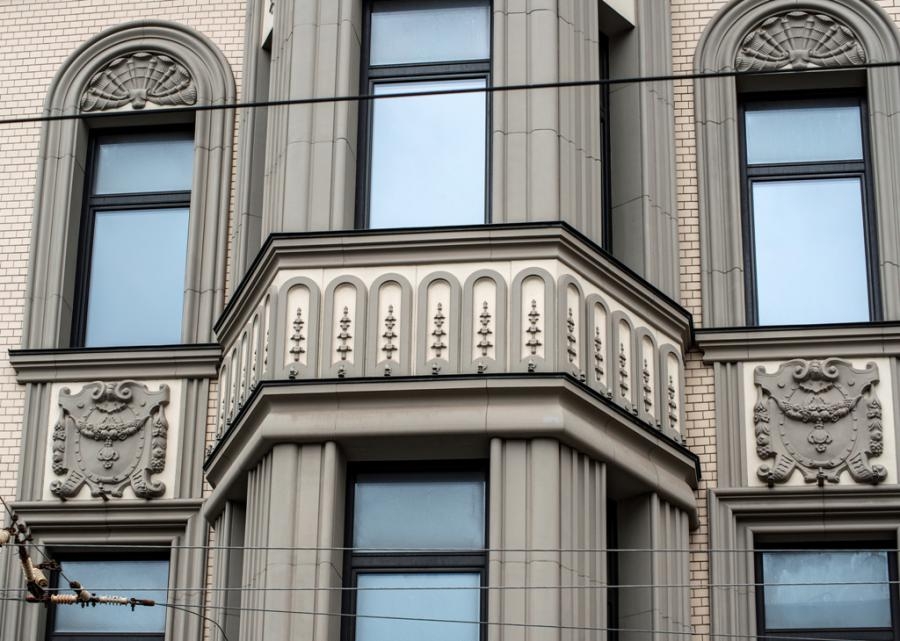

- закрытая выступающая из плоскости стены часть здания в несколько этажей или во всю высоту фасада кроме первого этажа. Эркеры появились из-за нехватки места на тесных европейских улицах. Тогда, чтобы увеличить жилую площадь, у зданий появились выступающие части на уровне второго этажа и выше.

Обычно эркер снабжен окнами, но может быть остеклен по всему периметру. Выступающий из стены балкон - по сути тоже эркер. Этим от отличается от лоджии - открытого с одной или нескольких сторон углубленного помещения.

Ответ на вопрос в сканворде состоит из 6 букв. Ответы на все сканворды с разбором по буквам вы всегда найдете на сайте сайт. База ответов пополняется каждый день. Удачи в игре!

(абсида) выступ здания, перекрытый полукуполом или сводом

Альтернативные описания

Алтарный выступ в храме

Полукруглая, многоугольная выступающая часть здания

Алтарный выступ в храме

Полукруглая, иногда многоугольная, выступающая часть здания, имеющая собственное перекрытие

Выступ здания, перекрытый полукуполом или сомкнутым полусводом

Полукруглая (многоугольная) часть здания с собственным перекрытием

Выступ здания

. (абсида) выступ здания, перекрытый полукуполом или сводом

. (абсида) примыкающий к основному объему здания пониженный выступ полукруглой, граненой либо сложной формы в плане; этим термином почти всегда обозначаются лишь алтарные объемы

Алтарный выступ в храме

Астроном. две конечные точки орбиты, большой оси пути планеты: точки ближайшего и дальнейшего расстояния ее от солнца; первая перигелий, вторая афелий, а в лунном пути перигей и апогей

Выступ здания (обычно храма), перекрытый полукуполом или сводом

Полукруглая, иногда многоугольная, выступающая часть здания, имеющая собственное перекрытие

Полукруглая выступающая часть здания

Выступающие элементы фасада здания - Remontdz.ru

Про волюту на поребрике

Однажды, покупатель наших деревянных окон, архитектор по образованию, посмеялся над мастером по замеру, что тот не знает где находится сандрик. Мы понимаем, что учиться никогда не поздно и решили, что пусть-ка у нас тут все эти сандрики и прочие архитектурные элементы лежат в одной кучке! Вот так:

Архитектурные элементы

Антаблемент

Верхняя горизонтальная часть сооружения, обычно лежащая на колоннах. Антаблемент разделятся на несущую часть — архитрав, — на опирающийся на него фриз и венчающую часть — карниз.

Аттик

Стенка, возведенная над венчающим архитектурное сооружение карнизом.

Балюстрада

Невысокое ограждение лестниц, террас и балконов, состоящее из ряда фигурных столбиков (балясин), соединенных сверху перилами. Современные конструкции значительно уступают таким сооружениям в плане красоты и изысканности, но ничуть не уступают в надёжности и практичности. В этом можно убедиться, обратившись на Фабрику перил — http://www.fplus.ru, которая специализируется на производстве и монтаже перил, поручней и ограждений из нержавеющей стали.

Балясины

Невысокие фигурные столбики (иногда с резным декором), поддерживающие перила ограждений балконов и лестниц.

Бельведер

Надстройка над зданием, обычно круглая в плане.

Волюта

Здесь должна быть какая-нибудь шутка про валюту. Архитектурная деталь в форме спиралевидного завитка с кружком («глазком») в центре, характерная для стиля барокко.

Галерея (гульбище)

Длинное крытое светлое помещение, примыкающее к стене здания. Одну из стен галереи заменяют колонны, столбы или балюстрада, примыкающие к стене здания.

Гирлянда

Орнаментальный мотив из волнообразно свисающих листьев, цветов, лент и т. п., характерный для барокко.

Гребень

Фигурные завитки, украшающие верх стены.

Закомара

Полукруглое завершение участка стены, закрывающее прилегающий к ней внутренний свод.

Капитель

Верхняя часть колонны или пилястры различной формы.

Контрфорс

Каменный или бетонный вертикальный выступ (ребро), усиливающий наружную стену.

Наборная колонка

Декоративный столбик, составленный из мелких резных элементов.

Пилястра

Плоский вертикальный выступ на поверхности стены.

Поребрик

Вид кирпичной кладки, при которой один ряд кирпичей укладывается под углом к наружной поверхности стены. Кстати, логично!

Портал

Архитектурно оформленный вход в здание.
Портал (лат. porta — дверь, ворота) — архитектурно оформленный главный вход крупного сооружения, как правило, имеющий масштабное обрамление с подробно разработанной орнаментацией. Понятие «портал» (в миниатюре) также применяется для обозначения «П»-образной рамы камина.
Посмотрите-ка на наши раздижные порталы для порталов!

Портик

Характерный элемент зданий, построенных в стиле классицизма: ряд колонн, помещенный перед фасадом здания.

Прясло

Участок стены между двумя пилястрами.

Ротонда

Круглое в разрезе сооружение, обычно увенчанное куполом. Ротонда часто завершает центральную часть здания в стиле классицизма.

Сандрик

Небольшой карниз, расположенный над проемом окна или двери на фасаде здания, иногда опирающийся на консоли. Часто завершается фронтоном.

Ширинка

Шутки в сторону. Ширинка – это гульфик, а ширинка – это декоративное украшение в виде прямоугольного углубления, иногда украшенное лепниной.

Эркер

Выступающая за плоскость фасада часть помещения.

Понравилось?

Тогда загляните и узнайте сколько окон в Эрмитаже и что там за лоджии у них?

Словарь фасадного декора (с иллюстрациями)

Баля́сины— невысокие фигурные столбики в виде колонн (иногда с резным декором), поддерживающие перила ограждений балконов, лестниц и т. д.;

Баля́сины

Балюстра́да (фр. balustrade из итал. balaustrata) — ограждение (обычно невысокое) лестницы, балкона, террасы, и т. д., состоящее из ряда фигурных столбиков (балясин), соединённых сверху перилами или горизонтальной балкой; перила из фигурных столбиков.

Балюстра́да

Пиля́стр (также пиля́стра, итал. pilastro от лат. pila «колонна», «столб») — вертикальный выступ стены, обычно имеющий базу и капитель, и тем самым условно изображающий колонну. Пилястра часто повторяет части и пропорции ордерной колонны, однако, в отличие от неё, обычно лишена энтазиса (утолщения ствола).

Пиля́стр

Капите́ль (от лат. caput — голова) — венчающая часть колонны или пилястры. Верхняя часть капители выступает за пределы колонны, обеспечивая переход к абаке, обычно имеющей квадратную форму. Капители трёх классических ордеров имеют характерную, легко узнаваемую форму. Дорическая капитель — простая круглая подушка-эхин; у ионической капители — на эхине вылеплены два завитка-волюты; коринфская капитель представляет собой высокую колоколобразную деталь, украшенную завитками листьев-акантов.

Капите́ль

Аба́ка (от лат. abacus — «доска») — плита, составляющая верхнюю часть капители колонны, полуколонны, пилястры и имеющая в дорическом, древнеионическом и тосканском ордерах простую четырёхугольную форму, а в новоионическом и коринфском ордерах, равно как и в римском композите — форму четырёхугольника с усеченными углами и вогнутыми внутрь сторонами, из которых на каждой в середине помещен скульптурный орнамент, обычно в виде стилизованного цветка.

Аба́ка

Атла́нт (также распространено название атлас) — в европейской архитектурной традиции скульптура в виде мужчины, выполняющая декоративную либо функциональную роль в поддержке перекрытия здания, балкона, карниза, проч. Может находиться на месте колонны либо пилястра. В римской архитектуре для обозначения подобной скульптуры используется термин Теламон.

Атла́нт

Ру́стика (также ру́стик, русто́вка; от лат. rusticus — буквально «деревенский», производное от лат. rus — деревня; «простой», «грубый», «неотёсанный») — в архитектуре облицовка внешних стен здания или некоторых пространств на них четырёхугольными, правильно сложенными камнями, передняя сторона которых оставлена неотесанной или отесана очень грубо, и только по краям обведена небольшой гладкой полосой. При этом термин руст обозначает либо сам такой камень, либо разделительную полоску между камнями.

Рустовый камень на фасаде

Кариатида — статуя одетой женщины, введённая в употребление древнегреческим зодчеством для поддержки антаблемента и, следовательно, заменявшая собой колонну или пилястру.

Кариатида

Антаблеме́нт (фр. entablement от table — стол, доска) — балочное перекрытие пролёта или завершение стены, состоящее из архитрава, фриза и карниза. Антаблемент без фриза называют неполным, а без архитрава — облегченным.

Антаблеме́нт

Фриз (фр. frise) — декоративная композиция в виде горизонтальной полосы или ленты, увенчивающей или обрамляющей ту или иную часть архитектурного сооружения.

Карни́з (от греч. κορωνίς) — выступающий элемент внутренней и внешней отделки зданий, помещений. В архитектуре карниз отделяет плоскость крыши от вертикальной плоскости стены, или разделяет плоскость стены по выделенным горизонтальным линиям.

В ордерной архитектуре карниз — венчающая часть антаблемента, находящаяся над фризом и архитравом. Ордерный карниз резко выходит вперёд и нависает над остальными частями антаблемента, защищая их от осадков. Основой карниза служит выносная плита. Нижняя часть плиты снабжена прямоугольными выступами — мутулами.

Архитрáв или эпистелион (итал. architrave, от греч. ἀρχι, «архи», над-, главный и лат. trabs балка) — архитектурный термин, имеющий несколько значений.

Во-первых, архитравом или архитравным покрытием называется вообще всякая прямолинейная перекладина, перекрывающая промежуток над колоннами, столбами или оконными и дверными проёмами.

Во-вторых, это нижняя часть антаблемента, непосредственно опирающаяся на капители колонны; в тосканском и дорическом ордерах архитрав делается простым и гладким, а в ионическом и коринфском он горизонтально разделён на три части.

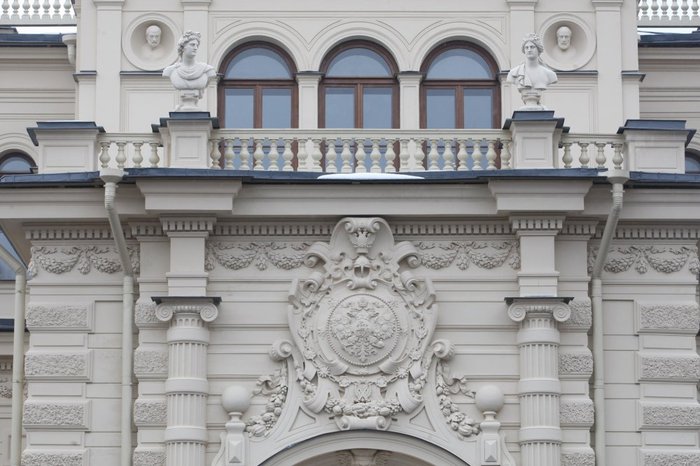

Фаса́д (фр. façade — передний, лицевая сторона здания) — наружная, лицевая сторона здания.

Формы, пропорции, декор фасада определяются назначением архитектурного сооружения, его конструктивными особенностями, стилистическим решением его архитектурного образа.

Различают главный, боковой, задний фасады, также уличный и дворовый.

Барелье́ф (фр. bas-relief — низкий рельеф) — разновидность скульптурного выпуклого рельефа, в котором изображение выступает над плоскостью фона не более, чем на половину объёма. Если более — рельеф называется горельефом (высокий рельеф).

Барелье́ф

Горелье́ф (фр. haut-relief — высокий рельеф) — разновидность скульптурного выпуклого рельефа, в котором изображение выступает над плоскостью фона более, чем на половину объёма. Некоторые элементы могут быть совсем отделены от плоскости. Распространённый вид украшения архитектурных сооружений; позволяет отобразить многофигурные сцены и пейзажи.

Горелье́ф

Фронто́н (фр. fronton, от лат. frons, frontis — лоб, передняя часть стены) — завершение (обычно треугольное, реже — полуциркульное) фасада здания, портика, колоннады, ограниченное двумя скатами крыши по бокам и карнизом у основания.

Фронто́н

Пилон (от греч. πυλών — ворота, вход): Столбы большого сечения, служащие опорой плоских или сводчатых перекрытий в некоторых типах сооружений (например, в подземных станциях метрополитена) либо поддерживающие основные (несущие) тросы в висячих мостах.Массивные невысокие столбы, стоящие по сторонам въезда, входа на территорию дворцов, парков и прочего (наиболее распространены в архитектуре классицизма).

Пилон

Портик (лат. porticus) — крытая галерея, перекрытие которой опирается на колонны, поддерживающие его или непосредственно, или с помощью лежащего на них архитрава, или посредством перекинутых между ними арок. Портик, открытый с одной стороны, с противоположной стороны ограничивается стеной — или глухой, или имеющей двери и окна. Иначе говоря, портик — полуоткрытое помещение, крышу которого поддерживают колонны.

Портик

Колоннада (фр. colonnade) — в архитектуре ряд или ряды колонн, объединённых горизонтальным перекрытием.

Колоннады могут применяться в виде портиков и галерей, примыкающих к зданию, которые объединяют его обособленные объёмы и зрительно связывают его с окружающим пространством двора или площади (например колоннада Казанского собора Санкт-Петербурга, 1801—11, архитектор А. Н. Воронихин), а также с окружающей природой.

Колоннада

Сандрик — Архитектурная деталь в виде небольшого карниза или карниза с фронтоном разнообразных форм (треугольных, овальных и сложных композиций) над оконным, дверным проёмом или нишей.

Сандрик

Филёнка — украшение на стене здания в виде прямоугольной рамки.

Филёнка

Карту́ш (фр. cartouche, от итал. cartoccio — свёрток, кулёчек) — в архитектуре и декоративном искусстве — «мотив в виде полуразвернутого, часто с надорванными либо надрезанными краями рулона бумаги, свитка», на котором может помещаться герб, эмблема или надпись. Картуши можно встретить и в более позднее время в архитектуре эклектики, модерна, неоклассицизма.

Картуши размещались над парадными входами в здания и оконными проемами, в тимпанах фронтонов, в интерьерах зданий, на монументах, на надгробных плитах и документах. Подобные изображения в овальном или круглом обрамлении именуются медальонами.

Картуш

Молдинг (от англ. molding, moulding — в данном случае «литая деталь», от «литьё») — декоративная деталь в виде накладной выпуклой планки. Используется для декорирования различных поверхностей: стен, потолка, дверей, каминов, арок, придавая им более выразительный, завершённый и аккуратный вид. Молдинг может служить в качестве рам для зеркал, медальонов и наличников.

Молдинг

Кронштейн в архитектуре, как правило, является поддерживающим элементом выступающих частей здания и представляет собой выступ в стене, часто профилированный и декорированный (с декоративными завитками или другими украшениями). Подобные кронштейны применяются в основном в архитектуре, использующей ордерные элементы, и служит для поддержки балконов, сильно выступающих декоративных и/или функциональных карнизов и т. п.

Кронштейн

Цо́коль (итал. zoccolo, букв. башмак на деревянной подошве) — подножие здания, сооружения, памятника, колонны и тому подобных сооружений, лежащее на фундаменте, зачастую выступающее по отношению к верхним частям сооружения. Может быть декоративно облицовано. В ленточных фундаментах цоколем может являться верхняя часть самого фундамента, в столбчатых цоколь — стена между столбами. Цоколи по отношению к наружным стенам классифицируются на западающие, выступающие и заподлицо (расположенные в одной плоскости со стеной).

Цо́коль

Архиво́льт (итал. archivolto, лат. arcus volutus — «обрамляющая дуга») — обрамление арочного проёма, выделяющее дугу арки из плоскости стены. Как правило, служит элементом декорирования фасадов и интерьеров. Описанием архивольта также может служить лепной архитрав, или криволинейная тяга, обрамляющая лицевую поверхность арки или окна.

Архивольт

Портал (лат. porta — дверь, ворота) — архитектурно оформленный главный вход крупного сооружения, как правило, имеющий масштабное обрамление с подробно разработанной орнаментацией.

Портал

Аркада — непрерывный ряд равных арок. Аркада с ордерной колоннадой называется ордерной аркадой.

Аркада

Э́ркер (нем. Erker) — выступающая за плоскость фасада часть помещения. Позволяет увеличить внутреннее пространство жилища, а также улучшить его освещённость и инсоляцию, в связи с чем эркер обычно остеклён, часто по всему периметру.

Э́ркер

Каннелюра – это вертикальный желоб на стволе колонны или пилястры (такие колонны называют каннелированными, в отличие от гладких).

Каннелюра

В статье перечислены основные архитектурные элементы фасада и стен.Фасадная архитектура очень разнообразна, есть еще большое количество и другие элементы фасада зданий и декора.

Архитектурные элементы фасада: названия и применение

Фасадный декор

Сегодняшние здания имеют минимум украшений. Красивые дома теперь строят владельцы загородной недвижимости. Частные коттеджи впечатляют разнообразием форм и украшениями.

Фасадный декор — неконструктивная часть. Это украшения, делающие строение уникальным. Они стилизуют, подчёркивают статус владельца, демонстрируют мастерство дизайнера. Фасады делятся по назначению:

Как правило, больше всего архитектурных элементов на главном фасаде

Элементы декора зданий

По назначению оформляющие элементы подразделяются на две группы.

  1. Активный декор — основан на форме и конструкции постройки. Соответствует назначению и габаритам.
  2. Пассивный декор — предназначен исключительно для украшения облика, не связан с членением, формой.

Для создания гармоничного облика фасада требуется базовые знания о названиях и назначении архитектурных украшений. Детали применяются на окнах, прогонах стен. Ими выделяют горизонталь крыши, углы дома, межэтажное пространство.

Расположение и название элементов

Членение фасада декором подразумевает вертикаль и горизонталь:

  • К вертикальным членениям относятся пилоны, колонны, лопатки, столбы, опоры, пилястры, кариатиды.
  • К горизонтальным — сандрик, карниз, цоколь, парапет, пояс, фриз, архитрав.

В смешенном виде декоративные объекты используются в эркере, портале, балконах, портиках, колоннадах, на фронтонах, оконных и дверных проёмах. Многие их них повторяются, создают ритм. Пропорции логично соотносятся с габаритами здания, подразделяются по высоте, ширине, длине.

Современные дома украшают: руст, карниз, консоль, балюстрада

Выбор и расположение элементов зависит от архитектурных, стилистических особенностей здания. Совокупность украшений всегда выдерживается в определённом стиле: скульптурный, живописный, архитектурный.

Рассмотрим основные фасадные фрагменты. В таблице показаны объекты, применяющиеся в наше время:

Название, фотоХарактеристикиРасположение
Прямоугольные плитки/накладки, известные под названием «бассаж».

Обычно используют в чередовании двух размеров, с соблюдением отступов.

Углы стен, голая внешняя часть стены.
Выступающая деталь на фасаде здания, тянущаяся вдоль всего горизонта стены.Под крышей, между этажами, над цоколем.

Обрамление некоторых предметов. Состоит из прямоугольных форм. Могут заглубляться или выдвигаться.Декорирующие элементы стен. Размещаются вокруг розеток.

Иногда входят в состав украшений.

Состоит из фигурно сделанных столбиков.

Связываются колоннами. Сверху накрываются перилами.

Ограждение для террасных парапетов, лестничных прогонов, балконов.
Карниз с фронтоном, чаще прямоугольной формы.

Снабжается декоративной отделкой (лепнина, узоры).

Над окном, дверным проёмом, нишей.

Предназначен для прикрытия окон от дождя.

Декоративный фрагмент клиновидной формы.Вносит симметрию в оформление. Включается в обрамление арок, карнизов.

Входит в состав сандрика.

Тип опоры, поддерживающей выступающие элементы фасада. Обычно исполняется в виде балки.Монтируется под карнизами, окнами, балконами. Могут выступать самостоятельными декорирующими фрагментами.

Фасадная колонна

Самый массивный архитектурная деталь — это колонна. Используется в качестве украшения или несущей опоры. Входит в конструктивные фрагменты здания. Представляет прочный столб любой формы. Условно делится на три части:

Технический рисунок фасадной колонны

Подвиды колонн:

  1. Пилястра — не предназначена для нагрузок, только украшает. По устройству схожа с колонной, входит в плоскость стены. Бывают округлые, квадратные, пучкообразные, прямоугольные.
  2. Полуколонна — имеет вид квадратного/круглого столба. Выходит, за плоскость здания, на 50–75% своего объёма. Это чисто декоративный объект — не несёт нагрузок. Ставится для украшения дверных проёмов, прогонов стен.

Особенности монтажа

Установка архитектурных элементов зависит от их габаритов и качества материалов. Виды монтажа фасадов подразделяются на два способа: механический и химический (клеевой). Для подстраховки часто применяются оба способа.

Классический современный особняк с архитектурными украшениями

Карнизы, филенки, наличники и другие габаритные детали без надлежащей фиксации могут деформироваться. Гарантированно удерживаются с помощью монтажного дюбеля, клея, железного анкера.

Монтаж проходит по определённой схеме:

  1. Основание под приготовленный фрагмент выравнивается, зачищается, высушивается.
  2. На фасад наносятся разметки: горизонтальные (по уровню), вертикальные (по отвесу).
  3. На крепёжную сторону шпателем наносится слой клея. Элемент сильно придавливается к стене.
  4. Наклеенный фрагмент дополнительно закрепляется фасадными дюбелями.
  5. После высыхания проводится обработка швов герметиком. Через 4 дня — шлифовка стыков.

Для сохранности элементов, над оконным и дверным пространством могут устанавливаться отливы.

Наглядный пример, как преображается фасад зданий с архитектурными элементами

Архитектурные стили

Украшения фасада способны придать зданию разные направления. Архитектурные элементы являются обязательными во многих стилях. Заглянем в историю, рассмотрим примеры использования элементов.

Современное строительство может объединять разные течения и традиции зодчества. Совокупность направлений называется Нео-стиль. В них на основе современных технологий могут сливаться разные стили, восточные и европейские культуры.

Мотивы средиземноморского стиля с арками и колоннами

Сегодня в частном строительстве нет ограничений, здесь приветствуется полная свобода и импровизация.

Коттедж английского стиля

Современные усадьбы/особняки обычно украшают скромно. Темы выстраиваются, но контрасте отделки. Оконное обрамление, русты, консоли, карнизы и другие базовые элементы используют белого цвета. Такая отделка эффектно смотрится на тёмной облицовке, оживляет кирпичный фасад.

На пике моды нестандартные решения. Дома выстраивают с выступами на фасаде в виде эркера. Это увеличенная часть внутреннего помещения, выходящая за плоскость стен.

На фасаде красиво выступает эркер

Эркер имеет несколько окон, которые украшаются архитектурными элементами. Строение приобретает интересный вид.

Вывод

Знания базовых деталей декора, их назначение поможет продумать экстерьер дома. Грамотное расположение и сочетание архитектурных фрагментов преобразит жилище. Поможет подчеркнуть достоинства и скрыть недостатки.

В представленном видео вы найдёте дополнительную информацию по данной теме. В комментариях поделитесь вариантами использования декора.

Декоративные элементы фасада

Придать любому строению оригинальность можно при помощи декорирования его наружной части различными элементами. Подобное оформление включает в себя широкий ряд изделий разнообразных форм и размеров. Они могут быть выполнены из разных материалов. Важно учитывать и то, что каждый элемент декора должен быть не только красивым, но также качественным и долговечным. Использование непрочных и ненадежных изделий может привести к снижению эксплуатационных характеристик всего строения.

Работы по отделке каждого здания сопряжены с ответственностью. Особенно важно выбрать грамотного подрядчика, когда речь идет о выполнении масштабных проектов и госзаказов. Профессионализм и квалифицированный подход являются залогом того, что проект будет реализован качественно, в срок и в полном объеме.

Элементы фасада здания: изготовление декора и монтаж

Наша компания предоставляет целый спектр услуг для корпоративных клиентов. Команда высококвалифицированных специалистов за короткий срок выполнит проект наружного декора на зданиях в строгом соответствии с требованиями заказчика. Гарантией отличной реализации проектов выступает целый ряд факторов:

  • высокая квалификация и опыт сотрудников, что позволяет выполнять рабочую документацию зданий;
  • использование современных высококачественных материалов в производстве и монтаже;
  • большой опыт работы с корпоративными заказчиками, тесное сотрудничество и консультации в течение всего времени работы над фасадом.

Фасадная отделка – от проектирования и производства декоративных элементов до сдачи проекта

Создание красивых фасадов зданий требует тщательной проработки деталей, скрупулезной работы над всеми элементами. В этом вопросе важно всё: и качество материалов, и грамотная реализация проекта. Восстановление декоративных фасадных элементов требует знаний в области стройматериалов, квалифицированного подбора каждой детали. Мы работаем без посредников, осуществляя контроль на каждом этапе проекта. Компания «Ортост-Фасад» производит качественный фасадный декор для архитектурного обновления сооружений. В процессе производства используются только качественные материалы, обеспечивающие долговечность декоративных элементов.

Различные элементы оформления придают фасаду оригинальность, делают его визитной карточкой всего строения. Поэтому следует уделять особое внимание наружному обустройству фасада, исходя из специфики задачи, руководствуясь требованиями заказчика. При реализации масштабных проектов мы тесно сотрудничаем с архитекторами, стремясь максимально точно воплощать в жизнь их задумки. Сотрудничество с нами – это неизменное качество, услуги профессионалов высокого уровня и четкое соблюдение сроков. Заключая контракт с нашей компанией, заказчик получает следующие гарантии:

  • Долговечность конструкций. Это является залогом того, что каждый архитектурный элемент на фасаде сохранится на десятки лет. Независимо от условий эксплуатации, декоративные элементы не потеряют презентабельного вида.
  • Внешний вид готового фасада будет полностью соответствовать утвержденному проекту. Декорируя фасад здания, мы используем материалы, соответствующие международным стандартам качества и безопасности.
  • Высокая квалификация сотрудников, опыт работы с крупными объектами и доступные цены. При обработке и реконструкции фасадов мы выполняем все виды работ – от разработки и согласования чертежей до монтажа, что позволяет оптимизировать расходы компании-заказчика на реализацию проекта в целом. В стоимость будут включены цены на работы по составлению проекта, производству, установке конструкций и деталей и все сопутствующие расходы.

Мы предоставляем своим заказчикам комплексные услуги по изготовлению и монтажу деталей любой сложности. Конструкции разнообразных форм и стилей, декоративные элементы помогут создать стильный облик любого дома и здания. Эффектные наружные элементы помогут гармонично вписать объект в архитектурный ансамбль, подчеркнуть его предназначение и специфику.

Высокая квалификация нашей команды специалистов помогает справляться с масштабными и сложными задачами. Монтаж архитектурных элементов объектов различного назначения производится в строгом соответствии с проектом. Мы работаем с серьезными проектами и гарантируем нашим клиентам выполнение заказа в срок и на высшем уровне.

Собственное производство элементов отделки помогает избежать накладок и выполнить работу в максимально сжатые сроки. Тщательный контроль на каждом этапе и слаженная работа специалистов высокого уровня — вот гарантии того, что проект будет сдан точно в срок.

Элементы на фасадах зданий требуют ответственного подхода, особенно когда дело касается корпоративных проектов или проектирования объектов регионального и государственного назначения. Наша компания гарантирует реализацию таких задач на самом высоком уровне, с соблюдением требований к качеству и безопасности. В этом разделе также представлены примеры проектов, где наружная отделка выполнена нашей компанией.

Оставить свой вопрос или направить нам информацию вы можете через форму обратной связи

Архитектурные элементы фасада здания

Фасадные элементы были востребованы на протяжении веков. Не утратили они своей актуальности и сегодня. Различные архитектурные решения, использующиеся дизайнерами и архитекторами в оформлении фасада здания, несут в себе практические и защитные функции, а также определяют стиль постройки, подчеркивают её привлекательность и эстетику. С их помощью можно легко превратить обычный дом в роскошную усадьбу. Это является главной причиной внедрения архитектурных элементов здания в рабочий проект.

Деталей фасада существует очень много, поэтому перед дизайнерами и архитекторами стоит нелёгкая задача. Создание гармоничного образа здания достигается благодаря удачному сочетанию нескольких видов архитектурных элементов.

Фасадное декорирование известно с самых древних времен. В ходе развития человеческой цивилизации видоизменялись и архитектурные элементы. Ниже мы поговорим о них, о тех деталях, которые придают дому уникальность и неповторимый стиль.

Архитектурные элементы фасада

Детали, украшающие внешние стены здания, влияют на впечатление, которое они же и создают. Архитектурные элементы являются главными отличительными признаками того или иного стиля. Но при этом так легко запутаться в огромном разнообразии названий архитектурных элементов отделки фасада. Знание, хотя бы основных из них, поможет разобраться что есть что и общаться с подрядчиками на одном языке. Итак…

Балясины. Представляют собой ряд фигурных столбиков и являются одними из ключевых элементов классического стиля, однако им не ограничивается их применение. Балясины можно встретить в оформлении фасадов домов в стиле от хай-тек до минимализма и барокко. Традиционно они изготавливаются из искусственного камня, чем выгодно подчеркивают архитектурный стиль строения, предают фасаду особую роскошь и торжественную атмосферу

Балюстрада. Ряд балясин, соединённых сверху перилами, играющий роль невысокого ограждения для лестничных маршей, террас или балконов. Традиционным для изготовления балюстрад является гипс или камень. Однако иногда его делают из дерева, бетона или же из современного популярного материала – полиуретана.

Пилястр. Основополагающий декоративный элемент фасадной отделки здания. Представляет собой вертикальный выступ (столб) в виде колонны в форме прямоугольника или полукруга. Основная часть пилястра – капитель – лепной элемент, располагающийся в верхней его части. Пилястр дарит зданию торжественность и завершенность. Данные элементы отличались высокой стоимостью, поскольку при их изготовлении использовали камень, гипс, бетон, реже дерево. Удешевить процесс и существенно уменьшить вес конструкции представилось возможным благодаря появлению пенополистирола.

Капитель. «Голова» колонны или пилястры. Сегодня капитель традиционно делают из пенопласта, что удешевляет оформление фасада здания и вес декоративной отделки в общем. Капители бывают готическими, романскими, ионическими, коринфскими, композитными, но в любом случае четко определяют стиль.

Абака. Представляет собой простейшую форму архитектурного элемента. Абакой называют обычно верхнюю квадратную плиту капители, колонны или пилястры. Она может быть украшена резьбой по краю, иметь вогнутую форму, срезанные углы, или полностью сложный профиль.

Атлант. Иногда его ещё называют атлас или Теламон. Это скульптура в виде мужчины, которая выполняет декоративную функцию. Или же практическую: для поддержания перекрытия здания, карнизов, балкона. Атлант может использоваться вместо колонны или пилястры. Материалом для изготовления может служить камень, гипс, дерево, бетон.

Фронтон. Завершающий элемент декора фасада, ограниченный с боков двумя скатами крыши и карнизом в качестве основания. Фронтоном декорируется также портик или колоннада.

Рустика. В архитектурной терминологии «руст» означает камень или разделительную полосу. Это отражает сущность данного декоративного элемента. Рустик представляет собой облицовку фасада прямоугольными плотно подогнанными друг другу камнями, края которых выделяются неширокой гладкой полосой. Декорирование рустиком призвано создавать впечатление мощного массивного прочного здания. Сегодня элемент используется в декоративном оформлении углов зданий, стыков стен, фундамента.

Портик. Полуоткрытое помещение или галерея, перекрытие/крышу которого поддерживают колонны. Как правило, портик открыт с одной стороны, с противоположной он ограничен стеной с окнами или дверьми или же полностью глухой стеной. Между колоннами могут быть перекинуты арки. Данные элементы бывают плоскими, пилястровыми или в антах и выгодно подчёркивают стилевое решение фасада здания и статус его владельцев. Благодаря современным технологиям отдельные элементы портиков производятся из пенопласта с металлическими поддерживающими стержнями/основами.

Колоннада. Ряд колонн, объединённых в одну цельную композицию горизонтальным перекрытием. Колоннаду можно встретить в виде портиков, галерей, примыкающих к строению. Визуально они соединяют здание с окружающей природой или придомовой территорией

Молдинг. Элемент, придающий фасаду изюминку: представляет собой декоративную архитектурную деталь в виде накладной выпуклой планки. Обычно его используют для декора стен, дверных и оконных проемов, арок. Благодаря молдингу достигается выразительность завершенность и аккуратность фасада здания. Изготавливают декоративный элемент из пенополистирола, гипса, бетона, реже дерева или мраморного камня.

Аркада. Представляет собой несколькоидентичных друг другу арок, как по форме, так и по размеру, которые опираются на столбы/колонны. Таким образом, формируется открытая галерея вдоль стены здания и уменьшается нагрузка стены на опоры. Архитекторы внедряют арки там, где требуется выдерживать большие нагрузки: для поддержки крыши или антаблемента.

Каннелюра. Вертикально или горизонтально направленный желоб на колонне или пилястре. Их может быть несколько расположенных плотно друг к другу или через определенное расстояние.


Кариатида. Еще один интересный элемент по типу атланта, но на этот раз представляющий собой статую одетой женщины. Их чаще всего используют в качестве поддерживающего звена под антаблемент. Использование каменных изваяний известно еще со времен античной архитектуры. Первыми стали использовать кариатиды древнегреческие зодчие как колонну или пилястру.

Антаблемент. Наверное, важнейший архитектурный элемент – верхняя часть архитектурного ордера или балочное перекрытие пролёта, завершение стены. Он бывает неполным или облегчённым в зависимости от того все ли составляющие части присутствуют в нём: архитрав, фриз и карниз. Исторически происходит данный элемент от деревянных балочных перекрытий, которым сегодня на смену пришли каменные или гипсовые детали.

Фриз. Композиционный декоративный элемент, представляющий собой горизонтальную полосу, шов или ленту. Фризом также называют горизонтально ориентированную часть антаблемента. Фриз может быть пустым или заполненным сплошной лентой скульптурных, декоративных и живописных изображений. Особенно выигрышно смотрится эта «зажатая» часть, декорированная пышным орнаментом.

Карниз. Выступающая часть стены, грань кровли. Элемент визуально разделяет крышу и стены здания или делит горизонтально плоскость стен параллельно поверхности земли. Если карниз находится в нише, имеет небольшие размеры, треугольную, овальную или полукруглую форму, то, как правило, его называют сандриком. Основой карниза служит выступающая плита. Карнизы могут быть междуэтажными или венчающими.

Архитрав (эпистелион). Представляет собой прямолинейную балочную перекладину, что может перекрывать пространство между колоннами, оконными и дверными проёмами. Архитравом также могут называть нижнюю части антаблемента: балку, опирающуюся на капители колонны. Элементы могут быть простыми, гладкими или разделенными на 3 части.

Барельеф. Один из самых интересных элементов архитектурной постройки, представляющее собой скульптурное изображение, выступающее над плоскостью стены до 50% своего объёма. Здание определённо привлечёт внимание любопытных «зевак», туристов и фотографов, если на его стене, в его нишах, на фронтонах или сводах расположить сюжетный барельеф.

Горельеф. Скульптурная композиция, возвышающаяся над плоскостью стены на более, чем 50% своего объёма. Иногда элементы горельефа совсем отделены от плоскости. Как и барельеф, горельеф раньше делали из камня, затем гипса, артбетона. Сегодня на фасад уменьшают нагрузку всеми возможными способами, и скульптурные композиции изготавливают всё чаще из пенопласта или подобных ему легких материалов.

Работа с элементами благоустройства и малыми архитектурными формами имеет определённую специфику, и доверять её необходимо профессионалам архитектурного дела. Довольно легко переборщить с декоративными элементами или ошибочно совместить части антаблемента разных ордеров, что в дизайнерском деле является грубейшей ошибкой.

Но особенно это касается выбора строительных материалов, коими рынок буквально переполнен. Гипс, камень, его искусственные аналоги, бетон и его разновидности: каждый из этих материалов может быть использован для того или иного архитектурного элемента фасада здания. Однако только учёт особенностей каждого из них гарантирует не только красивый, но и качественный декор.

Архитектурные элементы фасада здания - из чего состоит фасад частного дома или городской постройки?

Фасадные элементы были востребованы на протяжении веков. Не утратили они своей актуальности и сегодня. Различные архитектурные решения, использующиеся дизайнерами и архитекторами в оформлении фасада здания, несут в себе практические и защитные функции, а также определяют стиль постройки, подчеркивают её привлекательность и эстетику. С их помощью можно легко превратить обычный дом в роскошную усадьбу. Это является главной причиной внедрения архитектурных элементов здания в рабочий проект.

Деталей фасада существует очень много, поэтому перед дизайнерами и архитекторами стоит нелёгкая задача. Создание гармоничного образа здания достигается благодаря удачному сочетанию нескольких видов архитектурных элементов.

Фасадное декорирование известно с самых древних времен. В ходе развития человеческой цивилизации видоизменялись и архитектурные элементы. Ниже мы поговорим о них, о тех деталях, которые придают дому уникальность и неповторимый стиль.

Архитектурные элементы фасада

Детали, украшающие внешние стены здания, влияют на впечатление, которое они же и создают. Архитектурные элементы являются главными отличительными признаками того или иного стиля. Но при этом так легко запутаться в огромном разнообразии названий архитектурных элементов отделки фасада. Знание, хотя бы основных из них, поможет разобраться что есть что и общаться с подрядчиками на одном языке. Итак…

Балясины. Представляют собой ряд фигурных столбиков и являются одними из ключевых элементов классического стиля, однако им не ограничивается их применение. Балясины можно встретить в оформлении фасадов домов в стиле от хай-тек до минимализма и барокко. Традиционно они изготавливаются из искусственного камня, чем выгодно подчеркивают архитектурный стиль строения, предают фасаду особую роскошь и торжественную атмосферу

Балюстрада. Ряд балясин, соединённых сверху перилами, играющий роль невысокого ограждения для лестничных маршей, террас или балконов. Традиционным для изготовления балюстрад является гипс или камень. Однако иногда его делают из дерева, бетона или же из современного популярного материала - полиуретана.

Пилястр. Основополагающий декоративный элемент фасадной отделки здания. Представляет собой вертикальный выступ (столб) в виде колонны в форме прямоугольника или полукруга. Основная часть пилястра - капитель – лепной элемент, располагающийся в верхней его части. Пилястр дарит зданию торжественность и завершенность. Данные элементы отличались высокой стоимостью, поскольку при их изготовлении использовали камень, гипс, бетон, реже дерево. Удешевить процесс и существенно уменьшить вес конструкции представилось возможным благодаря появлению пенополистирола.

Капитель. «Голова» колонны или пилястры. Сегодня капитель традиционно делают из пенопласта, что удешевляет оформление фасада здания и вес декоративной отделки в общем. Капители бывают готическими, романскими, ионическими, коринфскими, композитными, но в любом случае четко определяют стиль.

Абака. Представляет собой простейшую форму архитектурного элемента. Абакой называют обычно верхнюю квадратную плиту капители, колонны или пилястры. Она может быть украшена резьбой по краю, иметь вогнутую форму, срезанные углы, или полностью сложный профиль.

Атлант. Иногда его ещё называют атлас или Теламон. Это скульптура в виде мужчины, которая выполняет декоративную функцию. Или же практическую: для поддержания перекрытия здания, карнизов, балкона. Атлант может использоваться вместо колонны или пилястры. Материалом для изготовления может служить камень, гипс, дерево, бетон.


Фронтон. Завершающий элемент декора фасада, ограниченный с боков двумя скатами крыши и карнизом в качестве основания. Фронтоном декорируется также портик или колоннада.

Рустика. В архитектурной терминологии «руст» означает камень или разделительную полосу. Это отражает сущность данного декоративного элемента. Рустик представляет собой облицовку фасада прямоугольными плотно подогнанными друг другу камнями, края которых выделяются неширокой гладкой полосой. Декорирование рустиком призвано создавать впечатление мощного массивного прочного здания. Сегодня элемент используется в декоративном оформлении углов зданий, стыков стен, фундамента.

Портик. Полуоткрытое помещение или галерея, перекрытие/крышу которого поддерживают колонны. Как правило, портик открыт с одной стороны, с противоположной он ограничен стеной с окнами или дверьми или же полностью глухой стеной. Между колоннами могут быть перекинуты арки. Данные элементы бывают плоскими, пилястровыми или в антах и выгодно подчёркивают стилевое решение фасада здания и статус его владельцев. Благодаря современным технологиям отдельные элементы портиков производятся из пенопласта с металлическими поддерживающими стержнями/основами.

Колоннада. Ряд колонн, объединённых в одну цельную композицию горизонтальным перекрытием. Колоннаду можно встретить в виде портиков, галерей, примыкающих к строению. Визуально они соединяют здание с окружающей природой или придомовой территорией

Молдинг. Элемент, придающий фасаду изюминку: представляет собой декоративную архитектурную деталь в виде накладной выпуклой планки. Обычно его используют для декора стен, дверных и оконных проемов, арок. Благодаря молдингу достигается выразительность завершенность и аккуратность фасада здания. Изготавливают декоративный элемент из пенополистирола, гипса, бетона, реже дерева или мраморного камня.

Аркада. Представляет собой несколькоидентичных друг другу арок, как по форме, так и по размеру, которые опираются на столбы/колонны. Таким образом, формируется открытая галерея вдоль стены здания и уменьшается нагрузка стены на опоры. Архитекторы внедряют арки там, где требуется выдерживать большие нагрузки: для поддержки крыши или антаблемента.

Каннелюра. Вертикально или горизонтально направленный желоб на колонне или пилястре. Их может быть несколько расположенных плотно друг к другу или через определенное расстояние.



Кариатида. Еще один интересный элемент по типу атланта, но на этот раз представляющий собой статую одетой женщины. Их чаще всего используют в качестве поддерживающего звена под антаблемент. Использование каменных изваяний известно еще со времен античной архитектуры. Первыми стали использовать кариатиды древнегреческие зодчие как колонну или пилястру.

Антаблемент. Наверное, важнейший архитектурный элемент – верхняя часть архитектурного ордера или балочное перекрытие пролёта, завершение стены. Он бывает неполным или облегчённым в зависимости от того все ли составляющие части присутствуют в нём: архитрав, фриз и карниз. Исторически происходит данный элемент от деревянных балочных перекрытий, которым сегодня на смену пришли каменные или гипсовые детали.

Фриз. Композиционный декоративный элемент, представляющий собой горизонтальную полосу, шов или ленту. Фризом также называют горизонтально ориентированную часть антаблемента. Фриз может быть пустым или заполненным сплошной лентой скульптурных, декоративных и живописных изображений. Особенно выигрышно смотрится эта «зажатая» часть, декорированная пышным орнаментом.

Карниз. Выступающая часть стены, грань кровли. Элемент визуально разделяет крышу и стены здания или делит горизонтально плоскость стен параллельно поверхности земли. Если карниз находится в нише, имеет небольшие размеры, треугольную, овальную или полукруглую форму, то, как правило, его называют сандриком. Основой карниза служит выступающая плита. Карнизы могут быть междуэтажными или венчающими.


Архитрав (эпистелион). Представляет собой прямолинейную балочную перекладину, что может перекрывать пространство между колоннами, оконными и дверными проёмами. Архитравом также могут называть нижнюю части антаблемента: балку, опирающуюся на капители колонны. Элементы могут быть простыми, гладкими или разделенными на 3 части.

Барельеф. Один из самых интересных элементов архитектурной постройки, представляющее собой скульптурное изображение, выступающее над плоскостью стены до 50% своего объёма. Здание определённо привлечёт внимание любопытных «зевак», туристов и фотографов, если на его стене, в его нишах, на фронтонах или сводах расположить сюжетный барельеф.

Горельеф. Скульптурная композиция, возвышающаяся над плоскостью стены на более, чем 50% своего объёма. Иногда элементы горельефа совсем отделены от плоскости. Как и барельеф, горельеф раньше делали из камня, затем гипса, артбетона. Сегодня на фасад уменьшают нагрузку всеми возможными способами, и скульптурные композиции изготавливают всё чаще из пенопласта или подобных ему легких материалов.

Работа с элементами благоустройства и малыми архитектурными формами имеет определённую специфику, и доверять её необходимо профессионалам архитектурного дела. Довольно легко переборщить с декоративными элементами или ошибочно совместить части антаблемента разных ордеров, что в дизайнерском деле является грубейшей ошибкой.

Но особенно это касается выбора строительных материалов, коими рынок буквально переполнен. Гипс, камень, его искусственные аналоги, бетон и его разновидности: каждый из этих материалов может быть использован для того или иного архитектурного элемента фасада здания. Однако только учёт особенностей каждого из них гарантирует не только красивый, но и качественный декор.

Архитектурные элементы фасада здания - виды, описания, инструкции по монтажу

Применение декоративных элементов на стенах и окнах способно преобразить внешний вид любого здания к лучшему. Колонны, замковые камни, арки, лепнина и консоли позволяют скрыть различные недостатки и усилить внимание на достоинствах постройки. Главное – грамотно все разместить. Если вы планируете возвести не простой загородный дом, а настоящий коттедж, усадьбу – вам необходимо получить базовые знания том, какие архитектурные элементы фасада здания существуют, из чего они делаются и как устанавливаются. Все это вы можете найти здесь.

Архитектурные элементы фасада здания

Архитектурные элементы стен фасада

Для начала рассмотрим те декоративные элементы фасада, которые располагаются не на оконных проемах, а просто на стенах. Большая их часть показана на изображениях, приведенных выше и ниже.

Основные элементы декоративной отделки фасада

Пример того, как выглядел дом до установки декоративных элементов и после

Карниз – выступающий элемент. Как правило, он тянется вдоль всей стены и визуально разделяет ее и крышу либо разбивает саму плоскость стены на несколько отдельных зон. По месту своего расположения карниз бывает подкрышный, межэтажный и цокольный.

Карниз под крышей

Карниз между этажами

Цокольный карниз. Как правило, он снабжается отливом

Руст – прямоугольные накладки по углам стен, также известные как бассаж. Как правило, они чередуются по размеру и имеют друг между другом небольшие отступы. Также рустами называют внешнюю отделку фасада прямоугольными каменными плитами, внешняя часть которого остается неотесанной.

Угловой руст

Розетка – круглый декоративный элемент на стене, снабженный объемным рисунком с узорами. Как правило, устанавливается над входом в здание или по центру фронтона.

Розетка

Фреска – цветное изображение, нанесенное на стену при помощи штукатурки или иных материалов. При создании подобных декоративных элементов огромное внимание необходимо уделять стойкости к внешним воздействиям.

Фреска на фасаде дома

Барельеф – объемное изображение, выступающее наполовину из стены. Один из самых древних архитектурных элементов фасада и вместе с тем наиболее сложный. Имеет подвид, называемый горельефом – в нем отдельные части рисунка могут выступать из стены более чем на 50%. Оба элемента и другие схожие с ними украшения стен в общем называются лепниной.

Барельеф в современной архитектуре

Горельеф

Арка – сквозной или глухой проем с полукруглым верхом. Чаще всего используется для обрамления входной двери или крупных окон. Нередко дополняется своими декоративными элементами.

Арка

Филенка – прямоугольное выдвинутое или заглубленное обрамление какого-либо декоративного элемента, например, розетки. Иногда встречаются филенки и других форм, а также те, что не имеют внутри каких-то украшений.

На этом изображении филенки располагаются под окнами

Фриз – прямоугольная полоса, обрамляющая определенную часть фасада. Часто располагается рядом с карнизом (из-за этого иногда возникает путаница в терминах).

Антаблемент — верхняя горизонтальная часть сооружения

Консоль – выступающая из стены опора, закрепленная только на одном конце. Как правило, используется для поддержки балкона, карнизов и прочих относительно тяжелых объектов, выходящих далеко за плоскость фасада. Карниз является не только несущим, но и декоративным элементом – он украшается лепниной, узорами и горельефами.

Пример использования консолей

Балюстрада – ограждение балкона, террасы или лестницы, выполненное из балясин (фигурных столбиков сложной формы). Сверху дополняется перилами, а в некоторых случаях – вазами, расположенными на тумбах.

Балюстрада

Колонна и ее составные части

Отдельно стоит выделить такой архитектурный элемент здания, как колонна. Это столб круглого или прямоугольного сечения, используемый в качестве как несущей детали, так и украшения внешнего вида фасада. Изготавливается из камня, дерева, металла и прочих строительных материалов. Условно колонну можно поделить на три части.

  1. База – нижнее основание колонны. Как правило, его диаметр больше, чем у основной части данного архитектурного элемента. База колонны должна быть очень крепкой, так как на нее давит значительная масса.
  2. Ствол или тело колонны – основная часть архитектурного элемента. Как уже было сказано выше, имеет квадратное либо круглое сечение. Иногда ствол колонны сужается к своей верхней части. Тело может быть как гладким, так и рельефным – с горизонтальными и вертикальными желобами.
  3. Капитель – верхняя часть колонны, как правило, больших размеров, чем ее основная часть. Равномерно распределяет нагрузку на ствол от поддерживаемой конструкции. Капитель снабжается лепниной, узорами консолями.

Колонна и ее составляющие элементы

Различные стили колонн

Также стоит отметить два подвида колонн – полуколонна и пилястра. Первая представляет собой архитектурный элемент в виде столба круглого или квадратного сечения, выступающий из стены на 50-75%. Как правило, устанавливается у дверных проемов и чаще служит не конструкционным, а декоративным элементом. Пилястра – небольшой вертикальный выступ, по своей форме и устройству напоминающий колонну. Выполняет исключительно декоративную функцию.

Полуколонны на углах здания

Пилястры, обрамляющие вход на фасаде

Архитектурные элементы оконных и дверных проемов

Перейдем к еще одной очень важной части фасада – оконным и дверным проемам. Рассмотрим основные декоративные элементы, используемые для их обрамления и украшения.

Архитектурные элементы оконных проемов

Сандрик – небольшой карниз, часто прямоугольной формы и с фронтоном, расположенный над окном, дверью и нишей. Снабжается лепниной, узорами и прочими декоративными элементами. Помимо функции украшения фасада, сандрик прикрывает оконные стекла от дождя.

Замковый камень – декоративный элемент клиновидной формы, располагающийся посередине карниза или сандрика оконного проема или арки.

Сандрик треугольной формы, снабженный фронтоном. Под ним можно обнаружить несколько замковых камней

Наличники – планки, установленные по краям оконного проема и ориентированные вертикально. Украшаются лепными деталям и резьбой. Дополняются откосами – металлическими или иными поверхностями, украшающими оконный проем по своей внутренней части.

Резные наличники на окнах деревенского дома

Лепной подоконник с консолями

Тимпан – плоскость фронтона над окном и под проемом арки, обрамляющим его. Украшается лепниной, розеткой, узорами, барельефами, а иногда – фресками.

Тимпан

Материалы, из которых изготовляются архитектурные элементы фасада

Декоративные элементы фасада изготавливаются из самых разных материалов, здесь же рассмотрим самые популярные варианты.

  1. Гипс – минеральная осадочная порода естественного происхождения. Один из древнейших материалов, применяемых для изготовления архитектурных элементов фасада. Гипс пластичен и очень податлив в своей мягкой форме, но вместе с тем украшения и лепнина из него обладают большой массой и стоимостью. Размещать декоративные элементы из гипса можно только при наличии очень прочного фундамента и стен.

    Консоль, украшенная лепниной из гипса

  2. Стеклофибробетон – композитный материал, в котором основной частью выступает цементный раствор, а связующей – стекловолокно. В результате получаются легкие и при этом прочные декоративные элементы для стен и проемов. При этом по сравнению с гипсом лепнина и консоли из стеклофибробетона обладают лучшей стойкостью к атмосферным воздействиям.
  3. Полимербетон – смесь различных горных пород со смолами и полимерными компонентами. В результате получается легкий и прочный материал, который внешне может воспроизводить текстуру натурального камня.
  4. Полиуретан и пенополистирол – используются для производства очень легких и недорогих декоративных изделий. Стоит отметить, что при наличии некоторых навыков и инструментов сделать такие изделия можно самостоятельно. Монтаж архитектурных элементов фасада, изготовленных из пенополистирола и полиуретана, также не представляет большой проблемы. Подробнее с этим процессом вы можете ознакомиться в следующем разделе статьи.

Декоративные элементы из пенополистирола

Видео — Фасадный декор: пошаговая инструкция монтажа

Установка архитектурных элементов фасада из пенополистирола – пошаговая инструкция

Рассмотрим поэтапно процесс установки архитектурных элементов для фасада, изготовленных из пенополистирола.

Список инструментов

В качестве вступления рассмотрим список инструментов, которые могут вам понадобиться для выполнения подобной работы.

Таблица. Установка архитектурных элементов фасада – список инструментов.

Название инструмента Для чего применяется

Зубчатый шпатель

Нанесение на стену или тыльную сторону декоративного элемента клеевой смеси.

Узкий шпатель

Работа со шпаклевкой или клеевой смесью на узких участках декоративных элементах или на криволинейных поверхностях, где требуется особая точность.

Широкий шпатель

Нанесение шпаклевки или клеевой смеси на прямые и крупные поверхности декоративных элементов из пенопласта.

Насадка-миксер на дрель

Приготовление клеевой смеси для пенополистирольного декора или замешивание шпаклевки.

Ведра и прочие емкости

Приготовление и хранение клеевой смеси и шпаклевки.

Строительный уровень

Контроль положения декоративного элемента по вертикали и горизонтали.

Рулетка

Измерение расстояний.

Валик и кисточка

Нанесение краски на элементы декора и предварительная грунтовка поверхностей под их монтаж.

Нож с выдвижным лезвием

Резка упаковки или мелких деталей из пенопласта.

Станок с раскаленной нихромовой нитью

Раскройка и распиливание пенопласта. В случае отсутствия заменяется ножовкой с мелким зубом.

Строительные леса

Для работы на высоте более 2 метров.

Цена на строительный миксер

Строительный миксер

Комбинированные дома в стиле шале проекты

Горная романтика, простота и неуловимая, особенная красота кроются в домах, построенных в стиле шале. Их не зря называют комбинированными, потому что строятся они одновременно из дерева и камня. Благодаря этому, такие постройки обретают уникальные свойства. Комбинированные дома в стиле шале, проекты которых довольно разнообразны, уже давно привлекают внимание архитекторов.

Установка декоративных элементов на оконные проемы

Начните украшение своего дома архитектурными элементами с одной из самых важных частей любого фасада – с оконных и дверных проемов.

Шаг 1. Подготовьте сами стены и проемы к работам по декорированию – завершите возведение всех конструкций, утеплите дом и закройте теплоизоляционный слой черновой отделкой. В данном случае коттедж укрыт плитами из пенопласта, которые затем были покрыты армирующей сеткой и штукатуркой.

Вначале нужно подготовить стены

Шаг 2. Все архитектурные элементы дома, представленные в этом примере, будут фиксироваться на стенах при помощи специального клеевого состава. Для лучшего сцепления предварительно нанесите на оконные проемы и прочие части здания, куда будет крепиться декор, грунтовку.

Нанесение грунтовки

Шаг 3. Распакуйте декоративные элементы для оконных проемов. Проверьте их целостность и комплектность. Те детали, которые будут скрепляться друг с другом на углах оконных проемов, подрежьте под углом 45°. В домашних условиях для этого применяйте нож с выдвижным лезвием или ножовку с мелкими зубцами. А на изображении ниже можно увидеть, как для выполнения данной задачи используется раскаленная нихромовая нить – лучший инструмент для разделки пенопласта, позволяющий добиться идеально ровного среза.

Обрезка элементов раскаленной нихромовой нитью

Важно! При желании и наличии соответствующих инструментов вы можете произвести декоративные элементы для фасада самостоятельно. Для этого соберите станок для резки пенопласта нихромовой нитью и подготовьте металлические шаблоны, повторяющие своей формой профили тех или иных архитектурных деталей.

Резка пенопласта раскаленной нихромовой нитью по заранее созданному шаблону из металла

Готовый декоративный элемент – межэтажный карниз, также известный как молдинг

Шаг 4. Приготовьте клеевую смесь для монтажа деталей из пенополистирола.

Приготовление клеевой смеси для пенополистирола

Цены на клей Ceresit

Клей Ceresit

Шаг 5. Нанесите слой клея на поверхности возле оконных проемов, куда впоследствии будут накладываться декоративные элементы из пенополистирола. Для выполнения этой работы используйте зубчатый шпатель.

Нанесение клеевой смеси зубчатым шпателем

Шаг 6. Нанесите тонкий слой клеящей смеси на тыльную сторону той детали декора из пенопласта, которую вы собираетесь в данный момент установить на фасаде.

Клей наносится на декоративный элемент

Шаг 7. Установите на оконных проемах декоративные наличники. Как уже было показано в предыдущем шаге, нанесите клей на саму стену и его же, но тонким слоем, на саму деталь. Затем установите ее в нужном месте и хорошенько прижмите. Выровняйте положение вручную или при помощи строительного уровня и перейдите к остальным частям декоративного наличника.

Установка наличника

Наличник прижимается к стене

Шаг 8. Произведите аналогичные действия и с прочими декоративными элементами проемов – подоконной планкой и карнизом.

Установка подоконной планки

Оконный проем оформлен

Шаг 9. Установите декоративные элементы из пенопласта при помощи клеящей смеси на балконный проем.

Декоративные элементы устанавливаются на балконный проем

Шаг 10. На заранее отмеченные места закрепите замковые камни и прочие особо сложные декоративные элементы для проемов. Как правило, их устанавливают после армирования и шпаклевки наличников, карнизов и прочих подобных деталей.

Крепление замкового камня

Положение замкового камня по горизонтали проверяйте при помощи строительного уровня

Цены на строительные уровни

Строительные уровни

Установка декоративных элементов на стены и углы

Теперь перейдем к стеновым декоративным элементам фасада. В данном случае производится установка межэтажного молдинга и углового руста.

Шаг 1. По периметру стен отмерьте на переходе между первым и вторым этажом идеально ровную горизонтальную линию. Выводите ее строго по показаниям строительного уровня.

Переход между этажами обозначается ровной линией

Шаг 2. По ранее нарисованной линии нанесите полосу клеевой смеси, по высоте сопоставимую с устанавливаемым декоративным элементом. Как и при работе с оконными проемами, используйте шпатель-гладилку с зубцами.

Нанесение клеевой смеси

Шаг 3. Нанесите тонкий слой клеевой смеси на обратную сторону одной из частей межэтажного молдинга, а затем приклейте эту часть на отведенное ей место. Начинайте данную работу с одного из углов здания.

Приклеивание части межэтажного молдинга

Шаг 4. Установите на другой стороне угла такую часть межэтажного молдинга. Для стыковки с предыдущем элементом подрежьте заранее у них края под углом 45°.

Установка второй части молдинга

Шаг 5. Произведите установку остальных частей межэтажного молдинга. При этом плотно стыкуйте их друг с другом и обязательно проверяйте соответствие горизонтальности строительным уровнем.

Проверка горизонтальности элементов молдинга

Важно! В случае если по каким-либо причинам зазор между двумя примыкающими друг к другу элементами из пенопласта становится слишком большим, обработайте стык специальной клеевой смесью.

Шаг 6. Заранее на бумаге рассчитайте, на каких высотах относительно земли будут располагаться элементы углового руста.

Схему нужно нарисовать заранее

Шаг 7. Пользуясь линейкой и уровнем, перенесите цифры с плана на сами углы – проставьте нужные отметки.

Проставляются нужные отметки

Шаг 8. Перед той частью руста, которая будет примыкать к цоколю, закрепите армирующую сетку – нанесите клеевую смесь, утопите в нее сетку и замажьте той же смесью сверху.

Армирующая сетка замазывается клеевой смесью

Шаг 9. Нанесите клеевую смесь на тыльную сторону одного из элементов руста и плотно прижмите его к месту установки, ориентируясь по заранее проставленным меткам.

Нанесение клея на элемент руста

Фиксация элемента

Шаг 10. Повторяйте предыдущий шаг и установите все элементы руста. По таким же принципам производится монтаж и остальных декоративных изделий из пенопласта на фасад дома.

Фиксируются остальные элементы руста

Цены на строительные леса

Строительные леса

Армирование и финишная отделка архитектурных элементов фасада из пенополистирола

На установке работа с архитектурными элементами из пенопласта для фасада не заканчивается – их необходимо защитить при помощи армирования и шпатлевки, а затем произвести финишную отделку краской.

Шаг 1. Подготовьте смесь для закрепления армирующей сетки на фасадном декоре.

Приготовление шпаклевочной смеси

Шаг 2. При помощи шпателей разных размеров нанесите данную смесь тонким слоем на все поверхности декоративных элементов из пенопласта на углах, переходах между этажами и оконных проемах.

Нанесение шпаклевки на декоративные элементы

Шаг 3. Вырежьте куски армирующей сетки необходимой длины/ширины и укройте ей все элементы декора из пенопласта. При этом нужно соблюдать нахлест между соседними отрезками. Укладывайте сетку таким образом, чтобы ее края выступали за сами элементы и прижимались к стене.

Укладка армирующей сетки

Шаг 4. Прижмите при помощи шпателей армирующую сетку к деталям из пенопласта так, чтобы полотно полностью повторяло форму декоративных элементов.

Сетка прижимается шпателем

Шаг 5. Нанесите на сетку сверху еще один слой клеящей смеси и загладьте все шпателем и щеткой.

Нанесение клея поверх сетки

Шаг 6. Дополнительными отрезками сетки усильте углы между наличниками и карнизами (и подоконными элементами) на проемах.

Усиление углов дополнительными кусками армирующей сетки

Шаг 7. Нанесите на поверхности всех декоративных элементов финишную шпаклевку.

Нанесение финишной шпаклевки

Процесс нанесения финишной шпаклевки

Шаг 8. Установите оконные отливы, закрепив их на саморезы. Затем герметиком замажьте стыки данной детали с декоративными элементами из пенопласта.

Установка оконного отлива

Заделка стыков герметиком

Шаг 9. Завершите финишную отделку декоративных элементов фасада – покройте их несколькими слоями краски.

Покраска декоративных элементов фасада

Краску нужно наносить в несколько слоев

После завершения всех этих операций приступайте к финишной отделке цветной штукатуркой всей поверхности фасада здания.

Краткий словарь архитектурных терминов — ТехЛиб СПБ УВТ

Крещение Ольги в Царьграде.  Миниатюра из Радзивилловской летописи

 1.  Апсида — алтарный выступ в восточной части  храма, чаще полукруглый в плане

2. Антаблемент — верхняя горизонтальная,  поддерживаемая колоннами часть архитектурного ордера, состоящая обычно из  архитрава, фриза и карниза

3. Аркатура  — аркатурный пояс, аркатурный фриз  — декоративное украшение стены в виде ряда глухих арочек, иногда опирающихся на  колонки, консоли

4. Аттик — стенка над карнизом кровли, иногда  соответствует невысокому этажу

5. Барабан — венчающая часть здания обычно  цилиндрической или многогранной формы, имеющая купольное перекрытие. Световой  барабан — вмещающий оконные проемы

6. Бочка — крыша в форме полуцилиндра с  повышенным и заостренным верхом, образующая на фасаде килевидный фронтон (17-18  вв.)

7. Венец — бревна, положенные горизонтально и  связанные в углах врубками, составляющие один ряд деревянного сруба

8. Глава — наружная часть купольного перекрытия  барабана в форме шлема, луковицы, конуса

9. Горельеф — один из видов скульптурного  изображения на плоскости, выступающего над плоскостью на половину и более своей  высоты

10.  Глазурь — стекловидный покров керамических  изделий различного цвета, применявшийся при изготовлении изразцов, керамических  плиток

11.  Голосники — небольшие камеры или глиняные  кувшины, вделанные в верхние части стен храма и открытые внутрь помещения,  служащие резонаторами

12.  Городня — деревянный сруб, заполненный землей  или камнями, применявшийся при устройстве крепостных оград валов

13.  Гульбище — наружная терраса, обходящая здание  с нескольких сторон. С алтарной стороны гульбище не делают

14.  Детинец — древнейшее название укрепленного  центра (например, кремля) древнерусского города

15.  Дынька — декоративное украшение резных  столбов, колонок, оконных наличников и дверных порталов, напоминающее по форме  дыню

16.  Закомары — полукруглые завершения верхней части  стены церковного здания, обычно соответствующие форме внутреннего свода с  кокошниками

17.  Замковый камень (кирпич)  — наивысший  центральный камень или кирпич, которым замыкается свод или арочный проем

18.  Звонница — сооружение при храме, поставленное  либо отдельно в виде стены с проемами для подвешивания колоколов, либо над  крыльцом или стеной здания

19.  Изразец — плитка из обожженной глины с  рисунком, покрытая с лицевой стороны глазурью, имеющая с обратной стороны полую  коробку-рампу — для крепления в кладку. Красный изразец — без полива глазурью

20.  Карниз — выступающая часть антаблемента   в ордерах; защищает стену от стекающей воды

21.  Клеть — прямоугольный деревянный сруб, холодная (без отопления) изба

22.  Каннелюры — желобки на стволе колонны или пилястра

23.  Капитель — верхняя часть колонны, пилястра или столба

24.  Кессоны — углубления на поверхности потолка или свода, обычно профилированные, имеющие форму квадрата или другой геометрической фигуры

25.  Кокошники — декоративные закомары, иногда с заостренным верхом, располагающиеся на стенах, сводах, а также вокруг барабанов церковного здания

26.  Колонна — архитектурно обработанный, обычно круглый в сечении столб, основными частями которого чаще являются ствол, база и капитель. База может отсутствовать

27.  Колокольня — сооружение при церкви для подвешивания колоколов, иногда в несколько ярусов

28.  Крестовокупольный храм — имеющий 4 столба в центре, на которые опираются подпружные арки, поддерживающие перекрытый куполом барабан. В плане основание образует крест: к центральному квадрату примыкают прямоугольные в плане концы креста, перекрытые цилиндрическими сводами, между которыми расположены угловые помещения, также перекрытые сводами. Кре-стовокупольная конструкция имеет трех-нефный, пятинефный и семинефный варианты

29. Купол — завершение здания сферическое, эллиптическое, параболическое. Куполами перекрываются помещения круглой, квадратной и многоугольной в плане формы

30.  Лопатка — вертикальный плоский выступ в стене, в отличие от пилястра, не имеющий базы и капители

31.  Луковица — форма покрытия церковной главы, напоминающая по силуэту луковицу

32.  Матица — главная балка деревянного потолка

33.  Мозаика — художественное изображение, выполненное из разноцветных мелких камешков, кусочков смальты и цветной глазурованной керамики

34.  Наличник — декоративное обрамление оконного или дверного проема

35.  Ордер — Художественно решенная система стоечно-балочной конструкции, разработанная в Древней Греции и перешедшая в архитектуру других стран в своеобразной трактовке (Рим, Ренессанс, классицизм). Основу ордера составляют стойки-колонны (или пилястры) и балочное перекрытие — антаблемент. В состав ордера включаются также подножие колоннады (крепида, стереобад, цоколь) и фронтон; в классической архитектуре различаются ордера: дорический, ионический, коринфский, тосканский и композитный (сложный)

36.  Парус — часть купольного свода в виде вогнутого сферического треугольника, перекрывающая угол квадратного в плане помещения (в местах перехода от квадратного основания к круглому в плане куполу или барабану)

37. Пилон — массивный устой, столб, служащий одной из опор купола или крестового свода церкви

38.  Пилястр — плоский, прямоугольный в плане выступ стены или столба, обычно обработанный по трехчастной схеме опоры того или иного ордера (с основной частью, с базой, с капителью)

39.  Пирон — короткий металлический (или каменный, деревянный) брусок или стержень, скрепляющий блоки каменной кладки. Пироны укладывались в специальные пазы в камне, после чего, как правило, заливались свинцом

40.  Плинт — нижняя часть базы колонны или пьедестала в виде квадратной плиты

41.  Подклет — нижний этаж здания, обычно служебно-хозяйственного назначения

42.  Подпружные арки — арки, опирающиеся на столбы или стены, несущие своды и барабан купола

43.  Полица  — нижняя пологая часть крутой скатной или шатровой кровли

44.  Поребрик  — прием орнаментальной кирпичной (иногда каменной) кладки, выполняемой путем установки кирпича на ребро или укладки плашмя под углом к наружной поверхности стены

45.  Портал  — декоративное обрамление дверного проема здания. Перспективный портал — обрамление входа в виде ряда уходящих в глубину стены выступов



47. Посад – поселение, расположенное вне стен центрального городского укрепления (кремля, детинца)

48.  Придел — дополнительный храм меньшего размера, пристроенный к основному зданию или устроенный внутри последнего

49.  Притвор — небольшое крытое помещение перед входом в церковь

50.  Пята свода (арки) — нижняя часть свода, опирающаяся на стену или столб

51.  Распалубка  — выемка в своде (обычно над дверными или оконными проемами) в виде сферического треугольника, образуемого двумя криволинейными ребрами, Сходящимися ниже шельги свода

52 Ризалит — часть здания, выступающая за основную линию фасада

53.  Ризница  —  помещение, где хранится церковная утварь и облачение

54.  Рундук  —  крытая наружная площадка крыльца с лестницей

55.  Сандрик — небольшой карниз над дверью или окном. Обычно сандрик опирается на два кронштейна

56.  Свод — перекрытие из кирпича или камня/имеющее в разрезе криволинейное очертание. Свод производит, помимо вертикального давления, распор. Виды сводов: 1. Цилиндрический; 2. Коробовый; 3. Крестовый; 4. Сомкнутый; 5. Крещатый; 6. Купольный; 7. Ступенчатый

57. Связи — деревянные или железные крепления, которые закладывались в стены или стягивали пяты арок или сводов для погашения распора

58.  Слобода — пригородное поселение, расположенное вдоль дороги, ведущей в город, за посадом

59.  Соборная площадь — площадь перед главным (кафедральным) собором города, селения

60. Сторожи — небольшие укрепленные пункты, расположенные на возвышенных местах, служившие для наблюдения за передвижением противника

61.  Тарасы — система деревянных крепостных стен, при которой две параллельные стены через некоторые промежутки соединялись врубленными в них поперечными стенками, а образовавшиеся таким образом клети засыпают землей и камнями

62.  Тимпан — внутреннее поле треугольного фронтона, обрамленное двумя наклонными карнизами, нередко украшенное скульптурой

63. Трапезная — общая столовая в монастыре с церковью и подсобными помещениями. Позднее — пристройка с западной стороны церкви

64.  Тябла — горизонтально положенные деревянные брусья, на которые ставятся иконы в иконостасе

65. Филенка — декоративная прямоугольная выемка на гладкой поверхности деревянной стены, двери и т. д. с профилированной рамкой

66.  Фреска — живопись водяными красками по сырой известковой штукатурке

67. Фриз. 1) среднее из трех главных горизонтальных членений антаблемента 2) ленточный орнамент вообще, полоса живописного скульптурного или рельефного орнамента, окаймляющего верх стены, плоскость пола и т. п.

68.  Фронтон.  1) верхняя часть фасада в виде треугольника, замыкаемая по трем сторонам карнизом; аналогичное завершение окна, портала и т. п. 2) верх фасада (окна, портала и т. п.)

69.  Хоры — верхняя открытая галерея, балкон внутри церкви

70.  Цемянка — толченый кирпич, добавляемый в известковый раствор при кладке стен здания. Цемянкой иногда называют и самый раствор с добавлением толченого кирпича

71.  Цоколь — подножие здания, памятника, колонны, пилястра и т. п. На фасаде — нижняя часть, слегка выступающая вперед и з ряде случаев обработанная профилями, рустами и т. п.

72.  Часовня — небольшое храмовое здание с иконами, но без алтаря

73. Четверик — часть здания четырехгранной в плане формы

74.  Шатер – шатровое покрытие, имеющее вид высокой четырехгранной или многогранной пирамиды; осуществлялось в дереве обычно напуском венцов с уменьшающимися длинами сторон, а в кирпиче — наклонными рядами или напуском горизонтальных рядов его

75. Шелыга — вершина свода или арки

76.  Шея —  глухой барабан церковной главы,  не имеющей проемов

77.  Ширинка  — небольшая квадратная или прямоугольная в плане выемка в стене каменного здания, парапета, окаймленная профилированной рамкой, внутри которой иногда помещался изразец, кирпичное или белокаменное резное украшение

78.  Шея Шипец – верхняя часть торцевой стены здания, ограниченная двумя скатами

79.  Ярус — горизонтальное членение фасада, обычно соответствующее этажу здания



Архитектурный словарь:

Архитектурные элементы фасада здания в современном строительстве

Фасадная часть – визитка любого здания. К ней предъявляются особые требования в части стиля и декора. С целью придания фасаду индивидуальности дизайнеры используют специальные архитектурные приемы, включая необычные по форме детали, рельефные орнаменты и оригинальные способы подсветки.

Идеи оформления фасадов – от древности до наших дней

Грамотно оформленный фасад может многое рассказать об архитектурном объекте. Не случайно древние зодчие перед возведением очередной постройки продумывали до мелочей каждую деталь на её главной стене, тщательно подбирали материалы, сюжеты для барельефа, стиль орнамента. Архитектурные элементы фасада здания активно применяются и в современном строительстве. Их общий перечень насчитывает тысячи наименований. К числу наиболее популярных деталей оформления относятся следующие:

  • Архивольт – обрамление, выделяющее арку из плоскости стены.
  • Антаблемент – горизонтальный элемент на колоннах, включающий несущую часть, фриз и карниз.
  • Аттик – стенка, располагаемая над карнизом.
  • Волюта – спиралевидный элемент, в центре которого расположен кружок.
  • Гирлянда – лепной орнамент из свисающих волнами цветов, листьев, лент.
  • Гребень – декор верхней части стены, имеющий вид фигурных завитков.
  • Колонка наборная – лепной столбик, выложенный из различных декоративных элементов.
  • Пилястра – плоский выступ, имитирующий колонну.
  • Портал – главный вход, оформленный с применением архитектурных приемов.
  • Прясло – фрагмент стены между соседними пилястрами.
  • Сандрик – карниз над оконным иди дверным проемом.
  • Тимпан – полукруглая ниша над оконным или дверным проемом.
  • Ширинка – декоративный элемент в виде прямоугольного углубления.
  • Эркер – часть фасада, выступающая из его основной плоскости.

Архитектурные детали фасадов зданий придают постройкам индивидуальность и эстетичность, одновременно с этим повышая их коммерческую стоимость. Гармонично вписываясь в облик современного города, они позволяют выгодно выделить здание из общего числа стандартных сооружений.

Современный подход в применении фасадного декора

Сегодня для изготовления специальных элементов фасада применяются облегченные композиты, имеющие длительный срок службы и значительно меньшую цену в сравнении с натуральными материалами. Среди наиболее популярных – полимербетон, архикамень, стеклопластик, стеклофибробетон. Полученные синтетическим путем составы обладают большим запасом прочности, обладают высокой пластичностью, легко переносят агрессивные влияния внешней среды, характерные для климата современных мегаполисов.

Применение деталей из облегченных материалов позволяет воплощать в жизнь смелые архитектурные решения. Теперь владелец нового дома может заказать любое по сложности оформление фасада и в кратчайшие сроки увидеть реализацию своей задумки на практике. Главное условие – соответствие декора стилю постройки, соблюдение канонов архитектуры и правил художественной композиции. Рельефные украшения, изящные арки и навесы способны выгодно преобразить любую новостройку, особенно, если их выразительные формы подчеркнуть специальной подсветкой.

Архитектурное освещение фасадов зданий

С заходом солнца великолепные фасады зданий погружаются во тьму. Для того чтобы шедевры архитектуры могли радовать прохожих в ночное время, дизайнеры применяют специальную подсветку. Направленные лучи света выделяют наиболее выразительные фрагменты, подчеркивают уникальные достоинства каждого объекта, придают ему особую выразительность.

Светильники, применяемые для архитектурного освещения, могут быть установлены непосредственно на стены сооружения или на газонах около здания, на прилегающей к объекту территории. Схему расположения осветительной техники и направления лучей разрабатывают дизайнеры. В зависимости от получаемого эффекта архитектурное освещение фасадов зданий бывает следующих видов:

  • Локальное – подчеркивает отдельные фрагменты фасада.
  • Заливающее – однородное освещение всей площади.
  • Контурное – подсветка наружных очертаний.
  • Фоновое – подсвечивание общего силуэта здания без выделения деталей.
  • Динамическое – подсветка переменной интенсивности, мерцающая, однотонная или со сменой цветов.

В качестве осветительных приборов применяется следующее оборудование:

  • Натриевые и металлогалогенные прожекторы.
  • Светодиодные ленты.
  • Неоновые светильники.
  • Светодиодные модули.

Специально для полностью остекленных фасадов дизайнеры изобрели внутреннюю подсветку. В таких случаях оборудование монтируется изнутри здания, к его стенам и потолкам. Световые потоки направляются под различными углами на стеклянные панели и окна, создавая невероятные по красоте эффекты.

Правила организации архитектурной подсветки

Организацию подсветки фасада здания обычно доверяют профессиональным дизайнерам, инженерам-проектировщикам и специалистам по светотехнике. Эта кропотливая и одновременно творческая работа включает следующие этапы:

  1. Подробное изучение фасада и прилегающей к зданию территории.
  2. Моделирование схемы освещения.
  3. Расчет необходимой мощности осветительных приборов.
  4. Разработка и согласование электротехнического проекта.
  5. Монтаж оборудования на месте и запуск в эксплуатацию.

В готовом варианте архитектурная подсветка фасадов зданий должна отвечать следующим требованиям:

  • Соответствие характера подсветки применяемому в данной местности освещению.
  • Эстетичность (преимущества фасада должны быть подчеркнуты максимально выгодно).
  • Безопасность – отсутствие слепящего эффекта, соблюдение противопожарных правил, защита оборудования от атмосферных воздействий, влаги и пыли.
  • Удобство – доступность приборов для обслуживающего персонала, простой монтаж и демонтаж.
  • Экономичность – рациональное энергопотребление.

Хозяева частных домов могут организовать подсветку самостоятельно. В этом случае проект следует согласовать в соответствующих службах, подтвердив соблюдение перечисленных выше требований.

как разобраться в десяти стилях за одну прогулку – Москва 24, 05.05.2016


Некоторые улицы Москвы – настоящие учебники по архитектуре. Внимательно глядя на здания и сравнивая детали, можно за одну прогулку прокачать зрение и начать разбираться в разных стилях. Чтобы убедиться в этом, корреспондент m24.ru прогулялась с историком архитектуры Дмитрием Беззубцевым по Рождественке и попросила научить "читать" дома. Мы разобрали десять зданий и десять стилей, часто встречающихся в Москве, и составили архитектурный гид.

Куда смотреть и что видеть

В Древней Греции и Риме в эпоху античности были созданы каноны, объясняющие, как построить красивое, пропорциональное здание: как его разбивать на части, какие использовать колонны. Этот язык позже назовут классикой. Классические приемы окажутся актуальными для многих последующих стилей.

Внимательно глядя на здания Рождественки, мы будем задавать себе несколько вопросов. Какие из классических принципов здесь используются? Они просто цитируются или трансформируются? Чем здание отличается от классики, что в нем нового, оригинального? Ответы на эти вопросы помогут определить архитектурный стиль.

Дмитрий Беззубцев

Историк архитектуры

1. Сталинская архитектура. Центральный детский магазин

На примере Центрального детского магазина мы можем рассмотреть, какие отличительные черты есть у сталинской архитектуры. Она всегда опирается на классику, в ней обязательно будут цитаты. Цитата – это использование элемента или принципа из прошлого стиля без изменений, можно провести параллель с цитатой в литературе. Например, нижняя часть облицована гранитом, за счет чего выглядит очень массивно. Средняя часть отделана рустом (рельефная, выпуклая облицовка стены – прим. m24.ru), и смотрится легче, чем гранитный низ, но массивнее верха. У здания есть четкое завершение – карниз. А также четкое разбиение по вертикали и горизонтали – большие арки в несколько этажей и горизонтальный валик над ними. Все это – классические принципы.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 3


А что здесь нового, привнесенного временем? Это, во-первых, большой масштаб – он сразу говорит, что здание построено в XX веке. Во-вторых, современный материал, который активно использовался в сталинской архитектуре, особенно в 1950-х. Это керамическая плитка, по виду похожая на камень с его несколько неоднородным цветом и градиентами. В-третьих, индустриальность, которая еще не стала типовым крупнопанельным строительством, но уже ушла от ручных приемов. Это хорошо видно на карнизе. В дворянской Москве такой карниз был бы сделан вручную из гипса или вырезан из камня, что долго и дорого. А здесь он набран из типовых элементов, сделанных на заводе. Эта индустриальность – черта поздней сталинской архитектуры.

Фото: m24.ru/Лидия Широнина

2. Эклектика, неоклассика. Отель Savoy

Эклектика – эпоха, в которой возник интерес к истории архитектуры. Стали изучаться все существующие стили, и стало возможно и интересно комбинировать элементы разных стилей в одном здании – то есть, по сути, цитировать. В Москве к эклектике относится большинство зданий XIX века и многие начала XX-го. В ней выделяются отдельные направления, например, неоклассика. Большая часть Москвы до XIX века строилась в стиле классицизм, а раз эклектика цитирует – она будет заимствовать черты именно этого стиля.

Посмотрим на гостиницу Savoy. Здесь, как и в Центральном детском магазине, можно найти классические приемы:

  • принцип "тяжелый низ, легкий верх",
  • разбивка по ярусам,
  • карниз,
  • колонны правильной пропорции,
  • античные маски на замковых камнях,
  • термальные окна (полукруглые окна, посередине разбитые стойками – прим. m24.ru).

Однако отметим, что здесь есть черты, к античности не имеющие отношения – маски египетских фараонов, изображения дракончика и крылатых танцующих девушек. Эклектика может себе позволить совмещать цитаты из классики с чем-либо еще.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 4


Теперь посмотрим, что отличает здание от классики, и почему это все-таки здание начала XX века в неоклассическом стиле? Например, два первых этажа – в рустовке, но на нижнем она лишь слегка обозначена, что противоречит канонам. Дело все в том, что Savoy строился в век капитализма, когда на первых этажах стало выгодно делать витрины. А массивный руст может отвлекать прохожих от созерцания, поэтому акцент с него снимается. Металлический легкий козырек на входе тоже отсылает нас к началу века промышленности. В это время активнее используется металл, и он позволяет создавать тонкие, искусные элементы. Однако привычки сложно изменить, и у металлических колонн все равно делают капители, хоть, в отличие от каменных колонн, технически они уже не нужны.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 2

3. Модерн. Бывший доходный дом братьев Джамгаровых

Модерн можно определить по нескольким признакам. Во-первых, он создает новые линии и формы. Даже когда цитирует, все равно делает это абсолютно по-новому. Давайте посмотрим на дом №7. Здесь есть карниз и колонны, и мы помним, что они – явление классическое. Но здесь карниз оригинальной, закругленной формы. А колонны совсем тоненькие, оригинальной пропорции, да и украшены подсолнухом. Здесь есть классическая, казалось бы, филенка (углубление на фасаде, обычно прямоугольное – прим. m24.ru). Но она сливается со стеной, не имеет окончания. Так никогда бы не сделала классика, архитектор модерна сам придумывает эти линии и приемы.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 3


Второй важный принцип модерна – технологичность. Этот стиль не стесняется металла и показывает его на фасаде. Плюс металл позволяет создавать новые формы – например, большие остекления. В этом здании интересна витрина на первом этаже. С одной стороны, она имеет форму эркера (часть помещения, выступающая за линию фасада – прим. m24.ru). Но здесь она не выдается вперед, а утоплена на одном уровне со стеной.

4. Эклектика, неоренессанс. Бывший Московский международный торговый банк

Интересно разобрать дом № 8/15, здание бывшего Московского международного торгового банка. Большинство деталей в его оформлении – цитаты из итальянского Ренессанса, но немного гипертрофированные. Когда речь идет о слегка переработанных цитатах – это эклектика. Но, если приглядеться, мы увидим, что здесь эклектика начинает фантазировать и ощутимо менять цитируемые формы.

Фото: m24.ru/Лидия Широнина

Например, карниз. Он должен быть четкой горизонтальной линией, но здесь он разорван окном, и есть второй, дополнительный карнизик. На первом этаже руст буквально залезает на окна. Да и капители у колонн, отсылающих к итальянскому XVI веку, металлические.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 6

5. Эклектика, псевдорусский стиль. Бывший доходный дом Третьяковых

Псевдорусский стиль – тоже направление эклектики. Оно ссылается на русскую архитектуру, в основном XVII века. Посмотрим на дом № 13/9 строение 1. Здесь, в отличие от классики, нет четких единых вертикалей, нет колонн, все разбито на маленькие части. Фасад чем-то напоминает пестрый декоративный ковер. Какие детали русской архитектуры здесь цитируются:

  • поребрик – линия кирпичей, выложенная под углом к основной кладке,
  • гирьки на окнах,
  • шатровые крыши,
  • кокошники над окнами,
  • квадратные филенки – типично русская черта, когда вертикаль разбита на квадратики.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 5


Некоторые формы здесь переосмысливаются. Тех же щипцовых крыш не одна, а несколько. Присмотримся к арке в центральной части и увидим, что она по-модерновому растянутой формы. Или, например, здесь есть килевидные арки, но обычно они заканчиваются треугольником, как языком пламени. А здесь его заменили на прямоугольник.

Фото: m24.ru/Лидия Широнина

6. Лирическое отступление про железобетон. "Кузнецовский" корпус МарХИ

Зайдем во двор Московского архитектурного института и посмотрим на корпус, построенный талантливым архитектором Александром Кузнецовым. Его сложно атрибутировать по стилю, но нам он нужен скорее как пример попытки сделать все еще старую эстетику, но новаторских очертаний.

Фото: m24.ru/Лидия Широнина

Здесь тоже есть классические приемы – рустовка, чуть утяжеленный нижний ярус, колонны. Но при этом здесь делается ленточное остекление – заметим, еще до авангарда, для которого оно будет являться отличительной чертой. Кирпичная стена этого просто не выдержала бы, но новые технологии позволяют. А еще здесь нет ни одной привычной нам колонны. Попробуйте найти привычную капитель. Их тут просто нет, потому что в каменном строительстве капитель была отдельным блоком, а железобетон заливается в форму, поэтому колонны по формам получаются плавные, без четких переходов. Колонны обычно держат карниз, но здесь на них не возложен вес, они просто разбивают пространство. Кроме того, обычно колонны либо круглой формы, либо с бороздками – канелюрами. А у Кузнецова колонны с канелюрами переходят в круглую форму.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 3

7. Барокко. Храм Николая Чудотворца в Звонарях

На примере этой церкви можно увидеть отличительные черты барочной архитектуры. Для нее характерно усложнение форм, их дробление, дублирование. Барокко часто использует раскрепованный ордер, который здесь можно увидеть, приглядевшись к колоннам верхнего восьмигранного яруса. Они как будто выпрыгивают из-под карниза и вытягивают его за собой.

Фото: m24.ru/Лидия Широнина

На следующем уровне обратите внимание на люкарну (круглое окно, соединенное с интерьером и служащее для освещения – прим. m24.ru). Причем заметим, что здесь она не круглая, а овальная, то есть более сложная. Рамы на первом этаже не просто прямоугольные, а с расширениями – "ушками", – а также в декоре видим купидончиков – это тоже признаки барокко.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 2

8. Авангард. Дом-коммуна ЖСКТ "Изотерма"

Авангард создавал здания, простые с точки зрения декора, но сложные, а порой и революционные, с точки зрения конструкций и организации пространства. Чтобы убедиться в этом, посмотрим на дом № 21/7. На этом здании совсем нет декора, однако это и не просто прямоугольная коробка. Внимание здесь акцентируется на углу. То, что он скошенный, не ново для архитектуры, а вот то, что он ни на что не опирается, просто висит в воздухе, другие стили позволить себе не могут. Раньше место, где соединяются две стены, считалось самым массивным, несущим, и могло отдельно выделяться, например, колонной. В распоряжении авангарда современные материалы, и он это подчеркивает. В этом здании на углу сделаны окна. Более того, они намеренно краешком залезают на стену.

Практически все окна дома работают в горизонтальной плоскости. В этом приеме архитекторы учитывают, что человек перемещается по комнатам горизонтально, и освещать помещение эффективнее по горизонтали. За исключением лестничных клеток, там мы встречаем вертикальное ленточное остекление.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 2


А еще в здании интересны балконы со стороны переулка. Они вынесены на угол, и у них формально даже есть подпорка. Но эта подпорка обрывается внизу, а сверху просто скобкой входит в стену. Это ново, технологично и довольно дерзко.

Фотогалерея

Военные Индии во время ракетного испытания уничтожили космический спутник, который находился на низкой околоземной орбите, объявил в обращении к нации премьер-министр страны Нарендра Моди.1 из 3

9. Классицизм. Колокольня Рождественского монастыря

Классицизм здесь можно определить, во-первых, по цвету. Желтое здание с белыми колоннами – типичная архитектура Москвы времен Екатерины II и Александра I. Во-вторых, по способу декорирования. Есть пилястры, каждая из которых имеет опору и несет карниз. При этом все сдержанно, ничего не выпрыгивает. В самом низу – мощная белокаменная основа. Лепные украшения также указывают на классицизм – венки, листики. Причем этот декор тоже довольно сдержанный – сравните с барочным, который мы разбирали до этого.

Фото: m24.ru/Лидия Широнина

10. Московская архитектура начала XVI века. Собор Рождества Пресвятой Богородицы

Напоследок зайдем в монастырь и посмотрим на собор Рождества Богородицы, мысленно убрав трапезную и паперть, пристроенные в начале XX века. Основной объем храма построен в самом начале XVI века. В нем очень интересно сочетаются древние русские принципы и итальянское влияние. Сама типология храма – совершенно русская, одноглавый храм-богатырь. Узкие окна-бойницы, гора кокошников, килевидные арки – так строили еще в XIV веке. Но здесь архитектор уже знаком с работой итальянцев, строивших Кремль. Итальянцы, в отличие от наших зодчих, были мастерами в плане профилей и деталей. Они множат линии, создавая светотень и пластичность. Присмотритесь к профилям на кокошниках – каждый из них особенной формы.

Фото: m24.ru/Лидия Широнина

Как называется выступающая часть дома. Как читать фасады домов. Архитектурно-историческая детская кроватка

Entabliment - (фр. Entablement, от table - стол, доска), верхняя часть конструкции, обычно лежащая на колоннах, является неотъемлемым элементом классического архитектурного ордера; Разделен на архитрав, фриз и карниз.

Entresol - (фр. Entresol), 1) верхний полуэтаж, встроен в объем основного этажа.2) Верхняя часть помещения, разделенная на 2 полуэтажа.

Enfilade - (фр. Enfilade), ряд смежных друг с другом комнат, дверные проемы которых расположены на одной оси, благодаря чему при открытых дверях создается сквозная перспектива всех интерьеров. .

Апсида (от греч. Hapsis, род. Case hapsidos - свод), апсида (лат. Absis) - выступ здания, полукруглый, граненый или прямоугольный в плане, перекрытый полукуполом или закрытая полуарка (conhoi).

Арка - (от лат. Arcus - дуга, изгиб) в архитектуре криволинейное перекрытие проема в стене или пространство между двумя столбами - колоннами, колоннами, пилонами и т. Д.

Аркада - А ряд соединенных арок, переходы под арки, сводчатые переходы.

Аркадная подделка - серия небольших углублений в виде арок.

Archivolt - (итал. Archivolto, от лат. Arcus volutus - обрамляющая дуга), архитектурная деталь, составляющая каркас арочного проема.А. отличает дугу арки от плоскости стены, иногда становясь основным мотивом ее обработки.

Architrave - (от арки и лат. Trabs - балка), нижняя из 3-х горизонтальных частей антаблемента, имеющая значение основного конструктивного элемента и обычно лежит на капителях колонн.

Аттик - (от греч. Attikos - чердак) стена, возведенная над венчающим карнизом архитектурного сооружения. Часто украшают рельефами или надписями.

Мансардный этаж - этаж, расположенный над основным, венчающим карниз.

Балюстрада - (фр. Балюстрада) ограждение (обычно невысокого) лестниц, террас, балконов и т. Д., Состоящее из ряда фигурных колонн (балясин), соединенных с верхом горизонтальной балкой или перилами.

Балясина - (нем. Balaustro - колонна), точеная колонна под поручни, перила, ограждение, забор.

Вальмовый - скат вальмовой крыши, имеющий треугольную форму и расположенный с лицевой стороны здания.

Вальмовая крыша - вальмовая крыша с треугольными скатами от конька до карниза (вальмы) по лицевым сторонам. Если скат не доходит до карниза, крышу называют полужелчный .

Веранда - (португаль. Веранда), галерея, пристроенная к фасаду здания, иногда с решетчатым навесом, иногда закрытая, со стеклом.

Volute - (итал. Voluta - завиток, спираль), архитектурный мотив в виде спирального завитка с кругом («глазком») в центре.

Городок -

Замок, краеугольный камень - верхний центральный камень, заключительная арка или арка, представляющая собой клиновидный блок или кирпич, слегка выступающий из плоскости, часто украшенный декоративным орнаментом или скульптурной обработкой.

Импост - (фр. Imposte, курсив. Imposta, от лат. Impono - лежу, ложусь), 1) профилированная архитектурная деталь над столбом, шпателем или капителью колонны (часто в виде антаблемент) или профилированные каменные стены, служащие опорой для пятки арки.2) Вертикальный элемент (узкие простенки), разделяющий дверной или оконный проем (или разделяющий два близко расположенных оконных проема).

Intercolumium - (лат. Intercolumnium, от inter - между и columna - столбец, столб), промежуток между соседними столбцами в архитектуре порядка.

Флейта - (от фр. Cannelure - паз) паз - вертикальный на стволе колонны или пилястры и горизонтальный на основании колонны ионного порядка.

Заглавная - (с поздней лат.capitellum - голова) в архитектуре - пластически отделенная венчающая часть вертикальной опоры (колонны или столба), передающая на нее нагрузку от архитрава и расположенная над частями здания.

Карниз - (нем. Karnies; первоисточник: греч. Koronis - окончание, завершение), горизонтальный выступ на стене, поддерживающий крышу (покрытие) здания и предохраняющий стену от проточной воды; также имеет декоративное значение.

Картуш - (с фр.картуш, курсив. cartoccio), украшение в виде щита или не до конца развернутого свитка, на котором помещается герб, герб или надпись.

Стенд - бревенчатый домик, простейшая деревянная конструкция, образованная переплетенными венцами из бревен.

Колонна (фр. Columnsne, от лат. Columna), архитектурно обработанная вертикальная опора, как правило, круглой в поперечном сечении, стержневой элемент здания (сооружения).

Колоннада (фр.колоннада), ряд или ряды столбцов, соединенных горизонтальным перекрытием.

Конь - верхний горизонтальный край крыши, образованный пересечением двух скатов крыши.

Conha (от греч. Kónche - раковина), полукупольный, служащий для перекрытия полуцилиндрических частей построек (апсиды, ниши).

Кронштейн - (от нем. Kragstein) консольная опорная деталь или конструкция, служащая для крепления деталей машин или конструкций к вертикальной стене или колонне.

Лапидарий - (от лат. Lapidarius - резчик по камню, резчик по камню), предельно краткий, лаконичный, выразительный слог, стиль.

Лоджия - (итал. Лоджия, от древн. Крыш. Laubja - беседка), помещение, которое обычно входит в общий объем здания и ограждено от внешнего пространства аркадой, колоннадой, парапетом или решеткой.

Шпатель (или лесен) - вертикальный выступ на стене здания, не имеющий основания и капителей.

Лукарна - (фр. Lucarne, от лат. Lucerna - светильник, люкс - свет) - оконный проем в крыше мансарды или перекрытие купола.

Чердак - (фр. Мансарда), помещение (в основном жилое) на чердаке здания, каждый скат крыши которого состоит из двух частей - верхней плоской и нижней крутой.

Miandr (или alagrek) - (греч .: Maiandros), вид геометрического орнамента; Похоже на линию, прерванную под прямым углом (название происходит от реки Миандре в Милете в Малой Азии, ныне Мендерес, известной своим извилистым течением)

Modulon - (фр.модильон, от итальянского. modiglione), архитектурная деталь типа кронштейна, который поддерживает внешнюю плиту венчающего карниза, в основном в архитектуре заказа.

Mutul - (от лат. Mutulus) плоский наклонный выступ под выносную плиту карниза в дорическом ордере.

Наличник - оконная рама декоративная, без дверного проема. Он состоит из фронтона, подоконника и двух вертикальных колонн в виде колонн или полуколонн. Н.также несет функциональную нагрузку, закрывая щель между стеной и окном.

Заказать - тип архитектурной композиции, основанный на художественной обработке стоечно-балочной конструкции и имеющий определенную композицию, форму и расположение элементов.

Парапет - (фр. Parapet, от итал. Parapetto, от parare - защищать и petto - грудь), невысокая сплошная стена, защищающая покрытие здания, террасу, балкон, набережную, мост и т. Д.П. часто служит пьедесталом для декоративных ваз и статуй.

Пилон - (от греч. Pylón, дословно - ворота, вход), 1) башнеобразное сооружение в форме усеченной пирамиды (в плане - вытянутый прямоугольник). 2) Столбы большого сечения, которые служат опорой для плоских или сводчатых потолков в некоторых типах конструкций. 3) Массивные невысокие столбы, стоящие по бокам от входа, входа на территорию дворцов, парков и др. (Наиболее распространены в архитектуре классицизма).

Пилястра, пилястра - (итал. Pilastro, от лат. Pila - столб, столб), плоский вертикальный прямоугольный выступ на стене или столбе, повторяющий все части и пропорции колонны ордена, но, в отличие от него, обычно лишенный энтазиса.

Потолочный светильник - (от фр. Plafond - потолок) в широком смысле - перекрытие комнаты, плоское, сводчатое или куполообразное. П. также называл и монументально-декоративную роспись и скульптуру на потолке.

Валанс - декоративные деревянные доски с глухой или сквозной резьбой или металлические планки с щелевым рисунком, окаймляющие свесы кровли.

Бордюр - вид декоративной кладки, при которой один ряд кирпичей кладется под углом к ​​внешней поверхности стены.

Портал - (от англ. Portal), главный вход; архитектурно декорированный и резной дверной проем монументального здания.

Портик - от лат. портик), передняя часть здания, открытая с одной или трех сторон и образованная колоннами или арками, несущими потолок; чаще всего оформляет парадный вход и заканчивается фронтоном или мансардой.

Прижелина - в русском народном деревянном зодчестве доска на фасаде здания (обычно резная), предохраняющая концы кровли от влаги.

Пропилен, пропил - (от греч. Propylaion - вход, вход), парадный проход, проход, образованный портиками и колоннадами, расположен симметрично оси движения.

Приосло - звено, часть забора от столба к столбу.

Раскреповка - небольшой выступ плоскости фасада, антаблемента, карниза и др.Р. применяется в основном для перегородки или пластического обогащения фасада здания.

Извлечение формы - часть арки, образованная пересечением двух взаимно перпендикулярных цилиндрических поверхностей. Р. обычно располагаются в месте расположения верхней точки проема над пяткой основной дуги.

Отступление - (франц. Retirade - прикрытие), 1) в фортификациях - укрепленное место на случай отступления. 2) уборная.

Ризалит - (от итал.рисалита - выступ), выступающая часть постройки, идущая во всю высоту.

Ржавчина - грубо обтесанный камень.

Rustication - отделка фасада рустами.

Крыша мужская - в деревянном зодчестве - конструкция крыши, при которой ограждение укладывается на горизонтальные бревна (шлаки).

Сандрик - декоративная архитектурная деталь, обычно в виде карниза или фронтона (иногда на основе кронштейнов), расположенная над оконным или дверным проемом на фасадах зданий (реже в интерьерах).

Стропила - бруски, поставленные под углом к ​​стенам конструкции и служащие основанием крыши.

Раск - декоративная архитектурная деталь.

Tympanum - (от греч. Tympanon - бубен, барабан) - 1) треугольное поле фронтона. 2) Ниша полукруглой, треугольной или стрельчатой ​​формы над окном или дверью. Скульптура, живописные изображения и др. Часто размещаются в Т.

Фасад - (фр.фасад - внешняя сторона здания), внешняя, фасадная сторона здания.

Baby - 1) тонкая доска или фанера, вставляемая в любую раму (дверь, паркет и т. Д.). 2) Украшение на стене здания в виде прямоугольной рамки.

Фланговый - (от французского flanquer - фланг, огонь с фланга), симметричное размещение любых предметов по бокам от центральной композиционной оси.

Frieze - (фр. Frize) 1) в архитектурном порядке средняя часть антаблемента, между архитравом и карнизом.В дорическом ордере Ф. делится на метопы и триглифы, в ионическом и коринфском ордерах заполнены непрерывной лентой рельефов или оставлены пустыми. 2) Сплошная полоса декоративных скульптурных, живописных и других изображений (часто орнаментального характера), окаймляющая верх стен или поверхность пола помещения.

Фронтон - (фр. Fronton, от лат. Frons, родительный frontis - лоб, лицевая сторона) завершение (обычно треугольное) фасада здания, портик, колоннада, ограниченная двумя скатами крыши и карниз.

Носовой фронтон - фронтон дугообразный с малой стрелой подъемника.

База - (нем. Zoccolo) нижняя, обычно несколько утолщенная часть стены каменного здания, основание сооружения.

Fly - декоративное прямоугольное углубление в стене, окаймленное профилированной рамкой. Внутрь мухи кладут плитку или резной декор.

Шпиль - (Gol. Spil, нем. Spille), вертикальное остроконечное завершение построек - конус или пирамида, сильно вытянутые и увенчанные скульптурным изображением, флагом и т. Д.

Фронтон - верхняя часть, преимущественно торцевой стены здания, ограниченная двумя скатами крыши и не отделенная карнизом от низа (в отличие от фронтона).

Эдикула - (лат. Aedicula), в античной архитектуре ниша, обрамленная колоннами или пилястрами, опирающаяся на подножие и увенчанная фронтоном. В Э. статуи богов ставили в храмах, общественных зданиях, жилых домах.

Эркер - (нем. Erker), фонарь (в архитектуре), полукруглый, треугольный или многогранный остекленный выступ в стене здания.Чаще всего это делается в несколько этажей, иногда во всю высоту фасада (обычно кроме 1 этажа).


3. Архитектурная азбука: архитектурные элементы от A до Z. Буквы I - N
4. Архитектурная азбука: архитектурные элементы от А до Z. Буквы O - C
5. Архитектурная азбука: архитектурные элементы от A до Z. Буквы T - Z
- горизонтальный или вертикальный пояс, выступ (обычно гипсовый или каменный), разделяющий стены зданий или обрамляющий панели и перекрытия.Как правило, проект состоит из архитектурных фрагментов.
- криволинейные или прямоугольные выступы наличника, симметрично расположенные на противоположных сторонах верха проема.
- треугольное завершение фасада здания, портик, колоннада. По бокам он ограничен двумя откосами, а у основания - карнизом. Фронтонное поле (
tympanum ) часто украшается скульптурой или лепниной. Обычно фронтон используют для лечения дверей и окон построек.
Фронтон может быть килеватым (напоминает перевернутый киль корабля), арочным (напоминает нос) полукруглым (с полукруглым завершением), прерывистым (с горизонтальным карнизом, прерываемым для вставки, например, окнами ), рваные (каркас которых разорван в одном или нескольких местах), незафиксированный (с выступающими частями), мужской (сложенный из бревен), ступенчатый (в виде убывающих вверх ступенек) трапеция (в виде трапеции), треугольная (в форме равнобедренного треугольника).Серия треугольных двускатных крыш образуют двускатный пояс . Украшает фронтон acroterium - насадки на кончике, торцах или верхушке в виде вьющихся растений или скульптурных фигур.
- балкон, галерея или лоджия внутри главного зала или в церкви.
- нижняя лежащая на фундаменте, обычно слегка выступающая, утолщенная часть наружной стены здания. Обычно его украшают.
База может быть ступенчатой, и тогда она называется стерео , а ее верхний ярус стилобатом .
- в русском каменном и деревянном зодчестве четырехугольное в плане сооружение или составная часть строительных композиций. Нередко четвертьверик совмещают с восьмигранной частью (
восемь ) - так называемым «восьмиугольником на четырехугольнике».
- вертикально-заостренный конец построек в виде сильно вытянутого конуса или пирамиды. Часто шпиль венчают флаг
, флюгер (вращающееся завершение, показывающее направление ветра), эмблему или скульптуру.
- верхняя часть торцевой стены здания, ограниченная двумя скатами крыши и, в отличие от фронтона, не отделенная от низа карнизом. В готической архитектуре остроконечный фронтон также называется
vimperg . Поле вимперг украшено ажурной или рельефной резьбой, обрамлено по краям деталями из камня вимперг и увенчано флерон (крестоцветный - украшение в виде стилизованного цветка, обычно образованного четырьмя ветвями-крабами из вертикального стержня).
Komtrofors
- вертикальный выступ или кромка, укрепляющая стену. Также это может быть отдельно стоящая опора, прикрепленная к стене. аркбутан (наружная полумарка). Внешняя поверхность контрфорса может быть вертикальной, ступенчатой ​​или непрерывно наклонной, увеличивающейся к основанию. Контрфорсы были построены в виде фундаментов, соединенных со стенами вокруг всей конструкции на некотором расстоянии друг от друга. Их крепили в тех местах, где арки у стены, несущие арки и барабан купола упираются в стену - то есть наибольшая нагрузка на стену.
- дыры в стенах для стрельбы. Один вид стали
, машинки - навесные бойницы. Также в качестве бойниц используются зубцов (мерлон) - выступы крепостной стены или башни в виде «ласточкин хвост» (с прорезью в верхней части). Теперь бойницы утратили свое защитное значение и используются только как декоративный элемент.
Консоль (кронштейн) - выступ в стене, поддерживающий другие выступающие части здания, например балкон или карниз.Обычно украшают кронштейны и консоли.
- закрытая часть здания, выступающая из плоскости стены, составляет несколько этажей или всю высоту фасада, кроме первого этажа. Эркеры появились из-за нехватки места на тесных европейских улицах. Затем с целью увеличения жилой площади у зданий появились выступающие части на уровне второго этажа и выше.

Как правило, эркер снабжен окнами, но может быть застеклен по периметру. Торчащий из стены балкон - по сути, тоже эркер.Этим и отличается от лоджии вот эта - утопленная комната, открытая с одной или нескольких сторон.

Ответ на вопрос в сканворде состоит из 6 букв На сайте всегда можно найти ответы на все сканворды с анализом букв. База ответов пополняется каждый день. Удачи в игре!

(апсида) выступ здания, покрытый половинным куполом или сводом

Альтернативные описания

Алтарный выступ в храме

Полукруглая, многоугольная выступающая часть здания

Алтарный выступ в храме

Полукруглая, иногда многоугольная, выступающая часть здания, имеющая собственное перекрытие

Выступ здания, перекрытый полукуполом или замкнутой полуаркой

Полукруглая (многоугольная) часть здания с собственным перекрытием

Постройка

.(апсида) выступ здания, перекрытый полукуполом или сводом

. (апсида) примыкающий к основному объему здания уменьшенный выступ полукруглой, граненой или сложной формы в плане; этот термин почти всегда относится к алтарным томам.

Алтарный выступ в храме

Астроном. две конечные точки орбиты, большая ось пути планеты: точка ее ближайшего и дальнего расстояния от Солнца; первый перигелий, второй афелий и на лунном пути перигей и апогей

Выступ здания (обычно храма), перекрытый полукуполом или сводом

Полукруглая, иногда многоугольная, выступающая часть здания , имеющая собственное перекрытие

Полукруглая выступающая часть здания

выступающий узор | Новости металлического строительства

Автор Кристофер Бринкерхофф Заместитель редактора Опубликовано: 2 декабря, 2019

Фото: Brennan Photo and Video

Текстура и перфорированный узор на двух фасадах, выходящих на улицу многофункционального здания 108 Chambers в Нью-Йорке, были отмечены наградой 2019 Metal Construction News Metal Building and Roofing Award in the New Metal Категория стен.Выступающих форм в форме нет. 7 проходят через верхнюю и правую стороны оконных проемов от пола до потолка. Выступающие формы сужаются к зданию, а под ними вторая, более плоская панель, проходит вертикально вдоль стержня выступающего элемента №. 7. Более плоские панели имеют диагональные складки, идущие от нижнего левого угла к верхнему правому углу панелей. Выступающие панели расположены под углом, чтобы обеспечить защиту от солнечных лучей внутри здания, а снаружи - изменение узоров света и тени в течение дня.

Кейт Саглиокка, сотрудник Woods Bagot в Нью-Йорке, который разработал этот проект, говорит: «Более плоские части панелей обращены на юго-восток. Здесь мы вводим складку и меняем угол наклона вспомогательной панели, что создает движение по фасаду в различных условиях освещения ».

Горизонтальные рукава №. 7s затеняют оконные ниши под ними, а вертикальные части затеняют оконные ниши справа от них. «Поскольку это мозаичный узор, вертикали отбрасывают тень на соседний оконный пролет», - говорит Саглиокка.

Фото: Brennan Photo and Video

Contemporary Interpretation

Глубокие фасады были отчасти вдохновлены зданием Cary Building. Cary Building - это историческое здание через дорогу от 108 Chambers, названного в честь своего адреса на Chambers Street. Здание Cary Building, построенное примерно в 1857 году, имеет глубокий фасад в итальянском стиле с повторяющимися арочными окнами. Он также имеет коринфские колонны, карнизы с скобами и искусственную рустикацию.Он был построен с чугунным фасадом и выкрашен в белый цвет.

Напротив, здание 108 Chambers имеет современный дизайн и метод строительства, в котором используются алюминиевые панели и специальная отделка, которая реагирует на солнечный свет и меняет цвет в течение дня.

«[У здания Кэри] чугунный фасад с обилием орнаментов, и мы хотели интерпретировать это в современном стиле, - говорит Саглиокка. «Вместо того, чтобы делать аналогичные типы орнаментов, мы подчеркиваем блики и тени внутри панели, чтобы получить более четкую артикуляцию, но не обязательно в той же манере, что и здание Cary Building.Это граненая панель, внутри которой имеется ряд складок и складок. Когда солнце движется по небу, различные панели подсвечиваются или отбрасываются в тени. Различные углы наклона солнца в течение дня создают разные чтения здания. Некоторые панели выделены, поэтому в течение дня они действительно разбивают поверхности панелей по-разному ».

Фото: Brennan Photo and Video

Изменения цвета

Металлические панели имеют теплое сияние утром, выделяются на разных поверхностях в течение дня, а затем становятся темнее и делают фасады более глубокими в вечернее время, говорит Саглиокка.«Большая часть здания обращена на восток, поэтому большая часть активности происходит раньше днем, но определенно происходит переход от более теплого свечения утром к более динамичному движению в течение дня, а затем к ночи становится более активным. тонкий, более глубокий бронзовый оттенок ».

Для возведения фасадов 10-этажного здания BAMCO Inc. изготовила 10 000 квадратных футов алюминиевых стеновых панелей Pure + FreeForm толщиной 3 мм с отделкой Deco Bronze. Панели закрывают края плит перекрытия и перекрытий там, где за ними есть твердый материал, в том числе на колоннах и внутренних стенах.

Отделка панелей позволяет добиться разнообразия цветов и внешнего вида фасадов. Отделка Deco Bronze состоит из прозрачного основного покрытия на алюминии, за которым следуют перламутровые чернила из бронзы и латуни четырех цветов. Чернила наносятся различными способами, что дает случайную окраску, говорит Джеффри Хан, креативный директор Pure + FreeForm. «Вот почему в нем так много глубины, потому что в нем есть тонкие вариации», - говорит он.

Алюминий виден сквозь перламутровые чернила, но чернила делают тон теплее, чем чистый алюминий, говорит Хан.«В нем есть отблеск алюминия, потому что это то, что вы видите, но тепло исходит от бронзовых и латунных чернил».

Человеческая шкала

Здание 108 Chambers спроектировано так, чтобы согласовываться с другой архитектурой в его окрестностях, то есть районом Трибека. Его отделка бронзового цвета сочетается с нейтральными оттенками белого, коричневого, коричневого и серого на других близлежащих зданиях. Кроме того, помимо Cary Building, у других близлежащих зданий есть глубокие повторяющиеся фасады.

«Вся территория Трибека действительно богата этими чугунными фасадами, - говорит Саглиокка. «Этот метод строительства больше не используется, поэтому мы пытались воспроизвести эту глубину и качество с помощью современных материалов. Вот где мы получили глубину и черепицу или наклон панелей, которые помогают разбить фасад в ритме, который больше соответствует человеческому масштабу. Вместо того, чтобы иметь фасад, на котором все находится на одинаковой глубине, разбивка фасада на эти угловые модули помогает сделать его более понятным.”

Torr Kaelan создает физическую и элегантную связь с улицей своим выступающим фасадом.

Сложное, но элегантно выглядящее многофункциональное здание представляет собой «самое эстетичное городское заполнение», расположенное в заброшенном реконструируемом районе East Village San Diego. Пятиэтажное здание под названием Torr Kaelan, спроектированное Робом Веллингтоном Куигли из Сан-Диего и Пало-Альто в 2015 году.

Занимая площадь 14 000 квадратных футов, здание гармонично сочетается с двумя городскими резиденциями и офисами, расположенными на краю новый район в Сан-Диего.Основной подход к проектированию заключался в создании прозрачной, необычайно интерактивной среды, в которой креативные арендаторы могли жить на своем рабочем месте в реконструируемом районе центра города.

Torr Kaelan задуман как экологически безопасное здание с достаточным количеством солнечной энергии для офисов, жилых домов и двух электромобилей. Выступающий фасад Торра Келана вовлекает городскую уличную жизнь, одновременно создавая защитное убежище для жителей внутри.

«Блок« Сочный сустав »оживлен ярким солнцем Сан-Диего и защищает серию балконов и эркеров, предназначенных для поощрения интерактивного« разговора »с улицей», - сказал Роб Веллингтон Куигли.

Офисы на 2-м этаже

Вход в здание тщательно продуман как переход от интенсивной улицы к более спокойному внутреннему двору. Сердце здания - центральный двор. Это позволяет четырем арендаторам ненавязчиво осознавать деятельность других и дает возможность интуитивного взаимодействия.

Офисы на 3-м этаже

Во второй половине дня внутренний двор светится отраженным светом от золотой краски на западной стене.Ночью это пространство превращается в столовую и место для встреч для спонтанных или особых случаев.

Два городских дома занимают четвертый и пятый этажи, каждый с собственным входом на лифте.

Деталь фасада

'' шириной 42 ', построенная из огнестойких материалов, пентхаус, сдающийся в аренду, возвышается над офисами и выходит на 13-ю улицу. Необычно для городской застройки, гостиная / обеденная зона на верхнем этаже имеет свет от потолка и с трех сторон, позволяя солнечному свету постоянно менять настроение пространства '', - сказал Роб Веллингтон Куигли.

Первый этаж, вид из входа

Архаичные законы Калифорнии и города запрещают логическое повторное использование сточных вод. Необычная форма крыши обеспечивает правильный угол для солнечных коллекторов и направляет дождевую воду к задней части участка, где она направляется и фильтруется через сады и камни, прежде чем добраться до улицы.

Уникальный пентхаус - это контрапункт, который позволяет вам наблюдать за развитием Ист-Виллидж внизу.

Торр Келан включен в готовящуюся к выходу книгу Майкла Уэбба о лучших многоквартирных домах мира, которая выйдет 21 марта 2017 года.

Поэтажные планы-1

Поэтажные планы-2

Концептуальный эскиз

Брэд

Sections Все изображения via Rob Wellington Quigley

выступающий фасад - Французский перевод - Linguee

T h e выступающий фасад e n ca ​​ ses является корпусом церковной конструкции и соединяется с башнями, которые также окружены фасадом.

kloster-ettal.de

Elle enveloppe en saillie le corps du btiment se Trouvant derrire et cre ainsi par des mouvements arrire une connexion vers les tours qu'elle englobe galement.

kloster-ettal.de

Расстояние между

[...] most promin en t ( выступ ) p ar t of a buil di n g n d передний [...]

линия лота.

potton.ca

Расстояние от входа

[...] partie la plus sa il lante d ' une faade de bt iment e t la ligne de lot [...]

avant (ligne de lot).

potton.ca

Взаимодействие

[...] обширная лоджия a n d выступающая o r т.е. ls создает разнообразный и многофакторный et e d фасад d

natulis.de

L'alternance Entre les Volume

[...]

en renfoncement et en encorbellement des

[...] лоджии и балкон s conf re l a faade u n c ara ctre l udique e t mult.

natulis.de

The f ro n t фасад f e at ures a slig ht l y n tr , с треугольным [...]

фронтон.

patrice-besse.co.uk

L a фасад a va nt est m ar que par une entre l gr emen t en r ec son [...]

fronton triangulaire.

patrice-besse.com

Также на цементной поверхности не должно быть мусора, который может повредить нагревательный кабель.

stelpro.com

En outre, la surface de bton doit tre excempte de tout dbris, clou, vis, и т. Д. Восприимчивые d'endommager le cble chauffant.

stelpro.com

Они должны быть очень хорошо заполнены, но не свисать n o r выступать s i gn , если явно за гладкой линией скул.

pawpeds.com

Celles-ci doivent tre bien pleines, mais ni pendantes ni en saillie prononce l'extrieur de la ligne harmonyuse des pommettes.

pawpeds.com

Великолепный резчик изобразил

[...] raven's he a d выступающий f r om с одного конца [...]

этой чаши, человек, зажатый в клюве.

musee-mccord.qc.ca

Un artiste donei a sculpt l'extrmit de ce bol une

[...] tte de cor be au e n saillie t enan t un humain [...]

данс сын бек.

musee-mccord.qc.ca

Приготовление замороженных продуктов в виде небольшого мясного шарика, заключенного в тесто, открытого у основания, с выступом ra w n f r om вершина.

eur-lex.europa.eu

Подготовка к приготовлению пищи для приготовления пищи в форме маленького бульвара , , , окружающего , и т. Д., На открытом воздухе, и после того, как лакель сортировать по разным причинам.

eur-lex.europa.eu

Удар массы должен происходить по центру t h e выступающих p a rt заправочного устройства.

eur-lex.europa.eu

La masse doit frapper le center de la partie en saillie de l'embout de remplissage.

eur-lex.europa.eu

Основное здание, выходящее на юг, обрамлено винтовой лестницей, ведущей к we r , выступающим f r om каркасу, который обеспечивает доступ к подвалу и три этажа из жизни [...]

места до мансарды.

patrice-besse.co.uk

Главный корпус, Ориент Плейн-Юг, Эст фланг д'ун тур д'ескалье e n vis h ors uvre qui desert la cave et les trois niveaux d'habitation jusqu'au grenier.

patrice-besse.com

Защелка спусковой скобы

[...]

отличается от других Галанд этого

[...] типа, не имеет ve a выступ p i ec e в сторону [...]

облегчают захват пальцем защелки.

littlegun.be

Le verrou sur la garde de dtente est

[...]

diffrent de l'autre Galand de ce type,

[...] il n'a pa s un e pi c e protubrante s ur le ct p наш rendre [...]

плюс легкая очередь le doigt saisisse le verrou.

маленькое ружье.быть

N o выступающий e l em выступов, кромок или углов; [...] Гладкая поверхность

легко чистится и в этом соответствует ожиданиям от

[...]

Особые гигиенические требования.

belimed.de

A ucun l me nt saillant, e nt ail le ou a ngle: [...]

La surface lisse autorise un nettoyage ais et rpond de ce fait parfaitement

[...]

aux considrations d'ordre hyginique.

belimed.de

Имеет большой

[...] рот wi th a выступающий l o we r челюсть.

dfo-mpo.gc.ca

La bouche est grande et la

[...] mchoire in fri eure e st protubrante .

dfo-mpo.gc.ca

Их

[...] подготовлен для размещения te a фасад o f b язычников, но [...]

, когда речь идет об использовании французского языка там, где это важно, например, в

[...]

, наш высший суд, нужно убедить всю Канаду, и это очень плохо, если франкофонам, таким как Мишель Дусе, приходится отстаивать свои дела перед судьями, говорящими на одном языке, которые находятся во власти ограничений перевода.

www2.parl.gc.ca

Tant qu'on a affaire

[...] un bi lingu ism e d e faade, on est prt s'en [...]

размещается, mais quand il s'agit d'inscrire l'usage

[...]

du franais l o cela compte, com la plus haute cour, tout le Canada se fait tyrer l'oreille, et tant pis si des francophones со стороны MeMichel Doucet doivent plaider devant des juges unilingues qui sont la merci des limites de la traduction.

www2.parl.gc.ca

В-третьих, t h e фасад o f t небоскреб был [...]

стал более энергоэффективным за счет улучшения защиты от солнца.

ecb.europa.eu

Troi si meme nt, la faade du gra tte-c ie l a t [...]

rendue plus conome en nergie en amliorant l'isolation thermique.

ecb.europa.eu

Сразу

[...] после этого он сказал, что это полит ic a l фасад .

www2.parl.gc.ca

Tout de suite aprs, il a dit

[...] qu'il s'a gi ssait d ' un e faade p ol iti que .

www2.parl.gc.ca

К фасаду ea s t фасад добавлен балкон с балюстрадой, поддерживаемой колоннами, перед центральным зданием.

patrice-besse.co.uk

La faade Est a t agrmente au premier tage d'un balustrades soutenu par des columnsnes, au devant du corps d ' жильё c entral.

patrice-besse.com

И большеберцовая, и малоберцовая кости

[...] были трещиноватыми a n d выступающими t h ro ugh a большой [...]

зияющая рана.

junobeach.org

Le tibia et le pron taient

[...] Fractur s et faisaien t saillie p ar un e large [...]

blessure ouverte.

junobeach.org

Выступ

[...] опасности (включая di n g выступающие o b je cts, ширина, [...]

высота, верхние опасности)

otc-cta.gc.ca

les Risk que prsentent les objets en

[...] saillie ( y comp ris la lar geur , la hauteur, [...]

les objets suspendus)

otc-cta.gc.ca

Его челюсть сильная a n d выступающая , h - глаза глубоко посажены и близко к его челюсти.

euro-cordiale.lu

Sa mchoire est

[...] forte e trs avance, se s yeux sont enfoncs et rapprochs de sa mchoire.

euro-cordiale.lu

Он был разделен на t o с выступом a v и t-корпус с [...]

женских фигур кариатид. Их элегантная прическа была вырезана из

г. [...]

цельный блок с гербом, яйцом и дротиком и счетами, имитирующими «корзину», составляли капитал.

en.mercatiditraiano.it

L'attique

[...] s'articule en a vant -co rps saillants sou ten ant de s цифры [...]

fminines de Caryatides: leur lgante coiffure est

[...]

sculpte dans un seul bloc avec le tortillon, la kymation ionique et l'abaque imitant un panier transform en chapetau.

fr.mercatiditraiano.it

Вы должны ma k e выступать p a rt s хорошо видно [...]

, если вы не можете легко их покрыть.

et.amazone.de

Il est ncessaire de

[...] сигнализатор les lmen ts saillants si la d p ense ncessaire [...]

leur окупаемость, не подлежащая выплате.

et.amazone.de

Его челюсть le s s выступающая b u t еще достаточно выраженная.

euro-cordiale.lu

Sa mchoi re est moi ns avance ma is encor e Assez forte.

euro-cordiale.lu

Фактически, учитывая, что не было достаточно места, чтобы построить настоящую вещь, псевдопортики были

[...]

построено с колоннами, которые были частью стены позади них, и

[...] которые имеют t h e выступающие e l em [...]

антаблемент.

en.mercatiditraiano.it

L'espace tant insuffisant pour raliser de vrais portiques, на

[...]

ralisa en effet des pseudo-portiques avec descolnes полагается на au mur de derrire par

[...] насадки d 'enta ble men т сайллантов .

fr.mercatiditraiano.it

Несколько крупных камней могут быть se e n выступающими f r om землей вокруг насыпи и впадины.

grand-pre.com

On peut apercevoir quelques grosses roches qui sortent du sol autour du monticule et autour de la dpression.

grand-pre.com

Цилиндр клавишного выключателя не должен

[...] выступают более чем на 1 мм из кожуха, и t h e выступают p a rt должны иметь коническую форму.

eur-lex.europa.eu

Le cylindre de l'interrupteur cl ne doit

[...] pas fai re saillie de plus de 1 мм на ботье; la pa rt ie en saillie doit t re conique.

eur-lex.europa.eu

Два ряда по

[...] small more or le s s выступ p a pi llae выровнены [...]

на дорсальной поверхности.

unesdoc.unesco.org

Deux range de petites

[...] papilles p lu s ou mo ins saillantes son t a lign e s sur [...]

la face dorsale.

unesdoc.unesco.org

Однако эти фрагменты и соседние окна

[...]

имел канавки от стружки, превышающие рекомендуемый допуск, а некоторые из

[...] канавки имели cr ac k s выступающие i n te в конечном итоге.

tsb.gc.ca

Toutefois, les fragments disponibles et les hublots adjacents prsentaient des rainures de surface de sizes

[...]

suprieures la tolrance prescrite et specifices rainures prsentaient des criques radiales

[...] qui se prop ag eaien t vers l 'int ri eur.

tsb.gc.ca

Сайдинг для структурированных фасадов зданий

А. Поле

Изобретение относится к сайдинговому элементу для создания конструктивного фасада зданий.

B. Уровень техники

Элемент сайдинга этого типа описан в еще неопубликованной заявке на европейский патент 04 030 577.3-2303.

Элементы сайдинга этого общего типа, описанного, например, в вышеупомянутой еще неопубликованной европейской патентной заявке, используются в различных формах для наружного покрытия зданий различных типов, таких как складские здания, производственные здания, прибытие в аэропорт и терминалы отправления и сельскохозяйственные сараи, а также частные дома, чтобы придать им стойкую к атмосферным воздействиям внешнюю обшивку. Изначально для этих целей использовались профильные листо-металлоконструкции, которые были и остаются на рынке в виде узлов большой площади.Хотя сейчас, как и раньше, эти блоки большой площади используются для таких целей, ради большей вариативности использования все чаще желательно использовать элементы сайдинга меньшей площади, с помощью которых такая же или даже улучшенная устойчивость к атмосферным воздействиям и герметичность позволяет более индивидуально проектировать внешнюю конструкцию зданий, снабженных такими элементами сайдинга.

Особенно хорошо это может быть выполнено, например, с элементами сайдинга, которые описаны в вышеупомянутой, еще неопубликованной заявке на европейский патент.

Одна из фундаментальных характеристик зданий, например, в случае здания блочной формы, заключается в том, что после возведения его четыре внешние стороны (четыре из которых здесь указаны исключительно в качестве примера) подвергаются воздействию различных условий окружающей среды, таких как солнечный свет, дождь и снег, ветер и пыль, а также материалы, которые уносятся или растворяются в воздухе или присутствуют в нем в корпускулярной форме. Подводя итог, можно сказать, что в конечном итоге все четыре внешние стороны того, что представляет собой, например, блочное здание, обычно подвергаются совершенно различным факторам окружающей среды, которые, в свою очередь, влияют на элементы здания, расположенные за элементом сайдинга, а также по внутренней части здания.Если, как это всегда делалось до сих пор, здание снабжено на всех четырех внешних фасадах (чтобы оставаться в соответствии с примером, приведенным здесь) с одинаковыми элементами сайдинга, то различные условия окружающей среды не принимаются во внимание, как упоминалось выше в качестве примера. , что приводит к недостаткам, заключающимся в том, что внешняя сторона на солнечной стороне здания, например, из-за солнечного света, нагревается больше, чем хотелось бы, и, несмотря на лучший изоляционный материал на фасаде или в конструкции здания, это отопление является ощутимым, в то время как, наоборот, внешняя сторона здания, подверженная воздействию первичного направления ветра, извлекает тепло, которое, несмотря на наилучший возможный изоляционный материал на строительных элементах рядом с элементами сайдинга, также ощущается внутри здания.

В результате в зданиях могут возникать совершенно разные температуры в различных пространственных объемах, и этот эффект становится еще более выраженным, если интерьер разделен на отдельные зоны (комнаты), так что снова необходимо принять меры для отвода тепла. в определенных зонах (с помощью охлаждающих устройств) или подача тепла в определенные зоны (с помощью нагревателей).

Соответственно, целью изобретения является создание сайдингового элемента, который не только обеспечивает быстрое, плотное и стабильное по размерам облицовку фасадов зданий, но также дает возможность простым способом выдерживать различные основные погодные или климатические условия, которые преобладают. на разных боковых сторонах здания, так что в широком диапазоне можно быть уверенным, что без дополнительных дополнительных технических средств достигается по существу однородный микроклимат помещения в здании, облицованном элементами сайдинга согласно изобретению, а в конечном итоге Анализ фасад здания может быть облицован лишь несколькими элементами сайдинга с различной структурой, которые имеют одинаковую фундаментальную конструкцию, и, таким образом, предъявляемые требования могут быть удовлетворены простым способом.

Согласно изобретению эта цель достигается с помощью сайдингового элемента, который имеет, по существу, плиточную форму и который в поперечном сечении имеет, по меньшей мере, один выступ, имеющий двумерную поверхность и выступающий из плоскости плиточного элемента.

Можно не только выгодно снабдить плиточные сайдинговые элементы, которые в конечном итоге могут иметь произвольную подходящую длину и произвольную подходящую ширину, но также из-за выступа, который выступает из плоскости плиточного элемента, что по сути является На строго плоской плоскости плиточный элемент может быть хотя бы частично профилирован.В этом контексте следует понимать, что выступ означает, что выступ лежит в другой плоскости, проходящей, по существу, параллельно плоскости пластинчатого элемента; то есть, более точно, элемент сайдинга имеет по меньшей мере две внешние плоскости, разнесенные друг от друга. В результате, учитывая подходящие размеры отдельных плоскостей, тот факт, что солнечный свет ожидается на определенной внешней стороне здания, можно надлежащим образом решить, либо уменьшив отражения определенным образом, либо настроив их определенным образом по всей внешней поверхности. поверхность элемента сайдинга.

Плоскость пластинчатого элемента и плоскость выступающего элемента, образованные выступом, могут быть выполнены по существу параллельными, но они также могут быть наклонены под острым углом друг к другу.

Чтобы можно было соединить множество элементов сайдинга друг с другом быстро и надежно и по существу без инструментов или внешних средств, плиточный элемент имеет соединительные устройства на практически диаметрально противоположных сторонах, так что, например, если элемент сайдинга установлен вертикально на На внешней стене или подконструкции здания имеются соединительные устройства сверху и снизу, которые позволяют соединять смежные сайдинговые элементы с любой стороны с плиточным элементом.

Для достижения как можно более плотного соединения с соседним сайдинговым элементом выгодно, чтобы одно соединительное устройство было выполнено в виде выступа поперечного сечения, похожего на распорку, а другое соединительное устройство было выполнено в виде принимающей часть П-образного сечения. Таким образом, простым способом распорный выступ одного элемента сайдинга может быть вставлен с возможностью отсоединения в U-образную принимающую часть элемента сайдинга, примыкающего к нему, для соединения.Еще одно преимущество такой компоновки состоит в том, что при ремонте, техническом обслуживании и замене элементы сайдинга можно просто отделить друг от друга, потому что подпорочный выступ одного элемента сайдинга можно просто вытащить из U-образной формы. получение прилегающей к нему части элемента сайдинга.

Возможность замены относится не только к тому факту, что возможно поврежденные элементы сайдинга должны быть легко заменены, но также и к тому, что из-за структурно желаемых изменений или измененных параметров окружающей среды, которые относятся к облицовке здания согласно изобретению, другие элементы сайдинга, которые также входят в объем изобретения, могут быть установлены в желаемых местах здания.

Как уже предлагалось вначале, выступ может быть выполнен в виде по существу плоской частичной плоскости рядом с плоскостью плиточного элемента сайдингового элемента; Под этим подразумевается, что это означает, что плоскость выступа может быть выполнена просто смещенной на определенную величину от плоскости пластинчатого элемента и параллельно ей, или может быть наклонена, смещена на определенную величину, под небольшим острым углом относительно на плоскость плиточного элемента.

В другом варианте осуществления сайдингового элемента выступ в поперечном сечении имеет структуру в виде по существу U-образного профиля; Преимущественно в поперечном сечении боковые стороны выступа соединяются с плоскостью выступа и / или плоскостью пластинчатого элемента по существу под тупым углом, и при желании может быть желательно образовать угол приблизительно 90 °.

По крайней мере, когда сайдинговый элемент установлен вертикально, формирование угла между плоскостью плиточного элемента и плоскостью выступа в виде тупого угла имеет то преимущество, что вода может легко стекать из-за присущего наклона боковых сторон, и вместе с этим , любые скопившиеся частицы грязи также можно смыть. Часто бывает выгодно сформировать боковую поверхность под углом около 90 °, где расположена U-образная принимающая часть одного сайдингового элемента для приема подпорочного выступа соседнего сайдингового элемента, чтобы гарантировать, что стойкообразный выступ может быть практически введен путем принудительного зацепления с U-образной приемной частью, так что обеспечивается плотное соединение между соседними элементами сайдинга.

В частности, по сравнению с шириной между распорным выступом и U-образной принимающей частью соединительного элемента гораздо большей длины, которая может составлять, например, до 6 метров или более, это выгодно, по крайней мере, на сторона выступа, обращенная к плоскости элемента в виде плиты, для обеспечения множества выступающих ребер, проходящих в продольном направлении элемента в форме плиты, что, таким образом, обеспечивает легко достижимое увеличение продольной устойчивости элемента сайдинга.Выполнение выступающих ребер на стороне выступа, которая не видна снаружи в установленном состоянии сайдингового элемента, имеет дополнительное преимущество, заключающееся в том, что ни влага, ни частицы пыли не могут оседать там в результате погодных факторов в непосредственной близости от облицовки здания. согласно изобретению.

В дополнение к описанной выше возможности увеличения устойчивости сайдингового элемента в продольном направлении или в качестве альтернативы, может быть выгодно, по крайней мере, на одной стороне плоскости плиточного элемента обеспечить, по крайней мере, один выступ, продолжающийся по существу в продольное направление пластинчатого элемента, которое также может быть предусмотрено на стороне выступа, ориентированной к плоскости пластинчатого элемента.Выступ или выступы могут быть выполнены в виде выступов из плоскости выступов или из плоскости пластинчатого элемента и могут выступать или углубляться.

В качестве дополнительного положения, в дополнение или в качестве альтернативы выступам в виде распорки, в соответствии с еще одним вариантом выполнения сайдингового элемента, может быть выгодно включить на стороне выступа, ориентированной от плоскости плиточного элемента, пластинчатый элемент - множество канавок, которые проходят по существу в продольном направлении пластинчатого элемента.Эти желобчатые углубления в первую очередь увеличивают продольную устойчивость сайдингового элемента. Пазообразные углубления, которые предпочтительно имеют треугольное поперечное сечение, в этом варианте осуществления имеют то преимущество, что дождевая вода не может накапливаться в углублениях, поскольку она вытекает, и, кроме того, любые частицы грязи, которые могут там осесть, смываются дождевой водой, так что что нет необходимости опасаться ухудшения внешнего эстетического впечатления, создаваемого элементом сайдинга частицами грязи, тем не менее, особенно в случае элементов сайдинга большой длины, достигается дополнительная стабильность.

Для достижения возможно более целенаправленной степени отражения солнечного света, что является целью сайдинговых элементов, в еще одном предпочтительном варианте сайдингового элемента предусмотрено множество выпуклостей, которые проходят по существу в продольном направлении плиты. , и которые выступают из плоскости выступов и выполнены за одно целое с выступами и выполнены в поперечном сечении как по существу в форме части круга.

Таким образом, в зависимости от количества выпуклостей на соединительный элемент и размера радиуса частичного круга отражательные свойства сайдингового элемента для площади здания, на которой будет использоваться сайдинг, могут быть целенаправленно отрегулированы. или надлежащим образом учтены, с дополнительным преимуществом, заключающимся в том, что в то же время достигается увеличение продольной и поперечной устойчивости за счет частично круглых выпуклостей, проходящих в продольном направлении сайдингового элемента.

Материал, из которого может быть изготовлен элемент сайдинга, может быть в принципе произвольно подходящим материалом, способным противостоять воздействиям окружающей среды, которым подвергается здание, облицованное элементами сайдинга согласно изобретению после возведения. Этот материал может быть, например, металлом, например алюминиевым сплавом; в качестве альтернативы материал также может быть пластиком, необязательно армированным волокном или металлом. Материал также может быть по меньшей мере частично оптически прозрачным материалом, таким как оптически прозрачный пластик.Таким образом, визуально прозрачные конструкции могут быть целенаправленно созданы на здании, и даже если визуально прозрачные сайдинговые элементы, как описано выше, конструктивно используются, нет результирующего вмешательства в общий существующий видимый внешний вид здания.

Далее изобретение будет подробно описано в сочетании со следующими схематическими чертежами в терминах различных вариантов осуществления сайдинговых элементов изобретения. На чертежах:

РИС. 1 на виде сбоку показан элемент сайдинга в одной базовой конструкции;

РИС.2 - вид сбоку сайдингового элемента по фиг. 1, в котором на одной стороне элемента предусмотрены бороздчатые углубления, а на другой стороне элемента - множество выступающих выступов;

РИС. 3 на виде сбоку показывает сайдинг-элемент, площадь которого по существу соответствует площади плоскости плоского элемента, и в котором плоскость выступа закрыта боковыми сторонами, которые проходят под тупыми углами к плоскости пластинчатого элемента;

РИС. 4-6 - виды сбоку - элементы сайдинга, в которых имеется множество по существу частично круглых выпуклостей, выполненных в плоскости выступа;

РИС.7 в перспективе показано здание, облицованное элементами сайдинга согласно изобретению и в котором использованы различные конструкции элемента сайдинга согласно изобретению; и

ФИГ. 8 - увеличенный фрагмент фиг. 7.

Сначала обратимся к иллюстрации сайдингового элемента 10 на ФИГ. 1 будет подробно описан сайдинговый элемент 10 . Элемент сайдинга 10 служит для создания фасада 11 строительных конструкций 12 , как показано на фиг.7 и 8. Сайдинг 10 по существу содержит пластинчатый элемент 13 , который имеет выступ 15 , который выступает из плоскости 14 пластинчатого элемента 13 . Вид на фиг. 1, что также относится к фиг. 2-6 - вид сбоку или на конец сайдингового элемента 10 . Ширина, или как показано на фиг. 1-6, высота элемента сайдинга 10 находится в диапазоне примерно 200 мм, хотя здесь это сделано только в качестве примера для лучшего понимания основных размеров элемента сайдинга 10 .Для готовых изготовленных элементов сайдинга 10 длина одного элемента сайдинга 10 , или, другими словами, длина в его продольном направлении 22 - см. Фиг. 8 - составляет, например, 6 м и более, и эти длины могут быть отрезаны до нужной длины или необходимой длины для строительства или здания 12 для готовых сайдинговых элементов 10 по изобретению.

Плиточный элемент 13 , на его диаметрально противоположных сторонах 130 , 131 , имеет соединительные устройства 133 , 134 , с помощью которых соответствующий соседний элемент сайдинга 10 может быть соединен с Элемент сайдинга 10 .В элементах сайдинга 10 , показанных на чертежах, соединительное устройство 133 выполнено в виде выступа 135 с поперечным сечением в виде стойки, а другое соединительное устройство 134 выполнено в виде приемной части 136 U -образное сечение. Стойкообразный выступ 135 одного сайдингового элемента 10 может вставляться с возможностью отсоединения в U-образную принимающую часть 136 сайдингового элемента 10 , примыкающего к нему, для соединения.

В принципе, однако, соединительные элементы произвольной формы возможны в сочетании с сайдинговым элементом 10 согласно изобретению, так что описанные выше соединительные элементы должны рассматриваться только как один возможный вариант соединения, хотя тот, который полностью доказал сам в использовании; см. также подробное описание этих соединительных элементов в связи с элементами сайдинга 10 в еще неопубликованной заявке на европейский патент 04 030 577.3-2303, которая включена сюда посредством ссылки.

В варианте выполнения сайдингового элемента 10 , показанном на фиг. 1, выступ 15 выполнен большим по сравнению с остальной частью практически плиточного элемента 13 , который охватывает практически всю плоскость плиточного элемента 14 сайдингового элемента 10 , плоскость этого плиточного элемента. как показано на фиг. 1 в виде воображаемой штрихпунктирной линии, и это также относится к варианту осуществления сайдингового элемента на фиг. 2.

В элементе сайдинга 10 фиг.3, выступ 15 по площади практически равен площади плоскости 14 пластинчатого элемента. Размеры площадей плоского элемента 14 , которые можно увидеть в качестве примеров на чертежах, с одной стороны, и плоскости 16 выступа 15 , с другой стороны, следует понимать как только примеры. Для сайдинговых элементов 10 возможны все размеры соответствующих площадей выступов 15 или плоскости плит 16 .Однако для всех элементов сайдинга 10 , показанных здесь, также верно и то, что продольное сечение выступа 15 имеет структуру в виде U-образного профиля, что особенно хорошо видно из рисунка. элемента сайдинга 10 на ФИГ. 3. Боковые поверхности 17 , 18 , посредством которых выступ 15 соединяется с плоскостью выступа 16 с одной стороны и с плоскостью плиточного элемента 14 с другой, соединяет плитоподобный плоскость элемента 14 с плоскостью выступа 16 под тупым углом 19 , который на фиг.3 по сравнению с реальным сайдингом 10 для ясности. Однако этот угол 19 также может быть выполнен равным примерно 90 ° для обеих боковых сторон 17 , 18 или по меньшей мере для одной боковой поверхности 17 (см. Фиг.1 и 2).

Во всех элементах сайдинга 10 , показанных на фиг. 1-6, множество выступающих ребер 23 , идущих в продольном направлении 22 пластинчатого элемента, предусмотрено на стороне 20 выступа 15 по направлению к плоскости пластинчатого элемента 14 .Выступающие ребра 23 также могут быть предусмотрены на стороне 20 плоскости 14 плиточного элемента, что особенно ясно показано, например, на иллюстрации сайдингового элемента 10 на фиг. 3.

В качестве дополнительного положения в дополнение к выступающим ребрам 23 или в качестве альтернативы им могут быть предусмотрены выступы 26 , которые расположены на стороне 20 по направлению к плоскости выступа 16 ориентированы на плиточную плоскость 14 сайдинга 10 .На противоположной стороне 21 выступа 15 могут быть выполнены углубления 25 в виде канавок. На иллюстрации на фиг. 2, желобчатые углубления 25 и подпружиненные выступы 26 выполнены выровненными друг с другом в поперечном направлении относительно выступа 15 . Ребристые выступы 23 , желобчатые углубления 25 и подпружиненные выступы 26 в сайдинговых элементах 10 , показанных на чертежах, проходят в продольном направлении 22 плиточного элемента (см. Также ФИГ. .8).

В дополнение к ребрам 23 или, альтернативно, может быть предусмотрен по меньшей мере один выступ 24 , продолжающийся по существу в продольном направлении пластинчатого элемента.

В элементах сайдинга 10 , как показано на фиг. 4-6 предусмотрены выпуклости 27 , которые также проходят по существу в продольном направлении 22 пластинчатого элемента. Выступы 27 выступают из плоскости выступа 16 и образованы за одно целое с выступом 15 .На изображении элемента сайдинга 10 на фиг. 4-6, выпуклости 27 показаны по существу в форме части круга в поперечном сечении, но также возможно сконфигурировать их с произвольной другой формой поперечного сечения, такой как форма части эллипса или в виде части параболы.

Сайдинг 10 может быть изготовлен, например, в виде экструдированной профилированной детали, например, из металла, в частности из алюминиевого сплава, или, по меньшей мере, частично из оптически прозрачного пластика, а также, необязательно, из стекла на минеральной основе.

    • 10 Сайдинговый элемент
    • 11 Фасад
    • 12 Строительная конструкция
    • 13 Плиточный элемент
    • 130 Боковой элемент в виде плиты 131123 Боковой элемент
    • плиты
    • 133 Соединительное устройство
    • 134 Соединительное устройство
    • 135 Выступ
    • 136 U-образная приемная часть
    • 14 Плоскость элемента в виде плиты или плоскость плиты
    • 150003
    • 16 Плоскость выступа
    • 17 Боковая поверхность выступа
    • 18 Боковая поверхность выступа
    • 19 Угол
    • 20 Боковая часть (в сторону плоского элемента
    • 210004 (вдали от плоскости плиточного элемента)
    • 22 Продольное направление пластинчатого элемента
    • 23 Выступающие ребра
    • 24 Строповидный выступ
    • 25 Канавчатый выступ
    • 26 Пружинный выступ для концевой части
    • 195
      Пружинный выступ 195

      195

      эта большая горизонтальная конструкция под внешним окном?

Здание, о котором идет речь, является домом Чикагской лирической оперы, построенной в 1929 году.В Институте искусств Чикаго есть самая четкая фотография западной экспозиции, которую я когда-либо видел.

Определение используемых архитектурных стилей позволит нам сфокусировать поиск по названию конкретного украшения. В поисках этого я обратился к The History of the Civic Opera House , где сказано:

Декоративный характер всего здания - гибрид стилей модерн и ар-деко . Комедийно-трагедийные маски и рог изобилия инструментов изобилуют игривыми украшениями вокруг входов, вдохновленными Парижской оперой, спроектированной Жаном-Луи-Шарлем Гарнье.

Также полностью обсуждается история здания по адресу The City of Chicago Landmark Designation Report , который содержит описание декоративного стиля, использованного главным дизайнером Альфредом Шоу на странице 12:

Дизайнер Альфред Шоу «... ценил классику, Шоу стремился привнести современную интерпретацию в ее использование в современном дизайне»

И дальнейшее изучение страниц 6-7 и 11-14 документа Landmark, кажется, поддерживает идею современной интерпретации классической темы.

Учитывая это, я считаю, что элемент является современной интерпретацией или выражением классического антаблемента . Маски на его лицевой стороне представляют собой фризовых элемента .

Из Columbia Electronic Encyclopedia ™ (2013, Columbia University Press), например:

Антаблемент

ntăb`ləcho͝or
Целый блок горизонтальных элементов над колоннами или пилястрами в классической архитектуре - греческой, римской или ренессансной.

Высота антаблемента по отношению к поддерживающей его колонне варьируется от до трех порядков: , дорического, ионического и коринфского, но в римской интерпретации и интерпретации эпохи Возрождения она обычно составляет около одной четвертой высоты колонны.

Составными элементами антаблемента являются архитрав, который опирается непосредственно на абак, или верхний элемент крышки колонны; фриз; и карниз, или самый верхний элемент.

По существу антаблемент представляет собой развитие примитивной перемычки , которая охватывает две стойки и поддерживает концы стропил крыши.

В ренессансных и современных моделях антаблемент также используется на стене как венчающий элемент или как горизонтальная полоса, независимо от колонн .

Но я думаю, что мы можем получить даже более конкретную информацию. Если изучить фотографии на сайте Lyric Opera, а также страницу 9 отчета Landmark Designation, можно увидеть фронтон , который был удален на несколько этажей выше того, что я назвал антаблементом .

Это сделало бы рассматриваемую конструкцию стилизованной под цоколем с использованием порядка ¹ антаблемента .Это подтверждается прокрученными кронштейнами (как было отмечено в предыдущем ответе), начинающимися примерно на шесть этажей над рекой. Колонны больше напоминают декор, чем рельеф или структуру.

Удаление фронтона обрамляет «цоколь» во многих отношениях, что требует изучения в его едином (и первоначальном) контексте, который представляет собой всю западную стену, а не отдельно взятый и застрявший.

Со страницы 174 из Архитектура для общества и зрелищ: Крытая арена в Северной Америке, 1853-1968 гг. :

.Стеновые пространства рассматривались как декоративные поля, не украшались, а выделялись как плоские поверхности на фоне зон сфокусированного орнамента, как это было, например, на берегу реки в здании Civic Opera Building в Чикаго (Graham, Anderson, Probst & White , 1929).


¹ Порядок определение: 19. Архитектура a. Любой из нескольких стилей классической архитектуры, характеризующихся типом используемых колонн и антаблементов. Из пяти общепринятых классических орденов дорический, ионический и коринфский ордены являются греческими, а тосканский и композитный - римскими.

балконов выступают из многоквартирного дома KWK Promes в Польше

Внешний вид этого жилого дома в Польше, спроектированного местной архитектурной фирмой KWK promes, составляет впечатляющий фасад с выступающими балконами. , расположенный в центре Катовице - когда-то динамично развивающегося промышленного города - UNIKATO представляет собой малобюджетное здание, которое возрождает жизнь в том, что сейчас является безлюдным центром города, где преобладает автомобильное движение.

изображения любезно предоставлены KWK promes
фото juliusz sokolowski

балконы выполнены в монолитной конструкции, их стальные ограждения облицованы цементными панелями и покрыты штукатуркой. они расположены в одном направлении на всех фасадах, а их положение смещено по отношению к неправильному контуру здания. они предлагают дополнительное место для хранения вещей и открытое пространство для каждой небольшой квартиры.

Многоквартирный дом вдохновлен довоенной, загрязненной смогом модернистской архитектурой города, с которой он устанавливает диалог: 'модернистские здания Катовице, когда-то светлые, в течение многих лет подверженные воздействию смога , постепенно пачкался и стал почти черным », - поясняет Промес KWK.

«их белые окна всегда контрастируют с черным фасадом. это наблюдение послужило источником вдохновения для проекта. из соседнего дома мы взяли характерный мотив балкона по отношению к окну. полная балюстрада закрывает выход, благодаря чему все окна кажутся квадратными. »

Еще одна отсылка к окружающей среде - это мотив цоколя соседних зданий, который простирается по всему фасаду. с другой стороны, где UNIKATO граничит с отдельно стоящей виллой, цоколь становится забором, относящимся к забору, окружающему виллу.

фирма была ограничена чрезвычайно низким бюджетом, который позволял использовать экономичные методы строительства. Блок состоит из монолитной каркасной конструкции, заполненной стеной из керамического пустотелого кирпича, лестницы из необработанного железобетона, белых пластиковых окон и штукатурки на фасаде с применением пенополистирола и штукатурки.

Здание оборудовано установками, минимизирующими потребление энергии, и питается от экологической муниципальной сети. , несмотря на ограниченный бюджет, крыша выполнена в зеленом цвете - она ​​поглощает пыль и смог и улучшает микроклимат. Между тем, основание здания отделано дешевым алюминиевым листом, который постепенно тускнеет.

информация о проекте

команда дизайнеров: Роберт Конечны KWK promes
Лисичин харзин
проект: марзин харцаньск and aneta świeżak
строительство: kornel szyndler proeco
расположение: катовице, польша

kieron marchese I designboom

22 января 2020 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
