Виды вентилируемого фасада: Виды облицовки вентилируемых фасадов

Конструкция вентилируемого фасада. Виды вентилируемых фасадов.

Навесной вентилируемый фасад представляет собой систему, состоящую из материалов облицовки, подоблицовочной конструкции и слоя теплоизоляции. При этом, облицовочный слой крепится к несущей стене таким образом, чтобы между облицовкой и слоем теплоизоляции образовалась вентилируемая воздушная прослойка. Под действием естественной тяги воздуха в прослойке образуется воздушный поток направленный снизу вверх, способствующий удалению влаги из конструкции. Это принципиальное отличие конструкции вентилируемого фасада от других фасадных систем.

Подоблицовочная конструкция вентилируемого фасада состоит из кронштейнов, которые крепятся непосредственно к несущей конструкции (стене или перекрытию) и профилей, устанавливаемых на кронштейны, к которым с помощью специальных крепежных элементов прикрепляется облицовочный материал. Подконструкция может выполняться из нержавеющей стали, оцинкованной стали, оцинкованной стали с порошковой окраской (черной), сплавов или алюминия.

В качестве утеплителя в навесных фасадных системах применяются жесткие плиты из влагостойкой и водоотталкивающей минеральной ваты. Утеплитель монтируется на наружной поверхности стены с помощью дюбелей, специальных профилей и т.п. Снаружи утеплителя, для его защиты от эмиссии волокна (выноса волокон минеральной ваты за счет движения воздуха в прослойке), фильтрации воздуха (продувания) и увлажнения атмосферными осадками, которые могут попадать через зазоры в облицовке, устраивается гидроветрозащитная мембрана. Утеплитель для вентилируемого фасада может быть кашированным мембраной (т. е. с приклеенной гидроветрозащитой), а также мембрана может натягивается цельными холстами по некашированной теплоизоляции при возведении системы вентилируемого фасада прямо на стене. Мембрана это материал с односторонней проводимостью влаги из конструкции стены в направлении улицы. Это позволяет защитить утеплитель от увлажнения, при этом пары из помещения беспрепятственно выходят в вентилируемое пространство. Кашировка используется для борьбы с вибрацией гидроветрозащитной мембраны.

Облицовочные материалы в конструкции вентилируемого фасада выполняют защитную и декоративную функции. Облицовка защищает утеплитель, подоблицовочную конструкцию и стену здания от повреждений и атмосферных воздействий. В то же время облицовочные панели являются внешней отделкой здания и формируют его эстетический облик. Для изготовления панелей применяют металлы, композитные материалы, бетоны, фиброцемент (цементно-волокнистые материалы), керамический гранит, стекла со специальным покрытием, ламинаты высокого давления. Защитно-декоративные покрытия облицовки вентиляционного фасада могут имитировать традиционные материалы: камень, дерево, кирпич; подчеркивать современность и необычность за счет применения металла, цвета, фактуры, и т.п. В последнее время все чаще в развитых странах можно встретить вентилируемые фасады облицованные солнечными батареями, подробнее об этом в статье Солнечные батареи и вентилируемый фасад.

Преимущества и недостатки вентилируемого фасада

Как мы видим навесной фасад с вентиляционным воздушным зазором представляет собой сложную инженерную систему. Ее популярность обусловлена рядом конструктивных, архитектурных и технологических преимуществ перед другими фасадными конструкциями.



К конструктивным можно отнести:

— наличие прослойки существенно улучшает влажностное состояние утеплителя в вентилируемом фасаде. С помощью воздушного потока циркулирующего в зазоре влага естественным путем отводится из системы, т. е. вентилируемый фасад постоянно работает на поддержание требуемого влажностного режима ограждения.

— применение эффективных утеплителей с малым коэффициентом теплопроводности повышает энергетическую эффективность ограждающей конструкции. Причем систему можно использовать как при новом строительстве, так и при реконструкции, для существенного повышения энергетической эффективности существующих зданий, не отвечающим современным условиям по энергосбережению.

— Возможность применения системы вентилируемого фасада под кирпич и бетонное основание, а при креплении кронштейнов в торцы перекрытия, практически вне зависимости от материала ограждающей конструкции.

— расположение теплоизоляции снаружи способствует увеличению теплоаккумулирующей способности массива стены, что важно при перебоях в отоплении здания.

— в летние месяцы воздушный зазор вентфасада снимает проблему перегрева стен.

— применение навесного фасада и теплоизоляционного слоя снаружи стены существенно повышают звукоизоляционные характеристики стены.

— в отличие от других систем — альтернатив вентилируемого фасада (облегченная кирпичная кладка, «мокрая» штукатурная система) позволяет свободно заменять входящие в нее материалы от облицовки до утеплителя.



С архитектурной точки зрения важными характеристиками являются:

— высокие эстетические качества фасада, разнообразие облицовочных материалов, создаваемых ими фактур и цвета вентилируемого фасада.

— гибкость архитектурных форм, создаваемых вентилируемыми фасадами. Это позволяет воплощать самые сложные архитектурные проекты и идеи, невозможные к реализации с помощью других фасадных систем.



К технологическим преимуществам вентилируемого фасада можно отнести:

— высокую скорость возведения конструкции вентилируемого фасада.

— исключение при производстве работ «мокрых» процессов, что позволяет без существенной разницы вести работу, как в летние, так и зимние месяцы.



Система не лишена недостатков, например, при определенном направлении ветра в воздушной прослойке может возникать шум и хлопки, при монтаже качество стен оснований зачастую не соответствует требуемому уровню, да и расчет вентиляционного фасада значительно сложнее расчета других систем, что порождает множество ошибок при проектировании. Но главным и наиболее существенным недостатком вентилируемых фасадов является пожарная опасность. Подробнее с этим недостатком можно познакомиться в статьях раздела “Безопасность”.



Виды вентилируемого фасада



Для классификации систем вентилируемых фасадов существует множество признаков, рассмотрим наиболее распространенные из них



1) Классификация вентилируемых фасадов по виду облицовочного материала.

– Вентилируемые фасады облицованые керамогранитом (или гранитом). В свою очереь делятся по способу крепления облицовочных плит на фасаде, различают системы с видимым и скрытым креплением.

— Вентилируемые фасады облицованные фиброцементными плитами.

— Вентилируемые фасады облицованные алюминиевыми композитными панелями. (Подробнее об этой облицовке в статье Вентилируемый фасад из алюминиевых композитных панелей)

— Вентилируемые фасады с облицовкой металлическими кассетами.

— Вентилируемые фасады с пластиковым сайдингом.

— Вентилируемые фасады облицованный стеклянными панелями.
— Вентилируемые фасады с деревянной облицовкой.



2) Виды вентилируемых фасадов по материалу несущей подконструкции.

— Вентфасады с подконструкцией из оцинкованной стали.

— Вентфасады с подконструкцией из аллюминия и его сплавов.

— Вентфасады с подконструкцией из нержавеющей стали.

— Вентфасады с деревянной подконструкцией.



3) Виды вентилируемого фасада по типу несущего основания.

— Вентилируемые фасады с креплением к стене. В свою очередь делятся на вентилируемые фасады с кирпичным, бетонным или другим несущим основанием.

— Вентилируемые фасады с креплением в плиты перекрытий.



4) Классификация вентилируемого фасада в зависимости от наличия теплоизоляционного слоя.

— Вентилируесые фасады с утепляющим слоем.

— Вентилируемые фасады без утепления.

виды, монтаж, стоимость м2 в Москве

	Несущая стена Кронштейн Термоизолирующая прокладка Анкерный дюбель Профиль Г-образный Профиль Т-образный Кронштейн угловой Кляммер рядовой Кляммер стартовый Утеплитель Гидро-ветрозащитная паропроницаемая мембрана Тарельчатый дюбель Облицовочная плита Заклёпка вытяжная

1. Теплоизоляция: дополнительный слой отделочного материала позволяет снизить перепады температур внутри здания, также в конструкции предусмотрен слой утеплителя.
2. Звукоизоляция: прочный материал фасада снижает уровень шума от 50 до 70 %.
3. Отсутствие конденсата: в воздушном зазоре между облицовочным материалом и стеной, воздух высушивает образовавшуюся от скачка температуры влагу, защищая фасад от разрушения, а помещение от перепада температур.
4. Удобный монтаж и ремонт: вентилируемый фасад позволяет быстро изменить дизайн фасада здания, осуществить его реконструкцию, отремонтировать уже установленный фасад.

Чтобы решить вопрос утепления, в конструкции навесных фасадных систем используется негорючий утеплитель из каменной ваты. Кроме того, слой утеплителя защищает стены зданий от намокания, промерзания и от их разрушения из-за перепадов температур.
Устройство вентилируемого фасада уникально тем, что стеновые кронштейны подсистемы выступают за слой утеплителя на 40-50 мм, а возникающий зазор между облицовкой и утеплителем вызывает каминный эффект, при котором прогретый воздух поднимается вверх, проветривая таким образом пространство и удаляя влагу.

Именно влага в виде конденсата разрушает стену с одной стороны, и является хорошим проводником холода – с другой. Именно потому эти системы называются вентилируемыми фасадами.



Точный расчет стоимости фасадной системы: +7 (495) 921-40-44



Облицовочные панели также выполняют несколько функций. Во-первых, защитные свойства – защищают стену, металлический каркас и утеплитель от воздействия солнца, ветра, осадков, а также шума. Во-вторых, разнообразие фасадной облицовки даёт много возможностей для декоративного оформления фасада.

Технология вентилируемого фасада очень востребована, потому что затраты окупаются быстро. Эффект проявляется в значительной экономии электроэнергии и тепла, а прочная и надёжная конструкция плюс “сухие” технологии не требуют регулярного ремонта фасада.

При новом строительстве навесная фасадная система зданий экономит толщину стен, а значит не только уменьшает нагрузки и экономит материалы, но и увеличивает площадь внутреннего пространства. Отсутствие “мокрых” процессов означает круглогодичность работ, что значительно ускоряет финансовую отдачу.

Что касается затрат, то стоимость вентилируемой фасадной системы складывается из расходов как на материалы, так и на монтажные работы. Сейчас очень многие облицовочные панели, утеплители и элементы вентсистем производятся в России, и самые экономичные системы оказываются не намного дороже классических устаревших технологий: оштукатуривание и окраска стен, кирпичные кладки и установка железобетонных панелей. Стоимость монтажа вентилируемого фасада зависит от типа конструкции и от вида облицовки, но во многих случаях она соответствует стоимости работ с использованием классических технологий. Квалифицированные сотрудники Центра фасадных систем Рекадапомогут вам определиться с оптимальным выбором.

• Класс пожарной безопасности системы К0
• Группа горючести утеплителей и облицовочного материала НГ или Г1
• Срок службы до 50 лет

Таблица 1. Экономические показатели вентилируемых фасадов

Экономические показатели и преимущества использования	Параметры	Комментарии
Снижение нагрузки на фундамент	Значительное (в зависимости от облицовочного материала)	В сравнении кирпичной стены и вентилируемого фасада
Снижение трудоёмкости	3-5 м.кв./ смена	В сравнении кирпичной стены и вентилируемого фасада
Снижение временных издержек при монтаже	Всесезонность	Применяются «сухие» технологии монтажа
Увеличение полезной площади помещения	0,27 м.кв./ с 1 м.п. периметра этажа	В сравнении кирпичной стены и вентилируемого фасада
Снижение регулярности ремона фасада (относительно «мокрых» фасадов)	Не чаще одного раза в 20 лет	В том числе ввиду защиты стен от осадков

Таблица 2.

Преимущества и недостатки металлических подконструкций

Металлическая подконструкция	Преимущества	Недостатки
Оцинкованная подсистема	– Низкая стоимость оцинкованной стали – Большой выбор простых и экономичных фасадных систем – Складское наличие стандартных элементов	– Низкая коррозионностойкость – Ограниченность сложных технологичных конструкций – Необходимость нанесения полимерного покрытия на элементы фасадной системы
Алюминиевая подсистема	– Низкий удельный вес – Лёгкость обработки из-за хорошей пластичности металла – Возможность изготовления профилей сложных форм методом экструзии – Высокая технологичность фасадных систем	– Относительно высокая цена металла – Высокое температурное расширение – Возможность появления межкристаллической коррозии – Вероятность изготовление элементов фасадной системы на заказ – Невысокая огнестойкость
Нержавеющая подсистема	– Очень высокая коррозионностойкость – Стойкость к воздействию химических реагентов и солей – Огнестойкость – Прочность металлического каркаса – Долговечность	– Очень высокая стоимость стали – Сложность обработки и монтажа из-за высокой твёрдости стали – Относительно высокий удельный вес – Ограниченность выбора сертифицированных фасадных систем – Изготовление элементов  фасадной системы

Консультации по Вашему заказу:

+7 (495) 921-40-44



Легкие материалы для вентилируемого фасада

org/Breadcrumb”>Главная страница /

Блог /

Фасады /

Легкие материалы для вентилируемого фасада

Фасад – лицо дома. Так хочется, чтобы он был красивым, долговечным и современным. Чтобы гости восхищались, а соседи тихо завидовали. Материал при этом должен выполнять конкретные задачи. Сегодня поговорим о вентилируемых фасадах из ДПК.

А как правильно подобрать внешние отделочные материалы? Хочется, чтобы они сочетали  множество качеств, технических и эстетических, одновременно:

• устойчивость к разным погодным условиям,
• теплоизоляция,
• гидроизоляция,
• сохранение свойств  при перепадах температур,
• естественная вентиляция,
• невосприимчивость к УФ-лучам, гнили, грибку, вредителям,
• высокая прочность и долговечность,
• негорючесть,
• безопасность  и экологичность,
• легкий уход,
• простой монтаж,
• адекватная качеству цена.

Выбор отделочных материалов велик. Но список требований сужает возможные варианты.

Что такое вентилируемый фасад?

Навесной вентилируемый фа­сад – разновидность многослойных фасадных систем, направленных на повышение энергоэффективности зда­ний и придания им привлекательности. Об­лицовочный материал такого фасада крепит­ся к стене дома на каркасе, внутри которого свободно циркулирует воздух, исключая вы­падение конденсата в конструкциях.

Обыч­но система вентилируемого фасада состоит из трех слоев: к стене крепится утеплитель, затем идет воздушная прослойка, а сверху – облицовочный материал. Дополнительно утеплитель может укрывать­ся мембраной для защиты от ветра и влаги.

Наиболее популярные и легкие виды облицов­ки вентилируемого фасада: металли­ческие панели, сайдинг, стекло, дерево, фасадная доска из ДПК. Ее иногда называют фасадным планкеном. Фасадная доска  служит как эстетическим, так и конструктивным решением: под отделку прячутся элементы коммуникаций, тепловая и звуковая изоляция. В результате получается стена-бутерброд, за которой комфортно жить. И на которую приятно смотреть.

Есть также более «тяжелые» (пусть вас не смущает это слово!) варианты – керамогранит или фиброцементные плиты. Они смотрятся надежно и основательно и, как правило, нравятся тем, кто выбирает каменные дома, урбанистический или классический стиль.

Самые популярные виды планкена для вентфасадов

Дерево  проходит по большей части критериев и спотыкается всего на нескольких пунктах. Деревянная отделка фасада требует покрытия лакокрасочными материалами хотя бы раз в пару-тройку лет. Дерево гниет, изнашивается от погодных условий, теряет свои эстетические качества. Боится огня. А разные жуки-пауки не прочь полакомиться отделкой вашего дома. В остальном же дерево – отличный материал с конкурентоспособной ценой.

Сайдинг  в понимании  большинства российских покупателей – это дешевые ПВХ-панели или плитки. Он может быть практически любого вида и состава: пластиковые покрытия «под камень», поливинилхлоридная вагонка,  виниловые профили. Существует еще алюминиевый сайдинг – металлоконструкции, которые, как правило, используются в промышленном строительстве. Сайдинг практически не горит (кроме некоторых видов), а тлеет, но мангал все-таки лучше поставить подальше от дома, обитого сайдингом. Вредители им не интересуются, гниль и грибок редко образуются на таких поверхностях. Разброс по цене привлекает как экономного покупателя, так и человека с широкими возможностями. Главные недостатки – низкая прочность (если мы говорим о пластике) и дешевый вид. Средний сайдинг почти не дышит.

Фасады из ДПК (древесно-полимерного композита) – относительно новый на российском рынке, хотя для Европы и США это привычный материал. Древесно-полимерный композит отвечает всем требованиям современной внешней отделки. ДПК часто сравнивают с деревом по экологичности и эстетике, с виниловым сайдингом – по износостойкости и простоте установки. Еще одно преимущество – простой уход, точнее его отсутствие: после монтажа его не нужно красить или покрывать защитными эмульсиями. Фасады из ДПК сохранят тепло в вашем доме. Фасады из ДПК дышат, а значит, утеплители и прочие материалы под фасадами лучше сохранятся. Но здесь, как и у качественного сайдинга, есть нюанс по цене: ДПК от лидеров производства представлен в средней и высокой категории. А дешевый ДПК лучше не брать, так как он может быть изготовлен с нарушениями производственных технологий.

О фасадах GOODECK

Фасадная доска GOODECK специально разработана для отделки дома по технологии вентилируемого фасада.  Геометрия досок обеспечивает их соединение,  защищающее стены дома от внешних воздействий  – осадков, высоких или низких температур. Зазор между внутренней поверхностью  доски и стеной дома обеспечивает постоянную циркуляцию воздуха.  Это позволяет утеплителю дома оставаться сухим, и теплосберегающие свойства стены не ухудшаются: дом сохраняет тепло. Фасадная доска не требует дополнительных крепежных элементов, монтируется быстро и просто. Толстые стенки досок придают необходимую прочность фасаду. Он не боится случайных ударов и к нему можно спокойно прислонить лестницу, если потребуется. Кроме самой фасадной доски в комплектацию системы входят специальные алюминиевые профили, обеспечивающие угловые примыкания, обрамления стыков и специальный стартовый профиль. Эти профили могут быть окрашены в цвет фасада.

Автор: GOODECK

Вентилируемый фасад – виды и цены, какие бывают особенности

На сегодняшний день в сфере строительных услуг широко используются прогрессивные фасадные технологии. Если раньше процесс облицовки был достаточно сложным и трудоемким, то сегодня инновационный подход позволяет кардинально преображать облик зданий и улучшать его эксплуатационные свойства за минимальный промежуток времени. Современные подрядчики стремятся удовлетворять запросы потребителя, поэтому появляются все новые виды вентилируемых фасадов, которые мы рассмотрим ниже.

Композитные панели

Алюминиевые панели считаются достаточно распространенным вариантом. Срок их эксплуатации может достигать минимум пятьдесят лет. Конструкции не подвергаются воздействию коррозии и отличаются устойчивостью к погодным условиям. Благодаря относительной легкости конструкция не дает нагрузку на стены здания. Алюминиевая панель имеет вид двух листов, изготовленных из алюминия, между ними содержится специальный слой полиэтилена (также может быть гидроксид алюминия со смолой). Внутри панели имеется антикоррозионное покрытие, с наружной стороны —  слой защиты из полиэстера.

Композитная облицовка отличается рядом преимуществ:

• Обеспечение звукоизоляции
• Антивибрационные характеристики
• Прочность конструкции
• Достаточная гибкость
• Возможность изготовления различных геометрических форм
• Устойчивость к солнечному излучению
• Широкое разнообразие цветовых решений

Фасад, оформленный при помощи металлического материала, подчеркнет индивидуальный стиль любого здания. Из существенных недостатков стоит отметить только низкую ремонтопригодность конструкции. Плюс стоимость подобных облицовочных материалов значительно высока.

Системы из керамогранита

Вентилируемые фасады виды которых исчисляются десятками, стали популярным вариантом для украшения современных зданий. Отдельного внимания заслуживает керамогранит. Это относительно новый тип, который был создан в Италии примерно в 70-х годах ХХ века. Керамогранит способен красиво имитировать натуральные материалы и к тому же демонстрирует отличные эксплуатационные качества. В изготовлении керамогранита применяются два типа глины: иллит и каолинит, их переплавляют и добавляют кварцевый песок. На выходе получается отличный материал, обладающий уникальными свойствами.

Достоинства керамогранита:

• Устойчивость к износу
• Прочность
• Богатая палитра цветов
• Устойчивость к низким и высоким температурам
• Невосприимчивость к химии
• Длительный срок службы
• Материал экологичен

Часто керамогранит используют в тех случаях, когда есть необходимость в создании богатых роскошных фасадов зданий. Следует учитывать, что немалый вес плит потребует использования специфических креплений – кляммеров. Это открытый тип крепления, его видно снаружи, но есть возможность и закрытого крепления, его проделывают в задней части плиты. По причине громоздкости плиты используют для оформления нижних этажей или цоколей.

Вентилируемые фасады виды: металлокассеты

В производстве металлокассет применяют оцинкованную сталь, которая в дальнейшем подвергается грунтовке и окрашиванию. По стоимости такое решение вполне разумное и доступное. Монтаж осуществляется на оцинкованную подсистему, включающую достаточно большое количество элементов. Поэтому их установка является довольно трудоемким процессом.

Имея следующие достоинства, металлокассета является популярным типом облицовки фасада:

• Абсолютная пожаробезопасность
• Устойчивость к температурным колебаниям
• Широкий выбор оттенков

Из минусов отметим необходимость окрашивания и сложность монтажа. В силу большого числа элементов каркаса монтажный процесс достаточно длительный и трудоемкий. Многие строительные компании предлагают услуги по монтажу металлокассет в сжатые сроки. Фасадные кассеты широко используются при оформлении и реконструкции фасадов зданий различного назначения: торговые и развлекательные комплексы, жилые дома, аэропорты и вокзалы, логистические комплексы, офисные многоэтажные конструкции.

Натуральный камень

Среди видов отделки данный вариант используется чаще других. Даже несмотря на растущую популярность керамогранита, природный камень не утрачивает своей популярности и остается по-прежнему востребованным и эксклюзивным материалом. Позволяет воплощать самые замысловатые архитектурные задумки. Используется гранит и мрамор для оформления экстерьера. В силу довольно высокой цены подобные материалы применяются для оформления внешних стен частных домов. Следует учитывать, что столь значительные затраты на натуральные стройматериалы окупаются,

поскольку природный камень долговечен и имеет целый ряд достоинств:

• Внешняя респектабельность
• Прочность
• Устойчивость к износу
• Не восприимчивость к влаге
• Устойчивость к погодным явлениям
• Абсолютная безопасность для окружающей среды

Такие фасады используются при оформлении правительственных зданий и дорогих загородных особняков.

Фиброцементные плиты

Подобные конструкции постепенно завоевали популярность среди других фасадных типов. В современном строительстве они используются широко и повсеместно в силу демократичной ценовой политики и универсальности. Базовая часть плит – это цемент, в который включены гидравлические добавки и специальные армирующие волокна, способные улучшать влагоустойчивость плиты и увеличивать ее прочность. Прессованные листы фиброцемента после того как отвердевают, помещаются в автоклавы, там под влиянием температурного режима и давления осуществляется окончательная полимеризация. С тыльной стороны плита надежно защищена грунтовочным слоем, на лицевую и торцевые поверхности наносится специальное покрытие, выступающее в роли защиты. Стоит отметить различные варианты поверхности: гладкая или фактурная, с имитацией камня, кирпича и даже дерева.

Из плюсов этого материала, выделим основные:

• Небольшая масса
• Устойчивость к образованию коррозии
• Пожаробезопасность
• Скорость монтажных работ
• Устойчивость к низким температурам
• Абсолютная экологическая безопасность
• Доступная цена

Из недостатков стоит отметить низкую устойчивость к физическим воздействиям. Но даже несмотря на такой недостаток, плиты на данный момент продолжают лидировать среди экономически выгодных решений для качественного и недорого оформления фасада.  Отлично имитирует камень. Надежными и популярными производителями фиброцемента являются отечественные и японские компании. В процессе монтажа обычно применяют открытый тип крепления, установка не занимает много времени. Подходит для облицовки жилых домов и промышленных зданий.

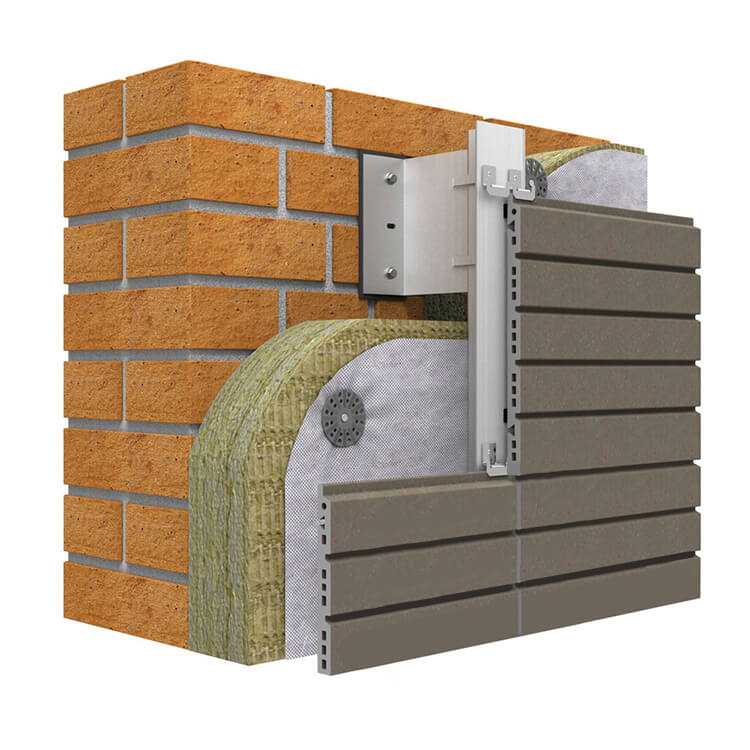

Терракотовая керамика

Терракотовые панели создаются из глины, которая проходит специальную обработку. Благодаря качествам материала можно воплощать в реальность самые невероятные дизайнерские задумки. Такие панели бывают с натуральной матовой поверхностью или отличаются фактурным видом. Обеспечивают оптимальную звукоизоляцию в силу пустот внутри.

Из плюсов материала стоит отметить:

• Пожаробезопасность
• Оптимальная прочность
• Устойчивость к морозам
• Привлекательный внешний вид

Поскольку вес конструкции далеко не маленький, перед монтажом необходимо точно и грамотно высчитать нагрузки на стены. Терракота – это отличный вариант быстро и эффектно обустроить роскошный вентилируемый фасад в евро стиле.

Панели используются для оформления наружных стен зданий любого назначения: жилые дома, бизнес-центры, торгово-развлекательные комплексы. Также широко используется материал в коттеджном загородном строительстве. Благодаря преимуществам терракота обеспечивается оптимальная защита от посторонних звуков и привлекательный внешний вид. Плиты также популярны в элитном строительстве. В ходе монтажа используются специальные подсистемы. Плиты могут отличаться в зависимости от изготовителя, формой, толщиной и массой, поэтому устанавливать их можно только на соответствующие системы.

Дополнительные решения

Когда стандартный тип фасада не может удовлетворить запросы заказчика, на выручку приходят альтернативные решения, менее популярные,

но более перспективные:

• Клинкерная плитка – отлично имитирует кирпич и превосходит этот материал по энергоэффективности. Клинкер – настоящий лидер по сроку эксплуатации, к тому же, он не зависит от деформационных процессов.
• HPL панели – прочные и плотные, они постепенно набирают популярность в странах Европы. Цвета материала не утрачивают яркости и насыщенности, не выгорая на солнце. Многообразие цветов и текстур позволит сделать грамотный выбор даже самому привередливому заказчику.
• Фотоэлектрические модули – тенденция перехода на экологически безопасные источники энергии затронула и фасадные технологии. На сегодняшний день в системах вентилируемых фасадов могут свободно использоваться солнечные батареи. Проблема эстетики подобного решения была решена, теперь можно приобрести модули различных цветов.
• Медиафасады – пользуются огромным спросом в индустриально продвинутых государствах. Концепция их проста – на каркас крепятся специальные экраны, посредством которых можно передавать различную информацию.

Особенности навесного фасада

Популярность навесных фасадов растет с каждым годом. Они представляют собой конструкцию, состоящую из облицовочных материалов и каркаса из металла. Помимо этого, подсистема надежно крепится к лицевой части здания. Характерная черта такого фасада – отличная способность пропускать воздух и давать ему возможность свободно циркулировать. Такой подход обеспечит удаление излишней влаги. Разные типы обладают одним и тем же строением профилей и креплений, а потому использование их подходит для мало- и многоэтажных домов. Разнообразие видов облицовочного материала позволяет создавать фасады в разных стилевых оформлениях. В целях утепления применяется два типа утеплителя: минвата и пенопласт.

Подсистемы для вентфасадов

Подсистема представляет собой несущую конструкцию, состоящую из кронштейнов и профилей. Она отлично скрывает все строительные неровности и играет декоративную роль. Подсистемы также призваны противостоять образованию коррозии и удерживать тепло. Выбор подсистемы для фасада в первую очередь зависит от степени агрессивности окружающей среды, типа облицовочного материала и несущей способности стен дома. Существует достаточно большое число типов вентилируемых фасадов, каждый из которых имеет плюсы и минусы. Вентфасады – это универсальные конструкции, позволяющие экономить на материалах и быстро выполнять монтажные работы,

этапы которых мы опишем ниже:

• Перед отделкой стен зданий необходимо определиться с подрядчиком. Оптимальный вариант – это профессиональная бригада отделочников, которые имеют опыт в сфере монтажа вентфасадов.
• Затем необходимо выполнить разметку (по проекту или заблаговременно составленной схеме).
• По горизонтали и по вертикали устанавливаются маяки, в дальнейшем с их помощью легко корректировать неровности.
• Установка и крепеж профилей.
• Затем необходимо выполнить подготовку отверстий под крепеж кронштейнов.
• После установки кронштейнов выполняется монтаж теплоизоляции в зазор.
• Установка гидрозащиты.
• Установка декоративной облицовки.

Материалы для вентфасада

Среди многообразия материалов на современном строительном рынке

для монтажа вентилируемого фасада используются следующие разновидности:

• Керамогранит – прочный, долговечный и доступный по цене.
• Панели HPL – обладают прочностью и надежностью.
• Терракотовые панели – элитный вариант, обладающий множеством достоинств.
• Фиброцемент – эстетичный внешний вид и отличные эксплуатационные качества.
• Металлокассеты – главное отличие – пожаробезопасность.
• Натуральный камень – природный материал, пользуется большой популярностью.
• Стекло – внешняя привлекательность плюс обеспечение хорошей звукоизоляции.
• Стеклопанели – прочная конструкция, смотрится красиво и дорого.
• Композитные панели – многослойность структуры.
• Планкен – натуральная древесина, смотрится красиво, отличается экологической чистотой.
• Медные панели – прочные, пластичные и долговечные.

Как видим, бывают несколько способов оформления стен зданий, какой именно необходим заказчику, нужно выбирать в каждом индивидуальном случае. Оптимальный вариант – посоветоваться со специалистами, которые, исходя из пожеланий и требований клиента, помогут определиться с типом.

Преимущества навесных фасадов

• Достаточно простой и быстрый монтаж.
• Устойчивость к погодным явлениям.
• Демократичная стоимость (итоговую сумму составляет сложность работ и тип выбранных стройматериалов).
• Обеспечение тепло- и звукоизоляции в помещении.
• Позволяют воплощать самые сложные дизайнерские задумки.
• Сокращаются затраты на отопление здания.
• Разнообразные цвета и оттенки.
• Экологическая безопасность.
• Устойчивость к образованию плесени и грибка.
• Долговечность эксплуатации (срок напрямую зависит от типа выбранного материала).

Вентфасады появились недавно, но уже успели завоевать популярность.

Фасадные системы могут играть роль утепления и придания строительному объекту эстетического привлекательного вида. Благодаря такому подходу любой дом можно сделать индивидуальным, теплым и уютным. Уникальный внешний вид будет обеспечен благодаря новым строительным технологиям. Вентфасад – это вложение, которое окупится уже очень скоро.

Мы рассмотрели, какие бывают вентилируемые фасады. Каждый из описанных выше типов имеет свои плюсы и минусы. Но очевидным остается одно – это инновационное решение в грамотном и эстетичном оформлении любого современного здания. Для качества вентилируемой системы важна не фирма-производитель материалов, а качество её сборки. Она должна соответствовать всем нормам и стандартам. Длительность эксплуатации напрямую зависит от профессионализма монтажников и качества используемых материалов.

Навесные вентилируемые фасады под ключ в Москве

Главная / Статьи / Фасадные системы / Навесные вентилируемые фасады в Москве

Керамогранит	Профлист
Фиброплита	Композит



Система вентилируемого фасада зданий выполняют различные задачи. Кроме обязательных тепло- и звукоизоляции навесные вентилируемые фасады отводят также влагу от стен дома. Климат нашей страны создает благоприятные условия для  образования конденсата, который, скапливаясь на стеновых поверхностях сооружений, разрушает здание. Использование навесных вентилируемых фасадов как раз и решают эту проблему. Вентфасады выполняются достаточно просто: при облицовочных работах между утеплителем и материалом обязательно оставляют небольшой зазор. Именно здесь, в воздушной подушке, скапливается вся влага, а затем она выветривается.

Наша компания специализируется на монтаже навесных вентилируемых фасадов, которые могут быть применены в самых различных климатических поясах нашей страны и при различных условиях. При этом абсолютно неважны такие показатели, как высотность строения, сложность  исполнения стеновой поверхности. Наша компания выполнит свою работу качественно, оперативно и по вполне приемлемой стоимости.

Вентфасады могут быть самых различных типов. Критерием для этого служит материал, из которого они выполняются, имеющий воздушный зазор. Конструкционно навесные вентилируемые фасады подразделяются на следующие виды:

• фасады из стального листа с нанесением порошковой краски;
• фасады из алюминия;
• фасады из стали, обработанной антикоррозийными составами;
• фасады из комбинированных материалов.

При таком многообразии определиться, какая же конструкция вентилируемого фасада лучше, сложно.

Чтобы грамотно ответить на этот вопрос, следует определиться, какие параметры для клиента являются важными. Например, если речь идет о долговечности, то лучше выбрать антикоррозийную сталь.

Если речь идет о таком параметре, как надежность, то следует понимать, что оно зависит от особенностей конструкции каждого материала, а также производителя. Но любая из предложенных конструкций будет отличаться надежностью. Все дело в том, что при работе над проектом навесного вентилируемого фасада учитываются все нагрузки, которые действуют на систему, речь идет о ветре, весовом параметре самой конструкции и т. п., а также учитываются коэффициенты надежности, запаса прочности и т.п.

Надежность фасадной системы подтверждается  Техническим свидетельством и технической оценкой, которые даются на фасадную конструкцию. Кроме того, в проекте, который утверждается, оговариваются расчеты прочности, схема монтажа облицовочных материалов и элементов, крепление узлов и т.п. Эти документы, а также альбом типовых технических решений позволяют говорить о том, что конструкция вентилируемого фасада прошла соответствующий контроль экспертов, проверку пожарных испытаний и теперь вентилируемый фасад вполне способен обеспечить высокую надежность.

Опираясь на такой критерий, как стоимость, то вентфасады можно расположить в следующем порядке, от минимальной цены к высокой:

• стальная конструкция, обработанная порошковой краской;
• алюминиевая конструкция;
• сталь антикоррозийного свойства.

Но важно понимать, что выбирать конструкцию вентилируемого фасада только лишь опираясь на ее стоимость, нельзя. Ведь хорошо известна поговорка о том, что скупой платит дважды. И как показывает практика, в сфере монтажа вентилируемого фасада эта истина работает, пожалуй, как нигде в другом месте. Не стоит беречь средства, если цена вентилируемого фасада составляет около 2% от себестоимости строения. Обычно выбирают конструкцию, ориентируясь на несколько  параметров, в том числе уровень ответственности строения, качество фундамента и наружных стеновых поверхностей, которые используются как основа под фасадную конструкцию. Кроме того, следует учитывать агрессивность окружающей среды, использование технологии и оперативность установки системы вентилируемого фасада.



В качестве облицовочного может выступать любой материал. И это еще один критерий выбора фасадной системы. По этому параметру система вентилируемого фасада может быть выполнена с использованием следующих материалов:

• с применением кассет, выполненных из композитного вида материала;
• с применением фиброцементных плит;
• с применением металлических кассет;
• с применением стального профилированного листа и сайдинга, имеющего полимерное покрытие;
• с применением натурального камня.

При выборе материала для облицовки фасада ориентируются на назначение строения, его месторасположение, эстетические и архитектурные предпочтения клиента и архитектора. Например, для выполнения фасадной отделки из кассет композитного материала больше подходят коммерческие  сооружения. Керамогранит и фиброцементные панели характерны для коммерческих и жилых зданий. Склады и производственные помещения облицовывают обычно стальным профлистом или металлосайдингом. Когда речь идет о дорогом бизнес-центре или банке, вентилируемый фасад украшают натуральным камнем.

Усредненный расчет монтажа ( цена работы за 1 кв.м. фасада)
Фиброплита нажмите на картинку для увеличения Деталировка цен	Материалы	Керамо- гранит	Проф- лист	Фибро- плита	Компо- зит
	подсистема	250	146	228	228
	утеплитель 50 мм	75	75	75	75
	облицовка	400	270	550	1300
	Монтажные работы	1200	900	1500	980
	Итого	1925	1391	2353	2583

Редактор: oi83y9

основные виды, устройство и нюансы

Облицовка фасада производится с двумя целями: декоративной и защитной. Вторая предохраняет стены от воздействия негативных факторов: сильного ветра, дождя, снега, града, прямого воздействия солнечных лучей. По этой причине к вопросу отделке относятся ответственно. В статье мы расскажем, что такое навесной вентфасад, рассмотрим его виды и познакомимся с принципом устройства.

• Назначение вентиляции здания
• Принцип конструкции и действия
• Виды каркасов
  • Деревянный
  • Металлический
  • Комбинированный
• Типы материалов для наружной отделки

Назначение вентиляции здания

При реконструкции и обшивке сооружения проводятся дополнительные работы по теплоизоляции. Нередко строители не учитывают главный фактор – паропроницаемость. Это приводит к массе неприятных моментов: промерзанию, намоканию и стремительному разрушению несущей конструкции. Возникают так называемые «ледяные стены», отделочный материал портится. Идеальное решение в этой ситуации – обеспечение грамотной паропроницаемости.

При обустройстве «мокрого» фасада пользуются специальными составами, которые способствуют беспрепятственному испарению влаги с поверхности. Проводят и монтаж вентилируемых фасадов, о котором и пойдет речь ниже.

Принцип конструкции и действия

Устройство навесного вентилируемого фасада отличается от «мокрого» – в нем нет особых растворных слоев, но его эффективность доказана. При установке минераловатных или стекловатных изделий используется специальный клеевой состав, а также особые дюбели типа «зонт». Для вентфасада требуются закрепленные на стене анкеры, иногда применяют выносной профиль.

Продуманная крепежная система предусматривает как запас свободного места для укладки теплоизоляционного материала, так и пространства для организации продуха, который представляет собой расстояние между отделочным стройматериалом и утеплителем.

Внимание! Продух вентфасада при высоте стеновых конструкций до 4-х метров равняется 50-60 процентов толщины теплоизоляции. Если высота больше – стену разбивают на определенные участки со вспомогательными продухами, если меньше – размер сокращается до 30-40 процентов от толщины.

Виды каркасов

Важной деталью навесного фасада служит каркас, который бывает трех типов: из металла, из дерева и комбинированный вариант. Разберем каждый подробнее.

Деревянный

Такой элемент актуален для легких каркасных стен, оставленных под обшивку с учетом заранее проведенного утепления. Изготавливается из бруска 50х60 или 60х60 мм. Считается экономичным решением.

Плюсы	Минусы
демократичная стоимость; минимум инструмента для монтажа; доступность на территории страны.	без обработки проявляются все недостатки древесины; ограничение в применение подобной обшивки; минимальный запас прочности; небольшая точность выравнивания.

Металлический

Изготавливается из профильных стальных деталей, прошедших штамповку на производстве. Представляет собой надежную конструкцию, которая отличается прочностью и устойчивостью к повышенным нагрузкам.

Плюсы	Минусы
повышенная степень надежности; компенсация тепловых изменений металла; удобство в установке – детали изготовлены точно в размер; отличная несущая способность; стойкость к атмосферным осадкам.	дороговизна; необходимость заказа деталей у поставщика/производителя; наличие разного инструмента для проведения работ; все комплектующие уникальны, нет возможности взаимозаменяемости.

Комбинированный

Это сочетание двух вышеописанных типов. К стене крепится стандартный оцинкованный уголок, на который в дальнейшем устанавливаются направляющие в горизонтальном положении. На них вертикально закрепляется контробрешетка.

Плюсы

чуть дороже, чем деревянный вариант; повышенная несущая способность; возможна укладка теплоизоляции, толщина которой до 250 мм; удобная и краткосрочная установка; выбор вариантов отделки.

Типы материалов для наружной отделки

Ниже в таблице представлены популярные решения для наружной обшивки, среди которых вы сможете выбрать подходящий.

Искусственный камень	Производится из каменной крошки и раствора цемента, имеет те же преимущества, что и натуральный. Из-за значительного веса требует установки нержавеющего каркаса. Характеризуется пожаробезопасностью, долгим сроком службы, стойкостью к повреждениям.
Плиты из фиброцемента	Представляют собой сочетание цемента, наполнителей минерального вида и специальных армирующих волокон. Материал полностью экологичен, имеет хорошую тепло-и шумоизоляцию. Его низкая стоимость никак не влияет на эстетические характеристики.
Керамогранит	Стройматериал, изготовленный методом прессовки особой смеси и ее дальнейшим обжигом. Отличается прочностью, длительной службой, устойчиво к температурным перепадам.
Композитные панели на основе алюминия	Изделия состоят из 2-х листов алюминия, между которыми находится запрессованный минеральный/полимерный материал. Толщина варьируется: 2-6 мм. Панели без труда гнутся. Уровень огнестойкость разный в зависимости от выбранной модификации.
Линеарные панели	Это разновидность сайдинга. Выпускаются в разных видах: перфорированные или нет, открытый/закрытый торец, со специальным соединением или без него.
Панели из стекла	Производятся из ударопрочного стекла разного вида: с армированием/ламинированием, полностью прозрачные, окрашенные в любой цвет, тонированные и т. д. Эстетично выглядят, но требуют дорогостоящей и сложной установки.
Ламинат высокого давления	Изготавливаются методом прессовки из древесного волокна и слоев бумаги при максимальных температурных режимах. Толщина варьируется: 0.6-25 мм. Харакетизуется высокой стоимостью.

Правильный выбранный вентилируемый фасад не только невероятно украсит ваше жилище, но и обеспечит надежную защиту дома от негативных внешних проявлений. Это сохранит функциональность жилого строения, значительно продлит его эксплуатационный срок.

Вентилируемые фасады Ультра

Вентилируемые фасады в архитектуре

1. Дом
2. Вентилируемый фасад
3. Вентилируемый фасад

Наряду с превосходной эстетикой свойства и неоспоримая тепло-акустическая изоляция, Вентилируемые фасадные системы вытекают из необходимости защищать здания от комбинированного действия дождя и ветра, противостоять воздействию дождевой воды на стены, и сохранить конструкцию сухой.

Эти системы состоят из сложных многослойных конструктивные решения, допускающие «сухой» монтаж обшивки стен. Со структурной точки зрения, это типичная консольная система, состоящая из следующие компоненты:

• Металлическая несущая конструкция, прикрепленная к зданию стене с помощью кронштейнов и анкеров.
• Изоляционный слой, покрывающий стену.
• Внешняя поверхность, прикрепленная к металлической конструкции.

Сборка этих компонентов создает воздушный зазор который обеспечивает естественную вентиляцию через так называемый дымоходный эффект. Эффект, который становится намного больше эффективен, когда вентилируется весь фасад.

Учитывая эти общие свойства, установка одного систем вентилируемого фасада, поставляемых Granitech может решить нестандартные вопросы проектирования строительства как для нового строительства, так и для реконструкции существующие здания. В обоих случаях эти системы гарантируют значительную преимущества с точки зрения прочности стены и энергии эффективность, особенно для высоких, изолированных или сильно открытые здания.

На самом деле, вентилируемые фасады Granitech обеспечивают особенно значительные эффекты в отношении тепловой энергии во время как теплая, так и холодная погода. В теплое время года из-за к облицовке, частично отражающей солнечное излучение, вентиляция воздушного зазора и изоляционный слой, уменьшение обеспечена тепловая нагрузка на здание, при последующее, заметное снижение кондиционирования воздуха расходы. Напротив, в холодные месяцы вентилируемые фасады сохраняют тепло, вырабатываемое внутри, с соответственно экономия на отоплении.

Во все времена года этот тип яруса строительная система использует преимущества так называемого дымоходный эффект в воздушном зазоре, приводящий к значительному преимущества, в том числе отвод избыточного тепла и увлажнение и, как следствие, повышение комфорта.

Вентилируемые фасадные системы

Granitech, в состав которых входит керамогранит, используемый для облицовки, гарантируют заметное улучшение эстетических характеристик зданий, значительно превосходящее традиционные строительные решения. Теплоизоляция может быть интегрирована в эти системы, чтобы обернуть и защитить здание с помощью раствора, сравнимого с покрытием, но без обычных недостатков этого типа решения, таких как воздействие атмосферных факторов, поддержка, облицовка и отсутствие изоляционной вентиляции.

Общие энергетические характеристики вентилируемых фасадов сводят к минимуму потери тепла и способствуют тепловому балансу, сводя к минимуму потребность в энергии. Установка непрерывного изоляционного слоя на стене обеспечивает снижение теплопотерь и устраняет любые мосты холода и разрывы изоляции, связанные с балками, балками или колоннами, которые обычно присутствуют в обычных стенах.

Внешняя облицовка отводит энергию и тепло от стены, вызванные солнечным излучением, а также любым попаданием дождевой воды, что позволяет избежать прямого контакта со стеной, которая отделяет здание снаружи от внутренней части. Благодаря слоистой конструкции и, в частности, воздушному зазору и утеплению, вентилируемые фасады также имеют свойство поглощать внешние шумы, что значительно повышает звукоизоляцию.

Таким образом, установка вентилируемых фасадов Granitech дает следующие преимущества по сравнению с традиционными стеновыми решениями:

1. Экономия энергии и устранение тепловых мостов
2.  Защита стеновых конструкций от прямых атмосферных воздействий
3.  Устранение поверхностного конденсата
4.  Долговечная эффективная внешняя изоляция
5.  Акустическая изоляция
6.  Полость, созданная для жилищных коммуникаций и трубопроводов
7.  Сухая установка, время и условия установки не зависят от климатических условий
8. Простота обслуживания и возможность работы с отдельной плиткой
9.  Устранение риска растрескивания облицовки
10.  Механическое или химическое крепление плитки и защитная сетка, приклеенная к обратной стороне плитки
11.  Исключительно легкая фасадная система с последующей возможностью установки на существующих зданиях для улучшения их эстетического вида и повышения энергоэффективности; самоочищение и уменьшение загрязнения окружающей среды благодаря отделке ACTIVE нет необходимости выполнять дорогостоящие работы по строительству стен.

Вентилируемые фасады – Как выбрать вентилируемый фасад. Виды облицовки и подсистем. Монтаж вентилируемого фасада

Вентилируемые фасады очень популярны среди частных застройщиков. Рассматриваемая конструкция позволяет одновременно обеспечить качественное утепление и красивый внешний вид жилого дома. С обустройством вентилируемого фасада своими руками справится любой человек. Однако перед началом работ нужно учесть основные особенности системы и подобрать материалы для сборки обрешетки, утепления стен и финишной облицовки.

Вентилируемый фасад своими руками

Общие сведения о вентилируемых фасадах

В первую очередь необходимо изучить особенности навесных вентилируемых конструкций и понять их основное назначение.

В идеале финишное декоративное покрытие должно обладать хорошей паропроницаемостью. В течение жизни люди выделяют много влаги: приготовление пищи, банные процедуры и другие бытовые действия – все это приводит к повышению влажности воздуха. Часть влаги уходит через систему вентиляции вместе с отработанным воздухом, а остальная влага должна выходить через поры в облицовочном материале.

Вентилируемый фасад из керамогранита

Пароизоляция должна быть оборудована таким образом, чтобы материал стен был максимально паропроницаемым внутри помещения и имел минимальные показатели снаружи. Это правило актуально для всех типов фасадов. Нарушение этой рекомендации обычно приводит к ухудшению теплоизоляционных качеств стен и снижению их долговечности.

При этом фасад дома должен быть надежно защищен от атмосферных осадков. При этом лучше всего, чтобы внешняя часть стен не намокала, ведь это приведет к сокращению срока службы конструкции.

Наиболее прогрессивной фасадной системой является навесной вентилируемый фасад.

Из приведенной информации следует некоторое логическое противоречие. Но есть вполне понятное и простое решение: для обеспечения оптимальной гидроизоляции и паропроницаемости защитное фасадное покрытие необходимо крепить на определенном расстоянии от поверхности стены, одновременно обеспечивая качественную вентиляцию зазора. Именно такую ​​конструкцию принято называть вентилируемым фасадом.

Порядок монтажа

Технология монтажа и утепления вентфасадов следующая:

1. Подготовительные работы. На этом этапе сбивают осыпающуюся и хрупкую штукатурку, если есть разрушенная кирпичная кладка, ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа – по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400 мм.
2. Изготовление и монтаж каркаса обрешетки для облицовки. Элементы каркаса крепятся саморезами непосредственно на стену. Параметры крепежа определяются на этапе проектирования. Следует иметь в виду, что сверлить отверстия для дюбелей в пустотелых кирпичах и строительных блоках с помощью ударной дрели запрещается. После установки кронштейны выравниваются в единую рабочую плоскость.
3. Укладка тепло- и гидроизоляционная. На этапе теплоизоляции плиты, подобранные на основе теплотехнических расчетов, фиксируются грибками или наклейками в зависимости от выбранного материала. Кладку начинают с нижнего ряда и продолжают снизу вверх. При выполнении двойной теплоизоляции после монтажа утеплителя укладывают материал, защищающий листы от влаги – этот слой также крепится с помощью дюбелей тарельчатого типа.
4. Монтаж системы вентилируемого фасада. Г-образные планки устанавливаются на монтажные кронштейны с помощью шурупов. После установки поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе крепится облицовка. Кости, в качестве отделочного материала, можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада сложный технологический процесс, который зачастую требует привлечения специального оборудования. Именно поэтому монтаж фасадных систем следует доверить специалистам.

Вентилируемый фасад представляет собой конструкцию, обеспечивающую теплоизоляцию и выполняющую роль облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, крепежа и облицовочных панелей. Несущей основой фасада являются элементы, закрепляющие облицовочный материал. К ним относятся вертикальные и горизонтальные направляющие, кронштейны и другие аксессуары. Между теплоизоляцией и облицовочным материалом образуется пространство, размер которого зависит от длины кронштейнов. Плита утеплителя плотно крепится к стене с помощью скоб и дюбелей. Надежная несущая основа фасада обычно изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минеральная вата, которую можно укладывать в один или несколько слоев. Выбор утеплителя должен определяться такими факторами, как:

• материал несущей стены;
• назначение здания;
• климатический район.

Теплоизоляционный материал должен быть огнестойким и иметь низкий коэффициент теплопроводности, что обеспечивает эффективное сохранение тепла. Плиты утеплителя должны быть жесткими, прочными и эластичными, чтобы предотвратить нарушение их геометрии и облегчить процесс монтажа.

Корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ специально для вентилируемых фасадов. Их изготавливают с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентилируемые фасады защищают стены от негативного воздействия окружающей среды (осадки, солнечные лучи и др.) После установки навесного фасада наблюдается значительное снижение теплопотерь и энергозатрат, а улучшается микроклимат в помещении. Вентфасад тоже выгодное решение, ведь такой фасад не прихотлив в уходе и служит не один десяток лет. Помимо отличных технических характеристик, навесные фасады имеют красивый стильный дизайн.

Конструктивные преимущества и недостатки

Навесные вентилируемые конструкции имеют ряд преимуществ. Но, как и в принципе все существующие, такие системы имеют некоторые недостатки.

Преимущества

Среди основных преимуществ вентилируемых фасадов можно выделить следующие положения:

• теплоизоляция позволяет значительно сэкономить на отоплении дома; гидроизоляция
• в сочетании с вентиляционным зазором исключает риск задержки влаги на стенах, что значительно увеличивает срок службы используемых материалов;
• простота расположения. С установкой всех элементов вентилируемого фасада вы справитесь своими руками;
• Повышение звукоизоляционных свойств стен.

Недостатки

К недостаткам, притом относительным, можно отнести лишь высокую стоимость конструкции. Однако в этот момент обязательно нужно обратить внимание на значительное снижение расходов на отопление после установки вентилируемого фасада. Все расходы на утепление, облицовку и прочее окупаются достаточно быстро.

Советы перед началом работы

Чтобы готовая конструкция надолго сохраняла свои высокие эксплуатационные характеристики, для ее обустройства необходимо, во-первых, использовать качественные материалы, во-вторых, соблюдать правила установки всех компонентов. Следуйте инструкции и проблем не будет.

Не скупитесь на покупку строительных и отделочных материалов. Качественный материал не может стоить намного меньше своей средней рыночной стоимости. Покупайте все необходимое в проверенных местах, отдавая предпочтение проверенным производителям.

Фасадный сайдинг

Уделите должное внимание выбору облицовочного материала. Например, плитка во многих ее разновидностях очень подходит для отделки фасада. Однако у плитки есть очень большая проблема – отрыв хотя бы одного элемента облицовки приводит к т.н. «Эффект домино», в результате которого обычный порыв ветра может оторвать близлежащие плитки.

В результате появится дыра, из-за которой снизятся характеристики всей конструкции. Поэтому по возможности от такой облицовки рекомендуется отказаться.

Облицовка фасада сайдингом

Лучшей отделочной облицовкой вентилируемых фасадов является сайдинг. При условии правильного монтажа внешний вид, срок службы и другие важные характеристики такой отделки не будут уступать другим популярным материалам. Более подробную информацию о свойствах сайдинга вы получите ниже.

Отделка

Мы уже упоминали о бесспорном чемпионе этого сегмента рынка – виниловом сайдинге. Материал имеет множество преимуществ перед существующими альтернативами, а именно:

Виниловый сайдинг

• сайдинг продается по доступной стоимости. Разница становится особенно заметной при сравнении сайдинга с керамогранитом или клинкерной плиткой;
• материал легко обрабатывается. Вы можете использовать простую ножовку, чтобы разрезать сайдинг; сайдинг
• имеет небольшой вес, поэтому можно не беспокоиться об увеличении нагрузки на фундамент и стены дома;
• в продаже имеется большой выбор сайдинга самых разнообразных цветов и фактур, что позволяет подобрать идеальный вариант отделки для любого участка.


  Виниловый сайдинг

Руководство по установке вентилируемого фасада

Первый шаг. Соберите ящик. Прикрепите бруски к стене вертикально, с шагом на пару сантиметров меньше ширины плит утеплителя. Удобнее сначала закрепить крайние рейки, натянуть между ними шпагат и, ориентируясь по веревке, зафиксировать на одном уровне промежуточные элементы.

Обрешетка металлического каркаса

Вторая ступень. Поместите утеплитель между планками обрешетки.

Шаг третий. Накрыть утеплитель пароизоляционной мембраной. Уложите полосы пароизоляции горизонтально с нахлестом около 10 см.

Четвертый шаг. Заполните латы обрешетки перпендикулярными стержнями контробрешетки. Это позволит создать необходимый вентиляционный зазор.

Пятый шаг. Прикрепите сайдинг к готовой обшивке. Обшивка выполнена из поливинилхлорида. Этот материал меняет свои размеры при изменении температуры, поэтому жесткое крепление планок недопустимо. Между панелями необходимо оставлять небольшой зазор (3-5 мм). Забейте крепеж (вкрутите), не доходя до конца примерно на 2 мм. Крепежи необходимо располагать строго по центру предназначенных для них отверстий.

Виниловый сайдинг

Инструкции по установке

Правильный метод установки

Изоляция укладки

FOAM Изоляция

. пенопласт режется до нужного размера, на него наносится клей, а затем он вставляется в пространство между планками. Утеплитель необходимо дополнительно закрепить, например, «парашютами». Поверх пенопласта укладывается пароизоляционная пленка. При этом нельзя допускать образования щелей между листами. Закрепить материал можно степлером.

Рекомендации профессиональных строителей

Чтобы работа была максимально облегчена, а готовый вентилируемый фасад долго сохранял свои первоначальные характеристики, следуйте нескольким простым рекомендациям профессиональных строителей.

Вентилируемый фасад

1. Прежде всего, при монтаже конструкции необходимо ориентироваться на индивидуальный проект, разработанный специально для вашего дома. Проект позволит грамотно спланировать объем работ и рассчитать необходимое количество материалов.
2. При выборе крепежа обязательно проверьте качество дюбелей. Учитывайте параметры обрешетки, утеплителя и облицовки.
3. Вентилируемый фасад нельзя возводить на стены из пустотелого кирпича, пенобетона и других материалов плотностью не более 600 кг/м2.
4. Теплоизоляционные материалы обязательно сопровождаются инструкцией производителя, в которой подробно описан порядок крепления материала. Следуйте рекомендациям. Например, обязательным правилом для всех теплоизоляционных материалов является некоторое смещение вертикальных швов.
5. Утеплитель и отделочный материал необходимо крепить строго по уровню. Даже погрешность в 5 мм для 10-метрового фасада — недопустимое отклонение.
6. Отверстия под дюбеля готовятся исключительно дрелью. Запрещается использовать перфоратор для этих работ.
7. Конструкция вентилируемого фасада требует наличия контробрешетки. Благодаря этому элементу будет создан зазор, необходимый для вентиляции пространства.


   Керамический вентилируемый фасад

Таким образом, в самостоятельном обустройстве вентилируемого фасада нет ничего сверхсложного. Достаточно разобраться в основах работы, выбрать наиболее подходящие материалы и выполнить все запланированные действия в соответствии с инструкцией. Не забывайте о полученных рекомендациях, и вентилируемый фасад вашего дома прослужит максимально долго, сохранив свои первоначальные эксплуатационные характеристики.

Удачной работы!

Выбор необходимых материалов

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки…

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

Утепление вентилируемого фасада – важный момент при монтаже. В этом случае нужно принять правильное решение.

Первый вариант – пенопласт (утеплитель для вентилируемых фасадов ). Благодаря этому материалу образуется отличная теплоизоляция помещения. По сравнению с минеральной ватой пенопласт имеет отличные характеристики при той же толщине. Также еще одним преимуществом этого материала является пароизоляция. Пароизоляция пенопласта настолько прочна, что пару будет невозможно протиснуться сквозь созданную преграду.

Пенополистирол

Экструдированный пенополистирол – следующий материал, на который следует обратить внимание. Этот объект представляет собой синтетический теплоизоляционный материал. С точки зрения механики этот синтетический материал достаточно прочен. А вот в качестве утеплителя это не лучший вариант. Стоимость экструдированного пенополистирола высока по сравнению с предыдущим материалом. Пароизоляция этого теплоизоляционного объекта низкая.

Пенополистирол экструдированный

Самый правильный выбор – установка минеральной ваты. Стоимость минваты приемлемая, так как теплоизоляция и пароизоляция на высшем уровне.

Есть такой материал как базальтовая вата. Этот объект отличается своей огнестойкостью и имеет превосходство над минеральной ватой. В качестве утеплителя лучше всего подойдет базальтовая вата.

Базальтовая вата

Коллекция Exatech | Fachadas Ventiladas

Стремясь продолжать расширять каталог комплексных технических решений для строительных проектов, Exagres представляет абсолютно новую линейку вентилируемых фасадов exa-TECH.

Exa-TECH — это вентилируемая фасадная система с высокотехнологичными панелями из экструдированного керамогранита, которые совместимы с большинством профилирующих и анкерных систем, представленных в настоящее время на рынке.

Эта невероятная новаторская строительная система представляет собой архитектурное решение нового поколения для проектов, предлагая наилучшие характеристики в дополнение к быстрой, недорогой и экологически чистой установке, а также широкий выбор наружной облицовочной плитки для вентилируемых фасадов. .

Что такое вентилируемый фасад?

Вентилируемый фасад – ограждающее конструктивное решение с вентилируемой полостью между панелями облицовки наружных стен и несущими или внутренними перегородками.
Вентилируемая полость обеспечивает выход и вход воздуха через свои отверстия (снизу и сверху), а также между открытыми стыками панели.

Происхождение вентилируемых фасадных систем связано с необходимостью защиты конструкций от снега и дождя. Это двухслойная система, образованная двумя листами ограждения с разделением между ними для создания полости, обеспечивающей циркуляцию воздушного потока, устраняющего любую влажность.

Зачем использовать exa | ТЕХ | система ФВХ?

Система вентилируемого фасада exa-TECH FVH представляет собой набор элементов, образующих самонесущую подконструкцию, прочно прикрепленную к опоре, на которой она установлена. Щелевые панели exa-TECH FVH используются для облицовки фасадов по этой системе.

Характеристики вентилируемых фасадов

Устойчивая архитектура, которая способствует энергоэффективности и использованию экологически чистых материалов, находится на подъеме, а вентилируемые фасады имеют ряд характеристик и основных элементов, обеспечивающих явное преимущество с точки зрения изоляции и энергии. сбережения. Основные характеристики и элементы, входящие в состав вентилируемого фасада, следующие:

Основной материал: Это опора, на которую крепится система вентилируемого фасада (не является частью самой системы).
Теплоизоляция: Устанавливается поверх несущей стены для улучшения ее тепловых и акустических характеристик и устранения мостиков холода.
Вентилируемая полость: Минимальный зазор 20 мм обеспечивает диффузию воды, которая может проникнуть из-за дождя или влаги, поступающей из внутренней части здания. Основание:
· Анкеры: крепления вентилируемого фасада представляют собой крепежные элементы, которые соединяют систему с несущей стеной для передачи нагрузок.
· Кронштейны: компоненты с подконструкцией, которые отделяют облицовку от задней стены.
· Профили: продольные элементы, которые крепятся к кронштейнам и удерживают фасадные панели.
Система крепления: элементы, которые крепят и удерживают наружную облицовку к профилям.
Облицовочные панели: составляют внешний слой фасада.

Преимущества вентилируемых фасадов

Установка вентилируемого фасада дает ряд преимуществ по сравнению с традиционными системами. Наиболее важные перечислены ниже:

1. Сплошная теплоизоляция.
2. Летом существенно снижается теплопоглощение здания.
3. Внутренний слой зимой аккумулирует внутреннее тепло.
4. Меньше проблем с конденсацией и влажностью благодаря постоянному обновлению воздуха.
5. Внешний слой системы действует как защитный барьер от атмосферных явлений, эффект, известный как «ЗАЩИТА ОТ ДОЖДЯ».
6. Улучшает акустические характеристики.

Типы вентилируемых фасадов

Если бы мы классифицировали типы вентилируемых фасадов, мы могли бы классифицировать их по материалу, отделке или системе крепления. Вентилируемые фасады exa-TECH являются лучшим вариантом при строительстве и реконструкции зданий благодаря высокой устойчивости к ультрафиолетовым лучам, высокой прочности и практически нулевому водопоглощению.
Некоторые из наиболее часто используемых материалов и отделки:

Керамические вентилируемые фасады

Спрос на керамические вентилируемые фасады постоянно растет. Во многом этот успех обусловлен отличными техническими характеристиками этого материала, которые обеспечивают огромную твердость и высокую устойчивость к неблагоприятным климатическим условиям.
Кроме того, exa-TECH имеет большой каталог коллекций с большим разнообразием отделки, которые можно адаптировать к любому дизайну или стилю дома или здания, например, к мраморным вентилируемым фасадам.

Вентилируемые фасады из камня

Еще одна популярная тенденция – вентилируемые фасады из камня. Их деревенский и вневременной характер делает коллекции цифровой печати exa-TECH успешными.

Вентилируемые фасады из дерева

Аутентичный характер дерева можно сохранить и с помощью вентилируемых фасадов из керамогранита, сочетающих в себе теплоту этого материала с прочностью и долговечностью керамики.

Цена вентилируемого фасада

Благодаря высокой прочности на разрыв и простоте сборки этот тип вентилируемого фасада может быть адаптирован к потребностям и техническим требованиям любого проекта. Если вас интересует цена вентилируемого фасада exa-TECH, свяжитесь с нами, заполнив контактную форму.

exa-TECH предлагает широкий выбор элементов различных форматов и отделок в соответствии с последними тенденциями в архитектуре.
Доступны несколько коллекций с текстурированными панелями для всего корпуса различных тонов с тем преимуществом, что толщина панели такого же тона, что и остальная часть изделия.
Кроме того, существуют различные типы продуктов exa-TECH с графикой, нанесенной с помощью струйной цифровой технологии для воссоздания различных видов цемента, дерева, мрамора или камня.

TEXTURED FULL BODY

COLONIAL

EMERALD

DIGITAL PRINTING

STONES

BO

CEMENTS

OP

MARBLES

GD

SAPELLY

SAPELLY

Exagres Presents An All -Новый продукт: EXA | ТЕХ |

ПРОЕКТЫ

Вентилируемый фасад Exatech, Малага

Анкерные системы • Анкерные системы для вентилируемых фасадов

Предлагаем различные системы крепления для вентилируемых фасадов

DAU
10/062 D

ETA 19/0052

Мы тщательно анализируем проект, чтобы найти оптимальную систему крепления для вентилируемых фасадов

В течение некоторого времени новая конструктивная система был наложен в качестве решения. Эта система сочетает в себе внешний вид и функциональность для отделки наружных стен, одновременно улучшая тепло- и звукоизоляцию во всех типах зданий. Это решение – вентилируемый фасад, система, обладающая рядом очевидных преимуществ и подходящая для всех типов зданий.

О вентилируемых фасадах

СИСТЕМЫ КРЕПЛЕНИЯ ДЛЯ ВЕНТИЛЯЦИОННЫХ ФАСАДОВ

СИСТЕМЫ АНКЕРИРОВАНИЯ С Т-образными ПРОФИЛЯМИ

ОДИНОЧНЫЕ КРЕПЛЕНИЯ

ОБЛИЦОВКА ДЛЯ ВЕНТИЛЯЦИОННЫХ ФАСАДОВ

НАХОДЯСЬ В КАРБАЛЬО, МЫ ПРОИЗВОДИМ И ПОСТАВЛЯЕМ НАИЛУЧШЕЕ КАЧЕСТВО

ТЕХНОЛОГИИ

Технологии обслуживания установок.

ПРОФЕССИОНАЛИЗМ

Лучшая команда профессионалов к вашим услугам.

ОПЫТ

Большой опыт работы в отрасли с лучшими решениями.

БЕЗОПАСНОСТЬ

Безопасность и качество как принципы.

Телефон: (+34) 981 686 347

Вентилируемый фасад

О нас, достоинства и преимущества

Конструктивная система наружного ограждения, подходящая практически для любого типа здания

• О, происхождении и видах фасадов
• Преимущества и преимущества

В течение некоторого времени новая строительная система навязывается как решение, сочетающее в себе эстетику и функциональность для отделки наружных стен, а также улучшения тепло- и звукоизоляции всех типов зданий.

Это решение не что иное, как вентилируемый фасад , система, которая дает большое количество преимуществ, а не очевидных и подходит для всех типов недвижимости. Мы являемся ведущей испанской компанией по разработке и производству анкерных систем для монтажа вентилируемых фасадов.

Вентилируемый фасад всегда приводит к значительному энергосбережению благодаря оптимальной теплоизоляции, а также к более высокому акустическому комфорту внутри здания.

ПРЕИМУЩЕСТВА ВЕНТИЛЯЦИОННЫХ ФАСАДОВ

• Изоляционные преимущества
• Экономические выгоды
• Экологические преимущества
• Конструктивные преимущества

ЧТО ТАКОЕ ВЕНТИЛИРУЕМЫЕ ФАСАДЫ?

Вентилируемый фасад представляет собой конструктивную систему наружного ограждения , подходящую практически для любого типа здания. Фиксирует на нем металлическую подконструкцию , которая затем будет поддерживать облицовку , и обязуется покрыть первоначальную стену изоляционным материалом.

Монтаж данной облицовки производится таким образом, чтобы между исходной стеной , теперь покрытой изоляционным материалом , и наружной обшивкой, образованной пластинами из выбранного материала (соединенными между собой открытыми швами),  создается воздушная камера размером от трех до девяти сантиметров .

Эта открытая сверху и снизу камера, через которую воздух циркулирует снизу вверх, помогает сохранить тепло внутри здания в зимние месяцы и защитить здание от внешнего тепла летом.

Работа системы проста: в жаркие месяцы нагревается внешнее покрытие и воздух в созданной камере, но создается конвективный эффект . Такой конвективный эффект позволяет обновлять воздух, содержащийся в камере, холодным воздухом, который поступает снаружи через дно воздушной камеры и гонит содержащийся в ней горячий воздух вверх.
Зимой воздух, содержащийся в камере, также нагревается таким же образом, но он не достигает достаточной температуры, чтобы возникал этот эффект и, следовательно, легче поддерживать внутреннее тепло в помещении. Подсчитано, что до 30% тепловых потерь или прибавок, регистрируемых зданием, происходит через фасад.

В системе вентилируемого фасада первоначальная стена, через которую раньше выходило тепло и проникал холод, теперь защищена воздушной камерой, перекрывающимся фасадом и изоляционным слоем  , который всегда остается сухим . При этом возможно, что любой тип теплового моста исчезнет , а также устранены проблемы конденсации.

Таким образом, установка вентилируемого фасада всегда приводит к значительной экономии электроэнергии за счет оптимальной теплоизоляции , а также  повышенный акустический комфорт  внутри здания, обеспечивающий лучшую изоляцию от внешнего шума. Кроме того, поскольку внешняя облицовка состоит из частей, соединенных открытыми швами, внешняя облицовка всегда защищена от проблем, вызванных расширением материалов, а внешний вид здания дольше сохраняется в оптимальном состоянии. .

ПРОИСХОЖДЕНИЕ ВЕНТИЛЯЦИОННЫХ ФАСАДОВ

Происхождение вентилируемого фасада следует искать в двадцатом веке , а именно в те десятилетия, когда широкое распространение получили железобетонные и стальные конструкции в зданиях. Таким образом, вентилируемые фасады являются продуктом инноваций, синтезированных в так называемой современной архитектуре , термин, который определяет конструктивное движение конца 20-х годов, начавшееся в Баухаус , а затем в так называемом Интернационале. Конгресс современной архитектуры; Установлено рационализм и органицизм как основные принципы архитектурного творчества.

В современной архитектуре; формальный стиль работы упрощается, орнамент теряет то значение, которое имел в прежние времена модернизма и появляются новаторские решения, такие как Cavity Wall  – стена из двух листов, разделенных вентилируемой камерой, позволяющей отводить воду, которая может проникают через наружную стенку. В Cavity Wall дренаж осуществляется благодаря отверстиям, расположенным в основании системы. Затем, в 70-е годы, в стены этого типа уже включают утеплитель.

Серединой ХХ века также датируется так называемая  плювиальная перегородка  – конструктивная система защиты  промежуточных стен  , состоящая в установке перегородки (обычно из кирпича) на первоначальной стене, отделенной от вышеупомянутая стена также воздушной камерой . Таким образом, перекрывающая стена защищает промежуточную стену от дождя и других атмосферных явлений, а также вентилирует исходную стену.

Из этих систем в текущую вентилируемые фасады  этап только один, и этот этап осуществляется с заменой в данных конструктивных решениях обычного кирпича другими материалами (фиброцемент, листовой металл и др.), которые крепятся к исходной стене металлическим каркасом .
Таким образом, на сегодняшний день вентилируемые фасады    представляют собой системы наружных ограждений, состоящие из трех частей: внутреннего листа, теплоизоляционного слоя и негерметичного наружного листа, которые крепятся к исходному фасаду.

Системы вентилируемых фасадов позволяют улучшить внешнюю отделку, изолировать внутреннее пространство здания от шума, а также улучшить теплотехнические характеристики объекта. В принципе, это 9система 0280 подходит для всех типов зданий ; но прежде чем остановить свой выбор на нем, необходимо оценить характеристики стены, которая будет поддерживать новую стеновую поверхность.

Если на стене выявлены недостатки, их всегда необходимо исправить до начала монтажа вентилируемого фасада. В противном случае конечный результат будет далек от оптимального.

ВИДЫ ВЕНТИЛЯЦИОННЫХ ФАСАДОВ

В настоящее время существует различных типов вентилируемых фасадов ; поскольку они могут быть классифицированы в зависимости от материала, используемого для внешнего листа, отделки или системы крепления плиты.
У каждого установщика есть типология с собственными категориями, созданными с целью выделить свой продукт среди конкурентов. Однако наиболее распространенной в утилитарном плане является классификация вентилируемого фасада по системе крепления плит, образующих облицовку, перекрывающую исходную стену.

Таким образом, наиболее распространенными вентилируемыми фасадами являются два: из одинарных клипс , который включает в себя трехсантиметровую воздушную камеру и требует меньше знаний для установки, и из крепления с помощью профилей , что позволяет создавать воздушные камеры до восьми сантиметров и часто используется при проведении реабилитации.

Среди двух указанных фасадов фасады второго типа на 20% дороже, чем фасады с одинарными анкерами. Тем не менее, система анкеровки – не единственное, что определяет стоимость установки вентилируемого фасада, поскольку это не то же самое, если внешний лист из мрамора цвета слоновой кости, природного камня или цинка.

Независимо от материалов и анкерных систем, во всех случаях время установки одинаково: предполагается, что фасад площадью 600 квадратных метров может быть завершен за один месяц , так как обычные операторы могут выполнить до 30 квадратных метров фасада за один день. Если высокопроизводительный уровень мастерства команды, выполняющей работу, максимален, этот показатель может быть удвоен. Все зависит от правильного планирования.

Помимо двух указанных основных типов вентилируемых фасадов, можно выделить и другие типологии. Таким образом, принимая в качестве отличительного элемента материал, использованный во внешнем листе, имеется керамических или каменных фасадов на металлические , стеклянные, деревянные или составные фасады, такие как полимеры или пластмассы. Даже; Внутри каждого из этих типов также можно найти подкатегории; так как керамические фасады могут быть терракотовыми или керамогранитными и металлическими, цинковыми или алюминиевыми.

Отделка материала, из которого состоит наружный лист, также позволяет определять новые подкатегории и, таким образом, существуют натуральные фасады, лакированные фасады или фасады, на которые с помощью цифровых печатных систем нанесены различные рисунки.

На самом деле у каждой компании, занимающейся установкой вентилируемых фасадов, есть свои типологии, которые становятся инструментом дифференциации. Как бы то ни было, в любой из своих типологий система наружного ограждения вентилируемых фасадов является одной из наиболее используемых в институциональных зданиях и постепенно открывает дорогу на рынке жилищного строительства.

ПРЕИМУЩЕСТВА И ПРЕИМУЩЕСТВА ВЕНТИЛЯЦИОННЫХ ФАСАДОВ

Вентилируемые фасады – оптимальное решение для обновления имиджа объекта и повышения его энергоэффективности. Преимущества и выгоды, которые они представляют, многочисленны и могут быть сгруппированы в четыре раздела, а именно:

ИЗОЛЯЦИОННЫЕ ПРЕИМУЩЕСТВА

Вентилируемый фасад выступает в качестве отличного теплоизолятора , поскольку воздушная камера, отделяющая внешний лист от исходной стены, помогает поддерживать приятную температуру в течение всего года внутри зданий, в которых выбрана система наружного ограждения.

Воздушная камера фактически дает энергосбережения . Так как подсчитано, что изоляционные способности, приобретаемые фасадом, позволяют снизить затраты на электроэнергию, необходимую для поддержания комфортной температуры внутри здания в течение всего года, до 40%. Изоляционные преимущества также позволяют смягчить воздействие внешнего шума внутрь здания, которое, таким образом, становится более пригодной для проживания средой.

Система также устраняет проблемы влажности и образования высолов на фасадах.

ЭКОНОМИЧЕСКИЕ ВЫГОДЫ

В зависимости от материала, используемого в наружном листе, затраты на обслуживание фасада резко снижаются . Многие материалы, такие как натуральный камень или более качественная керамическая облицовка, способны оставаться неизменными долгие годы. Однако необходимо учитывать, что при очень агрессивных атмосферных условиях окружающей среды здания, в котором установлен такой фасад, металлические элементы системы могут подвергнуться некоторому износу.

Несмотря на долговечность вентилируемых фасадов, Правительство Испании Технический строительный кодекс рекомендует проводить их периодические проверки . Таким образом, каждые три года необходимо оценивать состояние сохранности футеровки наружного листа для обнаружения трещин или трещин, а каждые пять лет – для обнаружения провалов или деформаций. И каждые десять лет в обязательном порядке оценивать состояние вентиляционных отверстий камеры.

В любом случае  по сравнению с необходимостью поддержания традиционного фасада преимущества очевидны . Наконец, еще одно экономическое преимущество установки вентилируемого фасада связано со стоимостью недвижимости. Его привлекательность и статус современного решения улучшают внешний вид здания и, как следствие, повышают стоимость квартир, офисов и помещений , составляющих здание с вентилируемым фасадом.

ЭКОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА

Установка вентилируемого фасада образует мало отходов , так как при его установке нет необходимости удалять предыдущие стены. Система размещается просто на старых конструкциях , что делает ее идеальным решением, когда речь идет о восстановлении фермы и придании ей новой жизни.

Вентилируемый фасад обновляет все виды недвижимости и реконструкции, всегда гораздо бережнее относится к окружающей среде, чем новое строительство. Это потому, что он потребляет меньше ресурсов и создает меньше отходов. это тоже  самоочищающиеся фасады, которые хорошо выглядят только благодаря дождевой воде .

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

Монтаж системы вентилируемого фасада в здании является операцией, не требующей приведения в действие крупных рабочих приспособлений, так как сборка деталей осуществляется за счет использования крюков и систем механического крепления . Кроме того, в случае повреждения необходимо лишь снять поврежденную пластину и заменить ее другой, что особенно недорого и очень быстро. Кроме того, система позволяет эффективно спрятать в воздушной камере все виды электропроводки и коммуникаций без необходимости вскрытия регат на стене.

Однако установка этого типа конструктивной системы ограждений всегда должна выполняться специалистами. Что значительно упрощается, если перед началом работ хорошо рассчитать потребности в анкерах и их распределение. Это обеспечивает оптимальное размещение и высокое качество отделки, а время монтажа значительно сокращается.

СТРОИТЕЛЬНЫЕ ПРОЕКТЫ С ВЕНТИЛИРУЕМЫМИ ФАСАДАМИ

Задние вентилируемые фасады для здоровых стен и комфортных зданий

Вентилируемые фасады, также известные как противодождевые экраны и двойные фасады, широко используются во всем мире проектировщиками зданий, ищущими дополнительный уровень защиты наружных стен своих зданий. .

Подобно тенту, система представляет собой пару наружных обшивок стен, разделенных воздушным коридором, и в основном используется для защиты несущих стен здания от последствий непрекращающегося или сильного дождя и ветра.

Основными строительными изделиями, составляющими систему вентилируемого фасада, являются несущая конструкция и наружная облицовка, которые разделены воздушной полостью и соединены анкерными элементами и подрамником. Как правило, дополнительные слои изоляции также добавляются снаружи несущей конструкции для улучшения энергоэффективности и снижения вероятности образования конденсата внутри стенового узла.

Мембрана, устойчивая к атмосферным воздействиям, почти всегда добавляется снаружи изоляционного изделия для защиты несущей конструкции от проникновения воды, а паропроницаемые изделия, которые предотвращают проникновение воды, но способствуют выделению пара, лучше всего подходят для этого применения.

Помимо внешней облицовки, которая обеспечивает большую часть защиты от дождя и ветра, ключевым элементом системы вентилируемого фасада является воздушный коридор между несущей конструкцией и внешней облицовкой.

На схеме показаны несущая конструкция (красная), изоляция (желтая), подрамник (серая) и внешняя облицовка (оранжевая). Изображение: Википедия

Вентилируемый фасад с естественной вентиляцией (а не с принудительной вентиляцией) приводит к разности температур между лицевой стороной облицовочной панели и воздушной полостью за ней. Это, в свою очередь, создаст изменение плотности воздуха и заставит воздух течь вверх внутри полости в соответствии с эффектом дымовой трубы. Этот воздушный поток будет переносить тепло из полости наружу через выхлопные трубы высокого уровня, а также может способствовать конвекционной сушке любого остаточного количества воды, которая проникла или обошла внешнюю облицовку и накопилась в воздушном коридоре.

Это особенно важно для стен с облицовкой с высоким водопоглощением, такой как кирпич, блоки и штукатурка, что делает вентилируемые фасады привлекательным вариантом модернизации для архитекторов при модернизации старых зданий.

Способность вентилируемого фасада к просыханию во многом зависит от воздушного потока, способности полости отводить влагу и проницаемости слоев материала, прилегающих к воздушной полости.

Вентиляция намного более эффективна, когда применяется ко всему фасаду, и по этой причине воздушные зазоры, которые обеспечивают и удаляют воздух, должны быть тщательно рассчитаны для идеального притока и отвода воздуха вдоль фасада.

Когда дело доходит до выбора элемента внешней облицовки для вашего вентилируемого фасада, весь мир — ваша устрица, и только в Австралии мы видели алюминиевые, деревянные и цементные композитные панели, а также обшивочные доски, терракотовую плитку и системы остекления, которые используются для Элемент внешней облицовки вентилируемого фасада. Недавно мы также видели интегрированные фотогальваники, используемые в вентилируемом фасаде.

Подрамники обычно изготавливаются из дерева с мембранным покрытием или, что более вероятно, из металла, а обшивка чаще всего крепится к ним винтами или заклепками. Некоторые компании также предлагают скрытые крепления для своих облицовочных изделий, что обеспечивает более бесшовную эстетику, но затрудняет снятие панелей для ремонта или замены.

Почти все компании, которые рекламируют свою продукцию как совместимую с вентилируемыми фасадными системами, предоставят инструкции по креплению своей облицовочной продукции к несущей конструкции или подрамнику, некоторые предоставят специальные подрамники и анкерные элементы.

Вот несколько продуктов, специально разработанных для вентилируемых фасадов:

ИЗОЛЯЦИЯ

Плита Kooltherm K15 Rainscreen от Kingspan Insulation

Kingspan Плита Kooltherm K15 Rainscreen — это высокоэффективная, не содержащая волокон, жесткая термореактивная плита, зажатая между двумя фенольными изоляционными материалами. слои алюминиевой фольги с высокой отражающей способностью, автогезионно приклеенные к изоляционному сердечнику во время изготовления.





Изоляционная плита Rocksilk для наружных стен от Knauf Insulation

Доступная от Knauf легкая и жесткая плита Rocksilk RainScreen Slab позволяет легко крепить ее к каменной кладке, а водоотталкивающая природа продукта обеспечивает дополнительную защиту от влаги. проникнуть в обшивку.



---

ПОДРАМНИК

Облицовка дождевого экрана Nvelope

Компания DCTech предлагает широкий ассортимент кронштейнов, направляющих и поддерживающих систем защиты от дождя Nvelope, которые являются безопасными, экономичными и эффективными. Они упрощают сложные фасады современных зданий и подходят для самых требовательных фасадных материалов.





---

ПОКРЫТИЯ

Enviroseal ProctorWrap производства Bradford Insulation (CSR)

Enviroseal позволяет воде не скапливаться внутри стены, но при этом предотвращает проникновение пара внутрь стены и препятствует проникновению воздуха в нее. внутри каркаса здания.

HardieWrap by James Hardie Building Products

Защита от атмосферных воздействий HardieWrap обеспечивает баланс водостойкости и воздухопроницаемости, позволяя влаге (водяному пару) из помещения выходить наружу, поэтому пространство внутри стены остается сухим.

Сизальная пленка для стен MD компании Fletcher Insulation

Сизальная пленка предотвращает перенос влаги с наружных стен на внутренние и позволяет продолжать строительные работы внутри дома даже в ненастную погоду.

---

ОБЛИЦОВКА

Вентилируемые фасады со встроенными в здание фотогальваническими элементами с ERC 50 от Schueco Australia

Schueco ERC 50 включает в себя внешнюю несущую конструкцию, протянутую поперек конструкции здания от крыши до крыши. Несущая конструкция служит базовым каркасом для интеграции различных системных модулей Schueco, включая интегрированные в фасад системы защиты от солнца, встроенные в здание фотогальваники (BIPV) или децентрализованную вентиляцию с Schueco VentoTherm.



Dekton by Cosentino

Фасадные панели Dekton могут иметь большой формат (3200 мм x 1440 мм) и обладают высокой прочностью на изгиб, стабильностью размеров и устойчивостью к царапинам.

Благодаря соединениям между материалом облицовки и механическим узлом расчетные нагрузки эффективно передаются обратно на несущие стены, обеспечивая безопасность и надежность фасада.



Фасады Agrob Buchta от Ceramic Solutions (Aust)

Навесные фасады Ceramic Solution от Agrob Buchtal – это легкие панели, которые можно закрепить на основном настенном кронштейне и просто защелкнуть в основании, чтобы создать ровную поверхность. В случае необходимости снятия панели (например, для доступа к электрическим кабелям или осмотра бетонного туннеля) вставляется ключ из листового металла, чтобы разблокировать панель или секцию, в зависимости от конструкции.



Поликарбонатные панели Rodeca от Architectural Building Elements Pty Ltd

Панели из поликарбоната использовались архитекторами BVN для внешнего элемента облицовки на части их двойного фасада в школе для девочек Ravenswood. В системе используются автоматические жалюзи на нижнем и верхнем уровнях для вентиляции полости летом, а также улавливания тепла зимой для сохранения тепла.





Prodema by SGI Architectural

Панели ProdEx от Prodema изготавливаются из натурального шпона из 100% натурального дерева с сердцевиной из бакерлита высокой плотности. На них нанесено запатентованное покрытие на основе синтетических смол и PVDF. Панель обладает высокой прочностью и защищена от воздействия УФ-солнечных лучей, химического воздействия и повреждений, вызванных атмосферными факторами.



Trespa Meteon от HVG Facade Solutions

Панели Trespa Meteon можно обрезать по размеру и использовать в качестве защитного экрана и декоративного фасада. Это строительное решение имеет как технические, так и эстетические преимущества. Стыки между панелями могут оставаться открытыми.

Закрытая поверхность Trespa Meteon практически исключает скопление грязи и предотвращает необратимое повреждение листов красками, чернилами, клеями и другими материалами для граффити.



Swiss Pearl от HVG Facade Solutions

Все панели Swisspearl специально разработаны для облицовки дождевых экранов с задней вентиляцией. Эта система облицовки эффективно защищает здание и его конструкцию от непогоды в течение длительного времени. Кроме того, он снижает влажность, а циркуляция воздуха оптимизирует эффективность изоляции. Поэтому не будет таких проблем, как плесень, грибки и т. д. Устойчивые к гниению и негорючие панели чрезвычайно долговечны и практически не требуют ухода.

Фасадные панели Equitone

Фиброцементные панели Equitone поставляются с максимальным размером панели 1,25 x 3 м и могут быть преобразованы в любой размер или форму в мастерской или на месте. Кроме того, материал может быть перфорирован или напечатан. К видимым и невидимым методам крепления дождевика относятся заклепки, привинчивание и приклеивание к металлическим или деревянным опорным рамам.



Terraçade TN Гладкая фасадная плитка от HVG Facade Solutions

Terraçade TN была разработана в сотрудничестве с ведущими австралийскими инженерами в качестве защиты от дождя и вентилируемой фасадной системы. Это легкая система, которую легко установить. Сочетание натуральных, долговечных свойств терракоты и современной привлекательности системы делает Terraçade TN идеальным выбором для архитектурных и жилых проектов любого размера.

Фарфоровые панели от Maximum Australia

Максимум Фарфоровые панели обеспечивают пониженное водопоглощение, негорючесть, устойчивость к ультрафиолетовому излучению, устойчивость к химическим веществам и загрязнению воздуха, малый вес и ограниченное обслуживание.

Максимум 6 мм Фарфоровые панели имеют вес всего 14,7 кг/м2 по сравнению с 20-миллиметровыми мраморными или гранитными панелями, которые составляют около 50 кг/кв.м. Несущий вес резко снижен, что особенно важно при ремонтных работах или новостройках.

Building Integrated Photovoltaics (BIPV) Onyx Solar Australia

Разработчик строительных материалов Onyx Solar установила свое фотоэлектрическое стекло в качестве вентилируемого фасада штаб-квартиры производителя бутылок Coca-Cola Femsa в Монтеррее, Мексика. Модернизация Femsa позволила сэкономить более 5500 кВт электроэнергии в час, а также сократить выбросы CO2 на 2,7 тонны.



Dupoint Corian от CASF Australia

Универсальность дизайна и эксплуатационные характеристики DuPont Corian — доступность различных цветов и эстетики, нестандартные цвета, текстуры и отделки, способность формировать материал и его исключительные качества. долговечность и возобновляемость – побудили многих архитекторов и дизайнеров использовать Corian для наружных работ.





Фасадная система – Swisspearl

Экологичный дизайн с Swisspearl

Swisspearl — производитель вентилируемых фасадов премиум-класса. Сегодня существует множество типов конструкций и характеристик материалов, из которых вы можете выбирать. Система заднего вентилируемого фасада считается особенно высококачественной и экологичной.

Интеллектуальная многоуровневая структура RVF обеспечивает уникально подходящий компонент для каждой функции внешней стены. На рынке нет другой фасадной системы, которая бы так легко отвечала требованиям защиты от тепла, влаги, огня и шума, как Swisspearl.

Система заднего вентилируемого фасада соответствует всем требованиям к экологичному, экологическому и устойчивому дизайну.

Энергоэффективность и экологичность

Что делает систему вентилируемого фасада уникальной, так это структурное отделение от изоляции и защиты от атмосферных воздействий. Наружная влага не может попасть на кирпичную кладку и изоляцию, а вентилируемое пространство сзади обеспечивает оптимальное высыхание любой влаги внутри. Это повышает энергоэффективность и обеспечивает приятный и здоровый микроклимат в помещении круглый год.

Наша фасадная система также впечатляет своей экологичностью. Сама система устойчива, поскольку отдельные компоненты фасада могут быть разделены. Фиброцемент Swisspearl также является натуральным строительным материалом, обладающим многими преимуществами по сравнению с такими материалами, как металл или алюминий.

Долговечность и экономичность

Фасадная система Swisspearl предлагает не только высокоэффективную теплоизоляцию, защиту от атмосферных воздействий и простоту обслуживания, но и хорошие противопожарные и звукопоглощающие свойства. Это обеспечивает превосходный комфорт проживания в течение длительного времени и постоянную эксплуатационную надежность. Фасадная система не подвержена повреждениям, которые в противном случае могли бы очень быстро дорого обойтись.

Фасады Swisspearl обеспечивают надежную защиту, комфорт и экономичность, а также гарантируют прочную и надежную оболочку здания на десятилетия.

Необслуживаемые и съемные

Все фасады подвержены резким колебаниям температуры. Фасадная система Swisspearl позволяет неограниченно расширять облицовку. Это означает, что нет риска дорогостоящих ремонтных работ из-за трещин на штукатурке или отслоения наружной обшивки в результате мороза. Панели Swisspearl невероятно прочны и оптимально защищают фасад от погодных и внешних воздействий.

Продуманная многослойная конструкция фасадной системы позволяет впоследствии удалять и перерабатывать отдельные компоненты.

Ботанический сад, Денвер, Колорадо, США

Интеллектуальная многослойная структура

Системная структура фасада Swisspearl

Фасады Swisspearl основаны на конструктивно превосходном принципе, известном как вентилируемая фасадная система. Система заднего вентилируемого фасада состоит из четырех основных компонентов: несущей конструкции, теплоизоляции, подконструкции с задней вентиляцией и облицовки фасада.

В отличие от композитных теплоизоляционных систем, функции теплоизоляции и защиты от атмосферных воздействий в системе тылового вентилируемого фасада конструктивно разделены. За счет циркуляции воздуха в заднем вентиляционном пространстве безопасно отводится строительная и эксплуатационная влага, что предотвращает образование плесени в салоне. Изоляция и конструкция стен всегда остаются сухими и обеспечивают приятный и здоровый микроклимат в помещении.

1  Несущая конструкция
Несущая конструкция здания для восприятия всех нагрузок

2  Подконструкция
Передает нагрузки от сайдинга к конструкции

3  Теплоизоляция
Слой между основанием и вентиляционным пространством для улучшения тепловых и/или звукоизоляционная способность

4 Вентиляция сзади
Пространство, через которое проходит наружный воздух, примыкающее к облицовке с тыльной стороны

5 Фиброцементные панели Swisspearl
Наружный, видимый слой наружной стены с защитной и дизайнерской функцией



Изоляция и энергоэффективность

Потенциал изоляционной способности при системе с задней вентиляцией не ограничен. Возможна любая толщина изоляции. Это означает, что значения U для зданий с положительной энергией могут быть легко достигнуты и превышены требования действующего Постановления об энергосбережении (EnEV).

Фиброцемент Swisspearl

Варианты оформления ограждающих конструкций

Swisspearl предлагает уникальный способ сочетания функциональности с невероятной эстетикой. Компоненты натурального сырья и уникальная структура фиброцемента придают оболочке здания неповторимый и яркий характер. Множество доступных форм и цветов дают практически неограниченные возможности оформления высококачественных фасадов.

Откройте для себя фасадные продукты

Лесковец При Крскем, Словения

Дом XL

Читать далее

Западный Ванкувер, Британская Колумбия, Канада

Дом Томпсона

Читать далее

Тарту, Эстония

Расширение больницы Тартуского университета

Читать далее

Спокан, Вашингтон, США

Больница внутреннего северо-запада поведенческого здоровья

Читать далее

Денвер, Колорадо, США

Ботанический сад

Читать далее

Вашингтон, округ Колумбия, США

Квадрат 50

Читать далее

Блумингтон, Миннесота, США

Молл Америки

Читать далее

Инчек, Турция

Чепа Инчек Дома

Читать далее

Колорадо-Спрингс, Колорадо, США

Библиотека Тутта

Читать далее

Фасадная система FAQ

Различные фасадные системы являются не только визуально важным элементом архитектурного дизайна, но и защитным покрытием здания. Оптимальный фасад должен соответствовать различным критериям: длительная защита от атмосферных воздействий, длительный срок службы при низких затратах на техническое обслуживание или ремонт, низкое значение теплопередачи наружных стен, а также оптимальная звукоизоляция и хороший баланс влажности по отношению к внутренним стенам. стены. Эти свойства также определяют общий энергетический баланс здания.

Различают гипсовые фасады, стеклянные, бетонные и деревянные фасады, а также вентилируемые фасады с фиброцементом, металлом или клинкером. Фасады можно разделить на два типа: тяжелые конструкции со сплошными стенами и легкие каркасные наружные покрытия. К последним относятся однослойные и многослойные фасады (двойные фасады) и вентилируемые фасады.

Задний вентилируемый фасад навесного типа не только устойчив в использовании, но также долговечен и разборчив. При УКВ обшивка здания и несущие стены не связаны. Вместо этого между элементами здания остается слой воздуха. Преимущество такой задней вентиляции в том, что она удаляет любую проникшую влагу. Это защитит стену за ним от влаги и предотвратит рост плесени. Кроме того, облицовка надежно защищает здание на долгие годы и придает ему характерный вид. С VHF материалы можно разделять без сортировки. В случае демонтажа это означает, что строительные материалы могут быть легко переработаны.

Внешняя обшивка может быть изготовлена ​​из различных материалов, таких как дерево, металлические листы и сэндвич-материалы, пластмассы, фиброцементные панели, плиты из природного камня и кирпичи. Он образует фактический защитный слой от атмосферных воздействий и отталкивает проливной дождь и прямое проникновение влаги. Внешняя обшивка крепится к каркасу из дерева или металла.

Цементные фасадные панели Swisspearl негорючи и абсолютно устойчивы к влаге. Они также обеспечивают звукоизоляцию, стабильность, долговечность, противопожарную защиту и практически не требуют обслуживания. Благодаря этим свойствам материала можно занять новые сегменты рынка деревянного строительства. По сравнению с обычно воспламеняющимися облицовочными или фасадными строительными материалами из дерева, получение разрешения на строительство также может быть короче. Фиброцементные панели Swisspearl также можно обрабатывать стандартными инструментами. Диапазон дизайнерских возможностей с фиброцементом также огромен. Существует множество различных форм, цветов и структур поверхности. Возможна перфорация, орнамент и даже специальные цвета.

Фасады Swisspearl чрезвычайно долговечны и экономичны. Они сохраняют свою ценность, легко устанавливаются в любую погоду, требуют минимального обслуживания и демонстрируют стабильную производительность в течение нескольких десятилетий. Благодаря длительному сроку службы наша продукция улучшает как экологический, так и экономический баланс ограждающих конструкций любого здания.

Наша продукция производится в соответствии с высочайшими стандартами и в соответствии с постоянными программами контроля качества третьей стороной. как партийными испытательными комплексами, так и собственными заводскими лабораториями. В случае, если какой-либо поставленный продукт не достигнет заявленных характеристик, будет действовать 20-летняя гарантия, покрывающая функциональное качество панелей и аксессуаров швейцарского производства. На фасадные панели Zenor color line распространяется 10-летняя гарантия. Как правило, гарантия предоставляется при условии полного соблюдения последней версии Руководства по проектированию и установке.

Вот вам

Вы вдохновлены?

Мы будем рады помочь вам с вашим проектом. Наши высококачественные продукты, изготовленные из цемента с натуральным волокном, сочетают в себе превосходное качество и долговечность, что позволяет создавать устойчивые решения для эстетичных ограждающих конструкций зданий и изысканных жилых помещений. Наш преданный своему делу и знающий персонал всегда готов ответить на ваши вопросы.

Свяжитесь с нами. Мы с нетерпением ждем будущих проектов с вами.
