«Какой толщины должен быть воздушный зазор в системе вентилируемого фасада с обшивкой из сайдинга?» — Яндекс Кью

Отделка вентилируемого фасада материал для частных и жилых домов

Содержание:

Устройство вентилируемого фасада
Выбор материалов облицовочного слоя для организации надежной и качественной защиты здания
Системы крепления вентилируемого фасада
Виды вентилируемых фасадов
- Клинкерный вентфасад
- Панельный вентфасад
- Навесной вентилируемый фасад
- Вентилируемый фасад с перфорацией
Основные преимущества вентилируемых фасадов зданий
Вентфасад материалы
- Вентфасад из керамогранита
- Конструкция крепления
- Утепление и защита от ветра
- Вентфасад кирпич
Материалы внешней облицовки фасада
Детально о конструкции
- Утеплитель, а так же несущие и опорные кронштейны подсистемы
- Паропроницаемая мембрана
- Воздушный зазор
- Кратко о видах подсистемы (каркаса)
Технология отделки фасада
- Инструменты
- Подготовительные работы
- Монтаж кронштейнов
- Монтаж фасадной направляющей
- Монтаж облицовки
Заключение

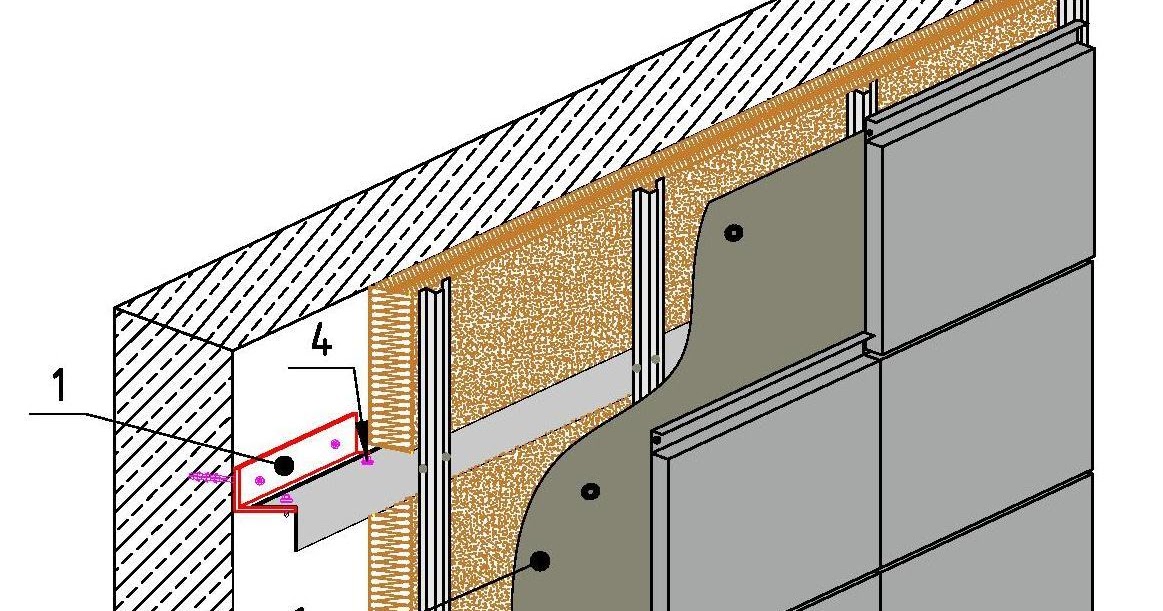

Устройство вентилируемого фасада

Главной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка. Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.

Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.

Такой технический сэндвич может состоять из следующих частей:

Декоративный облицовочный материал.
Несущая система, каркас с крепёжными элементами.
Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.

Выбор материалов облицовочного слоя для организации надежной и качественной защиты здания

Вентилируемые фасады. Виды вентфасадов

Популярность вентилируемых фасадов на рынке растет с каждым годом, сегодня такие конструкции используются для отделки административных, жилых, офисных, торговых зданий, промышленных предприятий и других объектов.

На рынке представлено большое количество облицовочных панелей разного устройства для таких систем, изготовленных из различных материалов и обладающих уникальным набором свойств, о которых следует знать перед совершением покупки.

В таблице ниже представлены наиболее востребованные покупателями типы внешней облицовки вентилируемых фасадов.

Тип
Описание
Профнастил.
Данный материал отличается хорошими техническими характеристиками – малый вес, продолжительный срок службы, практичность и т.д. В то же время, такие изделия нельзя использовать для отделки общественных зданий, они лучше подходят для складских объектов, гаражей и промышленных предприятий. Для профнастила характерна волнообразная форма и на рынке представлено множество различных цветовых решений, благодаря чему нежилым помещениям можно придать достаточно привлекательный и ухоженный внешний вид. Его основным преимуществом является низкая стоимость по сравнению с другими материалами.
Линеарные панели.
Такая облицовка представляет собой панели из металла, покрытые специальными защитными составами. Панели лучше всего подходят для отделки небольших домов и строений, но часто используются в качестве основной облицовки для крупных объектов.

Одной из отличительных особенностей линеарных панелей является их размер, такие изделия обладают длиной, превышающей ширину. Благодаря специальным защитным покрытиям, панели приобретают хорошие характеристики стойкости к различным негативным окружающим эффектам, не страдают от коррозии. Среди преимуществ стоит также выделить простоту и быструю скорость монтажа и невысокую цену.
Композитные панели.
Композитные материалы отлично подходят для использования на зданиях с нестандартными архитектурными элементами, так как они отличаются гибкостью и допускают изменение формы и размера за счет использования простого ручного инструмента. Такие панели могут использоваться для внешней и внутренней отделки любых зданий и сооружений в различных внешних условиях.

Фасадные кассеты.
Данная облицовка представлена на рынке в широчайшем ассортименте цветов, фактур и форм (имеются скошенные, угловые и другие панели). Их часто применяют для многоэтажных домов, а также вместе с другими вариантами облицовки фасада. Для установки фасадных кассет может быть использована технология скрытого и явного монтажа, которые также можно комбинировать.
Керамогранит.
Данный материал отличается твердой структурой и представлен на рынке в широком ассортименте. Керамогранит часто используют для имитации натурального камня. Материал отличается великолепными техническими характеристиками, долговечностью и отличными эстетическими качествами

При большом количестве преимуществ, керамогранит является достаточно требовательным к монтажу на подсистемы материалом, в процессе установки отдельные плиты могут царапаться и на них появляются сколы, а потому работать с ним нужно осторожно. В настоящее время популярность данного облицовочного материала растет, причем, не только благодаря его долговечности и красоте, но еще и из-за его экологической чистоты.

Виниловый сайдинг.
Данный материал лучше всего подходит в тех случаях, когда объект располагается в неблагоприятных местах, где существует вероятность частых механических воздействий

Устройство фасада с сайдингом отличается прекрасными характеристиками и может выдерживать даже значительные удары, после которых возвращает свой первоначальный вид.
Стальной сайдинг.
В отличие от винилового аналога, сайдинг из стали не может выдерживать столь серьезные механические воздействия, однако, у него есть свои преимущества, которые не оставляют без внимания покупатели. Металлическая отделка может быть использована при проведение монтажных работ в любое время года, не требует для установки никаких мокрых процессов и представлена на рынке в широком цветовом ассортименте. Обычно такую облицовку используют на зданиях промышленного и общественного назначения, а также на других объектах. Стальной сайдинг устойчив к коррозийному воздействию и общий срок его эксплуатации составляет не менее 35 лет при условии правильного использования.

Вне зависимости от выбранного материала в качестве основной внешней облицовки вентилируемых фасадов, чтобы отделка прослужила достаточно долго, следует выполнить грамотный ее монтаж, в соответствии с технологией изготовителя.

Системы крепления вентилируемого фасада

Монтаж навесных вентилируемых фасадов вентфасадов

Подробного рассмотрения требует выбор крепежа. Как известно, существует две системы крепления — скрытая и открытая.

Первый вариант — это металлические кляммеры, охватывающие плиту сверху и снизу. Второй — анкерные болты которые вставляются в просверленные в плите несквозные отверстия и там раскрываются подобно лепесткам цветка.

Скрытая система крепления

Открытая система крепления

Порой монтажные элементы не портят внешний вид облицовки, а напротив, добавляют ей выразительности.

Использование скрытой системы крепления оправданно далеко не всегда: например, на участках фасада, несущих высокую эстетическую нагрузку. И дело не только в том, что данный крепеж обходится вдвое дороже видимого. Если плитка, закрепленная таким образом, будет повреждена для ремонта придется разбирать весь вертикальный ряд. Заменить облицовочную единицу, установленную открыто, не в пример проще.

Кляммеры, окрашенные под цвет плитки, практически незаметны на фасаде

Некачественный крепеж приводит к выпадению облицовочных плиток.

Виды вентилируемых фасадов

Виды и монтаж фасадных дюбелей

Принцип вентиляционного зазора сохраняется при любом виде вентфасада, кроме перфорированного, о нём будет сказано позже. Поэтому классифицировать их можно только по используемым материалам. В частности, от типа фасадной отделки зависит несущая конструкция, при помощи которой так же создан и вентзазор.

Клинкерный вентфасад

Клинкерный облицовочный кирпич – красивый и долговечный материал. Им можно облицевать дом, построенный из чего угодно, и каждый раз здание получится кирпичным на вид. Если застройщик ставит перед собой цель сохранить паропроницаемость стен и соответственно обеспечить здоровый микроклимат в помещениях, то утеплять их нужно минеральной ватой, а каменную облицовку возводить с вентиляционным зазором.

Если просто прижать минеральную вату кладкой без вентзазора, то существует высокая вероятность накопления влаги в утеплительном слое. Мокрая вата утрачивает термоизоляционную способность, а также увлажняет граничащие с ней конструкции. Изнутри помещения в месте намокания ваты (обычно внизу стены) образуются сначала пятна сырости, а затем и плесень. Снаружи на кирпичной облицовке образуются высолы.

Клинкреный вентилируемый фасад возводится на общем или отдельном фундаменте, учитывающем вес облицовки. Кладка ведется в полкирпича. В каждый второй-третий кладочный шов заводится гибкая связь, замурованная или заанкеренная в несущей стене. Таким образом, обеспечивается устойчивость облицовки.

Вентилируемый зазор в клинкерном вентфасаде не должен быть менее 40 мм (СНиП 21-01-97). Внизу кладки в вертикальные швы вставляются специальные вентиляционные решетки, обеспечивающие забор воздуха. Вверху воздух свободно выходит под софитом. Более подробно об утеплении стен этим видом фасада можно узнать в статье: клинкерные фасады.

Панельный вентфасад

Самыми популярными облицовочными панелями является сайдинг. Наружные стены также облицовывают панелями крупного формата, имитирующими клинкер, натуральный камень, дерево или всевозможную декоративную штукатурку. Так или иначе, речь идет о панельном фасаде, принцип крепления которого остается общим для всех видов панелей.

При облицовке панелями, будь-то сайдинг или фактурные крупноформатные панели, есть возможность создать вентилируемый фасад. Для этого плиты минеральной ваты крепятся враспор между вертикальными рейками обрешетки. Очевидно, что при вертикальной ориентации обрешетки фасадные панели крепятся горизонтально. Если панели нужно крепить в вертикальном положении, то поверх вертикальных реек устанавливается горизонтальная контробрешетка. Вертикальная обрешетка при этом должна выступать за край менираловатных плит на толщину вентзазора. В противном случае контробрешетка перекроет собой его просвет.

Навесной вентилируемый фасад

Этот тип фасада, по сути, мало чем отличается от панельного. Но его чаще рассматривают как отдельный вид, поскольку облицовка крепится не на обрешётку, а на элементы специальной несущей системы. Эти элементы выполнены из стальных или алюминиевых профилей. Чаще всего навесные фасады используются в архитектуре коммерческих зданий и совсем редко в частном секторе.

Отличительной чертой вентилируемого навесного фасада является наличие мембранной гидрозащиты утепляющего слоя. При создании таких фасадов используется исключительно минеральная вата. Но поскольку она обладает значительным водопоглощением, а фасадные панели не защищают ее от осадков, поверх ваты крепят супердиффузионную мембрану либо используют плиты с уже имеющейся гидро-ветрозащитой.

Чаще всего специальных вентиляционных отверстий навесные фасады не имеют. Между отдельными панелями стыки неплотные и через них проникает достаточное количество воздуха. Панели крепятся на специальные кронштейны, являющиеся частью фасадной системы. Кронштейны состоят из двух частей: одна крепится к стене, другая – вставляется в первую после крепления утеплителя. Существуют различные решения, и каждый производитель применяет свой собственный тип крепления, поэтому описанная схема может немного отличаться.

Панели для вентилируемых навесных фасадов производятся из металла, пластика и различных композитов. Самыми дорогими считаются алюминиевые панели, а дешевле всего – стальные и пластиковые.

Вентилируемый фасад с перфорацией

Отличие данного типа фасада в отсутствии вентзазора. Вентиляция утеплителя при этом происходит через перфорацию фасадных панелей. В данном типе вентфасада в качестве утеплителя применяется плиты минеральной ваты с защитным покрытием. Это покрытие пропускает воздух и пар, но задерживает воду.

Основные преимущества вентилируемых фасадов зданий

КрасотаОдно из главных достоинств навесных фасадов – это безграничные возможности выбора современных фасадных материалов, форматов и цветов (металлы, натуральный камень и даже дерево), цветовая гамма предполагает разнообразные решения для архитектурного оформления зданий. Гарантирован практичный и в то же время эксклюзивный внешний вид здания.

ДолговечностьНавесной вентилируемый фасад из керамогранита не требует ремонта и не теряет свои качества в течение длительного времени. Стоимость вентилируемого фасада сопоставима со стоимостью качественного оштукатуривания, однако значительно превосходит ее по срокам безремонтной эксплуатации. Фасадные панели в течение многих лет не теряют эксплуатационные свойства под воздействием солнечного света, осадков, атмосферной пыли, кислот и солевых взвесей. Применение металлических панелей позволяет снизить цены на вентилируемые фасады.

Монтаж в любое время года
Благодаря отсутствию «мокрых» процессов монтаж навесного вентилируемого фасада, в отличие от многослойной штукатурной системы, практически не зависит от погодных условий и может проводиться в любое время года. Все крепления вентфасадов производятся механически.

Возможность выравнивания значительных неровностей стены Навесной фасад позволяет не только скрыть все строительные дефекты стены, но и выровнять значительные неровности фасада, столь характерные для российского строительства, что сделать с применением штукатурок часто сложно и дорого, а порой невозможно технологически.

Защита объекта от влаги с помошью вентфасадаНакопление влаги в стене здания приводит к ее ускоренному разрушению в результате многократно повторяющегося цикла замерзания и оттаивания, существенно снижает теплоизоляционные свойства стены. Установка навесного вентилируемого фасада позволяет кардинально решить данную проблему, так как благодаря своим особенностям снижает содержание влаги в бетонной стене. В итоге в помещении формируется комфортный микроклимат, не происходит отсыревания стен и появления грибков и плесени, с другой стороны, не возникает и чрезмерной сухости воздуха в помещениях.

Улучшение теплоизоляции
Использование системы вентилируемого фасада из керамогранита позволяет значительно улучшить показатели теплоизоляции ограждающих конструкций. Для решения вопроса утепления стены снаружи размещается теплоизоляционный слой необходимой толщины, что позволяет надежно защитить ее от нежелательного перегрева и переохлаждения. Кроме этого, наружная теплоизоляция позволяет существенно усилить теплоаккумулирующую способность массива стены. Данное преимущество навесного фасада широко используется при реконструкции зданий, стены которых требуют дополнительного утепления.

Улучшение звукоизоляции
Существенно повышаются также звукоизоляционные характеристики стены, поскольку фасадные панели и теплоизоляция обладают звукопоглощающими свойствами в широком диапазоне частот.

Пожароустойчивость
Выделяют трудно горючие и негорючие материалы. Панели отделки вентилируемого фасада, изготовленные из листового алюминия и стали, соответствуют современным противопожарным требованиям.

Минимальный уход в процессе эксплуатации Системы вентилируемых фасадов домов легко очищаются от осевшей на них пыли и агрессивных налетов обычной водой.

Легкость ремонта
Конструкция навесного вентилируемого фасада позволяет быстро, без демонтажа всей конструкции проводить ремонт и замену отдельных его частей, что значительно удешевляет и уменьшает объем ремонтных работ. Это особенно актуально в ситуации участившейся преднамеренной порчи, а также при случайном повреждении поверхности фасада.

Специальные цены на вентилируемые фасады в Москве! За подробной информацией Вы можете обратиться к нашим менеджерам по телефону: +7 (495) 542-09-86.

Вентфасад материалы

Вентилируемые фасады классифицируются и по типу облицовочного материала:

облицованные гранитом или керамогранитом. Они делятся, в свою очередь, по виду крепления плит на фасаде, бывают системы с скрытым креплением и с видимым;
облицованные фиброцементными плитами;
облицованные композитными алюминиевыми панелями;
с облицовкой металлическими кассетами;
вентфасады с пластиковым сайдингом;
облицованные стеклянными панелями;
с деревянной облицовкой.

Вентфасад из керамогранита

Устройство такого фасада можно разделить на следующие части, такие как:

конструкция крепления;
утепление;
облицовка;
защита вентфасада от ветра.

Конструкция крепления

Существует специальная конструкция, которая предназначена для закрепления фасадного керамогранита. Как и другие конструкции, она содержит кронштейны и направляющие. Кронштейны прикрепляются к стене анкерами, что позволяет регулировать зазор между фасадом и облицовкой. Это необходимо для закладывания утеплителя, а также выравнивания поверхности.

Утепление и защита от ветра

Ограждающие конструкции и стены можно, а иногда и нужно утеплять дополнительно. Если конструкция обшивки вентфасада позволяет сделать дополнительное утепление, то такую операцию лучше делать. Чем меньше теряется тепла, тем меньше оплата за отопление.

Защиту от ветра выполняет мембранная ткань. Это может быть гидроизоляция, пароизоляция или ветрозащита. При появлении конденсата применяют пароизоляцию. Её можно также применить отдельно от утеплителя.

Вентфасад кирпич

Такой фасад под кирпич обладает характерной особенностью: возможностью реконструкции старых зданий и использования на новых зданиях.

Вентфасад под кирпич обычно монтируется с помощью подсистемы из алюминия или из нержавеющей стали. Такие подсистемы выполняются по различным схемам.

Конструкция и материал подобных анкерных связок зависит от стены, которая облицовывается. Такой большой ассортимент материалов, который применяется в вентфасадах под кирпич влечет большой разброс цен.
Подобный вид отделки, как и другие имеет многослойную конструкцию. При этом каждый слой выполняет определенную функцию. Это обеспечивает долгий срок службы и отличные эксплуатационные характеристики комплексу облицовка — стена, позволяет сохранять стенам зданий оптимальный режим терморегуляции.
Без защитного слоя терморегуляция облицовки представляет деструктивный фактор, который влияет на срок службы.

Устройство навесной вентилируемой системы позволяет увеличить срок эксплуатации здания. Утеплитель гарантирует уменьшение расхода энергоресурсов, используемых для отопления. Такая вентфасад технология позволяет сэкономить, как правило, до 30% энергоресурсов. Время службы таких систем зависит напрямую от правильности монтажа и выбранного материала.

https://youtube.com/watch?v=jf2YCCRmG_8

Материалы внешней облицовки фасада

Внешний облицовочный слой вентилируемого фасада выполняет две основные функции – защита стен и слоя утепления от негативного воздействия окружающей среды и придание зданию привлекательного внешнего вида.

В качестве материалов облицовки фасадов могут быть использованы различные материалы, каждый из которых имеет набор собственных технических характеристик и особенностей.

Наиболее распространенные материалы для внешней облицовки и их краткое описание представлены в таблице ниже.

Тип облицовки	Описание
Фасад из керамогранита.	Керамогранит в настоящее время считается самым популярным материалом, используемым в качестве внешней облицовки вентилируемых фасадов. Среди преимуществ данного покрытия можно выделить его простой монтаж, который может быть проведен собственными силами жильцов здания, широким ассортиментом на рынке с большим разнообразием цветовых и фактурных вариантов. Популярность керамогранита объясняется его сравнительно низкой стоимостью. Крепление плитки на каркас может быть осуществлено скрытым или видимым способом. Материал отличается простотой обслуживания и очистки от загрязнений, он удобен в транспортировке, обеспечивает надежную защиту от агрессивной среды и высокий уровень звукоизоляции. Из недостатков можно выделить разве что достаточно большой вес отдельных плит.
Алюминиевые композитные панели.	Главным достоинством алюминия считается его гибкость, благодаря которой форма и размер панелей может изменяться с помощью подручных инструментов. Композитные материалы отличаются низким весом, высокими показателями звукоизоляции, стойкостью к воздействию ультрафиолета и погодным условиям. Алюминий не подвержен горению.
Фиброцементные плиты.	Данный облицовочный материал отличается доступностью и позволяет немного сэкономить на отделке, он не подвержен горению, может быть использован в регионах с суровыми погодными условиями и представлен на рынке в широком ассортименте. При простом видимом креплении, фиброцементные плиты стали самой распространенной облицовкой, используемой на небольших жилых зданиях и производственных объектах.
HPL-панели.	Данную облицовку называют также ламинатом высокого давления, это новый материал на отечественном рынке, который, впрочем, уже успел завоевать европейский рынок. Такие панели отличаются легкостью, стойкостью к внешним условиям и механическим повреждениям. Возможно скрытое и видимое крепление на вертикальных и горизонтальных поверхностях. В настоящее время на рынке представлено более 60-ти различных фактур и цветов таких панелей, в том числе облицовка, имитирующая натуральный камень и дерево.
Линеарные панели.	Такие панели для фасадов отличаются большим размером, а потому их используют для отделки больших зданий и сооружений с небольшим числом выступов. Данный материал прекрасно справляется с задачей защиты внешних стен здания от воздействия агрессивной среды.

Выбор материала для внешней облицовки в системе вентилируемых фасадов должен производиться в зависимости от индивидуальных особенностей здания, его размеров, назначения, материалов, из которых возведены основные конструкции и т. д.

При этом следует учитывать климатические особенности региона и, конечно, финансовые возможности.

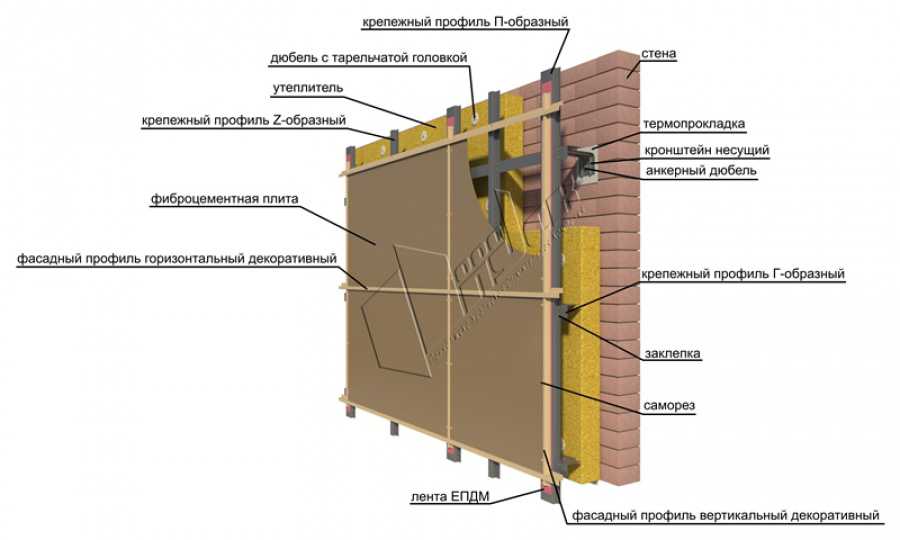

Детально о конструкции

Конструкция вентилируемого фасада состоит из нескольких базовых элементов (или слоев), о которых важно упомянуть:

Утеплитель, а так же несущие и опорные кронштейны подсистемы

Самый ближний к стене слой – это утеплитель, обеспечивающий звукоизоляцию и теплоизоляционные свойства ограждаемых конструкций. Строительная индустрия предлагает их великое множество, однако, для вентилируемых фасадов подходят далеко не все. Главный показатель, которым должен обладать здесь утеплитель – отличная паропроницаемость, которая обеспечит полный отвод влаги из конструкции стены. Этому показателю прекрасно соответствуют минераловатные плиты и стекловата высокой – от 60 кг/куб. м. – плотности. В отличие от них, пенопласт и экструдированный пенополистирол (как материалы с практически нулевой паропроницаемостью) категорически не годятся для утепления фасадов в конструкции вентилируемого фасада.

Плиты утеплителя крепятся к стенам двумя способами – с помощью приклеивания специальными минеральными составами или тарельчатыми дюбелями из пластика. Для большей надежности очень часто эти два способа применяют одновременно – на одну из плоскостей плиты утеплителя наносят равномерно слой клея, прикладывают ее к стене и фиксируют дюбелями, размещая их по углам и посредине плиты. Виды дюбелей: длиной от 70 до 250 мм, кроме того, они могут быть с металлическим или пластиковым сердечником

Важно отметить, что плиты нанизываются на металлические кронштейны, к которым в последствии крепится несущий профиль системы вентилируемого фасада

Паропроницаемая мембрана

Следующий элемент вентилируемого фасада это мембрана – двух- или трехслойная пленка, которая обладает паропроницаемостью не меньшей, чем сам утеплитель. Основное назначение мембраны – с одной стороны (со стороны теплоизоляции) беспрепятственно пропускать влагу в газообразном виде, с другой – защищать волокна минераловатной плиты от выветривания и попадания на нее влаги. В гражданском строительстве необходимость применения пленки определяется расчетами, которые делают архитектурные институты при создании проектной документации.

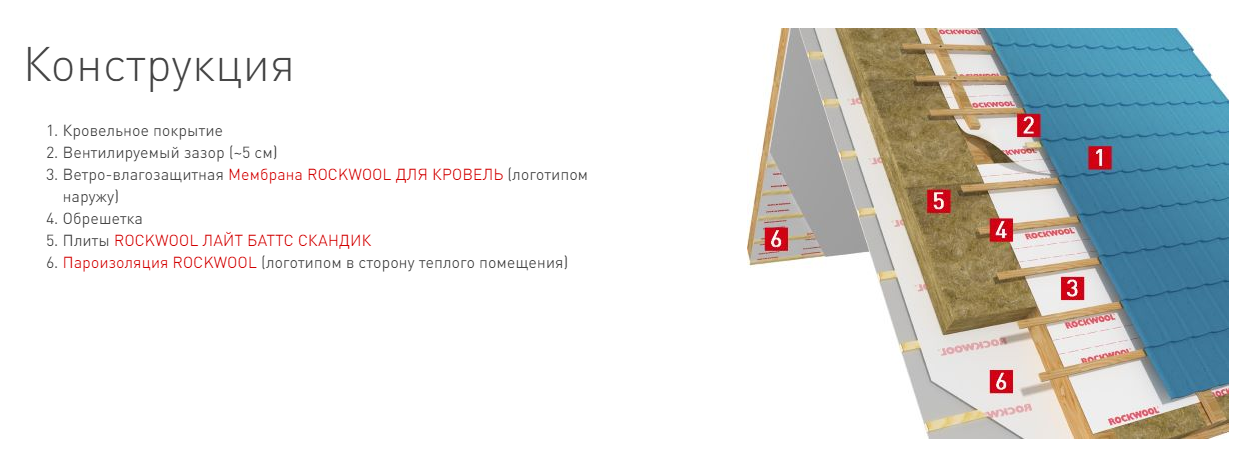

Воздушный зазор

После мембраны обязательно следует воздушный зазор, в наличие которого – основной смысл изобретения концепции вентилируемого фасада. Поток воздуха циркулирует снизу вверх между утеплителем и облицовкой, отводя наружу влагу. Процесс циркуляции обеспечивается наличием специальных щелей внизу у фундамента и в самом верху, и обеспечивается естественным путем из-за разности давлений.
Толщина воздушной прослойки высчитывается по специальным формулам, но рекомендуемое минимальное значение составляет 4см. Так же не рекомендуется делать расстояние между утеплителем и облицовкой более 12 см (при большем значении возможно возникновение гула). Толщина утеплителя, зависит от климатических условий в месте постройки дома, и может составлять от 40 до 200 мм.

Кратко о видах подсистемы (каркаса)

Обрешетка (или несущий каркас) всей системы вентфасада обеспечивает надежное крепление обшивки к зданию. Именно с помощью обрешетки и происходит отделка фасада вентилируемым методом. Следует отметить, что материалы, из которых изготавливается каркас – это дерево и металл. Металл по стоимости более дорогой, но и более долговечный и надежный, кроме того, обладает антикоррозионными свойствами. Именно поэтому при новом строительстве и реконструкции используют именно его. Виды металла для систем крепления: алюминиевые (срок службы 50 лет), из оцинкованной стали (35 лет) и из нержавеющей стали (60 лет). Дерево имеет свои преимущества – легкость, простоту обработки, его главный недостаток – горючесть и гниение.

Последний элемент конструкции вентилируемого фасада – облицовка. Именно она и определяет конечную стоимость всей системы. Какие же бывают виды отделки фасадов? Остановимся на этом подробнее.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасада
Необходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейнов
Установка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

размер направляющей не выше одного этажа;
самый небольшой зазор между направляющими не более 7—9 мм;
зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасада
Элементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

Керамогранит
Металлические кассеты
Сайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Заключение

Нельзя не отметить, что виды отделки вентилируемых фасадов значительно более разнообразны – описаны были только самые универсальные, распространенные и популярные. Используются также, но очень редко:

медные панели или сайдинг;
натуральный гранит, мрамор или известняк;
линеарные панели;
ламинированные панели из прессованной древесной пыли;
деревянный сайдинг (планкен) из разных пород дерева;
Фасады с солнечными батареями;
Медиафасады.

Применение этих материалов ограничено специфическими особенностями и техническими свойствами каждого – дороговизной, ограниченной водостойкостью или большим удельным весом.

Вентзазор между стеной и облицовкой дома

Содержание

Вентзазор между стеной и облицовкой дома

Зазор в кирпичной кладке

Кирпич имеет высокий уровень водопоглощения. Поэтому при облицовке дома кирпичной кладкой делают вентиляционные зазоры для выветривания лишней влаги. Теплоизоляционные свойства кирпичных стен недостаточно высоки, и с целью создания комфортных условий для проживания, утепление является обязательным условием при возведении домов из этого строительного материала. При применении способа трехслойной кладки несущих конструкций с внутренним утеплением также оставляют зазоры для вентиляции.

Что такое зазоры и зачем они нужны?

Под зазорами подразумевают расстояния между стенами, которые способствуют проветриванию и предотвращают скопление конденсата внутри конструкции. В таких зазорах можно разместить теплоизоляционный материал для утепления. При этом способе кирпичной кладки наружная стена дома состоит из трех слоев:

Несущая конструкция.
Утеплитель.
Облицовка.

Его применяют для повышения теплоизоляции дома и с целью экономии энергоресурсов. Теплоизоляционный материал внутри конструкции защищает несущую стену от промерзания. Кроме того, сам он надежно защищен от повреждений. А имеющийся воздушный зазор между слоем утеплителя и облицовочной кладкой способствует вентиляции и испарению лишней влаги.

Технология процесса и размеры зазоров

Кладку начинают с возведения несущей конструкции. Затем выкладывают стену из облицовочного кирпича, оставляя между ними зазор для циркуляции воздуха и, если это необходимо и для утепления. Размер расстояния должен быть 1,5—2 см или в пределах 5—15 см в случае теплоизоляции и в зависимости от толщины слоя материала. Воздушную подушку делают с целью исключения отклонений от нормы показателя пароизоляции.

Паропроницаемость всех слоев должна сочетаться. Это поможет избежать скопления влаги на внутренних сторонах кирпичных конструкций, что предотвратит образование плесени и грибка, а также сохранит теплозащитные свойства утепляющего материала и продлит срок его службы.

Независимо от наличия утеплителя внутри стены, для циркуляции воздуха между несущей конструкцией и облицовкой из кирпича делают специальные зазоры в виде расшитых вертикальных швов в облицовочной кладке. Их располагают вверху у карнизов и внизу у цоколей здания. Количество таких отверстий зависит от размера стен, а ширина их составляет 2—4 см.

Зазоры при утеплении кирпичной кладкы

Выбор утеплителя зависит от материала внешней конструкции дома, поскольку следует учитывать коэффициент паропроницаемости элементов всех слоев. В качестве утеплителя можно выбрать:

Утеплять стену можно с помощью пенополистерола.

минеральную вату;
пенополистирол;
насыпные утеплители.

При использовании утеплителя в виде плит все элементы конструкции скрепляются между собой при помощи гибких связей, которые устанавливают на несущую стену. После выкладывают облицовочную кладку до их уровня и насаживают на них теплоизолирующий материал. На утепляющий слой крепят гидроизоляцию и оставляют зазор для вентиляции. Для его создания используют связи, имеющие пластиковую шайбу с защелкой. Она прижимает утеплитель к стене и предотвращает его сползание и деформацию. Ширина воздушной подушки варьирует в пределах 4—6 см. Насыпными утеплителями просто заполняют образовавшуюся между стенами пустоту без создания воздушных зазоров, после того как высота возводимых стен достигнет метра.

Сложности

Учитывая наличие неровностей в поверхности несущей конструкции, расстояние между ней и облицовочной кладкой без утепления обычно превышает предельно допустимые значения и составляет 3—5 см. А проблемы трехслойной кладки заключаются в низкой воздухопроницаемости и скоплении конденсата внутри слоев конструкции в холодное время года, что ограничивает срок службы теплоизолирующего слоя. Но основным недостатком является невозможность его замены.

Форма обратной связи

Ваш запрос успешно отправлен!

Благодарим за Ваше обращение! В ближайшее время мы свяжемся с Вами.

Облицовка газобетона кирпичом: правильные способы отделки газобетонных стен

Наружная отделка домов из газобетонных блоков кирпичом в наши дни очень популярна. Строение, которое возводится из этого материала, а затем обкладывается кирпичной кладкой, обходится намного дешевле, чем полностью кирпичное здание, при этом вид становится современным, более эстетичным и статусным с наименьшими вложениями. Но только ли во внешней привлекательности дело?

Рассмотрим подробно преимущества и недостатки, которые имеет облицовка газобетона кирпичом.

Преимущества

Звукоизоляция.
Визуальная эстетика.
Укрепление строения.
Продление сроков службы.

Недостатки

При неправильной кладке в полости стены может скапливаться конденсат.
Дополнительные затраты на строительство и материалы.

Расходная статья ожидается в любом случае при обкладке здания, при этом газобетонные блоки являются одной из самых недорогих и устойчивых конструкций. Как сообщает «Инженерно-строительный журнал» №8 (2009 г) после проведения серьёзных испытаний на прочность и долговечность газобетонной стены с кирпичной облицовкой в 2009 году в Санкт-Петербурге выяснилось, что сроки существования такой стены варьируется от 60 до 110 и более лет. Рассматривалась единая климатическая зона и одинаковый по качеству материал.

Дом из газобетона облицованный кирпичом может иметь сроки эксплуатации разнящиеся практически вдвое.

Отчего такая разница в прочности и износостойкости? Оказалось, дело в наличие зазора и вентиляции между основой из газоблоков и кирпичной облицовкой.

Какие существуют способы облицовки газоблока кирпичом

Газоблоковую стену можно обкладывать несколькими способами. Имеется в виду расстояние между кирпичом и газобетонным блоком, а также наличие утеплителей, если предусмотрен зазор между стеной и облицовкой. Рассмотрим подробно каждый из них.

Плотная кладка без зазоров и вентиляции

Опасность скорейшего разрушения появляется в том случае, когда планируется использование отапливаемого помещения. То есть, разница температур внутри и снаружи дома существенно сократят сроки эксплуатации такого здания. При нагреве помещения изнутри, водяные пары начнут перемещаться через пористый газобетон наружу. При отсутствии зазора или утеплителя они будут накапливаться между газоблоком и кирпичом, разрушая оба материала. При этом конденсат скапливается неравномерно, что ускоряет процесс распада и деформации структуры газоблока. Наиболее экономически выгодным будет использование наружного утепления в виде минеральной ваты или отделки мокрой штукатуркой. Подобная отделка газобетона кирпичом (без зазора) применяется только к не отапливаемым зданиям.

Кладка кирпичом на расстоянии от газоблоков без вентиляции

В правилах СП 23-101-2004 (Проектирование тепловой защиты строений) имеется предписание о принципе расположения слоёв между стеной и поверхностью облицовки, в котором говорится, что чем ближе к наружному слою стены, тем паропроницаемость материала должна быть ниже. В соответствии с пунктом 8. 8 слои с большей теплопроводимостью и паропроницаемостью должны располагаться ближе к наружной поверхности стены. Английские специалисты после проведения ряда исследований объяснили, что надо располагать слои так, чтобы паропроводимость к наружному слою повышалась с разницей не менее, чем в 5 раз от внутренней стены. Если выбирается этот способ облицовки, то согласно правилам пункта 8.13 толщина невентилируемого промежутка должна быть не менее 4см, при этом слои рекомендуется разделять глухими диафрагмами из негорючего материала на зоны по 3м.

Отделка газобетона кирпичом с вентилируемым пространством

Этот способ облицовки наиболее рациональный с точки зрения технических характеристик материалов и долговечности строения. Однако возведение подобной конструкции должно производиться по определённым правилам (СП 23-101-2004 пункт 8.14).

Рассмотрим, как обложить дом из газобетона кирпичом с вентилируемым зазором между кладками по всем правилам. Воздушное пространство должно иметь толщину не менее 6см, но не превышать 15см. При этом теплоизоляцией служит сама газобетонная стена. Если этажность строения выше трёх, то в зазоры ставятся (1 раз на 3 этажа) перфорированные перегородки для рассечки потока воздуха. В кирпичной кладке должны быть сквозные вентиляционные отверстия, общая площадь которых определяется по принципу: на 20кв.м площади 75кв.см отверстий. При этом отверстия, находящиеся внизу, делают с небольшим уклоном наружу для отвода конденсата из полости стены.

В том случае, если планируется утеплить газобетонную стену дополнительно до воздушной прослойки, то для этой цели используются теплоизоляционные материалы, плотность которых не менее 80-90 кг/м 3 . Сторона утеплителя, соприкасающаяся с прослойкой воздуха, должна иметь на поверхности воздухозащитную плёнку (Изоспан А, AS, Мегаизол SD и другие) либо другую воздухозащитную оболочку (стеклоткань, стеклосетка, базальтовая вата). Не рекомендуется использовать в качестве утеплителя эковату и стекловату, так как эти материалы слишком мягкие и недостаточно плотные. Также не разрешается применять пенопласт и ЭППС ввиду их горючести и паронепропускных характеристик. Когда осуществляется облицовка стен из газобетона кирпичом с дополнительным утеплителем на газоблоки, не применяются мягкие, неплотные, горючие материалы. Паропроводимость этих материалов должна быть довольно высокой, чтобы избежать образования конденсата.

Подводим итоги

Итак, какие же выводы можно сделать о способах облицовки газобетонных стен кирпичом? Для удобства сведём особенности каждого способа облицовки в таблицу:

Характеристики	Облицовка без зазора	Облицовка с зазором без вентиляции	Облицовка с вентилируемым зазором
Кирпичная кладка	+	+	+
Защита газобетонной стены от внешних воздействий	+	+	+
Теплоизоляция	Несущественное увеличение	Увеличение (сопротивление кирпичной кладки), уменьшение (повышается влажность газобетонной стены)	Нет увеличения (вентиляция пространства между стенами)
Сроки эксплуатации, разрушение здания	Происходит сокращение срока использования на 60%.	Сокращение из-за влажности и конденсата.	Не снижение или увеличение по причине отсутствия конденсата и регулируемой циркуляции воздуха.
Расходы на возведение	Увеличиваются затраты на фундамент, расширение (до 15 см), кирпич, раствор, гибкие соединения.	Увеличиваются затраты на фундамент, расширение (до 19 см), кирпич, раствор, гибкие соединения.	Увеличиваются затраты на фундамент, расширение (до 21 см), кирпич, раствор, гибкие соединения.
Рентабельность и целесообразность	Экономически невыгодна по причине снижения теплоизоляции и срока эксплуатации.	Отсутствие особой выгоды в большинстве случаев. Целесообразна только при ровном умеренном климате, не требующем отопления здания изнутри.	Экономически мало выгодна, но целесообразна в случае необходимости кирпичной облицовки снаружи отапливаемых строений.

Таким образом, обкладывая газобетонную стену кирпичом, значительно сэкономить на материалах не удастся, увеличить теплоизоляцию также не получится. Единственные положительные аспекты – респектабельный внешний вид и увеличение срока службы, но это достигается при условии правильной организации строительных процессов, применении материалов и технологий, рекомендованных СП 23-101-2004.

Видео: как правильно облицевать стену из газобетона кирпичом

На одном из форумов столкнулся с высказыванием: “Вентзазор это выражение из современных строительных технологий для современных материалов т.е. несущая стена скажем из газо или пенобетона с утеплителем или без и ВЕНТИЛИРУЕМЫЙ ФАСАД-это может быть сайдинг, декоративные панели и т.д.Такой ”бутерброд” отвечает всем строительным нормам и успешно применяется в строительстве. Когда массово использовался кирпич о вентзазоре и речи не велось. Делали сплошные стены с внутренней кирпичной перевязкой.

Вы пытаетесь совместить два строительных материала из разных нормативных эпох. Если вы знаете статистику то современные дома построенные из газобетона с облицовкой в пол кирпича имеют тенденцию к неравномерным усадочным смещениям, что приводит к образованию трещин на облицовочной кирпичной стороне (наиболее слабая часть стены),и никакие анкера не спасут. Вентзазор был придуман не для кирпичной кладки(из кирпича стены делают сплошными с внутренней перевязкой).Вентилируемый зазор работает только с сайдингом и с декоративными панелями. А суть в том, что сайдинг и панели не имеют герметичных швов в отличие от кирпича поэтому зазор хорошо вентилируется не образуя конденсат, плесени, гнили. С кирпичом такого эффекта никогда не добьетесь. Вентзазор и кирпич вещи несовместимые” Хотел бы узнать насколько это верно? И что с эти делать? Не хотелось бы делать штукатурку и использовать тёплую керамику.

Здравствуйте, Василий.
Любой материал обладает такой характеристикой как паропроницаемость.
При разности парциальных давлений воздуха на противоположных поверхностях внешней стены, которая образуется при появление разности температур внутри помещения и с наружи, образуется поток водяных паров изнутри наружу. Сопроивление водяному потоку материала характеризуется коэффициентом сопротивления диффузии водяных паров µ (мю) . Расчёт сопротивления слоя определяется произведением коэффициента диффузии водяных паров и толщины слоя в метрах (µ * δ) .
Водяной пар изначально находится в ненасыщенном состояние, но по мере движения потока сквозь конструкцию и его охлаждения, относительная влажность может достигнуть 100%, что приведет к образованию конденсации влаги из воздуха и образованию зон конденсации в конструкции.
Для того, чтобы в многослойной конструкции не происходило накопления конденсационной влагине, т.е. поступление её с потоком паров не превышало потока её вывода из конструкции, произведение толщины слоя на коэффициент диффузии водяных паров для каждого из слоёв должно уменьшаться от слоя к слою изнутри наружу.
Если характеристики материалов многослойной конструкции таковы, что указанное правило не соблюдается, то в конструкции будет расти зона конденсации, влажностные параметры будут ухудшаться, последствия см. кликнув на банер Что будет, если не делать вентиляционный зазор в трёхслойной кладке? Для устранения проблемы между теми слоями, где правило нарушается, устраивается вентиляционный зазор.
Рассмотрим пример.
Внешняя стена, возведённая методом трёхслойной кладки, в которой, несущая стена – газосиликатные блоки 400мм, далее слой теплоизоляции 50мм, далее кладка лицевого кирпича 120мм.
Рассчитаем произведение толщины слоя на коэффициент диффузии водяных паров для каждого из слоёв конструкции.

Вентиляция стен из кирпича в загородном доме

При отделке или реконструкции фасада, как правило, попутно делается его утепление. В погоне за наилучшейтеплоизоляцией заказчик часто забывает или игнорирует важнейший показатель утеплителя — паропроницаемость. Это чревато большими проблемами: подмоканием, промерзанием и преждевременным разрушением несущей стены.

Вентотверстия в облицовочной кладке необходимы для поддержания оптимума температуры и исключения «парникового эффекта», значительно ускоряющего разрушение стен. Поэтому каждый 3-4-й вертикальный шов в каждом ряду облицовочной кладки не должен быть заполнен раствором. Это и будут вентканалы.

Принцип образования конденсата объясняет, как это происходит: в месте контакта разных температур (холода и тепла) на твёрдых поверхностях скапливается влага. Часто это становится причиной «ледяных стен» или испорченной внутренней отделки. Единственный выход — обеспечить влаге возможность свободно испаряться в атмосферу, т. е. снаружи здания.

Нужно оставлять также продухи сверху и снизу облицовки.

В связи с этим, при устройстве фасадов «мокрым» способом (нанесением растворных отделочных слоёв) используют паропроницаемые составы. В другом случае применяется система вентилируемого фасада.

Вентотверстия в облицовочной кладке необходимы для поддержания оптимума температуры и исключения «парникового эффекта», значительно ускоряющего разрушение стен. Поэтому каждый 3-4-й вертикальный шов в каждом ряду облицовочной кладки не должен быть заполнен раствором. Это и будут вентканалы.

Нужно оставлять также продухи сверху и снизу облицовки.

Вентиляция стены, которая помещается под кирпич – это очень важная часть рабочего процесса. Если облицовка выполняется профессиональными каменщиками, то этот процесс не займет большого времени, но если Вы хотите все делать самостоятельно, то нужно учесть несколько важных моментов:

Все ряды камней укладываются при помощи раствора, но 34 ряд устанавливается без него, это поможет обеспечить естественную вентиляцию стены. Иногда такой тип кладки не подходит и можно оставить воздушную подушку между кровлей и стеной;
Вентиляционный зазор должен составлять, по меньшей мере, 25 мм, но это для стены, которая полностью ровная. При облицовке деревянного дома из бруса нужно выдержать зазор 30 мм;
Если зазор находится под балкой, то его можно закрыть при помощи специальной планки, при этом, не укладывая ряд кирпичей.

Если в стенах вашего дома предусмотрена воздушная прослойка, то обязательнодолжны быть и вентиляционные коробочки!

Основные преимущества вентиляционных коробочек:

Вентилируют воздушную прослойку
Защищают стену от грызунов и других вредителей
Защищают от осадков (особенно при интенсивном боковом дожде)
Выводят конденсат наружу
Подобранные под цвет кладки, они почти не видны, чем не портят впечатление от фасада

Вентиляционно-осущающие коробки

Вентиляционно-осущающие коробки применяются в вентиляционной системе фасада. Они бывают двух видов:вентиляционно-дренажный элемент под шов 10 мм и вентиляционно-дренажный элемент под шов 10 мм

Вентиляционная система фасада достаточно проста в создании и состоит всего из двух элементов: воздушного зазора шириной 10 см с расстоянием между теплоизоляционным слоем и фасадным в 4 см и вентиляционных отверстий – незаполненных раствором вертикальных швов между кирпичами, в которые монтируются вентилируемые элементы фасада.

Перед началом возведения первого ряда кладки необходимо простелить гидроизоляцию (фартук из битумной массы), по которому конденсат будет беспрепятственно стекать через вентиляционные отверстия наружу. Аналогично следует простелить гидроизоляцию над каждым проемом здания.

Вентиляционные отверстия располагают в первом и последнем рядах кирпичной кладки. Если высота стены более шести метров, посреди стены дополнительно располагают еще один ряд вентиляционных отверстий. При этом, отступ от углов стен и проемов до первого вентиляционного отверстия не должен быть менее 25 сантиметров.

По горизонтали отверстия располагают на расстоянии 1 метра друг от друга (через 4 кирпича). На таком же расстоянии вентиляционные отверстия располагают под и над проемами, но не менее двух отверстий на каждый проем. По вертикали отверстия располагают непосредственно друг над другом, и ни в коем случае не в шахматном порядке.

Правильное размещение и монтаж вентиляторов – гарантия их эффективного применения, а значит – долгосрочного сохранения надежности, прочности и идеального внешнего вида вашего фасада.

Расположение вентиляционных коробочек

Преимущества вентиляционных коробочек:

Высушивается внутренняя поверхность фасада, что обеспечивает его долговечность.
На вентилируемом фасаде не выступают соляные пятна, не образуется плесень.
Высушивается утеплитель. Только сухой утеплитель отвечает всем требованиям теплоизоляции.
Согласно исследованиям, проведенным в Германии, тепловое сопротивление стены с вентилируемой воздушной прослойкой на 6% выше аналогичной стены без воздушной прослойки.

Распределение вентиляционных коробочек:

Вентиляционные коробочки устанавливаются в вертикальные швы облицовочной кладки с частотой: 1 вентиляционная коробочка — 2-3 кирпича
В зданиях до двух этажей — 2 ряда вентиляционных коробочек (внизу — в первом ряду кладки, и наверху — в последнем) Если утепление стены переходит в утепление скатной кровли — в этом случае только один ряд коробочек — в первом ряду.
В многоэтажных зданиях — дополнительно 1 ряд коробочек каждые два этажа.
Дополнительные вентиляционные коробочки устанавливаются над и под проемами

Вентилируемая воздушная прослойка должна быть в пределах 30-50 mm.
В местах соединения фундамента с стенами должна быть предусмотрена не только горизонтальная, но и вертикальная гидроизоляция на высоту не менее 150 mm. (согласно DIN 1053 T1).

Является ли вентиляционная коробочка мостиком холода?

Вентиляционная коробочка не может являться мостиком холода. Вентиляционная коробочка монтируется в теле лицевой кладки из кирпича и никоим образом не нарушает непрерывность теплоизоляции (лицевая кладка в многослойных стенах промерзает и не выполняет теплоизолирующую функцию). Как правило, в трехслойных или двухслойных стенах, где фасад облицовуется лицевым или клинкерным кирпичом мостиком холода являются оцинкованные анкера или кладочная сетка, выступающие как горизонтальные связи.

Зачем нужен вентилируемый воздушный зазор в двухслойных или трехслойных стенах?

Для стен из паропроницаемых материалов (таких как рядовой кирпич, газобетон, пеноблок, керамический блок и ракушняк) вентиляционный зазор является обязательным элементом вентиляции фасадов.

Вентиляционный зазор в стене выполняет следующие функции: – выводит конденсат из теплоизоляции (трехслойные стены) или несущей стены (двухслойные стены), благодаря этому материалы сохраняют свои изначальные теплоизоляционные показатели; – предотвращает появления высолов на лицевой кладке кирпича; – создаёт благоприятный микроклимат внутри помещения.

Всегда ли нужен вентзазор?

Вопрос про обшивку дома задает Аркадий Карпов, г. Москва: Здравствуйте, хочу задать вам вопрос. Мне сейчас бригада делает обшивку дома, утепляют и обшивают сайдингом. После того, как настелили пленку, сразу шьют поверх этого сайдинг. Я говорю – где зазор? Они говорят — не надо, всегда так делаем. Правильно ли они делают и как надо правильно?

Отвечает Андрей Волоколамцев, бригадир ООО «Август», г. Подольск.

Здравствуйте, Аркадий. Возможно то, что делают ваши строители не совсем правильно, а возможно – совсем не правильно. Чтобы было у вас нормальное и системное понимание этого вопроса, давайте, для начала, разберем ваш случай, а потом посмотрим, нужно ли делать вентзазор и когда.

Итак, давайте разберемся, из какого материала у вас дом. Если стены сложены из паропроницаемого материала, то в случае использования декоративного слоя из сайдинга, вам обязательно нужно делать вентилируемый зазор. Потому что влага из внутренних помещений вашего дома в виде пара будет проникать через стены в утеплитель и увлажнять его.

Утеплители типа базальтовой ваты очень не любят влаги. Когда они намокают хотя бы на 15 процентов, то теряют в своих показателях по теплосопротивлению уже 50 процентов.

Есть, однако, такие утеплители, которые не так восприимчивы к влаге, которые не на столько теряют свою теплоизолирующую способность. Это, в первую очередь, относится к пенополиуретану, который может наноситься на стены дома напылением.

Когда точно нужен вентзазор?

Итак, в вашем случае, вентилируемый зазор между утеплителем и наружным декоративным слоем будет точно нужен в следующих вариантах:

Использование любого утеплителя, теряющего свои свойства при намокании.
Материал стен дома пропускает пар из внутренних помещений во внешний слой.
Декоративная отделка представляет собой слой пароизолирующего или влагоконденсирующего материала.

Последний пункт в полной мере можно отнести к виниловому сайдингу, металосайдингу и профилированному листу. Эти материалы не дадут выходить влаге из утеплителя, если будут плотно нашиты на слой утеплителя.

Когда вентзазор не нужен?

В каких случаях вентзазор можно не делать:

Материал стен дома не пропускает пар из внутренних помещений наружу, например, бетон.
Утеплитель со стороны внутренних помещений хорошо изолирован пароизоляцией.
Внешний материал хорошо пропускает пар, например, фасадная штукатурка.

На этой способности фасадной штукатурки строится система мокрого фасада, когда стены можно утеплять пенопластом или базальтовой ватой.

Любой пар, попадающий в утеплитель, выводится прямо через штукатурный слой и паропроницаемую краску. Вентзазора в этом случае между утеплителем и декоративным слоем нет.

Когда еще обязательно нужен вентзазор?

В каких еще случаях понадобится вентиляционный зазор между стеной и декоративным покрытием:

Материал декоративного слоя способствует образованию конденсата.
Материал стен под декоративным слоем может портиться от влаги (гниль, трещины и т.п.).

Приведу простой пример. Если вы задумали обшить деревянный дом металлическим профилированным листом, то без вентзазора здесь не обойтись.

В противном случае вся влага, которая будет конденсироваться на внутренней поверхности профлиста, будет впитываться деревянными стенами, которые будут от этого разрушаться.

В случае с вентзазором, влага, конечно же, конденсируется на внутренней поверхности профилированного листа – это металл. Но прямого контакта с поверхностью деревянных стен не имеет. И ток воздуха, который присутствует в вентзазоре, уносит эту влагу в виде пара и выводит из пространства между декоративным слоем и стеной.

Рассмотрите, какой из приведенных выше случаев является вашим, и выбирайте – нужен вам вентзазор или нет. Смотрите, какой у вас утеплитель, какой материал стен.

Смотрите ещё по этой теме на нашем сайте:

Чем отделать дом из КББ?
Вопрос: Добрый день, уважаемые господа! Расскажите, пожалуйста, как лучше отделать снаружи дом из керамзитобетонных блоков (КББ), какой фасад здесь будет уместен, какие материалы можно применить.

Утепление пенополистиролом стен деревянного дома снаружи
В последнее время люди стали отдавать предпочтение деревянным домам. Первое, чем привлекает данный природный материал – его экологическая чистота. Вдобавок к этому, дерево очень хорошо.

Каркасная стена в разрезе – схема и комментарии
На этой странице представлена каркасная стена в разрезе вместе с утеплителем, который монтируется между стоек каркаса. Проще говоря, каркасная стена в разрезе представляет собой так.

Утепление стен каркасного и деревянного дома опилками
Если посмотреть на историю строительства жилых зданий в холодных регионах, то утепление стен опилками стало практиковаться не так давно. Опилки как утеплитель стен при строительстве.

Конструкция стен каркасного дома – схема пирога
Самая простая конструкция стен каркасного дома – это вертикальные стойки, связанные верхней и нижней обвязкой и перевязанные укосинами для дополнительной жесткости конструкции. При использовании плитного.

Зачем нужен вентиляционый зазор в каркасном доме? — КАРКАС ИНФО

Вентзазор в каркасном доме

В каркасных домах стены строят с воздушным, или как его еще называют вентиляционным зазором, между наружной отделкой и ветро-гидро-изоляцией. В качестве изоляции используют пленки типа «Tyvek» или нетканые материалы, которыми как бы «оборачивают» дом. Зазор создают при помощи вертикальных брусков, набитых поверх мембраны ветрозащиты, и наружную отделку, например сайдинг крепят к брускам, таким образом, получается вентилируемый фасад.

В большинстве случаев стена каркасного дома в разрезе выглядит примерно, так как на приведенной иллюстрации слева: вагонка, пароизоляция, стойки каркаса, утеплитель, плиты OSB, ветроизоляция, бруски, формирующие вентиляционный зазор, внешняя отделка сайдингом или блок хаузом. Это правильный вариант, проверенный временем и множеством строек.

Но у многих возникает вопрос, а почему нельзя крепить наружную обшивку непосредственно на стойки каркаса поверх мембраны ветроизоляции? особенно если в качестве отделки выбрана имитация бруса. Ведь в этом случае получается существенная экономия на плитах OSB и брусках, не зря же стены дома выводили в одну плоскость? Так уж необходимо устройство этого пресловутого вентиляционного зазора? Попробуем разобраться, зачем он нужен и к каким последствиям может привести отказ от его устройства.

Вентиляционный зазор устраивают, чтобы исключить возможный контакт влаги с ветроизоляцией. И даже в том случае если влага все-таки просочиться на тыльную сторону отделки, то благодаря вентиляции через вентиляционные отверстия, которые необходимо предусмотреть сверху и снизу стены, стена останется сухой.

Теперь немного о том откуда возьмется влага на тыльной стороне обшивки. Если наружная обшивка выполнена из дерева, то вода будет проникать внутрь благодаря капиллярному эффекту, — не стоит об этом забывать. Далее с обратной стороны обшивки возможно образование конденсата, особенно на солнечных или теневых фасадах дома: паропроницаемость сайдинга близка к нулю, так что влага просто не сможет выйти из стены.

Иногда приводят возражения, что наружная обшивка никогда не бывает герметична на сто процентов, и вода уйдет через щели в стенах. Не заблуждайтесь, одно из главных условий быстрого удаления повышенной влажности это хорошая вентиляция, а щели вряд ли её обеспечат.

Не верьте, что объем воды, который сможет проникнуть на тыльную сторону благодаря конденсации или капиллярному эффекту, ничтожно мал, и его можно игнорировать. Это не так, действительно проникающие объемы влаги могут быть очень небольшими, но из-за отсутствия вентиляции они будут накапливаться!

Чтобы понять, насколько важна хорошая вентиляция проведите небольшой эксперемент: возьмите несколько кусочков фанеры или обрезков доски, смочите их с одной стороны. На одном образце с помощью подкладок обеспечьте вентиляцию, а на втором просто положите кусочки друг на друга, и вы сможете воочию убедиться, что при наличии вентиляционного зазора удаление влаги идет в разы быстрее.

А теперь представьте, что пошли затяжные дожди (тем кто считает что у нас не бывает мусонных дождей, осмелимся напомнить что, например, осенью 2006 г. солнца над Москвой и областью не было 62 дня), действительно объем влаги проникающий или образующийся с тыльной стороны, в сутки незначителен. Но за несколько дней, из-за отсутствия вентиляции, ее скопится достаточно большое количество, что в дальнейшем приведет к гниению стоек каркаса и утеплителя.

Впоследствии придется, красить дом раз в три-пять лет, а краска будет просто отслаиваться от досок. И дело тут не в качестве современных лакокрасочных материалов, а в том, что даже если с внешней стороны доски кажутся абсолютно сухими, то с внутренней стороны влажность превышает все допустимые нормы.

На иллюстрациях справа видно, какие последствия может вызвать влага накапливающая, из-за недостаточной вентиляции.

Размещение обшивки на некотором удалении от ветроизоляции стен дома, обеспечивает вентиляцию, и быстрый вывод влаги даже если она проникнет на тыльную сторону обшивки. Тем самым повышается срок службы всего дома каркаса, утеплителя, блокхауса.

После всего вышесказанного и приведенных фотографий не надо вдаваться в долгие объяснения по поводу того что, залог долгой службы дома — это отделение гидро-ветро защитного слоя от наружной отделки, и устройство вентиляционного зазора.

Общая схема движения воздушных потоков за обшивкой приведена на слева. Через нижнее вентиляционное отверстие поток воздуха поднимается наверх по вентиляционному зазору, устроенному с помощью брусков 30 х 30 или 40 х 40 мм. Вентиляция образуется благодаря верхнему отверстию, устроенному в софите свеса крыши. Далее потоки воздуха проходят в подкровельном воздушном зазоре, и выходят через слуховое окно в чердачном пространстве.

Как видно воздушный зазор является важной составляющей каркасной технологии, и исключать его из «пирога» стены, желая сэкономить на материалах, не стоит, — это значительно сократит сроки эксплуатации дома, а исправлять и переделывать ранее допущенные ошибки всегда намного сложнее и дороже. Помните «Кроилово ведет, к попадалову»…

Обрешетки и отделка для вентилируемого фасада

Вентилируемый фасад выгодно отличается тем, что при его создании нет мокрых процессов. Конструкцию можно собирать поэтапно, с перерывами, при необходимости разобрать, переделать… Для сборки не требуется особая квалификация отделочника-штукатура. Все работы могут быть выполнены своими руками.

Для фасадной отделки собирается поднесущая конструкция – обрешетка из деревянных или металлических деталей, которая прочно закрепляется к несущей стене.

Чаще применяется податливый утеплитель минеральная вата. При этом выравнивание стены не требуется, достаточно чтобы обрешетка была сделана в одной плоскости.

Набирает популярность другой паропрозрачный утеплитель – газобетон низкой плотности. Но для устранения зазоров между ним и стеной необходима выравнивание стены и наклейка утеплителя. Газобетон отличается большей долговечностью по заявлениям производителей, но проверкой временем этот утеплитель еще не прошел.

Обрешетки для вентилируемого фасада могут быть различных конструкций. Тяжелые и долговечные панели для фасадной отделкой комплектуются металлическими обрешетками со специальными крепежными элементами, в том числе предусматривается и слой утеплителя на стене. Но чаще применяется экономичный вариант — обрешетка из сухих деревянных брусьев.

Тройная деревянная обрешетка для вентфасада

Брусья набиваются в три слоя — сначала вертикальная обрешетка, затем горизонтальная, и снова вертикальная.
Несмотря на кажущуюся громоздкость, это наиболее универсальный вариант.

Для утепления стен из плотных тяжелых материалов в нашем климате по экономической целесообразности необходим слой утеплителя толщиной 100 — 150 мм. Такую толщину набирают из плит утеплителя в 2 или 3 слоя укладки.

Типично применение плит утеплителя толщиной 50 мм. 2 слоя размещаются сначала между вертикальной обрешеткой, один слой — между горизонтальной обрешеткой. Следующая вертикальная контрообрешетка служит для формирования вентиляционного зазора над утеплителем толщиной 40 — 50 мм.

Брусья верхней вертикальной обрешетки размещаются с шагом необходимым для крепления панелей, — 30 — 80 см. Например, для винилового сайдинга, необходимо закрепление почаще, через каждые 30 — 40 см, а требуемая ширина деревянных планок — 60 – 80 мм.

Брусья нижних обрешеток устанавливаются с шагом по оптимальному размещению утеплителя, ширина плит которого обычно 60 см. Поэтому между брусами выбирается расстояние в 59 — 60 см, чтобы не допускались неплотности при установке враспор.

Размеры брусьев

Высота применяемых брусьев:
— нижняя вертикальная — 50 или 100 мм в зависимости от количества слоев утеплителя;
— горизонтальная — 50 мм, — на один слой утеплителя;
— вторая вертикальная — 35 — 50 мм по величине вент зазора.

(утеплитель может быть подобран и в соответствии с расчетом, например толщиной 80 или 120 мм, соответственно этому подбирается и высота брусьев, как рассчитать толщину утеплителя для стены )

Ширина брусьев минимальная — 40 – 50 мм. Они крепятся стальными дюбелями диаметром от 6 мм пропускаемыми сквозь брус.
Расстояние между точками закрепления по длине бруса – не более 800 мм.

Брусья первой обрешетки выравнивают в одной плоскости – по отвесу и по шнуру. При необходимости под них подкладывают кусочки фанеры.

На углах здания, на откосах окон и дверей, на различных проемах, фронтонах устанавливаются по периметру обычно более широкие прочные брусья – 80 – 100 мм.

Выбор утеплителя

Для утепления вертикальных стен должны применяться плиты минеральной ваты плотностью не менее 60 кг/м куб.
Утеплитель с плотностью более 80 кг/м куб (верхний слой утеплителя) может применяться без ветрозащитной мембраны.

Рекомендуется применять только утеплители с наивысшей паропроницаемостью даже для стен из плотных тяжелых материалов. Обычно применяется или минеральная вата или газобетон низкой плотности. Наилучшее осушение стены способствует большему сроку ее службы.

Должно обеспечиваться беспрепятственное движение воздуха над утеплителем по вентиляционному зазору снизу вверх между брусьями контробрешетки. Недопустимо выпячивание утеплителя или мебраны.

Снизу и вверху зазоры ограждаются нержавеющей пластиковой или металлической сеткой для предупреждения проникновения насекомых и грызунов.

Закрепление теплоизоляционных плит

Уложенные между обрешетками слои минеральной ваты прижимают к стене пластиковыми тарельчатыми дюбелями – от 5 шт. на метр кв.
Расклинивающиеся пластиковые дюбеля заводят в тяжелые материалы на глубину не менее 5 см, а для поризованных легких материалов применяют вкручивающиеся крепления на глубину не менее 9 см.

Ветрозащитная диффузионная мембрана применяется на минераловатных утеплителях небольшой плотности, для предупреждения продувания слоя утеплителя и разноса микроволокон. Она пристегивается степлером к брусьям и прижимается дюбелями вместе с утеплителем.

Важно соблюсти сплошность слоя утепления, не допускаются мостики холода, в том числе и на границах, в местах стыковки утеплений стены и кровли, стены и цоколя…

Упрощенные варианты деревянной обрешетки

Для утепления стен из легких поризованных материалов (газобетон, поризованная керамика…) обычно по экономической целесообразности достаточно слоя утеплителя в 3 – 7 см. Соответственно утеплитель может быть уложен в один – два слоя.

Тогда предыдущий вариант обрешетки под вентилируемый фасад может быть упрощен, — применяется только горизонтальная обрешетка, на которую набиваются вертикальные брусья обеспечивающие вент. зазор и закрепление отделки.

Горизонтальная обрешетка целесообразней, — она препятствует сползанию, смятию утеплителя, с ней можно применять менее плотные и дешевые образцы минеральной ваты.

Один ряд вертикальных брусьев

При толщине утеплителя до 100 мм можно применять самый экономичный вариант обрешетки – один ряд вертикальных брусков, которые закрепляются дюбелями сквозь них.

Но расстояние межу брусьями придется выбирать, — либо оптимальное под фасадные панели, либо по ширине цельной плиты утеплителя. Сверху на бруски набивается контрообрешетка формирующая вентиляционный зазор.

Столь высокую одинарную обрешетку рекомендуется использовать, если наружная облицовка выполняется жесткими прочными материалами, которые бы придавали жесткости всей конструкции, препятствовали бы искривлениям, которые особенно значимы при использовании брусков больших размеров. Например, к жестким фасадным панелям можно отнести профнастил, металлосайдинг, деревянную вагонку и т.п.

Брусья на подвесах

Еще вариант – установка более тонких деревянных брусьев на подвесах из оцинкованной (нержавеющей) стали. Конструкция значительно экономит деревянные материалы, но требует пробивать плиты утеплителя подвесами, которые устанавливаются на стену первыми. Шаг установки подвесов по длине бруса не более 0,8 метра. Толщина утепления – не более 100 мм.

Первый слой утеплителя обычно размещается под брусом сплошным покрытием, чем устраняются мостики холода. Второй слой чаще размещают между обрешеткой. После установки двух слоев утеплителя, которые крепятся к стене тарельчатыми дюбелями, набивается контробрешетка для вентиляционного зазора.

В данной конструкции возможно опускание обрешетки под действием веса утеплителя и наружной отделки из-за отсутствия силы трения между брусами и стеной. Рекомендуется брусья упирать внизу в цоколь или отмостку с помощью выступающих кирпичей, забуренных в цоколь арматурных прутьев….

Тем не менее, из-за своей экономичности данный вариант обрешетки под вентилируемого фасада наиболее часто используется в регионах с не слишком холодным климатом.

Панели для вентилируемого фасада — популярные варианты

Для отделки фасада чаще применяются следующие панельные материалы.
Но этот перечень не может быть полным, так как постоянно появляются новые материалы и их сочетания.

Виниловые и пластиковые панели. Виниловый сайдинг. Наиболее часто встречающаяся отделка фасада, которая отличается приемлемой долговечностью при скромной цене.
Металлический сайдинг — более дорогой и эстетичный вариант.
Плоский металлический лист, — вариант сайдинга, но в панельной конфигурации. Применяется металл с полимерным покрытием, долговечный надежный вариант отделки
Профилированный металлический лист, — профлисты с волнообразной конфигурацией, весьма популярный строительный вариант. При установке вертикально, не требуют создания вентиляционного зазора с помощью обрешетки, так как достаточно пространства для движения воздуха за счет конфигурации самого материала.

Еще отделка вентфасада

Композитные материалы, — например, полимер-металлические изделия…
Фиброцементные плотные панели, которые имитирую различную отделку, — камень, гранит, кирпич, дерево…., — относительно новые варианты отделки фасада.
Керамогранитные или керамические плиты, — тяжелая и недешевая отделка, с которой обычно поставляются и специальное крепление, комплект прочных направляющих с подвесами.
Плиты из натурального гранита,- вариант отделки натуральными материалами, закрепляемыми механически без приклейки, — наиболее не бюджетный эстетичный и долговечный вариант отделки фасада на обрешетке.

Вентилируемый фасад может быть образован и кирпичной кладкой. Подробней о создании теплых трехслойных стен

Но при этом возникают некоторые недостатки. Требуется более дорогой широкий фундамент, кирпичная кладка является неразборной, поэтому контроль за состоянием утеплителя затруднен. Сам утеплитель нужен как можно более долговечный а значит и дорогой. Но за повышенную стоимость получаем фасад из клинкерного кирпича…

Вентилируемый фасад для веранды частного дома

СОДЕРЖАНИЕ:
Особенности монтажа вентилируемого фасада веранды частного дома
Этап. 1. Устройство утепления цоколя фундамента пенополистиролом
Этап 2. Устройство утепления веранды каменной ватой
Этап 3. Устройство ветрозащитного слоя
Этап 4. Устройство вентзазора
Этап 5. Устройство OSB плит под крепеж фасадной плитки
Этап 6. Монтаж фасадной плитки Hauberg на плиты OSB

Вентилируемый фасад Hauberg – для веранды частного дома в Тульской области. Авторские фото процесса монтажа вентфасада силами Добрыня Стайл.

Особенности монтажа:

1 | Утепление цоколя;
2 | ️Монтаж отлива по периметру дома;
3 | Утепление каркаса веранды;
4 | Устройство супердиффузионной мембраны с проклейкой швов;
5 | Монтаж вентзазора, посредствам обрешетки;
6 | Обшивка листами OSB;
7 | Монтаж фасадной плитки Hauberg, углов и наличников на цоколь и фасад дома.

Этап. 1. Устройство утепления цоколя фундамента пенополистиролом

В качестве пенополистирола использовался материал фирмы Технониколь XPS толщиной 100мм.

Фото утепления экструдированным пенополистиролом по периметру цоколя фундамента дома

Установка пенополистирола по периметру дома на полиуретановый клей пену Технониколь.

Фото монтажа пенополистирола на клей пену

Вид с противоположного угла. Монтаж утеплителя на цоколь. Устройство продухов выполнено на другом этапе.

Фото монтажа экструдированного пенополистирола на клей-пену

Этап 2. Устройство утепления веранды каменной ватой

В качестве каменной ваты использовались маты Rockwool два слоя по 50 мм с перекрестным утеплением.

Фото перекрестного утепления веранды каменной ватой

Перекрестное утепление веранды каменной ватой.

Фото уложенного утеплителя

Для защиты утеплителя и вывода пара изнутри помещения наружу, необходимым условием работы вентфасада является установка супердиффузионной мембраны.

Фото монтажа супердиффузионной мембраны

Этап 3. Устройство ветрозащитного слоя

В качестве супердиффузионной мембраны использовалась ветрозащитная пленка марки RockWool.

Фото применения ветрозащитной пленки RockWool

Крепление супердиффузионной мембраны к обрешетке вентфасада осуществляется специальными скобами для степлера.

Фото крепления супердиффузионной мембраны к обрешетке на скобы

Этап 4. Устройство вентзазора

Для организации вентилируемого зазора применялся сухой строганный брусок 30х50 мм.

Фото обустройства обрешетки из сухого строганного бруска

Все бруски обрешетки вентфасада веранды предварительно были обработаны невымываемым антисептиком для древесины. Использовался частый шаг обрешетки для обеспечения жесткости листа от продавливания.

Фото илюстрирующее что все бруски обрешетки обработаны невымываемым защитным составом, придающим брускам зеленоватый оттенок

Этап 5. Устройство OSB плит под крепеж фасадной плитки

Крепление плит OSB на обрешетку вентфасада выполняется с использованием оцинкованных саморезов по дереву. Минимальная толщина листов для крепления фасадной плитки составляет 9 мм. Следовательно длина саморезов принималась 32 мм.

Фото монтажа OSB плит на обрешетку будущего вентфасада

Стыковка цокольного отлива на фасаде. Применение заклепок в цвет отлива – отличное решение и хороший внешний вид!

Фото стыковки двух отливов на заклепки в цвет отлива Ral 8017

При устройстве обшивки плитой OSB оконных и дверных проемов необходимо использовать П и С образные профили для обеспечения конструктивной жесткости в плоскости фасада.

Фото характерных мест и форм листов OSB для отделки оконных проёмов

Обязательным условием долгой эксплуатации обшивки является её шахматный порядок укладки и обязательное наличие зазоров между отдельными частями листов OSB, а также обработка поверхности листов специальными составами.

Фото монтажа отдельных частей плит OSB в шахматном порядке с обеспеченными проектными требованиями зазоров 3-5 мм

Пачки фасадной плитки производителя Технониколь модель Hauberg. Ждут своего часа для начала монтажа.

Фото места хранения небольшого количества фасадной плитки Hauberg

Этап 6. Монтаж фасадной плитки Hauberg на плиты OSB

Согласно руководству по монтажу производителя фасадной плитки Технониколь Hauberg производилась укладка плитки на osb3 листы.

Фото монтажа плитки Hauberg на плиты OSB вентфасада

Монтаж фасадной плитки Hauberg.

Фото монтажа фасадной плитки

Для крепления фасадной плитки применялся специальный крепеж гвоздь с широкой шляпкой 10мм.

На фото можно увидить серебристые шляпки спецгвоздей с широкой шляпкой

При обустройстве углов следует отступать фасадной плиткой 1-3 см от края углов.

Фото монтажа плитки на углах дома

Финишная отделка вентфасада

Финишным итогом устройства вентфасада было обустройство оконных и дверных проемов наличниками Hauberg LUX.

Фото обустройства оконного проёма наличниками Hauberg LUX

Другие статьи БЛОГа:
Хвойная подложка Steico. Свойства, преимущества и правила монтажа
Продукция завода Kolo Vesi
Очистное сооружение Коло Веси 5. Модельный ряд, Принцип работы и особенности
Kolo Vesi как система глубокой очистки сточных вод
Автономная канализация Kolo Ilma для группы домов
Пластиковые кессоны KORSU
Монтаж кессона Korsu
Какой камнерезный станок выбрать?
Бетономешалки Helmut CM и BM
Выбор виброплиты для трамбовки щебня и песка

Главная страница Блога

Стеклянные вентилируемые фасады – Исследование воздушной прослойки

[1] Петриченко, М. Р. Расщепляющие разложения в предельных задачах для обыкновенных квазилинейных дифференциальных уравнений. Второе издание (2012).

[2] Ватин Н., Петриченко М., Немова Д., Харьков Н., Корсун А. Численное моделирование термогравитационной конвекции в воздушном зазоре системы тыловых вентилируемых фасадов (2014) Прикладная механика и материалы, Вып. 672-674, с.1903-(1908).

DOI: 10.4028/www.scientific.net/amm.672-674.1903

[3] Ватин Н., Петриченко М., Немова Д. Гидравлические методы расчета системы задних вентилируемых фасадов (2014) Прикладная механика и материалы, Вып. 633-634, стр. 1007-1012.

DOI: 10.4028/www.scientific.net/amm.633-634.1007

[4] Бородинец, А., Земитис, Дж., Прозументс, А. Пассивное использование солнечной энергии в двойных фасадах для снижения охлаждающих нагрузок (2012 г.).

[5] Немова, Д.В. Системы вентиляции в жилых зданиях как средство повышения энергоэффективности (2012).

[6] Немова, Д. В. Навесные вентилируемые фасады: обзор основных проблем (2010) Журнал гражданского строительства №5, с.7-11. (рус).

[7] Горшков А.С., Попов Д.Ю. Конструктивное исполнение вентилируемого фасада повышенной надежности (2010) Журнал гражданского строительства, №8, с.5-9. (рус).

[8] Осипова, Е.С. Светопрозрачные конструкции в современном строительстве (2005) XXXIII Неделя науки СПбГТУ. Материалы межвузовской научно-технической конференции. стр.73-75.

[9] Гагарин, А. А. Вентилируемые фасады (2004) XXXII Неделя науки СПбГТУ. Материалы межвузовской научно-технической конференции, с.115.

[10] Симакова, Е.А. Современные технологии и материалы в архитектурных решениях фасадов зданий и сооружений (2005) XXXIII Неделя науки СПбГТУ. Материалы межвузовской научно-технической конференции. стр. 100-102.

[11] Евтушенко Е.Б., Петроченко М.В. Диффузорная конструкция навесного вентилируемого фасада (2013) Журнал гражданского строительства №8, с.38-45. (рус).

DOI: 10. 5862/mce.43.6

[12] Евтушенко, Е.Б. Основы гидравлического расчета навесных вентилируемых фасадов (2013) Строительство уникальных зданий и сооружений, стр.55-61. (рус).

[13] Тихомирнов С. И., Пантюхов Н. А., Соловьев А. В. Отработка методики определения теплотехнических свойств двойного фасада на натурной модели типового этажа высотного здания. Результаты предварительных натурных исследований (2011 г.).

[14] Петриченко М. Р., Петриченко М.В. Гидравлика свободноконвективных течений в ограждающих конструкциях с воздушным зазором (2011) Журнал гражданского строительства №8, с.51-56. (рус).

[15] Дербина С.Н., Борискин И.В., Плотников А.А. Двойные фасады как этап конструктивной эволюции светопрозрачных наружных оболочек зданий (2010).

[16] Емельянов, А.А. К вопросу проектирования конструкции навесного вентилируемого фасада (2010) Журнал Промышленное и Гражданское Строительство, С.35-37. (рус).

[17] Глазков Н. Л. Стекло для современной архитектуры: мода или прорыв в будущее (2011) Журнал «Архитектура и строительство России» № 10. С. 26-34. (рус).

[18] Минько Н.И., Аткарская А.Б., Кеменов С.А. Использование стекла и изделий из него в современном строительстве (2008) Строительные материалы №10, с.91-95. (рус).

[19] Магай А.А., Дубынин Н.В. Светопрозрачные фасады высотных многофункциональных зданий (2010) Вестник МГСУ № 2, с.14-21. (рус).

[20] Шилкин Н. В. Возможности естественной вентиляции для высотных зданий (2005) АВОК №1, с.18-26. (рус).

[21] Табунщиков, Ю. А., Шилкин, Н.В., Бродач, М.М. Энергоэффективное высотное здание (2002) АВОК №3, с.8-22. (рус).

[22] Низовцева М.И., Белиб В.Т., Стерлыгова А.Н. Фасадная система с вентилируемыми каналами для теплоизоляции вновь строящихся и реконструируемых зданий (2014) Энергетика и здания. 75, стр. 60-69.

DOI: 10.1016/j.enbuild.2014.02.003

[23] Федяков, Ю. А. Монтаж навесных вентилируемых фасадов: основополагающие принципы (2011) Экологические системы №2, с.12-15. (рус).

[24] Хана, Дж., Луа, Л., Пенга, Дж., Хунсин, Ю. Характеристики вентилируемого двустороннего фотоэлектрического фасада по сравнению с обычным фасадом из прозрачного стекла (2013 г.) Energy and Buildings, Vols. 56, с.204–209.

DOI: 10.1016/j.enbuild.2012.08.017

[25] Гайяр, Л., Жиру-Жюльен, С., Менезо, К., Пабиу, Х. Экспериментальная оценка естественно вентилируемой двухслойной фотоэлектрической оболочки здания в реальных условиях эксплуатации (2012 г. ) Журнал основ возобновляемой энергии и приложений. 5 р.

DOI: 10.1016/j.solener.2014.02.018

[26] Ван, Ф., Хоу, Д., Лю, X. Строительство и разработка нового экологического фасада (2013 г.) Международная конференция по устойчивой энергетике и экологической инженерии, стр. 848-858.

[27] Ли, Дж., Чоу, Ю. Теплопередача и движение воздуха в двухслойном фасаде (2014 г.) Центр устойчивых энергетических технологий, стр. 130-139..

DOI: 10.1016/j.scs.2013.07.002

[28] Ян, Х. , Фэн, С., Ся, Г., Ван, К. Экспериментальное исследование воздействия вентилируемого двойного фасада на тепловую среду внутри помещений зимой (2013 г.) Международный симпозиум по отоплению, вентиляции и кондиционированию воздуха, стр. 721-724.

DOI: 10.1007/978-3-642-39584-0_59

Преимущества вентилируемых фасадов

Вентилируемые фасады предлагают отличную степень

энергоэффективности и акустического комфорта

Обзор особенностей, преимуществ и областей применения строительной системы

В строительном секторе вентилируемые фасады

представляют собой сложную и инновационную систему, характеризующуюся изоляционным слоем, закрепленным на несущей конструкции, и слоем покрытия, нанесенным на здание с помощью анкерных систем.

Все это позволяет создать воздушное пространство между изоляционным слоем и облицовочным слоем, что, вызывая так называемый

«ЭФФЕКТ ДЫМОХОДА» , способствует эффективной естественной вентиляции, принося многочисленные преимущества и выгоды.

ПОВЫШЕННЫЙ КОМФОРТ ЖИЗНИ

Экономия энергопотребления за счет меньшего теплового рассеивания стен;

Бесплатное обслуживание;

Эффективная защита стеновой конструкции от атмосферных воздействий;

Повышенная звукоизоляция;
Устранение тепловых мостов;

Устранение конденсата благодаря наличию воздушного зазора, который способствует удалению влаги, вызванной инфильтрацией;
Отличная функциональность внешнего изоляционного слоя, который благодаря хорошей вентиляции остается сухим;
Возможность вмешательства на каждой отдельной плите.

структурный узел

вертикальный

изолирующий

облицовочная плита

СОСТАВ ВЕНТИЛЯЦИОННЫХ ФАСАДОВ

Вентилируемые фасады

считаются эффективным решением тепло- и звукоизоляции, поскольку защитный слой, предварительно прикрепленный к опорному слою с помощью специальной системы анкеровки, размещается на минимальном расстоянии 3 см от внутренней конструкции. здания. Таким образом создается воздушный зазор, который, соприкасаясь с внешней средой как в «ножной», так и в «головной» части конструкции, обеспечивает естественную вентиляцию.

Вентилируемые фасады

предназначены для защиты внутренней части от воды или других атмосферных факторов и предотвращения образования конденсата на поверхности стены позади.

преимущества вентилируемых фасадов

Наличие утепляющего слоя на внешней стороне стены дает наилучший результат с точки зрения фазового сдвига и рассеивания тепла, вырабатываемого внутри.

Наличие облицовки предотвращает попадание дождя на изоляционный слой, что позволяет избежать накопления влаги на стенах здания

Наличие экрана, удаленного от изоляционного слоя, снижает

количество тепла, обусловленного излучением, падающим на саму изоляцию.

Правильный выбор облицовки повышает эффективность стены с точки зрения передачи воздушного шума внутри дома

Изоляция зимой

Защита от атмосферных воздействий

Изоляция летом

Звукоизоляция

Вентилируемые фасады дают архитекторам и дизайнерам возможность использовать потенциал

эстетическое и функциональное внешнее покрытие, дающее большую композиционную свободу.

Энергосбережение
Валоризация здания
Архитектурная и эстетическая ценность и максимальная свобода дизайна

ЛЕТО

зима

Летом вентилируемые фасады

создают движущийся поток воздуха между наружной плитой и изоляционной панелью, что позволяет выбрасывать перегретый воздух, образующийся в вентиляционной камере, в верхнюю часть здания, уменьшая тепловые вклады от снаружи, а также выполняя функцию солнцезащитного экрана, поглощая и отражая большую часть солнечной энергии.

Благодаря вентилируемым фасадам

зимой эта вентиляция способствует быстрому удалению водяного пара, поступающего изнутри; таким образом значительно снижается явление конденсации и резко устраняются негативные последствия возможного проникновения воды с последующим уменьшением количества тепла, выходящего из здания.

зачем

это делать?

Потому что мы точно в

лучшее место, где мы могли бы быть…

НАШ ДОМ!

Определение расстояния между центрами; фиксация анкерных скоб; укладка изоляции; фиксация стоек;
Подготовка и сборка плиты:
отделок;
завершена.

Хотите узнать больше о вентилируемых фасадах?

Связаться с нами очень просто. Воспользуйтесь формой ниже и запросите наш совет.

имя

электронная почта

Форма Invio…

На сервере обнаружена ошибка

Форма получена

сообщение

телефон

Я заявляю, что мне исполнилось 18 лет, я ознакомился с политикой конфиденциальности и даю согласие на обработку моих персональных данных в соответствии с новым Регламентом GDPR ЕС 2016/679.

адрес

город

провинция

почтовый индекс

Я хочу подписаться на информационный бюллетень и получать информационные и рекламные материалы.

VM Group S.r.l.

КАРТА САЙТА

ГЛАВНАЯ
КОМПАНИЯ
ВЕНТИЛИРУЕМЫЕ ФАСАДЫ
ПЕРЕКЛАДКА
ГАЛЕРЕЯ
КОНТАКТЫ
ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ

VITERBO – Italy

via Cerveteri, 3 – 01100

BOLOGNA – Italy

Via Savona 1 – 40139

T +39 335 72.58.617

P. IVA IT 023032

CUSTOMER SERVICE

T +39 0761 221 222

M +39 351 80 50 502

Электронная почта [email protected]

P [email protected]

VM GROUp Srl0003

Вентилируемые фасады – Керамогранит

Внешняя облицовка

Эстетическое и техническое воздействие наружной облицовки очень важно в современной архитектуре. Наши высокотехнологичные мраморы и камни дают отличные результаты, согласовывая экономические и экологические требования на протяжении всего срока службы конструкции.

Жилой комплекс Kingston Riverside – Кингстон-на-Темзе

Внешняя облицовка должна отвечать разным требованиям: эстетическим, техническим и функциональным. В дополнение к эстетическим характеристикам здания, облицовка должна быть в состоянии защитить конструкцию от атмосферных воздействий и загрязняющих веществ, в то же время позволяя достичь желаемых тепловых и акустических характеристик.

Разработка облицовочных материалов с высокими техническими и эстетическими характеристиками, таких как высокотехнологичный мрамор и камень Ariostea, позволяет создавать чрезвычайно эффективные вентилируемые фасады с отличной стойкостью к гидротермическим нагрузкам и атмосферным воздействиям в целом. Материалы Ariostea полностью отвечают требованиям внешней облицовки, благодаря следующим техническим свойствам:

водопоглощение почти нулевое (среднее значение 0,04%), для эффективной защиты нижних слоев
морозостойкость , что повышает долговечность фасада с последующим снижением затрат на эксплуатацию
высокий уровень термостойкости
высокий уровень сопротивления изгибу и нагрузкам s, способность выдерживать нагрузки от ветровых нагрузок
устойчивость к агрессивным химическим веществам (смог, кислотные дожди)
неизменность с течением времени как на уровне структуры, так и на уровне цвета (отличная устойчивость цветов к свету)
ограниченные допуски на размеры , толщина уменьшена (макс. 10 мм) и постоянна; плиты квадратные и ректифицированы до единого рабочего размера
уменьшенный вес, по отношению к каменным материалам большей толщины, с преимуществами в отношении размеров несущих конструкций, общей нагрузки здания и транспортных расходов
негорючесть , что означает большую безопасность
простая очистка простой мойкой плит
ограниченное обслуживание
совместимость с окружающей средой и экономическая устойчивость , в отношении срока службы здания, поскольку плиты имеют срок службы, равный сроку службы самого здания, и производятся в полном соответствии с европейскими и международными экологическими стандартами (сертификация окружающей среды ISO 14001, правила Emas )
эстетические качества , которые, благодаря технологическим инновациям, соответствуют характеристикам самых ценных каменных материалов, с множеством цветовых гамм и отделок поверхности. Наличие плит большого размера позволяет улучшить компоновку несущей конструкции, при этом экономичные решения как в строительстве, так и в обслуживании вентилируемых фасадов.

Не будучи прикрепленным непосредственно к зданию, облицовочная плита может свободно перемещаться в соответствии со своим собственным коэффициентом расширения, независимо от перемещений несущих конструкций, и благодаря упругости может приспосабливаться к осадочным движениям и колебаниям здания системы анкеровки. Стыки должны быть подходящего размера, чтобы компенсировать движения, чтобы плиты могли смещаться и расширяться, не мешая друг другу. Стык — это просто пространство, разделяющее плиты, позволяющее им свободно перемещаться в ответ на тепловые расширения в системе и упругие движения. Шов варьируется от 4 до 8 мм в зависимости от размера плиты, расстояния между этажами здания и типа используемой конструкции. Сетка из стекловолокна, приклеенная к задней части плиты, временно скрепляет все сломанные части плиты до тех пор, пока плита не будет заменена, что является простой операцией.

Проекты нового здания могут включать рассмотрение конкретного модуля фасада. Фактические размеры плиты добавляются к размерам швов, чтобы разработать возможную схему покрытия, полностью состоящую из цельных плит. При работе с компонентами фасада, такими как проемы, ряды струн или другие немодульные элементы, ситуация, часто встречающаяся в проектах реконструкции, в любом случае количество разрезов плиты может быть уменьшено, чтобы правильно управлять различными размерами и ограничивать затраты. .

Вентиляция «Эффект дымохода»

Воздушный зазор, который создается внутри вентилируемого фасада, является его главной особенностью, так как при этом создается так называемый «эффект дымохода», т.е. эффективная естественная вентиляция, происходящая в пространстве между наружной облицовкой и нанесенным слоем утеплителя к стенам здания. В основе этого явления лежит физический принцип, согласно которому теплый воздух стремится вверх и вытесняется холодным воздухом снаружи. Та часть тепла, которая способна пройти через фасадное покрытие, нагревает воздух в воздушном зазоре, вызывая восходящее движение воздуха.

Таким образом, большое количество этого тепла отводится вверх, и только минимальная часть проникает в здание, защищенное изоляционным слоем. Зимой вентилируемый фасад помогает сохранять тепло внутри здания, повышая тепловую инерцию стен, что приводит к экономии энергии и большему комфорту для находящихся внутри людей. Циркуляция воздуха сохраняет теплоизоляционный слой сухим, гарантируя его эффективность с течением времени.

Защита от воды

Наружная облицовка, отделенная от стен здания, «отводит» от стен как тепло солнечного излучения, так и дождевую воду, тем самым избегая прямого контакта с периметральной стеной и устраняя одну из основных причин износа здания. Даже при использовании открытых стыков количество воды, которое может достичь изоляции, минимально по отношению к общему количеству. Исследования, проведенные в Германии, показали, что количество воды, способной проникнуть в вентилируемый воздушный зазор и достичь теплоизоляционного слоя, составляет ничтожный процент.

Способность дышать

По сравнению с традиционными системами облицовки вентилируемый фасад обеспечивает значительное улучшение рассеивания водяного пара, присутствующего внутри стен, с очевидными преимуществами для сохранения самих стен. Естественная вентиляция в воздушном зазоре, по сути, способствует удалению влаги, присутствующей в стенах как новых, так и реконструируемых строений. Даже водяной пар, образующийся внутри здания, может частично выходить через стену без особых барьеров, что приводит к большей сохранности как стены по периметру, так и изоляционного слоя.

Звукоизоляция

Слоистая конструкция, характерная для вентилируемой стены, наряду с применением звукоизоляционных материалов обеспечивает лучшую звукоизоляцию. По сути, внешняя облицовка, воздушный зазор и изоляционный слой служат дополнительными защитными барьерами от шума, поступающего извне.

Теплоизоляция

Система вентилируемого фасада обеспечивает полную теплоизоляцию, полностью покрывая здание «шубой», предотвращая рассеивание тепла и устраняя тепловые мосты, то есть неравномерное распределение температуры поверхности, которое в традиционных стенах обычно создается вокруг балок и колонн. . Это предотвращает образование конденсата и плесени в самых холодных местах. Непрерывный изоляционный слой, расположенный снаружи конструкции здания, гарантирует однородную тепловую защиту и более постоянную температуру в помещении во времени. Кроме того, эта система снижает диапазоны температур на стенах здания, тем самым уменьшая структурные деформации из-за различных коэффициентов расширения различных материалов, из которых состоит здание.

Устойчивость к тепловому удару

Система вентилируемого фасада намного лучше, чем традиционные системы, адаптируется к тепловым ударам, вызванным внешними температурами и структурными движениями здания. Поскольку отдельные плиты крепятся к несущей конструкции независимо друг от друга, они могут расширяться в соответствии со своим собственным коэффициентом теплового расширения и адаптироваться к осадочным движениям здания благодаря эластичности анкеровки. Это предотвращает напряжения в покрытии, которые могут привести к ухудшению состояния фасада и необходимости проведения ремонтных работ.

Очень практичная установка и обслуживание

Поскольку монтаж осуществляется «всухую», его можно производить независимо от атмосферных условий, так как они не влияют на качество фасада. Уход за вентилируемым фасадом чрезвычайно ограничен и проще. Благодаря отличной стойкости плит ограждение здания не требует частого восстановления, а поврежденные плиты легко снимаются и заменяются. Эта система, оснащенная техническими полыми зонами, также облегчает осмотр. Эти области выполняют функцию размещения электропроводки и кабелей внутри конструкции. Тот факт, что плиты можно заменить без проведения работ на стенах, также позволяет при желании полностью изменить облицовку, изменяя, таким образом, только внешний вид здания.

Вентилируемые фасады – Styl2000

Фасад существенно влияет на общий вид здания и его функциональные характеристики. Вентилируемые фасады, благодаря своим конструктивным и техническим характеристикам, становятся популярным выбором архитекторов. За более чем двадцать лет существования мы накопили неисчислимый опыт и можем оказать полную поддержку архитекторам в этой области. От начального этапа проекта до финальной реализации. Это позволяет нам максимально экономично реализовать конечный результат при сохранении требуемых визуальных свойств реализованного объекта. Для удовлетворения широкого круга архитектурных требований мы можем предложить множество изобразительного материала с разнообразными техническими характеристиками. Мы предлагаем такие материалы, как керамика, цементная плита или эмалированное стекло. Более подробную информацию можно найти на вкладке Видимые материалы

999999999999999999999999999999999999 г. ,
Основной изготовление алюминиевой поддержки.
обшивочные плиты
Свойства вентилируемых фасадов:

с помощью подходящих облицовочных плит и качественной опорной системы на основе алюминиевых сплавов навесные вентилируемые фасады постоянно устойчивы к атмосферным воздействиям – срок службы фасада и здания практически идентичен
за счет вариативности и технических возможностей несущих подвесных систем можно преодолеть проблематичную плоскостность поверхности и выполнить криволинейные фасады одновременно с устранением последствий теплового расширения на фасаде
размер облицовочных плит ограничивается только производственными возможностями. Почти бесконечный выбор цветов и конструктивных вариаций, а также различных поверхностей позволяет реализовать богатство архитектурного оформления любого объекта.
Sintered Керамика – материал, характеризующийся низким водопоглощением и высокой прочностью. Что делает этот вид керамики применимым как для экстерьера, так и для интерьера. Структура этого материала одинакова по толщине и цвету по всему телу. Инновационный производственный процесс позволяет следовать последним тенденциям дизайна. Технические параметры этого вида керамической плитки в некоторых случаях могут превосходить натуральный камень.
Крупноформатная стеклобетонная плита, армированная стекловолокном. Плиты, произведенные таким образом, отличаются высокой прочностью при толщине всего 13 мм. Плиты могут иметь поверхностную обработку и доступны в широком диапазоне цветов.
Плитка Faveton изготавливается из особого вида керамогранита. Производство осуществляется путем натягивания основного материала на форму и последующего обжига при высоких температурах. Благодаря такому производственному процессу плитка обладает низким водопоглощением, химической стойкостью, морозостойкостью и устойчивостью к механическим воздействиям. Плитка доступна в нескольких вариантах отделки и в большом разнообразии оттенков. Некоторые плитки имеют антиграффити-обработку.
Для облицовки фасада используется эмалированное стекло с полной или частичной печатью, стекло всегда закаленное. Эти стекла отличаются более высокой прочностью и стойкостью к тепловому удару, широким разнообразием оттенков и относительной свободой формата. Материал очень популярен, особенно в качестве элемента дизайна объектов.
Столы HPL представляют собой панели большого формата, предназначенные для использования как снаружи, так и внутри. Эти доски изготавливаются в широком ассортименте декоров. Их характеризует, прежде всего, широкая цветовая гамма, устойчивость к климатическим условиям, простота в обработке и уходе.
009
Референции и примеры работ
Все артикулы
Вентилируемые алюминиевые фасады, потому что они все больше ценятся
Перейти к содержимому
Предыдущий Следующий
Постоянное развитие эффективности и устойчивости зданий увеличило потребность в энергетической адаптации ограждающих конструкций. Фасад, как пограничный элемент между кондиционируемым внутренним пространством и внешней средой, играет фундаментальную роль в теплообмене между внутренним и наружным пространством, существенно влияя на общий тепловой комфорт здания.
Системы вентилируемых алюминиевых фасадов представляют собой интересное решение проблем энергоэффективности благодаря устойчивому подходу. В последние годы увеличилось использование вентилируемых фасадных систем из алюминия благодаря его способности улучшать показатели энергосбережения и контроля влажности , а также простоте монтажа и обслуживания, хорошей устойчивости к различным условиям окружающей среды и его инновационное и современное визуальное воздействие.
ВЕНТИЛЯЦИОННЫЙ ФАСАД: ОБЪЕДИНЕННАЯ СИСТЕМА
Стена с естественной вентиляцией представляет собой давно зарекомендовавшую себя технологическую систему. Считается, что это может быть восходит к 1700-м годам , когда возникла необходимость ремонта и сохранения строительных материалов, подверженных воздействию стихии.
Первоначально система предусматривала внешнее покрытие из натурального материала, механически соединенного с деревянными опорами, механически прикрепленными к внешней стене здания. Несмотря на рудиментарные и грубые методы, использовавшиеся в предыдущие века, эта система смогла удовлетворить потребность в защите внешней вертикальной стены от элементов , тем самым улучшив ситуации возможного образования конденсата.
В связи с растущей потребностью в снижении энергопотребления в 70-х годах в Северной Европе и в 80-х годах в Италии журналы строительного сектора начали распространять информацию о принципах строительства , качестве и результатах работы. Из публикаций того времени представлена технологическая система, имеющая ряд функциональных слоев, соединенных со зданием с помощью металлического основания.
В состав системы входили: слой теплоизоляции, уложенный в примыкании к наружной стене здания, снизу, вентиляционный зазор и отделка наружного покрытия. С тех пор система не сильно изменилась в своей работе.
Источник: https://www.archiproducts.com/de/produkte/kme-architectural-solutions/dach-metallpaneel-und-profilplatte-tecu-classic_1096
ФУНКЦИОНИРОВАНИЕ ВЕНТИЛЯЦИОННОГО ФАСАДА: ОПИСАНИЕ ТЕХНИКИ
В пространстве полости срабатывает механизм естественной вентиляции , благодаря входу восходящего потока воздуха, активируется за счет тепловой разницы между температурой полости и входного отверстия , посредством вентиляции форточки, расположенные в основании фасада и на его верхнем торце. Это явление, также называемое «эффектом дымохода», характеризуется потоком воздуха, регулируемым в соответствии с внешними условиями окружающей среды. Фактически, летом система позволяет снизить поступающую тепловую нагрузку, а зимой цель состоит в том, чтобы ограничить потери тепла внутри зданий. Функция внешнего облицовочного слоя, помимо физического создания полости, состоит в защите внутренних слоев от действия атмосферных факторов .
Для обеспечения эффективности, т. е. для запуска конвективных движений, улучшающих комфортные условия в здании, расстояние, разделяющее два слоя, всегда должно составлять разработан с учетом ряда факторов, связанных с климатическими условиями, в которых находится здание. Здание, его экспозиция и морфология самого здания (форма, размеры, этажность).
ОТПРАВНАЯ ТОЧКА ДЛЯ ПРОЕКТИРОВАНИЯ ЗДАНИЙ NZEB
На первый взгляд может показаться, что это простая последовательность слоев, но на самом деле система вентилируемого фасада требует тщательного планирования. Только после конкретных оценок и анализа производительности можно выбрать правильную изоляцию, соответствующий размер полости или вентиляционные отверстия. Необходимо детально изучить проект. Однако, если это доверено специалистам и все сделано качественно , преимущества многочисленны и значительны. Например, улучшение термогигрометрических характеристик за счет устранения тепловых мостов, увеличения тепловой инерции наружных стен и устранения конденсации являются фундаментальными принципами повышения комфорта внутренней среды , с последующим снижением энергопотребление и затраты на техническое обслуживание и ремонт . Ведь защита здания от действия атмосферных факторов способствует увеличению долговечности здания.
Правильно спроектированный корпус может преобразовать здание из энергоемкого в пассивное или, как это лучше определено законом, в здание с почти нулевым потреблением энергии (nZEB).
Источник: https://www.pinterest.it/
СИСТЕМА И ФУНКЦИОНАЛЬНЫЕ УРОВНИ
Система может быть установлена в новых зданиях или в зданиях, требующих переквалификации энергии или имеющих внешнюю оболочку. подлежат восстановлению, в любом случае улучшая термогигрометрические характеристики и соблюдая требования действующих правил.
Вентилируемый фасад представляет собой сухую систему, которая обеспечивает механическую сборку между различными слоями, обеспечивая быструю установку и простоту обслуживания, например, чтобы сделать возможной замену каждого отдельного элемента или больших частей фасада, в течение короткого времени.
Вентилируемый фасад состоит из перечисленных ниже функциональных слоев, начиная с внутренней части:
Несущий слой, это внешняя стена здания, необходимо поддерживать всю систему, которая будет устанавливаться впереди;
Теплоизоляционный слой, изоляционные материалы могут быть разной природы, натуральные или химические, в обоих случаях панельная изоляция будет установлена на внешней поверхности заполнения с помощью механической системы крепления, анкера;
Вентиляционный слой, имеет толщину от 30 до 100 мм, является необходимым пространством разрыва между облицовкой и пакетом, составляющим несущий слой, он должен быть выполнен таким образом, чтобы срабатывал явление «эффект дымохода»;
Подконструкция, позволяет механически поддерживать внешнее покрытие, состоящее из стоек и поперечин или точечного крепления, как правило, из металла или дерева, поддерживаемое системой анкеровки, соединенной непосредственно с несущим слоем заполнения;
Облицовочный слой, состоящий из панелей, плит или элементов облицовки различных типов, материалов, форм, отделки и цвета, установленных благодаря системам анкеровки, прикрепленным к несущему слою, облицовка может быть выполнена из кирпича, натуральный камень, керамогранит, стекло, металлические материалы (например, сталь, алюминий, медь, титан, цинк-титан) или композиционные материалы различной природы.
ЗНАЧЕНИЕ АЛЮМИНИЕВОЙ ОБЛИЦОВКИ В ВЕНТИЛЯЦИОННЫХ ФАСАДНЫХ СИСТЕМАХ
Таким образом, наружная облицовка зданий играет фундаментальную роль в современной архитектуре, так как помимо выполнения функции защиты от атмосферных воздействий, они также определяют формальный характер здания . По этой причине необходимо согласовать различные эстетические потребности, долговечность, экологическую устойчивость и энергосбережение, также принимая во внимание затраты, пропорционально продолжительности применения продукта.
В частности, внешний слой облицовки здания должен противостоять механическим воздействиям, таким как ветер и дождь, коррозионным явлениям в конкретном случае металлов, сезонным колебаниям температуры, вызывающим тепловое расширение элементов, а также поверхностной или внутренней конденсации явления внешней стены.
Распространение алюминия в качестве облицовочного материала происходит благодаря его исключительным характеристикам легкости, твердости, хорошей пластичности и формуемости , качества, позволяющие получать различные изделия, подходящие для любого типа сложности конструкции , а также минимальные допуски на размеры, точность и скорость сборки.
Используется для наружной облицовки или в качестве финишного слоя для вентилируемых фасадов благодаря его высокой стойкости к атмосферным воздействиям и коррозии : Действительно, алюминий при контакте с кислородом пассивен, покрываясь оксидом и защищая себя от проблем с коррозией.
В ЗАКЛЮЧЕНИЕ
Система вентилируемого фасада из алюминия на сегодняшний день является наиболее полным и энергоэффективным технологическим решением для достижения целей тепло-гигрометрического благополучия здания. За счет дополнительного слоя, вентилируемого облицовочной стеной, можно гарантировать защиту от атмосферных факторов, особенно от проникновения дождевой воды , последнее из которых вызывает наибольшие проблемы деградации здания.
Изолирующий слой, связанный с вентилируемой полостью, снижает потребление энергии как на обогрев зимой, так и на охлаждение летом , обеспечивая отличную работу в любое время года. Летом перегрев стен предотвращается за счет эффективной вентиляции в промежутках, а зимой неподвижный воздух в промежутках действует как дополнительная естественная тепловая прокладка.
СВЯЖИТЕСЬ С НАМИ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ
Ссылка для загрузки страницы
Вернуться к началу
Фасады с двойными стенками: выбор правильной комбинации стекол для оптимизации их преимуществ
При проектировании фасада с двойными стенками важно выбрать правильную комбинацию стекол, чтобы оптимизировать преимущества с точки зрения управления энергопотреблением, динамики селективность, теплоизоляция и повышенный комфорт при минимизации потенциальных проблем, таких как образование конденсата, — говорит Ральф Грайнер, менеджер по применению продукции Guardian Glass в Европе.
Фасад с двойной обшивкой представляет собой традиционный фасад со вторым покрытием снаружи, которое обычно изготавливается из стекла. Два фасада, часто называемые «обшивками», разделены пустым пространством (воздушным зазором), ширина которого может варьироваться от нескольких сантиметров до нескольких метров. Если в воздушном зазоре установлены механические системы затенения, внешняя обшивка также обеспечивает их защиту от ветровых нагрузок и грязи.
Двустенный фасад может иметь механическую или естественную вентиляцию, в зависимости от типа системы вентиляции, используемой в воздушном зазоре. Они известны как активные и пассивные (интерактивные) вентилируемые фасады.
Скачать краткое руководство
Adam M?rk
project-hd-diamond66-climaguard-premium2-sn6234_de_berlin_cube-berlin
Активные системы имеют внешнюю оболочку из воздухонепроницаемого изоляционного стекла перед вентилируемым межпространственным пространством. Воздухообмен искусственно индуцируется и происходит внутри здания через теплообменники. Зимой это имеет то преимущество, что энергия, необходимая для отопления, может быть сэкономлена за счет рекуперации тепла. Активные системы, как правило, используют более традиционные типы стекла для внешней изоляционной стеклянной оболочки.
Фасады с пассивной вентиляцией более распространены в Европе, особенно в коммерческих зданиях. Здесь происходит воздухообмен между межпространственным пространством и окружающей средой. Естественная конвекция создается через определенные отверстия, которые обычно располагаются над и под наружным стеклом. Возможны также подвесные стеклянные стены перед традиционной конструкцией, пунктирные фасады, а также коробчатые или составные окна.
Преимущества двойного фасада
Из-за все более высоких стандартов защиты от нагрева и, следовательно, низкой передачи солнечной энергии, фасады с двойными стенками, которые сочетают энергоэффективное остекление с механическими устройствами затенения, становятся все более популярными. Хотя они были установлены в зданиях за последние 20 лет или около того, за это время технология стекла значительно продвинулась вперед, что помогло увеличить их использование. Сегодня для фасадов с двойными стенками доступны инновационные изделия из стекла и покрытия, которые обеспечивают многочисленные преимущества, но только в том случае, если для внешней и внутренней облицовки выбрано правильное сочетание стекла.
Количество комбинаций и возможностей остекления, доступных сегодня, ошеломляет. Это предоставляет архитекторам полную палитру характеристик стекла и вариантов эстетики для рассмотрения; они могут выбрать наиболее подходящее остекление с точки зрения характеристик стекла, толщины, размеров, теплового и механического сопротивления (долговечность), защиты от солнца, цвета и т. д.
Правильно подобранное стекло может обеспечить преимущества с точки зрения улучшенного управления изоляция, теплоизоляция, а также возможность наслаждаться свежим воздухом из полости через открытые окна и, следовательно, повышенный комфорт для жильцов здания. Кроме того, между внешним и внутренним остеклением могут быть размещены дополнительные системы затенения, обеспечивающие динамическую избирательность (то есть соотношение между максимальным дневным освещением и максимальной защитой от солнца).
Покрытия, отражающие солнечное излучение, во внешней оболочке могут значительно снизить передачу энергии, когда жалюзи полностью убраны, по сравнению с обычным решением без покрытий. Пользователи могут более разумно управлять механическим затенением (либо открытым, либо в промежуточных состояниях) и дольше наслаждаться беспрепятственным обзором, не опасаясь перегрева. Все дело в поиске правильного баланса для здания; Решения для остекления могут помочь вам достичь почти идеального баланса.
Солнцезащитное стекло с покрытием
Солнцезащитное стекло с улучшенным покрытием, например, может активно оптимизировать коэффициент дневного освещения (DF), а также терморегуляцию здания. Стекло может помочь сделать здание более энергоэффективным за счет снижения потребности в кондиционировании воздуха, отоплении и искусственном освещении, которые способствуют созданию более комфортной рабочей или жилой среды для жителей здания. В результате эти решения для остекления также могут помочь в получении экологических сертификатов, таких как LEED, BREEAM, HQE, DGNB и т. д.
Adam M?rk
project-hd-diamond66-climaguard-premium2-sn6234_de_berlin_cube-berlin
Целью пассивных вентилируемых фасадов обычно является отражение части коротковолновой солнечной энергии непосредственно от наружного стекла, чтобы снижается накопление тепла во внутреннем пространстве и, в свою очередь, тепловая нагрузка. Использование покрытий на стекле значительно усиливается при сочетании с дополнительной защитой от солнца и антибликовым покрытием внутреннего пространства. Отличные значения g также достигаются, когда жалюзи работают в полностью втянутом или промежуточном состоянии. Достигаемая таким образом динамическая селективность делает вентилируемую систему особенно привлекательной.
Еще одним преимуществом использования покрытий для наружного остекления является возможность играть с различными степенями светоотражения. Это позволяет архитектору проектировать очень прозрачные и кажущиеся «легкими» конструкции или использовать более высокие отражения для создания однородного внешнего вида и скрытия лоскутного одеяла из индивидуально настроенных затеняющих устройств.
Проблема долговечных покрытий
В то время как внутреннее остекление пассивной системы представляет собой обычное двойное или тройное изоляционное стекло, для наружного одинарного остекления обычно используется многослойное безопасное стекло (часто состоящее из термоупрочненного стекла). Его остаточная грузоподъемность обеспечивает максимальную безопасность в случае поломки. Сложность при использовании стекла с покрытием с высокими эксплуатационными характеристиками заключается в том, что покрытие должно быть как прочным, так и подходящим для использования в монолитной или ламинированной облицовке промежуточного слоя. Большинство покрытий на рынке очень чувствительны к влажности и внешним климатическим элементам, а это означает, что их часто необходимо герметизировать, что, очевидно, ограничивает гибкость.
Комбинация высокопрочных солнцезащитных покрытий, отражающих часть солнечного излучения, со специальными энергопоглощающими прослойками из ПВБ еще больше повышает энергоэффективность. В частности, спектральная селективность (отношение дневного света к солнечной энергии) может быть значительно улучшена.
Adam M?rk
project-hd-diamond66-climaguard-premium2-sn6234_de_berlin_cube-berlin
Возможные проблемы
Хотя архитекторы могут быть знакомы с преимуществами двойных фасадов, существуют некоторые потенциальные недостатки, которые требуют тщательного рассмотрения. Опять же, важно выбрать правильную комбинацию стекла, которая минимизирует эти потенциальные проблемы, оптимизируя при этом преимущества.
Двойной фасад с неправильным сочетанием стекол также может уменьшить количество естественного света, попадающего в здание, при одновременном повышении температуры в воздушном зазоре (что может привести к сокращению срока службы электродвигателей, теплообменных систем и т. д.) и создание конденсата на внешней коже.
Adam M?rk
project-hd-diamond66-climaguard-premium2-sn6234_de_berlin_cube-berlin
Конденсат
На пассивных вентилируемых фасадах – в зависимости от положения здания и неблагоприятных климатических условий – на внутренней стороне может образовываться конденсат внешнего стекла. Особую озабоченность вызывают утренние часы весной и осенью, когда потенциальная конденсация может значительно нарушить четкость обзора внутри здания. Опять же, это не должно быть проблемой, так как теперь доступны стеклянные решения для предотвращения этого природного явления.
Противозапотевающие покрытия для стекол — это специально разработанные сверхпрочные покрытия, наносимые на наружное стекло, которые значительно снижают вероятность образования конденсата. Испытания в реальных строительных условиях показали, что эти покрытия против запотевания обеспечивают несколько более высокую температуру поверхности по сравнению с непокрытой внешней поверхностью. Эта разница температур значительно снижает появление конденсата. В то время как стекло без покрытия в сравнительных испытаниях показывает конденсацию в течение многих часов, при тех же условиях стекло с покрытием остается прозрачным и не содержит капель воды. Одно предостережение: необходимо рассмотреть вопрос об использовании стекла с антизапотевающим покрытием на этапе планирования проекта, так как нанесение таких покрытий после установки невозможно.
Другие потенциальные проблемы с двойными фасадами включают более высокие инвестиции и эксплуатационные расходы. Дополнительная обшивка вокруг здания предъявляет более высокие требования (нагрузка/вес) к земельному участку.

«Какой толщины должен быть воздушный зазор в системе вентилируемого фасада с обшивкой из сайдинга?» — Яндекс Кью

Отделка вентилируемого фасада материал для частных и жилых домов

Устройство вентилируемого фасада

Выбор материалов облицовочного слоя для организации надежной и качественной защиты здания

Системы крепления вентилируемого фасада

Виды вентилируемых фасадов

Клинкерный вентфасад

Панельный вентфасад

Навесной вентилируемый фасад

Вентилируемый фасад с перфорацией

Основные преимущества вентилируемых фасадов зданий

Вентфасад материалы

Вентфасад из керамогранита

Конструкция крепления

Утепление и защита от ветра

Вентфасад кирпич

Материалы внешней облицовки фасада

Детально о конструкции

Утеплитель, а так же несущие и опорные кронштейны подсистемы

Паропроницаемая мембрана

Воздушный зазор

Кратко о видах подсистемы (каркаса)

Технология отделки фасада

Инструменты

Подготовительные работы

Монтаж кронштейнов

Монтаж фасадной направляющей

Монтаж облицовки

Заключение

Вентзазор между стеной и облицовкой дома

Вентзазор между стеной и облицовкой дома

Зазор в кирпичной кладке

Что такое зазоры и зачем они нужны?

Технология процесса и размеры зазоров

Зазоры при утеплении кирпичной кладкы

Сложности

Форма обратной связи

Ваш запрос успешно отправлен!

Облицовка газобетона кирпичом: правильные способы отделки газобетонных стен

Какие существуют способы облицовки газоблока кирпичом

Плотная кладка без зазоров и вентиляции

Кладка кирпичом на расстоянии от газоблоков без вентиляции

Отделка газобетона кирпичом с вентилируемым пространством

Подводим итоги

Видео: как правильно облицевать стену из газобетона кирпичом

Вентиляция стен из кирпича в загородном доме

Вентиляционно-осущающие коробки

Расположение вентиляционных коробочек

Всегда ли нужен вентзазор?

Когда точно нужен вентзазор?

Когда вентзазор не нужен?

Когда еще обязательно нужен вентзазор?

Смотрите ещё по этой теме на нашем сайте:

Зачем нужен вентиляционый зазор в каркасном доме? — КАРКАС ИНФО

Обрешетки и отделка для вентилируемого фасада

Тройная деревянная обрешетка для вентфасада

Размеры брусьев

Выбор утеплителя

Закрепление теплоизоляционных плит

Упрощенные варианты деревянной обрешетки

Один ряд вертикальных брусьев

Брусья на подвесах

Панели для вентилируемого фасада — популярные варианты

Еще отделка вентфасада

Вентилируемый фасад для веранды частного дома

Особенности монтажа:

Этап. 1. Устройство утепления цоколя фундамента пенополистиролом

Этап 2. Устройство утепления веранды каменной ватой

Этап 3. Устройство ветрозащитного слоя

Рекомендовано специалистами Добрыня Стайл

Этап 4. Устройство вентзазора

Этап 5. Устройство OSB плит под крепеж фасадной плитки

Этап 6. Монтаж фасадной плитки Hauberg на плиты OSB

Финишная отделка вентфасада

Стеклянные вентилируемые фасады – Исследование воздушной прослойки

Преимущества вентилируемых фасадов

Вентилируемые фасады предлагают отличную степень

энергоэффективности и акустического комфорта

В строительном секторе вентилируемые фасады

Все это позволяет создать воздушное пространство между изоляционным слоем и облицовочным слоем, что, вызывая так называемый
