Вентилируемый фасад технология: устройство, материалы, плюсы и минусы

Содержание

Технология монтажа вентилируемых фасадов

«Сложности ожидают там, где пытаешься упростить»



Г. Малкин







 Навесной вентилируемый фасад – сложная инженерная система, надлежащее качество которой можно реализовать лишь при четком выполнении технологии строительно-монтажных работ. Как показывает практика, около 80% всех первоначальных повреждений на новых зданиях, возникают в течение первых пяти лет эксплуатации, и одной из причин этого являются ошибки, допущенные при монтаже вентилируемого фасада. Кроме этого ошибки монтажников могут привести к неправильному функционированию и как следствие значительному сокращению срока службы системы. Подробнее об этом в статье Невентилируемый фасад. Поэтому при устройстве вентфасада необходимо тщательно соблюдать технологию монтажа и осуществлять пооперационный контроль качества.

Как делать вентилируемый фасад?

Разберем поэтапно технологию монтажа конструкции навесного вентилируемого фасада.



1) Подготовительные работы



Прежде чем приступить к монтажу вентилируемого фасада, необходимо выполнить организационно-подготовительные мероприятия в соответствии со СНиП 3.01.01-85 «Организация строительного производства». В том числе обозначить границу зоны, опасной для нахождения людей, подготовить и осмотреть фасадные подъемники, установить на строительной площадке инвентарные здания: для складирования материалов и мастерскую для подготовки конструкций к монтажу. Ширина опасной зоны должна быть не менее 3 м от стены здания. Монтаж следует выполнять в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции», с соблюдением техники безопасности по СНиП III-4-80. Выполнение работ по установке вентилируемого фасада в условиях гололеда, тумана, исключающего видимость в пределах проведения фронта работ, грозы и ветра со скоростью 15 м/с и температурой ниже -20ºС не допускается.



2) Разметка точек установки кронштейнов



Перед началом основных монтажных работ производиться разметка точек установки несущих и опорных кронштейнов на стене здания. Разметка проводится в соответствии с технической документацией к проекту на устройство навесного фасада с воздушным зазором.

На начальном этапе определяют маячные линии разметки фасада — нижнюю горизонтальную линию точек установки кронштейнов и двух крайних по фасаду здания вертикальных линий.

Крайние точки горизонтальной линии определяют с помощью нивелира и отмечают их несмываемой краской. По двум крайним точкам, используя лазерный уровень и рулетку, определяют и отмечают краской все промежуточные точки установки кронштейнов.

С помощью отвесов, опущенных с парапета здания, по крайним точкам горизонтальной линии определяют вертикальные линии.

Используя фасадные подъемники, отмечают несмываемой краской точки установки несущих и опорных кронштейнов на крайних вертикальных линиях.



3) Монтаж кронштейнов



Монтаж несущих кронштейнов подсистемы вентфасада выполняется в следующей последовательности:

1) Выполняется бурение отверстий в стене механизированным инструментом (перфоратором).

2) Перед монтажом под каждый кронштейн через анкерный дюбель устанавливается паронитовая прокладка.

3) С помощью анкерных дюбелей выполняется установка несущих кронштейнов вентилируемого фасада инструментом вращательного действия (шуруповертом).





4) Монтаж теплоизоляции и ветрогидрозащиты



Устройство теплоизоляционного слоя и гидроветрозащитной пленки включает:

1) Навешивание на стену через прорези для кронштейнов плит утеплителя;

2) Навешивание полотнищ ветрогидрозащитной мембраны с перехлестом полотен 100 мм и временное их закрепление;

3) Высверливание через плиты утеплителя и ветрогидрозащитную пленку отверстий в стене для тарельчатых дюбелей в полном объеме по проекту и установка дюбелей.


Толщина и вид плит определяются исходя из теплотехнического расчета, о котором можно прочитать в статье Теплотехнический расчет вентилируемых фасадов.

Расстояние от дюбелей до краев плиты утеплителя должно быть не менее 50 мм.

Монтаж плит утеплителя начинают с нижнего ряда, которые устанавливают на стартовый профиль или цоколь, далее установку ведут снизу вверх.

Плиты навешивают в шахматном порядке горизонтально рядом друг с другом таким образом, чтобы между плитами не было сквозных щелей. Допустимая величина незаполненного шва — 2 мм. Доборные теплоизоляционные плиты должны быть надежно закреплены к поверхности стены. Перед монтажом доборных теплоизоляционных плит их необходимо подрезать с помощью ручного инструмента. Ломать плиты утеплителя не допускается.



При двухслойном утеплении плиты внутреннего слоя закрепляют на стене тарельчатыми дюбелями в количестве не менее 2 штук на плиту. Теплоизоляционные плиты наружного слоя устанавливаются со смещением стыков по вертикали и горизонтали. Крепление внешнего слоя осуществляется аналогично однослойному варианту утепления.





5) Монтаж направляющих



Крепление к регулирующим кронштейнам вертикальных направляющих профилей включает:

— Установку профилей в пазы регулирующих несущих и опорных кронштейнов.

— Фиксацию профилей заклепками к несущим кронштейнам. В опорных регулирующих кронштейнах профиль устанавливают свободно, что обеспечивает его свободное перемещение по вертикали для компенсации температурных деформаций.

В местах стыковки по вертикали двух следующих друг за другом профилей для компенсации температурных деформаций рекомендуется выдерживать зазор в пределах от 8 до 10 мм.

При монтаже также выполняется установка противопожарных отсечек, подробнее о которых можно узнать в статье Противопожарные мероприятия в навесном вентилируемом фасаде.


6) Монтаж облицовки

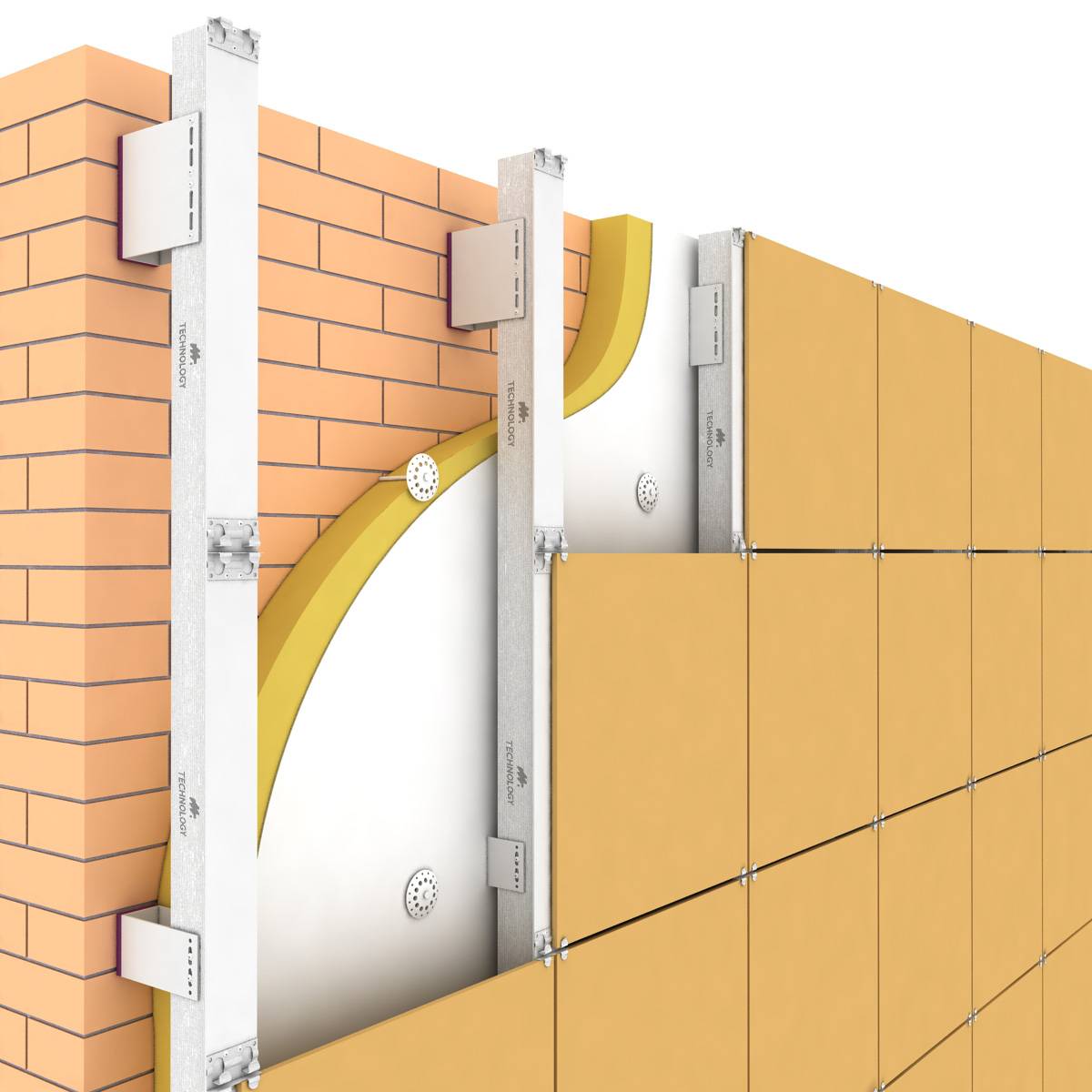

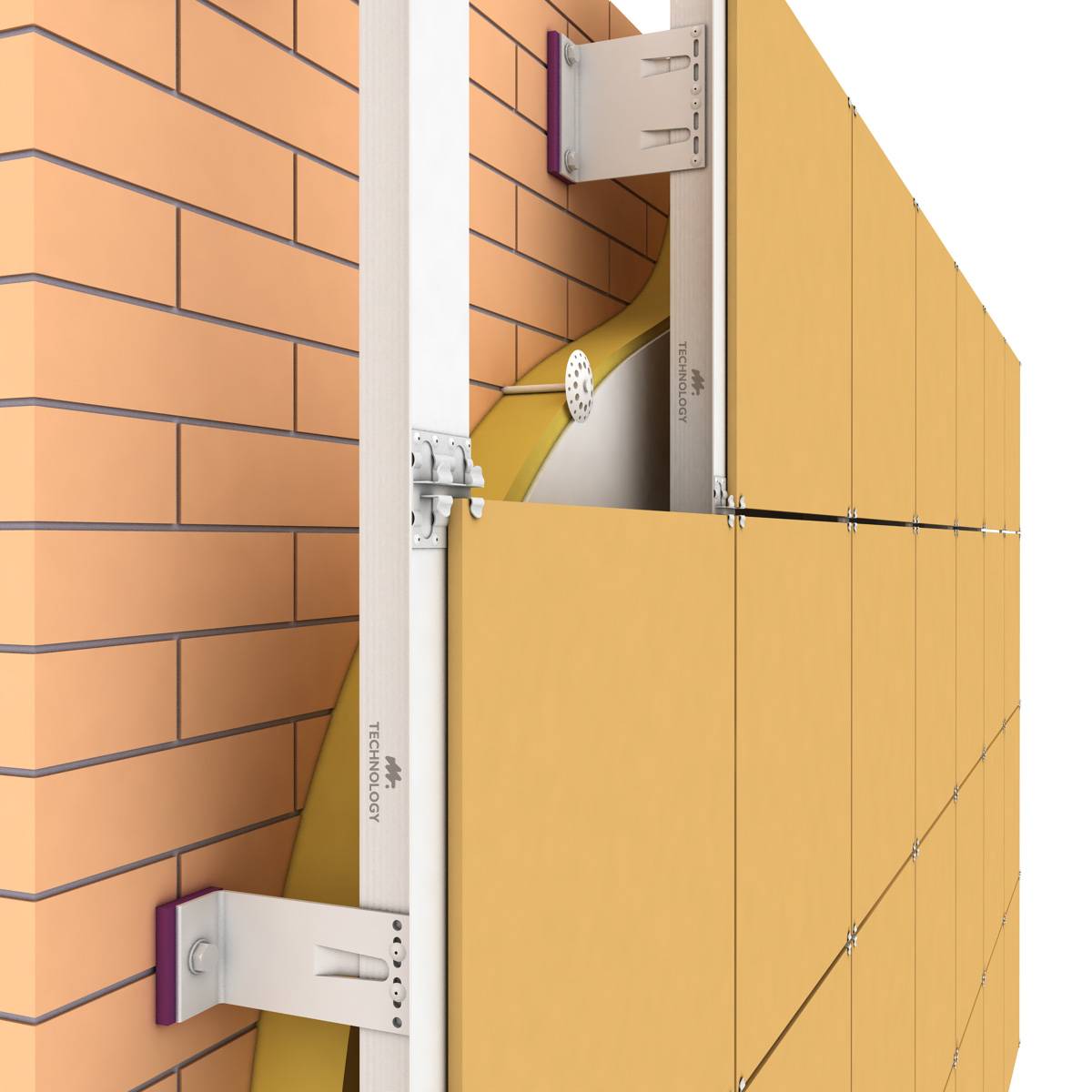

Технология монтажа вентилируемого фасада из керамогранита

Выполнение работ по установке керамогранитной плитки производиться в следующей последовательности:

1) Разметка отверстий на направляющих под крепление кляммеров согласно чертежам рабочей документации.

2) Сверление отверстий в направляющих вентилируемого фасада с помощью механизированного инструмента — электродрели. Отверстие должно быть на 0.2 мм больше диаметра заклепки.
3) Установка кляммеров в проектное положение и крепление к каркасу через просверленное отверстие заклёпками, указанными в проекте. Одновременно устанавливается облицовочная керамогранитная плитка. Самонарезающие винты применяются только как монтажный элемент.





Технология монтажа вентилируемых фасадов из металлических кассет

Монтаж металлических кассет проходит в зависимости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок.

Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.



Контроль качества монтажа вентилируемых фасадов



При контроле качества монтажа проверяется соответствие проектных и фактических данных с учетом предельных отклонений. Состав контролируемых показателей и предельные отклонения приведены в таблице.



Также о технологии монтажа вентилируемого фасада можно узнать в документах приведенных в статье Нормативная база в отношении навесных вентилируемых фасадов.
Технологическую карту на монтаж вентилируемого фасада можно скачать на странице блога в контакте. Подписываемся и следим за обновлениями архива полезных файлов.

Более детально и наглядно процесс монтажа системы вентилируемого фасада представлен на видео, представленном специалистами компании «Ю-кон»:

технология и устройство, преимущества и недостатки, сборка и монтаж

Декоративная отделка внешних стен — это один из методов создания индивидуального стиля. Но у отделки, кроме эстетической части также присутствует и функциональное предназначение. При выборе вентилируемого фасада среди всех вариантов облицовки экстерьера можно решить обе задачи комплексно. Создать привлекательный образ вашего дома и защитить от влияния внешней среды и всех факторов, оказывающих воздействие на материал основной стены дома.

  • Устройство вентилируемого фасада
  • Преимущества и недостатки
  • Разработка проектной документации
  • Сборка и монтаж фасада
    • Проведение подготовительных работ
    • Изготовление и установка несущего каркаса
    • Укладка теплоизоляционных материалов

Устройство вентилируемого фасада

Главной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка.

Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.

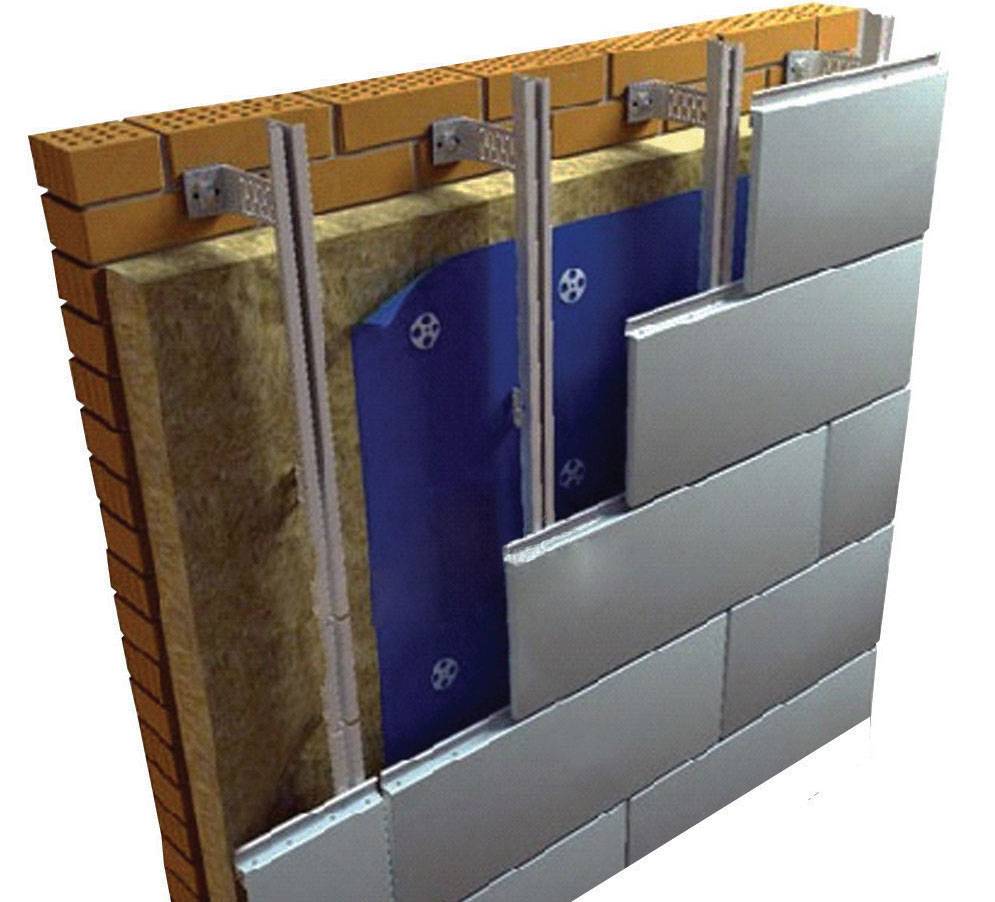

Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.

Такой технический сэндвич может состоять из следующих частей:

  • Декоративный облицовочный материал.
  • Несущая система, каркас с крепёжными элементами.
  • Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
  • Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

  • Простота и удобство сборки.
  • Широкий ассортимент различных декоративных отделок.
  • Малый вес конструкции, которая не оказывает влияния на несущую стену.
  • Возможность проведения монтажа в любое время года и в различных климатических условиях.
  • Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
  • Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

  • Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
  • Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
  • Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
  • Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
  • При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

  • Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
  • Составление графика работ.
  • Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
  • Создание сметной документации для расчёта окончательной стоимости.
  • Передача окончательного проекта заказчику.

Сборка и монтаж фасада

Как и в случае проведения обычных фасадных работ, установка конструкции производится на заранее подготовленную поверхность.

Технология монтажа вентилируемого фасада:

  • Подготовка поверхности стены.
  • Изготовление и монтаж несущего металлического каркаса для облицовки.
  • Установка теплоизоляции с защитными слоями.
  • Монтаж декорационных фасадных панелей.

Проведение подготовительных работ

На этом этапе устраняют дефекты на несущей стене: требуется устранить старую отделку, заделать трещины и сколы, компенсировать неровность стены штукатуркой и произвести обработку антисептиком. Нужно устранить только явные изъяны, тщательность не требуется по причине того, что панели предназначаются для скрывания этих недостатков. Обработка антисептическими средствами производится с целью предотвращения возможного появления грибков и плесени на стене.

Что касаемо грунтовки, то её применение необязательно. Грунтование производится только в случае, если стены планируется покрасить или покрыть декоративной штукатуркой.

После проведения вышеперечисленных этапов работ нужно нанести разметку мест установки кронштейнов и расположения направляющих профилей. Шаг между планками должен быть не более ширины одной панели.

Изготовление и установка несущего каркаса

После проведения работ по разметке нужно приступать к установке креплений и направляющих. Для этого потребуется произвести установку анкерных болтов на несущую стену. Далее кронштейны устанавливают на анкерный крепёж и закручивают болты. После чего устанавливается слой с утеплителем. Теплоизоляция навешивается с учётом специально подготовленных прорезей для креплений.

Для более качественной защиты утеплителя можно использовать защитную мембрану, её настилают поверх утеплителя и закрепляют.

Направляющие располагают вертикально. Затем можно устанавливать вентфасад. Профиль крепится свободно, чтобы в случае температурного воздействия он не сломался.

Укладка теплоизоляционных материалов

Главной особенностью этой технологии является установка их внахлёст, т. е. между панелями должен отсутствовать зазор, который нужен для компенсации температурных деформаций

фасадных панелей.

Через слои теплоизоляции и мембраны в стену делают отверстия, в которые устанавливаются тарельчатые дюбели, при помощи их закрепляются мембрана и утеплитель. Укладка теплоизоляции производится снизу вверх, а первый ряд укладывается на цоколь.

Мембрана крепится с наружной стороны утеплителя внахлёст от 100 миллиметров. Внутренняя сторона плотно прикрепляется на теплоизоляцию. Нахлест материала нужно проклеивать уплотнительной лентой для избегания попадания конденсата на утеплитель.

Vонтаж такой системы покажется совсем несложным в сравнении с остальными методами отделки. Стоит помнить, что крепёжные детали и профили должны выдерживать большие нагрузки, как минимум, самого фасада. Но также при самостоятельной установке может возникнуть закупорка воздушного промежутка. Это происходит при плохой фиксации мембраны — фасадные панели будут получать дополнительную нагрузку.
