Вентилируемый фасад недостатки: устройство, материалы, плюсы и минусы

“Недостатки” вентилируемых фасадов

1. Пожаростойкость.
Наряду с главными положительными качествами использования пенополистирола в системе, таких, как низкая стоимость и незначительный вес материала, у него есть один недостаток – слабая стойкость к высокотемпературным воздействиям.

При прямом воздействии открытого огня пенополистирол быстро сгорает. Для уменьшения горючести производится специальный фасадный пенополистирол, который не поддерживает горение, потому что вместо воздуха, поддерживающего горение полистирола, в поры вспененного полистирола при производстве подаётся антипирен, это, в основном, углекислый газ, который препятствует горению.

Так, на основании ГОСТ-а 15588-86 такому типу пенополистирола присваивается дополнительная литера «С» в названии марки, что означает “самогаснущий”. По показателям такой пенополистирол поддерживает горение не более 4 секунд. Специальный пенополистирол для фасада, с литерой «ф», самостоятельно горит не более 1 секунды.

Чтобы огонь, который возникает при пожаре, не попадал непосредственно на пенополистирол, все оконные и дверные проёмы, а также межэтажные, стартовые и финишные горизонтальные линии фасада окаймляются негорючими базальтовыми минераловатными плитами.

Это создаёт небольшую дополнительную трудоёмкость в процессе выполнения этих рассечек и окантовок. Также для препятствия проникновению огня применяется специальный способ нанесения клеевого раствора на теплоизоляционные плиты – сплошной по периметру плиты.

В г. Златоусте ЦНИИСК им. Кучеренко проводит натурные огневые испытания для выяснения степени огнестойкости систем утепления и по результатам этих испытаний системам утепления в большинстве случаев присваивается класс пожарной опасности K0.

При использовании системы утепления на минералованом утеплителе никаких ограничений на основании противопожарных норм не существует, так как для утепления используются минеральные базальтовые плиты с температурой плавления не менее 1000 градусов Цельсия (ГОСТ 30244-94).

2. “Мокрый” метод отделки.

Системы утепления имеет некоторые ограничения по сезонности выполнения работ, т.к. данная технология предполагает наличие мокрых процессов.
Все отделочные работы, связанные с использованием растворов при монтаже систем утепления, и само хранение готовых растворов необходимо проводить при температуре выше +5 градусов Цельсия. Таким образом, при открытой работе монтаж Систем в средней полосе России можно проводить примерно около 7 месяцев в год.

Избежать этой проблемы можно, плотно закрыв строительные леса специальной ограждающей плёнкой и отапливать круглосуточно пространство под плёнкой в строительных лесах тепловыми пушками для поддержания положительной температуры до полного высыхания наносимых растворов. Зимние условия работы приводят, естественно к дополнительным затратам.

Но как показала практика, зимние затраты на производство фасадных работ по системам утепления не превышают 15% от общей стоимости монтажа Систем. Проводить такие работы с отоплением тепловыми пушками рекомендуется до температуры атмосферы не менее -15 градусов Цельсия.

Проведение зимних работ связано с риском непредвиденных обстоятельств. К примеру, в случае длительного аварийного отключения электричества только что выполненная работа и непросушенные нанесённые, или только что приготовленные растворы полностью приходят в негодность.

Даже при зимних работах, последний финишный слой рекомендуется не выполнять, а оставить до устойчивых атмосферных плюсовых температур на весенне-летний период.
Категорически не рекомендуется зимой проводить работы с акриловыми штукатурками из мраморной крошки, даже при отоплении.

3. Паропроницаемость.

Во время эксплуатации здания вода всегда была врагом номер один, способствуя как разрушению сооружений, так и ухудшению их теплоизоляции. Поэтому при утеплении фасадов большое внимание уделяется процессам переноса водяного пара.

Лишняя влага, создаваемая при производстве, жизнедеятельности человека или нахождение в помещениях открытых водных источников, должна удаляться в атмосферу. Для этого очень важен показатель проницаемости водного пара теплоизоляционных и отделочных материалов систем. Особенностью пенополистирола является также невысокая паропроницаемость.

Если внутри помещения достаточно высокая влажность, то при применении пенополистирола встает вопрос о необходимости внутреннего кондиционирования помещения во избежание прогрессирующего отсыревания стен. Таким образом, количественный расчет влагопереноса является одним из важнейших при проектировании многослойной ограждающей конструкции.

Полностью проблема недостаточного влагопереноса отсутствует в системе утепления, где паропроницаемость используемой для утепления минеральной базальтовой ваты с гидрофобизаторами значительно выше большинства конструкционных материалов, поэтому эту систему можно использовать без каких-либо ограничений.

К примеру, практически отсутствует паропроницаемость у такого материала, как экструдированный пенополистирол, который по многим иным техническим показателям лучше обычного вспененного полистирола, что не позволяет целиком использовать его в системах утепления.

Использование экструдированного полистирола рекомендуется только на цокольной части зданий.

Правильно спроектированная система теплоизоляции должна удовлетворять двум критериям:
– накапливаемое количество влаги не должно приводить к переувлажнению ограждающей конструкции;
– количество влаги, испаряющейся из ограждающей конструкции в летний период, должно превышать количество влаги, накапливаемой в зимний период.

4. Затраты на установку строительных лесов.

Многие “специалисты” необходимость использования строительных лесов при монтаже систем утепления возводят в ранг недостатков. Это утверждение полностью несостоятельно по причине того, что многооперационные фасадные работы невозможно выполнять без установки строительных лесов и подъёмных механизмов.

“Специалисты” утверждают, что избежать затрат на использование строительных лесов можно при утеплении зданий внутри помещений.

Но подобная экономия приводит к серьёзным комплексным неблагоприятным последствиям при использовании внутреннего утепления, таких как: промерзаемые конструкции здания, повышенная влажность помещений и быстрая порча ограждающих, несущих конструкций и отделки здания, уменьшение внутреннего объёма помещений и ухудшение здоровья людей.

5. Погодные условия.

Процессу и технологии выполнения работ по монтажу систем могут мешать погодные условия.

Во время производства работ и при просушке нанесённых растворов температура окружающего воздуха должна быть выше +5 градусов Цельсия. Влажность воздуха должна обеспечивать постепенную и равномерную сушку нанесённых растворов.

Во время нанесения тонированных штукатурных растворов и покраски фасадными красками следует также избегать тумана и повышенной влажности окружающего воздуха. Не производить такие работы при атмосферных осадках или риска их выпадения в ближайшее время.

Необходимо исключить в процессе нанесения растворов прямое солнечное воздействие, которое приводит к пересыханию наносимых растворов, снижая их качество. Для этого на строительные леса устанавливают заграждающую плёнку или специальную мелкоячеистую сетку.

Также в процессе работ необходимо исключить попадание атмосферных осадков. Для этого на верхнюю часть строительных лесов устанавливают специальную противоливневую плёнку и закрепляют под кровлей так, чтобы вода во время осадков не проникала на строительные леса. Если вода всё-таки проникает на строительные леса и попадает на монтируемые системы, то работы лучше приостановить до прекращения осадков.

Если системы утепления уже смонтированы, то строительные леса необходимо скорее снять до выпадения осадков. Дождь, попадая на строительные леса, выбивает строительный мусор, который с брызгами попадает на готовый фасад. Такое попадание пыли, песка и остатков растворов оставляет на стене здания заметные грязные полосы, которые по геометрии совпадают с этажами установленных при производстве работ строительных лесов и трудноудаляемы.

6. Консерватизм строительного рынка.

Самый главный враг систем утепления – консервативный строитель, который защищает традиционный сложившийся рынок. Даже люди с определёнными регалиями, такими как “кандидат наук”, “почётный строитель” и прочее позволяют себе некорректные нападки на системы утепления. Приводится масса сомнительных аргументов.

Что поделать, если в стране понастроена масса заводов, выпускающих традиционные материалы и с введением новых норм теплосопротивления, более жёстких, объём выпуска их продукции снижается.

Поэтому многие просто занимаются дезинформацией, сомнительными сравнениями и просто нападками на системы утепления. Настоящих специалистов по системе мало, так как технология в России ещё молода.

Найти мастера

–

–

Читайте также:

Виниловый сайдинг для облицовки фасадов

Варианты отделок фасада

Современные решения – навесные фасадные системы сканрок

Rockpanel современный дизайн фасада

Возведение брусовых домов. Красота дома из бруса

• Назад
• Вперёд

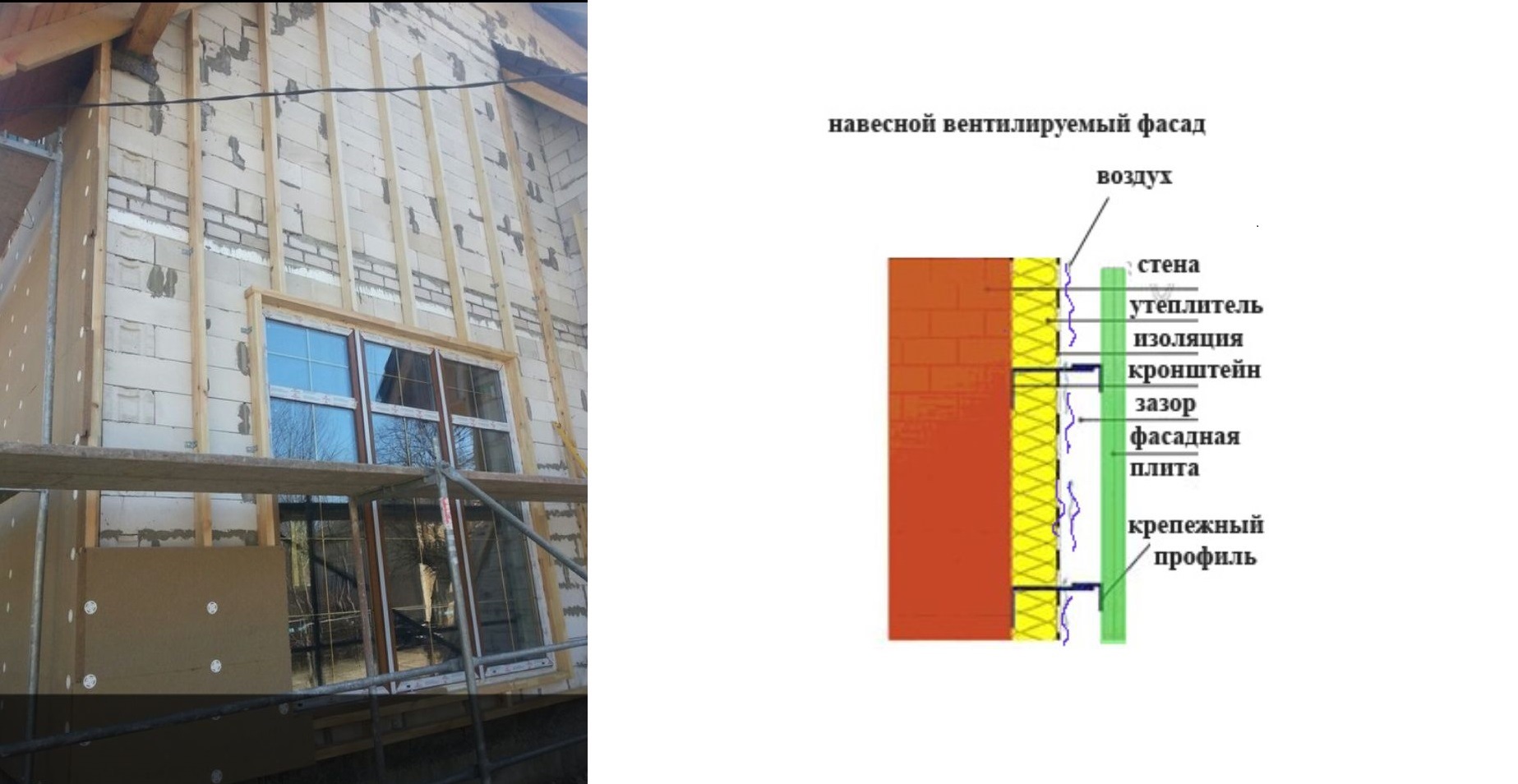

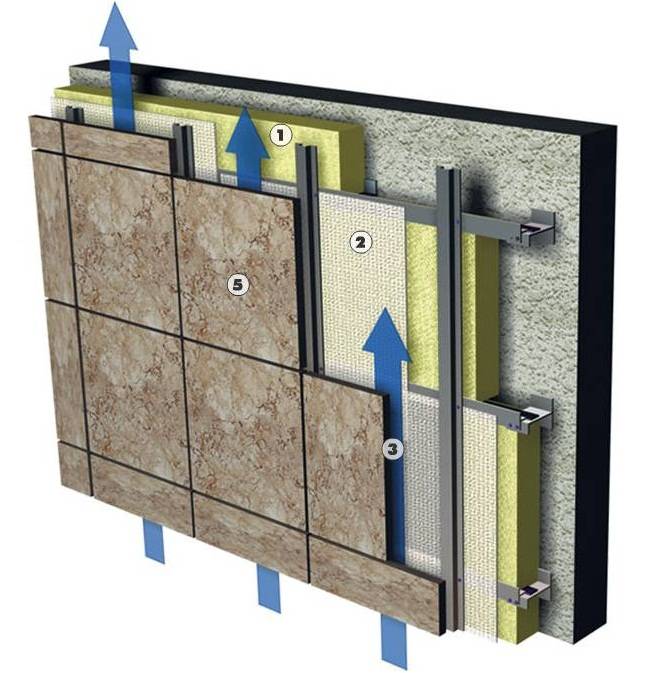

Достоинства и недостатки вентилируемых фасадов

В последнее время вентилируемые фасады пользуются огромной популярностью. Это неудивительно, потому что с их помощью можно не только придать зданию современный и эстетичный вид, но и значительно улучшить его теплоизоляционные свойства. Но прежде чем отдавать свой выбор в пользу вентилируемых фасадов, необходимо учесть все достоинства и недостатки этого строительного материала. Ведь полученный результат какого-либо мероприятия могут полностью устраивать в одном случае и быть абсолютно неприемлемыми в другом. Поэтому рассмотрим все достоинства и недостатки вентилируемых фасадов.

Главными достоинствами вентилируемых фасадов являются: 1. Отсутствие необходимости в специальной подготовке стен к установке вентилируемогофасада. 2. При помощи вентфасадов можно сделать здание более теплым, не увеличивая при этом чрезмерно толщину стен 3. Вентилируемые фасады создают естественную вентиляцию, что позволяет теплоизоляционным материалам дольше сохранять свои свойства, а владельцам домов – экономить на дополнительном отоплении

4 Вентфасады изготавливаются из трудновоспламеняемых и несгораемых материалов, благодаря чему они делают здание менее уязвимым к пожарам. 5.Вентилируемые фасады долговечны.

Длительный безремонтный срок службы (не менее 50 лет).

6. Лучшая защита от воздействия агрессивных факторов, разрушающих несущие конструкции; предотвращение коррозии.

7.Экономия энергии. Энергозатраты жилого дома с установленной системой ВФ на 30% ниже.

Но, к сожалению, любой товар или услуга обладает как достоинствами, так и недостатками.

1. Высокая цена. Стандартный фасад, конечно, дешевле. С другой стороны, вентилируемый фасад не требует ежегодного подновления и очистки, так как не накапливает грязь и не теряет ни цвет, ни прочность и фактически окупается за 5-6 лет.

2. Вентилируемые фасады подходят не для всех архитектурных решений (они не подходят для зданий сложных геометрических форм).

3. Все преимущества вентилируемого фасада гарантированы только в том случае, если работу проводят высокопрофессиональные строители и монтажники.

Накопленный опыт использования вентилируемых фасадов показывает, что снижаются теплофизического качества этих конструкций, которые объясняются дефектами, вызванные ошибками проектирования и монтажа фасадов. Рассмотрим эти ошибки.

1. Несоответствие стен с вентилируемыми фасадами требованиям СНиП по энергосбережению.

Того, чтобы расчетное значение сопротивления теплопередаче соответствовало требуемому по второму этапу энергосбережения , не всегда удается Это объясняется тем, что применяемые в рассматриваемых конструкциях металлические кронштейны являются «мостиками холода» и существенно снижают коэффициент теплотехнической однородности

Так, при использовании кронштейнов из алюминия расчетный коэффициент теплотехнической однородности конструкции практически не превышает значения г = 0,7 . И это без учета влияния оконных откосов, которые еще более снизят этот коэффициент

В результате для достижения требуемого для климатических условий Москвы значения сопротивления теплопередаче стен жилых зданий R_Q^np = 3.13 м²«°С/Вт необходим слой минераловатного утеплителя толщиной около 0,20 м. С учетом толщины воздушного зазора 40-60 мм, вылет кронштейна должен составлять не менее 0,25 м, что влечет необходимость его усиления и повышения металлоемкости подконструкции и стоимости фасада.

В связи с этим при проектировании вентилируемых фасадов часто применяют следующий прием. Без всякого обоснования или со ссылкой на сомнительные источники принимают значение коэффициента теплотехнической однородности конструкции равным г = 0.85-0,90, после чего рассчитывают необходимую толщину слоя минераловатной теплоизоляции, которая получается равной 0,10-0,15 м, что недопустимо.

2. Недостаточный учет кривизны стены, на которую осуществляется монтаж фасада

Вентилируемые фасады позволяют «выровнять» искривленную поверхность стены, на которую они монтируются. Эта возможность является одним из достоинств их применения. Вместе с тем нельзя допускать, чтобы она реализовывалась с ущербом для выполнения вентилируемым фасадом других функций.

При проектировании вентилируемых фасадов стремятся ограничить вылет кронштейнов. Это вызывает:

• частичное расположение направляющих и других элементов подконструкции в слое теплоизоляции;

• расположение гидроветрозащитной пленки не по утеплителю, а по направляющим, что, в свою очередь, еще больше уменьшает ширину воздушного зазора, снижение ширины воздушного зазора вплоть до его полного отсутствия.

• Закрепление пленки не по поверхности утеплителя, а на расстоянии от него вызывает ее колебания, что, с одной стороны, может сопровождаться звуковыми эффектами, а с другой стороны, понижает ее долговечность

• Отсутствие воздушного зазора или недостаточная его ширина при некоторых условиях может вызвать скопление влаги и переувлажнение утеплителя .Таким образом, представляется целесообразным установить требования к ограничению кривизны стены, на которой предполагается монтаж вентилируемого фасада Проектирование фасада нужно осуществлять с учетом фактической кривизны поверхности стены так. чтобы соблюдалась ширина воздушного зазора, определенная из условия влагоудаления.

2. Отсутствие вентиляции воздушного зазора фасада

На некоторых зданиях применяются фасадные системы, в которых воздушный зазор фактически не вентилируется. К таким фасадным системам относятся, прежде всего, те в которых отсутствует вход в воздушный зазор и отсутствуют

зазоры между элементами облицовки. Встречаются также решения фасадов, в которых вход в воздушный зазор предусмотрен, но вентиляция в нем затруднена из-за большого сопротивления движению воздуха. Вследствие этого снижается долговечность минераловатного утеплителя и его теплозащитные свойства.

В качестве обоснования для применения невентилируемых фасадов иногда ссылаются на зарубежный опыт эксплуатации таких фасадных систем в странах с теплым климатом (Италия, Турция и тд. ) При этом совершенно не учитываются особенности нашего климата, «не прощающего» подобные ошибки, и более высокие требования к теплозащите зданий в нашей стране.

условиях теплозащитные свойства ограждений «востребованы», главным образом, в отапливаемый период когда температура и влажность воздуха в помещении выше, чем наружного воздуха, влагоперенос осуществляется от внутреннего воздуха к наружному

В странах с теплым и влажным климатом административные здания снабжены системой кондиционирования воздуха. Перепад температуры и влажности воздуха по разные стороны ограждений большую часть года имеют противоположную направленность по сравнению с условиями в России.

Следовательно, проблема влажностного режима ограждений в нашем понимании незнакома южным строителям, и к их рекомендациям следует относиться скептически.

2. Неправильное проектирование узлов примыкания оконных блоков

При проектировании узлов примыкания оконных блоков к стене с вентилируемым фасадом основные ошибки заключаются в установке по контуру оконных блоков металлических элементов, которые являются мощными теплопроводными включениями. Необходимо проводить

расчеты температурных полей, анализ которых поможет избежать дополнительных теплопотерь и промерзания элементов блоков и оконных откосов.

Вентилируемые фасады являются сложными конструкциями, использующими разнородные по своим свойствам материалы.

Кажущиеся незначительными ошибки, допускаемые при создании таких конструкций, могут иметь серьезные последствия. Выше рассмотрены некоторые ошибки, касающиеся теплофизических аспектов, допускаемые при проектировании вентилируемых фасадов

Следует иметь также в виду, что, помимо теплофизических, существуют и другие проблемы (прочностные, коррозионные и т. д.), решение которых необходимо для надежной эксплуатации вентилируемых фасадов зданий. При проектировании вентилируемых фасадов необходимо комплексное рассмотрение многих аспектов с учетом их взаимного влияния.

Повышение качества проектирования фасадных систем эффективнее всего было бы решить путем создания соответствующих нормативных документов. Однако принятый «Закон о техническом регулировании» и ликвидация Госстроя России сделали невозможными наиболее эффективные решения подобных проблем. Тем не менее, некоторые пути решения рассматриваемой проблемы еще имеются. Для повышения надежности фасадных систем очень полезной представляется выдача Технических свидетельств.

подготовкой которых осуществляется всесторонняя экспертиза фасадной системы.

Фасады с закрытой полостью: шаг к инновационной фасадной системе

🕑 Время чтения: 1 минута

Фасад с закрытой полостью (CCF) представляет собой интеллектуальный, полностью закрытый фасад с двойным остеклением, который имеет тройное остекление внутри и одинарное остекление снаружи для повышения теплоизоляции. . Система CCF — это многообещающее и инновационное решение для изучения новых возможностей в высотных коммерческих зданиях.

В ходе строительства коммерческого здания необходимо учитывать многочисленные факторы, такие как потребление энергии, выбросы углерода, долговечность, осуществимость, сопутствующие расходы и вентиляция воздуха. Лучший способ защитить конструкцию и обеспечить ее долговечность – установить фасады.

Фасад с закрытой полостью
Изображение предоставлено: Архитектура и дизайн

Фасады защищают конструкцию от внешних факторов, таких как суровые погодные условия и пыль, которые могут ухудшить общий вид здания. Идеальный фасад обеспечивает теплоизоляцию и, как следствие, снижает потребление энергии. Комфортный микроклимат в помещении, огнестойкость и изоляция от внешних шумов — вот некоторые из дополнительных преимуществ фасада.

Доступно несколько вариантов оформления фасада; сталь, навесная стена, кирпичная плитка и двойная обшивка – вот некоторые из распространенных типов дизайна фасада. Двойные фасады появились в IX в.0s в результате внедрения новых материалов и технологий, таких как приклеивание стеновых конструкций. Двухстенные фасады характеризуются двумя стеклянными панелями, которые разделены промежуточной полостью. Такие фасады обладают рядом преимуществ, включая теплоизоляцию и низкое энергопотребление.

Состав:

• Фасады с закрытыми полостями
• Путь к фасадам с закрытыми полостями
• Преимущества фасадов с закрытыми полостями
  • 1. Снижение затрат на очистку
  • 2. Солнцезащитные системы
  • 3. Экономичная технология
  • 4. Снижение энергопотребления
  • 5. Комфорт для конечных пользователей
• Проблемы фасадов с закрытыми полостями
• Часто задаваемые вопросы s

Фасады с закрытыми полостями

Фасады с закрытыми полостями – это шаг вперед по сравнению с фасадами с двойными стенками, поскольку они обладают преимуществами как одностенных, так и двойных фасадов.   Несмотря на то, что CCF классифицируются как двухслойные фасады, они не вентилируются и тем самым предотвращают скопление частиц пыли в полости, увеличивая срок службы компонентов внутри полости.

Структура фасада с закрытой полостью
Изображение предоставлено: Architizer

Фасады с закрытой полостью используют подачу сжатого воздуха или систему вентиляции, основанную на работе многослойной фольги ETFE под давлением (этилентетрафторэтилен представляет собой альтернативу пластику на основе фтора) подушек.

Для управления конденсацией используется осушенный, фильтрованный, а иногда и умеренный воздух, но в ограниченных количествах. Тем не менее, свойства хорошей звукоизоляции и защиты от солнца двойного фасада сохраняются в CCF. Для облегчения естественной вентиляции можно сконструировать открывающуюся заслонку с элементом CCF.

Путь к фасадам с закрытыми полостями

Фасады с двойными стенками перешли к фасадам с закрытыми полостями. CCF свели к нулю некоторые недостатки фасадов с двойной обшивкой. Двойные фасады требовали больших затрат на очистку и техническое обслуживание. Это произошло из-за того, что воздух свободно втекал и выходил из фасада через промежуточную полость.

Слева: Двойной фасад. Справа: фасад с закрытыми полостями.
Изображение любезно предоставлено: wfmmedia

CCF не требуют таких высоких затрат на очистку, поскольку они не требуют очистки внутри. В двухслойных фасадах поступали сообщения о сильном нагреве, коротком замыкании от вытяжного воздуха к приточному и ограниченных функциях. CCF введены для решения таких вопросов. Кроме того, в CCF можно изготавливать стекла большего размера по сравнению со стеклами, используемыми в двухслойных фасадах.

Преимущества фасадов с закрытыми полостями

Фасады с закрытыми полостями имеют множество преимуществ по сравнению с другими конструкциями фасадов. Ниже приведены некоторые из основных преимуществ установки CCF:

1. Меньшие затраты на очистку

При других конструкциях фасада уборка требует больших затрат, в то время как при использовании CCF стоимость сравнительно невелика, поскольку покрываемая площадь по стеклянной поверхности меньше, чем у других двойных фасадов.

Так как полость фасада не может быть открыта, необходимо очищать только внутренние и внешние стеклянные поверхности фасадного блока .  Однако для традиционных двустенных фасадов очистка может потребоваться дважды или трижды в год в зависимости от расположения здания, а для фасадов с закрытыми полостями таких требований нет.

2.

Солнцезащитные системы

CCF предлагают более широкий выбор материалов для солнцезащитных штор.   Отсутствие воздействия ветра или дождя обеспечивает более широкий выбор жалюзи, поскольку материалы должны быть устойчивы только к температуре и воздействию солнца.   Направление оси вращения жалюзи также не имеет значения, так как тепло в основном передается излучением.

3. Экономичная технология

Строительство CCF очень рентабельно, а расходы на техническое обслуживание также значительно ниже. Конструкции с облицовкой CCF оказались более долговечными, чем обычные фасады с двойными стенками. Срок службы жалюзи, используемых на фасадах, в CCF продлевается, поскольку они используются в защищенной среде. Затеняющее устройство, используемое на фасаде, также менее подвержено повреждениям.

4. Снижение энергопотребления

В фасадах с закрытыми полостями полость между внешней и внутренней обшивкой плотно герметизирована. Сухой воздух подается в полость для предотвращения образования конденсата на стекле, а количество сухого воздуха также контролируется электронным способом и соответствующим образом регулируется. В результате этих особенностей потребление энергии сводится к минимальному уровню.

5. Комфорт Для конечных пользователей

Стеклянная конструкция, а также тройное и одинарное остекление обеспечивают прозрачность, делая пространство более просторным и расслабленным. Было замечено, что жильцы чувствуют себя более комфортно в прозрачной среде, такой как фасады с закрытыми полостями, а не в однослойных фасадах, которые считаются закрытыми и ограниченными. CCF также обеспечивают максимальное проникновение естественного света внутрь зданий, создавая здоровую окружающую среду.

Кроме того, закрытые полые фасады с остеклением снаружи выглядят более привлекательно. Кроме того, CCF не требуют открывающихся дверей. Это позволяет создавать интерьеры любого рабочего места с гораздо большей креативностью, поскольку предоставляет дизайнерам интерьеров больше открытого пространства для работы. Это приводит к большей сдаваемой в аренду площади по сравнению с обычными фасадами с двойными стенками.

Некоторые из известных зданий, в которых использовалась концепция CCF, включают Power Tower Linz в Австрии, Beijing Greenland Center, штаб-квартиру JTI в Женеве, One New Burlington Place в Лондоне, Roche Building 1 в Базеле и многие другие.

Beijing Greenland Center
Изображение предоставлено: Designboom

Проблемы фасадов с закрытыми полостями

Несмотря на все эти преимущества и преимущества для пользователя, есть определенные характеристики, которые можно улучшить в модели фасадов с закрытыми полостями. Например, элементы, используемые в фасадах, нелегко ремонтировать или заменять; поэтому проектировщики фасадов работают над новыми способами моторизации и управления элементами снаружи.

Тем не менее, CCF удовлетворяют всем физическим, энергетическим и дневным требованиям здания, обеспечивая при этом устойчивое строительство. CCF, несомненно, является шагом в правильном направлении и крупным нововведением в дизайне фасадов с двойными стенками. Тем не менее, технология все еще имеет потенциал для улучшения за счет включения в систему цифровых инструментов и услуг.

Часто задаваемые вопросы

Что такое фасадная система с закрытой полостью?

Фасад с закрытой полостью (CCF) представляет собой интеллектуальный, полностью закрытый двухслойный фасад с тройным остеклением внутри и одинарным остеклением снаружи для повышения изоляции. Это многообещающее и инновационное решение для изучения новых возможностей в высотных коммерческих зданиях.

Чем фасадная система с закрытой полостью отличается от традиционной двухслойной фасадной системы?

Фасады с закрытыми полостями – это шаг вперед по сравнению с двухслойными фасадами, поскольку они обладают преимуществами как одностенных, так и двустенных фасадов. Несмотря на то, что CCF относятся к категории двухслойных фасадов, они не вентилируются и тем самым предотвращают накопление частиц пыли в полости.

Каковы преимущества фасада с закрытой полостью?

Преимущества:
1. Низкие затраты на очистку
2. Солнцезащитные системы
3. Экономичная технология
4. Снижение энергопотребления
5. Комфорт для конечных пользователей

Подробнее

Каковы причины износа кирпичных фасадов зданий?

Что такое фасадная фиксация в строительстве и ее преимущества?

Что такое биореактивный фасад SolarLeaf? [PDF]

Облицовка фасада листами Cor-Ten? Вот плюсы и минусы

Перейти к содержимому

Предыдущая Следующая

Лист Cor-Ten для фасадной облицовки естественным образом меняет свой внешний вид с течением времени, он устойчив к атмосферным воздействиям, образуя исключительное оксидное покрытие, которое защищает его от коррозионных явлений . Фактически, ржавчина создает поверхностный слой, который постоянно восстанавливается и позволяет облицовке фасада «защищать себя», предлагая очень прочное и не требующее особого ухода решение.

Дизайнеры и проектировщики имеют возможность представить непрерывных поверхностей, способных установить визуальный диалог с окружающей средой , благодаря способности постепенно изменять свой внешний вид с течением времени, используя этот «формальный язык», типичный для стали, и используя вышеперечисленное. все его декоративные качества.

Сегодня Cor-Ten используется в архитектуре, как если бы это было изготовленное на заказ покрытие , такое как ткань, вырезанная, сложенная, «растянутая» и украшенная вставками и процессами, которые усиливают ее эластичные свойства.

КОРТЕНОВАЯ СТАЛЬ И ЕЕ ХАРАКТЕРИСТИКИ

Cor-Ten (также известная как атмосферостойкая сталь) — торговая марка, зарегистрированная американской компанией United States Steel Corporation, которая идентифицировала определенный металлический материал, разработанный в 1930-х годах. Его название происходит от физических свойств этого типа стали: коррозионная стойкость (COR) и прочность на растяжение или цепкость (TEN).

Сталь Cor-Ten в основном представляет собой сплав железа и углерода, который включает в небольших количествах и менее 5% от общего металлургического состава такие металлы, как медь, хром, никель, фосфор, кремний и марганец. Характеристики прочности и коррозионной стойкости делают Cor-Ten таким популярным выбором. Все это возможно благодаря ее структурному составу и особому распределению и концентрации легирующих элементов, добавляемых в сталь в процессе производства. Они уменьшают содержание углерода и повышают грузоподъемность, а также обеспечивают исключительную устойчивость к коррозии.

ПРОЦЕСС ОКИСЛЕНИЯ В КОРТЕНОВЫХ ПОКРЫТИЯХ

Металл Cor-Ten предназначен для достижения стабильной точки окисления , при которой любые дальнейшие изменения не влияют на качество стали, хотя со временем она меняет свой цвет.

Однако трудно точно предсказать окончательный цвет атмосферостойкой оболочки Cor-Ten из-за ее чрезвычайно реактивной поверхности. Действительно, нет гарантии, что окраска будет однородной с течением времени .

Изменение цвета покрытия, созданного на панелях, варьируется и зависит в основном от факторов внешней среды, таких как:

1. Местные погодные условия : средняя температура, направление преобладающих ветров, влажность
2.   Местоположение: промышленный, городской, морской или сельский климат
3. Ориентация фасада 9 0155 : пребывание на солнце или в тени
4. Коррозионный характер атмосферы , т. е. концентрация диоксида серы, SO2 и хлоридов

Для получения эффективной антикоррозийной облицовки, , то есть иметь однородное и равномерно распределенное самозащитное покрытие , металлическая поверхность требует чередования влажных и сухих условий.

Дождевая вода и влажность активируют процесс окисления . По мере высыхания оксидное покрытие начинает выделять частицы воды, образуя плотно прилегающий слой с низкой проницаемостью. Количество оксида, образующегося после воздействия элементов, имеет тенденцию к уменьшению со временем и, даже если процесс почти полностью не остановится, покрытие может в конечном итоге потерять свою способность защищать от коррозии.

Таким образом, при использовании Cor-Ten, особенно в средах с высокоагрессивными атмосферными характеристиками, (промышленные зоны или морские районы), i t необходимо учитывать потери материала, вызванные коррозией и, при необходимости, компенсировать для этих факторов за счет увеличения толщины листа исходя из требований прочности.

ЗАЧЕМ ИСПОЛЬЗОВАТЬ КОРТЕН В КАЧЕСТВЕ ОБЛИЦОВОЧНОГО МАТЕРИАЛА?

Первоначально использовавшийся для строительства железнодорожных вагонов для перевозки угля, со временем его использование быстро распространилось также в художественных и архитектурных областях. 9№ 0003

Фасадная облицовка из листов Cor-Ten универсальна и может быть адаптирована к любому типу здания и геометрии. Часто используется в качестве модульного элемента для облицовки внешнего фасада, где его окисляющая обработка постоянно совершенствуется. Перечисленные выше характеристики самозащиты от непогоды делают этот материал особенно привлекательным для многих дизайнеров.

МЕТАМОРФОЗЫ ПРОДОЛЖАЮТСЯ ВО ВРЕМЕНИ

9Листовой металл 0002 Cor-Ten представляет собой интересный вариант для архитекторов, в том числе из-за непрерывных метаморфоз , которые ржавая сталь претерпевает в зависимости от времени, количества солнечного света и возраста материала . Покрытие Cor-Ten может варьироваться от оранжево-красноватого оттенка на первых стадиях (6 месяцев), переходя от светло-коричневого к более темному оттенку в последующие несколько лет (2-5 лет), вплоть до получения пурпурно-красного оттенка. серый цвет в промежутке времени от двадцати до сорока лет.

ОКИСЛЕНИЕ: ЗАЩИТНОЕ ПОКРЫТИЕ И ЭСТЕТИЧЕСКОЕ КАЧЕСТВО

Когда кортеновская сталь подвергается воздействию открытого воздуха, запускается нормальный процесс окисления, вызывающий образование поверхностного покрытия , которое со временем постепенно меняется в защитную ржавчину, идеально прилипающую к основному металлу, делая его невосприимчивым к развитию коррозии. Удивительный парадокс атмосферостойкой стали заключается в том, что ее защищает от ржавчины сама ржавчина.

УНИВЕРСАЛЬНОСТЬ И ЛЕГКОСТЬ В РАБОТЕ

Cor-Ten имеет такую ​​же обрабатываемость, как и обычная сталь. Листы или полосы можно резать термически или механически с использованием процедур, аналогичных тем, которые используются для конструкционных сталей той же толщины. Легко моделируются и используются для архитектурных элементов любых форм и размеров.

Листы Cor-Ten можно сваривать, так, чтобы прочность на растяжение наплавленного металла соответствовала прочности на растяжение основного металла.

Плоские, изогнутые или граненые, Облицовочные панели , в частности, , обработаны, перфорированы, тиснены или напечатаны с различными мотивами для создания простых и сложных геометрических форм, которые позволяют достичь требуемых функциональных и эстетических требований.

ЭКОЛОГИЧЕСКАЯ И ЭКОНОМИЧЕСКАЯ УСТОЙЧИВОСТЬ

Сталь Cor-Ten — это материал, характеризующийся высокой прочностью и высокими эксплуатационными характеристиками, требующий минимального обслуживания и, прежде всего, это 100% перерабатываемый материал.

Единственная необходимая форма технического обслуживания – это периодическая очистка фасада, которая заключается в ополаскивании поверхностей и удалении любых загрязняющих остатков . В случае облицовки фасада дождь способен обеспечить необходимую очистку, сохраняя покрытие стойким и компактным.

По истечении жизненного цикла выведенная из эксплуатации листовая облицовка Cor-Ten может быть эффективно переработана с низкими затратами , сохраняя свои свойства неизменными.

НЕДОСТАТКИ КОРТЕНОВСКОЙ СТАЛИ

Проектирование внешней облицовки панелями из листового металла Cor-Ten требует изучения и оценки аспектов, имеющих решающее значение для успеха проекта.

ОГРАНИЧИВАЮЩИЕ ФАКТОРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

Прежде всего, следует повторить концепцию, что зоны, подверженные воздействию морского воздуха, проливных дождей, влажности или постоянного тумана, не являются идеальными местами для использования листового фасада Cor-Ten , из-за коррозионного воздействия стали.

Фактически, в промышленных условиях поверхностное покрытие формируется быстрее и имеет более темный цвет по сравнению с тем, что происходит, например, в сельской местности. На морских курортах образование защитного покрытия может происходить медленнее из-за воздействия хлорида натрия. Однако в обоих случаях из-за только что описанных условий покрытие может не идеально сцепляться с металлической подложкой, что приводит к отсутствию защитных свойств от коррозии , которые характеризуют сталь Cor-Ten.

НЕОДНОРОДНОЕ ИЗМЕНЕНИЕ ЦВЕТА

Следует также указать, что нет гарантии однородности изменения цвета Cor-Ten с течением времени . Это может создать проблему, так как в случае необходимости замены фасадной панели подобрать подходящий цвет Cor-Ten будет довольно сложно.

НЕОБХОДИМОСТЬ ПОСТОЯННО ЧИСТОЙ ПОВЕРХНОСТИ

Независимо от места установки материал всегда должен содержаться в чистоте , вдали от грязи, жира, масла, краски, цемента, раствора и других веществ, чтобы свести к минимуму контакт с агентами, которые могут изменить естественный процесс окисления.

ПЛОХАЯ СОВМЕСТИМОСТЬ С ДРУГИМИ МЕТАЛЛАМИ

Почти во всех случаях сталь Cor-Ten, используемая в качестве облицовки фасада, устанавливается на подконструкцию или, в любом случае, через систему металлических направляющих. Соединение металлов разной природы может быть рискованным : при контакте двух металлов с разным электролитическим потенциалом в присутствии воды может возникнуть гальваническая коррозия .

Для рекомендуется использовать атмосферостойкие крепления . Если это невозможно, рекомендуется использовать нейлоновые прокладки, вставленные между металлическими типами, чтобы избежать прямого контакта между материалами.

ВОДНЫЙ И ОКРУЖАЮЩИЙ КОНТРОЛЬ

Следует также отметить, что для сохранения отделки материала необходимо правильное проектирование и надлежащее управление стоком дождевой воды. Все соединения и профили должны быть спроектированы таким образом, чтобы дождевая вода могла вытекать без застоя . На самом деле важно, чтобы материал хорошо дренировался и даже не соприкасался с кучей мокрых листьев. Процесс окисления, вызванный атмосферными факторами, может привести к тому, что ржаво-грязная вода будет капать на прилегающие поверхности и навсегда их испачкать, или, что еще хуже, может вызвать загрязнение местной водной среды.

В ЗАКЛЮЧЕНИЕ: ОТ ТЕОРИИ К ПРАКТИКЕ

Высокая выразительность Cor-Ten, его динамичная реакция на внешние условия окружающей среды, постепенно меняющие свой цвет с течением времени, заставляет думать об архитектурном фасаде не как об искусственном элементе, а как о живом организме , подходящий для различных областей применения и по этой причине привлекательный для многих архитекторов и дизайнеров.

Использование стальных покрытий Cor-Ten имеет не только явные эстетические преимущества с точки зрения долговечности, стойкости и защиты, но благодаря устранению необходимости в обработке поверхности на этапах производства и установки,

резко снижается воздействие на окружающую среду , как есть, затраты на техническое обслуживание на протяжении всего жизненного цикла и связанные до окончательной утилизации продукта .
