Монтаж деревянного вентилируемого фасада финского дома
Монтаж деревянного вентилируемого фасада
При отделке каркасного дома деревом мы применяем вентилирующий зазор между стеной дома обшитой плитами МДВП и непосредственно фасадом. У вентзазора в данном случае несколько функций.
– выведение лишней влаги из каркасной стены в случае ее появления. Это обязательный элемент при обшивке каркаса плитами МДВП плиты Isoplaat, Steico. Пар может беспрепятственно выходить из стены и не конденсироваться в слое утеплителя.
– непосредственно «проветривание» дерева используемого при монтаже фасада. Это позволяет деревянному фасаду обходиться без ремонта долгие годы.
Сам фасад может быть, как горизонтальным, так и вертикальным. Кроме этого можно комбинировать оба этих варианта для выделения отдельных элементов дома не только цветом, но и фактурой. Основное условие вентилируемого зазора — это достаточность его ширины для обеспечения естественной вентиляции фасада.
Сам зазор монтируется с помощью горизонтальных или вертикальных реек или брусков (также допускается применение досок 100*25мм), толщина реек зависит от высоты дома и минимальное значение может быть 25мм. Зазор 50мм применяется, когда высота стены более 7 метров. Вентиляционный зазор должен быть открыт снизу, а также на верху стены для свободной циркуляции воздуха.
Доска для фасада, как правило, сухая и калиброванная, профиль может быть разным.
1.Монтаж вертикально расположенными досками.
Первый вариант
Очень распространенный в странах Скандинавии вид фасада. Выполняется из досок 120-170мм. минимальной толщины 20мм. При увеличении ширины доски её деформация может быть очень значительной, по этой причине для ширины более 150мм используют доску толщиной 22мм.
При этом нащельник не обязательно использовать такого же размера, как и доску наружной обшивки, он может быть, как уже, так и шире. Крепить нащельник необходимо к бруску обрешетки минуя доску наружной обшивке.
Это позволит избежать трещин на фасаде при изменении геометрии досок в зависимости от влажности и погодных условий.
Второй вариант
Вариант монтажа вертикального фасада с применением нащельника из бруска. Ширина нахлеста на каждую доску должна быть не менее 20мм. Каждый нащельник прибивается к бруску обрешетки напрямую, а не через фасадные доски.
Нащельник и доски наружной обшивки можно поменять местами, т.е. широкая доска будет снаружи перекрывая собой нащельник. При этом важно выдержать минимальное расстояние между досками 15-20 мм для удобства покрасочных работ. Рейки нащельника при этом должны быть не менее 60мм шириной, для обеспечения нахлеста 20-25мм с досками обшивки.
Третий вариант
Самый простой вариант – фасад из прямоугольных досок с зазором. При этом доска защищает обшивку дома от дождя, а вентиляция фасада за счет зазоров получается на много более эффективной. Но надо отметить что при зазоре шириной более 8мм воздействие природных явлений и ультрафиолетового излучения может отрицательно влиять на МДВП плиты, и обрешетку фасада, по этой причине рекомендуется использовать дополнительную ветрозащитную мембрану при монтаже фасада таким способом.
Устройство доступа воздуха в нижней части стены
2. Обшивка горизонтально расположенными досками.
Такой монтаж более распространен в России, но как правило ограничен применением имитации бруса, хотя вариантов может быть множество. Если доска крепится внахлест, то для фиксации используется только один гвоздь в рейку обрешетки через нижнюю часть доски чтобы обеспечить надежную работу фасада при любых погодных условиях и минимизировать риск появления трещин. Нахлест должен быть не менее 20мм. При такой схеме монтажа вентиляция фасада обеспечивается не только по вертикали, но и по горизонтали, это улучает условия работы фасада и уменьшает воздействие природных факторов.
Для обеспечения сохранности деревянного фасада необходимо обеспечить качественное грунтование самих досок и брусков обрешетки. Грунтовать нужно всю поверхность и внутреннюю, и наружную, а также пазы, если это имитация бруса. По этой причине грунтовка должна проводиться до монтажа, желательно методом погружения в соответствующий раствор.
Если грунтовка наносится кистью, то необходимо провести эту процедуру минимум 2-3 раза. Покраску финны как правило практикуют укрывную, т.е. доска полностью покрывается краской скрывая фактуру дерева, это обеспечивает большую износостойкость фасада к природным факторам.
Для статьи использован материал проектировщика-конструктора каркасных домов Владислава Воротынцева [email protected]
Вентилируемый фасад каркасного дома – конструкция и монтаж
18.10.2022
Для наружной отделки каркасного дома чаще всего монтируют систему навесного вентиляционного фасада. Эта система плюс конструкция каркасной стены рассчитаны работать вместе, дополнять функции друг друга по теплоизоляции, выведению пара, защите от ветра и дождя.
Если точно соблюдать технологию монтажа фасада и вовремя устранять дефекты на ограждающих конструкциях дома, то они не разрушаться и прослужат 40-45 лет.
Как сформирован вентилируемый фасад
К системе навесного вентилируемого фасада каркасного дома относятся все слои, которые крепятся к стойкам с наружной стороны.
Два слоя теплоизоляции и установленное вентилируемое пространство хорошо защищают дом от теплопотерь, шумов. Такая конструкция стены передвигает точку образования конденсата за пределы утеплителя, а вентканал будет вытягивать образовавшуюся влагу.
Как устроен вентилируемый фасад?
С наружной стороны горизонтально прибивают деревянные бруски 50х50 мм к стойкам, между которыми уже вертикально уложен слой утеплителя 150-200 мм. Между горизонтальными брусками укладывают дополнительный слой утеплителя 50 мм. Его функция это перекрестное утепление. Теплоизоляционные маты или рулоны плотно входят между горизонтальными брусками, перекрывая все места, по которым может пройти холод. К таким местам относятся неплотные примыкания основного слоя теплоизоляции между стойками, а также все открытые поверхности деревянных деталей. Они в структуре каркасной стены станут мостиками холода, потому что плотность дерева больше, чем у любого утеплителя.
При этом дополнительная теплоизоляция перекрывает теплопередачу через металлический крепеж: скобы, соединительные детали, саморезы.
Еще один плюс дополнительной теплоизоляции в том, что она смещает деревянные элементы каркаса в более благоприятный микроклимат, где нет резких перемен температур. Деревянные части не будут сильно промерзать при морозах, после которых образуется конденсат на их поверхности и намокает теплоизоляция.
Дополнительный слой надолго защитит каркасную конструкцию от разрушения и продлит ее эксплуатацию до 40-45 лет. При этом энергоэффективность каркасного дома повысится за счет снижения теплопотерь.
- По дополнительному утеплителю натягивают ветро- влагозащитную мембрану по всему контуру дома. Ее крепят вертикальными брусками. Назначение мембраны защитить дом от ветра, влаги и вывести скопившийся пар из теплоизоляционных матов в вентиляционный канал. Ее плотная структура не пропустит снаружи стремительные потоки воздуха и влаги, а изнутри мембрана будет выводить пар из утеплителя в вентканал. Пар в утеплителе может появляться в морозы, когда тепло от дома образует конденсат на волокнах.
Этот влажный воздух выйдет через мембрану в вентканал, а утеплитель остается сухим.
Этот влажный воздух выйдет через мембрану в вентканал, а утеплитель остается сухим.Ветро-влагозащитная мембрана работает вместе с вентиляционным каналом, в итоге деревянные части каркасных стен остаются сухими и не разрушаются прежде времени. В этом состоит принцип работы вентилируемого фасада.
- Установка обрешетки по ветро-влагозащитной мембране из вертикальных брусков 50 мм формирует воздушный зазор между мембраной и финишной наружной отделкой. Вертикальную обрешетку, образующую вентиляционный зазор, устанавливают из деревянных брусков или металлических направляющих.
- На обрешетку крепят фасадные отделочные материалы: виниловый сайдинг, панели, имитацию бруса. Облицовочные материалы устанавливают в одном цвете или нескольких цветах. Цокольную часть, оконные, дверные контуры проемов облицовывают более темным и другим по фактуре материалом.
Монтаж вентилируемого фасада
Если вентилируемый фасад устанавливают на старый каркасный, или бревенчатый дом, то наружные стены подготавливают.
Меняют сгнившие части, устанавливают новую обрешетку. Все деревянные поверхности зачищают и обрабатывают антипиренами, средствами отвращающими воспламенение и антисептиками, средствами от грибков. Нужный для обработки объем средств считают по общей площади обработки и расходу средства по его инструкции.
Если каркасный дом новый, строится из обработанных антипиренами и антисептиками пиломатериалов, то монтаж фасада начинают сразу.
- По поверхности стен размечают линии, по которым будут крепить бруски или металлические планки.
- Горизонтальную обрешетку из брусьев или металлических планок крепят к стойкам. Шаг обрешетки на 2 см меньше ширины утеплителя.

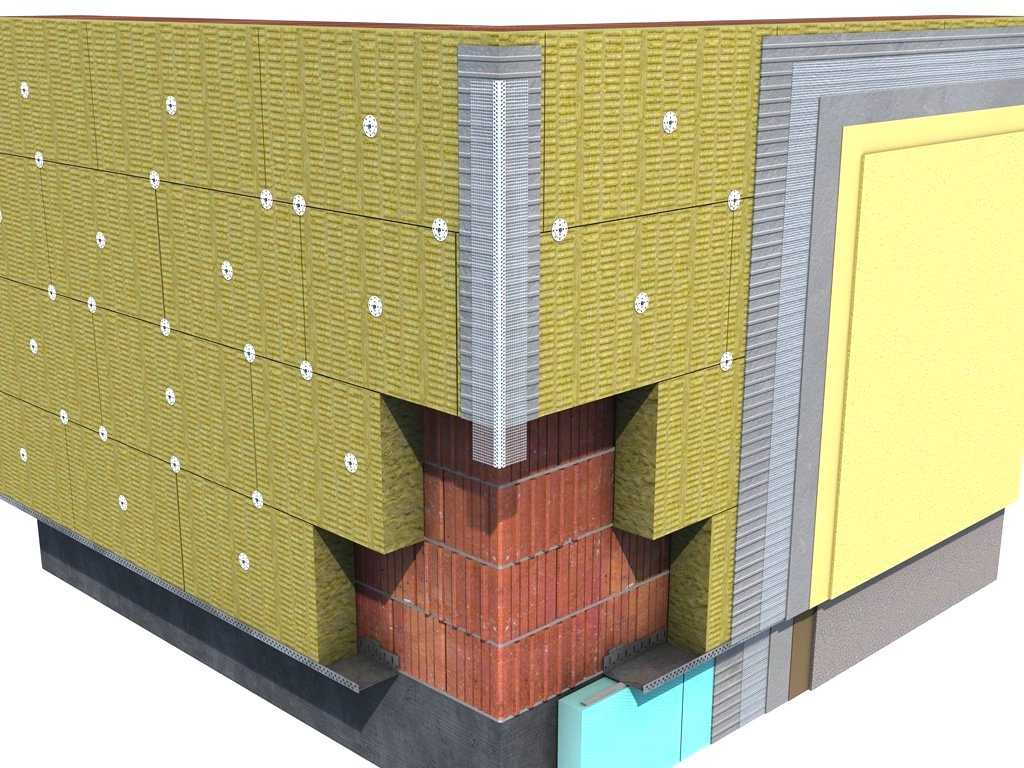

- Между обрешеткой плотно укладывают дополнительный слой теплоизоляции 50 мм и фиксируют его дюбелями со шляпками. Нужное количество утеплителя считают по суммарной площади между брусками.
- Натягивают диффузную мембрану с нахлестами до 150мм. Ее крепят степлером. Гладкой стороной мембрану направляют наружу, шероховатой стороной внутрь.
- По мембране монтируют вертикальные деревянные бруски или металлические направляющие для облицовочных наружных материалов.
Ширина бруска будет формировать вентиляционный канал. Чем выше дом, тем больше берут ширину бруска, потому что при более высокой стене дома нужен более широкий воздушный зазор.
Чем выше стена дома, тем более сильную тягу создает вентканал. Ширину воздушного зазора сопоставляют с высотой дома, чтобы установить по нему хорошую тягу.
- По обрешетке или направляющим монтируют облицовочный материал. Облицовку начинают снизу, крепят ее метизами или саморезами по кляймерам.
Плиты Белтермо (МДВП) в вентилируемом фасаде
Вместо ветро-влагозащитной мембраны из пленки и дополнительного минераловатного слоя утепления устанавливают плиты Белтермо. В состав натуральных древесно-стружечных плит Белтермо входят опилки хвойных деревьев, склеенные 4% полиуретановой смолой. Добавка 1,5% парафиновой эмульсии наделяет плиты относительной влагостойкостью.
Стружечные плиты кроме защиты от влаги и ветра хорошо защищают от шумов. Их пористая структура применима в навесном фасаде как дополнительная теплоизоляция. При этом плитный материал будет более эффективно задерживать выходящее тепло по сравнению с минераловатным утеплителем. У этих материалов разная теплоемкость, у плиты Белтермо она выше, ее коэффициент равен 2100 Дж кг/К. Стружечно-волокнистая структура материала аккумулирует и сохраняет в себе тепло, а низкий коэффициент теплопроводности равный 0,047 Вт/м*К не даст ему быстро выходить наружу. Поэтому Белтермо будут хорошим дополнением к основному слою утеплителя.
Иногда в навесных системах вместо дополнительной теплоизоляции устанавливают пенопласт. Но при расчете слоев каркасных стен работает правило: паропроницаемость материалов должна увеличиваться кнаружи. А у пенопласта, при всех его плюсах (влагостойкий, не продувается ветром), почти нулевая паропроницаемость. Поэтому влажный воздух из основного слоя теплоизоляции, не пройдет через пенопласт, чтобы выйти в вентканал.
Он будет конденсироваться на внутренней стороне пенопласта и увлажнять минераловатную теплоизоляцию. Такого термоэффекта не случится, если устанавливать не пенопласт, а МДВП Белтермо, через которые пар легко проходит, так как у них высокий коэффициент паропроницаемости 0,209 мг/м*ч*Па. Вышедший пар будет попадать в устроенный рядом вентиляционный канал и выходить наружу. Принцип слаженной работы МДВП и вентканала находит целенаправленное применение в строительстве вентилируемых навесных фасадах.
Монтаж плит Белтермо
Для наружной дополнительной теплоизоляции стен каркасного дома выпускают МДВП Белтермо ТОП, с размером кромки 20-50 мм с шип-пазом или с прямой кромкой.
- Перед монтажем рубанком зачищают все неровности, стыки, чтобы была ровная плоская поверхность. Утепляют щели, полости между сдвоенными стойками.
- Начинают монтаж снизу. Первые нижние панели выставляют ровно. Если соединение кромочное, то его крепят к стойкам, если шип-паз, то соединение плит между стойками. Стыки отдельных панелей нужно располагать со смещением. Монтаж проводят так, чтобы закрыть соединение нижней обвязки и цокольного перекрытия.
- Плиты крепят к стойкам каркаса металлическими скобами, тарельчатыми шайбами Рондоль. По углам крепеж через 10 см, а в центре через 20-25 см.
- Стружечные плиты это не конструкционный материал, они не могут нести нагрузку, но каркас, обшитый ими по контуру становится более прочным.
- В угловых соединениях остается зазор, который потом запенивают.
- Контур проемов делают меньше на 2 см с каждой стороны.
- В верхней последней плите выпиливают пазы для концов стропил.
- Устанавливают обрешетку из вертикальных брусков 50х50 мм. Обрешетка формирует вентиляционный канал, из которого тяга воздуха будет выводить пар наружу.
- По обрешетке монтируют наружную отделку: имитация бруса, наружные панели Кликфальц Pro, виниловый сайдинг.
Стыки отдельных панелей нужно располагать со смещением. Монтаж проводят так, чтобы закрыть соединение нижней обвязки и цокольного перекрытия.НОВОЕ решение! Вентилируемые фасады — поднимите свои стены на новый уровень в Revit!
Перейти к основному содержанию
По-новому взглянув на некоторые существующие технологии, мы можем сделать вещи, которые раньше казались недосягаемыми.
Это, безусловно, относится к использованию вентилируемых фасадов для внешней отделки нового или реконструируемого здания.
Функциональная и эстетическая универсальность вентилируемых фасадов позволяет создавать различные привлекательные образы, которые имеют множество практических преимуществ, таких как тепло- и звукоизоляция, защита от дождя, тепловое расширение и пожаробезопасность.
Вентилируемый фасад спроектирован таким образом, что панели, часто изготовленные из технической керамики или фарфора, покрывают фасад здания, оставляя пространство для прохождения воздуха между несущей стеной и фасадом. Этот буферный слой создает эффект дымохода по всему зданию, обеспечивая вышеупомянутые преимущества.
Проблема только в том, что в Revit не существует эффективного способа моделирования вентилируемых фасадов.
До сих пор, то есть.
Используя наше новое решение, вы можете моделировать вентилируемые фасады в своем проекте Revit!
Вентилируемые фасады позволяет быстро и легко проектировать высококачественные вентилируемые фасады в Revit® с автоматическим обновлением в реальном времени для изменений проекта.
Это гарантирует, что вы получите высококачественные модели каркаса, включая подвески, крепления, кронштейны и т. д. Вы получите точные спецификации материалов, рабочие и производственные чертежи, а также точную сборку на месте благодаря функциям BIM-to-Field.
Пришло время украсить ваши стены в пух и прах!
Начнем сначала! Ниже у нас бетонное многоэтажное здание, которое нуждается в вентилируемом фасаде.
Сначала мы моделируем основные стены Revit. Они могут иметь, например, два изоляционных слоя на внутренней стороне, два слоя, которые будут обрамляться, и один внешний слой панели.
Вид сверху:
При использовании Металлическая каркасная стена+ тип стены связан с конфигурациями каркаса, изоляции и разделения панелей:
Вот и все! Мы готовы обрамлять стены:
Metal Framing Wall+ использует образцы профилей, которые можно изменить в любое время, как простые профили Revit Structural Framing.
Wall+ также создает водонепроницаемые, декоративные перемычки и триммеры для верхней изоляции и обрамляющих слоев:
Следующим шагом является добавление вертикальных или горизонтальных кронштейнов (анкеров).
Smart Details автоматизирует этот процесс. Вам просто нужно выбрать части стены и загрузить предопределенные правила: Пользователи могут создать собственное семейство кронштейнов, которое может быть очень подробным, если это требуется в модели BIM.
В этот момент мы возвращаемся к Металлический каркас стены+ и разделить слои изоляции и наружной отделки:
За наружными панелями мы можем автоматически добавить подвесы:
Наконец, пришло время добавить крепления изоляции:
Ниже представлен результат со всеми креплениями, кронштейнами и креплениями, которые были добавлено с помощью Smart Details :
Кронштейны с внутренней стороны здания:
Присоединяйтесь к моему живому вебинару
Новая версия Wood/Metal Framing Floor+ и Roof+ для Revit®.
Теперь можно изготавливать нестандартные заголовки и опоры верхней плиты!29 марта 2017 г.
Новое решение для сборных металлических крыш для пользователей Revit®
27 марта 2017 г.
Новый выпуск Wood/Metal Framing Wall+: мечта из реальной жизни
16 марта 2017 г.
Уже отличный инструмент стал еще лучше: обновленное управление Smart Browser
9 января 2017 г.
Выпущены новые версии Wood Framing Wall+!
2 декабря 2016 г.
Уникальный механизм деревянного каркаса для сборных крыш в Revit
15 ноября 2016 г.
Простые и гибкие рабочие чертежи в каркасных домах
27 сентября 2016 г.
Новая технология каркаса Revit! Создавайте уникальные соединения стен в каркасных домах
27 сентября 2016 г.
Теперь можно изготавливать нестандартные заголовки и опоры верхней плиты!
Металлические Фасады | Как сделать правильный выбор?
Металлоподобные фасады имеют множество преимуществ по сравнению с фасадами из настоящего металла. Металлоподобные фасады из фарфора могут быть чрезвычайно продвинутыми благодаря современным технологиям. Фасадные системы включают конструктивные элементы, обеспечивающие боковую и вертикальную устойчивость к ветровым и другим воздействиям, и элементы ограждающих конструкций, обеспечивающие атмосферостойкость, тепловые, акустические и огнестойкие свойства. Они могут быть вентилируемыми или двустенными. Они могут быть невероятно привлекательными, элегантными и визуально более эстетичными, чем просто металл.
Что такое система наружных металлоподобных фасадов?
Фасадная система представляет собой систему облицовки, которая оставляет вентилируемую камеру между облицовкой и изоляцией, что устраняет проблемы теплового моста и конденсации.
Это обеспечивает выдающиеся тепловые характеристики и снижает влажность. Поэтому эта система считается наиболее эффективной с точки зрения решения проблемы изоляции здания и пользуется широким признанием среди архитекторов, девелоперов и строителей.
Умно связывая экстерьер с интерьером здания, фасад контролирует проникновение или фильтрацию света, регулирует тепло и сводит к минимуму проникновение солнечного света; все это, в свою очередь, приводит к созданию более энергоэффективных зданий, которые автоматически обеспечивают защиту от солнца и пассивное охлаждение.
Фасад здания также дает возможность подчеркнуть дизайн. Многие здания соответствуют строительным нормам, но взамен соглашаются на стандартный дизайн и лишены идентичности, характера и индивидуальности.
Огромную роль в этом может сыграть фасад, придающий уникальность строению, которому не хватает чего-то особенного. Фасад используется, когда требуется более легкий или простой интерфейс для основного объекта. В качестве альтернативы можно использовать адаптер, когда оболочка должна учитывать определенный интерфейс и должна поддерживать полиморфное поведение. Декоратор позволяет добавлять или изменять поведение интерфейса во время выполнения.
Недостатки использования настоящего металла для наружных панелей
Отсутствие фасадов приведет ко многим проблемам, особенно при использовании металла. Это может стать чрезвычайно тревожным, потому что с металлом может возникнуть много проблем. Металл со временем начнет ржаветь и подвергаться коррозии. Коррозия — это естественный процесс превращения очищенного металла в более химически стабильный оксид. Это постепенное разрушение материалов в результате химических или электрохимических реакций с окружающей средой.
Изоляция также представляет собой проблему с металлом, которую можно решить с помощью фарфоровых, похожих на металл фасадов.
Их почти невозможно изолировать. Единственный способ изолировать металлическую коробку — поместить ее внутрь другой металлической коробки с вакуумом между ними. Затем вам нужно прорезать двери и окна, проделав в вакууме отверстия, где внутренние и внешние стены соединяются своими рамами, обеспечивая токопроводящие пути между внутренней и внешней частью.
Современные дома со стальным каркасом обернуты изоляционными панелями и имеют изоляцию между стойками, а внутренние стены сделаны из изоляционных материалов, гипсокартона, дерева и т. д. Дверные и оконные рамы изготовлены из дерева, стекловолокна, смол, изготовленных из древесных волокон. , и т.д. Содержать и построить дом из металла – это большой труд. Металл хорош для обрамления, но не очень полезен в качестве поверхностного материала. И вовсе не как изолятор.
Front-tek – лидер в производстве наружных фасадов
Fron-tek имеет самую передовую фасадную систему, которую когда-либо видел мир.
Наши фасады из керамогранита не только заменяют металлические, но и имеют двойную вентиляцию, фасадные системы Fronteks невероятно уникальны. Они были разработаны, чтобы выдерживать некоторые из самых экстремальных погодных условий и любые другие проблемы, вызванные факторами окружающей среды, которые могут быть вредными или разрушительными. Fron-tek не только сертифицирован ICC и соответствует международным строительным нормам. Он устойчив к огню, коррозии и ударам с выдающимися характеристиками ветровой нагрузки.
Fron-tek предлагает для вашего дома фасады, которые можно установить для любой несущей конструкции. Все наши системы не только просты в установке, но и произвели революцию в размещении керамических фасадов для поддержки керамического покрытия. Frontek позволяет легко резать панели на месте с помощью алмазного диска.
Невероятная точность при сохранении долговечности и прочности. Фарфор Frontek невероятно прочен, не говоря уже о легкости. Они бывают разных дизайнов, каждый
Почему выбирают фасады под металл?
Наш любимый металлик.
Это авангард и придает изысканность и класс. Современные механические крепежные системы произвели революцию в укладке керамики на фасадах. Для поддержки керамического покрытия Front-Tek представляет две полностью разработанные и спроектированные системы крепления. Обе системы невероятно просты в установке и отличаются механизмом захвата, который может быть струбциной, Front-Tek Plus, или горизонтальными направляющими, Front-Tek super plus. Fron-tek производит самую лучшую плитку и панели для наружной и внутренней отделки ваших зданий, и точка. Опыт, накопленный за десятилетия на производственных предприятиях Front Tek, специализирующихся на производстве высокотехнологичной керамической продукции, позволил им позиционировать себя на национальном и международном уровнях в качестве эталона в реализации керамогранита, вентилируемых фасадов, керамогранита и изделий из клинкера.
Модернизация вашего жилища с использованием наружных фасадов из металлокерамики – это не только невероятная идея, но и отличное вложение.
