Вентфасад из композитных панелей: Вентилируемый фасад из композитных панелей

Вентилируемый фасад из композитных панелей. Облицовка фасадов композитными панелями

Скрытый способ (кассетный):

Композит, как правило, обрабатывается специальным способом и приобретает форму большеформатных кассет (скрытый способ). Кассетный способ монтажа композита на фасад подразумевает загиб листов по периметру и сборку панелей с помощью заклёпок с образованием бортов толщиной не менее 30 мм. Для навески композитных панелей на каркас к кассетам крепятся икли (крючки) из нержавеющей стали.

Видимый способ (листовой, с заклёпками):

Гораздо реже АКП крепят листами заклёпочным способом (видимый способ). Для листового крепления обязательна специальная обработка торцевых сторон кассет из композитных панелей по периметру, чтобы закрыть сердечник, так как полимерный сердечник по пожарным нормам является горючим материалом.

Нужен композит под дерево, камень или текстура Scratch? Звоните: +7 (495) 921-40-44



Для монтажа композитный панелей на вентилируемый фасад применятся стальная (оцинкованная или нержавеющая) или алюминиевая подсистема. Металлокаркас из нержавеющей стали используется очень редко из-за своей дороговизны.

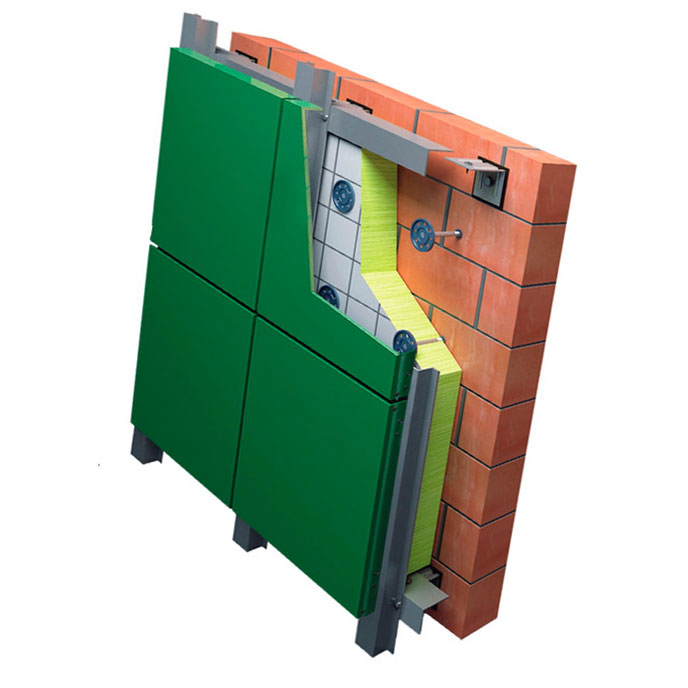

Стальной оцинкованный металлокаркас состоит из Г-образного кронштейна с ответной частью, С-образного профиля и скалазки, на которую навешиваются кассеты с иклями.
Алюминиевая подконструкция состоит из Г-образных кронштейнов, Т-образных направлющих и салазок. При листовом способе (заклёпкой) во избежании электрохимической пары применяется исключительно алюминиевая подконструкция.

Основные типы подконтсрукций:

Для монтажа композита разработана как вертикальная, так и горизонтально-вертикальная системы из оцинкованной стали. Первая из них является более популярной и современной, так как менее затратная как по металлу, так и по времени монтажа. Горизонтально-вертикальная система из оцинковки является классической и устаревшей, её преимуществом является более мощная обрешётка.
Подконструкция из алюминия применяется только вертикального типа.

Специальные подконструкции для композита

Для стен из рыхлого материала разработаны системы для крепления в бетонные перекрытия.

Так как междуэтажная система является дорогостоящей и по-своему уникальной, то конструкции изготовливают на заказ, исходя из толщины утеплителя и высоты этажей. Металлокаркас для междуэтажки состоит из П-образных кронштейнов и усиленных направляющий коробчатого типа.

Для монтажа композита на сэндвич-панели разработана алюминиевая подсистема, состоящая из  Т-профиля для крепления к стене и стандартного Т-профиля с креплением салазки с кассетами.

Технические характеристики подконструкции

• Класс пожарной опасности системы К0
• Группа горючести облицовочного материала Г1
• Срок службы до 50 лет

Качественное изготовление и монтаж композитных панелей: +7 (495) 921-40-44



Поскольку в раскрое и фрезеровке алюминиевого композита очень важна точность, то эти работы рекомендуется делать только после геосъёмки и разработки вентфасадного проекта. Изготовленная кассета или лист с обработанными краями с ошибочными размерами, как правило, в дальнейшем уже не используются и выбрасывается, а заказывается новая панель.

Это приводит к значительным временным и финансовым издержкам.

Компания Рекада-Центр предоставляет весь комплекс работ: геодезия, проектирование, раскрой и фрезеровка, — «под ключ».

Композитный вентилируемый фасад

Цена композитного фасада

Материал	Ед.изм	Цена
Подсистема фасада	м²	от 800 руб/м²
Утеплитель плотностью 80-90 кг/м², толщина 100 мм	м²	от 750 руб/м²
Композитные панели	м²	от 1750 руб/м²
Коэффициент расхода композитных панелей 1. 3	м²	от 600 руб/м²
Итого		от 3900 руб/м²

Услуги	Ед.изм	Цена
Фрезерование композитных панелей	м²	от 350 руб/м²
Монтаж	м²	от 2200 руб/м²
Итого		от 2550 руб/м²
Итого за всё		от 6450 руб/м²

Внимание!

Цена на подсистему зависит от размера кассет, от архитектурных особенностей здания и от объема фасада. В таблице представлены средние значения.
Вы можете получить бесплатную консультацию у нашего специалиста по телефону 8 (800) 500-63-10

Пример расчета на 100 м

²

Стоимость подсистемы

№

Наименование

Ед.изм

Кол-во

Цена, ₽

Сумма, ₽

1

Профиль Н – образный SP-1.2

пог.м

83

535

44405

2

Кронштейн усиленный 150 мм

шт

33

239

7887

3

Кронштейн малый 150 мм

шт

67

118

7906

4

Терморазрыв большой SD-9.1

шт

33

33

1089

5

Терморазрыв малый SD-9.2

шт

67

17

1139

6

Салазка внутренняя со штифтом SD-7.2

шт

152

39

5928

7

Крепитель кассеты универсальный SD-7.1

шт

304

20

6080

8

Шайба пластина SD-7.4

шт

304

15

4560

9

Заклепка К14 5х12

шт

167

4

668

10

Заклепка К11 5х12

шт

1368

3

4104

11

Фасадный анкерный дюбель 10*100

шт

133

45

5985

Итого:

89751 ₽

Стоимость утепления

№

Наименование

Ед. изм

Кол-во

Цена, ₽

Сумма, ₽

1

Тизол EURO-Вент 1000х500 толщ. 100 мм

куб.м

11

7150

78650

2

Дюбель с мет. гвоздем 10х120

шт

700

8

6300

3

Ветро-влагозащитная мембрана Изоспан А

кв.м

115

135

15525

Итого:

95185 ₽

Стоимость облицовочного материала

№

Наименование

Ед.изм

Кол-во

Цена, ₽

Сумма, ₽

1

АКП Goldstar 4мм FR Ral 9006

кв.м

130

2100

273000

Итого:

273000 ₽

Стоимость работ по монтажу

№

Наименование

Ед.изм

Кол-во

Цена, ₽

Сумма, ₽

1

Монтаж подсистемы в 1 плоскость

кв.м

100

500

50000

2

Монтаж утеплителя в 1 слой

кв.м

100

400

40000

3

Монтаж пароизоляционной пленки

кв.м

100

150

15000

4

Фрезеровка кассет

шт

100

350

35000

5

Сборка кассет

кв. м

100

500

50000

6

Монтаж касет на подсистему

кв.м

100

400

40000

7

Монтаж демонтаж лесов высотой до 15 м

кв.м

100

150

15000

Итого:

245000 ₽

Счет / заказ

---

Площадь фасада, м²100 м²

Высота кассет, мм 1100 мм

Длина кассет, мм1200 мм

Толщина утеплителя, мм100 мм

---

Итого подсистема 78370 ₽

Итого утеплитель 95185 ₽

Итого облицовочный материал 273000 ₽

Итого монтаж 245000 ₽

---

Общая стоимость 691555 ₽

Общая стоимость за м²6916 ₽

Оставить заявку

Вентилируемый фасад из композитных панелей

Это способ облицовки зданий различного назначения. Данный вид облицовки является одним из самых востребованных на рынке благодаря ряду уникальных преимуществ композитных панелей и современному внешнему виду. Также есть возможность создавать любые цветовые решения.

Подсистема для композитного вентилируемого фасада

Это совокупность элементов вентфасада, на которую крепится облицовочный материал. Элементы подсистемы могут видоизменяться в зависимости от материала основания, этажности и архитектурных особенностей здания. Количество элементов подсистемы и цена вентилируемого фасада из композитных пареной зависит также от архитектурных особенностей здания и от размера кассет. В случае с композитными панелями этими элементами являются: кронштейн, профиль, термопрокладка, анкер дюбель, заклепки, салазка, крепитель, усилитель угловой.

Подсистема для вентфасада из композита может быть:

• — Алюминиевая
• — Оцинкованная

Выбор подсистемы зависит от материала, из которого изготовлены композитные панели. Алюминиевая подсистема – самый распространенный вид устройства фасада, так как она прочная и устойчивая к коррозийным процессам. Маленький вес позволяет использовать алюминиевую подсистему на постройках старого типа. Не имеет гальванической пары с алюминием.

Оцинкованная подсистема обладает хорошими эксплуатационными характеристиками и отличается способностью выдерживать тяжелые отделочные материалы. Но минусом данной подсистемы является необходимость окрашивания специальными составами для поддержания длительного срока использования. С оцинкованной подсистемой в большинстве случаев используется керамогранитная плита, профлист, сайдинг и металлокассеты.

Подробнее об алюминиевой и оцинкованной подсистеме вы можете узнать из нашего видео.

Утеплитель для вентилируемого фасада

Утеплитель из минеральной ваты решает сразу несколько задач: теплосбережение, долговечность и звукоизоляция.

В вентилируемом фасаде из композитных панелей используется плотность 70-90 кг/м³.

Утеплитель устанавливается в один или в два слоя. В однослойном утеплении плотность наружного слоя может быть 75-90 кг/м³. В двуслойном утеплении плотность наружного слоя 75-90 кг/м³, плотность внутреннего слоя устанавливается 30-90 кг/м³.

Расход дюбелей в однослойной утеплении – 7 шт./м², в двуслойном на первый слой – 7 шт./м², на второй- 3 шт./м²

Заказать утепление вентилируемого фасада можно бренда Rockwool, Izover и Тизол.

Композитные панели для вентилируемого фасада

Для вентилируемого фасада используются композитные панели 4 мм, так как имеют повышенные показателей прочности. Композитные панели 3 мм используются при выполнении задач, где нет высоких требований по огнестойкости. Цена композитных панелей зависит от толщины, размера и класса горючести панелей, а также от объема вашего заказа.

В нашей компании вы можете заказать композитные панели Goldstar, Sibalux и Sirius.

Монтаж композитного вентилируемого фасада

Производится на алюминиевую или оцинкованную систему. Монтаж происходит со строительных лесов или строительных люлек, которые в стоимость монтажа не входят.

• — Выезд замерщика в течение одного дня после запроса. Разработка конструктива и технического задания для монтажа в течении 5 рабочих дней.
• — На 6-й день – выход монтажной бригады.
• — Выработка одной монтажной бригады 4 человека- 20 м² в день, в месяц – 50 м
  2.
• — Есть возможность выхода на объект нескольких бригад.

Вы можете заказать вентфасад из композита в нашей компании с выгодой до 40%. Заказ вы можете оформить на почте info@in-fas.ru , либо по номеру телефона 8(800)500-63-10 и наш сотрудник свяжется с вами в ближайшее время.

Читать далее…

Визуализация вентилируемого фасада

Визуализация фасада помогает предварительно подобрать облицовочный материал, цвет, дверные и оконные проёмы. Вы сможете рассмотреть не только цвет материалов, но и их фактуру, тем самым сделав правильный выбор при планировании будущих работ.

Визуализация выполняется по чертежу. Также можно использовать проект, в соответствии с которым проводятся строительные работы.

С помощью визуализации можно увидеть итоговый вариант фасада многоквартирные дома, загородного коттеджи и особняка, офисного здания и торгового центра, объектов промышленного и бытового назначения.

Вы можете выполнить визуализацию фасада онлайн. Для заказа визуализации вы можете оставить заявку по почте info@in-fas.ru или по телефону 8(800)500-63-10

Проектирование вентилируемого фасада из композитных панелей

— Замеры объекта

— Создание визуализация

— Разработка конструктив

— Расчет материала

— Разработка монтажной схемы

— Спецификация кассет

Цветовая палитра RAL композитных панелей
