Монтаж вентилируемых фасадов: особенности технологии

Оглавление:
Вентилируемые фасады: виды материалов и их особенности
Монтаж вентилируемых фасадов: этапы и нюансы работ
Вентилируемый фасад своими руками: суть технологии

Что представляет собой вентилируемый фасад здания? По сути, это фальш-стена, изготовленная из современных материалов, пространство за которой заполнено утеплителем. Самым важным элементом подобных конструкций, как ни странно, является не каркас и даже не облицовочный материал, а именно сама пустота, благодаря которой производится вентилирование реальных стен здания. Именно данная технология позволяет одновременно и утеплить строение, и не препятствовать влагообмену стен. В этой статье вместе с сайтом stroisovety.org мы рассмотрим вопрос, как производится монтаж вентилируемых фасадов – расскажем о тонкостях его изготовления и последовательности выполнения работ.

Навесные вентилируемые фасады фото

Вентилируемые фасады: виды материалов и их особенности

Навесные вентилируемые фасады могут изготавливаться из достаточно широкого ассортимента материалов.

Используются как специально разработанные, так и уже существующие материалы. Рассмотрим самые востребованные, которые используются практически повсеместно.

  1. Фасад из современных композитных материалов. Пожалуй, это наиболее распространенный материал для устройства вентилируемого фасада – он представляет собой пластик толщиной пару миллиметров, помещенный между двумя алюминиевыми накладками, которые задают основной тон и рисунок фасаду.
  2. Вентилируемый фасад из керамогранита. Вариант более дорогой, чем предыдущий, а его завышенная стоимость обусловлена как стоимостью самой керамогранитной плитки, так и стоимостью особого каркаса, который выдерживает нагрузки от этого материала. Если детально разбираться с его характеристиками, то можно прийти к однозначному выводу – это надежный, долговечный и устойчивый к агрессивным атмосферным факторам материал.
  3. Фиброцементные панели – это, можно сказать, инновация на рынке строительных технологий, с которой знакомы не все. Данный тип панелей изготавливается из особого вида цемента, в котором используются разработки в области нанотехнологий. В частности, это особые гранулы, которые поглощают влагу при ее избытке в воздухе и отдают ее при недостатке. Благодаря этому сохраняется устойчивость форм панелей. Кроме того, для изготовления фибропанелей был разработан специальный защитный слой, который не выгорает и не выцветает – ведущие компании производители устанавливают гарантию на этот материал в среднем не менее 60-ти лет. А служат они гораздо дольше.
  4. Небезызвестный сайдинг, от которого пошли все виды вентилируемых фасадов. Несмотря на то, что он был первым, удачным его трудно назвать – этому материалу больше подходит определение «дешево и сердито». Хотя, как знать, сайдинг бывает разный – виниловый, деревянный, алюминиевый и тот же фиброцементный. Но все они уже появились позже, а первенство отдают именно виниловому сайдингу.

    Вентилируемый фасад из винилового сайдинга фото

Как видите, выбирать есть из чего. Но самое главное, что практически все описанные выше материалы позволяют изготовить качественный, долговечный вентилируемый фасад, который не только сделает здание красивым, но и надежно защитит его от всепогодных условий.

Виды вентилируемых фасадов

Монтаж вентилируемых фасадов: этапы и нюансы работ

Монтаж навесных вентилируемых фасадов, как правило, осуществляется в три основных этапа – это установка несущего каркаса, утепление, а также облицовка каркаса отделочным материалом. Рассмотрим их подробно.

  1. Каркас. Сразу хочу заметить, что его конструкция, в зависимости от облицовочного материала, может иметь некоторые отличия, которые могут наблюдаться как в используемом профиле и его элементах крепления, так и в самой конструкции остова. Но в целом принцип его установки примерно одинаковый. Каркас вентилируемого фасада представляет собой ряд вертикально установленных несущих профилей, закрепленных к существующей стене посредством специальных кронштейнов. Профили устанавливают в единую плоскость. Чем тяжелее облицовочный материал, тем более мощный потребуется изготовить для него каркас. К примеру, установка керамогранитных вентилируемых фасадов требует устройства каркаса, имеющего кроме вертикальных несущих профилей, еще и горизонтальные, назначение которых сводится к усилению каркаса и увеличению точек крепления керамогранитной плитки. В отличие от него, вентилируемый фасад из композитных материалов в таких мощных несущих конструкциях не нуждается – его устанавливают на менее жесткий профиль, а каркас не усиливается горизонтальными перемычками. Если говорить о вентилируемом фасаде, предусматривающем использование винилового сайдинга, то здесь вообще могут использоваться для изготовления каркаса профили для гипсокартона.

    Вентилируемый фасад из керамогранита фото

  2. Утепление вентилируемого фасада. Как и во многих подобных технологиях, утепляющим материалом для такой облицовки дома служит минеральная вата или базальтовая плита – именно ее укладывают в полость, образуемую каркасом. Единственный нюанс, который должен соблюдаться беспрекословно в процессе такого утепления, это защита минеральной ваты от воздействия влаги. Для этого утеплитель для вентилируемых фасадов помещается в специальный защитный «мешок». Здесь можно провести аналогию с утеплением крыши – в ней также утеплитель помещается между гидро- и паробарьером. Следует понимать, что по мере намокания, утеплители вроде минеральной ваты теряют свою способность к теплоизоляции, а после промерзания и подавно превращаются в ненужный хлам. В связи с такой постановкой вопроса многие производители утеплителей предлагают специальные минеральные или базальтовые плиты, уже помещенные в водонепроницаемый «мешок». Крепятся они двумя способами – их либо прибивают к существующей стене здания специальными пластиковыми дюбелями с огромными шляпками, либо просто приклеивают. Зачастую используют сразу два способа установки утеплителя.
  3. Облицовка вентилируемых фасадов. Здесь, как и в случае с каркасом, все зависит от используемого материала. В большинстве случаев для крепления панелей применяются специальные зажимы. Исключением можно назвать только сайдинг и композитные панели, которые могут крепиться саморезами непосредственно через материал. Каждый материал имеет свою специально разработанную технологию установки на каркас, и нарушать ее ни в коем случае нельзя.

    Устройство вентилируемого фасада фото

Вентилируемый фасад своими руками: суть технологии

Естественно, о какой-то сложной и дорогостоящей конструкции вентилируемого фасада в процессе его самостоятельного изготовления говорить не приходится. Практически любого человека, задающегося таким вопросом, интересует простой и дешевый способ его изготовления. Именно такой вариант, который осилит практически каждый и даже в одиночку, мы сейчас рассмотрим.

В качестве направляющих несущих балок можно выбрать древесину – подойдет доска толщиной 40мм и шириной, равной толщине утеплителя (50-100мм). Эта доска крепится руба к стенам дома с помощью обыкновенных крепежных уголков – не забывайте, что именно эти уголки дадут вам возможность выставить брус или доску в единую вертикальную плоскость. От наружных углов дома первые доски устанавливаются на расстоянии 200-300мм, а все остальные – согласно выбранному облицовочному материалу.

Монтаж вентилируемых фасадов своими руками фото

Теперь пространство между доской заполняется утеплителем, поверх брусков с помощью степлера набивается гидробарьер, который подворачивается за утеплитель сверху и снизу стены. Полосы гидробарьера соединяются между собой внахлест, который должен находиться на одном из брусков. После того как гидробарьер установлен, сверху опорных досок набиваются или накручиваются бруски, в задачи которых входит обеспечение вентиляции фасада – именно к этим брускам и крепится облицовочный материал. Подозреваю, что многие из вас выберут виниловый сайдинг (это самый недорогостоящий вариант) – в этом случае дополнительно понадобится сформировать наружные углы. Для этого устанавливается брус стойка, которая крепится к двум крайним несущим доскам каркаса.

Именно так производится монтаж вентилируемых фасадов своими руками по упрощенной технологии. Дело это несложное и доступное практически каждому, кто умеет пользоваться современными инструментами. Основное правило устройства подобных фасадов – это жесткость и надежность каркаса, который в полной мере должен соответствовать выбранному вами облицовочному материалу.

Автор статьи Александр Куликов

Устройство вентилируемого фасада

Основное конструктивное требование – между обшивкой фасада и теплоизолирующим слоем должен присутствовать воздушный зазор. Это обеспечивает воздушную циркуляцию, влага удаляется совместно с теплыми воздушными потоками, стремящимися наружу. Повышается тепловая и звуковая изоляция, оформление жилья можно сделать более разнообразным, применив облицовку из разных материалов.

Еще одно преимущества таких фасадов – установка всухую. Ее можно осуществлять независимо от времени года, как для вновь построенных домов, так и для старых.

Фасад просто ремонтируется – если какая-то деталь повреждена, она просто меняется на обновленную. При безошибочном монтаже фасада он способен прослужить несколько десятилетий. Стоит иметь в виду, что если здание имеет множество выступающих частей, изломов, балконов, то установка фасада окажется дорогостоящей.

Недостатком можно считать и воздушный зазор, поскольку в случае пожара по нему сможет распространяться огонь.



Основные функции вентфасада

Установкой вентилируемого фасада достигается обеспечение решения целого ряда задач:

 защита здания от влияния природных факторов – влаги, ветра и температурных перепадов;

 сокращение затрат на энергоносители благодаря термоизолирующей прослойке;

 улучшение шумоизоляции стен здания;

 увеличение срока эксплуатации сооружения;

 получение интересного дизайна с обширным спектром цветовых решений.



Исключительно функциональные вентфасады универсальны и открывают простор как стандартным, так и неожиданным решениям.

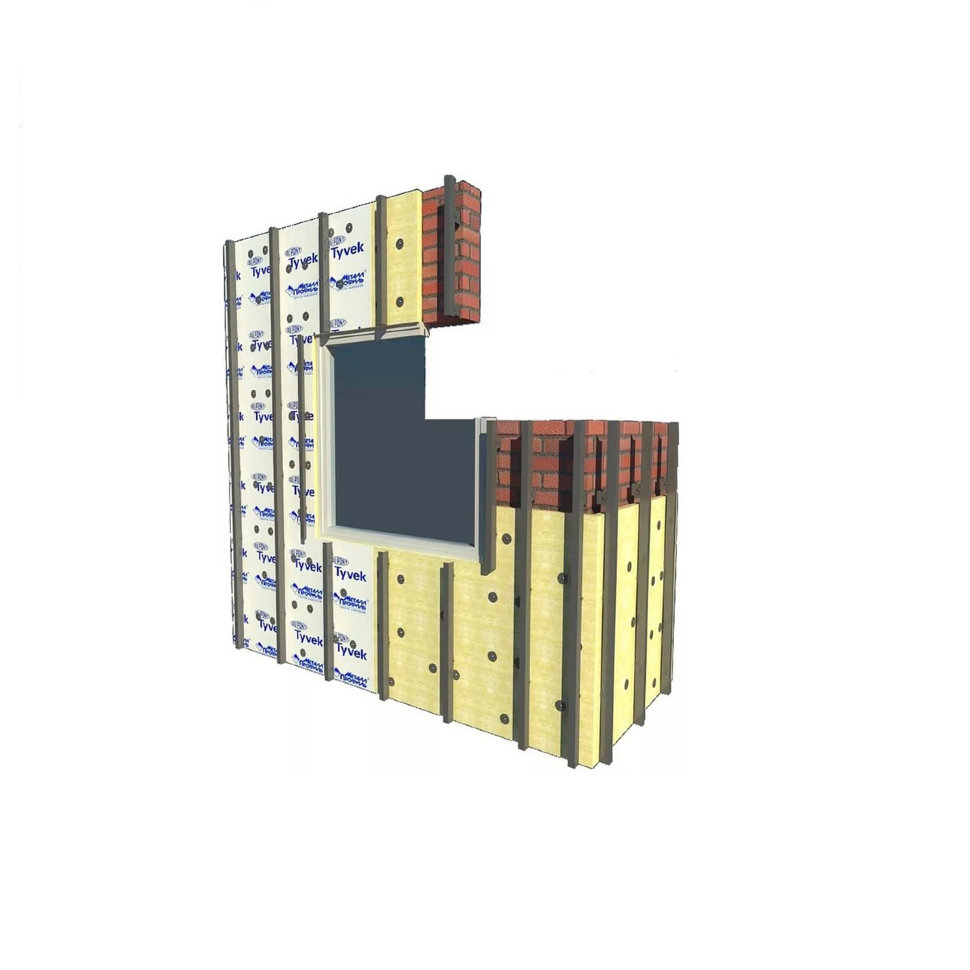

Система вентфасада – конструкция из нескольких слоев, ее основные составляющие:

 Каркас, крепящийся к стене здания и служащий основой для всей системы. Обычно материалом каркаса служит алюминий, оцинкованная либо нержавеющая сталь.

 Многофункциональная изолирующая прослойка, обеспечивающая изоляцию от холода и ветра, пара и влаги, способствующая снижению теплоотдачи здания.

 Зазор, в котором перемещается воздух, создавая постоянную вентиляцию в системе.

 Декоративная наружная оболочка. Прикрывает внутренние слои фасада и обеспечивает красивую внешность всему дому.



Какой вентфасад можно считать правильным

Несмотря на простоту установки и высокую функциональность вентфасадов, их монтаж должен осуществляться тщательно, с высокой степенью ответственности. Если конструкция фасада смонтирована с соблюдением всех норм и правил, ее свойства будут оптимальными, и обеспечится длительная безаварийная эксплуатация.

При устройстве навесных систем требуется следовать положениям инструкции, которой производители сопровождают свою продукцию. Важнее всего обеспечить правильное крепление прочных крепежных деталей, выдержать ширину шага системы. Важно точно подбирать используемые материалы, основные показатели конструкции и ее реальные данные должны соответствовать перечню возможных технических решений. Это определит как технические параметры всего сооружения, так и безопасность людей, находящихся поблизости.



Срок службы вентфасада

Сколько может прослужить вентилируемый фасад, зависит от правильно выполненного монтажа и условий внешней среды. Основные критерии – это материалы, использованные в конструкции. Система из неокрашенной оцинкованной стали рассчитана на 7-летнюю эксплуатацию. Аналогичная система с применением покрытия прослужит вдвое, а то и вчетверо дольше, смотря какими свойствами будут обладать защитные компоненты.

Фасады, изготовленные из алюминия или нержавеющей стали, способны сохранять отличную функциональность до пятидесяти лет.

Если вы обратитесь к нам, мы по всем правилам смонтируем вентфасад на вашем здании, которое многие десятилетия будет радовать вас своим видом.

Монтаж и демонтаж навесных вентилируемых фасадов Альт-фасад

Вентфасад по своим  качествам - защита здания от воздействия внешней среды, индивидуальный внешний вид, долговечность, теплоизоляция и звукоизоляция, простота в эксплуатации и легко ремонтируется, заметно превосходит штукатурку и покраску.   Вентфасад не только функционален, но и имеет красивый внешний вид. Демонтаж и монтаж всех навесных вентилируемых фасадов на сегодняшний день проводится везде, так как такая внешняя отделка позволяет  продлить срок эксплуатации любого жилого, офисного или промышленного сооружения.

В первую очередь необходимо провести полное исследование фасада и заказать рабочий проект навесной фасадной системы, а потом приступать к монтажу. Все работы производят поэтапно, с выполнением техники безопасности.



Рассмотрим монтаж навесных вентилируемых фасадов.

Технология монтажа проста и может производиться в любое время года, при любых погодных условиях и может ремонтироваться в любом климате.

  • Подготовка поверхности. Если здание новое, то подготовительные работы не нужны. Если здание старое, необходимо убрать светильники, рекламу, декоративные элементы. Большие трещины необходимо заделать, удалить плесень и грибок.

  • Разметка поверхности. Устанавливаются маячки для крепления кронштейнов.

  • Монтаж каркаса. В намеченных ранее местах устанавливаются кронштейны с помощью анкеров (шляпки которых закрашивают, во избежание коррозии). Под кронштейн устанавливают прокладку, для того, чтобы кронштейн максимально плотно прилегал к стене.

  • Установка утеплителя. Размещение утеплителя начинают снизу фасада, к верхней части здания в шахматном порядке, чтобы зазоры были не более 2мм.

  • Монтаж направляющих на кронштейны. Закрепление профилей на несущие кронштейны производят с помощью специальных заклепок.

  • Монтаж облицовки вентилируемого фасада. Поверх направляющих крепятся плиты выбранной облицовки.

Все монтажные работы проводятся согласно ГОСТ и СНИП, в любое время года.

Демонтаж вентилируемых фасадов необходим при повреждении фасада, работы эти  достаточно просты, но требуют выполнения специалистами, чтобы не повредить остальную часть фасада.



При необходимости выполняется полный или частичный демонтаж. В основном делают частичный демонтаж, часто необходимость в нем возникает, когда производится замена окон.

Современные вентилируемые фасады - это высокотехнологичные конструкции, требующие профессионального  монтажа. Если монтаж произведен по всем правилам,  то он прослужит в течение 30-50 лет.



Возврат к списку

Остались вопросы?

Устройство вентилируемых фасадов

Родиной навесных вентилируемых фасадных систем в их современном виде принято считать Германию. Начиная с 1950-х годов, там проводились научные исследования, были разработаны конструктивные элементы и технология монтажа вентилируемого фасада.

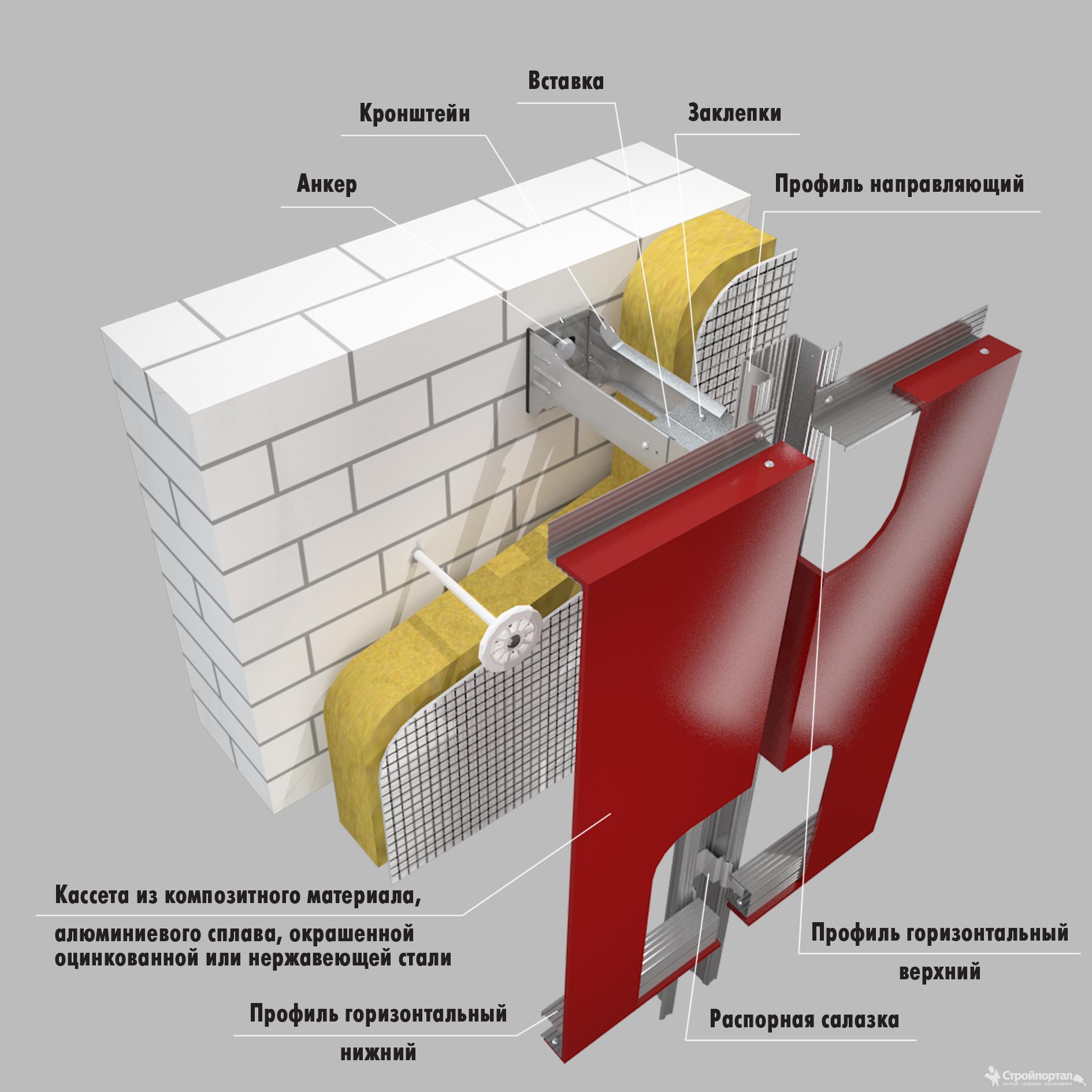

Вентилируемый фасад представляет собой навесную многослойную конструкцию, составными частями которой являются:

- Декоративный облицовочный материал (керамогранит, алюминиевые композитные панели, планкен (деревянная фасадная доска), металлический, виниловый сайдинг, натуральный гранит, кирпич и пр.)
- Так называемая Подсистема, представляющая собой каркас с крепежными изделиями (стальной оцинкованный, стальной нержавеющий или алюминиевый каркас)
Все элементы крепления вентилируемой фасадной системы являются универсальными, что позволяет решать сложные  архитектурные и конструкторские задачи от классических до ультрасовременных.
Дополнительное утепление стен здания. К стене крепится минераловатный утеплитель, на цокольной части здания используется экструзионный (пенополистирольный) утеплитель. Он не пропускает и не впитывает влагу.
Вентиляционный зазор, роль которого сводится к обеспечению постоянной вентиляции пространства между стеной и облицовочным материалом с целью недопущения скопления в нем влаги.
 При этом величина зазора между утеплителем и фасадом здания  должна быть от 40 мм и выше, что определяется либо требованиями производителей вент-фасадов или регламентируется стандартами.





ОСНОВНЫЕ ДОСТОИНСТВА ВЕНТИЛИРУЕМЫХ ФАСАДНЫХ СИСТЕМ:

- Возможность использования различных облицовочных материалов (керамогранит, алюминиевые композитные панели, планкен (деревянная фасадная доска), металлический, виниловый сайдинг, натуральный гранит, кирпич и пр.)
- Широкая возможность цветовых комбинаций (карта цветов) — фирменные карты цветов производителей, RAL
- Высокие тепло- и звукоизоляционные характеристики системы
- Благодаря слою утепления, «точка конденсации» выносится за пределы несущей стены здания
- Значительное сокращение затрат на отопление здания
- Долговечность: срок безремонтной эксплуатации систем навесных вентилируемых фасадов — до 50 лет
- Устойчивость фасадной системы к атмосферным воздействиям
- Быстрый монтаж фасадной системы в любое время года
- Применение навесного фасада снимает проблему перегрева стен в летние месяцы
- Ремонтопригодность в случае частичного повреждения.

Декоративная отделка наружных стен здания – один из способов формирования архитектурного стиля, но вместе с тем облицовка должна справляться и с сугубо утилитарными функциями. Выбирая вентилируемые фасады, как вариант для облицовки, застройщик одновременно решает эти две задачи: создает эстетически привлекательный строительный объект, одновременно надежно защищенный от неблагоприятных природных факторов.



Звоните, мы уже готовы принять Ваш заказ.
Гарантируем долговечность и высокие эксплуатационные показатели выполненных нами работ.
