Новинки > Цементно-стружечные плиты ТАМАК
Группа Компаний «СТЕНА» является официальным дилером ТАМАК ЦСП
Цементно-стружечные плиты ТАМАК
Цементно-стружечные плиты ТАМАК — это монолитные плиты плотностью 1250-1400кг/м3, толщиной 8-36 мм с гладкой или твердой поверхностью, применяемые в технологии «сухого монтажа».
Высокое качество ЦСП ТАМАК обеспечивается строгим контролем качества в соответствии с ГОСТ 26816-86 (ЦСП-1 высшее качество) и европейским стандартом EN 634-2
|
Вид применяемой конструкции |
Толщина ЦСП, мм |
|
1. Перегородки каркасные (обшивки) |
8, 10, 12, 16, 20, 24 |
|
2. |
8, 10, 12, 16 |
|
3. Наружные каркасные стены (обшивки) |
10, 12, 16, 20, 24 |
|
4. Сборная стяжка под плоскую кровлю |
12, 16,20, 24 |
|
5. Пол чердачного перекрытия |
12, 16,20, 24 |
|
6. Основание под полы |
20, 24, 36 |
|
7. Подоконные плиты |
24, 36 |
Облицовка колонн, ригелейЭкологичность
ЦСП ТАМАК — это экологически чистый материал. В ЦСП не содержится фенольных, формальдегидных и других ядовитых соединений.
Плиты изготавливаются путем прессования отформованной смеси, состоящей из стружки древесины хвойных пород, портландцемента, минеральных веществ и воды.
Состав ЦСП ТАМАК в процентах к общему объему массы составляет:
Плита является твердым монолитным материалом. Выделение пыли, газов и паров из плит невозможно в связи с минерализацией содержащихся веществ и применяемой технологии производства.
Пожаробезопасность
При пожарах в помещениях плиты не образуют дыма, не выделяют токсичных газов и паров.
Испытание на огнестойкость конструкций вентфасадов с облицовкой ЦСП ТАМАК 8мм
(класс К0, ГОСТ 31251-2003). 45 мин.

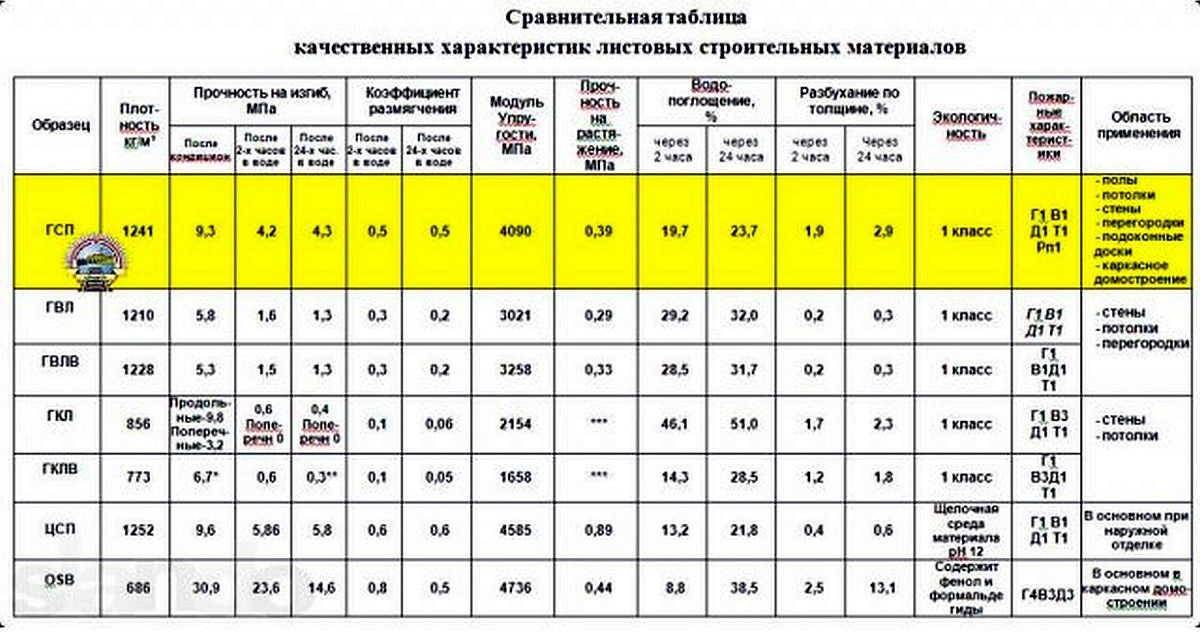

Сравнительные характеристики пожарной безопасности
|
Показатели |
ЦСП ТАМАК |
OSB |
|
Группа горючести |
Г1 слабогорючие |
Г4 сильногорючие |
|
Группа воспламеняемости |
В1 трудновоспламеняемые |
В3 легковоспламеняемые |
|
Группа распространения пламени |
РП1 нераспространяющие |
РПЗ умереннораспространяющие |
|
Дымообразующая способность |
Д1 малая |
Д3 высокая |
|
Класс опасности по токсичности |
Т1 малоопасные |
Т3 высокоопасные |
Надежность
ЦСП ТАМАК является прежде всего конструкционным материалом, придающим каркасным конструкциям жесткость.
В процессе производства стружечно-цементный ковер формируется из четырех слоев: наружные слои из мелких, внутренние из более крупных фракций стружки. Набранный ковер подвергается прессованию.
|
Испытание ЦСП ТАМАК 12 мм на предельные нагрузки навесных конструкций. Общий вес 406,5 кг, две точки подвеса. |
Крепления, использованные при испытаниях. |
Испытание ЦСП ТАМАК 24 мм на изгиб. Пролет 600 мм, предельная нагрузка 350 кг. |
Следует отметить еще одно свойство — возможность применения конструкций зданий с обшивками из ЦСП в сейсмоопасных районах и зданиях повышенной этажности.
После землетрясения в г. Спитак (Армения) в декабре 1988 г. для ликвидации его последствий в ЦНИИСК была проведена большая работа по изучению опыта строительства деревянных панельных домов в сейсмоопасных районах.
Устойчивость к влаге
Наиболее широко плиты используются в качестве обшивок панелей с деревянным каркасом в малоэтажном домостроении (рис. 5). Плиты не только придают деревянному каркасу дополнительную жесткость, но и служат в качестве защиты от атмосферных воздействий. Несущие и ограждающие конструкции дома с обшивкой из ЦСП ввиду ее гладкой поверхности не требуют дополнительной обработки. Поэтому для внешней отделки дома наружные поверхности стен достаточно просто окрасить.
ЦСП ТАМАК обладает существенным преимуществом по водопоглощению, по сравнению с некоторыми другими плитными материалами.
Биостойкость
ЦСП ТАМАК противостоит воздействию грибков, жуков — древоточцев, домашних грызунов. Важно отметить, что эта биостойкость достигается не за счет введения в состав ЦСП каких-то специальных антисептиков и не за счет поверхностной обработки антисептиком. Антисептик образуется в массе самой ЦСП в процессе превращения цемента в бетон, так как побочным продуктом этого процесса является гидроксид кальция, создающий сильнощелочную среду, препятствующую развитию плесневых грибков.
Морозостойкость
Морозостойкость является одним из серьезных преимуществ ЦСП, расширяющих географию их использования.
Так, нормативная величина снижения прочности при изгибе после 50 циклов не превышает 10%. На практике значение данного показателя ниже. Длительный опыт применения конструкций с ЦСП в зданиях различного назначения в Якутии, Ханты-Мансийске подтвердил высокие эксплуатационные свойства материала.
Цементно-стружечная плита (ЦСП) – характеристики и применение нешлифованных ЦСП
Отходы производства строительных материалов используются для производства готовых сухих плит, одним из примеров которых может служить ЦСП. Прочные и легкие изделия служат для решения многих задач, в процессе обустройства помещений самого разного назначения. Цементно-стружечные плиты отличаются хорошими эксплуатационными характеристиками и способствуют ускорению отделочных работ.
Содержание
Что представляет собой плита ЦСП?
В названии листового материала для отделочных работ отражены основные строительные материалы, применяемые в его производстве. Кроме стружки, используемой в виде тонкой щепы, до 30 мм длиной, получаемой в процессе деревообработки, в состав цементно-стружечной плиты входит портландцемент высокой марки.
К цементному раствору с древесным наполнителем, для большей прочности добавляют жидкое стекло и алюминиевый сульфат.
К сухим составляющим добавляют около 8% воды, а затем высушивают и прессуют в виде стандартных листов.
На рынке строительных материалов можно встретить цементно-стружечную плиту улучшенного качества. Она состоит из 3-х слоев, средний из которых делают из древесной щепы мелкой фракции. С двух наружных сторон его прикрывают гладкими поверхностями, состоящими из крупной стружки.
Монолитный листовой материал, состоящий из нескольких слоев, отличается большей прочностью и долговечностью. Некоторые плиты выполнены с готовой фактурой на лицевой стороне, имитирующей кладку из кирпича или разнообразные виды декоративной штукатурки. После установки такие поверхности остается только покрасить.
Плюсы
Искусственные плиты широко используются в разных видах отделочных работ, так как обладают высокими показателями сопротивления механическим нагрузкам, воздействию влаги и перепадам температур.
Экологически безопасный материал не содержит опасных для жизни веществ, поэтому может служить прекрасной отделкой для наружных и внутренних поверхностей зданий.
Даже при самых низких показателях термометра цементно-стружечные плиты не трескаются и не деформируются. Декоративные и технические качества листового материала позволяют применять его в сочетании с различными видами облицовки.
Легкость обработки ЦСП пилами и сверлами используется для быстрой установки материала на стены, полы и потолки. При этом, поверхности одновременно выравниваются, без дополнительных расходов времени на штукатурку. Еще одним большим плюсом считается высокая степень теплоизоляции наружных стен, с помощью готовых листов.
Минусы
Кроме очевидных плюсов, искусственный листовой материал имеет и часть недостатков. Использование плит для облицовки фасадов ускоряет рабочие процессы и заметно утепляет здание, но срок их эксплуатации ограничивается 15-ю годами.
Наличие утрамбованного цемента в составе плит делает их довольно тяжелыми. Так, вес одного стандартного листа, толщиной около 10 мм, доходит до 50 кг, что требует привлечения помощников и технических средств, при установке.
Преимущества применения
Подобно большинству листовых материалов, цементно-стружечные плиты применяются для выполнения сухой облицовки стен, полов и потолков. Особенно они оправдывают свое предназначение при сооружении каркасных зданий малой этажности. Кроме повышения прочности дома, они утепляют ограждающие конструкции и упрощают отделочный процесс.
Плиты на основе цемента и стекловолокна отличаются хорошей устойчивостью к возгораниям, а во время пожара выделяют минимальное количество дыма, замедляя распространение огня. Благодаря обшивке искусственными цементно-стружечными плитами, жесткость конструкций каркасного здания возрастает, вместе с его безопасностью.
Сферы использования ЦСП
Строительный опыт показывает, что листовой цементно-стружечный материал может широко применяться во многих ремонтных и отделочных операциях. Его используют в промышленных сооружениях, офисных и общественных зданиях. Среди них такие постройки, как ангары, гаражи, складские помещения, спортивные залы, дошкольные и школьные заведения, гостиницы и лечебницы.
При использовании тонких, но плотных и тяжелых листов, необходимо учитывать дополнительную нагрузку на фундамент и каркасные конструкции зданий. Значительный вес затрудняет установку плит на высоте малоэтажной застройки. Для работы с этим материалом приходится задействовать дополнительное количество рабочих и минимальное техническое оснащение, которое может быть представлено в виде подъемной лебедки.
Для наружной и внутренней отделки
Присутствие высококачественного цемента и пластификаторов в составе ЦСП придает листовому материалу устойчивость к воздействию повышенной влажности и замедляет образование биологических поражений.
Плиты хорошо переносят любые климатические особенности местности, при использовании их в наружных видах отделки. Они лучше других материалов подходят для устройства вентилируемых фасадов жилых домов, строительства подсобных и санитарно-технических сооружений.
Цементно-стружечные листы являются популярным материалом для внутренней обшивки черновых полов, потолков, стеновых конструкций, подоконников и перегородок.
Они представляют собой прочную и огнестойкую отделку для многих жилых и технических строений.
Для разного применения изготовляют грубые и шлифованные плиты, которые можно красить или покрывать обоями, без дополнительного оштукатуривания и выравнивания ограждающих конструкций.
Технические характеристики плит ЦСП
Срок использования сравнительно нового отделочного материала пока слишком мал, чтобы судить о его эксплуатационных показателях, на протяжении многих лет. О перспективах использования пока можно делать выводы на основе начальных технических показателей.
Размеры
В продажу поступают листовые материалы нескольких стандартных параметров, среди которых: 2,7Х1,25 м, 3,0Х1,25 м и 3,2Х1,25 м. Толщина плиты оказывает непосредственное влияние на ее вес, который учитывается при проектных расчетах, транспортировке и монтаже. Так, плита толщиной 8 мм может весить до 41 кг, а с аналогичным показателем в 26 мм ее тяжесть увеличивается до 142 кг.
Способы крепления
Смысл использования ЦСП часто состоит в утеплении и создании вентилируемых фасадов, поэтому их устанавливают на деревянные рейки или металлический профиль, с помощью саморезов.
Плотность и практичность
Уплотнение плит в процессе производства делает их достаточно прочными для фасадной отделки. Внутри помещений стены, покрытые ЦСП, обладают хорошей несущей способностью, чтобы выдерживать небольшие бытовые нагрузки, такие как навешивание полок или настенных тумбочек.
Тепловые и влажностные изменения
В строительной физике учитывается температурное и влажностное расширение для любых материалов. В случае измерения этих показателей для цементно-стружечных плит, оно находится на нижних границах. Даже при установке в помещениях с повышенным уровнем влажности, коэффициент намокания плит составляет всего 1,5%.
Прочность и особенности установки
Строительный материал на основе цемента обладает хорошей прочностью при вертикальных стабильных нагрузках, однако показывает склонность к деформациям при воздействиях на изгиб.
Используя ЦСП в качестве чернового пола, можно не сомневаться в его надежности, но укладывая его на лаги, можно вскоре получить провалы в местах пустот. Поскольку плиты отличаются высокой устойчивостью к влажности, с их помощью можно утеплять пол в санузле и на первом этаже, монтируя его на цементную стяжку.
Пожарная опасность и морозостойкость
Дополнительным плюсом в использовании ЦСП является его устойчивость к огню, характеризованная запасом в 50 минут, от возгорания до разрушения. Прочность материала изменяется всего на 10%, после многочисленных циклов замерзания и разморозки.
Правила обработки, пиления и сверления плит ЦСП
Высокая плотность листов из цемента в сочетании с жидким стеклом требует использования электроинструментов в процессе его обработки. Для нарезания фрагментов плиты нужного размера рекомендуется применять дисковые пилы с алмазным или победитовым напылением, вставленные в циркулярную пилу или болгарку.
Отверстия в цементных плитах сверлят электродрелями, с победитовыми сверлами.
Правила применения ЦСП в строительных работах
Особые характеристики материала подразумевают необходимость выполнения правил по его установке и эксплуатации, что гарантирует долговечность.

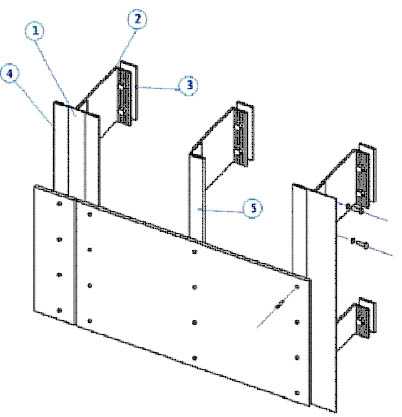

Отделка фасада и потолка
Поверхности, не имеющие изгибающей нагрузки, предварительно обшивают каркасом из деревянного бруска, габаритами 50Х50 мм, или металлопрофилем. Расстояние между вертикальными каркасными деталями диктуется стандартом плиты.
Производство СИП-панелей из ЦСП
Введение в технологию строительства домов из готовых СИП-панелей стало возможным после изобретения, такого прочного и сравнительно тонкого материала, как ЦСП. Плиты закрывают слой утеплителя из пенополистирола с внутренней и наружной сторон. Они являются не только дополнительной теплозащитой, но и гарантией прочности каркаса панели.
ЦСП в качестве опалубки
Обустройство ленточных фундаментов происходит с помощью сплошной опалубки, которая бывает многоразовой или несъемной.
Как раз для второго варианта чаще всего используют цементно-стружечную плиту, толщиной от 16 до 20 мм. Установка опалубки из листового материала производится строго в вертикальном положении, а элементы затяжки могут быть металлическими или деревянными.
Сравнительно новый строительный материал находится в стадии испытания временем. Однако уже имеющийся опыт его использования показывает хорошие эксплуатационные результаты. Прочность, экологическая безопасность и декоративная привлекательность делают его все более популярным видом отделки, подходящим для различных климатических условий.

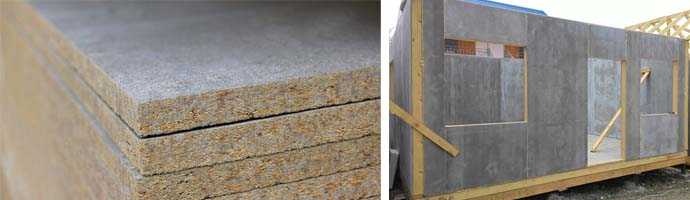

Фото ЦСП
