Монтаж вентилируемого фасада из керамогранита: технологическая карта, рекомендации по установке. На протяжении десятков лет инженеры-строители старались найти естественный и самый эффективный способ для того, чтобы удалить излишки влаги из стен здания.

Так были разработаны вентилируемые фасады из керамогранита – новейшая технология обустройства предполагает выполнить пошагово сложный комплекс строительных и монтажных работ. Давайте попробуем разобраться со всеми сложностями и тонкостями технологии.

Что такое вентилируемый фасад?

Керамогранитный вентилируемый фасад – это сложная система. Как показывает практика, можно сделать вывод – от того, насколько правильно будет соблюдена и выполнена технология монтажа фасада, будет зависеть износоустойчивость здания в будущем.

Важно! Ошибки и несоблюдение технологии будет проявляться уже в первые годы использования постройки. Часто такие ошибки отражаются на неправильной работе вентилируемой системы фасада, и приводит ее сначала к частичному, а после и к полному выходу из строя.

Технология установки вентилируемого фасада из керамогранита

Все этапы монтажа вентилируемого фасада из керамогранита в деталях

Этап №1 – подготовка

Как уже было верно подмечено, фасада вентилируемый, а значит, это сложная система. Из-за этого инженеры разработали список подготовительных мероприятий, которые следует выполнить в строгом порядке. Он даже был утвержден на уровне законодательства и записан в СНиП 3.01.01-85 «Организация строительного производства».

Обратите внимание, что выполнять установки фасада при низкой температуре или сильном ветре строго запрещено!

Также следует позаботиться о безопасности людей, и для этого нужно:

  • Установить границы опасных зон в трех метрах от стен здания.
  • Размесить на этой границе требуемые для работы материалы, оборудовать помещение мастерской для сборки конструкции.
  • Не работать при сложных погодных условиях.
  • Соблюдать ТБ.

Понятно, что такие нюансы по большей части относятся к многоэтажному строительству. Но если вы решили создать такую систему в дачном доме собственноручно, но будет лишним придерживаться всех норм и правил, чтобы обезопасить себя и жильцов от форс-мажоров.

Этап №2 – разметка точек установки кронштейнов

Перед началом монтажа фасада из керамогранита следует провести разметку точек в тех местах, где на стенах здания будут установлены несущие и опорные кронштейны для системы вентиляции.



Важно! Разметку следует производить строго по проектно-технической документации, которую разработали опытные инженеры-архитекторы  с наличием воздушного зазора.

Разметку следует проводить поэтапно – для начала определите для разметки маячные линии, а именно нижнюю горизонтальную  и две крайние вертикальные линии.

Полезный совет: для определения крайних точек используйте нивелир. После того, как точки будут отмечены краской-несмывайкой, следует отметить промежуточные засечки, на которые в будущем будут устанавливаться кронштейны. Для этого потребуется рулетка и лазерный уровень. Вертикальные линии буде легко отметить, если с парапета здания опустить отвесы.

Этап №3 – установка кронштейнов

По инструкции установки понятно  все, но особое внимание уделите креплению кронштейнов:

  1. При помощи перфоратора пробурите отверстие.
  2. В отверстие установите паронитовую прокладку.
  3. Установите несущие кронштейны, и для этого используйте анкерные дюбеля и шуруповерт.

Этап №4 – обустройство гидро- и ветрозащиты + теплоизоляция

На этом этапе предполагается выполнение таких работ:

  1. Повесьте плиту утепления через прорези кронштейнов.
  2. Навесьте полотнища мембраны, защищающей от ветра и воды, и временно ее прикрепите.
  3. После начинайте навешивать плиты в шахматном порядке. Не забывайте, что между плитами не должно быть сквозных щелей.
  4. При необходимости плиты теплоизоляции можно подрезать при помощи обычных ручных инструментов.
  5. Если в проекте предусмотрено выполнение утепления в два слоя, то:
  6. Потребуются тарельчатые дюбеля, при помощи которых внутренние плиты следует крепить к стене. На одну плиту идет не меньше 2 дюбелей.
  7. Наружные плиты устанавливайте в шахматном порядке. Крепление такое же, как и в предыдущем способе.
  8. Обратите внимание, что следует строго соблюдать нахлест – он должен быть не меньше 10 см. Через плиты и пленку высверлите отверстия в стене. В них требуется установить тарельчатые дюбеля. Устанавливайте плиты утеплителя, начиная с нижнего ряда.
    Важно!
    Плиты утеплителя следует заранее устанавливать на цоколь или стартовый профиль. После установку следует производить снизу вверх.

Теперь перейдем к следующему этапу – установке направляющих.

Этап №5 – установка направляющих

К кронштейнам, которые регулируются, следует прикрепить вертикальные направляющие профили, и для этого нужно:

  1. В пазы несущих и опорных кронштейнов установить профили.
  2. Зафиксировать профили к несущим кронштейнам заклепками.
  3. Установите профиль свободно при регулируемых опорных кронштейнах. Это поможет обеспечить беспрепятственное перемещение по вертикали, а это исключит температурные деформации.
  4. Там, где стыковки вертикальные, следует оставить зазор от 0.8 до 1 см. Это даст возможность исключить деформацию из-за скачков температуры и влажности.
  5. Произведите установку противопожарных отсечек.

И перейдем к последнему шагу.

Этап №6 – обустройство облицовки посредством керамогранита

Обустройство облицовки сложно описать, и намного полезнее и информативнее будет, если вы просмотре видео.

Возможные ошибки

Отдельно хочется поговорить о самых распространенных ошибках, которые возникают в процессе:

  • Установка несущего каркаса в мороз. Так, после установки в морозы при повышении температуры есть высокая вероятность того, что крепежи ослабнут, и подсистема крепления начнет терять свою прочность и жесткость.
  • Установка кронштейнов без компенсационной прокладки.
      Это приведет к постепенному ослабеванию крепежа из-за того, что материал будет при каждом цикле сжиматься и разжиматься под действием температур.
  • Совпадение швов при установке нескольких слоев утепления. Из-за этого будут образовываться мостики холода, что существенно снизит эффективность теплоизоляции.
  • Установка клямеров слишком близко. Из-за этого плита будет плотно входить в крепежи и тогда при нагревании под солнцем плита попросту может лопнуть и это вызовет внутреннее напряжение.

Постарайтесь избегать таких ошибок, и тогда результат точно будет радовать вас на протяжении долгого времени.

Заключение и рекомендации

Подведем итоги. Перед тем, как выбрать тип работ по монтажу вентилируемого фасада из керамогранита, следует принять во внимание такие факторы:

  • Размер дома.
  • Особенности климата – температура, преобладающее направление ветра, среднее количество осадков за год.
  • Бюджет и дизайнерский вид.

Несущие элементы каркаса должны быть сделаны только из металла, иначе в местах контакта будут появляться токи, которые ускоряют коррозию. Никогда не следует экономить на прочности кронштейнов, следует покупать только самые лучшие и надежные. Керамогранит достаточно тяжелый, не забывайте об этом.

Проводите строительные работы только в хорошую погоду, если есть вероятность, что пойдет дождь – постарайтесь защитить конструкцию от попадания в нее воды. Производителя говорят, что устанавливать конструкции можно только при температуре воздуха, которая не ниже -15 градусов, но лучше так не делать. Дело не в том, что конструкции могут не выдержать, а в том, что работать при морозе сложно.

Как следствие – может нарушиться технология, появятся ошибки при разметке или установке элементов. Помимо этого, снег, который попадет на минеральную вату, растает, а при увеличении влажности материала лишь на 5% теплопроводность повысится на все 50%.

Для плит из керамогранита следует обязательно установить горизонтальные и вертикальные несущие профили. Благодаря комбинированному каркасу нагрузка на изгибе будет распределяться равномерно. Так конструкция станет долговечной и надежной. При нарушении прочности фиксации вертикального профиля нагрузку будут выдерживать горизонтальные или наоборот. Недостаток такой системы заключается в увеличении стоимости, но лучше не экономить на безопасности.

Также аккуратно устанавливайте обрамления и примыкания, боковые торцы следует закрывать только сплошными плитами. Важную роль отведите цоколю и местам, которые примыкают к кровле. Постарайтесь исключить попадание влаги, но вентиляцию закрывать не нужно.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

из керамогранита, инструкция, схема, видео

Содержание:

  1. Инструкция по установке вентилируемых фасадов
  2. Вентилируемый фасад: технология установки кассет из различного материала
  3. Цена вентилируемого фасада с монтажом

Монтаж вентилируемого фасада — это сложный процесс, который требует квалифицированного подхода и профессиональных навыков. В противном случае облицовка здания будет выглядеть некачественно.

Исходя из практического опыта, можно смело утверждать, что повреждения, появляющиеся на вентилируемых фасадах в течение 3-4 лет эксплуатации, являются результатом некомпетентности строительной бригады.



Помимо дефектов, возникающих на фасаде строения вследствие неграмотного монтажа, плохо смонтированные композитные панели могут сорваться под действием сильных ветров.

По этим причинам монтаж вентилируемых фасадов должен производиться под надзором квалифицированного специалиста, который имеет достаточный опыт обращения с навесными типами фасадов и способен поэтапно направлять действия стройбригады.

Ниже рассмотрено, как монтировать вентфасад правильно.

Инструкция по установке вентилируемых фасадов

Монтаж фасадов навесного типа осуществляется с соблюдением определенной последовательности действий. При этом понадобятся следующие принадлежности:

  • комплект вентфасада;
  • электродрель;
  • шуруповерт или отвертка;
  • строительный нож;
  • парапетный отвес;
  • лазерный уровень;
  • рулетка;
  • несмывающаяся краска (для разметки).

Перед монтажными работами потребуется произвести подготовительные процедуры, которые включают в себя следующие действия:

  1. Огородить участок, где проводятся строительные работы, таким образом, чтобы посторонние случайно не попали в эту зону. Интервал между ограждением и зданием должен составлять как минимум 4 м.
  2. Производя установку подъемников, необходимых для монтажных работ, потребуется осмотреть их на наличие поломок и неисправностей.
  3. Стройплощадка должна быть оборудована специальными помещениями под инвентарь. В них будут подготавливаться фасадные панели и собираться каркасные конструкции. Некоторые из помещений будут использоваться в качестве склада для оборудования.

Стоит обратить внимание: установка вентилируемых фасадов в условиях густого тумана, сильного ветра и сильных атмосферных осадков категорически запрещается.

Разметка пунктов под монтаж кронштейнов

Прежде чем начнется размещение опорных профилей, потребуется разметить внешнюю площадь здания для грамотного монтажа кронштейнов.

При разметке пунктов нужно ориентироваться на мануал, идущий вместе с комплектом композитных фасадных панелей. По умолчанию вертикальный интервал между кронштейнами составляет 50 см.

Горизонтальный интервал более вариативен, поэтому его рассчитывают исходя из ширины фасадных кассет.

Для начала необходимо сделать отметки по краям площади стены, предназначенной для монтажа вентфасада. Вертикальная разметка осуществляется при помощи отвесов, а горизонтальная при помощи уровня.

При этом пометки нужно делать краской, которая не смоется под воздействием влаги. Остальные пункты надо отметить с помощью измерительного прибора, лазерного уровня и парапетных отвесов, соблюдая одинаковый интервал. После этого можно приступать к монтажу кронштейнов.

Установка опорных кронштейнов

Монтаж должен осуществляться поэтапно:

  • при помощи строительной дрели необходимо просверлить отверстия в размеченных пунктах стены;
  • прежде чем начнется установка кронштейнов, нужно разместить прокладки из паронита при помощи дюбелей;
  • установка опорных кронштейнов вентфасада осуществляется посредством анкерных дюбелей, которые закрепляются специальной отверткой.

Установка тепловой изоляции и ветровой защиты

Обустройство тепловой изоляции и ветровой защиты осуществляется следующим образом:

  • в теплоизоляции проделываются вертикальные прорези под выдвижки кронштейнов, после чего она плотно размещается на них;
  • поверх тепловой изоляции таким же образом размещается ткань ветровой защиты, которую необходимо временно укрепить;
  • поверх ветровой защиты просверливаются проемы под дюбели-грибки, которые прибиваются в 5 местах плиты утеплителя.

Схема теплотехнического расчета, указанная в мануале теплоизоляционного комплекта, поможет определить необходимую толщину утеплителя. Дюбели-грибки должны прибиваться не ближе 5 см расстояния к краям теплоизолятора.

Размещение тепловой изоляции осуществляется с нижней части фасада, таким образом производится дальнейшее утепление в сторону верхней части здания.

Плиты утеплителя размещаются в шахматном порядке так, чтобы между ними не образовывались зазоры большого размера. Максимальное расстояние между плитами не должно превышать 2 мм.

Необходимо надежно укреплять утеплитель во время монтажных работ, так как его запросто может сорвать ветром из-за сверхлегкости теплоизоляционного материала (пенополистирол, пенопласт).

Важно знать: края дополнительных плит потребуется срезать специальным ножом. Не рекомендуется отламывать их вручную из-за особенностей структуры утеплителя.

Если теплоизоляция накладывается 2-мя слоями, необходимо прикрепить 1-ый слой 3-мя дюбелями-грибками. 2-ой слой прикрепляется по тому же принципу, что и однослойное утепление. При этом потребуется немного сместить теплоизолятор таким образом, чтобы он покрывал горизонтальные и вертикальные швы внутренней плиты.

Установка опорных профилей

В пазы выдвижных кронштейнов необходимо вдеть опорные профили и зафиксировать их при помощи специальных заклепок. При закреплении к выдвижке кронштейна необходимо размещать опорный профиль более свободно, что позволит компенсировать температурную деформацию при движении по вертикали. Рекомендуемая величина зазора в зонах стыка составляет 8-10 мм.

Устанавливая вентилируемые фасады, обязательно следует позаботиться о пожаробезопасности внутренней части. Для этого размещаются противопожарные отсеки.

Вентилируемый фасад: технология установки кассет из различного материала

Композитные панели вентилируемых фасадов изготавливаются из различных материалов, в число которых входят керамический гранит и алюминий.

Технология монтажа вентфасада на основе керамического гранита осуществляется в следующем порядке:

  1. Производится разметка под отверстия на опорных профилях, куда в дальнейшем будут закрепляться кляммеры.
  2. Осуществляется высверливание отверстий по краям кассет вентфасада при помощи электродрели. Их величина должна составлять на 0,25 мм больше диаметра заклепки.

Вентилируемый навесной фасад — технология монтажа, видео:

При помощи заклепок к обрешеточной конструкции прикрепляются кляммеры. Вместе с тем осуществляется установка фасадных кассет из керамического гранита. Они крепятся саморезными винтами, идущими в комплекте с вентфасадом.

Схема установки вентфасада из алюминия определяется исходя из разновидности крепежа панелей, которые бывают либо с замком, либо без него.

Прежде чем закрепить панель, необходимо наклеить на замок двухстороннюю клейкую ленту, которая призвана упрочнить крепеж.

Далее панели закрепляются к вертикальным опорным профилям при помощи саморезных винтов. При этом нужно соблюдать последовательность при креплении панелей в замок.

Убедитесь в том что композитные панели имеют плотное соединение с каркасом. Не должно быть зазоров и перекосов, превышающих допустимую норму. Вся работа должна проводиться аккуратно, так как алюминий легко поцарапать и помять.

Цена вентилируемого фасада с монтажом

Стоимость вентилируемого фасада вместе с установкой зависит как от размера площади под обустройство, так и от материала композитных панелей.

Средняя цена на монтаж вентфасада из алюминия составляет 1500 р/м2. Это значение повышается, если панели фасада изготовлены из керамогранита или древесно-полимерного материала, так как их цена значительно дороже металлических вентфасадов.

stofasadov.ru

Инструкция по установке вентилируемого фасада из керамогранита

Инструкция по установке вентилируемого фасада из керамогранита

Для надежной защиты здания от воздействия погодных факторов все чаще применяют вентилируемый навесной фасад, выполненный из керамогранита. С его помощью у строения улучшается внешний вид, повышается теплосбережение, и обеспечивается хорошая терморегулировка. Конструкция представляет собой сложную систему, функциональность и долговечность которой зависит от точного соблюдения технологии монтажа вентфасада из керамогранита.

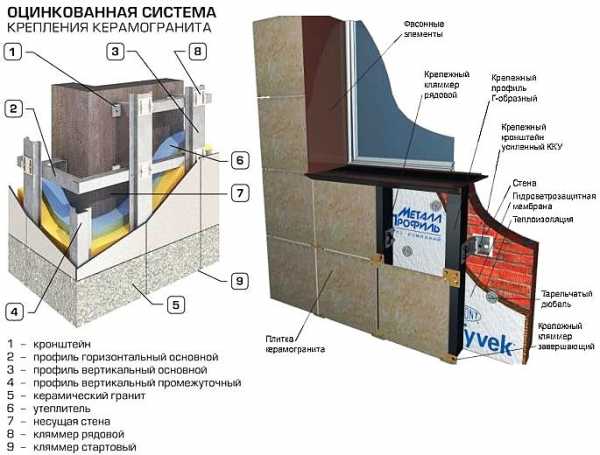

Навесной фасад данного типа состоит из каркаса и облицовки, роль которой выполняет керамогранит. В редких случаях вместо него ставят плитку из натурального камня, металла или пластика. Каркас изготавливают из металлопрофиля, прикрепляемого к стене, на который навешивается керамогранит. Конструкция собирается при помощи направляющего профиля, кронштейнов, анкеров, вставок и заклепок, и в собранном виде состоит из следующих элементов:

  • Каркас из металлопрофиля.
  • Теплоизоляционный материал.
  • Пароизоляция и вентиляционный просвет.
  • Наружная облицовка.

Подготовительные работы

Перед началом работ проверяются вертикальные и горизонтальные отклонения плоскости, на которой будут осуществляться работы, отвесом или теодолитом. Это позволит узнать, где понадобятся укороченные или удлиненные кронштейны. Делаются пометки расположения облицовки на стене с учетом толщины швов, что позволит приблизительно рассчитать расход плитки.

Для здания находится нулевая отметка, чтобы по ней ориентироваться в момент контроля горизонтального шва на облицовке фасада. Разбиваются вертикальные оси, равные размеру плитки плюс толщина шва.

Подсистема

Монтаж конструкции начинают с установки кронштейнов. Это самая нагруженная часть системы, и от прочности его посадки зависит устойчивость всей конструкции. Он состоит из неподвижной части, крепящейся к стене через прокладку, и подвижной, куда монтируется вертикальный профиль. Скрепляются части болтовым соединением через продолговатое отверстие в подвижной части, служащее для регулировки длины.

Второй вид кронштейна – угловой подвижный, он собирается аналогично простому и крепится на наружные углы. Выбор длины данных деталей зависит от неровности стены и толщины слоя утепления. Если длина кронштейна более 1100 мм, используют усиливающую шайбу, устанавливаемую под анкер. Под сам кронштейн обязательно подкладывается терморазрывная пластина.

Длина кронштейна рассчитывается так, чтобы между плитой и пароизоляцией была воздушная прослойка 50 мм.

Почти всегда стены здания неровные. Но монтаж панелей требует выровненной плоскости, для этого:

  1. Прибивается два кронштейна по верхним углам здания и бросаются отвесы.
  2. Натягивается шнур между кронштейнами для проверки кривизны стены, относительно данного показателя происходит ее промер.
  3. Кронштейны выравнивают относительно нити отвеса вертикально и по длине вылета с одновременным креплением их к стене. Так получается ровная вертикаль на одной стороне стены. Эта же операция повторяется на другой стороне.
  4. В полученной плоскости монтируются остальные крепления. Первый ряд крепится выше уровня земли на 50-60 см., чтобы на этом месте разместился подцоколь, который утапливается на глубину до 2,5 см.
  5. Расстояние между кронштейнами в горизонтальном и вертикальном направлении заложено проектом, и зависит от типа системы.
  6. Для нижнего подцоколя дополнительно устанавливаются кронштейны в горизонтальном положении.

Технология монтажа теплоизоляции

После крепления кронштейнов приступают к монтажу утеплителя. Для этого:

  1. Под кронштейнами в плите изоляционного материала прорезаются дыры, через которые металлические части проходят наружу. После размещения утеплителя щели заделываются кусками материала, которым производится утепление.
  2. Размещение теплоизоляционных плит на стене и их фиксация специальным крепежом с широкими шляпками. Стык между плитами должен быть заполнен.

Если утеплитель требуется разместить в два слоя, недопустимо совмещать швы. На углах плиты располагаются внахлест, полностью закрывая угол.

После монтажа утеплителя фасад защищается от проникновения влаги и ветра дышащей пленкой пароизоляции, которая не пропускает влагу вовнутрь, но позволяет ей испаряться из утеплителя. Сверху и сбоку она подгибается между утеплителем и стенкой. Ее фиксация происходит при помощи крепежа утеплителя с нормой расхода 5 шт/м². В месте стыковки нижний слой заходит под верхний внахлест на 10 см, чтобы исключить попадание внутрь стекающего конденсата. Все нахлесты пробиваются крепежом утеплителя.



Установка вертикального профиля

Части вертикального профиля делится на 3 вида:

  • Т-образный, для стыков плит;
  • Г-образный, для середины плиты;
  • Угловой профиль, ставится на проемы окон и дверей, и углы здания.

Перед началом монтажа обращают внимание на место стыка вертикального профиля. Нельзя допускать, чтобы он стыковался на кронштейне. Это производится между кронштейнами крепежной шиной. Фиксируют соединение обязательно на все клепки.

Крепление керамогранита

Крепление керамических плит производится на кляммера, которые бывают четырех видов:

  • Однозажимный боковой;
  • Двухзажимный боковой;
  • Двухзажимный верхний и нижний;
  • Четырехзажимный.

Между плиткой и кляммером вставляют уплотнительную прокладку. Если поставить без нее, жесткости крепления не будет. Порядок работ по креплению плитки следующий:

  1. По предварительно нанесенной отметке относительно «нуля» выставляется первый кляммер, и через просверленное отверстие соединяется клепкой.
  2. На него ставится плитка, и по ней крепится следующий. По этому принципу устанавливаются все остальные плитки.
  3. Установка откосов и отливов, которые заводятся под плитку. Обязательно ставятся пожарные отсечки.

Вентилируемый фасад из керамогранита – надежный, практичный и долговечный вид наружного покрытия. Вместе с тем, его монтаж отличается сложностью, что не позволит человеку без опыта проделать все операции без квалифицированной посторонней помощи. Качественное проведение работ невозможно без поэтапного выполнения всего процесса монтажа в полном соответствии с проектными документами опытными специалистами.

Источник: http://stroimsvoidom.com/

xn—-ctbbfhrd3bdemfbfpj4j.xn--p1ai

Все о навесном вентилируемом фасаде: Технология монтажа вентилируемых фасадов


     «Сложности ожидают там, где пытаешься упростить»

Г. Малкин


Навесной вентилируемый фасад – сложная инженерная система, надлежащее качество которой можно реализовать лишь при четком выполнении технологии строительно-монтажных работ. Как показывает практика, около 80% всех первоначальных повреждений на новых зданиях, возникают в течение первых пяти лет эксплуатации, и одной из причин этого являются ошибки, допущенные при монтаже вентилируемого фасада. Кроме этого ошибки монтажников могут привести к неправильному функционированию и как следствие значительному сокращению срока службы системы. Поэтому при устройстве вентфасада необходимо тщательно соблюдать технологию монтажа и осуществлять пооперационный контроль качества.

Как делать вентилируемый фасад?

Разберем поэтапно технологию монтажа конструкции навесного вентилируемого фасада. Перед монтажом необходимо выполнить проект или хотя бы рабочую раскладку облицовки и подсистемы по фасадам, рассчитать вентилируемый фасад по нагрузкам и подготовить ППР. Это позволит минимизировать расход материала и решит многие проблемы до их появления.

Также рассчитать количество материала на вентфасад (а также на витраж и мокрый фасад) можно с помощью специального калькулятора расчета фасадных систем.


Как пользоваться программой расчета фасадных систем мы разбирали в блоге.

1) Подготовительные работы

Прежде чем приступить непосредственно к монтажу вентилируемого фасада на объекте, необходимо выполнить организационно-подготовительные мероприятия в соответствии со СНиП 3.01.01-85 «Организация строительного производства». В том числе обозначить границу зоны, опасной для нахождения людей, подготовить и осмотреть фасадные подъемники, установить на строительной площадке инвентарные здания: для складирования материалов и мастерскую для подготовки конструкций к монтажу. Ширина опасной зоны должна быть не менее 3 м от стены здания. Монтаж следует выполнять в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции», с соблюдением техники безопасности по СНиП III-4-80. Выполнение работ по установке вентилируемого фасада в условиях гололеда, тумана, исключающего видимость в пределах проведения фронта работ, грозы и ветра со скоростью 15 м/с и температурой ниже -20ºС не допускается.

2) Разметка точек установки кронштейнов

Перед началом основных монтажных работ производиться разметка точек установки несущих и опорных кронштейнов на стене здания. Разметка проводится в соответствии с технической документацией к проекту на устройство навесного фасада с воздушным зазором.

На начальном этапе определяют маячные линии разметки фасада – нижнюю горизонтальную линию точек установки кронштейнов и двух крайних по фасаду здания вертикальных линий.

Крайние точки горизонтальной линии определяют с помощью нивелира и отмечают их несмываемой краской. По двум крайним точкам, используя лазерный уровень и рулетку, определяют и отмечают краской все промежуточные точки установки кронштейнов.

С помощью отвесов, опущенных с парапета здания, по крайним точкам горизонтальной линии определяют вертикальные линии.

Используя фасадные подъемники, отмечают несмываемой краской точки установки несущих и опорных кронштейнов на крайних вертикальных линиях.

3) Монтаж кронштейнов

Монтаж несущих кронштейнов подсистемы вентфасада выполняется в следующей последовательности:

1) Выполняется бурение отверстий в стене механизированным инструментом (перфоратором).со сверлом диаметром равным диаметру анкерного крепителя и глубиной на 5 мм больше длины дюбеля. Очистить отверстие от шлама. Не допускается установка анкерных крепителей в швы кирпичной кладки и на расстоянии менее 100 мм от края кирпичной кладки (наружные углы, оконные откосы).

2) Перед монтажом под каждый кронштейн через анкерный дюбель устанавливается паронитовая прокладка.

3) С помощью анкерных дюбелей выполняется установка несущих кронштейнов вентилируемого фасада инструментом вращательного действия (шуруповертом).

4) Монтаж теплоизоляции и ветрогидрозащиты

Устройство теплоизоляционного слоя и гидроветрозащитной пленки включает:

1) Навешивание на стену через прорези для кронштейнов плит утеплителя;

2) Навешивание полотнищ ветрогидрозащитной мембраны с перехлестом полотен 100 мм и временное их закрепление;

3) Высверливание через плиты утеплителя и ветрогидрозащитную пленку отверстий в стене для тарельчатых дюбелей в полном объеме по проекту и установка дюбелей.


Толщина и вид плит определяются исходя из теплотехнического расчета, о котором можно прочитать в соответствующей статье блога.

Расстояние от дюбелей до краев плиты утеплителя должно быть не менее 50 мм.

Монтаж плит утеплителя начинают с нижнего ряда, которые устанавливают на стартовый профиль или цоколь, далее установку ведут снизу вверх.

Плиты навешивают в шахматном порядке горизонтально рядом друг с другом таким образом, чтобы между плитами не было сквозных щелей. Допустимая величина незаполненного шва – 2 мм. Доборные теплоизоляционные плиты должны быть надежно закреплены к поверхности стены. Перед монтажом доборных теплоизоляционных плит их необходимо подрезать с помощью ручного инструмента. Ломать плиты утеплителя не допускается.

При двухслойном утеплении плиты внутреннего слоя закрепляют на стене тарельчатыми дюбелями в количестве не менее 2 штук на плиту. Теплоизоляционные плиты наружного слоя устанавливаются со смещением стыков по вертикали и горизонтали. Крепление внешнего слоя осуществляется аналогично однослойному варианту утепления.

5) Монтаж направляющих

Крепление к регулирующим кронштейнам вертикальных направляющих профилей включает:

– Установку профилей в пазы регулирующих несущих и опорных кронштейнов.

– Фиксацию профилей заклепками к несущим кронштейнам. В опорных регулирующих кронштейнах профиль устанавливают свободно, что обеспечивает его свободное перемещение по вертикали для компенсации температурных деформаций. Монтируемый профиль при помощи уровня выставить в вертикальное положение и закрепить на кронштейнах. Установка заклепок производиться в штатные отверстия кронштейнов, при их наличии. Через штатные отверстия в кронштейнах просверлить отверстия для заклепок в вертикальном профиле. Край отверстия должен находиться не менее чем в 10 мм от края профиля. Установить заклепку в отверстие и произвести клепку специальным инструментом для установки вытяжных заклепок. Продольная ось заклепки должна быть перпендикулярна скрепляемым поверхностям. Перекос заклепок не допускается.


В местах стыковки по вертикали двух следующих друг за другом профилей для компенсации температурных деформаций рекомендуется выдерживать зазор в пределах от 8 до 10 мм.

При монтаже также выполняется установка противопожарных отсечек, подробнее о которых можно узнать в статье Противопожарные мероприятия в навесном вентилируемом фасаде.

6) Монтаж оконных откосов и отливов



7) Монтаж облицовки


Технология монтажа вентилируемого фасада из керамогранита

Выполнение работ по установке керамогранитной плитки производиться в следующей последовательности:

1) Разметка отверстий на направляющих под крепление кляммеров согласно чертежам рабочей документации.

2) Сверление отверстий в направляющих вентилируемого фасада с помощью механизированного инструмента – электродрели. Отверстие должно быть на 0.2 мм больше диаметра заклепки.

3) Установка кляммеров в проектное положение и крепление к каркасу через просверленное отверстие заклёпками, указанными в проекте. Одновременно устанавливается облицовочная керамогранитная плитка. Самонарезающие винты применяются только как монтажный элемент.


Технология монтажа вентилируемых фасадов из металлических кассет

Монтаж металлических кассет проходит в зависимости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок.

Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

Контроль качества монтажа вентилируемых фасадов

При контроле качества монтажа проверяется соответствие проектных и фактических данных с учетом предельных отклонений. Состав контролируемых показателей и предельные отклонения приведены в таблице.


Типовую технологическую карту на монтаж вентилируемого фасада можно скачать на странице блога в контакте, а проект производства работ на выгодных условиях можно заказать, используя форму для связи на правой панели блога.

Более детально и наглядно процесс монтажа системы вентилируемого фасада представлен на видео, представленном специалистами компании «Ю-кон»:

vfasade.blogspot.com

технология монтажа по шагам, фото и видео инструкция

Неумолимое время разрушительно действует на все, что построено человеческими руками. Атмосферные осадки проникают внутрь зданий через мелкие трещины, постепенно расширяя их. Это значительно ускоряет обветшание и коррозию стен. Одной из эффективных защитных мер по предотвращению таких процессов является вентилируемый фасад из керамогранита. Технология его обустройства предусматривает целый комплекс поэтапных работ, которые складываются в определенную схему. Разобраться в тонкостях монтажа и попытаться провести установку своими руками поможет краткая инструкция.

Оглавление:

  1. Достоинства системы
  2. Особенности вентилируемой конструкции
  3. Пошаговая инструкция по монтажу фасада
  4. Рекомендации от специалистов

Чтобы организовать защиту наружных поверхностей здания от разрушений, обычно создают дополнительный слой, которой воспринимает на себя все негативные воздействия. В роли такого покрытия выступает штукатурка, плитка, сайдинг и прочие отделочные материалы. Их недостаток заключается в слабой прочности и ограниченном сроке службы, что влечет за собой затраты на текущий ремонт.

Вентфасад из керамогранита лишен таких изъянов по причине сложного устройства схемы. Технологией предусмотрена установка тонкой стены с помощью особых креплений. Между вспомогательной и основной поверхностью остается небольшое пространство, препятствующее проникновению влаги и развитию процессов гниения.

Преимущества

В результате обустройства дополнительной поверхности наружные стены дома оказываются надежно защищенными от прямого воздействия атмосферных осадков. Керамогранит для фасада обеспечивает длительность срока службы и безупречность внешнего вида здания.

Нетрадиционный подход к защите строений обнаруживает немалые преимущества навесного фасада:

  • всесезонный монтаж – установка вентилируемого фасада не зависит от погодных условий и температурного режима;
  • долговечность – вентилируемая отделка практически не нуждается в текущем ремонте;
  • прочность – керамогранит устойчив к любым внешним проявлениям негативного свойства;
  • дешевая эксплуатация – навесная конструкция не требует дополнительных усилий и финансовых затрат по уходу за поверхностью.

Благодаря богатому выбору расцветок керамогранита вентилируемый фасад становится отличным инструментом для изменения стильного облика дома.

Конструктивные особенности

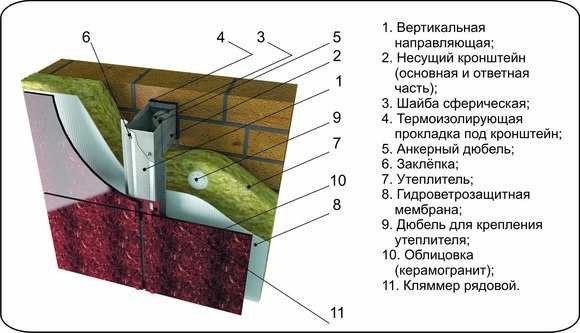

Навесное устройство представляет собой набор из нескольких элементов, системное взаимодействие которых позволяет добиться высокой эффективности защиты.

1. Несущая стена – основа вентилируемого фасада. Перед тем как самостоятельно осуществить монтаж, следует провести тщательное обследование рабочей поверхности. Это позволит выявить вероятные отклонения углов и степень изношенности стенного покрытия.

2. Подоблицовочная схема – осуществляет надежную установку керамогранитных плит и теплоизолирующих материалов к основной стене. Подоблицовочная структура состоит из множественных деталей:

  • кронштейны с дюбелями и анкерами;
  • прокладки из паронита или пластика;
  • несущие металлические профили;
  • крепежные элементы.

3. Теплозвукоизоляционные материалы – прокладка, защищающая несущую стену от температурных перепадов и внешних шумов.

4. Паропроницаемая мембрана – специальная пленка, препятствующая оседанию конденсата и свободно пропускающая испарения наружу.

5. Облицовка – плитка из керамогранита, обеспечивающая защиту утеплителя и выполняющая декоративную функцию.

6. Воздушная подушка – зазор выступает в роли вытяжной вентиляции и способствует общему снижению тепловых потерь строения.

Технология обустройства вентилируемого фасада основана на комбинированном способе крепления к несущей стене. Каркасные профили фиксируют по горизонтальной и вертикальной оси одновременно. Это позволяет любым нагрузкам (на сжатие, кручение, изгиб, растяжение) равномерно распределяться по плоскости. Благодаря комбинированной технологии укладки массивный керамогранит надежно удерживается на вертикальных поверхностях.

Инструкция по монтажу навесных фасадов

1. Подготовительный этап. Перед началом установки инженерной системы необходимо позаботиться о безопасности людей:

  • разместить ограждение в 3-х метрах от фасада;
  • расположить строительные материалы в непосредственной близости от места монтажа;
  • соблюдать технику безопасности при монтировании на высоте.

В сложных погодных условиях (сильный ветер и мороз) проведение работ на фасаде недопустимо.

2. Разметка и монтаж кронштейнов. В местах крепления опорных и несущих держателей на стенах дома устанавливают маяки. Разметку производят в строгом соответствии с нормативами индивидуальной проектной документации. С помощью перфоратора просверливают отверстия. В них сначала вставляют паронитовые прокладки, затем вкручивают кронштейны.

3. Устройство термоизоляции фасада. Утеплительный материал навешивают на кронштейны через специальные прорези. Сверху закрепляют полосы паропроницаемой мембраны, выдерживая нахлест полотен не менее 10 см. Через плиты и пленку просверливают отверстия и вставляют тарельчатые дюбели.

Технология монтажа требует обязательного изменения вертикального шва. Для этого каждый утеплитель располагают по горизонтали с небольшим смещением относительно предыдущего ряда.

4. Монтаж направляющих полос. Металлические профили размещают в пазы кронштейнов и фиксируют их специальными заклепками.

5. Установка плит керамогранита. По направляющим лентам просверливают отверстия, в которые вкручивают кляммеры, шурупы или саморезы. Облицовку монтируют на профильный каркас через силиконовые прокладки. Чтобы скрыть видимые швы, их закрашивают в тон основному покрытию.

Общие советы и рекомендации

Технология монтажа навесной конструкции является непростым многоступенчатым процессом. Прежде чем приступить к нему, следует тщательно проработать возможные вопросы.

1. Проектно-техническая документация, изготовленная индивидуально для вашего дома инженерно-архитектурными специалистами, поможет эффективно спланировать бюджет и самому построить рабочий процесс.

2. Не рекомендуется самостоятельно изменять технологию монтажа облицовки из керамогранита. Это может привести к нарушению вентиляционной системы.

3. Высокая цена требует точных расчетов расхода материалов. Выбирайте только качественный керамогранит от известных производителей, это убережет вас в дальнейшем от затрат на ремонтные работы.

4. Покупая крепежные элементы для монтажа фасада, испытывайте их на прочность. Это поможет правильно рассчитать надежность крепления и определиться с выбором утеплителя и облицовки.

5. По инструкции к устройству вентилируемых фасадов между стеной и каждым кронштейном требуется установка специальных прокладок. Благодаря этому обеспечивается необходимый воздушный зазор, снижающий теплопотери и противодействующий эксплуатационным деформациям.

6. Технология вентилируемого фасада неприменима для домов, построенных из пустотелого кирпича, пеноблоков или шлаконабивных элементов.



goldroofas.ru

подсистема для него, технология монтажа, использование керамогранита

Содержание:

  1. Вентфасады и их устройство
  2. Особенности керамогранита как материала
  3. Вентфасад своими руками: материалы и инструменты для работы
  4. Подсистема для фасада: технология монтажа
  5. Установка керамогранита

Фасад любого дома имеет способность разрушаться со временем. Штукатурка начинает осыпаться, появляются различные водяные пятна и т.п. Чаще всего происходит это потому, что влага начинает просачиваться в основу штукатурки.

Проникая в ее структуру, она разрушает ее изнутри. Зимой же вода (влага) замерзает и начинает своим расширением выдавливать облицовочный материал.

То же самое происходит и при сильной жаре: действие высоких температур расширяет структуру штукатурки, в результате чего она сначала взбухает, а затем разрушается.

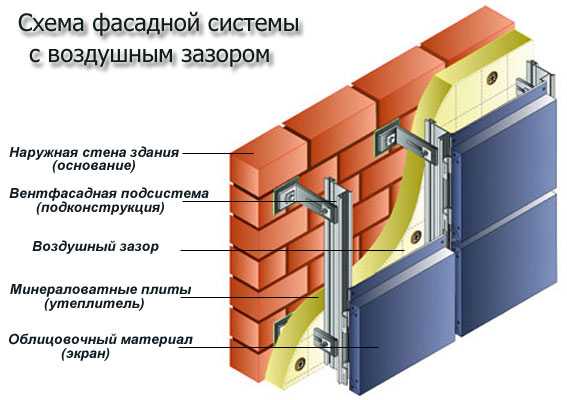

Для того чтобы это предотвратить, существует особая конструкция — вентилируемый фасад (вентфасад). Подразумевается создание такого облицовочного покрытия, при котором между фасадом и основной стеной дома остается небольшой зазор, служащий для вентиляции.

Это пространство необходимо для того, чтобы конденсат не скапливался на облицовочном покрытии и на конструктивных элементах.

На сегодняшний день существует широкое разнообразие облицовочных материалов для создания вентфасада. Однако наиболее популярным и качественным из них является керамогранит.

Облицовка керамогранитом позволяет создавать как утепленные, так и неутепленные фасады. Вентфасад весьма эстетичен и красив, кроме того, функционален.

В качестве облицовочного материала керамогранит выполняет сразу несколько основных функций, а именно: защита от влаги, тепло- и звукоизоляция.

А разнообразие цветовой гаммы фасадов предоставит возможность каждому подобрать для себя наиболее подходящий оттенок.

Вентфасады и их устройство

Если говорить об основной конструкции, то она состоит из двух основных частей: каркаса и облицовочной части.

Облицовочная часть чаще всего изготавливается из керамогранита, однако для этого могут использоваться и декоративные камни натурального происхождения, пластиковые панели, металлические изделия.

Каркас же, в свою очередь, состоит из металлических профилей, крепящихся на основной стене и деревянной обрешетке, к которой и монтируется облицовочный материал.

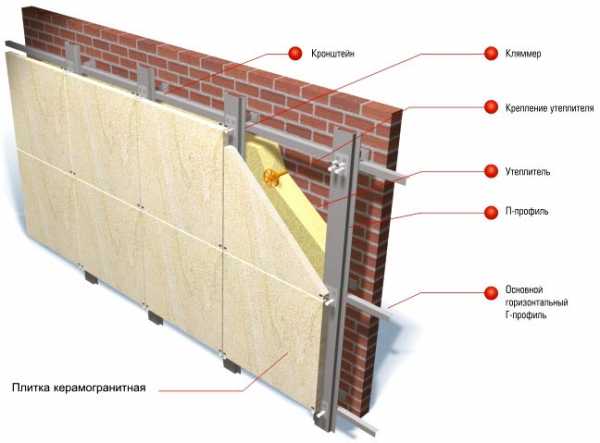

Что касается устройства конструкции, то оно довольно просто и состоит из следующих элементов: направляющего профиля, кронштейна, вставки, анкеров и заклепок.

Последовательность элементов такого пирога следующая:

  1. Каркас или деревянная обрешетка.
  2. Далее следует теплоизолирующий материал.
  3. После идет сама вентиляция.
  4. Следом устанавливается специальная влагостойкая мембрана, которая защищает всю конструкцию от ветров, осадков и прочих внешних воздействий.
  5. Наружный облицовочный слой из керамогранита.

Особенности керамогранита как материала

В первую очередь керамогранит — это материал, который хорошо устойчив к влаге и осадкам. Кроме того, материал не подвержен вредному воздействию резких перепадов температур, что характерно для многих регионов.

Абсолютно не важно, присутствует ли снаружи жара или холод, керамогранит справится с поставленной задачей одинаково превосходно. Композит из керамогранита практически не имеет линейного расширения.

Это говорит о том, что даже при высокой температуре, он сохраняет свои размеры и форму. Таким образом, материал прекрасно подходит для вентфасадов.

Преимущества композита из керамогранита

Наличие данной подсистемы для вентфасада имеет много преимуществ. Основные и наиболее важные из них:

Увеличение габаритов всего здания. Создается впечатление более объемного дома.

Увеличение качества теплоизоляции — за счет этого можно существенно сэкономить средства на отоплении. Такая конструкция позволяет создать подобие шубы для дома.

Стабильная температура в доме как следствие предыдущего пункта. Благодаря вентиляции фасада в доме не будет наблюдаться парниковый эффект в летнее время и года, и наоборот, не будет холодно в зимнее.

Эстетичность — вентфасад из керамогранита имеет весьма красивый эстетичный вид, так что отделка этим материалом позволит придать дому приятный внешний вид.

Пожаробезопасность — материал имеет повышенную устойчивость к воспламенениям, поэтому при пожаре он не будет плавиться или возгораться.

Скрытие всех дефектов — под вентилируемым фасадом можно скрыть даже самые большие неровности дома. Все, что потребуется, это сделать достаточного объема обрешетку, и все дефекты будут спрятаны. Это позволяет также существенно экономить средства на подготовке поверхности здания.

Эксплуатационные свойства здания увеличатся вдвое, учитывая тот факт, что стоимость материалов довольно приемлема.

Звукоизоляция — такая конструкция не дает шуму проникать внутрь здания

Даже самые серьезные осадки, такие как снег и град, не будут страшны такому покрытию за счет свойств керамогранита. А воздухозащитная мембрана не допустит разрушений от сильного ветра.

Вентфасад своими руками: материалы и инструменты для работы

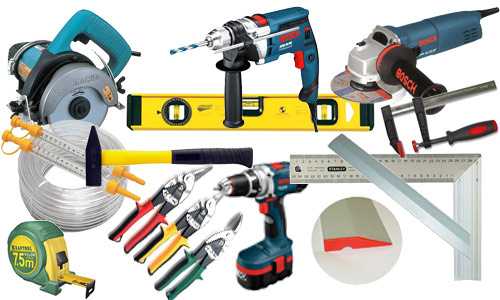

Эти материалы обязательно понадобятся при монтаже композита из керамогранита:

  1. Строительный уровень.
  2. Электродрель и перфоратор для сооружения каркаса.
  3. Канцелярский нож.
  4. Шуруповерт.
  5. Отвертки/шуруповерт.
  6. Молоток.
  7. Киянка.
  8. Керамогранит.
  9. Саморезы с шайбами.
  10. Тепло- и пароизоляционные материалы.
  11. Профиль для каркаса.
  12. Тарельчатые дюбели или самоклеящаяся лента.
  13. Стартовые кляммеры.

Прежде чем начать монтаж вент. фасада, нужно подготовить все требуемые материалы. Для начала следует приобрести теплоизоляционный материал.

Он должен обладать такими характеристиками, как влагостойкость, низкая теплопроводность, технологичность, устойчивость к огню. Лучше всего для этих целей подойдет либо стеклянная, либо (лучше) минеральная вата.

Для монтажа теплоизоляционного слоя вентфасада подойдет минеральная вата, плотность которой составляет около 80 кг/м³.

Кроме того, следует учесть, что такие теплоизоляционные материалы имеют высокую степень продуваемости. Именно поэтому потребуется защитить теплоизолятор специальной ветрозащитной пленкой. Такая пленка должна быть обязательно паронепроницаемой, чтобы не образовывался конденсат.

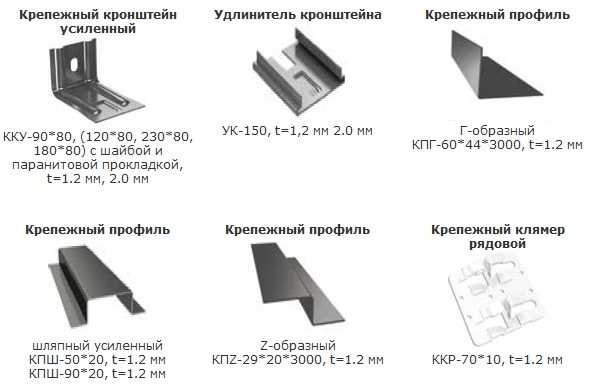

Что касается самого каркаса, то для него нужно использовать профилированные элементы из алюминия, оцинкованного металла или нержавеющей стали. Тип каркаса и необходимые для него материалы нужно выбирать исходя из финансового состояния.

Подсистема для вентфасада может быть выполнена при помощи различного облицовочного материала, например, панелей ПВХ, деревянной вагонки или натурального камня (гранита или мрамора).

Но, как было сказано ранее, композит из керамогранита подойдет лучше всего. Во-первых, такой композит обладает небольшой массой и характеризуется невоспламеняемостью. А во-вторых, монтаж вент. фасада отличается легкостью работ, что позволяет делать все своими руками.

Подсистема для фасада: технология монтажа

Прежде чем устанавливать композит из керамогранита, необходимо подготовить поверхность, на которую он будет устанавливаться. Технология подготовки довольно проста и состоит из 3 этапов:

При помощи штукатурки необходимо заделать все швы, а также избавиться от грибка.

Оконные и дверные проемы уже должны быть подготовлены перед началом монтажа.

Заранее нужно установить горизонтальные направляющие на поверхности стен. Направляющие должны быть выполнены согласно размерам отделочного композита.

Подсистема каркаса

Разметку и создание каркаса нужно начинать с верха. Это необходимо для того, чтобы не было несостыковок размеченных линий с крепежом. Технология монтажа каркаса:

  1. Монтаж вент. каркаса начинается с установки фасадных кронштейнов. Местами их установки являются пересечения горизонтальных и вертикальных осей.
  2. Необходимо установить под кронштейн теплоизолирующую прокладку.
  3. Сквозь эту прокладку саморез вместе с шайбой, подготовленный заранее, вкручивается в дюбель.

Монтаж теплоизоляции

Прежде всего нужно подготовить теплоизоляционный материал. Следует подогнать размеры материала под размеры поверхности стены.

Далее нужно закрепить его на стене так, чтобы он не помешал кронштейнам и несущим профилям.

Для крепления используются тарельчатые дюбели. Однако многие используют для этих целей самоклеящуюся ленту.

Установка ветрозащитной пленки

Не имеет особого значения, как будет крепиться такая пленка (горизонтально или вертикально). Главное, чтобы использовался качественный крепеж.

Полосы рулона нужно стыковать при помощи специальных лент — это обеспечит повышенную защиту от образования конденсата.

Наружная сторона пленки должна смотреть в сторону фасада, а внутренняя часть, напротив, должна прилегать к утеплительному материалу.

В конце монтируются направляющие, когда теплоизоляционный материал будет закреплен при помощи кронштейнов. Для этого можно использовать либо саморезы, либо заклепки.

Установка керамогранита

Подсистема для вентфасада из керамогранита монтируется довольно просто.

После того как направляющие будут установлены, к ним крепятся стартовые кляммеры. Кляммеры представляют собой антикоррозийный материал, который устанавливается при помощи заклепок.

После этого выставляется первый ряд керамогранита, с учетом вертикальных зазоров.

Получится отличная подсистема для вентилируемого фасада, которая прослужит не одно десятилетие, а сам фасад будет радовать не только вас, но всех окружающих.

stofasadov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
