Теплотехнический расчет при устройстве вентилируемого фасада.
30.11.2015
Разработка проекта вентилируемого фасада должна выполняться с учетом планировки строения, а также его архитектурных и конструкционных особенностей. При проектировании вентилируемого фасада большое значение имеет теплотехнический расчет. При проведении теплотехнического расчета вентфасада, основными нормативными документами являются: СП 50.13330.2012 «Тепловая защита зданий» и «Рекомендации по проектированию навесных фасадных систем с вентилируемым воздушным зазором для нового строительства и реконструкции зданий».

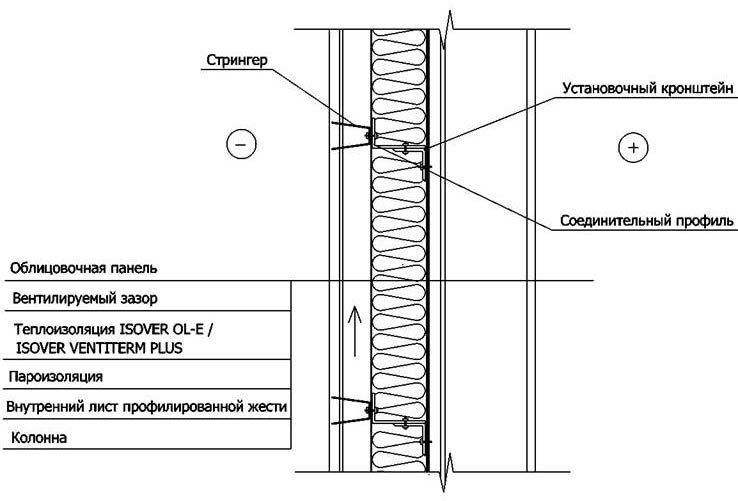

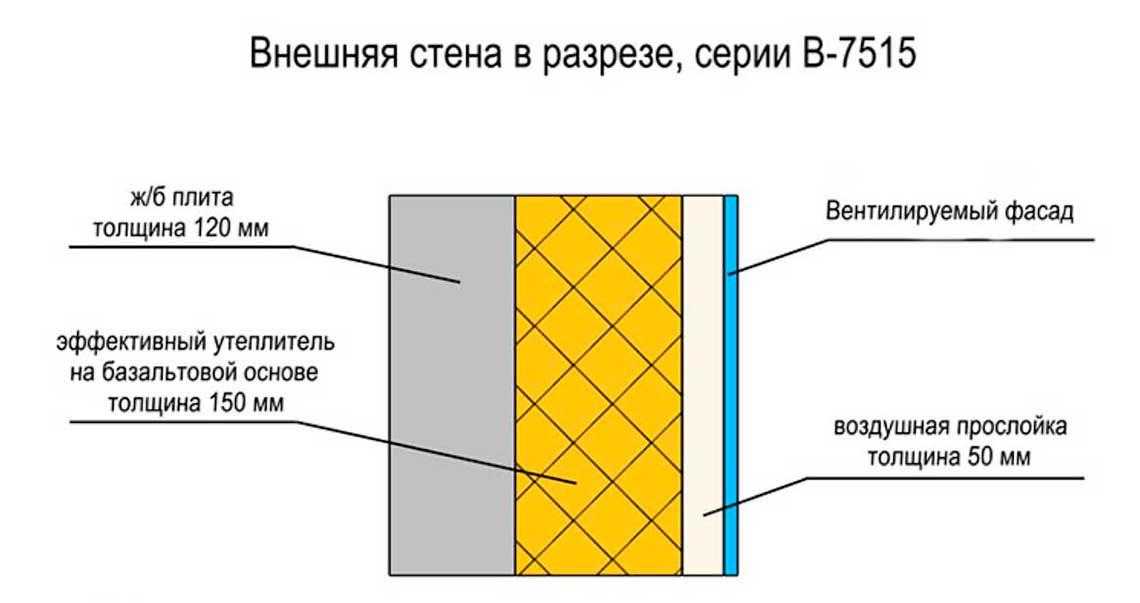

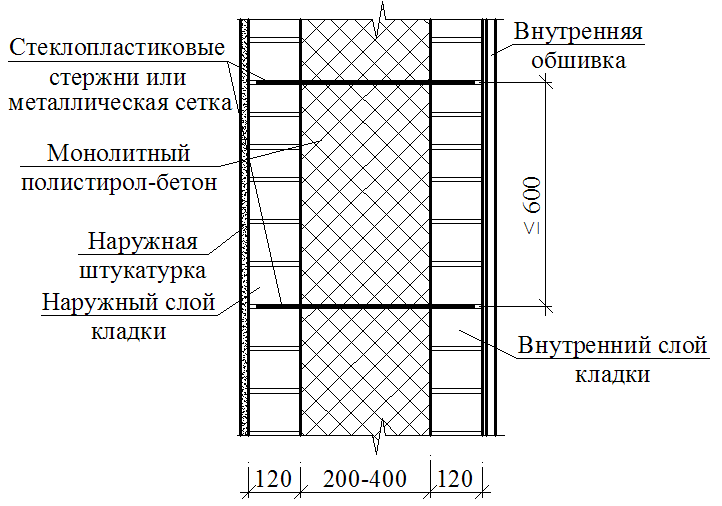

При устройстве теплозащиты здания, вентилируемый фасад должен состоять из нескольких функциональных слоев:
– Внутренняя отделка стен;
– Стена из кирпича, бетона и др. материалов;
– Теплоизоляционные материалы, как правило, используется минераловатная плита толщиной 50-200мм;
– Специальная пленка, которая обеспечивает ветрозащиту и защиту от влаги;
– Вентилируемый зазор шириной от 50 мм для вентиляции;
– Облицовочные материалы, средняя толщина слоя 10 мм.
Многослойный вентилируемый фасад, имеет существенные преимущества в повышении теплозащитных свойств здания и снижения его теплопотерь, в сравнении с однослойным фасадом.
Рассмотрим подробнее основные принципы теплотехнического проектирования ограждающих конструкций здания.
1. С целью сокращения теплопотерь в зимнее время года и поступления тепла в летний период, приступая к разработке проекта зданий, следует учесть следующее:
– Необходимо учесть климатические особенности региона, где планируется возведение здания. Если в районе будущего строительства преобладают солнечные дни, то торцы здания по возможности следует ориентировать на север и юг. Это необходимо для предотвращения перегрева помещений.
– Солнцезащитные устройства, находящиеся на фасаде здания, следует проектировать: в случае ориентации фасада на юг – горизонтальными, на запад или восток – вертикальными, в случае других ориентаций комбинированными, состоящими из вертикальных и горизонтальных солнцезащитных элементов.
– Проектирование световых проемов и выбор их размеров, необходимо осуществлять в соответствии с назначением помещений и несущих конструкций здания. При этом должны строго соблюдаться действующие нормы, регламентированные для разработки проектов естественного освещения зданий.
– Использование теплоизоляционных материалов, должно быть предусмотрено расчетом, в том случае, когда есть возможность применения нескольких различных материалов.
– При выборе теплоизоляционных материалов и расчете толщины наружных ограждений, необходимо учитывать как единовременные, так и эксплуатационные расходы на отопление.
– В соответствии с требованиями, предъявляемыми к ограничению воздухопроницаемости, определенными в главе СНиП I I-3-79, необходимо предусмотреть тщательное уплотнение притворов, периметра оконных коробок, фальцетов и балконных дверей.
2. В разрабатываемом проекте должны быть учтены условия эксплуатации ограждающих конструкций, которые напрямую зависят от влажностного режима помещений и влияния атмосферных осадков в районе строительства.
3. Расчетные коэффициенты теплопроводности и теплоусвоения материалов, входящих в состав ограждающих конструкций, следует выбирать в соответствии с расчетными условиям эксплуатации и влажностных особенностей района строительства.
4. На влажностный режим наружных ограждений оказывает большое влияние порядок расположения слоев, из которых они состоят. С целью предупреждения переувлажнения материалов, малопаропроницаемые слои следует располагать у внутренней поверхности ограждения, а малотеплопроводные более паропроницаемые слои – у наружной поверхности.
5. Проектируя здания и сооружения, обязательно необходимо разработать систему защиты внутренней и наружной поверхности стен от увлажнения в результате:
– Влияния грунтовых вод;
– Воздействия влаги, вследствие влияния хозяйственно-бытовых и производственных процессов;
– Проникновения через стенки внутрь стены атмосферной влаги;
– Образования конденсата на внутренней поверхности ограждения.
6. Для наружной части стен, выполненных из влагоемких материалов, необходима защита их наружной поверхности от воздействия атмосферных осадков, посредством устройства
7. Для стен, наружная часть которых выполнена из влагоемких материалов, следует предусматривать защиту поверхности от увлажнения атмосферной влагой посредством устройства фактурного слоя штукатурки или облицовки и нанесения специальных защитных гидрофобных покрытий.
8. Необходимо обеспечить защиту наружных и внутренних стен от грунтовой влаги с помощью устройства гидроизоляции.
9. Воздушные прослойки, образующиеся в наружных стенах здания, термическое сопротивление которых учитывается в теплотехническом расчете ограждения в холодный период года, должны быть замкнутыми с высотой, не превышающей высоту этажа и не более 6 м.
10. При проектировании наружных ограждений, имеющих замкнутые воздушные прослойки, учитывается следующее:
– Для обеспечения сокращения тепла, передаваемого излучением, одну из поверхностей прослойки, рекомендуется покрыть алюминиевой фольгой;
– Гораздо эффективнее делать в ограждающей конструкции несколько прослоек малой толщины, чем одну большой толщины;
– Рекомендуется располагать воздушные прослойки как можно ближе к наружной стороне ограждения, это уменьшит количество тепла, передаваемого излучением в зимнее время.
11. Использование солнцезащитных устройств с целью заполнения световых проемов – наиболее эффективный способ снижения расхода энергии на охлаждение помещений и улучшение внутреннего температурного режима.
Внешний вид, долговечность и эксплуатационные характеристики вентилируемого фасада напрямую зависят от того, насколько грамотно был разработан проект. Доверяя разработку проекта вентилируемого фасада специалистам компании «Монтаж Проект», вы можете быть уверены в его надежности.
Расчет навесных фасадных систем для нового строительства – статья
Расчёт навесных фасадных систем – это важнейшая часть работ во время проектирования нового строительства
Расчёт навесных фасадных систем – это важнейшая часть работ во время проектирования нового строительства. Подобная калькуляция указывает инженерам актуальность использования того или иного вида навесных систем, позволяет учесть типовые нагрузки, характерные для региона, и помогает сделать фасады надёжными и безопасными.
Какие фасады можно рассчитать?
Для достижения максимальной эффективности расчёту важно подвергать все системы:
- Вентилируемые
- Штукатурные
- Светопрозрачные
Каждая система обладает своими особенностями и спецификой расчётов.
Что требует обязательного расчёта?
Калькуляция навесных, в том числе и вентилируемых фасадов потребует расчёта статической подсистемы, теплотехнических возможностей и количества необходимого материала. Несмотря на довольно малый список необходимых расчётов, работы по проектированию систем следует доверять подготовленным специалистам.
Итак, расчёт подсистемы для навесных фасадов потребует учёта:
- Ветровой зоны строительства (их 7, они не совпадают с широтным делением государства, например, I зона – это Москва, Екатеринбург, Н. Новгород)
- Типа местности (одна из четырёх зон от А до С)
- Гололёдного района региона (один из пяти)
- Зоны здания (рядовая или угловая)
Климатические и рельефные условия в РФ весьма разнообразны, но вся эта информация находится в открытом доступе.
Далее важно учесть все ключевые особенности подсистемы:
- Характеристики направляющей
- Специфику кронштейнов
- Характер узлов креплений
Эти данные доступны из спецификации подсистемы, однако следует учесть, что в расчётах обязательно будут присутствовать и данные по сопротивлению материалов. Формулы расчётов разнятся в зависимости от количества учтённых характеристик.
Простой способ не ошибиться в расчете
Наиболее простой вариант для самостоятельного расчёта – обратиться за помощью к онлайн калькулятору, но велик риск ошибок. Поэтому рекомендуется заказывать расчёт в специализирующейся на этом компании, например, в «Атэри» – мы уже давно ставим фасадные системы, узнать больше информации можно по нашим телефонам на сайте.
Теплотехнический расчет
Теплотехнический расчёт потребует детализации с учётом:
- Вида здания (одна из трёх групп)
- Необходимой расчётной температуры внутри здания (строения) по ГОСТ 30494
- Средней наружной температуры ниже 8 0С (ниже 10 0С для детских садов и учреждений здравоохранения)
- Продолжительности отопительного периода
- Температурного перепада между внутренней стороной ограждения и воздухом внутри
- Особенностей стены (основания для навесного фасада)
Далее учитываются характеристики (толщина утеплителя, особенности клея, воздушный зазор, характеристики навесного слоя, и облицовки).
Расчёт количества материалов фасада
Это наименее сложная операция, которая потребует учёта специфики здания и характеристик системы.
Итак, характеристики здания, которые необходимо учесть для расчёта:
- Периметр стен
- Высота строения
- Количество углов (внешних и внутренних)
- Характеристики и количество проёмов
Данные этого расчёта предоставят общую площадь, закрываемую фасадом с учётом угловых соединений. Далее полученная площадь множится на 1 м2, в котором учтены и элементы каркаса, и крепления, и декоративная отделка, и утеплитель, если таковой требуется. Разумеется, это самая простая формула расчётов и для зданий со сложной архитектурой применима частично. В таком случае однозначно рекомендуется обратиться в специализированную организацию, способную выполнить расчёт.
Компания «Атэри» – один из лидеров строительной отрасли, предлагающий комплексные услуги внутренней и внешней отделки зданий, проектирования перегородок и фасадов.
По результатам расчёта клиент компании получает готовую проектную документацию с допуском СРО. Это гарантирует эксплуатационную надёжность системы, а также полное юридическое спокойствие заказчика.
Характеристика и применение фасадной системы «Полиалпан»
[1] Калихман А.Д., Иванова А.Е. Навесные фасадные системы в новом строительстве и реконструкции жилых домов в Иркутске (2011) Известия вузов. Инвестиции. Строительство. Недвижимость, №1 (1), с.166‒173.
[2]
Иванова, А.С. Практика применения фасадных систем в Иркутске (2013) Известия вузов. Инвестиции. Строительство. Недвижимость, №1 (4), с.
160‒164.
[3] Петрониевич П., Иванишевич Н., Ракочевич М., Аризанович Д. Методика расчета амортизационных отчислений строительной техники (2012) Journal of Applied Engineering Science, № 1 (10), с.43‒48.
DOI: 10.5937/jaes10-1664
[4] Ватин Н., Петриченко М., Немова Д. Гидравлические методы расчета системы задних вентилируемых фасадов (2014) Прикладная механика и материалы, Вып. 633‒634, стр. 1007‒1012.
DOI: 10.4028/www.scientific.net/amm.633-634.1007
[5]
Гринфельд И.
Г., Горшков А., Ватин Н. Результаты испытаний прочностных и теплофизических свойств образцов стен из газобетонных блоков с применением полиуретанового клея (2014) Advanced Materials Research, стр. 786–799.
DOI: 10.4028/www.scientific.net/amr.941-944.786
[6] Экологический и экономический анализ жизненного цикла полиуретановой изоляции в зданиях с низким энергопотреблением (2010 г.) BRE Global 2010 Номер отчета клиента, 254–665, Брюссель, Бельгия. 121 стр.
[7]
Entropa, A.G., Brouwersb, HJH, Reindersc, AHME Оценка показателей энергоэффективности и финансовых аспектов методов энергосбережения в жилой недвижимости (2010) Energy and Buildings, Vol.
42, вып. 5, с. 618‒629.
DOI: 10.1016/j.enbuild.2009.10.032
[8] Вайленкур, Ричард Р. Простые решения для расчета энергии (2007 г.), четвертое издание, Fairmont Press, 225 стр.
[9] Горшков А.С., Задвинская Т.О. Комплексный метод повышения энергоэффективности жилого дома (2014) Advanced Materials Research, стр. 1570‒1577.
DOI: 10.4028/www.scientific.net/amr.953-954.1570
[10]
Бородинец, А.
, Земитис, Дж., Прозументс, А. Пассивное использование солнечной энергии в двойных фасадах для снижения охлаждающих нагрузок (2012 г.).
[11] Алиходзич Р., Мургул В., Ватин Н., Аронова Э., Николич В., Танич М., Станкович Д. Использование возобновляемых источников энергии для энергообеспечения дошкольных учреждений в различных погодных условиях (2014).
DOI: 10.4028/www.scientific.net/amm.624.604
[12]
Бородинец, А., Земитис, Дж., Креслинс, А., Гауена, Б. Определение оптимальной скорости воздухообмена для обеспечения оптимального качества воздуха в помещении (2012 г.
) 10-я Международная конференция по здоровым зданиям, 2012 г., стр. 1114–1119.
[13] Бородинец, А., Гауена, Б. Применение ограждающих конструкций с регулируемым термическим сопротивлением (2012 г.) стр. 1715–1722.
[14] Бородинец А., Креслиньш А., Дзелзитис Э., Круминьш А. Внедрение гибридных систем вентиляции жилых домов в Латвии (2007).
[15]
Каклаускас А.
А., Руте Ю.А., Завадскас Э.К.А., Данюнас А.А., Прускус В.А., Бивайнис Ю.А., Гудаускас Р.Б., Плакис В.А. Модель пассивного дома для количественного и качественного анализа и его интеллектуальная система (2012 г.).
DOI: 10.1016/j.enbuild.2012.03.008
[16] Уйгуноглуа, Тайфун, Кечебашб, Али. Анализ LCC для энергосбережения в жилых домах с различными типами строительных блоков (2011) Energy and Buildings, Vol. 43, выпуск 9, стр. 2077–(2085).
DOI: 10.1016/j.enbuild.2011.04.011
[17]
Пухкал В., Мургул В., Ватин Н. Центральная система вентиляции с рекуперацией тепла как одна из мер по повышению энергоэффективности исторических зданий (2014) Прикладная механика и материалы, с.
633‒634, с.1077‒ 1081.
DOI: 10.4028/www.scientific.net/amm.633-634.1077
[18] Радович Г., Мургул В., Ватин Н. Быстрое городское развитие Цетинье – старой королевской столицы Черногории (2014) Прикладная механика и материалы, стр. 584–586, стр. 564–569.
DOI: 10.4028/www.scientific.net/amm.584-586.564
[19] Истоп, Д., Крофт, Д. Р. Энергоэффективность (1990) Longman, 400 с.
[20]
Guoa, W.
, Qiaoa, X, Huanga, Y, Fanga, M., Hanb, X. Исследование энергосберегающего эффекта теплоотражающего изоляционного покрытия на оболочках в жаркой летней и холодной зимней зоне (2012) Energy and Buildings, Том в печати, исправленная проба, стр. 43–53.
DOI: 10.1016/j.enbuild.2012.03.035
[21] Михеев, Д.А. Повышение тепловой эффективности защиты наружных стен на основе исследований теплового анализа (2010 г.) Строительство зданий, стр. 170–171.
[22]
Панфилов, В.И. Повышение энергоэффективности систем отопления в зданиях теплотехнологических пунктов (2009 г.
) Энергосистемы и комплексы, с.23‒32.
[23] Четкович, Й., Кнежевич, М., Жаркович, М., Мургул, В., Ватин, Н. Развитие и повышение конкурентоспособности строительного сектора в Черногории (2014) Прикладная механика и материалы, Том. 638-640, стр. 2465‒2470.
DOI: 10.4028/www.scientific.net/amm.638-640.2465
Инструкция по применению фасада Астратек
Инструкция по применению1. Подготовка поверхности
Поверхность должна быть сухой, чистой, без масла, воска, грязи, ржавчины, жира, плесени и грибков или других инородных тел, таких как окалина, обломки краски и т.п. При необходимости поверхность должна быть очищена от рыхлых, пористых частей, трещины должны быть расширены и зачищены штукатуркой, затем обеспылены.
Цементное молоко на бетонных поверхностях следует удалять механически или химическими средствами.
На свежий бетон или свежеоштукатуренные поверхности покрытие АСТРАТЕК фасад наносить не ранее чем через 3-7 суток после естественного высыхания при температуре 15-20°С и нормальной влажности. При нанесении на ранее окрашенные поверхности удалите старую краску или, если она хорошо прилипает, обработайте ее наждачной бумагой средней зернистости, чтобы поверхность стала более шероховатой.
2. Грунтовка
Для лучшей адгезии и длительного срока службы покрытия рекомендуется грунтовать поверхности перед нанесением покрытия.
Для бетонных, оштукатуренных, кирпичных, деревянных поверхностей мы рекомендуем стандартную акриловую водоразбавляемую грунтовку типа грунтовки GROSS для фасадов (1-2 слоя).
Для глазурованного кирпича, керамической плитки и других гладких поверхностей с ограниченной всасываемостью мы рекомендуем использовать полимерные грунтовки, такие как Betokontakt.
Подготовка АСТРАТЕК Фасад :
Тщательно перемешайте продукт до однородной кремообразной консистенции. Используйте лопатки для перемешивания раствора и мотобур со скоростью вращения не более 300 об/мин. Слишком резкое перемешивание может привести к разрушению материала! Допускается добавление 3-7% чистой воды, чтобы материал был более гладким и легким в нанесении. В процессе работы следует периодически перемешивать материал (каждые 10-15 минут).
3. Заявка
3.1. Рабочая температура оснований при нанесении должна быть в пределах от +5 до +60°С.
3.2. АСТРАТЕК фасад нельзя наносить на влажные поверхности, а также при ветре, тумане, морозе.
3.3. Материал наносится последовательными тонкими слоями кистью или распылителем. Толщина каждого слоя должна быть 0,5 мм (или 0,8-1,0 мм при нанесении на оштукатуренные или другие сильно впитывающие поверхности). Время высыхания каждого слоя составляет 24 часа (t = 20°С, влажность окружающего воздуха — 65 %).
Общая необходимая толщина покрытия определяется теплотехническим расчетом.
3.4. Время высыхания увеличивается при высокой влажности или при более низких температурах. Покрытие можно наносить слоями до 0,5 мм. В более холодных условиях потребуется применение тепла и/или принудительной вентиляции, чтобы обеспечить равномерную толщину покрытия и снизить риск соскальзывания. Следует также использовать более легкую процедуру нанесения покрытия, чтобы ускорить удаление воды из покрытия. Ограниченные пространства потребуют принудительной вентиляции во всех случаях применения, чтобы предотвратить повышение уровня влажности из-за испарения воды. Для вертикальных поверхностей рекомендуется легкий липкий слой 0,23-0,25 мм, чтобы обеспечить надлежащую фиксацию.
При укладке в холодную погоду более легкие слои толщиной 0,23-0,25 мм ускорят время высыхания. Это также обеспечит хорошее ровное покрытие. Вы должны быть уверены, что вода полностью испарилась из пальто. Чтобы проверить правильность высыхания, поместите большой палец на тестовый участок покрытия и нажмите вниз.
Поверните большой палец на 90° и снимите. Если покрытие осталось на большом пальце, покрытие не полностью высохло. ОЧЕНЬ ОЧЕНЬ ВАЖНО ОБЕСПЕЧИТЬ ПОЛНУЮ СУХОСТЬ ПЕРЕД НАНЕСЕНИЕМ СЛЕДУЮЩЕГО СЛОЯ!
Следует помнить, если температура окружающего воздуха ниже +20°С и влажность около 85%; следует увеличить период сушки в 2-3 раза.
Принудительная сушка направленной струей воздуха недопустима. Покрытие становится устойчивым к дождю через 24 часа. Очистка проста. Промойте распылитель и все инструменты водой.
3.5. Инструкции по чистке
Мы рекомендуем использовать обычную кисть. Перед нанесением смочить кисть водой. Почистите продукт так же, как и любую другую систему окраски. Старайтесь чистить в одном направлении и методично. Чрезмерное поглаживание приведет только к удалению продукта с подложки обратно на кисть. Нарастите 0,25-0,40 мм позже и дайте высохнуть на ощупь. На этом покрытии должны быть видны начальные мазки кисти. Штрихи исчезнут по мере высыхания покрытия.
Инструменты следует промыть водой после нанесения.
Готовое покрытие можно покрывать высококачественными акриловыми красками. Для дополнительной защиты в агрессивных средах покрытие может быть покрыто полиуретановыми материалами.
4. Покрытие
Расход покрытия зависит от способа нанесения, типа поверхности и определяется именно при пробном нанесении. Средний расход 1-1,3 литра на 1 кв.м при толщине 1,0 мм (2 слоя).
5. Меры предосторожности и использование
Фасад АСТРАТЕК пожаробезопасный, взрывобезопасен, не содержит опасных растворителей; поэтому не требует специальной обработки.
Первая помощь:
При попадании в глаза: Промыть глаза чистой водой.
Контакт с кожей: Промыть водой с мылом. Если покраснение сохраняется, обратитесь за медицинской помощью.
ОСТОРОЖНО:
Для защиты при использовании этого продукта рекомендуется использовать надлежащие респираторы и защитные очки.
