Типовая монтажная схема вентилируемого фасада

Монтаж вентилируемых фасадов не является чем-то сверхтрудным, его смогут выполнить люди без специальной физической и технической подготовки. Но для этого необходим не только инструмент и комплектующие, но и знание конструкции. Как работает система мы расскажем в другой статье, а сейчас мы покажем, на примере, как должен выполняться монтаж на стену из бетона и железобетона навесной фасадной системы с воздушным зазором.

Вентилируемые фасады это система облицовки фасада здания керамогранитом, металлокассетами, фиброцементными плитами на каркасе собранном из профилей (ГО,ВО и промежуточный) и кронштейнов (КК, ККУ, КН). Сейчас мы рассмотрим только вертикальную глухую стену без окон, так как это самое простое, с чего необходимо знакомиться с фасадной системой.

Итак, у нас есть исходная стена из бетона (железобетона) и нам нужно выполнить монтаж. Что для этого нам необходимо? Для проекта, взятого с одного из наших объектов, нам нужно:

Размечаем центральную ось здания, от которой мы пойдём в стороны к углам, выполняя монтаж системы. Отмечаем горизонтальную плоскость, по которой будут устанавливаться кронштейны. От края бетонной стены или перекрытия необходимо отступить 150 мм (

a) - краевое расстояние. На чертеже указано, что расстояние от кронштейна до другого кронштейна по высоте (b) составляет 900 мм. Оно замеряется по центру отверстия под фасадный дюбель. При вертикальной разметке следует учитывать, что плоскость полки кронштейна, на которую сверху будет крепиться горизонтальный профиль будет выше минимум на 25 мм (при ровной стене).

Цифра в 900 мм в этой системе взята не случайно, а по точным расчётам на основании использования усиленного кронштейна (шириной 70 мм) и действующими на него нагрузками:

  • Вес облицовки и размер - 1200х1570 мм
  • Ветровой район - I (Москва)
  • тип местности - В (Москва)
  • Высота здания до 20 метров
  • Длина направляющей - 3000 мм (L)
  • Шаг между направляющими - 600 мм.

При расчётах также учитывают и тип анкерного крепежа и усилия на его вырывание из стены. То есть всё делается по науке на основании СНиП, указанных на нашем сайте внизу слева. И в данном случае - фасадный дюбель Gravit DF-B10x100 выбран не просто так, хотя вполне допустимо использование дюбеля отечественного производства 10х100 RDF.

После установки* всех кронштейнов на стену необходимо проверить плоскости для закрепления к ним горизонтального профиля. Нередко из-за неровностей стены (во время бетонирования, кирпичной кладки) некоторые кронштейны выступают вперёд, а некоторые даже не достают до места нахождения профиля.  Если кронштейн выступает, то его можно укоротить (УШМ, то есть болгаркой).Если кронштейна не хватает по длине, то лучшим вариантом будет использование более длинного (рекомендуется прикупить сразу на 50-100 мм длиннее), но если этого нет, то наращиваем - правда это не совсем правильно. Отпиленные части обрабатываем грунтовкой.

Устанавливаем и закрепляем горизонтальный профиль на заклёпки 4х10 из нержавеющей стали (по две на каждый кронштейн), утапливая в него кронштейны не менее, чем на 20 мм - это очень важно для надёжного крепления и уберегает появление крутящих сил в узле "кронштейн-горизонтальный профиль". При установке профиля нужно следить за вертикальной плоскостью, а также за деформационными стыками. Нельзя, чтобы все профили были скреплены между собой. Количество и место деформационных швов также рассчитывается.

Следующий этап довольно таки прост - на выставленный каркас из кронштейнов и горизонтальных профилей (уголков) крепится вертикальный основной профиль с шагом 600 мм, как указано в расчётах. Крепление осуществляется при помощи заклёпок 4х10 из нержавеющей стали (жеательно сертифицированных, поскольку заклёпки - это самое слабое звено в системе). Крепление производится по две заклёпки на пересечении профилей (по одной с каждой стороны). Вертикальный профиль также монтируется с учётом теплового расширения, оставляя зазор между торцами профиля 5 мм, если иначе не указано в проекте.

На вертикальный профиль по его длине наклеивается лента EPDM и на заклёпки 4,8х21 крепится фиброцементная плита. Крепление производится с фиксированной и плавающей точкой, это также указано должно быть в проекте, но об этом в одной из следующих статей.

Примечание:

* Установка фасадного дюбеля должно осуществляться в просверленное отверстие в бетоне (железобетоне, кладке) с предварительным удалением продуктов сверления (цемента, бетона, пыли). Сделать это можно с помощью специального насоса (можно и обычный велосипедный насос использовать). Это очень важно, поскольку в противном случае пыль спрессуется и анкер потеряет часть несущей способности.

rumett.ru

Вентилируемый фаса своими руками - особенности конструкции вентилируемого фасада

Существует множество вариантов отделки фасада дома, а современный строительный рынок предоставляет самый широкий спектр материалов для осуществления задумок. Кроме того, нельзя забывать и о том, что один и тот же материал может быть смонтирован по нескольким технологиям. Так, например, всё чаще можно наблюдать, как люди делают вентилируемый фасад своими руками. Такая технология облицовки дома позволяет решить множество проблем сразу и отличается сравнительной простотой осуществления. О том, в чем заключены основные особенности этого процесса и пойдет речь ниже.

Описание технологии

Устройство фасада с отделкой клинкерной плиткой

Для того чтобы в полной мере понять суть предстоящих работ, необходимо в первую очередь несколько слов сказать об особенностях технологии вентилируемого фасада.

В случае следования этой технологии между финишным покрытием и стеной оборудуется слой теплоизоляции, а также небольшой зазор, который позволит воздуху свободно циркулировать внутри обшивки, что не позволит стенам отсыревать.

Что касается того, как сделать вентилируемый фасад, то здесь нужно сразу сказать, что дело это в принципе нехитрое.

Подготовка

Схема разметки

Подготовка к работе играет важную роль и на этом этапе будет необходимо:

  • выровнять поверхность, на которой планируется проведение работ.
  • подготовить все необходимые материалы (утеплитель, пароизоляцию, финишное покрытие), а также инструменты.
  • провести дополнительную теоретическую подготовку. Освежить в памяти определённые нюансы предполагаемой работы часто важнее, чем наличие какого-то инструмента.

Выполнение разметки

В качестве утеплителя, без которого монтаж вентилируемого фасада невозможен, могут быть использованы несколько материалов. Однако наиболее уместным в большинстве случаев будет являться пенопласт. Минеральная вата также неплохой утеплитель, но при воздействии на неё влаги может терять свои эксплуатационные свойства, пенопласт лишен этого недостатка.

Монтаж обрешетки

Крепеж для вентилируемых фасадов

Если все подготовительные этапы работ завершены, то можно приступать к монтажу обрешетки. Для этих целей удобнее всего использовать металлопрофильные рейки и П-образные крепежи.

  1. Сначала размечаются стены. Необходимо по всей их площади выполнить ряд вертикальных линий, по которым будут устанавливаться крепежи и рейки. Для этого можно использовать простой отвес и отбивочный шнур.
  2. По размеченным линиям на расстоянии 1 м друг от друга необходимо установить П-образный крепеж.
  3. По крепежам устанавливаются рейки обрешётки. Здесь важно помнить, что арки окон и дверей требуют «обхода» их периметра дополнительными рейками.

Укладка утеплителя

Утепление пенопластом

Когда обрешетка будет сделана, можно приступать к укладке и закреплению утеплителя. Здесь всё просто — пенопласт режется до необходимых размеров, на него наносится клеящий состав, и затем он вставляется внутрь пространства между рейками. Утеплитель необходимо дополнительно фиксировать, например, «парашютами». Поверх пенопласта укладывается пароизоляционная пленка. При этом нельзя допускать образования зазоров между листами. Фиксировать материал можно с помощью степлера.

Монтаж финишного покрытия

Монтаж гранита

Завершающим этапом работ является монтаж финишного покрытия. Основной нюанс здесь будет заключаться в том, чтобы между материалом покрытия и пароизоляцией оставалось некоторое расстояние. В большинстве случаев достаточно 5–7 мм. В качестве материала, пригодного для обозначенных целей, может быть использован, например, сайдинг или простой металлопрофиль.

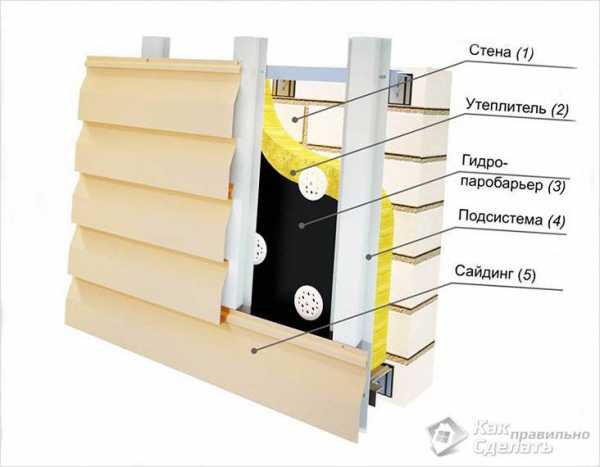

Сайдинг

Фасад из металлопрофиля

На этом описание основных этапов монтажа вентилируемого фасада можно считать завершенным. Как видно из изложенного выше текста, справиться с задачей вполне можно без привлечения наемных специалистов.

Керамогранитный вентилируемый фасад

Видео

Монтаж вентилируемого фасада "Краспан":

kakpravilnosdelat.ru

Самостоятельный монтаж вентилируемых навесных фасадов — Мастер фасада

Монтаж вентилируемых фасадов — это сравнительно новое направление, однако такие конструкции уже успели стать популярными и хорошо зарекомендовать себя. Это обусловлено отличными функциональными и техническими характеристиками материала. В качестве преимуществ вентфасадов можно выделить легкость и короткие сроки монтажа, перед началом которого не нужно избавляться от дефектов поверхности, кроме того, такая облицовка долговечна, а в зависимости от выбранного для установки материала, срок эксплуатации может достигать полувека. Установка вентфасадов позволяет добиться теплоизоляции и шумоизоляции постройки. Применяемые материалы обладают экологичностью, огнестойкостью, более того, они легко поддаются быстрому ремонту отдельных участков.

Устройство вентилируемого фасада.

По технологическим особенностям вентилируемые фасады представляют собой многослойную конструкцию, фиксируемую на несущий каркас, выполненный из металла Подоблицовочное пространство — это воздушный зазор, обустраиваемый для предотвращения скапливания лишней влаги и пара. При монтаже в роли облицовочных материалов можно использовать: фасадные листы или панели, сэндвич-панели, керамогранит, металлокассеты, композитные материалы, фактурные полимерные покрытия и т.п. Металлическая обрешетка может иметь в основе оцинковку или нержавеющую сталь, а также алюминий.

Монтаж предполагает крепление в подоблицовочное пространство слоя теплоизоляции, который станет защитой стены от промерзания и последующего оттаивания. Помимо прочего, теплоизоляция поглощает звуки.

Если говорить о недостатках вентилируемых фасадов, то можно выделить лишь один, он выражается в сравнительно высокой стоимости.

Инструменты и материалы

Конструкция подвеса для вентилируемого фасада.

  • профили каркаса;
  • ветрозащитная водонепроницаемая мембрана;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • антисептик;
  • теплоизоляция;
  • паронитовая прокладка;
  • кронштейны;
  • шуруповерт;
  • анкерные дюбели.

Установка вентилируемых фасадов

Монтаж вентфасадов предполагает предварительную подготовку поверхности в виде оценки прочности крепления облицовки. Ее части не должны отслаиваться, так как от качества фасада дома будет зависеть качество монтажных работ. При необходимости фасад следует освободить от непрочно укрепленной отделки. Места отслоений необходимо зачистить, что позволит в процессе монтажа кронштейнов для каркаса обеспечить надежность крепежа. Если фасад обладает значительными неровностями, то от них следует избавиться при помощи шпатлевки. Это позволит обеспечить плотное прилегание теплоизолятора к основанию стены.

Если фасады обладают налетом плесени, поверхность перед установкой вентилируемых фасадов должна быть обработана противогрибковым составом.

Установка вентилируемых фасадов далее предполагает нанесение вертикальной разметки для фиксации кронштейнов каркаса. Предпочтительнее производить эти работы при помощи уровня, а не отвеса.

Схема теплоизоляции вентилируемого фасада.

Инструкция по установке вентилируемых фасадов на следующем этапе предполагает образование отверстий, предназначенных для крепежа, эти работы следует производить с помощью перфоратора. Под кронштейны предстоит установить паронитовую прокладку. Анкерные дюбели позволят зафиксировать кронштейн на месте, винт необходимо прижать, используя шуруповерт.

Далее предстоит произвести монтаж утеплителя. Устанавливать плиты теплоизолятора нужно с использованием прорезей под кронштейны. Следующим слоем станет водонепроницаемая ветрозащитная мембрана. Ее полотна следует фиксировать с нахлестом в 100 мм или больше. Сквозь мембрану и теплоизолятор нужно просверлить отверстия, чтобы укрепить уложенные слои к поверхности стены, при этом следует использовать тарельчатые дюбели.

Поверх слоя утеплителя можно собирать каркас. Для этого в пазы кронштейнов нужно укрепить профили каркаса. Затем профили необходимо выровнять по уровню, укрепив элементы каркаса на кронштейнах, используя заклепки или саморезы. Для компенсации температурных деформаций фасада вертикальные стыки каркаса следует делать более свободными. На следующем этапе монтажа следует установить противопожарные отсечки, которые представляют собой стальные пластины, они станут перекрывать воздушный зазор. Полноценному воздухообмену они никак не мешают, но станут предотвращать распространение огня во внутреннем пространстве фасада.

Заключительный этап — крепление панелей

Общая схема монтажа каркаса для фасада.

Вентилируемые системы крепятся способом, который будет выбран в зависимости от материала, из которого выполнена облицовка. Так, деревянная или металлическая отделка должна фиксироваться к каркасу при помощи саморезов, крепеж необходимо ввинчивать в специальные полки. Сайдинг, выполненный из поливинилхлорида, тоже при монтаже должен быть укреплен на саморезы. Для крепежа в таких изделиях предусмотрены отверстия, которые имеют овальную форму, они компенсируют значительные температурные деформации пластиковых панелей. Если вентилируемые фасады представлены клинкерными термопанелями, а также выполнены из керамогранита или фиброцемента, то крепление элементов следует производить на клипсы-кляймеры.

Стыки панелей в процессе монтажа должны быть закрыты нащельниками, а вот если фасад выполняется в виде имитации кирпичной или каменной кладки, то стыки следует обработать герметиком.

Какой каркас для вентилируемого фасада выбрать

Крепежи для монтажа панелей вентилируемого фасада.

Существует 3 основных стройматериала, применяемых при сооружении каркасной конструкции для установки вентилируемых фасадов, среди них: нержавейка, алюминий и древесина. Первый вариант выступает в качестве самого долговечного и прочного материала среди остальных. Таким каркасам не будет страшна коррозия, а срок службы несущих элементов конструкции из нержавейки почти не ограничен. Главный недостаток такого каркаса — это высокая стоимость.

Наиболее приемлемым решением материала для каркаса является алюминий. Такая основа не только прочна, но и не поддается процессам коррозии, а ее стоимость будет весьма доступна. Древесина же станет наиболее бюджетным вариантом, кроме того, она достаточно прочна при правильной обработке. Однако стоит учесть, что этот материал наиболее подвержен влиянию влаги и вредителей. Для того чтобы предотвратить неприятные последствия, следует использовать специальные пропитки, которые станут противодействовать впитыванию влаги в древесину, кроме того, отпугнут насекомых.

Какой утеплитель выбрать

Если желаете добиться полной негигроскопичности, то стоит выбрать пенопласт, пенополиуретан или экструдированный пенополистирол. Такие характеристики данных материалов обусловлены их структурой, в основе которой закрытые ячейки. Это позволяет материалу переносить температурные колебания и не разрушаться. Такому утеплителю не страшны многократные замерзания и оттаивания воды в порах. Шумо- и теплоизоляционные качества на высоком уровне.

А вот минеральная и базальтовая ваты окажутся более выгодными в стоимости, по сравнению с вышеописанными вариантами. В тандеме с этими теплоизоляторами придется использовать ветрозащитную пленку. Что касается шумо- и теплоизоляционных качеств, то хоть они и хороши, но уступают по этим показателям предыдущему кандидату. Не стоит использовать дешевую минеральную вату для укладки в систему вентилируемых фасадов, так как им характерно слеживание. А вот плиты, выполненные из базальтового волокна, станут сохранять форму в течение десятилетий. Если вы не можете окончательно определиться с выбором теплоизолятора, то стоит предпочесть базальтовую вату, так как по совокупности качеств она явно выигрывает в сравнении с остальными материалами. Это обуславливает ее наиболее частое использование для обустройства навесных вентилируемых фасадов.

Взяв во внимание вышеприведенные рекомендации, можно обустроить вентилируемый фасад своими силами.
