Стеклянные двойные фасады – Здания высоких технологий – Инженерные системы

Главная|Журнал|Зима 2015|Стеклянные двойные фасады

Стеклянные двойные фасады

Марианна Бродач, Николай Шилкин

Здания с большим процентом остекления зачастую имеют повышенные нагрузки на системы отопления, вентиляции и кондиционирования воздуха.

Стеклянный двойной фасад является интересным решением оболочки здания, приспосабливающейся к изменениям наружного климата.

Стремление максимального использования в строительных конструкциях светопрозрачных конструкций, начавшееся в Европе и США ещё в прошлом столетии, повысило интерес к технологии стеклянных двойных фасадов. Повсеместное применение двойных фасадов началось в 1990-х годах и продолжается до сих пор. Особенно часто такие конструкции можно увидеть в высотном строительстве.

Широкую известность получили такие здания, как Commerzbank во Франкфурте-на-Майне (Германия, 1997), City Hall в Лондоне (Великобритания, 2002), а также Manitoba Hydro Place в Виннипеге (Канада, 2009). Здание One Angel Square, построенное в 2013 году, высотой в 14 этажей располагается в Манчестере (Великобритания) и отличается своеобразной трёхгранной конфигурацией со стеклянным двойным фасадом.

Офисное здание One Angel Square (Манчестер, Великобритания)

Небывалый размах строительства наблюдается в Китае, где активно возводят высотные здания, в том числе и с применением двойных стеклянных фасадов, например две башни Международного финансового центра (Гонконг, 1999 и 2003), Pearl River Tower (Гуанчжоу, 2011), Шанхайский всемирный финансовый центр (2008).

В России пока мало примеров использования данной технологии. Это решение встречается в основном в зданиях премиального класса, что объясняется, как правило, высокими инвестиционными затратами и сложностью реализации подобных проектов. Например, стеклянные двойные фасады установлены в штаб-квартире компании «Новатэк» (Москва, 2011). Здание оборудовано высокотехнологичными интеллектуальными системами, позволяющими обходиться без механической вентиляции и охлаждения.

Конструктивные особенности

Конструкция фасада основана на принципе многослойности – создания нескольких оболочек и использования определённых физических и эстетических свойств отдельных его слоёв. Основным материалом здесь служит стекло, которое благодаря своим эстетическим и физическим характеристикам обеспечивает нужное оформление здания и выполнение необходимых функций ограждающей конструкции.

Существует много различных конструкций стеклянных двойных фасадов. Общую классификацию приводит директор Института строительной физики им. Фраунгофера (Германия) Карл Гертис, опираясь на работу Вернера Ланга:

• по размещению поверхностей двойного фасада: установленные внутри конструкции внешней стены, частично выдвинутые вперёд или полностью выступающие за внешнюю стену;

• по наличию и размещению вентиляционных отверстий: без вентиляционных отверстий, с отверстиями только на внутренней поверхности или на обеих поверхностях двойного фасада. Кроме этого, система вентиляции может временно подавать воздух в обход двойного фасада;

• по сегментированию поверхностей: промежуток между поверхностями фасада сегментируется или выполняется в виде ширмы. Последний вариант имеет большое значение для переноса воздуха в промежутке между поверхностями.

Схематичные вертикальные разрезы в фасадах, характеризующие виды разработки и размещение конструкции стеклянных двойных фасадов, представлены на рис. 1 и 2.

В зависимости от расстояния, на которое выдвигается наружная стеклянная поверхность, воздушный зазор между поверхностями фасада может иметь следующие характеристики:

• в него нельзя попасть; зазор служит только для размещения между поверхностями приспособлений для защиты от солнца;

• в нём можно разместиться при мытье стёкол;

• он может использоваться наподобие зимнего сада как общий зал или в качестве помещения для переговоров.

Вентиляция

В зданиях со стеклянными двойными фасадами может предусматриваться как система механической, так и естественной вентиляции через соответствующие отверстия. Опыт показывает, что использование и того и другого видов вентиляции позволяет добиться наилучших параметров микроклимата и высокого уровня энергоэффективности.

Варианты фасадов разнообразны – от стеклянного изолирующего фасада до конструкции с регулируемым открытием внешней и внутренней поверхностей (рис. 3). Может быть также реализован обход стеклянного двойного фасада, при котором приточный или удаляемый воздух направляется напрямую (в этом случае двойной фасад не будет выполнять своей прямой функции).

 Преимущества и недостатки технологии

До сих пор ведётся широкая дискуссия о том, насколько целесообразно применение стеклянных двойных фасадов вместо традиционных фасадов, имеющих современную теплоизоляционную систему. Считается, что стеклянные двойные фасады имеют несколько лучшие показатели звукозащиты, чем традиционные фасады. Благодаря естественной вентиляции стеклянные двойные фасады улучшают внутренний климат. В воздушном зазоре между поверхностями фасада может наноситься прочное покрытие для защиты от солнца, а также устанавливаться элементы, отклоняющие свет. В многоэтажных зданиях при сильном ветре стеклянные двойные фасады уменьшают динамический напор, вызывающий повышенное давление прижима внутренних дверей. Конструкция фасада позволяет открывать окна на желаемую ширину даже при большой высотности здания.

Среди минусов отмечаются высокие капитальные и эксплуатационные затраты, связанные, например, с трудностью и частотой очистки внутренних поверхностей. Нет единого мнения среди специалистов о влиянии двойных фасадов на теплопотери зданий. Если речь идёт о высотных зданиях с большой внутренней тепловой нагрузкой, оба вида фасадов в зимнее время имеют приблизительно одинаковые показатели. Что же касается летней теплозащиты и затрат энергии на охлаждение, в зданиях со стеклянными двойными фасадами без систем кондиционирования воздуха очень сложно обеспечить приемлемые внутренние климатические параметры. Кроме этого, без применения дополнительных защитных мер (установка горизонтальных и вертикальных переборок) зазор между поверхностями стеклянных двойных фасадов повышает пожароопасность.

Несмотря на недостатки, это решение открывает большие возможности для строительства зданий высоких технологий. Многочисленные примеры сложнейших объектов (в том числе здание «Городские ворота Дюссельдорфа»), проекты которых предусматривают естественное освещение, пассивное использование энергии и др., демонстрируют, что стеклянные двойные фасады могут эффективно решать проблемы с перегревом помещений и повышенными нагрузками на систему охлаждения. Проекты подобного рода объединяет то, что в процессе их создания выполняется большой комплекс предпроектных исследований, в том числе создание аэродинамических стендов и проведение математического компьютерного моделирования. Немаловажны и высока заинтересованность, а также требовательность застройщиков.

---

ЭНЕРГОСБЕРЕГАЮЩАЯ КОНЦЕПЦИЯ ЗДАНИЯ «ГОРОДСКИЕ ВОРОТА ДЮССЕЛЬДОРФА»

Двойной вентилируемый проходной фасад с регулируемыми наружными ограждениями.

• Повышенная тепло- и солнцезащита наружных ограждений за счёт отличных теплофизических характеристик применяемых материалов и конструкций.

• Естественная вентиляция помещений на протяжении продолжительного периода.

• Использование панелей, размещённых на потолке, для отопления и охлаждения помещений, отказ от отопительных приборов , размещаемых под окнами из-за снижения потерь теплоты в холодное время года – расчётный расход теплоты на отопление составляет всего 2,87 МВт.

• Пониженная до минимально необходимого уровня производительность системы кондиционирования воздуха за счёт снижения теплопоступлений в помещения в тёплое время года и использования естественной вентиляции.

• Максимальное использование источников возобновляемой энергии: холода грунтовых вод, теплоты удаляемого воздуха.

---

Городские ворота Дюссельдорфа

В здании «Городские ворота Дюссельдорфа» (архитектор Overdiek Petzinka & Partner, Германия, 1997) применён вентилируемый стеклянный двойной фасад. Его особенностью является наличие горизонтальных поэтажных открытых проходов по периметру здания и атриуму.
Фасад этого здания может быть охарактеризован как рациональное и экономичное техническое решение, которое при значительной внешней шумовой и ветровой нагрузке позволяет на протяжении длительного периода в течение года осуществлять естественную вентиляцию офисных помещений. Кроме того, такой фасад является важным связующим элементом рабочих помещений и окружающей среды.

Конструкция двойного фасада

Фасад в районе атриума представляет собой обычную застеклённую конструкцию с открывающимися фрамугами, а вся остальная часть здания имеет двойной фасад, разделённый по вертикали поэтажными перекрытиями. Принципиальная конструкция стеклянного двойного фасада приведена на рис. 4. Внешняя часть фасада прежде всего служит для защиты от наружных климатических воздействий в виде дождя и снега.

Помимо этого, в ней расположены отверстия для притока наружного воздуха в вентиляционные короба и удаления отработанного воздуха из них, а также для проветривания промежуточного пространства и естественной вентиляции помещений. Одинарное остекление внешней части фасада создают отражающие стеклянные модули размером 3 × 1,5 м.
Секции внутренней части фасада имеют рамную конструкцию, как правило, с двойным остеклением, что обеспечивает снижение теплопотерь в зимнее время. При помощи поворотных створок рамы могут отклоняться в сторону офисных помещений (открывается каждый второй элемент на оси) с целью естественной вентиляции офисных помещений.

Шанхайский всемирный финансовый центр (Шанхай, Китай)

В промежуточном пространстве фасада размером 1,4 или 0,9 м размещаются вентиляционные короба, которые являются конструктивным элементом перекрытия двойного фасада и выполняют также функцию защиты от воздействия наружного климата. Короба для приточного и удаляемого воздуха монтируются вместе с основными конструкциями фасада на одном поясе с чередованием направления воздушного потока. Отверстия приточного и удаляемого воздуха на фасаде можно видеть как пояса, идущие вдоль здания, на соседних этажах они находятся напротив друг друга.

Короба для приточного и удаляемого воздуха монтируются с чередованием направления воздушного потока для предотвращения «коротких замыканий» потоков воздуха (поступления отработанного воздуха в приточное отверстие вышележащего этажа). Внутри каждого вентиляционного короба находится клапан с поворотными створками, предназначенный для регулирования расхода воздуха и при необходимости полного перекрытия прохода воздуха. Отверстия для забора и удаления воздуха закрыты вентиляционными решётками для защиты от атмосферных осадков. Аэродинамическая оптимизация коробов была выполнена на основе моделирования методами вычислительной гидродинамики. При этом преследовалась цель создания равномерного потока воздуха и обеспечения низкого уровня шума.

Внутри двойного фасада располагаются также регулируемые устройства солнцезащиты, которые способствуют сокращению теплопоступлений от солнечной радиации в помещения и, как следствие, снижению расхода холода в системе кондиционирования воздуха в тёплое время года. В холодное время они играют роль экрана, уменьшающего поток теплового излучения в ночные часы из помещений наружу, что уменьшает энергопотребление.

Штаб-квартира компании «Новатэк» (Москва, Россия)

Защита от шума

Частой причиной использования установок кондиционирования воздуха в здании, размещённом в городе, является повышенный уровень внешнего шума при открытых окнах. Уровень звукового давления в районе размещения «Городских ворот Дюссельдорфа» составляет приблизительно 70–75 дБ(А) и вызывается в первую очередь транспортом. Для обеспечения приемлемой защиты от внешнего шума при открытых оконных створках во внутренней части фасада шумоизоляция должна обеспечить снижение уровня звуковой мощности ориентировочно на 15–20 дБ.

Если принять, что внутренняя часть фасада обеспечивает снижение уровня шума на 5–10 дБ в зависимости от величины открытия створок, то на внешней стороне фасада и во внутреннем пространстве уровень шума должен снижаться на 10 дБ. При этом следует учитывать, что снижение уровня шума во внешней части фасада зависит от степени открытия отверстий для прохода приточного и удаляемого воздуха. Фактически снижение шума во внешней части фасада при открытом воздушном клапане эквивалентно почти 10 дБ(А), а при клапане, открытом на 10 %, – 20 дБ(А). Требования по снижению шума во внутренней части фасада могут быть достигнуты за счёт увеличения звукоизоляции на внешней стороне фасада.

Температурный комфорт

Приведённый коэффициент теплопередачи двойного фасада имеет достаточно низкое значение, равное 1,1 Вт/(м²•°C). Кроме того, использование «тепличного» эффекта днём и снижение теплового излучения от наружной поверхности внутреннего остекления двойного фасада в ночное время обеспечивают дополнительную экономию теплоты. Даже в ранние утренние часы при температуре наружного воздуха –10 °C и температуре внутреннего воздуха 21 °C средняя температура внутренней поверхности двойного остекления составляет около 16,5 °C. При тех же температурных условиях в обычных фасадах с окнами, имеющими значение приведённого коэффициента теплопередачи 1,6 Вт/ (м²•°C), температура внутренней поверхности остекления составляет 14,5 °C.

Для снижения теплопоступлений в летнее время при использовании двойных фасадов важен не только правильный выбор материалов и конструкции устройств солнцезащиты, но и их расположение во внутреннем пространстве двойного фасада. Регулируемое устройство солнцезащиты должно обдуваться потоком воздуха с боков и снизу, чтобы отводимая избыточная теплота под действием восходящих конвективных потоков «выводилась» вверх, а не проникала во внутренние помещения. Общий коэффициент проникания потока солнечной радиации через конструкцию двойного фасада составил не более 0,1, что подтвердили натурные измерения. Такое значение показателя для фасада с одинарной оболочкой может быть достигнуто только при использовании наружных пластинчатых отражателей.

Manitoba Hydro Place (Виннипег, Канада)

При воздействии на фасад в летнее время прямых солнечных лучей во внутреннем пространстве фасада будет наблюдаться повышение температуры воздуха.

Как показывает практика, при неверно выбранных конструктивных параметрах фасада температура воздуха внутреннего пространства может повышаться на 10 °C. Естественная вентиляция помещений здания в таких условиях должна быть значительно ограничена. Снизить температуру воздуха во внутреннем пространстве фасада возможно путём его вентилирования наружным воздухом. При этом должен быть обеспечен расход воздуха, необходимый для снятия перегрева, так что отверстия для притока и удаления воздуха на внешней части фасада должны иметь достаточные размеры для пропускания этого количества воздуха. В проекте «Городские ворота Дюссельдорфа» определено расчётом, что площадь сечения отверстий для прохода приточного и удаляемого воздуха должна составлять 0,15 м² на каждый метр периметра фасада.

Было рассчитано, что температура воздуха во внутреннем пространстве фасада на среднем по высоте уровне не должна повышаться более чем на 4–6 °C при максимальном потоке солнечного излучения. Результаты расчётов были подтверждены натурными измерениями в летние месяцы, при этом повышение температуры воздуха во внутреннем пространстве зафиксировано ближе к нижней, чем к верхней границе указанного диапазона.

Две башни Международного финансового центра (Гонконг, Китай)

Оптимизация движения воздушных потоков в двойном фасаде

Повышение температуры воздуха во внутреннем пространстве фасада зависит от расхода воздуха, а он в свою очередь – не только от площади отверстий, но и от аэродинамического сопротивления по пути движения воздушных потоков. При этом наибольшее значение имеет гидравлическое сопротивление, определяемое внутренней геометрией вентиляционных коробов. Поэтому прежде всего необходимо стремиться к уменьшению именно этого сопротивления.

Для этого в ходе разработки проекта были проведены многочисленные компьютерные расчёты, целью которых было достижение равномерного потока воздуха в вентиляционных коробах, т. к. даже небольшие углы и кромки могут вызывать завихрения воздушного потока, в значительной степени снижающие расход воздуха. При неблагоприятных условиях это может вызывать шум.

Исследования по оптимизации конструкции вентиляционных коробов потребовали значительных затрат времени.
Как и предполагалось, в неоптимизированных в аэродинамическом отношении вентиляционных коробах при моделировании движения воздуха возникали обширные застойные и турбулентные зоны, повышающие аэродинамическое сопротивление и в условиях действия естественных сил уменьшающие расход воздуха.

Для предотвращения таких явлений были сконструированы направляющие пластины, обеспечивающие наилучшие характеристики воздушного потока. Для жалюзи наружных решёток, защищающих от дождя, были выбраны хорошо обтекаемые потоком воздуха узкие профили, создающие незначительное сопротивление в условиях небольшого располагаемого естественного циркуляционного давления. Аэродинамическое сопротивление вентиляционных коробов удалось значительно снизить по сравнению с начальным значением. Оптимизация конструктивных параметров вентиляционных коробов также оказала положительное влияние на повышение температуры воздуха во внутреннем пространстве.

Pearl River Tower ( Гуанчжоу, Китай)

Конденсат

На внутренней поверхности внешней части фасада при определённых условиях может образовываться конденсат. Это явление возникает в холодное время года, когда влажный и тёплый воздух из помещений попадает во внутреннее пространство двойного фасада, а температура на внутренней поверхности внешней части фасада становится ниже температуры точки росы. Однако при достаточно интенсивном вентилировании внутреннего пространства фасада наружным воздухом этот конденсат быстро исчезает.

Давление на поверхности двойного фасада

При испытаниях модели здания в аэродинамической трубе определялись давление в атриуме и аэродинамические коэффициенты на поверхности фасадов и крыше. При этом выявилось, что распределение давления на поверхности фасада по горизонтали везде отличается большой неравномерностью, в то время как изменение давления по высоте здания остаётся сравнительно постоянным. Более заметные изменения отмечаются только на верхних этажах (в аттиковом пролёте), для которых из-за их протяжённости по длине и без того необходимо независимое управление воздушными клапанами на фасаде.

Поэтому на фасадах офисных помещений нет необходимости зонирования регулируемых воздушных клапанов по высоте. Угловые зоны прохода внутреннего пространства двойного фасада из-за значительного изменения давления в этих зонах отделены от основного пространства по горизонтали стеклянными перегородками. В середине внутреннего пространства фасада имеется отдельный участок с противопожарной лестничной клеткой, разделяющей проход.
Тем самым становится излишним дополнительное разделение в горизонтальном направлении. Для контроля условий комфорта в офисных помещениях при повышенном давлении ветра на каждой башне проводятся измерения общего перепада давления между внешним фасадом и атриумом. Для этого достаточно четырёх мест измерения в каждой офисной башне.

Вентиляция двойного фасада

В здании «Городские ворота Дюссельдорфа» отдельные элементы двойного фасада установлены по горизонтали в чередующемся порядке – как вентиляционные короба, так и отверстия для приточного или удаляемого воздуха.

Это означает, что в каждом втором модуле производится либо забор, либо удаление воздуха из пространства двойного фасада. Забор наружного воздуха в двойной фасад осуществляется через регулируемые воздушные клапаны, которые устанавливаются системой прямого цифрового управления зданием в соответствии с текущими наружными условиями в одно из трёх положений: «закрыто», «открыто», «защита от дождя».

Если температура наружного воздуха и интенсивность солнечного излучения уменьшаются ниже определённого уровня, воздушные клапаны на внешнем фасаде закрываются.

Оставляют открытыми только небольшие щели для предотвращения выпадения конденсата на поверхности остекления во внутреннем пространстве фасада.

При усилении ветра для обеспечения комфорта воздушные клапаны внешнего фасада вначале устанавливаются в промежуточное положение, а затем полностью закрываются. В случае если ветер достигает интенсивности урагана, воздушные клапаны вновь открываются для снятия статической нагрузки. Наряду с этим пользователь всегда имеет возможность открыть оконные створки внутренней части фасада и проветрить свой офис путём естественной вентиляции. При этом может осуществляться ночное охлаждение отдельных офисов.

Таким образом, реализуется регулирование, предусматривающее простое автоматическое открытие или закрытие воздушных клапанов во внешней части фасада или оконных створок во внутренней части фасада самим пользователем.

Результаты

Были проведены натурные измерения параметров микроклимата. Наряду с температурой и скоростью воздуха измерялись также локальная асимметрия результирующей температуры и распределение температуры воздуха по высоте помещения. Если соответствующие значения параметров превышают допустимые пределы, люди в помещениях чувствуют сильный дискомфорт. Но, как и ожидалось, таких критических условий в здании «Городские ворота Дюссельдорфа» не отмечалось. Все измеренные значения параметров воздуха находились в допустимых пределах, и было показано, что установившие в действительности значения контролируемых параметров являются для людей ещё более благоприятными, чем предсказываемые по результатам моделирования и лабораторных испытаний, проводившихся при менее жёстких предельных значениях. Например, при температуре наружного воздуха меньше 0 °C разность температуры внутреннего воздуха и температуры на внутренней поверхности остекления в помещении составила 1–2 °C. При том что, согласно данным предварительных испытаний и расчётов, эта разность температур должна была составить 3–4 °C. Такие хорошие результаты можно объяснить достаточно низким значением общего приведённого коэффициента теплопередачи (порядка 1 Вт/ (м²•°C)) двойного фасада. Это совпадает с оценкой людей, работающих в помещениях здания, которые единодушно заявляют об очень хорошем качестве микроклимата даже в холодные зимние дни.

В проекте «Городские ворота Дюссельдорфа» устройство двойного фасада доказало свою экономическую эффективность. Предполагая, что двойной фасад используется в течение 30 лет и ставка дисконтирования составляет 8 %, получена ежегодная сумма приведённых капитальных затрат и амортизационных отчислений от 53 до 160 евро на 1 м² фасада. Кроме того, были учтены дополнительные затраты на поддержание конструкций фасада в исправном состоянии и на очистку, которые составили соответственно от 3 до 8 евро на 1 м² в год и 8 евро на 1 м² в год при очистке поверхностей фасада, выходящих во внутреннее пространство, два раза в год. Общие годовые затраты составили от 64 до 176 евро на м² поверхности фасада.

Затраты на сооружение стеклянного двойного фасада не превысили стоимость высококачественного фасада с одинарной оболочкой, обладающего аналогичными теплофизическими характеристиками. Это обусловлено, с одной стороны, простотой принятых решений и большим объёмом проведённых предварительных работ по оптимизации конструктивных параметров, а с другой, хорошими ценами за работу, которые предложил подрядчик.

Литература

1. Здание биоклиматической архитектуры – «Городские ворота Дюссельдорфа» // АВОК. 2006. № 2, 3.

2. Инженерное оборудование высотных зданий / под ред. М. М. Бродач. 2-е изд., испр. и доп. М.: АВОК-ПРЕСС, 2011.

3. Покорение климата / Б. Кувабара и др. // Здания высоких технологий. 2012. Осень.

4. Табунщиков Ю. А., Бродач М. М., Шилкин Н. В. Энергоэффективные здания. М.: АВОК-ПРЕСС, 2003.

5. Шилкин Н. В. Возможность естественной вентиляции для высотных зданий // АВОК. 2005. № 1.

6. Шилкин Н. В. Здание высоких технологий // АВОК. 2003. № 7.

7. Gertis K. Стеклянные двойные фасады. Имеют ли смысл, с точки зрения строительной физики, новые разработки фасадов? // АВОК. 2003. № 7, 8; 2004. № 1.

8. Poirazis H. Double Skin Façades for Office Buildings. Lund University, 2004. ●

---

 ОБ  АВТОРАХ

Марианна Бродач – вице-президент НП «АВОК», профессор МАрхИ, главный редактор журнала «Здания высоких технологий».

Николай Шилкин – канд. техн. наук, профессор МАрхИ.

---

СТАТЬИ ПО ТЕМЕ:

 Современные тенденции климатической техники в России: анализ рынка и прогнозы

О выборе энергоэффективного вентиляционного оборудования

Биоадаптивная оболочка здания

DEVAP – новая технология тепловлажностной обработки воздуха

Энергосбережение , Светопрозрачные элементы , Ограждающие конструкции , Климатизация , Естественное освещение , Естественная вентиляция

Остекление зданий, цены на остекление фасада в Москве

Остекление зданий сегодня приобрело повсеместную популярность в оформлении дизайна. Еще бы, ведь это не только эстетика, но и своего рода эргономичность, потому что после этого мы получаем более светлые помещения и за счет этого повышается ощущение увеличения внутреннего пространства, от чего выигрывают помещения небольших и средних размеров.

Мы предлагаем следующие виды остекления фасадов здания:

Остались вопросы?

Цены на остекление фасадов

Чем обуславливается цена на остекление фасадов зданий за м2? На ее формирование влияет широкий спектр факторов.

• Вид конструкций (стоечно-ригельные, спайдерные, структурные и др.).
• Разработка проекта.
• Стоимость фурнитуры, материалов для каркаса, стеклопакетов.
• Тип профиля.
• Монтажные работы.
• Дополнительные услуги.

При составлении сметы учитывается сложность проекта, форма конструкции, объем работ и высота здания.

Профильные системы остекления фасадов зданий

остекление профилем СИАЛ-Профиль

остекление профилем RAELIT

остекление профилем ALUTECH

остекление профилем SCHUCO

остекление профилем REYNAERS

остекление профилем АГРИСОВГАЗ

остекление профилем ТАТПРОФ

остекление профилем provedal

Алюминиевое остекление и другое

Теплые и холодные системы остекления фасада

Мы предлагаем теплое и холодное остекление фасада. Оно надежно защитит от внешнего шума, неблагоприятных погодных явлений, уличной пыли, насекомых, выхлопных газов.

Холодное остекление предполагает монтаж металлической рамы со стеклом. Чаще всего это системы раздвижного типа. Они используются для оформления лоджий, балконов, производственных площадок, автомобильных боксов, складов. В теплые сезоны в помещении с таким остеклением можно устраивать зону для занятий спортом или отдыха.

Теплое остекление — система из металлических профилей, стеклопакетов и полиамидных вставок. Важнейшие элементы конструкции:

• пароизоляция;
• узлы примыкания;
• солнцезащита и др.

Главное отличие теплого остекления от холодного — наличие терморазрыва в каркасе. Он разделяет внутреннюю и наружную области, создает термомост, позволяет беречь тепло внутри помещения. Обычно используются профили с несколькими камерами. Чем больше камер, тем выше теплоизоляция. Также вставляются многослойные стеклопакеты.

Где применяется фасадное остекление

Технология остекления зданий и сооружений

Технологии современного остекления зданий и сооружений подразумевают использование прочного, но легкого каркаса. Фасадные системы крепятся на опорные конструкции, а затем заполняются стеклопакетами. Часто используется крупноблочный монтаж. Он предполагает сбор модульных элементов на стройплощадке.

Этапы работы по остеклению:

• создание проекта, применение 3D-визуализации и геодезической съемки;
• согласование проекта с заказчиком;
• поставка готовых комплектующих на объект;
• монтажные работы;
• сдача-приемка.

Портфолио

Расчет стоимости остекления здания

Тип профиля

Теплый

Холодный

Производитель

Выберите профиль

• Сиал-профиль
• Реалит
• Алютех
• Schuco
• Reynaers
• Агрисовгаз
• Татпроф
• Proverdal

Тип здания Частный дом Офисное здание Торговый центр Административное здание Другое

Площадь остекления м²

Монтажные работы Нужны Не нужны

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности

Почему мы?

• Отличные цены

  Мы – производители. Это обеспечивает низкие цены на продукцию.

• Сроки

  Мы производим изделия в срок от 1 до 7 рабочих дней (в зависимости от вида изделий)

• Производство

  Все изделия изготавливаются на наших собственных производственных мощностях.

• Доставка

  У нас есть специальный транспорт, оборудованный для доставки стекла и зеркал

• Джамбо

  Для работы со стеклом у нас есть специальный джамбо-стол для резки стекла и триплекса

• Качество

  В производстве мы используем только стекло и зеркало наивысшего качества

• Многофункциональность

  У Вас есть возможность заказать все в одном месте

• Система скидок

  Для постоянных заказчиков у нас индивидуальные условия и система скидок.

Хотите, мы перезвоним вам в течение минуты?

Мы ценим Ваше время и готовы помочь найти нужную Вам информацию. Если вы готовы, мы обсудим это по телефону.

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.

Спасибо за заявку!

Менеджер свяжется с Вами
в ближайшее время

Присоединяйтесь к нам в @insagram

что это такое, виды остекления и их особенности

Содержание

• 1 Что такое стеклянный фасад?
• 2 Преимущества фасада со стеклом
  • 2.1 Естественное освещение
  • 2.2 Энергоэффективность
  • 2.3 Красота и уникальность
  • 2.4 Микроклимат внутри дома
• 3 Типы остекления фасадов
  • 3.1 Стоечно-ригельная система срс
  • 3.2 Модульная система
  • 3.3 Структурные системы
  • 3.4 Полуструктурные системы
  • 3. 5 Спайдерные системы
  • 3.6 Вантовые системы
• 4 Панорамные окна и стеклянные крыши
• 5 Зимние сады
• 6 Входные группы из стекла

Строительство домов со стеклянным фасадом в России еще несколько лет назад казались фантастикой и все из-за сурового климата. Но благодаря усовершенствованным технологиям и разнообразию типов такого фасада, уже сейчас использование стеклянного фасада возможно практически в любой точке мира.

Сама стеклянная конструкция представляет собой дополнительную оболочку расположенную поверх основного корпуса здания. Между навесной конструкцией и несущей обязательно продумывается хорошая система вентиляции. Благодаря разнообразию систем каркасов появилась возможность создавать особый, современный и изящный образ домов. Насчитывается большое разнообразие каркасных и бескаркасных систем реализации.

Фасадное остекление приобрело большую популярность в оформлении дизайна

Такие дома имеют более современный вид, нежели обычные и неповторимую эстетику и  изящество. Использование данных оболочек, защищает дома от все возможных внешних факторов. Использование данного фасада помогает поддерживать постоянный микроклимат и создает благоприятную среду внутри помещений.

Читайте также:

• Красивые фасады домов;
• Проектирование вентилируемых фасадов;
• Подсистема для вентилируемых фасадов.

Что такое стеклянный фасад?

Стеклянные фасады – это в первую очередь изящество современных зданий, любых размеров и форм, выполненые из стекла и имеющие зачастую металлические основания. Применение их довольно обширно, они подходят как для торговых, офисных и развлекательных центров, так и для жилых частных или многоэтажных домов. Что без сомнения подтверждает, что область применения этих фасадов безгранична. Использования стекла, придает зданиям новые свойства:

• Безупречный современный внешний вид;
• Долговечность;
• Термоустойчивость;
• Светопрозрачность.

Использование стекла в качестве фасадов всегда было популярно для административных и коммерческих объектов, но в данный момент эту популярность активно перехватывают жилые дома. Как примером служит популяризация использования теплой стеклянной стены в загородном особняке. Зачастую для них используется стекла тепло сберегающим покрытием.  Что способствует наличие красивой прозрачной стены во весь проем, соответствующей к тому же всем нормам энергосбережения помещений и улучшаешь освещение внутри помещения.

Преимущества фасада со стеклом

Остекление фасадов визуально увеличивает площадь помещений, выглядит это как продлевание помещения наружу, происходит объединение с окружающим ландшафтом, что и способствует зрительному расширению. Одним же из основных преимуществ можно считать долговечность и практичность стекла. Но это явно не единственные плюсы стеклянного фасада, и вот некоторые из них.

Естественное освещение

Благодаря остеклению фасадов зданий, помещение более насыщенно воздухом и светом. К тому же вы можете насладиться красивым пейзажем. Позволяет увеличить естественное освещение конструкция, состоящая из металлического профиля и стекла. Это очень прочный и экологически чистый материал и к тому же пожаробезопасный. Такое сочетание гарантирует вам естественное освещение в течение долгих лет службы.

Декоративное освещение фасада здания

Энергоэффективность

Использование стекла позволяет произвести экономию на такую технику как обогреватели и кондиционеры, а так же других систем жизнеобеспечения, наличие которых необходимо в обычных домах. Оболочка служит для защиты основной конструкции от прямых солнечных лучей, а так же осадков и ветра.

Красота и уникальность

Используя стекло, фасаду придается современность конструкции и изящество не подвластное другим материалам. После использования стекла, даже самый обычное здание, выполненное без изысков, будет иметь неповторимый и презентабельный вид.

Для большей же индивидуальности возможно использование цветных стекол для фасада. Что дает больший выбор для создания неповторимых конструкций и узоров. Вы сами можете подобрать форму стекла, будь это овальная форма, прямоугольная или изогнутая форма, выполненная под ваши требования. При желании осуществить еще более немыслимые и красивые задумки, стоит добавить какие-либо дополнительные элементы, но стоит учесть, что для некоторых из них могут потребоваться петли.

Современная архитектура частного дома благодаря остеклению фасада может выглядеть очень оригинально

Микроклимат внутри дома

Фасадное стекло практичное и одним из главных преимуществ, и отличий от других материалов, является возможность создания постоянного и комфортного микроклимата. Помимо заглушения шума такой фасад препятствует проникновению пыли и задерживает ультрафиолет. Дополнительным бонусом к этому является их возможность не подвергаться перепаду температур и противодействию большой влажности.

Типы остекления фасадов

Есть несколько возможных вариантов остекления фасадов.  Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

• Стоечно-ригельные системы;
• Структурные;
• Светопрозрачные спайдерные;
• Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.

Стоечно-ригельная система срс

Стоечно-ригельная система остекления в разрезе

Стоечно-ригельные системы наиболее часто встречаемые. Это светопрозрачные фасады поддерживаемые горизонтальными и вертикальными профилями, так же называемые как ригели и стойки. Для более стильного и интересного варианта здания используются декоративные накладки. Это нисколько не мешает пропускной способности стекла, и помещения достаточно освещены. Универсальными эти конструкции делает то, что их возможн использовать практических для любых типов зданий.

Модульная система

Модульное остекление – элементный фасад зданий

Модульный фасад – стеклянный фасад зданий особого вида, так же называемым блочным фасадом или элементным. Главной причиной появления модульной системы служит увелечение возводимых зданий башенного типа. Раньше для таких типов зданий применялись стоечно-ригельные фасады, но они быстро стали не удовлетворяли требованиям сроков и технологий строительства. Отличие модульной системы от стоечно-ригельной заключается в том, что на объект конструкции поставляются не в разобранном виде, а готовый типовой фасадный блок в сборе.

Структурные системы

Структурная система остекления

Отличительной особенностью структурной системы является ее целостность.  Со стороны это выглядит так, будто основную часть здания покрыли сплошным листом стекла. К тому же совершенно невидны никакие петли и другие элементы профиля. Закрепление происходит при помощи специального герметичного клея, не подверженного воздействию влажности и перепада температур. Несмотря на крепление стекла клеем, фасад будет безопасным и прочным и отлично подходит для крупноформатного остекления, даже для самых высоких зданий. Тем не менее, такой фасад используется и для небольших магазинчиков и домов и смотрится это не менее завораживающе.

Полуструктурные системы

Устройство полуструктурного фасадного остекления

Стоечно-ригельное и структурное остекление в объединение представляют собой полуструктурные системы. Отличая их, заключаются в лицевой поверхности, на которой обязательно используется либо исключительно горизонтальные, либо декоративные крышки расположившиеся только вертикально, скрывают они под собой профиль несущего каркаса. Что бы обеспечить качественные герметичные соединения, в основном применяют эластичные уплотнения либо силикон. Так же используя полуструктурные системы, есть несколько видов декоративных накладок: миндалеобразне, скругленные или плоские.

Спайдерные системы

Спайдерная система остекления фасада

Спайдерные системы стеклянного фасада так же относятся к одним из самых популярных и часто используемых. Они используются без рам для крепления стекол, так же отпадает необходимость закреплять петли. В качестве закрепляющей связи, у таких фасадов служат специальные кронштейны. Изготавливаются они из стали высокой прочности. При помощи эластичных зажимов все элементы фасада крепятся к этим кронштейнам или как их еще называют – спайдерам. Используя данный вид креплений, не составит труда покрыть стеклом большие площади. Именно поэтому часто спайдерные системы используют для остекления в крупных зданиях.

Вантовые системы

Стеклянный фасад на вантовой системе на спайдерах

Вантовые системы относятся к спайдерной системе, и придают остеклению  панорамный эффект, элегантность, легкость и визуальную целостность. Данное остекление считается одним из самых престижных и практичных, при этом использование данной системы возможно для зданий любых форм, размеров и геометрий.

От обычной спайдерной системы вантовые отличаются очень существенно. Главной отличительной чертой является крепление к зданию, отсутствуют традиционные рам-секции. Если почти все фасады в своей основе имеют жесткий металлический каркас прикрепленный к базовым стенам, то планарная конструкция крепится с помощью специальных высокопрочных тросов (вантов), туго натянутых и «сплетенных» по принципу паутины.

Панорамные окна и стеклянные крыши

Использование панорамных окон и стеклянных крыш позволяет в полной мере насытить помещение солнечным светом. Что приводит к визуальному эффекту стирания границ между внутренним и наружным пространством помещения.

Панорамным окном считается стена из стекла на всю высоту этажа. Применение их обширно они подходят и для обустройства внешних стен зданий, и отлично подойдут для балконов и лоджий. В итоговом варианте они имеют вид больших блоков из стекла вставленных в профиль из дерева или пластика, алюминия или металла. Панорамные окна могут быть как одиночные, так и представлять собой стеклопакет, несколько стекол, как правило, до 6 штук.

Панорамное остекление веранды

Зимние сады

Зимние сады это один из вариантов используемых фасадных остеклений. Чаще всего это однокамерные стеклопакеты, расположенные в профиле из дерева, ПВХ или алюминия. Профиль обеспечивает хорошие прочностные качества конструкции.

Для частных домов это выглядит следующим образом. Ударопрочное закаленное стекло, в качестве внешней части стеклопакета. Антивандальное стекло, имеющее свойство при разрушении не образовывать острых осколков, используется на внутренней стороне.

Зимний сад из алюминиевого профиля с панорамным остеклением

Входные группы из стекла

Входные группы из стекла относятся к части наружной отделки здания. Как правило, их каркас может быть: деревянным, алюминиевым или из ПВХ. Для них важно наличие высокой прочности стекла, поэтому обычно выбирается один из вариантов:

• Триплекс – относится к очень надежному варианту, однако он и немало стоит.
• Закаленное стекло – часто можно встретить в устройствах входных групп, где используются  автоматические двери.
• Многокамерный стеклопакет – считается, пожалуй, самым основным вариантом в соотношении цены/качества.

Если у вас довольно не обычные и сложные задумки на возведение необычного и красивого фасада, то стекло считается лучшим вариантом для выбора основного материала фасада. Но стоит не забывать, что для качественного фасада не стоит экономить и выбирать только качественные комплектующие. Работу же связанную с монтажом, лучше оставить на профессионалов, так вы получите действительно красивый фасад, а главное надежный и долговечный.

Остекление фасадов зданий по выгодной цене от ВРК1

Остекление фасадов зданий сегодня является наиболее удобным выбором в процессе строительства всевозможных коммерческих зданий. Подобный подход позволяет подчеркнуть успешность организации, деловой подход, а также идеально вписать конструкцию в общий вид города.

К данной процедуре нередко прибегают владельцы уже готовых зданий, дизайн которых в значительной мере уступает конкурентам. Обновления внешнего вида для банка, магазина или офисного здания станет наиважнейшим шагом на верном пути к успеху. Причем крайне важно помнить, что при оформлении зон отдыха, зимних садов и т.п. мест в здании именно стеклянные фасады становятся практически единственным достойным способом добиться идеальных результатов.

Технические особенности фасадного остекления

Остекление фасадов зданий бывает нескольких типов, каждый из которых имеет весьма солидную популярность:

• Структурное. В процессе монтажа не участвуют какие-либо виды профиля, благодаря чему конструкция кажется единой. Однако есть немало нюансов, которые следует учитывать при монтаже, т.к. опорой будет служить особо прочный клей.
• Спайдерное. Особо прочная конструкция, где каждое стекло закрепляется на специальные «спайдеры», которые надежно его удерживают. Наши специалисты закрепят все детали настолько качественно, что они прослужат весьма солидный срок без каких-либо нареканий.
• Панорамное. Здесь используются стекла от самого пола и до потолка, благодаря чему удается добиться визуального расширения пространства, а также повышения освещенности помещения.

Каждый из способов имеет свои преимущества, благодаря чему их использование зависит непосредственно от той сферы, к которой принадлежит здание. Важно помнить, что при квалифицированном подходе, возможно фасадное остекление даже по самым необычным дизайнерским проектам.

Нередко на помощь приходит алюминиевый профиль (например AF50), т.к. он позволяет сформировать практически любую форму и использовать любое интересующее стекло. Попутно ему можно придать любой окрас, что делает его и вовсе незаменимым в современных условиях.

Эксплуатация зданий

Стеклянные фасады ничуть не ухудшают эксплуатационные характеристики зданий, а в ряде случаев даже дают возможность добиться еще больших результатов. Разработка и монтаж проекта компанией ВРК1 позволяет добиться весьма немалого количества преимуществ, наиболее популярными из которых являются следующие:

• максимальная устойчивость ко всевозможным деструктивным природным влияниям, включая резкие перепады температур, влагу, пожары и многие другие факторы;
• простота транспортировки, т.к. нанести вред данному материалу достаточно сложно;
• абсолютная экологичность из-за отсутствия выброса в кислород вредоносных веществ;
• изоляция помещения от различных внешних факторов, включая звук, холод и влагу;
• скромные расценки на всю продукцию и услуги;
• высочайшая скорость монтажа.

Каждый из людей имеет свои уникальные критерии к процессу эксплуатации, причем все они будут полностью удовлетворены нашими специалистами.

Оставьте заявку на остекление фасада 8 (916) 615-18-82

Однако остекление промышленных зданий имеет множество особенностей, среди которых наиболее важная – правильный выбор, т. к. крайне важно всегда подбирать исключительно теплые фасады, которые позволят существенно повысят комфорт при эксплуатации. Большинство людей при покупке зданий с фасадным остеклением, незамедлительно заменяют всю конструкцию, т.к. в этом случае возможно будет в итоге существенно сэкономить.

Алюминий – это удобно

Цена за остекление фасада из алюминия может существенно варьироваться, однако всегда остается максимально демократичной. Данный материал считается самым востребованным в данной сфере, т.к. позволяет добиться целого ряда уникальных особенностей:

• высочайшая прочность даже самых маленьких деталей;
• возможность придания практически любой формы;
• неподверженность практически никаким деструктивным воздействием с наружной стороны здания;
• период эксплуатации крайне солидный;
• экологически чистый материал, который будет абсолютно безопасным для каждого пациента;
• уход достаточно простой, причем для этого не потребуется приобретение каких-либо сложных механизмов.

Каждый наш клиент сможет продолжать список достаточно долго, т.к. в этом случае весь персонал, а также гости компании будут себя ощущать максимально комфортно.

Работа с нами

Мы работаем с материалами от целого ряда производителей:

• Алюмакс;
• ТАТПРОФ;
• SCHUECO;
• Agrisovgaz;
• NewTec.

Каждый из брендов известен на весь мир благодаря высочайшему качеству своей продукции и весьма солидному ее долголетию. В процессе сотрудничества наши специалисты будут своевременно оказывать консультации по ходу деятельности, а весь рабочий процесс займет минимальное количество времени.

Фасадное остекление от компании ВРК1 – это верный способ добиться высочайшего качества за весьма сходную сумму.

Оставьте заявку на остекление здания 8 (916) 615-18-82

---

ЭТО ВАС МОЖЕТ ЗАИНТЕРЕСОВАТЬ

• Сэндвич-панели для стен, утеплитель на выбор.
• Строим высококачественные быстровозводимые торговые центры.

Почему стеклянные фасады зданий самые стильные и оригинальные в 2017? Стеклянные фасады: особенности конструкций

Технология монтажного процесса

Технология установки систем навесных фасадов будет зависеть от того, какой тип планируется реализовываться. Монтаж конструкций осуществляется за несколько шагов:

1. Установка перегородок для стекол.
2. Монтаж алюминиевого профиля в каркас. Данный материал отличается легкостью и достаточной прочностью.
3. Выбор зоны, с которой будет начинаться монтаж.
4. Предварительный монтаж строительных лесов (если выбранный вид остекления нуждается в данных временных конструкциях).
5. Покрытие алюминиевого профиля специальными самоклеящимися резинками, либо герметиком.

Плюсы и минусы стеклянных фасадов

Преимущества стеклянных фасадов

Несмотря на все сложности реализации этого инженерно-технического решения (а то, что стеклянный фасад здания — конструкция очень сложная, вы, наверное, уже поняли), проекты домов с стеклянным фасадом с каждым годом реализуются все чаще.

Эффектное остекление фасада
И причин такой популярности несколько:

• Первая – и главная – причина заключается в эстетическом совершенстве такого фасада. На высотных зданиях остекленный фасад выглядит просто потрясающие, но и для частного дома он тоже подойдет.
  Современные дизайн-проекты частных домов для европейского рынка все чаще используют решения с остекленными фасадами – а значит, эта технология востребована!
• Панорамное остекление здания визуально увеличивает площадь внутренних помещений.
• Кроме того, фасад из стекла (в отличие от других способов отделки фасада) со временем не утрачивает свой презентабельный внешний вид. Из процедур по уходу за фасадом остается лишь мойка стекла несколько раз в год – а в остальном фасад и через десять лет будет выглядеть, как новый!

Следующие преимущества, которыми обладают проекты домов со стеклянным фасадом, лежат в практической плоскости:

• Благодаря высокому проценту остекления увеличивается уровень освещения помещения, что дает вам возможность существенно сокращать расходы электроэнергии.
• Прочность остекленных фасадов также существенна. И пусть вас не вводит в заблуждение хрупкость стекла как такового — стеклянные фасадные панели, используемые в архитектурном наружном остеклении, отличаются весьма солидными механическими характеристиками.
• Современные фасадные конструкции в большинстве своем возводятся на каркасах из алюминиевого профиля.
  Применение профиля с терморазрывом (вставкой из теплоизоляционного полимерного материала) позволяет обеспечить фасаду высокие показатели энергосбережения.
  Если прибавить к этому еще и соответствующие стеклопакеты – мы сможем гарантировать комфортную температуру в доме и существенное снижение затрат на энергоносители.

Недостатки фасадного остекления

Обладают ли стеклофасады недостатками? Конечно же! Как и любая конструкция, остекленный фасад может быть установлен не везде, да и другие его особенности следует учитывать, взвешивая аргументы «за» и «против».
Следует принимать во внимание такие недостатки остекленных фасадов:

• Остекление фасада – сложная задача, решать которую должны исключительно профессионалы. Увы, никакая видео инструкция не даст преполного представления о том, как правильно сделать такой фасад.
  И речь здесь идет не только о монтаже фасада, так как основную сложность представляют именно проектные работы.
• Качественный проект дома со стеклянным фасадом должен учитывать не только ваши пожелания, как заказчика, но и особенности здания, ветровую нагрузку в регионе, системы отопления и вентиляции и т.д.

Полностью прозрачный фасад

Обратите внимание! Иногда можно встретить рекомендации, рассказывающие, как устанавливать стеклянный фасад своими руками. Принимайте во внимание, что такая инструкция справедлива лишь для фасадов небольшой площади. Да и каркасом для таких фасадов лучше выбирать ПВХ-профиль (а не алюминиевый).

• Второй недостаток является логическим следствием из первого. Цена фасадного остекления, и без того немалая за счет дорогостоящих комплектующих (профиля и остекления), существенно возрастает — в нее включаются расходы на проектирование фасада и его монтаж.
• Кроме того, не каждый будет себя комфортно чувствовать в помещении с остекленным фасадом – чтобы постоянно быть на виду, нужен определенный склад психики. Да и интерьер под такой остекленный фасад придется продумывать очень тщательно.

Впрочем, все вышеперечисленное нельзя категорично назвать недостатками. Это, скорее, особенности, которые следует учитывать, решая, нужен ли вам дом со стеклянным фасадом.

Установка фасадной системы на место

Важно. Монтаж фасадной системы из алюминиевых профилей выполняется без стеклопакетов. При наличии оконных створок они демонтируются.

Шаг 1. Замерьте размеры проема в стене, проверьте, отвечают ли они параметрам фасадной системы. При необходимости увеличьте или уменьшите проемы, оптимальное расстояние между стенами и конструктивными элементами 1–2 см.

Шаг 2. Осторожно поднимите собранную конструкцию и установите ее на место. Во время подъема усилия прилагайте равномерно, работы должны выполнять не менее двух человек. Выставьте конструкцию строго вертикально по уровню, зафиксируйте ее положение клиньями.

Подъем конструкции

Шаг 3. Просверлите по периметру профилей отверстия под анкеры, вставьте их на место и закрепите. Зафиксируйте пятки вверху и внизу конструкции.

Шаг 4. Монтажной пеной задуйте щели между алюминиевой конструкцией и проемом в стене. Перед запениванием тщательно увлажните поверхности. Влага не только значительно повышает адгезию материалов, но и ускоряет время застывания пены.

Фасадное остекление

Запенивание

Шаг 5. После застывания срежьте выступающую пену, подровняйте поверхности при помощи штукатурки.

Шаг 6. Аккуратно вставьте стеклопакеты, поставьте на место штапики.

Монтаж алюминиевых конструкций

На этом монтаж конструкции закончен, можно приступать к финишной отделке помещений. Если полы не закончены, приложите максимум усилий, чтобы нижний ригель имел упор по всей длине. Это намного усиливает конструкцию и повышает безопасность эксплуатации. Если во время установки стеклопакетов обнаружились шатания – непременно найдите причину и устраните ее. Категорически запрещается установка стеклопакетов в непрочные конструкции.

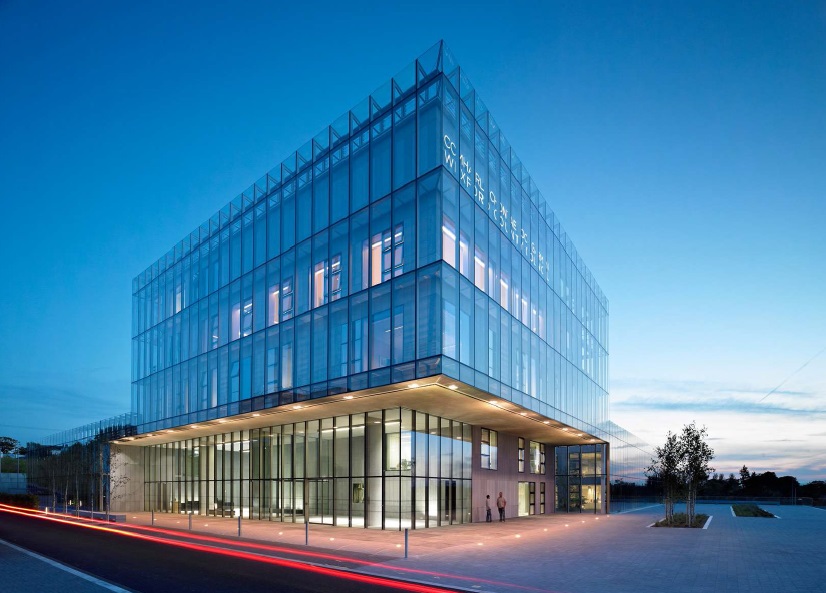

Фасад здания выполнен при помощи светопрозрачных конструкций

Конструкции из алюминия

В какую сумму обойдется?

В данном случае, как и в предыдущем, все зависит от вида систем. Цена такой системы будет формироваться из двух составляющих:

• выбранный профиль для проведения работ, а также стоимость стеклопакетов, уплотнителей и других материалов, применяемых при осуществлении остекления;
• монтажные работы.

Помимо этого, на окончательную стоимость повлияет выбранный вид предстоящего остекления, но и марка выбранных материалов. Если стеклопакеты созданы зарубежными производителями, то цена будет выше, чем при использовании продукции отечественного изготовителя.

Типы фасадов из стекла

Остекление фасадов позволяет заполнять стеклом большие проемы зданий или облицовывать непосредственно фасады. Чаще всего для этого используются стеклопакеты, которые крепятся к рамам либо к другим несущим конструкциям. Отсюда выделяют два типа остекления: рамное и безрамное. К первому типу относят стоечно-ригельные, структурные, полуструктурные и модульные системы, ко второму – спайдерные и вантовые. Чем они отличаются? И в что в них такое особенное?

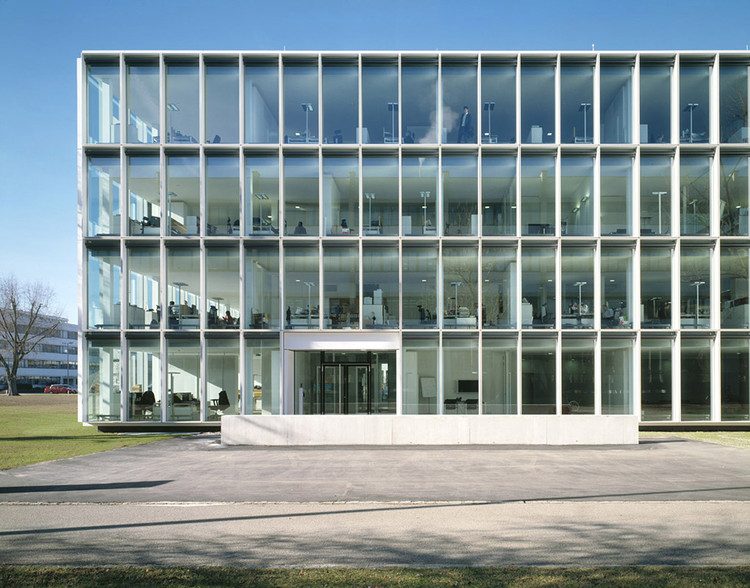

Стоечно-ригельная система

Стоечно-ригельная система применяется при возведении как коттеджей, так и высотных зданий

Это самая распространенная система остекления фасадов, которая характеризуется практичностью и надежностью. Большое разнообразие профилей и возможностей их крепления разрешает устанавливать такие системы повсеместно, начиная от коттеджей и заканчивая высокими административными сооружениями. При этом фасады зданий имеют привлекательный внешний вид с высокой светопроницаемостью и термоизоляцией. Подробные технические характеристики стоечно-ригельной системы остекления по теплосбережению, звукоизоляции и пр. можно посмотреть по ссылке.

Основами стоечно-ригельной системы являются вертикальные стойки и горизонтальные балки. Они образуют рамы, которые в дальнейшем заполняются стеклопакетами. Крепление в системах производится с внутренней стороны здания, создавая эффект невесомости и воздушности сооружений. Возможность по-разному соединять алюминиевые профили позволяет придавать конструкциям уникальные формы и виды.

Модульная система

Выполнять монтаж модульной системы можно без строительных лесов

Эта система считается вариантом стоечно-ригельной, отличаясь особым подходом в проектировании профилей и их установке. Что и выделяет ее в отдельный тип. Состоит модульная система все из тех же стоек и балок, отличаясь лишь этапами работы. Это позволяет значительно экономить время при установке блоков или модулей, спроектированных из нескольких витражей сразу.

Уже готовые блоки легко закрепляются внутри здания без использования строительных лесов. После чего на месте стыков стекол производится их полная герметизация и уплотнение. Что позволяет экономить в два раза больше времени при монтаже и установке. Такой тип остекления фасадов идеален для высотных сооружений, когда невозможно установить строительные леса. Однако применение модульной системы возможно и на малых объектах.

Основными преимуществами данного типа, помимо экономии времени, являются надежность, практичность и эффективность.

Структурная система

Сложное крепление системы устроено таким образом, что стыков практически не видно с внешней стороны здания

Этот тип также выделяется как вариант стоечно-ригельного остекления. Однако отличается он особой визуальной целостностью с внешней стороны фасада. Потому что стеклопакеты крепятся с внутренней стороны витража с помощью сложного крепления. При этом они совершенно не выступают снаружи фасада, что вместе с герметиком на стыках и создает эффект сплошного остекления.

Использовать структурную систему можно не выше 30-го этажа. Поэтому сегодня сплошные стеклянные витражи используются в офисных, административных и торгово-развлекательных зданиях.

Полуструктурная система

При монтаже полуструктурной системы применяются специальные прижимные элементы

И эта система относится к варианту классической стоечно-ригельной. Отличается она использованием более тонких рам, к которым крепятся стеклопакеты черными прижимами. Элементы крепления выступают наружу всего на 4 мм, создавая эффект целостности остекления здания. Такая имитация под структурную систему полностью оправдывает название самой системы.

Спайдерная система

Для производства несущих конструкций спайдерной системы используется углеродистая сталь, это позволяет делать рамы различных конфигураций

Это система безрамного типа, в которой крепление стекол происходит с помощью элементов, внешне напоминающих пауков. Отсюда их название – «спайдеры». Крепятся они непосредственно к стене сооружения либо к несущей конструкции. При этом все щели между стеклами заполняются специальным раствором из силикона. Для изготовления несущей конструкции используется среднеуглеродистая сталь. Поэтому рамы могут быть как прямыми, так и в форме арки или купола.

Спайдерная система является холодным видом остекления. При этом она отличается особой легкостью конструкции, привлекательным внешним видом, создающим эффект целостности. А благодаря полному отсутствию рам, внутрь зданий проникает много света.

Вантовая система

Вантовая система считается самой сложной в проектировании и монтаже

Данная система считается вариантом спайдерной. Она имеет похожее крепление, основным отличием которого является каркас, представляющий собой натяжную конструкцию. Здесь вместо стали выступают натяжные тросы. Проектировать вантовую систему достаточно сложно. Ведь каркас должен выдерживать стеклопакет и различные дополнительные нагрузки на него. Чем и объясняется ее нечастое использование при остеклении зданий.

Кронштейны крепления

Вся конструкция из стоечно-ригельного каркаса и панелей заполнения прикрепляется к несущей строительной конструкции системой кронштейнов. Типичными кронштейнами навесного фасада являются стальные уголки или швеллеры (см. рисунок 1) со специальными мерами по защите их от коррозии. Эти кронштейны передают ветровые и статические нагрузки от навесного фасада на несущий строительный каркас. Система крепления навесной стены позволяют компенсировать отклонения от номинальных размеров, как несущей конструкции, так и самого навесного фасада путем регулировки в трех измерениях (осях x, y и z).

Типы фасадного остекления и системы фиксации стекол

Различают два основных способа отделки фасадов стеклом: рамный и безрамный. К рамным относят структурное, полуструктурное и стоечно-ригельное остекление. Панорамный, модульной и вантовый варианты считаются безрамными.

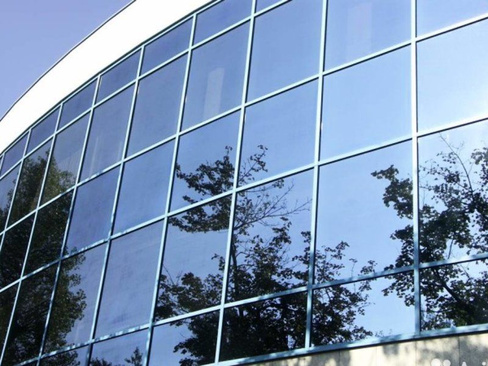

Стоечно-ригельное остекление фасадов

Каркас таких систем сформирован из вертикальных металлических стоек и горизонтальных ригелей. Основная нагрузка ложится на вертикальные элементы – поперечные ригеля необходимы для предотвращения продольных деформаций сооружения.

В несущую конструкцию монтируется светопроницаемое или непрозрачное наполнение, которое прижимается с наружи специальным профилем, после чего закрываются декоративными накладками. Теплые сооружения заполняются стеклопакетами с двумя-тремя камерами; в холодных вариантах обычно применяют однослойное стекло.

Как правило, толщина видимой части профиля с внутренней стороны не превышает 5 см, чего в большинстве случаев достаточно для обеспечения требуемой проектной жесткости конструкции. Декоративные накладки снаружи окрашиваются в любой цвет, соответствующий общему дизайну здания. В теплых стоечно-ригельных системах применяют специальные термо-вставки, корректируя ширину которых возможно оборудовать фасад различными по глубине стеклопакетами.

Стоечно-ригельные фасады полузакрытого типа

Разновидность предыдущего варианта остекления, в котором один из стыков (вертикальные стойки или горизонтальные ригели) фиксируется герметиком без прижимных планок и закрашивается в цвет стекла. При использовании такого способа сборки существенно усложняется обслуживание фасада, например, в случае повреждения одного из стеклопакетов, но внешне такие конструкции, как правило, выглядят более привлекательно.

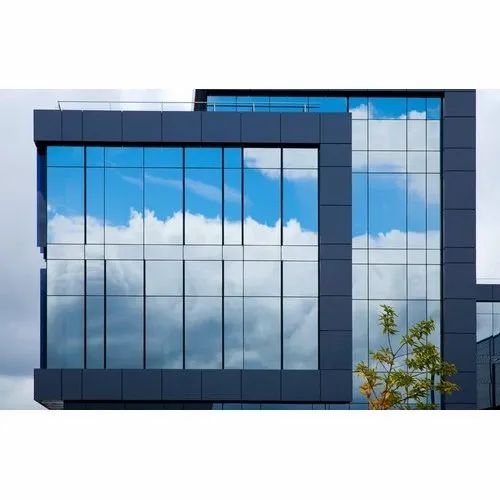

Структурное остекление фасадов

                                                      Структурное остекление Шуко

В своей основе структурные фасады имеют стоечно-ригельную систему, выполненную с рядом особенностей. С внешней стороны структурных систем нет каких-либо несущих конструкционных элементов, из-за чего фасад строения выглядит монолитно и кажется выполненным из цельного стекла.

Основной каркас находится внутри помещения, а снаружи расположены только стекла или непрозрачное заполнение. Стыки между элементами остекления минимальны и практически незаметны с улицы, это же относится и к открывающимся элементам, если они предусмотрены в фасаде. Герметичность примыканий и фиксация стеклопакетов в конструкции обеспечивается специальным герметиком.

Структурные фасады смотрятся достаточно эффектно, однако есть ряд моментов, которые необходимо учесть:

• Сборка достаточно сложна и трудоемка, что существенно влияет на итоговую стоимость конструкции.
• Желательно использовать стальной несущий профиль, поскольку алюминиевые изделия, ввиду их меньшей жесткости, возможно применять только для зданий малой этажности.
• Структурные фасады подразумевают использование стеклопакетов специальной конструкции: внешнее стекло больше внутреннего.
• Наружное стекло должно быть выполнено из закаленного материала. Помимо увеличения ударопрочности остекления, закалка делает светопрозрачное наполнение более стойким к воздействию твердых частиц (например, песка), предотвращая возможную эрозию.
• Так как часть нагрузки ложится на стекло и, в частности, на примыкания между блоками, необходимо использование высокопрочного герметика, стойкого к атмосферным воздействиям.

Полуструктурное остекление фасадов

Как и у структурных конструкций весь несущий каркас расположен с внутренней стороны здания, однако для фиксации стеклопакетов помимо клеевого герметика используют тонкие прижимные планки. Их толщина составляет несколько мм и при покраске в тон остекления они практически незаметны снаружи.

Сравнительно со структурным вариантом, полуструктурные фасады проще в монтаже и последующем обслуживании. Стеклопакеты можно устанавливать с внутренней стороны здания, кроме того, легче проектировать системы со сложной геометрией и открывающимися элементами. Это делает остекление более надежным, одновременно снижая его стоимость и расширяя вариативность дизайнерских решений.

Панорамное

Такой вид остекления фасадов характеризуется установкой сплошного стекла от пола до потолка в пределах одного этажа. Горизонтальные стыки внутри и снаружи помещения полностью отсутствуют, что налагает ряд требований к применяемым стеклопакетам. Для панорамных фасадных систем желательно использовать армированные, ламинированные или закаленные стекла.

Модульное

В основе модульных фасадов лежит все та же стоечно-ригельная система. Готовые блоки (модули) изготавливаются в заводских условиях, после чего доставляются на строительный объект и монтируются.

Такой вариант сборки позволяет встраивать ряд систем (например, кондиционирования) еще на стадии производства, что значительно проще сделать в заводских условиях.

Спайдерное остекление фасадов

Разновидность безрамного холодного остекления, поскольку данный способ допускает либо использование одинарного стекла, либо однокамерного стеклопакета. Название этого варианта сборки связано с формой основного крепежного элемента, который внешне напоминает паука.

Центральная часть крепежа (головка) фиксируется на элементах несущей конструкции; это могут быть вертикальные стойки или бетонное основание. Крепеж выполняется анкером, резьбовым соединением или сваркой. По углам прямоугольного стеклопакета фиксируется специальный рутель, к которому монтируется одна из ног паукообразного крепежа. В результате один спайдер удерживает четыре соприкасающихся стеклопакета.

Внешняя рама в спайдерных фасадах, как и прижимные планки, отсутствует, что позволяет заметно увеличить светопроницаемость стен здания.

Вантовое остекление фасадов

Более сложный вариант спайдерного остекления, в которой функцию несущего каркаса выполняет сложная конструкция из натянутых тросов и расчалков, удерживающих светопрозрачное заполнение.

Как правило, подобная реализация стеклянного фасада требует сложных предварительных расчетов. Жесткость конструкции из троса существенно отличается от аналогичной из профиля. В ней возможны люфты и деформации, если не предусмотреть все ветровые или сейсмические нагрузки, которые возможны в месте возведения здания.

Технические требования к алюминиевым конструкциям

Значения по физической прочности, эксплуатационным параметрам и предельным отклонениям линейных размеров прописаны Евразийским советом по стандартизации, метрологии и сертификации (ЕАСС). Для оконных блоков допускаются различные способы открывания створок.

Окна с различными способами открывания

В отапливаемых помещениях обязательно использование теплосберегающих профилей.

С целью повышения устойчивости конструкции площадь створок ≤ 2,5 м2, а масса вместе со стеклопакетом ≤ 100 кг. Максимальные размеры створок по высоте 210 см, по ширине 120 см. Профильные дверные полотна не могут быть выше 210 мм и шире 90 см. Если требуется использование конструкций больших размеров, то для них необходимо выполнять отдельные расчеты по каждому нагруженному узлу, в том числе и петлям и иным доборным элементам. Сопротивление постоянным статическим нагрузкам плоскости створки ≥ 1200 Н, несущая способность в углах ≥ 400 Н.

Все конструкции обязаны иметь специальные отверстия для отвода дождевых вод, систему осушения внутренних полостей стеклопакетов. При этом элементы естественного вентилирования и отвода вод не должны оказывать негативного влияния на показатели теплосбережения. Конструкция должна предусматривать экстренное аварийное открытие с наружной стороны в случае чрезвычайных ситуаций.

Алюминиевые сплавы, применяемые для изготовления профилей, по химическому составу и физическим характеристикам должны отвечать положениям действующего ГОСТ 22233.

ГОСТ 22233-2001. Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций. Технические условия. Файл для скачивания

ГОСТ 31014-2002. Профили полиамидные стеклонаполненные. Технические условия.

Вставки термоизоляции изготавливаются из полиамида по ГОСТу 31014, для снижения теплопроводности воздушные камеры профилей могут набиваться вспененными пенопластами различных марок, это самые качественные и дорогие изделия. Соединение термоизоляторов и уплотнителей надежное и гарантирующее герметичность на протяжении не менее десяти лет эксплуатации.

Долговечность профилей по наиболее нагруженному узлу должно обеспечивать более 40 лет использования, такому же критерию должны отвечать и все комплектующие детали. Все элементы, непосредственно соприкасающиеся с алюминием, имеют анодно-окисное покрытие. По статической нагрузке конструкции обязаны держать не менее 500 Н, по крутящему моменту ≥ 25 Н/м.

Витражное (рамное) остекление

Витражная отделка внешней стороны здания создает неповторимый уникальный образ. Благодаря высокотехнологическим свойствам материалов остекление фасадов позволяет решать многие архитектурные задачи очень легко.

Фасад из стекла имеет ряд преимуществ:

• внутрь дома проникает достаточное количество света и воздуха. При этом стеклянный вариант пропускает тепло от солнца, задерживая ультрафиолетовые лучи. Естественная освещенность интерьера позволит сэкономить на электроэнергии;
• не пожароопасность, простота в уходе – фасад из стекла достаточно мыть один раз в год;
• прочность, долговечность конструкции;
• стильный дизайн, вписывающийся в современную городскую инфраструктуру;
• наличие алюминиевых профилей позволяет устанавливать дополнительный утепляющий слой;
• стеклянные фасады зданий позволяют визуально сделать площадь помещений больше;
• обладают хорошим шумопоглощением, задерживают пыль с улицы, стеклянным фасадам не страшны перепады температур, а также повышенная влажность;
• на сегодняшний день, помимо прозрачных, существует матированный и зеркальный фасад. Фасад из матового стекла защищает здание от перегрева и перепада температур.

Наряду с преимуществами, фасад из стекла имеет ряд недостатков:

• невозможность самостоятельного монтажа. Устанавливать фасадное стекло должны только квалифицированные специалисты;
• при монтаже остекленного фасада необходимо учитывать не только дизайнерские предпочтения домовладельцев, но и условия климатической зоны, особенности системы отопления, вентиляции и кондиционирования здания;
• высокая стоимость остекления дома, которая складывается из стоимости материалов, монтажа и работы проектировщика;
• прозрачный фасад понравится не каждому, ведь он подразумевает отличную видимость с улицы, когда в доме включен свет.

Удобство и изящество стекольного оформления

Разнообразные стеклянные фасады очень популярны сегодня. Они могут дополнять архитектуру здания и преображать его. Конструкция их достаточно простая, и очень многие дизайнеры с большим удовольствием включают стекло фасадное в разработку зданий. Они могут дополнять фасадный декор разными деталями, превращая здание в стильное и изящное. Ничего лишнего, и все на своих местах. Даже декор из стеклофибробетона вполне вписывается.

Сейчас все чаще создаются проекты домов, где используется стекло. Можно его увидеть снаружи или внутри. Оно идеально дополнит архитектуру, и его можно увидеть даже в качестве перегородок или даже на полу. Где устанавливают такое оформление и есть высокая влажность, обязательно пользуются стекломагниевым листом, который очень устойчив к влаге.

Строение или дом с таким фасадом выглядят совершенно иначе. Они кажутся чем-то фантастическим и современным. Сейчас очень просто закрепить стекольные листы, используя различные петли, кронштейны, профили и другие материалы. Очень много специалистов в этой области работают давно с таким материалом и знают все секреты.

Выбирая для своего дома или офисного строения стекло фасадное, можно сделать его приметным и привлекательным. Если конструкция магазина имеет стеклянное оформление, то он кажется более современным и элитным. Такое здание обязательно обратит на себя внимание и захочется остановиться, чтобы рассмотреть его более подробно. Ведь в нем отражается все вокруг, делая само здание невесомым.

И все это благодаря их прочности, быстроте установки, великолепному виду и долгой эксплуатации. Ухаживать за ними очень просто, и они не потребуют реконструкции даже через десяток лет, оставаясь, как и прежде, ровными и гладкими. Даже профили и петли будут оставаться такими же, как вначале. А это существенная экономия финансов, которые постоянно вкладываются в ремонты зданий. Поэтому фасады из стекла постепенно взбираются все выше и выше, занимая одно из первых мест. Они применяются уже во многих сферах. А их практичностью и долговечностью довольны владельцы зданий.

Панорамные окна и стеклянные крыши

Использование панорамных окон и стеклянных крыш позволяет в полной мере насытить помещение солнечным светом. Что приводит к визуальному эффекту стирания границ между внутренним и наружным пространством помещения.

Панорамным окном считается стена из стекла на всю высоту этажа. Применение их обширно они подходят и для обустройства внешних стен зданий, и отлично подойдут для балконов и лоджий. В итоговом варианте они имеют вид больших блоков из стекла вставленных в профиль из дерева или пластика, алюминия или металла. Панорамные окна могут быть как одиночные, так и представлять собой стеклопакет, несколько стекол, как правило, до 6 штук.

Панорамное остекление веранды

Три технологии монтажа вентфасада из стеклопанелей

Монтаж вентилируемого фасада из стеклопанелей может выполняться по-разному, поскольку существует 3 технологии.

Классическая: с моностеклом и алюминиевым профилем. Можно использовать стеклопакеты и стеклянные панели (тонированные или триплекс). Технологию также называют ригельной, поскольку каркас состоит из стоек и ригелей. С внешней стороны устанавливают прижимы и декоративные крышки. Это наиболее простая технология монтажа: для сбора каркаса не требуется спецтехника.

Спайдерный фасад. Технология редко применяется в частном строительстве, чаще для отделки офисных зданий, торговых центров. При монтаже используют кронштейн особой формы из легированной стали, который называется спайдер. Спайдеры крепят к каркасу и несущим стенам. На них фиксируют стеклопанели (с помощью эластичных зажимов).

Безрамный фасад – наиболее сложная и дорогостоящая технология. Крепежные элементы скрыты так, что их совершенно не видно с внешней стороны стен. Поэтому фасад выглядит эффектнее. Толстые фасадные стекла просто клеят на алюминиевый рамный профиль. Затем полученную структурную единицу (кассету) крепят к фасаду механическим способом (через отверстия в алюминиевых элементах). Кстати, эта технология также называется структурным методом. Стыки между кассетами заполняют специальным герметиком (на вид он похож на стекло).

В спайдерных и безрамных конструкциях используют закаленное стекло или триплекс.

Возможно применение сразу двух технологий: комбинируют обычно ригельный и структурный метод.

Зимние сады

Зимние сады это один из вариантов используемых фасадных остеклений. Чаще всего это однокамерные стеклопакеты, расположенные в профиле из дерева, ПВХ или алюминия. Профиль обеспечивает хорошие прочностные качества конструкции.

Для частных домов это выглядит следующим образом. Ударопрочное закаленное стекло, в качестве внешней части стеклопакета. Антивандальное стекло, имеющее свойство при разрушении не образовывать острых осколков, используется на внутренней стороне.

Зимний сад из алюминиевого профиля с панорамным остеклением

Теплое и холодное фасадное остекление

Профильные системы холодных фасадов изготавливают либо из пластика, либо из алюминия, однако более распространен последний вариант, который заметно холоднее ПВХ конструкций. Светопрозрачное наполнение в холодных фасадах – это, как правило, одинарное стекло или, однокамерный стеклопакет, в котором используются обычные стекла с низкими энергосберегающими характеристиками, в качестве заполняющего газа применяют осушенный воздух.

Собственно профиль холодного остекления редко бывает толще 5см, а количество изолированных камер в нем не превышает четырех (чаще 3).

Теплые фасады сооружают из широкого рамного профиля с поперечным сечением 5-10 см. Пластиковые изделия содержат не менее 5 камер, в которых дополнительно используются термоизоляционные материалы. В алюминиевых конструкциях применяют профильные системы с терморазрывом, что способствует уменьшению теплопотерь в холодное время года.

Устанавливаются энергоэффективные стеклопакеты с двумя-тремя камерами, разной толщиной стекла и дистанционных рамок; в качестве заполнителя применяют инертный газ (аргон, криптон).

Самые инновационные стеклянные здания

Архитектура

Эти 11 конструкций предлагают четкий вид на множество применений Glass

от Eric Allen

28 декабря 2015 г.

Simon Menges

• Simon Menges

  Visullillicalllial легкое, но структурно прочное, стекло уже давно пользуется популярностью у архитекторов как средство открытия здания для окружающей среды, но при этом защищающее его от непогоды. Поэтому само собой разумеется, что наши современные провидцы будут изучать множество применений, способов обработки и отделки материала, чтобы создавать здания, которые явно возвышают нашу основную потребность в жилье до уровня высокого искусства. Будь то зеркало, отражающее свет, или матовое, чтобы рассеивать его, выгравированное замысловатым узором или пузырьковое, игриво искажающее зрение, стекло предлагает не только облегчение от упрямых, непрозрачных материалов, но и возможность наполнить фасад здания текучестью так, как ни одно другое стекло. материал может. Здесь Architectural Digest рассматривает 11 известных зданий и архитекторов, которые умело использовали стекло, чтобы предложить новое видение нежилых пространств, которые существуют не только для того, чтобы функционировать, но и для того, чтобы вдохновлять.

  Полупрозрачное ребристое стекло Филармонии в Щецине, Польша, доходит до корональных пиков круто скатной крыши. В здании, спроектированном архитектурным бюро Barozzi Veiga, есть большой симфонический зал и небольшое пространство для камерной музыки.

• Брюс Дамонте

  Скошенные стеклянные панели штаб-квартиры Gores Group в Беверли-Хиллз, Калифорния, образуют круги и ромбы, придавая зданию мягкий, стеганый вид. Структура, проект Belzberg Architects из Санта-Моники, на самом деле имеет двухслойный фасад — внутренний слой стекла обеспечивает визуальную непрозрачность и конфиденциальность.

• Собор Христа

  Собор Христа, неофициально известный как Хрустальный собор, в Гарден-Гроув, Калифорния, был самым большим стеклянным зданием в мире, когда он был завершен в 1980 году архитекторами Филипом Джонсоном и Джоном Берджи. Снаружи зеркальные стеклянные панели, прикрепленные к каркасу здания с помощью силиконового клея, органично отражают безмятежные окрестности. Внутри белый стальной каркас, напоминающий паутину, придает воздушность и теплоту стеклянному фасаду.

• Филип Скалиа/Алами

  Волнообразные стены здания IAC Фрэнка Гери, где находится штаб-квартира InterActiveCorp на Манхэттене, плавно изгибаются и поднимаются вверх, разделившись на две части. Стеклянный экстерьер имеет окна на каждом этаже с переходом от прозрачного к белому, что добавляет мягкости визуальному движению конструкции.

• Джефф Голдберг

  Зал правосудия округа Бронкс, завершенный Rafael Viñoly Architects в 2007 году, имеет фасад из гофрированного стекла и алюминия, который окружает залы суда и офисы внутри. Аккордеонный корпус сделан из панелей из фритированного стекла, которые добавляют непрозрачности снаружи конструкции, но при этом позволяют любоваться окружающим городом.

• atlantide phototravel/corbis

  Магазин Prada в фешенебельном токийском районе Аояма использует вогнутые, выпуклые и плоские стеклянные панели в своей ромбовидной стеганой структуре, чтобы придать мягкое волнообразное движение острым углам здания. Дизайн Herzog & de Meuron не только потрясающий, но и визуально интерактивный: пузырьки стекла искажают вид внутри и снаружи, тихо играя с покупателями магазина.

Самые популярные

• Хорди Элиас Грассо

  Пять конструкций из матового стекла, которые их архитектор Стивен Холл назвал «линзами», соединены между собой подземными галереями Bl 0och 2 a в Канзас-Сити, Художественный музей Нельсона-Аткинса в Миссури. Полупрозрачные ящики фильтруют естественный свет экспонатов, содержащихся внутри, чему способствует тщательно спланированный интерьер, который перенаправляет свет на каждом шагу.

• OMA

  В результате сотрудничества OMA в Роттердаме и LMN Architects в Сиэтле постмодернистское угловатое здание Центральной библиотеки Сиэтла выполнено из зеркального стекла и стальной обшивки. Около половины стекол состоят из трех слоев — алюминиевой сетки, зажатой между стеклом — для защиты посетителей от солнечного света.

• Мишель Денансе

  Главный магазин Hermès в Японии Maison Hermès by Renzo Piano Building Workshop имеет фасад, полностью сделанный из стеклянных блоков. Днем блоки привлекают покупателей мягко размытым видом товаров, предлагаемых внутри, а ночью стекло пропускает свет наружу, как гигантский японский фонарь.

Most Popular

• Iwan Baan

  The sail-like panels of glass on Frank Gehry’s Fondation Louis Vuitton in Paris alter in color and transparency depending on the time of day and год, что позволяет зданию адекватно реагировать на окружающую среду.

• Фото: Ян Биттер

  Библиотека Утрехтского университета в Нидерландах использует стеклянный фасад, украшенный абстрактным изображением окаменелого папируса, чтобы фильтровать свет внутрь. Wiel Arets Architects также использовали бетонные панели с рельефом того же изображения на отдельных частях здания.

ExploreArchitectureinnovative designinstagram

Подробнее

архитектурный дизайн

Экскурсия по поразительно современному дому в Ист-Хэмптоне

Элементы минималистского дизайна и окна от пола до потолка придают этому убежищу на Лонг-Айленде и его обстановке сияние

By David Сокол

Стеклянный фасад в современном архитектурном стиле

Когда речь идет о больших сплошных стеклянных фасадах, на ум часто приходят такие конструкции, как небоскребы и коммерческие здания с их потрясающими навесными стенами. Тем не менее, современные жилые дома могут так же легко иметь стеклянный фасад для создания красивых открытых поверхностей. Они создают внутри светлую и дружелюбную атмосферу, обеспечивая фантастические виды и ощущение открытости. Благодаря современному производству и мастерству, стеклянный фасад Neuffer также является высокоэффективным решением для обеспечения безопасности вашего проекта, снижения энергопотребления и шумоизоляции.

Стеклянные фасады: конструктивные особенности и характеристики

Окна и двери всегда предъявляли множество требований к архитектуре. Благодаря современной передовой архитектуре, рамной конструкции и технологиям остекления они могут предложить замечательный набор функций, которые можно настроить в замечательном индивидуальном продукте. К ним относятся:

• Энергоэффективность / Тепловые характеристики
• Пропускание видимого света
• Звукоизоляция
• Безопасность
• Атмосферостойкость
• Регулирование притока солнечного тепла
• Противопожарная защита
• Внешний вид

Присваиваемый вес будет зависеть от таких переменных, как местный климат, ориентация дома по отношению к солнцу, энергетические цели, потребности в безопасности и физическое местоположение (город/пригород/сельская местность). Важно отметить, что так же, как и навесные стены в больших многоэтажках, жилые фасады из стекла не являются структурными, то есть не несут веса общей конструкции. Они просто образуют внешний «занавес» из стекла.

Сегодняшнее множество вариантов остекления предоставляет домовладельцам и архитекторам множество решений для выбранной фасадной системы.

Типы остекления для стеклянного фасада

При проектировании системы окон, охватывающих всю стену в вашем доме, энергия, безопасность и шум будут вашими главными функциональными проблемами в вашем новом строительном проекте в дополнение к эстетическим. Система стационарных и управляемых окон обычно выбирается, чтобы сбалансировать вентиляцию, стоимость и энергию. Неподвижные окна обеспечивают повышенную безопасность и изоляцию благодаря более простой конструкции и отсутствию движущихся частей.

Изоляция и регулирование солнечного тепла

Все наши наружные окна стандартно поставляются с двойным остеклением. Целая оконная система по всему фасаду создает очень большую стеклянную поверхность, соприкасающуюся с элементами. Изоляция, по сути, заключается в предотвращении передачи энергии с одной стороны поверхности на другую. Независимо от того, живете ли вы в теплом районе и хотите сохранить прохладный воздух внутри, или вы живете в холодном климате и хотите сохранить тепло, выбор современного тройного остекления, добавление теплых прокладок по краям или даже заполнение аргоном между стеклами обеспечит дополнительное повышение изоляции. и улучшить U-значения.

Следующим важным энергетическим вопросом для любого здания со значительным количеством стекла является регулирование притока солнечного тепла. Солнечная энергия состоит из ультрафиолетового, видимого и инфракрасного света. Именно инфракрасный спектр передается в виде тепла и может регулироваться с помощью низкоэмиссионных покрытий, также известных как солнечное стекло. Он состоит из микроскопически тонкого прозрачного покрытия, нанесенного на стекло. Он может быть спроектирован таким образом, чтобы отражать тепло как внутрь, так и наружу. Тропический климат будет стремиться отражать тепло наружу и предотвращать приток солнечного тепла, в то время как холодный климат будет поощрять его и получать выгоду от бесплатного пассивного отопления дома.

Стеклянный фасад – безопасность и энергоэффективность в сочетании

Будь то система окон с такой большой площадью остекления, простирающаяся от пола до крыши или состоящая из отдельных стеклянных панелей, должна обеспечивать надежные энергетические характеристики и защиту от солнечного излучения. Обеспечение того, чтобы энергия не терялась через окна, приведет к снижению счетов за электроэнергию и сохранению постоянной внутренней температуры. Затем, в зависимости от вашего климата и ориентации дома по отношению к солнцу, вы можете максимизировать или минимизировать приток солнечного тепла. Специальные покрытия на стекле, также известные как низкоэмиссионные стекла, могут отражать тепло, не затрагивая видимый свет в здании. Холодный климат может захотеть сохранить это бесплатное солнечное тепло и отразить его обратно внутрь. Теплый климат может отражать его снаружи, помогая поддерживать прохладную внутреннюю температуру.

Независимо от индивидуальной конструкции окна, доступные с уровня земли, должны иметь дополнительные меры безопасности. Неподвижные окна наиболее безопасны и нуждаются только в специальном защитном остеклении. Работающие окна могут выиграть как от специального остекления, так и от дальнейшей модернизации фурнитуры.

Рекомендуется многослойное безопасное стекло, которое обычно используется в автомобилях, витринах магазинов и навесных стенах. Он состоит из слоя поливинилбутираля (ПВБ) или этиленвинилацетата (ЭВА), ламинированного между двумя или более слоями стекла. Это удерживает стекло, даже если оно разбито, и предотвращает его разбиение на опасные осколки. Оборудование, такое как несколько точек запирания, грибовидные кулачки, запираемые ручки и многое другое, может быть добавлено для повышения безопасности открываемых окон.

Расскажите о своем проекте!

Получите БЕСПЛАТНУЮ ЦЕНУ через 48 часов.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ ДЛЯ ВАШЕГО ИНДИВИДУАЛЬНОГО ПРОЕКТА »

Была ли эта информация полезной?

( 0 ratings , Ø 0 ) Thank you You have already voted

Glass Facade – Bilder und Stockfotos

220. 945Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Подпись

Beste Qualität

Durchstöbern Sie 220.945

стеклянный фасад Stock-Photografie und Bilder. Oder suchen Sie nach архитектура, um noch mehr faszinierende Stock-Bilder zu entdecken.

leeren straße im gebäude außenansicht – стеклянный фасад стоковые фотографии и изображения акрил- и стеклянная текстура со смесью и светом. реалистичные прозрачные стекла glasfenster im rechtecrahmen – стеклянный фасад, графика, -клипарт, -мультфильмы и -символ

Glasplatte auf Transparentem Hintergrund. Acryl- und Glastextur…

Glasplatte auf Transparentem Hintergrund. Acryl- und Glastextur mit Blendung und Licht. Реалистичные прозрачные стекла Glasfenster im rechteckigen Rahmen. Vektor

moderne überführung – стеклянный фасад стоковые фото и изображения

Moderne Überführung

fensterscheiben mit einem rosinenpicker, um eine fassade eines modernen bürogebäudes zu reinigen. – стеклянный фасад фото и изображения

Fensterscheiben mit einem Rosinenpicker, um eine Fassade eines…

Wartungsarbeiten an einem Gebäude. Arbeiter reinigen Fenster von einem Auslegerlift, einer Hubarbeitsbühne, einem Hubgerät und einer Hubarbeitsbühne.

moderne glas-gebäude – стеклянный фасад стоковые фото и изображения

Moderne Glas-Gebäude

гамбургер hafen in eine spiegelung – стеклянный фасад stock-fotos und bilder

гамбургер Hafen in eine Spiegelung

Spiegelbild des Hamburger Hafens ist eine Glas .

moderne wolkenkratzer im geschäftsviertel – стеклянный фасад стоковые фотографии и изображения

Moderne Wolkenkratzer im Geschäftsviertel

Modernes Bürogebäude Glas und Concret – стеклянный фасад фото и изображения

Modernes Bürogebäude Glas und concret

modernes haus. абендансихт. innen und außen – стеклянный фасад фото и фотографии

Modernes Haus. Абендансихт. Innen und Außen

Schönes modernes Haus. Абендансихт. Innen und außen

Moderne Büro Architektur, Гамбургский университет hafencity – стеклянный фасад фото и изображения

Moderne Büro Architektur, Гамбургский университет HafenCity

leere Ziegelstein-Straße in der nähe bürogebäude – стеклянный фасад stock-fotos und bilder

Leere Ziegelstein-Straße in der Nähe Bürogebäude

wolkenkratzer-außenansicht – стеклянный фасад stock-fotos und bilder

Wolkenkratzer-Außenansicht3 stock

Wolkenkratzer-Außenansicht3 -fotos und bilder

Tür zum Büro

Nahaufnahme eines Glaseingangs zum Bürogebäude

hotel-oder bürolobby verschwommen hintergrundansicht auf die empfangshalle, modernen, luxuriösen weißen raum mit verschtolders-fommenem flur – glass und stockswand flur

Hotel-Oder Bürolobby erschwommen hintergrundansicht auf die . ..

Zukunft, Finanzen Gebäude von unten Gesehen-стеклянный фасад. в лондоне – стеклянный фасад стоковые фото и фотографии

Geschäftsviertel в Лондоне

Firmengebäude в Лондоне

reinigungskräfte reinigen mit einem rosinenpicker eine glasfassade, die den blauen himmel reflektiert. – стеклянный фасад фото и изображения

Reinigungskräfte reinigen mit einem Rosinenpicker eine…

green city – grünes bauen – стеклянный фасад, фото и изображения

Green City – Grünes Bauen

abstrakte schwarz-weiß-architektur auf himmelshintergrund – стеклянный фасад, stock-fotos und bilder

-Weiß-Architektur auf Himmelshintergrund

alte gebäude fassade отражение в современном gebäude-glas-fassade – стеклянный фасад stock-fotos und bilder

Alte Gebäude Fassade отражение в современном Gebäude-Glas-Fassade

Altbaufassade Reflexion im modernen Gebäude Glasfassade – Altbaufassade, Neubau Exterieur

eu neues modernes apartmenthaus außenseite – стеклянный фасад stock-fotos und bilder

EU Neues modernes Apartmenthaus Außenseite

EU Neues modernes Mehrfamilienhaus-Außept. Вонхаус и Хаус.

Modernes Gebäude im Sonnenlicht – стеклянный фасад, фото и изображения

Modernes Gebäude im Sonnenlicht

Modernes Gebäude in der Abendsonne

glas-architektur. doppelte belastung schrägansicht foto von moderne bürogebäude fassade. – стеклянный фасад фото и изображения

Стекло-Архитектур. Doppelte Belastung Schrägansicht Фото из…

abstrakt business innenraum doppelberichtung – glass фасад stock-fotos und bilder

abstrakt Business Innenraum Doppelberichtung

Abstraktes Business Interior Double Exposure High Tech Gebäude im Sonnenlicht

blauer himmel und wolken an glaswand reflektiert – стеклянный фасад stock-fotos und bilder

blauer Himmel und Wolken an Glaswand reflektiert

Blauer Himmel und Wolken spiegeln sich an der Glaswand.

Moderne Bürogebäude – стеклянный фасад, фото и изображения

Moderne Bürogebäude

Modernes house-design mit seitenbau – стеклянный фасад, фото и изображения

Modernes House-Design mit Seitenbau

Modernen Business-Gebäude – стеклянный фасад, фото и изображения

Modernen business-Gebäude

eingang zum modernen gebäude. – стеклянный фасад фото и фото

Eingang zum modernen Gebäude.

offener bereich vor dem gebäude – стеклянный фасад стоковые фотографии и изображения

Offener Bereich vor dem Gebäude

reflexion von himmel und wolken auf glasbau – стеклянный фасад stock-fotos und bilder

Reflexion von Himmel und Wolken auf Glasbau

Professionalle glasreinigung – стеклянный фасад stock-fotos und bilder

Professionelle sp00arbemerne3inigung

Professionelle sp00arbemerne3inigung . hohes gebäude reflektiert – стеклянный фасад стоковые фотографии и изображения

Arbeitnehmer, die spät arbeiten. Hohes Gebäude reflektiert

low-angle-ansicht der futuristischen architektur, небоскреб-bürogebäude mit wolke im fenster reflektiert, 3d-рендеринг. – стеклянный фасад фото и изображения

Low-Angle-Ansicht der Futuristischen Architektur, Skyscraper-Bürog

glaswand und türen in der Halle – стеклянный фасад stock-fotos und bilder

Glaswand und Türen in der Halle

fensterputzer bei der arbeit. – стеклянный фасад фото и фото

Fensterputzer bei der Arbeit.

Абстрактная стеклянная архитектура – фото и изображения стеклянных фасадов

Абстрактная стеклянная архитектура

Абстрактная стеклянная архитектура Decke

Красивый дизайн фасада-балкон с очень элегантным фасадом. – стеклянный фасад фото и изображения

Wellen Fassade design-Balkone wie Wellen fließen Elegant.

ansicht eines modernen glas wolkenkratzer, die rund um das gebäude – стеклянный фасад stock-fotos und bilder

Ansicht eines modernen Glas wolkenkratzer, die rund um das Gebäude

Blick auf einen modernen Glas wolkenkratzer, der das gebäude – стеклянный фасад, blauen Himmellds становится шире.

gebäude in der nacht – стеклянный фасад стоковые фото и изображения

Gebäude in der Nacht

современные gebäude im sonnenlicht – стеклянный фасад стоковые фото и изображения

Modernes Gebäude im Sonnenlicht

leere ziegelstraße in der nähe von bürogebäude – glass facade stock-fotos und bilder

leere Ziegelstraße in der Nähe von Bürogebäude

abstrakte gebäude – glass facade stock-fotos und bilder

Abstrakte Gebäude

Wellenmuster auf dem Dach

bäume sich auf gebäude – стеклянный фасад стоковые фото и изображения

Bäume sich auf Gebäude

архитектурная деталь Moderne glas-fassade blaue ton – стеклянный фасад stock-fotos und bilder

Архитектурная деталь Moderne Glas-Fassade Blaue Ton

fenster von bürogebäuden – glass facade stock-fotos und bilder

Fenster von Bürogebäuden

Fenster von Bürogebäuden, cooler Geschäftshintergrund

architektonische details des einkaufszentrums in frankfurt – glass facade stock-fotos und bilder

Architektonische Details des Einkaufszentrums in Frankfurt

glasplatten auf transparentem хинтергрунд gesetzt. акрил- и стеклянная текстура со смесью и светом. реалистичные прозрачные стекла glasfenster im rechtecrahmen – стеклянный фасад, графика, -клипарт, -мультфильмы и -символ

Glasplatten auf Transparentem Hintergrund gesetzt. Acryl- und…

freifläche vor dem gebäude – стеклянный фасад стоковые фото и изображения

freifläche vor dem Gebäude

moderner glaseingang eines bürogebäudes – стеклянный фасад stock-fotos und bilder

Moderner Glaseingang eines Bürogebäudes стеклянный фасад

стоковые фотографии и изображения

Просмотреть еще Мокап

Пустой стеклянный декоративный макет, 3D-рендеринг. Коммерческие автоматические модели Eingabemodell. Außenvorlage für Bürogebäude. Geschlossene Transparente Fassade des Geschäftszentrums, Vorderansicht.

sauberere arbeiter reinigen mit einem rosinenpicker eine fassade, die den bewölkten himmel reflektiert. – фото и фото со стеклянным фасадом

Sauberere Arbeiter reinigen mit einem Rosinenpicker eine Fassade,

moderne architektur – фото со стеклянным фасадом и изображение

Moderne Architektur

Moderne Architektur в Берлине, Германия

abendstraße holzfersenkonsmit, минималистский бизнес-центр задний план. – стеклянный фасад фото и изображения

Abendstraße Holzbänke в бизнес-центре с минималистским дизайном…

Abendliche Straße mit Holzbänken в бизнес-центре с минималистским конференц-залом Lichtern, schwarzen Stühlen und Holzbodenhintergrund. 3D-рендеринг

set büro glasfenster sammlung horizontale vektor-illustration – стеклянный фасад стоковая графика, -клипарт, -мультфильмы и -символы

Set Büro Glasfenster Sammlung horizontale Vektor-Illustration

gehärtete – стеклянный фасад стоковые фото и изображения

Gehärtete

Haus Moderne Stil Aluminiumschiene und Gehärtetes Glas

Moderne Bürogebäude – стеклянный фасад сток -фотос Und Bilder

Moderne Bürogebäude

Ein Modernes Bürogebäude Defreshile Dersemderemale

Dersemderemale Greshlesersemale Dersemderemale

. Geschäftshäuser auf Gläsern mit…

из 100

фотографий стеклянных фасадов | Скачать бесплатные картинки на Unsplash

Glass Facade Pictures | Скачать бесплатные изображения на Unsplash

• A framed photoPhotos 10k
• A stack of photosCollections 10k
• A group of peopleUsers 1

window

building

architecture

facade

reflection

modern

high rise

lyon

france

HD обои с окнами

Hd синие обои

Hd обои с рисунком

Сингапур

Канада

Ватерлоо

Институт теоретической физики

reflection

berlin

germany

london

urban

apartment

united kingdom

minimal

House images

denmark

copenhagen

Hd design wallpapers

northern & shell building

minimalism

Hd обои Windows

Мадрид

квадраты

глядя вверх

Hd обои iphone

Iphone фоны

Фоновые изображения Hq

Ливерпуль

Современные обои Hd

высотное здание

–––– –––– –––– – –––– – –––– –– – –– –––– – – –– ––– –– –––– – –.

Здание

Айова

Articheture

Архитектура

HD Abstract Walpapers

HD Обои

HD Sky Walpapers

SKYS

Cloud Pictures

Montreal

SKYS

SKYS

SKYS

.0003

HD City обои

Glass

Линии

Строительный работник

Стройная площадка

Строительные работы

Испания

Экстерв. здание

башня

Связанные коллекции

стеклянный фасад (архитектура и инженерия)

2 фото · Куратор Sear studa

Органические формы в архитектуре

302 Фотографии · Куратор BO Vadaglyph

FACADE

96 ФОТОГРАФИИ

Великобритания

минимальный

изображения домов

строитель

строительная площадка

строительные работы

spain

exterior

business

liverpool

Hd modern wallpapers

high rise

Hd grey wallpapers

office building

tower

building

iowa

articheture

reflection

berlin

germany

лондон

городской

квартира

монреаль

небоскреб

офис

дания

Копенгаген

Дизайнерские обои Hd

Мадрид

квадраты

глядя вверх

фасад

Текстурные фоны

row

––––––– ––––––––––––––––––– – –– – –– –––– – – –– ––– –– –––– – –.

Синие обои Hd

Обои Hd с рисунком

Сингапур

Канада

Ватерлоо

Институт теоретической физики периметра

Обои небо Hd

погода0003

Cloud Pictures & Images

HD City обои

Glass

Линии

Связанные коллекции

Стеклянный фасад (Архитектура и инженерия)

2 Фотографии · Куратор Sear Studa

Органы. Органические витрины в архитекторе

302 302 30238 302 302 30238 302 30238 928 302 30238 302 30238 302 30238 302 30238 928 302 8028 302 80128 302 80128 302 8028 302 80128 9027 3028 9027

777. Куратор Бо Вадаглиф

Фасад

96 фото · Куратор Лорен Блэквелл

северное здание и здание из ракушек

минимализм

HD-окна обои

Hd iphone wallpapers

Iphone backgrounds

Hq background images

Coline Beulin

lyon

france

Hd windows wallpapers

Tiomothy Swope

building

iowa

articheture

–––– –– –– –––– – –––– – –––– –– – –– –––– – – –– ––– –– –––– – –.

Victor

Синие обои Hd

Обои Hd с рисунком

Сингапур

Joel Filipe

architecture

Hd abstract wallpapers

Hd wallpapers

Scott Webb

canada

waterloo

perimeter institute for theoretical physics

Christian Ladewig

reflection

berlin

germany

Christian Wiediger

Hd sky обои

погода

облака картинки и изображения

Тоа Хефтиба

лондон

городской

apartment

Simone Hutsch

united kingdom

minimal

House images

Guillaume Bolduc

montreal

skyscraper

office

Adam Birkett

Hd city wallpapers

glass

lines

Patrick Duarte Silveira

Дания

Копенгаген

Дизайнерские обои Hd

Адам Джонс

строитель

строительная площадка

construction work

Simone Hutsch

northern & shell building

minimalism

Hd windows wallpapers

Joel Filipe

madrid

squares

looking up

Joel Filipe

spain

exterior

business

Hd обои для iphone

Фоны для Iphone

Hq фоновые изображения

Богомил Михайлов

фасад

Текстурные фоны

Row

Gunnar Ridderström

Ливерпуль

HD Modern Walpapers

Высокий рост

Маркус Винклер

HD Grey Walpapers

Office Building

TOWER

BROWSE Premmive Premmive Premmive

TOWER

BROWSE Premmive Premmive

TOWER

Premium

. Скидка 20% на iStock Логотип Unsplash

Сделайте что-то потрясающее

Различные типы стеклянных фасадов и их преимущества

Дом Строительные материалы и изделия Архитектурные изделия Различные виды стеклянных фасадов и их преимущества

Façade — слово французского происхождения, означающее лицевую сторону. Использование стекла на внешних фасадах обеспечило больше света и хорошую атмосферу для жителей здания, что привело к увеличению использования стекла. Стекло, покрывающее фасад здания, называется стеклянным фасадом. В городах, будь то жилые или коммерческие, они склонны приукрашивать себя с помощью стилистического выбора владельца. Одним из наиболее предпочтительных способов мгновенно улучшить стиль высотного здания является стеклянный фасад. Помимо придания современному зданию современного, но открытого вида, он также обеспечивает звуко- и теплоизоляцию, что делает его любимым выбором. В современных строительных проектах и ​​конструкциях используется большое количество стеклянных фасадов из-за простоты материалов, а широкий спектр дизайнов возможен благодаря наличию различных вариантов дизайна.

Навесная стена спроектирована таким образом, чтобы выдерживать и выдерживать все возложенные на нее нагрузки, а также препятствовать проникновению воздуха и воды в здание. Нагрузки, возлагаемые на навесную стену, передаются на конструкцию здания через конструктивный интерфейс, который прикрепляет стойки к зданию. Навесная стена предназначена как для статической нагрузки, так и для ветровой нагрузки.

Преимущества стеклянных фасадов

• Материалы, используемые в стеклянных фасадах, чрезвычайно прочны и долговечны. Они предназначены для защиты от основных погодных условий, включая сильный ветер, дождь и т. д.
• Уникальный прозрачный материал, который пропускает свет, благодаря чему объекты за стеклом хорошо видны.
• Имеет гладкую глянцевую поверхность, поэтому он пыленепроницаемый и легко чистится. В отличие от других материалов, за ним легко ухаживать.
• Доступен в широкой цветовой гамме, и когда мы комбинируем стеклянные листы в многослойные или изолированные блоки, они меняют цвет и внешний вид.
• Стекло устойчиво к ультрафиолетовому излучению, поскольку оно не подвержено влиянию ультрафиолетового излучения и, следовательно, не дает трещин, обесцвечивания или разрушения.
• Стекло является отличным изолятором и плохо проводит электричество,
• Стекло устойчиво к коррозии, и только при определенных условиях стекло подвергается химическому воздействию.
•  Выдерживает воздействие ветра, дождя или солнца и сохраняет свой внешний вид и целостность в большинстве заданных условий.
• Он может передавать 75%-80% естественного света в обоих направлениях, чего не может ни один другой заменитель.
• Его можно сделать полупрозрачным или отформовать в различных формах, он может предложить архитектору большую гибкость с точки зрения использования в здании.
• Стекло не ржавеет, поэтому оно лучше железа и не поддается воздействию окружающей среды.
• Уменьшает нагрузку на фундамент здания и делает здание легче по сравнению со стенами.
• В дополнение ко всем функциональным преимуществам стеклянного фасада, одним из самых больших преимуществ является его внешний вид.

Различные типы стеклянных фасадов

Навесные фасады

Ненесущие навесные конструкции крепятся к полу здания, в котором должен быть встроен фасад. Такие фасады должны выдерживать только собственный вес, а не вес собственной нагрузки, создаваемый зданием. Между навесной стеной и колоннами и этажами здания существуют связи, так что вес ветра может переноситься с фасада.

Фасады навесной стены

Фасады навесной стены магазина

Ненесущий тип фасада, предназначенный в основном для цокольных этажей. Он проходит между землей и крышей здания над ним и обеспечивает оптимальную тепло- и звукоизоляцию при использовании специальных стекол. Это экономичный вариант, который можно настроить.

Навесные фасады стен витрины

Обрамляющие фасады

Система стержней

Изготовлены из длинных вертикальных профилей или опорных стоек, прикрепленных к конструкции здания. Как правило, более короткие горизонтальные выступы проходят между вертикальными импостами, создавая прямоугольную рамку, которая связывает стекло со всех четырех сторон.

Палочная система

Единая навесная стена

Состоит из больших блоков, предварительно собранных и застекленных на заводе перед отправкой на строительную площадку для установки. С объединенными ненесущими стенами, образующими основной компонент внешней оболочки здания, тепловая эффективность, звукопередача и пожарная безопасность становятся ключевыми критериями эффективности системы.

Полуобъемная навесная стена — тип структурного остекления, при котором основные компоненты структурного каркаса устанавливаются по отдельности в виде монтажного комплекта. В этом наборе вертикальные стойки сначала прикрепляются к плитам перекрытия, а горизонтальные стойки прикрепляются к вертикальным стойкам, чтобы они напоминали сетку.

Унифицированная навесная стена

Безрамные фасады

Системы безрамного остекления более распространены в современном архитектурном остеклении. Как система, безрамное остекление предлагает огромный потенциал в архитектурном дизайне остекления. Безрамное остекление — это отличный способ максимизировать уровень естественного дневного света, проходящего через конструкцию, при этом уменьшая влияние как на внутреннюю, так и на внешнюю эстетику стеклянных конструкций.

Бескаркасные фасады

Система натяжения

В этих фасадах используются высокопрочные канаты или стержни из нержавеющей стали, чтобы передать нагрузки фасада на основную конструкцию. Это уменьшает количество твердых конструктивных элементов, видимых в проекте, тем самым увеличивая прозрачность фасада. Двумя основными типами в отрасли являются фасады с натяжными стержнями и стены из кабельной сетки.

Натяжная система

Заключение

Недавние достижения в области окраски и покрытия гарантируют, что стекло обладает исключительными характеристиками не только в эстетическом, но и в функциональном отношении. Архитекторы, разработчики и пользователи могут придать фасаду здания прозрачность, яркость и жизненность так же, как это делает стекло. В сочетании с его непревзойденной долговечностью и практически не требующим обслуживания на протяжении всего срока службы стекло останется лучшим материалом при проектировании фасада, и, возможно, это правильно.

Предыдущая статьяYEIDA предоставляет еще шесть месяцев для регистрации своих участков

Следующая статьяКак правильно выбрать жалюзи для ваших нужд

САМЫЕ ПОПУЛЯРНЫЕ

Загрузить еще

ГОРЯЧИЕ НОВОСТИ Is0

90 Архитектура и стекло 90 Капитальный ремонт?

11 марта 2020 г. обновлено 10 марта 2020 г. 16:01

Его использование уже давно повсеместно в современном строительстве, но стекло подвергается новым исследованиям, поскольку архитекторы и инженеры стремятся повысить энергоэффективность в эпоху изменения климата. Как сообщает Росс Дэвис, технология умных фасадов несет огромные надежды, но все еще находится в зачаточном состоянии.

Разработанный Норманом Фостером 30 St Mary Axe, более известный как Gherkin, является, пожалуй, самым известным образцом фасадов с двойной обшивкой. Кредит: Shutterstock + RexRover.

От лондонского Кэнэри-Уорф до Манхэттена и Шанхая стекло является доминирующей чертой многих современных городских пейзажей.

Тем не менее, блеск этих высотных панорамных светильников находится на пересмотре, о чем свидетельствует ранее в этом году, когда мэр Нью-Йорка Билл де Блазио заявил, что рассматривает законопроект, запрещающий строительство новых стеклянных небоскребов в городе.

Причина потенциального хода проста. Небоскребы со стеклянными фасадами требуют значительной энергии как для обогрева, так и для охлаждения, что делает их, по словам де Блазио, «невероятно неэффективными». Поскольку Нью-Йорк реализует свой недавно принятый «Новый зеленый курс», целью которого является достижение к 2050 году экономики с нулевым выбросом углерода, традиционные стеклянные фасады просто не годятся.

К счастью, у архитекторов и инженеров есть выбор. Такие концепции, как фасады с двойной обшивкой, состоящие из двух слоев стекла с зазором посередине, обеспечивают лучшую изоляцию и тепловую эффективность. Разработанный Норманом Фостером 30 St Mary Axe, более известный как Gherkin, является, пожалуй, самым известным образцом такой технологии.

Окна возможностей: преимущества самоочищающегося стекла

Прошло 16 лет с тех пор, как компания Pilkington со штаб-квартирой в Сент-Хеленс впервые выпустила в продажу самоочищающееся стекло. Продукт двойного действия, процесс очистки Pilkington состоит из двух этапов. Первый – фотокаталитический, при котором покрытие вступает в реакцию с естественным светом, разрушая скопившуюся на окне грязь. Это, в свою очередь, делает поверхность стекла гидрофильной, благодаря чему дождевая вода попадает на стекло, смывая органические загрязнения и минеральные вещества.

Преимущества самоочищающегося стекла очевидны. Он может более чем вдвое сократить обслуживание фасада, которое может быть как дорогостоящим, так и трудоемким из-за необходимости использования строительных лесов, кранов и рабочей силы.

В прошлогоднем сообщении в блоге на веб-сайте компании Фил Браун, менеджер Pilkington по регулированию и маркетингу, заявил, что с момента запуска в 2002 году компания продала более десяти миллионов квадратных метров самоочищающихся стекол — этого достаточно, чтобы покрыть футбольное поле в 1380 раз больше, но оно осталось продуктом, о котором «некоторые в отрасли до сих пор имеют неправильное представление».

Технология умного фасада: большой потенциал, но внедрение остается медленным

В целом, то же самое касается пространства умных фасадов, где интрига по-прежнему перевешивает реальное освоение.

«Смарт-фасады обладают большим потенциалом, учитывая их способность адаптироваться к условиям окружающей среды, реагируя на изменения как снаружи, так и внутри здания», — объясняет Барри Патрик, сотрудник Perega Clear Structures, консалтинговой компании по производству стекла.

«Сочетание таких качеств, как звукоизоляция, саморегулирующееся тепло, вентиляция и меры по защите от солнца делают их крайне желательным устойчивым решением. В свете чрезвычайной климатической ситуации они предлагают большой потенциал для повышения энергоэффективности здания. Тем не менее, бюджетные ограничения означают, что освоение происходит медленно, на что еще больше влияют масштаб и размер проекта-сборки».

Ян Маккормак, управляющий директор ирландской компании Carlen Glass, также считает, что технология «умного стекла» обладает значительным потенциалом. Он ссылается на такие технологии, как прозрачные солнечные панели, невидимые дисплеи мониторов и переключатели непрозрачности, которые могут найти применение в строительстве новых зданий.

Но, как и у Патрика, у него есть сомнения, что смарт-стекло готово к неизбежному взлету. «Правда в том, что мы только начинаем видеть потенциал этой технологии», — говорит он.

«Для нишевых дорогих продуктов всегда есть цикл. Они начинаются с вымысла или теории, затем переходят в реальность, но остаются с маргиналами и техническими энтузиастами, становясь доступными для обычных потребителей только в том случае, если они считаются достаточно важными. Вот где мы находимся с умным стеклом».

Помимо смарт-стекла, Барселонский институт передовой архитектуры Каталонии (IAAC) приступил к реализации проекта по изучению преимуществ гидрокерамических фасадов как средства охлаждения зданий в жарких странах. Известные как «дышащие» здания, гидрокерамика содержит нерастворимый полимер, способный поглощать воду в 500 раз больше своего веса. Это, в свою очередь, позволяет панелям поглощать влагу и позволять ей испаряться — отсюда и сходство с дыханием.

IAAC утверждает, что технология может помочь зданиям сократить счета за электроэнергию на треть. Кэмерон Дин из Weldwide, лондонской архитектурной и металлургической фирмы, внимательно следит за некоторыми из последних событий в Барселоне.

«Дышащие здания могут стать дешевым, устойчивым и рентабельным способом значительного сокращения счетов за электроэнергию во всех странах с жарким климатом в долгосрочной перспективе», — говорит он.

Будущий прогресс: Ожидание падения цен

Независимо от того, сможет ли мэр де Блазио принять законопроект, запрещающий строительство стеклянных небоскребов в Нью-Йорке, отношения между современной архитектурой и защитой окружающей среды меняются. Климатический кризис привел к тому, что новые здания должны строиться в соответствии с «зеленой» повесткой дня. Итак, может ли технология умного фасада изменить ситуацию?

«Рыночный потенциал огромен, в немалой степени благодаря макроэкономическим тенденциям, таким как экологическая устойчивость, которая продвигает эту конкретную технологию благодаря ее способности снижать затраты на кондиционирование воздуха и улавливать солнечную энергию», — считает МакКормак.

«Умное стекло находится на грани слияния полезных факторов, которые увеличат спрос на него и снизят цену. По мере того, как солнечная энергия становится все более эффективной и продолжает увеличивать свою прибыль из года в год, предприятия будут стремиться извлечь выгоду из этой новой недвижимости».

Патрик согласен: чем больше технологий будет запатентовано, разработано и станет коммерчески доступным, тем ниже будет цена. Возможно, тогда мы сможем увидеть, как умные фасадные технологии из стекла станут долгожданной современной чертой городского пейзажа.
