Реечный медиафасад: Линейные или реечные медиафасады, что это такое, и сфера их применения

Медиафасады | Каталог светодиодных медиаэкранов

продажа, монтаж и обслуживание светодиодных медиафасадов по всей России

Медиафасад (медиа фасад) — это светодиодный экран, органично вписанный в фасад здания для трансляции огромных изображений, просмотр которых возможен с дальних расстояний. Медиафасад предназначен для длительной работы, чаще всего круглосуточной. Поэтому главные требования к экрану фасада – надежность, пыле- и влагозащищенность, широкий диапазон рабочих температур, легкость обслуживания.

Типы медиафасадов

В зависимости от того, каков размер экрана, на каком расстоянии находится зритель или какова конструкция фасада подбирается тип медиафасада.

Реечный медиафасад

Подробнее

Кластерный медиафасад

Подробнее

Прозрачный медиафасад

Подробнее

Реечный медиафасад

Реечный медиафасад состоит из кабинетов с алюминиевым корпусом и устанавливаемыми на них линейными профилями со светодиодами, собранными в пиксели. Профили могут быть расположены как горизонтально, так и вертикально. Такое устройство снижает вес светодиодного экрана и обеспечивает прозрачность конструкции.

Благодаря высокой яркости медиафасада транслируемое изображение хорошо видно не только в темное время суток, но и в солнечный день.

Как мы работаем

1. Заполняете заявку

2. С вами связывается менеджер

3. Рассчитываем стоимость по нескольким заводам

4. Заключаем договор по выбранному варианту

5. Привозим экран и устанавливаем его

6. Производим пуско-наладочные работы, обучаем персонал

Оставьте заявку прямо сейчас

И наш менеджер подготовит коммерческое предложение и расчет стоимости для вашего проекта

Заказать расчет

Кластерный медиафасад

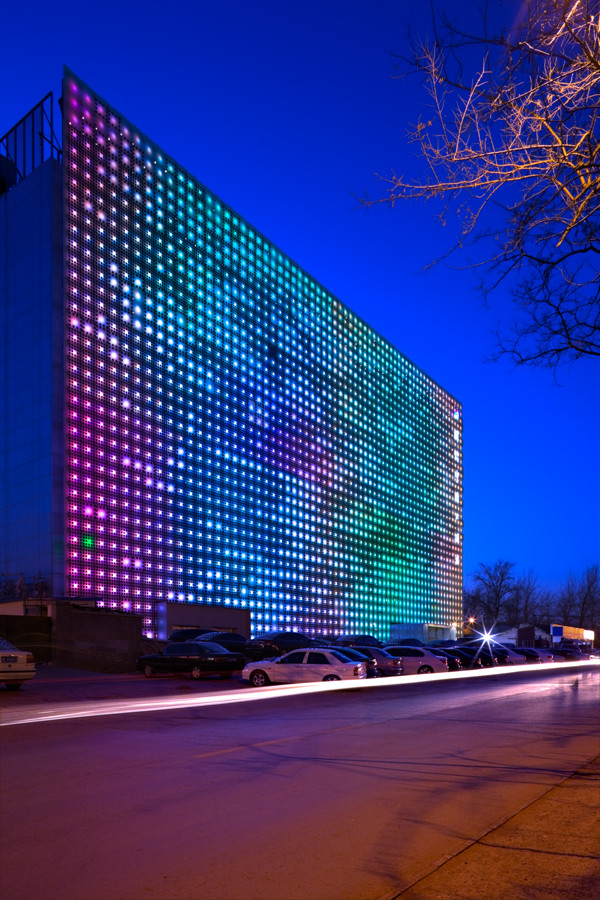

Кластерный медиафасад – это конструкция, состоящая из пиксельных элементов (кластеров с находящимися внутри светодиодами), которые закрепляются на множество тросов, установленных на фасад здания. Объединенные между собой, на расстоянии они выглядят как видеоэкран. Такое устройство позволяет монтировать медиафасады на сложные поверхности любой формы и размера.

Кластерный тип применяется для медиафасадов большой площади и предназначены для показа зрителям на большом расстоянии, поскольку шаг пикселя должен быть как минимум 100 мм.

Почему мы гарантируем снижение затрат?

Вы получите светодиодный экран напрямую от производителя по цене на 15% ниже рыночной

Мы являемся официальным дилером 20 заводов-производителей LED экранов Китая

Вы получите реализованный проект в течении 45-80 дней

Проектирование от 7 дней, производство на заводе от 10 дней, поставка от 25 дней, монтаж от 3 дней

Вы сэкономите свои финансовые и производственные ресурсы

Мы сотрудничаем с архитектурно-проектными бюро, поэтому предлагаемые нами решения реализуются с применением последних технологических разработок

Вы получите всю необходимую поддержку на всех стадиях реализации проекта

Мы осуществляем полную поддержку в гарантийный (до 5 лет) и постгарантийный периоды. Кроме того, предоставим бесплатный комплект запасных частей

Прозрачный медиафасад

Прозрачный медиафасад, как и обычный экран, может отображать содержимое любого характера. Он предназначен для установки на стеклянный фасад внутри помещения. Корпус кабинета изготовлен так, чтобы обеспечить хороший обзор сквозь медиафасад изнутри здания.

Благодаря высокой яркости прозрачного медиафасада передаваемое изображение хорошо видно в любое время суток.

Каталог светодиодных медиафасадов

просмотреть полный каталог

Часто задаваемые вопросы

Чем медиафасад отличается от уличного экрана?

Медиафасады отличаются высокой яркостью (более 6000 нит), низким энергопотреблением и более легким весом по сравнению с обычными уличными светодиодными экранами, что позволяет снизить нагрузку на здание, либо устанавливать их на разные хрупкие поверхности.

Как отличается цена медиафасада от обычного уличного светодиодного экрана?

Конечная цена любого экрана складывается из трех составляющих:
1. Стоимость самого экрана. (Кв.м медиафасада начинается от 800 долларов, это может быть как больше, так и меньше, чем цена уличного экрана)
2. Стоимость металлоконструкции. (Медиафасад весит в 2-3 раза меньше обычного экрана, поэтому стоимость металлоконструкци будет минимум в 2 раза ниже)
3. Стоимость обслуживания экрана в год. (Медиафасад потребляет в 2-3 раза меньше электроэнергии, поэтому стоимость обслуживания у него пропорционально меньше)
Учитывая все факторы, можно сделать вывод, что для крупных проектов покупка медиафасада в целом более выгодна, чем покупка обычного уличного экрана.

В каком случае стоит выбрать медиафасад?

Медиафасады позволяют обеспечить просмотр контента с большого расстояния, соответственно, медиафасад целесообразно использовать, когда экран находится высоко или далеко от зрителей. также медиафасады можно устанавливать на стеклянные и другие хрупкие поверхности, когда иные технические решения невозможны.

Какие требования существуют для получения разрешения на установку медиафасада в Москве?

Все “Требования по установке специализированных технических средств оповещения и информирования населения в местах массового пребывания людей” утверждены Приказом МЧС РФ N 646, МВД РФ N 919, ФСБ РФ N 526 от 28. 10.2008, а также приказами и постановлениями органов местной законодательной власти в каждом субъекте Российской Федерации. Подробнее об этом Вы можете узнать в разделе “Услуги” Согласование и регистрация.

Можно ли установить медиафасад на стеклянный фасад здания?

Медиафасады имеют легкий вес и возможность переднего обслуживания, соответственно их можно установить на стекло и любую другую хрупкую поверхность.

Реечные медиафасады от компании СТРОЙПРОЕКТ

Реечный медиафасад – это самый распространенный тип медиафасадов. Прозрачность структуры зависит от частоты размещения ламелей и составляет около 50%.

Реечные медиафасады.

Задать вопрос

Есть вопросы? Мы ответим, поясним, расскажем.

Это самый распространенный тип медиафасадов. Его устанавливают на поверхностях стен и фасадов, где уровень светопроницаемости не имеет значения. Прозрачность структуры экрана зависит от частоты размещения ламелей и составляет около 50%.

Устройство реечного медиафасада

Конструкция экрана представляет собой небольшие металлические рейки (ламели), на которых закреплены светодиоды. Из нескольких полос (реек) собираются отдельные сегменты. Они могут иметь вертикальную или горизонтальную направленность, различное расстояние между отдельными ламелями. Сегменты (блоки) крепятся к основе медиафасада – металлическому, обычно алюминиевому, каркасу, смонтированному на стене, фасаде здания.

Шаг пикселя подбирается в зависимости от минимального расстояния, с которого будут воспринимать изображение зрители. Чем меньше расстояние просмотра, тем меньше должен быть шаг. Для реечного медиафасада он колеблется в пределах от p16 до р30. Полотно экрана может иметь любые размеры. При трансляции изображения соединительные швы конструкции не видны.

Особенности реечных медиафасадов

Простота конструкции обеспечивает легкость монтажа и удобство в обслуживании реечных медиафасадов. Кроме того, они обладают отличными эксплуатационными характеристиками:

• низкий уровень энергопотребления;

• высокая яркость, контрастность, разрешение видеоизображения;

• бесшумность и экологическая чистота материалов;

• низкая ветровая нагрузка, благодаря возможности индивидуального подбора просвета между ламелями в зависимости от климатических условий;

• устойчивость к воздействию внешней среды;

• незначительный вес конструкции;

• невысокая стоимость монтажных работ.


Монтаж медиафасада

Процедура монтажа реечного медиафасада состоит из нескольких этапов:

• составляется проект конструкции;

• изготавливается и крепится на стену металлический каркас;

• монтаж экрана начинается с нижнего ряда, светодиодные блоки закрепляются на каркасе при помощи винтов, специальных пластин;

• к каждому модулю подключается силовой и информационный кабель;

• управление экраном осуществляется при помощи стационарного компьютера, на котором устанавливается специализированное ПО.


По окончании монтажа специалист компании выполняет пуско-наладочные работы, проводит обучение техника, который будет управлять медиафасадом и проводить его обслуживание.

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

---

Проекты

---

Товары

Поделиться ссылкой:

Вернуться к списку

Стеклянные фасады в качестве медиа-экрана

Настоящее изобретение относится к стеклянным фасадам зданий, предназначенным для использования в качестве медиа-фасадов, включая пластинчатые отражатели, расположенные горизонтально и один над другим, перед, или позади, или между стеклянными панелями в качестве приемников излучения для искусственных, проекционный и естественный свет, при этом по меньшей мере две стороны пластинчатых рефлекторов сформированы для излучения света.

Из описания патента AT 110 211 и из FR 2 080 198 A5 известно, что световые изображения проецируются на фасады. Известно также, что на стеклянных фасадах печатают белые или цветные изображения, при этом печать освещается либо изнутри, либо снаружи, превращая стеклянные фасады в так называемые медийные фасады, в которых загораются отпечатанные точки. Такое озарение вызывается либо воздействием солнца, либо облучением искусственным светом.

Недостаток в том, что с учетом вида печати или описания на стеклянных фасадах сообщение СМИ фиксируется навсегда. Если фасад нейтрально отпечатан, то есть ровным точечным экраном, который служит нейтральным экраном для смены изображений, между этими точками образуются световые щели, которые приведут ко второму изображению, например, на потолке внутреннего пространства, и, таким образом, в зависимости от точки наблюдения снаружи на фасаде, с одной стороны, и на потолке внутреннего пространства, с другой, будет создаваться смешение разных образов. Более того, внутреннее пространство «оптически загрязнено», так как содержит только переданные остатки изображений.

Известно также расположение отражателей в виде жалюзи для отражения солнечного света для улучшения освещения внутреннего пространства или для защиты от солнца в одной плоскости фасада. Однако большинство световодных элементов, например из ЕР 0461137 В1, DE 4310718 А1, DE 4715358 А1, DE 2732592 А1 и других, имеют отражающее или зеркальное покрытие. Однако такие отражающие зеркальные покрытия создают спутанные отражения, поскольку зеркала были разработаны для фокусировки и направления солнечного излучения.

Известно также, что для предотвращения бликов на нижних сторонах планок формируют направляющие планки, отражающие свет на верхней стороне и поглощающие свет на нижней стороне, например, серого цвета. Однако такие эффекты цвета и поглощения также разрушают проекцию изображения на ламели, которые, как и все цветные ламели, нельзя использовать в качестве мультимедийного экрана.

Из DE 20 2004 002 259 U1 горизонтальная светопрозрачная решетчатая конструкция известна как элемент фасада, который служит, с одной стороны, для защиты от солнечного света, а с другой стороны, в качестве медийного экрана, благодаря обратному проецированию на решетку. Пластины шарнирно поддерживаются вокруг горизонтальной оси и следуют за солнцем или поворачиваются в полностью закрытое положение, чтобы служить экраном изображения. Тем самым снижается прозрачность через стеклянный фасад; Недостатком, однако, является то, что внутреннее пространство также будет затемнено. Прожектор расположен на потолке внутреннего помещения и излучает свет на обратную сторону реечного фасада, чтобы можно было воспринимать световые изображения с уровня улицы. Преимущество этой инновации заключается в многофункциональном использовании планки для дневного и проекционного света. Недостаток же, очевидно, состоит в том, что с учетом техники обратного проецирования ламели должны быть светопрозрачными, из-за чего они либо теряют солнцезащитную функцию, либо, в случае менее светопрозрачного формирования, затемняют внутреннее пространство и, кроме того, , лишают стеклянный фасад его основной функции, а именно прозрачности. Дополнительным недостатком обратной проекции является необходимость множества проекторов в каждой комнате за фасадом для получения более крупного интегрированного общего изображения на фасаде. Еще одним недостатком является ограниченное использование внутренних помещений в случае одновременного обратного проецирования на фасад; если в ночное время внутренние помещения освещаются изнутри, чтобы служить рабочим помещением, проецируемое изображение будет чрезмерно излучаться из-за полупрозрачности фасада и тем самым будет разрушено или, по крайней мере, искажено. Иными словами, медиафасад будет функционировать только в том случае, если в самом здании выключен весь свет. Это представляет собой неприемлемое ограничение использования.

Всем предыдущим техникам не хватает одновременности следующих функций и свойств, чтобы использовать идею медиафасада в больших масштабах (например, на фасаде площадью 1000 квадратных метров) в качестве информационного экрана или рекламного носителя:

• • Фасад как проекционный экран без каких-либо оптических искажений и путаницы пользователя внутреннего пространства
  • Самостоятельное использование внутреннего пространства и освещения внутреннего пространства без светотехнического нарушения экранной функции фасада
  • Прозрачность изнутри наружу и наоборот
  • Улучшенное освещение внутреннего пространства дневным светом.

Дальнейшие разработки заключаются в том, чтобы стеклянные фасады с помощью технологии интегрированного отражателя позволяли проецировать изображения с улицы на фасад, не нарушая при этом ни использования внутреннего пространства, ни проекция изображения или распознавание изображений, проецируемых на фасад, нарушается световыми эффектами из внутреннего пространства, например, непрямым освещением. Ни внутреннее пространство не должно быть затемнено с помощью отражателя, ни препятствовать прозрачности изнутри наружу. Цель состоит в том, чтобы использовать внутреннее пространство без помех и в то же время позволить фасаду функционировать как медиаэкран. Наконец, медиа-экран, или экран-изображение, соответственно, должны дополнительно брать на себя функцию защиты от солнца.

Эти чрезвычайно сложные и отчасти даже противоречивые цели фактически достигаются за счет характерных признаков пункта 1 .

Преимущество нововведения заключается в использовании планчатых отражателей для двойной функции: с одной стороны, для отражения или перенаправления солнечных лучей, а с другой стороны, для функций мультимедийного экрана. Однако, в отличие от известного уровня техники, нижняя и верхняя стороны планок выполняют определенные функции:

• • верхние стороны служат для управления дневным светом
  • нижние стороны служат для экранов сред.

Это определенное назначение функций требует, чтобы поверхности планок были разработаны путем формирования контура для конкретных функций. В конечном итоге это означает, что планки даже в фиксированном положении должны выполнять все различные задачи, описанные выше. №

Интеллектуальность стеклянного фасада заключается в его многофункциональном использовании, не исключающем отдельных функций.

Назначение определенных функций отдельным частям ламелей позволяет существенно сохранить прозрачность стеклянного фасада за счет сохранения расстояния между ламелями, так как между ламелями остаются световые и смотровые щели. От направления проекции и направления наблюдателя, например, если смотреть вверх с уровня улицы; эти прорези согласно изобретению не распознаются, так что с этих направлений просмотра получается закрытый ненарушенный экран мультимедийного изображения.

С помощью следующих конструктивных мер будет получено следующее: планки образуют чешуйчатый экран изображения, в котором отдельные чешуйки планок расположены под углом β ₁ относительно горизонтали.

Дальнейшие преимущества будут объяснены более подробно на основе фигур, где

РИС. 1 — поперечное сечение здания с разных позиций наблюдателя и одной точки проекции на медиафасад;

РИС. 2 — чешуйчатое образование планчатых отражателей в стеклянном фасаде;

РИС. 2 а – деталь упомянутых пластинчатых отражателей;

РИС. 3 – фотография стеклянного фасада в качестве медиафасада согласно изобретению;

РИС. 4 показывает светотехническую функцию отклонения рефлекторов;

РИС. 4 a показаны пластинчатые отражатели в увеличенном масштабе;

РИС. 4 b показан контур зубчатой ​​рейки;

РИС. 5 показаны отражатели в перевернутом положении в качестве световода для источников света из уличного пространства обратно в уличное пространство;

РИС. 5 a показывает деталь планки;

РИС. 5 б показано зонирование высотного этажа по различным функциям и функциональным зонам медиафасада;

РИС. 6 показан медиафасад вместе с различными позициями просмотра;

РИС. 7 a показывает подробный поперечный разрез пластинчатых отражателей;

РИС. 7 b показаны плоскости изображения на планчатых отражателях и между ними соответственно; и

РИС. 7 c – 7 g показать другие варианты планок.

РИС. 1 представляет собой инструкцию для проектировщика стеклянного фасада здания 10 , в которой определены позиции просмотра 13 , 14 и местонахождение проектора 12 . Плоскость проекции 11 характеризует стеклянный фасад, облучаемый проектором 12 . Местоположение 13 показывает позицию наблюдения наблюдателя рядом со зданием на плоскости проекции 9.0033 11 . Местоположение 14 показывает точку обзора здания с большего расстояния. Стрелки 15 на верхних этажах одновременно символизируют прозрачность всего медиафасада изнутри наружу на всех этажах.

РИС. 2 показан разрез стеклянного фасада по этажам с 20 по 25 . Перед стеклянным фасадом 26 расположены пластинчатые отражатели 27 , образующие чешуйчатый медиаэкран 28 , смещенный в вертикальной плоскости, как проекционная плоскость, на которую с помощью проектора 29 проецируются фильмы, слайды, цветные сценарии. Экранирующая функция пластинчатых отражателей определяется пунктирными линиями 30 , 31 на фиг. 2 и . Эксклюзивный вид проецируемых изображений получается из положения, перпендикулярного плоскости проекции 28 . Угол δ плоскости проекции 28 соответствует углу предкрылка β ₁ относительно горизонтали H на фиг. 2 и . Это направленное вниз расположение частей отражателя составляет существенное преимущество изобретения. Чешуйчатые отражатели самозатеняются по отношению к зенитному и небесному излучению, поэтому они кажутся темнее, чем вертикальная плоскость проекции, и, поскольку они затенены, особенно хорошо подходят в качестве медиа-экрана на фасаде, в том числе в дневное время. Прожекторы направлены по оси проекции 109 на фасад. Ось проекции образует с горизонтом угол σ, при этом угол смыкания, определяемый углом β ₁ решетчатых отражателей, а расстояние D между ламелями определяется правилом, при котором проецируемый свет не проникает в пространство между ламелями.

Затем отражатели 27 создают тень 112 на потолке внутреннего помещения, как показано на примере помещения 24 . Внутреннее пространство, как и в соответствии с целями настоящего изобретения, остается нетронутым световыми изображениями, проецируемыми на фасад снаружи. Согласно изобретению пластинчатые отражатели образуют не только экран изображения на уровне улицы, но и защитный экран для внутреннего пространства.

Из положения 33 можно распознать два сценария наблюдения, которые формируют цель изобретения и преимущество городского развития/архитектуры, а именно.

• • 1. сценарий проекции на нижние стороны ламелей,
  • 2. освещенные внутренние помещения, и сценарий второй плоскости изображения за плоскостью проекции рефлекторов 27 соответственно.

С увеличением расстояния до здания вторая плоскость изображения будет становиться все более и более отчетливо узнаваемой, так что здание, в зависимости от расстояния, будет одновременно говорить на двух языках изображений одновременно, т.е. проецируемое изображение или язык цвета и внутренний, внешне действующий язык света, цвета или изображения. Это большое преимущество и удивительный эффект стеклянного фасада в соответствии с изобретением. Здание может, например, развить в городском силуэте совершенно особый свет, цвет или образный язык и может иметь, из-за близости здания, то есть из уличного пространства, например, в нижней части здания, еще один особый свет. , цвет или язык изображения.

Это достигается за счет определенного угла смыкания σ пластинчатых отражателей или пластинчатых отражателей 30 , 31 , расположенных на расстоянии друг от друга в угловом положении, соответственно, что также обеспечивает выгодную прозрачность 41 , 42 изнутри наружу и наоборот.

Фото под РИС. 3 поясняет это; на верхнем этаже узнаваем только проецируемый фильм. Из-за плоского угла <σ на нижнем этаже узнаваем и сценарий внутреннего пространства.

Медиа-эффекты, обеспечиваемые стеклянным фасадом, могут поддерживаться отдельными дополнительными проекторами 36 , 37 , которые излучают из внутреннего пространства на обратную сторону светлых полупрозрачных жалюзи в качестве плоскости второго экрана 34 , который можно, например, снять с перемычки и в дневное время служить в качестве дополнительной защиты от бликов.

РИС. 2 a показывает вторую плоскость экрана изображения 40 , имеющую положение просмотра 41 , 42 с большого расстояния и проекция изображения 43 , 44 с тыльной стороны. Если кто-то желает обойтись без второй плоскости экрана изображения 40 , подняв рулонные шторы, то открывается соотношение взгляда изнутри наружу и наоборот.

По расположению планчатых отражателей 30 , 31 по изобретению вид изнутри здания на отражатели 29 также исключается (РИС. 2). Внутренняя жизнь здания не нарушается миром света, цвета или изображения, поступающим от проектора 29 .

Пластинчатые отражатели на их верхних сторонах 38 , 39 представляют собой отражатели дневного света белого или металлического цвета и отражают падающий дневной свет и солнечные лучи 112 во внутреннее пространство. Чтобы отсечь прямое солнце, пластинчатые отражатели повернуты примерно на 90° по отношению к солнцу.

Мультимедийный внешний эффект фасада и функция ненарушенного внутреннего пространства здания, с одной стороны, и многофункциональность пластинчатых отражателей, с другой, вместе с их функциями освещения и затенения, а также как функции экрана изображения в зависимости от положения наблюдателя с уличного пространства или от силуэта города, составляют основную идею изобретения. Здесь язык архитектуры объединяется со структурным дизайном фасада с помощью планок, а стеклянный дизайн здания (архитектор) с легким дизайном фасада (световой планировщик) и функцией кондиционирования фасада (строительный физик) как а также функцию фасада как рекламного пространства (медиапланер) в контексте градостроительства (городское развитие).

РИС. 4 и фиг. 4 и демонстрируют двойную функцию пластинчатых отражателей. С верхней стороны 120 , 121 планчатые отражатели 60 , 61 отражающие или, по крайней мере, блестящие, как металл, а с нижней стороны 122 , , они белые. В зависимости от угла излучения проекторов σ белая нижняя сторона образует экран изображения, а плоские отражатели на верхних сторонах отклоняют солнечный и дневной свет 62 – 65 к потолку внутреннего пространства 66 – 69 .

Пластинчатые отражатели 60 , 61 имеют форму вогнутых/выпуклых пластин. Однако геометрическая форма планок этим не ограничивается. Пластинчатые отражатели 60 , 61 также могут быть на своей верхней стороне выпуклыми, а снизу могут быть вогнутыми или могут иметь трехмерную выпуклую форму с обеих сторон.

В отличие от коммерческих ламелей жалюзи следует отметить, что они, как правило, поворачиваются 90° против солнца, чтобы падающий солнечный свет преломлялся и снизу из уличного пространства можно было заглянуть внутрь здания. Недостатком является то, что обычные жалюзи не могут служить одновременно медиафасадом и поэтому требуют постоянного отслеживания.

Поэтому особый интерес представляет зубчатая структура поверхностей пластин согласно фиг. 4 b , с помощью которых можно получить дополнительные выгодные эффекты. Боковые поверхности зуба на нижней стороне обеспечивают оптимальное облучение 102 в качестве изображения на экране и убирает блики с вида на планку из внутреннего пространства за счет того, что боковые стороны зубьев с небольшим углом затенены, если смотреть из внутреннего пространства. Таким образом, в соответствии с изобретением внутреннее пространство остается свободным от проецируемого излучения.

Благодаря зубчатой ​​конструкции на верхней стороне планок на потолке можно получить улучшенный эффект перенаправления света. И в этом случае зубчатая форма приводит к тому, что при осмотре ламелей изнутри они не бликуют. В вогнутых/выпуклых планках разные плоскости отражения 70 , 71 двух поверхностей имеют специфические светоотражающие эффекты, которые могут быть получены за счет противоположного наклона боковых поверхностей зубьев 70 , 71 . За счет изменения формы зубцов на верхних сторонах пластинчатых рефлекторов, например, за счет более крутого наклона β ₂ (фиг. 7 a ) боковых сторон облучаемых солнцем зубьев, солнечная энергия может быть даже перекрыта, чтобы для защиты здания от перегрева. В зависимости от строения и наклона боковых поверхностей зубьев 70 , 71 , планка также может быть повернута в плоское положение, но все же будет слегка отклоняться на верхней стороне планки и может выполнять функцию медиаэкрана по направлению к улице. Поэтому может оказаться выгодным выбрать угол β ₂ относительно горизонтали более крутым или более пологим, а угол β ₁ на нижней стороне предкрылка меньшим. Вполне разумно также принять угол γ (фиг. 4 b ) между боковыми сторонами зуба как больший, например, как 90°. Наклон боковых поверхностей зубьев будет далее обсуждаться на примере макроструктуры на фиг. 7 а и 7 б.

С учетом загрязнения возможна также установка рефлекторов с гладкой поверхностью на верхней стороне с внешней стороны здания, зубчатые планчатые рефлекторы должны располагаться за плоскостью стекла в стеклопакете или в внутреннее пространство.

В качестве размера ламелей 72 можно выбрать любой размер. Планки, расположенные снаружи, могут, например, иметь ширину до 1 м или более. Планки, встроенные в стеклопакеты, уменьшают до ширины 15-20 мм и меньше. Зубчатое формирование планок также может быть уменьшено в зависимости от способа производства до размера микроструктуры с боковыми сторонами зуба <0,1 мм или может быть выполнено в большем масштабе. Также возможно штамповать пластинчатые отражатели из листа, подобного просечно-вытяжному листу, так что образуется пластинчатый элемент рефлектора, который можно расположить как входное отверстие между двумя стеклами или отлить из акрила.

На фиг. 5 показано еще одно выгодное применение фасада. Планки на фиг. 4 и фиг. 4 и поворачиваются на >90° и теперь образуют отражатели для наружных светильников 75 . Лучи 76 падают на блестящую металлическую сторону ламелей 91 и отклоняют свет 77 обратно в уличное пространство. Таким образом, медиафасад или части фасада также действуют как светоотражатель для уличного или скверного освещения. Белая нижняя сторона планки 92 теперь перевернут вверх дном.

При использовании на высотных этажах медиафасад может одновременно выполнять разные функции. ИНЖИР. 5 b показано зонирование фасада на зону а для уличного освещения, зону b для изображения экрана, например, для рекламы, и зону c для дальнего воздействия здания на силуэт города. Концепция медиафасада включает в себя все зоны a, b и c. Медиафасад позволяет одновременно выполнять различные функции в рамках одного фасада. Зона c показана увеличенной на фиг. 5. Фиг. 5 показано вогнутое/выпуклое формирование пластинчатых отражателей. Вращая планки, белая отражающая сторона 92 направлен вверх, зеркальная сторона 91 повернута вниз и позволяет освещать пространство снаружи 77 перед зданием отраженным световым излучением 76 от светильника 75 .

РИС. 6 еще раз показаны различные положения просмотра с фиг. 7 a в медиафасад или из здания, а также светотехнический прогиб ламелей для улучшения освещения помещения и защиты от перегрева, с зеркальными отражателями с фиг. 7 и в фиксированном положении. Эти отражатели, которые также могут быть установлены с возможностью наклона или подъема, складываются и образуют разнонаправленные плоскости действия, как уже обсуждалось на основании фиг. 4 b для зубчатой ​​микроструктурной планки.

РИС. 7 и показан такой отражатель 79 , который в масштабе 1:1 имеет ширину около 20 мм и предпочтительно расположен между двумя стеклами 80 , 81 , например, в изоляционном стекле. Рефлектор 79 показывает с одной частью отражателя 82 под углом β ₁ относительно горизонтали к уровню улицы и образует экран изображения для проектора 83 с ФИГ. 6, который заштрихован относительно зенитного излучения. Отражающая часть 84 под углом β ₂ служит для отражения прямых солнечных лучей 100 перегрева. Часть отражателя 85 служит для направления дневного света 101 для улучшения освещения помещения. Часть отражателя 86 служит для отражения искусственного непрямого освещения 103 изнутри на фасад.

Между отражателями 79 на РИС. 7 a , виды 94 , 97 , в случае выгодного горизонтального расположения, могут быть получены с возможностью обзора изнутри наружу и снаружи внутрь. В салоне предусмотрена рулонная штора с антибликовым покрытием 92 , которая служит второй плоскостью экрана изображения в соответствии с пояснениями к 40 , 42 с фиг. 2 и фиг. 2 а.

Преимуществом этого особого противоположного вращения плоскостей отражения 82 и 84 является определенная ориентация плоскостей изображения, как уже объяснялось в связи с фиг. 4 б . Рефлекторная часть 82 для проецируемого света образует определенную ориентацию по отношению к плоскости улицы. Световые отражения от проектора к отражателю 82 не проникают во внутреннее пространство. В противоположность этому, плоскость отражения сместилась примерно на 90° рефлектора дневного света 84 служит для защиты от палящего солнца. Искусственное освещение, попадающее изнутри на часть 86 отражателя, не искажает изображение на части 82 отражателя. Рефлекторы затеняют друг друга. Во избежание отражения различных плоскостей изображения на стекле, для внешних стекол можно использовать неотражающие стекла 80 . Испаренное теплоотражающее зеркало 105 , обычное для изоляционных стекол, в любом случае следует наносить на внешнюю сторону внутреннего стекла 81 .

На РИС. 7 b даны углы обзора на различных плоскостях проекций. Углы обзора<α ₂ с большого расстояния открывают вид 94 на вторую плоскость экрана изображения 92 или во внутреннее пространство. Виды 95 под углом >α ₂ и <α ₁ , обеспечивают оптимальное восприятие изображения 96 возможна установка на фасад. В горизонтальном направлении обзора 97 наилучший вид изнутри наружу между планками рефлектора 90 , 91 .

РИС. 7 C , 7 D , 7 E , 7 F , 7 G Показы внешнее пространство и различные светоотражатели во внутреннее пространство. Изобретение, однако, не ограничивается описанными зубчатыми или макроструктурными, V- или W-образными формами согнутых планок, планка может быть, например, также треугольной, как показано на фиг. 7 ф или 7 г.

9 лучших домов с интересными фасадами с экраном — а также предоставляет другие привилегии, которые вы, возможно, не ожидаете.

Text by

Michele Koh Morollo

View 19 Photos

Фасады с экранами не только привлекают внимание прохожих, но также могут помочь добавить больше света в ваши интерьеры, создать идеальную степень конфиденциальности и даже улучшить циркуляцию. Вот девять домов с креативными фасадами, которые привлекли наше внимание.

Белые алюминиевые ламели

Спроектированный мельбурнской архитектурной студией EAT, этот дом в пригороде Мельбурна Кью обернут экраном из белых алюминиевых ламелей, что придает дому структурную четкость.

Алюминиевый экзоскелет и складная металлическая обшивка

Компания Kevin Daly Architects создала перфорированную складную металлическую обшивку, поддерживаемую алюминиевым экзоскелетом, который затеняет двухэтажный застекленный фасад этого дома в Венеции, Калифорния.

Треугольный реечный фасад

Используя планки с разной шириной промежутка между ними, бюро Proberts создало угловой реечный фасад для этого дома в Брисбене, который демонстрирует треугольные формы, намекая на жизнь, скрытую внутри.

Рейки из железной коры

Чтобы создать ощущение уединения на берегу моря, компания Mitsuori Architects использовала рейки из австралийской древесины из железной коры на задней стене этого отреставрированного викторианского дома в Мельбурне. Железная кора — невероятно прочная твердая древесина, которая со временем становится красивой серебристо-серой.

Вязаные кирпичи

Чтобы обеспечить максимальное уединение и проникновение естественного света, бельгийская компания DMVA Architects создала фасад из «вязаных» кирпичей, которые наполняют дом светом и воздухом.

Клетки для цветов в решетчатом стальном каркасе

102 оливковых растения в горшках расположены в уголках этого усиленного решетчатого стального каркаса, окружающего фасад дома в Бангкоке, спроектированного тайской архитектурной фирмой Anonym Studio.

Деревянный щит кумару

Чтобы справиться с проблемами участка с крутым уклоном и ограниченным бюджетом, архитектор Дэн Рокхилл использовал решетчатый наружный экран из дерева кумару для защиты недорогих металлических боковых стен этого дома в Канзасе.

Вторичные металлические панели

В этом экологически чистом доме в Канзасе, построенном Studio 804, использованы изолированные металлические панели, которые были забракованы при строительстве теннисного центра.
