Расчет вентилируемых фасадов

Главная » Цена фасадов

Композитный вентилируемый фасад

Онлайн расчет м2

Цена на навесной вентилируемый фасад из композитных листов складывается из нескольких состовляющих:цена на подсистему, цена утеплителения, цена на композитные панели и стоимость по монтажу вентилируемого фасада

Рассчитать

Фасад из керамогранита

Онлайн расчет м2

Цена на навесной вентилируемый фасад из керамогранита складывается из нескольких состовляющих:цена на подсистему, цена утеплителения, цена на керамогранит и стоимость по монтажу вентилируемого фасада

Рассчитать

Фасад из фиброцемента

Онлайн расчет м2

Цена на навесной вентилируемый фасад из фиброцементных плит складывается из нескольких состовляющих:цена на подсистему, цена утеплителения, цена на фиброцементные плиты и стоимость по мотажу вентилируемого фасада
Рассчитать

Вентилируемый фасад Алюкобонд

Онлайн расчет м2

Цена на вентилируемы фасад Алюкобонд складывается из нескольких состовляющих:цена на подсистему, цена утеплителения, цена на композитные панели и стоимость по монтажу вентилируемого фасада
Рассчитать

Штукатурный (мокрый) фасад

Онлайн расчет м2

Цена на штукатурный (мокрый) фасад складывается из нескольких состовляющих: цена на систему штукатурки, цена утеплителения и стоимость по мотажу вентилируемого фасада
Рассчитать

Доставка в г. Екатеринбург : 1 день.

Бесплатный расчет вентилируемых фасадов с облицов из композитных панелей, керамогранита, фиброцементных плит, панелей Алюкобонд и штукатурного (мокрого) фасадов.

Если Вас заинтересовали товары и услуги нашей компании, Вы всегда можете связаться со специалистами ТД «Урфас» по контактным телефонам +7(343)328-47-55 и +7(3452)60-46-01 или электронной почте [email protected].

Статический расчет | подсистемы вентфасада НВФ Стандарт

Детали расчета

ПараметрОбозначение и формула
(если требуется)
ЗначениеЕдиница измерения
1. Расчет ветровой нагрузки
Вертикальная нагрузка от облицовки
(Толщина облицовки * Плотность облицовки )
q = b * ρ?кгс/м2
Нагрузка от обледенения
(если учитываем)
q0 = 0.25 * 1?кгс/м2
Нагрузка от облицовки
(с обледенением, если учитываем)
qк = q + q0?кгс/м2
Коэффициент надежностиkn1. 1
Расчетная нагрузка от керамогранитаqк.расч. = qк * kn?кгс/м2
(п. 6.4 СНиП 2.01.07-85* «Нагрузки и воздействия»)
Нормативное значение давления ветра в выбранном ветровом районеW0?кгс/м2
Коэффициент, учитывающий динамические свойства несущих конструкций фасадов, при заданной максимальной высоте здания и типе местности;Kz(Ze)?
Аэродинамический коэффициент давления:
в середине зданияCp.H-1.1
в угловых участкахCp.Y-2
Коэффициент надежности по нагрузкеγf1.4
Усредненное значение интенсивности ветровой нагрузки:
в середине зданияWH = W0*Kz(Ze) * Cp. H * γf?кгс/м2
в угловых участкахWY = W0*Kz(Ze) * Cp.Y * γf?кгс/м2

2. Расчет направляющей на прочность
Длина направляющейLнапр?м
Шаг направляющихbнапр600мм
Количество кронштейновNk?шт.
Шаг кронштейновbкр?мм
Плечо кронштейнаAкр?мм
Плечо вертикальной силы от собственного веса
(зависит от типа кронштейна)
Amax?мм
Площадь сечения профиля направляющейA2.44см2
Момент сопротивления профиля направляющейWmin
1. 8см3
Удельная плотность алюминияρ2700кг/м3
Допускаемое напряжение сопротивления алюминия
(Напряженное состояние алюминия при растяжении, сжатии и изгибе)
R1350кгс/см2
Допускаемое напряжение сопротивления алюминия
(Напряженное состояние алюминия при сдвиге)
Rs = R * Kсдвиг810кгс/см2
Коэффициент kng = 1
(при дополнительной направляющей по центру облицовочной плиты передача ветровой нагрузки происходит с коэффициентом неразрезности = 1.25)
kng1
Ветровая нагрузка на направляющуюqw = Wmax * bнапр * kng?кгс/м
Нагрузка от веса облицовки на направляющейqобл = qк.расч. * bпл?кгс/м
Коэффициент надежности по нагрузкеkn1. 05
Нагрузка от собственного веса направляющейqнапр = ρ * A * kn?кгс/м
Эксцентриситет приложения нагрузкиe5.7см
Общий вес облицовки, действующий на направляющуюPс.вес.обл. = qобл * Lнапр?кгс
Вертикальная силаN = (qнапр + qобл) * Lнапр?кгс
Момент от веса облицовкиMс.вес.обл. = Pс.вес.обл. * e?кгс см
Момент от ветровой нагрузки
Mqw = 0.1 * qw * bк2?кгс м
?кгс см
Сумма моментовMсум = Mс.вес.обл. + Mqw?кгс см
Cочетание нагрузок на направляющуюp = Mсум / Wmin + N / A?кгс/см2
Сравним расчетную нагрузку с допускаемым напряжением сопротивления алюминияpR
? кгс/см2?1350 кгс/см2
Вывод:
3. Расчет направляющей на сдвиг
Сила, действующая на средние кронштейныRb = 1.1 * qw * bкр?кгс
Сила, действующая на крайние кронштейныRa = 0.4 * qw * bкр?кгс
Напряжение при сдвигеtau = 1.5 * Rb / A?кгс/см2
Сравним расчетную нагрузку с допускаемым напряжением сопротивления алюминия на сдвигtauRs
? кгс/см2?810 кгс/см2
Вывод:
4. Расчет заклепок
Заклепка 5*12 Аl/А2 выдерживает (табличные данные):
на срезNвер224кгс
на растяжениеNгор301кгс
Толщина стенки направляющей (не полки)t0. 22см
Количество заклепок на несущем кронштейнеnнесущ4шт.
Количество заклепок на опорном кронштейнеnопорн2шт.
Диаметр заклепкиd0.5см
Коэффициент надежности по нагрузкеγ0.8
Напряжение смятия торцевой поверхности для алюминияRp = 1.6 * R2160кгс/см2
Расчет:
Вертикальная нагрузкаNверт. = N?кгс
Горизонтальная нагрузкаNгор. = qw * bкр?кгс
Напряжение горизонтальное заклепок на несущем кронштейнебсмгор = Nгор. / (t * nнесущ * d * γ)?кгс/см2
Напряжение вертикальное заклепок на несущем кронштейнебсмвер = Nверт. / (t * nнесущ * d * γ)?кгс/см2
Напряжение суммарное заклепок на несущем кронштейне∑бсм = ⎷(бсмгор2 + бсмвер2)?кгс/см2
Проверка направляющей на смятие от заклепок несущего кронштейна∑бсмRp
? кгс/см2?2160 кгс/см2
Вывод:
Сила среза на заклепках несущего кронштейнаNсрез = (⎷(Nгор2 + Nвер2))
/ (nнесущ * γ)
?кгс
Проверка заклепки несущего кронштейна на срезNсрезNвер
? кгс?224 кгс
Вывод:
Сила смятия заклепок опорного кронштейнабсмгор = Nгор. / (t * nопорн * d * γ)?кгс/см2
Проверка направляющей на смятие от заклепок опорного кронштейнабсмгорRp
? кгс/см2?2160 кгс/см2
Вывод:
Сила среза на заклепках опорного кронштейнаNсрез = Nгор / (nопорн * γ)?кгс
Проверка заклепки опорного кронштейна на срезNсрезNвер
? кгс?224 кгс
Вывод:
5. Расчет кляммера стального
Кляммер выполнен из коррозионностойкой стали марки 12Х18Н10Т ГОСТ 5632-72
Толщина кляммераt?см
Ширина кляммерной лапкиb1. 2см
Количество кляммерных лапок, удерживающих плитку от горизонтальных нагрузокn14шт.
Количество кляммерных лапок, удерживающих плитку от вертикальных нагрузокn22шт.
Предел текучести сталиRyn185МПа
Коэффициент надежности по материалуgm1.05
Расчетное сопротивление коррозионностойкой стали Ry по пределу текучестиRy =Ryn / gm176.19МПа
1797кгс/см2
Вес плиткиPпл = qк.расч. * bпл * hпл?кгс
Вертикальная нагрузка на 1 лапку кляммера от веса облицовкиPс.вес. = Pпл / n2?кгс
Горизонтальная ветровая нагрузка на 1 лапку кляммераPw = W * bпл * hпл / n1?кгс
Расстояние от края кляммера до точки приложения нагрузки (вертикальноl0. 35см
qw = 2 * Pw / l?кгс/см
Момент принимаемый лапкой кляммера от ветровой нагрузкиMw = qw * t / 6?кгс см
Расстояние до приложения силы от веса облицовки
(от центра облицовки до точки приложения силы – горизонтально)
e0.35см
Момент принимаемый лапкой кляммера от веса облицовкиMс.вес. = Pс.вес. * e?кгс см
Сумма моментовM = Mw + Mс.вес.?кгс см
Момент сопротивления кляммерной лапкиW = b * t2 / 6?см3
Напряжение сопротивленияб = M / Wкгс/см2
Сравним напряжение сопротивления с расчетным сопротивлением стали по пределу текучестибRy
? кгс/см2?1797 кгс/см2
Вывод:

Кляммер крепится к направляющей заклепками 3х8 А2/А2
Количество заклепок2шт.
Расчетная сила срезаPс.вес = Pплкгс
Сравним расчетную силу среза с предельнойPс.весPс.вес.max
? кгс?53,5 кгс
Вывод:

Сравним расчетную силу растяжения с предельнойPwPw.max
? кгс?65 кгс
Вывод:

6. Расчет несущего кронштейна на прочность поперечного сечения
– в сечении 1-1:
Горизонтальная сила от действия ветраR = Rb?кгс
Эксцентриситет от центра стенки направляющей до центра стенки кронштейнаe10. 31см
Момент от горизонтальной силыMy = R * e1?кгс см
Вертикальная сила от веса облицовки и конструкцийP = Рс.вес.обл?кгс
Эксцентриситет по расстоянию от крепления направляющей до центра облицовкиe34.8см
Момент от горизонтальной силыMx = P * e3?кгс см
Толщина кронштейна в сечении 1-1t0.27см
Высота кронштейнаh15см
Площадь сеченияA = t * h4.05см2
Момент сопротивленияWx = 2 * h2 * t / 6?см3
Момент сопротивленияWy = 2 * h * t2 / 6?см3
Напряжение сопротивленияσ1-1 = R / A + Mx / Wx
+ My / Wy
?кгс/см2
– в сечении 2-2, 3-3:
Эксцентриситет от центра стенки направляющей до центра стенки кронштейнаe10. 31см
Момент от горизонтальной силыMy = R * e1?кгс см
Эксцентриситет по расстоянию от центра стенки направляющей до оси дюбеляe21.975см
Момент от горизонтальной силыMy1 = R * e2?кгс см
Эксцентриситет по расстоянию от начала консоли кронштейна до центра облицовкиe4?см
Момент от горизонтальной силыMx = P * e4?кгс см
Толщина кронштейна в сечении 2-2t4см
Высота кронштейнаh15см
Площадь сеченияA = t * h60см2
Момент сопротивленияWx = 2 * h2 * t / 6300см3
Толщина подошвы кронштейнаt0. 4см
Высота подошвы кронштейна, с вычетом высоты отверстийh12.8см
Площадь сеченияA = t * h5.12см2
Момент сопротивленияWy1 = 2 * h * t2 / 6?см3
Напряжение сопротивленияσ2-2 = R / A + Mx / Wx
+ My / Wy
?кгс/см2
Напряжение сопротивленияσ3-3 = My1 / Wy1 + P / A1?кгс/см2
Сравним напряжения сопротивления для всех сечений с предельными значениямиσ1-1Ry
? кгс/см2?1350 кгс/см2
σ2-2Ry
? кгс/см2?1350 кгс/см2
σ3-3Ry / γf
? кгс/см2?? кгс/см2
Вывод:

7. Расчет несущего кронштейна (если он вверху направляющей)
Количество болтовnb2шт.
Плечо вертикальной силыa = Amax?мм
Вертикальная силаРс.вес = Pс.вес.обл.?кгс
Горизонтальная силаNгор = Ra?кгс см
Мс.вес = Рс.вес * a?кгс см
Расстояние от нижней точки кронштейна до верхнего анкераAв13см
Расстояние от нижней точки кронштейна до нижнего анкераAн3см
Nmax = Мс.вес*Aв/ (Aв2 + Aн2)?кгс
Сила вырыва в анкерном болтеNболт = Nmax + (Nгор / nb)
+ My(2-2)/(nb * c)
?кг
?кН
Высота кронштейнаhкр15см
Количество пазов под анкерnp2шт.
Ширина паза под анкерs11мм
Толщина кронштейна в анкерных местахb3.5мм
Размер высоты кронштейна без пазовh = hкр – np * s12.8см
Момент сопротивленияW = 2 * b * h2 / 619.1147см3
Площадь сеченияA = b * h4.48см2
Напряжение сопротивленияб = Mгор. / W + Рс.вес / A?кг/см2
Сравним расчетное напряжение сопротивления с предельным для алюминиябR
? кг/см2?1350 кг/см2
Вывод:

Мы поставляем продукцию в следующие регионы России: Архангельск, Астрахань, Балашиха, Барнаул, Белгород, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Волжский, Вологда, Воронеж, Грозный, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Комсомольск-на-Амуре, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Махачкала, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Омск, Орёл, Оренбург, Пенза, Пермь, Петрозаводск, Подольск, Ростов-на-Дону, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Сочи, Ставрополь, Стерлитамак, Сургут, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Якутск, Ярославль

Теплотехнический расчет вентилируемых фасадов

У всякого плута свой расчет.

Русская народная пословица

Проектирование вентилируемого фасада включает прочностные и теплофизические расчеты. Теплофизические в свою очередь включают теплотехнический, влажностный и расчет воздухопроницаемости ограждающей конструкции. Статьи о расчете вентилируемого фасада начну с методик и нормативных документов по теплотехнике вентфасада.

Основными документами для проведения теплотехнического расчета вентилируемого фасада являются СП 50.13330.2012 «Тепловая защита зданий», СП 23-101-2004 «Проектирование тепловой защиты зданий», а также «Рекомендации по проектированию навесных фасадных систем с вентилируемым воздушным зазором для нового строительства и реконструкции зданий» и подобные рекомендации (которых немало, например «Фасадные теплоизоляционные системы с воздушным зазором. Рекомендации по составу и содержанию документов и материалов, представляемых для технической оценки пригодности продукции»).

Первая методика расчета теплотехники вентилируемого фасада была представлена в «Рекомендации по проектированию навесных фасадных систем с вентилируемым воздушным зазором для нового строительства и реконструкции зданий» (далее Рекомендации). В дальнейшем методику переработали и в окончательном виде она вошла в СП 50.13330.2012 «Тепловая защита зданий» в качестве рекомендуемого приложения М.

Рассмотрим эти методики подробнее.

Методика теплотехнического расчета вентилируемого фасада по Рекомендациям.

Как и расчет любой ограждающей конструкции, расчет вентфасада начинается с определения требуемого сопротивления теплопередачи исходя из расчетных климатических характеристик района строительства и расчетных значений температуры в здании. Методика приведена в п.5 СП 50.13330.2012, на ней останавливаться не стоит.

Подбор толщины слоя теплоизоляции в соответствии с Рекомендациями осуществляется по формуле:

Расшифровку всех значений формулы можно найти в самом документе, представленном в архиве полезных файлов. Там же можно найти пример теплотехнического расчета вентилируемого фасада. Разберем ключевые моменты, и принципиально важным здесь является наличие коэффициента теплотехнической однородности r. Это табличная переменная и её значение приводится в таблицах Рекомендаций (табл. 7.2 и 7.3). При этом, в таблице даны r для худшего в теплотехническом отношении участка (с оконным проемом). Коэффициент “r” посчитан для фрагментов с проемностью 25%. При проёмности, отличающейся от 25%, на каждые 10% коэффициент “r” соответственно изменяется на 4% для кирпичных стен и на 2% для бетонных.

При определении коэффициента теплотехнической однородности, используемого в формуле, требуется знать толщину утеплителя. Поэтому расчет делается в несколько шагов. На первом шаге в формуле принимают r = 1. На следующем шаге r уточняют для толщины утеплителя, полученной на предыдущем шаге. Такой процесс повторяют, пока разница между расчетной толщиной утеплителя на соседних шагах не станет меньше 5 мм

После определения толщины утеплителя определяются приведенные сопротивления теплопередаче наружных стен для основных “фрагментов”. Каждый рассчитываемый фрагмент делится на отдельные участки, характеризуемые одним или несколькими видами теплопроводных включений. При этом коэффициент rуже не определятся исходя из таблицы, а рассчитывается для каждой конкретной системы вентилируемого фасада.

Учет влияния металлических включений выполняется по формуле:

Где, коэффициент теплотехнической однородности:

Средневзвешенное значение приведенного сопротивления теплопередаче определяется по формуле:

Fi, Roiпр – соответственно площадь и приведенное сопротивление теплопередаче i-го фрагмент стен, м2 °С/Вт;

В итоге, средневзвешенное значение приведенного сопротивления теплопередаче сравнивается с требуемым сопротивлением теплопередачи и теплозащита стены обеспечена, если Rorcр > Roreq.

Для расчета средневзвешенного значения многослойных наружных стен при наличии в стенах глухих (без проемов) участков может быть также использована формула:

Rorcр = Ror×n,

Где n = 1,05 – коэффициент, учитывающий наличие глухих участков в наружных стенах.

В документе «Фасадные теплоизоляционные системы с воздушным зазором. Рекомендации по составу и содержаниюдокументов и материалов, представляемых для технической оценки пригодности продукции» расчетасредневзвешенного значения приведенного сопротивления теплопередаче нет. Теплотехническое проектирование продолжается после влажностных расчетов и включает составление температурных полей, о которых мы поговорим ниже.


Принятая толщина утеплителя вентилируемого фасада может быть не окончательной, и уточняется после влажностного расчета.

Методика теплотехнического расчета вентилируемых фасадов по СП 50.13330.2012 «Тепловая защита зданий».

Опять же расчет начинается с определения требуемого сопротивления теплопередачи исходя из расчетных климатических характеристик района строительства и расчетных значений температуры в здании. Методика приведена в п.5 СП 50.13330.2012, на ней останавливаться не стоит.

Подбор толщины утеплителя производится по формуле:

Опять же, не будем останавливаться на каждой переменной, эта информация есть в соответствующем документе, обратить внимание следует на следующие значения:

Формулы для определения этих переменных приведены в приложении Е СП 50. 13330.2012 и при их расчете требуется составление температурных полей. Температурное поле – это совокупность значений температур во всех точках рассматриваемой конструкции в данный момент времени. Графически температурное поле изображают посредством изотермических поверхностей, соединяющих все точки поля с одинаковой температурой, пример на рисунке:

Сам расчет температурных полей не нов и ручное его исполнение можно найти в учебниках, например в книге К. Ф. Фокина «Строительная теплотехника ограждающих частей зданий» (Москва, «АВОК-ПРЕСС» 2006). Учебник можно скачать в архиве полезных файлов.

Однако составление температурных полей для всех фрагментов едва ли осуществимо вручную, для этого применяют различные программы, от крупных пакетов, в состав которых входит опция расчета температурных полей (например, Ansys, CalculiX, Elmer, Salome, NormCAD) до специализированных на теплотехнике (Temper 3D или Heat3D).

Пример подготовки и обработки данных при расчете на ЭВМ приведен в приложении Н в СП 50.13330.2012 и приложении М СП 23-101-2004.

Заострить внимание на особенностях использования различного программного обеспечения при расчете температурных полей планируется в последующих статьях.

Так же как в расчете по Рекомендациям принятая толщина может быть не окончательной, и уточняется после определения влажностного режима ограждающей конструкции. В завершении теплотехнического расчета вентфасада сопротивление теплопередачи принятой конструкции проверяется по формуле Е.1 из приложения Е СП 50.13330.2012.

Следует обратить внимание, что приложение М в Своде Правил 2012 года рекомендуемое, но расчет температурных полей из приложения Е имеет статус обязательного. Хотя СП 2004 года в пункте 9.1.4, не исключая вариант расчета температурных полей, добавляет другие возможности:

И по данному варианту расчет допускается производить без составления температурных полей, с применением коэффициента r, т. е. в соответствии с Рекомендациями.


О сроке безремонтной службы вентилируемого фасада читайте в статье Срок безремонтной службы вентилируемого фасада.

Итак, существуют две принципиально различные методики теплотехнического расчета вентилируемых фасадов:

1) В соответствии с СП 23-101-2004 «Проектирование тепловой защиты зданий» и Рекомендациями.

2) В соответствии с СП 50.13330.2012 «Тепловая защита зданий».

Первая для учета теплопроводных включений использует коэффициент теплотехнической однородности, который приводится в Рекомендациях и далее рассчитывается по формуле. Однако применение этого коэффициента оставляет много вопросов по поводу точности.

Расчет по СП 50.13330.2012 для учета теплопроводных включений предполагает использование результатов расчета температурных полей с применением ЭВМ.

Какой вариант расчета предпочтительнее?

Расчет по Рекомендациям носит более прикладной характер, и естественно проще исполним. Расчет по СП «Тепловая защита зданий» актуальнее и точнее, но требует затрат на программное обеспечение. И даже с учетом того, что некоторые программы для расчета температурных полей вентилируемого фасада можно найти в открытом доступе (CalculiX, Elmer, Salome), их использование требует от проектировщика весьма специфичных математических знаний, т. к. они основаны на численных методах. Открытые программы не ориентированы на пользователя и коммерческое использование, а потому не стоит ожидать от них получение быстрых результатов с максимальной простотой. Также по открытым программам не достаточно доступной русскоязычной литературы (хотя различные видеоуроки и примеры найти можно).

В последнее время проектно-монтажные организации зачастую пренебрегают расчетом теплотехники вентилируемого фасада, что кроет в себе массу подводных камней. Какой бы расчет не был, он необходим, каким документом его обосновать дело договоренности с заказчиком/экспертизой, а также личных предпочтений и возможностей. По услугам расчета можно обращатся, используя форму для связи.Удачи!

Автор: Антон Пахомов

Вентилируемые фасады – проектирование и поставка

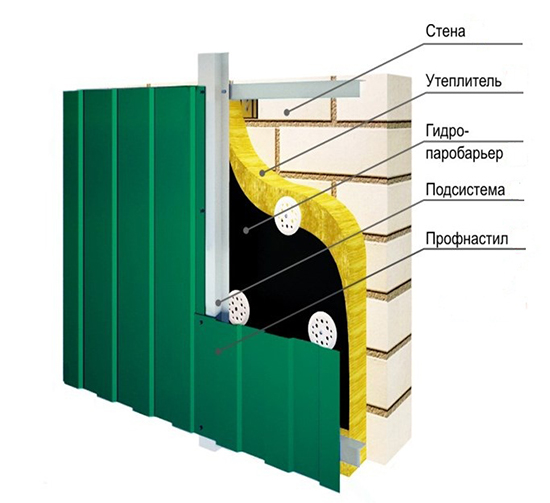

Вентилируемый фасад – это конструкция, состоящая из несущих элементов и облицовки, специально разработанная для защиты стен зданий от воздействия осадков. Конструкция вентфасада крепится к несущей стене по всей площади, либо только в межэтажные плиты перекрытия, и несет на себе декоративную облицовку.



Принцип работы вентфасада состоит в том, что между стеной здания и облицовкой имеется воздушный зазор, в котором свободно циркулирует воздух. Влагонепроницаемая облицовка не позволяет косому дождю попадать непосредственно на стену здания, а заставляет стекать ее по внешней и внутренней стороне облицовки, а поток воздуха в воздушном зазоре просушивает внутреннюю часть облицовки максимально быстро. При таком подходе срок эксплуатации стены здания практически неограничен.



Идея защитить стены здания путем отнесения влагозащитной облицовки на некоторое расстояние позволила в десятки раз увеличить сроки использования бетона и других материалов ограждающих конструкций, как для новых строящихся зданий, так и для реконструируемых, а также дала огромное поле деятельности для дизайна.



Родиной навесного вентилируемого фасада считается Германия, начиная с 1950-х годов там проводились научные исследования и разработки конструкций НВФ. Целью данных исследований было увеличение срока эксплуатации зданий за счет минимизации воздействия влаги из окружающей среды на ограждающие конструкции.



Конструкции и принципы крепления вентфасада закладываются на этапе строительства здания, например для удешевления строительства монолитный каркас льется только в виде структуры, а стены заполняются легкими газоблоками, при этом для облицовки применяется так называемая межэтажная подсистема с креплением в перекрытия.Для малоэтажных строений со стенами из прочных материалов применяется классическая подсистема на Т-образном профиле, а для высотных зданий и сложных объемных решений проект вентилируемого фасада включает в себя не только статический прочностной расчет, но и сложные аэродинамические и динамические сейсмические расчеты.

Области применения навесных вентфасадов



Как это не удивительно, но области применения НВФ почти не ограничены, приведем лишь некоторые из них, но этот список далеко не является исчерпывающим:

  • все виды общественных зданий: торговые и бизнес-центры, образовательные учреждения, административные здания, спортивные сооружения

  • медицинские центры, госпитали, поликлиники

  • вновь строящиеся жилищные комплексы и объекты капитального ремонта жилищного фонда

  • частные дома и коттеджи

  • архитектурные сооружения и многое другое.

  •

Прочность и безопасность вентилируемого фасада



Безопасные конструкции навесного фасада должны разрабатываться и монтироваться в строгом соответствии с нормами СНиПов, ГОСТов и прочих стандартов. Первое, на что следует обратить внимание заказчику – это наличие прочностного расчета предлагаемой к монтажу конструкции и наличие сертификатов и технических свидетельств, подтверждающих возможность применения всех элементов фасада.



Прочностной расчет вентилируемого фасада состоит из статического расчета всех элементов конструкции, а именно кронштейнов, направляющих, элементов крепежа и облицовки на воздействие ветровых нагрузок и обледенения. Местоположение здания играет решающую роль в таком расчете, так как сила ветра и климатические особенности – главные факторы, определяющие прочностные характеристики конструкции фасада. В отдельных случаях, при возникновении вероятности скопления снега на конструкции навесного фасада, проводится расчет на снеговую нагрузку.



При строительстве в сейсмоопасных районах обязателен расчет на динамические сейсмические нагрузки вентфасада, а также наличие сейсмических испытаний конструкции вентфасада , которая будет применяться на объекте. Эти испытания крайне важны, так как требуемых запас прочности конструкции навесного фасада повышается в 2-3 раза.



Вторым немаловажным моментом безопасности вентилируемого фасада является соответствие конструкции требованиям пожарной безопасности. Все без исключения конструкции НВФ проходят натурные огневые испытания в аккредитованных лабораториях. В конструкции вентфасада запрещены к применению материалы с пожарными характеристиками ниже КМ1, а в некоторых случаях разрешается применять только материал КМ0. Все узлы конструкции должны строго соответствовать алюбому технических решений разработчика подконструкции, а при необходимости разработки нового узла или способа крепления он должен пройти аналогичные испытания.



Однако самым важным пунктом безопасности является профессиональный монтаж вентфасада в строгом соответствии с разработанным проектом, а также сдача работ органам технадзора, как государственным, так и организуемым самим заказчиком.



Преимущества сотрудничества с нами по разработке и поставки вентилируемого фасада



В основу нашей работы мы закладываем принцип повышения технологичности монтажа вентфасада, глубокой инженерной проработки проектов, минимизации ручного труда и сокращения неавтоматизированных операций на стройплощадке. Мы используем современные методы проектирования и поставляем максимально доработанные элементы конструкции и облицовки, не требующие ручного нансения размеров и подгонки на монтаже.



Важнейшим принципом является правильный выбор конструкции вентасада уже на этапе коммерческого предложения, что позволяет сделать верный расчет стоимости конструкции и облицовки. Мы всегда прилагаем прочностной расчет элементов вентфасада и передаем его клиенту.



Вторым важным фактором является наличие всей разрешительной документации на все элементы и строжайшее следование требованиям законодательства. Поэтому у наших заказчиков не бывает проблем со сдачей объектов техническому надзору.



Мы проводим все необходимые для сдачи проекта испытания от простых вырывных испытаний анкеров до получения пожарных, сейсмических и иных заключений. Также мы обращаемся в специализированные НИИ для получения расчетов и согласований на нестандартные проекты.



Десятилетний опыт работы с ведущими российскими и мировыми производителями материалов дают нам право утверждать, что мы предлагаем нашим клиентам лучшие материалы по ценам заводов-производителей, обеспечиваем их скорейшую поставку в любую точку России и СНГ, а также изготавливаем любые нестандартные детали, требуемый для реализации проекта вентилируемого фасада.



Виды вентилируемых фасадов по типу облицовки



Наиболее популярными и распространенными являются навесные фасады из керамогранита благодаря своей невысокой цене, вандалоустойчивости и долговечности, а также возможности применения для всех типов зданий и сооружений.

Для зданий в стиле хай-тек, сложных по архитектуре объектов без особо жестких требований к пожарной безопасности проектировщики выбирают вентилируемые фасады из композитных панелей. Этот вид облицовки недорог и ремонт пригоден.

Большинство новостроек облицовываются фиброцементной плитой благодаря ее низкой стоимости и простоте монтажа, а также относительно неплохим показателям долговечности.

Для транспортных объектов, в основном на железнодорожном тренспорте в последнее время применяются алюминиевые кассет.ы Это очень долговечный и прочный вид облицовки, также он абсолютно ремонтопригоден.

Вентилируемые фасады из натурального камня нашли свое применение для отделки цоколей зданий и первых парадных этажей. Часто камнем облицовывают и дорогие особняки и загородные дома. А вот целые здания им облицовывают нечасто из-за высокой себестоимости.

Хорошо зарекомендовал себя для элитных офисных и жилых зданий фасад из терракоты, плитка имеет срок эксплуатации, который исчисляется сотнями лет, проста в монтаже и не требует ухода на фасаде.
Для частных домов все чаще натуральное дерево заменяется его долговечной имитацией. Фасады загородных домов под дерево набирают популярность среди архитекторов и заказчиков.

Набирает обороты популярность вентфасадов из HPL-панелей благодаря возможности имитировать текстуры дерева как в панелях, так и досках. такая облицовка создает ощущение комфорта и уюта даже в центре мегаполиса.

Распространение моды на стиль loft привело к популяризации вентилируемых фасадов из клинкера, наиболее часто такая облицовка применяется для жилых новостроек и бизнес-центров, имитация старого кирпича привлекает архитекторов для частных загородных проектов.


Алюминиевая подсистема для вентфасада из сплава 6060/6063 – лучший выбор!



Для создания прочных и долговечных строительный конструкций большинство крупных девелоперов и строительных компаний выбирают алюминиевые подсистемы. При этом выбирают сплавы с низким содержанием железа, практически исключающие коррозионные процессы.

У алюминиевых подсистем масса преимуществ над всеми остальными: во-первых, с алюминием проще работать – любые операции. будь то резка или сверление, производятся гораздо проще и легче, чем со сталью. Вес конструкции и элементов также ниже, что дает меньшую нагрузку на фундамент и меньшие затраты на монтаж.

Алюминий – долговечный строительный материал, признанный во всем мире, и применение его в системах навесных вентилируемых фасадов наиболее целесообразно в средней полосе России.

Проектирование вентфасадов

Проектирование вентилируемого фасада должно выполняться с учетом планировки строения, а также его конструкционных особенностей. Это наиболее важный этап при выполнении работ, так как особенности проектирования напрямую влияют на конечную стоимость “под ключ”.

Внешность и долговечность фасада в первую очередь зависят от того, насколько квалифицированно был разработан архитектурный проект наружной отделки здания.
При этом необходимо учитывать как качество стройматериалов, так и правильное устройство вентилируемого фасада.

Проект производства работ (ППР) по монтажу вентфасада нужно начинать с создания общей концепции наружного вида с ориентировкой на современные требования архитектурного дизайна и область деятельности компании, офис которой располагается в этом здании.

Не стоит забывать и о прочности используемых материалов, так как они должны сочетать в себе эстетику и практичность.

Во время ППР необходимо определиться с выбором типа фасада, поскольку он бывает вентилируемым, мокрым и просвечивающим. При изготовлении каждого типа применяются свойственный ему метод и необходимые полимеры.

Проект включает в себя декоративные особенности, наброски (эскизы), геодезические показатели и бюджетный расчет.

Схема устройства

Когда компания-заказчик финансирует ППР вентилируемых фасадов, расчет предполагает учет ее пожеланий, касающихся структуры композитных панелей, а также их архитектурного дизайна. Нередко обговаривается и подбор тепло-, ветро-, гидроизоляции, текстуры кассет и окраса фасадных панелей.

Эта же планировка используется при проектировании просвечивающих композитных панелей, конструкция которых основывается на монтаже при помощи направляющих и выдвижных кронштейнов.

Схема установки фасадных кассет обговаривается с компанией-заказчиком, которая может попросить сделать различные варианты планировки.

Все наброски должны иметь высокое качество исполнения и подробную информацию об архитектурном дизайне, проектировке монтажа композитных панелей, а также о бюджетном расчете.

В свою очередь, проект должен соответствовать требованиям, которые предъявляла компания-заказчик. В первую очередь ППР должен нести в себе оригинальную идею декорирования внешнего вида строения, которая должна сочетаться с престижем компании.

Устройство фасада

Если проект планируется вместе с постройкой всего здания, в ППР включаются показатели геодезических замеров площади, которая выделяется под строительство. С их помощью определяется общая пригодность местности под фундамент нового строения.

Кроме того, расчет ППР должен включать в себя необходимые для установки фасадных панелей стройматериалы, среди которых присутствуют опорные направляющие, крепления (кронштейны), теплоизоляция и композитные кассеты фасада.

Разработчик планировки следит за конструкцией каркаса и размещением декоративных элементов фасада на протяжении всего процесса монтажа.

Перед тем как приступить к ППР, нужно произвести расчет примерной стоимости закупаемых стройматериалов. Теплотехническая планировка и теплоизоляция вентилируемых фасадов тоже потребуют тщательного изучения.

Проект

Как рассчитать стоимость?

Для начала необходимо уточнить, какой именно параметр потребуется подсчитать. Предполагаемую цену теплоизолированного вентилируемого фасада вычисляют с ориентировкой на стоимость композитных кассет, которые могут быть изготовлены из керамического гранита, стекла, алюминиевых или стальных панелей.

Суммарная площадь композитных панелей вычисляется исходя из общей площади фасадной стены под отделку. При этом замеряется периметр окна и умножается на общее количество оконных проемов.

Полученная цифра вычитается из общей площади фасадной стены, это значение и будет ориентировочным при закупке композитных панелей.

Важно знать: расчет вентилируемых фасадов подразумевает приобретение стройматериалов с дополнительным резервом, поскольку он будет необходим для угловых элементов.

Компании-заказчику предоставят полноценный проект с точными расчетами требуемого количества кронштейнов и опорных направляющих. Вместе с тем она обязуется оплатить только использованные стройматериалы. Остатки будут возвращены проектировщикам.

Квалифицированные специалисты владеют опытом обустройства фасадов в различных регионах, поэтому они с легкостью определят, какой теплоизоляционный материал потребуется для утепления конкретного типа здания.

Постройки в регионах с увеличенной влажностью обычно утепляются минеральной ватой или пенополистиролом, чего не сказать об областях с повышенной инсоляцией, где исключается применение винилового сайдинга темных оттенков.

В регионах с преимущественно солнечной погодой чаще всего используются композитные панели светлых оттенков. Кроме того, их материал должен обладать свойствами теплоустойчивости.

Самостоятельный расчет стоимости проектирования вентилируемого фасада

Устройство теплоизоляции в первую очередь потребует подсчитать общую площадь фасадной стены здания. По умолчанию равномерная поверхность рассчитывается по формуле: длина стены, умноженная на высоту, равняется ее суммарной площади.

Фасадная стена с оконными и дверными проемами подразумевает подсчет разности площади всей поверхности и площади каждого из проемов. Представим трехэтажное здание высотой 11,5 м и длиной 20 м, имеющее окно 1,5×1,3 м и дверь 2,5×1 м. Подсчет будет выглядеть следующим образом: 11,5 × 20 – (1,5 × 1,3 + 2,5 × 1) = 225,55 м2.

Вентфасад

ППР предполагают подсчет резерва с ориентировкой на равномерность фасадной стены под отделку и общее количество рельефных объектов на ней. Чаще всего резервное значение не превышает 15% от общей площади требуемых материалов.

Металлическая обрешетка, включающая в себя крепежные детали и опорные направляющие, тоже закупается с запасным расчетом. Опытные проектировщики способны определять дополнительное количество материалов на глаз.

Для этого им потребуется только общая площадь фасадной стены.

Кроме того, общая стоимость ППР включает в себя теплоизоляционные материалы (стекловата, минеральная вата, пенополистирол), ветро-, гидроизоляцию и их монтажные элементы (дюбели-грибки).

Узел

Расчет стройматериалов

Перед вычислением необходимых материалов стоит знать, что проект вентфасада рекомендуется доверить квалифицированным специалистам.

Это обусловлено тем, что эксперты планировки в первую очередь производят оценку устойчивости фундамента, учитывая его возраст и индивидуальные особенности.

Исходя из этого показателя они рекомендуют, какой тип композитных панелей нужно использовать для декорирования строения.

Здание на базе легкого каркаса со столбчатым или ленточным основанием может быть обустроено только виниловым сайдингом с древесной или алюминиевой конструкцией.

Но если постройка имеет прочный каркас и каменный фундамент, она может быть облицована даже композитными панелями, изготовленными из фиброцемента, керамического гранита и прочих массивных материалов.

Примыкание вентфасада

Рельефные объекты на фасадной стене разделяются на простые фигуры. Затем вычисляется площадь сторон, которые будут покрыты фасадной отделкой.

Необходимые стройматериалы

Проект вентилируемого фасада потребует подсчитать необходимое количество пароизоляционного материала. При покупке нужно учитывать, что площадь полотна должна равняться суммарной площади фасадной стены, но иметь 10% резерв для перехлеста при стыковке.

Теплоизоляция рассчитывается по такому же принципу, но докупать дополнительный резерв не требуется. Ее плотность подбирается исходя из региона расположения строения.

Территория Крайнего Севера и Сибири потребует 150 мм толщины полотна. Все остальные регионы предполагают использование утеплителя плотностью до 100 мм.

Схема монтажа

Важно знать: устройство фасада подразумевает качественное утепление даже в регионах с преимущественно высокой температурой, поскольку теплоизоляция не только сохраняет тепло внутри здания, но и препятствует его проникновению снаружи.

Приобретая монтажное укрепление, необходимо учитывать, что одна плита утеплителя потребует 5 дюбелей-грибков.

Площадь фасадных панелей

Здесь такая же ситуация, как и с пароизоляцией, но резерв материалов варьируется от 5% до 20%, в зависимости от количества проемов на поверхности стены под отделку. Если стена равномерная и имеет всего одну дверь средних размеров, то количество дополнительных материалов может быть даже меньше 5%.

Расчет вентилируемого фасада из керамогранита в Казани

Материалы в вентилируемом фасаде

Осуществляя расчет вентфасада, специалисты учитывают все составляющие системы. В вентилируемом фасаде используются утепляющие материалы, вертикальные направляющие и кронштейны с шайбами, анкерными дюбелями, защитными мембранами. Большое значение имеет сам материал облицовки. Для отделки зданий часто используется керамогранит. Расчет вентилируемого фасада из керамогранита дает одну итоговую сумму, а если изменить материал на другой, то сумма будет уже иной.

Керамогранит — оптимальный материал для отделки, поэтому лучше выбирать именно его. Керамогранит используется для декора и защиты фасадов жилых и коммерческих зданий, торговых площадок, бизнес-центров и гостиниц. Это надежное покрытие, которое служит десятки лет, не теряя своей привлекательности. Отделка подвержена локальному ремонту: если через несколько десятков лет пара плиток керамогранита треснет, то их легко будет заменить на новые.

Необходимо будет только подобрать материалы аналогичного оттенка. Самое интересное, что производители сегодня выпускают плитку керамогранит по предварительному заказу, учитывая пожелания клиентов к оттенку покрытия. Керамогранитная плитка имеет массу преимуществ, о которых рядовые потребители не подозревают. Этот материал:

— прочнее обычной плитки;

— отличается высокой плотностью и не впитывает влагу;

— не трескается и отличается стойкостью к механическим повреждениям;

— эстетичен и привлекает внимание стильной отделкой;

— не выцветает под воздействием ультрафиолета;

— может имитировать разные виды покрытий, в том числе натуральный камень и дерево.

Это далеко не полный перечень преимуществ керамогранитной плитки, благодаря которым ее уже несколько лет широко используют для отделки строений. Фасады из керамогранита могут быть очень оригинальными.

Особенности отделки керамогранитом

Делая расчет навесного фасада, специалисты учитывают, как именно используется керамогранит. Этот материал не просто гарантирует ровную и прочную поверхность фасада. Плитку можно разрезать на несколько частей, создавая различные формы и фигуры. Это значительно расширяет возможности отделочников и дизайнеров при декоре построек. Ведь не обязательно использовать только однотонное покрытие или применять в декоре только плитку одного размера.

Делая расчет стоимости фасада, специалисты всегда берут в расчет такие детали. Если владелец решил разнообразить внешнюю отделку или привлек дизайнера, то поработать придется основательно. Все материалы нужно будет подготовить для отделочных работ. Керамогранит предварительно режется на нужное количество частей, из материала создаются нужные узоры и рисунки. В дальнейшем это значительно облегчает работу сотрудников и позволяет максимально качественно и быстро установить систему.

Когда расчет стоимости фасада завершен, компания предлагает клиенту подписать договор на проведение работ по монтажу. Однако предварительно специалистам придется приехать на объект и тщательно осмотреть его. Несмотря на то, что калькулятор помогает установить точные размеры и стоимость отделки, осмотр опытным специалистом-замерщиком требуется в любой ситуации.

Специалисту надо установить и другие детали. Обычно монтаж вентилируемого фасада — работа для промышленных альпинистов. Специалисты приезжают на место со всеми материалами и проводят операции по установке каждого элемента.

Монтаж фасадов

Когда расчет стоимости вентилируемого фасада завершен, специалисты осмотрели объект и создали проект на монтаж отделки, наступает время проведения работ. Промышленные альпинисты прибывают на место с материалами. Они сначала устанавливают систему креплений. Вентфасады закрепляются последовательно. Сначала требуется монтаж прочного и надежного каркаса, который удержит достаточно тяжелые плитки. Потом надо предусмотреть материалы, которые защитят стены от дополнительного воздействия внешних факторов. Только после того как будут установлены все комплектующие, мастера могут заняться установкой фасадных плиток.

Если вам необходимо провести расчет стоимости вентилируемого фасада, то самый простой способ сделать это — сначала использовать калькулятор. После этого уже можно приглашать специалистов для более детальных расчетов. Обычно замеры и расчеты профессионалов приводят потом к работе по монтажу. Цена на такую отделку «не кусается» — существует много более дорогих видов декора зданий.

Более дорогостоящие решения — это использование в отделке натурального камня, кирпича, штукатурки. Кирпич кажется относительно простым классическим материалом для декора, но на деле доставляет немало хлопот. Чтобы монтировать такой фасад, придется установить дополнительный фундамент под отделку. Не всегда такое решение возможно — в некоторых случаях поставить второй фундамент просто нельзя. Для качественной облицовки нужен мастер-каменщик, который имеет соответствующий опыт.

Перевозка дорогого кирпича, монтаж фундамента, услуги каменщика — все это стоит дорого. Причем отделка кирпичом не подходит для высоких коммерческих объектов. На фоне кирпича керамогранитные плиты выглядят более привлекательно. Они значительно легче и не нуждаются в профессиональном каменщике. Дополнительный фундамент под керамогранит тоже не нужен — только система креплений. Поэтому выводы можно сделать самостоятельно: все преимущества — у керамогранитной плитки. Кстати, доставка материала тоже не требует использования мощной и дорогой техники.

Почему навесные вентилируемые фасады

Перед тем как заказывать расчет вентфасада, стоит уточнить, почему стоит выбрать именно этот вариант отделки. Вентилируемый фасад имеет массу преимуществ. Он защищает стены от внешних факторов: ветра, холода, дождя, пара, грязи, плесени. Более того, вентилируемые фасадные конструкции обеспечивают теплосбережение зимой и гарантируют прохладу в офисах летом. Здание не охлаждается резко при понижении температур, потому что теплый воздух сохраняется в стенах и отделке. В результате гарантируется энергоэффективность.

Зимой вам не придется начинать рабочий день с включения обогревателей по всему зданию. В помещениях будет достаточно комфортно, хватит тепла от обычных батарей. Летом в офисном здании не будут на всю мощность работать кондиционеры, бешено расходуя энергию. Вентилируемый фасад способствует охлаждению воздуха в здании летом и сохранению тепла в холодное время года.

Этот вид фасадов держится десятки лет. Ему не может нанести повреждение сильный ветер. В редких случаях ураганы незначительно деформировали такие фасады. Но это было не в России. Деформированные ураганами фасады быстро восстанавливали, потому что повреждения там были незначительными. В результате сильного ветра дефекты возникали у двух-трех плиток. В то же время другие виды отделки после сильных ветров могут требовать полного обновления. Известно, как сильные ветры ломают сайдинг и другую отделку.

При расчетах мастера учитывают климатические особенности местности, где будет проводиться монтаж фасада. В некоторых случаях требуется улучшенное утепление, чтобы сильные ветры не привели к продуванию и попаданию холодного воздуха внутрь. Статистика показала, что монтаж вентфасадов на порядок улучшает энергоэффективность объектов. Они уже не нуждаются в постоянном использовании мощных устройств для контроля климата.

Основы естественной вентиляции | Строительные нормы и правила

Естественная вентиляция помещений/помещений является одним из наиболее важных общих проектных соображений в здании на стадии рабочего проекта.

Основной целью естественной вентиляции является обеспечение безопасного пребывания и предотвращение потери комфорта из-за недостатка свежего воздуха.

Как архитектурные проектировщики, мы должны понимать, что основные концепции, передовой опыт и расчеты для естественной вентиляции.

В этом посте:

Основные термины
Типы проемов
Рекомендации по проектированию
Советы профессионала
Шаблон расчета в формате Excel и сводка в формате PDF Скачать

Ниже приведены ключевые термины и определения, которые необходимо знать при проектировании естественной вентиляции:

Вентиляция — Естественное или искусственное движение воздуха в помещении

Естественная вентиляция — Вентиляция без использования каких-либо систем/технологий

Механическая вентиляция — Вентиляция с использованием систем и технологий (например, приточно-вытяжные воздуховоды — ACMV)

Вентилируемая площадь — Пространство в помещении, требующее притока свежего воздуха

Зона открытия — Размер отверстий/зазоров через фасад к внешнему пространству

Эффективная площадь проема — Площадь, используемая для расчетов, которая может отличаться от площади самого проема.

Вентиляционный колодец — Вертикальная шахта, служащая для вентиляции примыкающих к ней пространств

Типы отверстий для естественной вентиляции — Открытие во всю стену, перфорация, створка (>= 30° ограничитель), жалюзийная дверь, жалюзийное окно, створка (< 30° ограничитель)

На приведенной выше диаграмме показаны различные типы фасадных проемов, которыми мы располагаем для естественной вентиляции.

Каждый из этих типов отверстий имеет разные материалы, ограничения, варианты использования и последствия.

Последствия включают дневное освещение, дымоудаление, пожарную безопасность, попадание дождевой воды и стоимость. Подробнее об этом ниже.

Площадь помещения и площадь проемов

Основным критерием естественной вентиляции является площадь проемов на высоте (фасадные проемы) или в плане (вентиляционные колодцы).

Требуемая площадь определяется размером помещения с естественной вентиляцией. По сути, чем больше размер комнаты, тем больше площадь проемов вам нужна.

Концепция такова — полезная площадь проемов должна составлять 5% от площади помещения, вентилируемого естественным образом.

В строительных нормах некоторых стран эти требования относятся только к помещениям площадью более 6 кв.м.

Планы естественной вентиляции помещений, коридоров и вентиляционных колодцев. Разрез с подробным описанием двухобъемных помещений, домкратных крыш и вентиляционных колодцев.

Выше приведены несколько схем, демонстрирующих оптимальные способы размещения проемов для комнат, коридоров, домкратных крыш и вентиляционных колодцев.

В примере с коридором AB и CD должны быть не более 12 м, чтобы соответствовать требованиям естественной вентиляции.

При наличии утопленных отверстий они могут находиться на расстоянии не более 3 м от фасада.

Для помещений с естественной вентиляцией воздуховодами площадь воздуховода должна быть не менее 10 кв.м.
Кроме того, длина и ширина поперечного сечения должны быть не менее 3 м каждая.

Высота воздухозаборника должна быть не более 30 м, если не требования к размерам поперечного сечения, длина и ширина увеличиваются на 3 м при каждом последующем увеличении высоты воздухозаборника на 1 м.

Например, для воздушной шахты высотой 33 м требуется минимальная длина и ширина поперечного сечения 6 м.

Не все типы отверстий эффективны.

На приведенной выше диаграмме показано, как тип открывающего механизма приводит к разной эффективности.

Вы можете спросить себя — зачем тогда использовать отверстия с меньшей эффективностью?

Окна с жалюзи обычно используются в промышленных или общественных помещениях, где пользователи не хотят проникновения дождевой воды (направляемой ветром), но пропускают свежий воздух.

Это необходимо для защиты любого оборудования и/или предотвращения скользкого пола для пассажиров.

Таким образом, мы должны иметь в виду эффективность отверстий для подходящей конструкции для естественной вентиляции.

Требуемый расчет прост.

Во-первых, вам нужны следующие значения

  • Площадь помещения с естественной вентиляцией
  • Площадь каждого проема
  • Эффективность каждого проема

Далее необходимо определить эффективную площадь проема — просто умножьте процент эффективности на площадь назначенного проема

Наконец, добавьте все эффективные площади проема и сравните с требуемой площадью, которая составляет 5% площади, подлежащей вентиляции. Она должна превышать требуемую площадь.

Скачать калькулятор естественной вентиляции

Хорошие новости, я сделал шаблон калькулятора Excel, чтобы облегчить ваши расчеты.
Также включает проверку подгонки окон по длине фасада.

Не стесняйтесь загружать и копировать для собственного использования.

1) Всегда работайте в плане и разрезе. Создавайте дополнительные виды для облегчения расчетов и проверки.

2) Если нет возможности установить больше проемов, попробуйте уменьшить площадь вентилируемого помещения

3) Обратите внимание на требования пожарной безопасности — проемы не должны располагаться ближе 3 м от любых эвакуационных лестниц

WUFI (en)

WUFI ® — это семейство программных продуктов, которые позволяют реалистично рассчитывать нестационарный одномерный и двумерный перенос тепла и влаги в стенах и других многослойных строительных элементах, подвергающихся воздействию естественных погодных условий. WUFI ® является аббревиатурой от W ärme U nd F euchte I nstationär, что в переводе означает тепло- и влагостойкость. Программное обеспечение WUFI ® использует последние данные о диффузии пара и переносе влаги в строительных материалах. Программное обеспечение было проверено путем детального сравнения с измерениями, полученными в лаборатории и на открытом испытательном полигоне IBP.

Моделирование компонентов и моделирование зданий

Различные версии семейства программ WUFI ® выполняют совмещенные расчеты тепла и влаги в местных климатических условиях, а также для материалов, многослойных компонентов и даже целых зданий. Благодаря моделированию переноса тепла и влаги в WUFI ® пользователи могут, еще находясь на этапах планирования, оптимизировать проекты и выявлять риски и проблемы.



Литература

Основы, необходимые для практического применения расчетов переноса тепла и влаги и применения WUFI 9Программное обеспечение 0141 ® для исследований в области строительной физики представлено в многочисленных публикациях сотрудников Института строительной физики им. Фраунгофера (IBP) и других учреждений. Многочисленные примеры приложений, использующих WUFI ® , а также множество публикаций по теме гидротермии находятся здесь.



Инструкции и справочники

Эта ссылка ведет к многочисленным руководствам и справочникам для пользователей, которые только начинают работать с WUFI 9.0141 ® , а также для опытных пользователей с конкретными вопросами.

  • Инструкции и справочники по эксплуатации



Семинары

Институт строительной физики им. Фраунгофера регулярно проводит общие семинары по WUFI ® . Существует один семинар для начинающих пользователей WUFI ® и тех, кто интересуется WUFI ® , а также другой семинар для существующих пользователей, которым требуется более углубленное обучение. Существуют отдельные семинары, посвященные WUFI 9.0141® 2D, WUFI ® Plus и WUFI ® Пассив. Поскольку разработчики WUFI ® сами проводят семинары, можно ожидать высокого качества опыта.





    29 июня 2022 г.

    Доступны новые версии WUFI® Pro 6.6 и WUFI® 2D 4.4 с расширенной базой данных материалов.

    Пользователи WUFI® Pro 6 и WUFI® 2D 4 могут загрузить обновление бесплатно. Вы можете использовать ссылку, полученную при покупке WUFI® Pro 6 или WUFI® 2D 4. Вы также найдете ссылку в своей учетной записи в нашем интернет-магазине в разделе «Мои заказы».

    далее


    3 декабря 2021 г.

    Доступны новые версии WUFI® Pro 6.5.3 и WUFI® 2D 4.3.3 с расширенной базой данных материалов.

    Пользователи WUFI® Pro 6 и WUFI® 2D 4 могут загрузить обновление бесплатно. Вы можете использовать ссылку, полученную при покупке WUFI® Pro 6 или WUFI® 2D 4. Вы также найдете ссылку в своей учетной записи в нашем интернет-магазине в разделе «Мои заказы».

    далее


    2 декабря 2021 г.

    В рамках празднования нашего 25-летия мы предлагаем записанные лекции на английском языке с семинара по основам WUFI в качестве введения в работу с WUFI.

    Фильмы охватывают основы гидротермического моделирования и знания, необходимые для использования WUFI Pro. Включены следующие темы:

    подробнее


    1 декабря 2021 г.

    В связи с нашим 25-летием мы представляем вам наши обучающие видео «Программа WUFI® Program Tour».

    Тур по программе WUFI® позволяет быстро ознакомиться с программой WUFI® Pro. На примере шаг за шагом показана процедура от ввода конструкции до оценки результатов. Здесь объясняются наиболее важные функции, а также обсуждаются модули постобработки.

    Тур по программе WUFI® Pro:

    подробнее


    23 июля 2021 г.

    Наше семейство программного обеспечения зарекомендовало себя в профессиональном мире на протяжении 25 лет и получило международное признание – проектировщики, производители строительных материалов, строительные компании и эксперты из более 100 стран используют различные продукты семейства WUFI®. Программы также реализуются в исследовательских и учебных целях во многих учебных заведениях и университетах. Какие программные продукты WUFI® существуют? Как на практике можно оценить влажность в зданиях? Каковы основные принципы гигротермического моделирования, какие исходные данные требуются и как можно оценить результаты? В этот юбилейный год д-р Саймон Шмидт, руководитель отдела гигротермии Fraunhofer IBP, затронет эти вопросы в различных еженедельных обучающих видеороликах. Институт размещает видео на канале YouTube.

    Вся дополнительная информация о годовщине также будет размещена на видном месте на этой целевой странице.

    подробнее


Последнее обновление: 19 декабря 2018 г. в 9:50



Искать:

Информационный бюллетень WUFI®

Для быстрого ознакомления с программой WUFI® Pro 6 предлагаем вам этот03 фильм:

фильм:


WUFI ® Форум



Австралия

Китай

Чехия

Finland

France

Ireland

Italy

Japan

New Zealand

Norway

Poland

Portugal

South Korea

Sweden

USA

  • more information

Heat Loss from Здания

Общие потери тепла зданием можно рассчитать как

H = H t + H v + H i                                             (1)

where

H = overall heat loss (W)

H t = heat loss due to transmission through walls, windows, doors, этажей и более (Вт)

H v = потери тепла за счет вентиляции (Вт)

H i = потери тепла за счет инфильтрации (Вт)

1.

Потери тепла через стены, окна, двери, потолки, полы и т. д. >

Потери тепла, или нормо-нагрузка, через стены, окна, двери, потолки, полы и т. д. можно рассчитать как

H t = A U (t i – t o )                                        (2)

where

H t = transmission heat loss (W)

A = area of ​​exposed surface (m 2 )

U = overall heat transmission coefficient (W/m 2 K)

t i = inside air Температура ( o C)

T O = Внешняя температура воздуха ( O C)

  • он онлайн -потеря тепла.0324 15% дополнительно из-за излучения в космос. (2) можно изменить на:

    H = 1,15 A U (T I – T O ) (2B)

    для стен и пологи против Земля (2) Температура Земли:

    H = A U (T I – T E ) (2C)

    , где

    T E = Температура Земли ( O C)

    Общая тепловая передача

    Общая тепловая передача. = 1 / (1 / С i + х 1 / к 1 + х 2 / к 2 + х 3 / к 3 + .. + 35 1 / С .. )                                           (3)

    , где

    C I = Поверхностная проводимость для внутренней стенки (W/M 2 K)

    1 2 K)

    1 2 K)

    141 2 K)

    9000 2 141 2 K)

    9000 2 141 2 K)

    9000 141 2 K)

    9000 141 2 К) k = теплопроводность материала (Вт/мК)

    C o = поверхностная проводимость наружной стены (Вт/м 2 К)

    3 теплопроводность элемента здания можно выразить как:

    C = K / x (4)

    , где

    C = проводимость, тепло по площади блока в единице (W / M 2 K) . . K) 1 K) K) 9030 . K) K)

    . Удельное тепловое сопротивление строительного элемента обратно пропорционально проводимости и может быть выражено как:

    R = x / k = 1 / C                                       (5)

    2

    31

    R = удельное тепловое сопротивление (м 2 К/Вт)

    С (4) и (5), (3) можно изменить на

    i = R25 90 1 / U + R 1 + R 2 + R 3 + .. + R o                                                      (6)

    where

    R i = thermal resistivity surface inside стена (m 2 K/W)

    R 1.. = thermal resistivity in the separate wall/construction layers (m 2 K/W)

    R O = Поверхность термического удельного сопротивления Внешняя стена (M 2 К/Вт).

    1 / u = R I + R 1 + R 2 + R 3 + .. + R O 6 + .. + R O 6 + .. + R O 6 + .. + R o + .. + R O + .. + R . 6b)

    where

    R e = thermal resistivity of earth (m 2 K/W)

    2. Heat loss by ventilation

    The heat loss due to ventilation without heat recovery can be expressed as:

    H v = c p ρ q v (t i – t o )                                                              (7)

    where

    H v = ventilation heat loss (W)

    c p specific heat air (j/кг K)

    ρ = плотность воздуха (кг/м 3 )

    Q V V V 4 = .

    T I = Внутренняя температура воздуха ( O C)

    T O = Suph к вентиляции с рекуперацией тепла можно выразить как:

    H v = (1 – β/100) c p ρ q v (t i – t o )                                                 (8)

    where

    β = эффективность рекуперации тепла (%)

    Эффективность рекуперации тепла около 50% является обычной для обычного теплообменника с поперечным потоком. Для ротационного теплообменника КПД может превышать 80% .

    3. Потери тепла на инфильтрацию

    Из-за протечек в конструкции здания, открывания и закрывания окон и т.п. воздух в здании смещается. Как правило, число воздушных смен часто устанавливается равным 0,5 в час. Значение трудно предсказать, оно зависит от нескольких переменных – скорости ветра, разницы температур снаружи и внутри, качества конструкции здания и т. д.

    Потери тепла, вызванные инфильтрацией, можно рассчитать как

    H i = c p ρ n V (t i – t o )                                                             (9)

    where

    H i = heat loss Инфильтрация (W)

    C P = Специфический тепловой воздух (J/кг/K)

    ρ = DISTH DIEST OINTIONS 9031.10324 = DISTION .G/DISTION 9031.G/DISTION 9031.G/DISTION 9031.G/DISTION 9033.G/DISTION 9033.G/DISTION 9033.G/DISTION 9033.G/DISTION 9033.G/DISTION .0331

    n = количество воздушных смен, сколько раз воздух заменяется в помещении в секунду (1/с) (0,5 1/ч = 1,4 10 -4 1/с, как правило )

    V = volume of room (m 3 )

    t i = inside air temperature ( o C)

    t o = температура наружного воздуха ( o C)

    Основы естественной вентиляции – CoolVent

    Естественная вентиляция заключается в использовании естественных сил для направления воздушного потока в помещении. Как я упоминал ранее, его три цели заключаются в обеспечении улучшения качества воздуха в помещении и снижении потребления энергии при максимальном тепловом комфорте для находящихся в помещении людей. Две естественные силы могут использоваться для движения воздуха через здание: ветер и плавучесть, что приводит, соответственно, к двум основным стратегиям естественной вентиляции: поперечной вентиляции и дымовой вентиляции.

    Поперечная вентиляция

    Когда ветер дует на наветренный фасад, он создает положительное давление на фасад. Точно так же, когда он течет от подветренного фасада, будет создаваться область более низкого давления. Если в здании открыты окна как с наветренной, так и с подветренной стороны, воздух будет нагнетаться через здание из-за разницы давлений между отверстиями.

    Насколько «положительным» или «отрицательным» является давление в каждом отверстии, измеряется числом, называемым коэффициентом давления ветра (). Положительный результат указывает на то, что ветер дует на фасад, оказывая на него положительное статическое давление. И наоборот, если отрицательное значение, это указывает на то, что отверстие подвергается всасыванию из-за отрыва потока от здания. Величина изменяется в зависимости от вертикального и горизонтального расположения проема на фасаде, а также от угла падения ветра и соотношения сторон здания. Для основных расчетов вы можете начать с предположения о среднем значении для каждого фасада. Для прямоугольного здания (без окружения) эти значения могут быть получены графически из таблиц или контурных диаграмм на основе существующих экспериментальных результатов (хорошим справочником является ASHRAE Handbook of Fundamentals). Для других форм зданий и зданий с препятствиями вокруг них вам может потребоваться выполнить внешний анализ CFD (или исследование в аэродинамической трубе), чтобы получить точные цифры.

    Результирующий расход в здании с поперечной вентиляцией будет пропорционален эффективной площади отверстий (поясняется ниже) и перепаду давления ветра, который рассчитывается по формуле:

    где и – коэффициенты давления ветра для на входе и выходе – плотность воздуха при температуре окружающей среды и скорость ветра против потока.

    Подробнее о расчетах см. в руководстве пользователя CoolVent **ССЫЛКА**.

    То, насколько хорошо работает перекрестная вентиляция, зависит от многих факторов, включая: расположение здания по отношению к преобладающим направлениям ветра, внутреннее расположение офисов, коридоров, мебели и других потенциальных препятствий для воздушного потока, размер окон и других проемов.

    Вентиляция дымовой трубы

    Вентиляция дымовой трубы или выталкивающая вентиляция основана на разнице температур между воздухом внутри здания и снаружи для управления потоком. Более теплый воздух легче (представьте себе дым, поднимающийся вверх), чем более холодный воздух, который тяжелее. Когда здание заполнено теплым воздухом и подвергается воздействию среды с более холодным воздухом, и открыты два вертикально расположенных окна, более легкий воздух будет выходить через отверстие, а более холодный воздух будет поступать в здание через нижнее окно.

    Расход воздуха через помещение пропорционален перепаду температур, эффективной площади отверстий и препятствий, а также общей разности плавучего давления, управляющей потоком. Ориентация здания (управление поступлением солнечного тепла) не влияет на результирующий поток воздуха через здание.

    Это общее выталкивающее давление можно определить, добавив общую разницу давлений между нижним и верхним отверстиями, которая напрямую связана с разницей плотностей воздуха внутри и снаружи, а также с вертикальным расстоянием между отверстиями. Для помещения с двумя проемами выражение для расстояния между двумя вертикально расположенными проемами в здании:

    , где

    где и – температура воздуха внутри и снаружи помещения, соответственно – расстояние по вертикали между верхним и нижним проемом.

    Если бы в здании было открыто несколько вертикально расположенных окон, то холодный воздух все равно поступал бы через нижние окна, а горячий воздух выходил через верхние окна. Высота, на которой происходит этот переход, называется нейтральной плоскостью, ее расположение зависит как от размера, так и от расположения воздушных препятствий (окна, воздуховоды и т.  д.), и крайне важно спроектировать здание таким образом, чтобы нейтральная плоскость не быть слишком низким, чтобы вызвать обратный поток в определенных зонах здания. Для этого можно использовать CoolVent.

    Расчет расхода

    Зная общую разницу давлений между двумя внешними отверстиями, соединяющими наружную часть здания с внутренней, расход можно найти по формулам: отверстия (внутренние и внешние), через которые проходит воздух. Коэффициент расхода, который находится в диапазоне от 0 до 1, является мерой давления, которое теряет воздух, проходя через каждое отверстие сопротивления потоку. Для справки, коэффициент расхода для окон составляет порядка 0,65.

    Таким образом, выражения для расхода при чисто ветровой и плавучей вентиляции ( и , соответственно) описываются формулами:


    Ночное охлаждение/тепловая масса нагревать в дневные часы и отдавать его ночью. Это приводит к затуханию колебаний температуры внутреннего воздуха и отставанию пиков.

    Обычно эта масса встраивается в потолки и стены в виде бетона или кирпича.

    Использование тепловой массы особенно актуально в регионах мира, где температура окружающей среды очень высока в течение дня — слишком высока, чтобы подавать наружный воздух в здание, — но достаточно низка в ночное время. Ночное охлаждение — это стратегия, заключающаяся в закрытии окон здания в течение дня (не полностью — всегда обеспечивая приток воздуха, необходимый для минимальных требований к качеству воздуха в помещении) и открывании их в ночное время.

    Реализация ночного охлаждения зависит от многих соображений. Например, выставление здания на улицу ночью может представлять угрозу безопасности. Кроме того, если здание слишком сильно охлаждается ночью, рабочие могут чувствовать себя некомфортно на следующее утро. В этом случае могут быть включены обогреватели, напрасно расходующие энергию.

    ВЕНТИЛИРУЕМЫЙ ФАСАД ИЗ ALBAMIEL STONE И ЕГО ПРЕИМУЩЕСТВА ПЕРЕД ТЕПЛОПРОПУСКНОСТЬЮ ОБЛИЦОВКИ ЗДАНИЙ | Rosal Stones

    Вентилируемая фасадная система из камня состоит из следующих элементов: несущая конструкция, изоляция, вентилируемая воздушная камера, система анкеров или крепление облицовки к несущей конструкции и покрытие на основе плит природного камня.

    В данном случае мы поговорим о нашем камне ALBAMIEL и его преимуществах в системе такого типа.

    Каждый элемент вентилируемого фасада состоит из:



    1 Несущая конструкция, которая является конструкцией здания и предполагает поддержку системы ограждения.



    2 Изоляционный материал. Материалы, которые используются в качестве теплоизоляции фасада, должны соответствовать, среди прочего, требованиям по проводимости, сопротивлению и теплопередаче.



    3 Воздушная камера, , который в вентилируемых фасадах является основным элементом для улучшения внутреннего теплового комфорта, поскольку его вентиляция обеспечивает регулирующее поведение.



    4 Система анкеров. Тип анкеров на рынке очень широк, и есть решения для их крепления практически на любой опоре. По своему назначению анкеры могут быть удерживающими (выдерживающими только горизонтальные напряжения от ветрового и сейсмического давления) и нагрузочными (выдерживающими, помимо горизонтальных сил, вертикальные силы от веса анкера). сама плита).



    5 Каменные плиты Albamiel:



    Плиты из натурального камня для облицовки фасадов представляют собой изделия, полученные путем резки номинальной толщиной более 12 мм, которые могут достигать больших форматов. В этих случаях поддерживаемые форматы плит, прямоугольные или квадратные, больше, чем в случаях, которые приклеиваются к опоре растворами или клеями, поскольку они обусловлены, среди прочего, несущей способностью выбранного анкера.

    Толщина обшивки определяется с учетом изгибающих напряжений на каменной плите и сдвигов, возникающих в точках крепления, а также ее изоляционной способности.



    Расчет коэффициента теплопередачи в вентилируемых фасадах:



    Теплоизоляция фасадных ограждений рассчитывается путем расчета коэффициента ТЕПЛОПРОПУСКАНИЯ, который является мерой времени, проходящего на единицу тепла и поверхностные, переданные через конструктивную систему.

    Коэффициент теплопередачи U [Вт/м2·К] получается из выражения: U=1/RT

    При RT, равном [м2·К/Вт], тепловое сопротивление всей строительной системы, которое рассчитывается как сумма термические сопротивления (Rn) каждого из составляющих его слоев.

    Кроме того, каждый Rn рассчитывается по формуле: R=e/λ, где e — толщина этого слоя в метрах, а λ — теплопроводность материала, образующего слой, в Вт/м·К.

    К унитарным сопротивлениям добавляются, кроме того, Rsi и Rse, которые представляют собой поверхностные термические сопротивления, относящиеся к внутреннему и наружному воздуху, и которые согласно таблице 1 БД-НТ «Энергосбережение» СНиП равны 0,13. и 0,04 соответственно.





    Рассмотрим конкретный случай, когда вентилируемый фасад состоит из следующих слоев:

    1. Наружная отделка. № В данном случае это каменная плита ALBAMIEL толщиной 4 см.
    2. Воздушная камера. Толщина 8 см.
    3. Теплоизоляция. Это слой минеральной ваты 10 см.
    4. Железобетонная стена толщиной 20 см.

    Внутренняя обшивка Фасад имеет гипсокартонную плиту толщиной 2 см в качестве внутренней отделки



    Таким образом, если применить приведенные выше выражения для расчета сопротивления каждого слоя, получим:

    КОМПОНЕНТ ТОЛЩИНА (м) ТЕПЛОПРОВОДНОСТЬ λ (*) ТЕРМОСТОЙКОСТЬ (Rn)
    АЛЬБАМИЭЛЬ Стоун 0,03 0,83 0,04
    Воздух 0,08 0,03 3,20
    Минеральная вата 0,10 0,04 2,86
    Бетон 0,20 2,30 0,09
    Гипсокартон 0,02 0,25 0,08

    (*) Значения взяты из EN 12524 и из технических и коммерческих спецификаций



    Как мы сказали, RT будет суммой тепловых сопротивлений всех компонентов плюс 0,13 и 0,04, соответствующих внутреннему и внешнему сопротивлениям, то есть общая полученная сумма будет 6,43 м2 К/Вт

    Следовательно , коэффициент теплопередачи U, будет обратным этому значению: 0,1555 Вт/м2·К, что является очень выгодным значением и, конечно, ниже пределов, установленных в КТЭ для наружных ограждений.



    Автор: Ева Портас Фернандес, консультант по природным продуктам.

    Многослойный адаптивный вентилируемый фасад: обзор

    Автор

    В списке:

    • Дарья Андреева

      (Институт строительства Санкт-Петербургского политехнического университета Петра Великого, 195251 Санкт-Петербург, Россия)

    • Дарья Немова

      (Институт строительства Санкт-Петербургского политехнического университета Петра Великого, 195251 Санкт-Петербург, Россия)

    • Евгений Котов

      (Институт строительства, Санкт-Петербургский политехнический университет Петра Великого, 195251 Санкт-Петербург, Россия)

    Зарегистрирован:

      Abstract

      Многослойные вентилируемые фасады с интегрированными строительными элементами, которые реагируют на климатические условия (механизированные открывания и автоматическое затенение с интеллектуальным управлением), обладают потенциалом улучшения общего годового энергосбережения за счет адаптации тепловых свойств зданий. . В данной статье представлен обзор литературы по многослойным адаптивным вентилируемым фасадам. Кроме того, в этой статье представлен обзор литературы по ограждающим конструкциям, содержащим внутренние воздушные слои. Классифицируются и обобщаются режимы работы воздушной прослойки, используемой в ограждающих конструкциях зданий, обсуждаются и анализируются тепловые характеристики и преимущества климатически адаптированных фасадов. Существующие режимы работы воздушной прослойки, применяемой в ограждающих конструкциях зданий, обобщены, описаны и условно классифицированы на следующие типы: закрытый тип, естественно вентилируемый тип и механически вентилируемый тип. Одним из направлений устойчивого развития является исследование и применение энергоэффективных климатически адаптированных фасадов. В этом исследовании энергетическое моделирование высотного офисного здания было рассчитано с использованием Green Building Studio. Были оценены годовая энергия, годовые выбросы СО 2 и энергия жизненного цикла для следующих трех типов фасада: однослойный фасад из трехслойного стекла с аргоном, двойной вентилируемый фасад и тройной вентилируемый фасад с двухкамерный. Результаты расчетов показывают, что годовая энергия здания с адаптивным трехслойным фасадом может быть снижена на 15 % по сравнению со зданиями с однослойным фасадом.

      Предлагаемое цитирование

    • Дарья Андреева, Дарья Немова и Евгений Котов, 2022. «Многослойный адаптивный вентилируемый фасад : обзор », Энергии, МДПИ, вып. 15(9), страницы 1-26, май.
    • Обработчик: RePEc:gam:jeners:v:15:y:2022:i:9:p:3447-:d:811458

      как

      HTMLHTML с абстракциейпростой текстпростой текст с абстракциейBibTeXRIS (EndNote, RefMan, ProCite)ReDIFJSON

      Скачать полный текст от издателя

      URL-адрес файла: https://www.mdpi.com/1996-1073/15/9/3447/pdf
      Ограничение на загрузку: нет

      URL-адрес файла: https://www.mdpi.com/ 1996-1073/15/9/3447/
      Ограничение на загрузку:
      —>

      Список ссылок на IDEAS

      как

      HTMLHTML с абстракциейпростой текстпростой текст с абстракциейBibTeXRIS (EndNote, RefMan, ProCite)ReDIFJSON

      1. Чоу, Т. Т., 2010 г. Обзор фотогальванических/тепловых гибридных солнечных технологий ,” Прикладная энергия, Elsevier, vol. 87(2), страницы 365-379, февраль.
      2. Чжан, Тяньтянь и Тан, Юфэй и Ян, Хунсин и Чжан, Сюэдань, 2016 г. « Применение воздушных слоев в ограждающих конструкциях: обзор », Прикладная энергия, Elsevier, vol. 165(С), страницы 707-734.
      3. Фанг, Юепин и Мемон, Саим и Пэн, Цзинцин и Тайрер, Марк и Мин, Тинчжэнь, 2020 г. Солнечные тепловые характеристики двух инновационных конфигураций воздушно-вакуумных многослойных окон с тройным остеклением ,” Возобновляемые источники энергии, Elsevier, vol. 150(С), страницы 167-175.
      4. Глориан, Франсуа и Жулен, Аннабель и Титтель, Пьер и Лассю, Стефан, 2021 год. ” Использование датчиков теплового потока для участия в экспериментальном анализе теплопередачи на приточном окне с тройным остеклением ,” Энергия, Эльзевир, том. 215 (ПА).
      5. Мартин Якоб и Райнхард Мадленер, 2004 г. ” На пути к энергоэффективным ограждающим конструкциям: пример Швейцарии для 1970–2020 , ” Международный журнал энергетических технологий и политики, Inderscience Enterprises Ltd, vol. 2(1/2), страницы 153-178.
      6. Майкл, Джи Джо и С., Иниян и Гойч, Ранко, 2015 г. ” Плоские солнечные фотогальванические и тепловые (PV / T) системы: справочное руководство ,” Обзоры возобновляемых и устойчивых источников энергии, Elsevier, vol. 51(С), страницы 62-88.
      7. Луо, Юнцян и Чжан, Лин и Ван, Силян и Се, Лэй и Лю, Чжунбин и Ву, Цзин и Чжан, Елин и Хэ, Сихуа, 2017 г. Сравнительное исследование по оценке тепловых характеристик новой двойной фасадной системы, интегрированной с фотогальваническими жалюзи ,” Прикладная энергия, Elsevier, vol. 199(С), страницы 281-293.
      8. Мишо, Гислен и Греффе, Реми и Саланьяк, Патрик и Ридоре, Жан-Батист, 2019. ” Моделирование вентиляционного окна и численное исследование его тепловых характеристик по сравнению с обычными окнами с двойным и тройным остеклением ,” Прикладная энергия, Elsevier, vol. 242(С), страницы 27-45.
      9. Шри Харша Бандару и Виктор Бесерра и Сурав Кханна и Йована Радулович и Дэвид Хатчинсон и Ринат Хусаинов, 2021. « Обзор фотогальванической тепловой (PVT) технологии для жилых помещений: показатели эффективности, прогресс и возможности », Энергии, МДПИ, вып. 14(13), страницы 1-48, июнь.
      10. Чжан, Чонг и Ган, Вэньцзе и Ван, Цзиньбо и Сюй, Синьхуа и Ду, Цяньчжоу, 2019 г. ” Численное и экспериментальное исследование улучшения тепловых характеристик окна с тройным остеклением за счет использования низкосортного отработанного воздуха ,” Энергия, Эльзевир, том. 167(С), страницы 1132-1143.
      11. Пэн, Цзиньцин и Лу, Линь и Ян, Хунсин и Ма, Тао, 2015 г. ” Сравнительное исследование тепловых и энергетических характеристик полупрозрачного фотогальванического фасада при различных режимах вентиляции ,” Прикладная энергия, Elsevier, vol. 138(С), страницы 572-583.

      Полные ссылки (включая те, которые не соответствуют элементам в IDEAS)

      Наиболее связанные элементы

      Это элементы, которые чаще всего цитируют те же работы, что и этот, и цитируются теми же работами, что и этот.

      1. Тао, Яо и Фанг, Сян и Чу, Майкл Йит Линь и Чжан, Лихай и Ту, Цзиюань и Ши, Лонг, 2021 г. ” Прогнозирование воздушного потока в двухслойных фасадах с естественной вентиляцией: теоретический анализ и моделирование ,” Возобновляемые источники энергии, Elsevier, vol. 179 (С), страницы 1940-1954.
      2. Нурози, Бехруз и Плоскич, Аднан и Чен, Юйсян и Нин-Вэй Чиу, Джастин и Ван, Цянь, 2020. ” Модель теплопередачи для энергоактивных окон – Оценка эффективного повторного использования отработанного тепла в зданиях ,” Возобновляемые источники энергии, Elsevier, vol. 162(С), страницы 2318-2329.
      3. Чжан, Тяньтянь и Тан, Юфэй и Ян, Хунсин и Чжан, Сюэдань, 2016 г. « Применение воздушных слоев в ограждающих конструкциях: обзор », Прикладная энергия, Elsevier, vol. 165(С), страницы 707-734.
      4. Ю, Бендун и Хэ, Вэй и Ли, Ньянси и Ван, Липин и Кай, Цзинъюн и Чен, Хунбин и Цзи, Цзе и Сюй, Ган, 2017. Экспериментальный и численный анализ характеристик стенки TC-Trombe ,” Прикладная энергия, Elsevier, vol. 206(С), страницы 70-82.
      5. Аркар, К., Жижак, Т., Домьян, С. и Медведь, С., 2020. ” Динамические параметрические модели для целостной оценки полупрозрачного фотогальванического / теплового фасада со скрытыми накопительными вставками ,” Прикладная энергия, Elsevier, vol. 280(С).
      6. Уллоа, Карлос и Нуньес, Хосе М. и Лин, Ченгсян и Рей, Гильермо, 2018 г. ” Методика проектирования легкого, портативного и гибкого воздушного модуля PV-T для ангаров-укрытий для БПЛА на основе AHP ,” Возобновляемые источники энергии, Elsevier, vol. 123(С), страницы 767-780.
      7. Алобейд, Мохаммад и Хьюз, Бен и Калаутит, Джон Кайзер и О’Коннор, Доминик и Хейс, Эндрю, 2017 г. ” Обзор абсорбционного охлаждения с использованием солнечной энергии с фотогальваническими тепловыми системами “, Обзоры возобновляемых и устойчивых источников энергии, Elsevier, vol. 76(С), страницы 728-742.
      8. Ма, Тин и Го, Чжисюн и Линь, Мэй и Ван, Цюван, 2021 г. ” Последние тенденции в области исследований машинного обучения с теплопередачей наножидкостей применительно к возобновляемым источникам энергии ,” Обзоры возобновляемых и устойчивых источников энергии, Elsevier, vol. 138 (С).
      9. Эррандо, Мария и Рамос, Альба и Забальца, Игнасио и Маркидес, Христос Н., 2019 г. “ Всесторонняя оценка альтернативных конструкций абсорбера-теплообменника для гибридных водосборников PVT “, Прикладная энергия, Elsevier, vol. 235 (С), страницы 1583-1602.
      10. Панг, Вэй и Цуй, Янан и Чжан, Цянь и Уилсон, Грегори Дж. и Ян, Хуэй, 2020 г. ” Сравнительный анализ характеристик плоских фотогальванических/тепловых коллекторов с учетом рабочих сред, конструкций и климатических условий ,” Обзоры возобновляемых и устойчивых источников энергии, Elsevier, vol. 119(С).
      11. Чжан, Тяньтянь и Ян, Хунсин, 2019 г. ” Характеристики потока и теплопередачи естественной конвекции в вертикальных воздушных каналах двухслойных солнечных фасадов ,” Прикладная энергия, Elsevier, vol. 242(С), страницы 107-120.
      12. Si, Pengfei & Feng, Ya & Lv, Yuexia & Rong, Xiangyang & Pan, Yungang & Liu, Xichen & Yan, Jinyue, 2017. ” Метод оптимизации, примененный к активным солнечным энергетическим системам для зданий в районах холодного плато – пример Лхасы ,” Прикладная энергия, Elsevier, vol. 194(С), страницы 487-498.
      13. Луо, Юнцян и Чжан, Лин и Ван, Силян и Се, Лэй и Лю, Чжунбин и Ву, Цзин и Чжан, Елин и Хэ, Сихуа, 2017 г. “ Сравнительное исследование по оценке тепловых характеристик новой фасадной системы с двойным покрытием, интегрированной с фотогальваническими жалюзи “, Прикладная энергия, Elsevier, vol. 199(С), страницы 281-293.
      14. Рен, Сяо и Ли, Цзин и Ху, Минке и Пей, Ган и Цзяо, Дуншэн и Чжао, Сюйдун и Цзи, Цзе, 2019 г.. ” Осуществимость инновационной фотоэлектрической / тепловой системы на основе аморфного кремния для среднетемпературных применений ,” Прикладная энергия, Elsevier, vol. 252(С), страницы 1-1.
      15. Видьолар, Беннет К. и Абдельхамид, Махмуд и Цзян, Лун и Уинстон, Роланд и Яблонович, Эли и Скрэнтон, Грегг и Сайган, Дэвид и Аббаси, Хамид и Козлов, Александр, 2017. ” Проектирование, моделирование и экспериментальная характеристика нового гибридного солнечного фотоэлектрического/теплового (PV/T) коллектора с параболическим желобом ,” Возобновляемые источники энергии, Elsevier, vol. 101(С), страницы 1379-1389.
      16. Чжоу, Юэкуань и Чжэн, Сицянь и Чжан, Гоцян, 2020 г. ” Оптимальный дизайн на основе машинного обучения интегрированной возобновляемой системы с материалом с фазовым переходом с фотоэлектрической системой на месте, радиационным охлаждением и гибридной вентиляцией – исследование моделирования и применения в пяти климатических условиях ,” Энергия, Эльзевир, том. 192(С).
      17. Абдельхамид, Махмуд и Видьолар, Беннет К. и Цзян, Лун и Уинстон, Роланд и Яблонович, Эли и Скрэнтон, Грегг и Сайган, Дэвид и Аббаси, Хамид и Козлов, Александр, 2016 г. Новый двухступенчатый высококонцентрированный солнечный гибридный фотогальванический/тепловой (PV/T) коллектор с неизображающей оптикой и отражателем солнечных элементов GaAs ,” Прикладная энергия, Elsevier, vol. 182(С), страницы 68-79.
      18. Ван, Чуяо и Цзи, Цзе и Ю, Бендун и Чжан, Чэнъянь и Кэ, Вэй и Ван, июнь 2022 г. ” Всестороннее исследование световых и энергосберегающих характеристик двухслойного вентилируемого окна, интегрированного с ячейками CdTe ,” Энергия, Эльзевир, том. 238 (ПБ).
      19. Хуан, Цзюньчао и Ю, Цзинхуа и Ян, Хунсин, 2018 г. “ Влияние основных факторов на теплоизоляционные характеристики вентилируемой стены из пустотелых блоков “, Прикладная энергия, Elsevier, vol. 232(С), страницы 409-423.
      20. Моди, Аниш и Бюлер, Фабиан и Андреасен, Йеспер Граа и Хаглинд, Фредрик, 2017 г. “ Обзор систем производства тепла и электроэнергии на основе солнечной энергии “, Обзоры возобновляемых и устойчивых источников энергии, Elsevier, vol. 67(С), страницы 1047-1064.

      Подробнее об этом изделии

      Ключевые слова

      адаптивный фасад; многослойный фасад; двухслойный вентилируемый фасад; трехслойный вентилируемый фасад; численное моделирование; выбросов углекислого газа; тепло- и массообмен; энергоэффективность; строительство;
      Все эти ключевые слова.

      Статистика

      Доступ и статистика загрузки

      Исправления

      Все материалы на этом сайте предоставлены соответствующими издателями и авторами. Вы можете помочь исправить ошибки и упущения. При запросе исправления, пожалуйста, укажите дескриптор этого элемента: RePEc:gam:jeners:v:15:y:2022:i:9:p:3447-:d:811458 . См. общую информацию о том, как исправить материал в RePEc.

      По техническим вопросам, касающимся этого элемента, или для исправления его авторов, названия, реферата, библиографической информации или информации для загрузки, обращайтесь: . Общие контактные данные провайдера: https://www.mdpi.com .

      Если вы создали этот элемент и еще не зарегистрированы в RePEc, мы рекомендуем вам сделать это здесь. Это позволяет связать ваш профиль с этим элементом. Это также позволяет вам принимать потенциальные ссылки на этот элемент, в отношении которых мы не уверены.

      Если CitEc распознал библиографическую ссылку, но не связал с ней элемент в RePEc, вы можете помочь с помощью этой формы .

      Если вы знаете об отсутствующих элементах, ссылающихся на этот, вы можете помочь нам создать эти ссылки, добавив соответствующие ссылки таким же образом, как указано выше, для каждого ссылающегося элемента.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
