Прокладка сип по фасаду здания: крепление к стене, ПУЭ, видео

нормы, правила ПУЭ и способы

• Статья
• Видео

При подключении к сети электроснабжения коттеджа, дачного дома или гаража, а также при установке спутниковых антенн, блоков систем кондиционирования, световых указателей, камер видеонаблюдения приходится сталкиваться с такой проблемой, как провести кабель по фасаду и стенам здания, выполнив при этом требования ПУЭ и других нормативов. Данный вид прокладки электропроводки требует серьезного подхода к решению вопроса, так как нарушения правил монтажа могут послужить причиной нестабильной работы подключенного электрооборудования и создать предпосылки поражения электрическим током, а также возникновения возгорания. По ПУЭ допускается открытый и закрытый способ прокладки проводки по фасаду жилого дома. Выбирать приемлемый вариант нужно в зависимости от условий окружающей среды, марки кабеля и материала стены, на которой будет крепиться кабельная магистраль. Стены могут быть выполнены из кирпича, камня-песчаника, различных видов бетона, древесины, а также отделаны сайдингом.

Для всех видов перечисленных материалов существуют соответствующие нормы электромонтажных работ. Далее мы постараемся максимально подробно разъяснить, как должна выполняться прокладка кабеля по фасаду здания.

• Кирпичная, бетонная или каменная стена
• Деревянная стена
• Фасад из сайдинга
• Общие требования

Кирпичная, бетонная или каменная стена

Можно прокладывать кабель без гофры или лотка только в том случае, если у него изоляция устойчива к ультрафиолету. Но на практике в большинстве случаев используется СИП, который предназначен для прокладки на улице и устойчив к воздействию ультрафиолета, или ВВГнг-LS, изоляция которого не устойчива к воздействию ультрафиолета.

В первом случае можно прокладывать кабель по фасаду здания, при условии, что расстояние от кабеля до стены будет не больше 6 см (ПУЭ глава 2.4, п. 2.4.60).

Во втором случае кабель укладывают в металлическом электротехническом коробе. В случае если нет опасности механических повреждений — можно прокладывать кабель в гофре из ПНД (черная), но в продаже встречается и гофра из ПВХ, устойчивого к ультрафиолету (уточняйте этот пункт, так как обычный ПВХ трескается на солнце). Также можно использовать металлорукав. Кабельные скобы и клипсы крепления гофры крепятся к стене дюбель-гвоздями или гвоздевыми дюбелями с использованием строительно-монтажного пистолета.

Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных – 500, в местах изгиба – 100. Кабельный ввод внутрь здания должен размещаться в трубе или отрезке металлического электротехнического короба (глава 2.1. ПУЭ п. 2.1.58). О том, как осуществляется прокладка кабеля через стену, мы рассказали в отдельной статье.

Идеальным способом монтажа кабельных линий по фасаду будет их прокладка в предварительно пробитых штробах с последующим закрытием штукатуркой, но вследствие большой трудоемкости, на практике его используют редко.

Деревянная стена

Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:

1. Кабельная линия должна быть проложена в негорючей оболочке.
2. Ввод в здание через стену должен быть обустроен металлической втулкой, изготовленной из толстостенной трубы.

Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы. Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если провод заведен в гофротрубу или металлорукав.

Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава. При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:

Диаметр гофротрубы мм	Шаг крепления мм	Диаметр гофротрубы мм	Шаг крепления мм
20	1000	50	1700
25	1100	63	2000
32	1400	75	2300
40	1600	90	2500

В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:

Фасад из сайдинга

Это наиболее сложный способ монтажа с учетом того, что сайдинг является горючим материалом, а также то, что по своим прочностным качествам он не предназначен для крепления кронштейнов для фиксации кабельных линий. Особых хлопот можно избежать, если необходимые кабельные магистрали проложить по фасаду и стенам до начала отделочных работ, или же произвести частичный демонтаж сайдинговых плит. Однако, зачастую, такие варианты относятся к разряду невыполнимых, поэтому домовладельцу приходится решать вопрос, как провести электропроводку по сайдингу и не нарушить при этом нормативные требования.

В первую очередь встает вопрос, чем и как крепить линию. Для кирпича и бетона отлично подходит изделие для фасадного крепления типа SF 10.

SF 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг положен на дерево, в качестве крепежа лучше использовать полукольцо-шуруп или шуруп-крючок.

При прокладке по фасаду кабеля марки СИП, имеющего горючую оболочку запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если он заведен в гофротрубу или металлорукав. Данный вид крепежа отвечает таким условиям крепления.

Общие требования

Кабельные линии на фасаде укладываются параллельно архитектурным линиям здания, запрещается использование бронированных изделий выполненных с горючим волокнистым покрытием. Нельзя монтировать в одном пучке силовые и телефонные провода, между ними должен быть обеспечен зазор 25 мм. Если в трассе монтируются несколько проводов, прокладку нужно производить с минимальным количеством перехлестов.

Стоит отметить, что если вы будете прокладывать провод СИП по фасаду, то нужно выдержать следующие расстояния до элементов здания, таких как:

при горизонтальной прокладке:

• над окном, входной дверью — 0,3 м;
• под балконом, окном, карнизом — 0,5 м;
• до земли — 2,5 м;

при вертикальной прокладке:

• до окна — 0,5 м;
• до балкона, входной двери — 1,0 м.

На видео ниже наглядно демонстрируется, как провести провод СИП по стене:

Вот по такой технологии осуществляется прокладка кабеля по фасаду здания в соответствии с ПУЭ. Теперь вы знаете, как безопасно проложить кабельную линию по дереву, кирпичу, бетону и даже сайдингу!

Будет полезно прочитать:

• Как заземлить металлорукав
• Прокладка кабеля по кровле здания
• Архитектурное освещение фасада дома

Как проложить кабель по фасаду здания?

Принципы прокладки кабеля по фасаду здания

Прокладка кабеля по фасаду здания – принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п. Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований. Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.

Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):

• открытый способ;
• закрытый способ.

Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др. ) и наличии отделки.

Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.

Прокладка кабеля по кирпичному, бетонному или каменному фасаду

Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ. Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений. Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.

Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.

Прокладка кабеля по деревянному фасаду

Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.

В первую очередь необходимо выполнить следующие важные требования:

• запрещено использование кабеля с алюминиевыми ТПЖ;
• оболочка кабельной линии должна быть негорючей;
• при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.

Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ. Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.

При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.

Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов. При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.

Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статье “Особенности монтажа электрической проводки в деревянном помещении”

Прокладка кабеля по фасаду из сайдинга

Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.

Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).

Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.



Но, к сожалению, нередки ситуации, когда выше приведенные способы не приемлемы. Тогда приходится искать пути прокладки кабеля по фасаду из сайдинга без нарушения нормативных требований.

Общие требования к прокладке кабеля по фасаду здания

Укладка кабельных линий происходит параллельно линиям постройки.

Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.

Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.

В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.

Прокладка кабеля по фасаду здания не отличается особой сложностью, главное – внимательно соблюдать все правила устройства электроустановок!

Прокладка кабеля по фасаду здания

Главная » Статьи » Прокладка кабеля по фасаду здания

Как провести кабель по фасаду здания?

При подключении к сети электроснабжения коттеджа, дачного дома или гаража, а также при установке спутниковых антенн, блоков систем кондиционирования, световых указателей, камер видеонаблюдения приходится сталкиваться с такой проблемой, как провести кабель по фасаду и стенам здания, выполнив при этом требования ПУЭ. Данный вид прокладки электропроводки требует серьезного подхода к решению вопроса, так как нарушения правил монтажа могут послужить причиной нестабильной работы подключенного электрооборудования и создать предпосылки поражения электрическим током, а также возникновения возгорания. По ПУЭ допускается открытый и закрытый способ прокладки проводки по фасаду жилого дома. Выбирать приемлемый вариант нужно в зависимости от условий окружающей среды, марки кабеля и материала стены, на которой будет крепиться кабельная магистраль. Стены могут быть выполнены из кирпича, камня-песчаника, различных видов бетона, древесины, а также отделаны сайдингом. Для всех видов перечисленных материалов существуют соответствующие нормы электромонтажных работ. Далее мы постараемся максимально подробно разъяснить, как должна выполняться прокладка кабеля по фасаду здания.

Кирпичная, бетонная или каменная стена

В данном случае по ПУЭ допускается открытый способ монтажа, при условии использования бронированного кабеля или предназначенного для прокладки на открытом воздухе типа ВВГ. Для повышения надежности, защиты от механических повреждений и эстетической привлекательности кабельные линии укладывают в металлическом электротехническом коробе. В случае если угрозы механического повреждения нет, провод можно разместить в гофрированной трубе из ПВХ. Кабельные скобы и клипсы крепления гофры крепятся к стене дюбель-гвоздями или гвоздевыми дюбелями с использованием строительно-монтажного пистолета.

Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных – 500, в местах изгиба – 100. Кабельный ввод внутрь здания должен размещаться в трубе или отрезке металлического электротехнического короба. О том, как осуществляется прокладка кабеля через стену, мы рассказали в отдельной статье.

Идеальным способом монтажа кабельных линий по фасаду будет прокладка магистралей в предварительно пробитых штробах с последующим закрытием штукатуркой, но вследствие большой трудоемкости, на практике его используют редко.

Деревянная стена

Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:

1. Категорически запрещается использование кабель с алюминиевыми жилами.
2. Кабельная линия должна быть проложена в негорючей оболочке.
3. Ввод в здание через стену должен быть обустроен металлической втулкой изготовленной из толстостенной трубы.

Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы. Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 7 см от стены, даже если провод заведен в гофротрубу или металлорукав.

Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава. При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:

Диаметр гофротрубы мм	Шаг крепления мм	Диаметр гофротрубы мм	Шаг крепления мм
20	1000	50	1700
25	1100	63	2000
32	1400	75	2300
40	1600	90	2500

В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:

4 мм2	2,8 мм
6 – 10 мм2	3.2 мм

Фасад из сайдинга

Это наиболее сложный способ монтажа с учетом того, что сайдинг является горючим материалом, а также то, что по своим прочностным качествам он не предназначен для крепления кронштейнов для фиксации кабельных линий. Особых хлопот можно избежать, если необходимые кабельные магистрали проложить по фасаду и стенам до начала отделочных работ, или же произвести частичный демонтаж сайдинговых плит. Однако, зачастую, такие варианты относятся к разряду невыполнимых, поэтому домовладельцу приходится решать вопрос, как провести электропроводку по сайдингу и не нарушить при этом нормативные требования.

В первую очередь встает вопрос, чем и как крепить линию. Для кирпича и бетона отлично подходит изделие для фасадного крепления типа SF 10.

SF 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг положен на дерево, в качестве крепежа лучше использовать полукольцо-шуруп или шуруп-крючок.

При прокладке по фасаду кабеля марки СИП, имеющего горючую оболочку запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 7 см от стены, даже если он заведен в гофротрубу или металлорукав. Данный вид крепежа отвечает таким условиям крепления.

Общие требования

Кабельные линии на фасаде укладываются параллельно архитектурным линиям здания, запрещается использование бронированных изделий выполненных с горючим волокнистым покрытием. Нельзя монтировать в одном пучке силовые и телефонные провода, между ними должен быть обеспечен зазор 25 мм. Если в трассе монтируются несколько проводов, прокладку нужно производить с минимальным количеством перехлестов.

На видео ниже наглядно демонстрируется, как провести провод СИП по стене:

Вот по такой технологии осуществляется прокладка кабеля по фасаду здания в соответствии с ПУЭ. Теперь вы знаете, как безопасно проложить кабельную линию по дереву, кирпичу, бетону и даже сайдингу!

Будет полезно прочитать:

samelectrik.ru

Прокладка кабеля по фасаду здания: крепление к стене, ПУЭ, видео

Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение.

Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.

Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

• Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
• Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Информация: зачем выполнять переходы с алюминиевого СИП на обычный ВВГ?

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Что по этому поводу говорится в Правилах устройства электроустановок

• Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
• В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
• Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
• Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
• В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
• Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
• Металлические части конструкции должны иметь защиту от коррозии.
• Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
• В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей.

Начинаем плясать от фасадной стенки

В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.

Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:

1. Анкерный кронштейн.
2. Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
3. Фасадное крепление — первый элемент системы прокладки по стене.

Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.

Совет: Если сечение силового кабеля позволяет выбрать между разными анкерами, следует выбирать подвес с меньшей нагрузкой. В таком случае, при механическом воздействии на СИП (например, зацепило фурой на дороге, или упал столб), стена не будет разрушена, просто сорвет анкер.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

Итог

При соблюдении всех перечисленных правил, вы можете проложить кабель в зоне ответственности владельца, не прибегая к помощи электриков.

Видео по теме

profazu.ru

Как выполнить прокладку кабеля по фасаду здания?

Технология прокладки кабеля по фасаду здания должна выполняться в соответствии ПУЭ (правила устройств электроустановок). Выполнение всех этих требований влияет не только на безопасность, но и на удобство проведения профилактических и ремонтных работ в будущем. Любые монтажные работы должны осуществляться при наличии соответствующего проекта.

Прокладка кабелей и проводов снаружи дома должны быть обозначены в проекте и иметь еще и архитектурную часть. Для внутренней прокладки проводов через стены действуют другой регламент, который также обозначен в нормативных документах.

Монтаж электрокабелей по кирпичным и бетонным стенам

В зависимости от качества участков стены прокладка кабеля по фасаду здания осуществляется с разной степенью защиты. Монтаж может быть произведен в гофрированной трубе для прокладки кабеля или стальных оболочках. При этом важно, чтобы уложенный электропровод в трубе не являлся источником распространения влаги, огня, дыма из одной части помещения в другую.

Совместная прокладка силовых и слаботочных линий подкреплена следующими правилами:

• на опасных участках стены следует обеспечить дополнительную защиту. Прокладка бронированного кабеля необходима в местах, где может произойти возгорание;
• герметизация всех проемов, труб, дополнительных и резервных коробок. Все пространство между электропроводкой на вводе стен должно быть тщательно уплотнено;
• укладка кабелей через стены осуществляется при наличии гильзы. Пространство между гильзой и кабелем также герметизируется;
• отверстие в стене выполнено, согласно пунктам нормативных документов.

Для дополнительной защиты электросети следует использовать гофру.

Итак, для начала следует определить точку, где будет просверлено отверстие в стене. В зависимости от диаметра электропровода и гофры сверлится необходимое отверстие. Гильза подбирается с небольшим запасом, чтобы электрический провод мог легко пройти в трубе вместе с защитной оболочкой.

Пример фотогалереи с последовательным выполнением работ

Электропровода между коробками и точками соединений проходят через штробы в стене. В кирпичных и бетонных стенах сделать их можно несколькими способами – штроборезом, болгаркой и перфоратором. Каждый из этих инструментов обладает своими преимуществами и помогает подготовить поверхность стен под укладку электропроводки.

Монтаж электросети по деревянным стенам

Сегодня для деревянных поверхностей применяют как открытую, так и закрытую проводку. Но несмотря на доступность двух этих способов специалисты рекомендуют применять именно открытую проводку. Преимущество открытой проводки связано и с безопасностью, и с легкодоступностью к любому проводнику. Можно легко производить ремонт и замену электропроводки, добавлять новые элементы сети.

Современный дизайн кабельных каналов легко вписывается в интерьер любых помещений, поэтому открытая проводка смотрится довольно эстетично. Многие элементы сети специально разработаны для наружного применения, они имеют разную цветовую гамму.

Сначала на деревянную поверхность устанавливаются все необходимые элементы – автоматы, люстры, выключатели, розетки, коробки. Все они связываются между собой кабельными каналами, в которые впоследствии укладываются электропровода.

Электропроводка на деревянных поверхностях должны обязательно иметь двойную изоляцию

Что необходимо учесть при укладке электросети по деревянным стенам:

• марка электропровода должна соответствовать нормам укладки на деревянную поверхность. Они должны быть покрыты негорючей изоляцией;
• на деревянные стены применяются только металлические и трубчатые каналы. Допускается также укладка бронированного кабеля. Гофрированные пластиковые трубы запрещены для монтажа на деревянных стенах;
• все металлические каналы соединяются между собой болтовыми креплениями;
• заземлены трубчатые и металлические каналы.

Несколько примеров открытой проводки в деревянном доме

Разводка по фасаду из сайдинга

Так как сайдинг относится к горючим материалам, прокладка кабеля по фасаду здания осуществляется по особым нормативным требованиям. Конечно, лучше всего уложить электропроводку до начала обшивки, на готовый каркас. В этом случае сайдинг полностью скроет все линии электросети, сделав ее закрытой. Еще вариантом может послужить частичный демонтаж сайдинга с целью уложить провода на каркас, но во многих случаях это невозможно или сами домовладельцы не хотят производить монтаж электросети таким образом.

В качестве крепления электропроводки для бетонных и кирпичных стен идеально подходит фасадное изделие SF-10. Его кольцо позволяет крепить электропровод диаметром до 25 мм. Вынос кольца от поверхности стен достигает 10 см. По нормативным требованиям запрещено укладывать электропроводку вплотную к поверхности сайдинга, расстояние до стены должно быть минимум 7 см. Этот способ крепления как раз отлично решает эту задачу.

Если сайдинг крепится к деревянному каркасу лучше применять специальные шурупы, выполненные в виде полукольца или крючка. Такие скрепления можно быстро закрепить на фасаде из сайдинга, после чего закрепить сам электропровод.

Виды креплений для различных конструкций

Стоит отметить, что несмотря навынос электропроводки от стены, она должна быть уложена в металлорукав или металлическую трубу, которая соответствует требованиям пуэ.

Для соблюдения архитектурного стиля здания укладку электропроводки нужно производить параллельно конструкциям. Запрещено совмещать телефонные, связные провода с силовыми. Зазор между ними должен составлять не менее 25 мм. Перехлесты между такими сетями должны быть минимальные.

Виды электропроводки для укладки в земле

Каждый вид электросети имеет специфическое предназначение и используется для решения определенных задач. Энергоснабжение того или иного здания осуществляется воздушным путем или в земле. Рассмотрим укладку электропроводки в грунте и в воде.

Основные виды, которые часто применяются:

1. Бронированный ВБбШв – имеет 3 слоя изоляции, применяется для прокладки кабеля под дорогой и в грунте.
2. ВВГ с двойной изоляцией – несмотря на 2 слоя изоляции идеально подходит для укладки провода в земле.
3. СКЛУ, АСКЛУ, ОСКУ, АОСКУ – бронированный электрокабель в свинцовой оболочке, может быть как медный, так и алюминиевый. Применяется кабель для прокладки в воде.
4. ААшв, ААшп, АВВГ, ААБл – популярные марки. Применяются в грунтах с невысокой коррозионной активностью.
5. ААшв, ААБ2л, АСБ, АСПл – силовые кабеля для прокладки в земле. Применяются в грунтах с невысокой коррозионной активностью.
6. ААШп, ААПл2Шв, ААшв – для прокладки в земле. Применяются в грунтах с повышенной коррозионной активностью.
7. ПвКШп – имеет усиленную проволочную броню. Используется в северных областях в мерзлых грунтах.

В основном для укладки в земле применяется бронированный электрокабель. Он отлично защищен от механических повреждений, имеет несколько слоев изоляции, не требует дополнительной защиты при укладке. Другие марки электропроводов, которые также предназначаются для укладки в грунт должны использоваться в специальные ПВХ-трубы.

Для прокладки кабеля под дорогой следует дополнительно использовать в траншеи, закрытые бетонными плитами, которые обеспечивают защиту от механических повреждений линии. Вывод траншеи за линию дороги должны соответствовать нормативным требованиям. Такие работы в основном согласовываются с дорожными службами.

Кабель для прокладки в воде осуществляется ручным или механическим способом.

Ручной способ применяется через мелководные реки, где нет необходимости привлекать технику.

Механический способ подразумевает привлечение специального понтона, на котором расположен барабан с электрокабелем. При движении понтона от одного берега к другому при помощи лебедки, кабель постепенно раскручивается и укладывается на дно водолазами. Укладка электропроводки таким способом может осуществляться и в зимнее время со льда.

Как нельзя проводить разводку в деревянном доме — оценка эксперта в видеоформате

uzotoka.ru

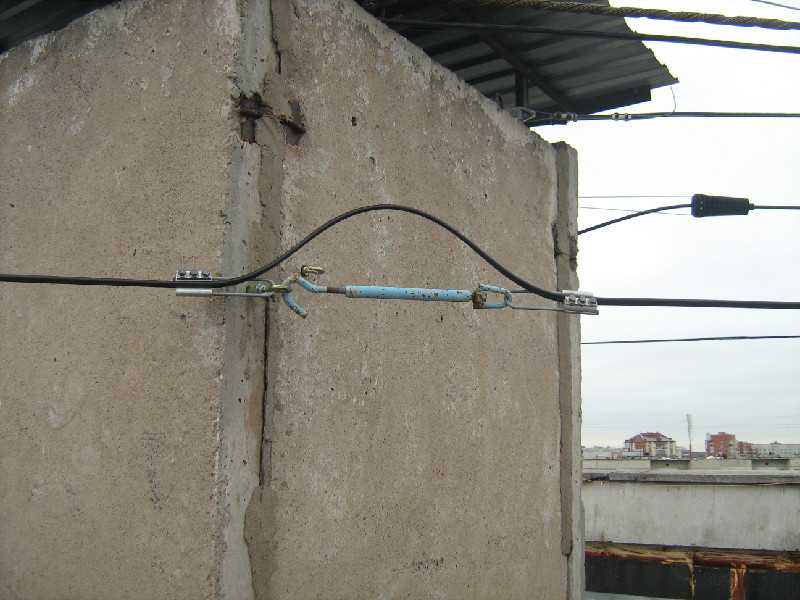

Прокладка кабеля по фасаду здания

Одним из этапов выполнения высотных электромонтажных работ является прокладка кабеля по фасаду здания, без которой невозможно выполнить такие работы, как подключение наружной световой рекламы или систем видеонаблюдения. Дальше в этой статье вы можете ознакомиться со списком работ, для выполнения которых необходима прокладка кабеля на высоте, а также с технологией выполнения работ и стоимостью услуг в Москве и Московской области.

Для того, чтобы электрооборудование, закрепленное на фасаде здания, работало без проблем и не требовало ремонта, необходимо, чтобы все этапы его монтажа и подключения были выполнены правильно и профессионально.

При прокладке кабеля по фасаду должны быть выполнены следующие требования:

• Метод закрепления электрокабеля должен соответствовать условиям окружающей среды и требованиям по герметичности подключения. При необходимости провод должен быть закрыт от воздействия внешних условий, например установлены защитные короба, или кабель помещен в предварительно выполненных штробах.
• Прокладка кабеля должна быть выполнена надежно и аккуратно: не должно быть провисов, провод не должен болтаться или тереться о выступающие ограждения, решетки или другие конструкционные части фасада, закрепление должно быть выполнено надежно.

Когда необходима прокладка кабеля по фасаду здания

Услуги альпинистов для выполнения работ по прокладке кабеля на высоте часто требуются при выполнении следующих монтажных и ремонтных работ:

Стоимость прокладки кабеля по фасаду здания

На цену прокладки кабеля по фасаду здания влияют следующие условия:

• Технология прокладки кабеля: выполняется ли закрепление открытым или закрытым способом, нужно ли прокладывать защитные короба и кабель-каналы, или возможно использовать гофру, требуется ли штробление стен.
• Объем выполняемых работ: при выполнении большого объема работ по прокладке кабеля на высоте стоимость ниже. Небольшой объем работ оценивается по цене минимального выезда альпиниста на высотные электромонтажные работы в Москве и Московской области.
• Направление закрепления провода: горизонтальное или вертикальное.

С ценами на прокладку кабеля по фасаду здания вы можете ознакомиться в разделе Высотные электромонтажные работы.

Полный перечень услуг альпинистов нашей компании на выполнение монтажных, высотных и строительных работы в Москве и Московской области вы найдете в разделе Услуги, прайс-лист на все виды высотных работ – в разделе Цены.

Технология прокладки кабеля по фасаду

Для закрепления провода на фасаде здания применяется две основные технологии: открытый и закрытый способ. Выбор того или иного способа зависит от требований к уровню защиты кабеля от воздействий внешней среды, а также от конструкции здания.

Открытый способ

При прокладке кабеля отрытым способом он закрепляется к стене при помощи скоб или клипс. Дополнительная защита провода не осуществляется.

Закрытый (скрытый) способ

При использовании этого способа на фасаде закрепляется защитный короб (кабель-канал), в который укладывается кабель. Особое внимание уделяется обеспечению защиты кабель-канала от скапливания воды и влаги.

Если не требуется использование защитного короба, то кабель прокладывается в гофрированной трубе ПВХ (гофре), которая скобами крепится к стене.

При прокладке кабеля по вентилируемому фасаду, при возможности провод убирается в защитную гофрированную трубу и пропускается за вентфасадом с креплением к конструкции.

Этапы выполнения работ по прокладке кабеля на высоте

Основные этапы прокладки кабеля на высоте:

• Предварительная разметка поверхности фасада в соответствии с проектом выполнения работ.
• Прокладка кабеля с использованием технологии, предусмотренной проектом.
• Установка защитных коробов, если они предусмотрены проектом.
• Подключение кабеля, проверка его работоспособности.

Техника безопасности при прокладке кабеля на высоте

Прокладка кабеля на высоте относится к высотным работам, и поэтому требует от монтажников соответствующей квалификации.

Все специалисты нашей компании имеют опыт проведения высотных работ, а также являются сертифицированными высотниками, что подтверждено соответствующими документами. В своей работе мы используем профессиональное альпинистское снаряжение, что позволяет уменьшить риск возникновения критических ситуаций.

С услугой прокладка кабеля по фасаду здания заказывают

Альпинисты-высотники нашей компании предлагают услуги прокладки кабеля по фасаду здания в Москве и Московской области: Бронницы, Видное, Волоколамск, Воскресенск, Голицыно, Дзержинский, Домодедово, Жуковский, Звенигород, Кашира, Климовск, Клин, Коломна, Котельники, Красногорск, Лыткарино, Люберцы, Можайск, Наро-Фоминск, Одинцово, Подольск, Раменское, Серпухов, Солнечногорск, Чехов и другие города МО.

www.promalp-expert.ru

---

Смотрите также

• Как подключиться к роутеру через кабель
• Чем акустический кабель отличается от обычного
• Подключение роутера к роутеру через кабель
• Сечение медного кабеля по мощности таблица
• Коаксиальный кабель 75 ом какой выбрать
• Как подключить интернет кабель
• Как крепить кабель к стене
• Типы кабелей сетевых
• Кабель канал напольный полукруглый
• Подключение греющего кабеля для водопровода
• Установка плинтусов с кабель каналом

Заставьте SIP добиться успеха

Мы все гордимся тем, что являемся британцами. Мы высокоразвитая страна, одна из мировых экономических держав. Каждый из нас принадлежит этой стране. У нас здесь наши семьи и друзья.
Каждый из нас купил дом или собирается купить. Лишь немногие решаются построить дом с нуля, что является очень смелым решением. Почему? В эпоху постоянно растущих цен построить дом с нуля для обычного человека уже не представляется возможным. Удовольствие от присутствия одного человека на стройке часто превышает 130 фунтов стерлингов.

Однако, если бы мы решили построить собственный дом или дачу, мы бы начали искать самые дешевые способы строительства, которые бы сократили время строительства и, следовательно, его стоимость.

Сначала надо заплатить за фундамент, потом за кирпичную кладку, потом за изоляцию полости. Далее нам нужно закончить внешнюю стену. Это не все. Давай зайдем внутрь.
У нас здесь необработанная стена, для которой требуется новая штукатурка. Тем не менее, мы платим снова. Наш бюджет сокращается быстрее, чем мы ожидали. Мы начинаем спрашивать себя – что я сделал не так? Почему у нас заканчиваются деньги?
Получается, что затраты на строительство выше, чем мы планировали. Неправильный выбор строительных материалов приводит к высоким затратам. Это факт. С другой стороны, правильные решения делают наши планы строительства успешными.

---

При строительстве дома важно помнить, что правильное решение всегда приводит к низким затратам на строительство. Плохие решения разрушают наш бюджет.

---

Хорошо, а как узнать, что выбрать? В наши дни на рынке есть много продуктов, о которых мы часто слышим впервые. Мы не знаем их прочности, тем более мы не знаем, сколько прослужит этот материал. В идеале мы бы искали продукт, который содержит несколько функций.
Десятилетиями людей при строительстве собственных домов сопровождало дерево. При его строительстве рано или поздно, так или иначе, нам приходится использовать дерево как часть конструкции.

   Хотя, если мы выбираем дерево, нам все равно придется утеплять дом. Теплоизоляционных материалов много, некоторые из них не подходят для утепления наружных стен. Лучшими из них являются полистирол (EPS) или жесткая изоляция PIR.
Оба обладают одними из лучших изоляционных свойств. Теплопроводность EPS составляет 0,031 Вт/мК при PIR 0,022 Вт/мК.

Было бы идеально объединить эти продукты вместе и сэкономить деньги на их индивидуальной установке. Как?
SIP, также известная как структурная изолированная панель, пригодится.





Что такое SIP панель?

SIP-панели состоят из изоляционной пенопластовой сердцевины, зажатой между двумя конструкционными облицовками, обычно плитами с ориентированной стружкой (OSB) или PLY. Плиты очень прочные, энергоэффективные и экономичные. SIP работают как система сборки, которая может выступать в качестве альтернативы традиционным методам сборки, таким как кирпич и блок. Эти панели обеспечивают непревзойденную изоляцию, что снижает затраты на энергию в течение всего срока службы здания. Панель имеет минимальные тепловые мосты и обеспечивает отличную воздухонепроницаемость. Они также потребляют значительно меньше энергии в процессе производства по сравнению с традиционными методами строительства.

Они точно изготавливаются за пределами предприятия, что означает отсутствие более высоких затрат на рабочую силу. Самое главное, они транспортируются прямо на строительную площадку в гораздо больших размерах, чем другие строительные материалы. Это снижает затраты, такие как управление проектом, строительные леса, монтажные работы и многое другое. Кроме того, они могут быть спроектированы и изготовлены в соответствии с любым дизайном здания. Простое строительство с использованием SIP стоит меньше, чем строительство традиционными методами. В отличие от систем деревянного каркаса или каменной кладки, которые требуют дополнительных последующих операций для установки изоляции и подготовки конструкции к электрике, прокладке и сухой облицовке, пакет SIP готов к работе.

---

Отличительной чертой SIP-панелей является то, что мы можем «смешивать и сочетать» системы от SIP-системы до системы Frame.

---

Electric вы дома с кабелями. Это действительно невозможно? Мы так не думаем. При небольшом планировании это можно сделать так же быстро, как и обычное обрамление.

Вы можете так же быстро подключить весь дом, потому что не нужно сверлить шпильки.
Чтобы все это заработало, должен произойти один ключевой элемент. Инвестор в строительство должен быть частью процесса предварительного планирования, а также частью процесса коммуникации.
Что мы имеем в виду, когда говорим о процессе коммуникации? Мы имеем в виду – общение просто, как это звучит. Это не что иное, как черный маркер, который вы держите в руке, и вы определяете, где находятся заглушки, что вы сделали для электриков, потому что, когда он появляется, он знает, где загоны в стене, он знает, как собирается подключить все здание. Это тот тип связи, который позволяет электрику успешно перемещаться по монтажу по своей проводке, не сверля отверстий и не взламывая доступа к стеновым панелям, как не следует.

Это должен быть не только электрик.



Сантехника в SIP



Теперь мы избавились от электрика. Теперь мы хотим поговорить с сантехником. Когда мы говорим о дизайне лица, это также важно для таких людей, как архитектор или сантехник.

Это время, когда мы определяем, где происходит много мыслей – где находится сантехника, конкретные крепления труб и т. д. Это все о процессе планирования, поэтому убедитесь, что вы работаете с ними все время. Если мы не позволим им составить план, это то, что мы начали видеть.



Этот сантехник был предоставлен самому себе, и он только начал перебивать панель. Этот участок сантехники сейчас разрушен, не говоря уже о том, что он выкопал огромное количество пены.



Герметичность с SIP-панелями

Использование SIP-панелей и соединительной системы может создать герметичную конструкцию, которая превысит требования новых строительных норм и правил будущего.

Мы хотим, чтобы SIP-панели были максимально герметичными. Если мы пропустим через сердцевину панелей «сеновалы» канавок с возможностью попадания воздуха в эти канавки, то воздух просто задорно пройдет через всю оболочку нашей системы. В этом есть смысл. Мы всегда убеждаем людей задуматься, где именно вам нужны эти погони.
SIP могут достигать гораздо более низкого значения воздухонепроницаемости, чем то, которое предлагается в технических характеристиках условного жилья.
Хотя фактор воздухонепроницаемости является качеством SIP, это также означает, что вам потребуется адекватная вентиляция, чтобы избежать образования конденсата и застоя воздуха в доме.

Инструменты, необходимые для SIP-панелей

Когда вы находитесь на объекте с SIP-панелями, инструменты, которые у вас есть, позволяют вам сверлить керн.
Если вам нужно вставить паз в панель с сердцевиной из пенополистирола (пенополистирол), это тот случай, когда мы можем использовать температуру плавления пенополистирола в наших интересах. Мы просто используем «метод горячей стены».

Это дюймовый металлический стержень, нагретый пропаном. При этом мы можем установить вертикальную канавку, затем мы можем войти в эту панель и расплавить на месте проволочную канавку через сердцевину панели.

Инструментом номер один, конечно же, будет кольцевая пила. Кольцевая пила дает нам доступ к сердцевине панели. Это дает нам возможность просунуть пальцы внутрь панели и захватить провода.

---

Ключевым моментом при подключении SIP является то, что гораздо проще проталкивать провода, чем тянуть их.

---



Распространенные ошибки

Если у вас нет предварительного совещания по планированию, если вы не работаете ни с электриком, ни с сантехником, и если вы не используете хорошие методы, это может произойти.



Это то, что вы не хотите видеть! Если вы выберете электрика, у которого никогда не было никакого образования, он не знал, как провести свои провода из точки А в точку Б.

Он просто взял свои основные инструменты и начал нарезать канавки на панелях так, как ему был нужен провод. Он разрушил панель со структурной точки зрения. Ничего из того, что вы видите здесь, вы не хотели бы видеть в своем доме, оставив электрика наедине с проводкой.







Выбирая SIP-панели, вы, вероятно, задаетесь вопросом, как долго прослужат SIP-панели?

Вот ответ. Здание, построенное из SIP-панелей, будет иметь долговечность, сравнимую с другими формами строительства. Пока конструкция соответствует передовой практике, а здание поддерживается и защищено от непогоды, можно ожидать, что срок службы составит не менее 60 лет.



Экономически выгодны ли SIP-панели?

Что ж, строительство из SIP может сэкономить вам 28% времени на плане строительства, если не больше, и до 3% стоимости строительства. Если вам этого недостаточно, вам лучше придерживаться традиционного метода строительства.



Нужен ли мне для этого фундамент? Какой фундамент следует использовать?

Особых требований к деталям фундамента нет. Согласно СНиП, в качестве фундамента для СИП-панелей может быть использована любая конструкция. Допуск по уровню должен составлять +/- 5 мм, чтобы обеспечить наиболее эффективный монтаж СИП-панелей.



Какие преимущества я получу от SIP?

У них есть некоторые ощутимые преимущества для вашей сборки, в том числе ускорение начальных этапов вашей сборки, быстрое получение вами надежной стадии. Изготовленные на заводе SIP-панели будут более точными, чем деревянные каркасы, вырезанные на месте, и это помогает ограничить зазоры в конструкции. Производство за пределами площадки устраняет факторы риска, присущие традиционному строительству на месте.

• До 3 раз быстрее, чем традиционные методы
• На 80 % меньше отходов на объекте
• Огромная экономия труда

Какие размеры они придумали?

Эти панели начинают свою жизнь с формата шириной 1,2 м и имеют стандартную высоту 2,4 м.



Недостатки конструкционных теплоизоляционных панелей?

Не рекомендуется использовать конструкционные изолированные панели под землей. Вы также можете обнаружить, что, поскольку SIP являются специализированной системой сборки, вам может быть сложнее найти строителей, имеющих опыт их использования.



Чем снаружи отделать SIP-панели?

Поскольку панели обеспечивают изоляцию и структуру, нет необходимости в том, чтобы внешняя отделка обеспечивала какую-либо структурную поддержку, кроме поддержки самой себя.



Как выполнить внутреннюю отделку SIP-панелей?

Внутри они могут быть облицованы обычными гипсокартонными плитами, могут быть покрыты сухой облицовкой или мокрой штукатуркой. Это означает, что вы можете использовать современные, легкие системы облицовки, в том числе древесину, штукатурную плиту, системы облицовки от дождя или даже каменную/кирпичную плитку.



Является ли SIP Construction новой технологией?

Нет, SIP-панели используются в Великобритании около 20 лет. SIP становятся предпочтительным современным методом строительства. В настоящее время SIP составляют около 10% всего самостоятельного строительства и быстро растут.



Что особенного в SIP-панелях?

В связи с текущими тенденциями высоких цен на энергоносители и новым законодательством, касающимся характеристик нового жилого фонда, SIP признаны наиболее экономически эффективным способом создания здания с теплоизоляцией премиум-класса.



Насколько быстро строить из SIP-панелей?

Строительные системы SIP могут быть возведены в течение нескольких дней в непроницаемую для непогоды оболочку.



Где можно использовать SIP-панели?

Их можно использовать почти во всех проектах, модульных зданиях и даже в коммерческих целях. SIP-кровли — одно из лучших применений панелей такого типа. Еще одно популярное использование SIP-панелей — это новые строительные проекты.
Использование SIP-панелей в проектах напольных покрытий стало одним из самых популярных применений панелей этого типа, потому что они представляют собой все в одном — они действуют как структурный каркас, изоляция и воздушный барьер. И, как и во всех других случаях, полы из SIP укладываются легко и быстро.



SIP-панели цены в Великобритании?

SIP-панели можно приобрести прямо на нашем сайте. Все цены можно посмотреть там. Обратите внимание, что на некоторые товары действует минимальный объем заказа. Однако, если вам нужно меньше, вы можете просто запросить у нас цитату, используя чат или форму цитаты. Среднее время котировки составляет около 90 минут.



Сложно ли перемещать SIP-панели?

SIP-панели 8×4 легко перемещаются, два человека могут легко поднять их на место.



В чем основное преимущество конструкционных теплоизоляционных панелей по сравнению с традиционной каменной кладкой?

Одним из основных преимуществ является скорость установки. Стандартный дом можно установить на месте всего за 5-7 дней.



SIP-панели только одного типа?

Нет, существует два основных типа конструкционных изоляционных панелей:
сердечник EPS и сердечник PIR. Оба типа состоят из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовками.

Конструкция SIP помогает выдерживать нагрузку

Мета-описание:

Узнайте, как структурно-изолированные панели или SIP-панели могут изменить внешний вид вашего дома.

Структурные теплоизоляционные панели, широко известные как SIP, уже несколько десятилетий являются частью мира архитектуры. Впервые он попал в поле зрения в 1930-х годах. Именно инженеры из Лаборатории лесных товаров в Висконсине первыми изобрели эту конструктивную особенность. Именно в результате работы с сэндвич-панелями, обычно используемыми в строительной отрасли, появился этот конкретный материал.

Эта композиция впервые появилась в качестве мощного инструмента в архитектуре, когда Олден Б. Доу, наставником которого был известный архитектор Фрэнк Ллойд Райт, экспериментировал с материальностью технологии и использовал ее для известной серии жилых домов из пенополистирола в Миннеаполисе в 1951 году. , Именно из-за его крупномасштабного использования SIP этот процесс стал широко известным и широко используемой технологией в большинстве архитектурных проектов.

Принцип работы SIP довольно прост. Обычно используемые в качестве строительного материала, SIP могут сочетаться с различными материалами, от фанеры до цемента, металлических листов или плит из оксида магния. Сердцевина SIP обладает герметичными изоляционными свойствами, что позволяет ему выступать в качестве обшивки и применяться на самых разных поверхностях, от крыш и полов до наружных фасадов.

SIP стал чрезвычайно важной частью строительства, учитывая растущие требования к архитекторам и инженерам в плане экономии энергии, а также обеспечения того, чтобы проект, над которым они работают, обеспечивал пользователям высокое качество исполнения. Что касается корпусов и поверхностей.

Давайте рассмотрим различные способы, которыми SIP могут принести пользу при строительстве вашей конструкции:

изображение взято с: sipsdirect. co.uk

SIP защищает ваше здание от влаги

Врожденное умение SIP состоит в том, чтобы защитить конструкцию от проникновения любой формы влаги, выступая в качестве барьера между окружающей средой и ядром здания. Функционирование SIP позволяет зданию дышать — хотя он действует как барьер, он сам по себе пористый по своей природе, что позволяет сгибам обшивки SIP высыхать снаружи. Эта постоянная вентиляция позволяет облицовке достаточно высохнуть.

SIP – идеальный компонент для кровельных систем. После соединения с панелями кровельная конструкция SIP будет хорошо работать, если она будет соединена вокруг дверей и окон, герметизирована для обеспечения проникновения влаги в любой форме.

Защитит ваш дом, обеспечив пожарную безопасность

Самое приятное в конструкции SIP то, что она несет всю нагрузку. SIP — это традиционно очень простой формат — кусок пенопласта, используемый в качестве утеплителя, который втыкается между двумя панелями из ориентированно-стружечной плиты. Именно этот состав придает конструкции водонепроницаемость.

Обеспечивает достаточную звукоизоляцию вашего здания

SIP может выступать в качестве звукового барьера для вашей конструкции, поскольку его состав обеспечивает стабилизацию высоких частот в децибелах низкими звуками. Тем не менее, большинство архитекторов советуют не устанавливать SIP в напольное покрытие открытой планировки ваших интерьеров без звукоизоляции.

С SIP нет отходов

Поскольку SIP изготавливаются и строятся в контролируемых условиях фабрики или строительного дома, вероятность потерь значительно снижается. Используя новейшие технологии и программное обеспечение, SIP гарантируют, что потери сокращаются почти вдвое по сравнению с обычным строительством.

Каждая панель SIP может быть настроена и изготовлена ​​в соответствии с потребностями и требованиями проекта. На самом деле, единственная серьезная проблема, с которой в настоящее время сталкивается эта область, заключается в найме большого количества сборщиков или установщиков, которые играют решающую роль в сборке или установке SIP.

Он придает определенную эстетику вашей конструкции

SIP-панели являются наиболее фундаментальной частью конструкции, и, возможно, в этом заключается их красота — в том, что они являются скрытым компонентом вашего пространства. Это позволяет вам поиграть с эстетикой и дизайном пространства, убедившись, что эти самые элементы усилены благодаря высокопроизводительному калибру SIP. SIP могут вписаться в любую структуру и могут быть отлиты в любой формат. Его потенциал безграничен, и его можно настроить в любом формате.

Преимущество проектирования с использованием SIP заключается в том, что архитектор или инженер может использовать элемент фермы, что делает сложные конструкции, такие как арки или высокие потолки, очень простым процессом. Это также приносит дополнительную глубину и пространство для орнаментов и украшений, не наклоняясь назад над конструкцией. Такие элементы, как консольные крыши, купола или даже конструкции размером с арену, больше не являются линейно спланированными процессами. SIP предлагает тысячи возможностей для реализации любой формы дизайна.

Снижает потребление энергии и затраты

Общеизвестно, что SIP — это наиболее эффективный способ повысить эффективность затрат и повысить производительность вашей структуры. Возьмем, к примеру, Kieron Gait Architects, чей проект под названием SIPS Residence использовал эксклюзивный набор SIP, чтобы сократить время и трудозатраты. Далее архитекторы решили использовать ориентированно-стружечные плиты (широко известные как OSB), чтобы подчеркнуть красоту конструкции, играя с материальностью SIP.

SIP помогают предотвратить утечку воздуха

Серьезной проблемой для большинства инженеров является потеря воздуха из внутренней части дома, что приводит к снижению тепла почти на 40 процентов. Когда они внедряют SIP в свою конструкцию, дом сразу же обретает единообразие, которое приходит с составом материала по всей внутренней поверхности и текстурам. Установка SIP на полу, стене и крыше гарантирует, что энергия, которую он излучает, будет охлаждать и нагревать интерьеры.

Различные материалы для обшивки помещений будут работать по-разному. Например, дерево издавна известно своей теплотой. Благодаря SIP-панелям, компрессия которых в 15 раз больше, чем у обычного дерева, интерьеры получают компактную систему отопления.

image from: Constructionspecifier.com

Сокращает время строительства

Как упоминалось ранее, поскольку SIP строятся в контролируемой среде, это также приводит к сокращению времени, за которое оно строится. В большинстве случаев SIP создаются на заводах. Однако эта композиция настолько податлива, что увеличилась возможность ее сборки на месте, а значит, меньше трудозатрат. И поскольку это приводит к снижению стоимости, это означает, что это позволяет архитекторам и дизайнерам не выходить за рамки бюджета. В большинстве случаев это также позволит им реализовать проект с гораздо меньшим бюджетом, что не повлияет на эстетику конструкции.

Лучшее качество воздуха в помещении

Тот факт, что SIP создают лучшую форму изоляции и наиболее эффективно контролируют температуру внутри, также дает возможность предоставить пользователю гораздо лучшее качество воздуха в доме. В то время, когда загрязнение воздуха беспокоит всех нас и тот факт, что все выдающиеся проекты должны сидеть бок о бок с городскими бетонными джунглями вокруг нас, SIP дают архитекторам, а также пользователям возможность воссоздать их внутреннюю среду. и жить в устойчивой моде.

SIP являются устойчивыми

После всего сказанного и сделанного нельзя сказать, что SIP являются устойчивыми для нынешнего поколения. Это снижает затраты и ручной труд, а также позволяет архитекторам экспериментировать с ними на площадке или за ее пределами. Кроме того, его изоляционные силы в его сердцевине позволяют конструкции быть компактной и долговечной.

Поскольку сжатые бюджеты и сжатые сроки усложняют жизнь архитекторам и инженерам, SIP позволяет решить эту проблему. Однако наиболее важной частью процесса является то, что SIP также позволяют использовать традиционные материалы без ущерба для долговечности исходной конструкции. Это также позволяет архитекторам и дизайнерам экспериментировать с новейшими технологиями и материалами, чтобы создать структуру, которая не только эстетически приятна, но и функциональна во всех смыслах этого слова.

Вот уже несколько десятилетий SIP позволяют использовать древесину, которая является одним из самых дешевых материалов, с которым современные архитекторы могут возиться, чтобы реализовать дизайн, который не уступает качеству наряду с количеством. SIP стал инновацией, без которой не обходится ни один дизайнер или инженер.

SIP всегда будет легче обслуживать, чем обычную конструкцию

Поскольку SIP строятся вовремя, когда производство началось, и тот факт, что его ламинирование было выполнено до совершенства, инженер или архитектор может быть уверен, что их В проекте воплощен самый прочный компонент в современном строительстве. Фасаду, установленному из SIP, требуется время, чтобы прийти в негодность, а тот факт, что он влагостойкий, означает, что конструкция простоит столько, сколько сможет, без необходимости надлежащего ухода. Кроме того, SIP также устойчивы к атакам грызунов или таким проблемам, как надоедливые маленькие насекомые. Итак, позвольте вашей структуре не только дышать, но и прожить очень долгую, блаженную жизнь.

Sources:

Architizer

Whole Building Design Guide

Fire Engineering

Architecture Magazine

AS Engineering Services Residential Projects

AS Engineering Services residential projects include new construction, renovations , структурные оценки.

Ознакомьтесь с нашей работой в New York Times

Ознакомьтесь со статьей в New York Times об одном из наших клиентов, компании Hygge Supply, и одном из их недавно построенных домов из SIP. Компания AS Engineering Services предоставила услуги по проектированию и проектированию конструкций для всех домов из структурно-изолированных панелей (SIP), предлагаемых Hygge Supply. Мы помогли разработать все детали строительства, проектирование и методологию строительства благодаря нашему уникальному опыту работы с SIP. Для этого проекта мы разработали проход, чтобы соединить две сборные конструкции вместе, как часть общего плана. Мы использовали стальные балки, чтобы создать большой навес во внутреннем дворике, который находился по другую сторону прохода.

. Дом из структурно-изолированных панелей (SIP). Здание было построено с наружными стенами, полами и крышей SIP. Внутренние стены были из легкой стальной конструкции и выполняли роль несущих стен. Конструкционные стальные балки использовались для поддержки каркаса пола и нескольких длинных пролетных панелей крыши. Этот дизайн позволил использовать окна от пола до потолка и создать чистый интерьер.

Структурная изолированная настенная система настенных панелей, установленная

Жизненные реконструкции. частной резиденции на северном берегу Лонг-Айленда в округе Нассау, штат Нью-Йорк. Проект состоял из сноса существующей конструкции до бетонных фундаментных стен и строительства новой двухэтажной резиденции. В новой резиденции использовались большие открытые пролеты со смещенными стенами верхнего уровня, что создавало проблемы при проектировании из-за длинных консолей над внешними несущими стенами.

Проект поставил перед фирмой AS Engineering Services из Порт-Джефферсона, штат Нью-Йорк, несколько уникальных задач, включая проектирование больших открытых пролетов, а также длинных консолей с большим количеством окон. Эти предпосылки сделали использование стен сдвига сложной инженерной задачей. Пролеты и консоли были выполнены из стальных балок, которые удерживались заподлицо с каркасом пола, чтобы обеспечить чистый вид, как того требовал архитектор, а комбинация стальных рам и деревянных каркасных стен была спроектирована так, чтобы выдерживать боковые нагрузки на здание.

Команда AS Engineering Services предоставила услуги по проектированию конструкций для проектирования конструкции нового дома со всеми стальными балками, установленными заподлицо с системой пола. Это позволило большим открытым пролетам без каких-либо опорных колонн разбить открытую планировку этажа.

Существующее место жительства

0016

Фирма AS Engineering Services из Порт-Джефферсона, Лонг-Айленд, штат Нью-Йорк, предоставила услуги по проектированию конструкций для реконструкции частного дома на северном берегу Лонг-Айленда в графстве Саффолк, штат Нью-Йорк. Проект переносится на внутренние стены, чтобы создать большую открытую планировку между кухней и большой комнатой.

Одна из двух сносимых стен поддерживала как второй этаж, так и нагрузку на крышу, поэтому новые балки и несущая конструкция должны были нести эти нагрузки на землю. Компания AS Engineering Services добилась этого, подкрепив новую конструкционную балку второй балкой из клееного бруса (LVL).

Предоставленные инженерно-технические услуги позволили завершить проект с большими открытыми пролетами без каких-либо опорных колонн, чтобы нарушить открытую планировку этажа для домовладельцев Лонг-Айленда.

в качестве инженерных услуг предоставляли структурные инженерные услуги для этого сообщества на водной линии в округе Нассау, Лонг -Айленд, NY. Проект состоит из 6 зданий: 3 таунхауса и 3 кондоминиума.

Здания опирались на винтовые сваи с наклонными балками и оголовками. Несущая конструкция первого уровня состояла из несущих деревянных ферм из конструкционной стали, а два верхних этажа выполнены из деревянного каркаса.

. Каунти, Лонг-Айленд, Нью-Йорк. Здание площадью около 20 000 квадратных футов со стальным каркасом. Стены должны быть полностью стеклянными, поэтому во всех направлениях требовались стальные рамы. Над цокольным этажом требовались внешние палубы без использования внутренних колонн.
