Особливості прокладання кабелю фасадами будівель, стаття VSE-E.COM / Новини
Монтаж кабелю на фасаді будівлі – це прокладка, яка провадиться при підключенні приватних будинків, котеджів, дачних будівель, гаража, лазні до електричної мережі. Основна відмінність – підвищені вимоги і максимально серйозний підхід, дотримання всіх норм і правил електромонтажних робіт. Навіть невеликі порушення при облаштуванні електролінії врешті-решт можуть призвести до порушення її стабільної роботи, а значить і виходу з експлуатації обладнання, що запитується від мережі. До того ж, помилки при прокладанні кабелю по фасаду можуть призвести до виникнення пожежі і ураження електричним струмом.
Принципи прокладки
Фахівці виділяють два способи облаштування електричної проводки фасадом:
1 – Відкритий.
2 – Закритий.
Який із варіантів вибрати, залежить від того, які передбачаються подальші умови використання дроту, а також від типу дроту та матеріалу поверхні, на якому планується класти провідник.
Зокрема, чи є декоративне оздоблення (штукатурка) на стіні, з чого виконані стіни – бетон, дерево, камінь та інше. Відповідно до матеріалів вибираються подальші норми електромонтажу.
Кабель по цегляних, кам’яних чи бетонних поверхнях, як правило, прокладається відкритим способом. Зокрема, якщо використовується кабель ВВГ чи броньований провідник. Для монтажу застосовуються металеві короби, що дозволяє зробити всю конструкцію максимально надійною та зручною в експлуатації, захищаючи від будь-яких механічних впливів. Якщо відомо, що у процесі експлуатації ризик механічного пошкодження відсутня чи мінімальний, можна використовувати звичайну гофровану трубу з ПВХ.
Кабельно-провідникова продукція кріпиться на фасад з мінімальним кроком відступу 35 см під час проведення на горизонтальній поверхні та 50 см на вертикальній. Там, де планується згинання провідника, крок установки кріплення зменшується до 10 см.
Монтаж кабелю на дерев’яних фасадах
Дерево – естетичний та красивий матеріал, який часто використовують у будівництві заміських будинків.
Однак, у нього є один мінус – легка займистість, підвищена горючість. Тому, при прокладанні дроту на дерев’яній поверхні застосовуються суворіші правила.
Так, важливо врахувати, що:
• Не можна використовувати провід із алюмінієвими струмопровідними жилами.
• Кабельно-провідникова продукція повинна мати зовнішній негорючий шар.
• У місці введення кабелю в будинок через стіну встановлюється спеціальна втулка з негорючого матеріалу, зокрема, використовуючи товсту металеву трубу.

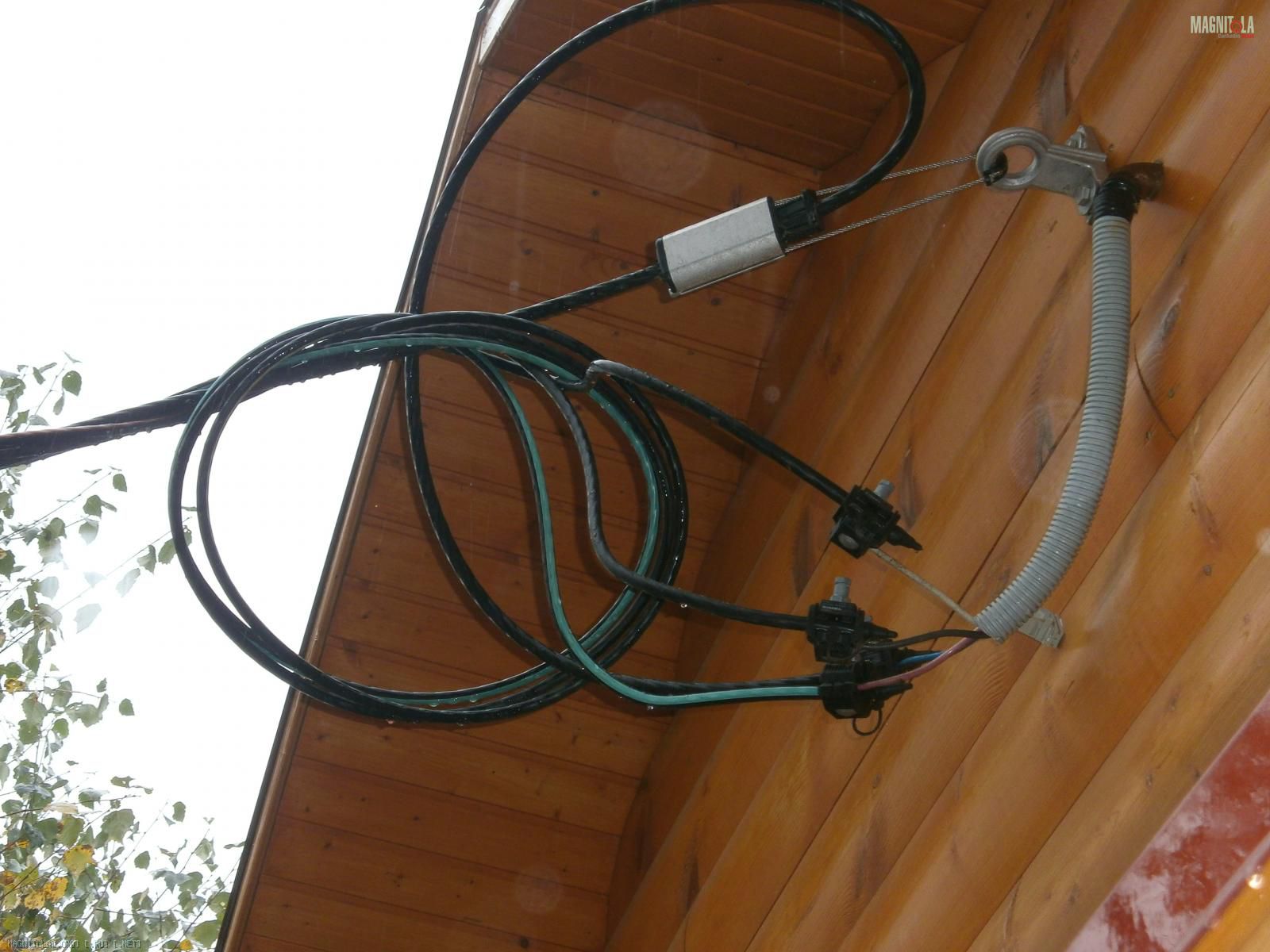

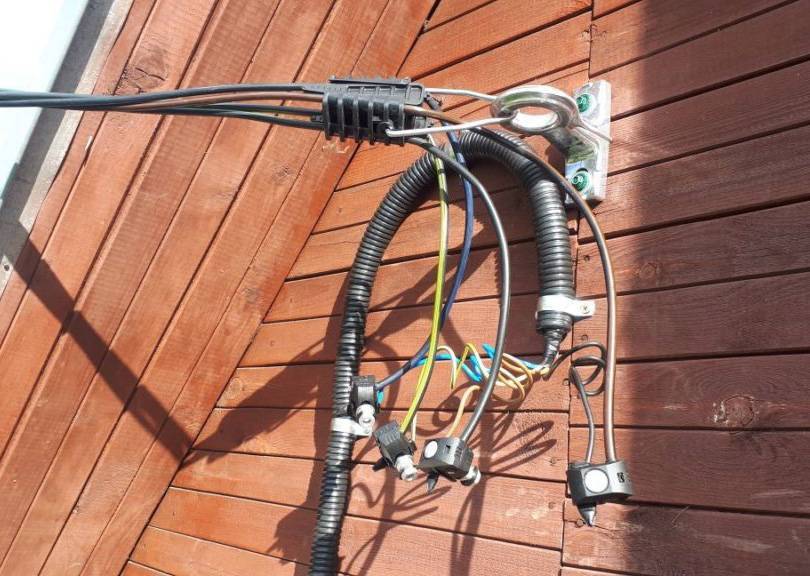

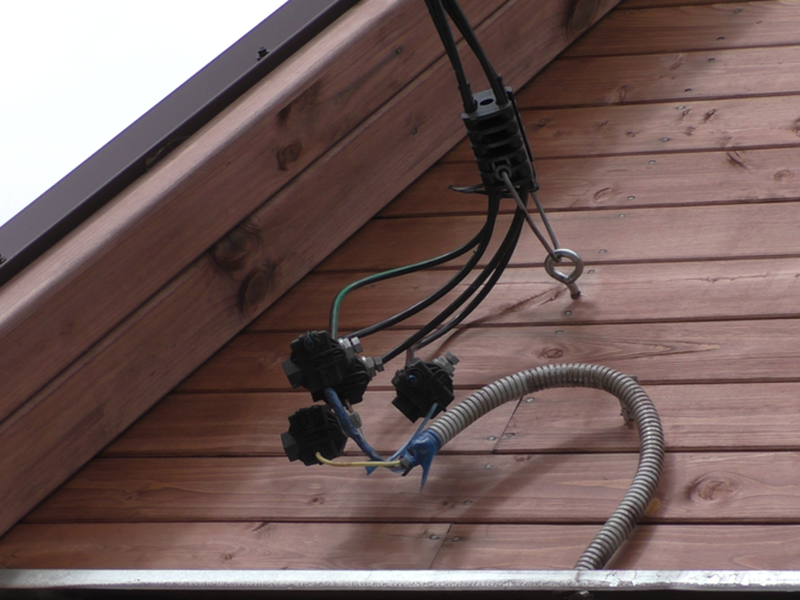

Відгалуження від основної мережі виконуються самонесучим проводом СІП.
Так як кабель з алюмінієвими жилами заборонено застосовувати на дерев’яних стінах, потрібно перед ділянкою кріплення електричної мережі до стіни запитатись до мідного дроту за допомогою герметичних затискачів.

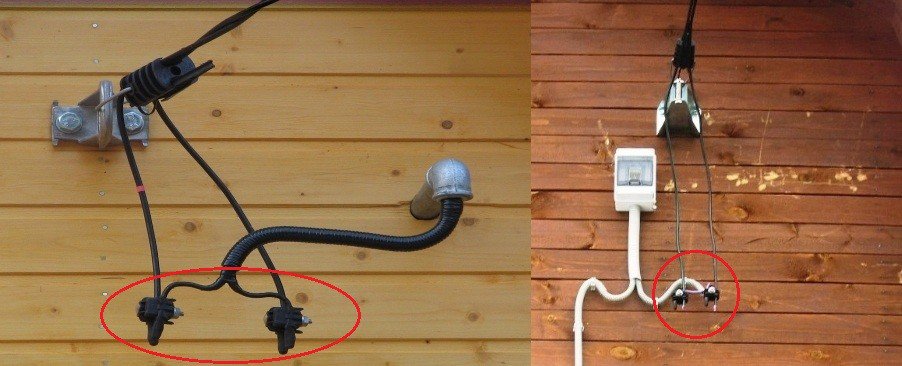

Пам’ятайте, що під час монтажу дроту СІП не можна, щоб провідник щільно стикався з деревом. Мінімальна відстань від стіни становить 6 сантиметрів, незважаючи на те, що провід поміщається в металеву гофру або металорукав.
Крім цього, здійснити монтаж електричного провідника дерев’яним фасадом можна, використовуючи кабель-канали з пластику або металу. Якщо ризики механічного пошкодження є мінімальними, допускається застосування труби з полівінілхлориду з властивістю негорючості. Однак, перед покупкою труб обов’язково переконайтеся в наявності сертифіката пожежної безпеки.
Прокладка дроту по фасаду із сайдингу
Багато сучасних заміських будинків облицьовуються сайдингом. Це популярний, бюджетний та простий в експлуатації матеріал для зовнішнього декоративного оздоблення. Він добре захищає стіни будівлі від впливу навколишнього середовища.
На думку фахівців, прокладання дроту фасадом із сайдингу досить складний процес, оскільки цей матеріал має високу горючість поряд з низькою міцністю. Наприклад, на ньому неможливо встановити деталі для кріплення провідника.
Один з найнадійніших і найпопулярніших методів монтажу кабелю на поверхні з сайдингу – заздалегідь установка кабельних магістралей і демонтаж ділянок сайдинга в потрібні місця.
Безперечно, цей варіант прийнятний далеко не завжди, тому електрикам доводиться шукати компроміси при здійсненні прокладки.
Загальні вимоги до монтажу кабелю фасадів
Важливо врахувати такі правила:
- Усі дроти укладаються паралельно прямим лініям будівлі.
- Не можна застосовувати броньований провід, у конструкції якого є волокниста горюча оболонка.
- Заборонено монтувати разом (в одному пучку) силові та інформаційні дроти. Між різнотипними провідниками дотримується відстань щонайменше 25 мм.
- Якщо монтаж кількох провідників можливий лише в одній трасі, кількість перехлестів має бути мінімальною.
Як бачите, прокладка кабелю фасадом будівель досить проста у виконанні. Найголовніше – врахувати всі вимоги та правила влаштування електроустановок.
В інтернет-магазині VSE-E ви можете придбати якісну кабельно-провідникову продукцію, системи прокладання кабелю, витратні матеріали за найкращим співвідношенням ціни та якості в Україні.
Телефонуйте на безкоштовну гарячу лінію 0 800 750 132 для консультацій щодо вибору та замовлень!
Прокладка кабеля по фасаду
Перед владельцами частных домов постоянно возникает целый ряд вопросов, которые жителю обычной многоэтажки даже не придут в голову. Один из них – как произвести монтаж силовых линий по наружной стороне дома. Это может потребоваться на этапе первичного подключения постройки к электропитанию, при установке систем кондиционирования, спутниковых антенн, видеонаблюдения, охранных комплексов и пр. На все подобные работы имеется свой норматив и положения ПУЭ, которые мы сегодня и рассмотрим.
Для многих неочевиден вопрос: зачем вообще тянуть проводку по зданию, если это можно сделать при помощи нескольких столбов и воздушной линии? На самом деле, это всего лишь один из способов оптимизации и удешевления путей пролегания ЛЭП. Потребность в прокладке кабелей по фасаду может возникнуть не только на дачах и в частных секторах. Даже в основной части города бывают ситуации, когда прокладка по воздуху не является оптимальным решением.
Она потребует затрат на проектирование линии, на установку опорных столбов, на дополнительный метраж кабеля, на получение разрешений и пр. Кроме того, достаточно большой участок сети воздушных линий в черте города может потребовать организации отдельного освещения, монтажа фонарных столбов и множества других затратных и длительных мероприятий.
В частном домохозяйстве повод зачастую гораздо более приземлённый. К примеру, магистральная ЛЭП расположена с одной стороны дома, а распределительный щиток в доме по каким-то причинам пришлось расположить с противоположной. Ставить на собственном участке несколько столбов не только дорого, неудобно и нерационально с точки зрения задействования свободной площади, но и просто неэстетично. Вот потому проводом и обходят строение по периметру. Ещё один вариант – точка подвода кабеля от магистрали слишком высоко или немного в стороне от щитовой на той же стене. Разумеется, прокладывать линию соединения придётся как раз по этой плоскости, ведь перенос щитовой на высоту второго этаже или более невозможен по самой логике организации электропроводки.
Согласно ПУЭ, кабель или провод допускается прокладывать открытым и закрытым способами. Выбор следует производить на основе детальной информации о конкретном случае: типовых погодных условий региона, материалов, из которых сложена стена, марки проводника и особенностей будущей линии. Обычно решающую роль играет именно тот факт, какие материалы были использованы для возведения наружной стены. Выбор стоит между кирпичом, песчаником, разновидностями бетона, древесиной, а также способом отделки сайдингом. На каждый из упомянутых случаев существует собственный норматив.
Проводка по разным поверхностям
1. Кирпич, камень, бетон
На улице было бы крайне удобно визуально контролировать целостность проводов, однако прокладывать их в полностью открытом виде можно только при наличии изоляции, которая имеет высокую стойкость к ультрафиолетовому излучению. Проблема в том, что подобных изделий не так много, и все они практически не применяются в частных домохозяйствах.
На практике наибольшей популярностью пользуется самонесущий изолированный провод (СИП), который хоть и устойчив к солнечному излучению, но имеет свою специфику, а также ВВГнг-LS, который хорош всем, но совершенно не устойчив к УФ-лучам.
СИП можно спокойно протягивать по фасаду здания с использованием системы «дюбель-хомут» или других направляющих. Умеренное прилегание кабеля к стене обеспечивает требуемую защищённость проводника и гарантирует его сохранность в случае сложных погодных условий.
ВВГнг-LS принято защищать от окружающей среды при помощи электротехнического короба из металла, а при минимальной вероятности серьёзных механических воздействий – даже в гофре из ПНД или ПВХ. Первая отличается чёрным цветом и более высокой плотностью стенки, а вторая легче, но не всегда может в должной мере выдерживать нагрузку солнечным излучением. Крепление осуществляется точно так же, как в предыдущем случае. Если в качестве кабель-канала применяется металлорукав, его можно притягивать к стене металлическими пластинами или обвязывать проволокой.
Важно отметить, что залогом правильности проводки будет служить не только защита кабеля, но и надёжность его закрепления. Идеальный вариант – крепить горизонтальные участки каждые 35 см, вертикальные – каждые полметра, а места с изгибом провода – в точках, отстоящих друг от друга почти на целый метр, чтобы дать изделию возможность равномерно и плавно изогнуться. Вместе с тем, всегда следует следить, не является ли частота крепления недостаточной для конкретных условий. Если это так, всегда лучше зафиксировать кабель дополнительно.
Отдельно следует сказать, что самым технологически корректным способом прокладки по кирпичу и бетону для подобных ситуаций будет заложение магистрали в штробе. В идеальной ситуации силовая линия помещается в штробу, коммутируется, а затем закрывается подходящей по типу штукатуркой для наружных работ. Такой подход не используется только в силу своей дороговизны, длительности и многоэтапности монтажных работ.
2.
Древесина
Куда более капризным материалом во многих смыслах является древесина. Очевидно, что она гораздо более горюча, чем прочные кладочные материалы, а потому и условия прокладки проводов будут заметно строже. Даже линия питания уличного светильника на крыльце мало отличается от иных случаев, но нюансы прокладки магистралей всё равно разнятся.
При планировании прокладки проводов по деревянной стене необходимо соблюдение двух ключевых правил: использование только негорючих оболочек и ввод кабеля в дом через гильзу из толстостенного металла. Обеспечить реализацию обоих пунктов не очень сложно, однако сроки монтажных работ в подобном случае немного возрастают.

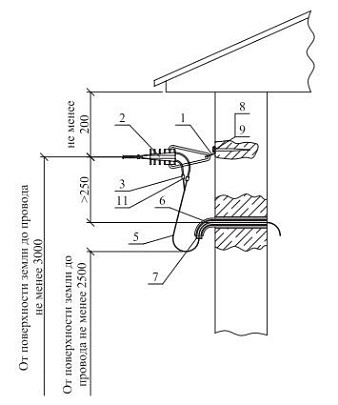

Зачастую питание к частному дому от ближайшей линии электропередач подводится с использованием СИП. Данный провод имеет алюминиевые жилы и подверженную горению оболочку, из-за чего его запрещается применять для проводки вдоль деревянных поверхностей. В связи с этим, очевидна необходимость перейти с алюминия на медь перед прокладкой линии вдоль стены.

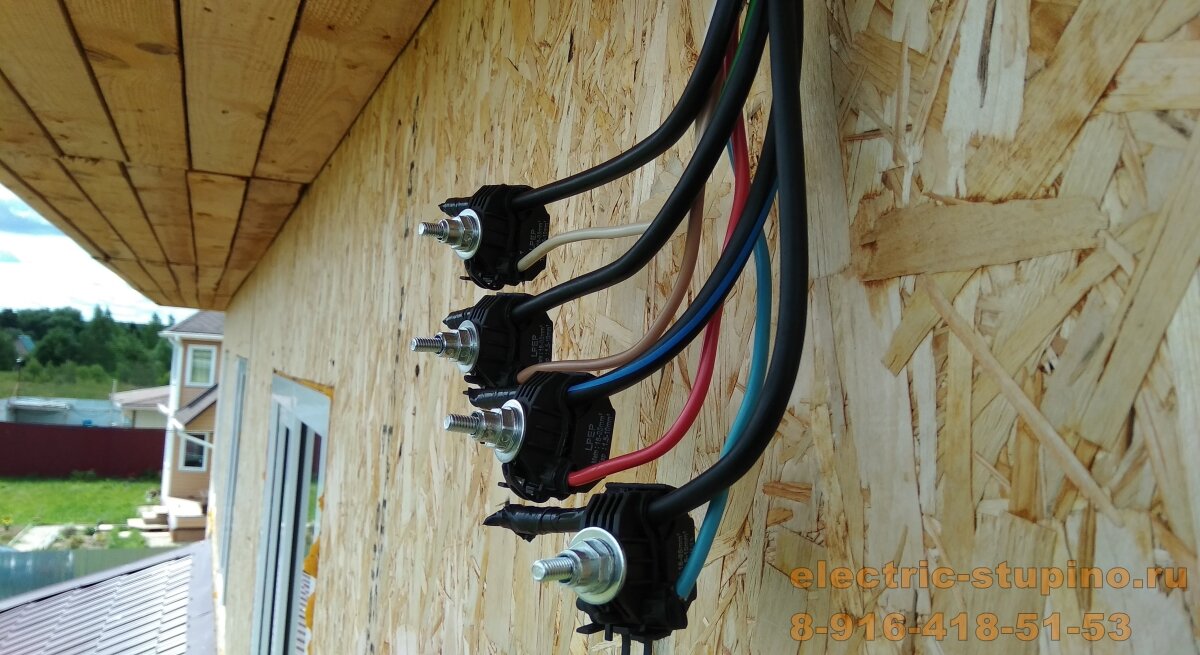

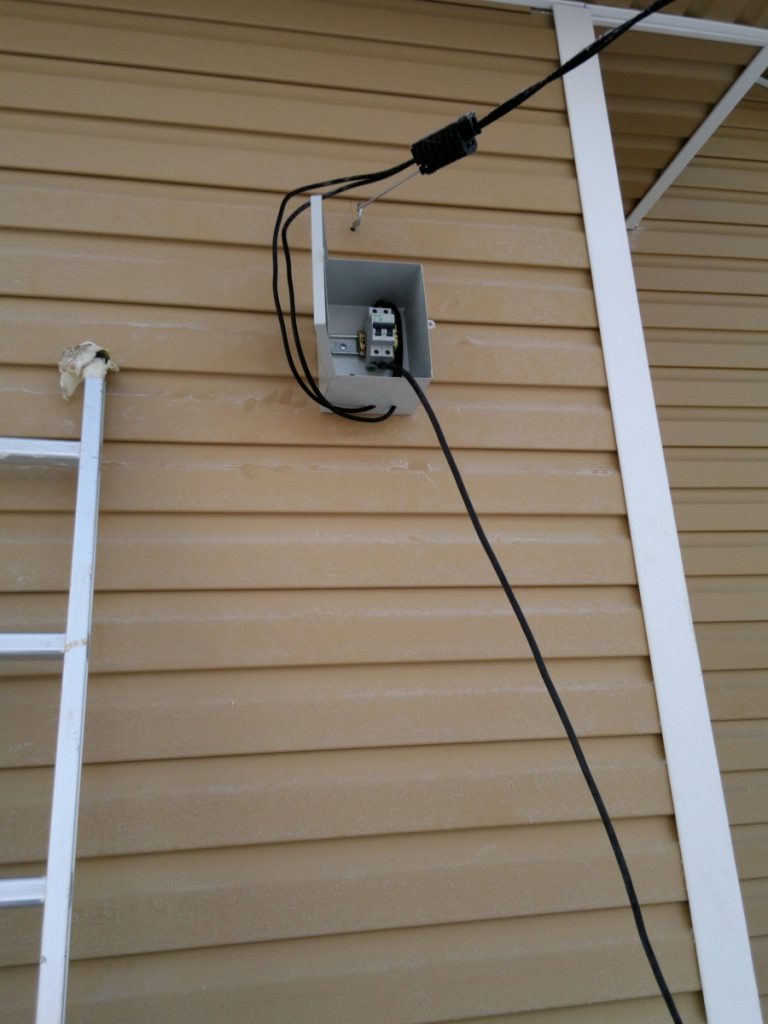

Сделать это можно в специальной монтажной коробке, которая является первой точкой касания провода и постройки, или с применением специальных герметичных зажимов, позволяющих производить коммутацию разноплановых проводников прямо «в воздухе». Следует отметить, что СИП нельзя располагать вплотную к обшивке стены: между ним и домом должно соблюдаться расстояние не менее 6 см, даже при условии, что всё сделано по технологии и проводник заводится в металлорукав или гофрированную трубку.
Основную часть уличной проводки по фасаду можно укладывать в кабель-канале из металла или пластика. Если нет повода опасаться механических раздражителей или вредоносного ультрафиолета (например, проводка под широким навесом с теневой стороны здания), допустимо использование ПВХ-гофры или самого простого металлорукава. Важно обращать внимание только на то, чтобы полимерный кабель-канал имел сертификат пожарной безопасности.
Шаг крепления силовой линии к опоре определяется диаметром кабеленесущей системы: гофра сечением в два сантиметра фиксируется в точках на расстоянии в один метр друг от друга, диаметром 4 см – с интервалом в 1,6 м, канал на 7,5 мм можно крепить отрезками не чаще 2,3 м.
Разумеется, эти данные являются лишь опорными: в реальной ситуации особенности самой стены, её изгибы или нюансы окружения могут повлиять на частоту точек крепления. Увеличение жёсткости линии по желанию мастера или заказчика не является нарушением.
Ввод кабеля в дом, как и в случае с бетонной или кирпичной стеной, следует осуществлять при помощи толстостенной трубы. Чем толще питающий провод, тем выше обязана быть толщина стенки вводной втулки. При этом её внутренний диаметр должен разумно сочетаться с сечением кабеля: последний не имеет права чересчур сильно болтаться в отверстии или туго в него входить.
3. Сайдинг
Наибольшую сложность представляют монтажные работы по поверхностям, облицованным сайдингом. Используемые здесь материалы обычно демонстрируют высокую горючесть, а прочность конструкции не позволяет фиксировать кабельные линии путём притягивания дюбель-хомутом к основе. Минимизировать усилия можно посредством своевременной прокладки питающих коммуникаций – до установки сайдинга, прямо по фасаду и стенам под ним.
Производя монтажные работы раньше отделочных или частично демонтируя плиты сайдинга, мастера не только оптимизируют работы, но и увеличивают надёжность конструкции. Тем не менее, в реальной жизни шансы, что ситуация сложится удачно, не очень велики, и работать им приходится с тем, что уже имеется на объекте.
Упомянутые ранее сложности дополняются также тем, что необходимые работы трудно произвести в рамках нормативов. Первоочередной вопрос в данном случае – надёжное крепление. Если в кирпич или бетон можно вогнать дюбель, а затем завернуть в него крепёж любого типа, то с сайдингом всё сложнее. Здесь как минимум потребуется такой тип фасадного крепёжного комплекта, который позволяет не продавить сайдинг, проходя через него, а также отодвинуть кабель от обшивки на необходимую дистанцию. Для кирпича подходят крепления типа SF 10, а для деревянных стен – обычный резьбовой крюк или кольцо.

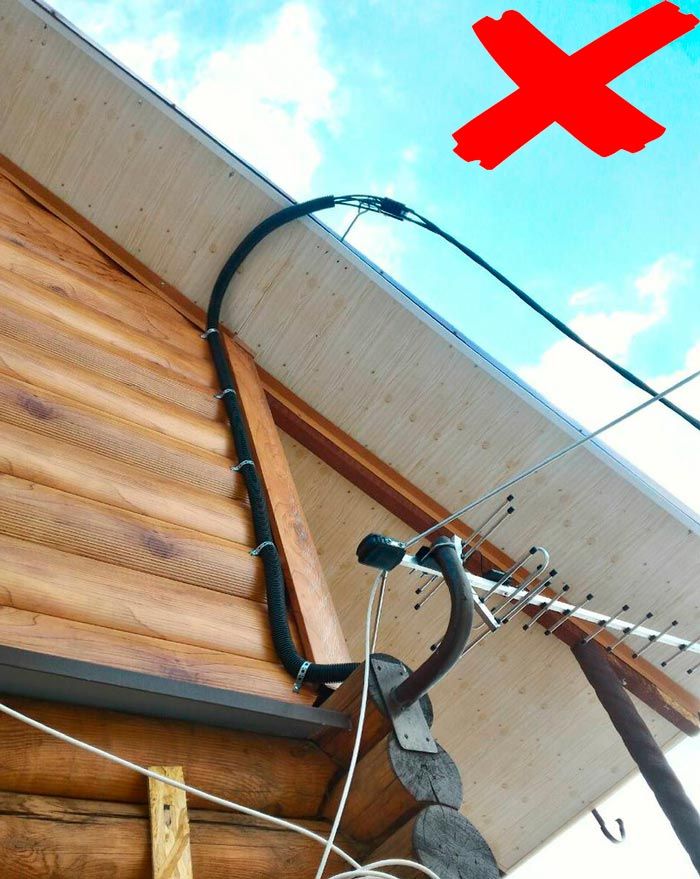

Если вдоль фасада из сайдинга прокладывается СИП с горючей оболочкой, он должен быть отодвинут от отделки минимум на 6 см.
Это правило необходимо соблюдать, даже если провод протянут в металлорукаве или гофре. Пожарная опасность при указанном сочетании материалов возрастает, а потому пренебрегать упомянутыми требованиями настоятельно не рекомендуется.
Правила и требования к фиксации силовых линий
Чтобы наружная проводка на стенах здания смотрелась органично, была проложена надёжно и безопасно, существует ряд правил. К примеру, наиболее правильным будет располагать все магистральные линии параллельно архитектурным элементам постройки. При необходимости это позволит организовать наружную подсветку строения системой прожекторов или адресную с использованием гибкого неона, а силовые линии не будут портить впечатление.
Запрет налагается на применение бронированных кабельных изделий, которые имеют волокнистое покрытие из горючих материалов. Кроме того, не следует монтировать друг вблизи друга все типы проводных коммуникаций.
Телефонная линия, витая пара интернета, кабель от спутниковой антенны и пр. должны находиться на некотором расстоянии от силовой магистрали. При невозможности избежать перехлёстов между одним или разными типами коммуникаций, число и площадь таких участков необходимо минимизировать. Минимальный зазор между пучками силовых и информационных проводов составляет 2,5 см, оптимальный – 5-7 см.
Кроме того, необходимо придерживаться интервалов между проводами и структурными элементами здания.
Горизонтальные линии следует размещать на расстояниях, не менее:
- над проёмами (окна, входные и балконные двери) – 30 см;
- под проёмами и карнизами (балконная плита, край крыши) – 50 см;
- от уровня грунта – 2,75 м и более.
Вертикальные линии должны находиться на расстояниях, не менее:
- от наружного угла здания и любой поверхности – 6 см;
- от окна – 50 см;
- от балконной или входной двери – 1 м.
Важно, чтобы кабель не испытывал чрезмерного натяжения или передавливания, не подвергался ненужной сторонней нагрузке.
Все места соединений должны быть хорошо заизолированы и также предохранены от внешних факторов, а металлические элементы конструкции следует защищать от коррозии. В сущности, перечисленные здесь требования и нормативы не являются сложными для понимания или трудновыполнимыми на практике. Все они разумно сочетаются с техникой безопасности, защитой жизни и имущества человека.
