Прокладка кабеля по фасаду зданий

Все операции по монтажу электропроводки должны строго соответствовать всем пунктам ПУЭ. Правила, предусматривающие множество нюансов, распространяются и на кабель по фасаду здания. Процесс электрификации частного или многоэтажного строения содержит особенности, незнание которых не позволит выполнить работы правильно.

Случаи применения наружной проводки и общие требования к ее организации

Проложить кабель по фасаду здания может потребоваться в нескольких случаях. В многоквартирных домах наличие внешней проводки требуется для последующего размещения бытовых кондиционеров, телевизионных антенн, устройств видеонаблюдения. Подобного рода работы необходимы и в процессе организации ЛЭП – обойти стоящее вдоль линии здание другими способами на практике сопряжено с большими затратами и сложностями. В частной застройке зачастую магистральные линии и распределительный щит находятся по разные стороны дома, и наиболее удобным способом обеспечения подачи электроснабжения служит прокладка кабеля по фасаду.

К основным требованиям монтажа относится соблюдение расстояний:

при размещении провода над дверями и окнами от них нужно отступить минимум на 30см;
при протягивании линии под балконами и окнами требуется соблюсти расстояние в 50см;
располагая кабель сбоку – отступить на полметра от окон и на метр от края двери или балкона.

Протягиваться внешний кабель на фасаде дома должен исключительно вдоль архитектурных линий строения. Не допускается использование элементов, оснащаемых воспламеняемым покрытием. В пучке не должно содержаться одновременно проводов силового и телефонного типов – по техническому регламенту их располагают в отдалении друг от друга на 25мм. Размещение нескольких проводников должно сопровождаться наименьшим количеством перехлестов.

Правила монтажа проводки в различных материалах стен

В процессе важно придерживаться стандартов и норм, приведенных в правилах устройства электроустановок. Это гарантирует последующую безопасность, удобное проведение ремонта и обслуживания. Протягивать кабель по фасаду здания ПУЭ регламентирует в строгом соответствии с проектом – поэтому предварительным этапом всегда выступает его составление. В документе должны быть приведены все особенности маршрута прокладки электрики и указаны архитектурные элементы внешней стороны здания.

При работе с фасадами из кирпича или бетона учитывается качество всех участков поверхности. Рекомендуется производить монтаж кабеля по фасаду с его размещением внутри гофрированных либо стальных оболочек. Это снизит риск проникновения в дом воды или огня.

Осуществление совместной укладки слаботочных и силовых кабелей сопровождается следующими правилами и требованиями:

Применение дополнительной защиты в виде бронированных кабелей на всех опасных участках.
Обеспечение максимально плотного введения провода в стены с использованием подходящей по параметрам гильзы.
Соблюдение установленных нормативов в исполнении отверстий.
Организация защиты электрической сети с помощью гофры.

Начинается прокладка кабеля по фасаду здания с определения места для отверстия. Диаметр выполняется с учетом размеров провода и гофры. Использование гильзы сопровождается необходимостью запаса – для обеспечения свободного прохождения провода внутри трубы. Укладка производится в штробах, их подготовка может осуществляться различными строительными инструментами и оборудованием.

В процессе организации электропроводки в деревянных стенах допускается прибегать к открытым либо закрытым техникам. Наиболее распространенным считается открытый – он характеризуется лучшей безопасностью и простотой доступа к любому отрезку линии. В дальнейшей эксплуатации это сократит сроки ремонта или замены поврежденной проводки. А широкий выбор современных кабелей-каналов позволит подобрать нужные габариты и создать эстетичный внешний вид.

Первым этапом работ выполняется монтаж всех компонентов – защитных автоматов, выключателей, коробок и розеток, светильников. Все элементы связываются кабель-каналом, после чего в него размещается провод. Деревянные поверхности стен диктуют необходимость применения кабеля, оснащенного двойной изоляцией. Материал не поддерживает горение, а в случае возникновения пожароопасной ситуации – не выделяет дым. Крепеж выполняется болтами, металлические составляющие подлежат обязательному заземлению.

Допущенные в ходе монтажа ошибки могут сулить негативные последствия – нарушить работу подключенного оборудования и приборов, вызвать возгорание или привести к поражению жильцов электрическим током. При выборе метода прокладки провода учитываются условия эксплуатации, тип кабеля и материал стеновых поверхностей. В зависимости от того, по каким именно стенам укладывается кабель по фасаду здания нормы ПУЭ различаются – отдельные правила регламентируют работу с поверхностями из дерева, камня, кирпича или бетона.

Перед тем, как приступать к любым работам по электрификации, важно получить грамотную консультацию профессиональных специалистов. Обратиться за помощью можно к сотрудникам нашей компании – они подробно объяснят все нюансы и требуемые этапы монтажа, заострят внимание на правилах и нормах действующих стандартов. А также порекомендуют лучшие материалы и оборудование, исходя из конкретной ситуации.

Тянем провод от столба к дому: что нужно знать Статьи

Такелажные приспособления

Как выбрать шланг для полива и дачного водопровода

Дюбели нейлоновые

Распорные анкеры

Светотехника, которая сделает вашу жизнь лучше

Все статьи…

Для подключения потребителей — частных домов, гаражей, коммерческих и промышленных объектов — к линиям электропередач “по воздуху” используют самонесущий провод СИП 4, а также аксессуары для его растяжки, монтажа и создания ответвлений.

Как правило, подключение к электросетям производят представители электроснабжающих организаций. Но необходимые материалы и комплектующие обычно приобретаются за счет заказчика.
У вас есть возможность приобрести провод СИП и арматуру для его монтажа производства IEK и ENSTO в магазинах «Метизы». Переплачивать не придется. Вся продукция строго соответствует техническим требованиям энергоснабжающих организаций и предлагается по разумным ценам.

CИП
СИП расшифровывается как самонесущий изолированный провод. Такой провод предназначен для воздушных линий электропередач, состоит из нескольких токонесущих алюминиевых жил в плотной изоляции из полиэтилена, которая не стареет под воздействием солнечного ультрафиолета, не “дубеет” на морозе и на нее не налипает наледь.
В свою очередь, подключение, выполненное проводом СИП, долговечно, надежно и при правильном монтаже безопасно. При монтаже воздушных электролиний могут использоваться несколько разновидностей провода СИП.

При этом в проводах СИП-1, СИП-2 и СИП-3 имеется несущая алюминиевая жила со стальной “струной”-сердечником.
Провод СИП-4 не имеет такой “струны”, он предназначен для монтажа по фасаду и создания абонентских ответвлений.

Какой провод покупать
Для подключения бытовых потребителей к однофазной сети используют двужильный провод СИП-4 с сечением токонесущих жил 16 мм, для трехфазных сетей 380V — четырехжильный провод СИП-4 4Х16А такого же сечения.
Максимальный пролет (расстояние от столба до точки присоединения на фасаде для такого кабеля) — 25 м. Для большинства абонентских подключений этого достаточно.

Если расстояние больше, электроснабжающая организация, скорее всего, потребует установить дополнительную опору (столб).

Сколько покупать провода
Столько, сколько вам требуется по проекту плюс обязательный запас на провисание и монтажные концы. На протяженные линии закладывают до 10% запаса.
Но в нашем случае это не вполне корректно. Например, если проектное расстояние от столба до точки ввода 8-10 метров, то метрового запаса (10%) — на все про все точно не хватит. Во-первых, фактическое расстояние может быть чуть больше “проектного”, во-вторых, часть провода пойдет по фасаду к точке подключения. Поэтому в любом случае предусмотрите запас 3-4 м. Тем более что СИП 4 — самый демократичный по цене провод.

Важно! Провод СИП предназначен исключительно для воздушных электролиний. Прокладка такого провода внутри здания и в подземных кабельных трассах не допускается.

Арматура для подключения к электролинии
Для подвешивания провода к электролинии потребуются анкерные зажимы и анкерные кронштейны.

Бывают зажимы для двухжильного провода, например, зажим анкерный Ensto SО157.1 для 2-жильного СИП 16-35мм2 и четырехжильного провода, например, зажим анкерный Ensto SО158.1 для 4-жильного СИП 16-35мм2. По конструкции они почти не отличаются.

Для абонентских подключений обычно используют такие зажимы: зажим анкерный IEK ЗАБ4*16-25 для 2/4-жильного СИП. Заклинивающая часть такого зажима нежно, но надежно обхватывает изоляцию натянутого провода.

Анкерные зажимы имеют петлю из стальной проволоки, по форме напоминающую канцелярскую скрепку — она предназначена для подвешивания на кронштейны. Петли держат провод надежно, но при нештатной ситуации (например, при падении дерева на провода) они просто отстегнутся, не позволяя проводу утащить за собой столбы и кирпичи из фасада.

Конструкция кронштейна зависит от материала, к которому вы собираетесь его крепить. Например, на деревянные конструкции кронштейн крепится посредством сантехнических болтов, для стен из газобетона или кирпича могут использоваться анкерные болты или химические анкеры.

Бетонные столбы сверлить нельзя, поэтому к ним монтажные кронштейны плотно притягиваются бандажной лентой, например, лента бандажная 25 метров COT37, которая фиксируется специальными монтажными скрепами, например, скрепа бандажная СОТ36. Такое крепление достаточно, чтобы удерживать натянутый провод, но оно не приведет к повреждению опор при незапланированных нагрузках на отрыв.

Заводим провод в дом
Важно помнить, что провод СИП — алюминиевый, а его изоляция — горючая. Такой провод не предназначен для прокладки в помещениях. Вся электропроводка в доме выполняется силовым кабелем.
То есть соединять алюминиевые и медные провода вам придется “на улице”.

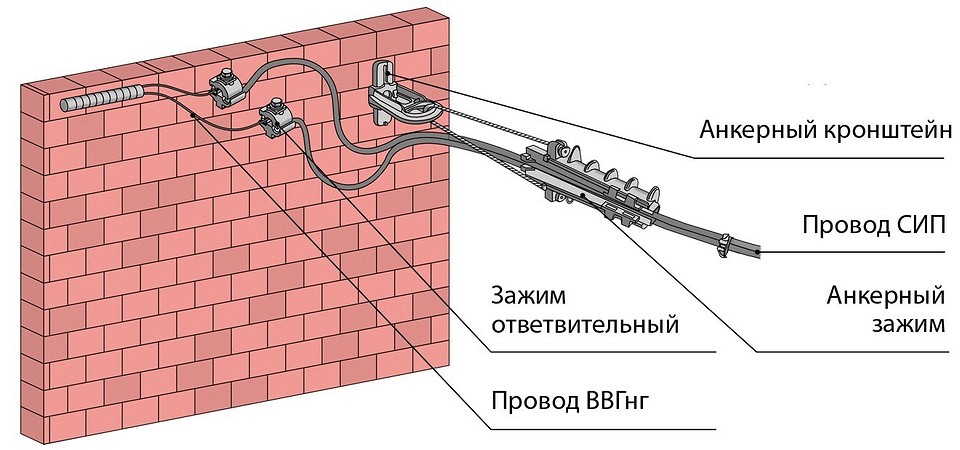

Технически для “перехода с алюминия на медь” вы можете использовать подходящие типы ответвительных зажимов, предназначенных для соединения кабеля (см. ниже).
Но если щиток с электросчетчиком расположен в доме, такой способ присоединения, скорее всего, не устроит представителей энергоснабжающей организации — поскольку он даст возможность подключаться к проводам, минуя узел учета.

Самый правильный вариант подключения СИП-провода — установка пломбируемого уличного щитка с вводным автоматом соответствующего номинала.

Далее возможны два варианта: счетчик в том же уличном щитке или в другом, распределительном, который расположен в доме.

Также возможен вариант присоединения, когда щиток со входным автоматом и счетчиком устанавливается на столбе. Как правило, именно на таком варианте чаще всего настаивают энергетики.
Способ подключения и используемые для монтажа изделия те же. Но провода СИП-4 придется покупать на несколько метров больше.
При таком подключении абонентский СИП со столба “ныряет” в щиток с вводным автоматом и счетчиком, далее — после счетчика — “забегает” обратно на столб и также, с использованием упомянутых кронштейнов, зажимов и бандажной ленты, “бежит” к вашему дому.
Но в любом случае ТУ на сей счет должна выставлять энергоснабжающая организация.

Да будет ток!
Итак, когда линия собрана, а провода натянуты, осталось только подключиться к электролинии. Подключение должно производиться профессионалами, имеющими соответствующую группу допуска.

Зажимы ответвительные, например, зажим ответвительный Ensto SLIW52 прокалывающий магистраль 16-150мм2 отпайка 1.5-16мм2 герметичный предназначен для присоединения абонентских ответвлений к линии электропередач. Для двухпроводного подключения (220V) потребуются два зажима. Для четырехпроводного (380V) — четыре. Подключение производится очень просто: электрик забрался на столб, накинул зажим на провод магистрали, вставил в него провод, ведущий к вашему дому, закрутил зажимную гайку. Обесточивать линию и отключать на время работ по подключению свет во всем дачном массиве не потребуется. Конструкцией такого зажима предусмотрено, что при затягивании изоляция проводов прокалывается, а место контакта заполняется контактной смазкой.

Теперь вам достаточно включить вводной автомат и можно подключать любые электроприборы — ток побежит по проводам.

Присоединяйтесь

metizi.com

Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.

Прокладка проводов в SIP – заботы домовладельца

После установки, структурно-изолированные панели / 3 комментария / Электрика, Электропроводка

Когда вы строите дом с традиционным каркасом, вы не задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о достаточном количестве розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2×4. Прокладка проводов в SIP-панелях требует немного больше предварительного планирования.

Люди, которые строят дома из деревянного каркаса с SIP, должны быть немного более активными, чем люди, строящие дома из бревен. Причиной для беспокойства являются закрытые панели, используемые для создания внешних стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с твердым сердечником являются основным материалом, используемым для наружных стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку. Они готовы к установке и установке по прибытии, поэтому любая работа по индивидуальному заказу выполняется на предприятии производителя.

Как провести провод через стену SIP?

Поскольку SIP представляют собой твердую изоляционную пену, окруженную жесткими панелями, это не так просто, как взять Sawzall и прорезать отверстие в гипсокартоне. Вы должны отметить на своем электрическом плане расположение всех розеток, осветительных розеток и выключателей, соединений проводки, телефонной розетки, розеток кабельного телевидения и компьютерных цепей.

Производитель ваших SIP-панелей будет использовать эту информацию для размещения кабелепроводов и расположения электрических коробок на стеновых панелях вашего дома. Горизонтальные каналы обычно размещаются на стандартной высоте выключателей и розеток.

В зависимости от конструкции производителя вертикальные канавки могут проходить через тело панелей или располагаться вблизи края панели. Эти горизонтальные и вертикальные кабелепроводы позволяют электрику прокладывать провода по периметру конструкции и прокладывать проводку с одного этажа на другой.

Если у вас есть особые потребности, вы должны обсудить свой план со своим подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом реализованы во время строительства ваших SIP.

Поскольку все панели предварительно изготавливаются до того, как они будут доставлены на вашу рабочую площадку, рекомендуется не усложнять внешние стены. Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кода.

Попробуйте разместить свои каналы на других уровнях дома через обычные внутренние стены и полы. Возможно, вы захотите рассмотреть стену с обычным каркасом, на которой расположен электрический щит. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на изолирующий фактор SIP?

Изолирующие свойства панелей SIP делают их очень привлекательной альтернативой для строительства. Однако, когда вы ставите под угрозу твердое ядро, вы снижаете изоляционную способность материала. Часть работы заключается в том, чтобы убедиться, что после завершения проводки дорожки и пустоты заполнены пеной. Это восстанавливает R-фактор и гарантирует, что у вас будет правильно изолированный дом.

Этот этап в строительстве дома как бы невидим. Это область, в которой можно сделать плохо или не сделать вообще, и на первый взгляд никто не мудрее. Изоляция этих каналов требует много времени и дополнительных трудозатрат для установщика. Вы и ваш подрядчик должны внимательно следить за тем, чтобы все полости были должным образом заполнены пеной после протягивания проводов и завершения электромонтажных работ.

Прокладка проводов в SIP-панелях — минимизация потребности в электричестве к наружным стенам твой дом. Несмотря на то, что ваш деревянный каркасный дом имеет специально построенные наружные стены, ваши внутренние перегородки представляют собой стандартную конструкцию 2×4. Исключив все требования к электропитанию вашей SIP-стены, кроме основных, вы сэкономите время, труд и деньги.
Подумайте о своих будущих потребностях, пока вы планируете свой план электроснабжения. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем потом. Не пренебрегайте своими будущими целями, урезая текущий бюджет. Планируйте хорошо и планируйте с умом.
Здание со структурно-изолированными панелями … или SIP
Мы строим CHouse Modern с использованием структурно-изолированных панелей или SIP, как их обычно называют. SIP – это высокоэффективная строительная система, в которой внутренняя структурная часть стены собирается как сэндвич с мороженым, используя 7/16-дюймовый слой ориентированно-стружечной плиты (OSB) в качестве внешней стороны сэндвича, а в нашем случае 5 Внутренняя полость на 1/2 дюйма заполнена пенопластом, который будет мороженым. Звучит хорошо, не так ли?
Строительство с такой системой имеет несколько преимуществ, в том числе:
Отличные тепловые характеристики – минимальные тепловые мосты за счет устранения традиционного деревянного каркаса 2×6 при 16″ o.c.
Integral Insulation – твердая сердцевина из пенополистирола (EPS) со значением R 3,8/дюйм
Малоотходное производство (заводская сборка) – панели предварительно проектируются и производятся в контролируемой среде
Метод быстрого строительства – монтаж панелей оценивается в 3 раза быстрее, чем традиционный каркас
Воздухонепроницаемость – меньшее количество стыков и обшивка OSB с двух сторон позволяют значительно более плотно собрать здание
Снаружи Утечка воздуха в дом или инфильтрация воздуха являются причиной 40 процентов потерь тепла или охлаждения в среднем доме. Почти в любой статье, посвященной энергоэффективному строительству, вы читаете, насколько герметичен дом для утечки воздуха, и это является важным фактором в конечных тепловых характеристиках. Чтобы дать вам представление, в сравнительном тесте, проведенном Национальными лабораториями Ок-Риджа (многопрограммная национальная научно-техническая лаборатория, управляемая Министерством энергетики США), исследователи построили два идентичных дома площадью 2600 кв. футов, один из которых сделан из SIP и один с обычным деревянным каркасом и изоляцией из стекловолокна. Исследовательский дом SIP был в пять раз более герметичным, чем комната с деревянным каркасом, если судить по тесту двери с воздуходувкой.
Я также признаюсь, что обычно называю их «SIP-панелями»… что немного похоже на «банкомат». Я знаю, что буква «P» в слове «SIP» означает панели, так что это все равно, что говорить «панели со структурной изоляцией». Просто сообщаю вам заранее, чтобы вы не чувствовали необходимости поправлять меня в следующий раз, когда мы будем говорить о глотках за пивом.
Каждая панель проекта была представлена серией трехмерных изображений, что позволило нам быстро просмотреть проект на наличие ошибок. Изображение выше является лишь одним из нескольких изображений, которые мы получили, вы можете увидеть, как дом собирается вместе, используя несколько отдельных панелей. [ щелкните изображение, чтобы увеличить его]
Это разрез одной части дома, на котором показаны вертикальные размеры и является ключевой картой, которая ссылается на другие увеличенные подробные чертежи. Я должен отметить, что это не один из наших рисунков, который был просто превращен в рабочие чертежи, MM&I создал этот рисунок. Может быть, некоторые коллеги-архитекторы, которые могут читать, могут понять, почему это так важно — слишком часто продавцы берут наши чертежи, просто добавляют к ним примечания и возвращают их нам как рабочие чертежи… на самом деле это не так. [ нажмите на изображение, чтобы увеличить]
Это высота, которая содержит много информации – она идентифицирует штробы (для электрических проводов), прижимные ремни, контроль размеров, перемычки, габаритные размеры панели и черновые проемы для окон и двери. Вы также можете видеть, что каждая отдельная панель имеет свое буквенное и цифровое обозначение. Когда монтажная бригада SIP прибывает на место, они раскладывают все панели по всей площадке и ставят их для быстрого доступа и сборки. [ щелкните изображение, чтобы увеличить]
Думаете, я шучу, когда говорю, что они разбросаны «по кругу»? Несмотря на то, что этот дом не является смехотворно большим (всего менее 4000 квадратных футов), SIP буквально лежали штабелями почти на каждом доступном участке земли.
На изображении выше вы можете видеть OSB толщиной 7/16″, ламинированную на пенопласт (пенополистирол или EPS). Выступ, который вы видите, нужен для того, чтобы панели совмещались и правильно сидели на подоконнике. Что такое подоконник? Перейти к следующему изображению…
На этом изображении подоконная плита – на самом деле двойная подоконная плита – закреплена на нашей бетонной плите после натяжения. Это обработанные 2x, которые прикручены анкерными болтами к плите. Причина, по которой их две, заключается в том, что вы не хотите, чтобы OSB сидела прямо на бетонной плите. Вода и OSB не очень любят друг друга, и первая плита порога удерживает SIP от земли на 1 1/2″ … вторая, чуть меньшая в 2 раза, входит в канал пенополистирола, который мы видели на предыдущем фото. Вы также можете видеть, что стыки между двумя пластинами порога заделываются герметиком, чтобы создать более плотное уплотнение (он также очень липкий).
После того, как все пороги установлены, достаточно просто установить нужный SIP на место. Хотя для перемещения этих панелей на место может потребоваться несколько архитекторов (см. предпоследний пункт списка), обычно только два обычных подрядчика могут без проблем перемещать их. [ щелкните изображение, чтобы увеличить его]
Вот законченный взгляд на SIP, установленный на двойном подоконнике… теперь это имеет смысл, не так ли?
Для установки действительно больших панелей использовался вилочный погрузчик. У вас могут быть отдельные SIP размером 8 футов на 24 фута, хотя у нас нет таких больших для этой работы … и я не могу представить, сколько архитекторов потребуется, чтобы поднять панель , которая большая [вздрагивает] Мы ‘должна быть конвенция или что-то в этом роде.
По углам SIP-панели прибиваются друг к другу с помощью этих гигантских шурупов, которые действительно стягивают здание и делают его чрезвычайно плотным. [ щелкните изображение, чтобы увеличить]
На приведенных выше рабочих чертежах я упомянул, что каждая панель промаркирована и согласована с заводскими чертежами. На месте метод идентификации панелей определенно старомоден — толстый волшебный маркер с биркой панели, написанной на внешней стороне. Это помогает установщику не только знать, какие панели куда устанавливать, но и координировать, какая сторона панели обращена наружу и какая ориентация вверх и вниз. А так как у меня зоркие читатели, прежде чем вы начнете спрашивать, где находится панель Е-3, это панель над окном, а здесь за кадром.
Знаешь, как узнать, что эти ребята подрядчики? Потому что они поднимают гигантскую панель, а не фотографируют двух парней, поднимающих гигантскую панель.
Одним из факторов, благодаря которому этот процесс прошел так гладко, был поставщик, с которым мы работали для координации проектирования дома с использованием SIP – MM&I Construction & Design, Inc. Это был первый проект, в котором мы использовали SIP, и они были потрясающими, отвечая на вопросы и делясь своим опытом в процессе.
Поскольку SIP изготавливаются на заводе, можно с уверенностью предположить, что крайне важно заранее все продумать на бумаге. Что действительно помогает этому процессу, так это качественный набор заводских чертежей, который позволяет нам убедиться, что наш проектный замысел выполнен, элементы управления размерами на месте и что весь объем проекта правильно представлен. Рабочие чертежи, которые мы получили от MM&I, были очень подробными, и мы смогли скоординировать некоторые элементы, пока проект был еще на бумаге, вместо того, чтобы пытаться понять его, когда мы были в поле.
Поскольку мне, вероятно, зададут вопрос о сравнении значений изоляции SIP, я скажу вам, что они работают лучше, хотя значения R лишь незначительно лучше. Для стены в этом проекте традиционно детализированная и размерная каркасная стена с изоляцией из стекловолокна будет иметь значение R 23,28, тогда как SIP имеют значение R 27,48, улучшение на 4,2. При этом существует много тепловых мостов, которые возникают, когда изоляция из войлока прерывается деревянной стойкой 2 × 6, и в результате этого моста тепловые характеристики стены с традиционным каркасом могут упасть на 30%. . Это означает, что разница между нашей стеной из SIP-панелей и стеной с традиционной каркасной изоляцией из стекловолокна может достигать 90,3 (значение R 27,48 против значения R 18,15).
Я уже взорвал тебе голову математикой? Надеюсь, нет, мы почти закончили.
Наконец, я должен добавить, что SIP-панели более дороги как продукт по сравнению с традиционным каркасом – ОДНАКО – стоимость становится более сопоставимой, если принять во внимание, что дом собирается намного быстрее.
