Завод «Алюмак» предлагает сертифицированные системы навесных вентилируемых фасадов (НВФ) от ведущих производителей. На предприятии вы также можете заказать производство кассет из алюминия и алюмокомпозита по индивидуальным размерам для систем НВФ.
Компания «Алюмак» оказывает профессиональные услуги по проектированию и изготовлению навесных вентилируемых фасадов. Данный способ облицовки наружных стен зданий различного назначения считается наиболее современным и перспективным.
Возведение навесных вентилируемых фасадов одновременно решает несколько важных проблем:
- надежно защищает строение от негативных атмосферных воздействий;
- придает зданию эстетически привлекательный внешний вид;
- улучшает теплотехнические характеристики;
- позволяет скрыть трубопроводные и кабельные коммуникации.
Для устройства вентилируемых фасадов отсутствует необходимость предварительной подготовки стен, но существенное значение имеет их несущая способность.

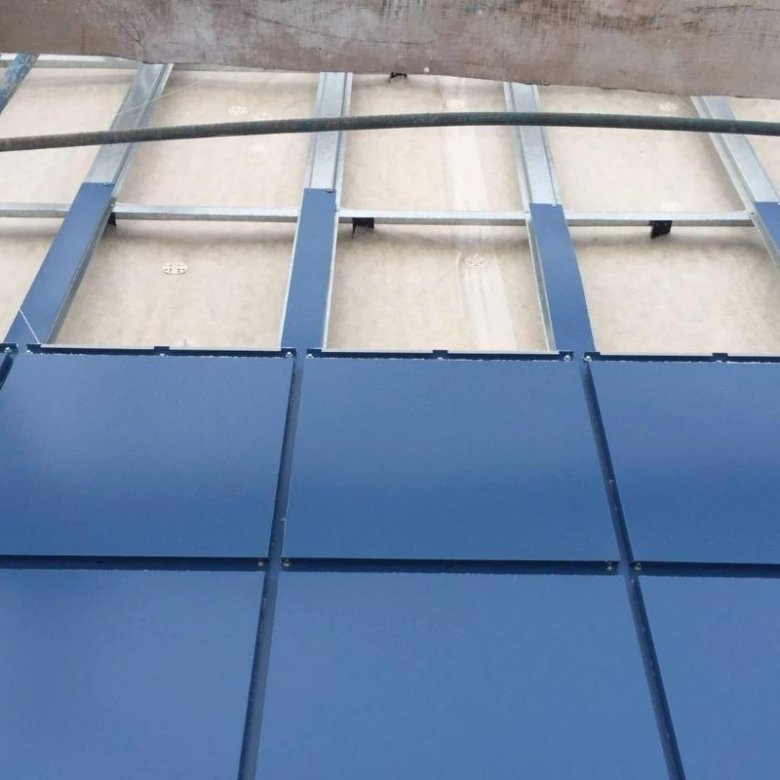

Навесной вентилируемый фасад – это многослойная конструкция, в состав которой входят:
- Подсистема из алюминиевых направляющих профилей и надежных крепежных устройств. Мы работаем с такими брендами, как «ГраДо», «U-kon», «ОLМА», «Реалит», «ИСМ» и другими проверенными торговыми марками.
- Теплоизоляционная прослойка, которая может быть объединена с ветровой защитой и пароизоляцией.
- Облицовочный слой, для создания которого используется широчайший спектр облицовочных материалов с огромным выбором фактурных и цветовых решений.
Для придания фасаду законченного внешнего вида применяются доборные детали в виде оконных отливов, наружных откосов, кровельных карнизов и парапетов из легких металлов в цвет основной отделке.
Разновидности вентилируемых фасадов от компании «Алюмак»
К созданию и воплощению в жизнь каждого проекта мы подходим ответственно и индивидуально. Предлагаем заказчикам наиболее оптимальные варианты конструктивных решений и облицовки. В цехах собственного предприятия адаптируем материалы, приобретенные по прямым поставкам у известных производителей, под конкретный объект. Чаще всего применяем:
- Металлокассеты. Это сравнительно недорогой облицовочный материал, но прочный и надежный в эксплуатации. Способен обеспечить эффективную теплозащиту и хорошую вентиляцию наружных стен. Привлекательно выглядит, ремонтопригоден.
- Кассеты и панели из композита. Первые отличаются от вторых вогнутыми внутрь кромками по периметру каждого изделия. Для кассет применяется срытый способ монтажа, панели устанавливаются видимым методом.
Способен обеспечить эффективную теплозащиту и хорошую вентиляцию наружных стен. Привлекательно выглядит, ремонтопригоден.Комплексный подход к выполнению заказов позволяет нам выдавать клиенту абсолютно готовый комплект НВФ, который остается только смонтировать.
Видео
Вентилируемый фасад Альтернатива Альт-фасад-04.2
Система вентфасада “Альт-Фасад-04” разработана и производится ГК “Альтернатива” (ООО “Экопрофиль МСК”), и представляет собой системное решение для устройства навесного фасада с облицовкой металлокассетами на скрытом или видимом креплении, а также для крепления металлосайдинга (линеарных панелей).
Как и вся линейка фасадных систем компании Альтернатива, система Альт-Фасад-04 выполнена из высококачественных стальных сплавов, которые затем подвергаются оцинкованию и окраске полимерными лакокрасочными материалами.
Это продляет срок коррозионной стойкости НФС Альт-Фасад 04 до 40 лет и более при применении в слабоагрессивной городской среде.
Система Альт-Фасад 04 имеет несколько типов применяемых кронштейнов и направляющих, каждый из которых предназначен для монтажа вентфасада определенной высотности, месторасположения и степени испытываемых нагрузок во время эксплуатации. В зависимости от этого, систему Альт-Фасад 04 можно подразделить на 7 разновидностей:
1. Горизонтально-вертикальная система Альт-Фасад-04.
Тип применяемых кронштейнов: Г-образные КР (максимальный вылет 300)
Тип горизонтальной направляющей: Г-образный профиль ГО (40х40, 50х50, максимальная длина 6000)
Тип вертикальной направляющей: П-образный профиль ПО (максимальная длина 3000)
Максимальный шаг кронштейна по вертикали: 600
Преимущество системы: легкость нивелировки плоскостей на больших участках стен.
2. Вертикальная система Альт-Фасад-04.
Тип применяемых кронштейнов: Г-образные КР (максимальный вылет 300), усиленные Г-образные КРУ-1р и КРУ-2р (максимальный вылет 350)
Тип горизонтальной направляющей: не применяется (за исключением обвязки углов)
Тип вертикальной направляющей: Т-образный профиль ТО (40х50, 50х60, максимальная длина 3000)
Максимальный шаг кронштейна по вертикали: 600
Преимущество системы: снижение металлоемкости.
3. Вертикальная система Альт-Фасад-04 усиленная.
Тип применяемых кронштейнов: усиленные Г-образные КР-С с телескопической ответной Г-образной частью УД-КР-С
Тип горизонтальной направляющей: не применяется (за исключением обвязки углов)
Тип вертикальной направляющей: С-образный профиль СО (максимальная длина 3000)
Максимальный шаг кронштейна по вертикали: 600
Преимущество системы: удобство нивелировки вертикальной плоскости
4.
Межэтажная система Альт-Фасад-04
Тип применяемых кронштейнов: усиленные Г-образные КРу-1р, КРу-1р с телескопической ответной Г-образной частью УД-КРу-1Р, УД-КРу-2р
Тип горизонтальной направляющей: Г-образный профиль ГО-1р, ГО-2р (соединяет кронштейны на уровне перекрытия)
Тип вертикальной направляющей: П-образный профиль ПО (максимальная длина 3000)
Максимальный шаг кронштейна по вертикали: 3500
Преимущество системы: экономичный вариант крепления в межэтажные перекрытия для объектов малой и средней этажности.
5. Межэтажная система Альт-Фасад-04 усиленная для пролетов до 3,5 м.
Тип применяемых кронштейнов: П-образный кронштейн КНс-27 с телескопическим удлинителем УД-КНс-27
Тип горизонтальной направляющей: Г-образный профиль ГО-1р, ГО-2р или Т-образный профиль ТО (соединяют кронштейны на уровне перекрытия)
Тип вертикальной направляющей: шляпный профиль ПШ (максимальная длина 3000)
Максимальный шаг кронштейна по вертикали: 3500
Преимущество системы: экономичный вариант крепления в межэтажные перекрытия для многоэтажного строительства.
6. Межэтажная система Альт-Фасад-04 усиленная для пролетов до 4,6 м.
Тип применяемых кронштейнов: П-образный усиленный кронштейн КНс-28
Тип горизонтальной направляющей: не применяется
Тип вертикальной направляющей: квадратный профиль ПК (максимальная длина 5000)
Максимальный шаг кронштейна по вертикали: 4600
Преимущество системы: надежный способ крепления в межэтажные перекрытия для высотного строительства.
7. Межэтажная система Альт-Фасад-04 для зданий с повышенной высотностью, ветровыми нагрузками или сейсмоопасностью.
Тип применяемых кронштейнов: П-образный усиленный кронштейн КНс-28/1 с усиливающим шайбами ШУ.
Тип горизонтальной направляющей: не применяется
Тип вертикальной направляющей: усиленный квадратный профиль ПК/1 66(80)x80x1,2; максимальная длина 5000
Максимальный шаг кронштейна по вертикали: 4600
Преимущество системы: лучший метод крепления фасадной системы под металлокассеты для зданий с высотой свыше 75 м, расположенных в 5-7 ветровых районах, или в сейсмически опасных регионах.
В перечисленных выше вариантах фасадной системы под металлосайдинг и металлокассеты Альт-Фасад-04 применяются два способа крепления фасадных панелей к каркасу систем:
Видимый способ крепления предполагает крепление кассет из металла и линеарных панелей (металлосайдинга) с помощью вытяжных заклепок или саморезов из нержавеющей стали в выступающие загибы бортов фасадной кассеты. Ширина таких загибов – 20 мм. Металлокассеты располагаются относительно друг друга внахлест выступающих наружу загибов бортов, которые затем крепятся сквозным креплением к вертикальной направляющей заклепками или саморезами. При таком способе крепления, фасадные кассеты крепятся к системе в шести точках: по две – в верхних и нижних загибах бортов кассеты, и по одной – в боковых загибах бортов. При необходимости увеличения размеров кассет, либо при монтаже системы на объектах с повышенными нагрузками (высотность, сейсмоопасность, ветровые нагрузки, нагрузки от обледенения) – количество точек крепления внешних загибов бортов кассет может быть увеличено до четырех в верхних и нижних загибах и до трех – в боковых.
Скрытый способ крепления металлокассет также обеспечивается за счет саморнарезающих винтов либо вытяжных заклепок нерж/нерж, однако к направляющей фасадной системы крепится только верхний борт кассеты. Три других борта кассеты имеют загиб, направленный внутрь кассеты, также равный 20 мм. Нижний и верхний борта кассеты, при этом, загнуты под углом 60 градусов к плоскости лицевой стороны фасадной панели. Верхний борт, при этом, имеет ещё один загиб, направленный наружу в сторону кассеты, который образует своеобразный зацеп. Поскольку указанный зацеп закрывает ту часть верхней отбортовки, в которую производится крепление кассеты к вертикальным направляющим – то в этих местах в обратном отгибе монтируются прорези, позволяющие использовать заклепочный или закручивающий инструмент для установки заклепки или самореза.
