назначение, горизонтальные, вертикальные направляющие, монтаж каркаса под вентфасад, фото, видео

Вентилируемые фасады – самые современные конструкцииВентилируемые фасады на сегодняшний день являются самыми современными и практичными конструкциями для внешней отделки стен зданий. Основой конструкции являются профиль для вентилируемого фасада и облицовочные материалы, закрепляемые посредством стального оцинкованного, стального нержавеющего или алюминиевого каркаса к несущим стенам здания.

Особенности вентфасадов

Вентилируемый фасад предполагает наличие пространства между облицовочным слоем и поверхностью стены, что позволяет свободно циркулировать воздушным потокам. За счет этого устраняются конденсат и влага из конструкций. Важной особенностью вентфасада является простота монтажа, что позволяет успешно устанавливать его практически на любые типы зданий.

Вентилируемый фасад предполагает наличие пространства между облицовочным слоем и поверхностью стены

Одной из главных составляющих такой системы является стандартный качественный профиль. Кроме него, для обустройства вентфасада применяются следующие материалы:

  • металлические или композиционные сплавы;
  • искусственный или натуральный камень;
  • различные сайдинговые панели;
  • древесина;
  • фиброцементные плиты;
  • стекло или пластик.

К категории редких облицовочных материалов относятся HPL-панели, полиалпан, специальные солнечные батареи, мелкоразмерная клинкерная и магнезитовая плитки.

Вентилируемый фасад: монтаж (видео)

Вентилируемые фасады получили достаточно широкое распространение в нашей стране благодаря отличным эксплуатационным характеристикам и простоте изготовления. К их достоиствам также следует отнести:

  1. Можно использовать разнообразные облицовочные материалы.
  2. Можно выполнить фасадную отделку в любом стиле.
  3. Высокие показатели тепло- и звукоизоляции.
  4. Вынос «точки росы» за пределы несущих стен.
  5. Значительно снижаются расходы на оплату отопления.
  6. Конструкция долговечная и устойчивая к неблагоприятным факторам.
  7. Быстрое и легкое возведение вне зависимости от времени года.
  8. Ремонтопригодность при наличии локальных повреждений.

Вентилируемые фасады получили достаточно широкое распространение в нашей стране

Следует учитывать и некоторые минусы такой конструкции.

  • При несоблюдении технологии возведения снижается пожароустойчивость здания и возрастает риск обрушения конструкции.
  • Отсутствие разработанных ГОСТов и СНИПов на обустройство вентилируемых фасадов.
  • Уже существующие в настоящее время конструктивные решения далеки от совершенства.

Разновидности направляющих

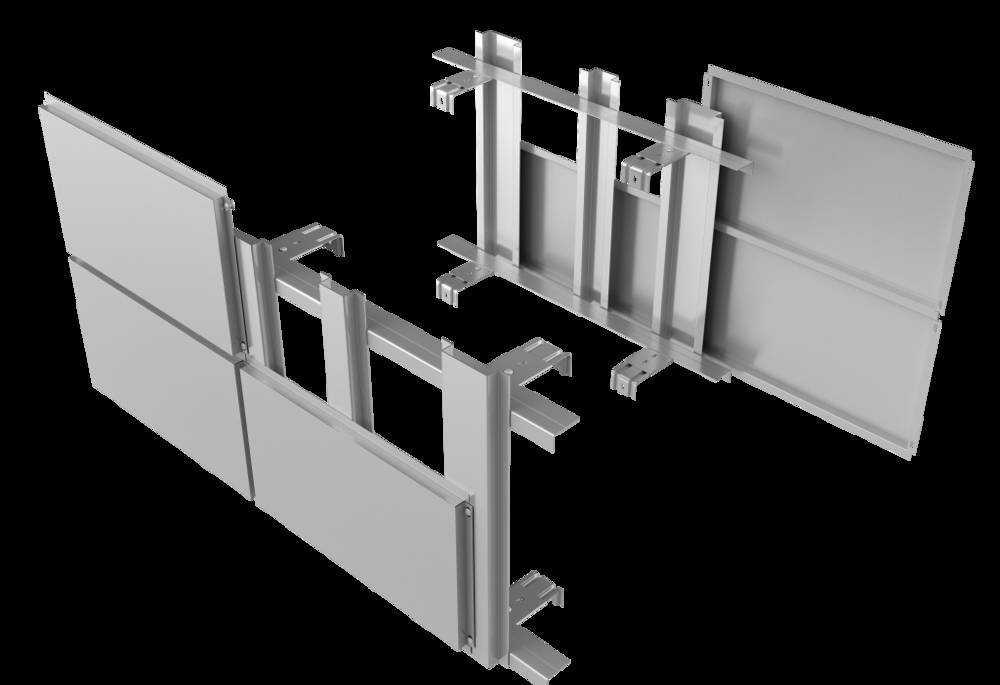

На стеновой поверхности здания монтируются так называемые подконструкции из профиля. В зависимости от типа расположения каркас может быть различным.

Тип профиля Внешний вид Правила крепления Область применения
Вертикального вида Т-образные профили Крепятся на несущую стену строго вертикально Монтаж под фасадные кассеты, линеарные панели, сайдинг-панели, профилированный лист и керамический камень
Горизонтального вида П-, Г- и Z-образные профили Крепятся на несущую стену в горизонтальном положении Монтируются под линеарные панели или профилированный лист
Комбинированного вида Т-, П-, Г- и Z-образные профили. Крепятся на несущую стену в виде квадратных решеток Монтируются под керамогранит или фасадные кассеты

В зависимости от предполагаемого срока эксплуатации, погодных и климатических условий в регионе использования и других факторов, помимо деталей из оцинкованной стали, могут быть использованы направляющие, изготовленные из нержавеющей стали, стали с порошковым покрытием или алюминиевых сплавов.

Размеры и вид используемых кронштейнов и профилей определяются на стадии проектирования.

Вентилируемые фасады имеют высокие показатели тепло- и звукоизоляции

Правила монтажа каркаса под вентфасад

Установка вентилируемого фасада позволяет с минимальными затратами сил и средств увеличить срок эксплуатации строения и придать ему более эстетичный внешний вид. Также конструкция способствует выравниванию фасада и делает здание более теплым и надежным.

Для работы понадобятся следующие инструменты:

  • нивелир;
  • рулетка;
  • отвес;
  • шуроповерт;
  • ножницы по металлу;
  • заклепочные клещи.

Установка вентилируемого фасада позволяет с минимальными затратами сил и средств увеличить срок эксплуатации строения

Последовательность действий представлена в таблице.

Проводимый процесс Особенности выполнения
Подготовительные работы Разработка проекта. Приобретение материала и инструмента. Подготовка поверхности, включая демонтаж всех антенн, водостоков и других лишних элементов на стенах
Разметка точек под кронштейны Расчет шага крепежных элементов. Разметка отступа между осью кронштейна и краями стены в 10 см или более. Просверливание отверстий под установку анкеров.



Установка крепежных элементов

Теплоизоляция и ветрозащита Рекомендуется использовать плиты минеральной ваты, укладываемые в один или два слоя Плитный утеплитель крепится посредством 5-7 тарельчатых дюбелей на каждый квадратный метр. Поверх закрепляется специальная паропроницаемая пленка

После реализации всех перечисленных выше работ осуществляются облицовочные работы.

Советы и рекомендации

При монтаже вентфасада необходимо придерживаться следующих рекомендаций:

  1. В зависимости от типа материала основы на фасаде сооружения кронштейны могут фиксироваться саморезами, анкерами, а также пристреливаться монтажным пистолетом.
  2. Все используемые в процессе монтажа элементы должны быть максимально устойчивыми к коррозии.
  3. Установка вертикальных угловых профилей осуществляется на закрепленные угловые кронштейны. Необходимо просверлить отверстие в профиле соразмерно отверстию в используемом кронштейне, а затем заклепать его. По аналогичной схеме производится монтаж вертикальных профилей.
  4. Для установки Т-образного профиля используются участки соединения плит, а под установку Г-образного профиля отводится центральная часть плиты. Угловые профили следует монтировать по периметру, вокруг окон и дверей.
  5. Для обустройства вентиляционного зазора очень важно, чтобы толщина плитного утеплителя была несколько меньше, чем толщина каркаса или длина выступающей части профилей, а сам утеплитель требуется немного утопить вглубь обрешетки.
  6. Цокольные профили обязательно следует устанавливать исключительно в горизонтальном положении, а для удлинения конструкции требуется изначально срастить профили на кронштейнах. Затем участок соединения нужно склепать с помощью специальной шины.
  7. При облицовке керамогранитом вентилируемый фасад предполагает устройство каркаса на основе не только вертикальных, но и горизонтальных несущих профилей.

Система навесного вентилируемого фасада  (видео)

Строгое соблюдение технологической карты, а также использование в процессе монтажных работ исключительно качественных крепежных, каркасных и отделочных материалов позволит получить максимально долговечный, надежный, теплый и красивый вентилируемый фасад.

Добавить комментарий

Профиль для вентилируемых фасадов (НВФ) в Москве

Главная > Элементы вентфасадов > Профили (направляющие)

   Несущий горизонтальный элемент
(он же “Г-образный профиль”, “уголок 40х40”)
(Устанавливается на кронштейн. Крепится с помощью саморезов по металлу либо вытяжных заклёпок)

   Выполняется из оцинкованной стали толщиной 1,2мм и 1,5мм. Для увеличения срока службы профиля наносится полимерное покрытие.

   Возможные размеры профиля:
40х40х3000х1,2(1,5)мм.,

50х50х3000х1,2(1,5)мм.,
60х40х3000х1,2(1,5)мм.,
60х44х3000х1,2(1,5)мм.



   Несущий вертикальный элемент
(он же “П-образный профиль”, “омега профиль”, “шляпный профиль”)
(Устанавливается на горизонтальный профиль. Крепится с помощью шурупов-саморезов или заклёпок)

Выполняется из оцинкованной стали, толщиной 1,2мм и 1,5мм; длиной до 6000мм. Для увеличения срока службы профилей наносится полимерное покрытие.
   Возможные размеры профиля:
20х22х65х3000х1,2(1,5)мм.,
20х22х80х3000х1,2(1,5)мм.,
20х22х100х3000х1,2(1,5)мм.

   Для применения в системе крепления в межэтажные перекрытия:
20х40х65х3000(6000)х1,2(1,5)мм.,
20х40х80х3000(6000)х1,2(1,5)мм.,

20х40х100х3000(6000)х1,2(1,5)мм.


    Несущий вертикальный элемент дополнительный
(он же “Z-образный профиль, “промежуточный профиль”)
(Устанавливается на горизонтальный профиль. Крепится с помощью шурупов-саморезов или заклёпок.Используется для обрамления окон и на углах здания. В системе крепления фиброцементных плит выступает в роли дополнительного (промежуточного) профиля)

Выполняется из оцинкованной стали, толщиной 1,2 и 1,5мм; длиной до 6000мм. Для увеличения срока службы профилей наносится полимерное покрытие.
   Возможные размеры профиля:
30х22х30х3000х1,2(1,5)мм.,
20х22х40х3000х1,2(1,5)мм.,
20х22х55х3000х1,2(1,5)мм.,

   Для применения в системе крепления в межэтажные перекрытия:
20х40х40х3000(6000)х1,2(1,5)мм.


   Несущий вертикальный элемент Т-образный
(он же “Т-профиль” или “Т-ка”)
(Используется в вертикальной системе вентилируемых фасадов. Крепится к кронштейну шурупами-саморезами либо заклёпками)

Выполняется из оцинкованной стали, толщиной 1,2мм. Для увеличения срока службы профилей наносится полимерное покрытие.

   Возможные размеры профиля:
55х30х3000х1,2мм.,
65х30х3000х1,2мм.,
65х50х3000х1,2мм.,
80х30х3000х1,2мм.,
80х50х3000х1,2мм.,
100х30х3000х1,2мм.,
100х50х3000х1,2мм.

Металлические направляющие – это важные элементы вентилируемого фасада. Профили различной формы и размеров составляют основу несущей конструкции. От качества изделий зависит надежность всего каркаса. Направляющие также необходимы для монтажа теплоизоляции. ООО «КРОНОС ФАСАД» предлагает купить профили для вентилируемых фасадов и другие комплектующие для несущих систем по выгодным ценам.

Особенности направляющих

Профили для вентфасадов изготавливают из оцинкованной стали. Для защиты от коррозии и негативного воздействия различных внешних факторов металл покрывают полимерной краской. Направляющие выпускают широким ассортиментом по форме и размеру. Длина элементов до 6000 мм. Выбор зависит от характеристик каркаса конкретной навесной системы. Для монтажа профилей рекомендуем заранее приобрести шурупы-саморезы или заклепки.

Виды направляющих для вентилируемых фасадов

  • Г-образный. Основные горизонтальные направляющие толщиной 1,2 или 1,5 мм. Профили Г-образной формы предназначены для усиления несущих конструкций, передачи нагрузки от отделочного материала на кронштейны. С помощью этих направляющих выравнивают плоскость вентилируемого фасада. Изделия можно использовать без вертикальных профилей, например для монтажа профнастила.
  • П-образный. Вертикальные направляющие изготовлены из стали толщиной 1,2–1,5 мм. Профили предназначены для монтажа в межэтажные перекрытия, а также для крепления системы на сэндвич-панели. Для фиксации направляющих используют заклепки. На профили с помощью кляммеров монтируют керамогранит, фиброцементные плиты и иные фасадные материалы.
  • Т-образный. Вертикально-горизонтальные несущие элементы толщиной 1,2 мм. Профили универсальны в применении. Они могут выполнять функцию полки для крепления облицовки (вертикальные направляющие) или ребра для крепления к кронштейну (горизонтальные направляющие).
  • Z-образный. Вспомогательные направляющие, предназначенные для монтажа вентилируемых фасадов с облицовкой из фиброцементных плит. Z-образные планки крепят на углах зданий и в примыканиях к оконным, дверным и балконным проемам узкой частью на горизонтальный профиль. Толщина стали в дополнительных направляющих 1,2–1,5 мм.

Купить профили для вентилируемых фасадов в ООО «КРОНОС ФАСАД»

В нашем каталоге представлены направляющие различных форм в широком ассортименте по размерам. Вы можете скомплектовать заказ самостоятельно или воспользоваться бесплатной консультацией наших специалистов. Мы подробно расскажем о характеристиках продукции. Специалисты компании помогут Вам выбрать профили для монтажа несущей системы.

Чтобы уточнить цены направляющих для вентилируемых фасадов, позвоните нам по номеру, указанному на сайте. Заказы также принимаются через форму обратной связи и по электронной почте.
