Главная Корзина ПрофильАлюминиевые профили для фасадных панелей
Мы предлагаем Вам высококачественные алюминиевые профили для фасадных панелей в различных исполнениях в качестве торцевых профилей или для возведения подконструкций фасадных облицовок по очень выгодным ценам от длины профиля от одного метра.
Привлекательный внешний вид ✓ Превосходная защита кромок ✓ Простота установки ✓
Наши панели HPL часто также используются для облицовки фасадов. Чтобы сделать эту область возможной, мы предлагаем вам не только подходящий монтажный материал, а также различные сверла, но и высококачественные алюминиевые профили по очень выгодным ценам в нашем интернет-магазине.
В случае использования алюминиевых профилей для наших пластиковых листов необходимо различать краевые профили для визуального улучшения краев и стыков и несущие профили для возведения подконструкций. Однако они различаются не только областями применения, для которых чаще используются профили, но и толщиной материала. В то время как профили подконструкции имеют толщину 2 мм, что обеспечивает очень высокую несущую способность, торцевые профили изготавливаются толщиной 1 мм, чтобы обеспечить минимально возможную приятную кромку.
ПРИМЕЧАНИЕ: Обратите внимание на диапазон зажима краевых профилей, потому что мы предлагаем алюминиевые профили опционально в версиях 6 мм и 8 мм, напр. для наших панелей HPL соответствующей толщины. Эта дифференциация не распространяется на профили для подконструкции. Эти профили можно универсально использовать для наших панелей HPL толщиной 6 мм и 8 мм, а также для многих других фасадных панелей.
Алюминий не только устойчив к атмосферным воздействиям и коррозии, с ним также очень легко работать. Для резки достаточно стандартной пилы с металлическим пильным полотном. В частности, торцевые профили можно очень легко разрезать вручную. Тем не менее, для оптимального результата резки, особенно для косых пропилов, мы рекомендуем использовать торцовочную пилу или торцовочную пилу с пильным полотном, подходящим для алюминия.

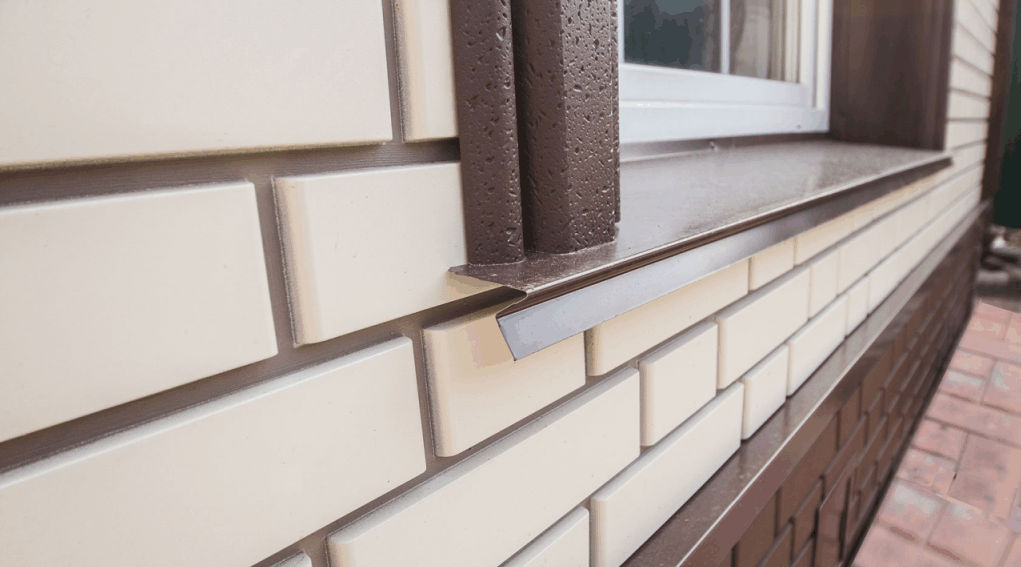

Примеры применения оптических профилей
Облицовочные панели обычно монтируются на основание из дерева или алюминия с зазором между панелями. Однако это имеет недостаток, заключающийся в том, что обрезанные кромки облицовочных панелей видны. Особенно в случае панелей HPL, сердцевина которых обычно изготавливается из коричневой крафт-бумаги, обрезанные кромки можно скрыть с помощью высококачественных алюминиевых кромочных профилей. Еще одним преимуществом является то, что таким образом закрываются небольшие сколы кромок от резки панелей. Обычно это происходит, когда жесткие листы HPL не распиливаются с предварительной обрезкой, как это принято в нашей компании, для обеспечения идеальных кромок реза.
Алюминиевые профили также обладают значительным преимуществом с точки зрения теплоизоляции, поскольку необходимое расстояние между панелями создает зазор, через который может проходить холодный (или теплый) воздух. Это слабое место также известно как мостик холода (синоним теплового моста), который может отрицательно сказаться на утеплении фасада. Благодаря использованию краевых профилей компенсационный зазор между панелями полностью перекрывается, что позволяет постоянно повышать эффективность изоляции.
Однако алюминиевые профили подходят не только для облицовки фасадов панелями из HPL или фиброцемента, но также могут использоваться в бесчисленных областях применения внутри и снаружи помещений. Обязательным условием является соответствие площади зажима используемой толщине панели, будь то фасадные панели, пластиковые панели, дерево или даже плитка.

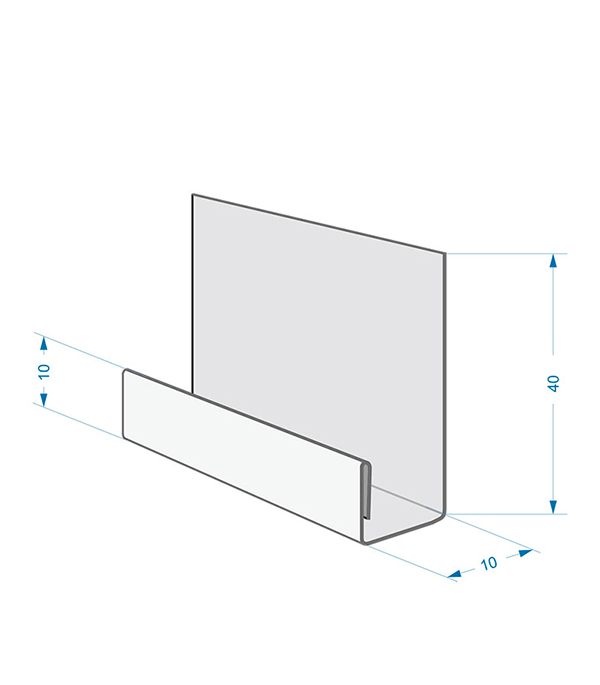

Алюминиевые концевые профили
Наши алюминиевые кромочные профили универсальны. В первую очередь, эти профили используются для закрытия обрезанных кромок фасадных панелей, к которым не прилегает ни одна другая панель. Тем не менее, высококачественные профили цвета «алюминий-серебро» также отлично подходят для оптической отделки перегородок, кухонных фартуков из HPL или настенной плитки толщиной 6 мм или 8 мм. Визуально ценные профили также могут быть использованы в мебельном производстве для закрытия кромок шпонированных древесно-стружечных плит. Прочные алюминиевые профили позволяют значительно повысить жесткость на изгиб, особенно в случае тонкостенных деревянных или пластиковых панелей. Профили очень легко крепятся путем склеивания монтажным клеем. Кроме того, профили также можно просверливать сверлом из быстрорежущей стали, чтобы привинтить их к соответствующим панелям.
Алюминиевые угловые профили
Угловые профили используются, как следует из названия, для закрытия двух фасадных панелей, примыкающих друг к другу под прямым углом. Особенно в светлых фасадных панелях, таких как наши белые или светло-серые панели HPL, темная сердцевина может быть эффективно закрыта таким образом, благодаря чему может быть достигнут более приятный внешний вид. Кроме того, значительно снижается риск получения травм при резке часто острыми режущими кромками. Кроме того, угловые стыки облицовки фасада, в частности, представляют собой мостик холода, поскольку обычно изоляционные материалы, которые устанавливаются за облицовкой фасада, не могут использоваться до края или вокруг угла. И последнее, но не менее важное: угловой профиль также может способствовать попаданию дождевой воды за облицовку через зазор. При монтаже облицовочных панелей с угловыми профилями рекомендуется приклеить алюминиевый профиль к панели с обеих сторон полимером MS и выбрать точки крепления облицовочных панелей с угла.
Алюминиевые соединительные профили
Соединительные профили часто также называют двойным Т-образным профилем или Н-образным профилем.
- Кромочные профили положительно влияют на изоляционные свойства, уменьшая мостики холода
- Закрытие острых кромок фасадных панелей снижает риск получения травм
- Облицовочные профили повышают жесткость на изгиб деревянных и пластиковых панелей небольшой толщины
- Алюминиевые профили не ржавеют и могут использоваться как внутри, так и снаружи помещений
- Алюминий можно очень легко распилить, чтобы укоротить профили до нужного размера
- Благодаря алюминиевым профилям значительно улучшается внешний вид фасадных панелей
- и многие другие
ПРИМЕЧАНИЕ: Если алюминиевые профили должны быть скошены, длина профиля всегда должна соответствовать длине кромки.
Примеры применения несущих профилей
Для монтажа облицовки фасада обычно возводятся подконструкции из дерева или алюминия. В частности, древесина имеет тот недостаток, что брусья не всегда полностью прямые или слегка искривлены, что может затруднить монтаж фасадных панелей. Кроме того, древесина со временем может гнить из-за окружающей влаги. Однако с нашими алюминиевыми профилями, которые мы предлагаем в двух разных версиях, этих проблем не существует, так что монтаж облицовки фасада может быть не только быстрым и легким, но и чрезвычайно прочным.
Алюминиевые профили либо привинчиваются непосредственно к стене, в результате чего расстояние от стены до фасадной панели составляет 30 мм, которая может быть покрыта дополнительной теплоизоляцией для оптимизации энергоэффективности здания, либо крепятся с помощью так называемых анкерных стержней. . Особенно в случае очень неровных каменных стен можно добиться равномерного расстояния до стены с помощью болтов с резьбой. Они ввинчиваются в кирпичную кладку или, при использовании ударных анкеров в бетоне, забиваются в просверленное отверстие до тех пор, пока не будет достигнуто желаемое расстояние от стены. Затем профиль крепится шестигранной гайкой на резьбе. Резьбовые анкерные стержни следует выбирать в соответствии с материалом стены. Требуемая длина также может иметь решающее значение, особенно если изоляционные материалы должны быть вставлены за облицовкой фасада определенной толщины.
Алюминиевые Z-профили
Z-профили, получившие свое название из-за вида в поперечном сечении, используются, с одной стороны, на внешних сторонах подконструкции, а с другой стороны, профили прекрасно подходят для больших фасадов. панели должны быть закреплены там, где предусмотрены точки крепления на поверхности панели. Контактная поверхность профиля 40 мм. Это касается как монтажной поверхности со стороны стены, так и монтажной поверхности фасадных панелей. При использовании профиля в качестве внешнего профиля подконструкции необходимо следить за тем, чтобы профиль монтировался таким образом, чтобы монтажная поверхность облицовки фасада монтировалась к внутренней стороне подконструкции. В противном случае расстояние до края отверстий в панели будет слишком маленьким и составит около 20 мм.
Омега-профили из алюминия
Так называемые омега-профили используются, когда две фасадные панели прилегают друг к другу. Эти профили также называются двойными профилями или соединительными профилями для подконструкций и имеют две монтажные поверхности шириной 40 мм на расстоянии 60 мм друг от друга. Это обеспечивает достаточное расстояние между панелями, а также краевое расстояние отверстий в фасадных панелях. Как и в Z-профилях, глубина профиля составляет 30 мм, в результате чего расстояние до стены составляет 30 мм, что очень подходит для дополнительной теплоизоляции.
- Алюминиевые подконструкции одинаково подходят для панелей HPL, фиброцемента или алюминиевых композитных панелей
- Алюминиевые подконструкции устойчивы к атмосферным воздействиям и, в отличие от дерева, не гниют
- С алюминиевыми профильными рейками влагозащита с уплотнительной лентой из EPDM не требуется
- Алюминиевые профили просты в установке и обеспечивают эффективную теплоизоляцию
- Наши алюминиевые фасадные заклепки отлично подходят для алюминиевых профилей
- Жесткие на изгиб профили можно крепить ко всем несущим основаниям
СОВЕТ: Профили основания не имеют предварительно просверленных отверстий, чтобы обеспечить максимальную гибкость при установке, и их можно легко просверлить с помощью наших сверл из быстрорежущей стали.
Облицовка фасада с подконструкциями
Облицовка фасада с подконструкциями из Z-профилей и омега-профилей очень легко возводится. Правильное планирование основания с учетом различных факторов играет решающую роль. В дополнение к требованиям к монтажу панельного материала, который будет использоваться в качестве облицовки фасада, также важно внимательно изучить фасад, который будет облицован, чтобы проверить, возможен ли непосредственный настенный монтаж профилей или возможно ли необходимо расстояние до стены. Это может быть необходимо в случае плохой кладки фасадов или в случае дополнительной теплоизоляции.
Характеристики и материал фасада
Перед монтажом подконструкции необходимо проверить облицовываемый фасад на несущую способность материала. В зависимости от того, идет ли речь о пустотелом силикатном кирпиче, твердом клинкере или бетоне, необходимо различать тип и количество крепежных элементов для алюминиевых профилей. В основном для профилей используются болты с резьбой толщиной 8 мм. Они имеют метрическую резьбу размера М8 на той стороне, на которой крепится профиль. С другой стороны, сторона, которая ввинчивается в кирпичную кладку, зависит от типа материала. Для бетона обычно используют ударные болты, которые забивают прямо в просверленное отверстие без дюбеля. В случае клинкерного, силикатного кирпича или газобетона отверстия просверливают на 10 мм и вставляют соответствующий дюбель. Но будьте осторожны, не каждый дюбель одинаково подходит для каждого материала. Резьбовой болт должен иметь крупную резьбу со стороны стены, чтобы его можно было хорошо и надежно ввинтить в дюбель. Количество креплений подконструкции зависит, с одной стороны, от толщины фасадной панели, ведь с увеличением толщины увеличивается и вес фасадной облицовки. С другой стороны, чем более пористая основа, тем больше количество болтов с резьбой, поддерживающих основу. Следовательно, для твердого бетона требуется меньше болтов, чем для силикатного кирпича. Газобетон, напротив, не обладает высокой несущей способностью, поэтому здесь необходимо использовать больше шурупов, чем при силикатном кирпиче.
Непосредственный монтаж на стене или в зазоре от стены
В случае ровных фасадов, таких как бетон, алюминиевые профили, безусловно, могут быть прикреплены непосредственно к фасаду. В случае кирпичных фасадов, особенно в старых зданиях, вполне возможно, что фасад даже не из-за выступающих кирпичей или клинкеров, так что прямое ввинчивание в кирпичную кладку вряд ли возможно. В этом случае в качестве ограничителя резьбы целесообразно использовать болты с контргайкой или неподвижной шайбой. Это позволяет увеличить расстояние профиля от стены до такой степени, что может быть выполнена вертикальная прямая установка профиля. В зависимости от того, насколько необходимо увеличить расстояние до стены, необходимо использовать болты с более длинной резьбой, чтобы гарантировать надежное удержание болта в кладке. С увеличением расстояния до стены следует увеличивать и количество креплений. При монтаже подконструкций с интервалом между стенами рекомендуется удлинять монтаж диагональными креплениями в дополнение к обычным креплениям, чтобы исключить вертикальную деформацию подконструкции из-за больших весовых нагрузок. Сделать это можно либо обычными болтами достаточной длины, либо специальными болтами со скобами.
Дополнительная теплоизоляция фасада
При монтаже фасадной облицовки рекомендуется предусмотреть подходящую теплоизоляцию промежуточных пространств для оптимизации энергоэффективности здания. При этом следует различать, наносятся ли изоляционные панели на фасад заранее или между вертикально установленными алюминиевыми профилями размещается изоляционный материал. Толщина материала утеплителя также играет важную роль, так как с увеличением толщины увеличивается и расстояние до стены подконструкции, что сопровождается увеличением точек крепления и удлинением фасадных болтов. Здесь также может быть необходимо добавить диагонально расположенные крепления, чтобы противодействовать вертикальному короблению.
Площадь фасада и панели
Площадь поверхности облицовки фасада влияет не только на требуемое количество алюминиевых профилей, которые мы предлагаем двухметровой длины, но и на тип необходимых профилей. В частности, для широких фасадных облицовок, состоящих из нескольких фасадных панелей, расположенных рядом друг с другом, необходимы простые Z-профили для внешних сторон облицовки. Они крепятся таким образом, что опорная поверхность для фасадных панелей обращена внутрь поверхности облицовки фасада, чтобы обеспечить достаточное расстояние от края отверстий в фасадных панелях. Там, где две фасадные панели примыкают друг к другу, напротив, используются омега-профили, которые имеют две отдельные опорные поверхности на идеальном расстоянии друг от друга для крепления обеих фасадных панелей с компенсационным зазором к алюминиевому профилю. Если используются фасадные панели малого формата, промежуточные профили могут не понадобиться. Однако в случае больших форматов панелей могут потребоваться крепления между точками крепления на краю панели, так что и здесь можно использовать простые Z-профили. Следует, однако, отметить, что монтаж на стену необходимо производить со смещением на 40 мм из-за смещения опорных поверхностей на стене и панели.
Количество профилей, используемых в качестве подконструкции, и расстояние между ними зависит от материала фасадной панели, а также от толщины материала панели.
Клепка или склеивание
Когда основание полностью готово, можно монтировать фасадные панели. В случае тяжелых панелей HPL или еще более тяжелых фиброцементных панелей они обычно крепятся с помощью фасадных заклепок, подобранных по цвету. В случае с алюминиевыми композитными панелями, одобренными для фасадов, клепка также является очень безопасным и быстрым методом, но в некоторых случаях здесь также возможно склеивание с помощью монтажного клея, такого как наш полимер MS. При склеивании предварительная обработка связующим веществом (грунтовкой) может значительно улучшить склеивание. Однако при склеивании убедитесь, что панели надежно закреплены, чтобы предотвратить их падение до того, как монтажный клей затвердеет. При клепке как панели, так и алюминиевые профили должны быть предварительно просверлены. Очень важно, чтобы отверстия в панели точно переносились на основание. Также важно убедиться, что одно отверстие в каждой панели просверлено как фиксированная точка, соответствующая заклепке. Диаметр сверла для наших (и почти всех других) фасадных заклепок 5,1мм. Все остальные отверстия в панели просверливаются диаметром от 8 до 10 мм. С другой стороны, основание всегда сверлится сверлом из быстрорежущей стали диаметром 5,1 мм. Преимущество монтажа с помощью фасадных заклепок заключается в том, что не требуется время на фиксацию, так как заклепочные соединения могут быть загружены сразу.
ПРИМЕЧАНИЕ: Профили не имеют отверстий для крепления к стене, а также отверстий для крепления панелей фасадными заклепками. Однако эти отверстия можно легко просверлить с помощью стандартной аккумуляторной отвертки и сверла по металлу, такого как наши сверла из быстрорежущей стали диаметром 8 мм или 5,1 мм.
Уход и очистка фасадных профилей
Наши кромочные профили изготовлены из высококачественного нержавеющего алюминиевого сплава, который без колебаний подходит для использования вне помещений и не требует особого ухода. В том случае, если их необходимо очистить от загрязнений, вызванных атмосферными воздействиями, достаточно использовать теплую воду со стандартными бытовыми чистящими средствами. Однако при очистке всегда следите за тем, чтобы чистящее средство было совместимо с используемой фасадной панелью, чтобы не ухудшить внешний вид поверхностей панели. Для очистки мы всегда рекомендуем мягкую хлопчатобумажную ткань, а не салфетки из микрофибры, так как они могут оставить небольшие царапины.
Очистка профилей подконструкции не требуется, так как они обычно полностью закрыты фасадными панелями, поэтому они больше не видны и, следовательно, недоступны для очистки.
Переработка алюминиевых профилей
Алюминий — это ценный сплав, который можно очень хорошо перерабатывать, переплавляя его так часто, как это необходимо, в новые профили, винты и т.п. В случае, если вы больше не хотите утилизировать оставшиеся части наших фасадных профилей, мы рекомендуем вам сдать их в центр вторичной переработки, где металлы собираются и перерабатываются. В зависимости от количества, это также можно сделать, купив их у торговца металлоломом, но продажа имеет смысл только в том случае, если общий вес больше, так что отдельные остатки профиля вряд ли представляют интерес для покупателя.
ПРОФИЛЬНЫЙ ЭЛЕМЕНТ И ФАСАДНАЯ СИСТЕМА С ПРОФИЛЬНЫМ ЭЛЕМЕНТОМ
Настоящая заявка претендует на приоритет Европейской патентной заявки. № EP19162007.9 (публикация № EP3536873A1) для ПРОФИЛЬНОГО ЭЛЕМЕНТА, ФАСАДНОЙ СИСТЕМЫ С ПРОФИЛЬНЫМ ЭЛЕМЕНТОМ, поданная 11 марта 2019 г., которая полностью включена в эту ссылку.
Изобретение относится к профильному элементу для крепления фасадной панели к стене здания или фасадной балке, фасадной системе и строительному комплекту с профильным элементом для изготовления фасада путем монтажа фасадных панелей на стену здания или фасадную балку . В частности, изобретение относится к фасадным системам для навесных вентилируемых фасадов. Изобретение может быть использовано в случае фасадных панелей малого или среднего формата, которые изготовлены, в частности, из стеклофибробетона или фиброцемента.
Профильные элементы и фасадные системы предшествующего уровня техники общеизвестны. Однако они сложны и поэтому дороги в изготовлении и использовании. В заявке на патент США
–№ 2014/0325927A1 раскрыта стеновая панель, состоящая из тонкой каменной плиты толщиной 3-10 мм, усиливающей пластины, прикрепленной к этой каменной плите, и рамы, содержащей эту усиливающую плиту. Укрепляющая пластина имеет такой же размер, как и каменная плита, и приклеивается к ней. Каркас состоит из отдельных балок, которые по отдельности образуют одну сторону каркаса и крепятся к усиливающей пластине. В верхней и нижней балках рамы предусмотрены ниши для приема крюков. С помощью этих крючков настенная пластина крепится к фасаду. Стеновые панели необходимо крепить снизу вверх. Невозможно снять или установить настенную пластину, расположенную посередине фасада.
Настоящее изобретение устраняет недостатки предшествующего уровня техники, предлагая профильный элемент для альтернативной фасадной системы, который является недорогим в производстве, гибким и простым в использовании, а также простым в монтаже или демонтаже. В частности, отдельные фасадные панели могут быть заменены на готовом фасаде без демонтажа соседних панелей. Фасадная система согласно настоящему изобретению, которая может быть изготовлена эффективно и экономично и состоит только из нескольких отдельных частей.
Соответственно, изобретение относится к элементу профиля для размещения на обратной стороне фасадной панели и к способу крепления фасадной панели к стене здания или фасадной балке через элемент профиля. Согласно изобретению профильный элемент выполнен цельным и имеет приемный участок, крепежный участок и монтажный участок, при этом приемный участок на своем свободном конце образует приемное пространство, а крепежный участок расположен относительно фасадной панели так, монтажная часть выходит за пределы фасадной панели.
Таким образом создается фасадная система, в которой нет необходимости, чтобы профильный элемент взаимодействовал с другими элементами фасадной системы для выполнения своей несущей функции. К фасадной панели должен быть присоединен только цельно образованный профильный элемент, а созданный таким образом фасадный элемент крепится к зданию в области монтажного участка, выходящего за пределы фасадной панели. Благодаря своей форме профильные элементы имеют то преимущество, что каждый элемент фасада может быть установлен или удален независимо от соседних элементов фасада.
Здесь также описаны выгодные варианты выполнения профильного элемента. Предпочтительные варианты воплощения, описанные ниже, по отдельности или в сочетании друг с другом, приводят к дальнейшим усовершенствованиям профильного элемента.
Согласно первому предпочтительному варианту выполнения профильного элемента в соответствии с изобретением приемная полость имеет, по существу, U-образную форму и имеет первую полку U-образной приемной полости, лежащую в той же плоскости, что и крепежный участок, опирающийся на обратная сторона фасадной панели. Это дает возможность разместить профильный элемент на фасадной панели и закрепить его. Профильные элементы механически крепятся к фасадной панели, например, привинчиваются, но, в принципе, их также можно приклеивать или прикреплять иным образом с помощью устройств, материалов или способов, известных в данной области техники. Для этого можно использовать, например, систему глухого крепления TU-S от SFS или анкерные системы с подрезкой от Fischer или Keil. Возможно также использование заклепок для крепления элементов профиля к фасадной панели.
Согласно еще одному предпочтительному варианту выполнения профильный элемент согласно изобретению имеет вторую полку в области приемного пространства, лежащую в той же плоскости, что и монтажная секция. Это позволяет разместить профильный элемент на стене здания или на фасадной балке и затем закрепить его без возможности наклона фасадного элемента. В одном из вариантов фасадная панель с профильными элементами крепится к стене здания или к фасадной балке с помощью шурупов, причем шурупы размещаются в зоне монтажного участка. В частности, когда фасадные панели в смонтированном состоянии монтируются так, что между фасадными панелями образуется зазор, и если этот зазор имеет достаточно большие размеры, возможен доступ инструмента к шурупам в районе монтажного участка. прикрутить фасадную панель вместе с профильными элементами или отсоединить от стены или фасадной балки. Таким образом, зазор между установленными фасадными панелями должен составлять от 5 мм до 20 мм, от 6 мм до 10 мм или около 8 мм. С таким размером зазора, с одной стороны, фасад выглядит элегантно и обеспечивает достаточную визуальную защиту для элементов, прикрепленных за фасадом, а с другой стороны, он достаточно велик, чтобы можно было легко достать винты с помощью инструмента.
Что касается U-образной приемной полости, которая образована первой и второй опорами, отходящими от основания, следует отметить, что эта U-образная приемная полость также может быть образована таким образом, что вторая опора вместе с основание и фасадная панель образуют приемное пространство. Таким образом, первый этап может быть опущен.
В другом варианте на свободном конце монтажной секции выполнен ступенчатый выем, а в другом варианте в установленном состоянии накладные фасадные панели располагают так, что ступенчатый выем одного элемента профиля выступает в принимающий пространство другого элемента профиля.
Кроме того, на свободном конце второго плеча U-образной приемной полости может быть выполнен упор, расположенный по существу поперечно стойке. Этот упор может фиксировать ступенчатую выемку, выступающую в приемное пространство относительно ее горизонтального зазора перемещения. Чтобы иметь возможность вставить выемку в приемное пространство или снова вынуть ее, высота второй ножки равна или превышает высоту выемки.
Профильный элемент может крепиться исключительно к обратной стороне фасадной панели. Части элемента профиля могут опираться на верхнюю или нижнюю часть элемента профиля. На лицевой стороне фасадной панели отсутствует часть профильного элемента. В другом варианте профильный элемент расположен только на задней и верхней части фасадной панели.
К фасадному элементу можно прикрепить от одного до пяти профильных элементов. Кроме того, элементы профиля могут быть изготовлены из алюминия методом экструзии, а затем анодированы. Типовые размеры профильного элемента для фасадной панели размером 15 см×180 см составляют 16 см×6 см, при длине фасадной панели 180 см используется 3 профильных элемента. Высота фасадной панели может варьироваться от 6,5 см до 15 см.
Конструктор с элементом профиля согласно описанному выше изобретению дополнительно имеет начальный и конечный профиль в качестве второго и третьего элементов профиля. С помощью начального и торцевого профилей фасадные панели можно монтировать на кромку фасада, как правило, внизу и вверху. Как начальный, так и конечный профиль имеют определенные признаки профильного элемента, то есть они в основном представляют собой половину профильного элемента, образованного либо из верхней, либо из нижней части профильного элемента согласно изобретению. Стартовый профиль крепится к стене здания или фасадной балке и определяет нижний край фасадной стены. По сравнению с профильным элементом имеет только один монтажный участок и углубление, примыкающее к монтажному участку. Таким образом, начальный профиль используется для получения элемента профиля самой нижней фасадной панели.
Торцевые профили, однако, монтируются только с обратной стороны самой верхней фасадной панели фасадной стены или, например, на фасадной панели, примыкающей к подоконнику. Конструкция торцевых профилей в основном отличается только монтажной частью. Торцевой профиль имеет монтажный участок, который в смонтированном состоянии ориентирован вертикально заподлицо со стеной здания. Профиль крепится шурупом над верхней кромкой фасадной панели. Если фасадная панель должна быть более узкой из соображений экономии места, например, потому что она должна быть установлена под подоконником, фасадная панель обрезается соответствующим образом, а затем с обратной стороны монтируется торцевой профиль. Торцевой профиль также укорачивается до такой степени, чтобы крепление продолжало находиться над верхней кромкой фасада. Предмет изобретения также относится к фасадной системе с описанным выше профильным элементом для изготовления фасада здания, содержащей фасадные панели и профильные элементы, соединенные или способные соединяться с фасадными панелями.
Фасадная система согласно изобретению особенно подходит для небольших или средних фасадных панелей типичного размера шириной от примерно 6 см до 40 см и длиной примерно до 180 см, при этом фасадные панели могут быть изготовленные из стеклофибробетона, фиброцемента или ламинатных плит, также называемые HPL-панелями (High Pressure Laminate — HPL). Фасадная система может использоваться для горизонтальной ориентации элементов фасада. Однако возможна также вертикальная или диагональная ориентация.
Высота элемента профиля, то есть расстояние от монтажной части до приемной части, больше высоты фасадной панели, к которой крепится элемент профиля. Это облегчает как монтаж, так и демонтаж фасадной панели независимо от ее положения в фасадной стене.
Упомянутые дополнительные функции могут быть реализованы в любой комбинации, при условии, что они не исключают друг друга. Дополнительные преимущества и признаки изобретения вытекают из следующего подробного описания изобретения со ссылкой на схематические изображения на чертежах.
В представлении без масштаба:
РИС. 1 показан вид в разрезе фасадной системы согласно изобретению с тремя фасадными элементами в смонтированном состоянии.
РИС. 2 показан вид в разрезе фасадной системы согласно изобретению с тремя элементами фасада, причем центральный элемент фасада показан в демонтированном или демонтированном состоянии.
РИС. 3 показан вид сбоку еще одного возможного варианта выполнения профильного элемента.
РИС. 4 – вертикальный разрез элемента профиля, показанного на фиг. 3.
РИС. 5 показан вид сбоку стартового профиля для приема профильного элемента самых нижних фасадных панелей.
РИС. 6 показан вид сбоку торцевого профиля в виде частичного профиля профильного элемента.
РИС. 7 показан вертикальный разрез торцевого профиля, показанного на фиг. 6.
РИС. 8 показан вид в разрезе фасадной системы согласно изобретению с тремя элементами фасада и правильным расположением трех различных профилей.
РИС. 9показан вид сверху возможного варианта выполнения угловой соединительной панели.
РИС. 10 показан вид обшивки угла фасадной системой согласно изобретению и использованием соединительной панели угла.
РИС. 1 показан вид в разрезе фасадной системы 11 согласно изобретению с тремя фасадными элементами, установленными друг над другом в смонтированном состоянии, при этом стена здания или опора фасада не показаны. Все элементы фасада идентичны по конструкции и состоят из фасадной панели 9.0185 12 и элемент профиля 13 . Профильный элемент 13 выполнен в виде алюминиевого профиля и имеет приемную часть 15 , крепежную часть 17 и монтажную часть 19 . На свободном конце приемной секции 15 образовано U-образное приемное пространство 21 . U-образное приемное пространство образовано двумя ножками 23 , 25 . На свободном конце монтажной секции выполнено ступенчатое углубление 27 . Высота элемента профиля 13 определяется расстоянием между приемной секцией 15 и монтажной секцией 19 .
Профильный элемент 13 и фасадная панель 12 свинчены (винты не показаны). Ввинчивание осуществляется в области крепежной детали 17 . В этом крепежном элементе профильный элемент 13 сконструирован таким образом, что крепежный элемент 17 образует опорную поверхность, которую можно положить плоско на фасадный элемент 9. 0185 12 , а затем прикручивается. При взаимодействии опорной поверхности с первой ногой 23 приемного пространства 21 профильный элемент дополнительно стабилизируется на фасадной панели, поскольку первая нога также опирается на фасадную панель 12 . В области свободного конца профильной части, у которого начинается монтажный участок 19 , образована поперечная распорка 35 , образующая упорную кромку 37 . Эта упорная кромка 37 служит для позиционирования, так как эта упорная кромка 37 примыкает к верхней продольной стороне 45 фасадной панели 12 в смонтированном состоянии. Чуть дальше в направлении крепежного участка 17 предусмотрено ребро 33 , которое образует дополнительную опору на фасадной панели 12 для профильного элемента 13 .
Монтажная секция 19 выступает за продольную сторону 45 фасадной панели 12 . В области монтажной секции 19 , которая опирается непосредственно на стену здания или фасадную балку (оба не показаны), профильный элемент 13 с фасадной панелью 12 на профильном элементе 13 крепится к стене или фасадной балке с помощью винта (не показан). Опорная поверхность 22 , образованная в области монтажной секции 19 , которая опирается на стену или фасадную балку, находится в одной плоскости со второй ногой 25 приемного пространства 21 . Таким образом, можно прижать профильный элемент 13 вместе с фасадной панелью к стене корпуса или к фасадной балке во время монтажа, т.к. профильный элемент 12 лежит чисто.
Фасадные элементы чаще всего крепятся снизу вверх на стену здания или фасадную балку, т.е. самый нижний ряд фасадных элементов прикручивается к зданию первым. Затем следует второй ряд. При этом фасадные элементы второго ряда размещаются или крепятся так, что выемка 27 профильного элемента 13 самого нижнего ряда фасадов входит в приемное пространство 21 профильного элемента 9.0185 13 ряда фасадов выше. Фасадные элементы монтируются таким образом, чтобы со всех сторон образовывался зазор между соседними фасадными панелями 12 шириной около 8 мм. Это гарантирует, что фасадные панели 12 имеют достаточно места для расширения под действием тепла. Кроме того, через зазор 31 между фасадными панелями 12 можно добраться до винтов с помощью инструмента.
U-образное приемное пространство 21 имеет упор 29 на свободном конце. Этот упор 29 служит для ограничения или фиксации углубления 27 , выступающего в приемное пространство 21 , и, таким образом, профильного элемента 13 в целом относительно горизонтального зазора перемещения.
РИС. 2 показан вид в разрезе фасадной системы согласно изобретению с тремя элементами фасада, причем центральный элемент фасада показан в момент монтажа или демонтажа. Высота h S второй ноги 25 равна или больше высоты h R углубления 27 . Таким образом обеспечивается возможность ретроспективного демонтажа фасадного элемента из фасадной системы в смонтированном состоянии или повторной установки, поскольку при этом создается достаточно большое пространство для движения. На фиг. 2, центральный элемент фасада смещен в сторону расположенного выше элемента фасада. В результате углубление 27 элемента фасада, расположенное снизу, больше не выступает в приемное пространство 21 центрального фасадного элемента и, таким образом, фасадный элемент можно отдать по отношению к стене корпуса. С помощью этой процедуры задним числом можно в любое время просто установить или задним числом демонтировать отдельные элементы фасада.
Как видно на обоих рисунках, профильные элементы 13 согласно изобретению имеют пазы 39 , 41 на стороне, обращенной к стене здания, для приема углового соединителя 43 . Такой угловой соединитель 43 выполнен, например, в виде L-образного металлического уголка и используется только в области углов и откосов здания. Соединитель угловой 43 вставляется в пазы 39 и 41 тех смежных профильных элементов 13 , фасадные панели которых торцом заканчиваются на углу здания и которые монтируются с разных сторон здания. Этот угловой соединитель 43 фиксирует фасад в угловых зонах зданий.
Другой вариант выполнения профильного элемента показан на фиг. 3. В отличие от предыдущего варианта этот вариант имеет небольшие конструктивные отличия. Выемка 27 на свободном конце монтажной секции 19 имеет закругленную форму, но имеет ступенчатую структуру. Кроме того, две опорные поверхности расположены одна под другой в крепежной части 17 . Это позволяет привинтить профильный элемент 13 к фасадной панели 12 9.0186 двумя наложенными друг на друга винтами 60 . Под и над крепежной секцией на профильном элементе 13 расположены два кольцевых гнезда под винт 46 . Они не полностью закрыты в форме кольца, но имеют отверстие, которое придает им форму полумесяца.
РИС. 4 показан вертикальный разрез профильного элемента 13 . На нем показан участок крепления 17 из двух наложенных друг на друга рядов отверстий 51 , которые служат для установки винтов для крепления элемента профиля 9. 0185 13 на фасадной панели 12 . В монтажной части расположен горизонтальный ряд отверстий, удлиненное отверстие 53 и круглое отверстие 55 чередуются в каждом случае. Удлиненные отверстия 53 выровнены в горизонтальном направлении и имеют такой же размер в вертикальном направлении, что и круглые отверстия 55 . Эти отверстия в монтажной части 19 служат для крепления профильного элемента 13 к стене здания 57 или фасадная балка. Удлиненные отверстия 53 обеспечивают люфт в горизонтальном направлении для компенсации возможного расширения профильного элемента 13 .
РИС. 5 показан начальный профиль 113 , который определяет нижний край фасада. Начальный профиль 113 имеет в качестве элемента профиля 13 монтажный участок 119 с углублением 127 , в котором выполнено ступенчатое строение. Углубление 127 используется для удержания приемной секции 15 элемента профиля 13 , который крепится с обратной стороны фасадной панели (см. рис. 8). Монтажная секция имеет в этом случае также опорную поверхность 122 , которая в смонтированном состоянии упирается в стену здания. С помощью винта 59 опорную поверхность 122 и вместе с ней стартовый профиль 113 можно прикрепить к корпусу 57 . В отличие от профильного элемента 13 начальный профиль 113 имеет углубление 127 не на верхнем, а на нижнем свободном конце. Однако выемка 127 по-прежнему направлена вверх, чтобы обеспечить ее функциональность. Стартовый профиль 113 имеет длину, соответствующую длине фасадной панели 12 .
Концевой профиль 213 показан в разрезе на РИС. 6. Концевой профиль 213 имеет те же характеристики, что и частичный профиль элемента профиля 13 . Приемная секция 215 устроена одинаково, с одной стороны. Секция крепления 217 также имеет вертикальную опорную поверхность 218 в концевом профиле 213 . Монтажная секция 219 образована дополнительной вертикально ориентированной опорной поверхностью. Над крепежным элементом 217 крепится ножка 256 , которая находится на одном уровне с поверхностью фасадной панели 12 . Тот факт, что эта поверхность опирается на поверхность фасада, предотвращает поворот торцевого профиля 213 . Еще один горизонтальный соединительный элемент 258 соединяется с монтажной секцией 219 . Упомянутая монтажная секция 219 начинается ниже центра концевого профиля 213 и продолжается вертикально вверх, так что при использовании опорная поверхность, представляющая монтажную секцию 219 , находится на одном уровне со стеной 57 здания или фасадной балкой.
Вертикальный разрез концевого профиля 213 на РИС. 7 показаны различные сквозные отверстия 251 , расположенные на концевом профиле 213 . В крепежной секции 217 имеются три сквозных отверстия 251 , расположенных горизонтально рядом друг с другом. Через эти отверстия 251 пропущены шурупы 260 , которыми торцевой профиль 213 крепится к фасадной панели 12 . В монтажной секции 219 расположены несколько рядов сквозных отверстий, при этом удлиненное отверстие 253 и круглое отверстие 255 чередуются в горизонтальном направлении. В вертикальном направлении отверстия всегда располагаются одно под другим и всегда имеют одинаковую форму отверстий в ряду. Если ниже потолка или верхнего ограничителя, фасадная панель 12 необходимо уменьшить по высоте, торцевой профиль 213 можно подогнать под новую высоту фасадной панели 12 , укоротив монтажный профиль 219 .
РИС. 8 показан пример использования строительного комплекта согласно изобретению с тремя фасадными панелями. Здесь две нижние фасадные панели 12 крепятся к стене здания 57 с помощью профильного элемента 13 , а верхняя фасадная панель 12 крепится к стене здания 57 с помощью концевого профиля 213 . Крепление производится винтами 59 , 259 . Соседние фасадные панели отделены друг от друга в полностью смонтированной конструкции зазором 31 . Зазор 31 имеет такую ширину, чтобы через этот зазор можно было провести винт 59 . Это позволяет закрепить профильный элемент 13 винтом 59 и с помощью инструмента к стене здания снаружи. Фасадные панели обычно монтируются снизу вверх. Стартовый профиль 113 крепится снизу. Он должен быть прикреплен к тому месту у стены здания 57 , с которого должен быть поднят фасад. Крепление стартового профиля 113 к стене 57 желательно также выполнять с помощью винтовых соединений.
РИС. 9 показан альтернативный вариант осуществления углового соединителя по сравнению с угловым соединителем, описанным выше. Этот угловой соединитель состоит из панели 61 , края которой могут удерживаться пазами 39 , 41 элемента профиля 13 . Панель 61 имеет одностороннее расширение 62 поперечного сечения с одной стороны. С этой стороны два отверстия 63 расположены на одинаковом расстоянии от края панели. Расстояние между отверстиями 63 такое же, как и расстояние между гнездами для кольцевых винтов 46 профильного элемента 13 , показанного на ФИГ. 3.
РИС. 10 показано использование угловой соединительной панели, показанной на фиг. 9для обшивки угла фасадными плитами 12 , которые крепятся к стене здания 57 профильными элементами 13 согласно изобретению. Как описано выше, профильные элементы 13 крепятся к стене с помощью винтового соединения через монтажную секцию 19 . Соединительная угловая панель 61 крепится к элементу профиля 13 этих фасадных панелей 12 до монтажа обеих фасадных панелей 12 . Фасадные панели 12 , расположенные перпендикулярно друг другу, находятся на расстоянии друг от друга, которое предназначено для пропускания шурупа и закручивания шурупа снаружи с помощью инструмента.
