Проектирование вентфасада: Проектирование вентилируемых фасадов и фасадных систем, СРО

Проектирование вентилируемых фасадов, основные этапы, стоимость проектных работ

Проектирование вентилируемого фасада – процедура по комплексному анализу и расчету возможностей несущей способности стен и ограждающих конструкций. Результаты анализа позволяют сформировать итоговые решения по материалам и работам для возведения навесного фасада, с учетом требований климатической зоны, пожарной безопасности объекта, ветровых нагрузок, а также желаний Заказчика по декоративному оформлению здания.

Готовый рабочий проект позволяет быстро и качественно произвести монтаж вентилируемого фасада, вывести итоговую стоимость проекта, определить важнейшие составляющие спектра работ.

ОСНОВНЫЕ ЭТАПЫ ПРОЕКТИРОВАНИЯ

Подготовка технического задания:

• Разработка архитектурного проекта навесного фасада, с учетом пожеланий Заказчика по оформлению здания, а также увязка с требованиями генерального плана застройки города.
• Формирование списка желаемых технических показателей фасадной системы (теплоэффективность, шумоизоляция и др. )
• Предварительный расчет бюджета

Анализ технических показателей объекта:

• Проведение анализа несущей способности стен и ограждений
• Геодезическая съемка фасадов здания

Выполнение рабочего проекта:

• Раскладка облицовочного материала вентилируемого фасада, оптимизированная с учетом геометрии стен
• Раскладка фасадной подсистемы, с учетом результатов проведенного ранее анализа технических показателей
• Проектирование узлов примыкания к существующим конструкциям, технологических узлов соединений фасадной системы
• Расчет оптимизированной материальной спецификации навесного фасада
• Формирование итогового сметного расчета стоимости работ и материалов

Пример раскладки подсистемы (рабочий проект)

Пример раскладки облицовочного материала (керамогранит, рабочий проект)

КЛЮЧЕВЫЕ МОМЕНТЫ ПРОЕКТИРОВАНИЯ

Подготовительные работы – обязательный этап проектирования, который производит детальную оценку характеристик объекта.

Первоначальный анализ производимый на объекте – испытание анкера на вырыв. Данная процедура позволяет определить возможности несущих стен по нагрузке и в последующем определить количество точек крепления каркаса. К примеру строительные основания из полнотелого кирпича или бетона обладают одними из наивысших показателей прочности, в отличии от пено и газобетонных блоков.

Следующим этапом проектирования является геодезическая съемка, которая отображает реальное расположение ограждающих конструкций, окон, витражей, технических элементов здания (оборудование, рекламные щиты, элементы освещения). Результатом геодезической съемки является электронная схема (чертеж), включающая в себя высотные и плоскостные отметки стен, их относы и геометрия. На основании полученных данных формируется спецификация элементов подсистемы, необходимых для выравнивания поверхностей и раскладка ее на участки стен. Также геодезическая съемка помогает оптимизировать расход материалов, связать существующие конструкции с будущей системой вентилируемого фасада.

Подготовка рабочего проекта включает в себя вышеуказанные этапы, а также формирует полную спецификацию материалов, с учетом оптимизации. В рабочем проекте указываются основные узлы конструкций и примыканий, указания по их сборке и применяемых материалах.

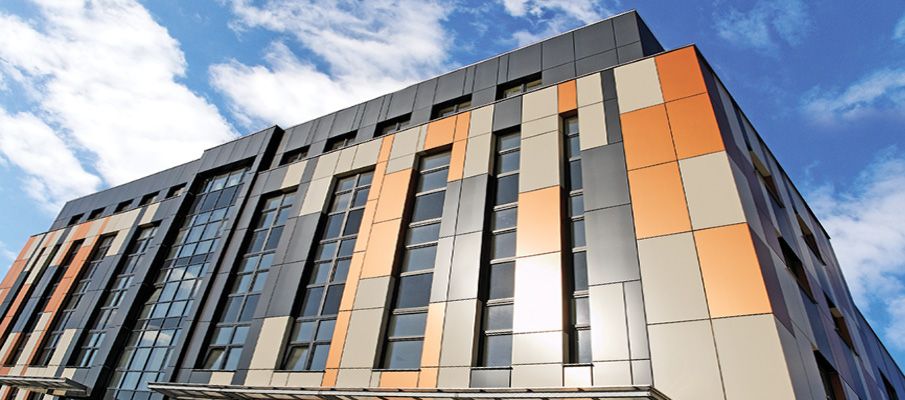

Пример, реализация проекта (проектные и монтажные работы нашей организации)

СТОИМОСТЬ ПРОЕКТНЫХ РАБОТ

В основном стоимость проектирования навесного фасада рассчитывается индивидуально, исходя из спектра необходимых расчетов и спецификации объекта. Предварительная стоимость указана ниже.

№	Позиция	Ед. изм.	Стоимость
1	Геодезические работы	м2	30 р.
2	Теплотехнический расчет	м2	60 р.
3	Проектные работы	м2	75 р.

Произвести предварительную оценку стоимости работ и материалов для навесного фасада Вы можете прямо сейчас, воспользовавшись нашим сервисом:

Фасадный калькулятор.

---

Наша основная цель – долгосрочное взаимовыгодное сотрудничество!

Проектирование вентилируемых фасадов

Вентилируемые фасады, особенности и этапы проектных работ: точные расчеты – залог технологичности навесной системы и экономичной эксплуатации строения

Фасад – «лицо» любого дома. Красивый фасад формирует имидж владельца, демонстрирует его статус. Современные фасадные системы настолько технологичны, что позволяют решать не только декоративные задачи.

Одна из функций вентилируемых фасадов – утепление. Невозможно переоценить роль этой современной навесной системы в создании и поддержании необходимого микроклимата в помещениях строения.

• При грамотном проектировании вентфасадов, которое проводят специалисты СРО СОЮЗ «Инновационные технологии проектирования», владельцы зданий и сооружений, их арендаторы получают отличную статью экономии ресурсов в процессе эксплуатации строений.

Особенности проектирования вентилируемых фасадов

Навесные фасады современных зданий и сооружений – системы сложные. Для успешности их монтажа проводятся расчеты и готовится отдельная часть общей проектной документации. Архитектор обычно указывает в ней:

• вид облицовки;
• способ крепления;
• наружное цветовое решение.

Собственно проектирование вентилируемого фасада происходит уже после начала строительных работ на стадии возведения несущих и ограждающих конструкций. Профессионалы называют этот этап «созданием коробки здания».

Почему такие вычисления нельзя сделать заранее? Потому что лишь при готовности «коробки» у проектировщиков появляется возможность уточнить фактические размеры объекта, которые всегда пусть незначительно, но отклоняются от проектных расчетов.

При вентилируемых фасадах погрешность критична. Для уточнения параметров проводится геодезическая съемка. Проектированием при этом могут заниматься только профессионалы, которые:

• одновременно выбирают вариант фасадной системы;
• знают все ее особенности;
• располагают спецификациями на элементы крепления и облицовки.

Вы ищите таких специалистов? Обращайтесь в СРО СОЮЗ «Инновационные технологии проектирования», и у вас в дальнейшем не возникнет проблем и несоответствий при монтаже вентилируемого фасада.

Этапы проектирования и состав проектной документации

Когда параметры постройки уточнены, наш проектировщик выполняет рабочие чертежи фасадных поверхностей здания. На их основе с учетом оконных и дверных проемов подготавливается схема расположения несущих профилей и облицовки. Далее создается проектная документация. В ее состав входит:

• пояснительная записка;
• приложения к ней;
• планы раскладки;
• чертежи стыковочных узлов;
• описание текстовое и графическое нестандартных элементов фасада с учетом уникальной архитектуры здания.

Пояснительная записка – важная часть документации. Она содержит:

• данные о фасадной системе;
• описание материала несущих стен;
• прочностные и теплотехнические расчеты.

Приложениями к записке служат подробные спецификации всех элементов навесного фасада. В графической части документации указываются:

• схемы размещения профилей;
• точки их крепления к стенам;
• раскладка облицовочных плит.

Стыковочные чертежи содержат изображения оборудования вентфасада:

• на углах здания;
• в местах соединения его элементов с цоколем;
• около оконных и дверных откосов;
• в местах состыковки с другими архитектурными деталями.

Отдельно выполняется схема противопожарных отсечек.

Рабочая документация

В обязательном порядке разрабатывается также рабочая документация, которая именуется проектом производства работ (ППР). Она содержит рекомендации для непосредственного исполнителя монтажа и включает в свой состав:

• график возведения системы вентилируемого фасада;
• план устройства строительных лесов и расположения подъемников;
• рекомендации по последовательности наиболее рационального проведения работ с подробными технологическими картами;
• инструкции по технике безопасности и организационные указания.

ППР создается на базе документации, предоставленной поставщиком вентилируемого фасада. Грамотно проведенные проектные работы станут залогом верного монтажа, без нарушения технологий.

Мы принимаем заявки на все виды проектирования. Рекомендуем заказывать проект целиком, чтобы в дальнейшем вам не пришлось соединять отдельные части и исправлять несостыковки. Кроме того, проектирование под ключ – это выгодное мероприятие, поскольку при объемах работ  у нас действуют скидки.

Dekton представляет первый в мире изогнутый и вентилируемый фасад, изготовленный из ультракомпактного камня

. Вентилируемый фасад, система XL45 с пазами на задней стороне

Количество

2400 кв. футов

Архитектура/Дизайн

PACAP ARQUITECTOS

Color

Zenith

Конец Дата

2022

Толщина

8 мм

СИЛИАНТА СИЛИДЕРА (ALCINAL ARIDEMALUS ARIDEREMALL APARIOLLY ARIDEREMALL APARIOLLY BEARIDEMLY ARIDEMALLY ARIDEMALLY TOWNIOLLY ARIDEMLY ARIDERALS TOWNIOLLY ARIDEMLY TOWNIOLLY TOWNIOLLY. не остается незамеченным. Вырвавшись из общих шаблонов, этот проект выделяется на берегу моря своей авангардной формой, а также своими уникальными особенностями, в том числе тем, что это первое в мире здание с изогнутым вентилируемым фасадом из керамического фарфора.

В данном случае ультракомпактный камень Cosentino, Dekton, был выбран в качестве поверхности для этой задачи, цель которой выходит за рамки простого привлечения внимания: извилистые формы башни Delfín Tower на самом деле стремятся достичь большей устойчивости.

«Благодаря дизайну фасада башня оптимизирует вентиляцию и защиту от солнца в течение всего года. Это приводит к сокращению выбросов CO2 на 30-39%», — говорят руководители проекта.

Дектон: идеальный материал для здания, где экологичность является ключевым фактором

Delfín Tower действительно является первым высотным жилым зданием в Испании, получившим сертификат LEED Gold. Эта сертификация означает, что весь процесс, от проектирования до выбора материалов, строительства и даже последующего управления зданием, был разработан таким образом, чтобы предлагать самые передовые решения с точки зрения устойчивости.

Таким образом, вполне логично, что для фасада выбран материал Dekton, поскольку он является углеродно-нейтральным продуктом на протяжении всего своего жизненного цикла. Это означает, что сразу после добычи сырья используются только самые требовательные, эффективные и экологически безопасные процессы, а образующиеся парниковые газы компенсируются за счет инвестиций в компенсационные проекты, поддерживаемые ООН.

В дополнение к этому, Dekton является отличным тепло- и звукоизолятором, что положительно влияет на управление энергопотреблением здания. Кроме того, его высокая устойчивость к УФ-лучам, царапинам, морозу, оттаиванию и даже огню, а также низкий уровень водопоглощения обеспечивают первозданный внешний вид на долгие годы. Эта поверхность, которая сочетает в себе низкие эксплуатационные расходы и длительный срок службы, также полезна для окружающей среды.

Роскошь и бережное отношение к окружающей среде идут рука об руку в Delfín Tower

«Одним из материалов, который больше всего выделяется при подходе к этой жилой башне в Бенидорме, является ее внешняя облицовка. Система вентилируемого фасада на основе крупноформатных плит стала настоящим вызовом из-за своей морфологии и изогнутой формы». Это слова разработчика проекта, Goya Real Estate, когда его спросили о панелях, использованных для проекта: изготовленные по индивидуальному заказу, большого формата, толщиной 8 мм и эксклюзивно нарезанные по размеру компанией Cosentino.

Кроме того, в проекте представлены краны, которые сокращают потребление воды на 40%, инновационная система управления отходами, полностью возобновляемые источники энергии, зарядные устройства для электромобилей, система домашней автоматизации, которая автоматически регулирует температуру, влажность и вентиляцию в соответствии с погодными условиями…

Остальные используемые материалы, процессы и помещения в здании, спроектированном Pacap Arquitectos, одинаково эффективны без ущерба для роскоши. Таким образом, удобный дизайн интерьера от Алехандры Помбо из высококачественных материалов дополняется необыкновенными местами общего пользования, такими как «бассейн Infinity» на 19-й улице.этаж и социальный клуб.

Материалы Cosentino, используемые в этом проекте

Исследуйте аналогичные тематические исследования

СИЛИСТОН ВОССТАВЛЯТЬ ЭЛЕГАНС В РАДИССОНСКОЙ РЕДОВОЙ МАДРИД

Столы с Dekton Bergen для любителей кофе в уютном пространстве Эмиратов

Материалы Cosentino для оформления Vitta Palermo, инновационного здания в самом модном районе Буэнос-Айреса

Современное здание в Луго выбирает Dekton для облицовки сложного фасада

Dekton и Silestone, бесспорный победитель для облицовки современного, изысканного и функционального четырехзвездочного отеля

Dekton , часть уникального опыта в ресторане Samsha в Валенсии

Dekton придает характер бару, а потолок органической формы этого уникального ресторана в Валенсии

Dekton формирует мощный фасад здания Законодательного собрания Коста-Рики, обладатель премии Macael 2021 Award

Ресторан Talavera (Флорида) выбирает Dekton для своих внутренних и наружных столов

Вам нужна информация или образцы наших материалов? Хотите узнать о партнерстве с Cosentino?

Влияние конструкции фасада на пассивную вентиляцию здания

$720,00 Скидка для студентов

• В этом проекте влияние конструкции фасада на пассивную вентиляцию здания численно исследовано
  Свободно владеет ANSYS.
• Изучение теплового состояния из энергетического аспекта и вентиляции (ACH).
• Оформление фасада в виде системы пассивной вентиляции
• Трассировка солнечных лучей Влияние на теплопередачу

Нажмите Добавить в корзину и получите файл Geometry , файл Mesh и всеобъемлющее обучающее видео ANSYS Fluent .

Чтобы заказать свой проект или воспользоваться Консультация по CFD , свяжитесь с нашими экспертами по электронной почте ([email protected]), через вкладку онлайн-поддержки или через WhatsApp по номеру +1 (903) 231-3943.

Есть несколько бесплатных продуктов

для проверки качества наших услуг.

Если вам нужно обучающее видео по проектированию геометрии и созданию сетки для одного продукта , вы можете выбрать этот вариант.

Обучение геометрии и сетке (+$90.00)

Если вам нужна консультация специалиста с помощью обучающего видео, эта опция дает вам 1 час техподдержка.

Выделенное онлайн-обучение (+$90,00)

Количество

Влияние конструкции фасада на пассивную вентиляцию здания

Категории: Академический, Архитектурный, HVAC, Промышленный, Радиационный Теги: Кондиционер, ANSYS Fluent, ANSYS Meshing, Архитектурный, здание, эффект плавучести, CFD, Анализ CFD, Проект CFD, Моделирование CFD, конвекция, фасад, Fluent, стекло, Теплопередача, HVAC, естественная конвекция, численное, излучение, Моделирование , трассировка солнечных лучей, Сидней, Вентиляция

• Описание
• Отзывы

Описание

Введение

Одна сторона конструкции здания, которая часто находится в непосредственном контакте с окружающей средой, известна как фасад (см. рис. 1). В настоящее время влияние конструкции фасада на пассивную вентиляцию зданий является одной из основных областей интересов архитектурного и энергетического машиностроения.

Несмотря на то, что он придает зданию характерный внешний вид, он является одним из наиболее важных компонентов общего дизайна здания с энергия аспект. Фасад здания может иметь различные формы и размеры, что приводит к различному тепловому комфорту и энергопотреблению.

По сути, это один из тех элементов здания, который дает инженерам свободу обеспечивать часть необходимой энергии с помощью Системы пассивной вентиляции .

Рисунок 1 – Фасад здания

Описание проекта Влияние конструкции фасада на пассивную вентиляцию

В этом проекте моделируется трехэтажная квартира , расположенная в столице штата Новый Южный Уэльс, Сидней, . В этом исследовании исследуются различные состояния фасада для достижения наилучшего сценария, обеспечивающего естественную вентиляцию , наилучшие тепловые условия и воздухообмена в час (ACH).

На первом этапе осуществляется сбор общей информации для оценки географических и тепловых условий. Сидней с координатами 151,20 долготы и -33,865 широты испытывает самые холодные погодные условия за 9 лет.Площадь поперечного сечения 2, высота 2,8 м.

Клиент также установил ограничение и запросил стекло в качестве фасадного материала. Как уже упоминалось, две предварительные цели проекта заключались в обеспечении части потребности здания в энергии и естественной вентиляции, измеряемой параметром ACH. Поэтому наши специалисты разработали 3 различных дизайна фасада , которые, по прогнозам, удовлетворят поставленные задачи.

Корпус 1 предназначен для фасада, полностью расширенного, чтобы закрыть вид спереди здания. Кроме того, у него есть отдельный вход и выход. Схематично изображена конструкция каждого корпуса. Обратите внимание, что выходы и входы окрашены в красный и синий цвета.

корпус 1:

В корпус 2 впускной и выпускной клапаны установлены на модифицированном фасаде. В этом случае фасад создается из трех отдельных частей, каждая для своего этажа и не соприкасающихся друг с другом.

случай 2:

В третьем случае мы расширили фасад, как и в первом случае, но реализованы один вход и выход.

вариант 3:

Рисунок 2- а) вариант 1 б) вариант 2 с отдельными частями фасада в) вариант 3 с одним входом и выходом

Анализ влияния конструкции фасада на пассивную вентиляцию 7 моделирования, мы собрали результаты в таблице ниже.

Как видно, распределение температуры является однородным в случаях 1 и 2, в то время как между тремя этажами корпуса 3 есть отчетливая разница. Это также видно в отображении объема температуры в случае 3, изображенном на рисунке 3c.
