Проектирование вентилируемых фасадов

Вентилируемые фасады, особенности и этапы проектных работ: точные расчеты – залог технологичности навесной системы и экономичной эксплуатации строения

Фасад – «лицо» любого дома. Красивый фасад формирует имидж владельца, демонстрирует его статус. Современные фасадные системы настолько технологичны, что позволяют решать не только декоративные задачи.

Одна из функций вентилируемых фасадов – утепление. Невозможно переоценить роль этой современной навесной системы в создании и поддержании необходимого микроклимата в помещениях строения.

• При грамотном проектировании вентфасадов, которое проводят специалисты СРО СОЮЗ «Инновационные технологии проектирования», владельцы зданий и сооружений, их арендаторы получают отличную статью экономии ресурсов в процессе эксплуатации строений.

Особенности проектирования вентилируемых фасадов

Навесные фасады современных зданий и сооружений – системы сложные.

Для успешности их монтажа проводятся расчеты и готовится отдельная часть общей проектной документации. Архитектор обычно указывает в ней:

• вид облицовки;
• способ крепления;
• наружное цветовое решение.

Собственно проектирование вентилируемого фасада происходит уже после начала строительных работ на стадии возведения несущих и ограждающих конструкций. Профессионалы называют этот этап «созданием коробки здания».

Почему такие вычисления нельзя сделать заранее? Потому что лишь при готовности «коробки» у проектировщиков появляется возможность уточнить фактические размеры объекта, которые всегда пусть незначительно, но отклоняются от проектных расчетов.

При вентилируемых фасадах погрешность критична. Для уточнения параметров проводится геодезическая съемка. Проектированием при этом могут заниматься только профессионалы, которые:

• одновременно выбирают вариант фасадной системы;
• знают все ее особенности;
• располагают спецификациями на элементы крепления и облицовки.

Вы ищите таких специалистов? Обращайтесь в СРО СОЮЗ «Инновационные технологии проектирования», и у вас в дальнейшем не возникнет проблем и несоответствий при монтаже вентилируемого фасада.

Этапы проектирования и состав проектной документации

Когда параметры постройки уточнены, наш проектировщик выполняет рабочие чертежи фасадных поверхностей здания. На их основе с учетом оконных и дверных проемов подготавливается схема расположения несущих профилей и облицовки. Далее создается проектная документация. В ее состав входит:

• пояснительная записка;
• приложения к ней;
• планы раскладки;
• чертежи стыковочных узлов;
• описание текстовое и графическое нестандартных элементов фасада с учетом уникальной архитектуры здания.

Пояснительная записка – важная часть документации. Она содержит:

• данные о фасадной системе;
• описание материала несущих стен;
• прочностные и теплотехнические расчеты.

Приложениями к записке служат подробные спецификации всех элементов навесного фасада. В графической части документации указываются:

• схемы размещения профилей;
• точки их крепления к стенам;
• раскладка облицовочных плит.

Стыковочные чертежи содержат изображения оборудования вентфасада:

• на углах здания;
• в местах соединения его элементов с цоколем;
• около оконных и дверных откосов;
• в местах состыковки с другими архитектурными деталями.

Отдельно выполняется схема противопожарных отсечек.

Рабочая документация

В обязательном порядке разрабатывается также рабочая документация, которая именуется проектом производства работ (ППР). Она содержит рекомендации для непосредственного исполнителя монтажа и включает в свой состав:

• график возведения системы вентилируемого фасада;
• план устройства строительных лесов и расположения подъемников;
• рекомендации по последовательности наиболее рационального проведения работ с подробными технологическими картами;
• инструкции по технике безопасности и организационные указания.

ППР создается на базе документации, предоставленной поставщиком вентилируемого фасада. Грамотно проведенные проектные работы станут залогом верного монтажа, без нарушения технологий.

Мы принимаем заявки на все виды проектирования. Рекомендуем заказывать проект целиком, чтобы в дальнейшем вам не пришлось соединять отдельные части и исправлять несостыковки. Кроме того, проектирование под ключ – это выгодное мероприятие, поскольку при объемах работ  у нас действуют скидки.

рассчитать цену изготовления проекта НВФ от компании «Кронос Фасад»

Главная > Проектные работы

Срок службы и надежность навесных фасадных систем зависят от грамотности проектирования. Чтобы избежать обрушения или деформаций этого вида отделки здания, нужно доверять проектирование вентилируемых фасадов и монтаж только профессионалам. В Москве и ЦО такие услуги оказывает ООО «КРОНОС ФАСАД». Мы можем выполнить проектные работы и монтаж на территории всей России. Для этого у нас есть штат квалифицированных сотрудников, диагностическое оборудование и специальный инструмент, а также соответствующие материалы и сертификаты.

Разработка концепции

Первым этапом проектирования навесного фасада является разработка архитектурного дизайна. Мы выслушиваем Ваши пожелания относительно экстерьера здания и показываем, при помощи каких материалов и технологических решений это может быть достигнуто. Если у клиентов нет конкретных вариантов, то мы готовы предложить наше видение архитектурного стиля, соответствующее проводимой деятельности, концепции компании и окружающей местности. При этом мы учитываем все действующие требования СНиП, чтобы готовое решение не вызвало претензий у контролирующих строительных и пожарных инстанций.

Геодезические изыскания

Если монтаж вентилируемого фасада необходим к зданию, которое только планируется построить, то для составления проекта проводятся геодезические работы. Мы замеряем площадь застройки с учетом фундамента и включаем в проект вынос габаритов строения с добавлением толщины навесного фасада.

Расчет нагрузочной способности

Важным этапом проектирования вентилируемого фасада является определение нагрузочной способности анкеров в несущих стенах, при помощи которых будет прикреплена подсистема. Чтобы рассчитать это, мы проводим испытания, высверливая перфоратором отверстие и размещая в нем анкер. Закрутив его, специальным прибором осуществляется выдергивание с замером нагрузки. От полученных значений рассчитываются количество точек фиксации, схема их расположения, максимально допустимый шаг между обрешеткой.

На этом этапе в проекте закладывается вид обрешетки с указанием сечения металлического профиля, расстояния между планками и способа их расположения (горизонтальный, вертикальный). В сложных случаях, когда стены состоят из неплотных строительных материалов (пеноблоки и т. д.), мы можем составить проект навесного фасада с креплением кронштейнов к межэтажным плитам перекрытия.

Расчет теплоизоляции

Чтобы утеплить фасад, в подсистему закладывается слой минеральной ваты. Материал может быть в виде рулонов или квадратных плит. В зависимости от того, насколько требуется повысить тепло- и звукоизоляцию, мы рассчитываем в проекте вентилируемого фасада сечение каменной ваты (50– 200 мм) и ее плотность (11–35 кг/м³).

Проект с выбором материала наружного экрана

Существует много способов отделки фасада при помощи разнообразных строительных материалов, от вида которых зависит цена системы. Среди доступных вариантов:

• керамогранит;
• натуральный камень;
• фиброцементные плиты;
• алюминиевые композитные панели;
• терракотовые панели;
• клинкерная плитка;
• сайдинг;
• профлист.

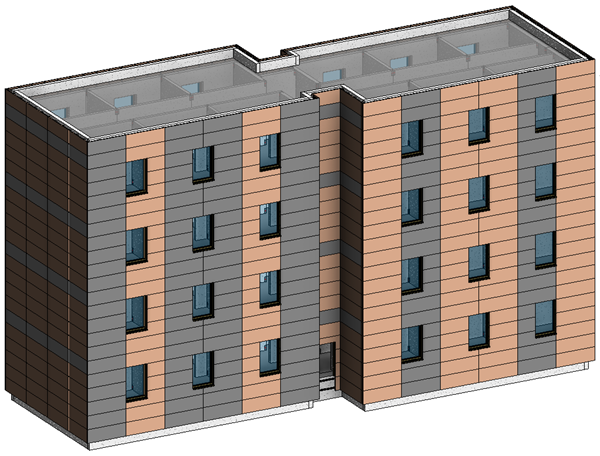

При разработке проекта мы составляем эскиз на компьютере, чтобы Вы могли наглядно увидеть, как будет выглядеть фасад при монтаже системы с тем или иным наружным экраном. Это поможет точнее представить дизайн и заранее понимать конечный результат, что защитит от разочарований.

Продумывание нюансов

При проектировании навесного фасада важно учесть различные особенности рельефа стен здания и прикрепленных к ним конструкций. Мы предусмотрим способы отделки оконных и дверных проемов, продумаем варианты совмещения вентилируемого фасада с кровлей и цоколем. В нашем проекте будут учтены сложные места с пролегающими вдоль стен трубами или закрепленными снаружи блоками кондиционеров, чтобы декоративно-защитная конструкция не мешала функциональности других систем и выглядела эстетично.

Подробный расчет стоимости

В услугу проектирования вентилируемого фасада входит и расчет объемов применяемых материалов, с помощью которого можно получить их стоимость и рассчитать цену за работу. Это поможет сразу определиться с необходимыми вложениями и избежать неприятных сюрпризов. Смета в проекте учитывает стоимость самих материалов исходя из их вида, сечения и количества. Мы определяем общую площадь фасада, затем замеряем площадь оконных и дверных проемов и вычитываем ее из общего значения. К сумме добавляются расценки за дополнительные элементы для отделки специфичных особенностей рельефа фасада и работу.

Преимущества нашего проектирования

Для проектирования навесных фасадных систем стоит обратиться к нам ввиду следующих преимуществ:

• юридическая безопасность. Разработанные нами проекты полностью соответствуют действующим строительным нормам и опираются на проведенные испытания по нагрузочной способности. Смонтированные по ним фасадные системы гарантированно прослужат долго и не будут иметь претензий со стороны контролирующих инстанций;
• доступная стоимость. Цена как самого проекта, так и предоставляемых нами материалов отличается доступностью. Мы являемся официальным дилером некоторых производителей, поэтому итоговая сумма у нас гораздо привлекательнее, чем у других компаний;
• индивидуальный подход. Мы всегда учитываем пожелания заказчика.



Примеры наших проектов

Офисное здание в Москве. При проведении геодезических изысканий специалисты компании разработали проект фасада с использованием оцинкованного стального каркаса и металлокассет.

Жилой дом в Зеленограде. В процессе проектирования многоэтажного здания было решено применить для основы конструкции кляммеры и т-образные профили. Для облицовки фасада использовался керамогранит.

Административное здание в Королеве. Наша компания выполнила проектирование системы из алюминиевых панелей с композитным наполнителем. В качестве декора фасада использовались фибробетонные элементы. Каркас изготовлен с применением кляммеров и т-образных профилей.

Детский сад № 10 в Калининце. В данном случае специалисты компании разработали проект фасада, для отделки которого использована фиброцементная плита. В качестве основы конструкции применяется вертикальная система из оцинкованной стали.

Чтобы заказать проект вентилируемого навесного фасада, обратитесь к нам, позвонив по телефону или написав на электронную почту.

Материалы

Материалы

ПАНЕЛИ HPL

HPL (ламинат высокого давления) представляет собой материал, состоящий из слоев крафт-бумаги, пропитанных меланиновыми смолами. Эти слои прессуются под высоким давлением и высокой температурой. В результате термореактивные смолы проникают во все слои материала и изменяют его структуру.

Это универсальный материал, который используется как для навесных вентилируемых фасадов и элементов экстерьера, так и для интерьерных решений.

Узнать больше

Кварцевые панели

Являясь передовым материалом с уникальными свойствами, кварцевые плиты легко находят свое место в самых разных проектах, будь то элитная мебель, столешница или пол на кухне в стиле прованс. Также это может быть современный вентилируемый фасад, так как его устойчивость к неблагоприятным погодным условиям делает его отличным материалом для внешней отделки.

Узнать больше

Керамика

Основным компонентом массы для керамической плитки является глина, которая образуется в результате эрозии горных пород, содержащих полевой шпат (например, гранит) под воздействием ветра, воды и сезонных перепадов температур. Эта эрозия произошла в третичную эру миллионы лет назад.

Глина состоит из мелкозернистых минералов, а глинистые минералы (слоистые силикаты) придают ей пластические свойства.

Учитывая особые требования к процессу производства керамики и самим изделиям, к глине необходимо смешивать другое сырье (50-70%), такое как полевой шпат (15-25%), шамот (10-20%), и каолин (0-10%).

Переработка включает гомогенное смешивание всех компонентов. Полученная масса подвергается дальнейшей обработке в процессе производства керамики.

При формовании плитки в основном используются два метода: с одной стороны, используется сухое прессование, а с другой стороны, применяется экструзия. В процессе формования подготовленная масса в грануляте или в пластифицированной форме проталкивается в форму под очень высоким давлением.

Узнать больше

Панели из минерального волокна

Древесноволокнистые плиты — это строительный материал, состоящий из минеральных волокон и некоторых органических вяжущих материалов, таких как целлюлоза или смолы. Эти плиты обладают очень высокой прочностью и долговечностью, а также хорошей звуко- и теплоизоляцией.

Древесноволокнистая плита используется для изготовления стен, перегородок, потолков, полов, фасадов и других строительных конструкций. Также их часто используют при реконструкции и модернизации старых зданий.

Основными преимуществами ДВП являются огнестойкость, влагозащита, устойчивость к гниению и другим биологическим воздействиям, а также долговечность и низкая цена по сравнению с другими строительными материалами.

В целом ДВП является востребованным материалом в строительной отрасли благодаря своим свойствам и доступной цене.

Узнать больше

Фиброцемент

Фиброцементные плиты — разновидность фиброцементного материала, состоящего из плоских листов фиброцементной массы. Они могут быть разного размера и толщины, в зависимости от конкретного применения.

Фиброцементные плиты широко применяются в строительстве для создания панелей наружной обшивки, фасадов зданий, крыш, внутренних перегородок, потолков, полов и других конструктивных элементов. Они отличаются высокой прочностью, устойчивостью к влаге, механическим воздействиям, ультрафиолетовому излучению, гниению и огню. Кроме того, фиброцементные плиты обладают хорошими звукоизоляционными свойствами и легко поддаются обработке при монтаже.

Узнать больше

Фибробетон

Стеклопластикобетон – композиционный строительный материал, состоящий из цемента, песка, воды и различных видов волокон, таких как стекловолокно, полипропиленовое волокно, армированное стекловолокном и др.

Характеризуется высокой прочностью, устойчивость к механическим воздействиям, коррозии и агрессивным средам. Широко применяется в строительстве для изготовления наружных стен, потолков, фасадных панелей, ступеней, балконов, лестниц и других строительных элементов.

Фибробетон также можно использовать для укрепления склонных к растрескиванию поверхностей, таких как стены, потолки, полы, фундаменты и т. д. Его можно использовать в качестве армирования бетонных конструкций для повышения их прочности и долговечности.

Этот материал является экологически безопасным материалом, так как не содержит вредных веществ и не выделяет вредных веществ в окружающую среду в процессе эксплуатации.

Узнать больше

Алюминиевые композитные панели

Алюминиевый композит (алюминиевый композитный материал) — легкий, прочный и устойчивый к коррозии материал, широко применяемый в промышленности.

Состоит из двух алюминиевых пластин, соединенных пластиковым сердечником. Эта комбинация делает его легким и прочным. При этом обладает высокой устойчивостью к атмосферным условиям, агрессивным средам и УФ-излучению.

Алюминиевые композиты используются в качестве облицовочных материалов для зданий, панелей ограждений, внутренней отделки, рекламных щитов и вывесок. Благодаря широкой цветовой гамме и возможности нанесения изображения на поверхность алюминиевые композиты стали очень популярны.

Кроме того, алюминиевые композиты очень просты в монтаже и имеют длительный срок службы. Также они обладают пониженной горючестью и отвечают требованиям пожарной безопасности. Это делает их идеальным выбором для использования в строительстве и рекламе.

Узнать больше
