Подсистема для вентфасада – Фасадные панели для отделки дома
Вентилируемые фасады – это современные облицовочные системы, состоящие из двух частей: подсистемы и облицовки. Подсистема – это каркас фасада, изготавливаемый из металлических конструкций и включающий в себя систему креплений.
Вторая часть вентилируемого фасада – это облицовочный слой, устанавливаемый на подсистему. В качестве такого слоя могут быть использованы различные отделочные материалы – фиброцемент панели, фиброцементный сайдинг, натуральный камень и другие.
Особенности подсистем для вентфасадов Навесной каркас вентилируемого фасада состоит из металлических кронштейнов, шляпных Г-образных и Z-образных профилей. Каркас устанавливается таким образом, чтобы между поверхностью стен и облицовочным слоем оставалось пустое пространство, шириной от 50 до 300 мм. В систему каркаса входят также различные дополнительные крепежные элементы – анкеры, дюбели, метизы и т.д.
Для придания зданию хороших теплоизоляционных качеств, между стеной и основными каркасными элементами вентилируемых фасадов располагается слой утепления из минеральной ваты или других материалов. Поверх слоя утепления укладывается специальная защитная пленка, предназначенная для предотвращения попадания влаги на поверхность утепления и стен здания.
В упрощенном виде, монтаж подсистемы предполагает следующие основные этапы: Установка на стену здания кронштейнов, их размер определяется на основе состояния стены, наличия трещин, неровностей и других дефектов. Расстояние между вертикальными и горизонтальными кронштейнами обычно составляет примерно 60 см. После монтажа кронштейнов, если необходимо, устанавливается слой утепления и защитная пленка. Поверх установленных кронштейнов монтируется угловой Г-профиль с помощью саморезов. На последнем этапе, на определенном в проекте расстоянии устанавливается шляпный или z-образный профиль.
От качества подсистемы во многом зависит надежность всей системы вентилируемого фасада. Выбирать подсистему следует исходя из ее назначения, индивидуальных особенностей строения, погодных условий в регионе, а также на основе параметров облицовочного слоя.
В настоящее время на рынке представлено 3 основных вида подсистем вентилируемых фасадов, которые различаются между собой материалом, из которого они производятся:
Подсистемы из оцинкованной стали
Такие подсистемы в настоящее время считаются самыми распространенными, они подходят для использования различных облицовочных материалов в качестве внешнего слоя вентфасада. Оцинкованные каркасы рекомендуются к использованию при выборе отделки из керамогранита, фиброцемента, натурального камня, композитных материалов, профнастила, фиброцементного сайдинга и металлических кассет. Подсистемы из оцинковки состоят из элементов, использование которых позволяет скрыть любые, даже весьма ощутимые дефекты поверхности несущих стен производственного строения или дома. Каркасы из оцинкованной стали могут устанавливаться на любых поверхностях, причем, монтажные работы не предусматривают использование мокрых технологий, а потому могут производиться в любое время года, вне зависимости от температурных условий. Общий срок эксплуатации таких систем обычно составляет более 50-ти лет. С экономической точки зрения, оцинкованные подсистемы считаются самыми выгодными, так как стоят дешевле, чем аналогичные изделия из нержавейки или алюминия. Благодаря высокой прочности отдельных элементов каркаса, он способен повышать общие несущие возможности всего сооружения в целом. Оцинкованная сталь не подвержена горению, а потому подсистема препятствует распространению огня и полностью удовлетворяет современным требованиям пожарной безопасности.
Подсистемы из нержавеющей стали.
Каркасы вентилируемых фасадов из нержавеющих сталей отличаются большей стоимостью, чем подсистемы из оцинковки, в то же время, они имеют ряд преимуществ, в частности, нержавеющая сталь не подвержена коррозии, а потому может прослужить максимально долго без необходимости проведения ремонтных работ. Общий срок эксплуатации таких подсистем может составлять более 70-ти лет. С точки зрения стойкости к внешним атмосферным явлениям, каркасы из нержавеющей стали ни в чем не уступают изделиям из нержавейки. Они прекрасно показывают себя при использовании даже в самых суровых погодным условиям. Им не страшна ни влага, ни солнце, ни сильный ветер, ни низкая температура. Важным достоинством каркасов из нержавеющей стали является еще и то, что их можно использовать даже для высотного строительства, то есть при строительстве на высоте свыше пятидесяти метров.
Алюминиевые подсистемы.
Алюминиевые каркасы фасада фасадов в настоящее время набирают популярность. Их основное достоинство состоит в меньшем весе, чем у металлических изделий, благодаря чему такие конструкции могут использоваться при высотном строительстве. В целом они оказывают минимальное воздействие на несущую стену, что может быть крайне важным при организации систем вентилируемого фасада на старых зданиях и сооружения, ресурс конструкций которых практически полностью выработан. Что касается показателей стойкости и долговечности, алюминиевые подсистемы не уступают изделиям из оцинкованной и нержавеющей стали, они отлично переносят любые погодные условия, воздействие влаги, ультрафиолета и т. д. Единственным недостатком алюминиевых подсистем является их низкая температура плавления, которая в три раза меньше таких же показателей металла. Может показаться, что это не самая важная характеристика, но она негативно сказывается на пожарной безопасности.
Помимо прочего, подсистемы вентфасадов могут различаться в следующих характеристиках: Варианты крепления внешнего облицовочного слоя. Существуют подсистемы открытого и скрытого монтажа. Открытый вариант предполагает использование фасадных кляммеров, отдельные элементы которых выступают наружу. Вместо кляммеров для открытой фиксации облицовки могут использовать заклепки, применяемые в основном для установки панелей из композитных материалов и фиброцемента. Скрытый метод монтажа считается более дорогим вариантом, он предполагает установку облицовочных панелей в торцах подсистем или с внутренней стороны за счет использования скрытых кляммеров, планок-держателей или других подобных фиксаторов. Способы монтажа каркаса на поверхность стен здания. Стандартный вариант установки предполагает монтаж кронштейнов к внешней стене объекта, однако, он может быть использован только при условии, что внешние стены отличаются достаточной прочностью и изготовлены, к примеру, из кирпича или бетона. Если стены дома выполнены из рыхлых материалов (пенобетон, керамзитные блоки и т.д.), то кронштейны могут крепиться к межэтажным перекрытиям. Естественно, второй вариант монтажа является более дорогим. Какой бы вариант подсистемы для фасадов не был выбран, главное, чтобы каркас отвечал индивидуальным особенностям объекта, удовлетворял все желания собственника по функциональности и стоимости и позволял организовать надежную систему вентилируемого фасада.
Посмотреть каталог фактур
Подсистема для вентилируемого фасада: устройство и монтаж
Монтаж подсистемы вентилируемых фасадов осуществляется с применением надежных и прочных элементов крепления. Конструкции создают из алюминия, оцинкованной и нержавеющей стали. Использование этой технологии позволяет избежать образования влаги и грибков на несущих стенах.
Содержание
- Что такое подсистема для вентфасада
- Конструкция системы с воздушным зазором
- Составные элементы подконструкции навесного фасада
- Фасадная подсистема: разновидности
- Алюминий как основа для подсистемы
- Подконструкция из оцинкованной или нержавеющей стали
- Деревянный каркас
- Основные производители
- Основные способы монтажа и крепления
Что такое подсистема для вентфасада
Во время возведения здания особое внимание уделяют обустройству фасада. В последние годы популярностью пользуется вентилируемый фасад. С его помощью улучшают внешний вид здания и продлевают срок службы стен. В составе конструкции декоративная облицовка, профиль и кронштейны.

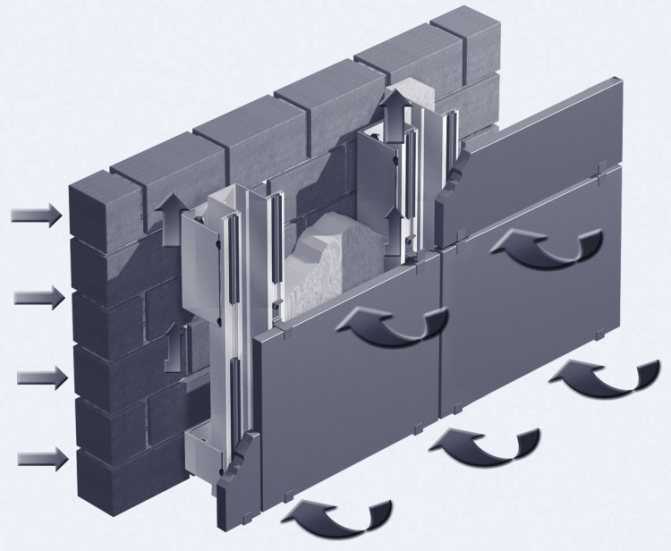

Особенность этого вида фасада в том, что между стеной и обшивкой есть зазор для непрерывной циркуляции воздуха. Это позволяет избежать накопления влаги, так как все ее излишки проветриваются.
Отделку выполняют с применением керамогранитных, фиброцементных панелей и фасадных кассет.
Конструкция системы с воздушным зазором
Вентилируемый фасад состоит из:
- несущего основания;
- подконструкции;
- слоя звуко- и теплоизоляции;
- парапроницаемой мембраны;
- зазора, обеспечивающего проветривание;
- декоративной отделки.
Каждый элемент подконструкции состоит из несущих профилей и кронштейнов, которые закрепляются между собой заклепками, а к стене анкером. Также используются разные элементы облицовки, которую крепят на салазку с иклей, кляммер и другие элементы.
Каждый элемент подконструкции создает единую каркасную систему. На нее и устанавливают материалы для облицовки здания.
С помощью подконструкции надежно крепятся облицовочные элементы, создавая вентиляционный зазор.
Составные элементы подконструкции навесного фасада
Дл создания основы каркаса под вентилируемый профиль пользуются профилями, которые крепят на кронштейны и другие элементы. На конструкцию будет осуществляться установка облицовочного материала.
Подконструкция необходима для того, чтобы крепко зафиксировать отделочные элементы, оставив зазор между отделкой и теплоизоляционным слоем. Благодаря каркасной системе создают надежные фасады с продолжительным сроком эксплуатации.
У вентилируемого фасада должно быть надежное крепление. С помощью теплоизоляции создают защиту от морозов и холодного ветра. Вентзазор при этом позволяет избежать деформации поверхности.
Фасадная подсистема: разновидности
Существуют разные варианты подконструкций, для создания которых используют алюминий, оцинкованную или нержавеющую сталь.
Металлические виды подсистем более надежные и отличаются продолжительным сроком службы. Вариант из алюминия больше других нравится покупателям, поэтому он дороже оцинкованной стали.
Внимание! Цена готового изделия устанавливается с учетом стоимости килограмма металла.
Алюминий как основа для подсистемы
Одним из распространенных элементов обустройства фасада считается алюминиевая подконструкция. Для ее изготовления используют сверхнадежный и прочный материал, устойчивый к коррозии. Небольшой вес системы позволяет избежать перегрузки основания. Поэтому этот вариант подходит для старых построек.
Чтобы повысить устойчивость материала к агрессивной среде, его подвергают анодированию или окрашивают. Первый способ можно использовать только в заводских условиях.
Срок эксплуатации системы из алюминия составляет до 50 лет.
Подконструкция из оцинкованной или нержавеющей стали
Система из оцинкованных профилей отличается положительными эксплуатационными свойствами и демократичной стоимостью. Она прочная, поэтому выдержит самый тяжелый отделочный материал. На нее можно устанавливать даже плиты из керамогранита.
Такие каркасы устойчивы к возгоранию, имеют высокую температуру плавления. Их изготовление осуществляется с соблюдением всех норм пожарной безопасности.
Чтобы продлить срок эксплуатации изделий, систему обрабатывают полимерным покрытием или окрашивают специальными составами. Стальные подсистемы не предполагают использование компенсаторов термического расширения.
Главный недостаток оцинкованной стадии в невысокой устойчивости к коррозии и сопротивлении разрыву. Поэтому в регионах, где уровень влажности превышает норму, этот материал использовать не рекомендуется.
Системы из нержавеющей стали также часто используют в процессе обустройства вентилируемого фасада. Такой профиль отличается долговечностью, так как устойчив к гниению. Среди всех видов подобных конструкций, системы из нержавейки служат дольше.
Такие каркасы подходят даже для межэтажного строительства. Они и комплектующие к ним отличаются хорошей жесткостью, прочностью и продолжительным сроком службы. Их можно использовать для тяжелой облицовки. Но есть некоторые недостатки материала:
- Цена за м2 гораздо выше, чем у аналогичных систем.
- Огромный вес стали делает невозможным ее использование для старых построек со слабой несущей способностью.
Внимание! Из-за большого веса, при установке системы из стали, придется потратиться на каркас.
Но чрезмерные затраты необходимы, если требуется добиться высокой устойчивости фасада к коррозии.
Производители в России предлагают покупателям различные типы подконструкций. Выбрать подходящий вариант между моделями из оцинкованной и нержавеющей стали очень сложно, особенно, людям, не разбирающимся в подобных вопросах. Поэтому предварительно стоит обсудить все вопросы со специалистом, который поможет сделать выбор с учетом архитектурных особенностей определенного здания, подберет крепежи, проведет расчет необходимого количества материала, поможет разобраться в технологической карте конструкции.
В связи с завышенными требованиями к профилям, каждый производитель пытается создать максимально надежные изделия, чтобы повысить их привлекательность для покупателей.
Деревянный каркас
Также существует вариант каркаса из дерева. Он гораздо дешевле, чем сложные металлические конструкции, но и срок эксплуатации меньше. Системы выполняют из деревянных брусков.
Их устанавливают друг на друга в перпендикулярном положении и создают зазор для циркуляции воздуха. Такие элементы используют при строительстве коттеджей.Основные производители
Количество производителей элементов для создания вентилируемого фасада в стране превышает сотню. На лидирующих позициях компании:
- Норд Фокс.
- Краспан.
- Зиас.
- Сиал.
- Олма.
- Металл Профиль.
Большинство производителей занимаются алюминиевыми системами, так как их можно крепить к различным облицовкам. Этот вариант чаще предпочитают владельцы коммерческих объектов.
Для жилых домов, чтобы сэкономить деньги, предпочитают использовать окрашенные или неокрашеные оцинкованные системы. Их количество составляет 40% рынка.
На 20% приходятся элементы из нержавеющей стали. Из обычно комбинируют с оцинкованными профилями, так как такие подконструкции продаются лучше.
Согласно статистике, крепить навесные фасады больше предпочитают на жилые многоэтажные здания. 40% из них уже установили такие системы. Но только 3% владельцев коттеджей, загородных домов, дач и вилл отдают предпочтение данному варианту обустройства фасада.
Основные способы монтажа и крепления
Большинство строительных компаний предпочитают металлические подсистемы. Но для продолжительного срока использования конструкции, ее необходимо правильно установить.
Системы могут крепиться сразу к стенам, если для их создания использовали прочные металлы. Для старых стен со слабой несущей способностью подобные нагрузки не подходят. В этой ситуации не обойтись без крепежа плит перекрытий, но это более трудоемкий процесс.
Профили могут устанавливать в горизонтальном или вертикальном положении. Первый вариант считается более удачным, так как перемещение воздушных масс происходит в вертикальном направлении снизу-вверх. Это обеспечит естественный процесс вентиляции фасада.
Чтобы прикрепить профиль, пользуются кронштейнами в форме буквы Г, Т и П. Их монтируют с применением анкерных дюбелей. Установка подсистемы осуществляется с учетом ее веса.
Перед началом работ, проводят геодезическую съемку фасада для определения неровностей и кривизны стен. После этого выполняют разметку и устанавливают маяки по вектору. Эти маяки определяют места, в которых будут располагаться кронштейны. Замеры проводятся с использованием геодезических приборов, отвесов, высокоточных уровней.
Процесс состоит из нескольких этапов:
- монтируют кронштейны;
- располагают каркасы в горизонтальном и вертикальном направлении.
Монтажные работы проводят в соответствии с инженерными расчетами. Они позволяют качественно установить систему.
Стальные изделия тяжелее алюминиевых профилей. Их вес составляет около 7 кг, в то время, когда алюминиевые подконструкции всего 3 кг.
Чтобы детально подсчитать количество элементов, мастера должны выполнить замеры всей поверхности фасада.
Важно учитывать, что стоимость работы зависит не только от количества материала, а и от сложности монтажа, типа выбранного материала, его веса и сроков выполнения заказа. Каждый материал, с помощью которого монтируют систему вентилируемого фасада, имеет собственные специфические характеристики, достоинства и недостатки. На эти моменты следует обращать внимание во время выбора конструкции. Если правильно определить необходимый вариант и соблюдать технологию монтажа, фасад прослужит не один десяток лет.
