Кронштейны и профили крепёжные на фасад

При установке фасадной системы на стену главную роль играет крепеж — кронштейны и каркасные направляющие, как элементы монтажа подсистемы. Регулируемые крепежные изделия позволяют легко решать проблемы с кривыми стенами без их предварительного выравнивания.

Кронштейны крепежные для вентилируемых фасадов

Обратите внимание, что все кронштейны для вентилируемых фасадов изготавливают из более толстого металла, т.к. они держат всю конструкцию. Эти крепежи образуют пространство между материалом для облицовки и стеной здания, что дает возможность прокладывать утеплитель необходимой толщины.

Применяется в установке подсистемы и направляющих различных типов. В зависимости от возникшей у застройщика ситуации задействуют: С-профиль усиленный, Т, Z, а также другие конструктивы: П и Г-образные профили. Толщина металла варьируется в рамках 1,0 — 1,5мм.

Кронштейн крепежный усиленный

Усиленный крепежный кронштейн используется для вентилируемых фасадов, который обеспечит реализацию любой конструкции фасада и применение различных материалов для облицовки. Изготавливается из оцинкованной стали толщиной от 1,2 до 2 мм.

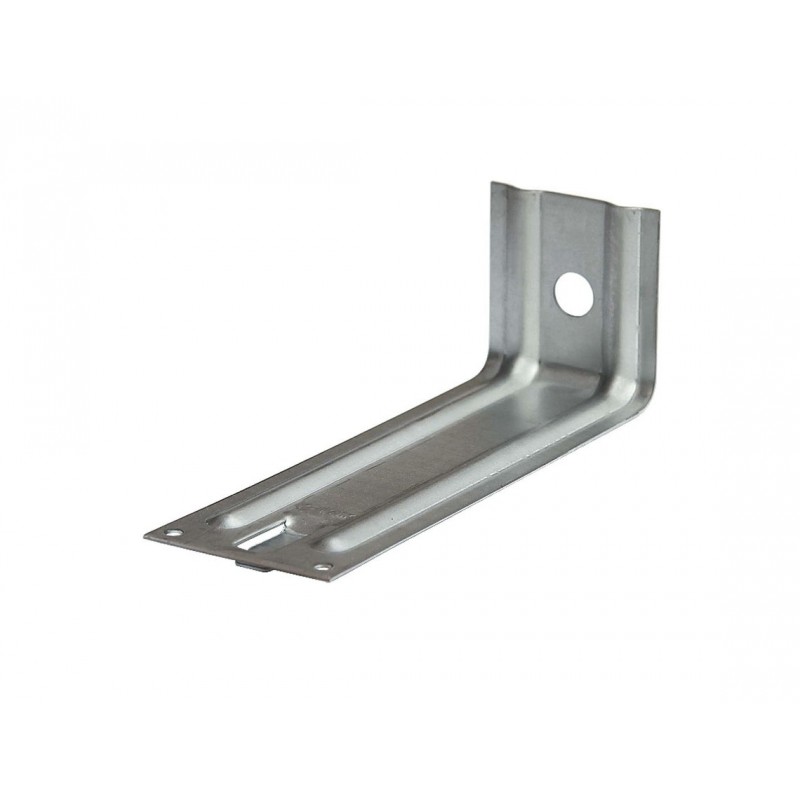

Кронштейн простой оцинкованный

Монтажный металлический кронштейн выступает основным элементом в вертикальной системе вентилируемого фасада. Такой крепежный элемент является наиболее крепким, в отличии от элемента в виде буквы «Г». Толщина оцинкованной стали от 1,2 до 2 мм.

Сделать заказ

(495) 640-89-32

Монтажные профили для подсистемы

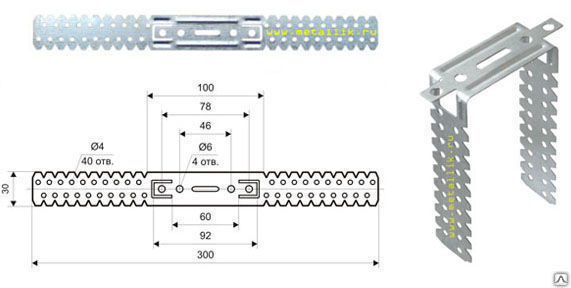

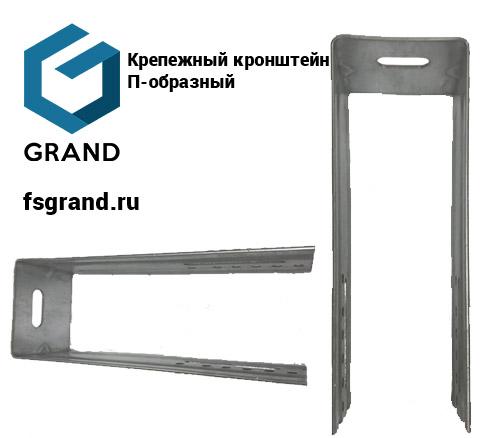

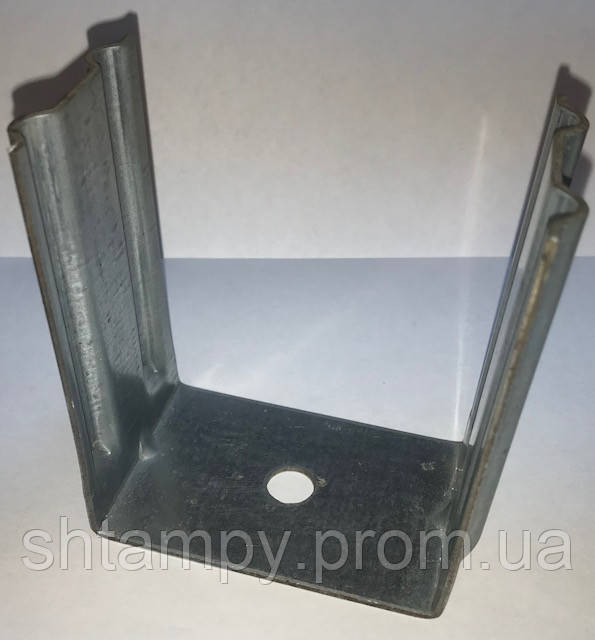

П профиль металлический

П-профиль оцинкованный — это основа вертикальной направляющей для подсистемы. Он производится из стали толщиной в 1,0-1,2 мм, стандартная длина составляет 3 метра. Такой П-образный кронштейн используют при облицовке фасада многими материалами. Изготавливается из стали толщиной до 1,5 мм.

Т профиль металлический

Оцинкованный Т-образный профиль для подсистемы в облегченных конструкциях навесных вентилируемых фасадов выполняет функцию основной направляющей по вертикали, если применяется фасадная система вертикального типа. Изделие делают из стали толщиной до 1,5 мм.

Г профиль металлический

Металлический Г-профиль необходим для того, чтобы крепить вертикальные направляющие каркаса по горизонтально-вертикальной схеме. Изделие представляет из себя уголок с различной шириной граней. Оцинкованная планка производится из стали от 1 до 1,5 мм.

Сделать заказ

(495) 640-89-32

Z-образный профиль оцинкованный

Z образный оцинкованный профиль для конструкции вентилируемого фасада навесного типа — это промежуточная вертикальная направляющая деталь, если применяется горизонтально-вертикальная система. Металлический профиль производят из стали толщиной до 1,5 мм.

С профиль усиленный

Усиленный оцинкованный С-профиль является одним из важных конструктивных элементов для обустройства пространственного каркаса. Изготовляется он из стали толщиной 1,1 или 1,2 мм. Выполняет роль несущих каркасных планок.

Завод «Железный форт» предлагает потребителям вентилируемые фасады и надежную и недорогую подсистему «Сигма-Ф» для монтажа фасадов, основанную на правильном соотношении: хорошая цена — проверенное качество. Кроме профилей, мы продаем и кляммеры для монтажа фасадных панелей.

U-kon Systems Настенные кронштейны| Термозажимы

– Широкий диапазон размеров

– Термоэффективный

– Регулируемый

– Предназначены для крепления к бетонным, стальным или деревянным каркасным стенам.

– Простая и быстрая установка

​

Кронштейны U-kon предназначены для упрощения и ускорения процесса монтажа облицовочных систем.

Зажимы U-kon представлены в широком диапазоне размеров для удовлетворения любых требований.


Настенные кронштейны U-kon экструдированы из алюминиевого сплава 6066-T6 в соответствии с DIN EN573.



Термоизолятор обеспечивает термическое разделение для достижения лучших тепловых характеристик здания

Light – Простые и экономичные системы для легких фасадов на нижних этажах с нормальными ветровыми нагрузками.

Ключевой особенностью этой группы систем являются L-образные настенные кронштейны и Т-образный или L-образный профиль, которые приклепываются в точках скольжения над прорезями в настенных кронштейнах и в фиксированной точке над круглыми отверстиями. (LT – Системы)

В зависимости от конструктивных и статических требований к фасаду, мы классифицируем наши подконструкционные системы и настенные кронштейны на три основные группы:

Стандарт – Системы, предназначенные для более высоких конструктивных требований и более высоких фасадов, сильных ветровых нагрузок или более высокой статической нагрузки. Характерными чертами этой группы являются U-образные настенные кронштейны и U-профили или шляповидные профили. №

Несущие профили крепятся к настенным кронштейнам с помощью скользящих элементов, что, с другой стороны, допускает большие тепловые перемещения, а также упрощает монтаж. Регулировка профилей выполняется быстро и легко и требует заклепок в продолговатых отверстиях без каких-либо сдерживающих усилий. Скользящий элемент приклепывается к настенному кронштейну. В упрощенном варианте его также можно заклепать в имеющиеся продолговатые отверстия. (АТС – Системы)

Высокий – Эти системы позволяют соединять большие длины без промежуточных опор. Это позволяет использовать усиленные профили с несколькими отсеками и настенные кронштейны большего размера.
Эта система незаменима в каркасных конструкциях без несущей кладки и зданиях, где анкеровка возможна только в районе потолка этажа или по другим причинам не может быть размещена между стеновыми кронштейнами. (ATS(high)-Systems)

Все наши настенные кронштейны имеют три основных размера

– Большой (AD-063/мм или AD-033/мм)

– Средний (AD-061/мм или AD-031/мм)

– Маленький (AD-062/мм или AD-032/мм) )

Вертикальный профиль крепится к настенным кронштейнам AD-061/мм или AD-031/мм заклепками через круглые отверстия. Настенные кронштейны AD-061/мм или кронштейн AD-031/мм поглощают как вертикальные статические нагрузки, так и горизонтальные ветровые нагрузки.

Заклепки, закрепленные через продолговатые отверстия, соединяют
вертикальный профиль с кронштейном AD-062/мм или AD-032/мм. Следовательно, тепловое расширение не ограничивается системой поддержки. Настенные кронштейны AD-062/мм и AD-032/мм с гибкой точкой поглощают
только ветровая нагрузка.

Настенный кронштейн

AD-061/мм

Настенный кронштейн

AD-031/мм

Настенный кронштейн

AD-062/мм

Настенный кронштейн

AD-9 увеличение скорости и отказаться от двух настенных кронштейнов в случае, если для соединения двух вертикальных профилей мы имеем настенный кронштейн AD-063/мм или AD-033/мм. Верхний вертикальный профиль крепится к круглым отверстиям, а нижний профиль крепится к овальным отверстиям. Настенный кронштейн AD-063/мм или кронштейн AD-033/мм воспринимает как вертикальные статические нагрузки, так и горизонтальные ветровые нагрузки

Настенный кронштейн

AD-063/мм

Настенный кронштейн

AD-033/мм

Настенный кронштейн U-kon – Регулировка

Все настенные кронштейны U-kon имеют возможность регулировки глубины системы вверх до 30 мм (1,2 дюйма).

Все кронштейны U-kon имеют глубину от 50 мм (2 дюйма) до 280 мм (11 дюймов).

Для увеличения общей глубины или регулировки до 110 мм (4,4 дюйма). ) мы используем удлинители для каждого настенного кронштейна ADu-03x или ADu-06x.

Максимальная глубина системы 554 мм (21,8″)

Таблица регулировки глубины

в зависимости от типа вертикального профиля

Настенный кронштейн AD-03x/мм

без удлинителя                 с удлинителем

Настенный кронштейн AD-03 06x/мм

без удлинителя                 с удлинителем

Удлинители

Удлинители для настенных кронштейнов AD-03x                                           Удлинители для настенных кронштейнов AD-

Зажим для тумбы

​

​Помогает установщику удерживать вертикальный профиль на месте, увеличивает скорость установки и снижает трудозатраты.

Термоизолятор

​

Термоизолятор отделяет настенные кронштейны от стены, тем самым снижая тепловые потери и улучшая тепловые характеристики системы облицовки.
Каждый настенный кронштейн имеет индивидуальный термоизолятор.

ПД-133

ПД-131

ПД-132

ГАЛЕРЕЯ

​

​

​

Знакомьтесь с нашими проектами, вдохновляйтесь и создавайте свои

​

​

​

Алюминиевые скобы UVT | RJ Фасады

Вертикальное применение

Скрытое исправление

Этаж на этаж

Тяжелые материалы

U-образные кронштейны рассчитаны на большие пролеты, предназначены для поддержки больших полостей, а также в тех случаях, когда необходимо установить пролеты между этажами из-за ограничений по креплению между плитами.

При условии утверждения конструкции U-образные кронштейны также могут использоваться для поддержки фасадов среднего и тяжелого веса в тех случаях, когда нагрузки слишком высоки для стандартных L-образных кронштейнов EVT.

Алюминиевые кронштейны для дождевых экранов разработаны в соответствии с BS EN 1090-3:2008 и/или Еврокодом 9 – Часть 1.

U-образные кронштейны EVT разработаны с использованием вертикальных коробчатых профилей с основанием 50 мм и различной глубины, коробчатого сечения уточняется техническим отделом фасадов RJ.

Основание кронштейна имеет крепежные пазы, подходящие для бетона, стали и дерева, а также пазы и отверстия для кронштейнов с фиксированной и подвижной точкой.

Кронштейны доступны со следующими вариантами термопрокладок для улучшения общих тепловых характеристик: –

Термопрокладка EVT — экономичное решение
Термопрокладка AK200 — для повышения тепловых характеристик
Термопрокладка FR200 — для огнестойких конструкций

Конфигурация кронштейна и профиля определяется техническим отделом RJ Facades. Чтобы отправить спецификацию вашего проекта, перейдите на страницу Дизайнер фасадов.



Узнать сейчас

• Загрузки
• Одобрения
• Типовые фасадные системы
• Технические характеристики

• Брошюры и каталоги

  • RJ Facades – Технический паспорт алюминиевых U-образных кронштейнов EVT. pdf
  • RJ – Технический_каталог_VFS 05082022.pdf
  • Сертификат R40530 — знак UL — версия 2_12072022.pdf

• Одобрения



  Одобрение UL Winmark (сертификация продукции UKAS)

  Сертификация UL распространяется на весь спектр кронштейнов и дополнительных компонентов. Кронштейны и компоненты EVT из алюминия и нержавеющей стали производятся и изготавливаются в Европе и Великобритании на производственных площадках, проверенных UL.

  Сертификаты

  Подробный обзор сертифицированной продукции

  Технические характеристики продукции

  Первоначальная оценка заводских систем управления производством сертифицированной компании.

  Рекомендации по проектированию

  Обзор документации по продуктам для демонстрации соответствия применимым требованиям схемы UL.

  Оценка вклада сертифицированной продукции в выполнение любого ключевого требования строительных норм.

  Обзор требований и процедур установки продукции сертифицированных компаний.

  Обзор всей сопутствующей тестовой документации, используемой для оценки продукта.

  Постоянный надзор за системой и процедурами производственного контроля сертифицированной компании.

  Условия, при которых действительна эта сертификация продукта.

• Типовые фасадные системы



  Система поддержки Bravo-H для алюминиевых кассетных панелей с шипами и пазами.

  Система поддержки Vario-F для поддержки фасадных материалов с неподвижным фасадом

  Опорная система Forte для поддержки каменных фасадов весом до 60 кг

  Опорная система Forte-L для поддержки каменных фасадов до 40 кг

  Опорная система Forte-P для поддержки тяжелых фасадных материалов до 90 кг

  Опорная система Brickslip для поддержки кирпичных фасадов .

  Система поддержки пропилов для поддержки декоративных каменных панелей.

•

  Типичная конфигурация кронштейна использует кронштейн с фиксированной точкой в ​​самом высоком положении на вертикальной направляющей для поддержки вертикальных постоянных нагрузок фасада. Кронштейн Sliding Point обычно используется на всех других позициях вертикального рельса для поглощения проектной ветровой нагрузки.
