Металлический сайдинг давно стал привычным. Стальной или алюминиевый в зависимости от требований по прочности, материал прекрасно справляется с функцией защиты стен здания и формирования привлекательного вида. Но кроме стандартных ламелей и цокольных панелей, существуют и другие варианты.

Лианерные панели

Линеарные панели: что это такое

Этот облицовочный материал одинаково уместен при обшивке фасада, софита, потолка и даже внутренней отделки. По виду изделие больше напоминает фасадные кассеты – металлическая полоса с торцами наподобие коробки, однако по соотношению длины и ширины – длина намного превосходит ширину, больше похож на сайдинг. Этим и объясняется название изделия – от слова линейный. На фото домов можно видеть такую облицовку.

Изготавливается отделка из тонколистовой стали или алюминия методом холодного профилирования. Этот способ сообщает изделию более высокие технические характеристики. Основой служит штрипс – полоса из стали, которую прокатывают на формировочных вальцах – профилируют. При необходимости изделие подвергают также перфорации, а затем нарезают и пакуют.

И стальные и алюминиевые линеарные панели защищают полимерным покрытием, выполняющим одновременно и декоративную роль – окрашивание, и функциональную – предупреждение коррозии, к которому сталь склонна. Для алюминиевых защитные функции не столь актуальны.

Покрытия сами по себе устойчивы к действию УФ-лучей и к механическим повреждениям, что сказывается в положительную сторону и на характеристиках самого изделия. Используются для этого следующие вещества:

• полиэфирное покрытие – точнее говоря, полиэстер;
• акриловое – отличается очень хорошей стойкостью к солнечному излучению;
• пластизолевое – модифицированный поливинилхлорид;
• полиуретановые – отличается максимальной стойкостью к царапинам и ударам;
• поливнилденфторидное.

Пользовательские характеристики

Размеры изделия колеблются в довольно широких пределах:

• ширина – от 135 до 352 мм;
• длина – от 0,9 до 6 м;
• толщина – от 0,45 до 1 мм.

Выбор изделия по размерам определяется площадью фасада, как говорят отзывы экспертов. Главная задача обшивки – минимизировать количество стыков. Соответственно, чем больше площадь фасада, тем больших размеров линеарные панели рекомендуется использовать для отделки. Фото фасадов, приведенное здесь, служит иллюстрацией.

Материал может иметь разную конфигурацию:

• торцы могут быть закрытыми – стандартная «коробочка», или открытыми;
• по размерам линеарные панели классифицируют как узкие – для отделки потолков и софитов, широкие – облицовка фасада и внутренних перегородок, ступенчатые – имеют более оригинальный вид;
• с рустом и без. Что это такое? Это аналог шовной и бесшовной вагонки. Изделие с выступом в 20 мм называется линеарной панелью с рустом. При монтаже этот выступ образует собой подобие шва, а полученная поверхность выглядит не ровной, а более похожа на стену, обшитую сайдингом;
• лицевая часть изделия может быть гладкой, перфорированной, формировать тонкие полосы по всей длине или более сложный рисунок – шахматный, например. Для монтажа эти особенности значения не имеют, но как декоративный элемент могут сослужить добрую службу.

Материал для облицовки частных зданий судя по отзывам используется редко. Зато для отделки крупных сооружений – стадион, складские или промышленные комплексы, он применяется очень широко. Линеарные панели вполне подходят и для обшивки многоэтажных жилых зданий. Особенно когда материал комбинирует 3–4 цвета и придает всему зданию вид единого ансамбля. Фото фасадов, отделанных таким образом, служат прекрасной иллюстрацией.

Технические характеристики материала

Линеарные панели объединяют качества металлического сайдинга и фасадной кассеты, являясь чем-то средним между двумя видами облицовки. По сути, материалу свойственны все достоинства и недостатки стали, но с приятным дополнением: специфическая форма линеарных панелей сообщает еще несколько положительных свойств.

• Широкий температурный диапазон эксплуатации – от -50 до +50 С. Температурный диапазон монтажных работ – -15 до +35 С.
• Минимум стыков, что одновременно повышает прочность полученной поверхности, и уменьшает количество потенциальных мостиков холода.
• Малый вес и скользящее крепление позволяет использовать самые легкие и простые каркасы под обшивку. А так как материал отличается известной гибкостью, монтаж допускается не только на плоские поверхности – потолок, стены, но и сложные – цилиндрические, например, как можно увидеть на фото домов.
• Линеарные панели можно укладывать горизонтально, вертикально и по диагонали. Никаких специфических дополнительных элементов для этого не требуется. При горизонтальной укладке монтаж ведется сверху вниз, каждая следующая панель закрепляется в паз вышележащей. Вертикальную сборку можно вести и справа налево и слева направо.
• Долговечность – облицовка рассчитана на не менее, чем 25 лет эксплуатации.

Недостатки у изделий, конечно, тоже наличествуют и в основном связаны со свойствами металла.

• Недостаточная стойкость к ударным нагрузкам особенно присущая алюминиевым ламелям.
• Склонность к коррозии, целостность полимерного слоя в этом случае носит характер принципиальный.
• Стальная обшивка накапливает электричество, поэтому здание, отделанное ею, нуждается в очень хорошем молниеотводе.

Подсистема для ленеарных панелей, вентилируемый фасад с линеарными панелями

Линеарные панели – это основа современной фасадной системы. Как экономически выгодный вариант облицовки вентилируемых фасадов они стали доступна сравнительно недавно. Эти панели предназначены для стен и потолков, главным образом используются в облицовке вентилируемых фасадов спортивных комплексов, торговых центров, административных зданий, складских корпусов и прочих коммерческих и развлекательных объектов. Представляют собой холодногнутые профили, которые своему виду напоминают фасадные кассеты, но производятся из алюминия или тонкой листовой стали.

Также возможен вариант изготовления из нержавеющей стали, но это более редкий тип используемого материала. Благодаря особому способу профилирования поверхность линеарных панелей покрывается защитным слоем, который также носит декорирующий характер. Богатый ассортимент архитектурных и технических решений с поддержкой выбора различных цветовых параметров обеспечивают неповторимость стиля. К томе же использование линеарных панелей позволяет придавать фасадам выразительный и оригинальный внешний вид с четкой геометрией профиля.

Виды линеарных панелей

Существуют линеарные панели с закрытыми и открытыми торцами. Толщина и длина могут варьироваться. Название состоит из кода, по которому можно определить параметры самой панели. Маркировка имеет вид наподобие «МП ЛП-Т-24xГ/R», где МП – это производитель, ЛП – линеарная панель. Далее код может иметь букву Т – закрытый торец или О – открытый торец. Затем идет цифирное обозначение высоты панели, а после этого шифр содержит информацию по виду профилирования: В – волнообразный, Г – гладкий, R – руст. Кроме этого панели отличают по наличии соединения панелей в замок или без него, а также по наличию отверстий крепежа и декоративной перфорации.

Линеарные панели без руста

Линеарные панели с рустом

Облицовка волна

Основные виды покрытий основываются на химических веществах, которые прошли необходимые испытания безопасности. Таковыми могут быть:

• AK – Покрытие из акрила
• PUR – Покрытие из полиуретана
• PE – Полиэфирное покрытие
• PVC – Покрытие из поливинилхлорида
• PVDF – Покрытие из поливинилденфторида

К данным видам защитных покрытий может быть добавлен Lumiflon, который появился недавно и успел хорошо себя зарекомендовать.

Производство линеарных панелей

После выбора необходимого материала, будь это алюминий или тонколистовая сталь, заготовки нарезают, а затем профилируют путем проката на специализированных станках или методом прессовки. Если возникает необходимость, то панели могут перфорировать. Затем продукция на выходе нарезается по индивидуальным потребностям заказчика и проходит технический контроль, где выявляется дефекты.

Вертикальная облицовка

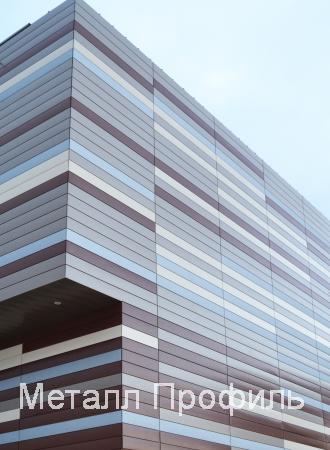

Горизонтальная облицовка

Сама конструкция линеарных панелей повторяет образцы фасадных кассет, но на них установлено ограничение в ширине. В связи с этим панели производятся по нескольким стандартным размерам. Параметр длины же носит индивидуальное значение и может быть от 0.9 м до 6 м. Толщина металла 0.7 и 1.0 мм, алюминия в свою очередь 0.47- 1 мм, что дает возможность сэкономить материал, при этом упростить монтаж и обеспечить общую герметичность. Технология изготовления линеарных панелей дает возможность вести облицовку без стыков или свести их к минимуму.

Монтаж линеарных панелей

Монтаж линеарных конструкций также схож с прямыми конкурентами панелей, – кассетами и сайдингу.

Установка не предвещает никаких сложностей и довольно нетребовательна к погодным условиям, а значит может осуществлять в любое время года. Единственным условием является должная сухость мест монтажа. Вначале на стены здания устанавливаются кронштейны. По предпочтениям заказчика выбирается и кладется нужный утеплитель и ветрозащитная пленка. Затем крепятся непосредственно линеарные панели. Линеарные панели могут монтироваться горизонтально или вертикально, в зависимости от предпочтений. монтаж идет по вертикали снизу-вверх и не зависит от горизонтального направления.

Преимущества использования линеарных панелей

• Использование невидимых креплений
• Возможность облицовки цилиндрических поверхностей
• Широкая цветовая гамма, которая придется по вкусу любителям оригинальных идей оформления.
• Различные варианты выбора защитного покрытия
• Индивидуальный выбор нужной длинны панелей
• Минимальные сроки изготовления
• Сравнительно малый вес конструкции
• Легкость монтажа
• Возможность изготовления дополнительных элементов из того же материала
• Идеальное соотношение цена-качество
• Негорячий материал

Наши специалисты всегда могут подсказать или порекомендовать наилучшие компоненты для комплектации вентилируемого фасада. И несмотря на достаточно простое описание типов данных панелей, выбор самого подходящего может оказаться сложным занятием. К тому же установка линеарных панелей требует наличия должной подготовки и осуществляется профессионалами данного дела. Поиск

Фасадная система Linearclad™ T-U

Почему LinearClad™ T-U?

LinearClad T/U устойчив к высоким ветровым нагрузкам и имеет изогнутые углы, точно интегрированные с опорными системами. Эта уникальная фасадная система доступна в широком диапазоне цветов, материалов и отделки. Панели изготавливаются на заказ и могут поставляться любой длины от 800 до 6000 мм.

Характеристики

• Плоские модули от 150 до 600 мм
• Профилированная система шпунт-в-канавке
• Практичные системные решения для многих дизайнов фасадов
• Бесконечные возможности сочетания цветов, материалов и отделки
• Горизонтальное, вертикальное и диагональное применение

Применение

• Фасады и наружные потолки
• Наклонные и изогнутые фасады, внешние софиты
• Отделка внутренних стен, потолков и балконов
• Облицовка тоннелей
• Для проектов реконструкции

МАТЕРИАЛ, ОТДЕЛКА И ПОВЕРХНОСТИ

Здания определяются формой и дизайном. Часто они являются продуктом вдохновенного видения архитектора. Наша миссия в Hunter Douglas состоит в том, чтобы помочь дизайнерам реализовать это видение, предоставив им палитру цветов, материалов и отделки поверхности, которые будут вдохновлять их на творчество.

СКАЧАТЬ ТАБЛИЦУ ЦВЕТОВ

ИНФОРМАЦИЯ О ПРОДУКТЕ

LinearClad™ T

LinearClad™ U

Более подробная информация о продукте

Более подробную информацию можно найти в разделе загрузок ниже.

УСТОЙЧИВОСТЬ

Компания Hunter Douglas вносит свой вклад в экологичные здания с помощью эстетических решений, повышающих комфорт и экономящих энергию. Укрепление здоровья и благополучия их жильцов, пожалуй, самая важная функция зданий. Здания строятся не только для того, чтобы быть энергоэффективными. Наши решения для затенения способствуют использованию здорового дневного света без бликов и температурного дискомфорта. Наши акустические потолки являются ключевым элементом в обеспечении акустического комфорта.

Экологически безопасные материалы являются ключом к экологичным зданиям. Наша стратегия заключается в том, чтобы в первую очередь выбирать материалы с хорошими экологическими свойствами. Многие из наших продуктов изготовлены из алюминия, произведенного на наших собственных плавильных заводах. Мы оптимизировали наши процессы, чтобы использовать до 99% переработанного материала для производства подходящего сплава для нашей продукции. Наша древесина сертифицирована FSC, и мы придерживаемся принципа Cradle to Cradle при разработке нашей продукции.

Сокращение энергопотребления всего фонда зданий является ключом к предотвращению глобального потепления. Большинство современных офисных зданий потребляют больше энергии на охлаждение, чем на обогрев. Эффективное управление солнечной энергией, проходящей через прозрачную часть фасада, является ключевой стратегией предотвращения перегрева как в старых, так и в новых зданиях. Наши высокопроизводительные решения для затенения обеспечивают значительную экономию энергии, одновременно улучшая здоровье и благополучие.

Keen on Green — это важная общекорпоративная инициатива, направленная на сокращение энергопотребления, водопотребления и снижение общего углеродного следа. Мы используем структуру ISO 14001, чтобы активно управлять нашими целями Keen on Green. Компания Hunter Douglas и ее сотрудники активно поддерживают сообщества, в которых мы живем и работаем, а также сообщества в более глобальном масштабе. Бизнес — это люди. Мы гордимся нашей всемирной сетью опытных, умных, увлеченных и творческих людей, которые сознательно выбрали Хантера Дугласа в качестве своего работодателя.

ЗАГРУЗКИ

ИМЯ	СКАЧАТЬ
Брошюра Luxacoat

0

Фасадная система LinearClad™ F – Hunter Douglas Architectural – Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Фасадная система LinearClad™ F Фасадная система HunterDouglas® LinearClad особенно подходит для больших площадей и предлагает превосходный дизайн, функциональность и комфорт с выдающейся визуальной привлекательностью.

Фасадная система LinearClad™ F Экономичная ГИБКОСТЬ КОНСТРУКЦИИ Hunter Douglas LinearClad™ F в ассортименте продукции для фасадов дает архитекторам свободу выбора правильной и экономичной облицовки, отвечающей критериям эстетики, производительности и комфорта. решение без ущерба для технических характеристик.Фасады Single Skin создают гладкие профилированные поверхности, которые идеально подходят для новых и реконструируемых проектов.Они просты в установке, легкие и доступны в двух вариантах ширины (150 мм и…

ФОРМА И ДИЗАЙН Здания определяются формой и дизайном. Часто они являются продуктом вдохновенного видения архитектора. Наша миссия в Hunter Douglas состоит в том, чтобы помочь дизайнерам реализовать это видение, предоставив им палитру цветов, материалов и отделки поверхности, которые будут вдохновлять их на творчество. Максимальные пролеты LinearClad™ 150F 3 Максимальные пролеты LinearClad™ 200F 4 Hunter Douglas Architectural 5 ПРИМЕНЕНИЕ • Фасады и наружные потолки • Наклонные и изогнутые фасады • Отделка наружных стен, потолков и балконов • Облицовка туннелей • Для проектов нового строительства или реконструкции. ..

ПАНЕЛИ Фасадная система Hunter Douglas 150F/200F состоит из профилегибочных панелей шириной 150 мм и 200 мм (1), которые можно просто вставить в зубцы стрингера 150F или 200F (2). Алюминиевые панели, покрытые печной эмалью, легко перерабатываются, они легкие и прочные. Панели изготавливаются на заказ и могут поставляться любой длины от 800 до 6000 мм (другие длины доступны по запросу). Панели можно соединять с помощью стыка панелей (3). Стрингер (2) черного цвета, изготовлен из эмалированного алюминия толщиной 0,95 мм (150F) или 1,2 мм (200F) и снабжен зубцами для крепления…

LinearClad™ 150F МАКСИМАЛЬНЫЕ ПРОЛЕТЫ Консоль панели (D) = 1⁄4 x C (макс. 300 мм) Стрингер-консоль (A) = 1⁄4 x B Расчетная таблица панели 150F 5000 Характеристическая ветровая нагрузка [Н/м2] – Пролет панели (C) Пролеты панели в зависимости от ветровой нагрузки (давления или всасывания) можно рассчитать по графику справа. При 1500 Н/м2 максимальный пролет панели для 150F составляет 0,65 м на 3 или более стрингерах (ветрозасос). Ветер Ветер Ветер Ветер всасывание 2 стрингеры всасывание 3 или > стрингеры давление 2 стрингеры давление 3 или > стрингеры – Пролет стрингера (B) Перед определением расстояния крепления стрингеров,…

– Пролет панели (C) Пролеты панели в зависимости от ветровой нагрузки (давления или всасывания) можно рассчитать по графику справа. При 1500 Н/м2 максимальный пролет панели для 200F составляет 0,52 м на 3 или более стрингерах (ветрозасос). – Пролет стрингера (B) Перед определением расстояния крепления стрингеров необходимо определить нагрузку на погонный метр стрингера по формуле, приведенной в следующей таблице.
