Кронштейны для навесного вентилируемого фасада

Фасадные кронштейны применяются в конструкции фасадной системы, для монтажа обрешетки. Они представляют собой анкерные уголки с двумя ребрами жесткости и отверстием под анкерный крепитель.

Кронштейны производятся из стального тонколистового, холоднокатанного, горячекатанного проката с защитным цинковым покрытием, с дополнительным полиэфирным покрытием.

Металлические кронштейны для фасада могут быть простыми и усиленными, у них бывают различные размеры и толщина металла, но применяются они в основном для облицовки фасадов, являются комплектующими фасадной системы.

Такие крепежные элементы дополнительно окрашиваются полимерно-порошковым покрытием, что дополнительно увеличивает срок службы элементов фасада.

Стандартные кронштейны для вентилируемого фасада изготавливаются из металла толщиной 1,2 мм и имеют ширину 50 мм. А также их усиливают дополнительно 2 ребра жесткости и на ответной части кронштейна, который примыкает к стене есть отверстие под анкерный болт. Длина таких кронштейнов может быть различной — от 50 до 400 мм.

Усиленные кронштейны (ККУ) более широкие — 90 мм. Они изготавливаются из высококачественного оцинкованного металла толщиной 1,2 мм или 2 мм. Имеют также два ребра жесткости и на ответной части два отверстия под анкерный крепеж. Длина таких кронштейнов может быть различной — от 90 до 350 мм.

Вес кронштейнов для вентилируемого фасада
Наименование Вес, кг/шт.
Кронштейн 50 0,072
Кронштейн 100 0,114
Кронштейн 150 0,15
Кронштейн 200 0,192
Кронштейн 250 0,25
Паронит 60*60 0,12
Кронштейн усиленный ККУ 300 0,584

Применение кронштейна для фасада

Монтаж кронштейнов для вентилируемых фасадов

выполняется строго в технологической последовательности. На объекте сначала устанавливают леса и подготавливают основание стены и только после этого приступают к монтажу фасадных кронштейнов.

Подготовка основания под монтаж кронштейнов и крепление утеплителя состоит из следующих технологических операций:

  • сбить старую осыпающуюся или непрочную штукатурку
  • восстановить разрушенную кирпичную или каменную кладку
  • прочную штукатурку (после испытания на нагрузку от распорных дюбелей) допускается оставить.

После того, как основание готово, осуществляется монтаж несущих кронштейнов для отделки вентилируемых фасадов. Кронштейны могут быть:

Простыми — стандартными (Анкерный фасадный кронштейн толщиной 2 мм, имеет 2 ребра жесткости, его ширина может быть 50, 60 или 70 мм. А также он оснащен отверстием под анкерный дюбель. Такие кронштейны могут быть использованы для облицовки здания высотой до 75 м. Длина кронштейна может быть различной — от 50 мм. до 450 мм.

)

Усиленными (Более широкий усиленный кронштейн, его ширина 90 мм. Также оснащен двумя ребрами жесткости и дополнительным усом для фиксации профиля, который к нему монтируется. Такой кронштейн имеет 2 отверстия под анкерный болт, а также может быть изготовлен в толщине металла — 2 мм. или 1,2 мм. Длина кронштейнов может быть различной от 80 мм. до 400 мм.)

Межэтажными (Это специальные кронштейны, которые применяются в конструкциях межэтажных систем. Они бывают в двух вариантах, а длина делается раной, в зависимости от проекта. Толщина металла таких кронштейнов — не менее 2 мм. Чертежи и узлы крепления можно увидеть в конструктивных решениях по межэтажным системам).

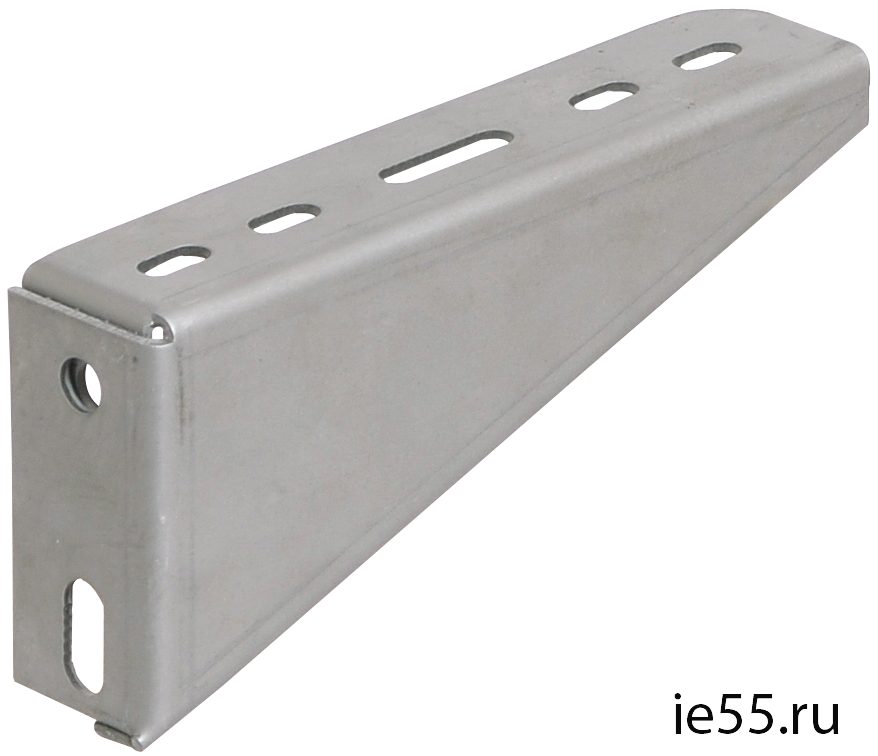

Стандартный кронштейн

Усиленный кронштейн

Межэтажный кронштейн



Какие именно кронштейны будут использоваться в конструкции вентилируемого фасада определяют проектировщики, при разработке проектной документации для отделки.

Это зависит от самого здания, его архитектурных элементов, состояния и материала несущих стен, а также расчета нагрузок при выборе облицовочного материала.

К основанию (несущей стене) металлические кронштейны крепятся с помощью анкерных дюбелей. Между стеной и пятой кронштейна устанавливается термоизолирующая (паронитовая или изолоновая) прокладка.

В случае, если ограждающие конструкции здания выполнены из пустотелых блоков или кирпичей, рекомендуется применять специальные дюбели, параметры и размеры которых уточнить после проведения пробных испытаний на вырыв.

Тип, количество и места установки несущих кронштейнов определяется проектом в зависимости от динамических нагрузок и архитектурных особенностей здания.



Последовательность монтажа кронштейнов на фасад:



  1. Производится привязка проекта конструкций вентилируемого фасада к фактической стене здания на основании исполнительного листа, геодезических съемок, геометрических обмеров.
  2. Устанавливаются вертикальные (горизонтальные) маяки по линиям несущих фахверков с шагом согласно проекту, по размеченным вертикалям и горизонталям.
  3. Делается разметка отверстий крепления несущих кронштейнов (согласно проекту)
  4. Производится бурение отверстий в стене (механизированным инструментом вращательного действия, не допускается ударное воздействие!)
  5. Монтаж на стену несущих кронштейнов производится анкерными дюбелями при помощи электрошуруповерта со специальной насадкой.
  6. Под каждую базовую часть кронштейна к стене укладывается паронитовая прокладка.

Фасадные кронштейны применяются для монтажа на стене здания горизонтальных профилей (при вертикально-горизонтальной схеме крепления вентилируемых фасадов), и для монтажа вертикальных профилей Т-образных (при монтаже облегченной вертикальной системы или системы крепления в междуэтажные перекрытия).

Узлы крепления фасадных кронштейнов при различной технологии облицовки зданий можно посмотреть в альбомах технических решений.



Кронштейн для фасада — цены и особенности



Мы предлагаем лучшие цены на кронштейны для фасада собственного производства. Всегда в наличии фасадные системы из оцинкованной и нержавеющей стали.

У нас Вы можете купить или заказать любое количество кронштейнов металлических для облицовки зданий. Мы всегда держим в наличии на складе  большие объемы оцинкованных кронштейнов, а также окрашенных полимерно-порошковым покрытием. Цены на фасадные кронштейны нашего производства низкие, в зависимости от объемов мы делаем дополнительные скидки.

Простые кронштейны как правило имеют ширину от 50 мм до 70 мм. (по требованию заказчика). Стандартные два ребра жесткости и одно отверстие под анкерный болт, а усиленные кронштейны — ККУ — имеют ширину 90 мм, два ребра жесткости, дополнительный ус для удобства монтажа и два отверстия под анкерный крепитель.

Также у наших специалистов Вы можете заказать БЕСПЛАТНЫЙ расчет

вашего фасада по телефону +7(495)989-18-04 или скачать готовые расчеты фасада.



Рекомендации по увеличению срока службы фасадных кронштейнов



Кронштейн для фасада нашего производства —  это элемент облицовки зданий, который экологически безопасен для жизни, здоровья людей и окружающей природной среды. А также он не выделяет токсичных веществ в окружающую среду и является радиационно безопасным.

Кронштейны для вентилируемых фасадов предназначены для отделки и утепления наружных ограждающих конструкций жилых и общественных зданий и сооружений повышенного и нормального уровней ответственности, выполненных из бетона, кирпича, камня и бруса при новом строительстве, реконструкции и капитальном ремонте.

Допустимая степень агрессивности окружающей среды при применении анкерных кронштейнов для навесного фасада – неагрессивная, слабоагрессивная, среднеагрессивная, (по СНиП 2. 03.11-85 «Защита строительных конструкций от коррозии»).



Типы агрессивности окружающей среды :



  • Неагрессивная среда — сельские районы, удаленные от промышленных предприятий и автомагистралей
  • Слабоагрессивная среда — районы городской застройки, удаленные от автомагистралей и промышленных предприятий с агрессивными выбросами
  • Среднеагрессивная среда — города с большим количеством промышленных предприятий и с интенсивным автомобильным движением
  • Сильноагрессивная среда – зоны с солевым уносом вблизи побережья морей и соленых озер, районы с вулканической деятельностью.

Для использования кронштейнов для фасадной системы в условиях приморской городской, либо промышленной городской атмосферы средней агрессивноси в течение 30 лет оцинкованные детали должны быть дополнительно защищены слоем полимерного покрытия толщиной не менее 40 мкм.

Фасадные кронштейны и другие элементы фасадных систем и конструкций вентилируемых фасадов состоят из оцинкованного металла, основным протектором от коррозии которых является цинковое покрытие. Известно, что цинк, нанесенный на стальные элементы является донором при электрохимической коррозии, возникающей при взаимодействии металлов с разными электрохимическими потенциалами. Важным фактором, влияющим на интенсивную коррозию металлов являются кислотные дожди.

  • В сельской местности коррозионный износ цинка под влиянием окружающей среды составляет 1 мкм/год.
  • В условиях промышленного города этот показатель может достигать 10-15мкм/год., в то время как коррозионный износ стали достигает 50-70мкм/год.

Таким образом, чтобы обеспечить долговечность системы необходимо применять только оцинкованные стали с полимерно-порошковым покрытием, коррозионностойкие стали. Все поврежденные участки элементов и фасадной обрешетки должны быть покрыты эмалями для наружных работ.

Элементы оцинкованной системы и в том числе кронштейны для вентфасада, не защищенные полимерным покрытием, в условиях городской промышленной атмосферы устойчивы к коррозии и могут эксплуатироваться сроком до 15 лет.

Класс пожарной опасности всех фасадных кронштейнов в соответствии с критериями оценки по  ГОСТ 31251-2003 соответствует

КО.



Кронштейн для фасада — чертежи и размеры



При монтаже фасадных кронштейнов тип количество и места установки несущих кронштейнов определяется проектом, в зависимости от динамических нагрузок и архитектурных особенностей здания.

Длина кронштейнов должна быть не менее толщины утеплителя плюс размер полки горизонтального профиля с учетом вентиляционного зазора.



Другие элементы фасадных систем



Профиль  «П»-образный (шляпный)

Профиль «Т»- образный

Профиль «Z»- образный

Профиль  «Г»- образный

Кляммеры для керамогранита

Декоративные планки для фасадных панелей

Паронитовая прокладка

Крепеж для фасадных систем



Дополнительные разделы по фасадным металлическим профилям и комплектующим:

Кронштейн для вентилируемых фасадов по выгодной цене

Главная / Статьи / Кронштейн для вентилируемых фасадов

Кронштейн – важнейшая часть фасадной системы, которая обеспечивает крепление конструкции навесного вентилируемого фасада к несущему основанию. Он устанавливается на несущее основание (обычно – это стена, но иногда им может быть металлоконструкция или плита перекрытия) с помощью стальных анкеров или анкерных дюбелей. Для уменьшения теплопотерь при крепеже используются паронитовые прокладки. Наше производственное предприятие выпускает фасадные кронштейны PRIMET из оцинкованной стали.

Как выбрать кронштейн

При выборе этого элемента при облицовке здания следует учитывать несколько основных факторов. В зависимости от толщины утеплителя и степени неровности стены при монтаже вентфасада используются кронштейны различной длины, при определении которой следует также учитывать размер воздушного зазора. При этом не следует забывать о правиле рычага: чем длина больше, тем больше нагрузка. Также следует помнить о ветровых нагрузках, особенно значимых на высоте. Кроме того, важно учитывать тип облицовки, ведь при устройстве навесного вентилируемого фасада из керамогранита вес облицовочного материала больше, чем вес, например, алюминиевых композитных панелей. Поэтому, когда совокупность всех этих факторов позволяет предполагать высокую интенсивность нагрузки, то следует использовать усиленные кронштейны.

Виды фасадных кронштейнов PRIMET

Обычный кронштейн для вентилируемых фасадов

Этот вид стенового крепления выпускается размером 50 мм по ширине, 50 мм по высоте («пятка» кронштейна) и 2мм по толщине. Стандартные длины («вылет») кронштейна: 50, 70,100, 120, 150, 200 и 250 мм. Он имеет два ребра жесткости и отверстие для крепежных элементов. Помимо стандартных размеров наше предприятие имеет возможность изготовления обычных кронштейнов по размерам заказчика. Кроме того, на нашем предприятии есть собственный цех порошковой окраски, осуществляющий, при необходимости, покраску кронштейнов с целью повышения их коррозийной стойкости.

Усиленный кронштейн для вентфасадов

Это более мощный вариант стенового крепления, имеющий ширину 100 мм, высоту 80 мм и толщины 1,2 и 2 мм. Наш завод выпускает усиленные кронштейны длиной 90, 120, 150, 180 и 230 мм. Но может изготовить их и с нестандартным «вылетом». Усиленный вариант кронштейна имеет два ребра жесткости, два отверстия для крепления к стене, «язычок» для фиксации горизонтальных фасадных профилей и два отверстия для их закрепления. При необходимости усиленные кронштейны также окрашиваются порошковой краской.

Где купить кронштейны для вентилируемых фасадов

Для приобретения фасадной системы PRIMET в целом или отдельных ее элементов Вам достаточно позвонить по телефону (863) 268-75-37 и сотрудники нашей компании проконсультируют Вас по поводу стоимости, наличия и доставке и прочим вопросам.

Крепеж для вентилируемых фасадов: кляймеры, кронштейны, подвесы, дюбеля

Содержание:

  1. Подбор креплений для вентилируемых фасадов
  2. Кронштейны для вентилируемых фасадов и их подсистем

Навесные фасады нужны не только для того, чтобы придать зданию красивый внешний вид, они утепляют его, а также защищают от разрушительного действия окружающих факторов. Одним из важнейших элементов навесного вентилируемого фасада являются крепления, благодаря которым облицовочный материал держится на стене здания.

За счет того, что материалы для изготовления вентилируемых фасадов бывают самыми разными, необходимо учитывать его структуру и вес при монтаже. Правильно подобранный крепеж — это залог долголетия фасада.

Подбор креплений для вентилируемых фасадов

Существует 2 типа креплений для вентилируемых облицовочных панелей: скрытый и видимый типы. Они отличаются между собой крепежными элементами. Скрытый тип вентилируемых фасадов обходится дороже при строительстве, но визуально смотрится лучше.

Видимый тип крепления

Крепление открытого (видимого) типа монтируется так, что его видно после монтажа фасадной панели. К такому виду крепежей относятся кляммеры, или заклепки (клипсы). Кляймеры для вентилируемого фасада изготавливаются из нержавеющих металлов. Их можно подобрать под цвет облицовочной панели или покрасить в тон самостоятельно.

Отделочный материал фасада крепится и жестко удерживается усиками кляммера к каркасу. Кляммеры применяют для облицовки зданий особо тяжелыми панелями, как керамогранит и натуральный камень.

Заклепки используют для более легких композитных, фиброцементных панелей или стальных листов. Изготавливают их из жаропрочной легированной стали или алюминия. Крепление заклепок не требует подготовительных работ, кроме разметки. Располагают их обычно вблизи углов.

В местах строительства, где преобладает ветреная погода, рекомендуется использовать вместо заклепок саморезы. Предпочтительно, чтобы они были изготовлены из нержавеющего материала. Срок службы таких крепежей более 15 лет. Кроме того, саморезы бывают разных цветов, что позволяет сделать внешнее крепление практически незаметным.

Видимый тип крепления считается более простым при монтаже. Он экономичен, но из-за того, что крепежи видно, теряется эстетичный вид фасада.

Скрытый тип крепления фасада

Красивый внешний вид обеспечивается креплениями скрытого типа. Они устанавливаются на торцевую сторону панели или на внутреннюю поверхность. Подразделяются на 3 вида по способу крепежа:

  • механический;
  • способ приклеивания;
  • комбинированный.

Такой способ облицовки здания будет значительно дороже, так как увеличиваются затраты на элементы крепежа: скрытые кляммеры, дополнительные планки, анкеры и прочее. К скрытому способу относится и монтирование кассетных фасадов «через замок».

Из-за больших затрат на материалы часто прибегают к способу частичного крепления фасада скрытым типом. На первых этажах здания или только с главного входа используют скрытые крепежи, а в других, менее броских в глаза местах применяют внешние кляммеры или заклепки.

Для монтажа навесного фасада из натурального камня или плит слоистого пластика, используют анкера цангового типа. Такая методика монтажа позволяет визуально не испортить всю фактуру отделочного материала, но является очень затратной.

Сперва просверливают конусное отверстие внутрь фасадной плиты и доборников. В него вставляют анкер с аграфом на конце и прокручивают для раскрытия. После того как анкер расширяется в отверстии, его уже невозможно будет извлечь. При помощи аграфов плита размещается на поверхности профиля.

Для крепления керамогранита и натурального камня скрытым типом используют крепежные планки. На торце облицовочной плиты делаются пропилы. В них вставляются планки и фиксируются. Планка также скрывает шов между панелями. Но из-за того, что требуется делать большое количество пропилов, на которое тратится много времени, такой монтаж становится слишком трудоемким. Да и места пропилов необходимо обрабатывать герметиком, чтобы предотвратить попадания и замерзания влаги (исключить вероятность разрыва льдом). Могут возникнуть лишние расходы на закупку фасадных панелей, если в результате такого монтажа будут образовываться сколы.

Крепление при помощи крючков — «замковый» способ — не портит внешний вид и является очень прочным. Крючками монтируют фасадные панели из натурального камня, терракотовые плиты или плиты, которые сделаны под натуральный камень и кирпичную кладку.

Адгезивную ленту для монтажа вентилируемых фасадов можно назвать универсальным способом крепления. Она прочнее, чем сварка или кляммеры, и способна создать идеально ровную поверхность фасада. Крепят ленту к обратной стороне панели и к направляющей.

Кронштейны для вентилируемых фасадов и их подсистем

Подсистема вентилируемых фасадов включает в себя материалы, из которых формируют каркас, материалы облицовки и подвес. Крепление всех этих составляющих деталей вентилируемого фасада должны быть качественными, чтобы обеспечить надежность конструкции и увеличить срок ее пригодности.



Кронштейн (монтажный угол или подвес) изготавливается из оцинкованной стали или алюминия. Он служит основанием для дальнейшего монтажа всего навесного фасада. Крепится при помощи анкеров или специального дюбеля для вентилируемого фасада. За счет того, что на кронштейны придется вся тяжесть облицовочного материала, они должны быть качественными и выдерживать динамические и статические нагрузки. Шаг кронштейнов рассчитывается согласно тому, какой используется фасадный материал и какая прочность стены.

К кронштейнам крепятся горизонтальные и вертикальные элементы подсистем при помощи заклепок и болтов. Очень важно, чтобы подвес обладал большой несущей способностью, особенно если при отделке фасада предусмотрен монтаж с большим выносом фахверка. В таком случае обычно увеличивают количество кронштейнов или устанавливают подвес с усиленной несущей способностью. Чтобы избавиться от неровностей стены, необходимо использовать кронштейны разных размеров или с широким пределом изменения длины. Для снижения затрат на материалы, рекомендуется применять несущие и опорные кронштейны. Сейчас многие фирмы предлагают изготовить подвес по индивидуальному чертежу.

Чтобы фасад здания после монтажа прослужил как можно дольше и был безопасным, необходимо использовать только качественные элементы креплений. Все они должны быть выполнены согласно нормам и стандартам.

Кронштейны для навесных вентилиртуемы фасадов

Кронштейны для навесных вентилиртуемы фасадов | стоимость кронштейнов для вентфасадов Кронштейны для навесного вентилируемого фасада бывают следующих материалов:

Нержавеющая сталь.Главная особенность - продолжительный срок эксплуатации

Алюминевые направляющие.Малый вес. Купить кронштейн алюминиевый для вентфасада целесообразно, если обрешетка монтируется на больших площадях, особенно по высоте. Он не создает существенной нагрузки на несущие элементы конструкции дома. Однако нужно учесть, что этот металл - мягкий. Поэтому при использовании тяжелых отделочных материалов, например, фиброцементных плит, необходимо укрепление профилей элементами из стали.

Оцинкованный металл.Такие изделия считаются универсальными в применении. В производстве они проходят этапы хромирования и цинкования, окраски порошковыми составами. Это значительно повышает срок их использования. Способны выдерживать большие нагрузки.

Так же кронштейны для вентилируемых фасадов имеет следующие виды:

Кронтшейн крепежный (КК)

КК-усиленный

КК-усиленный(2)

КК-раздвижной

КК-алюминевый

размеры (мм)

размеры (мм)

размеры (мм)

размеры (мм)

размеры (мм)

50х50х50х2

100х50х50х2

150х50х50х2

200х50х50х2

250х50х50х2

350х50х50х2

100х92х80х2

150х92х80х2

200х92х80х2

250х92х80х2

300х92х80х2

350x92x80x2

400х92х80х2

130-190х70х70х2

150-210х70х70х2

180-240х70х70х2

200-260х70х70х2

230-290х70х70х2

260-320х70х70х2

120х140х60х3

170х140х60х3

220х140х60х3

120х70х60х3

170х70х60х3

220х70х60х3

100х90х2

150х90х2

200х90х2

250х92х80х2

250х90х2

300х90х2

350х90х2

Крепежный кронштейн - Вентилируемые фасады Силма

Крепежный кронштейн-

Крепежный кронштейн такой как КК-50, КК-70, так и КП п-образный, ККУ усиленный, выполняется из высококачественного металла с порошковым покрытием и без, толщина стали при этом возможна под заказ на нашем производстве ТМ"Силма" вся продукция заявленная на производстве, соответствует качеству стандартизации и "Альбомам технических решений" на продукцию, паспорту качеству на заявленную продукцию завода, сталь применяется (2 мм, 1,5 мм, 1,2 мм. в зависимости от толщины стали, заявленной в заказе на продукцию)

(Кронштейн крепежный КК ) - данный кронштейн применяется на фасаде, в различных вариантах крепления и модификациях пятки 50мм. для КК- (50*50+/-) и 70 мм, для КК- (70*70*+/-) с вылетом и шагом кронштейна, согласно проектируемого здания, а также с градацией вылета по длине кронштейна крепежного КК от ТМ"Силма". Специально для Вас, длинна данного кронштейна увеличена от 50 до 350 мм, что позволяет подобрать кронштейн в независимости от неровности стен, выровнять плоскость здания, проектировщику подобрать нужный шаг и.т.д.

Крепежный кронштейн (50*50)

(Кронштейн крепежный КК- 50*50) от "Силма" предназначен для вентилируемых фасадов и отделки здания керамогранитом, композитом, профлистом, кассетами и фиброцементными плитами ТМ"Силма"-К Силма-Ф Силма-КМ Силма-М, и других оцинкованных систем взаимозаменяемых и схожих по конструктивным особенностям с нашей аналогов.  Преимущества для КК- (50*50*+/-) с вылетом и шагом кронштейна, является градация вылета от 50 мм. до 350 мм. согласно проектируемого здания, а также с градацией вылета по длине кронштейна крепежного КК-50*50. , а именно Декот-21, и других систем с похожими толщинами кронштейнов, ведь оцинкованная система является взаимозаменяемой на фасаде, элементы доступны и схожи у производителей вентилируемых фасадов, наша система также подходит под облицовочные конструкции, крепления натурального камня, фиброцементных панелей KMEW,  NICHIHA, JODA, ASAHI.

Крепежный кронштейн (70*70)

(Кронштейн крепежный КК-70*70) (Кронштейн крепежный КК- 70*70*+/-) предназначен для вентилируемых фасадов и отделки здания керамогранитом, композитом, профлистом, кассетами и фиброцементными плитами ТМ"Силма"-К Силма-Ф Силма-КМ Силма-М, и других оцинкованных систем, вертикальных и вертикально-горизонтальных и комбинированных, взаимозаменяемых и схожих по конструктивным особенностям с нашей аналогов, а именно "Декот-21" и других, других оцинкованных систем, с похожими толщинами кронштейнов, ведь оцинкованная система является взаимозаменяемой на фасаде, элементы доступны и схожи у производителей вентилируемых фасадов, наша система  уникальна, наличием любого ассортимента кронштейна с толщинами и длинной, по потребности нанесением порошкового покрытия на кронштейн, а также подходит под облицовочные конструкции, крепления натурального камня, фиброцементных панелей и плит, объемной керамики, панелей KMEW,  NICHIHA, JODA, ASAHI и других отделочных материалов фасада.

Крепежный кронштейн усиленный

(кронштейн усиленный крепежный ККУ)-уникальная конструкция, с двумя ребрами жесткости и крепежным ребром под профиль, обеспечивает жесткое соединение профиля и кронштейна усиленного, два крепежа анкера, овальное и круглое, возможно применение в сложных ветровых районах, с сейсмической нестабильной природной средой, с покрытием в два слоя, либо в один слой порошковое. Кронштейн ККУ-прост и уникален, поставляется с паронит прокладкой ПОН* и шайбой специальной ШС*33*33*2 мм. что способствует быть неотъемлемой частью данного изделия, при применении усиленного кронштейна крепежного, согласно АТР-альбома технических решений ТМ "Силма". Применим данный ККУ для монтажа межэтажных перекрытий а также в вертикальной и вертикально-горизонтальной системе "Силма" и аналогов оцинкованных фасадных систем.

Удлинитель крепежного кронштейна усиленного УК-150 мм.

(Удлинитель крепежного кронштейна усиленного УК-150 мм. ) предназначен для выравнивания плоскостей кронштейна усиленного ККУ, УК-150 красится в порошковое покрытие, либо поставляется в оцинкованном металле, данный элемент это удобное решение для монтажных бригад, позволяет выравнивать плоскость фасада, даже при внезапной потребности, когда уже кронштейн ККУ установлен а фасад нужно корректировать в быстрые сроки.

Крепежный кронштейн П-образный

(Крепежный кронштейн КП) П- образный, позволяет ускорить процесс монтажа фасада, позволяет применять профиль вертикальный и горизонтальный с длинной до 6 метров, что ускоряет процесс монтажа фасадных работ. Порошковое покрытие данного кронштейна, позволяет избежать коррозии и влияния внешней среды на металл данного изделия, а п-образное крепление, позволяет быстро оптимизировать процесс монтажа на больших плоскостях до 6м.

Все о навесном вентилируемом фасаде: Технология монтажа вентилируемых фасадов


     «Сложности ожидают там, где пытаешься упростить»

Г. Малкин


Навесной вентилируемый фасад – сложная инженерная система, надлежащее качество которой можно реализовать лишь при четком выполнении технологии строительно-монтажных работ. Как показывает практика, около 80% всех первоначальных повреждений на новых зданиях, возникают в течение первых пяти лет эксплуатации, и одной из причин этого являются ошибки, допущенные при монтаже вентилируемого фасада. Кроме этого ошибки монтажников могут привести к неправильному функционированию и как следствие значительному сокращению срока службы системы. Поэтому при устройстве вентфасада необходимо тщательно соблюдать технологию монтажа и осуществлять пооперационный контроль качества.

Как делать вентилируемый фасад?

Разберем поэтапно технологию монтажа конструкции навесного вентилируемого фасада. Перед монтажом необходимо выполнить проект или хотя бы рабочую раскладку облицовки и подсистемы по фасадам, рассчитать вентилируемый фасад по нагрузкам и подготовить ППР. Это позволит минимизировать расход материала и решит многие проблемы до их появления.

Также рассчитать количество материала на вентфасад (а также на витраж и мокрый фасад) можно с помощью специального калькулятора расчета фасадных систем.


Как пользоваться программой расчета фасадных систем мы разбирали в блоге.

1) Подготовительные работы

Прежде чем приступить непосредственно к монтажу вентилируемого фасада на объекте, необходимо выполнить организационно-подготовительные мероприятия в соответствии со СНиП 3.01.01-85 «Организация строительного производства». В том числе обозначить границу зоны, опасной для нахождения людей, подготовить и осмотреть фасадные подъемники, установить на строительной площадке инвентарные здания: для складирования материалов и мастерскую для подготовки конструкций к монтажу. Ширина опасной зоны должна быть не менее 3 м от стены здания. Монтаж следует выполнять в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции», с соблюдением техники безопасности по СНиП III-4-80. Выполнение работ по установке вентилируемого фасада в условиях гололеда, тумана, исключающего видимость в пределах проведения фронта работ, грозы и ветра со скоростью 15 м/с и температурой ниже -20ºС не допускается.

2) Разметка точек установки кронштейнов

Перед началом основных монтажных работ производиться разметка точек установки несущих и опорных кронштейнов на стене здания. Разметка проводится в соответствии с технической документацией к проекту на устройство навесного фасада с воздушным зазором.

На начальном этапе определяют маячные линии разметки фасада - нижнюю горизонтальную линию точек установки кронштейнов и двух крайних по фасаду здания вертикальных линий.

Крайние точки горизонтальной линии определяют с помощью нивелира и отмечают их несмываемой краской. По двум крайним точкам, используя лазерный уровень и рулетку, определяют и отмечают краской все промежуточные точки установки кронштейнов.

С помощью отвесов, опущенных с парапета здания, по крайним точкам горизонтальной линии определяют вертикальные линии.

Используя фасадные подъемники, отмечают несмываемой краской точки установки несущих и опорных кронштейнов на крайних вертикальных линиях.

3) Монтаж кронштейнов

Монтаж несущих кронштейнов подсистемы вентфасада выполняется в следующей последовательности:

1) Выполняется бурение отверстий в стене механизированным инструментом (перфоратором).со сверлом диаметром равным диаметру анкерного крепителя и глубиной на 5 мм больше длины дюбеля. Очистить отверстие от шлама. Не допускается установка анкерных крепителей в швы кирпичной кладки и на расстоянии менее 100 мм от края кирпичной кладки (наружные углы, оконные откосы).

2) Перед монтажом под каждый кронштейн через анкерный дюбель устанавливается паронитовая прокладка.

3) С помощью анкерных дюбелей выполняется установка несущих кронштейнов вентилируемого фасада инструментом вращательного действия (шуруповертом).

4) Монтаж теплоизоляции и ветрогидрозащиты

Устройство теплоизоляционного слоя и гидроветрозащитной пленки включает:

1) Навешивание на стену через прорези для кронштейнов плит утеплителя;

2) Навешивание полотнищ ветрогидрозащитной мембраны с перехлестом полотен 100 мм и временное их закрепление;

3) Высверливание через плиты утеплителя и ветрогидрозащитную пленку отверстий в стене для тарельчатых дюбелей в полном объеме по проекту и установка дюбелей.


Толщина и вид плит определяются исходя из теплотехнического расчета, о котором можно прочитать в соответствующей статье блога.

Расстояние от дюбелей до краев плиты утеплителя должно быть не менее 50 мм.

Монтаж плит утеплителя начинают с нижнего ряда, которые устанавливают на стартовый профиль или цоколь, далее установку ведут снизу вверх.

Плиты навешивают в шахматном порядке горизонтально рядом друг с другом таким образом, чтобы между плитами не было сквозных щелей. Допустимая величина незаполненного шва - 2 мм. Доборные теплоизоляционные плиты должны быть надежно закреплены к поверхности стены. Перед монтажом доборных теплоизоляционных плит их необходимо подрезать с помощью ручного инструмента. Ломать плиты утеплителя не допускается.

При двухслойном утеплении плиты внутреннего слоя закрепляют на стене тарельчатыми дюбелями в количестве не менее 2 штук на плиту. Теплоизоляционные плиты наружного слоя устанавливаются со смещением стыков по вертикали и горизонтали. Крепление внешнего слоя осуществляется аналогично однослойному варианту утепления.

5) Монтаж направляющих

Крепление к регулирующим кронштейнам вертикальных направляющих профилей включает:

- Установку профилей в пазы регулирующих несущих и опорных кронштейнов.

- Фиксацию профилей заклепками к несущим кронштейнам. В опорных регулирующих кронштейнах профиль устанавливают свободно, что обеспечивает его свободное перемещение по вертикали для компенсации температурных деформаций. Монтируемый профиль при помощи уровня выставить в вертикальное положение и закрепить на кронштейнах. Установка заклепок производиться в штатные отверстия кронштейнов, при их наличии. Через штатные отверстия в кронштейнах просверлить отверстия для заклепок в вертикальном профиле. Край отверстия должен находиться не менее чем в 10 мм от края профиля. Установить заклепку в отверстие и произвести клепку специальным инструментом для установки вытяжных заклепок. Продольная ось заклепки должна быть перпендикулярна скрепляемым поверхностям. Перекос заклепок не допускается.


В местах стыковки по вертикали двух следующих друг за другом профилей для компенсации температурных деформаций рекомендуется выдерживать зазор в пределах от 8 до 10 мм.

При монтаже также выполняется установка противопожарных отсечек, подробнее о которых можно узнать в статье Противопожарные мероприятия в навесном вентилируемом фасаде.

6) Монтаж оконных откосов и отливов



7) Монтаж облицовки


Технология монтажа вентилируемого фасада из керамогранита

Выполнение работ по установке керамогранитной плитки производиться в следующей последовательности:

1) Разметка отверстий на направляющих под крепление кляммеров согласно чертежам рабочей документации.

2) Сверление отверстий в направляющих вентилируемого фасада с помощью механизированного инструмента - электродрели. Отверстие должно быть на 0.2 мм больше диаметра заклепки.

3) Установка кляммеров в проектное положение и крепление к каркасу через просверленное отверстие заклёпками, указанными в проекте. Одновременно устанавливается облицовочная керамогранитная плитка. Самонарезающие винты применяются только как монтажный элемент.


Технология монтажа вентилируемых фасадов из металлических кассет

Монтаж металлических кассет проходит в зависимости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок.

Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

Контроль качества монтажа вентилируемых фасадов

При контроле качества монтажа проверяется соответствие проектных и фактических данных с учетом предельных отклонений. Состав контролируемых показателей и предельные отклонения приведены в таблице.


Типовую технологическую карту на монтаж вентилируемого фасада можно скачать на странице блога в контакте, а проект производства работ на выгодных условиях можно заказать, используя форму для связи на правой панели блога.

Более детально и наглядно процесс монтажа системы вентилируемого фасада представлен на видео, представленном специалистами компании «Ю-кон»:

Комплектующие элементы навесной фасадной системы (кронштейн, кляммер, профиль)

Подсистема вентилируемого фасада — это его несущая система, элемент, отвечающий за крепление на стене облицовочного материала.

Саму конструкцию системы упрощенно можно описать как систему из кронштейнов, на которых закреплены вертикальные направляющие, и элементов, которыми крепится облицовочный материал к направляющим (стартовый кляммер и рядовой кляммер).

Кронштейны являются наиболее нагруженной деталью фасадной системы. Их количество определяется исходя из архитектурных особенностей здания. Кронштейн состоит из двух частей — неподвижной, которая крепится к стене, и подвижной, к которой крепятся вертикальные направляющие. Подвижная часть кронштейна позволяет исправить неровности стены и выставить направляющие вертикального каркаса в одной плоскости. Для устранения мостика холода под кронштейн и анкер необходимо устанавливать комплект паронитовых прокладок. Кронштейны устанавливаются на стены с помощью анкерных крепителей. Длина крепителей в зависимости от материала стены составляет от 80 до 200 мм.

К вертикальному каркасу стальными саморезами крепится кляммер. В зависимости от места крепления кляммер  подразделяется на:

  • рядовой кляммер;
  • стартовый кляммер.

Элементы навесной фасадной системы



Наименование

Общий вид

Материал

Фото

Кронштейн Г-образный выдвижной

Комплект: болт, гайка, гровер, шайба, шайба уширенная

- корозионностойкая сталь

- сталь оцинкованная

Выдвижной кронштейн навесной фасадной системы в сборе

Выдвижной кронштейн навесной фасадной системы в сборе

Выдвижной кронштейн навесной фасадной системы в сборе

Кронштейн Г-образный

- корозионностойкая сталь

- сталь оцинкованная

Кронштейн П-образный

- корозионностойкая сталь

- сталь оцинкованная

Направляющая, С-образный профиль

- корозионностойкая сталь

- сталь оцинкованная

Направляющая навесной фасадной системы

Направляющая, Т-образный профиль

- корозионностойкая сталь

- сталь оцинкованная

Направляющая, Г-образный профиль 40×60

- корозионностойкая сталь

- сталь оцинкованная

Направляющая, шляпный профиль

- корозионностойкая сталь

- сталь оцинкованная

Профиль горизонтальный, профиль Г-образный 40×40

- корозионностойкая сталь

- сталь оцинкованная

Полка монтажная 625×625

- корозионностойкая сталь

- сталь оцинкованная

Угловая стойка

- корозионностойкая сталь

- сталь оцинкованная

Профиль Z-образный

- корозионностойкая сталь

- сталь оцинкованная

Кляммер рядовой

- корозионностойкая сталь

Кляммер навесной фасадной системы

Беззазорный кляммер навесной фасадной системы

Кляммер концевой

- корозионностойкая сталь

Кляммер концевой навесной фасадной системы

Профиль П-образный

- корозионностойкая сталь

- сталь оцинкованная

Прокладка паронитовая

Монтажные кронштейны для занавесок - настенные и потолочные кронштейны для драпировки

Хотя некоторые направляющие для штор можно установить заподлицо с поверхностью, для многих стилей и применений направляющих для штор требуется использование монтажных кронштейнов для крепления направляющих к стене или потолку. Эти монтажные кронштейны также могут обеспечивать зазор от монтажной поверхности. Curtain-Tracks.com предлагает множество стилей оборудования для удовлетворения ваших конкретных потребностей. Не уверены, какое оборудование лучше всего соответствует вашим потребностям? Спросите одного из наших экспертов.

  1. 6155 Зажим для подвесного потолка

    2,85 $

    Часть # 6155.

  2. 84162 Кронштейн для одинарной стены

    Так же низко, как 3 доллара.80

    Часть # 84162

  3. 84172 Кронштейн для двойной стенки

    Так же низко, как 5,85 долл. США

    Часть # 84172

  4. 85520 CS Сверхмощный потолочный зажим

    Так же низко, как 2 доллара. 25

    Часть # 85520

  5. 85500 CS Потолочный зажим

    Так же низко, как 1,35 доллара США

    Часть # 85500

  6. 85525 Кронштейн для сращивания потолка CS

    Так же низко, как 2 доллара.25

    Часть # 85525

  7. 85530 CS Регулируемый одностенный кронштейн

    Так же низко, как 3,75 доллара США

    Часть # 85530

  8. 85535 CS Регулируемый двойной настенный кронштейн

    Так же низко, как 5 долларов.70

    Часть # 85535

  9. RECMAR 3080 Защелкивающийся фиксатор (10 шт. В упаковке)

    Так же низко, как 6,35 долл. США

    Часть # 3080

  10. RECMAR 3082 Защелкивающийся фиксатор (10 шт. В упаковке)

    Так же низко, как 6 долларов.35 год

    Часть # 3082

  11. 85560 Соединитель для соединения треков CS

    Так же низко, как 13,80 $

    Часть # 85560

  12. 84152 Зажим потолочный

    Так же низко, как 1 доллар.45

    Часть # 84152

  13. 84142 Сварочный аппарат для гусеницы 84003

    12,10 долл. США

    Часть # 84142

  14. 88204 Фланец потолочного шкафа Privacy

    17 долларов.55

    Часть # 88204

  15. 88202 Адаптер Privacy Cubicle Track Adapter

    6,35 долл. США

    Часть # 88202

  16. 88142 Сварочный аппарат Privacy Cubicle Track Splicer

    5 долларов.45

    Часть # 88142

  17. 88206 Настенный кронштейн для шкафа Privacy

    18,70 $

    Часть # 88206

  18. Подвесная трубка 88200 Privacy Cubicle

    28 долларов США.75

    Часть # 88200

  19. 6285 Кронштейн для балки I Beam Track

    2,88 $

    Часть # 6285

  20. 6260 Настенный кронштейн для двутавровой балки - 1.25 в добавочном номере

    20,70 долл. США

    Часть # 6260

  21. 6288 Адаптер направляющей трубы подвески

    17,85 $

    Часть # 6288

  22. RECMAR 4126 I Beam Curtain Track потолочный кронштейн (2 шт. В упаковке)

    2 доллара.55

    Часть # 4126

  23. RECMAR 4128 I Beam Curtain Track Потолочный сварочный аппарат

    4,60 долл. США

    Часть # 4128

  24. RECMAR 4124 I Beam настенный кронштейн для карниза (2 шт. В упаковке)

    10 долларов.38

    Часть # 4124

  25. RECMAR 4130 I Beam Сварочный аппарат для карнизных направляющих

    10,35 долл. США

    Часть # 4130

  26. 6261 Длинный настенный кронштейн для двутавровой балки - 2.375 в добавочном номере

    27,60 долл. США

    Часть # 6261

  27. RECMAR 3301 Стойка с выносным кронштейном

    0,90 долл. США

    Часть # 3301

  28. 6151 Картриджи для гибких потолочных направляющих

    Так же низко, как 1 доллар.20

    Часть # 6151

  29. 6161 Картридж для гибких карнизов для штор

    Так же низко, как 1,20 долл. США

    Часть # 6161

  30. 6153 Двойной картридж для гибких карнизов

    Так же низко, как 2 доллара.25

    Часть # 6153

  31. 6171 Кронштейн для одинарной стены для гибкой направляющей

    2,00 долл. США

    Часть № 6171-SI.

  32. 85510 Зажим для подвесного потолка CS

    1 доллар.75

    Часть # 85510

  33. 85585 CS Подвесная трубка 39 дюймов

    97,75 долл. США

    Часть # 85585

  34. 85586 Адаптер направляющей трубы подвески CS

    2 доллара.50

    Часть # 85586

Как измерить кронштейны для карнизов - Continental Window Fashions

Выбор кронштейнов для штор начинается с определения соответствующего зазора, возврата и проекции.

Для начала вот иллюстрация, которая поможет вам понять эти три.

A = зазор

Зазор - это открытое / свободное пространство между задней частью драпировки и стеной / окном. Измеряется от задней части карниза / драпировки до стены / окна.

B = Возврат

Возврат - это точка, в которой ваша драпировка будет висеть на стержне, расстояние в дюймах от этой точки до стены. Он измеряется от центра чашки кронштейна для штор до стены. Это то место, где будет висеть ваша драпировка

C = проекция

Выступ - это измерение полного выдвижения кронштейна карниза, спереди назад, от монтажной пластины до внешней точки / конца.Измеряется от передней части кронштейна до стены. Это общее расширение кронштейна спереди назад.

CWF PRO СОВЕТЫ: ​​ Количество необходимых скоб.

Для деревянных опор диаметром 1 3/8 дюйма : двух кронштейнов карниза достаточно для ширины до 60 дюймов (5 футов). Для опор размером более 60 дюймов мы рекомендуем третий кронштейн в центре, который будет служить центральной опорой.

Для деревянных опор диаметром 2 дюйма и диаметром 3 дюйма : Достаточно двух кронштейнов шириной до 96 дюймов (8 футов).Однако мы рекомендуем использовать центральный кронштейн шириной 96 дюймов, добавив кронштейн в центре, чтобы обеспечить дополнительную поддержку и помочь равномерно распределить вес штанги и драпировки, что сделает установку более безопасной. Более 96 дюймов, требуется третий кронштейн штанги в качестве центральной опоры; это обязательно!
  • При этом опора диаметром 2 или 3 дюйма может охватывать расстояние до полных 12 футов без изгиба или изгиба с использованием только двух концевых кронштейнов.Однако, если вы выберете этот тип установки, вам или вашему установщику понадобится , чтобы убедиться, что концевые кронштейны установлены достаточно надежно, чтобы выдержать вес стойки и драпировки.
  • Другими словами, при покрытии большого пролета двух кронштейнов, установленных с помощью анкеров или болтов, недостаточно! Убедитесь, что концевые кронштейны установлены в стойку. Установка драпировки другим способом очень опасна.

  • Всегда помните, что то, что надежно удерживает вашу стойку для драпировки, - это не сами кронштейны, а способ их установки и крепления к стене.

Металлические телескопические стержни , такие как Kirsch Designer Metals, карнизы для штор диаметром 1 3/8 дюйма продаются с соответствующим количеством кронштейнов, необходимых для их установки. Дополнительные кронштейны не требуются, но рекомендуются, если вас беспокоит вес драпировки или вы хотите сделать штангу более надежной.

Металлические карнизы , такие как Aria Drapery Hardware 1 карнизы диаметром 1/8 дюйма или Kirsch Drapery Hardware 1 3/8 дюйма Designer Metals 8-футовые стержни длиной 8 футов , без кронштейнов.

  • Для металлических карнизов диаметром от 1 дюйм до диаметром 1 ½ дюйма достаточно двух кронштейнов с пролетом до 60 дюймов (5 футов).Для размеров более 60 дюймов рекомендуется использовать три кронштейна.

Кованые карнизы , такие как Карнизы для штор Kirsch диаметром 1 дюйм или LJB Drapery Hardware Кованое железо диаметром 1 1/2 дюйма и 1 дюйм может покрыть пролет до 8 футов с помощью всего лишь два концевых кронштейна!

Остались вопросы или проблемы? Сообщите нам, и мы сразу же позаботимся о вас!

Кронштейны для навесных стен - BSP Bracket System Polska

Кронштейны BSP для навесных стен изготавливаются из алюминиевых сплавов EN AW 6060 T66 и EN AW 6063 T6. Кронштейны отличаются относительно высокой прочностью за счет толщины основания (8 мм) и кронштейнов (6 мм).

Кронштейны BSP K1 - это двойные Т-образные элементы, которые являются стандартным решением для крепления алюминиевых навесных стен. Кронштейны BSP K2 используются в угловых и расширенных областях. Их асимметричная форма позволяет закрепить их с одной стороны расширения или достаточно далеко от угла или края стены. Оба типа бывают фиксированными и раздвижными. Неподвижные кронштейны имеют два паза: скругленное диаметром 11 мм для несущего крепления винтом M10 и эллиптическое длинное отверстие для временной фиксации, регулировки вылета и выравнивания фасада.Раздвижные кронштейны имеют эллиптическую длину и ширину 11 мм для скользящего крепления винтом M10, допускающим расширение алюминия. По запросу кронштейны могут иметь разные гнезда в зависимости от проекта и расчетов.

Нестандартным решением для крепления навесных стен является использование кронштейнов BSP K3. В отличие от кронштейнов, описанных выше, в случае кронштейнов К3 элементы каркаса навесной стены надвигаются на кронштейн, что позволяет устанавливать фасад на перпендикулярные плиты.

Все элементы системы подконструкции BSP имеют класс прочности B согласно PN-EN 1999-1-1: 2011 и могут использоваться без дополнительной антикоррозионной обработки в средах классов C1, C2 и C3 согласно PN-EN ISO. 12944-2: 2001.При нанесении дополнительного защитного слоя - анодирования - их можно использовать в среде класса С4. Все элементы системы также относятся к классу А1 по степени реакции на огонь согласно PN-EN 13501-1 + A1: 2010 на основании решения Европейской комиссии № 96/603 / EC, 2000/605 /. EC и 2003/424 / WE.

Кронштейны

BSP должны устанавливаться в соответствии с проектом мастерской, подготовленным инженерами и проектировщиками с достаточными знаниями в области строительства и строительства.Планировка конструкции и расстояние между элементами (прочность и сопротивление всей системы) должны быть подтверждены статическими расчетами, подготовленными инженером, имеющим квалификацию в области строительства и строительства.

Кронштейн для наружной ненесущей стены с двойным покрытием

Информация о доставке

На OutdoorCurtains.com мы делаем все возможное, чтобы каждый заказ был упакован и доставлен до двери. Многие товары, имеющиеся на складе, отправляются в тот же день, если они заказаны до 14:00 EST.Чтобы лучше понять, сколько времени потребуется вашему заказу, чтобы добраться до места назначения после его отправки, посетите нашу страницу доставки. Мы также предлагаем ускоренную доставку; позвоните нам по бесплатному телефону (866) 208-7195, чтобы узнать цены.


Политика возврата

На сайте OutdoorCurtains.com вы можете вернуть любые новые, неиспользованные, повторно используемые предметы в течение 30 дней с момента доставки. Тебе это не нравится? Тогда не держи его! Пожалуйста, свяжитесь с нашей службой поддержки клиентов, чтобы получить номер разрешения на возврат перед отправкой любого товара (ов), чтобы мы знали, какие товары возвращаются, и чтобы быстрее получить возврат. Обратите внимание, что некоторые товары отправляются напрямую от производителя, и возврат необходимо будет отправить обратно на другой адрес. После того, как мы предоставим номер разрешения на возврат, просто отправьте товары по указанному адресу, и мы вернем вам сумму, которую вы заплатили за товар (-ы), за вычетом стоимости обратной доставки и комиссии за возврат, как только товар (-ы) ) получен. Стоимость доставки будет сообщена вам, когда вы получите разрешение на возврат. Обратите внимание, что товар (-ы) будут проверены при возврате, чтобы определить, находится ли товар (-ы) в состоянии перепродажи.Если после осмотра товар (-ы) будет признан непригодным для продажи, ваш кредит будет одобрен. Все заказы в Канаду обмену и / или возврату не подлежат.

При возврате или обмене товара (-ов) сохраняйте оригинальную упаковку. Мы не можем отправить коробку или упаковку для возврата или обмена. Если у вас нет оригинальной упаковки, вы несете ответственность за получение новой упаковки и / или коробки.


Политика возврата наружных штор Sunbrella®

По состоянию на 25 июня 2018 года все заказы на шторы Sunbrella® Outdoor облагаются комиссией за возврат 10% от первоначальной цены, которая будет вычтена из вашего возврата при получении товара (ов).

Мы рады предложить БЕСПЛАТНЫЕ образцы образцов и БЕСПЛАТНЫЕ образцы прокладок. Мы рекомендуем всем клиентам запрашивать образцы перед размещением заказа на любую из наших штор Sunbrella® или сверхшироких уличных штор!


Политика возврата штор на заказ и изготовленных на заказ штор

Все сверхширокие шторы изготавливаются на заказ, при этом взимается комиссия за возврат в размере 15% от первоначальной цены, которая будет вычтена из вашего возврата при получении предмета. Для всех штор со стабилизирующими втулками взимается комиссия за возврат в размере 15% от первоначальной цены, которая будет вычтена из вашего возврата при получении предмета.Все индивидуальные заказы изготавливаются вручную в соответствии с вашими требованиями, и они не могут быть отменены, возвращены или / и обменены в любое время.


Дизайнерские шторы для улицы

Все шторы Designer Outdoor не подлежат возврату или обмену, если товар не был получен с дефектом.


Политика возврата оборудования

За все оборудование взимается комиссия за возврат в размере 25% от первоначальной цены, которая будет вычтена из суммы возмещения при получении товара (ов).Все оборудование должно быть возвращено в оригинальной упаковке и подлежит перепродаже. Обратите внимание, что товар (-ы) будут проверены при возврате, чтобы определить, находится ли товар (-ы) в состоянии перепродажи. Если после осмотра товар (-ы) будет признан непригодным для продажи, ваш кредит будет одобрен.

Пожалуйста, проверьте нашу страницу политики возврата для получения дополнительной информации.

Как укрепить карниз и предотвратить повреждение стены - Блог Curtains Up

Давайте будем честными: никому не нравится иметь дело с провисшим карнизом и шурупами, выпадающими из стен.

Итак, что вы можете сделать, чтобы это предотвратить?

Некоторые типы штор и карнизов требуют дополнительного усиления, чтобы не повредить стены и не повредить их.

Мы разберем лучшие методы усиления кронштейнов карнизов и крепления карнизов.

Как усилить карнизы и кронштейны для штор

Чтобы укрепить кронштейны карниза и закрепить карниз, попробуйте следующие методы:

  • Используйте анкеры карниза или более длинные винты
  • Используйте более толстый или прочный карниз для штор
  • Установите один или несколько центральных опорных кронштейнов

Если карниз для штор провисает посередине или продолжает выпадать из стены, необходимо укрепить и закрепить его.Нестабильные карнизы создают угрозу безопасности и могут серьезно повредить стены, если их не зафиксировать.

Выбор правильной техники будет зависеть от материала ваших стен, ширины окна или типа используемого стержня (подробнее об этом ниже).

Вы должны принять дополнительные меры для усиления карниза, если:

  • Ваши шторы состоят из тяжелого материала (например, бархатные шторы или утепленные занавески)
  • Вы устанавливаете шторы, закрывающие большой оконный пролет (5 футов и более).
  • Вы устанавливаете кронштейны для карнизов на штукатурку или гипсокартон

Даже если эти ситуации к вам не подходят, лучше всего укрепить карнизы для устойчивости, особенно если у вас есть домашние животные или дети или вы планируете часто открывать и закрывать занавески.

1. Используйте анкеры карниза или более длинные винты

Традиционные кронштейны для карнизов устанавливаются в стену с помощью крепежа (гвоздей и шурупов). Если вы используете эти кронштейны и вам нужно усилить карниз, возможно, вам придется заменить гвозди на что-нибудь посильнее (или длиннее).

Пластиковые анкеры

идеально подходят для крепления к гипсокартону, если вы не можете найти стойку в стене.

Если в стене есть стойки, можно использовать более длинные шурупы.Тщательно выбирайте винты, так как вы не хотите продолжать сверлить (и причинять больше повреждений стенам), чтобы найти правильную подгонку.

Продолжайте прокручивать, чтобы узнать об особенностях армирования штор в гипсокартоне или штукатурке.

2. Используйте более толстый или прочный карниз для штор

Для тяжелых штор (таких как плотные шторы или бархатные шторы) требуется прочный карниз, способный выдержать дополнительный вес. Ищите такие элементы, как «сверхпрочные», или такие материалы, как сталь, латунь или дерево.

Если ваш карниз для штор слишком хрупкий, вес занавеси приведет к его провисанию и возможной поломке.

Также проверьте, не слишком ли тонкий карниз. Карнизы для штор обычно доступны шириной 5/8 дюйма или 1 дюйм. Если вы повесите тяжелые шторы на 5/8-дюймовую штангу, карниз со временем провиснет.

3. Установите центральные опорные кронштейны

Центральный опорный кронштейн - верное решение для стабилизации оконных проемов.

Как правило, для карнизов требуется опорный кронштейн через каждые 30–36 дюймов. Если ваше окно расширяется более чем на 60 дюймов, вам нужно будет купить два опорных кронштейна.

Для получения надежного и простого в установке центрального опорного кронштейна, не требующего винтов, гвоздей или сверления, обратите внимание на устойчивые к повреждениям кронштейны для карнизов Kwik-Hang . Вам понравится запатентованная конструкция без сверления, которая позволяет установить усиление штор за секунду !

Как закрепить карнизы в гипсокартоне

Чтобы укрепить карниз в гипсокартоне, сначала нужно выяснить, есть ли за гипсокартоном шпилька, в которой вы просверливаете отверстие.

Если есть шпилька, можно обойтись винтом. Закручивание непосредственно в стойку - самый надежный способ закрепить карниз и кронштейны. Прежде чем пробовать другие методы, воспользуйтесь поисковиком для шпильки, чтобы найти шпильку над окном.

Если нет стойки, необходимо использовать анкер для гипсокартона и винт, чтобы укрепить кронштейны карнизов. Без анкера для гипсокартона винт не сможет выдержать вес карниза. Вы рискуете вытащить кронштейны из стены и вызвать дальнейшее повреждение стены.

Источник

Как закрепить карнизы в гипсовых стенах

Если у вас оштукатуренные стены, вы можете обнаружить, что обычные анкеры и шурупы выпадают прямо из стены.

Вам понадобится более длинный винт, чем тот, который идет в комплекте с фурнитурой для штор. Убедитесь, что вы ввинчиваете штукатурку в раму вокруг окна, чтобы кронштейны оставались на месте.

Источник

Безопасные и надежные карнизы - гарантировано

Усилить карнизы - нелегкая задача.А поиск подходящего оборудования для крепления карнизов может занять много времени и дорого.

Когда дело доходит до подвешивания штор, нет необходимости тратить бесчисленные часы (и доллары) на проб и ошибок. Сэкономьте время, деньги и нервы с помощью кронштейнов для карнизов Kwik-Hang.

Революционные кронштейны для карнизов

Kwik-Hang - это быстрая, простая и надежная альтернатива традиционным кронштейнам для карнизов. Просто поместите кронштейны Kwik-Hang на верхнюю часть оконной рамы, нажмите на них, повесьте шторы и переходите к следующему заданию.Никаких винтов, сверл, отверстий или повреждений.

Кронштейны Kwik-Hang выдерживают до 20 фунтов, и вы можете усилить карниз для штор с помощью одного или двух центральных кронштейнов для дополнительной поддержки.

Попробуйте Kwik-Hang сегодня и убедитесь сами!

настенная фурнитура | Goff's Enterprises Inc.

Goff’s Enterprises, Inc. предоставляет ПЯТЬ лет с даты покупки.

Goff’s Enterprises, Inc. гарантирует, что все системы навесных стен не будут повреждены при нормальной эксплуатации из-за дефектов материалов или изготовления в течение ПЯТИ лет с даты покупки.ПОЖИЗНЕННАЯ гарантия на все гусеничное и роликовое оборудование. Goff’s Enterprises может решить отремонтировать или заменить дефектные или поврежденные товары.

Есть этот товар? Сообщите нам, как это работает для вас! Нажмите здесь, чтобы отправить отзыв!

«… ..даются в течение многих лет у Goff с большим успехом»

Collision Services уже много лет заказывает у Гоффа с большим успехом. У них отличное время оборота после размещения заказа и отправки. Они также следят за тем, чтобы товар был правильно упакован и имел отличное обслуживание клиентов.

Джон Бринкер
Collision Services
Хадсон, Айова

«Goff Enterprises постоянно превосходит наши ожидания!»

Goff Enterprises постоянно превосходит наши ожидания! У ВСЕХ наших продавцов есть «Истории успеха Goff». Качественный продукт, выгодные котировки, отличные цены, точная доставка, проблемы с почтовым заказом решаются быстро… Goff - это настоящее дело!

Mid Middleton
Президент
Carolina Material Handling

«Навесные стены Goff - это здорово работать с…»

С Curtain Walls Goff было здорово работать, они позаботились о том, чтобы они производили именно тот продукт, который отвечал моим требованиям.Когда пакеты прибыли, все детали, необходимые для более чем одного типа установки, были включены, и продукт для штор превзошел мои ожидания. Я использовал занавеску, чтобы отделить автомобильный отсек гаража от своей столярной мастерской. Я настоятельно рекомендую белый продукт над прозрачной панелью; он отражает свет от потолочных светильников и обеспечивает общее увеличение света. Спасибо за всю твою помощь!

Bill Powell
Home Enthusiast-Renton, WA

«Простота установки впечатляет!»

Как новый покупатель промышленных штор я искал в Интернете высококачественные и долговечные внешние промышленные шторы.У многих компаний был стандартный, более тонкий материал. Представитель Goff’s порекомендовал более толстые и прочные шторы. Наше служение находится в горах на северо-востоке Пенсильвании, где часто бывают сильные ветры и проливные ливни. Мы…

«Заводская поддержка и последующие действия не имеют себе равных!»

«Заводская поддержка и последующие действия не имеют себе равных!»

Майк Каллахан

DACO Material Handling

Kent, WA

«Спасибо за поставленный вами продукт»

«Завеса и сборка были очень просты в установке, а продукт долговечен для применения.Спасибо за поставленный вами товар. Мы свяжемся с вами в будущем. »

Томас Саттер

Ремонт дверей в Барре

Сан-Вэлли, Калифорния

« Каждая моя покупка была для меня удовольствием… »

«Предложенный вами продукт - это именно то, что нам нужно для этого приложения. Это красивый продукт. Это чистый и доступный по цене, компактный размер и долговечность продукта сделали наше решение.

Ваш торговый персонал очень вежлив и профессионален. Каждая из моих покупок была для меня удовольствием, и вы упростили понимание продукта и его возможностей.У меня нет отрицательных отзывов о моем опыте работы с продуктами или персоналом Goff ».

Brian Creech

Creech Overhead Door

Bunn, NC

«Goff’s был очень полезным, и продукт работал безупречно».

«Goff’s был очень полезным, и продукт работал безупречно. Мне нравится широкий выбор поставляемой вами продукции ».

Майк Каппел

Ace MC, LLC

West Bend, WI

«Они готовы поддерживать свои продукты и оказывать мне и моим клиентам необходимую поддержку.”

«Я могу поднять трубку или написать по электронной почте любому сотруднику, которого я знаю в Goff’s, и все они будут работать со мной, чтобы найти лучшее решение проблемы. Они готовы поддерживать свои продукты и оказывать мне и моим клиентам необходимую поддержку.

Я лично встречался с сотрудниками Goff’s, и они были столь же дружелюбны и полезны как лично, так и по телефону. Я давал им уникальные просьбы, и они всегда помогали им, как могли ».

J.R. Woolridge III

Hydro-Spray Wash Systems, Inc.

Clearfield, PA

«Мы продаем ваш продукт только потому, что он лучший!»

«Мы продаем ваш продукт только потому, что он лучший! Нашему клиенту нужна была занавеска, чтобы партизаны не вылетали из его бухты. Мы сообщаем Гоффу приложение и размеры, а они - продукт. Если вам нужна занавеска для чего-либо, у Goff есть подходящая занавеска для приложения. Я просто хочу, чтобы мы могли продавать больше! »

Vicki Behr

Howard Marten Fluid Technologies Inc.

Edmonton, AB

ПУНКТ ОПИСАНИЕ

* Для просмотра изображений оборудования нажмите кнопку «Загрузить литературу» под быстрым вопросом.

ГУСЕНИЦА И ПРИНАДЛЕЖНОСТИ
  • 11199 УНИВЕРСАЛЬНЫЙ ГУСЕНИЧНЫЙ СОЕДИНИТЕЛЬ
  • 10266 ПРЯМАЯ ГУСЕНИЦА - ОЦИНКОВАННАЯ СТАЛЬ, ДЛИНА 4 ФУТБОЛА, 16 МЕР
  • 10267 ПРЯМАЯ ГУСЕНИЦА - ДЛИННАЯ 5 ФУТОВ ОЦИНКОВАННАЯ СТАЛЬ, 16 МЕР
  • 10268 ПРЯМАЯ ГУСЕНИЦА - ОЦИНКОВАННАЯ СТАЛЬ, ДЛИНА 6 ФУТОВ, 16 МЕР.
  • 10269 ПРЯМАЯ ГУСЕНИЦА - ОЦИНКОВАННАЯ СТАЛЬ, ДЛИНА 7 ФУТОВ, 16 МЕР.
  • 10270 ПРЯМАЯ ГУСЕНИЦА - ОЦИНКОВАННАЯ СТАЛЬ, ДЛИНА 8 ', 16 МЕР
  • 10271 ПРЯМАЯ ГУСЕНИЦА - ОЦИНКОВАННАЯ СТАЛЬ, ДЛИНА 9 ФУТОВ, 16 МЕР.
  • 10264 ПРЯМАЯ ГУСЕНИЦА - ДЛИННАЯ ОЦИНКОВАННАЯ СТАЛЬ, ДЛИНА 10, 16 МЕР
  • 10265 ПРЯМАЯ ГУСЕНИЦА - ДЛИНА 20 ФУТОВ, ОЦИНКОВАННАЯ СТАЛЬ, 16 МЕР
  • 10272 СОЕДИНИТЕЛЬ ПРЯМОЙ ГУСЕНИЦЫ
  • 10278 НЕЙЛОНОВЫЙ РОЛИК
  • 10279 РОЛИК СТАЛЬНОЙ
  • 10277 ГУСЕНИЧНАЯ ГУСЕНИЦА 90 градусов - подвесное крепление
  • 10007 ИЗОГНУТЫЙ ТРАСС 45 градусов
  • 10273 КОНЕЦ СТОП
  • 11189 U СТОП
  • 10295 2.СТАЛЬНЫЙ РОЛИК 5 ”
  • 10320 4-КОЛЕСНЫЙ СТАЛЬНОЙ ТРОЛЛЕЙ
ОБОРУДОВАНИЕ ДЛЯ ОПОРЫ ЛУЧИ ИЛИ ЦЕПИ
  • 10301 ВЕРТИКАЛЬНЫЙ СОЕДИНИТЕЛЬ ГУСЕНИЦ
ОБОРУДОВАНИЕ ПОДДЕРЖКИ СТЕРЖНЯ С РЕЗЬБОЙ
  • 10283 РЕЗЬБОВАЯ СТЕРЖЕНЬ ГУСЕНИЦА
  • 10290 ГУСЕНИЧНЫЙ КРОНШТЕЙН - ПРАВЫЙ УГОЛ
  • 10291 т.р. BR. - СТЕРЖЕНЬ С 3-ХОДОВОЙ РЕЗЬБОЙ
  • 10289 КРОНШТЕЙН ГУСЕНИЦЫ С РЕЗЬБОЙ
ОБОРУДОВАНИЕ ОПОРЫ ФЛАНЦА БАЛКИ
  • 10297 т.р. BR. - ТРЕХСТОРОННИЙ ЗАЖИМ
  • 10299 т.р.BR. - ЗАЖИМ ПРАВОГО УГОЛА
  • 10302 ГУСЕНИЧНЫЙ ЗАЖИМ
  • 10315 НАКЛАДНАЯ ТРОЛЛЕЯ НАВЕСА
ОБОРУДОВАНИЕ ДЛЯ НАСТЕННОГО И КОНЦЕВОГО МОНТАЖА
  • 10275 КОНЦЕВОЙ МОНТАЖ - ВВЕРХ
  • 10285 КОНЦЕВОЙ КРЕПЛЕНИЕ - ВНИЗ
  • 10282 НАСТЕННЫЙ МОНТАЖ НА СТЕНУ
  • 10293 НАСТЕННЫЙ МОНТАЖ НА СТЕНУ
  • 10287 ГУСЕНИЧНЫЙ КРОНШТЕЙН НАСТЕННЫЙ КРЕПЛЕНИЕ
  • 10288 ГУСЕНИЧНЫЙ КРОНШТЕЙН ВНИЗ
ОПОРНОЕ ОБОРУДОВАНИЕ ПОТОЛОКА
  • 10284 СОЕДИНИТЕЛЬ ПОТОЛКА
  • 10292 ПОТОЛОК ИЗОГНУТЫЙ
  • 10276 КРОНШТЕЙН ПОТОЛКА ПРАВЫЙ УГОЛ
  • 10280 ПОТОЛОЧНАЯ НАПРАВЛЯЮЩАЯ - 3-Х ХОДОВАЯ
  • 10286 ПОТОЛОЧНЫЙ КРОНШТЕЙН
ОБОРУДОВАНИЕ ОПОРЫ ПОЛА
  • 10312 ОСНОВНАЯ ПЛИТА 6 ”
  • 10313 ОСНОВНАЯ ПЛИТА 12 ”
  • 10305 НАКЛАДКА НАПОЛЬНОЙ НАПРАВЛЯЮЩЕЙ
  • 10314 КРИВАЯ ПОЛА
  • 10306 КОЛОННА 6 '
  • 10307 КОЛОННА 7 '
  • 10308 КОЛОННА 8 ’
  • 10309 КОЛОННА 9 ’
  • 10310 КОЛОННА 10 ’
  • 10304 НАПОЛЬНЫЙ КРОНШТЕЙН ПРАВЫЙ УГОЛ
  • 10303 КРОНШТЕЙН НАПОЛЬНОЙ ГУСЕНИЦЫ - 3 СТОРОНЫ

Регулируемые опорные кронштейны для навесной стены

Предоставьте информацию, относящуюся к установленному продукту, которая необходима для эксплуатации и технического обслуживания.Информация, касающаяся подробного обслуживания, также должна быть предоставлена ​​в соответствующих руководствах в формате PDF.

Имя Определение
Доступность Проблемы доступности, которым удовлетворяет объект.
Тип актива Индикация того, является ли объект неподвижным или подвижным.
Категория Код классификации, например Uniclass2015.
Код исполнения Требование соответствия нормам, которым объект удовлетворяет
Цвет Характерный или основной цвет продукта.
Составляющие Необязательные составные элементы, детали или отделка.
Описание Описание типа объекта для детализации любого замысла дизайна.
Единица длительности Ожидаемая продолжительность жизни (типичное значение - годы)
Срок службы Типичный срок службы объекта.
Характеристики Другие важные характеристики или особенности, относящиеся к спецификации продукта.
Отделка Характерная или первичная отделка продукта.
Марка Стандартная оценка, которой соответствует продукт.
Производитель Электронный адрес организации, ответственной за поставку или изготовление объекта
Материал Характеристический или первичный материал продукта.
Номер модели Номер продукта, позиции или единицы, присвоенный производителем объекта.
Ссылка на модель Название объекта, используемое производителем.
Имя Уникальное удобочитаемое буквенно-цифровое имя, начинающееся с типа продукта.
Номинальная высота Обычно это вертикальный или второстепенный характерный размер.
Номинальная длина Обычно больший или основной горизонтальный размер.
Номинальная ширина Номинальная ширина продукта, обычно характерный или вторичный горизонтальный или характерный размер.
Стоимость замены Ориентировочная стоимость замены агрегата.
Форма Характерная форма изделия.
Размер Характерный размер продукта.
Показатели устойчивого развития Описание проблем устойчивого развития, которым удовлетворяет объект
Описание гарантии Описание содержания гарантии и любых исключений.
Срок гарантии (труд) Срок гарантии.
Срок гарантии (по частям) Срок гарантии на детали.
Единица срока гарантии Срок гарантии (типичное значение - годы).
Гарант (труд) Электронный адрес организации, ответственной за гарантийное обслуживание.
Гарант (запчасти) Адрес электронной почты организации, ответственной за гарантию на детали.
Идентификатор актива Идентификатор, присвоенный активу, который позволяет отличить его от других активов.
Штрихкод Идентификационный штрих-код (или RFID), присвоенный экземпляру продукта (для каждого экземпляра).
Дата установки Дата установки изготовленного изделия (для каждого экземпляра).
Серийный номер Серийный номер, присвоенный экземпляру продукта производителем (для каждого экземпляра).
Номер тега Номер тега, присвоенный экземпляру продукта владельцем (для каждого экземпляра).
Дата начала гарантии Дата начала действия гарантии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
