Крепление сип по фасаду здания: Монтаж СИП по фасаду здания

Содержание

Крепление СИП к опоре – Монтаж СИП: правила крепления, прокладки, подключения

Содержание

Крепления СИП кабеля для различных поверхностей

Провода ЛЭП – это наиболее простой и недорогой способ передачи электроэнергии на любые расстояния. В электрических сетях до 1000 В ЛЭП располагаются вдоль улиц больших и малых поселений.

На опорах крепятся изоляторы с наиболее дешевыми алюминиевыми проводами. И уже от них делаются ответвления в дома. Для подобных ответвлений от магистральных проводов широко используются самонесущие провода.

Для чего нужны СИП

Самонесущие провода с изолированными жилами сокращенно обозначаются как СИП, то есть Самонесущий Изолированный Провод. Он представляет собой витую пару и устойчив к продольным нагрузкам. До появления этой разновидности проводов компенсация продольной нагрузки возлагалась на трос. Он являлся опорой для изолированного провода, закрепленного вдоль этого троса.

Монтаж таким способом занимал больше времени и технически получался сложнее в сравнении с монтажом новых проводов. Собственно, по этой причине их и придумали. Теперь они применяются повсюду там, где по тем или иным причинам невозможно использовать более дешевые оголенные провода. Поэтому их располагают вблизи сооружений и в окружении деревьев.

Как выполнить крепление таких проводов к различным опорам. Если бы провода были оголены – деревья, особенно в сырую ветреную погоду, могли бы прикоснуться к ним и вызвать короткое замыкание. Для монтирования СИП используется специализированная арматура. Ее элементы адаптированы для расположения на стенах домов и опорах (столбах).

Делаем оптимальный выбор элементов для крепления

Показанные на изображениях модели – это лишь часть из того, что производится в мире для монтирования самонесущих-ИП. По этой причине у продавцов в наличии может оказаться та продукция, которая действительно предназначена для крепления этих проводов, но не оптимальна для конкретного покупателя.

При выборе элементов монтирования надо учитывать, с какой целью СИП используется. Например, силовые провода могут нагреваться, поскольку в них допускается температура жил до 90 градусов Цельсия. По этой причине нужна и соответствующая подборка элементов для монтирования.

Кронштейны фасадного крепления для таких проводов должны обеспечивать большее расстояние до стены для наилучшего охлаждения провода.

Опытные электрики, которые выполнили большое число инсталляций самонесущих-ИП, рекомендуют широко распространенные марки СИП с жилами 16 и 25 кв. мм крепить зажимом (далее на изображении). Зажим для СИП Зажим для СИП Этот зажим не рекомендуется использовать для СИП-2.

Причин этому две. Китайские зажимы этой модели содержат непрочную скобу, которая ломается, и в результате этого провод может оторваться. Другой недостаток этой модели, даже если она не китайского производства, а от известного бренда, состоит в том, что жилы провода после зажима расположены слишком близко от кронштейна. Поэтому неудобно выполнять монтажные работы. Особенно при фасадном креплении.

Скоба зажима и места ее разлома (их касаются пальцы) Модель анкерного кронштейна, рекомендуемая для широкого применения На изображении выше показан недорогой и удобный анкерный кронштейн. Это справедливо, потому что для монтирования его на столбе нужна всего одна лента. Также и на стене дома его возможно закрепить всего одним метизным креплением.

Прочность таких соединений достаточна для большинства ситуаций, связанных с монтированием самонесущих-ИП как на столбах, так и на стенах. Поэтому не имеет смысла применять более массивные, дорогие и сложные в установке модели кронштейнов.

Состав арматуры

Поскольку опоры для самонесущих-ИП бывают различной конструкции, в соответствии с ней выбирается и часть арматуры для монтирования к этим опорам. Арматура и непосредственно СИП в связке образуют цепочку. Она начинается на опоре и заканчивается на стене дома. Первое звено – это кронштейны, которые располагаются на деревянных, стальных и железобетонных столбах.

Кронштейн удерживает следующее звено – зажим анкерный. Затем из элементов арматуры следуют зажимы промежуточные поддерживающие. И завершается эта арматурная цепочка креплением на фасаде здания (стене). Это так называемое фасадное крепление.

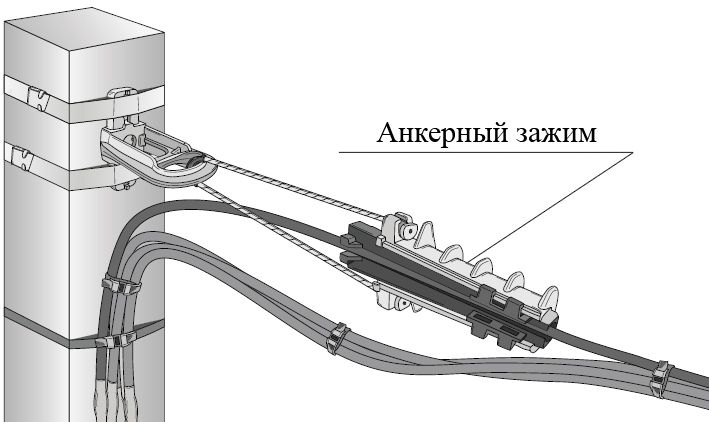

Кронштейн Разновидности кронштейнов для самонесущих ИП Анкерный зажим для СИП Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим для СИП Анкерный зажим Разновидности анкерных зажимов для СИП Промежуточные зажимы Разновидности промежуточных зажимов для самонесущих-ИП Разновидности фасадных креплений для СИП

Важные нюансы монтажа

  1. Нельзя использовать один анкерный кронштейн для двух зажимов самонесущих-ИП. Усилие со стороны провода должно быть приложено наиболее соосно кронштейну. Составляющая силы, направленная в сторону будет воздействовать на кронштейн разрушающе. Один провод СИП – один кронштейн. Это правило нельзя нарушать.
  2. Если никак нельзя избежать бокового усилия в кронштейне, рекомендуется использовать его специальную модель с прикреплением в трех или четырех точках, расположенных по углам основания воображаемой пирамиды, в вершине которой расположена точка контакта кронштейна и зажима.

Пример модели кронштейна, рекомендуемой для самонесущих-ИП, присоединенного под углом к нему

  1. Для монтирования на столбах лентой рекомендуется применять такие кронштейны, у которых большие ограничительные выступы для удерживания ее. Со временем появляется люфт, который обусловлен растяжением ленты.Если выступы маленькие, кронштейн может соскочить с места крепления.
  2. На прямых участках рекомендуется применять поддерживающие зажимы. Они в основном дешевле, потому что их конструкция проще, чем у анкерных. Но на прямых участках этого достаточно.
  3. Для монтирования анкерного зажима на стене дома выбирается место, защищенное от падения снега и сосулек.
  4. Монтирование СИП делается с учетом расстояний, которые обязательно соблюдаются.Если стена дома, на которой крепится анкерный кронштейн, удалена от столба больше чем на 25 метров, для самонесущих-ИП нужна дополнительная промежуточная опора.
  5. Расстояние от поверхности земли до кронштейна делается 2,5 метра или больше, а на улице до провода между опорами – 5–6 м.

Расстояния, которые надо соблюдать при подключении проводом самонесущих-ИП

  1. Нормированы также расстояния до окон, балконов и крыши. Они наглядно показаны на изображении далее.

Расстояния, которые необходимо соблюдать для СИП, если провод проложен по стене жилого дома. До нее от провода должно быть не менее 6 см.

На изображениях выше не показано еще одно расстояние, обязательное к соблюдению. Если провод расположен под углом к стене, а кронштейн закреплен на ней ближе 10 сантиметров к углу дома, со временем, особенно если стена кирпичная, она растрескается и кронштейн выпадет. Монтирование кронштейна к любой стене рекомендуется на саморезах с шестигранной головкой. Диаметр самореза выбирается не меньше, чем под посадочное отверстие в кронштейне.

  1. Газовые и водопроводные трубопроводы также должны оставаться на удалении от самонесущих-ИП, проложенных по стене соответственно на 0,4 и 0,1 метра.
  2. Если стена дома деревянная, провод прокладывается по стене в металлическом гофре. Но при этом обязательно прогнозируется температура жил и, если она выше нормы, надо применить СИП с увеличенным сечением жил.

Самонесущие-ИП на бетонном прямоугольном столбе СИП на бетонном круглом столбе Самонесущие-ИП на деревянной опоре Монтирование СИП (3 фазы и ноль) на кирпичной стене Монтирование самонесущих-ИП на деревянной стене.

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

  • ⚡СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
  • ⚡Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
  • ⚡Скрепа SOT36 – 2шт (фиксация ленты)
  • ⚡Бандажный крюк SOT39 или SOT29 – 1шт
  • ⚡Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
  • ⚡Анкерный зажим SO80 или SO158 – 2шт
  • ⚡Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам. На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Монтаж провода СИП: крепление, подключение дома к электросети

Изолированные провода давно пришли на смену традиционным. Ими выполняют подключение к зданию и раскладывают на опорах. Такая линия носит название ВЛИ. Часто самонесущий изолированный провод называют кабелем, что в принципе тоже верно.

Использование изолированных проводов удобно из-за уменьшения риска поражения электрическим током человека при обрыве линии, а также исключается возможность воровства электроэнергии. Выполняется монтаж провода СИП согласно инструкции и технологических карт.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом.

Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор. Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима.

Ролики имеют некоторые различия.

  • механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
  • механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению.

Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

  1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
  2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю.

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

  1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
  2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
  3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

  • минимальная высота подводящего кабеля над землей составляет 2,75 м;
  • аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм², что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров. Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Какой провод лучше ввести в дом

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества.

Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг. Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Монтаж СИП кабеля от столба к дому

Правильный монтаж СИП кабеля начинается с фиксации и подключения его на опоре, предварительно замерив расстояние от ближайшей опоры до подключаемого объекта. Дело в том, что расстояние от опоры до точки закрепления на здании не должно превышать 25 метров, в противном случае необходимо осуществить установку дополнительного электростолба.

Также важно правильно подобрать сечение электрокабеля СИП. Самым распространенным видом самонесущего провода, который применяется в жилом строительстве, является СИП 4×16.

Подвод от столба к дому

Следующая операция – подвод кабеля к дому, его натяжение, фиксация и подключение. Для закрепления провода СИП на фасаде здания используют аналогичный кронштейн, но фиксируя его с помощью анкерных болтов.  По СНиП высота фиксации провода на фасаде жилого здания должна равняться 2,75 метра, поэтому, если данный параметр не соответствует конструктивным особенностям дома, то ввод необходимо осуществить через его крышу. Анкера подбирают исходя из материала несущих стен, к которым будет закрепляться кронштейн и провод. Для фиксации провода на кронштейне используется анкерный зажим для провода СИП, такой же, как применялся на опоре.

Важно знать, что вводной кабель от ЛЭП до точки подключения (электрощита) не должен иметь разрывов и соединений, а должен быть цельным.

Важным этапом также является правильное натяжение кабеля, так как чрезмерное провисание негативно сказывается на долговечности и надежности монтируемого провода.

Натяжение СИП провода

Натяжение самонесущего изолированного провода осуществляется при помощи ручной тали (лебедки), которая имеет специальный захватывающий механизм для несущей жилы или всего кабеля СИП. При осуществлении этой работы главное не переусердствовать и четко рассчитать прикладываемое усилие, лучше всего с использованием динамометра.

При работе по проекту, в нём обязательно укажут натяжение кабеля. Но если такой документации нет, то можно использовать специальную монтажную таблицу. В такой таблице будет указано значение величины усилия натяжения для различных температурных условий окружающей среды и длины стрелы провеса.

Очень важно, все-таки, применять таблицы и измерять натяжение провода, а не осуществлять монтаж «на глаз». Так как зимой, при неблагоприятных условиях (снегопаде, наледи) кабель не оборвется, а влага не будет стекать по кабелю внутрь здания, и не попадет в электрощит.

Способы подключения провода на опоре

Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.

А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.

Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому. Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху.

Подключение к автомату и счетчику

Ввод в дом и прокладка кабеля к электрощиту осуществляется в специальных металлических кабельных каналах, гофрах или трубах. Обычно для этого применяют обычную водопроводную стальную трубу. При этом важно, чтобы незащищенные проводники электропроводки были недоступны для прикосновения (в том числе случайного) с местами, где часто находятся или проходят люди. Также согласно п. 2.1.79 ПУЭ рекомендуется монтировать кабель в трубе так, чтобы вода не скапливалась в проходе и не проникала внутрь здания, в особенности к электроустановкам.

В электрощите кабель подключается к вводному рубильнику, с предварительной опрессовкой жил штифтовыми наконечниками из сплава алюминия и меди, а от рубильника, к вводному автоматическому выключателю и далее к другим защитным устройствам (УЗО, дифференциальным автоматам и защитным автоматам линий).

Иногда к кабелю СИП, с помощью все тех же прокалывающих зажимов присоединяют ответвления из медного кабеля ВВГнг, а его уже подключают к рубильнику в электрощите или напрямую к вводному автомату (в зависимости от сечения кабеля).

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

  1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
  2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
  3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
  4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

Как провести кабель по фасаду здания и какие требования нужно учитывать

При подключении к сети электроснабжения коттеджа, дачного дома или гаража, а также при установке спутниковых антенн, блоков систем кондиционирования, световых указателей, камер видеонаблюдения приходится сталкиваться с такой проблемой, как провести кабель по фасаду и стенам здания, выполнив при этом требования ПУЭ и других нормативов.

Данный вид прокладки электропроводки требует серьезного подхода к решению вопроса, так как нарушения правил монтажа могут послужить причиной нестабильной работы подключенного электрооборудования и создать предпосылки поражения электрическим током, а также возникновения возгорания. По ПУЭ допускается открытый и закрытый способ прокладки проводки по фасаду жилого дома. Выбирать приемлемый вариант нужно в зависимости от условий окружающей среды, марки кабеля и материала стены, на которой будет крепиться кабельная магистраль.

Стены могут быть выполнены из кирпича, камня-песчаника, различных видов бетона, древесины, а также отделаны сайдингом. Для всех видов перечисленных материалов существуют соответствующие нормы электромонтажных работ. Далее мы постараемся максимально подробно разъяснить, как должна выполняться прокладка кабеля по фасаду здания.

Фасад из сайдинга

Это наиболее сложный способ монтажа с учетом того, что сайдинг является горючим материалом, а также то, что по своим прочностным качествам он не предназначен для крепления кронштейнов для фиксации кабельных линий.

Особых хлопот можно избежать, если необходимые кабельные магистрали проложить по фасаду и стенам до начала отделочных работ, или же произвести частичный демонтаж сайдинговых плит. Однако, зачастую, такие варианты относятся к разряду невыполнимых, поэтому домовладельцу приходится решать вопрос, как провести электропроводку по сайдингу и не нарушить при этом нормативные требования.

В первую очередь встает вопрос, чем и как крепить линию. Для кирпича и бетона отлично подходит изделие для фасадного крепления типа SF 10.

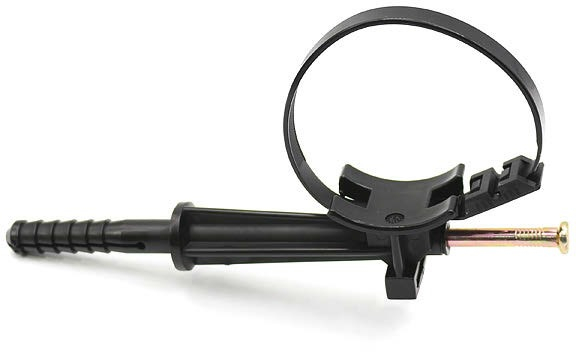

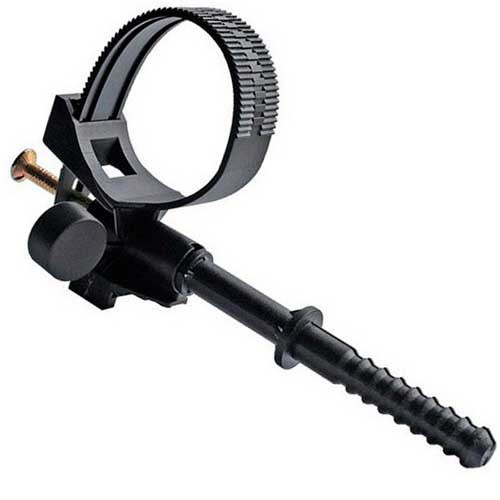

SF 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг положен на дерево, в качестве крепежа лучше использовать полукольцо-шуруп или шуруп-крючок.

При прокладке по фасаду кабеля марки СИП, имеющего горючую оболочку запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если он заведен в гофротрубу или металлорукав. Данный вид крепежа отвечает таким условиям крепления.

Кирпичная, бетонная или каменная стена

Можно прокладывать кабель без гофры или лотка только в том случае, если у него изоляция устойчива к ультрафиолету. Но на практике в большинстве случаев используется СИП, который предназначен для прокладки на улице и устойчив к воздействию ультрафиолета, или ВВГнг-LS, изоляция которого не устойчива к воздействию ультрафиолета.

В первом случае можно прокладывать кабель по фасаду здания, при условии, что расстояние от кабеля до стены будет не больше 6 см (ПУЭ глава 2.4, п. 2.4.60).

Во втором случае кабель укладывают в металлическом электротехническом коробе. В случае если нет опасности механических повреждений — можно прокладывать кабель в гофре из ПНД (черная), но в продаже встречается и гофра из ПВХ, устойчивого к ультрафиолету (уточняйте этот пункт, так как обычный ПВХ трескается на солнце). Также можно использовать металлорукав. Кабельные скобы и клипсы крепления гофры крепятся к стене дюбель-гвоздями или гвоздевыми дюбелями с использованием строительно-монтажного пистолета.

Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных – 500, в местах изгиба – 100. Кабельный ввод внутрь здания должен размещаться в трубе или отрезке металлического электротехнического короба (глава 2.1. ПУЭ п. 2.1.58). О том, как осуществляется прокладка кабеля через стену, мы рассказали в отдельной статье.

Идеальным способом монтажа кабельных линий по фасаду будет их прокладка в предварительно пробитых штробах с последующим закрытием штукатуркой, но вследствие большой трудоемкости, на практике его используют редко.

Деревянная стена

Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:

  1. Кабельная линия должна быть проложена в негорючей оболочке.
  2. Ввод в здание через стену должен быть обустроен металлической втулкой, изготовленной из толстостенной трубы.

Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы. Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если провод заведен в гофротрубу или металлорукав.

Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава. При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:

Диаметр гофротрубы ммШаг крепления ммДиаметр гофротрубы ммШаг крепления мм
201000501700
251100632000
321400752300
401600902500

В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл. питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

  • ⚡если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
  • ⚡перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены. Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля. Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см. Запрещается формирование свободных петель кабеля возле металлических конструкций.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

  1. Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз». Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
  2. Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
  3. Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
  4. Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
  5. Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Меры безопасности

При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.

  1. Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
  2. Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
  3. Нельзя использовать поврежденный кабель;
  4. Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
  5. Работу производить строго с использованием спецодежды;
  6. Провода под напряжением изолируются специальными накладками;
  7. Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.

Как СИП поддерживает горение можно увидеть в этом ролике:

Источники

  • https://stroyido.ru/kak-krepit-provod-sip-na-stene-doma.html
  • https://domikelectrica.ru/podklyuchenie-sip-provoda-k-domu/
  • https://stroypodskazka.com/kak-krepit-provod-sip-na-stene-doma/
  • https://odinelectric.ru/wiring/wires/montazh-sip-kabelja-ot-stolba-k-domu
  • https://specgidromir.com/kak-krepit-provod-sip-na-stene-doma/

Как правильно закрепить сип на фасаде дома?

Правила прокладки кабеля по фасаду здания

Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение.

Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.

Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

  • Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
  • Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Информация: зачем выполнять переходы с алюминиевого СИП на обычный ВВГ?

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Что по этому поводу говорится в Правилах устройства электроустановок

  • Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
  • В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
  • Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
  • Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
  • В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
  • Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
  • Металлические части конструкции должны иметь защиту от коррозии.
  • Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
  • В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

  • над наличниками окон или дверей — 30 см;
  • под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
  • над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

  • до наличников окон — 50 см;
  • до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей.

Начинаем плясать от фасадной стенки

В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.

Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:

  1. Анкерный кронштейн.
  2. Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
  3. Фасадное крепление — первый элемент системы прокладки по стене.

Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.

Совет: Если сечение силового кабеля позволяет выбрать между разными анкерами, следует выбирать подвес с меньшей нагрузкой. В таком случае, при механическом воздействии на СИП (например, зацепило фурой на дороге, или упал столб), стена не будет разрушена, просто сорвет анкер.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

  1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
  2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
  3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
  4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

При соблюдении всех перечисленных правил, вы можете проложить кабель в зоне ответственности владельца, не прибегая к помощи электриков.

Видео по теме

Как крепить провод СИП к дому

На смену неизолированным алюминиевым многожильным проводам, которыми ранее выполнялось подключение электросети к потребителю, пришли провода СИП. СИП – самонесущий изолированный провод. В сравнении с “предшественником” он обладает рядом преимуществ:

  • снижает стоимость и увеличивает скорость монтажа
  • повышает безопасность эксплуатации электросетей. Провода не схлестываются, создавая короткие замыкания.
  • широкий диапазон применения. От присоединения абонентов на 220/380 Вт до устройства линий на 35кВт
  • имеют большое разнообразие конструкций для разных задач
  • провода противостоят ледообразованию
  • использование универсального крепежа для СИП
  • широкий диапазон рабочих характеристик. Температура – от -60 град. С до +50 град. С. Срок эксплуатации – 45 лет.

Ниже мы рассмотрим пример крепления СИП к дому. Однозначно, такую работу должны выполнять только сертифицированные электрики и цель данной статьи познакомить читателя с необходимой арматурой и способом крепления. Владея такой информацией вы можете не только проконтролировать электрика, но и подсказать что-то полезное. Правильный крепеж СИП – это ваша безопасность.

Для подсоединения к дому электрической сети потребуются:

  1. Кронштейн (крюк) – 2 шт.
  2. Натяжной зажим – 2 шт.
  3. Прокалывающий зажим – 2 шт.
  4. Кронштейн крепления провода СИП к фасаду – зависит от расстояния между точкой подвода и местом ввода в дом. Устанавливаются через каждые 70 см.
  5. Бандажная лента.
  6. Собственно, сам провод СИП 2х16

Последовательность операций по креплению провода СИП к дому следующая:

1. Размечаем место под установку кронштейна на фасаде здания. Перфоратором сверлим отверстия по анкеры. С помощью металлических анкеров закрепляем кронштейн.

2. По линии прохода провода по фасаду дома устанавливаем фасадные кронштейны через каждые 0,7 м.

3. Устанавливаем натяжной зажим на ответвляющийся провод. Для этого раскручиваем зажимной винт, вставляем провода на посадочное мести и затягиваем винт. Одеваем петлю зажима на крюк. Ответвления провода должно быть достаточно для подключения к счетчику или вводу в дом.


4. С помощью бандажной ленты и специального инструмента закрепляем крюк на опоре (столбе).

5. Устанавливаем натяжной зажим, одеваем его на крюк опоры и отмечаем место присоединения к магистральному проводу.

6. Фиксируем провод в фасадных кронштейнах


7. Присоединяем ответвляющие провода на дом к воздушной магистрали с помощью прокалывающих зажимов. Для этого отрезаем ответвляющий провод на нужную длину и вставляем его конец до упора в прокалывающий зажим, предварительно оторвав защитный колпачок на входе. Устанавливаем зажим на провод магистрали и затягиваем гайку до срыва.

Крепление провода СИП к дому выполнено с помощью типовой присоединительной арматуры. Быстро, надежно, безопасно. А присоединение как ниже на картинке пусть останется в прошлом.

Крепить провод СИП можно с помощью различной арматуры, но в любом случае это должна быть качественная продукция. С электричеством экспериментировать нельзя.

Фасадный крепеж для проводов: типы крепежа и параметры

С целью прокладки электрических проводов по внешней стороне стен применяется специальный крепеж. Его так и называют – фасадным. Организация надежной и безопасной электропроводки предполагает использование разных вариантов кабелей и креплений. Но все изделия, уместные в этом случае, объединены тем, что они относятся к оборудованию для наружного применения.

Качества и разновидности СИП

Электрические коммуникации, проложенные снаружи здания, еще известны под названием «воздушные линии». При их создании используются СИПы. Расшифровать эту аббревиатуру можно как «самонесущие изолированные провода». Такие изделия обладают многожильной структурой, в которой каждая жила дополнительно изолирована. Но, помимо самого провода, конструкция СИП предполагает наличие несущих элементов, на которых закрепляется проводка.

Среди наиболее важных эксплуатационных качеств СИП необходимо отметить стойкость к разрывам. Она достигается за счет того, что для дополнительной изоляции и защиты несущих жил при производстве применяется PE-X. Другое название этого материала – сшитый полиэтилен.

Подобный подход к изготовлению СИП позволяет добиться следующих эффектов:

  • объект удастся стабильно снабжать электроэнергией;
  • снижается опасность разрыва коммуникаций и коротких замыканий;
  • увеличивается защищенность работников при организации линий электропередач;
  • из-за того, что некоторые действия получается автоматизировать, уменьшается стоимость работ.

Для определения необходимости обрабатывать стены водоотталкивающей жидкостью, пользуются специальным прибором — трубкой Карлстена. Есть в течение нескольких часов уровень воды в трубке падает, значит она впитывается фасадом.

В стандарте перечислены основные виды СИП и специфика их исполнения. ГОСТ касается проводов изолированного типа, применяемых в процессе устройства магистральных линий электроснабжения. Если опираться на этот стандарт, получится назвать следующие варианты СИП и требования к ним.

  • СИП-1. В центре кабеля проходит нулевая жила без изоляции, на которую накручены токопроводящие жилы с изоляцией. Для изготовления несущей жилы используется высокопрочный алюминиевый сплав АВЕ. При создании изоляции применяется сшитый свето-стабилизированный полиэтилен.
  • СИП-2. Отличие этого вида СИП в том, что внутри него расположена изолированная нулевая жила из АВЕ высокой прочности. Поверх нее накручены основные изолированные жилы. Изоляция выполнена из стойкого к УФ-излучению сшитого полиэтилена.
  • СИП-4. От предыдущих типов отличается отсутствием несущей жилы. В СИП-4 нулевая и токопроводящая жилы скручены вместе. Для изоляции использован тот же самый полиэтилен со стойкостью к УФ-излучению.

В соответствии с ранее названным стандартом, СИП-4 может применяться только для ввода линии в здание и при электромонтажных работах на фасаде. При этом допускается сечение провода 2×16,2×25, 4×16, 4×25. В свою очередь, СИП-1 и СИП-2 подходят для укладки высоковольтных линий напряжением 0,4 кВ. Но применение кабелей со стальным сердечником в структуре несущей жилы запрещено.

Арматура для монтажа СИП

Чтобы закрепить СИП на фасаде или другой поверхности, применяются различные приспособления, вместе называемые арматурой. Разнообразие вариантов использования арматуры довольно велико.

С помощью арматуры можно выполнять такие действия:

  • закреплять СИП на вертикальных опорах или на фасаде здания;
  • проводить разводку электрический линий;
  • распределять кабели при подключении потребителей к сети;
  • обеспечивать ввод кабелей в трансформаторные подстанции и переход с высоковольтной линии на СИП.

Конкретный вид арматуры при прокладке линии определяется тем, какой вариант кабелей выбран. Стоит рассмотреть основные типы крепежей и специфику их применения. Тогда станет понятно, на каком методе монтажа проводов остановиться в конкретном случае.

Какой крепеж используется для оптического кабеля

Чтобы провести монтаж оптического кабеля, следует остановиться на фасадном крепеже SF 10. Его основные характеристики состоят в следующем:

    Хотя крепеж SF 10 проявляет немало положительных качеств, для закрепления СИП-2 и СИП-4 его не используют. При монтаже таких проводов выбирают крепежи других типов, представленные ниже.

    Какой крепеж используется для СИП

    Закрепить СИП с изолированной нулевой жилой можно с помощью фасадных креплений SF 20, SF 50 и SF 60. Они подходят для размещения электрический линий по фасадам домов и внешним стенам сооружений нежилого назначения.

    Среди наиболее важных особенностей крепежей подобного рода можно отметить:

    • присутствует стяжной ремешок в комплекте;
    • в качестве материала для изготовления использован диэлектрик;
    • корпус из полиамида не боится механических нагрузок, хорошо защищен от коррозии, сохраняет целостность при эксплуатации в низкотемпературных условиях;
    • может содержать в комплекте хомут, предназначенный для вторичного открытия; в этом случае на изделии присутствует пометка в виде буквы «D».
    Для определения необходимости обрабатывать стены водоотталкивающей жидкостью, пользуются специальным прибором — трубкой Карлстена. Есть в течение нескольких часов уровень воды в трубке падает, значит она впитывается фасадом.

    Насколько качественно получится закрепить СИП, зависит от того, соблюдают ли работники рекомендованную технологию монтажа. Крепежи SF требуют особого подхода к установке, поэтому сначала необходимо выяснить, какие требования предъявляются к подобному мероприятию.

    Специфика установки креплений SF собственными силами состоит в следующем.

    Особенности слайдерных систем крепления

    Но помимо представленных выше вариантов крепежа существуют и другие. Большой интерес привлекают так называемые слайдерные крепления. Хотя они и являются аналогами описанных крепежей SF, слайдерные крепления все-таки обладают иной конструкцией и имеют свою специфику применения.

    С английского языка «Sliding Systems» можно перевести как «раздвижные системы». Работа слайдерных креплений основана на том, что по их направляющим свободно передвигаются перегородки, окна или другие прозрачные и непрозрачные конструкции. Для этого у последних должна присутствовать специальная фурнитура. При использовании слайдерной системы удается получить немало преимуществ. Она позволяет увеличить объем попадающего в помещение солнечного света, сэкономить свободное пространство, красиво оформить фасад и интерьер.

    Область применения слайдерных систем велика. Их можно использовать при внутренних работах или при оформлении фасада постройки. В первом случае к раздвижной системе крепят двери, перегородки или элементы мебели. Во втором – преимущественно окна.

    Какой вывод можно сделать

    Фасадные крепежи разнообразны по своему исполнению и функциям. Важно выбрать тот, который будет оптимально соответствовать стоящей задаче. При правильном монтаже он сможет показать себя лучшим образом.

    Монтаж провода СИП

    Монтаж провода СИП на опорах выполняют с целью распределения между объектами и ввода в дом электроэнергии в сетях напряжением до 1кВ. Он выполняется проводами ВЛИ (воздушных изолированных линий) – СИП-1, 2 или 4. СИП-3 используется для прокладки линий ВЛЗ (воздушных защищённых линий) до 10 кВ

    Монтаж СИП на опорах

    Самонесущий изолированный провод (СИП) изготовлен из четырёх (или двух) скрученных проводников, изолированных друг от друга и окружающей среды слоем сшитого полиэтилена. Монтаж провода СИП разрешается выполнять путём крепления к специальным опорам и протяжки по фасадам электрифицируемых объектов.

    Особенности прокладки СИП

    Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

    Натяжитель бандажной ленты

    1. Устанавливают опоры.
    2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
    3. При помощи оборудования разматывают и подвешивают трос-лидер.
    4. Протягивают СИП на опоры и натягивают.
    5. Крепят кабель на опорах.
    6. Обустраивают линейные ответвления от магистрали.

    Подготовка к раскатке кабеля

    На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

    Протягивание провода СИП на опоры

    Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем.

    Протяжка трос-лидера

    Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

    Вертлюг для соединения троса и СИП

    Раскатка

    Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

    Крепление к опорам

    Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

    Промежуточные зажимы для крепления СИП на столбе

    Оконечное крепление кабеля

    Натяжка

    Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

    Натяжитель сип кабеля

    Подвод к электрифицируемому объекту

    Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

    Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

    Крепление кабеля сип на столбе

    Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

    Особенности монтажа на опоре

    Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

    Подвод СИП в дом под землей

    При подключении объекта к источнику электроэнергии иногда возникают трудности, например, требуется установить дополнительную опору, убрать дерево, мешающее прокладки кабеля по воздуху. В этом случае собственники домов, дач интересуются: можно ли СИП прокладывать в земле? Ответ на этот вопрос можно найти в ГОСТе Р 52373–2005. Там указано, что самонесущий изолированный провод предназначен исключительно для прокладки воздушных линий электроснабжения. Поэтому использование этого кабеля для прокладки подземной линии будет являться прямым нарушением действующих правил.

    Согласно инструкции по эксплуатации электроустановок электротехническую продукцию нужно использовать в строгом соответствии с указаниями производителя о назначении изделия. Если в технических условиях проекта электроснабжения прописано применение кабеля самонесущего провода, то подвод к дому нужно осуществлять только воздушным способом. Иначе подключение будет выполнено с нарушениями.

    Если же такой метод действительно необходим, то выполните такую прокладку в металлической трубе, ну или хотя бы в ПНД, ПВХ. Это защитит кабель от влаги и главное – грызунов.

    Подключение к приборам учёта

    Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

    Фасадные крепления СИП для кирпичного и деревянного дома

    Особенности подключения к прибору учёта или автомату

    К прибору учёта СИП подключают обычным способом: зачищают концы провода от изоляции, вставляют их в отверстия с клеммами и зажимают винтами. Подключение к счётчику можно выполнять через автоматические выключатели, которые монтируют перед прибором учёта электроэнергии. В зависимости от типа используемого устройства защиты подключение выполняют прямым вводом оголённого конца кабеля в отверстие с клеммами или с применением специальных наконечников.

    Подключение СИП к автомату

    Подвод СИП в дом

    Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

    Проблему решают следующими способами:

    1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
    2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

    Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

    Монтаж СИП от столба к дому, его подключение и ввод в дом

    Для подведения напряжения к потребителям нужно проложить СИП от столба к дому. Самонесущий изолированный провод (СИП) –это современное решение, лишённое множества недостатков ранее использованного варианта. До появления СИП подвод выполняли при помощи оголённых проводов, зафиксированных на изоляторах.

    Крепление СИП к стене

    Такой способ монтажа создаёт условия для схлёстывания и обрыва проводников при сильном ветре, окисления проводов в местах соединений, появления различных проблем, связанных с разрушением изоляторов, ослаблением крепления крюков. При использовании оголённых проводов всегда присутствует опасность возникновения короткого замыкания, способного вывести из строя бытовую технику или оставить без электричества множество домов.

    Преимущества СИП

    1. Проводники изолированы при помощи сшитого полиэтилена, устойчивого к атмосферным воздействиям.
    2. Высокие изоляционные свойства провода исключают случайные поражения электрическим током при монтаже, ремонте, эксплуатации, исключают короткие замыкания из-за касания проводников или обрыва.
    3. Низкие расходы на монтаж благодаря возможности вести провода по фасадам подключаемых объектов, использовать короткие опоры, организовывать совместную подвеску, а также отсутствию необходимости применять изоляторы и траверсы.
    4. Снижение электропотерь из-за уменьшения реактивного сопротивления, возникающего в изолированных проводниках.

    Материалы

    Для монтажа СИП от столба к дому потребуются специальные крепёжные элементы. Составим перечень требуемых материалов без указания производителя и спецификации изделий, так как они могут отличаться. Укажем только названия крепёжных элементов.

    Перечень материалов для крепления СИП:

    1. Кабель СИП-4 2х16 для однофазного электроснабжения или СИП-4 4х16 для трёхфазного электроснабжения.

      Провода для однофазного ввода и трехфазного

    2. Металлическая бандажная лента для фиксации крюка на столбе.
    3. Бандажный и настенный крюк с анкерными болтами.
    4. Две металлические скрепы для фиксации СИП и бандажной ленты.
    5. Два анкерных зажима.
    6. Восемь прокалывающих зажимов для подключения трехфазного напряжения или четыре – для ввода двухфазного.

    Монтаж кабеля от столба к дому

    Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

    Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

    Правила монтажа СИП кабеля от столба к дому

    Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

    Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

    На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.

    Как ввести сип в дом

    Ввод провода в дом проводят по-разному. Многие предпочитают сократить до минимума количество соединений, выполняя ввод через стену без использования проводов других типов и характеристик. Некоторые считают наличие дополнительных соединений необходимым условием обеспечения высокого уровня безопасности.

    Обычный провод СИП поддерживает горение, поэтому ввод СИП в деревянный дом многие предпочитают не выполнять, заменяя его на кабель ВВгНг. Для повышения уровня безопасности и желание исключить дополнительные соединения рекомендуется покупать СИП марки Н. Ввод в дом выполняют в пластиковой или металлической трубе, способной защитить конструкцию от грызунов.

    Основные моменты ввода СИП в дом:

    1. Если кабель потребуется вести к точке входа в помещение по стене, то для его фиксации потребуется приобрести дистанционные зажимы. Они позволяют закрепить провод на кирпичной стене или других поверхностях на расстоянии минимум 6 см от них.
    2. После ввода СИП-4 в дом убедитесь, что снаружи он изгибается вниз по фасаду. Если он будет висеть под углом к дому, то по поверхности изоляции будет стекать влага, попадая в защитную трубу и в помещение. Уплотнительные материалы помогут избежать проникновения воды внутрь, но лучше исключить возможность намокания места ввода.
    3. Выполняйте ввод СИП в дом по ПУЭ, а также обязательно согласуйте работы с энергоснабжающей компанией. Кроме основных правил, они могут предъявлять свои требования к монтажу СИП.

    Подземный способ ввода

    Прокладывать СИП под землёй запрещено, так как провод дополнительно не защищён от механических нагрузок, агрессивного воздействия грунтовых вод и химических веществ. Он предназначен только для воздушной прокладки линии электропередач.

    Если возникла необходимость подвести такой провод к гаражу или другому потребителю под землёй, то делают это путём подготовки траншеи и укладки провода, предварительно помещённого в металлическую или пластиковую трубу. Ввод в дом выполняют через отверстие в фундаменте, под ним или через стену, поднимая провод по фасаду до точки входа.

    Монтаж провода СИП на опорах, ввод в дом и подключение

    Монтаж провода СИП на опорах выполняют с целью распределения между объектами и ввода в дом электроэнергии в сетях напряжением до 1кВ. Он выполняется проводами ВЛИ (воздушных изолированных линий) – СИП-1, 2 или 4. СИП-3 используется для прокладки линий ВЛЗ (воздушных защищённых линий) до 10 кВ

    Монтаж СИП на опорах

    Самонесущий изолированный провод (СИП) изготовлен из четырёх (или двух) скрученных проводников, изолированных друг от друга и окружающей среды слоем сшитого полиэтилена. Монтаж провода СИП разрешается выполнять путём крепления к специальным опорам и протяжки по фасадам электрифицируемых объектов.

    Особенности прокладки СИП

    Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

    Поэтапный монтаж:

    1. Устанавливают опоры.
    2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
    3. При помощи оборудования разматывают и подвешивают трос-лидер.
    4. Протягивают СИП на опоры и натягивают.
    5. Крепят кабель на опорах.
    6. Обустраивают линейные ответвления от магистрали.

    Подготовка к раскатке кабеля

    На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

    Протягивание провода СИП на опоры

    Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем.

    Протяжка трос-лидера

    Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

    Вертлюг для соединения троса и СИП

    Раскатка

    Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

    Крепление к опорам

    Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

    Промежуточные зажимы для крепления СИП на столбе

    Оконечное крепление кабеля

    Натяжка

    Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

    Натяжитель сип кабеля

    Подвод к электрифицируемому объекту

    Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

    Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

    Крепление кабеля сип на столбе



    Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

    Особенности монтажа на опоре

    Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

    Подвод СИП в дом под землей

    При подключении объекта к источнику электроэнергии иногда возникают трудности, например, требуется установить дополнительную опору, убрать дерево, мешающее прокладки кабеля по воздуху. В этом случае собственники домов, дач интересуются: можно ли СИП прокладывать в земле? Ответ на этот вопрос можно найти в ГОСТе Р 52373–2005. Там указано, что самонесущий изолированный провод предназначен исключительно для прокладки воздушных линий электроснабжения. Поэтому использование этого кабеля для прокладки подземной линии будет являться прямым нарушением действующих правил.

    Согласно инструкции по эксплуатации электроустановок электротехническую продукцию нужно использовать в строгом соответствии с указаниями производителя о назначении изделия. Если в технических условиях проекта электроснабжения прописано применение кабеля самонесущего провода, то подвод к дому нужно осуществлять только воздушным способом. Иначе подключение будет выполнено с нарушениями.

    Если же такой метод действительно необходим, то выполните такую прокладку в металлической трубе, ну или хотя бы в ПНД, ПВХ. Это защитит кабель от влаги и главное – грызунов.

    Подключение к приборам учёта

    Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

    Фасадные крепления СИП для кирпичного и деревянного дома

    Особенности подключения к прибору учёта или автомату

    К прибору учёта СИП подключают обычным способом: зачищают концы провода от изоляции, вставляют их в отверстия с клеммами и зажимают винтами. Подключение к счётчику можно выполнять через автоматические выключатели, которые монтируют перед прибором учёта электроэнергии. В зависимости от типа используемого устройства защиты подключение выполняют прямым вводом оголённого конца кабеля в отверстие с клеммами или с применением специальных наконечников.

    Подключение СИП к автомату

    Подвод СИП в дом

    Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

    Проблему решают следующими способами:

    1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
    2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

    Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.



    Выполняем монтаж СИП провода на дом своими руками: Пошагово +Видео

    Сейчас идёт активный процесс развития и распространение сети воздушных ЛЭП, что привело к созданию современных технологий с применением СИП.

    Чаще всего СИП можно увидеть при монтаже наружных, силовых и осветительных линий электроснабжения. После появления такой технологи в корне изменилась технология эксплуатации, ремонта и строительства ЛЭП. Трассы, которые были выполнены с применением СИП имеют условное название «ВЛИ».

    Чтобы осветить частные дома используют самонесущий изолирований провод, или СИП. Суть простая изоляция сделана из сшитого полиэтилена. Данный материал не подвержен перепадам температуры и влажности.

    Монтаж СИП провода от опоры к зданию возможен в случае полного соблюдения регламента работ. Любые монтажные работы должен проводиться соответствующим специалистом.

    Содержание:

    • 1 Применение СИПа
    • 2 Монтаж СИП
      • 2.1 Техника безопасности
      • 2.2 Для монтажа необходимо
      • 2.3 Первый этап – это проектирование
      • 2.4 Следующий этап — это монтаж трассы
      • 2.5 Монтажные работы начинаются с раскатки СИПа
      • 2.6 Закрепление СИПа на опорах
      • 2.7 Натяжение провода
      • 2.8 Ввод в дом
      • 2.9 Электромонтаж автомата и счетчика
      • 2.10 Ввод в помещение

    Применение СИПа

    Полностью исключает возможность схлестывания кабеля при сильных порывах ветра. Провод не окисляется в местах крепления и соединения. Вероятность аварийных ситуаций минимальна.

    При монтаже необходимо использовать провод, согласно напряжения в сети и предполагаемой нагрузки.  На опоре, СИП держится с помощью бандажного крюка. Монтируется крюк на столбе бандажной лентой.  На стене здания используется другая арматура, настенный крюк с крепежными анкерными болтами. Необходимо убедиться, в исправности СИПа. Сопротивление изоляции измеряем Омметром, исправность жил и отсутствие короткого замыкания измеряем мультиметром.

    Кроме того, каждый электрик должен при себе иметь определённое обмундирование и приспособления:

    • Брезентовые или кожаные рукавицы
    • Диэлектрические перчатки
    • Указатель напряжения
    • Набор изолированного инструмента
    • Веревка
    • Клинья отдельные
    • Монтерский пояс
    • Держатель зажима
    • Блок
    • Изолированный нож электрика

    Монтаж СИП

    Техника безопасности

    Никакой вид работ нельзя проводить  при:

    • Во время влажной и туманной погоды
    • В темное время суток или ночью
    • Засученных рукавах
    • Если обнаружены любые повреждения ВЛИ

    Приставные лестницы очень коварны. Поэтому их высота не должна превышать отметки в пять метров, а угол между опорой и лестницей не  более 60-750.  Но в любом случае производить натягивания проводов стоя на лестнице категорически запрещено.

    Для монтажа необходимо

    1. Обесточить все автоматы, что бы СИП был без нагрузки
    2. Специальная одежда
    3. Технологическая документация
    4. Защитными накладками изолируем провода под напряжением, к которым человек может прикоснуться.
    5. Все монтажные работы ведутся двумя электриками. Обязательно у монтажников должна быть аптечка.
    6. Поднимаемся с другой стороны от СИПа. Если провод сорвется, электрик не упадет.
    7. Необходимо получить разрешение на работы от собственника ВЛИ.
    8. Необходимо убедиться в устойчивости столба, на которой находиться трасса

    Первый этап – это проектирование

    На этапе проектирования собирается вся необходимая информация о линии ВЛИ. Фактическое место расположении трассы, необходимое количество опор, какой тип опоры, все технические параметры применяемого провода, конкретные технические особенности проектируемой трассы и выполнения электромонтажных работ.

    Следующий этап — это монтаж трассы

    Непосредственно к монтажу СИПа  уже приступают после того как опоры установлены, и все необходимые специализированные зажимы закреплены.  Для выполнения электромонтажных работ на фасадах промышленных зданий и жилых домов, выполнение соединений и необходимых ответвлений, а так, же для выполнение необходимых монтажных работ разработана специализированная арматура и монтажный инструмент.  Проект обязательно должен содержать всю необходимую информацию о материалах, и содержать список арматуры для монтажа СИП.

    Монтажные работы начинаются с раскатки СИПа

    На все опоры анкерного пролета, на которые монтируем провод, устанавливаем специализированные раскаточные ролики. На крайних опорах, ролики закрепляем при помощи специального ремня, на промежуточных опорах, ролики закрепляем на крюк, в проушины для поддерживающих зажимов.

    За одной из крайних опор пролета устанавливаем барабан, на который намотан провод. Располагаем в вертикальном положении на специальной подставке, позволяющая вращаться барабану во время раскрутки. Для более пологого угла входа провода в ролик, барабан устанавливаем от опоры на расстоянии, не меньше ее длины.

    С противоположной стороны устанавливаем барабан, на котором намотан трос-лидер, как правило это синтетический канат диаметром от 10 до 12 мм.

    Следующий этап, это ручная раскатка троса-лидера. Поднимаемся последовательно на каждую опору, и заправляем трос в ролик для дальнейшей протяжки.

    После того как трос-лидер заправлен в ролик на последней опоре, трос соединяем с СИП ом при помощи специализированного чулка и вертлюга, который не дает возможности закручиваться проводу во время раскатки.

    На этом подготовка заканчивается, и начинается раскатка провода.

    Трос-лидер плавно, вытягивают в противоположную сторону. Трос-лидер может вытягивать вручную или при помощи механизма, приводимое в действие двигателем внутреннего сгорания.

    Во время раскатки, провод движется за тросом-лидером, поднимается на опору и заходит в ролик. Барабаны и ролики располагаются так, чтобы исключить возможность трения провода о землю, опору и т.д. Не допускается технология, при которой провод изначально раскатывается по земле, и только потом поднимается на опору.

    Закрепление СИПа на опорах

    Раскатка провода длиться до тех пор, пока соединение провода с тросом-лидером не пройдет раскаточный ролик на последней опоре.

    Следующий этап — это крепление провода.

    Несущую жилу или весь жгут, в зависимости от типа применяемого провода, закрепляют в анкерном зажиме, концы оставляем  достаточной длины для выполнения дальнейшего монтажа. И только после этого  разъединяем СИП с тросом-лидером. Раскаточный ролик  необходимо снять. Далее необходимо на всех промежуточных опорах завести кабель в проушины поддерживающих зажимов, а монтажные ролики снять.

    Натяжение провода

    Натяжение провод производится с помощью ручной лебедки, на первой анкерной опоре. Величина натяжки провода может указывать в проекте или ее можно взять из монтажных таблиц. Натяжение должно быть строго дозированным, необходимо иметь динамометр.

    После того как натяжение провода окончено, провод крепится и затягивается в анкерном зажиме, и только после этого лебедку и динамометр можно снять.

    СИП используется на железобетонных, металлических , а так же   деревянных опорах. можно использовать на фасаде дома. Данный провод использовать для прокладки  трасс под землей нельзя.

    Ввод в дом

    На опоре от которой планируем выполнить ввод монтируем кронштейн для закрепления анкерного зажима. Если основная линия выполнена не заизолированным проводом, то кронштейн устанавливаем ниже траверсы с изоляторами.  При подключении в ВЛИ, кронштейн закрепляют ниже линейных зажимов.

    На опоре, провод отпайки, обязательно закрепляют в анкерном зажиме, оставляем концы для подключения к линии. Подключение выполняют работники, обслуживающие данную линию, после выполнения всех предусмотренных работ. В месте присоединения используем специализированные зажимы для голого провода, или прокалывающие зажимы если подключаемся в ВЛИ.

    На фасаде дома так же необходимо установить кронштейн, для крепления анкерного зажима. Зафиксированный в анкерном зажиме, на опоре провод, вставляется в зажим на фасаде дома, натягиваем вручную и фиксируем. Как правило по ТУ шкаф учета располагают на наружной стене здания, так же в ТУ предусматривается, что ввод осуществляется целым, видимым куском провода до счетчика или вводного автомата, находящегося в наружном шкафу учета, монтаж СИПа проходит по фасаду здания. Крепим провода на фасаде с помощью специализированного фасадного крепежа.

    Электромонтаж автомата и счетчика

    Запитка самого счетчика производиться так же, как и при монтаже традиционного кабеля. Провод зачищаем от виниловой изоляции по необходимости, все зависит от клемм подключения счетчика, зачищенную часть провода вставляем в клеммную колодку , и аккуратно затягиваем винты.  Безопаснее и удобнее, когда подключение СИПа производиться с начало к вводному автомату, установленного перед счетчиком. Новейшие автоматические выключатели оборудованы монтажными   клеммами с крепление под болт, надежнее будет использовать кабельный наконечник.

    Ввод в помещение

    Если счетчик располагается внутри здания, и выданное ТУ разрешает такой вариант, возникает вопрос – можно ли завести СИП внутрь помещения и произвести подключение на прямую или до ввода в строение и сделать переход   на другой кабель, например, такой как ВВГнг? Оба варианта имеют право на жизнь, но нельзя забывать, что оболочка СИПа не достаточно огнестойкая если сравнивать например с тем же ВВГнг , учитывая это заводить провод в помещение, особенно если сооружение выполнено из дерева не рекомендуется. Есть еще один аспект, представители энергосбыта не примут соединение проводов, расположенное до счетчика.  Есть два выхода из такой ситуации.

    Выполняем ввод целым кускам СИПа, и при монтаже используем металлическую трубу и гофрированный рукав, предварительно обработав средством с огнезащитным составом.

    На фасаде здания, непосредственно перед вводом в здание, можно установить автоматический выключатель, на вводную клемму подвести СИП, а на выходе будет кабель, который уже непосредственно идет внутрь помещения к счетчику. Сам выключатель необходимо разместить в небольшом пластиковом боксе, и поставить пломбу.

    Второй вариант  более практичный, так как: внутрь здания заводиться материал с высокой степенью огнестойкости, во-вторых,  участок кабеля, в месте его прохождения через стену, защищен автоматическим выключателем. В таком случае, автомат ввода до счетчика в щитке не нужен.

    Монтаж СИП кабеля от столба к дому

    Самый простой способ подключить дом к магистральной линии – это проложить кабель воздушным способом. Для этих целей идеально подходит самонесущий изолированный провод (СИП). Монтаж СИП кабеля от столба к дому можно выполнить и своими руками, но даже если Вы не собираетесь этого делать, то все равно, прочитав эту статью будете иметь хоть какое-то понятие о монтаже СИП кабеля.

    Организационные мероприятия

    Первым, что нужно сделать – это получить все разрешительные документы на подключение в органах энергонадзора. Если Вы решили сделать монтаж СИП кабеля от столба к дому своими силами, то обязательно согласуйте свои действия с энергонадзором. Непосредственное подключение кабеля к магистральной линии должны производить только работники энергонадзора. Самостоятельное подключение к электросети незаконно и чревато последствиями.

    Выбор кабеля

    Наиболее походящий и распространенный кабель для воздушного подключения СИП-4. Этот кабель стал такой популярный благодаря своей дешевизне и простоте в монтаже. Можно также использовать кабель AsXSn, или СИП-5нг он немного дороже за счет того, что изоляция у него выполнена из полимерной композиции, не распространяющей горение.

    С маркой кабеля определились, теперь нужно разобраться с количеством токопроводящих жил, и их сечением. Тут все просто: если в дом заводится одна фаза, то монтаж СИП кабеля от столба к дому делаем двухжильным кабелем, если три фазы, то берем четырех жильный кабель. Для подключения дома, как правило, используют кабель с сечение 16 кв.мм. – кабель с меньшим сечением использовать запрещено, а большего, как правило, и ненужно, так как алюминиевый провод сечением 16 кв.мм. способен выдерживать нагрузку 60 А, для частного дома это более, чем предостаточно.

    Из всего вышеизложенного приходим к выводу, что для монтажа СИП кабеля от столба к дому при однофазном подключении, берем марку СИП-4 2х16, или AsXSn 2х16, при трехфазном подключении СИП-4 4х16, или AsXSn 4х16.

    Подбор арматуры СИП

    На этом этапе многие, как правило, начинают путаться, и подбор арматуры СИП превращается в настоящий кошмар. Все потому, что мало наглядной информации, к тому же различные непонятные названия, маркировка, коды (которые у каждого производителя свои) еще больше запутывают. Но тут тоже все просто, попробуем разобраться.

    Для монтажа СИП кабеля от столба к дому используем крюки, на них будет висеть кабель. К стене дома крюк крепится с помощью анкеров, а к столбу с помощью бандажной ленты. Значит у крюка, который крепится к стене должны быть отверстия под анкер, а у крюка, который на столбе паз под бандажную ленту. Есть также крюк 2 в 1, который имеет и отверстия и паз, подходит и для стены, и для столба. Для стены здания берем крюк GHP12тд, для столба GHSO12тд. Для монтажа крюка на столбе потребуется бандажная лента, а также фиксирующая скрепа, которая фиксирует натянутую ленту.

    Для того, чтоб закрепить кабель на крюке потребуется клиновый натяжной зажим – 2 штуки, один со стороны столба, второй со стороны дома. Для монтажа двухжильного кабеля СИП-4 2х16 для однофазной сети используется натяжной зажим ЗА2.1, для четырех жильного кабеля СИП-4 4х16 для трехфазной сети, зажим ЗА2.2.

    Для монтажа СИП кабеля от столба к дому потребуются также герметичный ответвительный зажим TTD 151, если подключение производится к изолированной линии, и зажим NTD 151, если магистраль неизолирована. Соответственно потребуется по одному зажиму на каждую жилу кабеля, то есть если речь идет об однофазном подключении, то 2 зажима, если подключение трехфазное, то зажимов нужно 4.

    Чаще всего кабель крепится к крюку на стене дома, и от крюка его еще нужно довести по фасаду до вводного щита. Для того, чтоб крепить кабель СИП к фасаду используется фасадное крепление SC 93-6PC. Количество креплений подбирается в расчете 1 крепление на 70 см кабеля.

    Монтаж СИП кабеля

    Монтаж СИП кабеля от столба к дому начинается с установки крюков на столбе при помощи бандажной ленты, и на стене дома с помощью анкеров. Стоит заметить, что кабель на стене дома должен крепиться на высоте не ниже 2,75 м. Далее один конец кабеля зажимается в натяжном зажиме. Откручиваем гайку зажима, и отводим клин в крайнее положение, после чего заводим в зажим кабель и зажимаем гайку зажима. Зажим подвешивается на крюке дома. Другой конец кабеля натягивается, зажимается в зажиме и вешается на крюке столба.

    Со стороны дома кабель СИП крепится к стене с помощью фасадного крепления SC 93-6PC до нужного места (места ввода), и подключается. С помощью герметичных ответвительных зажимов кабель подключается к магистральной линии, эту операцию должен проводить только работник энергонадзора. В ответвительный зажим вставляется кабель магистральной линии, и кабель ответвления, и затягивается накидным ключом до срыва головки зажима. Также не стоит забывать, что нельзя подключать кабель к магистральной линии под нагрузкой – нужно отключить вводной автомат, а монтаж СИП нужно проводить при температуре не ниже -10°С.

    Ну и конечно, как говорят: лучше один раз увидеть, чем сто раз услышать. Вот для наглядности простое и доходчивое видео о монтаже СИП кабеля от столба к дому, смотрим.

    Теперь Вы знаете как сделать монтаж СИП кабеля от столба к дому, а если у вас возникли какие-то вопросы по поводу подбора арматуры СИП, или кабеля, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все Ваши вопросы.

    норм, правил ПУЭ и методик

    При подключении к электросети коттеджа, загородного дома или гаража, а также установке спутниковых антенн, кондиционеров, световых индикаторов, камер видеонаблюдения приходится сталкиваться с такой проблемой, как прокладка кабеля по фасаду и стен здания, при этом выполняя требования ПУЭ и других нормативных документов. Этот вид электропроводки требует серьезного подхода к решению проблемы, так как нарушения правил монтажа могут стать причиной нестабильной работы подключаемого электрооборудования и создать предпосылки для поражения электрическим током и возгорания. Согласно ПУЭ допускается открытый и закрытый способ прокладки электропроводки по фасаду жилого дома. Вам нужно выбрать приемлемый вариант в зависимости от условий окружающей среды, марки кабеля и материала стены, на которую будет крепиться кабель-канал. Стены могут быть выполнены из кирпича, песчаника, различных видов бетона, дерева, а также отделаны сайдингом. Для всех перечисленных типов материалов существуют соответствующие стандарты электромонтажных работ. Далее постараемся максимально подробно объяснить, как должен прокладываться кабель по фасаду здания.

    • Кирпичная, бетонная или каменная стена
    • Деревянная стена
    • Фасад из сайдинга
    • Общие требования

    Кирпичная, бетонная или каменная стена

    Прокладывать кабель без гофры или лотка можно только в том случае, если его изоляция устойчива к ультрафиолетовому излучению. Но на практике в большинстве случаев используется СИП, который предназначен для наружной установки и устойчив к ультрафиолетовому излучению, или ВВГнг-ЛС, изоляция которого не устойчива к ультрафиолетовому излучению.

    В первом случае возможна прокладка кабеля по фасаду здания при условии, что расстояние от кабеля до стены не более 6 см (ПУЭ глава 2.4 п. 2.4.60).

    Во втором случае кабель прокладывается в металлической электрокоробке. Если нет опасности механических повреждений – можно прокладывать кабель в гофре из ПНД (черный), но также встречается в продаже гофра из устойчивого к ультрафиолету ПВХ (проверьте этот пункт, так как обычный ПВХ трескается на солнце). Также можно использовать металлический шланг. Тросовые скобы и зажимы гофры крепятся к стене дюбелями, гвоздями или гвоздевыми дюбелями с помощью строительного пистолета.

    Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных участках – 500, в местах изгиба – 100. Ввод кабеля в здание должен быть выполнен в трубе или куске металлического электропровода (гл. 2.1 ПУЭ п. 2.1.58). О том, как осуществляется прокладка кабеля через стену, мы рассказывали в отдельной статье.

    Идеальным способом прокладки кабельных линий по фасаду является прокладка их в предварительно пробитых штробах с последующим заделыванием штукатуркой, но из-за высокой сложности на практике применяется редко.

    Деревянная стена

    Из-за высокой степени горючести древесины нормы укладки на деревянную стену намного строже, чем на кирпичную или бетонную. При этом должны строго выполняться следующие условия:

    1. Кабельная линия должна быть проложена в негорючей оболочке.
    2. Вход в здание через стену должен быть оборудован металлической втулкой из толстостенной трубы.

    Как правило, ответвление от сети электроснабжения осуществляется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед подключением линии к деревянной стене необходимо выполнить соединение с кабелем с медными жилами с помощью специальных герметичных хомутов. При прокладке кабеля марки СИП запрещается размещать его вплотную к сайдингу, он должен располагаться на расстоянии не менее 6 см от стены, даже если провод заведен в гофрированную трубу или металлорукав.

    Проводка может быть проложена в металлическом или пластиковом кабель-канале. При отсутствии угрозы механических повреждений допускается использовать гофрированную трубу из ПВХ или металлорукав. При использовании гофры очень важно, чтобы приобретаемое изделие было снабжено сертификатом пожарной безопасности. В соответствии с регламентом шаг крепления гофротрубы должен соответствовать таблице:

    Диаметр гофротрубы мм Монтажный шаг мм Диаметр гофрированной трубы мм Монтажный шаг мм
    20 1000 50 1700
    25 1100 63 2000
    32 1400 75 2300
    40 1600 90 2500

    В качестве вводного рукава допускается использовать толстостенную трубу, толщина стенки которой должна соответствовать сечению жил:

    Фасад из сайдинга

    Это самый сложный монтаж способ, с учетом того, что сайдинг является горючим материалом, а также в силу своих прочностных свойств не предназначен для монтажа кронштейнов крепления кабельных линий. Особых хлопот можно избежать, если до начала отделочных работ по фасаду и стенам проложить необходимые кабельные линии или провести частичный демонтаж сайдинговых плит. Однако зачастую такие варианты относят к разряду невыполнимых, поэтому домовладельцу приходится решать, как провести разводку под сайдинг и не нарушать нормативные требования.

    В первую очередь возникает вопрос, как и чем починить линию. Для кирпича и бетона отлично подходит продукт для фасадного крепления типа SF 10.

    СФ 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг укладывается на дерево, в качестве крепежа лучше использовать полушуруп или шуруп-крюк.


    При прокладке кабеля марки СИП с горючей оболочкой по фасаду запрещается размещать его вплотную к сайдингу, он должен располагаться на расстоянии не менее 6 см от стены, даже если он намотан на гофрированную трубу или металлорукав. Этот тип крепежа соответствует этим условиям монтажа.

    Общие требования

    Кабельные линии на фасаде прокладываются параллельно архитектурным линиям здания, применение бронеизделий, выполненных с покрытием из горючих волокон, запрещается. Не монтируйте силовые и телефонные провода в один жгут, между ними должен быть обеспечен зазор 25 мм. Если в трассе монтируется несколько проводов, укладка должна производиться с минимальным количеством нахлестов.

    Стоит отметить, что если вы будете прокладывать провод СИП вдоль фасада, то необходимо выдерживать следующие расстояния до элементов здания, такие как:

    при горизонтальной установке:

    • над окном, входной дверью – 0,3 м;
    • под балкон, окно, карниз – 0,5 м;
    • до земли – 2,5 м;

    при вертикальной установке:

    • до окна – 0,5 м;
    • на балкон, входная дверь – 1,0 м.

    На видео ниже показано, как провести провод СИП по стене:

    Вот по такой технологии кабель прокладывается по фасаду здания в соответствии с ПУЭ. Теперь вы знаете, как безопасно проложить кабельная линия по дереву, кирпичу, бетону и даже сайдингу!

    Будет полезно прочитать:

    • Как заземлить металлорукав
    • Прокладка кабеля по крыше здания
    • Архитектурное освещение фасада дома
