Навесной вентилируемый фасад ALT 150 со скрытым креплением керамогранита или натурального камня

Технические характеристики Документация Сертификаты Видео

Технические характеристики

Безопасность

К0 Класс пожарной опасности конструкции

9 баллов Сейсмостойкость

Функциональность

150 м Разрешенная высота применения

Комфорт

до 300 мм Толщина утепления

Долговечность

свыше 50 лет Минимальный срок службы

Документация

Ещё больше документов
для авторизованных пользователей

АВТОРИЗАЦИЯ

Авторизуйтесь, если вам уже был предоставлен доступ к личному кабинету или порталу AService.

Получите маркетинговую поддержку, доступ к актуальной информации, рекламным материалам, технической документации. Вся необходимая информация и сервисы для партнера – на одной странице.

Сертификаты

3000 Сертификат покрытие Qualanod 2022 ~484.88 kB

3900 Сертификат покрытие Qualicoat 2022 ~0.

96 MB

Сертификат соответствия системы менеджмента требованиям стандарта ISO 14001:2015 ~250.27 kB

Еще

Ещё больше документов
для авторизованных пользователей

АВТОРИЗАЦИЯ

Авторизуйтесь, если вам уже был предоставлен доступ к личному кабинету или порталу AService.

Получите маркетинговую поддержку, доступ к актуальной информации, рекламным материалам, технической документации. Вся необходимая информация и сервисы для партнера – на одной странице.

Преимущества

• Превосходная термоизоляция: комфортный микроклимат в здании и зимой, и летом.
• Снижение энергопотребления здания до 30% (экономия на отоплении и кондиционировании).
• Улучшенная звуко- и шумоизоляция.
• Простой и технологичный всесезонный монтаж и, как следствие, сокращение сроков строительства.
• Длительный безремонтный срок службы (более 50 лет). Низкие эксплуатационные расходы.
• Пожарная безопасность.
• Многообразие архитектурных форм и решений, различные виды облицовочных материалов.
• Защита от влаги и других агрессивных факторов.
• Экологичность.

Вдохновитесь
нашими проектами

Мы реализовали тысячи проектов в разных частях света. Каждая работа — тщательно продуманное решение под индивидуальные требования заказчика.

Ещё больше проектов

ГОРОДСКОЙ КУРОРТ «ВОЛЖСКИЕ ТЕРМЫ»

Смотреть проект

Частный дом в стиле хай-тек

Смотреть проект

Минималистичный коттедж

Смотреть проект

БарнХауc

Смотреть проект

Ещё больше проектов

Технология монтажа керамогранита на фасад

Фасадный керамогранит

Среди всех материалов для навесных вентилируемых фасадов, одним из наиболее востребованных и универсальных является керамогранит. Цена фасадного керамогранита стартует от 15 долларов за м2, при этом он прочный и негорючий. Цветовая гамма керамогранита богата пастельными, серыми и древесными оттенками. Современное производство в Харькове следит за мировыми трендамии ежегодно обновляет коллекции. Цена керамогранита насыщенных ярких цветов всегда будет выше пастельных оттенков. Это обусловленно стоимостью пигмента и сложностью сохранения цвета на солнце.



Большой вес керамогранита не мешает ему быть лидером по использованию в современных НВФ.

Фасадный керамогранит

Фасадный керамогранит используется для наружной облицовки вентилируемых фасадов. Керамогранитные фасадные панели изготавливаются из белой глины, кварцевого песка и полевого шпата. В процессе производства панели подвергаются прессовке и обжигу при высокой температуре, что обеспечивает их высокую прочность и устойчивость к воздействию внешней среды.

Вентилируемый фасад с облицовкой из керамогранита является сегодня самым распространенным видом из большого ряда вентфасадов. Его применяют на жилых зданиях, деловых, торговых и развлекательных центрах.

Основные этапы монтажа

Сборка каркаса для фасадного керамогранита

Перед монтажом вентилируемого фасада разрабатывается проектная документация, отражающая все особенности технологического процесса. Выбираются размеры, цвет и фактура керамогранита и вид утепляющего материала. Монтаж вентилируемого фасада выполняется без предварительной подготовки стен здания в виде выравнивания стен и устранения других дефектов.

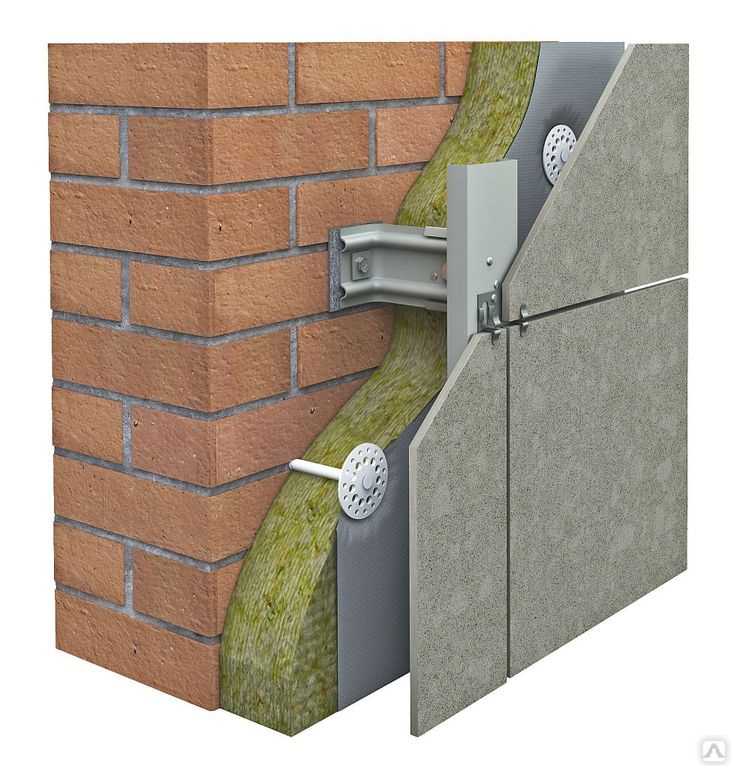

Монтаж панелей из керамогранита осуществляется на каркас из алюминиевого оцинкованного металлического профиля. Перед монтажом выполняется разметка стен, согласно проектной документации. Затем монтируются кронштейны с помощью дюбелей и анкеров. Далее с помощью тарельчатых дюбелей к стенам здания крепится утеплитель, который как бы «нанизывается» на кронштейны. Утеплитель покрывается ветровлагозащитной пленкой. Между утеплителем и наружными облицовочными плитами создается воздушный зазор не менее 5 см.

После монтажа утеплителя устанавливаются вертикальные направляющие Т-образные профиля. По углам здания устанавливаются Г-образный угловой профиль. Монтаж каркаса осуществляется с помощью вытяжных заклепок.



Установка фасадных панелей керамогранита

После сборки металлического каркаса приступают к установке фасадных панелей. Монтаж начинается с углов здания. Сначала крепятся нижние угловые стартовые кляммеры, а затем, по строго горизонтальному уровню, стартовые кляммеры на всю нижнюю часть каркаса. Монтаж фасадных панелей осуществляется снизу вверх.

В зажимы нижних кляммеров устанавливаются керамогранитные панели, которые в верхней части фиксируются рядовыми кляммерами. Рядовые кляммеры, имеющие зажимы для фиксации нижних и верхних панелей, одеваются на верхнюю часть фасадной панели и крепятся к вертикальным направляющим каркаса. Далее процесс монтажа панелей продолжается ряд за рядом.

Между фасадными панелями выдерживается зазор в 5-6 мм. Для монтажа используются одно- и двухзажимные боковые, двух зажимные и четырех зажимные кляммеры под цвет фасадных керамогранитных плит. Кляммеры крепятся к вертикальным направляющим основы с помощью вытяжных заклепок. Для сборки каркаса и установки фасадных плит используются перфораторы, электродрели, ручные молотки, болтоверты для крепления анкеров и заклепочники.



Скрытое крепление позволяет создавать эффектные фасады

Скрытое крепление позволяет создавать эффектные фасады 20 августа 2018 г.

55 000 анкеров KEIL с подрезкой KH были использованы для надежного крепления крупногабаритного долговечного фасада из керамической плитки для нового здания Франкфуртской школы финансов и менеджмента, что обеспечивает постоянное соединение с несущей конструкцией Systea ^® . .

Анкер с подрезкой KEIL представляет собой опорную стойку на обратной стороне плитки. Это принудительная блокировка, чисто механическое крепление, свободное от давления расширения и действующее в фоновом режиме. KEIL Befestigungstechnik производит эти анкеры из высококачественной нержавеющей стали в Энгельскирхене, в районе земли Бергишес. 9№ 0003

Благодаря невидимому креплению на обратной стороне, цвета керамической плитки могут проявиться сами по себе – с длительным эффектом. Так как в плитку не втыкаются зажимы, шурупы или заклепки, под ними не скапливается грязь, и плитка остается чистой.

Что касается строительного надзора, то укладка плитки требует разрешения. Помимо множества национальных и европейских разрешений или оценок соответственно, существует также ETA (Европейская техническая оценка) для керамогранита MOSA. Так, для фасада Финансовой школы во Франкфурте ETA – (09/0348) Анкер с подрезкой KEIL для керамогранита Royal MOSA регулирует безопасность возведения даже 36-метрового фасада.

В качестве чисто механического крепления анкеры KEIL с подрезкой можно без проблем монтировать во Франкфурте и независимо от погодных условий, так как ни температура, ни влажность не влияют на высокую несущую способность креплений.

Сохранить и поделиться

Заместитель главного редактора

Клэр Олдридж Заместитель редактора т: +44 (0) 1727 743 889 Напишите мне

Биог

Проработав десятилетие в индустрии крепежа, испытав все аспекты — от сталелитейных заводов, производителей крепежа, оптовиков, дистрибьюторов, а также производителей машин и компаний, занимающихся гальванопокрытием, Клэр приобрела глубокие знания во всех аспектах крепежа.

Наряду с посещением многочисленных компаний, выставок и конференций по всему миру, Клэр также брала интервью у высокопоставленных лиц, сосредоточив внимание на ключевых темах, влияющих на сектор, и гарантируя, что читатели будут в курсе последних событий в отрасли.

РЕШЕНИЙ ДЛЯ ФАСАДОВ – VitrA – Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Компания VitrA пополнила свою коллекцию керамической плитки VitrA PRO многочисленными продуктами, цветами, узорами, материалами, текстурами поверхности и решениями, которые вдохновят архитекторов и дизайнеров интерьеров и помогут профессионалам спроектировать свой интерьер. мечты. Коллекция керамической плитки VitrA PRO включает в себя PRO Nature с альтернативными материалами, вдохновленными природой, PRO Technic с разнообразием цветов, различными поверхностями и долговечностью, а также PRO Solutions с решениями для бассейнов и фасадов для конкретных объектов с продуктами, собранными из этих двух линий. VitrA, mimarlara ve iç mimarlara ilham…

Фактурная плитка из натурального материала Цвета, поверхности, полнотелый керамогранит и техническая плитка Doğal malzeme dokulu karolar Concrete / Beton Renkler, yüzeyler, fullbody porselenler ve teknik karolar Мрамор / Mermer Wood / Ahşap Ceramic / Seramik PRO SOLUTIONS Интегрированные решения для плитки, собранные из PRO Nature и Продукция PRO Technic. PRO Nature ve PRO Technic ürünlerinden oluşturulmus entegre karo çözümleri. Бассейн

PRO SOLUTIONS ОБЛИЦОВОЧНЫЕ СИСТЕМЫ 9 CEPHE GIYDIRME SISTEMLERI ФАРФОРОВЫЕ ОБЛИЦОВОЧНЫЕ СИСТЕМЫ 11 PORSELEN CEPHE GIYDiRME PRO NATURE ФАСАДНЫЕ ПЛИТКИ 19Pro Nature Di§ Cephe Karolari Stone Textred Tiles 23 Ta§ Dokulu Karolar British Stone 24 Бетонные текстурированные плитки 35 Beton Dokulu Karolar Newcon 36 Деревянные текстурированные плитки 45 Ah§ap Dokulu Karolar Woodmix 46

Керамическая текстурированная плитка 49 Серамик Dokulu Karolar Scale 50 Pro Technic Pro Pro ФАСАДНАЯ ПЛИТКА 53 PRO TECHNIC DI§ CEPHE KAROLARI 54 UNI PROJECT SERVICES 57 PROJE HIZMETLERI РЕФЕРЕНЦИИ 61 REFERANSLAR ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ 67 TEKNiK BiLGiLER

ДИЗАЙН ВАШЕЙ МЕЧТЫ, ОБЛИЦОВКА ЗДАНИЙ Покройте здания, которые вы проектируете, цветами и узорами. Пусть ваши конструкции приобретут как эстетическую, так и функциональную ценность благодаря прочному, долговечному и прочному облицовочному материалу. В области фасадной керамики PRO Solutions компания VitrA предлагает атмосферостойкий, долговечный, энергосберегающий, удобный в уходе и эстетичный керамогранит, подходящий для использования на фасадах. Коллекция PRO Solutions Facade сочетает в себе богатый ассортимент продуктов, отобранных для наружного применения от PRO Nature и PRO Technic, с их обширным опытом в области облицовочных систем. В…

CLADDING SYSTEMS CEPHE GİYDİRME SİSTEMLERİ PRO NATURE FACADE TILES PRO NATURE DIŞ CEPHE KAROLARI PRO TECHNIC FACADE TILES PRO TECHNIC DIŞ CEPHE KAROLARI PROJECT SERVICES PROJE HİZMETLERİ REFERENCES REFERANSLAR TECHNICAL INFORMATION TEKNİK BİLG

CLADDING SYSTEMS CEPHE GİYDİRME SİSTEMLERİ PORCELAIN CLADDING SYSTEMS PORSELEN CEPHE GİYDİRME SİSTEMLER

ФАРФОРОВЫЕ СИСТЕМЫ ОБЛИЦОВКИ Облицовка фасадов керамогранитом, наиболее эффективный метод облицовки зданий, в основном основан на принципе оставления зазора между внешней оболочкой здания и внешней поверхностью системы и особенно эффективен в термоакустических аспектах. Фарфоровая облицовка – это система, отвечающая всем требованиям к физической структуре и дизайну фасадов новых и старых зданий. PORSELEN CEPHE GİYDİRME SİSTEMLERİ Porselen giydirme cephe uygulamaları binalar için en etkili giydirme cephe sistemleri temel olarak binanın dış kabuğu ile sistemin dış…

ФАРФОРОВЫЕ ОБЛИЦОВОЧНЫЕ СИСТЕМЫ PORSELEN CEPHE GİYDİRME SİSTEMLERİ 1. СКРЫТАЯ СИСТЕМА КРЕПЛЕНИЯ (ПРОРЕЗНАЯ) Скрытая система крепления может использоваться для плиток толщиной 10 и 11 мм на поверхности фасада, в зависимости от требуемой прочности и конструктивных характеристик. В системе скрытого крепления используется керамогранит минимум 60х60 см, максимум 80х80 или 60х120 см. Идеально подходит для использования на всех типах фасадов. Плитки калибруются и вырезаются перед укладкой. Затем они механически навешиваются на горизонтальные подвесные профили с помощью MS Polymer и крепежных профилей. Нержавеющая сталь или алюминий…

2. СИСТЕМА ПРЯМОГО КРЕПЛЕНИЯ Керамогранит различной толщины от 9 до 11 мм можно укладывать непосредственно на алюминиевые профили фасадной конструкции с помощью MS Polymer, в зависимости от требуемой прочности и структурных характеристик. Система прямого крепления требует использования керамогранита размером не более 80×80 или 60×120. При необходимости плитку можно использовать по размеру, в соответствии с физическими условиями конструкции или эстетическими ожиданиями. Эту систему рекомендуется использовать, в частности, на малоэтажных зданиях. Керамогранит можно укладывать на «T» и «L»…

ФАРФОРОВЫЕ ОБЛИЦОВОЧНЫЕ СИСТЕМЫ PORSELEN CEPHE GİYDİRME SİSTEMLERİ 3. ВИДИМАЯ СИСТЕМА КРЕПЛЕНИЯ (КЛИПЫ) Керамогранит различной толщины от 9 до 11 мм может быть уложен на поверхность фасада с помощью видимой системы крепления, в зависимости от требуемой прочности и структурных характеристик. Видимая система крепления требует использования керамогранита размером не более 80х80 или 60х120. Идеально подходит для использования на всех типах фасадов. Керамогранит укладывается механическим способом с помощью профилей из нержавеющей стали или алюминия «L» и «T». Зазор между вертикальными профилями определяется…

Вентилируемые фасадные системы предотвращают воздействие солнца, атмосферных осадков или ветра снаружи, удаляя их посредством циркуляции воздуха внутри зазора. Havalandırmalı cephe sistemleri, binaya dışarıdan gelebilecek güneş, yağış ya da rüzgâr etkilerini engelleyerek boşluktaki hava hareketi ile uzaklaştırır. Воздушный карман, находящийся между внешней поверхностью системы и внешней оболочкой здания, защищает здание под любым углом от давления элементов, допуская все виды движения воздуха. Sistemin dış yüzeyiyle binanın dış kabuğu arasında kalan hava… 9фджс; tfifi Kf*t£

КАМЕННАЯ ТЕКСТУРИРОВАННАЯ ПЛИТКА TAŞ DOKULU KAROLAR BRITISH STONE CARDOSTONE CEPPOSTONE LOMBARDY URBAN QUARZITE

BRITISH STONE Colorbody Porcelain / Colorbody Porselen Новая керамическая серия, которая привносит в пространство положительную энергию и расслабляющий эффект натурального камня. British Stone создает мощный эффект в пространстве, сочетая внешний вид натурального камня с естественными оттенками. Коллекция предлагает естественные, эстетичные и долговечные решения для наружной облицовки с четырьмя различными цветами, доступными в размерах 60×120.
