Крепеж для вентилируемых фасадов: кляймеры, кронштейны, подвесы, дюбеля
Содержание:
- Подбор креплений для вентилируемых фасадов
- Кронштейны для вентилируемых фасадов и их подсистем
Навесные фасады нужны не только для того, чтобы придать зданию красивый внешний вид, они утепляют его, а также защищают от разрушительного действия окружающих факторов. Одним из важнейших элементов навесного вентилируемого фасада являются крепления, благодаря которым облицовочный материал держится на стене здания.
За счет того, что материалы для изготовления вентилируемых фасадов бывают самыми разными, необходимо учитывать его структуру и вес при монтаже. Правильно подобранный крепеж — это залог долголетия фасада.
Подбор креплений для вентилируемых фасадов
Существует 2 типа креплений для вентилируемых облицовочных панелей: скрытый и видимый типы. Они отличаются между собой крепежными элементами. Скрытый тип вентилируемых фасадов обходится дороже при строительстве, но визуально смотрится лучше.
Видимый тип крепления
Крепление открытого (видимого) типа монтируется так, что его видно после монтажа фасадной панели. К такому виду крепежей относятся кляммеры, или заклепки (клипсы). Кляймеры для вентилируемого фасада изготавливаются из нержавеющих металлов. Их можно подобрать под цвет облицовочной панели или покрасить в тон самостоятельно.
Отделочный материал фасада крепится и жестко удерживается усиками кляммера к каркасу. Кляммеры применяют для облицовки зданий особо тяжелыми панелями, как керамогранит и натуральный камень.
Заклепки используют для более легких композитных, фиброцементных панелей или стальных листов. Изготавливают их из жаропрочной легированной стали или алюминия. Крепление заклепок не требует подготовительных работ, кроме разметки. Располагают их обычно вблизи углов.
В местах строительства, где преобладает ветреная погода, рекомендуется использовать вместо заклепок саморезы. Предпочтительно, чтобы они были изготовлены из нержавеющего материала.
Срок службы таких крепежей более 15 лет. Кроме того, саморезы бывают разных цветов, что позволяет сделать внешнее крепление практически незаметным.
Видимый тип крепления считается более простым при монтаже. Он экономичен, но из-за того, что крепежи видно, теряется эстетичный вид фасада.
Скрытый тип крепления фасада
Красивый внешний вид обеспечивается креплениями скрытого типа. Они устанавливаются на торцевую сторону панели или на внутреннюю поверхность. Подразделяются на 3 вида по способу крепежа:
- механический;
- способ приклеивания;
- комбинированный.
Такой способ облицовки здания будет значительно дороже, так как увеличиваются затраты на элементы крепежа: скрытые кляммеры, дополнительные планки, анкеры и прочее. К скрытому способу относится и монтирование кассетных фасадов «через замок».
Из-за больших затрат на материалы часто прибегают к способу частичного крепления фасада скрытым типом. На первых этажах здания или только с главного входа используют скрытые крепежи, а в других, менее броских в глаза местах применяют внешние кляммеры или заклепки.
Для монтажа навесного фасада из натурального камня или плит слоистого пластика, используют анкера цангового типа. Такая методика монтажа позволяет визуально не испортить всю фактуру отделочного материала, но является очень затратной.
Сперва просверливают конусное отверстие внутрь фасадной плиты и доборников. В него вставляют анкер с аграфом на конце и прокручивают для раскрытия. После того как анкер расширяется в отверстии, его уже невозможно будет извлечь. При помощи аграфов плита размещается на поверхности профиля.
Для крепления керамогранита и натурального камня скрытым типом используют крепежные планки. На торце облицовочной плиты делаются пропилы. В них вставляются планки и фиксируются. Планка также скрывает шов между панелями. Но из-за того, что требуется делать большое количество пропилов, на которое тратится много времени, такой монтаж становится слишком трудоемким. Да и места пропилов необходимо обрабатывать герметиком, чтобы предотвратить попадания и замерзания влаги (исключить вероятность разрыва льдом).
Могут возникнуть лишние расходы на закупку фасадных панелей, если в результате такого монтажа будут образовываться сколы.
Крепление при помощи крючков — «замковый» способ — не портит внешний вид и является очень прочным. Крючками монтируют фасадные панели из натурального камня, терракотовые плиты или плиты, которые сделаны под натуральный камень и кирпичную кладку.
Адгезивную ленту для монтажа вентилируемых фасадов можно назвать универсальным способом крепления. Она прочнее, чем сварка или кляммеры, и способна создать идеально ровную поверхность фасада. Крепят ленту к обратной стороне панели и к направляющей.

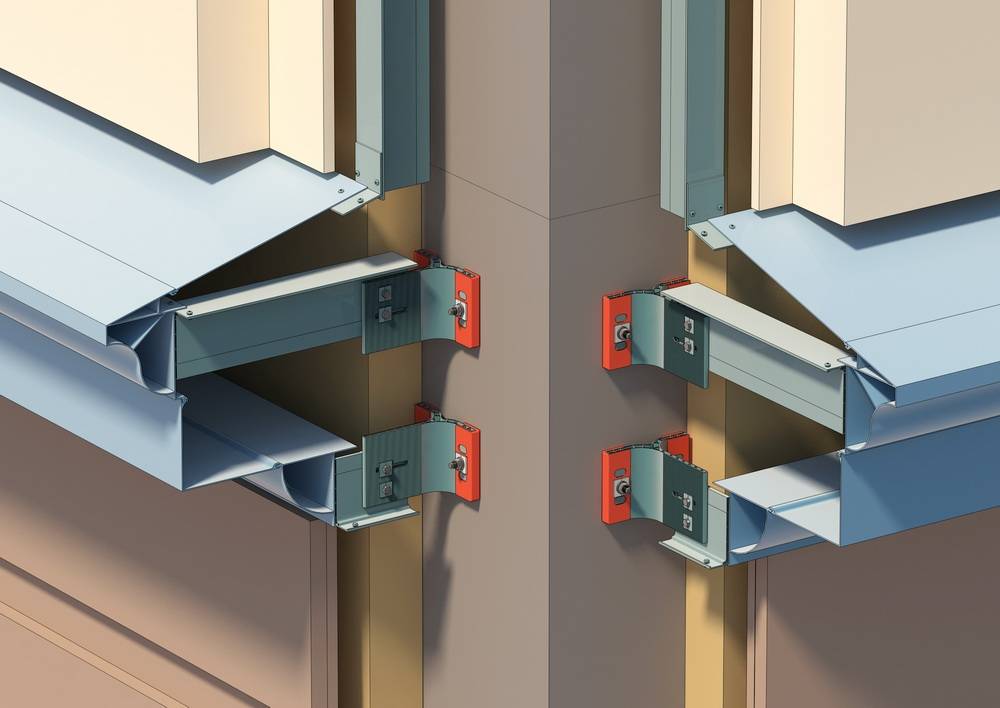

Кронштейны для вентилируемых фасадов и их подсистем
Подсистема вентилируемых фасадов включает в себя материалы, из которых формируют каркас, материалы облицовки и подвес. Крепление всех этих составляющих деталей вентилируемого фасада должны быть качественными, чтобы обеспечить надежность конструкции и увеличить срок ее пригодности.
Кронштейн (монтажный угол или подвес) изготавливается из оцинкованной стали или алюминия.
Он служит основанием для дальнейшего монтажа всего навесного фасада. Крепится при помощи анкеров или специального дюбеля для вентилируемого фасада. За счет того, что на кронштейны придется вся тяжесть облицовочного материала, они должны быть качественными и выдерживать динамические и статические нагрузки. Шаг кронштейнов рассчитывается согласно тому, какой используется фасадный материал и какая прочность стены.
К кронштейнам крепятся горизонтальные и вертикальные элементы подсистем при помощи заклепок и болтов. Очень важно, чтобы подвес обладал большой несущей способностью, особенно если при отделке фасада предусмотрен монтаж с большим выносом фахверка. В таком случае обычно увеличивают количество кронштейнов или устанавливают подвес с усиленной несущей способностью. Чтобы избавиться от неровностей стены, необходимо использовать кронштейны разных размеров или с широким пределом изменения длины. Для снижения затрат на материалы, рекомендуется применять несущие и опорные кронштейны.
Сейчас многие фирмы предлагают изготовить подвес по индивидуальному чертежу.
Чтобы фасад здания после монтажа прослужил как можно дольше и был безопасным, необходимо использовать только качественные элементы креплений. Все они должны быть выполнены согласно нормам и стандартам.
Виды метизов используемых для вентфасадов ?
Вентилируемый фасад представляет собой сложную конструкцию, которая предусматривает наличие воздушной прослойки между несущей стеной и облицовочным материалом.
Содержание
Виды метизов, используемых для вентфасадов
При создании вентилируемого фасада используются определенные виды крепежа. Сегодня в статье мы подробно остановимся на метизах. Метизы для вентфасадов имеют свои особенности, например, нельзя использовать оцинкованные саморезы, только из нержавейки.
И многие другие особенности.
Подробно остановимся на следующих видах крепежа для навесных фасадов:
- фасадный саморез;
- заклепки нержавейка/ нержавейка;
- заклепка алюминий/ нержавейка;
- дюбель для крепления кронштейнов;
- химический анкер для крепления кронштейнов;
- распорный анкер для крепления кронштейнов;
- дюбель фасадный для теплоизоляции;
- болт скрытого крепления Keil;
- болт скрытого крепления DuroPT.
Фасадный саморез
Вообще саморезы изготавливают из оцинкованной и нержавеющей стали. Но, если мы говорим именно о фасадном саморезе, которым можно крепить металлопрофиль в вентфасаде, то необходимо использовать саморез из нержавейки.
Неважно, алюминиевая или оцинкованная это система. Всегда используется нержавеющий саморез.
Алюминиевая система, если закрепить ее оцинкованным саморезом, вступит в химическую реакцию и начнет ржаветь. Дело в том, что разные типы металлов реагируют друг с другом, реакция называется «гальвано пара» — это их курса химии, седьмой класс.
Цветной и черный металл нельзя использовать совместно. Крашенный саморез тоже запрещен, т.к. при вкручивании, краска слезет. Поэтому для алюминиевых систем необходимо использовать исключительно саморез из нержавейки.
Саморезы для оцинкованного профиля должны быть из нержавейки.
Пусть это странно и нелогично, но оцинкованные саморезы для вентфасадов применять нельзя. Потому что оцинкованные саморезы недолговечны. И между шляпкой самореза и профилем моежт скапливаться вода, усиливающая коррозию металлов.
А так как к системам предъявляют повышенные требования к надежности, использовать согласно разрешительной документации для металлопрофиля необходимо нержавеющий саморез.
Особенности применения
Благодаря острому кончику саморез без труда ввинчивается в металл, толщина которого не превышает 2 мм. Саморез вкручивают с помощью шуруповерта, что, с одной стороны, очень удобно, скорость монтажа возрастает, усилий прилагается минимум на вкручивание.
С другой стороны, шуроповерт ограничивает работу при температуре ниже 20 градусов. Он начинает хуже работать. Систему можно монтировать и при меньшей температуре. Ограничения на монтаж системы связаны либо с человеческим фактором, когда физически люди не могут работать на холоде. Либо отказывается работать техника.
Саморезы не рекомендуется использовать для оцинкованных систем. А в алюминиевых системах, они наоборот, рекомендуются. Почему так — очень просто.
Алюминий — металл вязкий. И, если саморез не вкручивать — выкручивать, снова вкручивать — выкручивать, то саморез сядет плотно, завязнет. А в оцинкованных металлах, саморез сидит плохо.
Во- первых, оцинкованный профиль имеет малую толщину. Во- вторых, саморез при вибрационных нагрузках, а они неизбежно есть в любом городе, выкручивается. Поэтому для оцинкованных систем используют заклепку. Рассмотрим ее ниже.
Расход саморезов на кв м в системе вентфасада
Мы уже с вами знаем, что для оцинкованного профиля саморез в вентфасадах использовать не рекомендуется.
Поэтому будем считать расход саморезов для алюминиевых систем, где эта возможность сертифицирована.
Саморез считают отталкиваясь от количества точек крепления на кронштейне. На несущий кронштейн используют по четыре самореза, на опорный — по два.
Если исходить из того, что на одну ветку профиля, а каждая ветка равна высоте этажа, т.е. примерно три метра, приходится один несущий и два опорных кронштейна, то выходит, у нас три кронштейна на профиль, в среднем.
Два самореза в опорном, у нас два опорных, плюс четыре самореза на несущий, итого восемь саморезов на один профиль.
Если нужен расход на кв м, то опять же все будет зависеть от расхода кронштейнов на кв м. А расход меняется в зависимости от здания, количества окон, облицовки и т.д.
Поэтому сориентироваться можно только приблизительно. В среднем, расход саморезов на кв м получается 4-5шт. Это на классическую систему под керамогранит, для примера.
Заклепки
Для монтажа элементов вентилируемого фасада чаще всего применяются стандартные заклепки, а не саморезы, в которых есть риск выкручивания.
При этом они могут иметь разный вид бортика:
- увеличенный выступающий;
- выступающий.
Определенному диаметру заклепки соответствует определенный размер ее бортика, поэтому можно без труда подобрать необходимый крепеж.
Обладающие усиленным бортиком заклепки используется для монтажа фиброцементных и асбестоцементных плит.
Для крепления элементов конструкций используются изготовленные из нержавеющей стали или алюминиевые заклепки со стандартным бортиком- 12мм.
Принцип работы заклепки
Заклепка состоит из двух элементов: сама заклепка (гильза) и втулка. Втулка — это сердечник. Сердечник всегда выполнен из нержавеющей стали, т.к. он должне быть плотнее гильзы. Это связано с технологией работы заклепки. Рассмотри подробнее.
Гильза устанавливается в конструкцию, соединяя профиль и кронштейн. Затем заклепочник — инструмент для работы с заклепками, вытягивается сердечник с другой стороны.
Сердечник имеет больший диаметр, чем гильза.
Сердечник при вытягивании заходит враспор в гильзу. Такое крепление считается сверх надежным, что имеет свои основания, подтвержденные различными исследованиями.
Виды заклепок для навесных фасадов
Если втулка- сердечник- всегда выполняется из нержавеющей стали, то гильза, сама заклепка может быть как из нержавеющей стали, так и из алюминия для удешевления.
Итак, у нас есть два вида заклепок, для использования в системе навесного вентилируемого фасада:
- заклепка алюминий / нержавейка;
- заклепка нержавейка / нержавейка.
Заклепка ал/ нерж может применяться для крепления алюминиевого профиля и алюминиевого кронштейна. Для крепления элементов облицовки используется, например, кляммер для керамогранита.
И кляммер мы должны крепить заклепкой нерж/ нерж (А2/А2).
Для крепления элементов подконструкции в оцинкованных системах используется заклепка нерж/ нерж.
Ранее мы обсуждали, что алюминий и оцинковку нельзя использовать совместно.
Как понять какой вид заклепки использовать в каждом случае, с каждой системой? Все просто — смотрите в Альбом Технических Решений, он есть на каждую сертифицированную систему.
А также, желательно, перепроверять данные в табличке в перечне используемых материалов в Технической оценке.
Перечень производителей популярных заклепок
Bralo, Испания — самые известные заклепки. Sacto и МMA — это итальянские производители. Подешевле будут заклепки китайского происхождения — Shanghai Fast- Fix Rivet Corp.
При выборе заклепки учитывайте возможность использования конкретной марки заклепки в конкретной, выбранной вами системе вентфасада.
Это значит, что в Технической оценке на выбранную вами системе, в перечне используемых материалов, должна быть та марка заклепки, которую вы планируете закупать..jpg)
Это важно, строй надзор проверяет.
Дюбель фасадный для крепления кронштейнов
От обычного он отличается конфигурацией. Для монтажа элементов вентилируемого фасада используются разные виды дюбелей.
При этом отличаются они не только характеристиками, функциональными особенностями, материалом изготовления, свойствами и назначением, но и производителями.
Некоторые из них реализуют на рынке изделия плохого качества, у некоторых одна партия плохая, другая хорошая.
Как быть в такой ситуации? Специально с целью определения качественных анкеров строителями проводятся испытания анкера на разрыв. Таким образом, осуществляется подбор анкеров.
Испытания производятся следующим образом. Осуществляется установка пятнадцати контрольных точек. Бурятся отверстия в стене, которые прочищаются от пыли и частиц стены.
Очистка производится с использованием щетки либо строительного насоса.
Далее устанавливается сам анкер, но при этом без кронштейна, для закрепления которого планируется его использовать.
При помощи молотка он забивается в образовавшееся отверстие.
Далее осуществляется его натяжение до требуемого уровня. После этого к его концу присоединяется дозиметрический ключ и осуществляется замер его способности выдержать определенное усилие на отрыв.
Виды и свойства анкерного дюбеля
Толщина колеблется от 10 до 16 мм. При этом чаще всего используются для этих работ анкера, размером от 12 14 мм.
Дюбель должен быть не хрупким и не очень мягким. Он не должен легко гнутся, и при этом не ломаться. Учитывая условия эксплуатации, дюбеля должны быть выполнены из нержавеющего материала или иметь соответствующее покрытие.
Минимальный диаметр анкерного дюбеля должен составлять 8 мм. Оптимальным вариантом считается, если он равен 10 или 12 мм. Расчет прост — чем больше нагрузка, тем толще сам шуруп.
Его длина, может варьироваться от 60 до 160 мм, в зависимости от прочности стены. Для пенобетона лучше использовать более длинный крепеж, для обычного бетона подойдет и короткий.
Анкерный фасадный дюбель имеет ряд достоинств:
- благодаря наличию направляющего конуса дюбель может двигаться вокруг оси;
- лепестки в процессе его установки не дают возможности ему вращаться;
- система фиксационных ребер, расположенных в шахматном порядке обеспечивает надежное обездвиживание дюбеля;
- благодаря выполненному в виде буквы Z разрезу шуруп точно входит в дюбель, чем обеспечивается равномерность распределения давления по всей поверхности гвоздя.
При выборе анкерного дюбеля необходимо учитывать:
- материал стены;
- тип утеплителя и его толщину;
- климатическую зону;
- высоту постройки.
Производители анкерных дюбелей
- Mungo
- Sormat
- Hilti
- EJOT
- и др.
Химический анкер
Он представляет собой анкерный болт подходящих размеров, обладающий антикоррозийными свойствами и устойчивый к содержащимся в клеевом растворе химическим компонентам, вступающий с ними в прочную адгезию.
Его монтаж производится следующим образом — в стене проделывается отверстие, которое заливается специальным двухкомпонентным клеем, после чего в него вставляется стальная шпилька (непосредственно сам анкер).
После того, как смесь застынет и отвердеет можно продолжать прочие работы по созданию вентилируемого фасада.
Химический анкер обеспечивает более прочное сцепление крепежа со стеной, локально укрепляет саму стену. Он обладает повышенной устойчивостью к вырыванию.
Распорный анкер для кронштейнов
Он представляет собой болт в комплекте со специальной изготовленной из нержавеющей стали гильзой.
На противоположном конце гильзы имеется резьбовое соединение. Посредине корпуса гильзы находится специальная распорная часть.
Для установки распорного анкера нужно просверлить в стене отверстие соответствующе по толщине его гильзе. После этого, в него помещается крепеж.
Укрепление в стене производится путем ввинчивания.
При этом создаваемое болтом статическое давление приводит к деформации в разные стороны распорной части гильзы этого крепежного элемента. Расширяясь, анкер, прочно застревает в стене.
Установить его также легко, как и снять. Поле того, как болт вывинчивается, ослабляется давление на распорную часть, которая возвращается в исходное положение.
Зачастую распорный анкер используют для установки кронштейнов вентилируемого фасада в стену, выполненную из пенобетонов.
Дюбель фасадный для теплоизоляции
Применяется для фиксации на стене теплоизоляционного материала. Существует их несколько видов, но зачастую используется только один – тарельчатые дюбеля. Их еще называют зонтиками или грибками.
Производят их из разного материала, но для вентфасадов применяются гильзы из полиамида, при этом распорный элемент выполнен из углеродистой стали с антикоррозийным покрытием или из коррозионно-стойкой стали.
Они должны быть выполненными из материалов, устойчивых к воздействию факторов окружающей среды, механическим деформациям и коррозии, способны не терять своих свойств в диапазоне температур от – 40 до + 80 градусов по Цельсию.
Установка дюбеля для теплоизоляции производится стандартным способом.
Вначале высверливается монтажное отверстие длина, которого на пару сантиметров больше чем имеет сам метиз. После этого производится установка распорного стрежня.
Болты скрытого крепления
Есть два вида болтов скрытого крепления: немецкий и наш. Немецкий болт Кейл стоит дорого и в евро. Его подделывают местные производители, называя болтом скрытого крепления цангового типа Keil.
Настоящий болт продается по счету без слова «типа». Подделывают дорогие немецкие болты в Казани, на заводе стоматологического оборудования. Качество уступает, но ценник радует.
Для плотных и более легких облицовочных материалов есть болты другого принципа крепления. Их производят в России, и для них не нужен специальный станок.
Болт от немецкой компании -«Keil»
Он представляет анкер разработанный компанией из Германии KEIL. Является незаменимым при монтаже навесных фасадов скрытого крепления.
Подходит для скрытого крепления керамогранита, камня, HPL- панели, фиброцементных плит и других материалов.
Болт не производят в России и цена на него в евро, это минус. Стоит болт Кейл около 1,5 евро/ штука.
На одну плиту облицовки, размером 600*600мм требуется минимум три крепления, два вверху и одно внузу. Но обычно использует четыре точки крепления.
Кроме покупки болтов, необходимо учитывать удорожание по подсистеме, за счет зацепов (аграфф) и горизонтального профиля. Но и это не главное. Очень дорогими считаются работы по сверлению отверстий под болт Keil.
Короткое видео, демонстрирующее как сверлится облицовка под keil, а также видно, как будет держаться вся конструкция на стене:
Станок для сверления отверстий под болт Keil
Отверстие должно быть трапециевидной формы, расширяющееся к низу.
Чтобы получить такое отверстие, необходимо купить станок.
Станок бывает двух видов:
- с подведением воды;
- без воды в системе.
Вода нужна для остужения сверла при сверлении. Хотя сверла применяются с алмазным напылением, и рассчитаны на 600 отверстий/ одно сверло. Не всегда это достигается, часто сверло перестает сверлить после нескольких сделанных отверстий.
К станку нужно приноровиться, чтобы давить не сильно и не повреждать преждевременно слой алмазного напыления. Чтобы сохранить сверло как можно дольше используется вода.
Станок без воды используется для сверления облицовок типа фиброцемент или Hpl панель.
Также к станку можно приобрести отдельно стол с роликами на поверхности. С помощью роликов можно легко работать с тяжелой облицовкой.
Станок со столом стоит примерно 10 000 евро, без стола — от 6 000 евро. С водой/ без воды от этого цена не зависит.
Болт скрытого крепления Duro PT
Он представляет собой винт самонарезающий, выполненный из устойчивой к коррозии стали.
Предназначен для осуществления монтажа механическим способом. Используется для произведения установки панелей из бумажно-слоистого пластика, фиброцементых плит и изготовленных из минеральной ваты.
Крепятся они очень просто. Винт вкручивается в заранее подготовленное отверстие чуть меньшего диаметра, чем сам болт. Фиксируется при закручивании.
Болт Duro PT
Болт ДюроПТ нельзя применять для крепления камня или керамогранита, но, если требуется закрепить другую облицовку — это лучший вариант.
Не требуется специальный станок. Стоит болт в рублях, примерно, 30-40руб /шт.
Монтировать его удобно, дешево и быстро.
Системы крепления вентилируемых фасадов
Опубликовано Вентилируемые стены играют важную роль в архитектурном обновлении зданий, и в настоящее время наблюдается массовое расширение благодаря налоговым льготам на восстановление фасадов.
В этой статье мы обсудим важность систем крепления для вентилируемых стен для обеспечения безопасности, быстрого и легкого монтажа, а также эстетической ценности.
Что такое вентилируемые фасады?
Вентилируемый фасад – конструктивное решение, позволяющее создать вентиляционный зазор между наружной облицовкой и ненесущей стеной здания. Используя так называемый «эффект дымохода», это пустое пространство используется для улучшения воздухопроницаемости, уменьшения потерь тепла зимой и накопления летом.
Благодаря своей форме эти решения имеют много преимуществ: теплоизоляция, экономия энергии, лучшие характеристики во влажных условиях, максимальная долговечность, эстетическое качество, минимальное обслуживание и простота замены. Сочетание этих факторов объясняет огромную популярность вентилируемых стен, которые на сегодняшний день являются одной из самых востребованных инноваций для внешней отделки зданий.
Типы анкерных систем для вентилируемых фасадов
Вентилируемые стены состоят из четырех слоев: непрерывного изоляционного слоя, нанесенного по внешнему периметру стены, вентиляционного зазора, опорной конструкции для внешней облицовки и внешней облицовки.
сам.
Крепление вентилируемых стен в основном достигается с помощью двух типов анкерных систем:
- анкерные системы с видимыми крюками, в которых внешний слой поддерживается видимыми крюками из нержавеющей стали; Система скрытого крепления
- , при которой облицовка крепится к несущей конструкции невидимыми элементами. Такое решение оказывает наилучшее эстетическое влияние на конечный результат.
Крепежные решения для вентилируемых стен должны соответствовать определенным техническим характеристикам, таким как высокая сейсмо-, погодо- и теплостойкость, ограниченность в обслуживании, негорючесть, скорость и простота монтажа. Еще одним требованием является возможность настройки продукта в соответствии с конкретными потребностями проекта.
KEEP-NUT®, инновация Specialinsert для вентилируемых стен
Чтобы эффективно реагировать на потребности строителей и строительных компаний, Specialinsert представила KEEP-NUT®, революционный пресс в системе с механической анкеровкой для создания резьбовых посадочных мест на панелях.
из мрамора, гранита или других натуральных камней, композитов, карбона, Corian, HPL, стекла и других твердых поверхностей.
KEEP-NUT® изготавливается из нержавеющей стали и состоит из резьбовой втулки с набором эластичных коронок и пластикового кольца для удержания всего комплекта деталей.
Его особая форма обеспечивает легкую установку и быстрое введение с помощью давления: для крепления к принимающему материалу не требуются ни клеи, ни специальные отверстия. Даже с эстетической точки зрения преимущества значительны: это невидимая система крепления, полностью внутренняя, которая оставляет нетронутой видимую поверхность панели.
Многие архитектурные проекты выиграли от инноваций Specialinsert в области вентилируемых стен. Например, специальный тип KEEP-NUT® был разработан нашим отделом исследований и разработок для крепления каменного фасада башни Quatuor в Брюсселе. Другим важным проектом, в котором использовалась KEEP-NUT®, был 9-й0013 Gateway Arch в Сент-Луисе , штат Миссури, где наша система использовалась для крепления панелей и потолков в центре для посетителей.
Чтобы узнать больше о вариантах крепления для вентилируемых стен или запросить индивидуальное решение, свяжитесь с нашим отделом продаж.
скрытое крепление – Slavonia
Дизайн фасада со скрытым креплениемВентилируемые фасады уже давно стали предпочтительной системой при строительстве структурных фасадов. Они не только обладают многими конструктивно-физическими преимуществами, обеспечивающими сбалансированный микроклимат в помещении (постоянное удаление влаги, быстрое высыхание влажных наружных стен и т. д.), они также просты в установке и очень долговечны; и они позволяют создавать разнообразные конструкции, что важно для архитекторов и строителей домов. Эта универсальность начинается с выбора облицовки, которая включает практически любой материал от кирпича до алюминиевых композитных панелей.
Сертифицированная фасадная система SPIDI ® позволяет идеально отвечать требованиям архитекторов, проектировщиков и заказчиков.
Возможны два варианта монтажа облицовочного материала: скрытый несъемный вентилируемый фасад, при котором облицовка монтируется «невидимо» на подконструкцию, или видимый несъемный вентилируемый фасад. Фасадная система SPIDI ® подходит для всех типов вентилируемых фасадов – независимо от крепления, материала облицовки фасада и высоты здания. СПИДИ 9Фасадная система 0059 ® может использоваться для создания высокоэстетичных фасадов, где крепления остаются невидимыми снаружи. Благодаря SPIDI ® вертикальные и горизонтальные профили устанавливаются легко, быстро и удобно.
Этот настенный кронштейн изготавливается из различных материалов, таких как высокопрочный алюминий, сталь с наивысшим уровнем защиты от коррозии или нержавеющая сталь.
ВМБ-АФС1
ПОДВЕСНАЯ СИСТЕМА
2-слойная основа
ОБЛИЦОВКА ФАСАДОВ:
Фиброцемент, керамогранит, армированный стекловолокном бетон, панели HPL, керамика, натуральный камень, несущие плиты, многослойное стекло
VMB-E HS1
ПОДВЕСКА СИСТЕМА
2-слойная основа
ОБЛИЦОВКА ФАСАДОВ:
Композитные деревянные панели
VMB-GK1
ЗАЖИМНОЕ КРЕПЛЕНИЕ 9008 4 Однослойная подконструкция с зажимами из нержавеющей стали
ОБЛИЦОВКА ФАСАДОВ:
Керамогранит, натуральный камень
VMB-GK2
НАКЛАДКА
1-слойная основа
ОБЛИЦОВКА ФАСАДОВ:
Терракота, кирпич
КЛЕЙНОЕ КРЕПЛЕНИЕ
1 многослойная основа
ОБЛИЦОВКА ФАСАДОВ:
Алюминиевые композитные панели, фиброцемент, армированный стекловолокном бетон, панели HPL, керамика, натуральный камень
КЛЕЙНОЕ КРЕПЛЕНИЕ
2-слойная основа
ОБЛИЦОВКА ФАСАДОВ:
Алюминиевые композитные панели, фиброцемент, стеклофибробетон, панели HPL, керамика, натуральный камень
VMB-SZ20
9 0007 СИСТЕМА SZ20
1-слойная подконструкция
ОБЛИЦОВКА ФАСАДА:
Алюминиевый композитный материал
VMB-S1
КЛЕПКА/ВИНТ
1-слойная подконструкция 900 08
ОБЛИЦОВКА ФАСАДОВ:
Алюминиевый и стальной сайдинг
VMB-S2
С ЗАКЛЕПКАМИ/ВИНТАМИ
1-слойная основа
ОБЛИЦОВКА ФАСАДОВ: 90 084 Алюминиевый и стальной сайдинг
VMB-BZ1.
1 ПОДВЕСКА ДЛЯ БОЛТА
1-слойная вертикальная несущая конструкция Т-образный профиль
ОБЛИЦОВКА ФАСАДОВ:
Алюминиевый композитный материал и алюминиевые и стальные кассеты
VMB-BZ1.2
ПОДВЕСКА ДЛЯ БОЛТОВ
1-слойная вертикальная несущая конструкция Y-образный профиль
ОБЛИЦОВКА ФАСАДОВ:
Алюминиевый композитный материал и алюминиевые и стальные кассеты
VMB-BZ2.1
ПОДВЕСНАЯ СИСТЕМА
2-слойная подконструкция U-образный профиль
ФАСАДНАЯ ОБЛИЦОВКА:
Алюминиевый композитный материал и алюминиевые и стальные кассеты
Дизайн и материал для облицовки фасада могут быть выбраны свободно: алюминиевый композитный материал, фиброцемент, керамогранит, армированный стекловолокном бетон, панели HPL (ламинат высокого давления), керамика, натуральный камень, монтажные плиты, многослойное стекло, алюминиевые и стальные листы или кассеты, гипсокартонные плиты, алюминиевый/стальной сайдинг, терракота или кирпич.
