Крепежные элементы и изделия фасадные

Мы являемся специалистами в области облицовки фасадов, производим металлические конструкции, профили, фасадные системы, и конечно комплектуем объекты крепежом «под ключ». К выбору фасадного крепежа необходим специальный подход, так как на фасадные конструкции используется определенный крепеж, прошедший испытания и зарекомендованный надежными производителями.

При сборке фасадной системы используется специальный крепеж: анкерные крепители и болты, химические анкера, заклепки, саморезы, уплотнительные ленты и прокладки.

Мы сами являемся производителями фасадных материалов высокого качества, которые используются для отделки фасадов и не только. Для фасада используется только надежный крепеж, что является залогом высокого качества монтажных фасадных работ и долговечности конструкции.

Мы продаем фасадный крепеж по лучшим ценам, на нашем складе всегда есть в наличии крепежные изделия. Наибольшее удобство для наших клиентов — закупать крепеж комплексно со всеми остальными фасадными материалами. Таким образом, удобство работы с нашей компанией в том, что мы поставляем крепежную продукцию высокого качества по очень разумным ценам в любые регионы России. Вы получите в короткие сроки любые объемы крепежных элементов и изделий для фасада.

Мы предлагаем широкий ассортимент фасадного крепежа. Основные виды крепежа, применяемого для монтажа фасадных систем.

Анкерный крепитель (дюбель и болт)

Анкерный крепитель (дюбель и анкер в комплекте) используется для монтажа кронштейнов к несущей стене здания через паронитовую или изолоновую прокладку. Этому виду крепежа уделяют особое внимание при выборе конструкции. Чтобы определиться с видами анкерных изделий необходимо провести испытания на объекте.

Специалисты нашей компании проводят испытания для Вас бесплатно, чтобы помочь подобрать правильный анкер или использовать химический. Выбор анкерного крепежа — это очень Важный процесс перед облицовкой фасада.

При стандартной схеме монтажа фасадной системы на ровную бетонную стену используются анкерные крепители из оцинкованной коррозийно-стойкой стали с шестигранной головой и с пластиковым дюбелем в комплекте. Размер анкера для наружной облицовки стандартно используется 10х100 мм. При этом распорная зона дюбеля должна быть не менее 50 мм.

Выбор анкерного крепителя

Выбор анкерного крепителя для фасадной системы требует тщательного подхода. В первую очередь от качества анкерного крепежа зависит надежность всей конструкции. И конечно выбор крепежа напрямую зависит от самой несущей стены.

Стены бывают из бетона, кирпича, дерева или различных бетонных или газосиликатных блоков, в том числе и пустотелых. Так что надо очень серьезным образом подойти к выбору анкерных крепителей. На фасаде могут применяться анкера с пластиковым дюбелем, металлические анкерные болты и даже химические анкера.

Анкерный дюбель-гвоздь с шестигранной головой и двойной распорной зоной предназначен для стен из различных материалов:

Кирпич полнотелый,
Бетон,
Газобетон,
Легкий бетон.
Блоки D-600

Специалисты сначала проводят осмотр несущих стен здания и принимают решение о типе использования анкеров, затем делают испытания на вырыв выбранных марок анкерных крепителей и дают экспертное заключение о возможности использования на данном фасаде нужного крепежа.

Распорный дюбель предназначен для фасадов зданий, для металлических конструкций (фасадных систем), состоящих из многих профилей. Удлиненная распорная часть дюбеля гарантирует максимальное закрепление анкера.

Простейший анкерный болт снабжен внутренней резьбой – его еще называют клиновым анкером. При монтаже анкер устанавливают в заранее приготовленное отверстие какой-либо бетонной конструкции, после чего забивают и затягивают гаечным ключом. Благодаря внутренней резьбе крепление разжимается, анкерный надежно фиксируется в гнезде. Затем ввинчивают крепежную деталь.

Надежность такого крепления позволяет использовать анкерный болт в различных вариантах крепежных конструкций и элементов. Огромное число разновидностей анкера позволяет монтировать его в пустотелый и сплошной бетон, кирпич или камень.

Саморезы для металлических конструкций

Саморезы – используются для крепления профилей фасадной системы, а также окрашенные саморезы используются для монтажа плит, облицовочных материалов к облицовочной конструкции. Они могут быть различного вида, размеров, длины и марок сталей, в зависимости для чего их выбирать.

Саморез по металлу со сверлом обеспечивает надежное крепление конструкции, путем соединения металлических профилей между собой.

Купить саморезы для фасада выгоднее всего у производителя фасадных материалов. Когда необходимо закупить фасадные материалы на объект, мы всегда даем рекмендации по крепеду и низкие цены. Таким образом можно сэкономить на доставке, а также получить консультацию специалиста при выборе крепежных элементов, которые используются для монтажа:

Металлоконструкций
Профлиста
Металлических кассет
Фасадных панелей
Металлического сайдинга
Фиброцементного сайдинга
Других облицовочных материалов

Мы предлагаем самые выгодные цены на крепеж, а также окрашиваем крепежные саморезы в цвет облицовочного материала на собственном производстве при необходимости.

Наша компания комплектует фасадные системы саморезами высокого качества и их надежность подтверждена соответствующими документами. Особое внимание уделяем качеству крепежа для фасадных конструкций.

Саморезы из нержавеющей и коррозийно-стойкой стали являются одним из самых распространённых видов крепежа и достаточно просты в применении. Такие саморезы всегда есть в наличии на нашем складе, так как пользуются спросом у пользователей.

При использовании саморезов по металлу, не требуется дополнительное сверление отверстий на поверхности. Саморез оснащен специальным сверлом, что обеспечивает отличное качество крепления, а также исключают проблему возможного повреждения металла сверлом.

Также можно отметить удобство крепежа такими саморезами по металлу, что позволяет быстро и качественно крепить металлические профили между собой. Нет необходимости использовать дополнительные элементы

, такие как шайбы, сверла, и другие.

При этом снижается количество операций на одно крепление, снижаются трудозатраты, а значит, повышается эффективность и скорость работы.

Для крепления фасадных систем предлагаем саморезы стандартного размера – 5,5х19 мм. Такие саморезы являются наиболее удобными и универсальными для фасадных систем под любые виды облицовки.

Мы продаем крепежные элементы и изделия по лучшим ценам, и предлагаем поставку крепежа комплексно со всеми остальными фасадными материалами. Таким образом, удобство работы с нашей компании в том, что мы поставляем крепежную продукцию высокого качества по очень разумным ценам в любые регионы России. Вы получите в короткие сроки любые объемы саморезов по металлу. Все наши нержавеющие, оцинкованные

крепежные элементы по металлу имеют необходимые сертификаты и прослужат гарантированно долго.

(Саморезы 4,2*32 со сверлом из высококачественной стали используется для монтажа фиброцементных плит. Окрашивается в цвет плиты по каталогу RAL.)

Заклепки для фасада

Для скрепления деталей фасадных систем при монтаже навесных вентилируемых фасадов применяются вытяжные заклепки. Заклепки для фасада используются стальные из оцинкованной стали, из нержавейки, а также окрашенные в различные цвета по каталогу RAL.

Купить заклепки удобнее всего у производителя фасадных материалов, при комплектации своего объекта, они рассчитываются исходя из объема остальных элементов, мы всегда даем рекомендации по выбору и количеству крепежных изделий

при комплектации объекта.

Мы изготавливаем металлические оцинкованные фасадные системы. В таких системах используются заклепки из коррозийно-стойких сталей – оцинкованной и нержавеющей. У заклепок используемых в фасадной системе существует несколько видов и они имеют не маловажное значение для самой конструкции, поскольку от качества и технических свойств заклепки напрямую зависит долговечность конструкции вентилируемого фасада.

Как показывает практика, для фасада необходимо использовать только проверенные заклепки, имеющие все необходимые испытания, сертификаты соответствия и Технические свидетельства, подтверждающие пригодность использования данных заклепок при монтаже металлической фасадной обрешетки.

В фасадной системе используются металлические элементы, профили, кронштейны, кляммеры и планки толщиной 1,2 мм., 2 мм., или 1 мм. Стандартные

размеры заклепок, которые применяются в данной системе:

4х8 мм.,
4х10 мм.,
4,8х10 мм.

Данный вид заклёпок имеет все необходимые характеристики для надежного крепления элементов фасадной системы.

Для крепления кляммеров к вертикальному профилю обычно применяются заклепки до 4 мм в диаметре, а длина такой заклепки используется 8-10 мм. Заклепка вытяжная сталь/сталь используется для монтажа кляммеров к фасадной обрешетке. Применяется при монтаже керамогранита. При необходимости может быть окрашена по каталогу RAL.)

Кроме того, заклепки применяются и для монтажа облицовочных плит (фиброцементных или асбестоцементных). Для них используются специальные вытяжные заклепки с втулкой, размером 4,8х21 с расширенным бортом – 14-16 мм. и оцинкованная втулка размером 6,7х10,8х0,7 мм. Дополнительно такие заклепки окрашиваются полимерно-порошковым покрытием по каталогу RAL в цвет облицовочной плиты.

Паронитовая прокладка

Паронитовые прокладки – используются как уплотнитель между несущим кронштейном и стеной здания.

Основное назначение паронита — изготовление герметизирующих паронитовых прокладок. Этот материал обладает:

высокой термостойкостью,
заполняют все неплотности при монтаже кронштейнов к стене,
создает герметичное соединение.

Паронит общего назначения — это асбестовый прокладочный материал, применяется для уплотнения соединений в условиях воздействия агрессивных сред, высоких температур и давления.

Паронитовые терморазрывные прокладки служат

для навесных вентилируемых фасадов для изоляции кронштейна от агрессивной среды, а также препятствуют выходу тепла из помещения наружу в холодный период, по другому их называют еще терморазрыв.

Размер паронитовой прокладки должен соответствовать размеру основания кронштейна, примыкающего к стене.

Существуют размеры паронитовой прокладки:

50х50 мм,
60х60 мм,
70х70 мм,
100*100 мм. и другие размеры.

Толщина паронита — 2 мм. Отверстие под анкерный крепитель 10Х100мм.

Применение терморазрывных (паронитовых) прокладок:

Паронитовая прокладка используется при монтаже фасадных систем из оцинкованной стали. Между стеной и кронштейном необходимо обязательно ставить паронитовую прокладку.

В первую очередь это позволит увеличить срок службы кронштейна, так как он не будет напрямую контактировать с несущей стеной здания и цинковый слой металла сохранится в целости и тем самым уменьшит процесс коррозии.

Паронитовые прокладки необходимо использовать на любых стенах, в не зависимости от того из какого материала она состоит (бетон, кирпич, блоки и др.)

Если вы заложили в свой проект усиленные кронштейны (ККУ) или межетажные кронштейны, то у них основание 80х90 мм., и паронит должен соответствовать размерам кронштейнов.

Уплотнительная лента EPDM используется при монтаже фиброцементных плит и асбестоцементных плит.

Стандартная ширина ленты:36 мм и 60 мм.

В основном крепеж, который мы предлагаем подойдет для фасадных и строительных компаний, но также его используют и в частном строительстве, например для облицовки загородного дома.

Удобство работы с нами в том, что мы предлагаем в комплексе облицовочные материалы и крепеж по оптимальным ценам. Вам не нужно переплачивать за доставку крепежа или искать его на рынке. Мы бесплатно рассчитаем для Вашего объекта необходимое количество крепежных элементов и доставим вместе с материалами для облицовки по лучшей цене на рынке.

Надежность крепежа и цены

Мы работаем только с проверенными производителями крепежных изделий. На каждом объекте для строительных и монтажных работ, как правило, нужно сразу несколько видов крепежных изделий, и какие именно выбрать элементы крепежа, а также исследовать все их технические характеристики может быть затруднительно. Наши специалисты не только помогут Вам определиться с выбором крепежа из огромного ассортимента, представленного на рынке, но также посоветуют нужного производителя и предложат низкие цены на необходимый товар.

Цены на крепеж для фасадных систем и для облицовки зданий вас приятно удивят, кроме этого комплексная поставка материалов для отделки фасада очень удобна и не требует дополнительных затрат на доставку. Мы продаем крепеж крупным и мелким оптом, и при приобретении крепежа оптом вы можете рассчитывать на значительные скидки, а также на дополнительные услуги при поставке товара на Ваши объекты.

Дополнительные разделы:

Крепежные элементы для вентилируемых фасадов зданий в Москве

Декоративным элементом фасадов зданий является облицовочный материал, который устанавливается с помощью крепежных элементов. Для того чтобы фасад прослужил долгое время, необходимо правильно подбирать крепежи, учитывать структуру и вес материала. Анкера, болтовые соединения, заклепки, дюбеля – это крепежные материалы, которые пользуются большим спросом. Применяют их в малоэтажном строительстве.

В строительных работах незаменимыми креплениями являются анкера. Они способны выдержать большую нагрузку и условия эксплуатации, только необходимо правильно подобрать деталь. Поэтому анкера представлены в большой номенклатуре, что позволяет выбрать нужный крепеж для любого объекта. Их используют для крепления несущих элементов каркаса к стене. Анкер состоит из двух частей: дюбеля, который произведен из морозостойкого пластика и стержня из нержавеющей стали или оцинкованный.

Для временного соединения элементов конструкции между собой используют болтовое соединение. Оно представляет собой деталь, состоявшую из гайки, болта и шайбы. Данный крепежный элемент для панелей выполнен из нержавеющей стали.

Крепеж для фасада по типу облицовки

Для постоянного соединения элементов фасада здания между собой используют крепеж для вентилируемого фасада, заклепки и саморезы окрашенные в цвет облицовочных панелей по RAL или NCS. Они позволяют закрепить конструкцию, даже если доступ к ней ограничен. Сегодня существует большой выбор заклепок, разных размеров и диаметра. Такой ассортимент крепежных элементов дает возможность решить конкретные технологические задачи. Заклепки произведены из нержавеющей стали А2/А2, поэтому гарантируют надежность и долговечность крепления. Разберём по классификации фасадный крепёж, в основном применяют:

Крепеж для фиброцементных панелей; применяется как фасадная вытяжная заклёпка 4,8*10мм – для крепления кронштейна и профиля, которая выполняет функцию жесткого соединения кронштейна несущего или усиленного с профилем как п=вертикальным так и горизонтальным+вертикальным в перекрёстной системе, помимо этого для установки облицовочных панелей из фиброцементных плит, следует заказать специальную заклёпку с широким бортиком 4,8*21 мм. , из нержавеющей стали а также комплект втулки под заклёпку из нержавеющей стали. Заклёпка окрашивается в цвет панелей порошковым покрытием по каталогу RAL, NCS или Московской палитре цветов.
Крепёж для металлокассет в подсистеме не отличается от фиброцемента, где в паре кронштейн+профиль также подходят вытяжные заклёпки 4,8*10, 4*10 или 4,8*12 мм. В качестве установочных крепежей самого облицовочного материала, установить металлокассету на профиль, как и алюминиевую панель или нержавеющую можно заклёпками окрашенными в цвет материала саморезами с EPDM прокладкой или нержавеющими саморезами по металлу (последний вариант самый затратный, и редко применяется за счёт затрат на крепёж из нержавеющей стали)
Крепеж в системах вентилируемых фасадов с отделкой из керамогранита применяется как потайной крепеж для керамогранита, анкера KEIL так и установка кляммеров заклёпкой 4*8 мм; 4*10 мм; где в случае с скрытым крепежом это очень затратно и порой не надежно за счёт состава керамогранитных плит, которые не всегда выдерживают просверливание с торцевой части и попросту раскалываются или выпадают, тем самым вариант крепления на кляммера хоть и не привлекателен со стороны эстетики, но вполне живёт в наше время, где установка кляммера на профиль с заклёпкой 4*8 мм. , самый распространенный вариант крепления облицовки
Крепеж других панелей по примеру и аналогии с приведенной в примере облицовки, мало чем отличается и будет иметь место по аналогичному креплению: к примеру установка кляммеров под терракоту в керамике или монтаж планки под клинкер будет происходить по схожему сценарию, установка композита на иклю+салазку на профиль или полку (шину) под камень, будет фиксироваться заклёпками 4*10 или 4,8*10 мм., как будет указано в проекте и спецификации с вытяжными заклёпками из нержавеющей стали.

Самый распространенный в фасаде принцип крепления это заклёпка вытяжная, ничего лучшего ещё не придумали в работе с вентфасадом, и нужно ли вовсе, все и так понятно!

Крепеж для утеплителя и ветрозащитной мембраны

Дюбель для теплоизоляции – это тип крепежного элемента, который используется для прикрепления изоляционного материала (пенопласта или минеральной ваты) к стене. Такой комплект крепежного материала может быть со стальным стержнем, который выдерживает вертикальные нагрузки или стержнем из металла и стеклопластика. И только грамотно выбрав дюбель для теплоизоляции можно говорить о прочности и долговечности фасадной системы в целом. Стоит разделить крепеж для утеплителя на три этапа по типу раскладки минеральной или базальтовой ваты, а также представить и понять схему раскладки утеплителя в один слой, в два слоя или с установкой поверх слоя теплоизоляции мембраны ветрозащитной и обязательно негорючей.

Рассмотрим все 4 варианта утеплителя и мембраны:

Первый вариант применения тарельчатых дюбелей для крепления утеплителя самый бюджетный и понятный, в расход на один пласт минеральной ваты или базальтовой пойдёт 5 штук тарельчатых дюбелей, размеры которых будут зависеть от толщины самой ваты, но не менее +50 мм. от толщины слоя с запасом на анкеровку самого дюбеля. Как правило к утеплителю 50 мм., устанавливают таарельчатый дюбель 100-120 мм., и по аналогии с другими утеплителями 100 мм., дюбель 160 мм., 150 мм., дюбель 200-230 мм., и так далее. Максимальный вынос тарельчатого дюбеля 350 мм. , остальные в продаже не встречались.
Второй вариант это крепление утеплителя в два слоя, где первый слой утеплителя устанавливаем в шахматном порядке на два-три дюбеля, а второй слой минеральной ваты устанавливаем поверх первого сверху на пять тарельчатых дюбелей с стальным гвоздем. Расход во втором варианте тарельчатых дюбелей на 40-45% выше чем с утеплением в один слой
Третий вариант установка поверх утепления ветрозащитной мембраны на тарельчатый дюбель добавляет дополнительно расход крепежа для теплоизоляции ещё на 2 штуки на м2 фасадных работ, где общая норма расхода в два слоя утепления с мембраной получится 9 шт/м2, что почти в два раза выше чем в варианте №1
Четвертый вариант установка утеплителя в один слой и поверх него мембраны, в данном случае мы приравниваем расход крепежа дюбеля тарельчатого к варианту номер два – 7 штук на м2 стены фасада

Другие материалы в этой категории: « Кронштейны для фасада Доборные элементы »

Наверх

Форма онлайн заказа вентфасада

Форма требует включения в браузере Javascript.

Крепеж для фасадной изоляции

ДЮБЕЛЬ ФАСАДНЫЙ

КРЕПЕЖ ДЛЯ ТЕПЛОИЗОЛЯЦИИ В СИСТЕМАХ ШТУКАТУРНЫХ ФАСАДОВ

В качестве фасадного дюбеля в системах «мокрого» типа используют специальные пластиковые тарельчатые дюбели в сочетании с распорным элементом. Тип фасадного дюбеля подбирается в зависимости от материала несущей стены, характеристик применяемой фасадной системы. Механический крепеж утеплителя осуществляется после приклеивания утеплителя к несущей стене. Основная задача фасадных дюбелей – обеспечить стабильное положение теплоизоляционной плиты, испытывающей ветровые, гидротермические нагрузки, а так же статическую нагрузку собственного веса.

КРЕПЕЖ ДЛЯ ТЕПЛОИЗОЛЯЦИИ В СИСТЕМАХ ВЕНТИЛИРУЕМЫХ (НАВЕСНЫХ) ФАСАДОВ

Крепеж теплоизоляционных плит в системах вентилируемых фасадов имеет некоторые особенности, по сравнению с вариантом штукатурных фасадов: Во-первых, вес конструкции гораздо ниже, за счет отсутствия штукатурного слоя и меньшего объемного веса утеплителя. Во вторых, основное действие ветровых нагрузок принимает на себя внешний отделочный слой, отнесенный от поверхности утеплителя. С другой стороны, теплоизоляция в вентилируемых фасадах не приклеивается к несущей стене. Как следствие, роль фасадного дюбеля в вентилируемых системах сводится к удержанию собственного веса утеплителя. Подбор фасадного дюбеля осуществляется с учетом типа несущей стены, плотности теплоизоляционного слоя (чем меньше плотность утеплителя, тем больший диаметр шляпки должен быть использован).

Основные требования, предъявляемые к фасадному дюбелю :

• Эластичность в сочетании с прочностью. В период межсезонных температурных колебаний, фасадные системы испытывают определенные динамические нагрузки, особенно заметные в системах штукатурного фасада. Применение жестких фасадных дюбелей ограничивает степень свободы системы, как результат – повреждение внешних штукатурных слоев, расшатывание и ослабление мест крепления.

• Низкая теплопроводность. Минимальная теплопроводность фасадного дюбеля снижает эффект мостов холода, делая теплосопротивление ограждающей конструкции более ровным по поверхности. Одним из факторов уменьшения теплопроводности дюбеля является наличие специальной ударопрочной термоизоляционной головки у распорного элемента.

• Химическая стойкость, антикоррозийная защита металлического распорного элемента . Влияние паров влаги, проходящих сквозь фасадную систему, конденсация в точке росы могут оказывать негативное влияние на металлические распорные элементы в конструкции фасадных дюбелей. В связи с этим, распорный элемент должен быть изготовлен из нержавеющей или оцинкованной стали, устойчивой к воздействию щелочной среды.

• Высокая адгезия поверхности шляпки дюбеля с наносимым армирующим слоем в штукатурных фасадах. Достигается применением специального рельефа на шляпке дюбеля.

РАСЧЕТ КОЛИЧЕСТВА ФАСАДНЫХ ДЮБЕЛЕЙ

Одним из основных назначений фасадных дюбелей в системе штукатурных фасадов является противостояние ветровой нагрузке. Соответственно, количество дюбелей на 1 кв.м подбирается в зависимости от высоты, близости места крепления к углам здания, особенностей места расположения объекта. В зависимости от вышеуказанных характеристик, расход фасадных дюбелей составит 4-8 штук на 1 м.кв.

МАРКА

ТИП

ПРИМЕНЕНИЕ

СТЕНА 1MH

Тарельчатый полимерный анкер с забивным металлическим распорным элементом с термоизоляцией

Материал: тарельчатый дюбель «Стена 1» выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищен термоизоляционной головкой из ударопрочного полиамида.

Назначение: крепления теплоизоляционных плит к ограждающей конструкции в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.

СТЕНА 1MT

Тарельчатый полимерный анкер с закручиваемым металлическим распорным элементом с термоизоляцией.

Распорный элемент имеет резьбовую часть для увеличения вырывных характеристик

Материал: тарельчатый дюбель Стена 1 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MS выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищен термоизоляционной головкой из ударопрочного полиамида.

СТЕНА 1PH

Тарельчатый полимерный анкер с забивным полимерным распорным элементом

Материал: тарельчатый дюбель Стена 1 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент PH выполнен из ударопрочного стеклонаполненного полиамида.

СТЕНА 2MH

Тарельчатый полимерный анкер с забивным металлическим распорным элементом с термоизоляцией.

Тарельчатый дюбель имеет рёбра ограничения глубины

Материал: тарельчатый дюбель Стена 2 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищен термоизоляционной головкой из ударопрочного полиамида.

Назначение: крепления теплоизоляционных плит к ограждающей конструкции в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором. Наилучшим образом подходит для крепления теплоизоляционных плит малой плотности.

Специалисты нашей компании, обладая богатым практическим опытом применения различных типов крепежных элементов, помогут Вам осуществить оптимальный выбор материала для Вашего проекта.

ОТПРАВИТЬ ЗАПРОС

ТАК ЖЕ ВАС МОЖЕТ ЗАИНТЕРЕСОВАТЬ:

• Утепление штукатурного фасада

• Утепление вентелируемого фасада

• Крепеж для кровельной изоляции

КРЕПЛЕНИЕ — VentFasad

Навесной вентилируемый фасад, это конструктор элементов состав которого определяют как вырывные испытания, так и основание здания, будь то монолит или полнотелый кирпич, пеноблок или стальная конструкция — где крепежи будут меняться, а фасадный профиль и расстановка направляющих будет зависеть от коэфициента КН. Крепежи вентилируемого фасада – подсистема или каркас конструктора, который состоит из материалов облицовки и крепежей для крепления облицовок к профилю направляющей вертикально или перекрёстно или в перекрытия, которые крепятся к несущему слою основания стены кронштейном с паранитовой прокладкой, фиксируются анкерами различного вылета, или к межэтажному перекрытию в зависимости от показателей в акте на вырыв. Система навесных вентфасадов монтируется по типу крепления с зазором не менее 40 мм, по которому циркулирует воздух между облицовкой каркаса и основанием здания, данная технология крепление выводя конденсат, а также влагу из конструкций подсистемы. Заказать крепление для фасадных систем, можно в Москве у компании «Оптима-Jurand Group»

Элементы подсистем Jurand

Фасадные крепления, элементы системы Jurand Group — позволяют вентилируемому фасаду получить необходимый вынос от основания, совместить различную облицовку – конструктив Jurand Group это различные кронштейнвы, несущие и рядовые, межэтажные кронштейны, сдвоенные и одинарные, направляющие и профиль различного сечения. Универсальность крепления подсистемы состоит в возможности применять как вертикальную подсистему так и перекрёстную, а также заменять крепление направляющих, в зависимости от высотности здания, и показателей на вырыв, это позволяет вовремя выполнять монтаж подсистемы в разумные сроки, решать проектные задачи, угодить архитектурным задумкам, решать конструкторские и другие задачи при отделке зданий и сооружений. Компания Jurand Group, имеет также разрешение на выполнение проектных работ по подсистеме, разрабатывает узлы крепления исходя из геометрической формы здания. Монтаж фасадной системы Jurand в строительных организациях не составит труда, по надобности предоставляем шеф монтаж систем Jurand.

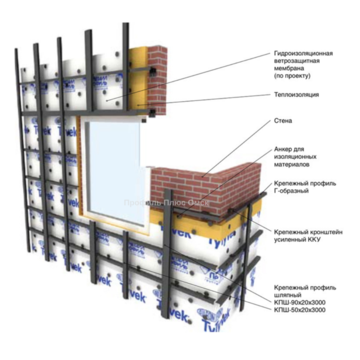

Крепление подсистемы вентфасада состав систем:

В основу вертикальной системы Jurand, мы распределили сразу три варианта крепления вертикальных направляющих, поэтому состав системы будет меняться, в зависимости от массы облицовочного материала, где основной каркас профилей будет схематично вертикальным или горизонтальным, данная система вентфасада стоит недорого, как правило из за металлоемкости, а при применении профлиста, листового материала, является явно доступной для строительного направления облицовки фасадов административных и производственных зданий, мало того монтируется и на сендвич панели с ТС Минстроя РФ, рассмотрим крепление и виды:

Jurand Стандарт — позволяет крепить любые облицовочные материалы, без потери несущей способности, с применением грамотных расчётов подконструкции и сертифицированных крепежей подсистемы

Jurand Лайт — обеспечивает недорогой каркас подсистемы, но позволяет выполнить фасадные работы за недорогую стоимость и выполнить качественные работы в срок

Вертикальная и горизонтальная разметка каркаса Jurand Лайт и Jurand Стандарт

Кронштейны рядовые КР, КН
Кронштейны оконные КО
Удлинитель доборный
Прокладки паранитовые
Профиль вертикальный основной Т образный, Г образный, С образный ( как для вертикальной так и для горизонтальной разметки)
Профиль угловой ГО
Крепление облицовки
Заклёпки фасадные 4*10, 4,8*10 (композит, кляммер, кассеты)
Саморезы с EPDM (кассеты)
Лента EPDM 36, 60, 80-110 мм.
Заклёпка широкая 21 мм. (фиброцемент)

Технология расхода комплектующих крепежа — без предварительных испытаний

Расход комплектующих фасадной подсистемы, на 1 м² вентфасада как правило не превышает от 2,5 до 5 кронштейнов (включая кронштейны оконные, крепление парапета) и 1,8- 2,5 метров направляющих для каркаса, крепежного фасадного профиля в зависимости от вырывных испытаний и размеров облицовочных материалов, размера фасада, при распиле и стыковке профиля следует предусмотреть зазо между направляющими. Расчёт типового вентилируемого фасада, 3х6 учитывая нормы расхода на 1 м² где расчет рядового кронштейна проходит по нагрузкам, количество кронштейнов берем 3,9 штук , направляющей 2,7 м/п с учетом запаса на оконные обрамления, возьмем также другой фасад 12*24 – 7 шт. и 5 м/п. Нужно также учитывать конструктив и размеры панелей, применяемые на фасаде, учесть фасадные элементы, проверить основание по периметру здания, в идеале разработать проект на фасад.

Невидимое крепление фасада с BEMO-BOND INVISIO

BEMO-BOND INVISIO

Инновация для невидимого крепления фасадного покрытия.

Идеальное крепление композитных панелей. Незаметно. Эстетично. Экономично.

INVISIO способствует круглогодичной, не зависящей от погодных условий обработке и возможности осуществления точной регулировки уже на стадии окончательного монтажа.

Система дает архитекторам и дизайнерам возможность использовать фасадные плиты очень больших размеров (до 6 000 мм x 2000 мм) и формировать поверхности соприкосновения практически незаметно. Обратное усиление плит не требуется. При этом фасадная система очень экономична.

Особенности навесной вентилируемой фасадной системы

Тепловое расширение плит происходит посредством скользящей подвески на рельсах. Поверхность соприкосновения может быть исполнена по периферии в том же оттенке фасадных плит и тем самым установлена надежно и долговечно. Разумеется, система BEMO-BOND INVISIO может также быть изготовлена с закруглением в больших радиусах. Благодаря этому в оформлении фасадов нет границ, поскольку возможны округления и сгибания с большим углом.

Качественные перфорированные исполнения и закрытые обрезные кромки, а также идеальные угловые и внутренние формы дополняют разнообразие дизайна фасада BEMO-BOND.

Видео о продукте

Вы можете найти все видео BEMO в нашем магазине видео или на нашем канале YouTube.

BEMO-INVISIO

BEMO-BOND INVISIO Референции

Авиационные работы Pilatus

Швейцария

Фото: Pilatus Aircraft Ltd / Strüby Concept AG

Архитектура:

Strüby AG

Продукт:

Стоячий шов BEMO N65-429/1.0, держатель стеклопластика и некоторые профили шляпки

Материал:

алюминий

Внешняя поверхность:

БЕМО-ФЛОН

Цвет:

Особый оттенок зеленого

Поверхность/Локация:

около 13 000 м²

Особенности:

Производство на месте с полосами стоячего шва длиной около 70,0 м; BEMO-BOND в особом золотом цвете

ÖBB реконструирует станцию Альтах

Австрия

Фото: ÖBB/Sailerbrothers

Архитектура:

остертаг ARCHITECTS ZT GmbH

Продукт:

Стоячий шов БЕМО

Материал:

алюминий

Внешняя поверхность:

лепнина

Цвет:

природа

Поверхность/Локация:

около 800 м²

Особенности:

8 вариантов ширины профиля: от N65-296 до N65-500.

Детский сад Франкенталя

Германия

Фото: Маркус Просвитц / vor-ort-foto.de

Архитектура:

hort + hensel GmbH

Продукт:

Плоская крыша БЭМО N65-400

Материал:

алюминий

Внешняя поверхность:

Лепнина с рисунком

Цвет:

природа

Поверхность/Локация:

740 м²

Особенности:

Односкатная крыша с фотовольтаикой

Carnal Hall at Le Rosey

Швейцария

Фото: Иван Баан.

Архитектура:

Bernard Tschumi Architects

Продукт:

Стоячий шов

Материал:

Алюминий

Внешняя поверхность:

пустой

Цвет:

естественный

Поверхность/Локация:

3.500 м²

Особенности:

Экстремальные конические трассы, включая специальные длины

ТЦ Альстерхаус, Гамбург

Германия

BEMO BOND

Продукт:

BEMO BOND

Материал:

Композитная панель 4 мм FR

Внешняя поверхность:

Анодированная поверхность

Цвет:

“Зеркальный эффект”

Особенности:

Округлые композитные панели для облицовки колонн, поставляемые в виде половин.

Башни Lorentz Leiden

Нидерланды

Foto: Scagliola Brakkee

Архитектура:

Neutelings Riedijk Architects

Продукт:

BEMO Стоячий фальц + Тепловая консоль

Материал:

Алюминий

Внешняя поверхность:

Алюминий натуральный

Цвет:

Elox Pale Umber + Flox Medium Champagne

Поверхность/Локация:

5400 м²

Особенности:

Фасад со стоячим фальцем на подконструкции термоконсоли

Детский Сад Breitengüßbach

Германия

Photo: Daniel Löb / vor-ort-foto.de

Архитектура:

Paptistella Architects

Продукт:

Картины стоячего фальца (кровля) и специальные трапециевдные профили (фасад)

Материал:

Алюминий

Внешняя поверхность:

BEMO FLON

Цвет:

RAL 3011

Поверхность/Локация:

121 м² – кровля и порядка 200 м² – фасад

Особенности:

Cпециальная панель с вариативной профиляцией и обработанной закрытой кромкой

Олимпийский Спорт-центр, Душанбе.

Таджикистан

Архитектура:

Моторин Валерий Вилеевич | ООО “Ростовгипрошахт”

Продукт:

Панели стоячего фальца и кассеты вентилируемого фасада

Материал:

Алюминий

Внешняя поверхность:

Алюминий Штукко натуральный и покрытие PVDF

Цвет:

Штукко натуральный алюминий, темно-серый RAL 8502 и темно-синий RAL 5009

Поверхность/Локация:

10.500 м²

Особенности:

Применена опорной профильной системой BEMO-TOP – и облицовкой BEMO-SMOOTH

Пожарная станция Zeutern

Германия

Архитектура:

Feigenbutz Architekten BDA Karlsruhe

Продукт:

BEMO стоячий фальц и BEMO-BOND

Материал:

Алюминий

Цвет:

BEMO SF RAL 9007, BEMO-BOND RAL7016

Поверхность/Локация:

800 м²

Особенности:

Кровля стоячего фальца + Фасад BEMO-BOND

Заправка Dorfen

Германия

Архитектура:

mitschelen & gerstl, Architekten Passau

Продукт:

Специальные панели и BEMO-BOND

Материал:

Алюминий

Внешняя поверхность:

Eloxal G30 для специальной панели + BEMO-FLON для FVP

Цвет:

Золотая бронза и светло-белый на BEMO-BOND

Поверхность/Локация:

600 м² специальная панель и 500 м² BEMO-BOND

Особенности:

BEMO-BOND и специальная трапеция

Спотр Центр В Блоне

Польша

Архитектура:

ALSTAL Grupa Budowlana Sp. Z o.o.

Продукт:

BEMO-MONRO

Материал:

Алюминий

Внешняя поверхность:

Покрытие PE (Полиэстер)

Цвет:

RAL9006

Поверхность/Локация:

2.700 м²

Особенности:

MONRO панеои изогнутые, выпуклые и вогнутые.

Библиотка Pietro Acclavio, Таранто

Италия

Архитектура:

Roberto d’Elia / Ing. Domenico Mancini

Продукт:

Bemo стоячий фальц N 65, конические картины и BEMO-MONRO

Материал:

Алюминий

Внешняя поверхность:

Алюминий+Патина анодированный

Цвет:

Серебро

Поверхность/Локация:

1.100 м²

Особенности:

С применением алюминиевой сварки TIG между фасадом и кровлей. Подконструкция выполнена с использованием системы BEMO COMBI.

Небоскреб Broadway 809, Нью Йорк

США

Архитектура:

ODA Architectures

Продукт:

Стоячий фальц N50-333 + N50-429 + N50-529

Материал:

Алюминий

Внешняя поверхность:

PVDF

Цвет:

Черный матовый

Поверхность/Локация:

2.000 кв. м.

Особенности:

Комбинация профилей стоячего фальца различной ширины.

Жилой комплекс “Glitne” в Умео

Швеция

Фото: Balticgruppen / Jason Starke Fotografie

Архитектура:

Архитектурное бюро BIG

Продукт:

фасадная система BEMO-BOND INVISIO +BEMO MONRO

Материал:

Алюминий

Внешняя поверхность:

BEMO FLON

Цвет:

Черный Графит Матовый

Поверхность/Локация:

1800 м² картины стоячего фальца + 150 m² BEMO-MONRO

Особенности:

Все окантовочные профили и кромки одного цвета. Оконные и балконные перегородки с “золотым” кружевом из меди “Nordic Royal”.

Корпоративное здание Flachstahl Werl

Германия

Фото: Фотостудия Siciliano GmbH/vor-ort-foto.de

Архитектура:

Инжиниринговая фирма Schülke Wiesmann

Продукт:

PRIMO клипсовый фасад

Материал:

Сталь

Внешняя поверхность:

Полеэстер PE

Цвет:

RAL 9006

Поверхность/Локация:

700 м²

Особенности:

Различные размеры сетки до 800 мм.

Аэропорт Манчестера

Великобритания

Архитектура:

Pascall & Watson

Продукт:

Стоячий фальц N65-400

Материал:

Алюминий

Внешняя поверхность:

Штукко натуральный

Поверхность/Локация:

20. 000 м²

Особенности:

Разработанная BEMO кровельная конструкция с длинной одного пролета до 9 м

Стадион Люблин

Польша

Фото: Bartosz Makowski

Продукт:

Стоячий фальц N65-500, BEMO-MONRO, перфорация Rv5-3

Материал:

Алюминий

Внешняя поверхность:

с покрытием

Цвет:

RAL 9006 (двусторонний)

Поверхность/Локация:

7.500 м²

Особенности:

Панели с двусторонним покрытием, перфорированные – фасадное решение.

Музыкальная Школа в Вентспилсе

Латвия

Фото: Uldis Steinberg (Merks Ltd.)

Архитектура:

haascookzemmrich STUDIO2050, Штутгарт

Продукт:

Стоячий Фальц N50-429, BEMO-BOND

Материал:

Алюминий

Внешняя поверхность:

Аномакс ультра матт

Цвет:

Анодированный – легкий золотистый

Поверхность/Локация:

5. 000 м² стоячий фальц, 3.500 м² BEMO-BOND

Особенности:

Карнизы и свесы – стоячий фальц с BEMO-TOP и BEMO-BOND.

Эллинг Haven Kakumäe, Таллинн

Эстония

Архитектура:

KAMP Arhitekt/Jan Skolimowski, Mari Arvisto

Продукт:

Стоячий фальц N50-429

Материал:

Алюминий

Внешняя поверхность:

гладкий

Цвет:

Алюминий белый

Поверхность/Локация:

6.100 м²

Особенности:

Радиус изгиба 950 мм. Гибка на стройплощадке.

Кампус Trivaux Garenne в Кламарте

Франция

Фото: SERGIO GRAZIA

Архитектура:

Gaëtan Le Penhuel architectes & associés

Продукт:

Стоячий Фалц N65-400 и BEMO-MONRO N65

Материал:

Алюминий

Внешняя поверхность:

Штукко состаренный

Поверхность/Локация:

5. 200 м²

Корпоративное Здание Müller Solar Epfendorf

Германия

Архитектура:

Дипл. Инж.. FH Johannes Bantle, свободный Архитектор

Продукт:

BEMO-BOND

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

RAL 9010, RAL 7016

Склад Sant’Orsola

Италия

Архитектура:

Margoni associati architecture-engineering s.r.l.

Продукт:

Стоячий Фальц N65-500

Материал:

Алюминий

Внешняя поверхность:

Полиэстер PE

Цвет:

RAL 7004, RAL 7022

Поверхность/Локация:

20.000 м²

Особенности:

Различные параметры кровельных пакетов, в зависимости от спец.требований к каждой части здания.

Корпоративное здание, TCL Консалтинг

Германия

Фото: Lais Holzbau + Architektur

Архитектура:

Holzbau Lais

Продукт:

BEMO-BOND INVISIO

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

RAL 9010

Поверхность/Локация:

400 m²

Офисное здание HEAD Акустик Ахен

Германия

Фото: Marc Rey / vor-ort-foto.de

Архитектура:

Beck + Blüm-Beck Architekten

Продукт:

BEMO-BOND

Внешняя поверхность:

BEMO-FLON

Цвет:

Анодированное Серебро / Дымчатое Серебро

Поверхность/Локация:

1.600 м²

Угле-погрузочный склад , Лондон

Великобритания

Архитектура:

Heatherwick Studios

Продукт:

BEMO стоячий фальц N65-400, BEMO-SMOOTH с BEMO-BOND

Материал:

Алюминий

Внешняя поверхность:

Штукко, BEMO-BOND с BEMO-FLON

Цвет:

Анодированный алюминий

Поверхность/Локация:

1200 м²

Особенности:

навесные фасадные панели по индивидуальному проекту, полный пакет BEMO Инжиниринг.

Корт No. 1 Уимблдон

Великобритания

Фото: Prater Ltd.

Архитектура:

KSS

Продукт:

Стоячий фальц N65-400, конические

Материал:

Алюминий

Внешняя поверхность:

PVDF2

Цвет:

RAL 6007

Поверхность/Локация:

7.000 м²

Особенности:

Подконструкция BEMO FLEX. для внутренней “чаши” для облицовки облицовки использован BEMO-TOP в качестве опоры кассет. Полный инженерный пакет BEMO.

Феррари Vösendorf

Австрия

Фото: Mili Martinez-Flener/vor-ort-foto.de

Архитектура:

Götz Seidel & Atmos Architekten ZT OG

Продукт:

фасадная система BEMO-BOND INVISIO

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

аналог RAL 9007

Поверхность/Локация:

630 м²

Раскопки Гебли Тепе

Турция

Кровля над археологическим памятником культурного наследия

Продукт:

Стоячий фальц N65-400, коническе

Материал:

Алюминий

Внешняя поверхность:

HDP покрыие

Цвет:

Алюминий натуральный – HDP золото

Поверхность/Локация:

2. 400 м²

Особенности:

с внутренним флисом SILENT-AC.

Корпоративное здание, Гаммертинген

Германия

Foto: SkyImage.de/vor-ort-foto.de

Архитектура:

Joachim Bosch, Альбштадт

Продукт:

SF 65-400, SF 65 конические

Материал:

Алюминий

Внешняя поверхность:

PVDF

Цвет:

красный

Поверхность/Локация:

1.000 м²

Аэропорт Стамбула

Турция

Продукт:

Стоячий фальц N65-500, конический

Материал:

Алюминий

Внешняя поверхность:

PVDF

Поверхность/Локация:

420.000 м²

Площадка для мероприятий и выставочный центр Messe Freiburg

Германия

Архитектура:

I+R Gewerbebau Lauterrach Österreich, Wöhr heugenhauser Architekten München

Продукт:

фасадная система BEMO-BOND INVISIO

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

sim. RAL 9010

Особенности:

Частично изогнутый

Пассажирский Таможенный Терминал Гонконг

Китай

Продукт:

Стоячий Фальц

Материал:

Алюминий

Внешняя поверхность:

PVDF3

Поверхность/Локация:

39.000 м²

Особенности:

Производство целых сегментов крыши осуществлялось в заводских цехах благодаря близлежащему аэропорту Гонконга.

Студенческое общежитие, Кассель

Германия

Продукт:

Специальные панели

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

Бронза металик, аналог RAL 6002, аналог RAL 6018

Поверхность/Локация:

900 м²

Особенности:

Использовалась наша опорная конструкция без мостиков холода.

Теннисный корт Triesen

Лихтенштейн

Фото: Andy Heinrich/vor-ort-foto.de

Продукт:

Стоячий Фальц N65-400

Материал:

Алюминий

Цвет:

RAL 9007

Поверхность/Локация:

3.000 м²

Особенности:

Реконструкция теннисного зала с изогнутыми швами.

Аквапарк, Лангернхаген

Германия

Фото: Claus Kirsch/vor-ort-foto.de

Продукт:

облицовка BEMO-BOND и стоячий фальц SF N65-400

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON, PE

Цвет:

аналог RAL 9010

Поверхность/Локация:

560 м² BEMO-BOND, 2.000 м² Стоячий фальц

Особенности:

Кровля и фасады в одном цвете.

Абдали Мол, Оман, Джордан

Джордан

Foto: Petra Aluminium Company

Архитектура:

Laceco Architects & Engineers

Продукт:

Панели стоячего фальца SF N65-400 конические, перфорированные, выгнутые

Материал:

Алюминий

Внешняя поверхность:

PVDF

Цвет:

sim. RAL 9007

Поверхность/Локация:

3700 м²

Особенности:

перфорированный фасад Rv6-9.

Железнодорожный вокзал в Астане

Казахстан

Foto: Emre Dorter

Архитектура:

Tabanlioglu Architects

Продукт:

Панели стоячего фальца SF N65-400

Материал:

Алюминий

Внешняя поверхность:

PVDF

Цвет:

sim. RAL 9007

Поверхность/Локация:

33.350 м²

Особенности:

длинна одного профиля свыше 86 м.

Конгресс Центр в Астане

Казахстан

Архитектура:

Adrian Smith + Gordon Gill, Chicago

Продукт:

картины стоячего фальца SF N65-400, конические

Материал:

Алюминий

Внешняя поверхность:

Штукко, PVDF

Цвет:

sim. RAL 9007

Поверхность/Локация:

19.000 м²

Особенности:

Картины стоячего фальца с клип-рельсой BEMO-TOP rail для крепления декоративной облицовки.

Когресс Центр Баку

Азербайджан

Фото © Elena Odareeva | Dreamstime.com

Архитектура:

Coop Himmelb(l)au

Продукт:

Картины стоячего фальца SF N65-400

Материал:

Алюминий

Внешняя поверхность:

Штукко натуральный, BEMO-FLON

Цвет:

Штукко натуральный, RAL 7037

Поверхность/Локация:

18.000 м²

Особенности:

кровельная конструкция BEMO-SMOOTH с рельсой BEMO-AKKORD.

Автоклав Amstetten

Австрия

Продукт:

стоячий фальц BEMO-MONRO

Материал:

Алюминий

Внешняя поверхность:

Цвет:

RAL 9006

Поверхность/Локация:

1. 000 м2

Автоклав Bitburg

Германия

Продукт:

Стоячий фальц BEMO-MONRO, подсистема BEMO DOME

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

RAL 9011

Поверхность/Локация:

715 м2

Автоклав Ebermannstadt

Германия

Продукт:

BEMO-MONRO

Материал:

Алюминий

Корпоративное здание, Айслинген

Германия

Фото: Liebrich/vor-ort-foto.de

Архитектура:

Rolf Loew

Продукт:

избранные профиль

Материал:

Steel

Цвет:

sim. RAL 7021

Особенности:

Специальный профиль, индивидуально разработанный по запросу клиента

Корпоративное здание Эпиннген

Германия

Фото: Ralf Seidel/vor-ort-foto. de

Архитектура:

Wolf System GmbH

Продукт:

система BEMO-BOND INVISIO

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

анаолг RAL 9010, аналог RAL 7016

Поверхность/Локация:

700 м²

Здание компании Фрайберг-на-Неккаре

Германия

Продукт:

Вставная панель

Материал:

Алюминий

Цвет:

sim. RAL 9010

Здание компании Хольцмаден

Германия

Продукт:

Вставная панель

Материал:

Алюминий

Цвет:

sim. RAL 9010, sim. RAL 9002

Поверхность/Локация:

790 m²

Здание Компании Laichingen

Германия

Фото: Walter G. Allgöwer/vor-ort-foto.de

Архитектура:

Ott Architekten Laichingen

Продукт:

панели стоячего фальца, перфорированные

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

NCS 1002-B, NCS 2010-B10G, RAL 9006

Поверхность/Локация:

1.000 м²

Корпоративное здание Леонард Молл Бетонверке Бибесхайм

Германия

Фото: Melanie Bauer/vor-ort-foto.de

Архитектура:

müller&schewerda architekten

Продукт:

фасадная система PRIMO clip-on

Материал:

Сталь

Внешняя поверхность:

Цвет:

sim. RAL 9016

Поверхность/Локация:

640 м²

Здание Компании Straubing

Германия

Фото: German Popp/vor-ort-foto. de

Архитектура:

Архитектурное бюро Obermeyer

Продукт:

BEMO-BOND

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

sim. RAL 9010

Поверхность/Локация:

5.000 м²

Особенности:

Closed edges, parapet formation, gate edging.

Аэропорт Загреба

Хорватия

Архитектура:

IGH d.d. & Neidhardt arhitekti d.o.o. & Kincl d.o.o.

Продукт:

Картины стоячего фальца BEMO-MONRO, подконструкция BEMO DOME и BEMO FLEX

Материал:

Алюминий

Внешняя поверхность:

Штукко натуральный

Поверхность/Локация:

32.900 м²

Особенности:

Полное производство BEMO-MONRO на строительной площадке.

Общественный центр “Опыты” Ландау

Германия

Фото: vor-ort-foto

Архитектура:

Krampulz Meyer Architekten, Штутгарт

Продукт:

Гофрированный профиль 42-160, перфорированный RV 5-8

Материал:

Алюминий

Внешняя поверхность:

Цвет:

sim. RAL 9006

Поверхность/Локация:

1.900 м²

Особенности:

Теплоизоляция ламинированная в светло-зеленый.

Общественный центр, Мюнхен

Германия

Фото: Benjamin Wild/vor-ort-foto.de

Архитектура:

Keil, Stoll & Partner, Architekten & Ingenieure

Продукт:

панели BEMO-BOND, стоячий фальц SF N65-400

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

легкая позолота

Поверхность/Локация:

1.500 м²

Особенности:

кровельная подсистема BEMO-SMOOTH.

Ледовая арена Алма-Аты

Казахстан

Фото © Vladimir Fomin | Mikl Starshov | Dreamstime.com

Архитектура:

Эсим Мамонов

Продукт:

SF N65-400, conical, BEMO-MONRO

Материал:

Алюминий

Внешняя поверхность:

Штукко натуральный

Поверхность/Локация:

21. 000 м²

Молодежный центр Святого Иоганна в Тироле

Австрия

Foто: Architektengruppe P3 Ziviltechniker GmbH

Архитектура:

Architektengruppe P3 Ziviltechniker GmbH

Продукт:

Трапециевидный профиль 40-100 перфорированный Rv 5-8

Материал:

Алюминий

Внешняя поверхность:

Coil coated

Цвет:

AnoMax ultra matt similar Anodized Autumn

Поверхность/Локация:

750 м²

Рынок Барн Хальштадт

Германия

Фото: Architekturfotografin Anke Müllerklein

Архитектура:

Schettler Architekten

Продукт:

Стоячий фальц SF N65-600 без внутренних ребер жесткости

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

терракот T5

Особенности:

Адаптация геометрии картин стоячего фальца к геометрии фасада.

Спортивный зал PSV Зальцбург

Австрия

Фото: Peter Heimpel/vor-ort-foto.de

Продукт:

Стоячий фальц SF N65-400

Материал:

Алюминий

Внешняя поверхность:

Цвет:

sim. RAL 9007

Поверхность/Локация:

1.800 м²

Особенности:

Отремонтирован с использованием конструкции крыши BEMO-SOFT и арочных изогнутых картин.

Здание школы Целле

Германия

Фото: Jana Markwort/vor-ort-foto.de

Продукт:

BEMO Box Panel

Материал:

Алюминий

Внешняя поверхность:

Цвет:

3 различных оттенка зеленого

Поверхность/Локация:

760 м²

SOS Детская Деревня Вильгельмсхафен

Германия

Фото: S+T Fassaden GmbH

Архитектура:

Thalen Consult GmbH

Продукт:

Трапециевидный профиль 35-207, гофрированный профиль 42-160 перфорированный

Материал:

Алюминий

Внешняя поверхность:

BEMO-FLON

Цвет:

sim. RAL 6018 and 7022

Поверхность/Локация:

1.100 м²

Особенности:

Трапециевидный профиль, как основание и перфорированный профиль, установленный поверх.

Спорт Зал Берлин

Германия

Фото: Klemens Ortmeyer

Архитектура:

ALTEN ARCHITEKTEN

Продукт:

Стоячий фальц SF N50-429

Материал:

Алюминий

Внешняя поверхность:

Штукко шаблон

Поверхность/Локация:

3.500 м²

Особенности:

Crowning with different, narrow radii.

Научно-технический центр Зайберсдорф

Австрия

Фото: SH-Systembau GmbH

Архитектура:

Vasko & Partner Ingenieure ZT GmbH

Продукт:

PRIMO clip-on фасад

Материал:

Сталь

Внешняя поверхность:

Цвет:

4 различные цвета RAL

Поверхность/Локация:

2. 600 м²

Особенности:

10 различных размеров сетки были использованы.

Вэй-у-ин Центр искусств, Тайвань

Тайвань

Foto: Mit freundlicher Genehmigung der CK-Gruppe

Архитектура:

Mecanoo Architecten, Delft

Продукт:

Стоячий фельц BEMO-MONRO, подсистема BEMO FLEX

Материал:

Алюминий

Внешняя поверхность:

PVDF

Цвет:

sim. RAL 7035

Поверхность/Локация:

31.000 м²

Особенности:

Картины стоячего фальца свободной формы с экстремальными прогонами BEMO-MONRO.

Мото Услуги, Регби

Соединенное Королевство

Архитектура:

Робертс Лимбрик

Продукт:

Профили со стоячим фальцем N65-400

Материал:

Алюминий

Внешняя поверхность:

1,2 мм лепнина с тиснением

Поверхность/Локация:

ок. 2.000 м²

Особенности:

Участок закатан на уровне карниза.

Скрытый крепеж – CF – Фасадные панели зданий

› ‹

Скрытое крепление (CF) Обзор системы

Преимущества системы CF

Подчеркните лаконичность и красоту панелей, спрятав точки крепления
Идеально подходит для крупноформатных панелей или досок, установленных на сплошных стенах
Заводское изготовление любого размера, дизайн 48” x 96 дюймов в виду
Три типа панелей: класс A-285, класс A, класс B
Сборка, соответствующая стандарту NFPA 285, с использованием панелей класса A-285 толщиной 10 мм
Одобрение продукта во Флориде с использованием панелей класса A толщиной 10 мм, FL40276
Сертификат UL с использованием панелей класса A-285 толщиной 10 мм
Доступен сертификат FSC® (FSC-C115183)

Рынки, которые мы обслуживаем

Архитектурный дизайн

Дизайн Сборка

Обновление/обновление

Предпочтительный отечественный производитель

Соответствие NFPA 285

Панели Stonewood толщиной 10 мм, класс A-285, прикрепленные с помощью системы CF, получили сертификат соответствия для испытаний на огнестойкость NFPA 285. Узнайте больше о конфигурации и деталях.

Дизайнерское предложение

Размеры панели CF

Толщина	Размер панели перед изготовлением	Вес на панель	Вес на кв. фут.
3/8 дюйма	48 x 96 дюймов	86 фунтов	2,69 фунта/кв. фут.
1/2 дюйма	48 x 96 дюймов	115 фунтов	3,59 фунта/кв. фут.

Стыки между панелями

Для скрытой системы (CF) минимальное расстояние 3/8″ должно быть
поддерживается между досками, чтобы приспособиться к гидротермическому движению.

Обзор деталей

Технические ресурсы

+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее
+Подробнее
Подробнее

Крепежные решения для тыловых вентилируемых фасадов

Показывай меньше Показать больше

В вентилируемом фасаде крепежные решения EJOT обеспечивают надежное соединение всех компонентов системы друг с другом.

Чистая и быстрая установка

Просмотр

JF3-LT-2-5.

5 KD12

SDF-KB-10H/M8

Фасадные анкеры

Для фасадных опорных профилей со стальными стержнями

Просмотр

GRIPPER Дюбель для всех стен

Пластиковые заглушки

Просмотр

JT3-3-5.

Основной принцип вентилируемых фасадов с дождевым экраном основан на системах подрамников для передачи нагрузок от фасада на нижележащую подконструкцию здания.

Эти системы обычно состоят из

настенных держателей (например, L-образных держателей или термооптимизированных решений)
несущие части (например, вертикальные профили или горизонтальные профили)
крепежные детали (например, застежки или профили) и
(например, зажимы или анкеры с подрезкой).

В зависимости от требований проекта системы могут быть адаптированы для обеспечения, например, скрытое крепление, сокращение тепловых мостов или специальные решения для различных материалов.

Видимое крепление фасадных панелей

Наиболее экономичным способом крепления облицовочных материалов к вентилируемому фасаду является открытое крепление.

Для наружных и прямых неподвижных фасадов fischer предлагает различные системы, которые в основном состоят только из вертикальных элементов подрамника. Составными частями вертикального уровня являются настенные держатели и вертикальные профили, а также необходимые соединители и крепления. Кроме того, частью систем являются различные решения для прямых фиксированных фасадных панелей, например, заклепки, саморезы или хомуты.

Открытые системы определяются их видимыми точками крепления на передней стороне фасада, вызванными, например, заклепки или хомуты.

Несмотря на то, что эта система менее привлекательна внешне, она имеет огромное преимущество в виде короткого времени установки благодаря простоте системы. Это обстоятельство, с одной стороны, и экономия материалов, с другой стороны, делают эту систему очень экономичной.

Преимущества открытых фасадных систем:

Быстрый и простой монтаж фасадных панелей.
Обеспечивает оптимизированную конструкцию теплового моста за счет добавления термостопов для отделения настенных держателей от основания здания или за счет выбора специальных стен, отвечающих различным стандартам энергоэффективности, таким как сертификаты пассивного дома.
Гибкая конструкция благодаря фиксированным и подвижным точкам.
Для полостей от 85 до 350 мм + материал панели.
Выступ настенного держателя от 40 до 320 мм.
Возможна компенсация конструктивных допусков до 30 мм.

ATK 100 + заклепка/винт

Открытый крепеж для легких облицовочных материалов или фасадных панелей меньшего размера.

ATK 100 представляет собой подрамную систему для наружного крепления фасадных панелей с помощью заклепок или винтов.

Система обычно состоит из настенных держателей, вертикальных профилей, соединительных элементов и креплений. Доступно несколько вариантов настенных держателей, предлагающих наиболее подходящее решение для индивидуальных требований проекта в отношении характеристик нагрузки и теплового КПД. Помимо стандартного алюминиевого L-образного настенного держателя FLH, существуют термооптимизированные продукты ZeLa, ZeLa Click и кронштейн из нержавеющей стали FLH R, а также специальный ATK 601 для ремонта. FAZ II или фиксация рамы SXRL.

Система также включает вертикальные профили для передачи нагрузок. Они соединяются с настенными держателями с помощью специальных заклепок или саморезов. Как и в случае с настенными держателями, для вертикальных профилей доступны различные геометрии и размеры.

Для крепления фасадных панелей к вертикальным профилям можно использовать заклепки или винты, которые можно приобрести у поставщика облицовочного материала. Чтобы сделать фасад более привлекательным, заклепки могут быть окрашены в цвет панели.

Типичными материалами фасадных панелей для такого типа систем являются фиброцемент, HPL или ACM.

Систему ATK 100 также можно использовать в качестве базовой системы для других систем, таких как ATK 100 KL или ATK 103.

ATK 100 KL

Зажимное решение для наружного крепления более легких облицовочных материалов или фасадных панелей меньшего размера.

ATK 100 KL — это система наружного крепления с помощью специальных фасадных зажимов. Он основан на подрамной системе ATK 100, состоящей из настенных держателей и вертикальных профилей. Кроме того, зажимные элементы крепятся к вертикальным профилям и удерживают панели на месте. Для каждой секции фасада (например, стыка или проема) имеются подходящие типы хомутов. Зажимы также адаптированы к различной толщине облицовочного материала. 9№ 0009

Для более привлекательного вида фасада зажимы могут быть окрашены в соответствующий цвет панели, чтобы сделать их менее заметными.

Типичными материалами фасадных панелей для такой системы являются керамическая плитка, фиброцемент или HPL.

ATK 102

Зажим для наружного крепления фасадных панелей, а также для скрытого крепления терракотовых панелей.

ATK 102 – это система наружного крепления с помощью специальных фасадных зажимов. Он основан на настенных держателях ATK 100 и вертикальном профиле ATK 102, который специально разработан для вставки и установки зажимов ATK 102 для крепления фасадных панелей. Здесь фасадные панели закреплены на видном месте на краю панели. Для щелевых материалов, напр. специальная терракота, зажимы также могут быть скрыто установлены в стыках панелей.

Имеются различные варианты хомутов для различных применений (например, стыков, проемов), а также для различных материалов облицовки.

Типичными материалами фасадных панелей для такой системы являются керамическая плитка, фиброцемент или HPL.

Крепеж для заднего крепления фасадных панелей | ДИБт

Z = новое решение | E = дополнение | Ä = поправка | V = обновление | G = действует до
Заинтересованный субъект	Заявитель	№ решения	Срок действия из/в
Rückseitige Befestigung von Fassadenplatten Cembrit Patina Original mittels KEIL Hinterschnittanker KH	Сембрит Холдинг А/С Gasvaerksvej 24, 1 этаж 9100 АЛЬБОРГ ДЕНЕМАРКА	“> З-21.9-1822	Я: 07.05.2021 Г: 05.02.2026
Rückseitige Befestigung von Betonwerksteinplatten mittels fischer Zykon-Plattenanker FZP II auf IBT Unterkonstruktion	ИБТ ГмбХ Ин дер Трифт 10 56743 Тюр	З-21.9-2007	Я: 20. 09.2021 Г: 28.09.2026
Rückseitige Befestigung von “Eternit Fassadentafel Equitone” mittels Хинтершниттанкер “Терго+”	fischerwerke GmbH & Co. KG Клаус-Фишер-Штрассе 1 72178 Вальдахталь	З-21.9-2051	Я: 07.05.2021 Г: 20. 01.2023
Rückseitige Befestigung von betoShell-Fassadenplatten mittels fischer Zykon-Plattenanker FZP II на Unterkonstruktionen	Hering Bau GmbH & Co. KG – Systeme Нойлендер 1 Хольцхаузен 57299 Бурбах	З-21.9-2072	Я: 20.09.2021 Г: 30.09.2026

Заинтересованный субъект	Заявитель	№ решения	Выпущено
Анкер с подрезкой KEIL KH для фасадных панелей из керамогранита	KEIL Befestigungstechnik GmbH Им Ауэль 42 51766 Энгельскирхен ГЕРМАНИЯ	“> ЭТА-03/0055	01.01.2015
панельный анкер fischer-Zykon FZP(-W)	fischerwerke GmbH & Co. KG Клаус-Фишер-Штрассе 1 72178 Вальдахталь ГЕРМАНИЯ	ЭТА-05/0266	20.02.2017
Анкер с подрезкой KEIL KH для панелей обшивки из стеклофибробетона “fiberC”	Ридер Фазербетон-Элементе ГмбХ Бергштрассе 3а 83059 Колбермур ГЕРМАНИЯ	“> ЭТА-06/0220	08.02.2016
Анкер с подрезкой KEIL KH	KEIL Befestigungstechnik GmbH Ольпенер Штрассе 13а 51766 Энгельскирхен ГЕРМАНИЯ	ЭТА-06/0253	21.06.2021
Анкер с подрезкой Mosa KEIL для керамогранита Royal Mosa	Mosa Facades bv Меерссенервег 358 6224 АЛЬ МААСТРИХТ НИДЕРЛАНД	“> ЭТА-09/0348	12.03.2018
панельный анкер fischer-Zykon FZP II	fischerwerke GmbH & Co. KG Клаус-Фишер-Штрассе 1 72178 Вальдахталь ГЕРМАНИЯ	ЭТА-11/0145	09.06.2022
Анкер с подрезкой Eternit Tergo для фасадных панелей Eternit EQUITONE	Этернит ГмбХ Им Брейтшпиль 20 69126 Гейдельберг ГЕРМАНИЯ	“> ЭТА-11/0409	29.11.2016
панельный анкер fischer-Zykon FZP II T для керамогранита Royal Mosa	fischerwerke GmbH & Co. KG Клаус-Фишер-Штрассе 1 72178 Вальдахталь ГЕРМАНИЯ	ЭТА-11/0465	14.12.2016
Анкер HI-MACS-Undercut для фасадных панелей HI-MACS тип: S728 CE MED Alpine White	LG Hausys Europe GmbH Лионер Штрассе 15 60528 Франкфурт-на-Майне ГЕРМАНИЯ	“> ЭТА-12/0583	12.01.2018
Анкер с подрезкой Rathscheck KEIL для гофрированного бруса Rathscheck	Rathscheck Schiefer und Dach-Systeme ZN der Wilh. Верхан КГ Нойс ул.-Барбара-Штрассе 3 56727 Майен-Катценберг ГЕРМАНИЯ	ЭТА-13/0332	26. 08.2021
Анкер с подрезкой Corian KEIL KH для фасадных панелей Corian EC, тип: “Glacier White”	Дюпон де Немур (Бельгия) BVBA Антон Спинойстрат 6 2800 МЕХЕЛЕН БЕЛЬГИЯ	ЭТА-13/0377	08.06.2018
Анкер с подрезкой KEIL KH для керамогранита “Casalgrande Padana”	Казальгранде Падана спа Виа Статале 467N 73 42013 КАЗАЛЬГРАНДЕ (РЕ) ИТАЛЬЯНСКИЙ	“> ЭТА-14/0470	01.01.2015
ТУФ-С	SFS Group Schweiz AG Розенбергзауштрассе 10 CH – 9435 Хербругг ШВЕЙЦ	ЭТА-15/0476	01.06.2022
Орех	Специальная вставка Виа Монфальконе 144 10136 ТУРИН ИТАЛЬЯНСКИЙ	“> ЭТА-15/0615	19.09.2016
Анкер с подрезкой KEIL KH для “Фасадных панелей STARON”	LOTTE Advanced Materials Europe GmbH Кёльнер Штрассе 12 65760 Эшборн ГЕРМАНИЯ	ЭТА-16/0091	30.03.2017
Анкер с подрезкой KEIL KH для керамогранита “CERASHIELD”	CERAMAX Deutschland GmbH Георгштрассе 38 30159 Ганновер ГЕРМАНИЯ	“> ЭТА-16/0096	09.02.2016
Анкер с подрезкой FibreCem Keil для фасадных панелей FibreCem	FibreCem Deutschland GmbH Ломенер Штрассе 15 01833 Поршендорф ГЕРМАНИЯ	ЭТА-16/0097	08.02.2018
fischer FZP-G-Z для заднего крепления стеклокерамики structuran	МАГНА Натурштайн ГмбХ Straße der Einheit 18 06179 Тойченталь ГЕРМАНИЯ	“> ЭТА-16/0302	30.01.2017
Анкер с подрезкой KEIL KH для керамогранита “Laminam”	Спа Ламинам Виа Гиарола Нуова, 258 41042 ФЬОРАНО МОДЕНЕЗЕ (Миссури) ИТАЛЬЯНСКИЙ	ЭТА-16/0317	29.04.2016
ХСУ-Р	Hilti Aktiengesellschaft 9494 ШАН ФЮРСТЕНТУМ ЛИХТЕНШТЕЙН	“> ЭТА-16/0784	13.03.2019
Анкер с подрезкой Keil для фасадных панелей Swisspearl	ЭТЕРНИТ ОСТЕРРАЙХ ГМБХ Этернитштрассе 34 4840 ФОКЛАБРУК Австрия	ЭТА-16/0890	08.10.2018
KRION Keil для фасадной панели KRION LUX	Группа компаний Porcelanosa Тележка Nacional, 340 12540 ВИЛА-РЕАЛЬ, КАСТЕЛЬОН ИСПАНИЯ	“> ЭТА-16/0979	05.12.2017
K-Fix для фасадной панели KRION LUX	Бутек Билдинг Технолоджи С.А. Группа компаний Porcelanosa Cтра. Вила-реал – Пуэбла-де-Аренсосо (DV-20), 2,5 км 12540 ВИЛА-РЕАЛЬ, КАСТЕЛЬОН ИСПАНИЯ	ЭТА-17/0387	22. 11.2017
HAZ Metal – Анкер с подрезкой HB-11	HAZ Metal Deutschland GmbH Альфред-Циппе-Штрассе 1 97877 Вертхайм ГЕРМАНИЯ	ЭТА-17/0402	20.08.2020
Анкер с подрезкой Swisspearl Keil для фасадных панелей Swisspearl компании Eternit (Swiss) SA	Этернит (Швейцария) АГ Этернитштрассе 3 8867 НИДЕРУРНЕН ШВЕЙЦ	“> ЭТА-17/0536	07.12.2018
Анкер с подрезкой Panaria KEIL KH	Panariagroup Industrie Ceramiche S.p.A. через Панария бассан н. 22/А 41034 ФИНАЛ ЭМИЛИЯ (Миссури) ИТАЛЬЯНСКИЙ	ЭТА-18/1109	14.01.2019
ЕС-Е 11×12 А4; ЕС-Е 11×15 А4; ЕС-Е 13х15 А4	EJOT Baubefestigungen GmbH Ин дер Стоквизе 35 57334 Бад-Лаасфе ГЕРМАНИЯ	“> ЭТА-19/0128	13.05.2020
Анкер с подрезкой Neolith KEIL KH	THESIZE SURFACES S.L. Ками Фондо Supoi8 C/Delis Iberes, 31 12550 АЛМАСОРА/АЛМАЗОРА ИСПАНИЯ	ЭТА-19/0547	07.10.2019
Анкер с подрезкой Primero KEIL KH	Примеро-Шифер ГмбХ Нескоттен 5 51688 Випперфюрт ГЕРМАНИЯ	“> ЭТА-20/0227	26.08.2021
Анкер с подрезкой Iris KEIL KH	PORCELAINGRES GmbH Ирисштрассе 1 03226 Ветшау ГЕРМАНИЯ	ЭТА-20/0456	29.06.2020
Анкер с подрезкой Infinity KEIL KH	Infinity — Инженерная поверхность Виа Боттегоне 83 41026 ПАВУЛЛО (Миссури) ИТАЛЬЯНСКИЙ	“> ЭТА-20/0483	29.06.2020
Анкер с подрезкой Mirage KEIL KH	Mirage Granito Ceramico Spa Виа Джардини Норд 225 41026 ПАВУЛЛО (Миссури) ИТАЛЬЯНСКИЙ	ЭТА-20/0589	25.08.2020
Анкер с подрезкой DEKTON KEIL KH	Косентино Дойчланд ГмбХ Биркерфельд 48 83627 Варнгау ГЕРМАНИЯ	“> ЭТА-21/0139	09.02.2021
ASCALE – Анкеры с подрезкой KEIL KH	TAU CERAMICA SOLUTIONS S.L.U. Каррер-дель-Толи, 18 12200 ОНДА, КАСТЕЛЬОН ИСПАНИЯ	ЭТА-21/0456	25.05.2021
Анкер с подрезкой Agrob Buchtal KEIL KH	АГРОБ БУХТАЛЬ ГмбХ Бухталь 1 92521 Шварценфельд ГЕРМАНИЯ	“> ЭТА-21/0873	28.09.2021
Анкер с подрезкой Atlas Concorde KEIL KH	Ceramiche Atlas Concorde s.p.A. Виа Каналетто 141 41042 СПЕЦИАЛЬНО ДИ ФИОРАНО (Миссури) ИТАЛЬЯНСКИЙ	ЭТА-21/1022	06.01.2022
Imola Tecnica KEIL Анкер с подрезкой KH	Imola Tecnica s. r.l. Универсальный Виа Витторио Венето 13 40026 ИМОЛА (БО) ИТАЛЬЯНСКИЙ	ЭТА-22/0264	04.04.2022

Облицовка фасада, система Trespa Meteon

Вы здесь:
Дом
Товары
Конверт здания
Фасадная облицовка, система Trespa Meteon

Trespa — крупнейший в мире производитель фенольных панелей. Превосходная конструкция и материалы, используемые в этих системах, позволяют адаптировать их ко всем типам объектов. Trespa обладает уникальными характеристиками, позволяющими обрабатывать ее как твердую древесину, обладая исключительной прочностью крепления шурупов, но при этом чрезвычайно устойчивой к граффити, вандализму и влаге. Нажмите здесь, чтобы просмотреть профили проектов с использованием фенольных панелей Trespa Meteon.

Преимущества панелей Trespa Meteon:

Устойчивость к атмосферным воздействиям и ударам
Очень легко чистить благодаря закрытой структуре; грязь не цепляется
Доступно более 100 цветов, включая текстуру дерева
Доступен в трех вариантах отделки: матовой, глянцевой или с текстурой камня
Meteon — это комплексная система, содержащая соединительные каналы, крепежные детали, рабочие чертежи и информацию, необходимую для инженерных расчетов
Сертификат ICBO
Многоэтажные здания прошли испытания на пожарную безопасность и одобрены
Способствует получению кредитов LEED

Trespa Meteon представляет собой плоскую панель на основе термореактивных смол, гомогенно армированных целлюлозными волокнами и изготовленную под высоким давлением и температурой. Используя специальные технологии, панели имеют интегрированную декоративную поверхность с пигментированными смолами. Эти смолы отверждаются с использованием запатентованной технологии (электронно-лучевое отверждение), разработанной Trespa International B.V. Полученные в результате свойства делают продукт особенно подходящим для широкого спектра наружных работ.

Области применения:

Фасадная облицовка: В частности, дренажная и вентилируемая фасадная облицовка от дождя в новых и реконструированных зданиях.

Системы наружной облицовки: Долгий срок службы и низкие эксплуатационные расходы Trespa Meteon® делают панельный материал идеальным для долгосрочных проектов. Trespa North America предлагает решения для облицовки с помощью TS110; наша открытая система крепления и TS210; наша система скрытого крепления.

Софиты: широкий выбор цветов и простота обработки материала делают Trespa Meteon® идеальным выбором для потолков.

Балконные панели и балюстрады: Везде, где требуются эстетические качества и высокая ударопрочность, Trespa Meteon® имеет явное преимущество.

Городская мебель: Уличная мебель, киоски и т.п. провоцируют граффити и акты вандализма. Именно здесь легко очищаемая поверхность и высокая ударопрочность Trespa Meteon® действительно играют свою роль.

Вывески: Trespa Meteon® настолько легко обрабатывается, что делает его идеальным материалом для вывесок. Удобство обработки позволяет наносить или вытравливать надписи на панели.

Сэндвич-панели: Meteon обеспечивает высокую жесткость и ударопрочность, а в сочетании с легким весом продукта идеально подходит для сэндвич-панелей, заполняющих панелей и навесных стен.

Внутренние стеновые панели, корпуса, столешницы, туалетные перегородки и запирающиеся шкафчики также часто используются для выбора панелей Trespa, когда требуется долговечность.

Технические характеристики направляющей:

Система скрытого крепления #ES400
Система скрытого крепления #ES500

Горизонтальная обвязка
Панели металлические Направленные
Размер отверстия Meteon, крепежное отверстие и скользящее отверстие, а также размеры пилотного сверла

PDF-файлы для скачивания:

Преимущества использования Trespa
Установки по регионам
Брошюра Метеон
Вес и размеры стеновых панелей (изготовленных)
ES 400 Наружные детали
ES 500 Наружные детали

Trespa Meteon

Преимущества панелей Trespa Meteon

Устойчивость к атмосферным воздействиям и ударам

Очень легко чистить благодаря закрытой структуре; грязь не прилипает

Доступно более 100 цветов, включая текстуру дерева

Доступно в трех вариантах отделки: матовая, глянцевая или с текстурой камня инженерные расчеты

Сертифицировано ICBO

Многоэтажные огнестойкие испытанные и одобренные

Способствует получению кредитов LEED

Trespa Meteon представляет собой плоскую панель на основе термореактивных смол, однородно армированную целлюлозными волокнами и изготовленную под высоким давлением и температурой. Используя специальные технологии, панели имеют интегрированную декоративную поверхность с пигментированными смолами. Эти смолы отверждаются с использованием запатентованной технологии (электронно-лучевое отверждение), разработанной Trespa International B.V. Полученные в результате свойства делают продукт особенно подходящим для широкого спектра наружных работ.

Области применения:

Фасадная облицовка: Более конкретно, дренажная и вентилируемая фасадная облицовка от дождя в новых и реконструированных зданиях.

Системы наружной облицовки: Долгий срок службы и низкие эксплуатационные расходы Trespa Meteon® делают панельный материал идеальным для долгосрочных проектов. Trespa North America предлагает решения для облицовки с помощью TS110; наша открытая система крепления и TS210; наша система скрытого крепления.

Софиты: Широкий выбор цветов и простота обработки материала делают Trespa Meteon® идеальным выбором для потолков.

Балконные панели и балюстрады: Везде, где требуются эстетические качества и высокая ударопрочность, Trespa Meteon® имеет явное преимущество.

Городская мебель: Уличная мебель, киоски и т.п. провоцируют граффити и вандализм. Именно здесь легко очищаемая поверхность и высокая ударопрочность Trespa Meteon® действительно играют свою роль.

Вывески: Trespa Meteon® настолько легко обрабатывается, что делает его идеальным материалом для вывесок. Удобство обработки позволяет наносить или вытравливать надписи на панели.

Сэндвич-панели: Meteon обеспечивает высокую жесткость и ударопрочность, а в сочетании с легким весом продукта идеально подходит для сэндвич-панелей, заполняющих панелей и навесных стен.

Внутренние стеновые панели , корпуса, столешницы, туалетные перегородки и запирающиеся шкафчики также часто используются для выбора панелей Trespa, когда требуется долговечность.

Документация в формате PDF — нажмите на каждую ссылку для загрузки

Брошюра о продукте Meteon

Преимущества использования Trespa

Установки по регионам

Обзор отрасли производства листового и облицовочного материала

Листовой и облицовочный материал

Обзор отрасли

Комплектные системы крепления для листового и облицовочного материала

Наши полные системы крепления для листов и облицовки подходят для любого типа наращивания и применения как во внутренних, так и во внешних условиях. В Великобритании коррозионная активность при применении классифицируется по типам окружающей среды в соответствии со стандартом BS EN 9223:2012. Ассортимент Fixfast включает продукты, которые подходят для самых требовательных применений, включая морские объекты, холодильные камеры и плавательные бассейны. Пожалуйста, обратитесь к нашим таблицам данных для получения дополнительной информации.

Компания Fixfast предлагает один из самых широких ассортиментов высококачественных крепежных изделий из нержавеющей стали A4 и HCR на рынке. Каждая система была разработана для обеспечения оптимальной производительности и поддерживается нашей комплексной технической поддержкой, чтобы обеспечить вам душевное спокойствие.

Используемые продукты

Существует большое разнообразие систем листового и облицовочного покрытия, используемых в промышленных и коммерческих зданиях. Fixfast может помочь со спецификацией крепежа и специальных компонентов в соответствии с проектом и обеспечить безопасность и надежность оболочки вашего здания.

Обзор системы

Точное машиностроение

Каждое крепление Fixfast разрабатывается в компании в соответствии со строгими спецификациями. Мы тесно сотрудничаем с OEM-производителями, чтобы оценить потребности отрасли и разработать уникальные крепежные детали, обеспечивающие превосходную производительность.

Наши крепежные детали не имеют себе равных на рынке, обеспечивая стабильно высокие значения прочности на отрыв и сдвиг. Каждая мельчайшая деталь, от используемых материалов до размеров продукта и даже упаковки, была разработана в соответствии со строгими стандартами, предъявляемыми нашими клиентами.

Простота установки: саморезы Fixfast предназначены для быстрой и точной установки, поэтому вы не тратите впустую продукт или драгоценное время установки. Это означает, что вы можете с уверенностью заказать необходимое количество, потому что это все, что вам нужно.

Упрощение выбора крепежа

Компания Fixfast тесно сотрудничает со многими крупными производителями, разрабатывая системы крепежа для поддержки пакетов листов и облицовки, в том числе:

Bemo
Еврооблигации
Фирт Стилз
Теплоизоляционные панели Kingspan
Решения для стальных зданий Kingspan
Метсек
Гирлянда R-MER
Тата
Тримо

Мы разработали обширную библиотеку справочников, в которых подробно описаны все крепежные детали и аксессуары, необходимые для фиксации и герметизации каждой конкретной системы. Их можно получить в нашем офисе продаж в печатном виде или скачать здесь.

Как мы работаем с вами

Техническая поддержка

Наша команда технических специалистов всегда готова помочь вам на любом этапе вашего проекта, и при необходимости мы можем помочь вам в спецификации и выборе продукта. У нас есть большой опыт в нестандартных применениях, например, в условиях очень сильного подъема ветра или коррозионно-активных сред, таких как плавательные бассейны. В результате мы можем проконсультировать вас по всем вопросам, от марок стали и выбора материалов до вариантов крепежа. Это подтверждается исчерпывающей технической информацией, включая файлы CAD и BIM, значения выдергивания и сдвига, а также данные о подъеме ветром.

Мы стремимся к исключительной поддержке на месте, включая технические консультации и всестороннее тестирование и отчетность, чтобы предоставить полную информацию и гарантировать, что правильные продукты используются каждый раз.

Гарантированное качество

У нас более 40 лет опыта в разработке крепежных изделий. Каждый продукт производится в соответствии с самыми высокими стандартами и поддерживается нашей надежной службой поддержки клиентов, чтобы предоставить вам всю необходимую поддержку. В зависимости от типа здания и используемой системы предоставляется комплексная гарантия до 40 лет.

Мы полностью соблюдаем стандарты соответствующих отраслевых органов, включая NFRC, MCRMA, RIDBA, CFA и CWCT, и регулярно сотрудничаем с их техническими целевыми группами.

На месте, когда вам это нужно

Мы понимаем трудности, с которыми сталкиваются наши клиенты на местах, и прилагаем все усилия, чтобы смягчить их, где это возможно. Мы держим большое количество складских запасов, чтобы мы могли доставить ваш крепеж на место именно тогда, когда он вам нужен.
