Кондиционер на фасаде жилого дома правила: Суды о законности монтажа кондиционера на стене многоквартирного дома

Правила установки кондиционера и сплит системы внутреннего блока в квартире

Содержание

• Юридические правила установки кондиционеров на фасаде
• Правила установки кондиционера в многоквартирном доме
• Надежность крепления
• Возможное место установки
• Дополнительная защита наружного блока
• Технические требования по установке наружного блока
• Правила установки внутреннего блока кондиционера в квартире
• Основные правила монтажа кондиционера



Во многом качество работы системы кондиционирования зависит от правильности установки кондиционера. Соответственно, при выполнении монтажных работ необходимо придерживаться некоторых правил. В данной статье мы и рассмотрим их.



О создании комфортного микроклимата в жилом доме или квартире обычно задумывается каждый его владелец. Единственным вариантом достижения желаемого в жаркий период года является установка кондиционера, но мало кто знает, с какими проблемами можно столкнуться, если не знать основных правил его установки.

Наша компания «Метео-Сервис» уже более 10 лет занимается проектированием и монтажом климатических систем разного масштаба и уровня сложности, и к ним также относится установка бытовых кондиционеров. Сегодня наши специалисты предоставят ответы на большинство вопросов, возникающих у городских жителей при желании установить систему кондиционирования.

Несмотря на то, что обычная сплит-система – это бытовое оборудование, существует ряд правил установки кондиционера в квартире, несоблюдение которых может привести к:

• неэффективной работе системы;
• частым простудам;
• перерасходу электроэнергии;
• значительным затратам на обслуживание и ремонт;
• проблемам с муниципальными властями;
• рискам по возмещению убытков.

В ряде случаев правила установки наружного блока кондиционера вообще могут исключить возможность монтажа обычной сплит системы, и о наличии таких запретов следует узнать перед покупкой оборудования. В противном случае при самовольном нарушении таких правил, вас могут не только обязать демонтировать наружный блок, но и заплатить штраф.

Пожалуй, именно с юридической части решения задачи установки сплит-системы в квартире и следует начать.



О каких юридических правилах установки кондиционеров на фасаде дома нужно знать



Прежде, чем покупать кондиционер, необходимо выяснить, нет ли запрещающих документом, касающихся именно вашего дома, которые исключают установку внешнего блока на наружной стене вообще или только со стороны фасада. Как правило, существуют определенные нормы, которые могут отличаться в зависимости от региона, города и района города и запрещать или ограничивать возможности по монтажу любого навесного оборудования, в том числе и кондиционеров.

В общем случае юридические нормы оговаривают правила установки кондиционера на фасаде многоквартирного дома и запрещают:

• устанавливать наружный блок сплит-системы на фасадной части дома;
• монтировать оборудование над пешеходными дорожками;
• крепить наружный блок на стену зданий, которые отнесены к памятникам архитектуры или представляют историческую ценность;
• монтировать блоки на архитектурные элементы знаний, например, на колонны или пилястры.

Поэтому, прежде чем покупать такую климатическую технику, нужно выяснить, имеете ли вы право ее установить. Причем в этом случае аргумент, что на здании уже установлено несколько наружных блоков, не является подтверждением того, что это можно делать. И, если вы не хотите проблем с муниципальными службами и лишних расходов, нужно уточнить отсутствие таких запретов в архитектурном отделе городской муниципальной службы.

Также учет этих требований позволит сразу грамотно выбрать место установки оборудования в квартире, чтобы не нести расходов на переделку и устранение замечаний. Очевидно, что именно монтаж наружного блока доставляет больше всего проблем и юридические – это далеко не последнее вопросы, на которое вам нужно найти ответы, чтобы достичь комфорта в квартире.



Технические ограничения, особенности и правила установки кондиционера в многоквартирном доме



С точки зрения реализации технической части монтажа такого климатического оборудования, есть ряд особенностей, которые необходимо учесть, чтобы обеспечить надежную, эффективную и длительную работу сплит-системы, и первое, что нужно сделать – это определить место, где будет смонтирован наружный блок.



В идеале, внутренний и наружный блок должны размещаться на одной или смежных стенах для того, чтобы длина трубок циркуляции хладагента была как можно меньше. Такая система работает наиболее эффективно, однако это не всегда возможно по таким причинам:

• комната, где планируется установка внутреннего блока, выходит окнами на фасад, поэтому наружный блок рядом установить невозможно;
• планировка комнаты или примененные в ней дизайнерские решения исключают монтаж кондиционера на внешней стене;
• удобное зонирование внутреннего пространства, к которому вы привыкли и не хотите менять, требует установки внутреннего блока, например, над входом в комнату.

Возможны и другие варианты, требующие удлинения трассы циркуляции хладагента. Впрочем, современные сплит и мульти-сплит системы могут стабильно работать с достаточно протяженными магистралями контура, например, при расстоянии между блоками до 10 и более метров и значительными перепадами по высоте.

Поэтому, прежде чем выбирать конкретную модель сплит-системы, нужно точно определиться, где будут расположены ее внутренний и наружный блоки.

При монтаже наружного блока следует обязательно учесть:

• вес самого блока и запас прочности его несущей конструкции, которая будет крепиться на стену;
• оптимальное место установки с точки зрения простоты монтажа и обслуживания;
• оценка риска повреждения блока, например, падающий сосулькой или снегом с крыши;
• желательно рассмотреть возможность установки на стене, куда не попадает прямой солнечный свет;
• способ отвода конденсата;



Надежность крепления



Выбор надежного крепления – одно из ключевых правил установки кондиционеров на фасадах, от которого зависит не только сохранность наружного блока, но и исключение рисков, связанных с его возможным обрывом. Как правило, требуется 2-3 кратный запас прочности. То есть, если вес блока составляет 25 кг, паспортная грузоподъемность крепления должна быть не ниже 50 кг, что позволит не только обеспечить надежность, но и исключить обрыв крепления, например, при ударе или обледенении самого блока.



Возможное место установки



При выборе места установки на стене, где не запрещено размещать такие блоки, нужно учитывать следующие факторы:



• минимальное удаление от внутреннего блока;
• простота монтажа;
• простота обслуживания.

Если монтаж блока выполняется разово, то обслуживать его необходимо хотя бы раз в год, а для этого требуется снимать крышку. Поэтому очень часто для экономии на услугах промышленных альпинистов внешний модуль сплит-системы устанавливают под окном или даже на балконе. Последний вариант выглядит идеально с этих точек зрения, если выполняются такие правила установки кондиционера на балконе:

• балкон достаточно просторный и навешенный блок не будет мешать свободно передвигаться;
• блок нельзя крепить в перемычку над дверным проемом;
• балкон не должен быть застеклен.

Преимущества такого решения:

• дешевый монтаж без привлечения спецтехники и промальпинистов;
• недорогое обслуживание;
• защита блока от механических повреждений, а также от части атмосферных воздействий.

Недостатки также есть и связаны они с тем, что для блока требуется выделить определенное место и придется мириться с тем шумом, который он издает при работе.

Если балкон или лоджия застеклены, монтаж такого оборудования не рекомендуется, если во время его работы нельзя максимально раскрыть окна. Причем это касается и работы как в режиме охлаждения, так и в режиме обогрева. Если теплообмен между блоком и наружным воздухом будет ограничен остеклением, оборудование будет работать в неоптимальном режиме, при котором возможно сокращение срока службы, повышенное энергопотребление и аварийные защитные отключения.



Дополнительная защита наружного блока

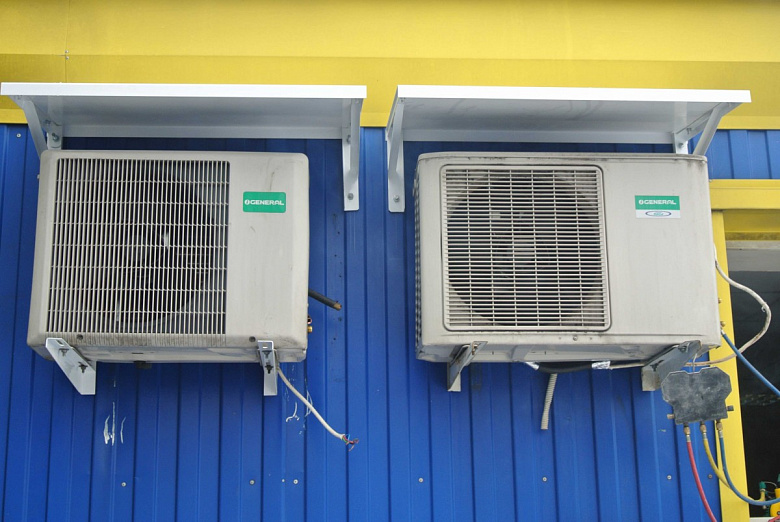

Чтобы исключить повреждение наружного блока, например, падающими сосульками или предметами, которые могут выпасть из окон верхних этажей, или упасть, например, при ремонте кровли, можно предусмотреть установку защитного козырька. Это своеобразная металлическая крыша над наружным модулем, которая защитит его от возможных механических повреждений. Затраты на установку козырька над кондиционером будут значительно меньше, чем его ремонт, например, от удара сорвавшейся с крыши глыбы льда.



Для блоков, установленных на нижних этажах, также может потребоваться монтаж антивандальной защиты и защиты от кражи в виде решетки, которая не препятствует свободной циркуляции воздуха.



Технические требования по установке наружного блока



Также при монтаже требуется соблюсти ряд технических требований, к которым относятся:



• наличие расстояния между стеной и задней стенкой блока не меньше 8-10 см;
• прочная стена для закрепления кронштейна;
• соблюдение уровня установки по всем плоскостям для обеспечения работы в оптимальном режиме;
• отвод конденсата следует организовать таким образом, чтобы исключить его попадание на стену или прохожих.

На 1-2-м этажах возможно проведение работ с лестниц, выше – с использованием вышки или услуг промальпинистов.



Правила установки внутреннего блока кондиционера в квартире



При решении этой задачи вы столкнетесь с меньшим числом ограничений, однако есть ряд требований и рекомендаций, которые желательно соблюсти. К ним относится:



• минимальное расстояния до наружного блока без нарушения других ограничений;
• свободное пространство вокруг кондиционера. На пути выхода прохладного воздуха желательно не ставить высокую мебель;
• блок желательно разместить как можно выше, но не ближе, чем 10-20 см к потолку;
• поток прохладного воздуха не должен попадать непосредственно на людей в комнате, чтобы исключить возможность развития простудных заболеваний или воспалительных процессов.

Трубки трассы циркуляции хладагента могут быть спрятаны в штробу, что более трудоемко и такие решения потребуют последующего ремонта. Поэтому часто для этих целей используют пластиковый короб.

Также нужно учитывать, что кондиционер – это мощный электроприбор, поэтому желательно предусмотреть для его питания отдельную розетку, подключенную непосредственно к щитку после счетчика через отдельный защитный автомат.

При монтаже в комнате, где не планируется проведение ремонта в ближайшее время, дополнительно предъявляются требования к аккуратности проведения работ. К самой сложной из них можно отнести бурение отверстия во внешней стене для прокладки коммуникаций между внутренними и наружными блоками сплит-системы, особенно, если бурить необходимо твердый материал, например, железобетон или силикатный кирпич.

Такие работы желательно проводить алмазным инструментом под пылесос, чтобы после установки системы потребовалась минимальная уборка.

Даже беглого знакомства с правилами установки блоков кондиционера и нюансами, возникающими при решении задачи выбора и монтажа этого дорогостоящего оборудования вполне достаточно, чтобы понять ее сложность. Как следствие, доверять выполнение таких работ нужно только специалистам с опытом и наличием всего необходимого инструмента.

Поэтому, если вы не хотите разбираться во всех тонкостях установки системы обеспечения благоприятного микроклимата в квартире, вы всегда можете обратиться за помощью к специалистам нашей компании «Метео-Сервис».

Мы предоставляем как отдельные услуги, так и комплекс работ под ключ, который включает:

• изучение возможности установки сплит-системы без нарушения законодательства;
• подбор модели с учетом размера комнаты, числа и площади окон, ориентации по сторонам света, теплоизоляционных характеристик материала стен;
• разработка проекта монтажа сплит-системы с учетом перечисленных ограничений;
• монтаж кондиционера;
• тестирование работы системы;
• предоставление гарантии на работы.

Также у нас можно получить полный спектр услуг по сопровождению работы такой климатической техники, то есть, периодическое обслуживание и ремонт любых бытовых и промышленных сплит-систем.



Основные правила монтажа кондиционера



Подведем итоги:



• Внутренний блок кондиционера должен устанавливаться на расстоянии не менее 10 см от потолка, чтобы обеспечить возможность открывания верхней крышки устройства.
• Кондиционер не должен быть направлен в строну, где располагается рабочий или обеденный стол, кровать, рабочая поверхность и т. д.
• Внутренний блок кондиционера не должен устанавливаться над батареями или другими отопительными приборами.
• Сплит-система должна подбираться в соответствии с площадью помещения, количеством человек, постоянно находящихся в данном помещении и техники в помещении.
• Внешний блок системы лучше располагать возле открывающихся окон, чтобы в случае ремонта облегчить доступ работников к устройству.
• При монтаже обязательно следует учитывать материал, из которого изготовлены стеновые перекрытия. Подбирать метод крепления следует в соответствии с ним.
• Внешний блок кондиционера не должен соприкасаться с фасадом, ведь это может стать причиной возникновения шумов в процессе работы.
• При выборе стороны фасада, на которой будет размещаться внешний блок желательно обращать внимание на интенсивность и длительность солнечного воздействия в течение дня. Чем она меньше, тем лучше.
• Патрубки, соединяющие внешний и внутренний блок должны располагаться под углом по направлению вниз, чтобы обеспечить естественный отвод конденсата.

Как мы видим, монтаж кондиционера имеет множество своих нюансов и тонкостей, поэтому проведение таких процедур часто оказывается затруднительным для обычных потребителей.

Лучше доверить эту работу опытным профессионалам – именно такими и являются работники нашей компании «Метео-Сервис». За нашими плечами более 10 лет опыта и десятки самых различных проектов.

В своей работе мы используем только профессиональное оборудование и инструменты, что позволяет ускорить процесс монтажа и сделать его еще более качественным. Мы работаем на результат, поэтому предоставляем гарантию на все выполненные работы. Для консультации и получения более подробной информации о наших услугах обращайтесь к менеджерам.

Нужно ли разрешение на установку кондиционера, нормативы и закон

Бытовая сплит-система – это технически сложный прибор, без которого трудно представить себе комфортный уровень жизни в городской квартире или в загородном доме. Но перед тем, как осуществлять установку данного оборудования, у многих покупателей возникает ряд вопросов – а существуют ли какие-то ограничения при установке кондиционера, нужно ли получать специальное разрешение, не возникнет ли каких-либо спорных и заведомо проигрышных для владельца климатического оборудования ситуаций? Попробуем разобраться во всем тонкостях и нюансах правового процесса и в нормативах, относящихся к установке кондиционера.

Нормативы при установке климатического бытового оборудования

Практически для любых технически сложных устройств предусмотрен целый список нормативов, которым должно соответствовать оборудование. Знать их обязательно нужно специалистам, которые занимаются продажей и установкой климатической техники, а также нелишним будет ознакомиться с ними и заказчикам перед приобретением и монтажом сплит-системы:

СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003»

СТО НОСТРОЙ 2.15.70-2012 «Инженерные сети высотных зданий. Устройство систем теплоснабжения, отопления, вентиляции, кондиционирования и холодоснабжения».

СТО НОСТРОЙ 2.24.2-2011 «Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирование. Испытание и наладка систем вентиляции и кондиционирования воздуха».

ГОСТ 22270-76 Оборудования для кондиционирования воздуха, вентиляции и отопления. Термины и определения.

Также перед покупкой сплит-системы необходимо ознакомиться еще с некоторыми требованиями.

Правила противопожарной безопасности при монтаже сплит-системы. Необходимо понимать, что любое оборудование, которое работает от электросети, потенциально может представлять опасность в плане возгораний и возникновения пожара. Чтобы предотвратить эти моменты, нужно следовать правилам пожарной безопасности:

• Не нужно экономить на проводке, лучше приобретать качественную проводку у проверенных продавцов, желательно подключать оборудование при помощи кабеля не менее 2,6 мм.
• Кабель должен быть трехжильным.
• Если есть возможность – то безопаснее осуществить подключение не к розетке, а к щитку посредством кабеля.
• Для того чтобы рассчитать сопротивление, нужно знать мощность климатической системы. Данная информация всегда присутствует в техническом паспорте изделия или ее может предоставить продавец климатического оборудования.

Не менее важным параметром, который необходимо знать перед приобретением и установкой сплит-системы, является уровень шума оборудования. В данном случае желательно знать уровень шума внешнего и внутреннего блоков, так как они всегда имеют разные значения. У внутреннего блока уровень шума более низкий, чем у наружного, но и к этому параметру есть советующие требования для жилых помещений. Они отличаются в зависимости от времени суток.

Для дневного времени суток уровень шума в помещении не должен превышать показатели в 40 дБ, а в ночные часы – 20 дБ. Для наружного блока показатели отличаются и соответствуют уровню шума в 70 и 40 дБ в дневное и в ночное время.

Новейшие климатические системы производятся с очень низким уровнем шума, комфортным для человека – до 16 дБ. Помимо этого в некоторых моделях бытовых кондиционеров предусмотрен ночной режим, который подразумевает автоматическое снижение уровня шума до минимальных значений, не громче шелеста лиственных деревьев.

Если кондиционер будет установлен неправильно, или произойдет поломка, то внешний блок может начать производить высокий уровень шума, что может привести к недовольству жильцов из смежных квартир и последующим жалобам и требованиям произвести демонтаж оборудования.

Насколько правомерно будет требование жильцов в данном случае, разберем ниже.

Разрешение на монтаж сплит-системы в жилом многоквартирном доме

Нужно или не нужно разрешение на монтаж кондиционера в многоквартирном доме? К сожалению, единого документа, регламентирующего данное действие, не существует. Поэтому нужно изучать каждую конкретную ситуацию с установкой климатического оборудования индивидуально.

На фото: Монтаж кондиционера

Рассмотрим наиболее частые случаи, при которых могут потребовать разрешение или которые могут привести к спорным ситуациям и довести даже до судебных разбирательств.

1. Разрешение необходимо, если в связи с установкой кондиционера будет осуществлена перепланировка помещения. Но в данном конкретном случае будет необходимо разрешение именно на перепланировку, а не на установку кондиционера.
2. Если многоквартирный дом относится к разряду архитектурных памятников или исторических ценностей, то на фасаде дома размещение внешних блоков кондиционеров, вероятнее всего, будет запрещено. В данном случае можно сходить в архитектурную комиссию и попытаться получить разрешение. Но, скорее всего, это не приведет к положительному решению в пользу заказчика.
3. Если было проведено собрание жильцов дома, на котором было принято решение большинством о запрете установки внешних блоков на фасад здания, то размещение кондиционера таким образом не представляется возможным. Можно оспорить данное решение через суд и попытаться получить разрешение в индивидуальном порядке.
4. Если при монтаже наружного блока он будет мешать обзору из окон соседям, или создавать шум, или же, в случае неправильной установки и выведения дренажа вода будет стекать к нижним жильцам и создавать дополнительный дискомфорт, например от барабанящих постоянно капель воды по откосу, то может возникнуть спорная ситуация, которая также может привести к тому, что внешний блок придется демонтировать и переустанавливать, или же снимать. На практике подобные эксцессы могут довести и до судебных тяжб.

На фото: Демонтаж кондиционера

Часто у заказчиков, которые столкнулись со спорными вопросами при установке сплит-системы, возникает вопрос, может ли управляющая компания самовольно демонтировать внешний блок или принудить к этому? На самом деле демонтировать самовольно УК не имеет права, а принудить можно только через суд с предоставлением решения суда, которое уже вступило в законную силу.

Разрешение на установку в частном доме

Установка бытовой сплит-системы в частном доме не подразумевает получения каких-либо разрешений. Кондиционер может быть установлен в любом месте. Единственное ограничение, с которым может столкнуться заказчик, – если частный дом расположен в закрытом комплексе, и этот жилой комплекс имеет свод правил, относящихся к оформлению фасадов зданий в поселке. В этом случае нужно согласовать размещение наружного блока с управляющей компанией или исходить из установленных правил. Чаще всего правила предусматривают размещение внешних блоков на боковых стенах жилого здания, а не на фронтальном фасаде.

На фото: Установка бытовой сплит-системы в частном доме

Таким образом, можно сделать вывод, что как таковых единых требований к получению разрешения на установку климатического оборудования не существует. Есть много нюансов, которые необходимо учитывать. Также не существует нормативно-правовой базы по вопросу монтажа. Кондиционер относится к бытовой технике и вопрос о его установке решает исключительно заказчик оборудования. Главное, чтобы кондиционер не создавал неудобств для жильцов дома, если речь идет о многоквартирном жилом доме. Не менее важно осуществлять монтаж таким образом, чтобы кондиционер при работе не портил внешний вид фасада и не представлял опасности для других жильцов. Такое возможно при неправильном выводе дренажа, например, в водосток или же просто на улицу без использования гибких гофрированных трубок.

Дизайн фасада и энергопотребление систем HVAC

Фернандо Кабрера, менеджер FCK Ingeniería, провел конференцию о влиянии фасада на потребление и дизайн в системах кондиционирования воздуха на III Международной встрече фасадов, где он объяснил моделирование энергопотребления с учетом систем HVAC и энергосбережения.

Ирис Монтойя Рикаурте

Основная цель конференции Фернандо заключалась в том, чтобы при моделировании энергопотребления, проведенном в Energy Plus, сравнить различные системы фасадного затенения и энергопотребление (в кВтч) системы кондиционирования воздуха для каждого случая.

В этом разделе он сделал акцент на моделировании энергопотребления, которое состоит из 3 столпов: моделирование, расчетный механизм и интерфейс. Когда двигатель анализирует и концептуализирует энергопотребление всех систем, задействованных в здании, таких как электрическая или противопожарная система, включая близлежащие системы освещения и HVAC, среди прочего, с учетом международных правил. Он подчеркнул, что должны выполняться динамические расчеты, поскольку они основаны на моделях, которые перемещаются во времени и которые с их сеткой типа CFD разделяют поведение узлов вокруг моделируемой структуры. Таким образом, эта связь и корреляция данных позволяют проводить энергетический анализ здания для поиска параметров оптимизации.

– Publicidad –

Важно отметить, что для своей модели Фернандо использовал расчетный механизм Energy Plus, моделирование Sketch Up и интерфейс Open Studio.

Компоненты энергетического моделирования
Однако на конференции было указано, что энергетическое моделирование начинается с модели строительства , которая, в свою очередь, начинается с геолокации строительства, независимо от того, является ли корпус новым или существующим проект. В последнем случае важно ввести повторяющиеся параметры потребления, которые хранятся в здании, например, выставление счетов за сбор базовых услуг.

Следующее, что нужно сделать в модели построения, это “дать имя и фамилию” всему, что было нарисовано или параметризовано, потому что таким образом можно сделать подробный анализ определенных областей, сравнить поведение их пространств, особенно для тех, которые находятся глубже в структуре здания. Кроме того, уместно вводить различные сценарии и варианты поведения в зависимости от типа здания, которое вы хотите смоделировать, поскольку расположение его пространств и действий, которые там разрабатываются, будут говорить о потребностях в кондиционировании воздуха и вентиляции; такова, например, разница между офисами, продовольственными складами, больницами и автостоянками.

По словам Фернандо, эти данные и параметры легко видны благодаря инспектору Open Studio, где заметны различия в тепловых зонах и зонах строительства. На этом этапе производится характеристика здания, где детально выделяются перегородки, окна и пространства, из которых оно состоит.

Тем не менее, «модель как таковую лучше сделать максимально простой, потому что, хотя время вычислений невелико, поскольку это бесплатный инструмент, есть несколько моментов, когда он может разрушиться из-за требований системы. поиск информации может быть выполнен, в некоторых случаях, когда модели очень сложны, это дает «ошибку регистра».

Практический пример
Примером, который Фернандо использовал для демонстрации, было предложение от существующего отеля в городе Букараманга (Колумбия), который имеет общие характеристики 14 этажей с рестораном на верхнем уровне. Кроме того, на первых двух уровнях есть парковочные места и коммерческие помещения.

– Publicidad –

В вашем случае вы загрузили информацию о погоде в EnergyPlus Weather или . ЭПВ. Инженер отметил, что в климатологическом файле есть основная информация, обычно ее следует искать на ближайшей метеостанции, чьи данные помогают параметризовать потребление, различные температуры и влажность, которым подвергается здание, что помогает понять, как конструкция ведет себя внутри под воздействием внешние системы, которые его обусловливают. Поэтому он рекомендовал делать это вне зависимости от того, тропическая ли это страна.

Впоследствии он продолжил загрузку данных из Графиков , набора параметров, позволяющих наблюдать за тем, как здание ведет себя с течением времени из климатологического файла. Сравните конструкцию, в дрели максимально приближенной к реальности, где включены ваши расходы на электроэнергию, например. Затем он смонтировал информацию об оболочке как таковой здания, то есть о типе фасада.

Фернандо отметил, что также следует учитывать стандарт Ashrae 90,1/2010, который отвечает за регулирование требований к энергии для зданий, кроме малоэтажных жилых домов. И, наконец, он добавил среднюю плотность пространства (количество людей, света или оборудования на квадратный метр) к внутренней части ограждения.

Теперь, уже входя в системы кондиционирования воздуха, функция которых состоит в том, чтобы потреблять энергию для вытеснения тепла из помещений, было объяснено, что их следует использовать только тогда, когда пассивные меры не в состоянии справиться с этим и нарушен стандарт комфорта Ashrae 55. , который указывает на приемлемые тепловые условия для пребывания людей в зданиях по совокупности факторов, связанных с внутренней средой (температура, тепловое излучение, влажность и скорость движения воздуха).

В этом моделировании компания Fernando использовала системы переменного объема хладагента (VRF), которые являются одной из наиболее благоприятных технологий с точки зрения энергопотребления и имеют сертификаты LEED. Который имеет возможность снизить энергопотребление до минимального выражения. Эти системы наружных блоков могут использоваться в тандеме и серии внутренних блоков, которые кондиционируют пространство, независимо от архитектурной формы помещения. Такие системы могут быть включены в программное обеспечение вместе с Drop VRF System и Drop VRF Terminal. Первый представляет собой набор конденсаторных блоков, а второй — внутренних блоков.

– Publicidad –

После загрузки этой информации, поскольку идея состоит в том, чтобы увидеть, как система кондиционирования воздуха ведет себя перед различными вариантами фасадов, была введена эталонная оконная стена 0,4 (в базовом исследовании), которая является рекомендуемой. Однако любой вариант можно применить для имитации реальной конструкции или дизайна, который вы хотите запечатлеть. Фернандо указал, что это очень обширный инструмент с точки зрения применения и параметров.

Наконец, при вводе данных был параметризован материал и введен каждый из шейдеров. С учетом ISO 1509Стандарт 9:2003, отвечающий за тепловые характеристики окон, дверей и солнцезащитных устройств — подробные расчеты .

Окончательное сравнение результатов
Операция на этом этапе проста, как только все данные включены, та же программа выполняет моделирование. Там из переменных, которые могут быть изменены, таких как различные системы ОВКВ, элероны, модификации соотношения стены/окна, указываются возможные затраты энергии, которые потребуются. В данном случае инженер применил различные варианты: застекленный фасад (с обычным использованием окон), затененный (для которого характерны элементы, закрывающие солнечный свет, но допускающие вентиляцию), глухой или глухой фасад (гораздо более закрытая модель) и поверхностный.

На основе этих результатов он смог спрогнозировать годовые расходы и сбережения в кВтч, которые можно перевести в деньги или сократить выбросы CO2. Цель этих данных, с учетом строительства, модификации и улучшения фасадов, состоит в том, чтобы установить, какие возможности обеспечивают долгосрочные улучшения и являются более щадящими с внутренней комфортностью здания и, следовательно, с потребностью в эксплуатации воздуха. системы кондиционирования. Во многих случаях решения, обеспечивающие большую экономию, подразумевают более высокие затраты, но благодаря такому моделированию можно объяснить инвесторам и владельцам проектов, как окупить эти инвестиции в долгосрочной или среднесрочной перспективе и какие варианты обеспечивают значительную экономию.

Кондиционеру конец? T3 Architecture Asia превращается в биоклиматическую архитектуру

Автор: Кейт Спрингер, CNN

Проведите пять минут во влажном Хошимине, и вы, вероятно, побежите в поисках укрытия в ближайшее убежище с кондиционером.

Во вьетнамском городе и во многих развивающихся субтропических странах Азии, таких как Индонезия и Филиппины, кондиционер (AC) все чаще считается необходимостью.

Но одна архитектурная фирма пропагандирует другой способ сохранения хладнокровия.

T3 Architecture Asia, у которой есть офисы во Вьетнаме и Франции, специализируется на возврате к основам «биоклиматической архитектуры», которая, по ее словам, может сделать излишними потребляющие энергию блоки переменного тока.

T3 Architecture Проект общественного жилья в городе Хошимин обеспечивает естественную вентиляцию помещений и защиту от солнца для экономии энергии. Предоставлено: T3 Architecture Asia

Используя местную топографию, климат и растительность, а также разумно манипулируя ориентацией здания, фирма может естественным образом создать комфортный микроклимат в помещении.

«Крайне важно, чтобы все новые проекты зданий в городах включали в себя биоклиматические архитектурные особенности», — говорит CNN Майлз Маккарти, директор по внедрению консалтинговой и исследовательской фирмы Carbon Trust.

“Поскольку спрос в азиатских городах на здания – как жилые, так и коммерческие – увеличивается, а потребность в более плотном жилье продолжает расти вместе с городским населением, будет крайне важно обеспечить, чтобы этот рост не приводил к увеличению потребления энергии и воды. .”

Привык думать иначе

Чарльз Галлавардин, директор T3 Architecture Asia, впервые занялся биоклиматической архитектурой в 2005 году. В сотрудничестве со Всемирным банком он построил недорогой многоквартирный дом в Хошимине, в котором проживает 350 семей. бедный район, где нужно было избегать счетов за кондиционер.

Вам не нужно тратить деньги на кондиционирование воздуха даже в таком жарком климате, как Хошимин

Чарльз Галлавардин, директор T3 Architecture Asia

«Вам не нужно тратить деньги на кондиционирование воздуха, даже в таком жарком климате, как Хошимин, если ваше здание хорошо спроектировано», — говорит Галлавардин CNN.

Крытые коридоры под открытым небом, вентилируемые крыши, изоляция из стекловолокна и использование натуральных материалов означали, что квартиры Хошимина обеспечивали как естественное освещение, так и вентиляцию.

«Мы стараемся избегать больших стеклянных фасадов, выходящих на восток или запад, потому что это сделало бы здание похожим на печь в тропическом климате», — говорит он.

“Если вы работаете с основным потоком ветра и имеете умную защиту от солнца, вы можете это сделать – вы действительно можете проектировать здания, которые не нуждаются в кондиционировании воздуха в таких жарких местах, как Вьетнам.”

Галлавардин объясняет, что типичное биоклиматическое здание T3, естественно, примерно на 5 градусов по Цельсию (9 по Фаренгейту) ниже, чем температура снаружи, а естественная вентиляция и потолочный вентилятор делают остальную работу.

«Воздушное дерево» Ecosistema Urbano в Шанхае направлено на то, чтобы сделать наружный климат более комфортным, используя принципы биоклиматической архитектуры, такие как естественный воздушный поток и ориентация. Предоставлено: ЭМИЛИО ПАРРА ДУИЗТУА

Возвращаясь к истокам

После этого первого проекта Галлавардин построил несколько роскошных биоклиматических отелей в Камбодже и Мьянме, концептуальный ресторан в Хошимине и даже собственный зеленый офис для команды T3.

Другие архитекторы также экспериментируют с этим стилем строительства.

В Индонезии биофильный пансионат Andyrahman Architect был включен в шорт-лист конкурса «Здание года 2016» Всемирного архитектурного фестиваля, получившего высокую оценку за перфорированные стены, которые помогают зданию оставаться прохладным в тропическом Сурабае, перенаселенном портовом городе на востоке Явы.

В Китае американская архитектурная фирма Perkins & Will применила биоклиматический подход к новому Шанхайскому музею естественной истории. Здание оснащено кондиционерами в галереях для защиты произведений искусства от влаги, а также автоматическими окнами и световыми люками для естественного освещения. проветривать общественные места.

Музей экономит 15% электроэнергии по сравнению с музеем стандартного дизайна.

Ничего нового

Конечно, в биоклиматических зданиях нет ничего нового.

До 20-го века биоклиматическая архитектура была нормой, и она все еще видна сегодня в народных зданиях от испанских гасиенд до традиционных китайских деревенских домов.

Но с изобретением переменного тока в 1902 году Уиллисом Хэвилендом Кэрриером в Соединенных Штатах биоклиматические решения потеряли популярность. Сегодня, по данным Международного энергетического агентства (IAE), на системы отопления и охлаждения приходится 40 % мирового энергопотребления в зданиях, которое прогнозирует, что к 2050 году 80 % спроса на кондиционирование воздуха будет приходиться на Азию9.0005

«В (сельских районах) Южной и Юго-Восточной Азии кондиционирование воздуха не является нормой, но оно становится все более распространенным в городских центрах, что способствует высокому энергопотреблению», — Марлин Саакян, научный сотрудник в Факультет наук о Земле и окружающей среды Лозаннского университета в Швейцарии, написавший «Сохранение хладнокровия в Юго-Восточной Азии» , , рассказывает CNN.
