Вентилируемый фасад каркасного дома. Проектирование и монтаж вентфасадов.

  1. Керамогранит
  2. Вентилируемые фасады домов: продажа, комплектация и монтаж
  3. Вентилируемый фасад каркасного дома


—–> ПЕРЕЙТИ НА СТРАНИЦУ С ОНЛАЙН ТРАНСЛЯЦИЕЙ <—–

Основная суть и особенность технологии строительства каркасного дома полностью отражена в самом названии. Несущий каркас (скелет) дома в основном возводится из металла или древесины. В зависимости от проекта и функционального назначения здания – вертикальные и горизонтальные направляющие каркаса имеют определённых шаг.

Между несущими направляющими может использоваться утеплитель разного типа. Для обшивки каркаса применяются сэндвич-панели, плиты ДСП или ОСП, фанера и разнообразный сайдинг.



Как правило, каркасный дом облицовывают с использованием технологии вентилируемого фасада, в основном для придания зданию окончательного внешнего вида.

Причина в том, что изначально в саму конструкцию каркасного дома уже заложено утепление стен и перекрытий, поэтому использование дополнительного теплоизоляционного слоя – излишне. Конечно, это справедливо только для тех случаев, когда в проекте дома предусмотрены те параметры, которые подходят для вашей климатической зоны.


Вентфасад для реконструкции или ремонта каркасного дома

Реконструкция каркасного дома может быть связана с тем, что первоначальный проект предусматривал только летнюю эксплуатацию. Если вы приняли решения проживать там и зимой – вполне возможно, что теплосбережение дома уже не будет соответствующим.

В этом случае, используя вентилируемый фасад, вы можете добавить практически любой слой утеплителя! Вплоть до того, что даже летний дом (который изначально был совсем без утепления) можно будет эксплуатировать при морозах в минус 20-30 градусов.

Ремонт фасада каркасного дома, возможно, понадобится, если изначально проект оказался не проработанным в полной мере. Или, непосредственно в момент строительства, по какой-то причине была нарушена (изменена) технология или сам проект в принципе. В результате – дом может оказаться не таким тёплым, как ожидалось. Более частый случай, когда внешний фасад и стены внутри (или даже – сами помещения дома) набирают влаги больше, чем допустимо.
Всё это приводит к возникновению проблем – от плесени до разрушения несущих перекрытий. Из-за влаги деревянный каркас гниёт, а на металлическом возникает коррозия. Надо отметить, что для возникновения металлической коррозии достаточно даже умеренно влажной среды.

Для исправления этой ситуации как раз и используют одну из основных особенностей, заложенную в технологии вентилируемого фасада – защита внутренних стен каркасного дома и отвод (вентиляция) излишней влаги.

Особенности монтажа вентилируемого фасада

Считается, что стены каркасного дома достаточно прочные, чтобы выдерживать нагрузку от всей конструкции вентилируемого фасада. В рекламе производителей таких домов можно встретить формулировки: «…технология производства каркасных домов настолько современна, что не уступает по прочности и надёжности домам из бетона или кирпича…».
Тем не менее… наш опыт и практика показывает, что во всех случаях монтировать вентфасад правильнее и надёжнее на несущие перекрытия или плоскости (если вся стена является несущей).

Если даже расчёт фасада и основной проект каркасного дома допускают крепление не только на несущие конструкции, надо учитывать тот факт, что

вентилируемый фасад эксплуатируется не одно десятилетие (заложенный срок службы 30-50 лет). За это время неоднократно могут возникать повышенные нагрузки (самый распространённый пример – резкие порывы штормового ветра). Выдержит ли вентфасад, если крепёж осуществлён в месте крепления НЕ к несущему перекрытию?

Да и в принципе… как-то психологически не очень спокойно, когда кронштейны подсистемы частично закреплены по сути… в воздух.



На что обратить внимание при планировании вентфасда

Первое, на что надо обратить внимание.
Если уже в процессе разработки (выбора готового) проекта каркасного дома вы решили, что будете использовать вентилируемый фасад – надо обратить внимание на шаг вертикальных несущих. Именно в них будет крепиться подсистема. На эти вертикальные несущие распределиться вся нагрузка от фасада.


ОДНОЗНАЧНО самый оптимальный по соотношению цена / качество размер облицовочного материала – 600/600 мм.
Самый популярный вариант облицовки – керамогранит. В качестве доказательства просто посмотрите вокруг – у 95% вентилируемых фасадов используется керамогранит с размером 600/600 мм.






Второй момент, на который надо обратить внимание.
Несущие должны будут выдерживать дополнительный вес всей конструкции вентилируемого фасада. Для ориентира это примерно 30-40 кг/м2.
Обязательно, при покупке готового проекта, надо проконсультироваться с разработчиками по поводу того, сможете вы или нет в дальнейшем выполнить монтаж вентилируемого фасада…



Правила планирования вентилируемого фасада при постройке каркасного дома

1. Каркас дома надо возводить так, чтобы потом на него в принципе можно было установить подсистему вентфасада. Чтобы выдерживал вес… Чтобы легче и проще было монтажникам (а вы сможете сэкономить на работах по монтажу).

2. Сразу заложите тот шаг, который позволит крепить облицовочный материал выбранного размера. Ещё раз напоминаем – самый оптимальный размер 600/600 мм.
В случае, если по каким-то причинам это не получается (или у вас уже готовый проект с неподходящим или некратным шагом) – приготовьтесь к использованию различных межэтажных элементов, входящих в комплект подсистемы вентфасада. С их помощью вы будете «ловить» подходящий для облицовки размер шага.





  Межэтажка крепится в несущие основания, перекрытия, в «скелет» каркасного дома. Используется для облицовки слишком широких проёмов, монтажа окон / дверей, закрытию ниш и т.п.

Также применяется в тех случаях, когда внешняя стена по каким-то причинам не выдерживает нагрузки (весовые, на вырыв и т.п.).

  Может располагаться под любым углом, вертикально или горизонтально – главное, чтобы края межэтажного элемента были закреплены на жёсткое основание.

Основная суть – возможности применения вентилируемого фасада становятся значительно шире. Но и стоимость возрастает.


3. Надо заранее сделать (как минимум – прикинуть) расчёт нагрузки на каркас.
Если делаете проект с нуля – об этом надо сразу сказать разработчикам. Дело в том, что вентилируемый фасад зачастую рассматривают как отдельный (самостоятельный) этап строительства, который, в принципе, может быть совсем не связан с основным процессом проектирования и возведения каркасного дома.


Часто (особенно при реконструкции или ремонте) – вентфасад возводится через достаточно долгий отрезок времени.
Дополнительно (уже после возведения каркаса дома) надо сделать испытание на вырыв.





Вентфасад из керамогранита – основные эксплуатационные характеристики

Заказать фасад из керамогранита: цена за м2 и стоимость работы

Зачем проводить испытание анкеров на вырыв

Как осуществляется монтаж вентфасада, цена в Москве

Как производится монтаж фасада и формируется цена за работу


Фасад монтаж. Вентилируемые фасады. Установка фасада. Монтаж вентилируемых фасадов, Монтаж вентилируемых фасадов

Стеновые панели    Металлосайдинг

   Виниловый сайдинг

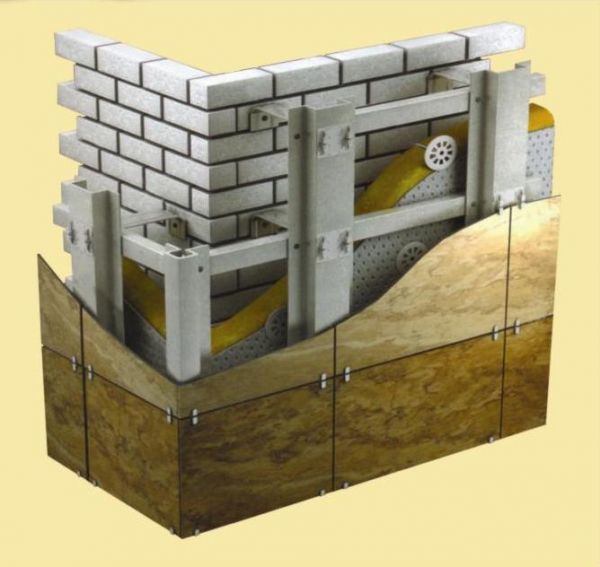

Вентилируемый фасад — это конструкция, собираемая с внешней стороны стен здания.

Вентилируемые фасады состоят из двух основных частей: каркаса и фасадной облицовки. Облицовка фасада может быть различной: сайдинг, алюминиевые композитные панели, фасадные кассеты, керамогранит. Панели крепятся к каркасу и закрывают его от взгляда красотой своих текстур, поэтому каркас называют еще подоблицовочной конструкцией. Каркас бывает различным, например, в Японии каркас делают из деревянных вертикальных брусков (но это актуально только для домов с деревянными каркасными стенами, а в Японии как раз этот случай). Для домов с кирпичными и блочными стенами больше подходит металлический каркас, так как он позволяет устранить неровности стен. Каркас образовывает зазор между облицовочным фасадным материалом и стеной, либо между облицовочным фасадным материалом и слоем утеплителя (если, конечно утеплитель предусмотрен), в этом зазоре происходит постоянное перемещение воздуха, иначе говоря — зазор вентилируется, поэтому зазор  называют вентилируемым и фасад, так же называют вентилируемым. Иногда строители используют сокращенные названия: вентилируемый зазор — вентзазор, вентилируемый фасад — вентфасад.

  • Для чего вообще нужен вентилируемый фасад?
  • Для начала, небольшое отступление: в процессе дыхания человека выделяется углекислый газ и вода в виде пара. Взрослый человек, в зависимости от нагрузки на организм выдыхает от 40 до 300 г жидкости в час. Периодически все принимают ванну или душ, в результате чего воздух в помещении дополнительно насыщается водяным паром, при купании в ванне – около 700 г/ч, а при принятии душа – даже до 2600 г/ч влаги. В процессе приготовления пищи выделяется 600-1500 г/ч влаги. Если мы суммируем количества влаги, выделяющейся в домашнем хозяйстве с четырьмя проживающими (двое взрослых и двое детей), получится около 12-15 л воды в сутки. В конечном итоге, концентрация водяных паров внутри дома практически всегда выше чем снаружи дома. Практически, все типы стен проницаемы для воздуха и для пара (непроницаемы для пара и воздуха только металл, стекло и большинство пенопластов) из-за чего, через ограждающие конструкции (наружные стены), постоянно идет диффузия пара в сторону улицы в результате эксфильтрации (эксфильтрация — перемещение воздуха через ограждающие конструкции изнутри помещения наружу).
    В зимний период температура в жилом помещении выше чем на улице, температура внутренней поверхности стен так же выше чем наружной, чем ближе к улице, тем холоднее становится стена. Пар, проходит сквозь стену, охлаждается и конденсируется в виде  жидкости, внутри стены (это явление называется Точка росы). Ничего хорошего от этого конденсата не будет — влага проникнет дальше, в сторону улицы, и окажется в зоне отрицательной температуры, где превратится в лед. Лед начнет разрушать структуру материала стен. Данный процесс будет повторяться многократно в осенне — зимний и зимне — весенний периоды, так как днем снаружи дома температура будет выше нуля, а ночью — ниже нуля. В итоге, стены разрушатся раньше положенного срока. Не забывайте, что данный процесс будет происходить только в стенах жилых, отапливаемых зданий и не будет возникать в стенах холодных подсобных сооружений.
    Для того, чтобы вывести точку росы из стены, существует оптимальное решение — разместить слой утеплителя снаружи, со стороны улицы. В этом случае точка росы сместится в утеплитель, и строительные конструкции уже не будут подвергаться разрушительному воздействию льда. Естественно, теплоизоляция должна быть паропроницаемой, гидрофобизированной (не впитывать влагу), и иметь волокнистую структуру, только в этом случае влага не будет скапливаться в утеплителе и замерзать внутри него. Но теплоизоляция снаружи дома выглядит совершенно не привлекательно, к тому же ее необходимо закрыть от атмосферных осадков, иначе она очень быстро разрушится. Вот и ответ на вопрос: вентилируемый фасад нужен для создания привлекательного облика фасадам зданий, для защиты наружного слоя утеплителя от атмосферных осадков, а совокупно, вентилируемый фасад продлевает срок службы стен зданий.
  • Зачем нужна паропроницаемая мембрана?
  • Гидроизоляционная паропроницаемая мембрана — это специальная полимерная пленка, которая обладает свойством пропускать влагу (воду и пар) только в одном направлении. Гидроизоляционная паропроницаемая мембрана устанавливается поверх утеплителя, непроницаемой для влаги стороной наружу (маркировка сторон как правило, указывается производителем на упаковке). Функционально, гидроизоляционная паропроницаемая мембрана нужна только во время монтажа вентилируемого фасада, так как этот процесс длится несколько дней, и не исключена возможность, что неожиданно случившийся ливень испортит уже смонтированную теплоизоляцию. Но конечно же, установленную мембрану никто не снимает, вот для чего она должна обладать свойством пропускать пар наружу, иначе, влага бы конденсировалась на ее внутренней стороне и постоянно увлажняла бы слой утеплителя. На самом деле, спор о необходимости паропроницаемых мембран идет уже давно. Например, производитель утеплитея Rockwool, утверрждает, что при использовании их утеплителей, паропроницаемые мембраны не нужны, так как любой дождь во время монтажа утеплителя не способен нанести ему вреда, благодаря его черезвычайной гидрофобизации. Так что ответ на вопрос о необходимости использования паропроницаемой мембраны будет зависеть от того, какой утеплитель будет использоваться при монтаже вентилируемого фасада дома.
  • Какой толщины должна быть теплоизоляция, и нужна ли она? Какой утеплитель лучше?
  • Все зависит от места Вашего проживания (климатических условий), необходимой температуры внутри помещения, материала стен, их толщины и ну и от того, сколько выделено средств на приобретение утеплителя. Методичка для тех кто интересуется теплотехническими расчетами. Вентилируемый фасад устраивается в двух случаях: при новом строительстве, когда он заложен в проект здания; либо при реконструкции фасада здания, в этом случае здание уже функционировало некоторое время, но внешний вид фасада по каким-либо причинам не устраивает собственника, либо необходимо создать дополнительне утепление дома. В первом случае проектная организация обязательно предусматривает теплоизоляцию согласно теплотехническому расчету. Во втором же случае, сам собственник должен решить, тепло ли ему зимой и не слишком ли велики затраты на отопление. Что же касается второй части вопроса, о том, какой утеплитель лучше, то однозначно ответить на него не получится, так как рынок теплоизоляции буквально переполнен различными марками как отечественного, так и импортного производства, все зависит от Вашего требования к соотношению цена — качество. Вот несколько требований для теплоизоляции вентилируемого фасада:
    1. Теплоизоляция должна быть паропроницаемой, т. е. пропускать через себя пар объемом не менее 1л через 1 м.кв. своей поверхности, особенно стоит подчеркнуть, что практически все полистиролы и экструдированные пенополистиролы, пар через себя НЕ пропускают и, следовательно, НЕПРИГОДНЫ для теплоизоляции вентилируемых фасадов;
    2. Теплоизоляция должна быть достаточно жесткой, так как закрепляется на вертикальной поверхности стен специальными дюбелями и не должна оползать под собственным весом, и сильно приминаться прижимным элементом дюбеля, поэтому если Вам предложили утеплить дом рулонной теплоизоляцией, стоит засомневаться в компетентности предложившего;
    3. Теплоизоляция должна быть негорючей, так как в противном случае, благодаря наличию вентилируемого зазора, огонь очень быстро распространится по всей плоскости фасада;
    4. Теплоизоляция должна иметь гигиенический сертификат стандарта РФ, так как существует процесс инфильтрации (перемещение воздуха снаружи внутрь помещения), благодаря которому все вредные вещества, а это в основном различные фенолы и формальдегиды, используемые при производстве теплоизоляции, легко попадают внутрь помещения.
