Калькулятор вентилируемого фасада: Расчет вентилируемого фасада из керамогранита и сайдинга онлайн, расчет подсистемы

Онлайн расчет – калькулятор вентилируемого фасада

Мы предлагаем широкий выбор облицовочных материалов для фасадов зданий. Наш ассортимент включает в себя такие материалы, как алюминиевые композитные панели, фиброцементные плиты, керамогранитные плиты, натуральный камень, HPL-панели, терракотовые панели, металлические фасадные кассеты, профлист и стеклобетон.

Каждый материал имеет свои особенности и преимущества.

• Алюминиевые композитные панели отличаются легким весом, прочностью и долговечностью.
• Фиброцементные плиты являются экологически чистыми и устойчивыми к различным широкопрофильным нагрузкам.
• Керамогранитные плиты характеризуются высокой твердостью, износостойкостью и легкостью ухода.
• Натуральный камень – это элегантный материал, который добавит индивидуальности к вашей фасадной системе.
• HPL-панели, терракотовые панели и металлические фасадные кассеты также имеют свои преимущества и используются в различных проектах.

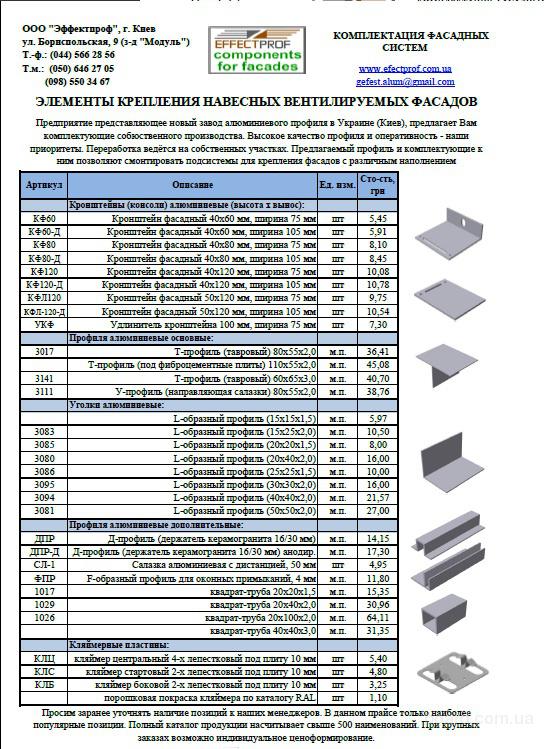

Наши фасадные системы также предлагают различную толщину теплоизоляции и типы подконструкций.

Вы можете выбрать:

• рядовую,
• горизонтально-вертикальную,
• межэтажную подконструкцию для вашего проекта.

Рядовая подконструкция – это наиболее распространенный тип, который используется для небольших зданий или фасадов с небольшой высотой. Она состоит из вертикальных и горизонтальных профилей, которые крепятся к стенам здания и образуют каркас для крепления облицовочных материалов.

Горизонтально-вертикальная подконструкция – применяется для фасадов с большой площадью, высотой или необычной формы. Она состоит из вертикальных стоек и горизонтальных балок, которые создают жесткий каркас для крепления облицовочных материалов. Горизонтальные балки также могут использоваться для создания вентиляционного пространства между облицовочным материалом и теплоизоляцией.

Межэтажная подконструкция – это тип подконструкции, который используется для многоэтажных зданий. Она состоит из вертикальных и горизонтальных профилей, которые крепятся к стенам каждого этажа и образуют каркас для крепления облицовочных материалов.

Выбор подходящего типа подконструкции зависит от многих факторов, таких как высота и форма здания, требования к теплоизоляции и вентиляции, а также особенности выбранного облицовочного материала.

Толщина теплоизоляции для вентилируемых фасадов зависит от климатических условий, географического расположения здания, типа используемого утеплителя и требований к энергоэффективности.

В среднем, она составляет от 50 до 200 мм. Однако в более холодных климатических условиях может потребоваться увеличение толщины утеплителя для достижения оптимальной теплоизоляции здания.

Проектирование фасада включает в себя выбор материалов, расчет нагрузок на конструкцию, определение параметров освещения и вентиляции, а также создание эстетического облика.

Геодезическая съемка в проектировании фасада здания используется для получения точных данных о форме и размерах здания, расположении окон и дверей, а также других элементов фасада.

Данные, полученные при геодезической съемке, могут быть использованы для создания 3D-модели здания, которая может помочь при проектировании фасада. Например, 3D-модель может использоваться для визуализации будущего внешнего облика здания, проведения технического анализа и расчета нагрузок на конструкцию.

Мы уделяем особое внимание каждому проекту и стремимся обеспечить нашим клиентам высокое качество и надежность услуг.

Если вы хотите получить более подробную информацию о наших фасадных системах и услугах, пожалуйста, свяжитесь с нашей командой специалистов. Мы будем рады помочь вам с выбором оптимального решения для вашего проекта!

Теплоизоляционный слой и крепеж навесных вентилируемых фасадов

В избранное

Зарегистрируйтесь, чтобы добавлять в избранное

Поделиться

0 комментариев

Нашли ошибку?

Теплоизоляционный слой

Основные функции и требования к теплоизоляционному слою рассмотрены в ранее в блоках о штукатурных системах.

Особенность теплоизоляционного слоя в навесных фасадных системах (НФС) заключатся в том, что теплоизоляционный слой находится в зоне вентилируемого зазора. В связи с этим в таких системах предъявляются дополнительные требования к утеплителю:

• Пожаробезопасность. Материал должен быть негорючим с целью невозможности распространения пламени по плоскости фасада через вентзазор.
• Устойчивость к разрушению (эмиссии волокон) под действием ветрового потока в вент зазоре.
• Возможность закрепления к основанию дюбелями
• Возможность применения без защитных мембран и пленок

Данным требованиям полностью соответствуют теплоизоляционные материалы из каменной ваты. Данные материалы будут рассмотрены в следующих блоках курса.

Устройство теплоизоляционного слоя возможно, как в один слой, так и в два слоя.

Крепеж

Закрепление теплоизоляционного слоя к основанию в НФС производится механически.

Для закрепления применяются фасадные аналогичные дюбели, которые применяются в СФТК.

Количество и схема крепления зависят от места установки плит теплоизоляции (гладь фасада или углы), а также от высоты над уровнем земли.

#фасад #отделка #ПГС #КМС #Поддержка #Проектирование #Консультация #Выбор решения #Помощь в подборе решения #техническая #конструкция #НВС #вентилируемый #навесной #Пожарная безопасность строительных конструкций #Ликбез

Оцените эту статью

Автор статьи:

Андрей Титов

Руководитель Инженерно-Технического Центра

1265

Дата обновления статьи:

28 Апреля 2020

Автор статьи:

Андрей Титов

Руководитель Инженерно-Технического Центра

1265

Дата обновления статьи:

28 Апреля 2020

Оцените эту статью

Теплоизоляционный слой и крепеж навесных вентилируемых фасадов

Содержание

• Теплоизоляционный слой
• Крепеж

Популярные авторы

Вам может быть интересно

Как защитить древесину и продлить срок службы

Облицовка фасада: сосна или лиственница

Состав легкой штукатурной системы фасада

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

Не нашли ответ на свой вопрос? Напишите нам

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

E-mail *

Название организации

Комментарий *

^* — обязательное поле

Вся информация, предоставленная Вами для проведения технической консультации, является конфиденциальной и не будет передана третьим лицам.

Фасадный калькулятор | ABCB

В качестве кода, основанного на характеристиках, NCC предлагает различные способы, с помощью которых проект здания может соответствовать минимальным стандартам энергоэффективности.

Одним из вариантов является подход «считается удовлетворительным».

В этом видеоролике рассказывается об использовании Калькулятора фасадов для проверки проекта здания с использованием стандартов «Считается удовлетворяющим» и положений, содержащихся в J1.5 первого тома NCC.

Изменения в требованиях к характеристикам остекления NCC расширили ваши возможности по подтверждению общего соответствия фасада здания.

Это позволяет использовать более однородные типы остекления на всех аспектах фасада, используя положения, признанные удовлетворяющими.

Хотя это обеспечивает большую гибкость конструкции, правильные расчеты требуют ввода более подробной информации для проверки соответствия.

Калькулятор фасадов применяется к зданиям классов 3-9, а также к помещениям общего пользования зданий класса 2.

В нем также можно разместить здания смешанного назначения.

Калькулятор доступен на веб-сайте ABCB. Это видео проведет вас через процесс.

Использование этого калькулятора не является обязательным. Вы можете использовать любой метод для подтверждения своих расчетов, если он соответствует требованиям для подтверждения пригодности, описанным в

, пункт A5.2 NCC.

Калькулятор следует использовать вместе с NCC, который содержит определенное значение ряда терминов, используемых инструментом.

Одним из существенных изменений в NCC 2019 является то, что теперь вы должны рассчитывать тепловое сопротивление фасада в целом, а не предъявлять отдельные требования к стенам и окнам, хотя непрозрачные элементы стен по-прежнему должны соответствовать минимальному общему значению R-значения «заднего упора». требования.

Еще одно изменение заключается в том, что теперь можно «торговать» производительностью между северным, южным, восточным и западным аспектами, используя путь соответствия «Deemed to Satisfy».

Даже если один аспект не соответствует минимальным требованиям, фасад в целом может соответствовать.

Калькулятор фасадов, основанный на Excel, поможет вам со всеми этими расчетами.

Используйте навигационную ленту в верхней части страницы или вкладки внизу для перемещения по калькулятору.

Выпадающие поля серого цвета, в отличие от белых полей, которые требуют ввода данных.

ABCB хочет, чтобы этот калькулятор был полезным и эффективным инструментом. Как только нам станет известно о каких-либо проблемах, мы будем перечислять их на вкладке «Известные проблемы» до тех пор, пока они не будут устранены.

Поэтому, если у вас возникнут трудности, загляните сюда или в «Помощь».

Время от времени будут появляться контекстные подсказки, которые помогут вам заполнить калькулятор. При необходимости эти всплывающие окна можно перетащить в сторону.

Теперь мы пройдемся по калькулятору, показав, в качестве примера, его использование при проектировании теоретического здания общежития для студентов в Мельбурне.

Всего 7 шагов.

Шаг 1… Введите общую информацию о здании.

Калькулятор должен открыться на странице «Общая информация». Если нет, то он доступен с первого цветного квадрата на ленте.

На этой странице введите данные о себе…

… и здании…

… включая классификацию… климат… и количество этажей над землей.

Информацию о климатических зонах и связанных ресурсах можно получить, щелкнув карту на этом экране или посетив веб-сайт ABCB.

Шаг 2… Введите информацию о системе остекления.

Щелкните информационный квадрат системы остекления на ленте.

Введите данные, создав уникальную ссылку для каждой системы остекления…

… и выберите Система…

… Стекло…

… и Типы рам из раскрывающихся меню.

Когда вы выбираете тип стекла, калькулятор автоматически заполняет значение U-значения стекла и коэффициент усиления солнечного тепла из встроенной пользовательской библиотеки.

Наконец, введите общие значения системы U и SHGC.

Эти значения зависят от размера окна и характеристик обрамления, включая подрамник.

Эту информацию можно получить у поставщика окон, в базе данных WERS или рассчитать самостоятельно.

Одним из важных аспектов калькулятора является наличие настраиваемой пользовательской библиотеки.

Хотя некоторые общие значения вводятся заранее, калькулятор предназначен для расширения со временем. Вы можете создать свою собственную библиотеку значений при использовании калькулятора.

Эти значения могут относиться как к отдельным элементам фасада, так и к целой стеновой системе.

Некоторые данные будут вам известны, а некоторые нужно будет получить от поставщиков.

Все пользовательские элементы в библиотеке будут автоматически добавлены в соответствующее раскрывающееся меню калькулятора.

Шаг 3… Введите информацию о стене.

Делается это на следующей вкладке – Стеновые системы.

Здесь вы вводите информацию о непрозрачной стене, чтобы рассчитать ее тепловое сопротивление и влияние теплового моста.

Здесь доступны два метода расчета.

Первый — ввести информацию из пользовательской библиотеки. В этом примере мы будем использовать предварительно установленный профиль стены с известным значением Total System R, равным девяти десятым квадратным метрам по Кельвину на ватт. (0,9 м2КВт)

К этому добавим толщину стены и коэффициент солнечного поглощения.

Если вы еще не знаете общее системное R-значение стены, второй метод позволяет вам вместо этого рассчитать его путем «создания» информации из внешнего слоя плюс до 6 дополнительных слоев.

Опять же, к отдельным материалам и определенным данным можно получить доступ из пользовательской библиотеки с дополнительной информацией, которую необходимо ввести, например, толщину слоя, толщину каркаса, ширину и площадь, а также детали термического разрыва.

В этом примере мы будем использовать сплошной бетонный внешний слой с воздушным пространством толщиной 20 мм, изоляцией из стекловаты и облицовкой из гипсокартона.

Выберите уровень вентиляции на втором уровне. Это повлияет на термическое сопротивление воздушной прослойки и всех слоев снаружи.

После выбора уровня вентиляции инструмент рассчитает его эффект и объединит два и три слоя, при этом общее значение двух слоев будет показано в слое 3.

Уровень 2 отображается как ноль.

Основываясь на всей этой информации, калькулятор вычислит системные R- и U-значения.

После завершения эта нестандартная стена теперь может быть добавлена ​​как определяемая пользователем система в пользовательской библиотеке…

… для будущего использования в разделе «Системы стен» на этой вкладке.

Шаг 4… Введите информацию о затенении.

Существует также вкладка для входа в систему затенения, где вы вводите тип затенения — горизонтальное или обеспечиваемое каким-либо другим типом устройства — и размеры.

В этом рабочем примере нет информации о затенении.

Шаг 5 … Оцените, соответствует ли проект минимальным требованиям, которые считаются удовлетворяющими.

Затем перейдите на вкладку «Площадь остекления стены плюс результаты».

Эта страница состоит из трех разделов. Первую…

… и третью из этих панелей можно включать и выключать для экономии места на экране.

Во второй панели введите площади как застекленных, так и непрозрачных элементов фасада.

Автоматически используя уникальные ссылки, которые вы ввели на предыдущих листах, калькулятор покажет значения общего фасада U и фасадной солнечной проводимости, значения остекления и

Средние R-значения стен.

Эти результаты будут отображаться в виде единиц измерения на панели Wall Glazing Area, при этом соответствующие результаты отображаются в зеленых полях, а несоответствующие результаты — в красных полях.

Пожалуйста, помните, что при вводе данных на этой странице вы можете использовать данное остекление, затенение или ссылку на стену только один раз для каждого аспекта. Если вы введете одну и ту же ссылку более одного раза, калькулятор не даст правильных результатов для фасада.

Если стена и/или остекление являются внутренними, отметьте ячейку «внутренняя стена». Это будет означать, что для этой конструкции проверяются только требования U-значения.

Общее соответствие, основанное на методе 1 — значение U и пропускание солнечной энергии — и методе 2 — значение U и значение энергии переменного тока — показано графически на панели результатов.

В этом примере оболочка не соответствует требованиям к коэффициенту теплопередачи или пропусканию солнечного света ни по методу 1, ни по методу 2. Непрозрачные компоненты стены также не соответствуют требованиям к минимальному общему коэффициенту сопротивления обратного хода, изложенным в таблице J1. .5a Кодекса, поэтому предложенный проект не соответствует минимальным требованиям, которые считаются удовлетворяющими.

На третьей панели этой вкладки показаны значения эталонного здания, которые потребуются JV3, на основе данных, которые вы ввели в другом месте.

Если общее соответствие достигнуто, переходите сразу к Шагу 7.

Если нет…

Шаг 6… Внесите изменения в выбранные конструкции или материалы, чтобы здание соответствовало требованиям.

С помощью калькулятора можно проверить влияние различных изменений конструкции.

Сюда могут входить…

… сокращение тепловых мостов…

… модернизация изоляции…

… пересмотр конструкции окна и затенения…

… или другие изменения конструкции.

(пауза)

Когда ввод калькулятора отражает окончательные настройки проекта…

Шаг 7… Сообщите о результатах.

Калькулятор может генерировать отчет, обобщающий результаты.

Чтобы войти на эту вкладку, вам необходимо принять правовую оговорку. Помните, что вся информация должна быть проверена и сверена с проектной документацией для оценки соответствия.

Дополнительные сведения о Калькуляторе фасадов, включая дополнительные примеры, приведены в Руководстве по энергоэффективности, том 1, и в других источниках на веб-сайте ABCB.

Система DKT1 – Cosentino USA

Описание

В системе DKT1 в зависимости от плотности креплений и минимальных расстояний между перфорациями производится расчет отдельных сил, воспринимаемых материалом и анкеровкой. Цилиндрическая перфорация или перфорация с подрезкой позволяют получить чистое и точное отверстие, в котором штифт и шуруп в форме усеченного конуса работают вместе в тяге на обратной стороне материала.

Винт крепится к профилю, гарантируя крепление всего элемента к несущей конструкции. Эта система компании Dekton сертифицирована для вентилируемых фасадов согласно ETA 14/0413 и BBA 16/5346 для толщины 12 мм и 20 мм, хотя ее можно использовать и для других несертифицированных толщин.

Деталь 1 . Вертикальный разрез

Деталь 2 . Горизонтальная секция

Деталь 3 . Вертикальный разрез

Деталь 4 . Горизонтальная секция

1. Дектон | 2. Фиксирующий зажим | 3. Горизонтальный профиль | 4. Ходовой винт | 5. Регулируемый винт | 6. Самоходный винт | 7. Вертикальный профиль | 8. Сепаратор «L» | 9. Теплоизоляция | 10. Несущая стена | 11. Кейл-анкеровка | 12. Разрыв теплового моста | 13. Набивка

DKT1 Проекты

Dekton, благодаря своей устойчивости к изгибу (≥45 Н/мм2), идеально отвечает потребностям этой вентилируемой системы, где ветер и сейсмическая активность являются критическими факторами при расчете и проектирование корпуса.

Dekton также предлагает множество возможностей для резки, в большом или маленьком формате, правильной или неправильной формы и т. д., что делает его идеальным материалом для очень сложных и требовательных решений.

Кап Ферра | Хиксвилл Лонг-Айленд | Porsche

Вам нужна помощь с проектом?

Свяжитесь с нашими специалистами для консультации

Вам нужна помощь с проектом?

Свяжитесь с нашими специалистами для консультации

Свяжитесь с нами

Свяжитесь с нами

Другие строительные системы

DKT 2

Проекты с горизонтальной иерархией.

Подробнее

DKT 3

Проекты продуманы до мельчайших деталей.

Подробнее

DKT 4

Проекты со скромными ресурсами.

Подробнее

DKB

Детали крепятся непосредственно к корпусу

Подробнее

Библиотека цифровых ресурсов

Цифровые ресурсы

Библиотека материалов BIM .zip/.rar 45,7 MB

Скачать

Вентилируемые фасадные системы Dekton .zip/.rar 10,6 МБ

Загрузить

Библиотека материалов VRay .zip/.rar 13,7 ГБ

Загрузить

Системы крепления

Детали навесной стены для сверхкомпактной поверхности Dekton от Cosentino .pdf 1 МБ

Загрузка

Система DKC .zip/.rar 42 МБ

Загрузить

Система DKT1 .zip/.rar 4 МБ

Загрузить

Система DKT2 . zip/.rar 800 КБ

Загрузить

Система DKT3 .zip/.rar 23 Мб

Скачать

Система DKT4 .zip/.rar 9MB

Скачать

Системы в зависимости от толщины Dekton .zip/.rar 3 МБ

Загрузить

Техническое руководство (на английском языке) .pdf 24 МБ

Загрузить
