Фасады из фасадные кассеты размеры: Фасадные кассеты для наружной отделки домов, купить металлокассеты по цене от 550 рублей

Металлические кассеты – Вентилируемые фасады Силма



Фасадные кассеты – современный и пожаробезопасный фасадный материал, чем-то по своему эстетическому виду напоминает алюмокомпозитную панель, но имеет плюсы так и небольшие минусы при применении в облицовке зданий вентфасада
Одним из основных плюсов применения, является его не горючесть, имеет степень К0 и рекомендуется для облицовки современных фасадов, детских садиков, школы, административного и производственного зданий, смотрится на фасаде великолепно и заслуживает отдельной награды по своим характеристикам.
Минусом для облицовки фасадов здания является только размер облицовочного материала, что не всегда позволяет архитектору, проектировщику, применять данный вид фасадного материала, выполнить задуманное на обьекте строительства, ведь данный материал при больших размерах имеет свойство выгибаться и создавать эффект линзы, что мешает внешнему виду фасада современного здания ! Многие сравнивают фасады с металлокассетами, с аналогом и профнастилом, что не совсем верно, данные виды облицовки фасада отличаются визуально, создают не однозначный эффект и противостоят пожарным требованиям на обьекте, являются совсем другим подвидом фасадного покрытия.

Наша компания выполняет как производство кассет металлических оцинкованных,так и покраску изделий в камерах по покраске полимерным покрытием.Наши панели используют для отделки вент фасадов банков, зданий и сооружений, вне зависимости раскладки от размеров, в зависимости от назначений – промышленных и коммерческих, жилых и административных, детских садов в Московской области и регионах РФ.
Визуально этот материал напоминает завершённую металлоконструкцию, с загибами по бокам и без таковых (закрытым способом).
Сферы применений материала бывают разные, в зависимости от концепции и потребности !

Производство наших металлокассет находится в Московской области, кассеты можно заказать в виде образца, сделать выкрас и образец для установки на обьекте, также как и образец нашей подсистемы мы выполним работу оперативно примененяя ваши пожелания: на административных и жилых зданиях, внутри помещения для отделки шоу рума а также на выставках для монтажа образца и.

т.д.
Металлокассеты и цена зависит от крепления и размеров кассеты, толщины металла (от 0,7 до 1.2 мм) Здорово материал покажет себя и для реконструкции зданий, отделки цоколя и лестничных площадок, пилонов благодаря своему добротному качеству и ветхое здание покажется современным, изысканным, по сравнению с предыдущим состоянием.

Фасадные металлические кассеты с покрытием в любой оттенок RAL или Московской палитре цветов, по концепции, как и впрочем любой другой вид отделки современного вентилируемого фасада имеет свое достоинство, выделяя основные:

Простота при монтаже, заказывая рабочий проект от производителя. Последнее играет важную роль, так как мы имеем опыт в раскладке фасадного материала и являемся производителями навесных вентилируемых фасадов Силма, непосредственно Силма-М (Металлокассета) и АТР под данный облицовочный материал, подходит для крепления фасада, и экономит средства при осуществлении проекта поэтому, если вы не сталкивались с данным материалом ранее, лучше закажите проект на фасад у нашей компании, Вы не ощутите большой разницы в удорожании. Вентфасад с металлокассетами, это максимальный набор оттенков, не дорогие изделия, фасад на долгие годы эксплуатации-недаром данный вид материалов выбирает и компании с мировым рейтингом- по примеру компании Сбербанк. Благодаря данному виду отделки фасада, даже самое серое здание, имеет место стать очень и очень красивым, привлекательным, долгоиграющим. К примеру этому здания в центре города, на примере г.Москвы, стоит выехать в город проехать и посмотреть, либо глянуть фасады на панорамах карт Яндекс;

Устойчив также материал к перепадам температуры и не боится холода а также высоких температур, и коррозии благодаря полимерному покрытию. Мы следим за каждым элементом отделки фасада, угловых кассет, лицевых кассет и парапетных крышек примыкающим к фасаду ! Это всё реализуемо при применении производства из оцинкованной стали а также полимерному покрытию, применяется и является неотьемлемой частью при изготовлении наших кассет;
Фасадные кассеты сохраняют свое покрытие на долгие годы, и не выгорают, не цветут. Это как автомат калашникова-качественный материал, не боится погодных условий, может конкурировать с внешней агресивной средой, не побоимся и нести гарантию на фасад !!! Отсюда следует, что у фасадных кассет больше плюсов нежели минусов, ценой и пожарными требованиями, внешним видом материал безупречен, будет радовать глаз вас долгие годы и не требует покраски и перекраски множество циклов.
Крепёжи металлокассет проводим двумя способами:

• Скрытый способ верхнюю кассету держит с помощью зацепов крепится и стыкует нижнюю часть;
• Открытый способ крепления, который монтируется посредством крепежа заклепками или метизами отдельных частей кассеты непосредственно к несущему каркасу здания.

Металлокассеты, изготавливаются из оцинкованного металла, применяются для облицовки внешней и внутренней.Вы можете выбрать палитру цветов самостоятельно либо получить консультацию у нашего дизайнера и будьте уверенны-мы поможем в согласовании оттенков и цветов в Москомархитектуре. Также можете согласовать и вашу цветовую палитру, мы подскажем и поможем !

Металлокассеты от Силма это экология, долговечность, пожаробезопасность, цикл проектных и дизайнерских работ, помощь в согласовании, современное производство и подход к каждому, эстетика, и просто проверенный годами материал, рекомендуемый к применению в современных навесных вентилируемых фасадов от Силма !!!

Вы можете заказать металлокассеты в Москве, получить консультацию о цене и комплектации у наших специалистов, которые посоветуют подсистему для фасада, материал и проведут полную консультацию по телефонам, указанным на сайте компании.

Фасад из металлокассет – металлические фасадные кассеты Москва

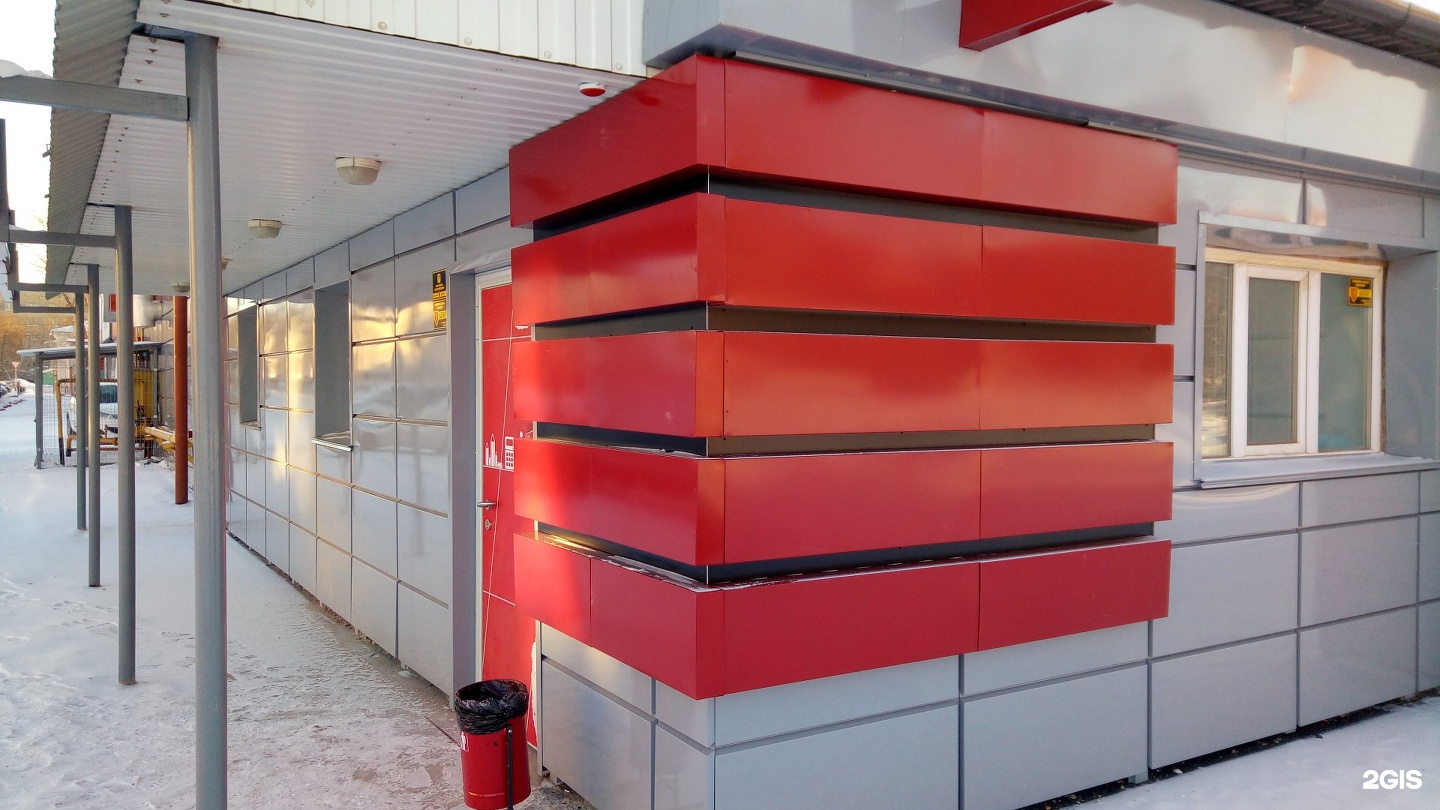

Примеры фасадов из металлокассет

Компания Alucom проектирует, производит и поставляет алюминиевые вентилируемые системы для фасадов на здания, дома, строения различного назначения, в том числе, жилые многоэтажные и коттеджи, промышленные объекты, офисные и корпоративные здания, учреждения культуры, науки и образования.

Металлические кассеты для фасадов востребованы из-за своей прочности, долговечности, а также пластичности, позволяющей создавать нестандартные формы кассет. С помощью металлокассет можно существенно изменить фасад здания, наделив его индивидуальностью и преобразив облик.

Алюминиевые системы Alucom для фасадов производятся учетом особенностей облицовочного материала, так для установки металлокассет разработана и произведена система фасада, учитывающая свойства этого вида облицовки система Alucom KP.

Система Alucom KP спроектирована таким образом, чтобы максимально упростить установку кассет и ускорить процесс монтажа. Так, в направляющую сложной формы, устанавливается скользящий кронштейн салазка. За счет ответной части салазки, кассеты легко навешиваются. В углах кассет коробчатого типа клепается труба квадратного сечения, являясь одновременно элементом крепления и угловым усилителем кассеты.

Варианты облицовки фасада металлокассетами

Преимущества фасадов из металлокассет

Из плюсов такого способа монтажа:

• нет потери времени на разметку мест крепления , так как этой технологической операции просто нет при монтаже;
• количество заклепок ниже в 2 и более раза, чем при навешивании кассет с помощью иклей;
• невозможность перекоса кассет при таком варианте крепления.

Таким образом, технологичность системы позволяет свести к минимуму влияние рабочих на качество финального продукта.

В качестве металлокассет могут использоваться:

• кассеты из алюминиевого композитного материала 3-4мм;
• кассеты из алюминиевого листового материала толщиной 1,5-4мм;
• кассеты из перфорированных алюминиевых материалов 1,5-2мм.

Фасады из металлокассет могут использоваться на зданиях различного уровня ответственности и всех степеней огнестокости и классов функциональной и конструктивной пожарной опасности, например, для облицовки детских садов, школ и больниц, к которым предъявляются повышенные требования со стороны пожарных служб.

Металлокассеты могут быть прямоугольной, ромбовидной и иной формы, при необходимости такие кассеты можно отфальцевать, получив цилиндрические кассеты. Вальцованными кассетами можно облицовывать колонны, или иные декоративные элементы зданий.

Если фасад из металлокассет устанавливается в регионах с большой ветровой нагрузкой, и при этом, согласно архитектурным решениям, необходимо сохранить большие размеры кассет, они могут усиливаться изнутри ребрами жесткости.

Палитра возможных цветов металлокассет обширна: цвет может быть любой по шкале RAL.

Также фасад из металлокассет может имитироваться натуральные материалы облицовки. Этот эффект достигается с помощью окраски металлокассет с имитацией под дерево, камень, терракотовые панели и др. Окраска производится на европейском уровне, что подтверждается знаком качества QUALIQOAT.

С использованием системы К-4 возможна облицовка металлокассетами внутренних интерьеров бесшовным способом. Такой способ применялся, например, на станции метро Румянцево.

При данном методе крепления борта кассет вставляется в П-образную направляющую и защелкиваются. В результате получается создать большие плоскости без рустов.

С этим металлокассетами достаточно интересно работать, они позволяют реализовать нестандартные решения. Стоит иметь ввиду, что данный способ не применяется для облицовки больших площадей наружных фасадов, поскольку при перепадах температур отсутствие температурных швов приведет к деформации кассеты.

К преимуществам металлических кассет для фасада необходимо отнести:

• Пластичность,
• Возможность использовать для зданий с повышенными требованиями к пожарной безопасности,
• Возможность вальцовки,
• Возможность окраски с имитацией натуральными материалами,
• Прочность материала к механическим воздействиям,
• Низкий уровень влагопоглощения,
• Стойкость к перепадам температур.

Фасадные кассеты – материал нового поколения для внешней отделки зданий и сооружений | mastera-fasada.

ru

В качестве внешней отделки жилых зданий и производственных строительных объектов все чаще используются вентилируемые фасадные системы. Внедрение в производство новых технологий позволило создать совершенно новый строительный отделочный материал – фасадные кассеты.
Кассетный фасад не только защищает стены здания от неблагоприятных погодных условий, но и позволяет устанавливать в конструкции системы утеплительные и звукоизоляционные материалы. Также данный отделочный материал отличается быстротой монтажа и высокими прочностными характеристиками.
Вариант вентилируемого фасада с использованием металлических кассет различных цветов и фактур

Особенности производства и технические характеристики фасадных кассет

Металлические фасадные кассеты могут быть выполнены из оцинкованной стали, алюминия или композитных материалов. В зависимости от материала, из которого изготовлены кассеты, выбирается и система крепежа.
Листы оцинкованной стали – материал достаточно тяжелый, поэтому предусматривает крепление из прочного оцинкованного алюминиевого профиля. Также при проектировании надо учитывать, что данный строительный материал увеличивает нагрузку на фасад здания.
При разработке видео проекта облицовки здания фасадными кассетами следует также учесть все архитектурные особенности строения и выбрать соответствующий дизайн отделки.
Современное оформление фасада алюминиевыми кассетами

Стоит заметить! Самыми дорогостоящими, но и самыми прочными и легкими являются фасадные кассеты, изготовленные из алюминия. К тому же размеры алюминиевых кассет могут быть достаточно большими, что значительно ускоряет монтаж.

Так как производство фасадных кассет предусматривает в основном использование оцинкованной стали, покрытой полимерной пленкой, то палитра цветов данного отделочного материала очень разнообразна. Это позволяет оформлять здания в самых разнообразных смелых и оригинальных дизайнерских решениях.
Ответственные производители предлагают высококачественные фасадные кассеты, выполненные из металлического листа толщиной до полутора миллиметров.
Высокая цена таких материалов полностью оправдана их высокими эксплуатационными свойствами.
Фасадные кассеты мп 2005 и мп 1005, которые чаще всего используются для облицовки систем вентилируемых фасадов многоэтажных зданий, производятся из оцинкованной стали отечественного производства.
Толщина металла кассеты составляет от одного до полутора миллиметров. В качестве защитного покрытия кассеты используется полиэстер или ПВДФ.
Фасадная кассета мп 2005 обеспечивает надежную защиту стен здания от неблагоприятных погодных условий. Относительно невысокая цена облицовки, по сравнению с зарубежными аналогами, делает данный строительный материал особо популярным на отечественном рынке.
К достоинствам металлических кассет для отделки фасада можно отнести следующие характеристики:

• Фасадные металлокассеты – долговечный и прочный материал;
• Особенности конструкции кассетной системы обеспечивают быстрый монтаж облицовки;
• Металлические кассеты надежно защищают фасад здания от воздействия неблагоприятных погодных условий;
• Фасад из металлокассет не горит и выдерживает значительные перепады температур;
• По сравнению с керамическими отделочными блоками и цементными плитами данный материал несет меньшую нагрузку на стены здания из-за своего меньшего веса и облегченной алюминиевой конструкции обрешетки.
• Кассетные фасады позволяют значительно сократить сроки проведения отделочных работ за счет высокой точности размеров и легкости монтажа.

Кассеты для внешней облицовки, выполненные из композитных материалов, имеют ячеистую структуру и намного меньший вес, чем фасадные металлические кассеты. Поэтому данный материал довольно часто используется для облицовки частных жилых домов и коттеджей.

Совет! Следует обратить внимание, что некоторые композитные кассеты для облицовки подвержены воздействию высоких температур. Поэтому следует при покупке внимательно изучить сертификаты соответствия и температурный режим, который могут выдерживать данные отделочные материалы. Сертифицированное, согласно ГОСТу изготовление фасадных кассет из композитных материалов выполняет только несколько российских крупных фирм производителей.

Особенности монтажа кассетных фасадов

Вентилируемые фасады, выполненные из металлических или композитных кассет, поставляются как единая система, состоящая из многих деталей:

• Наружные и внутренние крепежные уголки;
• Откосы;
• Металлические профили;
• Крепежные костыли;
• Наличники;
• Нащельники;
• Ветрозащитные панели.

Благодаря полному комплекту крепежа монтаж фасадных кассет занимает немного времени и может быть установлен на зданиях любой, даже очень сложной, конструкции.
Существует два основных способа установки фасадов из кассет:

1. Видимый способ крепежа;
2. Скрытый крепеж вентилируемого фасада.

Видимый крепеж вентилируемого фасада

Кассета из стали с видимым вариантом крепежа
В зависимости от геометрической формы и архитектурных особенностей здания выбирается и метод крепежа фасадных кассет.
Видимые крепежи монтируются на шляпный металлпрофиль при помощи саморезов и предназначены для быстрого и качественного ремонта.
Специальные отогнутые поверхности, имеющие отверстия для крепежа, позволяют произвести ремонт зданий и сооружений в сжатые сроки без применения специализированных инструментов и дорогостоящей строительной техники.
Фасадные кассеты вентилируемого фасада с видимыми крепежными элементами имеют выгнутую форму, что значительно упрощает монтаж.

Скрытый крепеж вентилируемого фасада

Кассета со скрытым вариантом крепления
Фасадные кассеты, монтируемые методом скрытого крепежа, имеют отогнутую наружу грань только с одной, верхней, стороны панели. Кассеты скрепляются методом конструктора «лего» при помощи кромок, обеспечивая бесшовный «скрытый» монтаж вентилируемого фасада.
На фото видно, что форма кассеты обеспечивает надежный и прочный слой внешней облицовки стен здания.
Качественные отделочные материалы, такие, например, как фасадные кассеты ruukki, позволяют произвести качественную облицовку и обеспечить грамотную вентиляцию стен.
Принцип крепления вентилируемых навесных фасадов состоит из нескольких этапов:

• Вначале монтируется несущая обрешетка из металлических горизонтальных профилей;
• Далее укладывается слой теплоизоляционного материала;
• Поверх теплоизоляции обязательно устанавливается гидроизоляционная пленка;
• Слой утеплителя и гидроизоляции фиксируется при помощи тарельчатого дюбеля;
• Далее монтируется каркас их Г-образного профиля, на который впоследствии крепятся фасадные кассетные панели.

Важно! Правильно рассчитанная высота шляпного профиля обеспечивает качественную вентиляцию пространства между стеной и внешней облицовкой.

Утеплительные материалы, используемые в конструкции вентилируемых фасадов

Расположение слоев утеплителя, гидроизоляции и ветрозащиты в структуре вентилируемых фасадов
В качестве утеплителя для вентилируемых фасадов используются экологически чистые, негорючие материалы, такие как минеральное волокно. Структура утеплительного материала для внутреннего слоя более рыхлая. Второй слой утеплителя должен быть более плотной и устойчивой структуры.
Поверх слоя утеплителя и гидроизоляционного слоя на специальную металлическую обрешетку крепятся кассеты для фасада.

Ветровая защита утеплительного слоя

В обязательном порядке при монтаже навесных вентилируемых фасадов должна быть предусмотрена ветровая защита. Мембранная ткань защищает слой утеплителя от выветривания, а также контролирует влажность, не позволяя влаге проникать в слой утеплительного материала.
Кассеты из металла или композита крепятся на обрешетку после установки слоя утеплителя и мембранной ветровой изоляции на несущую конструкцию из кронштейнов и направляющих.

Можно ли самостоятельно установить облицовку из фасадных кассет

Так как металлическая фасадная кассета предусматривает достаточно сложную конструкцию для крепления, то выполнить такие работы самостоятельно достаточно сложно.
При монтаже металлического каркаса важно строго следовать всем позициям, которые предусматривает инструкция по креплению данных отделочных материалов. Даже незначительный перекос при монтаже металлической обрешетки может привести к перекосу всей конструкции вентилируемого фасада.
Поэтому выполнять данные отделочные работы своими руками, не имея необходимых знаний и строительных навыков, не рекомендуется.
В заключение можно с уверенностью сказать, что фасадные кассеты – универсальные материал для облицовки многоэтажных зданий, который обеспечивает надежность и эстетичный внешний вид облицовки.

Что такое металлические фасадные кассеты, особенности эксплуатации и монтажа

Металлические фасадные кассеты (металлокассеты) – это блоки квадратной или прямоугольной формы, сделанные из листов стали, бока которой загнуты, чтобы придать изделию вид тонкой коробки. Используются при возведении некоторых сооружений и в качестве облицовочного материала в вентилируемых фасадах. Популярность металлокассет постоянно растёт, несмотря на достаточно высокую стоимость материала. Их используют во время строительства и ремонта фасадов общественных зданий: аэропорты, больницы, торгово-развлекательные центры и пр.

Облицовка из металлических кассет выглядит опрятно и стильно. Широкий цветовой диапазон позволяет придать зданию уникальный вид, подчеркнуть его предназначение. Для больниц, государственных учреждений и других подобных объектов подойдут строгие цвета, например, оттенки серого. Яркий развлекательный комплекс привлечёт внимание посетителей. Для оформления фасада такого здания можно выбрать металлокассеты разных цветов и создать узор.

Особенности фасадных кассет

Металлокассеты не имеют стандартных размеров. Производители создают продукцию под параметры заказчика, хотя могут иметь в дополнение к этому стандартизированную линейку блоков. Это позволяет подобрать оптимальную конфигурацию фасада с учётом архитектурных особенностей здания и инженерных требований. Для оформления углов, арок, проёмов кассетам можно придать соответствующую конфигурацию. Для установки элементов может использоваться видимый или скрытый крепёж.

К преимуществам металлокассет относят:

• высокое качество облицовочного материала, его крепость, надёжность, долговечность, устойчивость к коррозии;
• оптимальный размер элементов конструкции, соответствующий инженерным расчётам;
• возможность использования кассет в наружных и внутренних отделочных работах;
• точные размеры каждого элемента, благодаря чему строение после окончания работы приобретает совершенный вид;
• разноцветные матовые и блестящие покрытия на кассетах дают возможность для воплощения любых замыслов дизайнеров;
• с помощью фасадных панелей можно скрыть визуальные недостатки старых стен: неровности и другие дефекты.

Металлокассеты используют при строительстве и для ремонтных работ. Красивый ухоженный фасад увеличивает реализационную стоимость здания.

Кассеты изготавливаются в цехах. Профилированные рабочие формы поставляются на объект в готовом виде, что значительно ускоряет и упрощает монтажные работы.

Особенности монтажа

Есть два вида установки

1. Видимый крепёж. Осуществляется благодаря отогнутым боковым поверхностям металлокассет, в которые вставляют шляпные саморезы. Это самый простой и быстрый метод создания фасада.
2. Скрытый. Для него используются металлокассеты особой конструкции. Такой фасад выглядит аккуратно, имеет высокую защиту от вандалов. Отодрать панели практически невозможно.

Особенности бесшовного скрытого крепежа

Для монтажа используются специальные металлические кассеты с кромкой. Она обеспечивает надёжную сцепку с нижестоящим элементом. Первый ряд устанавливается на специальную рейку. Его верхняя кромка крепится к профилю обрешётки. В результате доступный для манипуляций крепёж всегда остаётся на самом верху здания.

Металлокассеты можно использовать для простой облицовки, чтобы улучшить вид строения, или в качестве наружного слоя (утепление по технологии вентилируемого фасада). Во втором случае между покрытием и зданием прокладывается теплоизоляционный материал (минеральная вата), который закрывают ветро- и влагонепроницаемой мембраной.

Алюминиевые композитные фасадные кассеты (АКП) с гарантией от производителя

Фасадные кассеты от М8 Сити Про изготавливаются на собственном современном оборудовании, что позволяет контролировать качество в режиме реального времени и добиваться наивысшей точности в размерах фасадных кассет.

На выбор наших Заказчиков любые формы и размеры в зависимости от проекта: плоские, радиальные, угловые, фасонные.

Так мы не ограничены в цветах алюминиевых фасадных композитных кассет. Основные цвета алюминиевого композита находятся на складе, что удобно для выполнения срочных заказов.

Фасадные кассеты выполняются из алюминиевых композитных панелей производства Россия или Китай. Важным моментом является то, что у предлагаемых нами панелей внутренний слой алюминиевого сплава составляет 0,5 мм. Это очень хороший показатель качества материала.

Размеры алюминиевых композитных плит:

Толщина панелей: 4,0 мм

Толщина алюминиевых слоев: 0,5 мм

Длина: 3200/4000/4500 мм

Вес: 7,6 кг/м

Технологические данные системы вентилируемого фасада из композитных панелей:

Момент инерции: 0,345 см

Момент сопротивления: 1,75 см

Жесткость на изгиб: 2400 кНсм

Коэффициент линейного расширения: 2,4 мм/м (1000°К)

Коэффициент звукопоглощения: 0,05

Оцениваемая звукоизоляция (ISO 717-1): 27 дБ

Классификация:

Класс пожарной опасности: КН-0

Группа горючести: Г1

Температуростойкость: от -50

Монтаж:

Монтаж фасадных композитных кассет осуществляется с помощью навешивания на фасадную алюминиевую подконструкцию из профилей производства М8 Сити Про. Монтаж производит собственная монтажная бригада.

Стоимость композитных фасадных кассет

Стоимость металлокассет формируется в соответствии с видом и толщиной металла, а также напрямую зависит от типа крепления, которое может быть видимым или скрытым. Каждый проект требует индивидуального расчета, вследствие чего и будет выведена окончательная цена металлокассет, основанная на точном замере фасада.

Звоните! Наши специалисты подробно расскажут подробнее о свойствах фасадных кассет, и помогут правильно производителя кассет для вентилируемого фасада.

Кассета фасадная со скрытым креплением Фасады

Декоративная поверхность:

✔ Гладкая   ✔ ГОФРО   ✔ РОМБ

Размер элемента / Площадь:

✔ 550*600мм / 0,33м²

✔ 600*600мм / 0,36м²

ВНИМАНИЕ!!!
➤ Указана полезная площадь изделия, т.е. фактически закрываемая на стене, а негабаритная!
➤ Готовы изготовить фасадные кассеты по вашим размерам.

Толщина металла:

✔ 0,7мм   ✔ 1мм

Цвет элемента:

✔ RAL   ✔ УФ-печать рисунка

Цена: Перейти к прайсу

Кассета фасадная со скрытым креплением. Описание

Кассеты фасадные со скрытым креплением или кассеты закрытого типа выполняются толщиной 0,7 и 1 мм. По желанию заказчика поверхность кассеты может быть гладкая, либо гофрированная (ГОФРО, РОМБ).

Окраска изделий производиться порошковыми красками – современная экономичная технология, позволяющая получить качественное и долговечное покрытие с отличными эксплуатационными характеристиками.

Специалисты компании Камилан готовы предложить нанесение различных декоративных покрытий на свои изделия по вашему желанию: рисунки, узоры, рисунок имитирующий различные породы деревьев и природный камень. Познакомиться с примерами таких покрытий можно на фотографиях представленных ниже.

Кассета фасадная со скрытым креплением. Примеры реализованных проектов

Система навесных фасадов с воздушным зазором Камилан

Облицовочные элементы фасадов изготавливаются из оцинкованной стали и имеют полимерное покрытие. Цвет фасада выполняется в соответствии с вашим дизайн-проектом.

Фасады Камилан предназначены для защиты зданий из традиционных материалов (кирпича, камня, бетона, дерева и т.д.) от разрушения под действием внешних разрушающих факторов, а также повышения общей теплозащиты сооружения в соответствии с требованиями СНиП 23-02-2003 «Тепловая защита зданий». Заметим, что система навесных фасадов Камилан разработана с учетом климата Сибири (перепады температуры до минус 60 град, ветровая нагрузка для III и IV ветровых районов согласно СНиП 2.01.07-85)

Основные достоинства фасадных кассет и панелей Камилан: не растрескиваются, стойки к ржавчине и агрессивным атмосферным воздействиям, огнестойки, масло- и бензо- стойки. Как результат, фасадные системы Камилан сохраняют свои функции в течении всего срока эксплуатации (более 40 лет).

Обратите внимание!!!

ТЕХНИЧЕСКИЙ ОТЧЕТ: «Экспериментальные исследования по оценке сейсмостойкости конструкции навесной вентилируемой фасадной системы «КАМИЛАН» с использованием облицовки в виде кассет и панелей из тонколистового оцинкованного окрашенного металла с рекомендациями по повышению эксплуатационной надежности системы»

т.: +7(383) 222-46-01
т.: +7(383) 222-00-73

Фасадные кассеты или отделка зданий металлическими панелями

Декабрь 29th, 2012

Каждому строительному проекту можно придать своё «лицо» при помощи индивидуального покрытия. В этом могут помочь кассеты (кессоны) для фасада. Эта металлическая облицовка с лёгкостью адаптируется именно под ваш проект. Кессоны обеспечат поразительную облицовку зданию и современный стилизованный вид. Панели используются с 60-х годов, но последнее десятилетие наблюдается настоящий бум в использовании этого материала. Он предназначен для отделки общественных, административных, промышленных и коммерческих зданий, но при этом иногда можно увидеть частные дома отделанные фасадными кассетами. Панели можно использовать для отделки новых построек и для реконструкций.

Кессоны представляют собой железобетонные плиты толщиной 0,8-2 мм, с помощью которых можно получить плотно выполненный фасад. Кассеты с большей толщиной листа имеют более высокую прочность, но они стоят дороже. Сам по себе облицовочный материал намного дешевле керамогранита или натурального камня. Облицовка является надёжным решением для применения вентилируемой оболочки. Компьютеризованное оборудование, которое помогает производить листы, позволяет добиться высококачественного материала абсолютно одинаковых размеров.

Кассеты могут изготавливаться из следующих материалов:

• латунь
• алюминий
• медь
• стальной лист с покрытием из пластика или краски
• нержавеющая сталь

Преимущества и недостатки фасадных кассет

Преимущества использования кассет:

1. Кессоны обеспечивают помещению превосходную защиту.
2. Высокое качество кассет обеспечивается за счёт сварки углов и использования крепежа из нержавеющей стали.
3. Кассеты придают зданию эстетичный вид. Легко сочетаются с другими облицовочными материалами.
4. Не требуют последующего технического обслуживания.
5. Испорченные кассеты могут быть заменены и удалены без причинения вреда всему фасаду.
6. Кассеты сделаны из экологически безопасного материала.

Недостатки кассет:

1. Во время установки не следует проводить резку кассетных панелей с помощью инструментов абразивной обработки. От этого поверхность облицовочного материала может быть испорчена.
2. Не допускается крепёж дополнительных элементов на кассеты фасадов – вывесок, антенн, защитных экранов. Элементы системы канализации закрепляются на специально разработанной системе подшипников.
3. Необходимо быть осторожным при комбинировании разных типов металлов. Менее благородный металл может пострадать от коррозии, в случае попадание дождя на фасад.

Свойства кассет

Гибкость дизайна. Бесконечный представленный диапазон форм и секций позволяет использовать и интегрировать разнообразные функции в одном профиле. Выпуклые и вогнутые стены здания могут быть покрыты кассетами подходящей формы. Сами кассеты легко пилятся и сверлятся прямо на строительной площадке. Сравнить внешний вид кассет по сравнению с другими фасадными материалами, можно с помощью оценки фото фасадов домов представленных в нашей галерее.

Высокая прочность при лёгком весе. Архитекторы используют это уникальное свойство кассет для того, чтобы придать зданию необходимые ему технические характеристики. Статическая нагрузка, которая создается, при этом практически полностью минимизируется. Лёгкий вес материала делает транспортировку и обработку фасада намного проще.

Долговечность. Кессоны сделаны из сплавов, устойчивых к атмосферным влияниям, вредному влиянию УФ-лучей. Кассеты не подвергаются коррозии. Тем самым фасад прослужит очень длительное время.

Пожарная безопасность. Материал, из которого сделаны кассеты не горит и не выделяет вредных газов, поэтому классифицируется как негорючий строительный материал.

Многочисленные варианты отделки поверхностей. Благодаря широкому выбору цвета, кассеты помогут воссоздать идею любого творческого дизайна фасада. Поверхности можно придать оптический 3D-эффект. Всё это, безусловно, удовлетворит потребности декоративного дизайнера. К тому же слой краски повышает прочность и стойкость фасада.

Установка фасадных кассет

Правильная установка кассет производится в следующем порядке: по горизонтали слева направо и снизу вверх.

Применяется два вида соединения панелей:

• встык;
• совместный (такое соединение кассет является наиболее безопасным и оптимальным решением, так как в случае повреждения одной из них, панель легко заменить без ущерба другим).

Верхний край кессона крепится к основанию поверхности кровельными саморезами, нижний край скрыт под монтажом. Таким образом, полученная гладкая поверхность достигнутая за счёт скрытия креплений, снижает риск проникновения воды под фасад.

В случае возникновения отклонения в размерах кассет, недостаток легко исправить. Это можно сделать за счёт изменения расстояния между кассетами, а также применения специальных компонентов (внешние и внутренние уголки, планки).

Для того чтобы не повредить поверхность кассет при изготовлении, перевозке или монтаже, на облицовочный материал наносится односторонняя самоклеющаяся защитная плёнка. Она удаляется в области суставов кассет и системы поддержки перед установкой. С самой поверхности плёнку следует удалить только после завершения монтажных работ.

Кассеты помогают полностью удовлетворить требования современной архитектуры. Стиль фасада будет зависеть только от ваших вкусовых предпочтений. И будьте уверены, что при выборе этого материала, вы получите высокотехнологичный модульный фасад.

B.R.I.C. | Проекты круглых фасадов

The B.R.I.C. проект в стадии строительства © БАМБ Отчет D14

Описание

BRIC (Build Reversible In Conception) – это конструкция, которую собирают, разбирают и адаптируют каждый год. В 2018 году был сформирован офис, в 2019 году – магазин, а в 2020 году в конечном итоге будет сформирована акустическая лаборатория. Команда проанализировала возможность повторного использования каждого конструктивного элемента несколько раз. Первые результаты доказали, что цели циркулярности и энергоэффективности могут быть успешно достигнуты.

Площадь офиса 70 м² и магазина 130 м², что свидетельствует о возможности расширения конструкции. Более того, используя его обратимые соединения и компоненты, такие как съемный фундамент, здание может быть реализовано в разных местах. Благодаря этому конструкция может быть масштабирована и реализована в разных местах и ​​контекстах.

Проект создан совместно со студентами EFP. Они участвовали в проектировании, строительстве и демонтаже модулей BRIC.

Конструкция и конструкция фасадов

Система

: Фасад состоит из взаимозаменяемых самонесущих деревянных теплоизоляционных кассет. Эта модульная система допускает различные конфигурации. Конструкция легко собирается и разбирается. Система не использует винты для его фиксации. Соединения интегрированы в геометрию кромки. В фасадных кассетах вдувалась целлюлоза. Сборка кассет требовала точной установки, чтобы обеспечить стабильность и эффективную герметичность.Изолированная деревянная стеновая конструкция была изготовлена ​​в цехе EFP.

Отделка фасада – обрешетка рокпанель / кедр. Rockpanel – это мат из прессованной минеральной ваты из прессованного природного базальта. Механически закрепляется саморезами на деревянных реках.

Разборка была сложной из-за размеров и деформации дерева. Винты были извлечены, и панели были помечены кодовой полосой. Деревянные кедровые рейки и опоры были организованы по длине.Окна, рамы и стойки были извлечены из фасадов без следов и повреждений.

Некоторые цифры процесса разборки показаны на графике. Примечание. Только 50% оконных рам можно использовать повторно, но все оконные рамки могут быть восстановлены.

Процент компонентов, которые можно было повторно использовать после первого процесса разборки B.R.I.C. проект. © BAMB Report D14

Строительство внешней стены и фасада B. R.I.C. © BAMB Report D14

Создан для изменений (или цикличности)?

Эта оценка выполняется с использованием 24 принципов дизайна для изменения.Оцениваются только принципы на уровне элемента и здания. Принципы уровня добрососедства в этом случае не оцениваются.

В проекте применены обозначенные зеленым цветом принципы. Для принципов, обозначенных синим цветом, это не совсем точно. Указанные красным принципы не применяются. Важно понимать, что выполнение всех 24 принципов для получения круглого здания не является целью. Это всегда зависит от контекста здания и от того, как эти принципы реализуются.Эта оценка используется как отражение. Все принципы обсуждаются отдельно ниже.

Элемент – Интерфейсы

1. Обратимые соединения в элементах здания: Использованы обратимые соединения.В этом случае большинство соединений обратимы, потому что цель здания состоит в том, чтобы его можно было разобрать и собрать заново. Большинство соединений выполнялись винтами или блокированными соединениями.

2. Простота: конструкция здания была основана на умении студентов и неспециалистов легко собирать и разбирать здание. Исходя из этого факта, можно предположить, что была учтена простота конструкции.

3. Скорость: неясно, сколько времени ушло на сборку здания БРИК или какие инструкции были соблюдены для ускорения процесса строительства («Построено в течение 2017-2018 учебного года» [Отчет BAMB D14]).Разборка прошла быстрее сборки.

Элемент – Компоненты

4. Долговечность *: BRIC проверила продление срока службы материалов. Команда проанализировала возможность повторного использования каждого конструктивного элемента несколько раз без образования отходов. Результаты можно найти на графике и в отчете BAMB D14.

Структурные колонны: дерево Pinus pinaster
Конструкция утепленных стен (кассеты): плиты МДФ и целлюлоза
Отделка фасада: каменные панели и обрешетка из кедра
Деревянные оконные рамы
Внутренняя отделка: охра, тростник и красная глина

Один из основных уроков, извлеченных из проекта BRIC, заключается в том, что качество материалов играет важную роль.Повышение качества от винта до деревянной кассеты увеличивает возможность повторного использования.

5. Повторное использование: В этом проекте повторно не используются никакие строительные компоненты других зданий или производств.

6. Совместимость: Фасад состоит из 117 взаимозаменяемых самонесущих деревянных теплоизоляционных кассет. Эта модульная система позволяет создавать различные конфигурации здания и фасадов и с самого начала объединяет отражения для следующего проекта BRIC.Но кассеты совместимы только друг с другом. Они бесполезны, если кассеты разделены.

Элемент – Состав

7. Послойный темп: расслоение темпа сознательно не принимается во внимание. С одной стороны, существует определенная степень расслоения темпа, потому что цель проекта состояла в том, чтобы построить обратимый путь. С другой стороны, поскольку целью было разобрать его вскоре после сборки, не было необходимости учитывать разную продолжительность жизни разных слоев.Например, изоляционный материал был вдуван в конструкцию фасада, в то время как изоляционный слой имеет более короткий срок службы, чем деревянные кассеты.

8. Независимый: из-за встроенных стыков (в геометрии кромок) стеновых кассет невозможно извлечь одну кассету. Их можно собирать и разбирать только в определенной последовательности. Кроме того, удаление целлюлозной изоляции отсасыванием требует проделывания новых отверстий в деревянных ящиках. Панели облицовки фасада откручиваются самостоятельно.

9. Сборные конструкции: Ни один из элементов не был предварительно изготовлен. Все было собрано на месте, за исключением деревянных кассет, каждая из которых была реализована в цехе EFP.

Здание – Интерфейсы

10. Обратимые соединения между элементами: Использованы обратимые соединения. В этом случае большинство соединений обратимы, потому что цель здания – иметь возможность разобрать и собрать в другом месте.Например, деревянные панели, конструкция и фундамент соединяются двусторонними соединителями, такими как гайки, болты и винты.

Здание – Компоненты

11. Разборный: любые работы по обслуживанию и модификации должны быть возможны в любой момент на протяжении всего срока службы здания. В этом проекте дизайнеры различали интегрированные элементы здания, такие как внутренние стены, фасадные панели и конструкцию. Однако неясно, можно ли, например, отремонтировать фасадную панель без демонтажа крыши.Также неизвестно, как техника устанавливается в зависимости от различных слоев здания.

12. Многоразовый: использовались обратимые соединения. В системе кассет даже не используются винты для фиксации. Они соединены стыками, интегрированными в геометрию кромки.

13. Расширяемость: Построенное здание БРИК не может быть расширено, но когда оно разобрано, можно переставлять элементы при перепроектировании и повторной сборке.

Дом – Состав

14. Универсальность: BRIC собирается и разбирается ежегодно. Каждое преобразование сопровождается изменением функции: из офиса (2018) в магазин (2019) и, наконец, акустической лаборатории (2020) для обучения студентов EFP. В ходе преобразований проект проверяет способность конструкции развиваться в размерах и функциональности. Возможность трансформации и адаптации проекта к новым функциональным потребностям делает BRIC ценным масштабируемым проектом.

Принципы «Дизайн для изменений» используются для оценки проекта по цикличности и «Дизайн для изменений». © OVAM

Взгляните на

другие ящики

Isopli Cassette

Isopli Cassette – это запатентованная вентилируемая система облицовки с использованием кассет, изготовленных на листогибочном прессе из толстого цинка. Эти кассеты имеют высокий стандарт отделки (углы сгиба, красивая ровная поверхность). Устанавливаемые вертикально или горизонтально, их можно снимать во время сборки или обслуживания благодаря оригинальной системе фиксации с насечками.Каждую кассету можно установить индивидуально, что упрощает установку.

Спецификация

Толщина	1,5 мм
Горизонтальные и вертикальные швы	От 6 до 20 мм

Размер кассеты (без швов)

	Высота	Длина
Горизонтальная установка	От 250 до 850 мм	От 350 до 1750 мм
Вертикальная установка	От 250 до 2450 мм	От 350 до 750 мм

Перед установкой подрядчик должен составить точный план компоновки, чтобы установить точное расположение элементов рамы, количественно определить необходимые кассеты (длину, высоту и ширину стыков), а также составить список компонентов рамы и аксессуаров для окладов.Особое внимание следует уделить организации и графику монтажа фасада, чтобы определить партии поставки с помощью VMZINC.
Установка алюминиевых рельсов выполняется путем разметки (лазерной или отслеживающей линии) и должна соответствовать схеме кассеты, разработанной архитектором. Тип и плотность крепежных скоб (не входят в комплект) предварительно определяются в ходе специального исследования. Кронштейны крепятся механически (дюбели) и допускают вертикальную регулировку. Скобы, вставленные в пазы рельса и заблокированные гайкой, используются для сборки рельсов и зажимов. Вставленные в пазы алюминиевые пластины используются для выравнивания между рельсами (минимальное расстояние между двумя рельсами: 12 мм). Кронштейны предварительно позиционируются в направляющих в месте, выбранном для крепления кассет. Кассеты подбирают согласно схеме расположения, снимая пленку с боков перед закреплением. Каждую кассету навешивают на предварительно отрегулированные кронштейны, затем регулируя вертикальное выравнивание и горизонтальные швы. Затем кассета плотно фиксируется винтом внутри направляющей с шестигранным ключом на 4 мм.Кассета опускается горизонтально, чтобы отрегулировать горизонтальный шов и расположить нижние кронштейны в самой нижней выемке (шестигранный ключ) кассеты, чтобы кассета не могла выскользнуть. Защитная пленка с поверхности кассеты удаляется медленным равномерным движением, избегая попадания грязи, выступов и царапин.
Принадлежности и техническое обслуживание
Isopli Cassette предлагает ряд аксессуаров для основных окладов:
– Нижний отлив перфорированный и неперфорированный,
– Окружение (окна, двери и т. Д.),
– Облицовка парапета крыши,
– Угловые оклады. Кассеты Isopli не требуют особого обслуживания. В случае их повреждения кассеты можно легко заменить, просто отвинтив винты, фиксирующие кронштейны для данной кассеты, сняв ее, а затем установив новую кассету
Вентиляция
Вентиляция нижней стороны кассет должна быть обеспечена через воздушное пространство с минимальным зазором 2 см, расположенное между изоляцией и кассетами или между бетонными элементами здания и кассетами.Открытие воздушного пространства выполняется путем перфорации профиля либо на базовой обшивке, либо в компенсационном шве, который создает сечение для воздушного потока с минимальным размером от 65 см² до 100 см² на метр. Когда кассеты устанавливаются на высоте более 18 м, горизонтальное разделение воздушного пространства может быть создано путем установки разделителя, обеспечивающего минимальные сечения входящего и выходящего воздуха для верхнего и нижнего воздушных пространств. Это требование может быть усилено, в зависимости от характера здания, требованиями пожарной безопасности.
Кассета усиленная Isopli
Для повышения производительности в дождевых фильтрах кассета Isopli может поставляться в комплекте с сотовым армированием. Проконсультируйтесь с производителем.

Для получения дополнительной информации свяжитесь с VMZINC.

Скачать 2D-детали:

Isopli – Низ стены 1 cnIsopli – Низ стены 2 cnIsopli – Внешний угол cnIsopli – Горизонтальный переход cnIsopli – Внутренний угол cnIsopli – Парапет cn

Кассеты habillage bâtiment et кассеты habillage фасадов FERIGAMI

Кассеты habillage bâtiment et façades FERIGAMI

Кассеты habillage bâtiment

L’entreprise AMI без предварительного уведомления об уходе за гаммой FERIGAMI , les кассеты для одежды.
Элементы кассет для деталей украшают фасады и переделывают новый coup de jeune в l’architecture extérieure de vos bâtisses. Nous réalisons vos projets d ’ habillage de façade métallique à partir de vos plan.
Une multitude de choix esthétiques et de matières s’offrent à vous. Nous travaillons les aciers, les aluminiums или encore les inox. Nous pouvons également perforer or decouper un motif sur vos casset de bardage.
Оборудование для инсталляции перформанса, преобразование в кассет для дома на фасаде design selon vos couleurs et vos envies.
В сотрудничестве с бюро Notre d’études, nous étudierons, selon vos besoins, les sizes de vos produits.

кассеты habillage bâtiment ferigami

Les cassettes habillage bâtiment décoratives

ФЕРИГАМИ

Les habillages et cassettes de bardage de bâtiment de la marque FERIGAMI , sont étudiés, fabriqués sur mesure et peints dans nos ateliers . Nous maîtrisons ainsi intégralement le processus.
Ces декоративные кассеты FERIGAMI peuvent être vissées, ou posées avec des rivets selon le choix du client (видимый, невидимый)
Ces bardages métalliques design peuvent être uniquements, селон за клиента. Les revêtements de façade sont utilisés en neuf pour des projets architeuraux audacieux, annénovation pour isoler et rajeunir les bâtiments.

КАССЕТЫ МЕТАЛЛИЧЕСКИЕ FERIGAMI

Фасадные кассеты в алюминии FERIGAMI

Les bardages de Cassettes en anodisé peuvent quand à elles être posées directement sur le bâtiment car le traitement de surface protège le support of support.

Устойчивый к коррозии и химическим воздействиям.

Анодирование кассет бардажа peut être incolore, noire, dorée, шампанское.

Обозначения цветов и текстуры, которые доступны и используются с качественной архитектурой.

КАССЕТЫ АЛЮМИНИЕВЫЕ FERIGAMI

Кассеты habillage bâtiment FERIGAMI

De surcroît, nos réalisations de tôles de bardage habillage pour bâtiment sont intemporelles, elles peuvent être de forme droite ou complexe (углы, треугольники, лосанги….)
Образцы изолированных кассет постоянный количественный отклик на новые стандарты в области энергетической производительности.

Кассеты декоративного декора FERIGAMI

Nous использует для кассет, кассетных бардажей или кассетных исполнений en habillage de bâtiments, des tôles en acier, aluminium qui peut être perforé, découpé et laqué selon vos envies.

Par Ailleurs, nos systèmes de bardages en acier sont étudiés et conçues for résister aux éléments extérieurs. Aussi conçus durer dans le temps.

Une production française FERIGAMI

Tous nos produits sont made in France, ils sont travaillés dans nos ateliers modernes de productions à Torcé, en Bretagne. Les matières avec lesquelles nous travaillions viennent de France.L’entreprise AMI – это свободная антреприза, которая является привилегией и общением для авангарда и гармонии с клиентами. Nos produits ont pour objectif également de redonner de la valeur à vos bâtiments, vos intérieurs et vos espaces.

Металлические кассеты FERIGAMI

Le bardage métallique ou bardage acier est le matériau le plus utilisé dans sa forme prélaquée, ont les épaisseurs de 63 / 100e et 75 / 100e ainsi qu’un large choix de couleurs sont disponibles.En outre, FERIGAMI предлагает d’apporter une touche esthétique en utilisant, sur tout ou partie, des éléments différenciants. Vous pouvez constater aussi dans les différents projets, que la base d’un bardage «standard» peut être complete par des elements FERIGAMI.

КАССЕТНЫЙ РЕЗИЛЬ MÉTAL FERIGAMI

Архитектурный фасад FERIGAMI au service de l’environnement.

КАССЕТНАЯ ПЕРЕЗАГРУЗКА МЕТАЛЛИК

Cette caractéristique offre au bâtiment un confort appréciable, en évitant des systèmes de climatisation coûteux qui sont également néfastes для окружающей среды.

кассеты бардаж феригами

Cliquez ici pour voir nos tôles de décoration pour bâtiments

Voir nos tôles antidérapantes pour bâtiments

Cliquez ici pour voir nos tôles perforée déco pour bâtiments

Пейнтюр кассет

Геометрические фасады – комплексный подход

Благодаря прогрессу компьютерного проектирования и разработки программного обеспечения для трехмерной графики, дизайнерам теперь относительно легко разрабатывать плавные формы и поверхности.Это может быть применено к разработкам в дизайне внешней поверхности фасадов. В общем случае поверхность, которая не следует какой-либо последовательности, считается сложной геометрией.

В прошлом сложные геометрические формы использовались не очень широко, фактически, их обычно избегали из-за сложности проектирования и детализации, поскольку не существовало прямого математического решения для получения этих геометрических форм.

Park Towers, Дубай, ОАЭ –
Система модульных навесных стен
с использованием треугольных панелей

В настоящее время сложные геометрические формы очень распространены в архитектурном дизайне, и их цифровое создание хорошо поддерживается широким спектром компьютерного программного обеспечения.Однако изготовление и исполнение фасадов сложной геометрии по-прежнему является очень специализированной задачей. По этой причине архитектурные проекты, включающие сложные огибающие поверхности, поставили перед фасадной отраслью задачу быть очень новаторской и творческой при проектировании и детализации фасадных решений, которые могут выполнить архитектурный замысел и достичь этих фасадов сложной формы успешно, а также экономично.

Чтобы дать некоторое представление о том, как мы можем подойти к такой геометрии, мы обсудим некоторые подходы к проектированию для достижения обшивки здания произвольной геометрии с использованием наиболее оптимального метода, заключающегося в использовании плоских фасадных панелей.

Shanghai XJH Lot 1 – Canopy,
Шанхай, Китай – Кассетная система с треугольным люком
Skylight

Первым шагом в процессе проектирования фасада является определение модуляции фасадных панелей и используемого облицовочного материала. Как правило, хорошей отправной точкой для экспериментов по модуляции фасадов является предложение модулей, соответствующих размерам облицовочного материала, доступным на рынке.

Фаза модуляции обычно проходит в прямом и обратном направлении, чтобы найти баланс между доступностью материалов на рынке и архитектурной эстетикой и замыслом дизайна.Обычно требуется несколько взаимодействий, прежде чем окончательная модуляция будет установлена. На этом этапе мы будем очень тесно сотрудничать с архитектором, чтобы достичь наиболее желаемого эстетического решения, основанного на материалах и геометрических ограничениях.

После определения предлагаемой модуляции проводится исследование геометрии поверхности, чтобы определить форму панелей: плоскую, изогнутую или двояковыпуклую (складывающиеся или неразвертывающиеся поверхности).

Башня Park Place, Дубай, ОАЭ –
Объединенная навесная стена с рыбьей чешуей

Разворачиваемая поверхность – это поверхность, которую можно выровнять на плоскости.Нерастворимую поверхность необходимо растянуть или разорвать, чтобы выровнять на плоскости. Таким образом, плоская панель не может образовывать нераскрывающуюся поверхность без искажения поверхности.

Самый простой способ обработать поверхности произвольной формы – использовать треугольные панели. По определению, плоскость определяется тремя точками, поэтому вершины треугольника всегда будут в пределах одной плоскости. Это означает, что если поверхность модулировать треугольной сеткой, все панели будут плоскими.

Другой вариант получения поверхности произвольной формы с прямоугольными плоскими панелями – это создание ступенек на раме, в результате чего поверхность будет похожа на чешую. Чем круче кривизна поверхности, тем больше будут ступеньки между панелями.

Унифицированные системы навесных стен с выравниванием давления Fish Scale могут быть получены с помощью стыков штабелей с регулируемой средней опорой и различными профилями стоек, включая переходные рамы для размещения различных ступенек на раме.

Sama Tower, Дубай, ОАЭ – Стеновая система единичных занавесов
, предусматривающая сдвиг на каждом уровне этажа
для получения витой формы башни

Еще одним методом, который сейчас широко используется и предлагается консультантами, является холодная гибка. В этом методе панель изготавливается плоской и устанавливается путем фиксации 3 углов поверхности в плоскости и принуждения последнего угла панели в положение, при котором она принимает форму поверхности.
