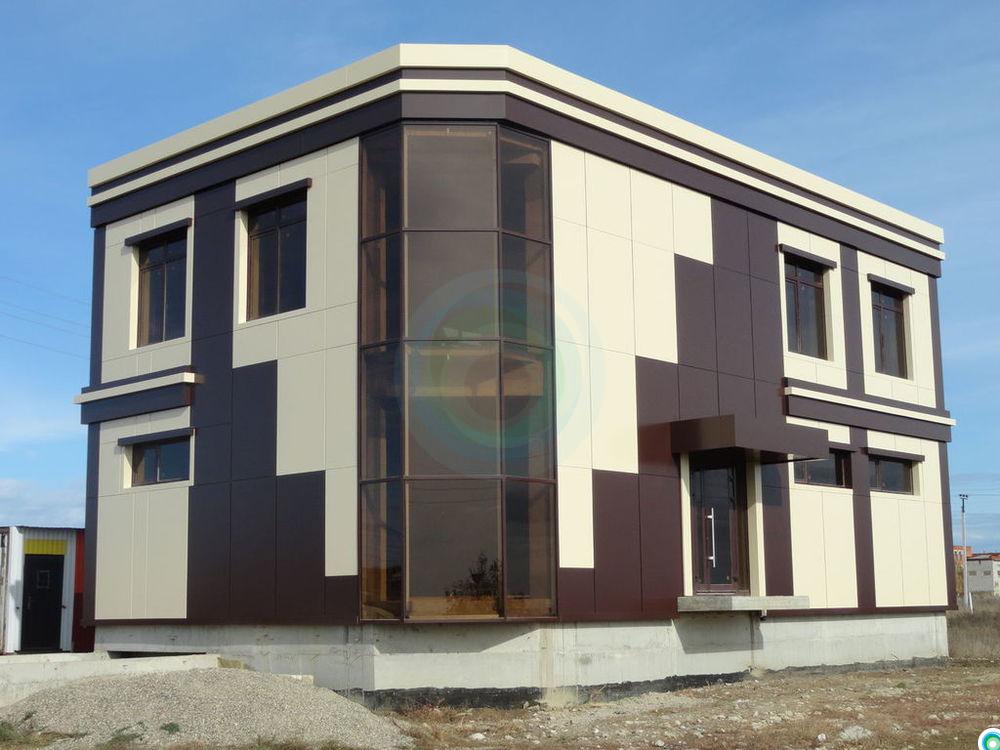

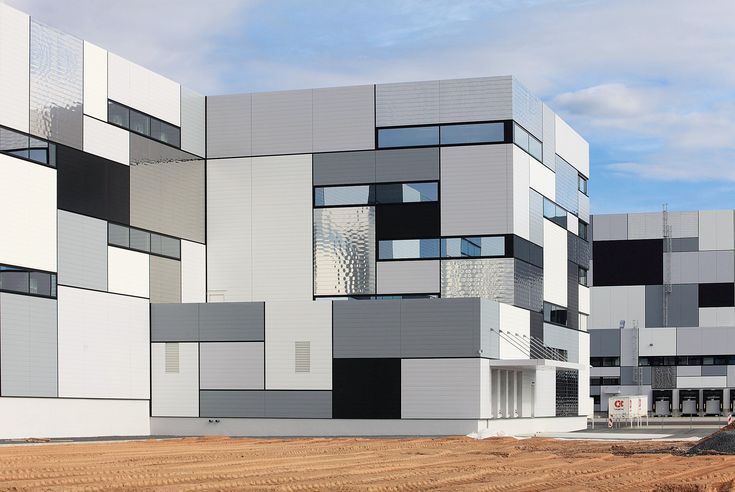

Фасады из алюкобонда: Фасад из алюкобонд

Новое четырехэтажное офисное здание, спроектированное Чикагским офисом архитектурно-инженерной фирмы Skidmore, Owings & Merrill LLP (SOM), вмещает более 1000 сотрудников C.H. Robinson, ведущий мировой независимый поставщик логистических услуг со штаб-квартирой в Иден-Прери, штат Миннесота. Новое здание площадью 207 000 квадратных футов более чем в два раза превышает размер C.H. Предыдущее офисное помещение Робинсона на Норт-Марси-стрит в Чикаго включает в себя как надземную, так и наземную парковку, а также террасу на крыше площадью 5000 квадратных футов.

Это современное офисное здание отражает свое расположение на берегу реки благодаря дизайну, имитирующему поток воды, с волнообразными ребрами, изготовленными из алюминиевого композитного материала ALUCOBOND® Plus (ACM) компанией 3A Composites USA.

Согласно заявлению архитектора, в этом здании, спроектированном для получения сертификата LEED® Gold, используются недорогие высокоэффективные материалы для достижения значительного улучшения характеристик. Он покрыт теплоизоляционным стеклом, затененным ребрами ALUCOBOND® Plus, которые предназначены для уменьшения проникновения солнечного света, уменьшения бликов на рабочих местах и ​​увеличения дневного света в местах общего пользования.

(Перерабатываемый ALUCOBOND ^® , который производится как после производства, так и после потребления, вносит вклад в кредиты LEED® для строительных проектов.) в цвете Custom BMB Sunlight Silver Mica .

(ALUCOBOND® Plus состоит из двух листов алюминия толщиной 0,020″, термоскрепленных с запатентованным огнеупорным сердечником, и имеет стандартную толщину 4 мм. ALUCOBOND® Plus обеспечивает исключительную плоскостность и жесткость, отличную формуемость, малый вес и выдающуюся атмосферостойкость. Стеновые панели ALUCOBOND® Plus имеют индекс распространения пламени менее 25 и индекс образования дыма менее 450 при испытаниях в соответствии со стандартом ASTM E 84 и имеют классификацию внутренней отделки класса А. )

К.Х. Офисное здание Robinson имеет 30-футовый выступ и общественные места. ландшафтный парк с видом на реку Чикаго, предлагающий офисы сотрудников и посетителей «обширный вид на воду», по словам Заявление Стерлинг Бэй.

Дизайн

«Стерлинг Бэй предоставил нам сложную и захватывающую возможность, которую мы попытались решить с помощью сложной, но простой концепции дизайна», — сказал Хорхе Ровира, сотрудник SOM, AIA. архитекторы. «Они попросили нас создать проект, который объединил бы здание с рекой и который можно было бы построить эффективно. Мы исследовали смесь высокоэффективных строительных материалов для получения сертификата LEED®. Когда мы посмотрели на общую картину этого дизайна, мы поняли, что хотим принести свет глубоко внутрь пространства — при этом максимизируя устойчивость за счет контроля дневного света — чтобы создать лучшее рабочее место. Мы представили идею больших «ребер», форма которых уменьшала бы блики внутри и давала возможность уменьшить соотношение окна к стене и увеличить поверхность для изоляции. За ребрами хорошо зарекомендовавшая себя унифицированная навесная стена будет служить ограждением».

Эти ребра должны иметь профили, будет входить и выходить из здания, чтобы соответствовать меняющемуся контролю ослепления требованиям, по словам Ровиры, который сказал, что плавники также создадут восприятия длинных волн и отражают движение реки.

Компания SOM привлекла инженерно-технический опыт компании Sobotec Ltd. из Гамильтона, Онтарио, Канада, для совместной работы над воплощением концепции фасадных ребер в реальность. Компания Mid-States Glass and Metal, Inc. из Найлса, штат Иллинойс, сотрудничала с Sobotec для работы над проектом с генеральным подрядчиком Power Construction Co., LLC из Чикаго.

 «Мы поговорил с Sobotec о требованиях к поверхности и о том, что каждая панель скручены, создавая заворачивающие поверхности», — сказал Ровира. «Sobotec рассмотрел предложение ребра для конструктивности и закончили наш дизайн. …

«Когда мы думали о металлической поверхности, мы думали, что ALUCOBOND® будет экономичным и простым в обращении и может быть сформированы в разные формы. Мы смогли представить уникальный центральный атриум чтобы обеспечить больше дневного света в здании и при этом оставаться в рамках проекта бюджета, потому что мы сэкономили на стоимости строительных материалов, выбрав ALUCOBOND®. Мы было вполне комфортно использовать алюминиевый композитный материал ALUCOBOND®, потому что мы знал, что его можно скрутить и что углы будут острее, чем те, с металлическими панелями».

«Мы поняли, как это сделать», — сказал Влад Собот, президент компании Sobotec, которая работала с SOM в роли помощника по проектированию, сотрудничая с установщиком Mid-States Glass and Metal. «С нашей точки зрения, это то, что мы делаем. «Добавление структуры к видению» — девиз нашей компании. …

«Это был один из самых сложных наших проектов. Каждая отдельная панель в одном ряду уникальна – от глубины панели до нос. Ребра перемещаются по зданию горизонтально и вертикально; Oни входить и выходить, как волна. Инженерное дело было большой проблемой, а также изготовление, потому что эти сложные формы требовали небольшого поворота в каждом Ед. изм. Эта конструкция не могла быть завершена никаким другим материалом, кроме АЛЮКОБОНД®. Это единственный материал, который мог бы вместить такой сложный формы, и это был экономичный выбор для этого проекта».

В то время как архитекторы SOM изначально рассмотрели белый палитра, ALUCOBOND® Plus ACM в цвете Custom BMB Sunlight Silver Mica был выбран как светоотражающий цвет, способный противостоять остаточной пыли от промышленная площадка, по словам Ровира.

«Нам нужна была яркость серебра и его отражение», — сказала Ровира. «Когда свет падает на серебристый ALUCOBOND®, он выглядит еще ярче и почти блестит на солнце. Когда свет падает на реку Чикаго, он отражается, так что вы можете видеть отражение реки на всех этажах здания. Сверкающие отражения и движение воды очень красивы».

Изготовление и установка

Компания Sobotec спроектировала и изготовила около 300 различные формы панелей ALUCOBOND® Plus для создания дизайна солнцезащитного козырька на каждой из четыре этажа здания с одинаковым узором, повторяющимся на втором и четвертый этажи и другой узор, повторяющийся на третьем этаже и крыше. Каждое возвышение имеет индивидуально уникальные Панели ALUCOBOND® Plus создают угловой фасад и контур ребер.

Компания Sobotec изготовила панели и косынки ALUCOBOND® Plus и установила их в единой системе в контролируемой среде в цехе компании, а не в полевых условиях. Блоки имеют изготовленную на заказ алюминиевую раму и систему крючков и штифтов с запирающими стержнями. В общей сложности 827 готовых блоков размером примерно 5 футов в ширину и 6 футов в высоту были отправлены на площадку для установки.

Компания Mid-States Glass and Metal впервые установила непрерывную алюминиевую навесную стену, разработанную компанией Bruce Wall Systems Corp. из Такера, штат Джорджия, в которую было включено высокоэффективное энергосберегающее стекло, поставляемое компанией Owatonna, Миннесота, местонахождением архитектурного стекла. Производитель Виракон. Затем солнцезащитные элементы были прикреплены к навесной стене с помощью штифтов и штифтовых опор, интегрированных в систему стоек.

«Этот подход позволил нам сначала заключить строительство полностью и сделать его водонепроницаемым», — сказал Лэнс Мейнваринг, старший менеджер проектов Mid-States Glass and Metal. «Затем мы установили солнцезащитные зонты и внесли последние коррективы».

Компания Mid-States Glass and Metal тесно сотрудничала с Инженеры Sobotec во время установки солнцезащитного козырька.

«Мы внесли изменения в конструкцию кронштейна по мере получили панели на работе», — сказал Мейнваринг. «Sobotec придумал небольшие инженерные улучшения, пока мы работали на стройплощадке. Это был хорошая работа в команде над этим проектом».

SOM архитекторы потратили около года разработка проекта; строительство было завершено за 1,5 года.

Теперь, когда строительство здания завершено, «Мы все согласны с тем, что это выглядит фантастически», — говорит Ровира.

«Это простой, но элегантный дизайн», — сказал Ровира. «У этого фасада приятный ритм, а вблизи речной свет блестит водными отражениями в плавниках. Панели были сложными, но, в конечном итоге, были успешно выполнены благодаря отличной командной работе».

Представленный в 1969 году ALUCOBOND® является оригинальным и самый известный в мире алюминиевый композитный материал. ALUCOBOND® производится в Соединенные Штаты в Бентоне, штат Кентукки, на заводе 3A Composites. 3А Штаб-квартира Composites USA находится в Дэвидсоне, N.C. Для получения дополнительной информации об ALUCOBOND® Plus ACM позвоните по телефону 1-800-626-3365, напишите по адресу [email protected] или посетите сайт www.3ACompositesUSA.com.

Эта запись была размещена в тематических исследованиях. Добавьте постоянную ссылку в закладки. Следите за любыми комментариями здесь с помощью RSS-канала для этого сообщения.

Теги:

Основные моменты

• The Radisson RED Minneapolis – пятиэтажный отель площадью 90 010 квадратных футов на 164 номера.

• Atomic Architectural Sheet Metal, Inc., Vadnais Heights, Миннесота, изготовила и установила 33 656 квадратных футов Alucobond Plus ACM, включая примерно 4500 панелей размером 1 фут 4 дюйма на 4 фута. Alucobond был установлен с системой защиты от дождя с сухим соединением Atomic.

«Общая концепция дизайна должна была соответствовать высоким стандартам качества, чтобы соответствовать требованию Carlson, чтобы она служила идентификатором бренда». Терри Грюнхаген, AIA, LEED AP, директор, ESG.

Проект: Radisson RED Hotel

Местоположение: Миннеаполис

ALUCOBOND PLUS: Focus Black

Архитектор: ESG Architecture & Design

Производитель/установщик: Atomic Architectural Sheet Metal, Inc.

Компании Ryan, Inc.: .Пятиэтажный отель площадью 0,010 квадратных футов на 164 номера расположен в районе Ист-Таун города, в нескольких минутах ходьбы от нового стадиона US Bank.

В отсутствие стойки регистрации гости могут зарегистрироваться в отеле Radisson RED с помощью приложения, открыть двери в свои номера без ключа и общаться с другими гостями в электронном виде.

«Наши ключевые гости относятся к миллениалам, — сказал Стивен Вольф, AIA, директор по архитектуре и дизайну в Северной и Южной Америке, Carlson Rezidor Hotel Group, Миннетонка, Миннесота. — Они увлекаются искусством, музыкой и модой и участвуют в социальных СМИ.”

Бренд Radisson RED отличается смелым дизайном: красный, черный, белый и серый интерьеры с произведениями искусства, созданными прямо на стенах — без рамок. В случае с Radisson RED Minneapolis местного художника Адама Турмана наняли, чтобы нарисовать местную историю «Убийство воронов» в виде фрески отеля размером 128 на 13 футов.

«Интерьер отеля должен напоминать музей, где здание — холст», — сказал Вольф. «Кроме того, внутри здания вы никогда не увидите никаких картин в рамках. Вы увидите фрески на стенах и графические настенные покрытия».

По словам Вольфа, абстрактная рамка для всего этого искусства включена в дизайн экстерьера отеля.

«Мы хотели создать эстетику рамы», — сказал Вольф. «Мы хотели каркас для здания, а также театральный эффект черного ящика, где взаимодействие гостей занимает центральное место и отмечается».

Этот фирменный элемент рамы был создан как часть фасада отеля, облицованного алюминиевым композитным материалом Alucobond® Plus (ACM) площадью 33 656 квадратных футов от 3A Composites USA в цвете Focus Black.

(Alucobond состоит из двух алюминиевых листов толщиной 0,020 дюйма, термоскрепленных с пластиковым сердечником. Alucobond обеспечивает исключительную плоскостность и жесткость, отличную формуемость, малый вес и выдающуюся атмосферостойкость. Панели Alucobond с алюминиевым покрытием изготавливаются с полиэтиленовым сердечником стандартной толщины 4 мм. Стеновые панели Alucobond Plus имеют индекс распространения пламени менее 25 и индекс образования дыма менее 450 при испытаниях в соответствии со стандартом ASTM E 84 и относятся к классу внутренней отделки класса А. )

ESG Architecture & Design из Миннеаполиса, выступала в качестве известного архитектора проекта Radisson RED Minneapolis. А компания Ryan Companies US, Inc. со штаб-квартирой в Миннеаполисе выступила в качестве генерального подрядчика.

«Внешний вид этого отеля очень современный и разработан, чтобы сделать заявление подписи,» сказал Терри Грюнхаген, AIA, LEED AP, директор, ESG. «Общая концепция дизайна должна была соответствовать высоким стандартам качества, чтобы соответствовать требованию Carlson, чтобы она служила идентификатором бренда».

Металлические панели были исследованы на раннем этапе для облицовки Radisson RED Minneapolis, чтобы создать «гладкую черную поверхность», по словам Вольфа.

Но отражающие металлические панели, изначально предусмотренные для треугольного элемента каркаса здания, который охватывает фасад отеля с трех сторон от уровня земли вверх и над пятью этажами здания, были быстро исключены.

«Изначально рама была спроектирована как хромированное зеркало, а остальная часть здания — черная», — сказал Вольф. «После рассмотрения возможности повреждения блестящего материала, установленного на уровне улицы, мы решили сделать элемент рамы таким же, как материал, используемый для облицовки остальной части здания. Мы сохранили материал матовым и простым. Алюкобонд отвечает всем требованиям. Нам просто нужно было придумать, как все это соединить и собрать».

«Нам нужна была металлическая панель, которая дала бы нам прямую и надежную систему облицовки», — сказал Грюнхаген. «Мы не хотели консервирования масла, поэтому мы выбрали Alucobond и цвет Focus Black, чтобы соответствовать требованиям бренда и качества Carlson. В дизайне по существу используется один непрозрачный материал, за исключением основного входа».

Atomic Architectural Sheet Metal, Inc., Vadnais Heights, Миннесота, изготовила и установила 33 656 квадратных футов Alucobond Plus ACM, включая примерно 4500 панелей размером 1 фут 4 дюйма на 4 фута. Alucobond был установлен с системой защиты от дождя с сухим соединением Atomic.

Материал Alucobond был продан компанией EBP, LLC, Excelsior, Миннесота.

«Мы установили панели Alucobond по всему фасаду здания, за исключением окон», — сказал Рик Шмидбергер, руководитель проекта Atomic Architectural Sheet Metal. «Нам пришлось тщательно выровнять материал вокруг окон и идеально установить его между этажами. … Каркасный элемент на северной стороне здания имел треугольные формы на двух передних углах и наверху; кроме обрамленного элемента, этот проект был простым. Он был очень большим с точки зрения количества панелей и небольших размеров, которые необходимо было изготовить и установить».

«Панели Alucobond хорошо сочетаются друг с другом, создавая приятный плоский вид», — сказал Грюхаген. «И треугольный каркасный элемент получился очень удачным».

Компания ESG тесно сотрудничала с Carlson при разработке дизайна отеля, чтобы «сгладить важные решения, которые должен принять любой гостиничный бренд при развертывании нового прототипа», — сказал Грюнхаген.
