Рамный и фасадный дюбель: специфика крепежа

Фасадный и рамный дюбель схожи между собой, при этом используются в разных целях. Первый вариант подходит для работ, где в качестве основания служит бетонная стена. Второй применяется для монтажа в проемах (окна, двери).

Особенности конструкции

Фасадный и рамный дюбель часто встречается в быту. Метизы представляют собой крепежные элементы, изготовленные из нейлона. Предусмотрено отверстие для закручивания шурупа. Крепеж подходит для монтажа конструкций на поверхности с высокой степенью твердости (бетон, цемент, и прочие).

Дюбель позволяет создать прочное соединение благодаря отсутствию прокручивания. Фасадные метизы выполнены в виде стержня. Для изготовления используется базальтопластик или стеклопластик. Также предусмотрен фиксатор и анкерная часть (полиамидная гильза). Если необходима теплоизоляция, подойдут дюбели-”зонтики” с широкими шляпками.

Полимер, из которого изготовлен крепеж, устойчив к деформациям, коррозии и другим внешним воздействиям.

Возможно использование в помещении или на открытом воздухе.

Рамный металлический дюбель подходит для монтажа оконных рам из различных материалов. Для производства метиза используется оцинкованная сталь. Основная часть — винт с резьбой, дополнительно предусмотрена конусная гайка и гильза. Конструкция выдерживает серьезные нагрузки и внешние воздействия, поэтому долговечна.

Разница между фасадным и рамным дюбелем

Рамный дюбель чаще применяется для работы с деревянными конструкциями, которые отличаются небольшим весом. Фасадные используются для обшивки сооружений теплоизоляцией или закрепления конструкций с большой массой. При этом первый вариант распространен в быту, а второй востребован профессионалами.

В некоторых случаях дюбели заменяют друг друга, хоть и между ними есть различия. Рекомендуем не экономить на крепежных элементах, поскольку от их качества зависит прочность всей конструкции.

Разновидности фасадных и рамных дюбелей

Выделяют несколько видов дюбелей для фасадов:

тарельчатые — отличаются увеличенной шляпкой;
анкерные — подходят для монтажа вентилируемых фасадов, имеют высокую прочность.

Также стоит выделить распорный рамный дюбель с винтом отдельно. Он отличается усиками, расположенными на основании, которые способны выдерживать высокие нагрузки.

Правильное применение крепежных элементов

Самыми распространенными считаются для теплоизоляции с широкой головкой (около 60 мм). Они позволяют надежно закрепить пенопласт, стекловату, полиуретан, полистирол, минеральную вату и подобные материалы на фасадах сооружений. Реже применяется дюбель для фасада с шурупом. Он отличается удлиненным стержнем и шляпкой, для которой используется гаечный ключ.

Перед монтажом крепежного элемента рекомендуем точно определить подходящий тип и размеры. Для этого нужно знать толщину материалов и учесть особенности основания. После этого отмечаются точки монтажа, на месте которых высверливаются отверстия подходящего диаметра. Глубина отверстия должна превышать длину дюбеля на 20 мм.

Рекомендуемый угол сверления составляет 90°. Дюбель размещается в подготовленном отверстии. Не забудьте очистить его от строительного мусора и пыли, иначе метиз не будет плотно прилегать.

Распространенные ошибки монтажа

Для монтажа конструкций или материалов с помощью дюбеля понадобятся несколько инструментов:

молоток;
перфоратор;
отвертка;
плоскогубцы;
сверло;
подходящие шурупы.

В процессе монтажа можно устранить ошибки, если они были замечены вовремя. Поэтому внимательно отнеситесь к делу и соблюдайте последовательность установки. Если отверстие получилось больше, чем нужно, допускается заполнение пустот соответствующими строительными материалами.

Важно, чтобы дюбель не болтался в отверстии и часть его забивалась молотком, а не свободно вставлялась рукой. При необходимости возможен демонтаж дюбеля благодаря широкой шляпке путем выкручивания. Если это не получается сделать вручную, закрутите в крепеж шуруп примерно на дву трети и вытащите за него. При деформации отверстия лучше сделать новое, поскольку его восстановление невозможно.

Чтобы исключить ошибки, правильно рассчитывайте нагрузку и не используйте метизы для материалов с рыхлой структурой или для тонких стен.

Фасадный дюбель для отделки зданий: тарельчатый и анкерный виды

Сентябрь 27th, 2013

В различных конструкциях фасадных систем для монтажа на любые виды основания гидроизолирующих материалов и теплоизоляции применяют фасадный дюбель. Это универсальный крепежный элемент, который может использоваться практически со всеми видами материалов и при любых условиях.

Дюбель фасадный состоит из следующих элементов:

Распорный элемент;
Фиксатор;
Анкерный элемент.

Распорный элемент — это стеклопластиковый или базальтопластиковый стержень. Из пластика производят фиксатор, а анкерный элемент изготавливают из полиамида. Чтобы определить характеристики определенного вида дюбеля необходимо обратить внимание на его маркировку.

Виды фасадных дюбелей

На современном строительном рынке представлены два типа фасадных дюбелей: тарельчатые и анкерные.

С помощью анкерного дюбеля к несущей стене крепятся кронштейны вентилируемых фасадов. При этом фасадный анкерный дюбель имеет следующие достоинства:

при монтаже благодаря направляющему конусу обеспечивается осевое движение всего дюбеля;
в процессе установки боковые лепестки не дают вращаться дюбелю;
за счет системы фиксирующих ребер, которые расположены в шахматном порядке, происходит фиксация дюбеля при установке или демонтаже;
по внутренней поверхности отверстия равномерно распределяется давление, и шуруп направляется по оси дюбеля благодаря Z-образному разрезу.

Для крепления теплоизоляционных материалов применяют фасадный тарельчатый дюбель. Производится такой крепеж из различных материалов, это необходимо учесть при выборе конкретной марки тарельчатых дюбелей. Например, для монтажа минеральной ваты, которая используется в качестве фасадного утеплителя, применяют дюбель фасадный IZO, имеющий пластиковый стержень. Также широко распространены тарельчатые дюбели с маркировкой IZM и с металлическим стержнем, который способен выдержать определенную нагрузку.

Особенности фасадных дюбелей

Такой крепежный элемент имеет отличительную черту – удлиненный стержень. Благодаря этому обеспечивается более надежная посадка дюбеля в основу и это позволяет монтировать детали, отличающиеся большей толщиной сечения. К примеру, фасадный дюбель TSX-S может быть с 2-3 парами усиков, что позволяет лучше его закрепить в пустотелых и мягких основаниях, а также придает дюбелю большую устойчивость.

Все виды фасадных дюбелей производятся из материалов, которые не поддаются атмосферным воздействиям, устойчивы к механической деформации и к коррозии. Сам дюбель для фасадов может изготавливаться из морозостойкого полипропилена или нейлона, а его гвоздевой стержень часто производится из оцинкованной стали. Такие крепежи могут в процессе эксплуатации выдерживать температуру -40-+80 градусов, но процесс монтажа этих дюбелей лучше проводить при температуре выше 0 градусов.

При этом фасадный дюбель монтируется по стандартной схеме, то есть высверливается отверстие на несколько сантиметров больше длины метиза, устанавливается распорный стержень и с помощью отвертки или шуроповерта заворачивают металлический шуруп. При монтаже облицовочных фасадных плит бортик дюбеля утапливается в шов между плитами.

Сферы применения

Чаще всего такие крепежи применят при монтаже вентилируемых фасадов, для крепления конструкций из металлического профиля и облицовочного материала.

Но область применения дюбелей фасадных этим не ограничивается, так как с их помощью можно крепить разнообразные деревянные конструкции, дверные и оконные рамы, навесные шкафы, ворота и пр. Фасадные дюбеля могут использоваться для оснований из различных материалов, это зависит от их разновидности.

Особенности выбора

Выбирая фасадный дюбель, следует учесть:

Материал наружной стены. Выпускаются дюбеля для кирпича, пенобетона, бетона тяжелого, газосиликата, для крепления пенополистирола;
Толщину и тип утеплителя. Металлические фасадные дюбеля подойдут для крепления теплоизоляции из минеральной ваты. Для материалов с небольшим весом могут использоваться ударопрочные пластиковые дюбеля;
Климатическую зону, то есть необходимо учесть силу ветровых нагрузок и температурные условия;
Высотность постройки, так как для многоэтажных зданий требуется большая прочность крепежа.

Таким образом, фасадные дюбели являются практически незаменимым крепежным элементом, как при обустройстве нового фасада, так и при реконструкции или утеплении уже возведенного здания.

ДФ Универсальный фасадный дюбель для сквозного монтажа

Продукция / ДФ

ДФ УНИВЕРСАЛЬНЫЙ ФАСАДНЫЙ ДЮБЕЛЬ для сквозного монтажа

ДФ-Б –

Универсальный фасадный дюбель предназначен для сквозного монтажа – устанавливается непосредственно через прикрепляемую деталь;

Дюбель – цилиндрическая манжета, шуруп с фланцем, комбинированная шестигранная голова под ключ sw13 и шлиц ТORX 40.

шуруп:
– углеродистая сталь с гальваническим цинковым покрытием;
– углеродистая сталь с низкотемпературной антикоррозийной обработкой методом термодиффузии с цинком по технологии “Термишин”;

дюбели ДФ имеют cертификат МИНСТРОЯ РОССИИ

Дюбель ДФ-Б предназначен для сквозного монтажа элементов фасадных конструкций в твердые материалы. Универсален, так как один вид дюбеля может применяться в разных материалах оснований.
Удлиненное тело ДФ-Б позволяет закреплять элементы фасадных конструкций, а также широкие детали, такие как рамы и деревянные планки.

Усиленная конструкция специального шурупа предотвращает возможность поломки в процессе установки и гарантирует высокие нагрузки.

Дюбель изготовлен из нейлона нового поколения с уменьшенным влагопоглащением.

Рекомендуется устанавливать универсальный фасадный дюбель при T > 0°C.
При отрицательных температурах, перед установкой храните дюбель в тёплом помещении. Если нет возможности прочистить (продуть) отверстие, то просверлите его на 20 мм глубже. При установке фасадного дюбеля в ячеистый бетон (газо- и пенобетон) рекомендуется сверлить отверстие диаметром 9 мм.

d₀ – диаметр сверла;
L – длина дюбеля;
t_fix – максимальная толщина прикрепляемого материала
h₁ – минимальная глубина сверления
h_nom – минимальная глубина установки

Типоразмер d₀xL мм	t_fix мм	h₁ мм	h_nom мм
ДФ-Б 10×60	10	60	50
ДФ-Б 10×80	10	80	70
ДФ-Б 10×100	30	80	70
ДФ-Б 10×115	45	80	70
ДФ-Б 10×135	65	80	70
ДФ-Б 10×160	90	80	70

Допустимые нагрузки, кг
Тяжёлый бетон класса B25	420
Полнотелый керамический кирпич марки по прочности М 125	270
Полнотелый силикатный кирпич марки по прочности М 125	200
Керамзитобетон предел прочности на сжатие > 12,5 Н/мм2	200
Ячеистый бетон, класс B2,5	110
Ячеистый бетон, класс B2,5	60

МОНТАЖ

Просверлите отверстие в соответствии с таблицей (d₀, h₁).
Установите дюбель в отверстие.
Закрутите шуруп.

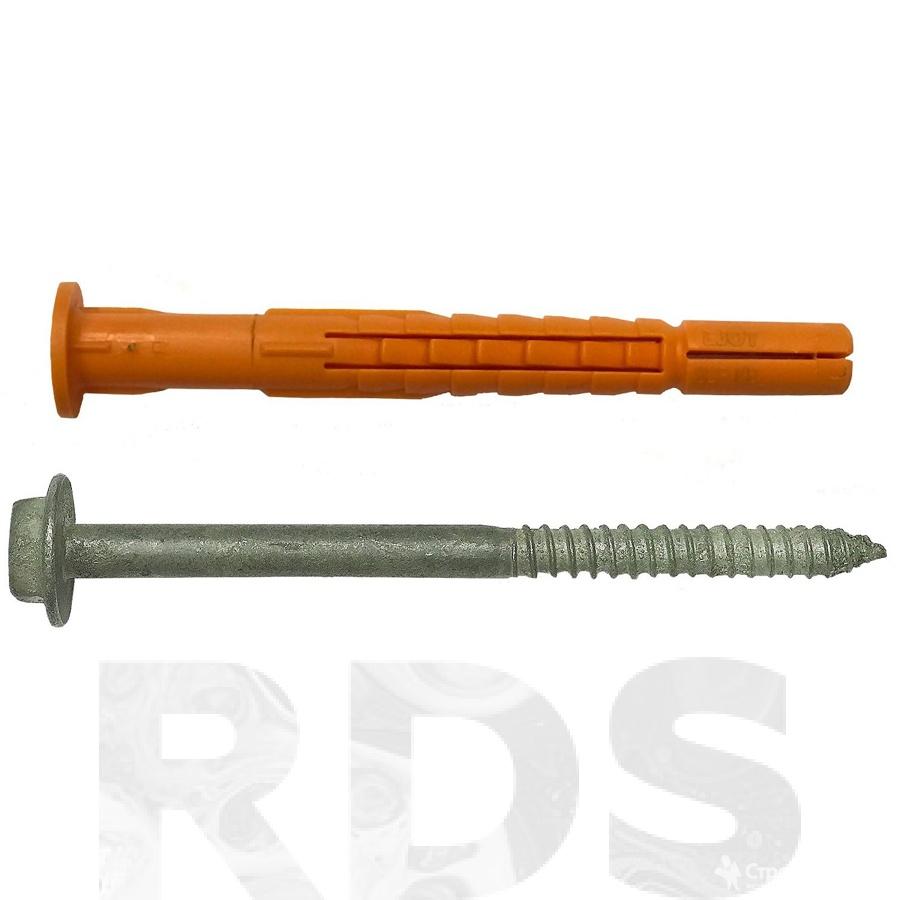

Дюбель фасадный

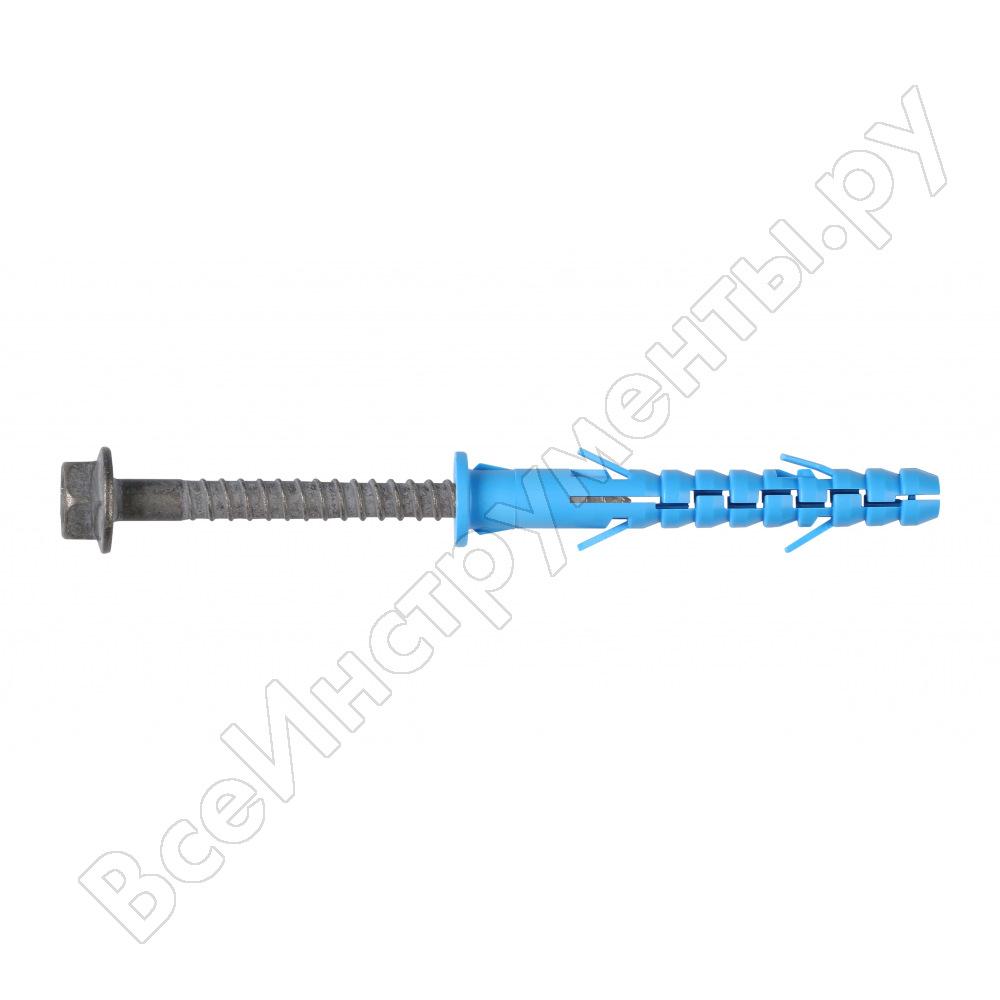

Дюбель фасадный (анкер) с шурупом с шестигранной головкой S-UF Sormat применяется для установки и сквозного монтажа металлических элементов фасадных конструкций в сухих помещениях в твёрдые (бетон, кирпич) и мягкие (газобетон, пенобетон, керамзитобетон, пустотелый кирпич) строительные материалы. Дюбель имеет одобрение для бетона, полнотелого и пустотелого кирпича. Дюбель изготовлен из нейлона и имеет удлинённое тело с цилиндрической манжетой для защиты от контактной коррозии и удлинённую зону раскрытия диаметром 10 мм. Для идентификации дюбели имеют различную цветовую окраску. Комбинированная шестигранная головка с фланцем шурупа имеет размер под ключ SW 13 и шлиц T-40.

Материалы:

Дюбель – полиамид
Шуруп – электрооцинкованная сталь

Таблица размеров и характеристик фасадных дюбелей (анкеров) S-UF Sormat
Размер дюбеля (анкера)	Артикул	L Длина мм	h₁ Мин. глубина отверстия мм	h_nom Мин. глубина анкеровки мм	t_fix Толщина прикрепляемого материала мм	Допустимая нагрузка* в кН на вырыв/срез (растянутая зона бетона С20/25)	Упаковка шт.	Вес кг/ 1000 шт.
10х80	76011	80	60	50	30	1,0/3,0	50 / 500 / 12000	31,4
			80	70	10	2,6/6,5
10х100	76012	100	60	50	50	1,0/3,0	50 / 500 / 12000	38,4
			80	70	30	2,6/6,5
10х115	76013	115	60	50	65	1,0/3,0	50 / 500 / 12000	43,5
			80	70	45	2,6/6,5
10х135	76014	135	60	50	85	1,0/3,0	40 / 400 / 9600	47,7
			80	70	65	2,6/6,5
10х160	76015	160	60	50	110	1,0/3,0	40 / 400 / 9600	57,9
			80	70	90	2,6/6,5
10х200	76090	200	60	50	150	1,0/3,0	20 / 80 / 4480	70,0
			80	70	130	2,6/6,5
10х240	76091	240	60	50	190	1,0/3,0	20 / 80 / 2240	83,5
			80	70	170	2,6/6,5

* коэффициент безопасности 5

Диаметр сверла d₀ – 10 мм.

Параметры установки фасадных дюбелей (анкеров) S-UF

Экономичная замена фасадных дюбелей (анкеров) S-UF – фасадные дюбели PT.

Вы можете заказать и купить фасадные дюбели (анкеры) с шурупом по оптовым ценам.

фасадный дюбель fischer SXRL

Универсальный дюбель с удлиненной распорной зоной и двумя допускаемыми глубинами анкеровки

Преимущества

Высокие значения нагрузок в щелевом кирпиче и ячеистом бетоне превосходят нагрузки для обычного крепежа. Значения нагрузок фасадного дюбеля SXRL подтверждены Европейским Техническим Допуском (ЕТА).
В ячеистом бетоне глубина анкеровки может быть 70 мм или 90 мм в зависимости от требований по нагрузке.
Максимальная толщина закрепляемой детали до 220 мм обеспечивает наличие необходимого типоразмера дюбеля практически для любого применения.
Допускаемая нагрузка в ячеистом бетоне РВ6 до 1,43 кН Допускаемый изгибаемый момент до 11,7 Нм

Структура

Широкий спектр применения дюбеля SXRL благодаря наличию удлиненной распорной части, обеспечивающей до трех вариантов глубины анкеровки.
Упорные ребра предотвращают проворачивание дюбеля во время монтажа.
Специальная геометрия гильзы дюбеля обеспечивает равномерное распределение распорных усилий в просверленном отверстии.
Глубина анкеровки 50 мм: в бетоне, полнотелых и пустотелых материалах для SXRL 8 и SXRL 10
Глубина анкеровки 70 мм: во всех строительных материалах (бетон, полнотелые материалы, пустотелые строительные материалы и ячеистый бетон).
Глубина анкеровки 90 мм: в пустотелых материалах и ячеистом бетоне для SXRL 8 и SXRL 14, в ячеистом бетоне для SXRL 10.
Тип FUS (с увеличенным буртом и специальным шурупом fischer с шестигранной головкой и прессшайбой) идеально подходит для монтажа металлических конструкций, так как предотвращена коррозия в месте контакта шурупа с базовым материалом.

В кладке из щелевого кирпича две распорные зоны дюбеля гарантируют щадящую нагрузку на перемычки кирпича, что предотвращает их разрушение и повышает несущую способность.

В ячеистом бетоне и других полнотелых материалах две распорные зоны дюбеля образуют один удлиненный распорный профиль, что обеспечивает равномерное распределение нагрузки в строительном основании.
