Системы фасадные композиционные теплоизоляционные (СФТК)

СФТК представляет собой совокупность слоев, устраиваемых непосредственно на внешней поверхности наружных стен зданий, в том числе клеевой слой, слой теплоизоляционного материала, штукатурные и защитно-декоративный слои.

СФТК представляет собой комплекс материалов и изделий, устанавливаемый на строительной площадке на заранее подготовленные поверхности зданий или сооружений в процессе их строительства, ремонта и реконструкции, а также совокупность технических и технологических решений, определяющих правила и порядок установки СФТК в проектное положение.

Основные элементы системы:

1. Основание (стена)
2. Клеевой состав для приклеивания теплоизоляционного материала
3. Комплект механических фиксаторов для дополнительного крепления теплоизоляционного материала к основанию
4. Теплоизоляционный материал (каменная вата или пенополистирол)
5. Базовый штукатурный состав, из которого устраивают штукатурные слои
6. Армирующая сетка из стекловолокна
7. Отделочные и (или) облицовочные материалы
8. Специальные пропитывающие и укрепляющие составы (грунты) и пропитки как входящие в состав одного или нескольких слоев, так и наносимые на основание
9. Прочие конструктивные изделия, в том числе стартовые и завершающие профили, а также краевые элементы, обрамляющие зону установки системы, угловые профили, уплотнительные ленты, герметизирующие, другие специальные изделия

Фасады с отделочным штукатурным слоем на утеплителе из пенополистирола разрешены к применению на зданиях высотой до 75 м всех степеней огнестойкости и всех классов конструктивной и функциональной пожарной опасности, кроме детских дошкольных учреждений, специализированных домов престарелых и инвалидов (неквартирные), больницах, спальных корпусах школ-интернатов и детских учреждений и школах, внешкольных учебных заведениях, средних специальных учебных заведениях, профессионально-технические училищах.

Кроме того, для фасадных систем с утеплителем из пенополистирола имеются дополнительное противопожарное требование – выполнение при монтаже специальных противопожарных рассечек из негорючей базальтовой минеральной ваты, которые препятствуют распространению огня внутри утеплителя.

Такие рассечки устанавливаются в виде обрамления вокруг оконных, дверных блоков, а также в виде межэтажных, стартовых и финишных прокладок.

Системы толстослойного штукатурного фасада

Система представляет собой совокупность слоев, устраиваемых непосредственно на внешней поверхности наружных стен зданий, в том числе клеевой слой, слой теплоизоляционного материала, штукатурные и защитно-декоративный слои.

Элементы системы:

1. Основание (стена)
2. Теплоизоляционный материал, закрепленный к несущему основанию
3. Стальной анкерный крепеж
4. Стальная сетка
5. Выравнивающий слой
6. Защитно-декоративный слой
7. Краска

Навесные вентилируемые фасадные системы

Навесные фасадные системы утепления с вентиляционным зазором представляют собой конструкцию, в которой утеплитель защищен от атмосферных воздействий навесной облицовкой, установленной на кронштейнах подконструкции с образованием воздушного канала между облицовкой и утеплителем.

Основными элементами НВФС являются:

1. Основание (стена).
2. Несущая подсистема. Несущая подсистема представляет собой комплекс изделий в виде  кронштейнов, профилей, крепежных элементов, которые устанавливаются на стену и являются основанием для закрепления на них облицовочных панелей. Навесной каркас вентилируемого фасада состоит из металлических кронштейнов, шляпных Г-образных и Z-образных профилей. Каркас устанавливается таким образом, чтобы между поверхностью стен и облицовочным слоем оставалось пустое пространство, шириной от 50 до 300 мм. Несущий подосистемы изготавливаются из металла, наиболее часто встречающиеся э то оцинкованные, алюминевые и подсистемы из нержавающего металла.
3. Теплоизоляционный слой. Для обеспечения теплоизоляции в системе НВФС используются плиты из минеральной ваты специальных марок, обеспечивающие долговечную работу в условиях НВФС. В зависимости от региона строительства теплоизоляция может выполняться как в один так и в два слоя.

Примечание

Так как в системе между облицовочными панелями и теплоизоляционным материалом предусмотрен вентилируемый зазор, то в ходе эксплуатации в зазоре возникает тяга, в следствии которой поток воздуха, двигаясь снизу вверх по зазору оказывает влияние на верхний слой теплозоляционных плит.

4. Облицовочный материал. В качестве облицовочных материалов системы могут применяться различные плитки из природных каменных материалов, керамики, керамогранита, фиброцемента, стекла, а также металлические и полимерные фасадные панели (сайдинг).

Навесные системы с воздушным зазором применяются на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

• Относящихся к различным ветровым районам по СП 20.13330.2011 с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;
• С обычными геологическими и геофизическими условиями;
• С различными температурно-климатическими условиями по СП 131. 13330.2012 в сухой, нормальной и влажной зонах по СП 50.13330.2012;
• С неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2012.

Система слоистой (колодцевой) кладки

Слоистая (колодцевая) кладка представляет собой трехслойную конструкцию.

Основными элементами системы является:

1. Основание (стена).
2. Контур кладки (колодец). Кладка из мелкоштучных материалов, в частности керамического кирпича, поризованной керамики, блоков из пено-газобетона. Кладка образует периметр зданиях и выполнена двумя контурами,один из которых несущий и как правило имеет большую толщину, а второй лицевой и имеют толщину одного кирпича. Таким образом, два контура кладки образуют своеобразный колодец.
3. Теплоизоляционный материал. Заполнением пространства между кладкой является теплоизоляционный материал из каменной ваты или пенополистирола. Плиты из каменной ваты укладываются в один слой, таким образом чтобы торец одной плиты приходился на торец другой.
4. Гибкие связи. Для стабилизации положения теплоизоляционного материла внутри кладки используют гибкие связи, с помощью которых материал прижимается к внутренней части кладки и не сможет сместится при монтаже последующих слоев теплоизоляции.

Системы наружного утепления с облицовкой из кирпича могут применяться на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

• Относящихся к различным ветровым районам по СП 20.13330.2011 с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;
• С обычными геологическими и геофизическими условиями;
• С различными температурно-климатическими условиями по СП 131.13330.2012 в сухой, нормальной и влажной зонах по СП 50.13330.2012;
• С неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2011.

Каркасно-обшивные системы (КОС)

Каркасная конструкция состоит из трех основных элементов:

1. Каркаса (металлического, деревянного или железобетонного)
2. Теплоизоляции
3. Внешней и внутренней облицовки (обшивки)

В качестве каркаса используются каркаса с редуцированным сердечником: двутавровых балок из деревянных брусков и центральной перемычкой из ОСП или легких стальных профилей с термопросечками (так называемый «термопрофиль»).

Такие системы как правило применяются в коттеджном и малоэтажном строительстве в зданиях высотой не более 9 м.

Фасадные сэндвич панели с металлическими и бетонными облицовками и сердечником из эффективного теплоизоляционного материала

Сэндвич-панели представляют собой трехслойную конструкцию, состоящую из двух оцинкованных пластин (обшивки) из профильного металла (толщиной 0,5 мм), между которыми расположен утеплитель (толщиной 40-200 мм). Металлические пластины с обеих сторон защищены устойчивым к коррозии полимерным покрытием, которое может быть выполнено из составов на основе полиэфира (PE), полиуретана (PUR), поливинилхлорида (PVC) и др. Соединение пластин с утеплителем осуществляется с помощью полиуретанового клея. В качестве утеплителя может быть использована минеральная вата, экструзионный пенополистирол, пенополиуретан.

Как выбрать подходящую фасадную систему – Завод Вектор

Фасадные системы – эффективные виды отделки в процессе реализации строительно-ремонтных мероприятий. Выбрать тип материала несложно, в то время как определиться с фасадом проблематично в плане конструкции, материала, стоимости. Как это сделать, будет рассмотрено в статье.

Основные виды фасадных систем

Фасадные системы представлены на рынке в широком ассортименте, наибольшую популярность среди их разнообразия обрели следующие решения по материалам изготовления:

• керамический гранит;
• фиброцемент;
• кассеты металла, профильный лист, металлический сайдинг;
• каменный материал;
• композит;
• керамика терракотовая;
• панели HPL.

Практика показывает, что все разновидности фасадных систем, представленных сегодня на рынке, имеют достаточно высокую стоимость. Это неудивительно, ведь практически все они отличаются презентабельным внешним оформлением, повышенной прочностью и надежностью, а следовательно – продолжительным сроком службы.

То же самое можно сказать о работе по их монтажу. Тем не менее, экономить на изделиях и их установке категорически не рекомендуется, ведь от опыта и навыков представителей монтажной бригады зависит качество работы.

Различия между горизонтальными и вертикальными фасадными системами

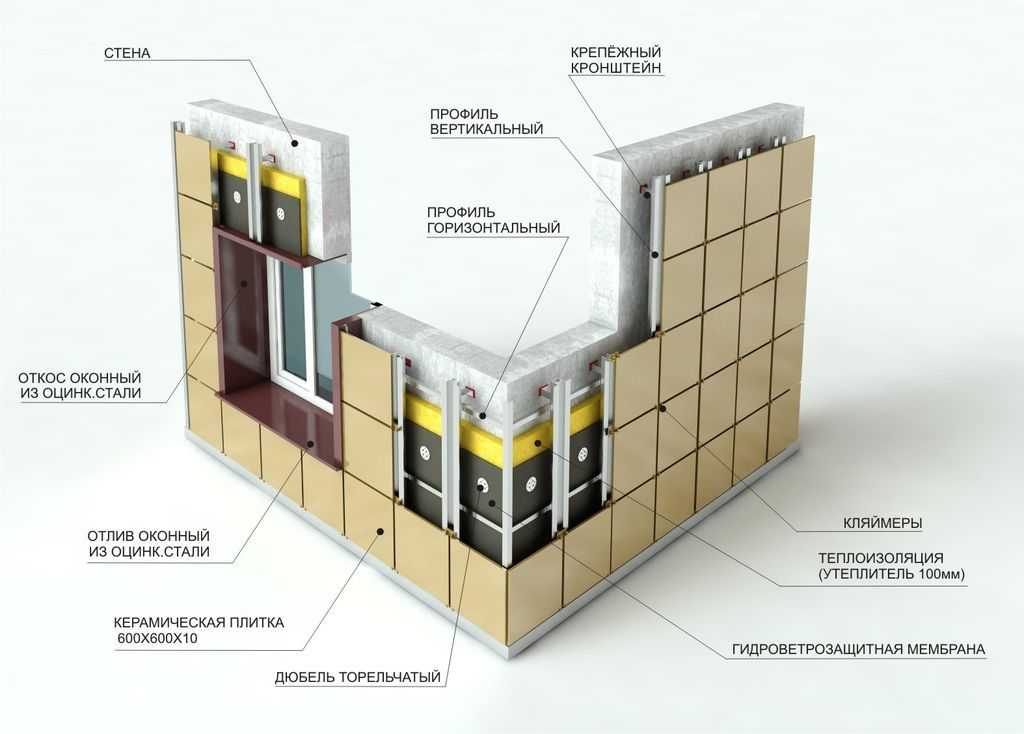

Вертикальные системы характеризуются простотой и высокой скоростью выполнения монтажных работ. В их комплектацию традиционно входят следующие элементы:

• кронштейны: их принято устанавливать по рядам в соответствии с шириной частей облицовки;
• профиль для организации отдельных деталей внешней отделки;

Кронштейны нужны для удержания профилей вертикального типа. Узкие кронштейны не обеспечивают возможность регулирования позиции профиля. Широкие кронштейны, оснащенные профилем С-образного типа, можно не снимать в случае смены положения профилей. Второй вариант считается дорогостоящим, так что цена монтажа всей системы однозначно возрастет.

Кронштейны принято крепить на старте работе с соблюдением особой точности во избежание ошибок. Расстояние между элементами зависит от выбранного материала облицовки и высоты фасада.

В составе всей конструкции также имеются прокладки для термической изоляции, дюбели анкерные, кляммеры, утеплители, мембраны для защиты от влаги и ветра, плиты облицовочные.

Горизонтальные системы состоят из большего количества элементов и имеют более высокую стоимость. Здесь используются профили горизонтального и вертикального типа. Конструкция состоит из следующих деталей:

• кронштейны;
• прокладка для термической защиты;
• дюбель анкерный, тарельчатый;
• профили;
• утеплитель;
• мембрана;
• вытяжная заклепка;
• материал облицовки.

Потенциал регулировки у такой конструкции значительно выше, при допущении ошибки нужно просто сдвинуть систему в нужную сторону, местоположение кронштейнов при этом остается неизменным.

В ходе выбора стоит обратить внимание на стоимость конструкции, опыт подрядчика и материал фасадной системы.

Кинетические фасадные системы: добавление динамического элемента к строительным конструкциям – Страница 3 из 5

8 ноября 2019 г.

Совместная работа художника Неда Кана и архитекторов Конинга/Айзенберга «Сочлененное облако», покрывающая Детский музей Питтсбурга, опирается на кинетическую фасадную систему. Работа предназначена для того, чтобы предположить, что здание было окутано оцифрованным облаком.

Физические макеты также важны на этапах разработки, чтобы помочь проектной группе, владельцу здания, а иногда и уполномоченному органу (AHJ) понять визуальные и звуковые эффекты предлагаемого фасада.

Заслонки и осветительные элементы

Динамические фасадные системы с приводом от ветра поддерживают заслонки различных форм, размеров и материалов. В то время как алюминий является наиболее популярным, другие варианты включают перфорированные материалы, нержавеющую сталь, поликарбонат, политетрафторэтилен (ПТФЭ), акрил и даже пленки из поливинилиденфторида (ПВДФ).

Также доступны различные варианты отделки клапанов. Стандартная отделка включает анодированный алюминий или фторполимерную краску. Глянцевая отделка, например металлик, склонна к смещению, а текстурированная отделка также создает интересные визуальные эффекты.

Узоры могут быть напечатаны или перфорированы на элементах клапана. Это может варьироваться от базовой трафаретной печати простых узоров до полноцветной печати изображений. Большие изображения можно сегментировать или пикселизировать по всему кинетическому фасаду, чтобы придать динамичный вид художественному или фирменному изображению.

Элементы заслонки, изготовленные из полупрозрачных материалов, пропускают через фасад естественный свет. Полупрозрачные акриловые и поликарбонатные материалы могут быть снабжены покрытиями, блокирующими инфракрасное излучение, чтобы помочь справиться с нежелательным притоком солнечного тепла внутрь здания.

Антибликовые покрытия на поликарбонатных материалах уменьшают блики днем, а ночью могут служить фоном для проецируемых изображений и световых эффектов. Независимо от состава материала элемента заслонки, многие кинетические фасадные установки включают подсветку в вечернее время. Освещение лица сверху можно использовать для имитации дневного вида, в то время как драматические эффекты могут быть достигнуты за счет использования различного ночного освещения, включая подсветку сзади, подсветку вверх или заливающее освещение стен.

Системы подвески

Для размещения указанных элементов заслонки существуют три типовые системы подвески, которые необходимо учитывать при проектировании кинетических фасадов с ветровым приводом:

• на стержне;
• штифтовое крепление; и
• входящий.

Каждая конфигурация имеет разные эксплуатационные и эстетические характеристики, а также базовую стоимость. Модифицированные и индивидуальные системы также могут быть разработаны для уникальных требований проекта.

Для облегчения доставки и установки каждая из этих систем перемещения обычно комплектуется на заводе. Размеры обычно варьируются от 1 x 1,2 м (3 x 4 фута) до 1,5 x 3,7 м (5 x 12 футов) в вертикальной или горизонтальной ориентации.

Для достижения оптимального соотношения цены и качества рекомендуется подвесная система. В этой конфигурации Т-образные кинетические заслонки легко вставляются в специально разработанную экструзионную систему с «перекладинами», что значительно сокращает время и трудозатраты, необходимые для изготовления.

Система подвески на штифтах позволяет элементам заслонки как бы парить перед опорными перекладинами и боковыми поручнями в виде вуали. Такая конфигурация минимизирует внешний вид несущей конструкции. Система штифтового крепления позволяет смешивать формы заслонок для создания геометрических узоров и устанавливать их в различных точках крепления, облегчая изменение кинетической активности.

Вставные и штифтовые подвесные системы позволяют снимать и заменять заслонки без каких-либо специальных инструментов, если требуется ремонт или техническое обслуживание. Обе системы также вмещают до 90-градусный диапазон движения.

Предлагая 360-градусный диапазон движения отдельных заслонок, подвесная система на стержнях обеспечивает лучший прерывистый обзор через кинетический фасад и сводит к минимуму внешний вид горизонтальной несущей конструкции изнутри здания. Они также могут обеспечивать увеличенный поток воздуха и способствовать пассивному охлаждению. Вертикальные боковые поручни обычно более заметны на фасаде, а заслонки можно заменить простыми инструментами.

Некоторые производители также предлагают системы подвески на тросах. Эти системы подвешивают кинетические элементы или заслонки между комбинацией горизонтальных и/или вертикальных тросов. Замена заслонки для систем с креплением на кабеле может потребовать дорогостоящей и трудоемкой перенатяжки или замены всей секции кабеля.

Страницы: 1 2 3 4 5
