Фасадное крепление (SF 50) – Арматура СИП марки Н

Выбрать категориюАрматура СИП марки ВК  (167)   Линейная арматура для СИП на ВЛИ 0,4 кВ — ВК  (116)      Анкерно-подвесная арматура  (17)      Анкерные кронштейны и крюки  (17)      Вспомогательная арматура  (11)      Мачтовые рубильники  (3)      Ответвительная арматура  (18)      Соединительная арматура  (35)      Устройства и приспособления для защиты ВЛИ и заземления  (11)   Птицезащита  (9)   Специализированный инструмент для монтажа и ремонта СИП  (41)      Гидравлический ручной пресс  (4)      Инструменты для затяжки стяжных хомутов  (1)      Инструменты для натяжения монтажной ленты  (2)      Инструменты для резки  (2)      Инструменты для снятия изоляции  (2)      Инструменты и приспособления для раскатки СИП  (14)      Кардощётки  (1)      Когти монтёрские и лазы  (4)      Механический ручной пресс  (4)      Наборы инструментов  (3)      Накидные ключи  (3)      Разделители проводов  (1)Арматура СИП марки Н  (346)   Арматура для кабельных линий  (32)      Болтовые наконечники со срывными головками  (8)      Кабельные наконечники  (13)      Клеммники для опор освещения  (1)   Быстрые решения для ликвидации аварий  (4)   Коммутационные аппараты  (5)   Линейная арматура для СИП на ВЛИ 0,4 кВ  (163)      Анкерно-подвесная арматура  (33)      Вспомогательная арматура  (20)      Ответвительная арматура  (36)      Соединительная арматура  (46)      Устройства и приспособления для защиты ВЛИ и заземления  (28)   Линейная арматура СИП для ВЛЗ 6-35 кВ  (117)      Анкерные зажимы  (8)      Зажимы поддерживающие  (2)      Изоляторы  (12)      Модульное заземление  (0)      Ответвительная арматура  (9)      Птицезащита  (2)      Соединительная арматура  (42)      Спиральная арматура  (3)      Траверсы ТМ  (3)      Устройства защиты от перенапряжения и заземления  (17)   Специализированный инструмент для монтажа и ремонта СИП  (35)      Гидравлический ручной пресс  (3)      Динамометр  (2)      Инструменты для натяжения монтажной ленты  (1)      Инструменты для снятия изоляции  (2)      Инструменты и приспособления для раскатки СИП  (13)      Кардощётки  (1)      Наборы инструментов  (3)      Накидные ключи  (8)      Разделители проводов  (1)      Секторные ножницы для резки провода  (1)Продукция для работ под напряжением  (102)   Изолированный инструмент  (95)   Средства индивидуальной защиты  (6)Сторонняя продукция  (51)   Ограничитель перенапряжения  (24)   Провод СИП  (7)   Сцепная арматура  (20)Товары без категории  (22)

Артикул: 12301501

★★★★★ 5/5

Фасадное крепление  SF 50 применяется для прокладки проводов и кабелей по стенам зданий и сооружений (каменным, кирпичным и бетонным).

Фасадное крепление  SF 50 выполняет роль изолятора, т.к. выполнено из диэлектрического материала.



Купить на ВсеИнструменты.ру

Фасадное крепление  SF 50 применяется для прокладки проводов и кабелей по стенам зданий и сооружений (каменным, кирпичным и бетонным).

Фасадное крепление  SF 50 выполняет роль изолятора, т.к. выполнено из диэлектрического материала.

Назначение

• Для прокладки проводов и кабелей по стенам зданий и сооружений.
• SF 50 используется для крепления на каменных, кирпичных и бетонных стенах.
• Сечение СИП:  2×16 — 3×150 + 95

Преимущества применения

• Поставляется в комплекте со стяжным ремешком.
• Не содержит деталей, подверженных коррозии.

Фасадные крепления

Изделия позволяют производить крепление изолированных проводников и кабелей вдоль опор, по стенам и фасадам зданий. Конструкция зажимов позволяет монтировать проводник и кабели как горизонтально, так и вертикально. Зажимы предотвращают возможность прикосновения проводников или кабелей к поверхности опор или стен.

Дистанционный бандаж SO 75.100

Используется для крепления кабеля на опорах любого типа.

Тип	Диаметр проводов, мм	Просвет, мм	Вес, г	Количество в упаковке, шт.
SO 75.100	45 – 100	50	105	15

Настенный зажим SO 125

Используется для горизонтального или под углом до 30⁰ крепления проводников и кабелей на деревянных, каменных, кирпичных или бетонных стенах.

Тип	Диаметр проводов, мм	Момент затяжки, Н*м	Вес, г	Количество в упаковке, шт.
SO 125	12 – 44	10	330	25

Мульти-скобка SO 90.1

Используют для крепления проводников и кабелей на каменных, кирпичных или бетонных стенах.

Тип	Диаметр проводов, мм	Момент затяжки, Н*м	Предельная нагрузка, кН	Вес, г	Количество в упаковке, шт.
SO 90.1	15 – 45	10	0,12	25	50

Дистанционный фиксатор SO 70

Используют для крепления кабелей или проводников на опоре или фасаде. Зажимы предотвращают воэможность прикосновения проводников или кабелей к поверхности опор или стен. Расстояние от проводника до стены 40 мм.

Тип	Диаметр проводов, мм	Тип поверхности	Крепежный элемент	Вес, г	Количество в упаковке, шт.
SO 70	12 – 47		–	15	50/250
SO 70.11	12 – 47	дерево	130 гвоздь	35	50/250
SO 70.13	12 – 47	бетон/кирпич	6х110 винты,10х50 дюбели	45	50/250
SO 70. 16	12 – 47	дерево	6,7х120 винты	45	50/250
SO 70.17	12 – 47	бетон/кирпич	6,7х120 винт,10х50 дюбели	55	50/250

Дистанционный фиксатор SO 71 и SO 71.1

Используют для крепления кабелей или проводников на опоре или фасаде. SO71 включает одну перфорированную ленту SO 71.1, может также использоваться с двумя лентами. Расстояние от проводника до стены 90 мм.

Тип	Диаметр проводов, мм	Применение	Крепежный элемент	Вес, г	Количество в упаковке, шт.
SO 71	12 – 47	дерево	10 гвоздь	60	25/100
SO 71.1	12 – 47	перфолента	–	10	25/100

Мульти-скобка SO 103

Используют для крепления кабелей или проводников на опорах или фасадах.

Тип	Диаметр проводов, мм	Просвет, мм	Крепежный элемент	Вес, г	Количество в упаковке, шт.
SO 103	16 – 25	5	50х2,5 винт	10	100

Дистанционный бандаж SO 79.

1 и SO 79.5

Используют для крепления кабелей или проводников вдоль металлических и железобетонных опор.

Тип	Диаметр проводов, мм	Просвет, мм	Бандаж, мм	Вес, г	Количество в упаковке, шт.
SO 79.1	45	25	1000	180	50
SO 79.5	45	25	–	65	50

Дистанционный фиксатор SO 42.1 и SO 42.50

Используют для крепления кабелей или проводников вдоль опор или фасадов.

Тип	Диаметр проводов, мм	Тип поверхности	Крепежный элемент	Вес, г	Количество в упаковке, шт.
SO 42.1	3 – 13	не твердая	6,7 – 160 винт	35	50
SO 42.50	3 – 13	не твердая	–	5	50

Дистанционный бандаж SO 72.1 и SO 72.2

Используют для крепления кабелей к деревянным или бетонным стенам.

Тип	Диаметр проводов, мм	Тип поверхности	Крепежный элемент	Вес, г	Количество в упаковке, шт.
SO 72.1	27 – 32	дерево	5х50 винт	35	50
SO 72.2	27 – 32	бетон	5х50 винт, 8х40 дюбели	5	50

Часто задаваемые вопросы по строительству • SuperSips – SIP-панели и садовые студии

Могу ли я сам собрать SIP-панели?

В зависимости от сложности стандартные студии и дома легко собираются с помощью предоставленных нами чертежей и советов, для сложных проектов потребуются специалисты – вы можете найти их список в нашем списке монтажников (здесь).

Вы можете установить мое здание?

Нет, но у нас есть список рекомендуемых монтажников. Наши садовые комнаты просты в изготовлении, воспользуйтесь нашими советами, чтобы помочь вам.

Если купить только панель, чем ее можно разрезать?

В зависимости от толщины стандартной продольной пилы недостаточно для выполнения этой работы, вам необходимо разрезать 11-мм ОСП с одной стороны, а затем перевернуть и сделать то же самое с другой. Вы должны использовать ручную пилу, чтобы разрезать пенопласт, так как использование любого моторизованного устройства может привести к образованию токсичных паров, которые нельзя вдыхать (не используйте горячий нож).

Что такое чертежи общего вида?

Чертежи общего вида должны подтверждать все размеры сборки до того, как она будет запущена в производство, они выполняются в Sketch Up и имеют решающее значение для создания полных производственных чертежей до того, как какая-либо из панелей будет вырезана.

Насколько глубоким должен быть фундамент?

Стандартные ленточные фундаменты зависят от грунтовых условий в данной местности, но в зависимости от отделки фасада фундаменты могут быть уже.

Какие основания можно использовать?

Студии – вы можете использовать следующие основания: Бетонное основание, Плиты, Винтовые сваи (без копания) на основе центров 1220 мм. Каждая шпонка пола также должна поддерживаться. Колодки на расстоянии не более 1220 мм друг от друга. Квадратное отверстие 450 мм – выкопайте и засыпьте сухим тоном. Вам нужна прокладка в каждом углу и по обе стороны дверного проема. Фальц или зазор минимум 50 мм между землей (землей) и студией. Дома — вы работаете прямо с плиты / кирпичной кладки или блока и балки.

Насколько велика скидка на каждую панель?

Фальц 50 мм по всему периметру панели.

Где в здании можно использовать сплайны?

Сплайны можно использовать только там, где есть длинная полоса стен без откосов. древесина всегда требуется в полу, крыше и углах для прочности.

Как панели соединяются между собой?

Они соединяются друг с другом с помощью бруса или шпонок – Шпонки можно использовать только там, где есть длинная полоса стен без откосов. Для прочности пола, крыши и углов всегда требуется древесина. Для каждой панели требуется древесина: • Панель 100 мм — 3 x 2 • Панель 125 мм — 4 x 2 • Панель 150 мм — 5 x 2 • Панель 175 мм — 6 x 2 • 200 мм Панель – 7 x 2•225 мм Панель – 8 x 2•250 мм Панель – 9x 2

Где вы наносите дополнительный клей и пену для соединения панелей?

Пенопласт наносится в местах соединения деревянных элементов с изоляцией (наносите снизу вверх, где соединяются стойки). Клей наносится там, где OSB соприкасается с деревянным стыком.

Куда крепятся винты?

Шурупы, поставляемые с нашими комплектами, необходимо использовать только там, где есть основные стыки, т. е. в углах конструкции и в местах крепления пола и потолка. На всех стойках и других мелких соединениях можно использовать гвозди – они не входят в наши комплекты.

Могу ли я установить дымоход в здании SIP?

Да, это возможно.

Что нужно сделать, чтобы вставить дымоход для дровяной печи?

Дымоход должен иметь двойную облицовку с 15-миллиметровым зазором вокруг него, а затем закрываться огнеупорной пробкой.

Можно ли вырезать круглые отверстия в СИП-панели?

Да, это делается с помощью фрезера и вставного бруса, чтобы вы могли получить достаточную фиксацию окна-иллюминатора. Вы также можете купить кругляк, специально изготовленный для окон-иллюминаторов.

Можно ли просверлить отверстия в панели?

В общих чертах допускаются отверстия диаметром до 200 мм в панелях с минимальной шириной 900 мм, при условии, что отверстия расположены не ближе 150 мм к концу панели или стыку панелей. Вместе с изготовителем следует проверить, нет ли несущей шпильки в предполагаемом месте расположения отверстия.

Как крыша SIP крепится к зданию?

Брус (перемычка), который вставляется в верхний фальц 50 мм, необходимо приклеить и привинтить, затем уложить крышу и прикрутить через каждые 300 мм по всему периметру крыши. Убедитесь, что поверхность между верхней пластиной и панелью крыши также склеена. Пожалуйста, обратитесь к информации по монтажу панелей, где есть подробные сведения о креплениях к стене, полу и крыше, это даст вам поэтапное наращивание.

Кровельная панель какого размера мне нужна для окна Velux?

Велюкс может быть легко приспособлен для глотков любого размера, если у вас есть подходящие конструктивные элементы вокруг окна, чтобы выдержать нагрузку.

Как долго я могу оставлять свою незавершенную сборку SIP открытой для элементов?

Мы рекомендуем как можно скорее покрыть OSB какой-либо гидроизоляцией на крыше и воздухопроницаемой мембраной на внешних стенах. OSB 3 является водонепроницаемой в течение короткого периода времени, но мы промокните, затем накройте его.

Можете ли вы подтвердить, что при обертывании студии домашней пленкой я использую скобы, чтобы закрепить ее?

Да, мы можем подтвердить, что вам нужны скобы, чтобы закрепить домашнюю пленку.

Как разместить электрические кабели и водопроводные трубы в здании SIP?

Все трубы и кабели должны быть задраены и смонтированы на поверхности.

Какое освещение лучше всего использовать в SIP? Можно ли использовать утопленные прожекторы?

Вы не можете использовать утопленные прожекторы, так как тепловая эффективность панели предотвратит охлаждение ламп, что приведет к их перегреву и выходу из строя. Если вы хотите использовать утопленные прожекторы, вам нужно задраить их с потолка, чтобы обеспечить воздушный зазор.

Какой размер обрешетки я использую для облицовки и на каком расстоянии я должен их располагать?

Обрешетка преимущественно размером 25 мм x 38 мм (номинально) с межосевым расстоянием 600 мм, она должна быть на всех углах и в фугах независимо от расстояния.

Передвижны ли здания SIP?

Их можно перемещать, если они построены на основании, достаточно прочном, чтобы выдержать подъем (размер студии может быть ограничен транспортными возможностями).

Арматура для монтажа кабеля СИП от столба к дому: описание

Благодаря своей относительной простоте и надежности провод СИП завоевал свое право на жизнь, и становится безоговорочным лидером. Среди возможных вариантов прокладки воздушной магистрали ему, скорее всего, будет отдан приоритет. Что такое SIP, как он выглядит и каких видов бывает, мы рассматривали в одной из наших статей, а именно: https://my. electricianexp.com/en/vidy-xarakteristiki-i-razlichiya-provodov-sip.html. Для того чтобы самостоятельно проложить ВЛ с использованием этого проводника, необходимо ознакомиться с некоторыми нюансами, а также приобрести вспомогательное оборудование и специальные крепления. Далее рассмотрим, какая арматура бывает для монтажа СИП-кабеля от столба к дому.

Вспомогательная арматура для монтажа СИП может быть различного назначения, а именно:

• для соединения жил;
• для подвешивания проводов на опору или анкер;
• для натяжения ВЛ СИП;
• для подключения контактных соединений и ответвлений;
• защитные вспомогательные составы;
• арматура для зубчатых передач;
• спиральная арматура.

Рассмотрим их по порядку. Первое, о чем хотелось бы рассказать, это ролики для наматывания проволоки.

При прокладке электролинии необходимо соблюдать осторожность, чтобы не повредить изоляционный слой, не допускать волочения по земле, по веткам деревьев и другим поверхностям. Для этого прибегают к протаскиванию роликов, временно закрепленных на столбах, в местах будущего расположения проволоки.

Для надежной фиксации вспомогательного оборудования на опоре используется металлическая оцинкованная лента.

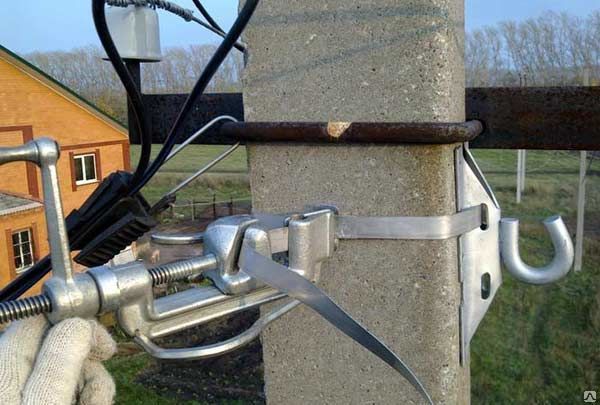

Для плотного обхвата опоры натяжитель натягивает предварительно отрезанный кусок ленты вокруг стойки, сжимает скобу, плотно фиксируя ее, и отрезает лишнюю ленту.

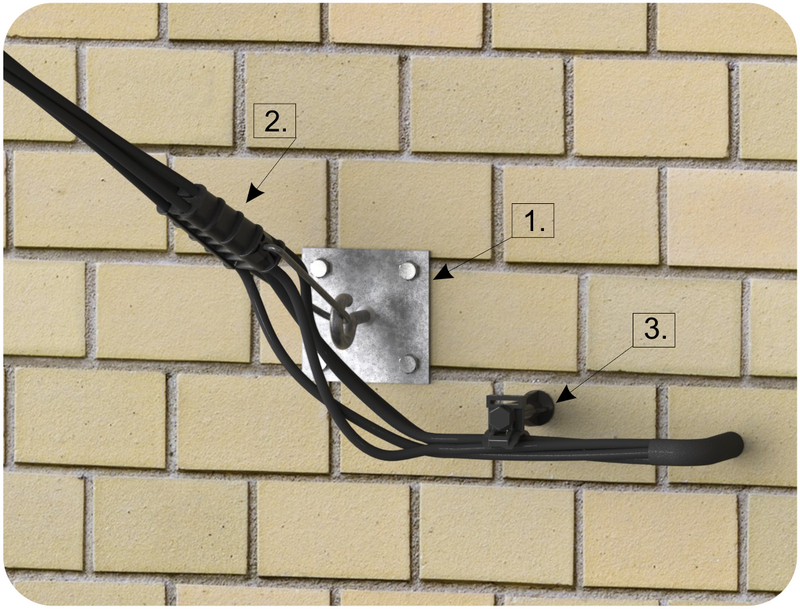

Крюки крепежные предназначены для быстрого монтажа различной СИП арматуры на опоры, столбы и фасады зданий. Они отличаются типом крепления.

Качественные ножницы, не оставляющие перекосов, острых краев и кромок, пригодятся для ровного разрезания металлической ленты. Они позволяют выполнять резку одной рукой быстро и качественно, что, безусловно, ценится при работе на высоте в стесненных условиях.

Для компенсации скручивания и предотвращения появления петель на проводе СИП, а также предотвращения скручивания можно использовать такое приспособление, как вертлюг, которое используется при монтаже.

Для того чтобы намотать провод по роликам, необходимо протянуть по ним трос и соединить его с тросом, не допуская повреждений и узлов. Это можно сделать с помощью специальных стягивающих чулок. Плетение чулка выполнено таким образом, что при его натягивании создается обширная площадь контакта и не повреждается изоляция проводника.

Лебедка предназначена для натяжения проводов и устранения провеса ВЛ. Использование этого приспособления совместно с динамометром позволяет правильно установить натянутый провод ВЛ.

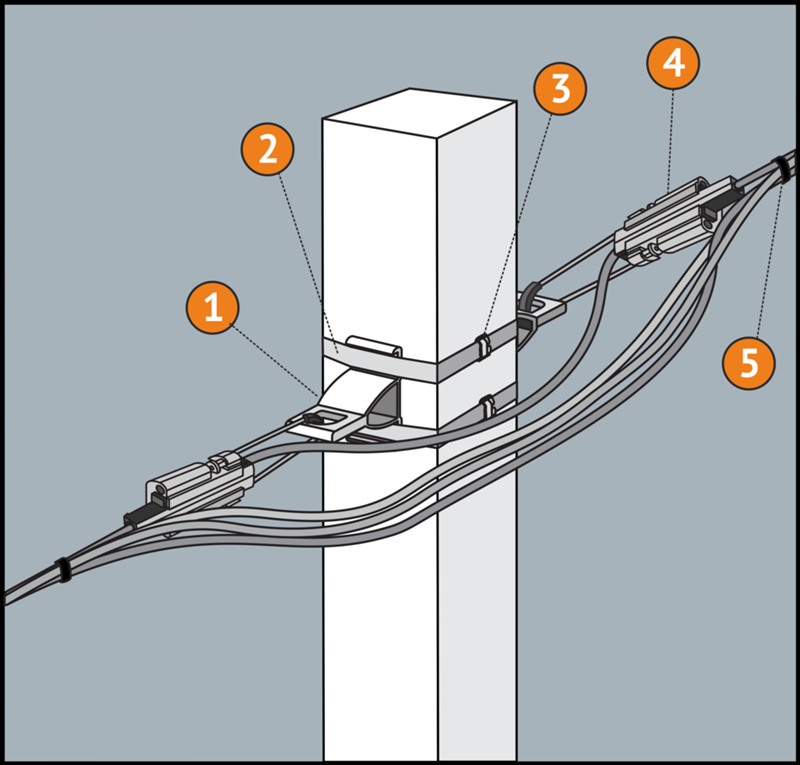

Для подвешивания и фиксации натянутого провода используются специальные монтажные скобы. При использовании СИП с изолированной несущей нейтралью применяется зажим гром-лягушка.

Изготовлен из материала, стойкого к воздействию окружающей среды. Также при монтаже СИП нам понадобится анкерная и опорная арматура в зависимости от места использования (опора или фасад здания) и другие участки ВЛ и ответвления от нее.

Перед установкой муфт на провод необходимо отделить подготовленную жилу от жгута СИП. Для этого имеется разделитель фаз – клин особой формы, выводящий жилу на нужное расстояние, облегчающее установку ответвительных зажимов.

Для подключения к проводу СИП используются зажимы-переходники двух типов. Отводные и прокалывающие зажимы. Первые используются для магистральных равноценных ветвей. Зажим состоит из трех пластин, между которыми зажимаются токопроводящие жилы. Его еще называют «орехом». Как использовать гайку для соединения проводов, мы рассказали в отдельной статье.

Для соединения ответвлений от ствола используйте прокалывающие хомуты. При выборе компрессов нужно знать сечение ствола и ветвей, исходя из этого делать выбор.

Для опрессовки наконечников, концов провода СИП, которые могут быть вставлены во вводную или регистрационную плату, может понадобиться пресс для опрессовки наконечников и специальные плашки. С этим устройством контакт сердечника с наконечником получается максимально качественным.

Помимо всей вышеперечисленной арматуры, необходимо наличие специальной защитной смазки (НИЛЭД), препятствующей увеличению переходного сопротивления, а также не допускающей появления оксидной пленки на алюминиевом проводе.
