Алюминиевые композитные панели дла навесного фасада ?

Слои алюминиевого листаАлюмо – композитный материал состоит из двух тонких слоёв алюминиевого листа, между которыми располагается минералонаполненный слой.

Алюминиевые композитные панели применяются для облицовки фасадов общественных зданий. Назначение зданий может быть самое разное, фасадные кассеты из алюминия будут уместно смотреться при облицовке офисных зданий, торговых центров, выставочных павильонов, аэропортов, вокзалов, фасадов кафе и ресторанов, гостиниц, АЗС, любых других деловых центров в местах скопления людей. Алюминиевый композит отлично смотрятся в сочетании со стеклом, на зданиях, где предусмотрен витраж. Кассеты из композита часто становятся облицовкой колонн, пилонов, козырьков и различных выступов на фасаде зданий. Иногда алюминиевые панели для стен используют и для внутренней отделки, например, автосалонов.

Рекламный композитный лист

Отдельно упомянем про так называемый «рекламный» композит. Внешне идентичные материалы имеют совершенно разные свойства и область применения. Так рекламный композит служит технологичным экраном рекламной конструкции или вывески на фасаде здания.

Чем отличается рекламный от фасадного композита:

  • Рекламный композит горит. Нет требований, предъявляемых к композиту, используемому на коробе вывески. Поэтому используют Г4.
  • Он тоньше. Фасадные панели имеют толщину не менее 4мм, у рекламных панелей нет ограничений по толщине.

Композитные панели для фасада имеют прослойку белого цвета. У горючего композита, исторически, прослойка черная. Цвет прослойки – не панацея. К сожалению, слишком легко подделать цвет, дабы обмануть заказчика.

виды композитных листов

Внешнее сходство рекламного и фасадного композита обусловило применение более дешевого в качестве фасадного материала. Т.е. кассеты из композитного материала были сформированы из горючего Г4 листа. Хотя алюминиевые фасады могут изготавливаться только из материалов не ниже группы горючести Г1. Неминуемо это сказалось на репутации вентилируемых фасадов из композитных панелей.

В России известны случаи пожаров зданий с облицовкой фасадов композитными панелями. Тевиды композитных листов

случаи, где применяли горючий рекламный композит, печально известны на всю страну. Это, например, Грозный-сити или жилой дом для расселения работников МЧС в Красноярске. Распространение огня молниеносно охватывало здание целиком, что не оставляло шансов на спасение. Из-за этих событий, достойный современный фасад из композитных панелей запрещали к применению в некоторых городах России, ограничивали высотность применения, в т.ч. запретили к применению на зданиях круглосуточного пребывания людей.

Сейчас ситуация с применением композитных фасадов выровнялась. В Москве облицовка Фасад из алюминиевых композитных панелейкомпозитными панелями вновь разрешена. Благодаря осознанию многих, что любой качественный материал или конструкцию можно испортить, нарушая технологию монтажа, тем более фальсифицируя продукцию. Самое востребованное всегда подделывают. Обязательно нужно подходить со всей внимательностью к вопросу выбора марки и поставщика алюмокомпозитной панели. О некоторых факторах выбора вам станет известно благодаря прочтению этой статьи.

Как проходят огневые испытания на присвоение группы горючести

Все пожароопасные свойства анализируемого материала основываются именно на качестве прослойки. Алюминиевый лист сам по себе не горит и горение не поддерживает. Поэтому при испытаниях на присвоение класса пожарной опасности оценивается группа факторов:

  • Показатель теплоты сгорания внутреннего слоя – должен быть не менее 9,5МДж/кг;
  • Класс пожароопасности строительных материалов – КМ1;
  • Группа горючести – не менее Г1;
  • Группа воспламеняемости – В1;
  • Группа дымообразующей способности – Д2;
  • Группа токсичности – Т2.

Чтобы проверить новый материал на соответствие этим значениям, проводят огневые испытания. Проводить огневые испытания уполномочены аккредитованные службы. Это , например: НИИ Кучеренко (и всеми известный эксперт Пестрицкий А.В.), ПОЖАудит; НИИ Опытное и другие.

Каково устройство натурного образца вентфасада для испытаний

как проходят испытания вентфасада на печи

Для проведения испытаний на печи, имитирующей часть стены с оконным проемом, собирается натурный образец конструкции с утеплением и облицовкой. Все в соответствии с Альбомом Технических Решений производителя. Разжигают огонь и, доводя до определенных температурных условий, оценивают как ведут себя композитные кассеты и подсистема вентилируемого фасада. Не выпадают ли куски более килограмма. Не превышают ли куски установленный размер. Соответствует ли текучесть нормам. И т.д. В целом, эта технология описана в ГОСТ. В процессе проведения пожарных испытаний составляется Протокол огневых испытаний. Уже после испытаний, по результатам оценки, эксперт выдает заверенное Заключение с присвоением класса пожарной опасности.

Всегда ли требуется проведение натурных огневых испытаний

Важно отметить, иногда экспертам не требуется проведение огневых натурных испытаний. Например, если экзаменуемая облицовка уже «сжигалась» с аналогичной подсистемой другой марки. В этом случае, аккредитованная организация, уполномоченная на проведение пожарных испытаний, может выдать Экспертное заключение с присвоением класса пожарной опасности. Подход к проведению оценки спорный, вопрос объективности носит дискуссионный характер. Поэтому многие производители работ по монтажу подсистемы для композитных панелей, а иногда и заказчики, настаивают на подтверждении свойств используемых материалов.

Фасад из АКП

Как проверить является ли Заключение экспертным или основанным на натурных огневых испытаниях? Попросите предоставить Протокол огневых испытаний. Протокол есть только при непосредственных огневых испытаниях, другого не дано. С другой стороны, возможно, не стоит столь придирчиво относиться к предоставленному Экспертному заключению. Опыт и репутация эксперта слишком ценны и риск некомпетентности при оценке исключен.

Как проверить соответствует ли поставленный композитный лист на объект заявленным в разрешительной документации критериям

При огневых испытаниях оценивается целый спектр индикаторов. Оценка всех индикаторов в совокупности предполагает объективность. Провести испытания можно только в аккредитованных уполномоченных организаций. Однако, некоторые умельцы считают возможным проведение натурных испытаний прямо на объекте. Как вам, например, такой метод оценки: навешиваются две панели разных марок на стальные пруты, на расстоянии метра устанавливаются две газовых горелки, направленные в центр каждого листа. Зажигают горелки и смотрят, какая прогорит быстрее…

Фасад из комбинированного алюминиевого листа

Такой метод не несет никакой информации. Ключевой фактор в пожарных испытаниях- это времягорелка направлена на композитный лист горения. На печи создается определенная температура. Никогда на фасаде здания не будет такой огневой нагрузки, как при направлении горелкой с расстояния метра. Более того, в местах повышенной огневой нагрузки (оконные откосы, особенно верхний откос) предпринимаются специальные защитные меры при монтаже – противопожарные отсечки или короба. Соответственно, способность сопротивления огню повышается. Согласны? Делитесь мыслями в комментариях.

горелка направлена на композитный лист

Фасад из алюминиевых композитных кассет с нанесением рисунка

Оценку композитного листа на соответствие заявленным параметрам можно проводить, заключив договор с аккредитованной организацией. Как правило, это те же институты, которые уполномочены на выдачу пожарных заключений. Для проведения такой оценки берутся пробы из уже поставленной на объект партии. Из разных паллет. Куски 10*10см, от 10 до 30 штук. Отбор проб заверяется Протоколом и передается в экспертную лабораторию.

Эксперт проводит мини испытания на специальном оборудовании. Проверяет все исследуемые показатели. И предоставляет заказчику испытаний Заключение о соответствии или отклонениях. Все экспертные институты, как правило, располагаются в центральной России, но есть печь в Златоусте Челябинской области, можно заказывать испытания и там.

Эксплуатационные характеристики АКП

АКП- алюминиевые композитные кассеты – материал лёгкий, примерно 3-4 кг/м2. Это значит, что он не создает дополнительную нагрузку на фундамент здания или точку крепления конструкции – анкер, его можно крепить и на газобетон и другие пористые бетоны; никаких трудностей, связанных с перемещением при монтаже и при транспортировке, не возникает. Для бережной транспортировки он имеет верхний плёночный слой с обеих сторон, который снимается при монтаже.

Как крепиться кассета к подсистемеВозможность изгиба создает предпосылки для широких конструктивных схем при монтаже. Угловой и радиусный гиб позволяет красиво оформить углы зданий и проёмов, а так же сложные конструкторские изыски.

Фасадный алюминий выпускается сплошным листом шириной 1220мм и 1500мм. Длина может быть любой по требованию заказчика, предел 8 метров.

Срок эксплуатации зависит от типа покрытия, но, обычно, это 25 лет без потери защитных свойств и внешнего вида.

Звукопоглощение в зависимости от толщины кассеты от 21 до 27 децибел.

Ограничения использования композитных кассет на фасадах

Марок алюминиевых композитных листов много, а выбирать надо по свойствам, определяющим пригодность применения на объектах различной конструктивной пожарной опасности.

Важно! Вентилируемый фасад из композитных кассет запрещен к применению на объектах, относящихся к классам функциональной пожарной опасности Ф 1.1. и Ф 4.1., согласно Федеральному закону № 123 «Технический регламент о требованиях пожарной безопасности».

Как крепиться кассета к подсистеме

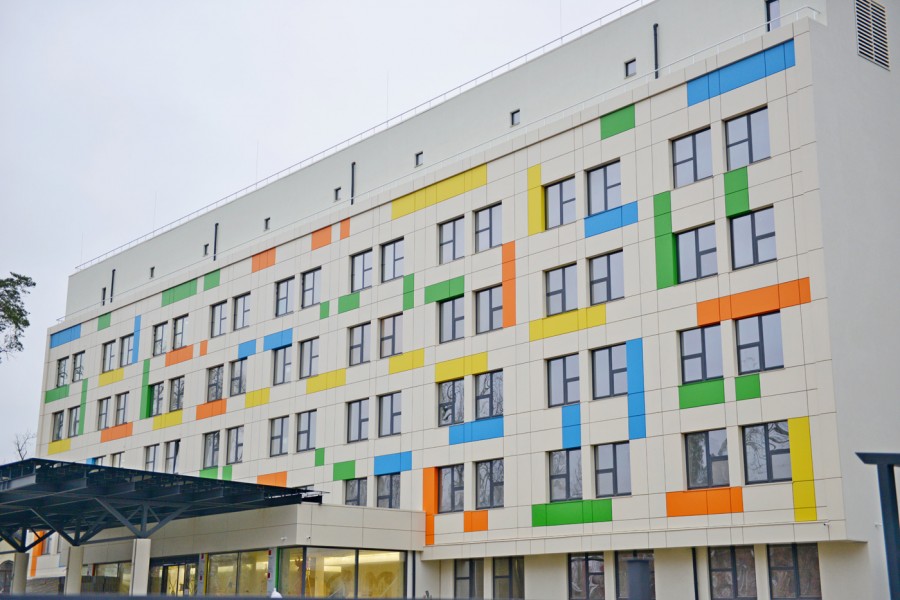

Например, перинатальный центр относится к зданиям с требованиями о применении негорючих материалов

Здания Ф 1.1. – это здания дошкольных образовательных организаций, специализированных домов престарелых и инвалидов (не квартирные), больницы, спальные корпуса образовательных организаций с наличием интерната и детских организаций;

Здания Ф 4.1. – это здания общеобразовательных организаций, организаций дополнительного образования детей, профессиональных образовательных организаций.

Объединяющие условие этих зданий – круглосуточное пребывание людей или несовершеннолетних. Мотивировано такое решение органов пожарного надзора необходимостью запаса времени для возможной эвакуации из здания.

На зданиях Ф1.1 и Ф 4.1 запрещено в отделке, в том числе и фасадов, использовать любые горючие материалы, т.е. относящиеся к степени горючести Г1, Г2, Г3, и тем более Г4, являющейся по сути горючим материалом. Вывод для многих неутешителен, применять только материалы, относящиеся к классу НГ – не горючие.

Любой алюминиевый композит принадлежит к классу пожарной опасности не лучше Г1. Даже композит, привезенный из Европы и наделенный их местной классификацией горючести материалов FR – т.е. не горючий, пересекая границу с Россией становится Г1.

Пусть никого не смущает огромное количество объектов круглосуточного пребывания, относящихся к запретили использоват алюминиевую композитную панель на детских садахвышеуказанным классам конструктивной пожарной опасности, выполненных с помощью алюминиевых фасадных кассет. Поправки к ФЗ 123, касающиеся обсуждаемой темы, вступили в силу с 2014г. Раньше применять вентилируемые фасады из композита на этих зданиях было можно.

В связи с вступлением в силу поправок к закону, возникла некая «прострация» при облицовке спорных зданий. Ведь когда, к примеру, проект здания детского сада проходил экспертизу, где облицовка фасада композит, он был согласован. Затем приходилось вносить изменения в проект, а это в свою очередь означало проведение нового тендера, т.к. условия контракта существенно изменились.

запретили использоват алюминиевую композитную панель на детских садах

На фасаде дома престарелых также нельзя применять АКП

Рынок не стоит на месте, и там где образовался спрос, поступит предложение. В качестве альтернативы алюминиевым композитным кассетам появились просто алюминиевые кассеты. Они имеют большую толщину алюминиевого листа и совершенно не имеют прослойки. Что должно было бы означать, что материал отнесут к группе горючести НГ. Но нет. Загвоздка в покраске. Дело в том, что, если материал красить, даже не горючий изначально, он сразу относится к группе горючести Г1. Хорошая новость в том, что вроде бы, научились обходить производители этот небольшой нюанс. Подробнее о алюминиевых кассетах без прослойки можно будет почитать в новых статьях на сайте.

Ваши мнения, господа…

запретили использоват алюминиевую композитную панель на детских садах

Присмотримся внимательнее к варианту облицовки фасада алюминиевым композитом и обсудим в комментариях

Дочитать статью до конца дано не всем. И, если вы еще с нами, значит навесные фасады, скорее всего, составляют основу вашей профессиональной деятельности. Мы не претендуем на то, что суждения в статье – это истина в последней инстанции, но все-же это выжимка из опыта, и многим информация будет полезной.

Если у вас накопились мнения в процессе прочтения, пожалуйста, высказывайтесь. Рынок вентилируемых фасадов насколько молод, настолько динамичен. Изменения происходят постоянно. Производители улучшают качество и расширяют возможности применения своего материала.

Редакция сайта следит за обновлениями, и мы будем благодарны, если вы сообщите нам о новшествах.

Похожие статьи

bazafasada.ru

рекомендации по монтажу, основные производители, цена

Композитные фасадные панели — один из видов панелей для отделки фасада в системе «навесной фасад». Выполняются они из самых разных материалов, с различной фактурой поверхности, но, в любом случае, выполняется или облицовка загородного коттеджа или городского офиса, навесной фасад из композитных панелей будет смотреться статусно и выделяться из общего ряда построек.

Что представляют собой композитные панели

Композитная панель представляет собой агломерат из нескольких склеенных разнородных материалов: основой служат 2 листа металла, чаще всего алюминия с термоизоляционной прослойкой между ними, на металл наклеивается, с одной стороны, отделочный слой — дерево,клинкерная плитка, ламинация или защитное покрытие, с обратной стороны — антикоррозионная защита.

Каждый производитель разрабатывает композитную панель по своим стандартам, поэтому составляющих может быть множество, но самая простая стандартная панель состоит из следующих слоев:

  • защитный слой;
  • лакокрасочный материал;
  • лист алюминия;
  • клеящий состав;
  • наполнитель;
  • клеящий состав;
  • лист алюминия;
  • антикоррозионный слой.

Алюминиевые композитные панели для фасада (или АКП) выпускают самых разных размеров и форм:

  • квадратные от 600х600 мм;
  • удлиненные от 900х1200 до 1,5х4 м.

Толщина АКП варьируется в пределах 2–6 мм. Многие производители не указывают конкретный размерный ряд изделий, предлагая клиентам заказывать панели нужного им размера под конкретный фасад.

Характеристики и виды композиционных панелей

Вентилируемые фасады из композитных панелей АКП выполняют несколько функций — прежде всего, декоративную, затем защиту наружных стен от неблагоприятных погодных условий: осадков в виде дождя и снега, ветра.

Технические характеристики АКП:

  • температурный диапазон применения — +80…-58 °С;
  • шумоизоляция;
  • масса не более 8 кг/м2;
  • пожаробезопасность ;
  • экологичность;
  • долговечность.


Для изготовления АКП используются следующие наполнители:

  • минеральная вата — имеет группу горючести Г1, при пожаре не выделяет ядовитого дыма, не расплавляется, АКП с такой прослойкой применяют в фасадных облицовках;
  • вспененный полиэтилен благодаря добавке антипирена не горит, имеет малый вес, благодаря которому может использоваться для облицовки тонких конструкций и слабых оснований, применяется для интерьерной отделки;
  • сотовые или сетчатые конструкции на основе алюминия, не горят, жесткость таких АКП выдерживает высокие ветровые нагрузки, что дает возможность применять этот вид композитных панелей для облицовки зданий большой высоты, от других панелей отличаются повышенной стоимостью.

Виды фасадной отделки АКП многообразны, покрытие может быть гладким или текстурированным, глянцевым или матовым, иметь фактуру под камень или древесину разных пород.


Основные виды отделки АКП:

  • Полиэфирные лакокрасочные материалы имеют хорошую влагостойкость и устойчивость к УФ-излучению, срок службы 5…6 лет. Применяются отделки интерьеров.
  • Лакокрасочные материалы на основе PVDF не впитывают грязь, устойчивы к механическому повреждению и ультрафиолету. Срок службы 20…25 лет идеален для отделки фасада.
  • Электрохимической обработкой поверхности алюминия получают оксидную пленку, служащую надежной защитой от всех видов повреждений -— ей не страшна коррозия, УФ-излучение, осадки в виде дождя и снега, удары и царапанье. На поверхности пленка образует эффект зеркала. Срок службы покрытия 15…20 лет.
  • Ламинирование. С помощью ламинации имитируют различные фактуры полированный металл, камень или дерево. Наиболее дорогостоящее покрытие со сроком службы 15…20 лет.

Лучшие производители панелей

Производством АКП из-за высокой стоимости продукта занимается не так много компаний, но стройрынке РФ представлено около 30 фирм Европы, России, Китая, и совместные предприятия. Лидером можно назвать продукт под маркой «Alukobond», а также бренды «Goldstar» и «ALLUXE».

ALLUXE

АКП китайского производителя по европейской технологии отличного качества сертифицирована по всем показателям. В качестве прослойки между алюминиевой основой используют наполнитель из минваты или полимеров, покрытие — PVDF с глянцевой или матовой поверхностью в 23 цветовых вариантах. Размерный ряд:

  • ширина 1,25 м;
  • длина 5,7 м;
  • толщина 3; 4 мм.

Goldstar

Марка от российского производителя, имеет все сертификаты, наполнитель — минеральный или полимерный, покрытие PVDF в системе цветов RAL нескольких фактур:

  • серия «Вологда» — имитация древесины;
  • серия «Зеркало» имитирует полированный металл и зеркала;
  • серия «Палермо» имитирует различный натуральный камень.

Размерный ряд:

  • ширина 1,22–1,25–1,5 м;
  • две длины — 2,44; 4 м;
  • толщина 3;4 мм.

Alukobond

АКП марки «Alukobond» совместного производства Германии — Швейцарии сочетают гибкость с высокой прочностью, что дает возможность использовать их для отделки криволинейных поверхностей. В линейке продукции есть все виды отделок — под дерево, камень, глянцевые и матовые поверхности широкой цветовой гаммы.

Размерный ряд:

  • ширина 1,0…1,5 м;
  • длина 3,2…8 м;
  • толщина.

Производитель дает гарантию на сохранение начального вида в течение 50 лет.

Кроме лидеров, спросом пользуется продукция АКП фирм «Краспан», «WinBond», «Alcotek», «YARET», «Dibond».

Установка панелей на вентилируемый фасад

Для обшивки фасада композиционной панелью нужен несущий каркас. Каркас выполняют из оцинкованной кровельной стали, или алюминия L-, П- или Т-образной формы. Монтаж навесного фасада предполагает предварительное выполнение ряда работ:

  • разработка проекта на основе рекомендаций производителя системы и цветового решения;
  • подготовки поверхности — ремонт или выравнивание;
  • сооружение каркаса;
  • утепление стен при необходимости;
  • монтаж АКП.


Выполнение первых двух видов работ зависит от материала и состояния стен (ж.б. панели, кирпич ячеистые блоки) конкретного здания рассматривается индивидуально и описания в этой статье не требует.

Сооружение каркаса

Сооружение несущего каркаса проводится в несколько шагов:

  • Разметка отверстий для крепления кронштейнов.
  • Монтаж кронштейнов.
  • Регулировка.
  • Монтаж утеплителя, если это предусмотрено проектом.
  • Монтаж несущих профилей.
  • Монтаж направляющих.

Сооружение каркаса начинается с переноса на фасад проектной разметки положения кронштейнов, которое отвечает размерам облицовочных панелей. Для крепления вертикальных профилей кронштейны закрепляют к стене через 45…50 см, по углам здания, около оконных и дверных проемов.

По вертикали расстояние между кронштейнами выбирают в зависимости от цветового решения и размера панелей по высоте. Кронштейнами производится регулировка фасадной поверхности, поэтому от правильности регулировки зависит качество всей работы.

ВНИМАНИЕ! Так как на кронштейны падает вся нагрузка от навесного фасада закрепление их в швы кладки или панелей запрещено!

В стене высверливаются по разметке отверстия для крепежных элементов — дюбель гвоздей или дюбель-винтов. Вид крепежных элементов зависит от материала стены.

После монтажа и регулировки кронштейнов выполняется установка несущих профилей и направляющих для панелей.

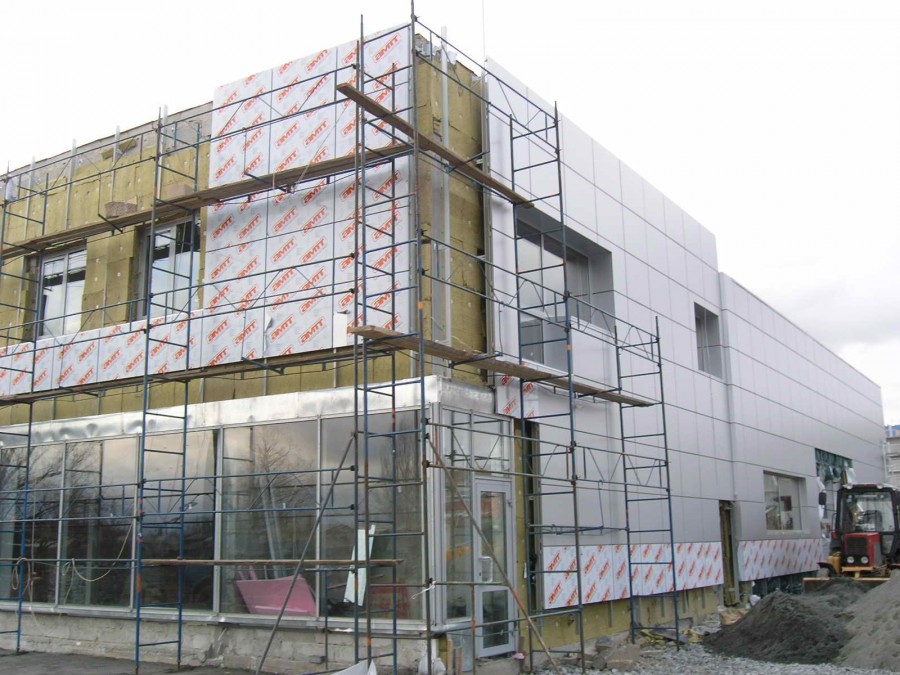

Утепление вентилируемого фасада

Для системы «вентилируемый фасад» можно использовать плитные или напыляемые утеплители: плиты минеральной ваты (каменной, базальтовой), пенополистирол, вспененный или экструдированный, пенополиуретан плитный или пену.

Так как при сооружении навесного фасада предусматривается вентилируемый зазор между облицовкой и утеплителем для выветривания конденсата и атмосферной влаги, со скоростью воздушного потока, увеличивающейся при увеличении высоты здания, то поверхность утеплителя должна быть защищена от выветривания. Поэтому относительно мягкий минераловатный утеплитель должен быть с кашированной или ламинированной поверхностью.

Плиты утеплителя прокалываются в необходимых местах и одеваются на кронштейны, затем дополнительно крепятся к стене дюбелями с металлическим сердечником и термоизолированной головкой, из расчета 5…6 креплений на 1 метр квадратный.

По поверхности утеплителя закрепляют влаго-ветрозащитную пленку или супердиффузионную мембрану, обеспечивающую выход водяных паров из конструкции и препятствующую намоканию утеплителя под действием атмосферной влаги.

Uteplenie-sten-mineralnoj-vatoj-pod-sajding

После монтажа утеплителя крепят несущие профили и направляющие для АКП.

Монтаж панелей

Панели крепят скрытым (на клямеры) или открытым (на винтах) способом, как это предусмотрено производителем системы навесного фасада. Между соседними кассетами оставляют монтажный зазор 0,5…1 см.

В качестве замены несущего каркаса, монтаж которого ведется в перпендикулярных направлениях, некоторые производители предлагают систему распорных салазок, которые одновременно служат и направляющими и несущими профилями. В этом случае панель вставляется в скобы, затем фиксируется заклепками.

Цена фасадных композитных панелей

Композитные фасады разных производителей имеют большую разбежку в стоимости, цена также зависит от способа отделки лицевой поверхности. Минимальная цена панели от китайского производителя составит 900 руб/м2, максимальная от немецкого — 3300 руб/м2 без стоимости подсистемы и утеплителя. Выполнение навесного фасада (с монтажом и утеплением) обойдется от 4600 до 7000 руб/м2.

Стоимость монтажа

Вентилируемые фасады из композитных панелей — не самый дешевый вид отделки дома, к тому же требующий навыков ведения строительных работ на монтаже и уверенной руки. Стоимость монтажа также зависит от цены использованной несущей системы, квалификации бригады, и составляет в среднем от 1600 до 2100 руб/м2.

Слишком низкая расценка должна насторожить.

Если вы решили облицевать свой дом кассетными композиционными материалами, готовьтесь к нешуточным расходам: потребуется и проект, и дорогостоящий материал, и квалифицированные исполнители. Правда, и результат этих работ будет радовать долгие годы, выделяя ваш дом среди безликих соседних.

1pofasadu.ru

Монтаж композитных панелей - Лучшие фасады частных домов

Отделка стен фасада панелями из композитных материалов

Композитные панели (алюкобонд) имеют многослойное устройство. Это обшивка из двух крашеных алюминиевых листов, между которыми спрессован полимер или минеральный наполнитель. Отделка композита включает в себя грунтовку, покрытие краской, лаком и защитной пленкой.

Вентилируемые фасады из алюминиевых панелей приобретают все большую популярность. Материал податлив, принимает любые формы. Композитная облицовка является ударопрочной, влагоустойчивой, не выгорающей, огнестойкой. Благодаря легкости конструкции снижено давление отделки на фундамент.

Монтаж вентилируемого фасада из композита выполняется поэтапно:

  1. разметка фасада;
  2. монтаж кронштейнов;
  3. крепление слоя теплоизоляции;
  4. установка направляющих;
  5. фрезеровка и монтаж облицовки.

Четкая разметка важна для правильного крепления композитных панелей. К типу вентилируемого фасада производитель прикладывает инструкцию с расстоянием между консолями. До начала работ со стен снимают водостоки, антенны, кондиционерные блоки. Фасад очищают, снимают остатки краски и штукатурки.

  • Мастер выбирает точку отсчета для последующих разметок, отмечает места креплений.
  • Важно четко соблюдать уровень расположения элементов, чтобы не нарушить геометрию каркаса. Горизонтальную разметку лучше делать водяным или лазерным уровнем, а вертикальную – отвесом. Линии для установки несущих профилей намечают с шагом по ширине кассеты.
  • Отмечают точки, высверливают отверстия в местах фиксации крепежных направляющих. Опорные точки заранее соединяют линиями из чеклайна (малярного шнура). Образовавшаяся сетка позволяет точно разметить фасад.

Монтаж кронштейнов и утепление

Первым делом закрепляют алюминиевые или стальные кронштейны. Их устройство в виде консоли с движущейся вставкой, позволяет регулировать положение в плоскости. Затем заклепочными соединениями будут присоединяться несущие профили.

Чтобы изолировать такой проводник как металл, между стеной и панелями, под каждой консолью, устанавливают уплотнитель. Терморазрывные прокладки предотвращают деформацию каркаса в случае экстремально низких или высоких температур. Кронштейны вместе с уплотнителем присоединяют к стене анкерными болтами (распорными дюбелями) с алюминиевой шайбой для прочности. Стандартный шаг между консолями – от 60 до 75 см.

Отделка панелями осуществляется и без дополнительного утепления. Если для вентилируемого фасада требуется теплоизоляция, плиты вкладывают до установки направляющих, тогда они лежат плотнее.

Итак, последовательность монтажа утеплителя выглядит следующим образом:

  • Минеральную вату, пенополистирол, другие материалы уложить в промежутки, образованные кронштейнами.
  • В плитах оставить надрезы крест-накрест, строительным ножом для продевания креплений.
  • В центре и по углам посадить утеплитель на клей, плотно прижать к металлу, заправив края. Закрепляя минеральную вату, рекомендуется сверлить через трубку.
  • Поверх плит монтируют фасадную мембрану с паро- и ветрозащитными свойствами, закрепляя все слои тарельчатыми дюбелями.

Установка направляющих

Для сборки каркаса применяют профили трех видов в форме букв «Г», «Т» и «П». Устройство конструкции зависит от выбранного типа алюминиевой отделки и прописывается в инструкции.

Вертикальные направляющие соединяют с кронштейнами заклепками или саморезами. Мастер должен убедиться, чтобы между теплоизоляцией и креплением внешних плит оставался промежуток (вентиляционный зазор не менее 40 мм). Циркулирующий в свободном пространстве воздух будет отводить конденсат.

К вертикальным панелям присоединяют горизонтальные, с шагом по размеру обшивки. Облицовка в угловых элементах должна совпадать с креплениями направляющих. Замеры будут точнее, если выполнять их от угловых соединений, а не от фасада. Допускается и такой вариант: установка профиля по горизонтали, а затем по вертикали.

Когда все элементы готовы, их положение в пространстве нивелируют. Для этого можно натянуть нить между первым и последним профилями. Выравнивая навесной каркас, мастер еще раз поверяет, чтобы между ним и стеной оставался промежуток: толщина утеплителя плюс 4 см для вентиляции. Главная задача – ровная фиксация профилей заклепками.

Установка и фрезеровка отделки

Тип облицовочных элементов определяет вид монтажа.

  1. Установка с закрытым стыком. Для уплотнения края профиль загнуть по всей длине под углом 90º, защелкнуть, вставив в паз.
  2. Облицовка с открытым стыком – это наложение листов встык, фиксация замками. Перед установкой отделки из алюминия, поверх теплоизоляции натягивают и закрепляют мембрану, которая защищает утеплитель от намокания.

Фрезеровка композита – это неотъемлемый этап производства фасадов. Независимо от типа здания требуется раскрой алюминиевого профиля. Ровные отверстия в материале получают с помощью сверл спиралевидного вида и зенкования. Фрезеровка включает в себя пластическую формовку (гибку) с учетом нескольких слоев.

При разрезании облицовки требуется аккуратность, чтобы не повредить ее устройство и не ухудшить свойства. Композитные панели крепят к направляющим на заклепки или винты по направлению от низа к верху. Рекомендуется использовать профессиональный заклепочник.

Установщик должен проследить, чтобы при монтаже инородные частицы не попадали в зазор. Правильное расположение профилей проверяется на протяжении всего рабочего процесса, так как ошибка испортит внешний вид готового вентилируемого фасада. Качество монтажа композитных панелей напрямую повлияет на продолжительность их службы и надежность.

Отделка фасада композитными панелями: монтаж в деталях


Отделка фасада композитными панелями популярна для админ зданий и различных коммерческих построек. Монтаж фасада из композитных панелей это совсем несложная процедура отделки, однако необходимо иметь соответствующий навык, аккуратность и точность. Технология монтажа панелей на примере алюкобонда.

Источник: mojfasad.ru

luchiefasady.ru

Композитные фасадные панели - Лучшие фасады частных домов

Применение композитных панелей для вентилируемого фасада

Изобилие новых строительных материалов поражает воображение. При всеобщем развитии индустрии строительства такие изделия, как композитные панели для фасада занимают особую нишу на современном рынке.

Преимущества и структура монтажа

На смену устаревшим видам материалов для облицовки фасада зданий приходят все более новые и прогрессивные изделия. Они имеют не только более презентабельный внешний вид, но и их технические характеристики находятся на несколько уровней выше, чем у своих более обветшалых и износившихся коллег. Фасады из композитных панелей зарекомендовали себя с наилучшей стороны, а их эффективность говорит сама за себя. Благодаря этому они прочно вошли в нашу повседневную жизнь и заняли в ней особое место.

Фасад из композитных панелей

Прогуливаясь по улице, мы все чаще обращаем внимание на яркие и красочные здания, которые нас окружают, их количество растет вокруг со скоростью геометрической прогрессии. Если присмотреться более тщательно, то мы увидим, что большинство из них окажется выполнено с использованием фасадных панелей. Супермаркеты, офисные здания, торговые центры — все эти объекты в большинстве случаев обшиваются с помощью композитных панелей. К неоспоримым преимуществам их использования относятся:

  • отличный внешний вид;
  • простота монтажа;
  • высокая эффективность использования;
  • прочность при механических нагрузках;
  • термическая устойчивость.

В основе самого материала использована компоновка нескольких видов железа и пластика, что создает особо прочный, и главное — яркий и презентабельный внешний вид готового изделия. Рассмотрим процедуру установки композитных панелей своими руками. Условно весь процесс сооружения подразделяется на несколько этапов:

  • подготовительные работы;
  • установка каркаса;
  • процедура утепления;
  • монтаж фасадных панелей.

Инструменты и процедура установки

Для проведения всех этапов возведения вентилируемого фасада, начиная от подготовительных работ и заканчивая установкой самих панелей, понадобятся следующие инструменты:

Подготовительные работы являются одним из наиглавнейших этапов будущего строительства. Смысл их поведения заключается в устранении старой облицовки и обработке всех проблемных мест, таких, как сколы и трещины, на поверхности стены. Как правило, совместно с созданием фасадов из композитных панелей проводится также процесс утепления помещения. Поэтому устранение старой обшивки и заделывание трещин является необходимым шагом для сбережения тепла в готовом строении. Поскольку через проблемные участки влага и морозный воздух может свободно проникать внутрь помещения и создавать при этом ощущение сырости и холода, которые нивелируют все старания по утеплению фасада. Проводится процедура заделывания трещин путем нанесения шпаклевки или штукатурки на поврежденные участки с последующим частичным выравниванием поверхности.

Следующим шагом в процессе облицовки здания идет монтаж каркаса. Он может выполняться из деревянного бруса или металлического профиля — именно эти два варианта его основания являются оптимальными. Большинство строительных организаций при выполнении крупномасштабных работ используют металлопрофиль, поскольку он гарантирует дополнительную надежность и качество будущей конструкции.

Процедура установки начинается с тщательной разметки будущей конструкции с помощью рулетки и карандаша — сначала необходимо сложить в голове идеальную картину будущего строения, а после этого перенести проекцию из воображения на стену. Как только этот процесс будет окончен, можно начинать монтаж каркаса. Для этого первый профиль устанавливается на углу стены, при этом тщательно вымеряется с помощью уровня и окончательно выверяется отвесом. Как только начальный элемент обрешетки установлен по соседству с ним на расстоянии шага, точно таким же способом устанавливается следующий профиль, который дополнительно выравнивается по стартовому профилю. Именно такой подход способен дать наиболее визуально точное выравнивание всей плоскости будущей стены.

Как только все элементы обрешетки установлены, переходим к утеплению. В большинстве случаев материалом для выполнения этого процесса выбирают минеральную вату, которую плотно утрамбовывают в образованные межкаркасные пустоты. Процедура укладки проводится с особой тщательностью и аккуратностью, поскольку, чем плотнее уложен слой теплоизоляции, тем теплее будет в помещении зимой. Все переходные места плотно совмещаются и состыковываются, а поверх уложенной ваты закрепляют ветробарьер. Он не даст холодному воздуху проникать вглубь утеплителя суровой зимой, к тому же обеспечит дополнительную фиксацию всей конструкции.

Завершающим этапом следует монтаж композитных панелей. Они крепятся поверх слоя ветроизоляции с помощью специальных фиксирующих элементов, а за их отсутствием подойдет любой крепеж, который есть в наличии. С помощью шуруповерта панели фиксируются на обрешетке одна за другой, начиная с нижнего ряда и постепенно продвигаясь вверх до самого края, который выступает под сводом крыши. В итоге получаем великолепную по своей красоте и безупречности плоскость, которая будет притягивать взгляды и обращать внимание на себя еще долгое время.

Заключение по теме

Внешняя поверхность здания — это его лицо, именно поэтому фасады из композитных панелей все более популярны в современном обществе.

Они обеспечиваю объекту великолепный, презентабельный внешний вид, а в совокупности с процедурой утепления значительно превосходят по всем параметрам другие варианты отделки. Вентилируемый фасад способен не только привнести особый колорит в фронтиспис любого здания, но и сделать его неповторимым и элегантным, а также позволит существенно сэкономить на обогреве помещения в зимнее время.

Композитные панели для фасада - что это такое: технические характеристики, фото, видео-инструкция по монтажу своими руками


Изобилие новых строительных материалов поражает воображение. При всеобщем развитии индустрии строительства такие изделия, как композитные панели для фасада занимают особую нишу на современном рынке.

Источник: postroystenu.ru

luchiefasady.ru

Композитный фасад - сфера и особенности применения панелей

Сегодня существует огромное количество разнообразных материалов для отделки фасадов. Сильно разнятся и качество материалов, и их цена. Причем далеко не всегда высокая стоимость означает качество.

С недавнего времени начинает набирать популярность такой материал, как композитные панели для навесных фасадов. Что это такое, из чего их производят, как их монтировать – будет рассказано в данной статье.

Краткое содержимое статьи:

Что такое композитные панели

Под  словом «композит» подразумевается сложный состав чего-либо. В данном случае речь идет о применении нескольких материалов, причем композит берет лучшие свойства каждого из этих материалов, что в конечном итоге дает неоспоримые преимущества состава перед каждым из составляющих ингредиентов в отдельности.

В состав композита входят пластичная основа и наполнитель. Функция наполнителя чисто армирующая. Композитные панели включают в себя еще и слой металла, а также дополнительные декорирующие слои.

Наиболее часто встречаются композитные панели на основе алюминия. У каждой из фирм-производителей свои особенности состава пластин, но общими их свойствами являются прочность, малый вес, долговечность и устойчивость к коррозии.

Внешне панели выглядят как тонкие пластины из металла со слоем теплоизоляции, имеющие форму квадрата либо прямоугольника. Лицевую сторону панелей фирма-изготовитель покрывает защитным глянцевым либо матовым лакокрасочным покрытием, с очень большим выбором цветовой гаммы. Некоторые панели ламинированы, и на них нанесена имитация камня либо дерева.

Размеры выпускаемых панелей варьируются от 1 до 1.5 метров, длина составляет 2.4, 3.2 и 4 метра. Удельная масса на квадратный метр не превышает 8 кг. Толщина панелей составляет 2-6 мм.

Минусом композитных панелей является их малая степень теплоизоляции, поэтому вместе с ними применяют слой базальтовой ваты. Плюсами являются широкий диапазон температур, при которых используют панели – от -58 до +85 градусов, невосприимчивость к воздействию атмосферных осадков и микроорганизмов.

Кроме того, панели обладают хорошей шумопоглощающей способностью и гасят вибрации. Композитные панели относятся к малогорючим материалам.

Сборка каркаса под панели

Перед сборкой необходимо грамотно произвести разметку, прежде всего расчертив стену строго вертикальными линиями на тех местах, где будут располагаться профиля. Крепление кронштейнов осуществляется посредством анкеров на расстоянии около 50 см.

Несущие профиля бывают П-образные, Т-образные и L-образные. Следует устанавливать наиболее подходящий тип профилей. По окончанию монтажа плоскостей они нивелируются.

Для этого крайние профиля устанавливаются точно в уровень. Между крайними профилями протягивается нить, по которой выставляются все остальные профиля. Нитей должно быть минимум две – сверху и снизу. Процесс выставления профилей благодаря нитям значительно ускоряется.


Утепление вентфасада

После установки профилей вентилируемый фасад утепляют минватой. Пенопласт или полистирол не обладают достаточной паропроницаемостью, поэтому от них лучше отказаться – стены не будут дышать. Для того, чтобы закрепить минвату, в ней на местах крепления делаются X-образные надрезы, и после этого ее надевают на торчащие из стены консоли.

При монтаже теплоизолятора его необходимо аккуратно вставить внутрь каркаса, чтобы не было выступающих фрагментов. Можно для пущей прочности усилить крепление минваты грибообразными дюбелями.

Монтаж панелей

Для монтажа композитных панелей на фасад понадобятся распорные салазки, служащие и направляющей, и крепежом. Сбоку салазок расположены скобы, надежно удерживающие панель. Фиксируются они при помощи заклепок.

Часть панелей, находящихся на пересечении направляющих и шпунтов, также крепят на заклепки. Расстояние между соседними кассетами должно равняться 10 мм.

Цена на панели варьируется в зависимости от фирмы-изготовителя, качества материала, а также размеров самой панели. Особенно ощущается разница в цене при применении технологии добавления дерева в панель – стоимость будет значительно выше обычного.

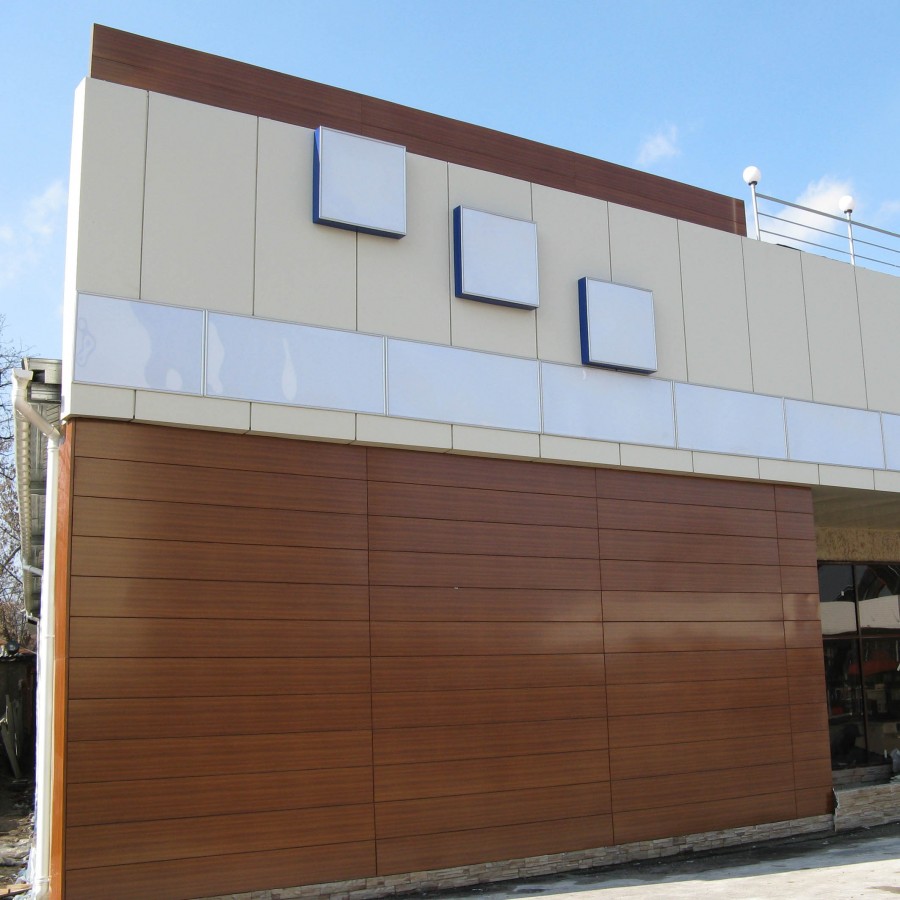

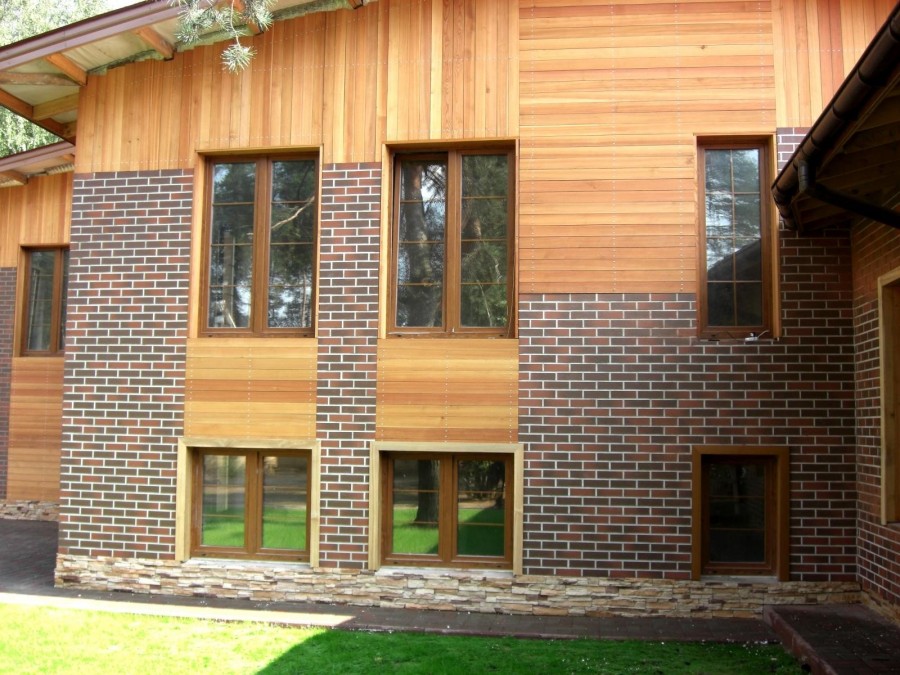

А глядя на фото такой композитной панели в сравнении с текстурой дерева, разницу между ними уловить достаточно сложно. Качество, как говорится, требует количества – эта аксиома справедлива в большинстве случаев.

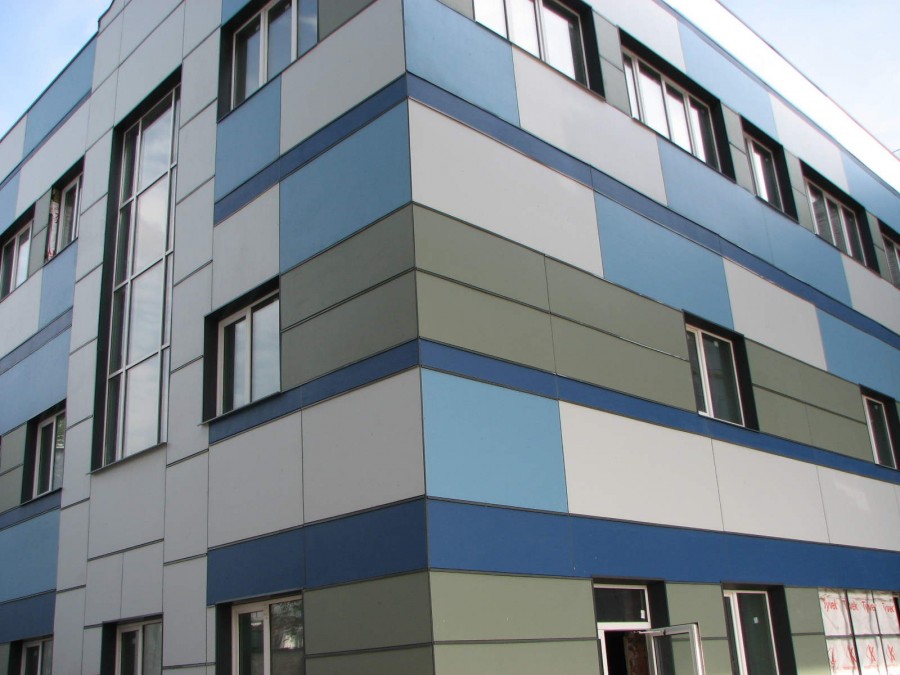

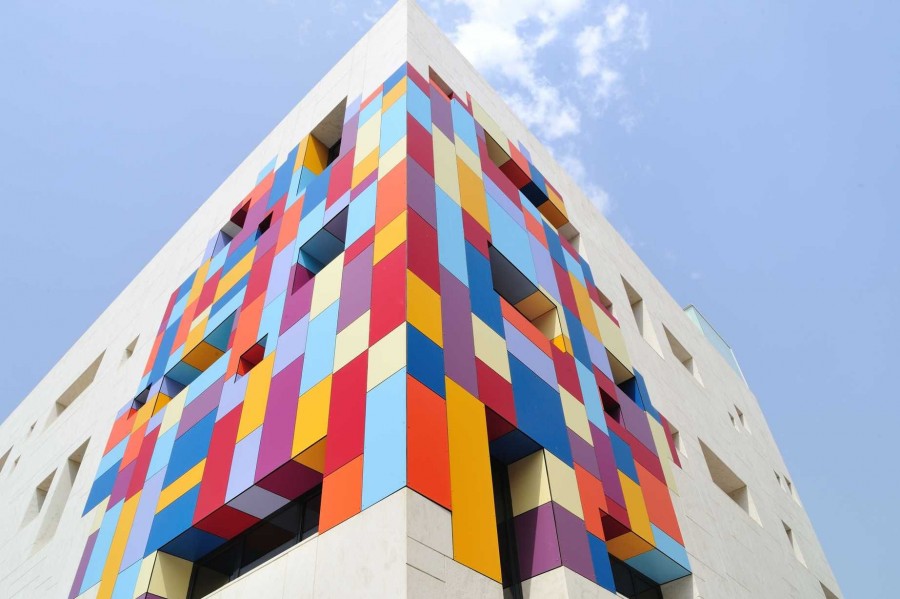

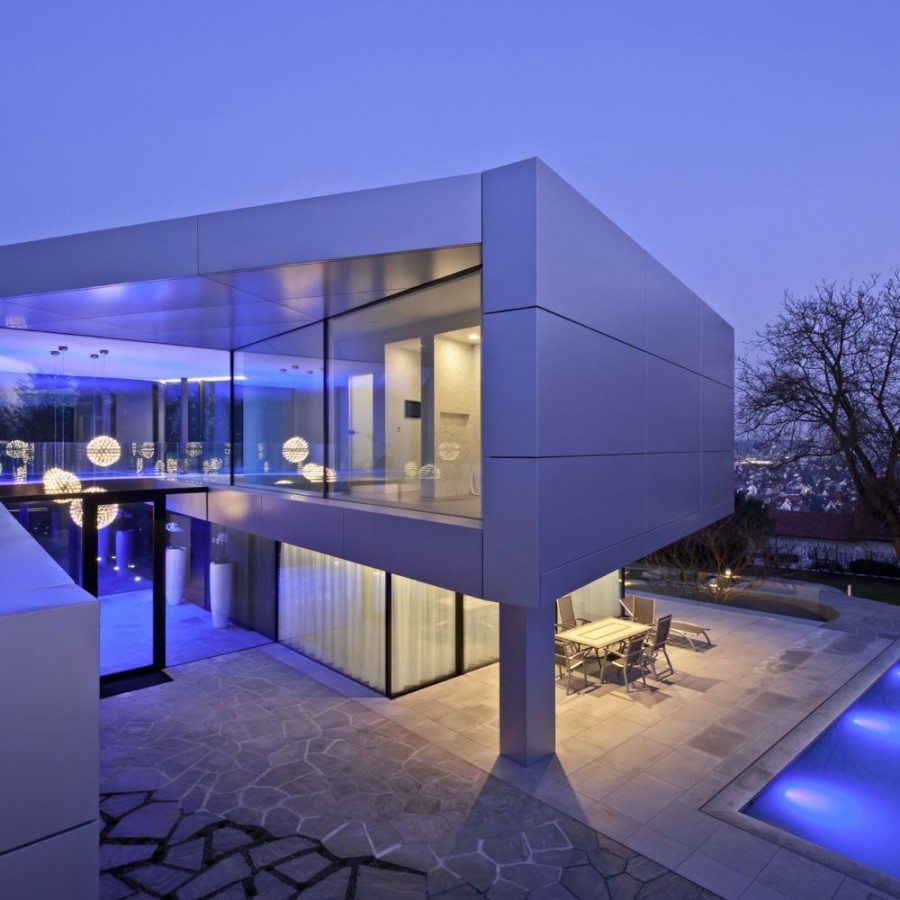

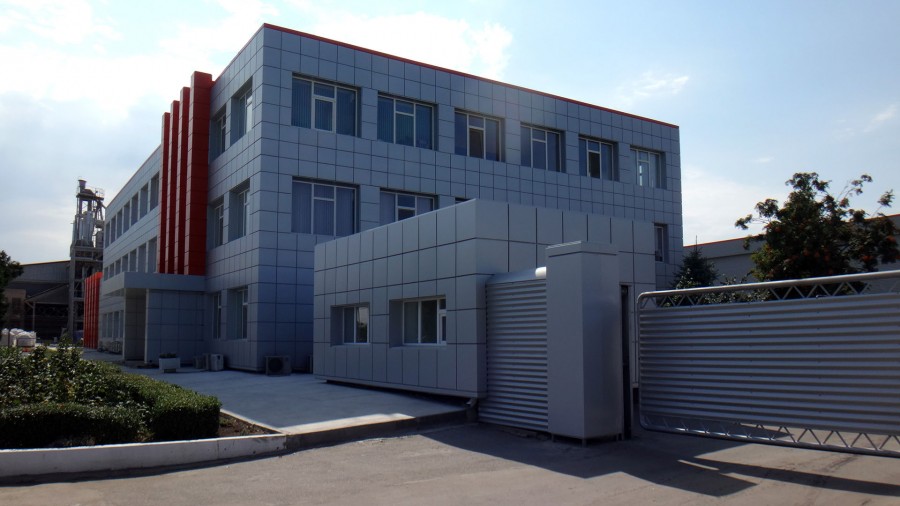

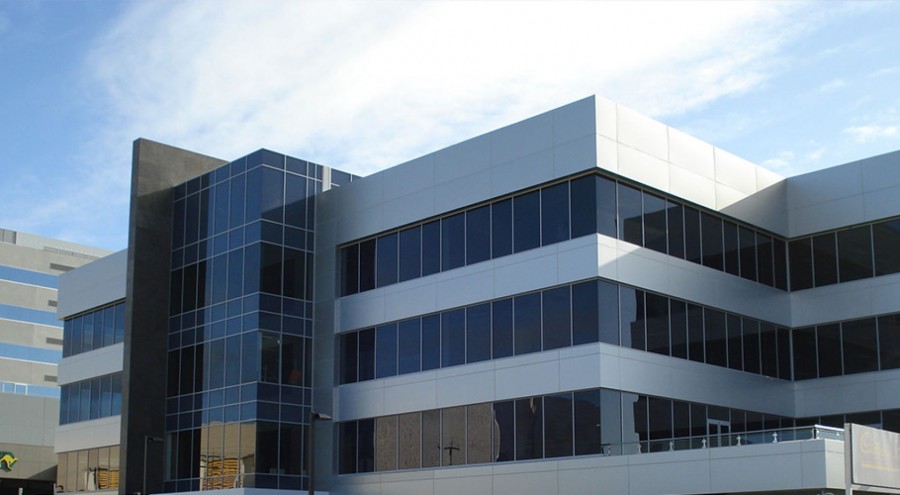

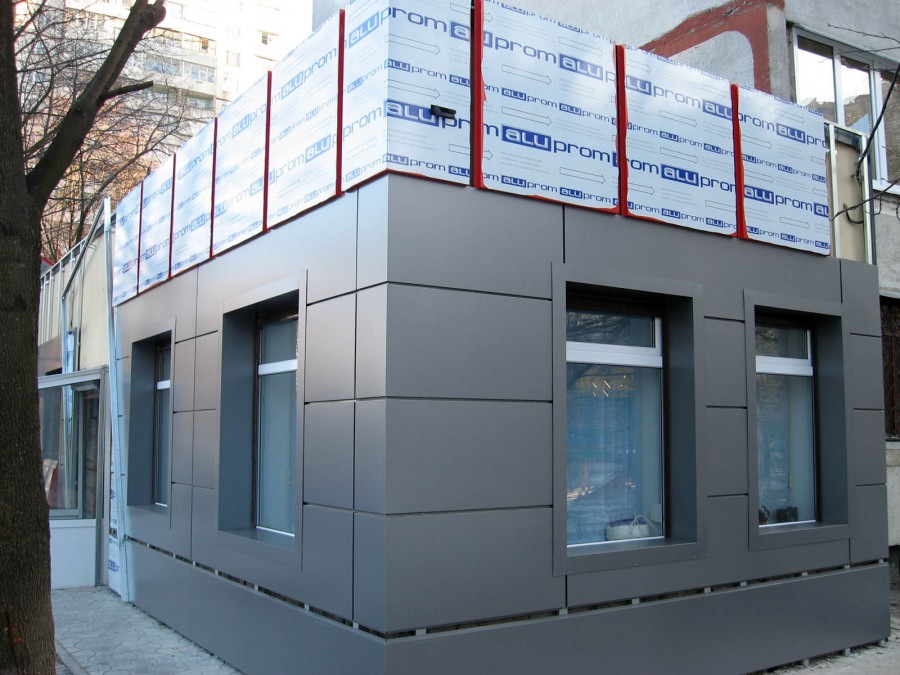

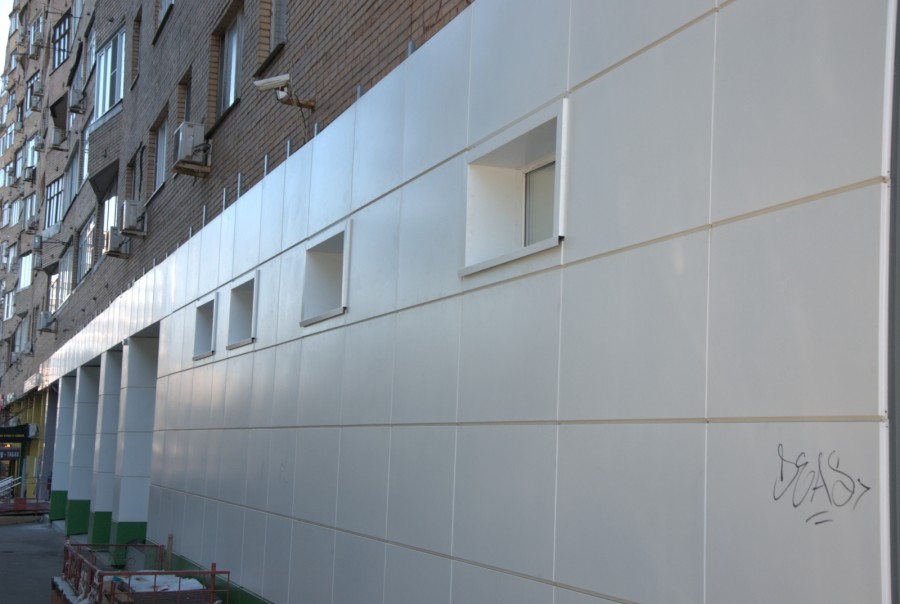

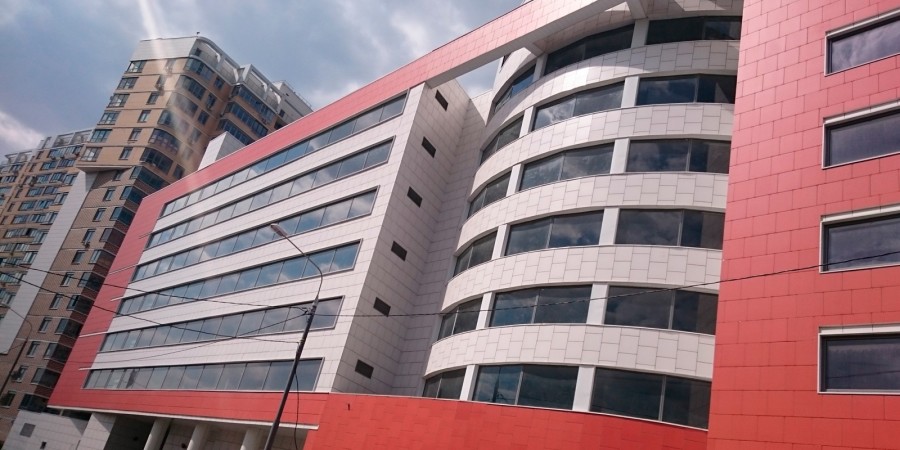

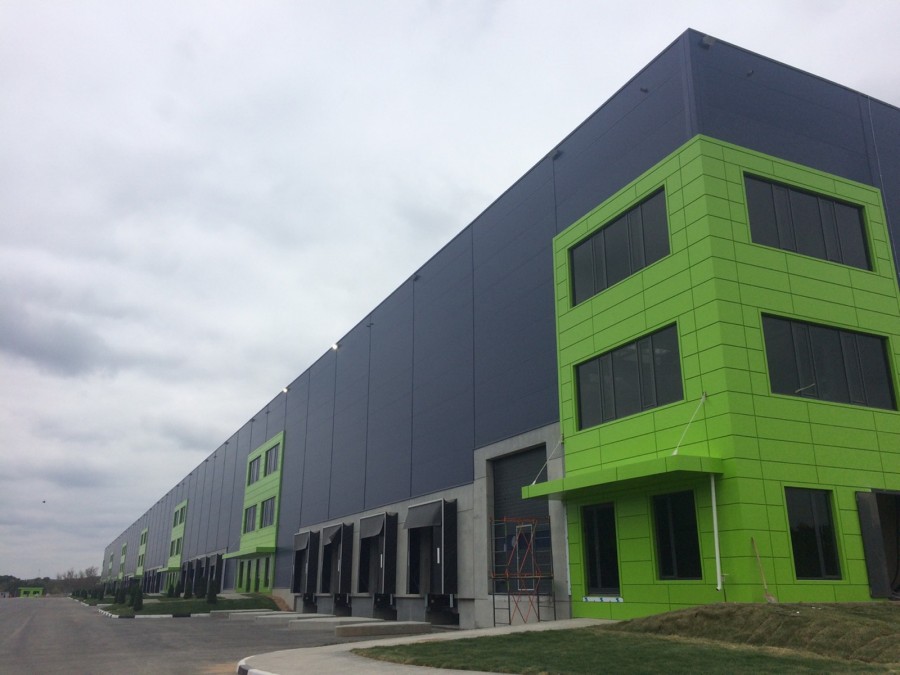

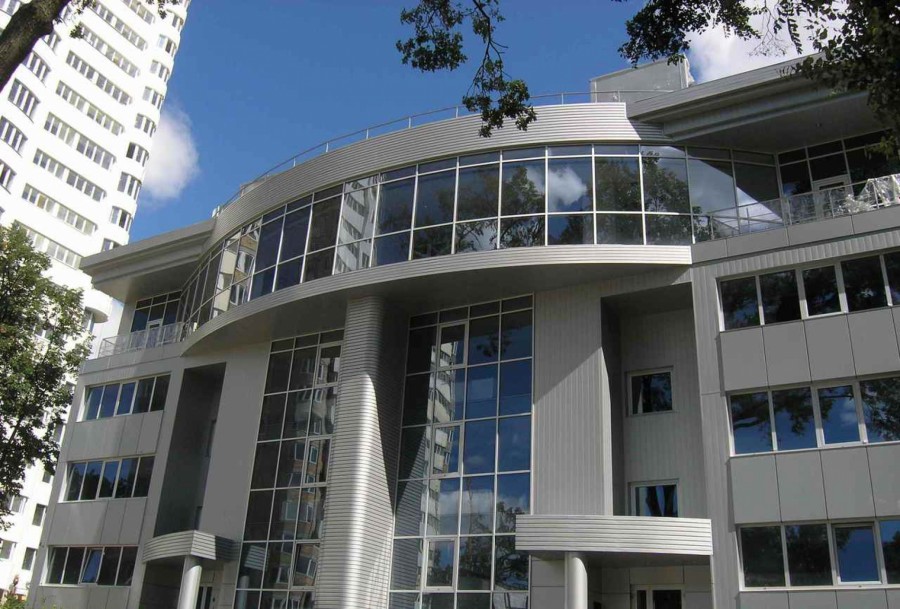

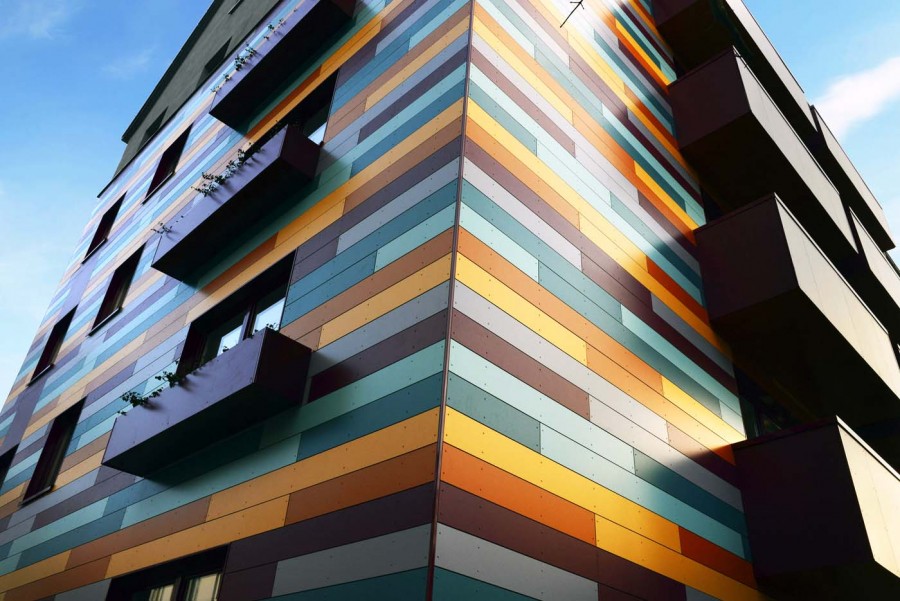

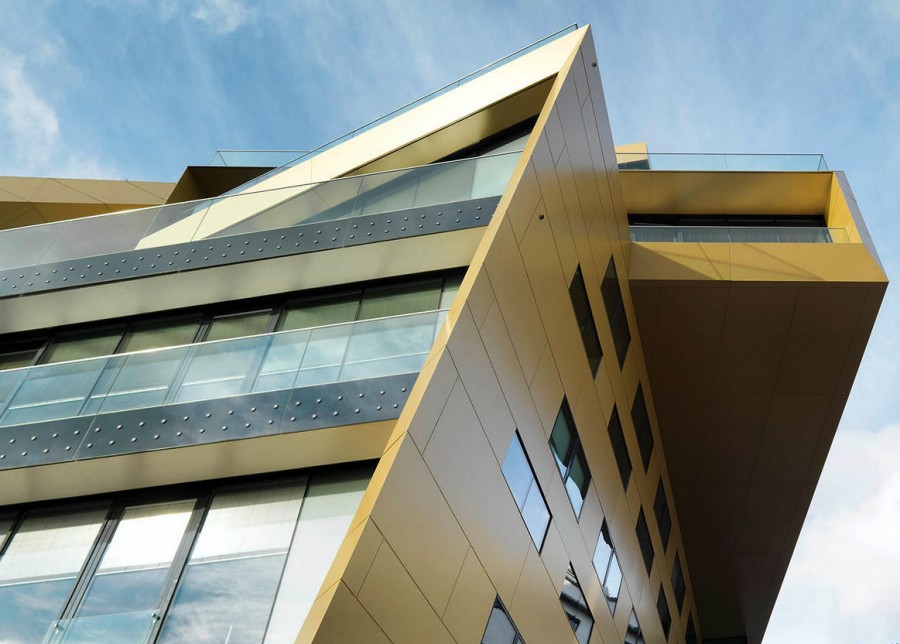

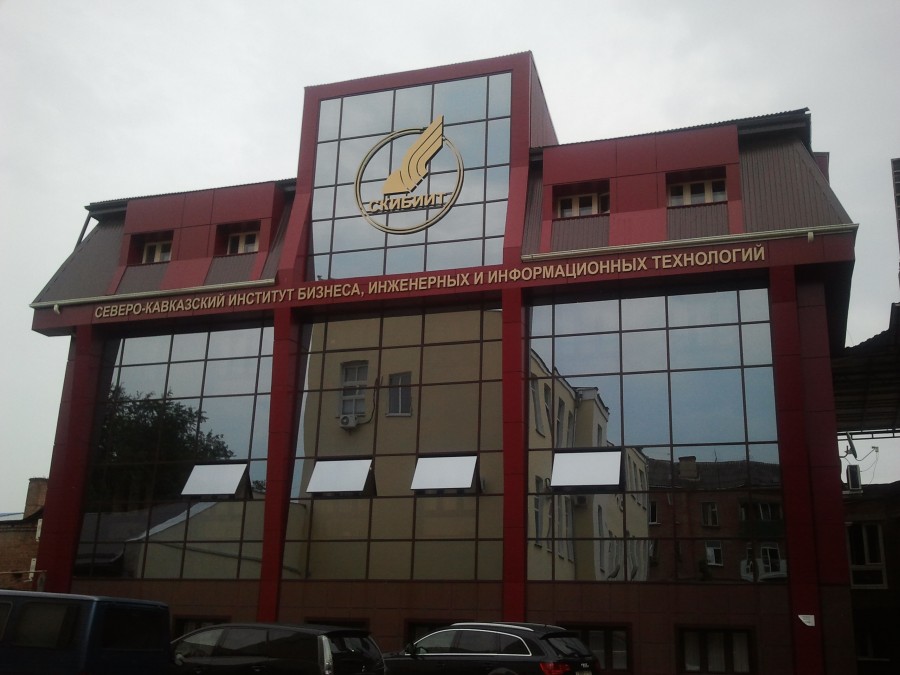

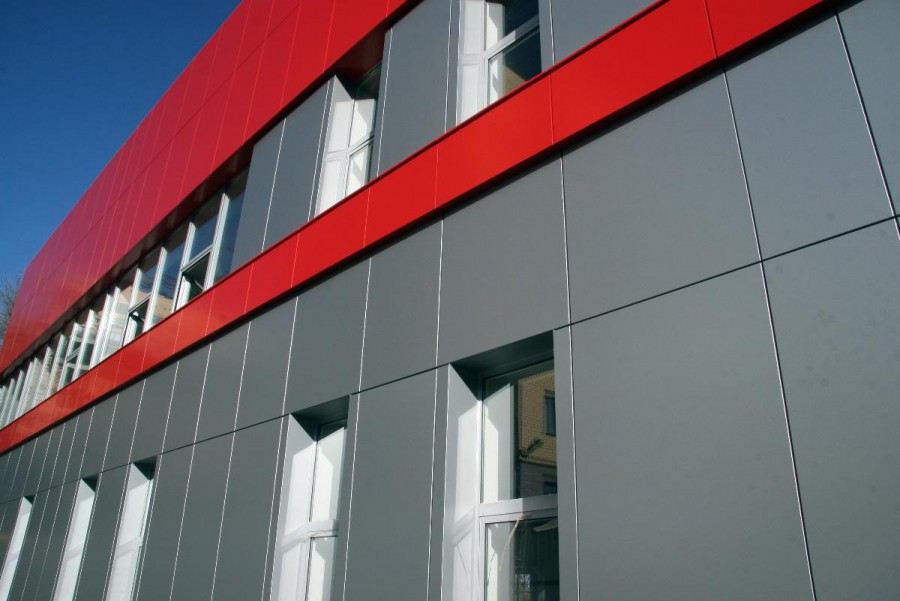

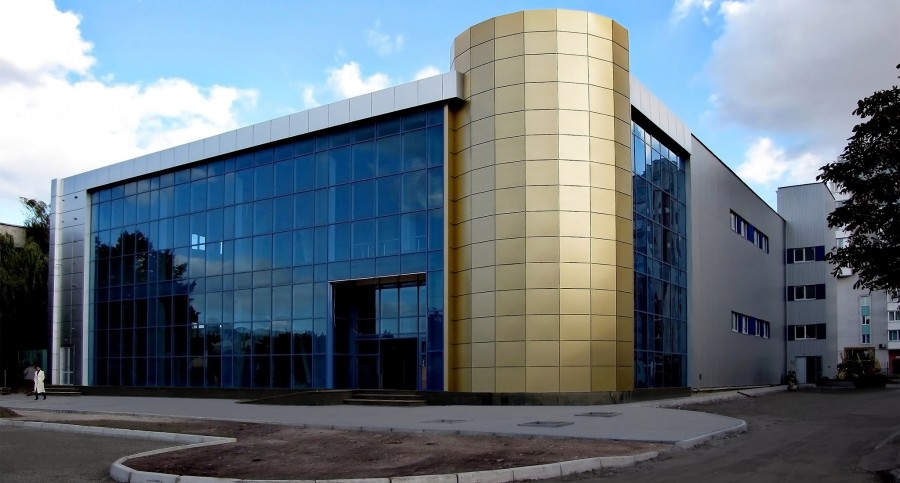

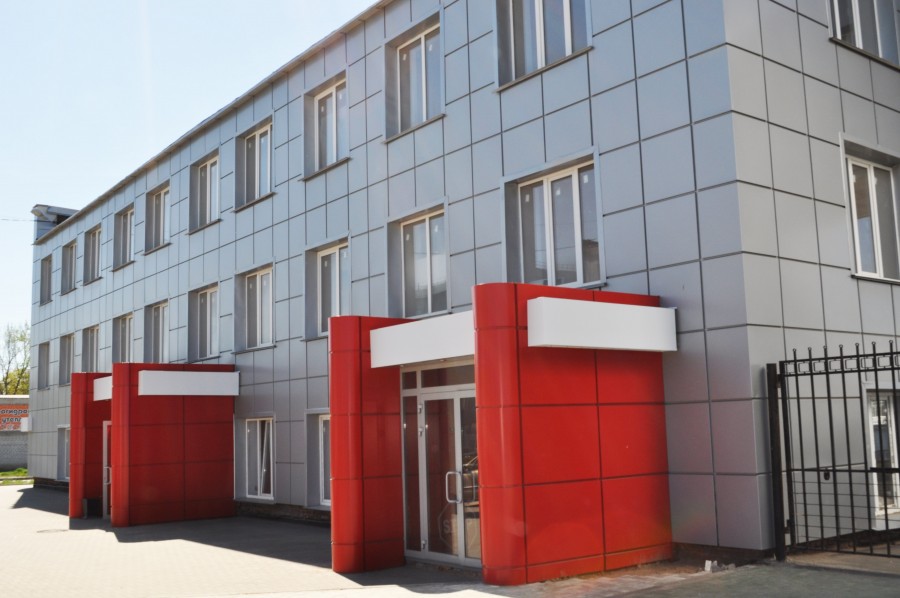

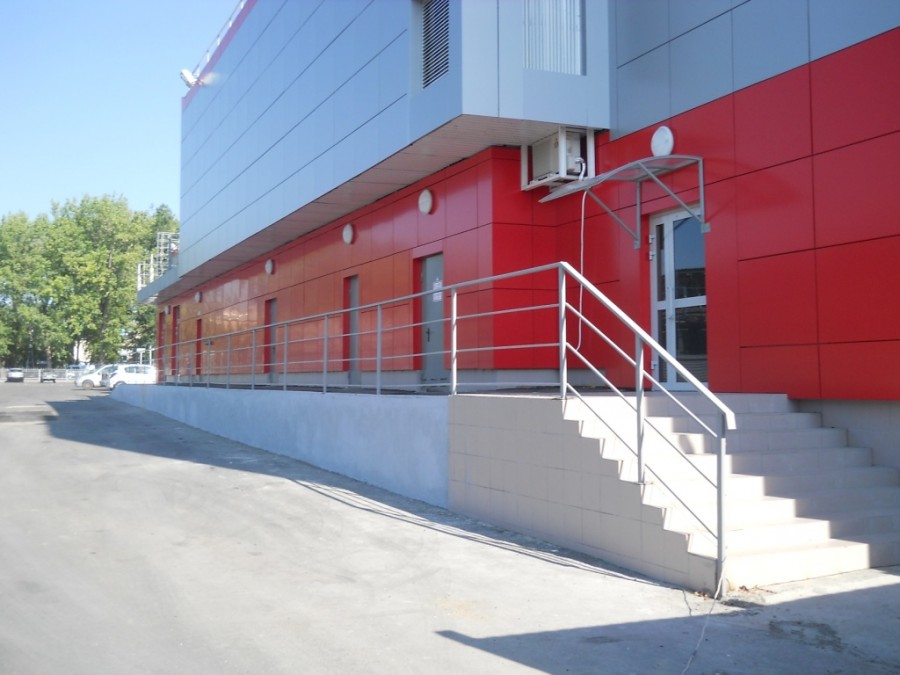

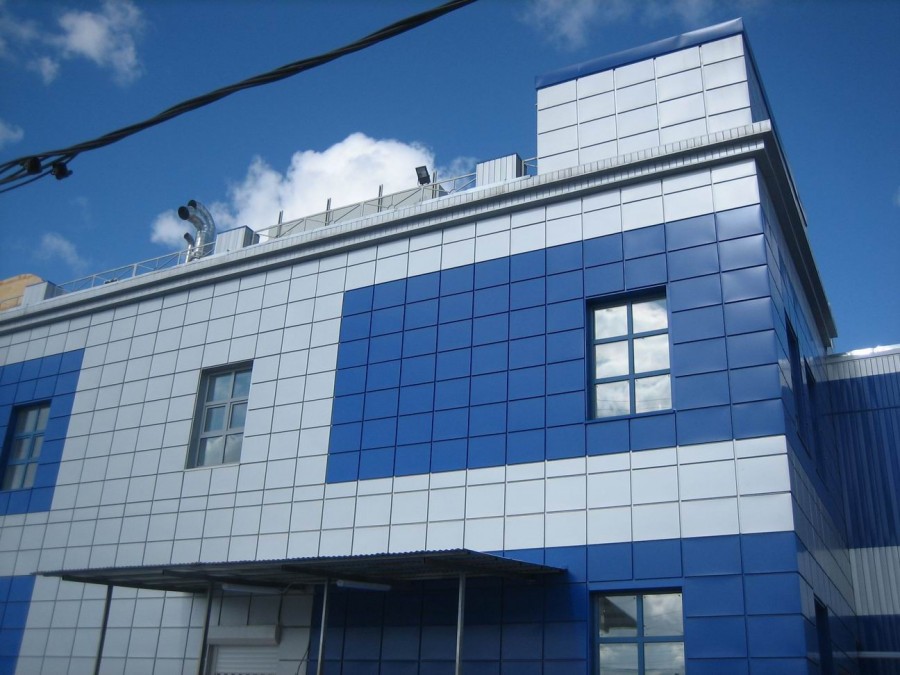

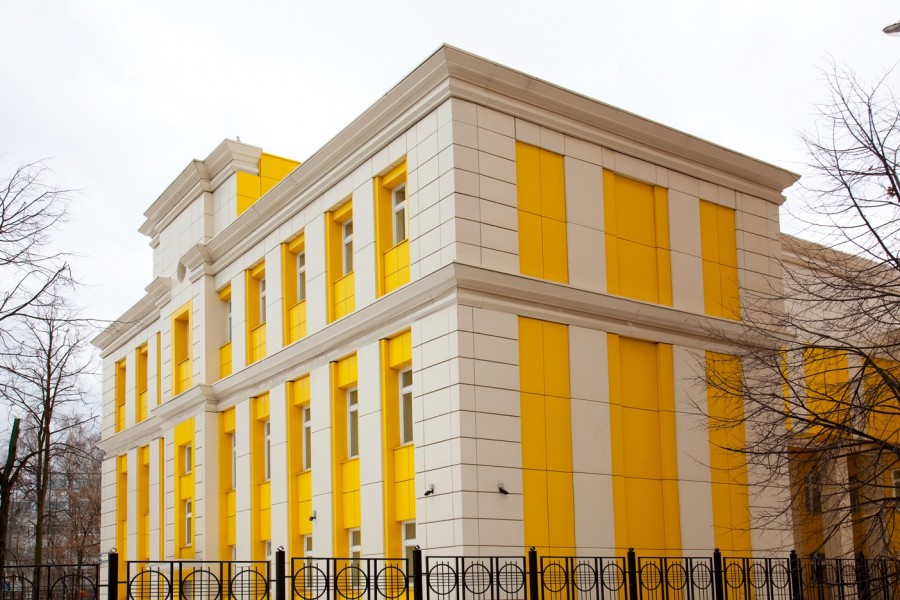

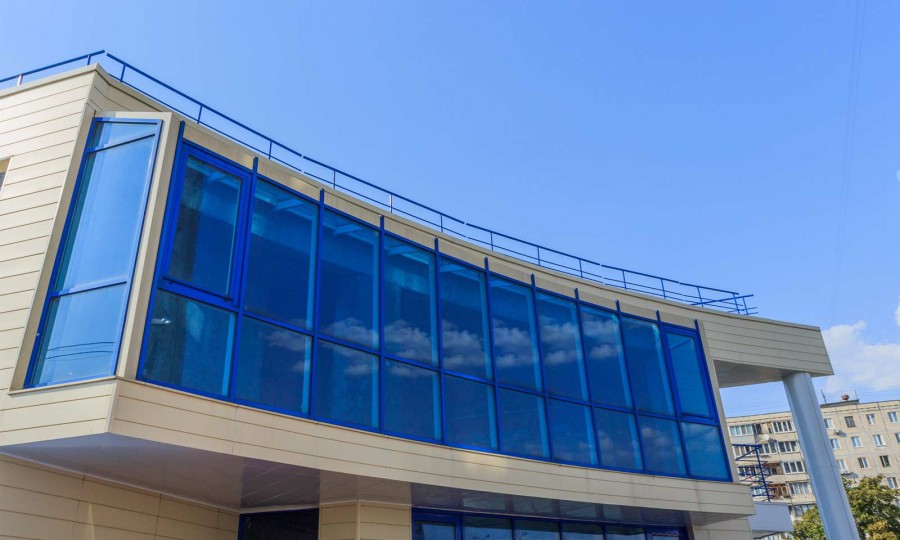

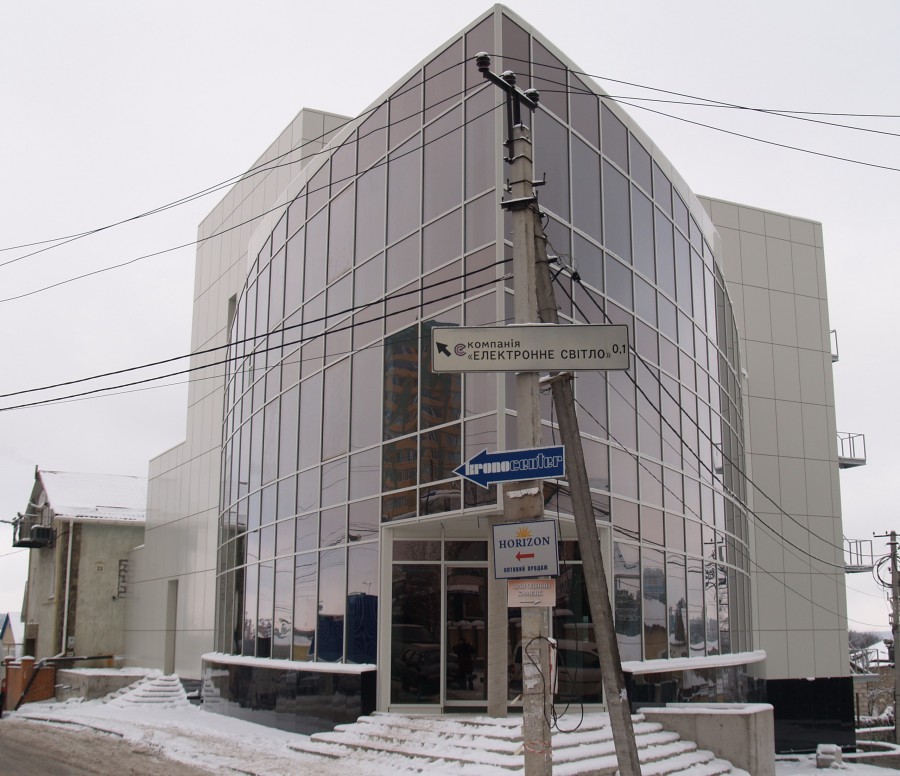

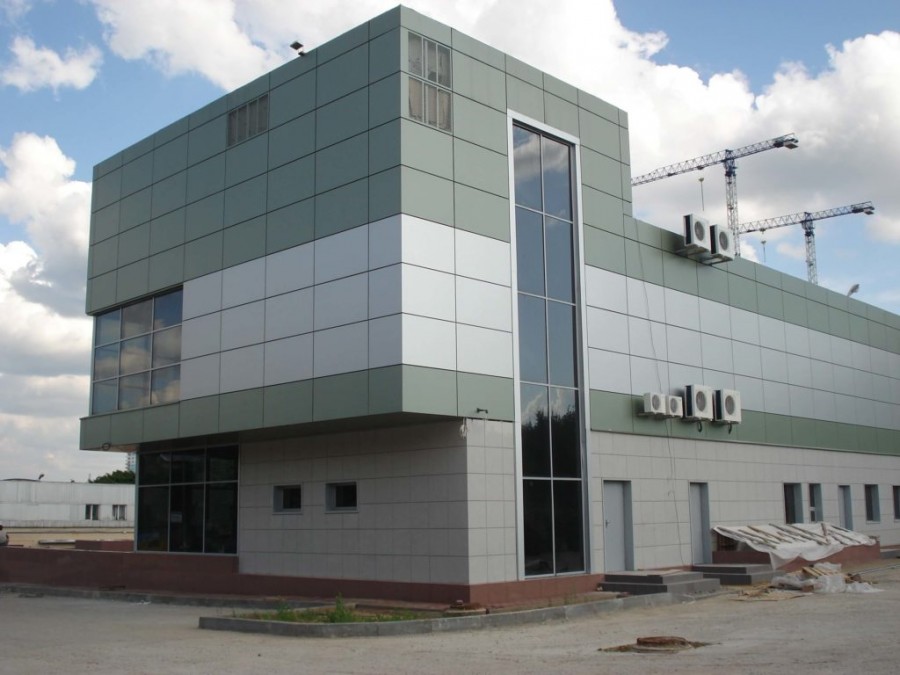

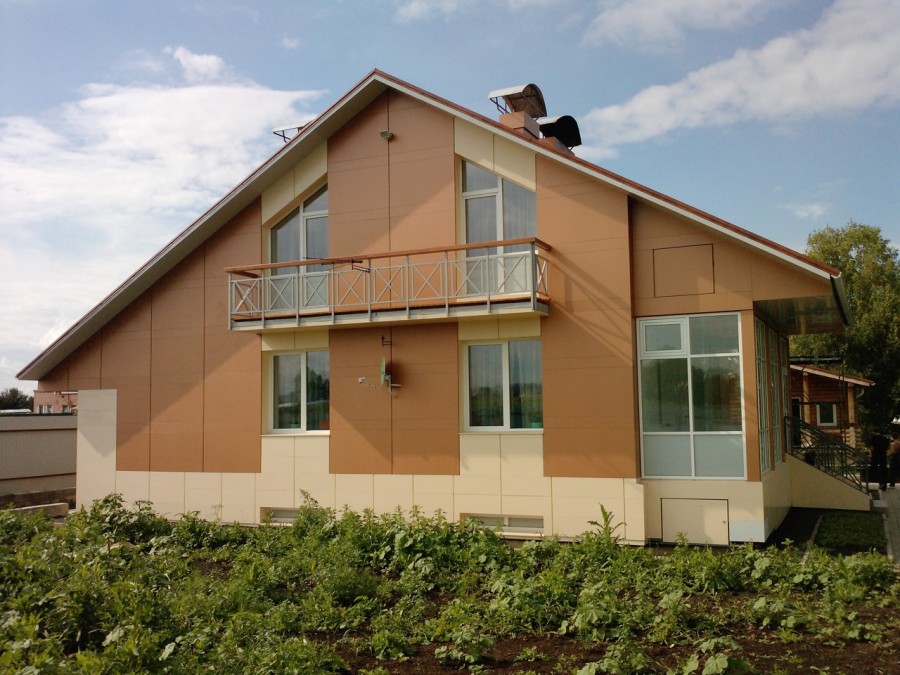

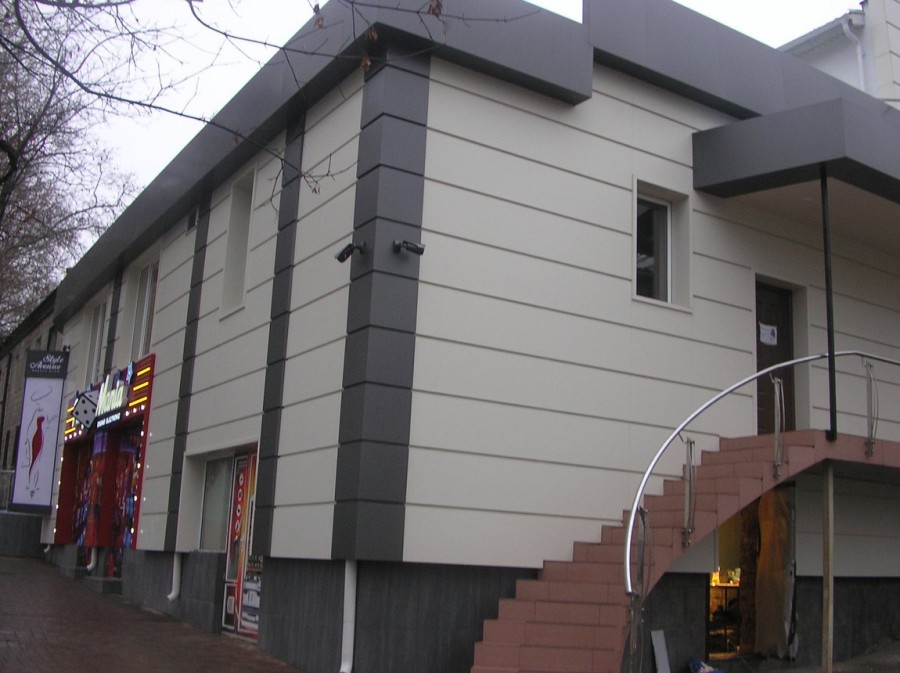

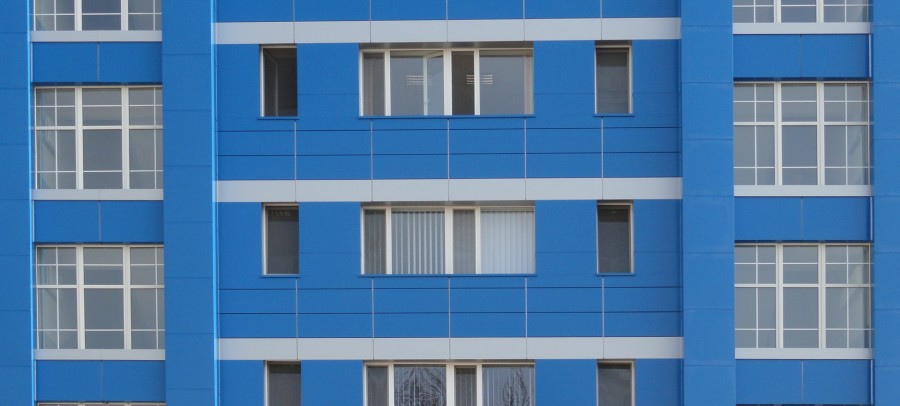

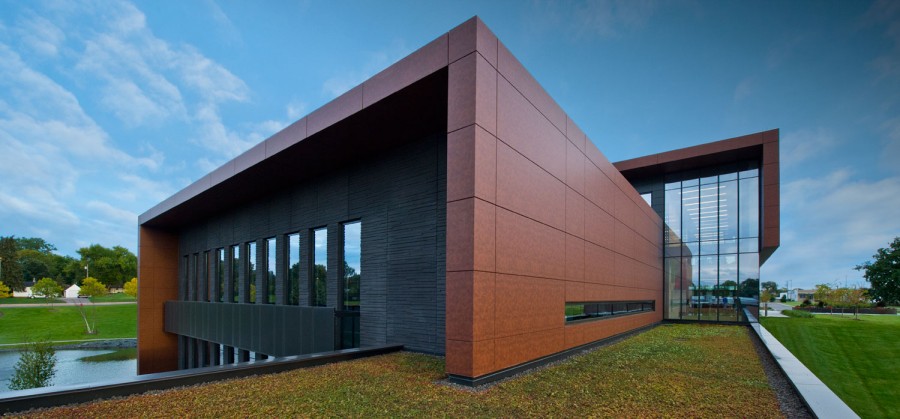

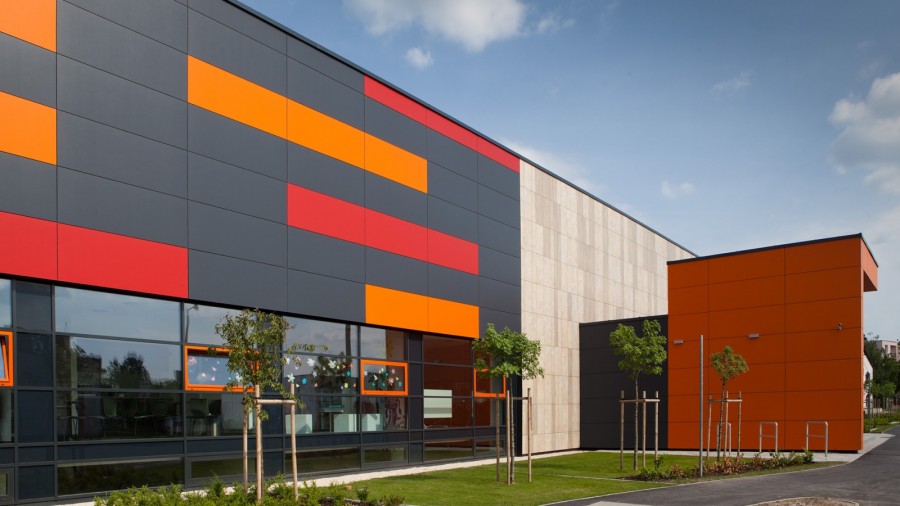

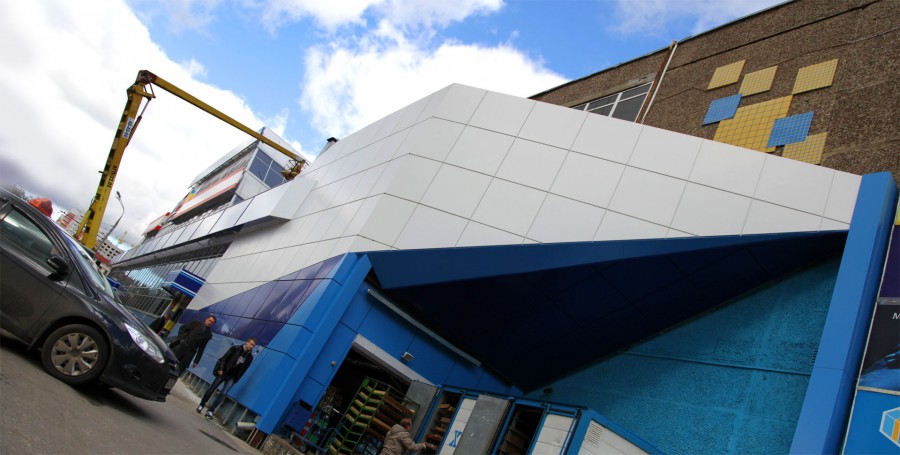

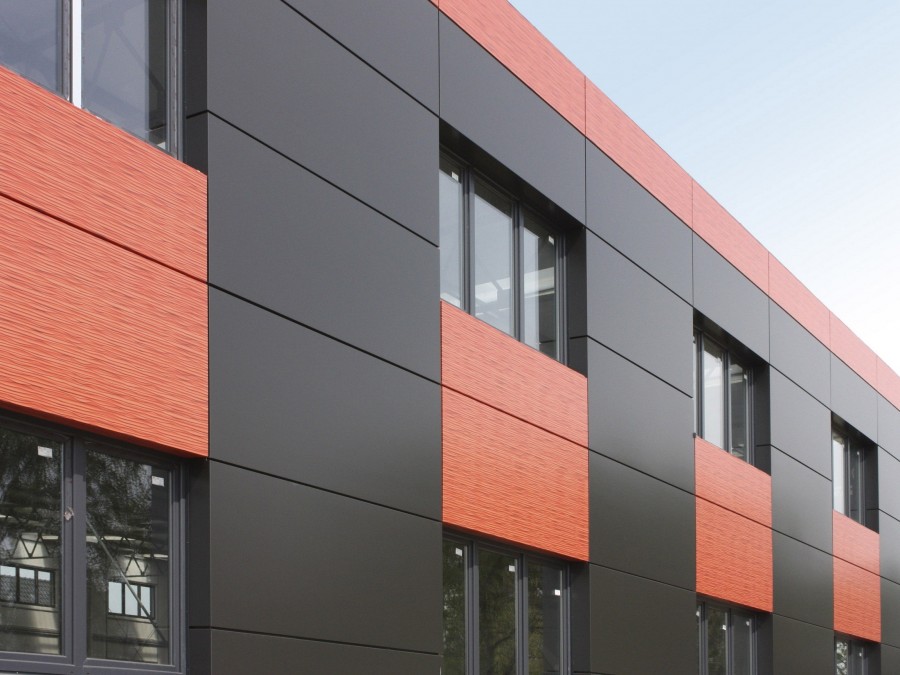

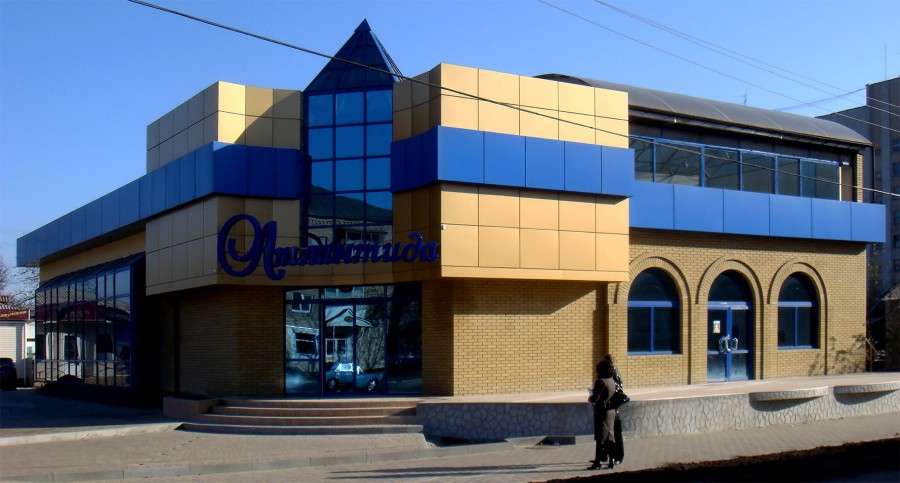

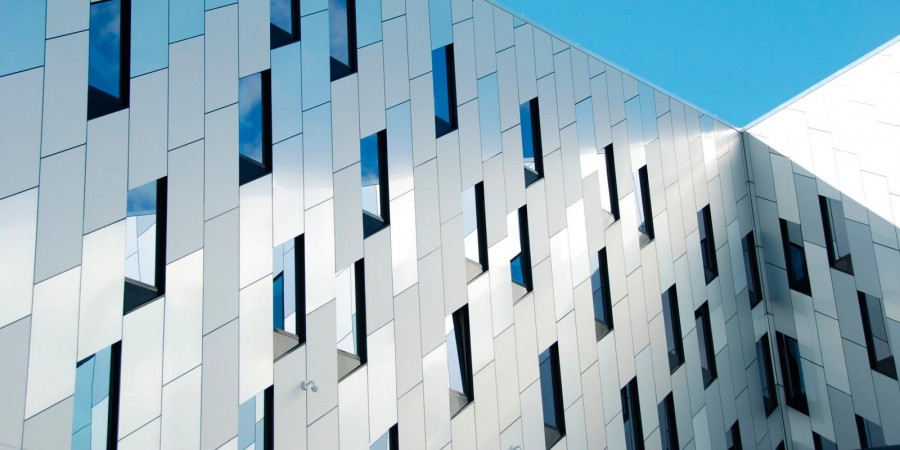

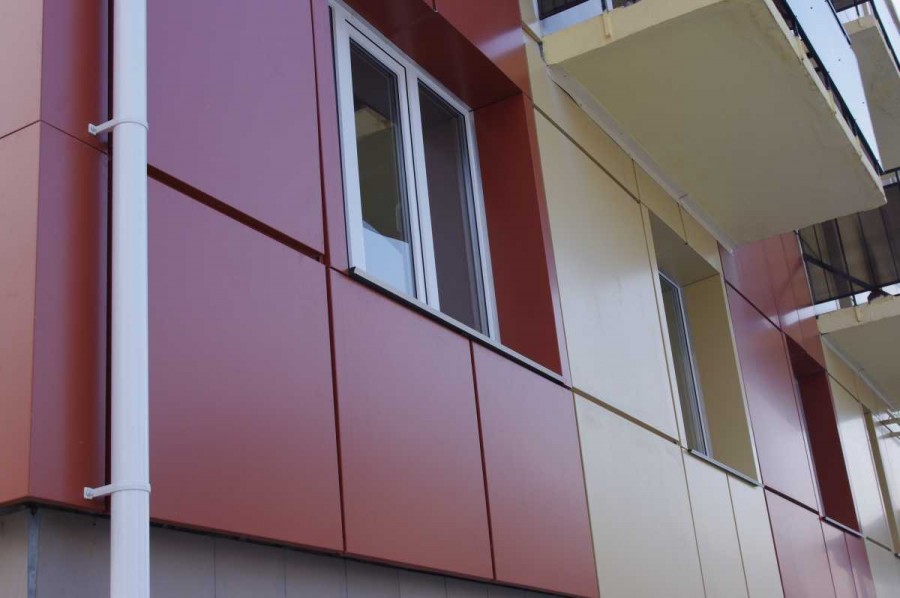

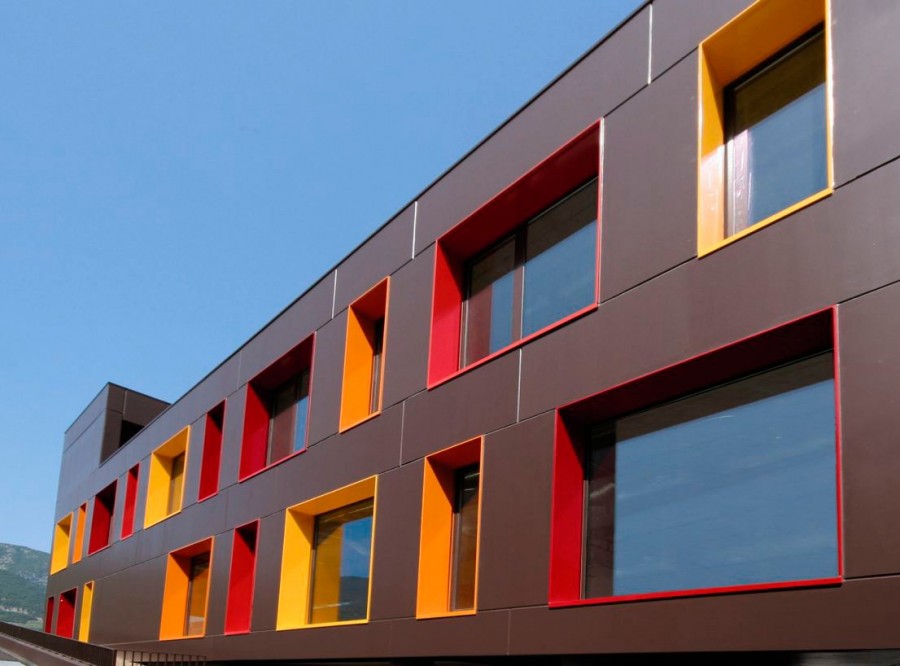

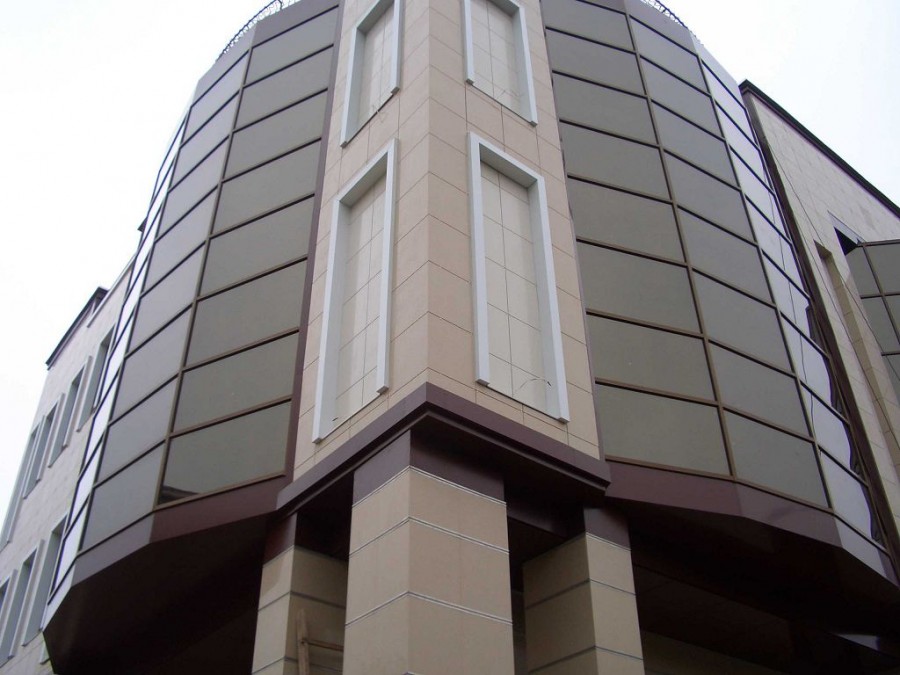

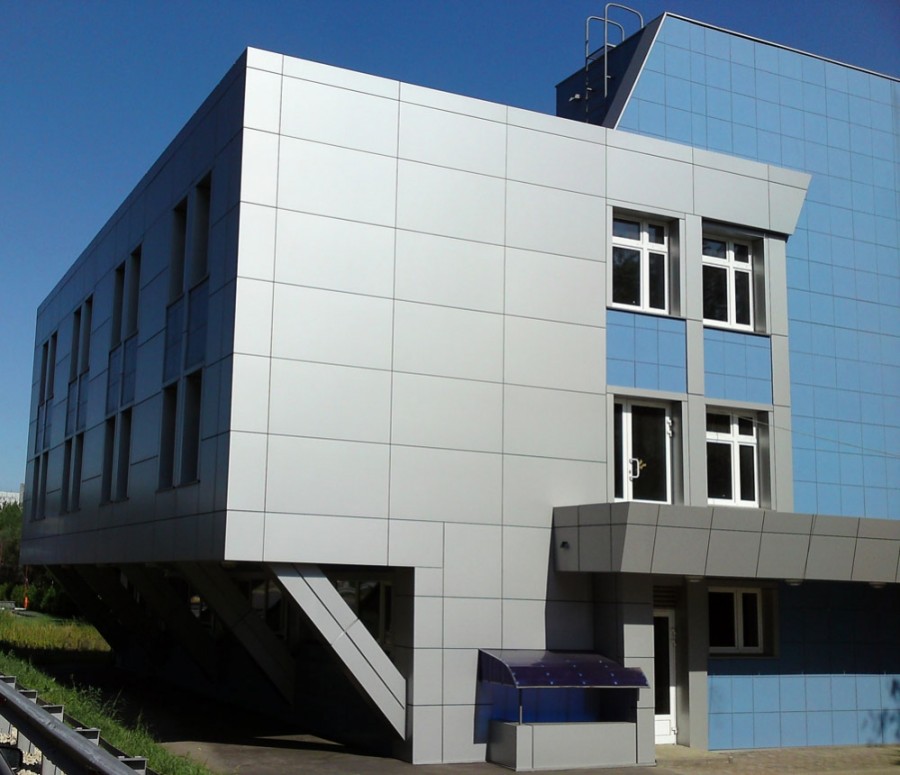

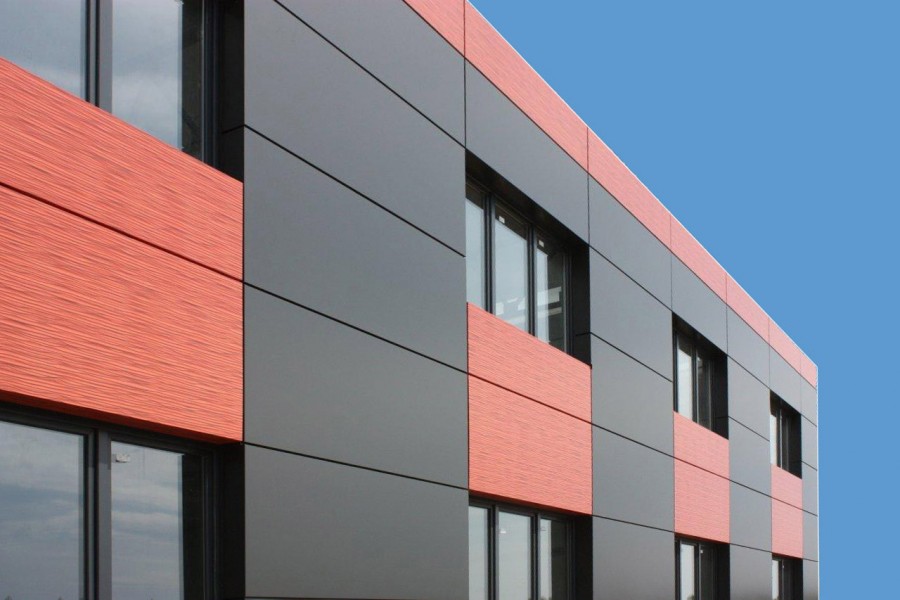

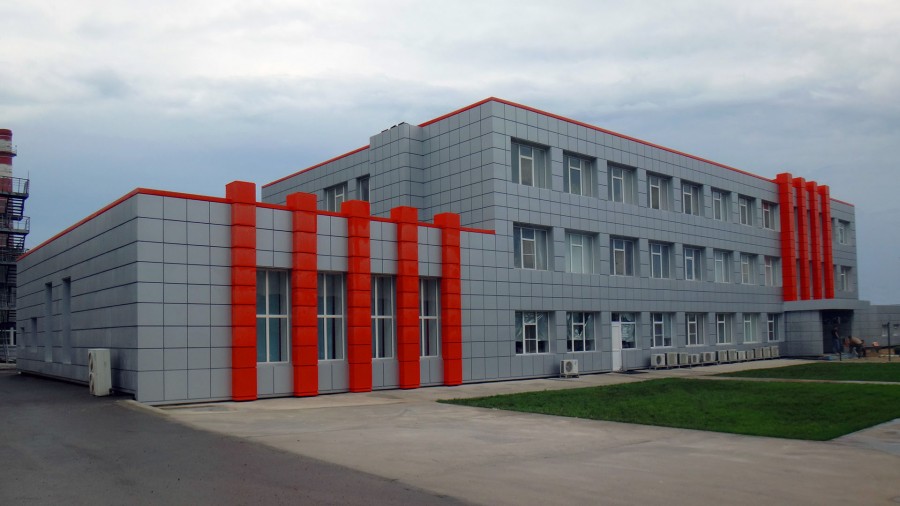

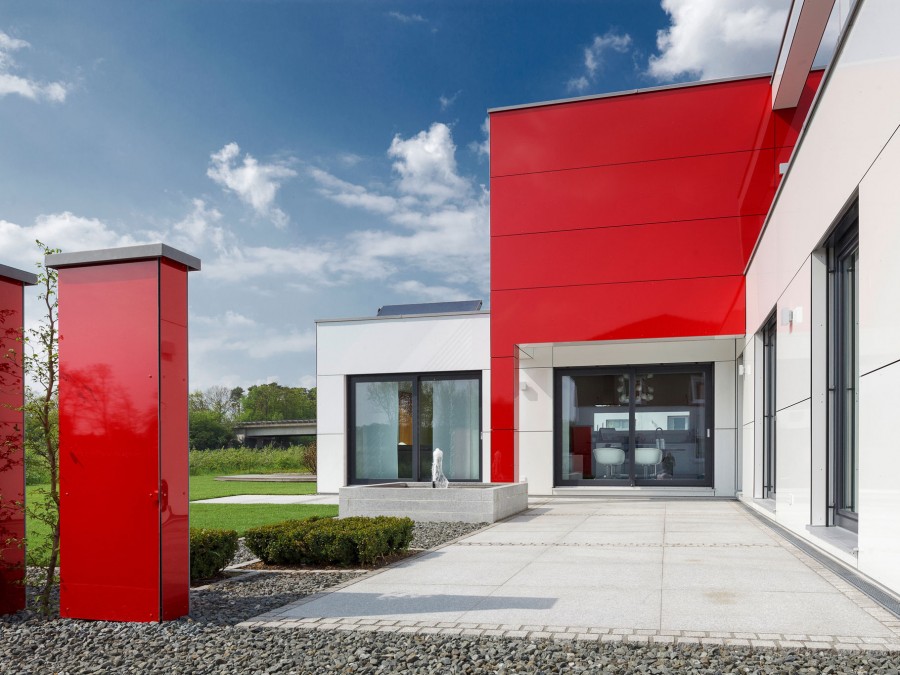

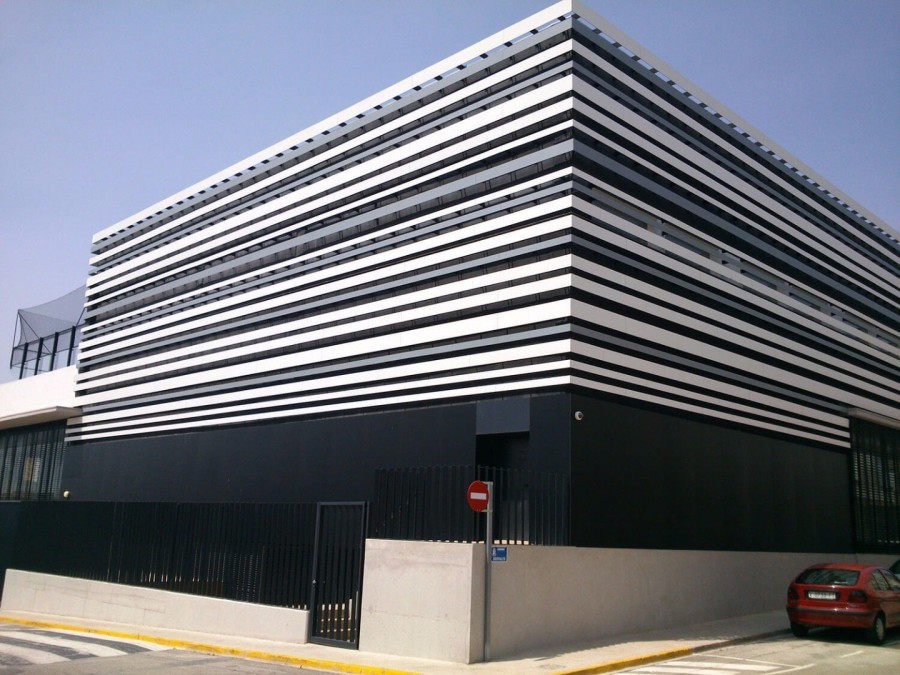

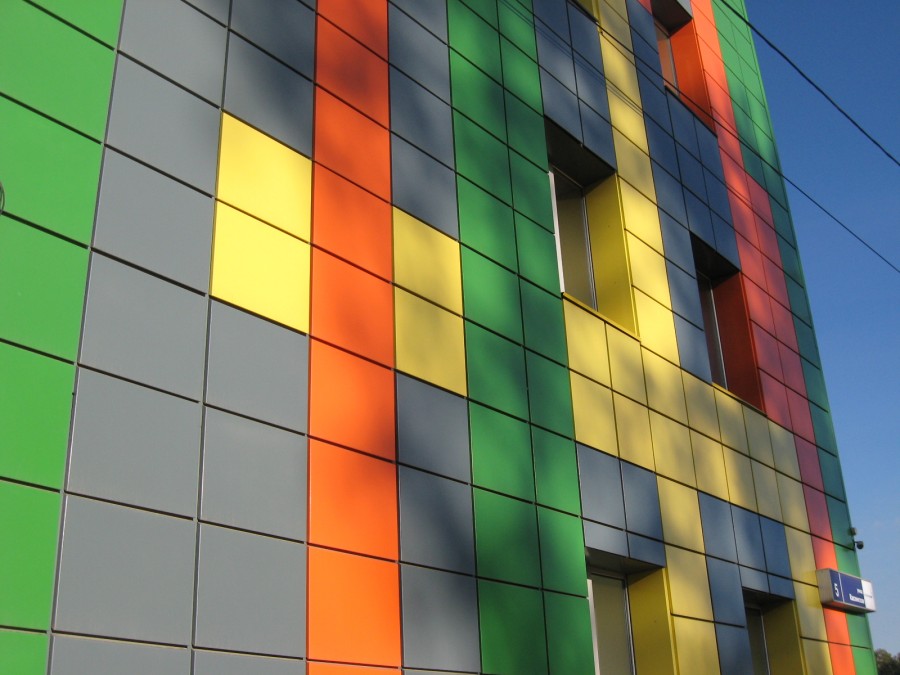

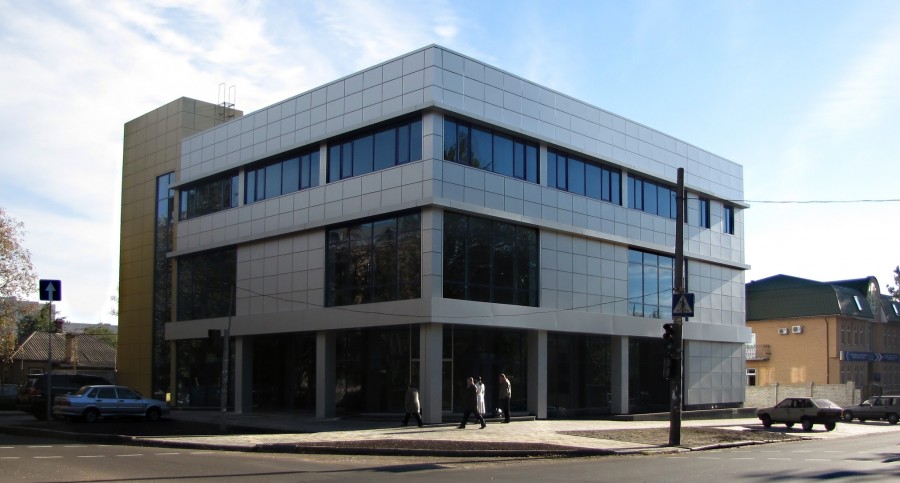

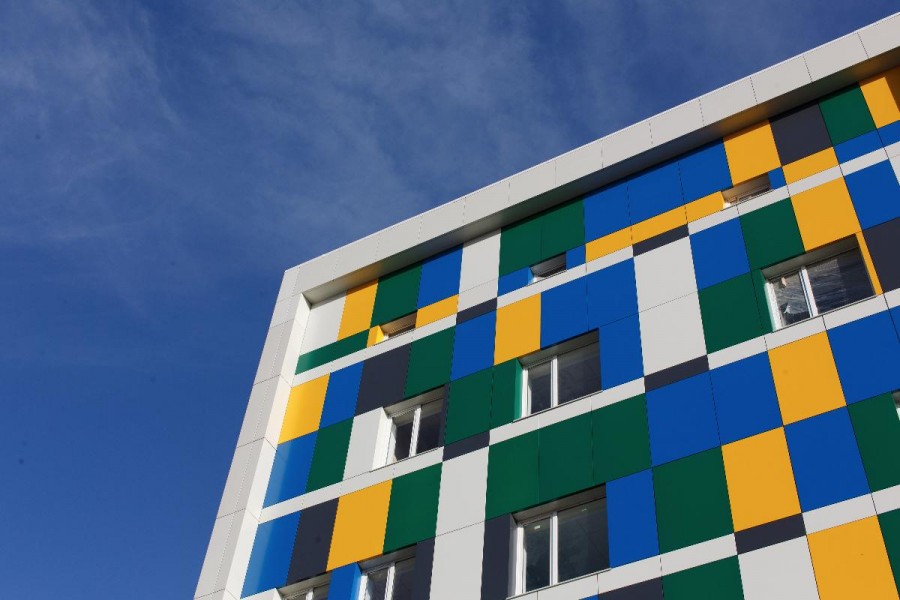

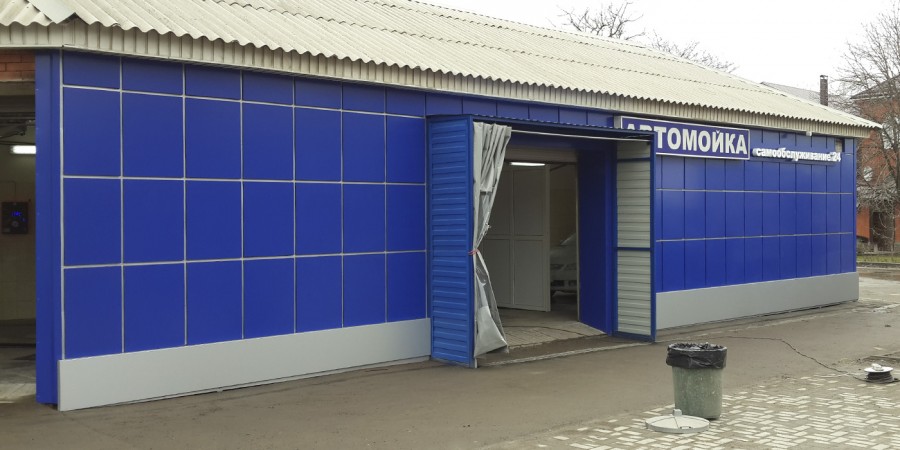

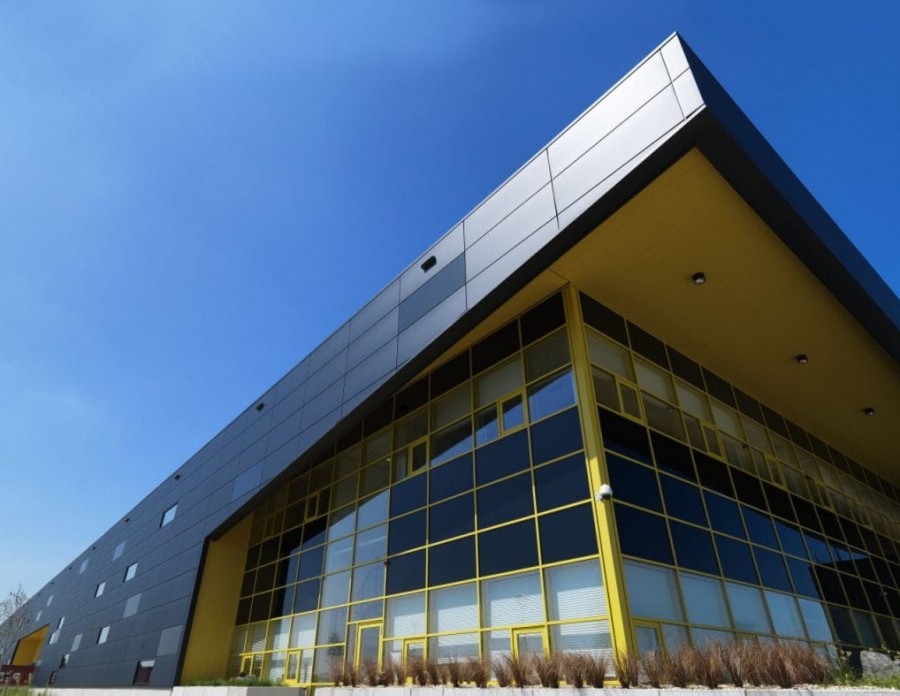

Фото композитного фасада

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

mirstrojka.ru

обшивка, отделка и облицовка своими руками

Содержание:

  1. Установка композитных панелей для фасадов
  2. Цена фасадных панелей

На сегодняшний день существует довольно много способов фасадной отделки домов и строений. Современный рынок предлагает широкий ассортимент высококачественных фасадных стройматериалов с различными техническими и наружными свойствами. В последние годы вентилируемый фасад из композитных панелей стал достаточно распространенным и популярным видом облицовки строений. Он производится из двух видов материалов: алюминий и пластмасса.

Кроме того, отделка фасада нередко производится из композиции, сочетающей в себе дерево и полимер.

При этом наружная обшивка строения ничем не будет отличаться от натурального дерева.

Ниже подробно рассмотрен процесс монтажа композитных панелей для облицовки зданий, а также установка каркасной обрешетки под фасад.

Установка композитных панелей для фасадов

Цветовая гамма алюминиевых композитных панелей.

Учитывая, что композитные панели на основе всех типов стройматериалов имеют единый размер площади, необходимо для начала прояснить некоторые особенности их установки.

Установка каркасной обрешетки под фасад

Перед монтажом каркасной обрешетки необходимо сделать ее карту, то есть оставить разметочные пункты. В первую очередь нужно осуществить вертикальную разметку, предназначенную для прикрепления необходимого количества профилей. После этого потребуется разметить участки, в которых будут монтироваться кронштейны.

Закрепляемый кронштейн нужен для контролирования плоскости, на которую будут монтироваться композитные панели. Регулировка осуществляется при помощи специальной выдвижки, которую необходимо закреплять при помощи отвесов на желаемом уровне. Вертикальный интервал между кронштейнами должен составлять примерно 45-55 см, они закрепляются при помощи анкерных крепежей (болты, дюбели). Горизонтальный интервал рассчитывается исходя из ширины кассеты фасадной панели.

Разновидности опорных профилей под вентилируемый фасад делятся на 3 типа:

  • L-образный;
  • П-образный;
  • T-образный.

Другими словами, опорный профиль имеет форму вышеуказанных букв.

Регулировка выдвижки кронштейна напрямую зависит от монтажа опорного профиля. По этой причине перед осуществлением монтажа под фасадные панели необходимо подобрать наиболее подходящий тип каркасной обрешетки.

Опорный профиль прикрепляется к кронштейнам с помощью алюминиевых заклепочных метизов путем просверливания проемов необходимого размера. После этого его нужно зафиксировать специальным инструментом для заклепывания метизов. В большинстве случаев опорный профиль крепится при помощи двух заклепочных метизов, обеспечивая максимальную надежность каркасной конструкции.

По завершении монтажа опорных профилей необходимо произвести сглаживание плоскости. Это выполняется при помощи выставления уровня на двух краевых профилях всей конструкции.

Для наиболее точного выравнивания нужно сделать вертикальный отвес на капроновой нити. Помимо вертикального отвеса также потребуется горизонтальное протягивание нити. Этим методом можно выровнять все профили в конструкции.

Устройство композитных алюминиевых панелей.

После сглаживания опорных профилей под композитные панели необходимо закрепить выдвижки кронштейнов заклепочными метизами. В случае заранее предусмотренной теплоизоляции, установить утеплитель потребуется до монтажа направляющих. Таким образом, теплоизолятор будет заложен гораздо плотнее. Для комфортной установки можно монтировать в каркас верхнюю и нижнюю направляющие.

Стоит обратить внимание: при сборке каркасной обрешетки потребуется расчет расстояния направляющих от края строения. Это нужно для обеспечения равномерного крепления фасада из композитных панелей. Базой для расчета берется виртуальный угол в 90° посередке опорных профилей.

Теплоизоляционная обшивка фасадов

В качестве тепловой изоляции для фасадов из композитных панелей нередко выбирают одну из разновидностей минеральной ваты или пенополистирола. Теплоизоляция устанавливается еще до закрепления опорных профилей, она размещается на кронштейнах каркаса.

В месте, где теплоизоляция надевается на кронштейн, делается линия надреза по размеру выдвижки. После аккуратного размещения утеплителя на выдвижку кронштейна нужно осторожно вдавить его, чтобы он плотно осел в обрешетке.

Если теплоизоляция вентфасада осуществляется при помощи пенополистирола или пеноплекса, потребуется закреплять фасадные кассеты клеем, который наносится на 5 разных участках панели. Этого вполне достаточно, так как пенополистирол держится еще и на выдвижках кронштейна.

В случае выбора на роль теплоизолятора минеральной ваты необходимо будет дополнительно укрепить ее дюбелями-грибками. Для обеспечения хорошей надежности можно применить этот метод и для пенополистирольного утеплителя.

На теплоизоляцию производится монтаж ветрового барьера, который осуществляется до этапа укрепления утеплителя дюбелями-грибками. Таким образом, вы сможете одновременно зафиксировать ветровой барьер и теплоизолятор.

Кроме того, полотно, выполняющее роль ветрового барьера, может быть сделано из обычной целлофановой пленки, поскольку она тоже способна защитить утеплитель от влаги и пара.

Стоит обратить внимание: производя крепление минеральной ваты при помощи дюбелей-грибков, вы столкнетесь с проблемой наматывания утеплителя на сверло. Для удобства рекомендуется сделать надрез в нужном месте утеплителя и просунуть в него трубку, которая по размеру превосходит диаметр сверла.

Установка фасадных кассет

Облицовка фасада осуществляется при помощи установки композитных панелей. Для этого необходимо разместить распорные салазки (идут в комплекте вместе с панелями) на направляющие и закрепить саму кассету.

Салазки нужны для того, чтобы сцеплять композитную панель. Кроме того, на их краях тоже монтируются специальные механизмы в виде неподвижной скобы. При помощи этих скоб осуществляется закрепление композитных панелей на распорных салазках.

Все части конструкции необходимо зафиксировать при помощи заклепочных метизов, включая кассеты фасадной панели. Крепеж производится в тех местах, где пересекаются направляющая и шпунт. Интервал между панелями должен быть примерно 8-10 мм.

Цена фасадных панелей

Цена композитных панелей может варьироваться в диапазоне 600-4500 р за м2. Стоит помнить, что цена алюминиевых панелей заметно ниже, чего не сказать о древесно-полимерных видах облицовки. Их цена начинается с порога 2500 р за м2, но при этом такие панели имеют соответствующую наружность.

Цена на монтажные работы обговаривается с подрядчиком, поскольку все зависит от используемых материалов и разновидности устанавливаемых панелей. В среднем цена на алюминиевые композитные панели составляет 1450 р за м2.

stofasadov.ru

Облицовка фасада композитом в виде кассет или панелей + видео

Чтобы здание на протяжении долгого времени хорошо сохраняло свою изначальную внешнюю красоту, а также было надежно защищено от атмосферных воздействий, сегодня для отделки фасадов используются алюмокомпозитные панели. Такая облицовка здания позволяет не только придать строению эстетичный и современный вид, но и надежно защитить несущие конструкции от воздействия влаги, пыли, низких температур и прочих факторов. Таким образом, вентилируемые фасады все чаще можно увидеть в качестве внешней отделки самых разных зданий, поскольку композитные материалы нашли здесь широкое применение.

Что представляет собой алюмокомпозитный материал?

Любая алюмокомпозитная панель (далее АКП)  представляет собой изделие, состоящее из двух алюминиевых листов. Между ними расположен наполнитель из минерального негорючего полиэтилена вспененного типа. Благодаря продуманной конструкции такое изделие получается не только легким, но и довольно прочным, способным эффективно противостоять любым атмосферным осадкам.

Современные фасады из алюминиевых панелей обладают великолепной адгезией алюминиевых листов по отношению к центральному слою, благодаря чему являются очень надежными. Специальное полимерное покрытие может быть выполнено практически в любом цвете и оттенке. Благодаря защитной пленке отлично справляется с воздействиями окружающей среды. Так что вентилируемые фасады уверенно можно отнести к наиболее удобным в эксплуатации и долговечным.

Из числа главных характеристик алюминиевых композитных панелей следует выделить:

  • Относительно небольшой вес
  • Высокую устойчивость к давлению на изгиб и излом. Можно делать кассеты нестандартных, бОльших размеров, для этого используют алюминиевый уголок, чтобы придать ребро жесткости кассете.
  • Отличную коррозионную стойкость, поскольку алюминий практически не подвержен данному процессу. (Исключения составляют приморские регионы, и города в которых расположены некоторые виды заводов и производств.)
  • Хорошую жесткость для отражения физических воздействий в виде града, ведь например мокрый фасад может потерять свой внешний вид.

Следует заметить, что с точки зрения пожарной безопасности АКП нельзя назвать полностью безопасным материалом, поскольку в зависимости от типа панелей они относятся к разным группа горючести. Всего существует 4 группы горючести:

(Г1, Г2, Г3, Г4), в основании которых лежит способность выдерживать горячие газы, а также иметь низкую степень повреждения. Однако нужно помнить, что даже алюминиевые фасадные панели с группой горючести Г1 не всегда гарантируют полную противопожарную безопасность.

Важно знать

Существуют панели со специальным негорючим наполнением. Их применяют при строительстве медицинских учреждений, стационаров или детских садов. Стоит отметить, что такие панели стоят более 1700 за м2.

Нужно отметить, что все композитные материалы имеют внутри наполнение, состоящее из слоя полимеров с высоким содержанием веществ антипиренов, которые составляют порядка 35-40% общей массы. Благодаря этому трудногорючему составу облицовка фасадов с использованием алюминиевых панелей является удобной и безопасной.

В «народе» алюмокомпозит называют — Алюкобондом. Производится он в Германии. За последние 10-15 лет у него появились достойные конкуренты в РФ ( Goldstar, Sibalux и т.д.).

Ссылка на сайт моделирования 3D фасадов из композитных панелей Alucobond

https://www.facademaker.alucobond.com/

Правильный монтаж вентилируемых фасадов — залог долговечной эксплуатации

Следует понимать, что только точное соблюдение технологии в плане монтажа позволяет получить правильно смонтированную установку, которая гарантированно прослужит в течение многих лет. Сегодня при монтаже алюминиевых фасадов из композитных материалов практически во всех случаях используется дополнительное утепление в виде минеральной ваты или пенополистирольных плит. Здесь же очень важно предусмотреть вентиляционную прослойку между композитом и утеплителем, чтобы конденсатная влага могла быстро испаряться.

В целом облицовка из алюминиевых композитных панелей представляет собой навесную конструкцию, состоящую из несущих кронштейнов, устанавливаемых с помощью строительных анкеров, а также вертикальных направляющих, прикрепляемых к каркасу с помощью специальных заклепок. Теплоизоляционные материалы крепятся к стенам здания с помощью тарельчатых (зонтиковых) дюбелей пластикового типа, а элементы облицовки в виде алюминиевых композитных панелей крепятся скрыто, при помощи салазок, обеспечивая тем самым хороший эстетический вид.

Алюминиевая композитная панель состоит из следующих слоев:

Различные размеры панели позволяют применять те типоразмеры, которые наилучшим образом подходят для отделки исходя из параметров здания, и желания застройщика. Толщина алюминия может колебаться в диапазоне от 0,1 до 0,5 мм, ширина изделия от 1220 до 1500 мм, а длина — от 2000 до 6000 мм, благодаря чему вне зависимости от конфигурации постройки грамотный инженер с согласования дизайнера сможет подобрать самый лучший вариант. При этом чаще всего такие панели делают на заказ, поскольку в таком случае можно сделать фасад из алюминиевых панелей нужного цвета из палитры RAL.

Различные виды кронштейнов  для монтажа панелей и их особенности

Любая облицовка, включая композитные панели фасада должна выполняться в точном соответствии с утвержденным проектом. В нем отражается вся необходимая информация относительно типов изделий, их количества, параметров, соответствия определенным нормам ГОСТа. Учитывая подверженность любых стен здания высоким ветровым нагрузкам, при монтаже алюмокомпозитных панелей следует особое внимание уделять также и выбору подходящих кронштейнов.

Существующие на отечественном рынке кронштейны делятся на 2 большие категории:

1. Несущие. Воспринимают все типы нагрузок (вертикальные и горизонтальные). Монтируются такие кронштейны в середине или в верхней части вертикального профиля с помощью жесткого соединения.

2. Опорные (ветровые). Воспринимают исключительно горизонтальные нагрузки, причем имеют овальные отверстия для компенсации температурного расширения алюминия.

Профили могут стыковаться и на одном кронштейне(необходимо помнить про температурное расширение и оставлять зазор между профилями). Однако помимо основных несущих профилей практически всегда используются и дополнительные. Они применяются для отделки фасада из композитных алюминиевых панелей в местах примыкания к оконным проемам, карнизам, цоколю, местах соединения наружных и внутренних углов здания. Обычно такие виды профиля маркируются как F-профиль или соединительный профиль.

Подводя итоги можно добавить, что облицовка композитными материалами требует просчета не только количества материала, но и ветровых и весовых нагрузок. Ведь любой вентилируемый фасад должен быть безопасным, выполненным с учетом статической нагрузки как собственного веса, так и пульсационной составляющей. В учет также принимаются температурные деформации, компенсационный зазор между направляющими, коэффициент линейного расширения материала. Таким образом все вентилируемые навесные системы должны проектироваться и монтироваться исключительно квалифицированными мастерами.



Похожие статьи

fasadec.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
