Отделка фасада из OSB – SOPPKA

Ориентированно-стружечные плиты могут быть использованы не только при выполнении отделочных работ внутри помещений, но и для устройства фасадов. Их применяют, в частности, в качестве ограждающих конструкций при строительстве домов по каркасной технологии. И это неудивительно: сравнительная прочность, невысокая стоимость и простота монтажа позволяют обустроить фасад в довольно сжатые сроки.

Поскольку фасад непосредственно контактирует с окружающей средой, он регулярно подвергается воздействию атмосферных осадков. Поэтому для выполнения фасадных работ необходимо использовать листы марки OSB-3 или OSB-4, т. к. они обладают повышенной устойчивостью к воздействию влаги.

Плита OSB крепится на обрешетку, выполненную из деревянных брусков или металлических профилей. К стене обрешетку крепят посредством металлических подвесов. Их устанавливают вдоль вертикальных линий на расстоянии 0,3-0,4 м друг от друга. Расстояние между вертикальными рядами подвесов должно равняться половине длины листа OSB.

Это даст возможность стыковать OSB посередине бруска и дополнительно закреплять их по центру, обеспечивая фасаду дополнительную жесткость. Между обрешеткой и стеной располагается утеплитель. При этом подвесы закрепляются таким образом, чтобы между утеплителем и внутренней стороной OSB оставалось пустое пространство шириной несколько сантиметров. Это — так называемый вентиляционный зазор, необходимый для свободной циркуляции воздуха и, как следствие, предотвращения намокания утеплителя.

Однако даже влагостойкие OSB плиты нуждаются в дополнительной защите от атмосферных воздействий. Поэтому оставлять их без обработки не представляется возможным. Фасад, выполненный из ориентированно-стружечных плит, можно облицевать сайдингом, декоративными фасадными панелями или вагонкой. Однако наиболее простым в исполнении и практичным вариантом будет являться их покраска составами, специально разработанными для использования на фасадах из OSB плит.

В качестве финишного покрытия для фасадов домов, сделанных из ориентированно-стружечных плит, прекрасно зарекомендовали себя фасадные краски SOPPKA для OSB. Их использование позволяет комплексно решать сразу несколько задач:

• Придание дому законченного и привлекательного внешнего вида. Матовый эффект и возможность колеровки краски в различные пастельные оттенки позволит придать дому выразительность и индивидуальность.
• Защита OSB от атмосферных осадков. Разработанная специально для наружных работ, фасадная краска SOPPKA значительно повышает устойчивость панелей OSB к неблагоприятным воздействиям внешних факторов.
• Защита ориентированно-стружечных плит от воздействия прямых солнечных лучей, способных оказывать негативное влияние на OSB.
• Защита от биологического воздействия: фасадная краска SOPPKA для OSB предотвращает возникновение и развитие плесени и грибка, значительно продлевая срок службы фасада.

Необходимо отметить и то, что, как и вся продукция, выпускаемая компанией SOPPKA, фасадная краска является экологически чистой. Благодаря этому её можно использовать для наружной отделки жилых домов, не опасаясь за собственное здоровье.

Прекрасно зарекомендовала себя в качестве финишного покрытия для фасадов из ориентированно-стружечных плит огнебиозащитная фасадная краска Soppka Facade Finish Decor. Обладая всеми преимуществами фасадной краски SOPPKA для OSB, Facade Finish Decor дополнительно обеспечивает степень огнезащиты, значительно увеличивая огнестойкость конструкции. В случае возгорания у вас будет гораздо больше времени на то, чтобы локализировать очаг пожара и эвакуировать людей из горящего здания.

Таким образом, состав Soppka Facade Finish Decor выполняет сразу две функции, являясь одновременно как финишным покрытием для фасада зданий, так и огнебиозащитой для плит OSB. Его использование избавляет вас от необходимости дополнительно использовать огне- и биозащитные пропитки.

Перед нанесением фасадной краски на плиты OSB их необходимо очистить от старой краски, пыли и грязи, отшлифовать и обеспылить поверхность. Использование состава SOPPKA OSB Primer снизит расход краски, одновременно увеличив долговечность покрытия. Наносить фасадную краску следует в 2-3 слоя, используя кисть, валик или распылитель. Температура наружного воздуха при этом должна быть не менее 5 градусов. Время сушки между слоями должно составлять не менее 2 часов. Полностью краска высыхает спустя сутки после нанесения последнего слоя.

Ещё одним способом отделки фасада из OSB является использование фасадной штукатурки SOPPKA OSB Dekorator. Она не только надежно защитит фасад вашего дома от атмосферных воздействий, гниения, возникновения грибка и плесени, но и придаст ему законченный и эстетичный вид. Фасадная штукатурка SOPPKA OSB Dekorator скроет стыки между плитами и шляпки гвоздей или головки саморезов, создав ощущение целостности. При желании можно использовать его и как фактурную штукатурку, шпателем создавая на его поверхности различные узоры. А в сочетании с возможностью колеровки фасадной штукатурки SOPPKA OSB Dekorator в любые пастельные тона, её применение придаст Вашему дому яркую индивидуальность, позволив воплотить в жизнь самые смелые идеи.

В отличие от обычных составов, разработанных для штукатурки фасадов, SOPPKA OSB Dekorator разработан специально для использования с OSB панелями и учитывает их особенности. Благодаря своей высокой эластичности, SOPPKA OSB Dekorator не отслаивается и не покрывается трещинами с течением времени. Данный факт обеспечивает этому составу колоссальное преимущество перед другими фасадными штукатурками, большинство из которых не учитывает такую особенность OSB, как регулярные незначительные изменения геометрии под влиянием внешних факторов.

SOPPKA OSB Dekorator разработан специально для российского климата и может эксплуатироваться в температурном диапазоне от −20°C до +35°C. Кроме того, он создает на поверхности панелей защитный слой, препятствующий возникновению и распространению огня.

Наносится SOPPKA OSB Dekorator на чистую сухую поверхность, очищенную от слоев старой краски, отслоений, воска и т. п. Перед использованием необходимо добиться однородности состава. Для этого его тщательно перемешивают.

Наносить фасадную штукатурку на стену необходимо равномерным слоем, двигаясь сверху вниз. В качестве инструмента рекомендуется использовать широкий шпатель, который после окончания работ необходимо промыть водой или мыльным раствором.

Для достижения оптимального результата рекомендуется обрабатывать стену целиком, не оставляя её незаконченной.

Полное высыхание SOPPKA OSB Dekorator при нормальных условиях происходит за сутки, после чего фасад полностью готов к эксплуатации.

Как выбрать ОСП для наружных стен

+7 (495) 233-90-10Отдел продажи фанеры, ОСП, оргалита

Как выбрать ОСП для наружных стен

Первые ориентированно-стружечные плиты появились в странах, где уже давно развита культура каркасного строительства. Благодаря отличным техническим свойствам, они сразу пришлись ко двору, а со временем материал стал ещё лучше.

Теперь ОСП применяется в качестве конструкционного и обшивочного материала практически наравне с фанерой, но при существенно меньшей стоимости. Такие листы используются при возведении любого типа строений: создании крыш, при подшивке потолков, при сборке полов…

Однако, обшивка «пирога» лёгких каркасных стен – это, на самом деле, настоящее их призвание.

OSB плиты для обшивки каркасных зданий

Что требуется от ОСП для обшивки фасада

Плиты OSB в качестве обшивки для наружных стен обладают целым рядом важных преимуществ. Все они обусловлены высокими стандартами, которые к лёгкому строительству предъявляются.

Влагостойкость и водопоглощение.

Согласно современным стандартам, ориентированно-стружечная плита должна свободно выдерживать условия, которые считаются «нормальными» (около +20 градусов температура и около 65 процентов влажность). Этого достаточно, чтобы можно было облицовывать каркасы наружных стен со стороны помещений. Но также ОСП на фасаде должна без проблем выдерживать увлажнение атмосферными осадками, которое может иметь место в период строительства дома, когда крыша и отделочные финишные материалы ещё отсутствуют.

Прочность пространственная.

Плиты ОСП на каркасе коттеджа не просто зашивают пролёты между стойками и не только держат утеплитель на своём месте. Листовой материал после фиксации на каркасе раскрепляет стойки, улучшает соединение стоек с досками обвязок. Плита, пришитая на стену, настолько «полезна» для каркасника, что даже позволяет отказаться от установки укосин и распорок, которые обычно используются для стабилизации стен в поперечном направлении. Так получилось, что ОСБ, под высоким давлением созданная из специально подготовленной щепы и смол, является прочным несущим листом, что справляется со всеми задачами на фасаде. Материал не боится сжатия, изгиба, расслоения… Он по физике слегка уступает качественной фанере, но намного прочнее, к примеру, ДСП.

Способность удерживать крепёж.

Не часто обшивка выступает черновым силовым и одновременно чистовым декоративным материалом. Она в основном потом ещё чем-то облицовывается, при этом очень часто на полученное плитное основание финишные облицовки прикручиваются или прибиваются. ОСП обладает достаточной плотностью и равномерностью свойств массива, чтобы очень хорошо держать гвозди или самонарезные винты.

Большие размеры, стабильность формы.

Выбирая OSB для наружных стен, как правило, застройщиками ценятся внушительные габариты. Это даёт возможность работать быстро, иметь меньшее количество стыков, делать более надёжную сборку воедино бОльшего количества элементов. В случае с качественной, фабрично произведённой ОСБ отмечаем совсем небольшие допуски по толщине, ширине и длине панелей. То есть, обшивая каркас дома данным листовым материалом, мы получаем очень аккуратные технологические зазоры, а также ровные плоскости без перепадов и уступов. В листах нет ни сучков, ни пустот, ни неровностей. Потребителю доступны изделия самых разных размеров, в том числе на предприятии можно купить ОСБ с индивидуальными габаритами под заказ.

Возможность использования традиционных технологий.

Темпы строительства и себестоимость проводимых работ – вот на что ещё обращают внимание. Листовой ориентированно-стружечный материал, выбираемый для обшивки фасада, должен легко резаться, строгаться, пробиваться гвоздями… Не лишней будет способность ОСБ склеиваться после грунтования, а также возможность окраски панелей.

Изоляционные свойства.

От фасадных стен по умолчанию требуются высокие изоляционные характеристики, ведь это важнейшая ограждающая конструкция. Так как ОСП является деревосодержащей плитой, то волокна щепы хвойных пород (которая составляют основу листа), как минимум, не ухудшают теплотехнические показатели стен, они точно улучшают их звукоизоляцию.

Огнестойкость.

Понятно, что для обшивки (КОНСТРУКЦИОННОЙ обшивки) наружных стен есть смысл использовать материалы, устойчивые к пожару. Как ни странно, но и фанера и ОСП отвечают довольно строгим нормативам и хорошо подходят для выполнения любых облицовок в гражданском строительстве. А если обшитые ориентированно-стружечной плитой наружные стены будут иметь в своём составе минеральную вату (особенно базальтовую), то огнестойкость конструкции будет ещё лучше.

Экологическая безопасность.

Несущие каркасные стены нужно облицовывать с обеих сторон. Но материал, используемый внутри помещений, должен быть пригодным для этого. Делая выбор в пользу современной фанеры или качественной брендовой OSB, мы получаем плиты с очень низким выделением летучих веществ. Обшивка из ориентированно-стружечных панелей соответствуют классу Е1 по формальдегиду, что является отличным вариантом.

Схема наружной обшивки стен ОСП панелями

Таблица применяемых материалов

Установка обшивки на стены

Таблица выбора толщины

Эстетичность.

Плиты из спрессованной щепы (особенно ОСП-3 европейского производства) имеют приятный внешний вид. Они, как правило, ошлифованы с обеих сторон, щепа на своём месте лежит ровно и плотно. Древесина используется чистая, без коры и явных почернений. Однородный природный рисунок натурального дерева хорошо просматривается сквозь прозрачное вяжущее вещество. Именно поэтому ОСП часто используют не только для конструкционной нашивки на стойки каркаса, но также и в качестве финишной отделки внутри и снаружи.

Как правильно выбрать модель OSB для обшивки фасада

Если рассматривать плиту OSB, произведённую и сертифицированную по американским стандартам, то для создания наружной стены следует использовать материал с индексом W (стеновая обшивка), или также сюда подходит материал кровельный с литерным индексом R.

Что касается марки ОСП по прочности, то производители предлагают применять плиты с маркой от 16 до 24 , где цифры обозначают максимальные допустимые расстояния между опорами в дюймах. При этом для точного выбора толщины очень важно, какой материал будет использоваться в качестве финишного, будет ли он монтироваться прямо на ОСП или будет закреплён посредством прогонов либо вертикальных элементов вспомогательного каркаса.

Согласно европейскому стандарту, подходящими для обшивки каркасных домов со стороны фасада будут только панели марки не ниже чем ОСП-3. Только они, а также плиты ОСП-4 обладают достаточной прочностью и достаточной влагостойкостью.

Толщина ОСБ, которая может применяться на фасадных стенах, находится в прямой зависимости от шага между стойками. Чем шаг больше, тем толще необходимо выбирать плиты для облицовки. Минимальная толщина, которая может быть применена для конструктивной обшивки, составляет 9 мм, тогда как средними показателями можно считать толщину 12-15 миллиметров при шаге между стойками в 600 мм. Максимальная толщина конструктивной обшивки, которая экономически и технологически целесообразна, составляет 20-22 мм.

Оштукатуривание стен из ОСБ плит

Окрашивание OSB

Если ОСБ будет закрепляться в виде дополнительного слоя на уже существующую конструктивную облицовку, то тогда можно заказать листы с толщиной в 7-7,5 мм. По размеру выбирать ОСП для обшивки стен по каркасу необходимо с учётом общепринятых технологических карт. Прежде всего, нужно иметь ввиду, что на фасаде допускается как горизонтальный, так и вертикальный монтаж плитных материалов. В любом случае плиты ОСБ должны заходить на доски верхней и нижней обвязки каждого этажа, тогда обеспечивается полная и непрерывная перевязка в каркасном доме от фундамента до крыши. При этом если листы имеют ширину не менее 1200 мм, то можно не использовать в конструкции диагональные укосины или поперечные короткие распорки.

Элементы облицовки закрепляются на каркасе с зазором в 3 мм, а полученные швы рекомендуется заделывать герметиками или закрывать строительными лентами. Также кромки материала есть смысл обработать лакокрасочным материалом.

Как вариант, пока OSB с уличной стороны дома не будет защищён финишным материалом с нормальными гидроизоляционными способностями, на швы могут быть закрыты при помощи реек-нащельников или вообще оформляться в виде горизонтального соединения плит с перехлёстом от 40 мм.

Чем покрасить осб плиту на фасаде, возможные варианты

Вряд ли кому придет в голову мысль облицовывать плитами ОСБ фасад кирпичного или блочного дома. Зато такое решение отлично подходит для домов каркасных или фахверковых, потому что, при помощи ориентировано-стружечных плит создается некий сэндвич со слоем утеплителя в середине. Вопрос наружной отделки для таких панелей весьма актуален. Можно, конечно, обшить дом сайдингом или облицевать керамикой, но такие варианты слишком затратные по деньгам и трудоемкости. Гораздо дешевле и проще решить вопрос при помощи окрашивания. Но, вот как и чем покрасить ОСБ плиту на фасаде дома нужно еще хорошенько обдумать.

Зачем необходима покраска плит

Плиты ОСБ представляют собой довольно легкий, теплый, легко раскраиваемый стеновой материал, который годится для возведения наружных конструкций, для внутренних стен, перегородок. Панели отличаются марками, для внешней стороны применяются более плотные изделия, маркированные цифрами 3 или 4. Поскольку панели изготавливают прессованием из древесной стружки и клея, то изделия считаются дышащими, экологически безвредными, но чувствительными для атмосферных воздействий.

В самом названии зашифрована суть изделия. Древесная стружку и щепу при формовании плит ориентируют в крайних плоскостях продольно, а в середине изделия — поперек волокон. В основном за счет этого и создаются основные прочностные и теплоизоляционные показатели плит ОСБ. Поверхность панелей очень приятна и тепла на ощупь, но имеет спорный внешний вид. Это одна из причин, по которой их нужно красить. Существенная, но не главная. Основная задача этого действа с помощью краски защитить и сам материал, и дом в целом, от разрушения, проникновения влаги, плесени, грибков, других неприятностей извне. Сами изделия считаются влагостойкими, но места их соединения весьма уязвимы. Поэтому фасады, выполненные из плит ОСБ, непременно подвергаются наружной окраске. Перед чистовой отделкой их обязательно нужно очищать от пыли, шпаклевать и покрывать грунтовкой.

Очень важно между различными этапами производства малярных работ делать выдержку. После шпаклевки процесс высыхания должен длиться не меньше 12 часов, такое же время нужно для полной сушки грунтовки.

Виды красок для окрашивания плит ОСБ на фасаде

Современный рынок строительных материалов предлагает множество видов лакокрасочной продукции. Но далеко не каждая краска может подойти, чтобы покрасить плиту ОСБ на фасаде. Чем и каким образом правильно произвести покраску, следует решить после основательного знакомства со свойствами красок и своими финансовыми возможностями. При выборе красок нужно помнить о том, что ориентировано-стружечные панели на 90 процентов состоят из древесины. Значит, на область применения и их свойства следует обращать внимание в первую очередь. Рассмотрим некоторые виды лакокрасочной продукции несколько подробнее.

Алкидная

Алкидные краски для окраски фасадов наиболее любимы отделочниками и доморощенными строителями. Такие краски отлично впитываются в древесину, быстро сохнут благодаря водной составляющей. Но с этим связан небольшой минус этой краски. Ее нужно хранить только при плюсовой температуре, хотя в затвердевшем состоянии она способна выдержать мороз до 30 градусов.

К отрицательным чертам можно также отнести низкую стойкость к возгораниям, щелочам. Но, несмотря на это, краски этого класса популярны из-за:

• отсутствия неприятного запаха, вредных выделений;
• быстрого высыхания, сохранения цвета в течение долгого времени, то есть не выгорают;
• отличной укрывистости или способности создавать ровную, гладкую поверхность без потеков;
• длительного срока службы без изменения качества;
• относительно лояльной стоимости.

Акриловая

Акриловые фасадные краски для наружных работ популярны не менее алкидных. Они состоят из полимерной составляющей, колера и воды. Самое главное свойство, важное для службы вне помещения, это способность краски создавать на окрашиваемой поверхности прочную пленку. Одновременно акрилы наделены хорошей адгезией к ОСВ. Эти два качества существенно влияют на спрос этих красок для отделки фасадов. Производители научились создавать акриловые смеси не только красивых, насыщенных цветов в самом широком спектре, но с различными физическими показателями. Поверхности, обработанные акриловыми красками, могут быть матовыми или глянцевыми, прозрачными или глухими. Кроме того, они:

• быстро высыхают, обладают достаточной прочностью;
• годятся для покрытия пористых, неплотных поверхностей, такие краски не растекаются;
• обладают замечательной водо и паронепроницаемостью;
• краски отлично переносят резкие перепады температур, хорошо противостоят погодным проблемам.

Масляная

Краски на масляной основе относятся к разряду традиционных и самых давних. Но, в сравнении с современными покрытиями, они безусловно теряют свои позиции, так как, при всей известности, обладают некоторыми вредными качествами, такими как:

• повышенная токсичность — с масляными красителями рекомендуется работать только в защитных средствах даже на улице;
• требуется большой срок для высыхания, так как основой для изготовления таких красок служит олифа;
• нужен опыт для равномерного нанесения покрытия потому, что при окрашивании часто образуются потеки;
• небольшая стойкость к атмосферным воздействиям, а, значит, малый срок службы, ежегодные обновления.

К положительным моментам можно отнести хорошую впитываемость в окрашиваемую поверхность, неприхотливость к условиям хранения. Загустевшая краска легко разводится олифой.

Латексная

Краски на латексной основе прекрасно ведут себя на материалах из древесины. Для производства подобных красок используют обычную воду, акриловую смолу, а также латексную полимерную жидкую субстанцию. Именно она превращает рядовую акриловую эмаль в красящую смесь, обладающую дополнительными свойствами. К основному составу для этого добавляют поливинил, силикон, другие присадки с целью улучшения эксплуатационных характеристик. Фасадные латексные краски выпускают для получения ОСВ текстурными или плотными, блестящими, полуглянцевыми или матовыми.

Водоэмульсионная

Кроме вышеописанных красок на водной основе существуют еще виды водоэмульсионных красок, которые успешно используются при отделке внешних стен из панелей ОСБ и не только. Такими красками также можно окрашивать бетонные и каменные материалы, которые перед чистовой отделкой необходимо обрабатывать шпатлевкой и грунтовками. Водные покрасочные эмульсии бывают:

• силикатные краски, основной составляющей частью которых служит жидкое калийное стекло; такие краски наделены максимально возможной стойкостью к пару;
• силиконовые краски, в основе которых заложена силиконовая смола и фунгицидные присадки; после высыхания не пропускают воду и отталкивают уличную пыль и грязь.

Особенности окрашивания

Ориентированно-стружечные изделия — материал особенный, поэтому к его отделке тоже нужно подходить не совсем стандартно. Основная рабочая поверхность у него ровная, может быть абсолютно гладкой или немного шероховатой. Но вот края перед началом отделочных работ необходимо обработать специальным инструментом, чтобы сделать их несколько скругленными. Кроме того, эти самые края имеют более пористую структуру, поэтому пигмент на них будет впитываться в больших количествах и получится отличной по цвету от основного покрытия. Ликвидировать этот неполадок поможет шпаклевка для наружных работ. Если ею тщательно заделать все стыки и швы с применением серпянки, а затем обработать грунтовкой, то окрашиваемая плоскость получится ровной и гладкой.

Выравнивание поверхностиПлиты перед окрашиванием следует прогрунтовать

Справедливости ради стоит сказать, что грунтовкой необходимо покрывать все стены снаружи, а не только стыки. Она поможет лучшему сцеплению красителя с панелями ОСБ и послужит в роли антисептика, то есть защитит стены и весь дом от всякого рода вредных воздействий от погоды и воздуха. Если в ходе монтажа вдруг обнаружились дефекты, неровности в облицовке. Или просто есть подозрения, что сквозь покрытие могут просматриваться стружки, то прошпаклевать необходимо также фасад полностью. При наружных работах краску необходимо наносить на плоскости из древесины не менее двух раз.

Для получения лучшего визуального результата и более прочной поверхности, внешние стены следует окрашивать в три-четыре слоя, дожидаясь полного высыхания краски на каждом из слоев.

С помощью герметика заделываются швыПокраска плиты ОСБСетка на стене из ОСБ позволяет шпаклевке держаться

Варианты окраски и особенности нанесения

О некоторых особенностях наружных стен из панелей ОСБ уже было сказано выше. Теперь нужно обсудить, каким способом лучше окрасить обработанный шпатлевкой фасад. Вообще, основных методов окрашивания любых плоскостей и любыми красящими составами существует три:

• при помощи пульверизаторов или краскопультов. Способ достаточно эффективный для получения абсолютно ровного и прочного покрытия. Процесс окрашивания с таким оборудованием не занимает много времени, но увеличивает расход красящего состава против нормативного. Кроме того, механизмы стоят недешево, покупать их для окраски одного дома нерезонно. Еще одним минусом является тот факт, что краскопультом вне помещений можно пользоваться только в отсутствие ветра, при очень тихой погоде, только с респиратором;
• в качестве основного инструмента используются малярные кисти плоские и круглые разных размеров. Такой способ самый тривиальный, но весьма трудоемкий, длительный по времени;
• третий и, пожалуй, самый оптимальный метод окрашивания стен дома снаружи — это применение малярных валиков. Чтобы ускорить процесс, валики лучше использовать широкие. Этот инструмент позволяет быстро и качественно красить обширные поверхности без потерь красящих составов. Подходит для любого вида смесей.

КисточкойВаликомЭлектрическим краскопультом

Нюансы работ

Для начала речь пойдет о местах стыковки плит ОСБ. Обработка этих мест шпаклевкой приносит свой положительный эффект, но только ненадолго, потому что в процессе усадки дома плиты могут «играть» и шпатлевка может растрескиваться и выпадать из швов. Это непременно негативно скажется на внешнем виде фасада. Существует еще один способ оформления узких мест — применение специальных декоративных накладок. Ими закрывают швы после окрашивания. Эти накладки служат одновременно защитой швов и дизайнерским элементом.

Покрасочные работы удобнее начинать с верхней части стены, чтобы краска не стекала на готовый, высыхающий круг. Также необходимо учитывать погодные условия. Отделочные работы удобнее всего выполнять при положительной температуре наружного воздуха.

Чтобы избежать широких швов, следует выбирать ОСБ плиты с обработанными торцами

Следует упомянуть также о том, что окрашенный фасад из плит ОСБ в процессе эксплуатации неприхотлив, но все же требует некоторого ухода. Как правило, фасадные материалы весьма устойчивы к внешним воздействиям. Поэтому наружные стены периодически нужно мыть с использованием обычных моющих средств, если другое не рекомендовано производителем краски. Нежелательно пользоваться щетками с жесткой щетиной, чтобы не повредить отделку.

Видео

Предлагаем ознакомиться с различными видами декорирования плит ОСБ.

можно ли и как штукатурить ОСБ плиту?

Каркасные дома — это быстрый и доступный способ обзавестись собственным жильем. Но такие строения требуют более тщательного подбора материалов для выполнения утепляющих и декорирующих работ.

Те, кто выбирают оштукатуривание, задаются вопросом ложиться ли штукатурка по ОСБ плите на фасаде или нет, и какие составы лучше выбирать?

Особенности использования штукатурки

Ориентированно-стружечные плиты (ОСП, OSB) обязательно нужно защищать от внешнего негативного воздействия. Потому декоративная отделка должна иметь следующие преимущества:

1. Устойчивость к повышенной влажности.
2. Переносимость резких и частых перепадов температур.
3. Механическая надежность.
4. Тепло и звукоизоляционные свойства.
5. Доступная цена.
6. Продолжительность эксплуатации.
7. Небольшой вес.

Потому на вопрос, можно ли штукатурить ОСБ плиту, ответ — однозначно можно и нужно, поскольку этот вид отделки имеет все перечисленные характеристики. Главное, нужно помнить, что дерево быстро и много впитывает влагу, даже если оно покрыто влагоотталкивающим составом.

Перед тем как оштукатурить основание, его нужно защитить специальным слоем, который не будет пропускать влагу из раствора. Таким слоем может выступать битумный картон, рубероид на бумажной основе, крафт-бумага или эластичное полимерное покрытие.

Традиционный способ

Этот вариант предполагает выполнение длительной подготовки. Без этого ОСБ плиты постоянно будут подвергаться воздействию влаги, которую впитывает оштукатуренный слой и передает на основание.

В подготовительный этап входит:

• Закрепление на основании влагонепроницаемого материала. Как упоминалось выше, это может быть битумный картон, рубероид, крафт-бумага или полимерное покрытие.
• Установка армирующей сетки. Это может быть стекловолокно или оцинкованная стальная сетка. Ее заливают специальным клеем, так чтобы состав полностью покрыл армирующий слой.
• После того как клей полностью высохнет, поверхность нужно обработать грунтом глубокого проникновения для повышения адгезии.

Дождавшись полного высыхания нанесенной грунтовки можно заштукатурить ОСБ плиты, используя силикатные или минеральные смеси. Они имеют хорошие продолжительный срок эксплуатации, декорирующие и защитные свойства.

Раствор наносится тонким слоем от 1,5 до 5 мм. Потому это процесс напоминает нанесение шпаклевки. Такая штукатурка ОСБ плит требует затрат времени и денежных средств. Зато, однажды сделав все качественно, владелец может, на долгое время забыть о ремонтных работах.

Утепление и оштукатуривание

Если долгов возится с большим количеством слоев не хочется, но задекорировать фасад все же нужно и можно воспользоваться другим способом отделки. Для этого нужно будет закупить пенополиуретан в листах. Надежно его зафиксировать на основании. Он будет выполнять функции теплоизоляции.

Чтобы прикрепить утеплитель можно воспользоваться специальным клеем для внешних работ. При выборе клеящего состава обращайте внимание на то можно ли его использовать для пенополиуретана.

На утеплитель тонким слоем наносят раствор штукатурки, а поверх мокрого слоя укладывают армирующее стекловолокно и вдавливают его, выравнивая нанесенный раствор. После того как этот слой высохнет, наносят еще немного раствора для того, чтобы скрыть места где может проглядывать сетка.

После высыхания нужно затереть тоокрасить поверхность. Для окрашивания лучше выбирать акриловую краску.

Полимерные составы для оштукатуривания

Самым быстрым способом нанести штукатурку на поверхность ОСБ плит будет использование полимерных составов на основе акриловой или латексной синтетической смолы. Они выпускаются в виде готовых растворов. После вскрытия емкости, все нужно использовать очень быстро. Потому что штукатурка быстро схватывается и развести или восстановить начальную консистенцию не получиться.

Сейчас разберемся, как штукатурить ОСБ плиту таким способом.

• Шлифовка. Для этого выбирают наждачную бумагу крупной зернистости. При этом убираются все элементы, которые выступают за поверхность плиты и плохо соединяются с ней.
• Грунтовка. После шлифования, плиту очищают от пыли и покрывают грунтом глубокого проникновения, предназначенного для деревянных поверхностей. Это не только защитит дерево от воздействия влаги, но и повысит адгезию, а значит раствор штукатурки будет ложиться проще.
• Если на ОСБ плите остались неровности или на стыках есть зазоры, то после высыхания грунта их обрабатывают акриловым герметиком. Состав отправляют в неровность и тщательно разравнивают шпателем. Такой процесс позволит использовать меньше полимерной штукатурки.
• Оштукатуривание. После того как высохнет герметизирующий слой приступают к нанесению готового состава. Раствор наносят на стену и выравнивают до получения слоя толщиной 5 мм. Работать нужно быстро.

Полимерный слой штукатурки не требует окрашивания, но при желании владелец в любой момент может изменить цвет отделки. Такой способ декорирования ОСБ плит дорогостоящий, но его срок службы, свыше 25 лет, позволяет нивелировать этот недостаток.

Составы, которые используются для оштукатуривания плит, очень быстро застывают, потому если владелец не имеет опыта работы в этом направлении, то лучше воспользоваться работой профессиональной бригады.

на стены каркасного и не каркасного дома

Ориентированно-стружечные плиты можно использовать для отделки стен внутри и снаружи дома. Наружная обшивка из ОСП выравнивает фасад, сохраняет домашнее тепло и порой служит финишным вариантом покрытия. Расскажем, как прикрепить плиту OSB к стене каркасного, блочного, кирпичного или деревянного дома.

Если дом не каркасный

Порядок монтажа ОСБ плит на стены с сооружением обрешетки:

1. Начертите вертикальные линии на расстоянии, равном половине ширины листа. Если вы будете обшивать стены OSB плитами 1220х2240 мм, то промежуток между линиями должен составлять 610 мм, если листами 1250х2500 мм, то 625 мм.
2. По чертежу установите металлические подвесы для крепления брусков. Рекомендуемое расстояние между ними составляет 30-40 см.
3. Уложите утеплитель и покройте его паропроницаемой мембраной.
4. Установите бруски, которые послужат обрешеткой.
5. Прикрепите ОСП с помощью саморезов, длина которых должна в 2,5 раза превышать толщину листов.

При нашивке листов на фасад нужно учесть изменение погодных условий в течение года. Между плитами следует соблюдать зазор в 3 мм, чтобы у них оставалось место для расширения в условиях повышенной влажности и температуры. А чтобы под ними не скапливалась вода, между ними и фундаментом нужно оставлять зазор в 1 см.

Внимание! Для наружной обшивки стен используйте только влагостойкие OSB-3 плиты Торжок, которые можно недорого купить у нас по низкой цене с доставкой по Москве и области.

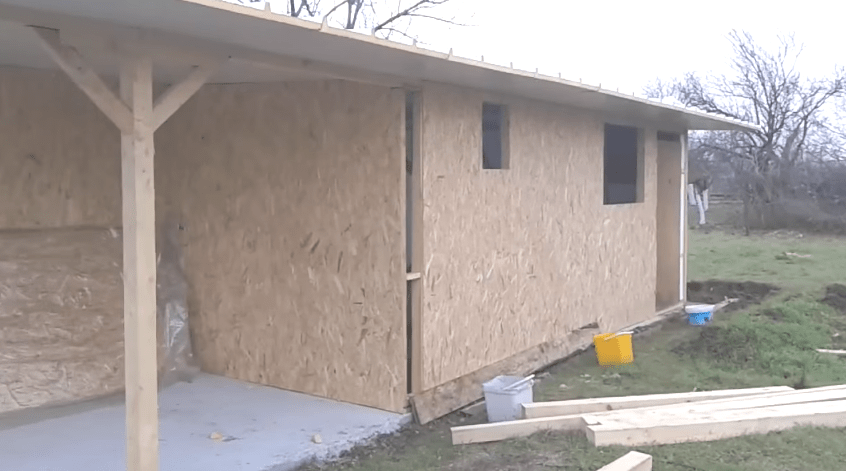

Как обшить плитами стены каркасного дома

Возможно два варианта крепления OSB плит к стенам каркасного типа: к обрешетке и к каркасу без обрешетки. Первый вариант хорош, если внутренние стены выполнены из прочных ОСП плит Кроношпан толщиной 18 мм или более. Благодаря обрешетке образуются воздушные полости для проветривания теплоизоляционного слоя, и уменьшается деформация обшивки под нагрузкой каркаса. Второй вариант подходит, если плиты послужат основанием под другой материал.

Чтобы обшить каркасный дом ОСП с обрешеткой, прикрепите к каркасу бруски из дерева: к каждой стойке каркаса по одному. Между каркасом и обрешеткой проложите слой ветрозащитной мембраны, которая предотвратит разрушение утеплителя под действием ветра. Затем прикрепите плиты к брускам с помощью саморезов. Если вы решили обшивать фасад без обрешетки, крепите листы непосредственно к каркасу. Делать это следует гвоздями: они лучше переносят нагрузку, возникающую в результате деформации обшивки под действием атмосферных явлений.

своими руками. Чем покрасить ОСБ плиту на фасаде — рассмотрим варианты Наружная отделка плит осб деревом

Фасад – это визитная карточка любого загородного дома. Несмотря на огромный выбор современных и проверенных вариантов отделки фасада, пользователи нашего портала не боятся экспериментировать.

Интересен опыт участника FORUMHOUSE с ником ВикторБанев, который решил облагородить старую дачу, сделав фасад из OSB (или ОСП, ориентированно – стружечная плита) с дальнейшей имитацией на них раскладки фахверка.

Долговечность OSB

Обычно всех, кто решил сделать что-то подобное, в первую очередь волнует вопрос – что случится с фасадом через 3-5 лет, если обшить его ОСП.

Кто-то думает, что плиты вздуются, т.к. OSB не является отделочным материалом, предназначенным для эксплуатации на «улице». Кто-то считает, что такой вариант обшивки возможен и более того – оптимален с точки зрения уменьшения финансовых затрат и возможности самостоятельного повторения.

ВикторБанев Пользователь FORUMHOUSE

Использовать или нет ОСП на фасаде – мнения разнятся. Я же решил, что игра стоит свеч с точки зрения скорости, простоты монтажа и невысокой стоимости такого фасада. Только замечу, что фасад из OSB – это эконом вариант для бережливых дачников. Чтобы отделать капитальное сооружение – коттедж, следует применять более атмосфероустойчивые материалы.

Забегая вперёд, скажем, что сроку службы фасада из OSB-плит уже пошел третий год, и как он выглядит, наглядно демонстрирует следующее фото.

Пирог стены с ОСП

Результат впечатляет, а теперь переходим к практике. Есть старая неутеплённая дача размером 6х8 метров. Внешняя обшивка – доска «дюймовка». Поверх досок – окрашенный оргалит. Место переделки – Ленинградская область, т.е. местность с более высокой влажностью, чем Москва, с частыми дождями, туманами и недлинным летом.

Требуется – утеплить строение снаружи и сделать красивый фасад. Бюджет – минимальный. Это означает: работа без наёмных рабочих, с использованием относительно недорогих материалов и технологии, посильной для выполнения двумя людьми. Также интересен ход мыслей пользователя при выборе способов отделки фасада.

ВикторБанев

Отделка фасада сайдингом мне не нравится. Приелось. Блок-хаус – слишком дорого. Хорошо зарекомендовавший себя вариант с использованием ЦСП (цементно-стружечной плиты) под дальнейшее окрашивание и имитацию фахверка также отпадает. Дорого и, из-за большого веса, тяжело поднимать листы, а тем более, монтировать их на высоте. Обшить вагонкой – тоже не то. Но я, что называется, запал на фахверк и стал думать, как воплотить эту идею в жизнь.

Перебрав несколько вариантов, пользователь решил – сделать так понравившийся ему фасад под фахверк на основе плит ОСП. Это, по словам пользователя, гораздо дешевле и проще, чем возня с ЦСП.

Пирог стены на основе OSB

В итоге пользователь пришёл к такому «пирожку» стены. Изнутри наружу:

• гипсокартон;
• стена;
• утеплитель – минвата, уложенная в 2 слоя, общей толщиной 100 мм;
• ветро- и влагозащитная мембрана;
• контробрешетка;

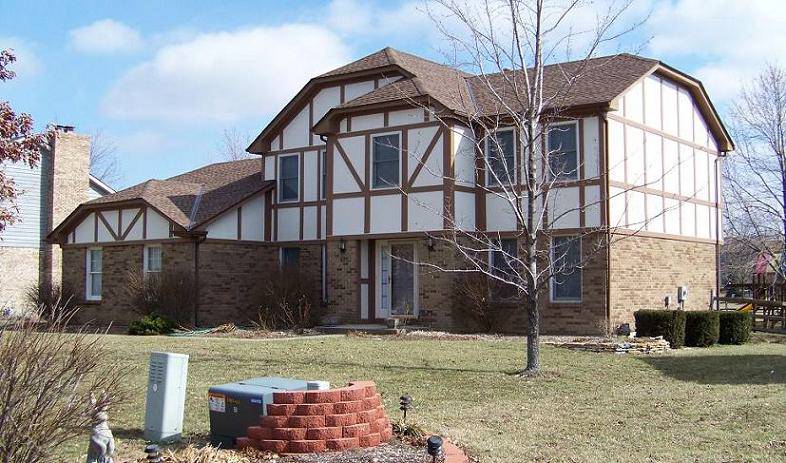

• плиты ОСП 3 с имитацией раскладки фахверка.

Так как во главу угла поставлена тотальная экономия, то первое, что сделал пользователь нашего сайта ВикторБанев, виртуально разложил плиты на стенах, чтобы минимизировать их распил и отходы.

Причём, размеры листа OSB диктуют расположение декоративной раскладки из досок (25х100 мм), которые закрывают стыки плит и имитируют фахверковый брус.

После нескольких промежуточных вариантов раскладки удалось прийти к общему знаменателю. Лист размерами 224х122 см, поставленный вертикально, практически полностью накрывает стену, а накладки (доски) нужны только для защиты вертикальных стыков плит. Расскажем, как прикинуть раскладку (заранее сняв все необходимые размеры с фасада) на примере левой стены дома.

Если посмотреть на рисунок выше, то можно заметить, что слева и справа вертикально поставлены по 2 целых листа ОСП. По результатам измерений стены выяснилось, что расстояние (оставшийся промежуток) посередине шире одного листа, но уже двух. Т.е. – нам надо обшить стену двумя отрезками, уложенными горизонтально, а затем закрыть получившийся горизонтальный шов. Чтобы соблюсти симметрию и общий дизайн раскладки, добавляем горизонтальные планки на крайние ОСП-листы и действуем подобным образом по всему периметру здания.

Раскладка плит и досок, которые закрывают стыки, зависит от размеров дома, и каждый случай следует рассматривать и рассчитывать индивидуально.

Монтаж плит

Разобравшись с дизайном раскладки, переходим к монтажу плит. Работа нехитрая, но есть ряд нюансов. В первую очередь не забываем, что навесной фасад требует хорошей вентиляции для выхода избыточной влаги. Если пренебречь основным вентиляционными каналами, (зазором) с выходом в верхней части фасада, то влага запрётся внутри, за плитами ОСП, которые плохо пропускают пар, а при большой толщине практически паронепроницаемы. Отсюда – букет проблем в виде плесени и переувлажнения утеплителя.

У пользователя вверху фасада оставлена щель, примерно в 1. 5 см по всей ширине панели.

Переходим непосредственно к монтажу ОСП. Толщина плит в данном варианте – 9 мм. Этого вполне достаточно, т.к. листы практически не несут силовой нагрузки. Сначала на стены, снаружи, набиваем каркас – обрешетку из вертикально поставленных деревянных брусков сечением 50х50 мм.

Укладываем между ними, враспор, минераловатный утеплитель.

Далее набиваем горизонтальную обрешётку и, соответственно, укладываем утеплитель (т.н. перекрёстное утепление), ориентируя его по горизонтали. Таким образом, перекрываются стыки плит. Затем прикрепляем паропроницаемую влагозащитную мембрану, с обязательным нахлёстом и проклейкой стыков скотчем (двухсторонним).

После чего набиваем вертикальные бруски 30х40 мм, для крепления листов ОСП.

ВикторБанев

Шаг установки брусков – 0.4 м, т.е. получается: по 3 вертикальных планки на 1 лист. ОСП крепили саморезами, по 6 шт. на 1 брусок. Между листами оставляли зазор в 2-3 мм. Далее зазор тщательно прокрашивали, хотя, думаю, что это не обязательно, т.к. от прямого контакта с дождем или росой торцы плит будут защищены деревянными накладками шириной в 100 мм.

Кроме утепления, у домика заменили окна, для чего их вынесли вперёд на каркасах, сделанных из доски 5х15 см.

По окончании обшивки приступили к окрашиванию смонтированных стен.

Перед покраской на поверхность плит нанесли один дополнительный слой универсальной биозащитной влагостойкой пропитки, на лаковой основе. Нанесение выполнили с 2-х сторон.

Далее плиты, до монтажа на стены (так удобнее и быстрее работать), покрыли двумя слоями акриловой фасадной краски. На этапе покрытия пользователь допустил одну ошибку, о которой будет рассказано ниже, а пока предлагаем посмотреть, что получилось на данном этапе. По словам пользователя, результат превзошёл все ожидания.

Если отойти от фасада на 1.5-2 метра, то создаётся впечатление, что стены отделаны штукатуркой, и понять с улицы, что это фасад из плиты OSB, невозможно.

Кроме декора, вместо старого крыльца возвели летнюю веранду в форме буквы Г из бруса 15х15 см.

После этого перешли к финишной отделке – монтажу фахверковой раскладки. Строганая доска раскладки имеет разную длину. Где-то – 2, где-то – 3 метра.

Диагональные укосины, по 2.5 м, сделаны из одной цельной доски.

Доски притягиваются по краям саморезами. Получается прочное, герметичное соединение, в которое не попадает влага.

Для контраста доски выкрасили в тёмно-коричневый цвет.

Трёхлетняя эксплуатация фасада подтвердила правильность технологии. Плиты ОСП на торцах не разбухли, краска не отслоилась, качество фасада неизменно высокое. Единственный момент, о котором упоминалось выше: из-за ошибки, допущенной на стадии монтажа (несколько плит «забыли» обработать биозащитой), OSB снаружи покрылись грибком, который местами выступил из-под краски.

Плиты, обработанные защитой, плесень не тронула. Эта ошибка оказалась легко устранимой. Облицовку сняли и прокрасили ещё раз краской (для безопасности – с антисептирующей добавкой). Спустя год грибок не проявился. Что в итоге получилось у ВикторБанев , демонстрируют следующие фото.

Андрей Павловец Участник FORUMHOUSE

Фасад используется уже 10 лет. Прошёлся по плитам ЦСП водоэмульсионкой 2 раза, и всё, с тех пор за все это время ничего не подкрашивал. Краска держится просто отлично. Делал всё сам. Пилил ЦСП размером 1200х3600х10 мм на квадраты со стороной в 1200 мм. Иначе не поднять. Самое сложное – это делать верхние угловые наружные элементы. Чтобы обшивать, приходилось залезать по лестнице, если ошибся с запилом, спускаться и пилить заново. Отверстия под саморезы сверлил заранее, затем наживлял их крепежом и, с помощью системы блоков, поднимал наверх. Сложно, но оно того стоит.

Пользователям портала будут полезны статьи, где рассказывается, и .

ОСП (ориентированно-стружчатая плита) является современным строительным материалом, заменяющим фанеру. Обшивка стен каркасного дома плитой позволяет увеличить функциональность строения и придать ему эстетический внешний вид. В этой статье мы расскажем, как провести внутреннюю и внешнюю обшивку стен, а также разберем преимущества и недостатки OSB-плит.

Область применения материала

В последнее время ОСБ изделия получили широкое применение в различных направлениях, например:

В строительстве без этого изделия нельзя обойтись. Благодаря своей уникальной технологии изготовления плита не деформируется, не дает усадки, а также позволяет скрыть все внутренние дефекты. Если рассмотреть применение плит в разрезе работ, ее используют для:

• Обшивки стен дома, что дает большую защиту конструкции от проникновения влаги, сырости, а также дополнительно утепляет стены. После обшивки изделие не требует выполнения отделочных работ. Строительства каркасно-щитовых конструкций, ОСБ увеличивает влагостойкость строения. Плиту можно использовать в строительстве опалубки неоднократного использования.
• Наружной обшивки стен. Применяют в качестве основы, а для внутренних работ она служит, как отделочный материал.
• Изготовления обрешетки, стропил и кровли. Плита способна выдержать любые нагрузки и вес самой крыши.
• Выравнивания напольного покрытия либо для его укладки с нуля. Этот материал является идеальным вариантом для получения прочного и ровного пола.

Для информации! Если ОСБ изделие расположено снаружи строения и его необходимо окрасить, могут возникнуть сложности, т.к. используемое покрытие должно надежно защищать изделие от внешних факторов (ветер, осадки, солнечные лучи).

Виды плит и их характеристика

Все изделия делят на 4 вида, каждый из которых отвечает за свою область применения. Виды плит бывают:

• OSB-1 – предназначен для проведения работ в условиях пониженной влажности;
• OSB-2 – предназначен для возведения и устройства несущих конструкций внутри помещения;
• OSB-3 – предназначен для устройства стен, перегородок и прочных несущих конструкций;
• OSB-4 – предназначен для проведения строительных работ, сопровождающихся высокими нагрузками.

Для информации! Рынок ориентированно-стружчатой плиты состоит на 90% из типа OSB 3.

К основным характеристикам плит можно отнести:

• Удобный размер изделия, который идеально подходит для разного применения, например, можно перекрыть два пролета одновременно.
• Простота обработки.
• Все изделия легко пилятся любым инструментом, а место распила получается ровным, без трещин и надколов.
• Прочность, изделие способно вынести большую нагрузку, удержать любой вид крепежа. По качеству плита не уступает массивной доске. Ровная поверхность.
• Изделие не требует дополнительной отделки или обработки, после его монтажа можно сразу выполнять покраску или облицовку.
• Низкая стоимость делает изделие популярным и востребованным.
• Небольшой вес. Средний вес плиты составляет 18 кг, что в разы облегчает задачу по его доставке и заносу.

Преимущества и недостатки изделия

К основным преимуществам материала можно отнести следующее:

• Высокая прочность: упругость модуля, устойчивость к разрывам на изгибе.
• Влагоустойчивость за счет специальной пропитки из смолы, которая делает выносливым плиту к дождям и снегу.
• Хорошо поглощают шум. За счет стружки и смолы образуется высокая плотность, которая избавляет от посторонних звуков.
• Небольшой вес. Изделие может весить от 15 до 40 кг.
• Легкие в монтаже. Изделие легко крепится и обрезается абсолютно любым инструментом.
• Экологически безопасны. Технология производства использует допустимое количество воска и смол, каждое изделие имеет специальную маркировку “Эко” .

Из недостатков можно отметить только один – использование некачественных смол, содержащих большое количество формальдегида, который способен испарятся и наносить вред здоровью человека. А вот использовать такие плиты для наружной обшивки строения абсолютно безопасно.

Внешняя отделка строения

Внешняя обшивка стен каркасного дома требует соблюдения определенных правил, которые вытекают из характеристики изделий. Для проведения наружных работ используют изделия толщиною не менее 11 мм. Процесс работы разбит на этапы:

• ОСВ плиту крепят к стойке таким образом, чтобы стык разместился в середине.
• Между плитами обязательно должен быть зазор не менее 3 мм.
• Нижнюю обвязку необходимо накрыть листом.
• При двухэтажном здании лист обязательно должен заходить на стойку двух этажей, это придаст большей жесткости конструкции.
• Обшивка оконных проемов выполняется целым листом, что позволяет вынести все стыки на соседние стойки. Оконные проемы просто аккуратно вырезаются.
• Для выполнения крепления лучше всего использовать спирально образные гвозди или саморезы.

Стоит отметить, при обшивке каркасного дома снаружи специалисты соблюдают определенные правила:

• фиксация плит на промежуточных участках крепится на расстоянии 300 мм; стыки плит фиксируют каждые 150 мм;
• на каждые 100 мм выполняется прошивка наружной стороны;
• для предотвращения раскола материала крепежи необходимо располагать на расстоянии 1 см от края изделия;
• крепить плиту следует как в горизонтальном, так и в вертикальном положении, это придаст большую прочность и надежность зданию.

Внутренняя отделка строения

Обшивка каркасного дома внутри ОСБ плитами практически не отличается от гипсокартона. Единственное, при креплении плит необходимо использовать прочные крепежи, т.к. плита весит больше гипсокартона. Для монтажа используют деревянный каркас и саморезы 50 мм. После фиксации изделий их можно ошкурить и прогрунтовать.

Для информации! Плиты можно укладывать в качестве напольного покрытия, для получения прочного покрытия необходимо размещать панели перпендикулярно лагам.

Помимо грунтовки и окраски, изделия можно обработать абсолютно любым облицовочным материалом.

• Лак. Технология использования такая же, как и при устройстве напольного покрытия.
• Краска. Лакокрасочные изделия на основе воды идеальный вариант, т.к. они способны лучше всего пропускать пар и обеспечивают хороший микроклимат внутри помещения. Как правило, используют краски для обычной древесины.

Важно! Использование водоэмульсионных лакокрасочных изделий приведет к деформации плиты.

• Обои клеят только после тщательного грунтования поверхности, с использованием обойного клея с добавлением ПВА.
• Штукатурка. Листы можно оштукатурить, для этого используют смесь для проведения внутренних работ.

Обшивка дома ОСБ изделием является оптимальным и недорогим вариантом строительного материала, способным повысить эксплуатационные качества и улучшить внешний вид строения.

(ОСП, ОСБ) являются многофункциональным и востребованным материалом в различных сферах строительства. Существует 4 типа панелей, немного отличных по своей технологии изготовления и тем самым, предопределённых для различных строительных сфер.

Классификация ОСБ плит

• Панели первого типа (OSB-1) характеризуются, как материал с пониженной устойчивостью к влажности.
• Особенность второго типа (OSB-2) состоит в том, что плиты могут использоваться в качестве основательных конструкционных элементов внутри зданий, с нормальным уровнем влажности.
• Наиболее популярным является третий тип (OSB-3). Панели отлично переносят влагу и могут быть применимы в условиях внешней среды.
• Последний, четвертый тип (OSB-4) обладает очень прочностными характеристиками и используется там, где необходима надежная поддержка при условии больших нагрузок, высокой влажности и при возможных механических воздействиях.

Что можно делать с ОСБ плитами

Область применения плит весьма обширна. Деревоплитный материал лишен внутренних пустот и дефектов, исключая при этом усадку или деформацию панельного листа в процессе эксплуатации.

• Панелями ОСП можно обшить стены дома. Это послужить дополнительной защитой от сырости и выступит в качестве утепления. При этом дополнительных отделочных работ будет самый минимум.
• Влагостойкий тип материала часто используют при возведении каркасно-щитовых строений. К тому же, именно устойчивость к влаге позволяет применять панели в качестве многоразовой опалубки.
• Помимо наружных отделочных работ ОСБ плиты, как нельзя лучше, подходят для отделки стен внутри дома. Обшить любые поверхности, настелить пол – все это можно сделать самостоятельно.
• Работать с материалом просто – он хорошо выдерживает различные крепления, ему не требуется дополнительная защита. ОСБ плиты имеют специальную пропитку, которая защищает материал от гниения и грибкового налета. К тому же листы имеют легкий вес, что также упрощает работу с ними.

Монтаж панелей

Если выбор стоит между отделкой стен гипсокартонном или , то лучше отдать предпочтение последнему материалу. Более жесткий по своей структуре, он лучше монтируется на каркасную основу.

Монтаж OSB панелей лучше всего выполнять на каркасную основу – деревянную или металлическую. Крепят материал вертикально или горизонтально. Крепежными деталями выступают оцинкованные гвозди спиралеобразные. Если каркас деревянный, то рекомендуют воспользоваться шурупами-саморезами, специальными для древесных материалов (длина 45-75 мм).

Крепление плит осуществляют через каждые 30 см, на стыках – через 15 см, а наружные края – с шагом в 10 см. Чтобы избежать повреждения плиты (растрескивания) то от края плиты до вбитого гвоздя должно быть выдержано расстояние в 1 см.

Очень часто при отделке стен панелями ОСП за ними прячут провода и кабеля, хотя возможна и наружная их прокладка.

Отделка стен

После того, как плиты закреплены, то выполняется отделка стен. Чаще всего применяют шпатлевание, что позволяет скрыть просветы, которые образовались в местах стыков. К тому же такая герметизация не допустить проникновения влаги под панели.

Чтобы финишная отделка была минимально затратной, то в процессе покупки материала, необходимо выбирать панели с отшлифованной поверхностью. На нее в последствии хорошо ляжет лак или другое покрытие. Эстетическая сторона общего внешнего вида стен от этого только выиграет.

Для шпатлевания плит, можно выбрать бесцветную гипсовую, акриловую или латексную шпатлевку. Перед ее нанесением, по панелям проходятся наждачной бумагой с мелким насечением и вскрывают грунтовкой. Лучше если последняя будет не водяной основе.

Финишным покрытием могут выступать лаки, краски, обои, ламинированная пленка и другие отделочные материалы. Лакокрасочные вещества наносят в несколько слоев, с просушкой каждого. Лак, в свою очередь, дает дополнительную защиту от влаги, но если монтаж плит проводиться дома, то лучше не выбирать это покрытие, так лишний блеск будет утомителен для глаз. При выборе краски, отдавать предпочтение следует такую, которая не имеет в составе воды.

Добрый день,

Ряд обсуждений в форуме и в личной переписке относительно использования OSB как наружной облицовки стены каркасном доме привел меня в мысли о том, что было бы неплохо ответить, прежде всего, себе на ряд вопросов:
– при каких условиях обшивка OSB не будет вызывать скапливания влаги в доме
– нужна ли пароизоляция при обшивке наружной стороны каркаса OSB.

Многие строят именно так, наши партнеры утепляют такие дома эковатой, и вроде бы все довольны, однако гложет червь сомнения. А раз так, то надо открыть табличку Эксель и попытаться смоделировать реальную ситуацию.

Итак,
В качестве примера взят дом:
– площадь 120м², 12х10, одноэтажный,
– высота потолков 2.8м
– семья 3 человека, человек 8 часов спит, 8 – бодрствует, остальное время – на работе
– 5 условно-средних растений, требующих интенсивного полива
– время приготовления пищи/уборки – 1.5 часа в день
– санузлы исключаем из расчета, так как у них должна быть собственная вентиляция
– плюсуем еще один «резервный» источник влаги – 500 г/сутки
– дважды в сутки проводится проветривание с заменой 35% объема воздуха

Из открытых источников берем следующие данные о генерации пара жителями дома:
Человек, в состоянии покоя – 40 г/час
Человек, занятый хозяйством – 90 г/час
Цветок в горшке (сред. размера) – 10 г/час
Готовка и уборка, мытье – 1000 г/час

Итого, суммарная генерация водяных паров в доме – 6320 г/сутки.
Объем дома примерно равен 336 м³, количество «сгенерированной» влаги, оставшейся в воздухе после проветриваний – 2670 г, или 7. 95 г/ м³.

Представим теперь, что на улице зима и -10. При 100% влажности воды в воздухе содержится 2.37 г/ м³. А внутри дома влаги гораздо больше: 2.37+7.95 = 10.32 г/ м³. Кстати, это соответствует 51% относительной влажности при +22С, что хорошо.
Однако, неравенство концентраций водяного пара по разные стороны стены приводит к переносу пара наружу через ограждающие конструкции.

Попробуем оценить, какая должна быть паропроницаемость стен в этом случае. Предполагаю пол герметичным, поэтому водяной пар будет выходить через стены и потолок, общая площадь которых на примере дома будет около 240 м².
В таком случае через 1 м² поверхности в сутки должно пройти 10.9 г воды. Немного.

Плита OSB-3 толщиной 20мм пропускает 60 нг/(Па*с* м²), соответственно, за сутки через 1 м² пройдет в нашем случае 5.39г пара. Т. е. каркасный дом, обшитый такой плитой, нуждается в пароизоляции, либо более частом проветривании.
Плита 12 мм пропустит уже 8.98 г пара, 10мм – необходимые 10. 8 г.

Из примера могу осторожно предположить, если не слишком ошибся в расчетах, что использование OSB-3 как наружной обшивки в каркасной стене может иметь место даже в отсутствии пароизоляции. Однако, думаю, в таком случае необходимо иметь теплоизоляцию, хорошо переносящую перенос водяных паров через себя, а также имеющую относительно низкую воздухопроницаемость. К таким утеплителям думаю, можно отнести эковату и ее производные, наверно, пенопласт, древесно-волокнистые теплоизоляционные плиты.

Надеюсь, был не слишком зануден и бесполезен
Заинтересованным могу скинуть табличку с расчетами.
С увж.,
П.

Окраска фасада и интерьеров из OSB-плит

Ориентированно-стружечная плита ОСП или OSB представляет собой многослойный лист, состоящий из древесной стружки (тонких плоских щепок), склеенной смесью различных смол.

Благодаря своим эксплуатационным характеристикам OSB–плиты широко применяются в строительстве малоэтажных домов: для обшивки наружных и внутренних стен, декоративной отделки интерьеров, в качестве перегородок, оформления балок и т. п.

OSB-плита на 90 – 95 % состоит из древесного материала, хорошо шлифуется и легко окрашивается. В качестве покрытий для OSB- плит специалисты ADLER рекомендуют применять тонкослойные системы на водной основе или на основе растворителя.

Например, в качестве универсального кроющего покрытия для внутренних и наружных работ отлично подходит продукт на основе акрилатной дисперсии Lignovit Color (как альтернативный вариант, кроющее покрытие на основе растворителя Pullex Color). Покрытие имеет собственную защиту от поражения плесневым грибком. Кроме этого дополнительно для светлых оттенков мы рекомендуем использовать изолирующий грунт Lignovit Sperrgrund.

Чрезвычайно эффектно на OSB-плите будет выглядеть покрытие c эффектом мерцания Lignovit Platin. Для выравнивания оттенка рекомендуем прогрунтовать OSB-плиту лазурью на основе акрилатной дисперсии и дисперсии алкидной смолы – Lignovit Lasur. Финишная тонкослойная лазурь Lignovit Platin в своем составе содержит частицы алюминиевой пудры, которые придают покрытию неповторимый блеск металлика, отражают солнечные лучи и увеличивают атмосферостойкость покрытия, в сравнении с классическими лазурями конкурирующих фирм.

Используя OSB- плиты в качестве наружной обшивки важно предусмотреть конструкционную защиту (не допускать контакта плиты с грунтом, наличие свесов у кровли, наличие капельников и т.п.) Перед окраской OSB- плит надо хорошо отшлифовать основание шкуркой с зерном 80мкм (для фасадных работ) и 120мкм (для интерьеров в качестве последней шлифовки). В зависимости от выбранной системы прогрунтовать основание и нанести два слоя лазури.

Все перечисленные покрытия Adler тонкослойные, не отшелушиваются, обладают отличной адгезией и технологичны в работе. Легко наносятся и обновляются.

Что такое OSB и для чего он нужен?

В Tilson мы выбираем материалы, которые будут способствовать структурной жесткости и долговечности вашего дома. Итак, мы используем OSB из-за его последовательности, устойчивости, прочности и повышения домашних характеристик, которые они обеспечивают.

OSB или Ориентированно-стружечная плита – это разновидность производимой фанеры. Вместо того, чтобы быть одной цельной частью, он использует небольшие куски дерева, которые выровнены для движения в разных направлениях. Материал покрыт эпоксидным клеем для фиксации деталей на месте.Наконец, он подвергается огромному давлению и раскатывается до толщины, используемой для кровли, стен и полов.

Поскольку OSB изготавливается из небольших кусков дерева, они могут быть изготовлены из быстрорастущих небольших деревьев, таких как тополь. Эти деревья небольшого диаметра можно безопасно выращивать, что лучше для окружающей среды.

Производственный процесс делает OSB более однородными и прочными, чем обычная фанера. Также в нем меньше мягких пятен. Эти характеристики позволяют использовать плиты OSB большего размера, которые лучше сопротивляются сдвигу, чем фанера.При использовании OSB вы также избегаете склонности фанеры к расслаиванию в жарком климате.

Tilson использует 7/16 “OSB обертку по всему штату, чтобы строить более прочные и долговечные дома. Использование OSB-обшивки для обертывания всего дома создает более жесткую структуру. Это создает более плотную и гладкую поверхность для укладки кирпичной кладки и сайдинга, а не к оголенным стенам с диагональными прорезями 1×4

OSB-пленка также может повысить энергоэффективность вашего дома, создав тепловую оболочку, которая значительно влияет на уровень комфорта вашей семьи и затраты на коммунальные услуги.Тепловая оболочка предотвращает передачу тепла изнутри дома на улицу зимой и наоборот летом. Обертка OSB в сочетании с Tyvek для домов Tilson действует как слой, который помогает предотвратить передачу тепла и ограничивает воздушный шум, вызываемый утечками в стыках, зазорами или пустотами.

Многие строители до сих пор используют фанеру или используют только обертку OSB в районах шторма, где это требуется по нормам. Компания Tilson сознательно старается не сокращать путь и использует полную 7/16-дюймовую оболочку OSB по всему штату. Такой же менталитет позволил нам поставлять дома высочайшего качества в Техасе на протяжении большей части века. Узнайте больше о нашем процессе фреймворка у нашего старшего вице-президента и просмотрите кадры сборки.

Обзор продукта: Обшивка | Журнал Architect

Когда я начинал строить дома, выбор чернового пола и обшивки был ограничен сплошной обшивкой с промежутками и все еще относительно новым строительным продуктом – фанерой. Последний увеличивал долю рынка, но многие старожилы сопротивлялись тонким, гибким, иногда расслаивающимся листам поперечно-зернистого шпона.

Но в конце концов ни один пол, стена или крыша не имели ничего, кроме фанеры над балками, стойками и стропилами, и сегодня то же самое можно сказать и об ориентированно-стружечных плитах (OSB). Как и в случае с фанерой, некоторые строители с подозрением относились к OSB до того, как она стала прочно обоснованной.

Сегодня новое поколение листовых материалов подталкивает эту категорию к новым уровням производительности, предлагая продукты, изготовленные из более прочного сырья и более здоровых смол, и панели, которые сочетают в себе функции, направленные на контроль влажности, инфильтрацию воздуха и энергоэффективность в дополнение к их структурные функции.

Прежде чем мы рассмотрим эти альтернативы, давайте рассмотрим плюсы и минусы старых боевых коней, фанеры и OSB, поскольку первые вернулись среди строителей, заботящихся о качестве, а опасения по поводу вырубки лесов и качества воздуха в помещении запутали вопрос обшивки слои или пряди.

ФАНЕРА VS. OSB

Фанера состоит из нечетного количества деревянных листов, склеенных вместе с волокнами каждого слоя в перпендикулярном направлении, чтобы создать структурную панель с прочностью на сдвиг во всех направлениях.Поперечное зерно фанеры обеспечивает прочность и большую удерживающую способность для шурупов и гвоздей, чем цельная древесина.

Ориентированно-стружечная плита (OSB) использует аналогичный инженерный принцип, но вместо того, чтобы создавать разнонаправленную структуру из больших деревянных листов, склеенных вместе, производители OSB размещают небольшие деревянные пряди (от 2 до 3 дюймов в длину) в виде поперечного рисунка, а затем скрепите их в прочную структурную панель с помощью клея, давления и тепла.

С экологической точки зрения заметная разница между двумя панельными продуктами заключается в природных ресурсах, необходимых для их производства.Листы пиломатериалов, из которых делают фанеру, снимаются с бревна на тонкий слой шпона на сложном токарном станке. Бревна старше и крупнее, и из более ограниченного числа пород деревьев, чем бревна, измельченные для стренг OSB. Кроме того, в процессе отслаивания фанеры в центре остается деревянное веретено, тогда как производители OSB измельчают все бревно.

Агентства по сертификации экологичного строительства признают экологические преимущества инженерных пиломатериалов, в основном OSB, которые используются не только для изготовления обшивки, но также для балок, стропил и заменителей габаритных пиломатериалов.

Тем не менее, фанера сохранила свое место и добилась некоторых успехов из-за ее большей устойчивости к влаге, особенно по краям, и небольшого преимущества в удерживании гвоздей и шурупов. Многие производители напольных покрытий и некоторые кровельные материалы отдают предпочтение фанере под своими изделиями из-за ее большей устойчивости по сравнению с OSB во влажных условиях. Округ Майами-Дейд, штат Флорида, запрещает использование обшивки кровли OSB из-за сравнительно высокой интенсивности отказов после увлажнения во время исторических штормов.

За исключением Miami-Dade, все национальные и международные строительные нормы и правила рассматривают фанеру и OSB как равные и используют общую фразу «деревянные конструкционные панели», чтобы четко обозначить, что кодекс признает эти два материала на равных. Ведущие агентства по экологической сертификации, USGBC и NAHB, предоставляют баллы за оба продукта.

Оба продукта имеют аналогичные сертификаты, основанные на характеристиках, в первую очередь от APA-The Engineered Wood Association и США.Добровольный стандарт Министерства торговли для строительных панелей из дерева (PS1 и PS2), который позволяет потребителям и инспекторам знать экспозицию (на открытом воздухе, в помещении или на море), прочность (конструктивную способность), рейтинг пролета по элементам каркаса (соответствует 16, 24 , 32 дюйма по центру), качество обработки поверхности и, в последнее время, соответствие стандартам качества воздуха.

Но OSB стала явным лидером в строительстве не столько благодаря своим экологическим, сколько экономическим преимуществам: OSB, как правило, на несколько долларов дешевле за лист.

Подробнее о Homasote Co.

Найдите продукты, контактную информацию и статьи о Homasote Co.

Сборный дом с окрашенными панелями OSB

Расположенный в Речи-Вале, Швейцария, по проекту Archi7, внутреннее ядро ​​дома облицовано панелями OSB в качестве экономичного материала, который действует как структурные поперечные распорки и как отделочный материал.Панели OSB создают промышленное окружение, которое дополнительно усиливается за счет бетонного пола, который также выполняет двойную функцию – удерживает тепло от камина и медленно отводит его после того, как огонь погас. В то время как палитра бетона и OSB нейтральна и бледна, архитекторы использовали смелые полосы цветных блоков, чтобы привнести молодую энергию и яркость в промышленные объемы.

Дом расположен в сельской местности с пышным видом на горы, он также находится на небольшом деревенском участке с соседями под рукой и улицей всего в нескольких футах.По этой причине Archi7 представил стандартный остроконечный фасад с навесом для навеса над входом.

Хотя дом практически выходит на деревенскую дорогу, задняя часть дома выходит на большое и непрерывное пастбище, которое противоречит суматохе в противоположном направлении.

С пастбищами в одном направлении и соседом всего в нескольких футах в другом, Archi7 продуманно спроектировал дом с пустотой по центру, которая выходит на виды, но остается отделенной от непосредственной близости от своего соседа.

На склоне горы тоже есть соседи, но они немного дальше, что создает видимость уединения на верхней палубе. Со стороны соседа под рукой дом остается закрытым и частным.

В то время как внутренняя часть дома отделана стенами из OSB-панелей, внешняя часть облицована мелезом, прочной и экономичной местной формой дерева.

В сборном доме, ориентированном на использование солнечной энергии и видов, используется двухпоточная система вентиляции, которая обеспечивает постоянный воздухообмен без потерь энергии, вызванных необходимостью открывать окна в зимние месяцы.Несмотря на то, что здание современное по конструкции, оно по-прежнему гармонично сочетается с сельскими особенностями своего маленького городка.

Хотя в доме не нужно открывать окна и двери для вентиляции, в солнечный день есть лучший способ вывести наружу внутрь, чем широко распахнуть окна и сесть на террасу.

Сразу внутри палубы находится офис / мастерская Джека и Джилл со стеной из фиолетовых дверей и ручками из натурального дерева. Сочетание пурпурного цвета с видами на горы – смелый выбор, который прекрасно работает в контексте дома.

Второй офис находится наверху с отдельным входом из главной спальни. В этой комнате нет цветных блоков на стене, но есть двери яркого цвета, ведущие в зону лестничной клетки.

Эти смелые двери ярко-желтого цвета цитрусовых, насыщенные цитрусовые переходят на стену пони и вниз по лестнице, с одной стороны, интенсивный оттенок фиолетового с фиолетовой отделкой, с другой.

Фиолетовый и Цитрусовый – предпочтительные цвета в этом объеме, и каждый цвет используется на лестничной клетке и на дверях.Эта комбинация OSB в естественной отделке в сочетании с бетонным полом и яркими цветами создает пространство, полное ритмической интенсивности, которое было бы подавляющим, если бы не большой световой люк над лестничной клеткой. Световой люк не только наполняет пространство светом, но и предлагает третье измерение цвета самого неба. У основания лестницы фиолетовые входные двери украшены панелями из остекления, которые освещают участки, недоступные для светового люка.

Цвета и углы закрытых балюстрад и окна в крыше создают абстрактную форму искусства, если смотреть снизу.

Две ванные комнаты наверху также оборудованы мансардными окнами для освещения. В двух комнатах нет окон, и каждая выкрашена в ярко-белый цвет.

Над навесом, консольно выдвигается комната с теми же фиолетовыми дверьми и секциями стен, что и наверху, но также есть дверь из матового стекла, которая ведет в третью уборную.

В комнату над навесом можно попасть по короткой бетонной лестнице.

Выбор цветов, используемых во внутренней части дома, создает яркую причудливую энергию с современными оттенками, что является прямым противоречием соседству, но цветовые пятна расположены так тщательно, что снаружи они едва заметны.
Archi7
Фотография Томаса Янтчера

Шаблон проектирования служебного фасада в OSB

Шаблон проектирования Service Facade – это хорошо известный шаблон в мире Java. Мы используем его, если хотим разделить бизнес-логику и спецификации интерфейса службы. Мы можем легко добавить новый интерфейс к нашему Java-компоненту с помощью этого шаблона проектирования.
Эта проблема (разделение бизнес-логики и интерфейсов) возникает не только в компонентах Java, но и в любых компонентах промежуточного программного обеспечения.

Применение этого шаблона также жизненно важно для наших компонентов OSB. Одна из величайших возможностей OSB – очень быстро и легко создавать компоненты промежуточного программного обеспечения. Однако использовать этот шаблон проектирования в OSB на первый взгляд не так просто. Обратите внимание на следующее изображение:

Как видите, определение службы связано с потоком сообщений. Нужно ли нам копировать и вставлять поток сообщений, если мы хотим создать дополнительный интерфейс (например, для JMS)? Конечно, не стоит даже думать об этом решении! Решение следующее:
Нам нужно создать прокси-сервис для бизнес-логики и некоторые другие прокси-сервисы для интерфейсов фасада (например,грамм. если нам нужно реализовать JMS и интерфейс веб-службы для нашей службы, мы должны создать три прокси-службы).
Единственные задачи этих фасадных прокси-сервисов – предоставить свои интерфейсы и вызвать прокси-сервер WORKFLOW. Мы можем сделать поток сообщений очень простым.
Мы должны реализовать бизнес-логику в прокси-сервисе WORKFLOW. Атрибуты прокси:
Тип сервиса: Any XML Service
Протокол: локальный
Этот прокси-сервер должен быть определен как локальная служба.Вы можете найти дополнительную информацию о локальных прокси здесь: http://docs.oracle.com/cd/E23943_01/dev.1111/e15866/local.htm. Теперь достаточно знать, что мы можем использовать этот тип интерфейса для определения общих компонентов в OSB.
Очень важно, что в случае ошибки мы должны использовать действие «Ответить успешно», иначе мы не сможем отловить ошибку в службе прокси-сервера фасада.

Я создал следующую структуру проекта / папки:

orange-cloudfoundry / osb-cmdb: база данных управления конфигурацией для реализации брокера API Open Service Broker

Osb-cmdb

Этот проект обеспечивает управление конфигурацией для реализаций брокера API Open Service Broker, обеспечивая совместное использование брокеров служб между несколькими клиентскими платформами OSB.См. Orange-cloudfoundry / paas-templates # 492 для получения дополнительной информации о вариантах использования и рассмотренных альтернативах.

Обзор функций

На следующей диаграмме представлен функциональный обзор области возможностей ocb-cdmb.

Функции поддерживаются компонентами грубого усиления, используемыми osb-cmdb:

Osb-cmdb – это фасад OSB, который предоставляет администраторам служб следующие функции:

• вести инвентаризацию экземпляров служб и ключей служб, потребленных клиентами OSB
  • список / поиск / удаление экземпляров службы и привязок служб (для определения клиента / службы osb или контекста osb-клиента, см. Метаданные)
  • отображает аналитику использования по использованным экземплярам / привязкам службы (например,грамм. через приборную панель графана)
  • получать оповещения при неудачных запросах osb
• управление услугами, обеспечивающими видимость для каждого клиента OSB
• управлять аутентификацией (включая ротацию учетных данных) для каждого клиента OSB, независимо от базовых брокеров

Кроме того, Osb-cmdb обрабатывает вирусы OSB API, такие как дублированные вызовы K8S svcat, защищая авторов брокеров служб от необходимости иметь дело с каждым вариантом API OSB. См. # 17 для более подробной информации.

Сервисный брокер osb-cdmb переводит полученные вызовы osb в эквивалентные вызовы CF CC API

Конечная точка API OSB	eq CF CLI UX
GET / v2 / каталог	cf marketplace
PUT / v2 / service_instances /: instance_id	cf create-space; cf create-service; cf7 set-label; cf7 набор аннотаций
GET / v2 / service_instances /: instance_id / last_operation	CF Service
GET / v2 / service_instances /: instance_id	CF Service (WIP)
PATCH / v2 / service_instances /: instance_id	cf update-service
УДАЛИТЬ / v2 / service_instances /: instance_id	cf служба удаления
PUT / v2 / service_instances /: instance_id / service_bindings /: binding_id	cf create-service-key
GET / v2 / service_instances /: instance_id / service_bindings /: binding_id / last_operation	CF Get-Service-ключ (WIP)
GET / v2 / service_instances /: instance_id / service_bindings /: binding_id	cf get-service-key
DELETE / v2 / service_instances /: instance_id / service_bindings /: binding_id	cf сервис-ключ удаления

Начало работы

Развертывание

Osb-cmdb поставляется как jar-файл с пружинной загрузкой, который настраивается с помощью свойств.

 curl -L https://github.com/orange-cloudfoundry/osb-cmdb-spike/releases/download/v0.9.0/osb-cmdb-0.9.0.jar -o ./osb-cmdb.jar
Ява \
 -Dspring.cloud.appbroker.deployer.cloudfoundry.api-host = api.redcted-domain.org \
 -Dspring.cloud.appbroker.deployer.cloudfoundry.api-port = 443 \
 -Dspring.cloud.appbroker.deployer.cloudfoundry.default-org = osb-cmdb-services-org-client-0 \
 -Dspring.cloud.appbroker.deployer.cloudfoundry.default-space = p-mysql \
 -Dspring.cloud.appbroker.deployer.cloudfoundry.имя пользователя = отредактировано \
 -Dspring.cloud.appbroker.deployer.cloudfoundry.password = отредактировано \
 -Dspring.security.user.name = user \
 -Dspring.security.user.password = пароль \
 -Dosbcmdb.admin.user = пользователь \
 -Dosbcmdb.admin.password = пароль \
 -Dosbcmdb.dynamic-catalog.enabled = true \
 -Dosbcmdb.dynamic-catalog.catalog.services.suffix = суффикс \
 -Dosbcmdb.dynamic-catalog.catalog.services.excludeBrokerNamesRegexp = ". * Cmdb. *" \
 -Dosbcmdb.broker.propagateMetadataAsCustomParam = true \
 -Dosbcmdb. broker.hideMetadataCustomParamInGetServiceInstanceEndpoint = true \
 -Ведение журнала.level.cloudfoundry-client = ОТЛАДКА \
 -Dlogging.level.cloudfoundry-client.operations = DEBUG \
 -Dlogging.level.org.springframework.cloud.appbroker = debug \
 -Dlogging.level.org.springframework.cloud.appbroker.deployer.cloudfoundry = debug \
 -Dlogging.level.org.springframework.cloud.servicebroker = отладка \
    -jar ./osb-cmdb.jar

Osb-cmdb добавляет поддержку дополнительных свойств, которые показаны ниже. Источником истины являются связанные модульные тесты, например SecurityConfigTest

Osb-cmdb требует настройки аутентификации двух пользователей:

• пружина.security.user : используется для вызовов API OSB
• osbcmdb.admin : используется для доступа к чувствительным конечным точкам поддержки (с питанием от пружинных приводов)

Предполагается, что Osb-Cmdb будет развернут один раз для каждого клиента OSB, каждый из которых будет иметь собственную базовую аутентификацию, собственный каталог посреднических услуг и организацию серверных служб.

Динамическое увеличение уровня журнала

В производстве, как и при приемочных испытаниях, используйте регистратор привода пружинного башмака для динамического увеличения уровня регистрации,

 curl -kv https: // admin: password @ test-broker-app-create-instance-with-service-keys.redcted-domain / actator / loggers / cloudfoundry-client.wire -X POST -H 'Content-Type: application / json' -d '{"configureLevel": "TRACE"}'

Со следующими уровнями журнала

регистратор	уровень
cloudfoundry-client.operations	отладка
cloudfoundry-client.request	отладка
cloudfoundry-client.response	отладка
cloudfoundry-client.провод	след

Мы наблюдаем следы проводов, такие как

  20-04-2020 16: 46: 35.395 [cloudfoundry-client-epoll-4] ОТЛАДКА cloudfoundry-client. request.request - GET / v2 / space / TEST-SPACE-GUID / service_instances? Q = name: instance- id & page = 1 & return_user_provided_service_instances = true
20-04-2020 16: 46: 35.401 [cloudfoundry-client-epoll-4] TRACE cloudfoundry-client.wire.log - [id: 0x5cc929b8, L: /127.0.0.1: 44870 - R: localhost / 127.0.0.1: 8080] ЧИТАТЬ: 574B
         + ------------------------------------------------- +
         | 0 1 2 3 4 5 6 7 8 9 а б в г д е |
+ -------- + ---------------------------------------- --------- + ---------------- +
| 00000000 | 48 54 54 50 2f 31 2e 31 20 32 30 30 20 4f 4b 0d | HTTP / 1.1 200 ОК.
| 00000010 | 0a 4d 61 74 63 68 65 64 2d 53 74 75 62 2d 49 64 | .Matched-Stub-Id |
| 00000020 | 3a 20 39 35 39 35 34 65 66 30 2d 62 34 66 36 2d |: 95954ef0-b4f6- |
| 00000030 | 34 33 61 38 2d 61 39 63 35 2d 36 35 39 66 39 63 | 43a8-a9c5-659f9c |
| 00000040 | 37 61 33 36 64 37 0d 0a 56 61 72 79 3a 20 41 63 | 7a36d7..Vary: Ac |
| 00000050 | 63 65 70 74 2d 45 6e 63 6f 64 69 6e 67 2c 20 55 | cept-Encoding, U |
| 00000060 | 73 65 72 2d 41 67 65 6e 74 0d 0a 43 6f 6e 74 65 | ser-Agent. .Conte |
| 00000070 | 6e 74 2d 45 6e 63 6f 64 69 6e 67 3a 20 67 7a 69 | NT-Encoding: gzi |
| 00000080 | 70 0d 0a 54 72 61 6e 73 66 65 72 2d 45 6e 63 6f | p..Transfer-Enco |
| 00000090 | 64 69 6e 67 3a 20 63 68 75 6e 6b 65 64 0d 0a 53 | ding: chunked..S |
| 000000a0 | 65 72 76 65 72 3a 20 4a 65 74 74 79 28 39 2e 34 | ошибка: Причал (9,4 |
| 000000b0 | 2e 32 37 2e 76 32 30 32 30 30 32 32 37 29 0d 0a | .27.v20200227) .. |
[...]


Доступ к HTTP-трассировкам

Osb-cmdb предоставляет http-трассировки механизма Springboot для последних 100 запросов, хранящихся в памяти. Загрузите в браузере следующую конечную точку: https: // admin: password @ osb-cmdb-broker-1.отредактированный домен / активатор / httptrace

Доступ к другим конечным точкам привода, готовым к производству

Загрузите следующую конечную точку в своем браузере: https: // admin: [email protected]/actuator/ , чтобы активировать текущий список конечных точек исполнительного механизма.

Управление каталогом

Резервные службы регистрируются с помощью osb-cmdb с помощью команд интерфейса командной строки CF для управления брокерами служб, например, cf create-service-broker SERVICE_BROKER USERNAME PASSWORD URL , а затем активируют планы для организации вспомогательных служб (настроенной с помощью пружины .cloud.appbroker.deployer.cloudfoundry.default-org ), связанный с каждым развертыванием osb-cmdb cf enable-service-access СЛУЖБА [-b БРОКЕР] [-p ПЛАН] [-o ORG] .

Операторы Osb-cmdb могут рассмотреть возможность использования terraform с cloudfoundry-community / terraform-provider-cf для использования декларативного подхода, см. Ресурсы cloudfoundry_service_broker и cloudfoundry_service_access

Статический каталог

Osb-cmdb поддерживает статически настроенный каталог посреднических услуг, задав osbcmdb.dynamic-catalog.enabled = false и настройка каталога spring-cloud-open-service-broker.

Ниже приведен пример простой конфигурации каталога Spring-Cloud-Open-Service-Broker (без подробной настройки каталога)

 #### Каталог вручную и настройка услуг через посредника
  весна:
    облако:
      openservicebroker:
        каталог:
          Сервисы:
            - имя: p-mysql-cmdb
              идентификатор: ebca66fd-461d-415b-bba3-5e379d671c88
              описание: Полезный сервис
              связываемый: правда
              plan_updateable: правда
              теги:
                - пример
              планы:
                - имя: 10mb
                  идентификатор: p-mysql-cmdb-10mb
                  описание: Стандартный план
                  бесплатно: правда
                - имя: 20mb
                  идентификатор: p-mysql-cmdb-20mb
                  описание: Стандартный план
                  бесплатно: правда

Динамический каталог

При посредничестве крупных торговых площадок ведение каталога вручную может быть утомительной задачей.

Osb-Cmdb предоставляет возможность создания динамического каталога. Эта функция включена по умолчанию, и при необходимости ее можно отключить.

При запуске брокер получит определения служб из целевого экземпляра CF, которые видны из организации и пространства по умолчанию (эквивалент команды cf marketplace ). На данный момент видимость тарифного плана не доступна.

В результате создается каталог брокерских услуг с однозначным соответствием между брокерскими услугами и вспомогательными услугами.Для настройки этого сопоставления можно использовать следующие свойства:

 osbcmdb:
    динамический каталог:
      enabled: "true" # Включено по умолчанию. Включает динамический каталог. Каталог и свойства брокерских услуг
      каталог:
        Сервисы:
          суффикс: "-cmdb" # Суффикс для добавления каждого определения службы
          excludeBrokerNamesRegexp: ". * cmdb. *" # Исключает имена брокеров, соответствующие этому регулярному выражению.  Хорошо исключить сам osb-cmdb, чтобы избежать посредничества.

Кроме того, сгенерированный каталог выгружается на диск в / tmp / osb-cmdb-dynamicCatalog.yml (см. org.springframework.cloud.appbroker.autoconfigure.ServiceConfigurationYamlDumper)

Это можно использовать в качестве основы для настраиваемого вручную каталога, когда поддерживаемых настроек в автоматическом генерировании недостаточно.

В следующей таблице представлены дополнительные параметры и их значения по умолчанию:

название свойства	значение по умолчанию	описание
osbcmdb.dynamic-catalog.enabled	правда	включает динамический каталог, если задано значение true
osbcmdb.dynamic-catalog.catalog.services.suffix	null	, если установлено, добавляет суффикс к каждому имени определения службы
osbcmdb.dynamic-catalog. catalog.services.excludeBrokerNamesRegexp	null	при установке исключить сервисные брокеры из динамического каталога, имена которых соответствуют указанному регулярному выражению Java

Типичное содержимое CMDB

На следующем рисунке показана иерархическая организация Cloudfoundry org / space / service | привязка | ключевая организация до запуска osb-cmdb и применения ее стратегии SpacePerServiceDefinition

  01 ├── osb-cmdb-backend-services-org-client-0
02 │ ├── по умолчанию
04 └── osb-cmdb-smoke-test-brored-services-org-client-0
05 ├── дымовые испытания
06 └── по умолчанию


• 01 содержит экземпляры серверной службы, созданные клиентом.Ожидается, что будет доступен при запуске
• 02 используется функцией динамического каталога для получения ожидаемого каталога для посредничества для клиента 0. Ожидается, что он будет доступен при запуске
• 05 обычно используется дымовыми тестами paas-templates. 05 будет опорожняться при каждом выполнении теста.
• 06 может использоваться встроенным экземпляром CF для использования брокерских услуг

Osb-cmdb предоставляет дымовые тесты в репозитории paas-templates, который использует CF в качестве клиента OSB для отправки вызовов API OSB в osb-cmdb.

После использования брокерских сервисов с помощью дымовых тестов, Osb-cmdb динамически создал пространства / экземпляры сервисов и служебные ключи, как описано в Функциональном обзоре

  01 ├── osb-cmdb-backend-services-org-client-0
02 │ ├── по умолчанию
03 │ ├── кассандра
04 │ └── mysql
05 │ ├── mysql-service-instance-guid1
06 │ └── mysql-service-key-guid1
07 ├── osb-cmdb-brored-services-org-client-0
08 ├── по умолчанию
09 └── дымовые испытания
10 ├── mysql-service-instance-1
11 └── mysql-service-binding-1


• 03, 04 динамически создаются osb-cmdb
• 10 – это запрос экземпляра службы, сделанный с помощью cf create-service instance mysql-cmdb 10mb myinstance с помощью дымовых тестов
  • 05 – связанная внутренняя служба в cmdb
• 11 – это запрос экземпляра службы, сделанный с помощью cf bind-service myapp myinstance с помощью дымовых тестов.
  • 06 – это связанный служебный ключ в cmdb

Назначение ролей и разрешений

В этом разделе описаны сценарии использования и связанные роли облачной среды, которые должны быть предоставлены каждому субъекту.

Актер	Пример использования	Разрешение	Детали
cmdb-оператор	развернуть cmdb	космический разработчик на пространстве брокера cmdb	–
cmdb-оператор	запустить дымовые испытания	космический разработчик на дымовом тестовом пространстве	–
cmdb-оператор	проверить все содержимое cmdb	Глобальный аудитор	–
cmdb-оператор	Устранение неполадок / исправление содержимого cmdb	space developer на каждом пространстве cmdb или cloud_controller.админ	–
Потребители платформы osb	проверяет содержимое cmdb для своего клиента	аудитор пространства на каждом пространстве cmdb своего арендатора альтернативно глобальный редактор	–
поставщик услуг osb	проверяет содержимое cmdb для своей службы	космический аудитор на каждом пространстве cmdb своих предложений услуг альтернативно глобальный редактор	–
поставщик услуг osb	зарегистрировать / обновить своих брокеров / тарифные планы	облачный контроллер. администратор или делегированное разрешение с помощью сторонних инструментов (*)	–
поставщик услуг osb	управление видимостью плана обслуживания	cloud-controller.admin или делегированное разрешение через сторонние инструменты (*)	–

(*) См. Соответствующие незавершенные работы на https://github.com/orange-cloudfoundry/paas-templates/issues/792

Чтобы назначить роль глобального аудитора, см. Uaa-user-management.html # global-auditor doc

.

  $ uaac group добавить cloud_controller.global_auditor
[...]
Член $ uaac добавляет cloud_controller.global_auditor a-osb-platform-user-name



Метаданные, прикрепленные к вспомогательным службам

Чтобы обеспечить прослеживаемость от вспомогательных услуг до брокерских услуг, к экземплярам вспомогательных услуг прилагаются следующие метаданные:

Обходной путь

Название этикетки	Значение на этикетке	Использование запроса	Читать использование
backing_service_instance_guid	гид-экземпляр-резервной-службы	отсутствие конечной точки чтения экземпляра службы
Brokerred_service_instance_guid	брокер-сервис-гид	найти серверную службу с помощью Brored-Service-Guid во всех организациях / пространствах	(избыточный с именем экземпляра серверной службы)
Brokerred_service_context_organization_guid	brored-service-meta-org-guid	найти все вспомогательные службы для Brored_service_context_organization_guid	справочник поисковой организации для данной службы поддержки
Brokerred_service_context_space_guid	брокер-сервис-мета-пространство-руководство	найти все вспомогательные услуги для справочника-посредника	справочник пространства поиска для данной службы поддержки
Brokerred_service_originating_identity_user_id	брокерская служба X-Broker-API-Originating-Identity	найти все вспомогательные услуги для руководства пользователя-посредника	справочник пользователя для данной службы поддержки

Название аннотации	Значение аннотации	Использование запроса (*)	Читать использование
имя_контекстной_сервиса-брокера		НЕТ	имя поисковой организации для данной службы поддержки
Brokerred_service_context_space_name		НЕТ	имя пространства поиска для данной службы поддержки
Broken_service_context_instance_name		НЕТ	имя экземпляра службы поиска для данной службы поддержки
Brokerred_service_api_info_location	Заголовок X-Api-Info-Location	НЕТ	принудительно применять авторизацию и авторизацию информационных панелей

(*) аннотации не могут быть запрошены в CF

Для поиска метаданных, прикрепленных к экземпляру службы поддержки, скрипты доступны по адресу https: // github. com / orange-cloudfoundry / cf-cli-cmdb-scripts для обхода неполного CF V3 API и CF V7 CLI

Метаданные для клиента CF OSB

 # Пример поисковой службы поддержки (соответствует экземпляру брокерской службы, предоставленной клиентом CF OSB)
$ cf s
Получение сервисов в org osb-cmdb-backend-services-org-client-0 / space p-mysql as xx ...

имя приложения с привязкой к тарифному плану последняя операция доступное обновление брокера
3aa96c94-1d01-4389-ab4f-260d99257215 p-mysql 10mb создать успешно p-mysql

$ cf_labels_service 80134f9b-b6fd-48e2-8ca5-e185c4cb5ce0
{
    "labels": {
        "Brokerred_service_instance_guid": "3aa96c94-1d01-4389-ab4f-260d99257215",
        "Brokerred_service_context_organization_guid": "c2169b61-9360-4d67-968c-575f3a10edf5",
        "Broken_service_originating_identity_user_id": "0d02117b-aa21-43e2-b35e-8ad6f8223519",
        "Brokerred_service_context_space_guid": "1a603476-a3a1-4c32-8021-d2a7b9b7c6b4",
        "backing_service_instance_guid": "191260bb-3477-422d-8f40-bf053ccf6930"
    },
    "аннотации": {
        "Brokerred_service_context_instance_name": "osb-cmdb-broker-0-smoketest-1578565892",
        "Brokerred_service_context_space_name": "дымовые тесты",
        "Brokerred_service_api_info_location": "api. mycf.org/v2/info ",
        "Brokerred_service_context_organization_name": "osb-cmdb-brored-services-org-client-0"
    }
}

Метаданные для клиента K8S OSB

  # Пример поисковой службы поддержки (соответствует инстанции брокерской службы, предоставленной клиентом K8S OSB)
$ cf s
Получение сервисов в org osb-cmdb-backend-services-org-client-0 / space p-mysql as xx ...

имя приложения с привязкой к тарифному плану последняя операция доступное обновление брокера
b6a7a748-6fa5-497c-b111-a3a727ec88db p-mysql 10mb создать успешно p-mysql

$ cf_labels_service b6a7a748-6fa5-497c-b111-a3a727ec88db
Метаданные для сервиса b6a7a748-6fa5-497c-b111-a3a727ec88db:
{
  "labels": {
    "Brokerred_service_instance_guid": "b6a7a748-6fa5-497c-b111-a3a727ec88db",
    "Brokerred_service_originating_identity_uid": "",
    "Brokerred_service_context_namespace": "экземпляры-службы-облака",
    "backing_service_instance_guid": "6ea3cf73-cbb6-46be-b9c5-dbcf7b04064f"
  },
  "аннотации": {
    "Broken_service_originating_identity_extra": "{\" области. authorization.openshift.io \ ": [\" пользователь: полный \ "]}",
    "Brored_service_originating_identity_username": "имя-пользователя",
    "Broken_service_originating_identity_groups": "[\" система: аутентифицирована: oauth \ ", \" система: аутентифицирована \ "]"
  }
}


svcat в OpenShift v3.9.51 (Kubernetes v1.9.1 + a0ce1bc657) не предоставляет свой внутренний идентификатор ( wbv8r в приведенном ниже примере) в своих вызовах OSB. Корреляция из svcat требует поиска GUID экземпляра службы OSB с именем ExternalId в svcat cli

  $ svcat получить экземпляры
         НАЗВАНИЕ НАЗВАНИЕ СОСТОЯНИЕ ПЛАНА КЛАССА
+ --------------------- + --------------------------- ----- + --------------- + -------------- + -------- +
  noop-ondemand-jkpn4 cloudfoundry-service-instance noop-ondemand mysql-sample Готов
  p-mysql-wbv8r cloudfoundry-service-instance p-mysql 10mb Готово

$ svcat описывает экземпляр p-mysql-wbv8r -v 9 2> & 1 | grep "Тело ответа" | sed 's /. * Тело ответа: // '| grep ServiceInstance | jq .spec.externalID
"b6a7a748-6fa5-497c-b111-a3a727ec88db"

# Искать в cmdb подготовленный экземпляр K8S по его externalID

$ cf curl "/ v3 / service_instances? label_selector = Brokerred_service_instance_guid == b6a7a748-6fa5-497c-b111-a3a727ec88db" | jq .resources []
{
  "guid": "6ea3cf73-cbb6-46be-b9c5-dbcf7b04064f",
  "created_at": "2020-02-27T17: 35: 43Z",
  "updated_at": "2020-02-27T17: 35: 43Z",
  "имя": "b6a7a748-6fa5-497c-b111-a3a727ec88db",
  "отношения": {
    "Космос": {
      "данные": {
        "guid": "38de12e4-3fc8-4698-a8b0-87e7a3dbf2ed"
      }
    }
  },
  "метаданные": {
    "labels": {
      "Brokerred_service_instance_guid": "b6a7a748-6fa5-497c-b111-a3a727ec88db",
      "Brokerred_service_originating_identity_uid": "",
      "Brokerred_service_context_namespace": "экземпляры-службы-облака",
      "backing_service_instance_guid": "6ea3cf73-cbb6-46be-b9c5-dbcf7b04064f"
    },
    "аннотации": {
      "Broken_service_originating_identity_extra": "{\" области. authorization.openshift.io \ ": [\" пользователь: полный \ "]}",
      "Brored_service_originating_identity_username": "имя-пользователя",
      "Broken_service_originating_identity_groups": "[\" система: аутентифицирована: oauth \ ", \" система: аутентифицирована \ "]"
    }
  },
  "links": {
    "Космос": {
      "href": "https://api.redcted.com/v3/spaces/38de12e4-3fc8-4698-a8b0-87e7a3dbf2ed"
    }
  }
}



Обновление кэша клиента OSB с помощью информации обслуживания

Клиенты OSB поддерживают кэш данных экземпляра брокерской службы, возвращаемых конечной точкой предоставления OSB.В частности, это включает URL-адрес панели инструментов.

Всякий раз, когда URL-адрес панели мониторинга службы поддержки изменяется и должен быть отражен в экземпляре службы через посредника, полученном клиентами OSB, клиенты OSB могут запросить обновление экземпляра службы.

Кроме того, версия 0.x osb-cmdb использовалась для того, чтобы не распространять информационную панель экземпляра вспомогательной службы на посреднические службы. Начиная с версии 1.1.0, можно выбрать osb-cmdb для добавления объекта maintenance_info в обслуживаемый каталог, что позволяет пользователям обновлять посреднические услуги без поддержки сервисов, поддерживающих обновления.Следующие свойства конфигурации управляют поведением информации об обслуживании:

название собственности | значение по умолчанию | пример значения | описание
– | – | – osbcmdb.main maintenanceinfo.version | null | 1.1.0 | установить как версию, если у службы поддержки нет maintenance_info.version, в противном случае объединить путем добавления osbcmdb.main maintenanceinfo.description | null | osb-cmdb теперь передает URL-адрес панели мониторинга | установить как описание, если у службы поддержки нет maintenance_info.description, объединить с помощью конкатенации строки с LF в противном случае

Технические характеристики

osb-cmdb требования к вызовам клиентов osb

Спецификации OSB API доступны по адресу https: // github.com / openservicebrokerapi / servicebroker / blob / master / spec. md универсальны и поддерживают несколько расширений. См. Https://github.com/openservicebrokerapi/servicebroker/blob/master/diagram.md для визуального обзора.

В этом разделе перечислены требования, которым должны соответствовать клиенты osb, чтобы пользоваться услугами, предоставляемыми osb-cmdb.

Будущая поддержка дополнительных метаданных

После выпуска версии OSB 2.16 и ее поддержки osb-cmdb клиенты МОГУТ использовать следующие дополнительные поля для заполнения произвольных метаданных, связанных с экземплярами служб, см. Https: // github.com / openservicebrokerapi / servicebroker / pull / 658 для фона:

• instance_annotations
• space_annotations
• organization_annotations

Эти аннотации передаются в службу мониторинга / оповещения.

Расширение OSB-api (x-osb-cmdb), используемое с брокерами вспомогательных служб

По умолчанию при распространении вызовов OSB брокерам вспомогательных служб osb-cmdb добавляет дополнительный параметр x-osb-cmdb к вызову инициализации экземпляра службы, содержащий дополнительные метаданные, соответствующие метаданным инвентаризации, и дополнительное свойство Brokerred_service_client_name , идентифицирующее вызывающего. osb client, значение которого совпадает с названием организации экземпляра службы поддержки.Это можно отключить с помощью osbcmdb.broker.propagateMetadataAsCustomParam = false flag

Пример профиля CF

 {
  "x-osb-cmdb": {
    "аннотации": {
      "Brokerred_service_context_spaceName": "дымовые тесты",
      "Brokerred_service_context_organizationName": "osb-cmdb-brored-services-org-client-0",
      "Brored_service_api_info_location": "api.redcted-domain.com/v2/info",
      "Brokerred_service_context_instanceName": "osb-cmdb-broker-0-smoketest-1600699922",
      "Brokerred_service_client_name": "osb-cmdb-backend-services-org-client-1"
    },
    "labels": {
      "Brokerred_service_instance_guid": "7d9235c5-242d-4b17-ac82-935f121ffd7f",
      "Brokerred_service_context_organization_guid": "c2169b61-9360-4d67-968c-575f3a10edf5",
      "Broken_service_originating_identity_user_id": "0d02117b-aa21-43e2-b35e-8ad6f8223519",
      "Brokerred_service_context_space_guid": "1a603476-a3a1-4c32-8021-d2a7b9b7c6b4"
    }
  }
}

Пример профиля K8S

 {
  "аннотации": {
    "Broken_service_originating_identity_extra": "{\" области. authorization.openshift.io \ ": [\" пользователь: полный \ "]}",
    "Brored_service_originating_identity_username": "имя-пользователя",
    "Broken_service_originating_identity_groups": "[\" система: аутентифицирована: oauth \ ", \" система: аутентифицирована \ "]",
    "Brokerred_service_client_name": "osb-cmdb-backend-services-org-client-1"
  },
  "labels": {
    "Brokerred_service_instance_guid": "b6a7a748-6fa5-497c-b111-a3a727ec88db",
    "Brokerred_service_originating_identity_uid": "",
    "Brokerred_service_context_namespace": "экземпляры-службы-облака"
  }
}

Обратите внимание, что по умолчанию этот параметр x-osb-cmdb не возвращается конечной точкой выборки экземпляра службы.Это можно отключить с помощью osbcmdb.broker.hideMetadataCustomParamInGetServiceInstanceEndpoint = false flag

Поддержка AuthN и AuthZ на приборной панели (WIP)

UI / Dashboard, представленные разработчикам (например, квоты и в будущем резервное копирование / восстановление и мониторинг), используют OpenIdConnect (https://openid. net/specs/openid-connect-core-1_0.html) для аутентификации пользователя (AuthN) и конечная точка REST для авторизации (AuthZ). Это навеяно https://docs.cloudfoundry.org/services/dashboard-sso.html

Обнаружение конечной точки OIDC

В этом разделе ниже подробно описано, как osb-cmdb обнаруживает OIDC и AuthZ из вызовов API Osb:

Osb-cmdb ожидает получения заголовка X-Api-Info-Location во всех вызовах API OSB. Этот заголовок задокументирован на https://docs.cloudfoundry.org/services/supporting-multiple-cf-instances.html (пока этот заголовок не войдет в OSB API, см. Cf https://github.com/openservicebrokerapi/servicebroker/ тянуть / 686)

Заголовок X-Api-Info-Location ДОЛЖЕН возвращать URL-адрес (аналогично https: // api.cloudfoundry.redact-domain.org/v2/info), ответ которого должен иметь заголовок «Content-Type: application / json; charset = utf-8» и тело, по крайней мере, содержащее следующие ключи полей (и соответствующие значения).

{“authorization_endpoint”: “https://login. redcted-domain.org”, “token_endpoint”: “https://uaa.redcted-domain.org”, }

Эти 2 поля обеспечивают доступ к конечным точкам авторизации OIDC и токенам.

Обнаружение OAuth client_id и client_secret для обеспечения

Ожидается, что клиенты будут соответствовать расширению каталога Cloudfoundry, документированному на https: // github.com / openservicebrokerapi / servicebroker / blob / master / profile.md # cloud-foundry-catalog-extensions с выдержкой, воспроизведенной ниже.

{ “Сервисы”: [{ “name”: “фейковый сервис”, «id»: «acb56d7c-XXXX-XXXX-XXXX-feb140a59a66», “description”: “Поддельный сервис.”, “dashboard_client”: { “id”: “398e2f8e-XXXX-XXXX-XXXX-19a71ecbcf64”, “секрет”: “277cabb0-XXXX-XXXX-XXXX-7822c0a90e5d”, “redirect_uri”: “http: // localhost: 1234” } }] }

Ожидается, что клиенты предоставят клиента OAuth3, соответствующий идентификатору / секрету, и ограничат перенаправления http для указанного redirect_uri.

Dashboard AuthN с использованием OIDC

OSB-CMDB направляет пользователей в поток предоставления авторизации Oauth3 (см. Https://tools.ietf.org/html/rfc6749#section-4.1 и реализацию CF UAA на https://docs.cloudfoundry.org/api/uaa) /version/74.4.0/index.html#authorization-code-grant) со следующими параметрами авторизации конечной точки

  response_type = код
client_id: клиент oauth, заявленный в описанном выше расширении каталога cloudfoundry.
redirect_uri
scope = cloud_controller_service_permissions.читать openid
государственный
nonce


Этот поток предоставления авторизации предоставляет OSB-CMDB маркер доступа, который затем используется для вызова конечной точки авторизации REST.

Этот поток предоставления авторизации может также предоставить OSB-CMDB токен идентификатора OIDC, используемый для получения идентификатора разработчика (в стандартных утверждениях токена идентификатора https://openid.net/specs/openid-connect-core-1_0.html#StandardClaims или конечная точка UserInfo https://openid.net/specs/openid-connect-core-1_0.html#UserInfo). Это может быть использовано в будущем в событиях аудита. v | | + ——— + | | | |> — (D) – Код авторизации ——— ‘| | Клиент | & URI перенаправления | | | | | | <--- (E) ----- Токен доступа ------------------- ' + --------- + (с дополнительным токеном обновления) Примечание: линии, иллюстрирующие шаги (A), (B) и (C), разбиты на две части, когда они проходят через пользовательский агент.Рисунок 3: Поток кода авторизации Схема, показанная на рисунке 3, включает следующие шаги: (A) Клиент инициирует поток, направляя user-agent к конечной точке авторизации. Клиент включает его идентификатор клиента, запрошенная область, локальное состояние и URI перенаправления, на который сервер авторизации отправит пользовательский агент возвращается, как только доступ будет предоставлен (или запрещен). (B) Сервер авторизации аутентифицирует владельца ресурса (через пользовательский агент) и устанавливает, предоставляет или отклоняет запрос клиента на доступ.(C) Предполагая, что владелец ресурса предоставляет доступ, авторизация сервер перенаправляет пользовательский агент обратно клиенту, используя URI перенаправления, предоставленный ранее (в запросе или во время регистрация клиента). URI перенаправления включает код авторизации и любое местное государство, предоставленное клиентом ранее. (D) Клиент запрашивает токен доступа у авторизации конечная точка токена сервера путем включения кода авторизации полученный на предыдущем шаге.При запросе клиент аутентифицируется на сервере авторизации. Клиент включает URI перенаправления, используемый для получения авторизации код для проверки. (E) Сервер авторизации аутентифицирует клиента, проверяет код авторизации и гарантирует, что URI перенаправления полученный соответствует URI, используемому для перенаправления клиента в шаг (C). Если это действительно так, сервер авторизации отвечает токен доступа и, необязательно, токен обновления.

Dashboard AuthZ с использованием разрешения экземпляра службы CF

Отдельная конечная точка AuthZ GET / v2 / service_instances /: guid / permissions (соответствует https://apidocs. cloudfoundry.org/12.1.0/service_instances/retrieving_permissions_on_a_service_instance.html) ДОЛЖНА поддерживаться и доступна по тому же FQDN, что и восстановленный URL заголовком X-Api-Info-Location.

Эта конечная точка получит токен доступа носителя JWT OAuth3, предоставленный браузером разработчика в его веб-сеансе при доступе к панели управления (см. Раздел выше).

osb-cmdb будет аутентифицировать пользователей, получающих доступ к информационным панелям, используя OIDC и конечную точку AuthZ.Пользовательский AuthZ будет выполнен в соответствии с ответом конечной точки AuthZ, который ДОЛЖЕН ответить следующим ответом в формате JSON

{ “управлять”: правда, “читать”: правда }

Dashboard AuthZ с использованием K8S API

Когда клиент OSB K8S (например, каталог услуг) требует авторизации пользователей K8S, osb-cmdb планирует использовать веб-перехватчик K8S SubjectAccessReview https://kubernetes.io/docs/reference/access-authn-authz/webhook/# полезные нагрузки запроса для проверки разрешений ресурса SVCat, связанного с экземпляром предоставленной службы OSB

Блок-схема взаимодействия

На следующей диаграмме показано взаимодействие между OSB-CMDB и его клиентами (на основе https: // gist. github.com/hrchu/d88efb56e72534a1233d16f36eb3e3e9)

Содействие

Кредиты

Первоначально этот проект был основан на великолепном проекте spring-cloud / spring-cloud-app-broker. После попытки внести вклад в восходящий поток в spring-cloud-app-broker для поддержки сценариев использования osb-cmdb, см. № 6 и связанную проблему spring-cloud / spring-cloud-app-broker / № 285, редизайн и повторная реализация osb -cmdb независимо от spring-cloud-app-broker проводился в версии 1.0, см. №13. Osb-cmdb 1.0 по-прежнему использует некоторую конфигурацию брокера приложений (с префиксом spring.cloud.appbroker. , фрагменты кода приемки и тестирования компонентов, обозначенные аббревиатурой SCAB ниже.

Конструкторская документация

Документация по дизайну и примечания по реализации доступны в каталоге osb-cmdb / docs / impl-notes

Тесты Circle ci

Circle ci-тесты работают в автономном режиме без экземпляра cloudfoundry. Они включают тесты на паршу и тесты osb-cmdb. См. Osb-cmdb /.круг / config.yml

Приемочные испытания

Приемочные тесты выполняются в частном порядке на работающем экземпляре Cloudfoundry. Тесты являются частными, потому что трудно защитить журналы от утечки учетных данных, которые могут быть использованы для злоупотребления экземпляром Cloud Foundry.

См. Https://github.com/orange-cloudfoundry/osb-cmdb-ci для задачи собрания, запускающей приемочные тесты.

Как и scab, приемочные тесты osb-cmdb используют свойства, отличные от производственных свойств osb-cmdb. Обратитесь к разделу «Начало работы» для получения списка поддерживаемых свойств продукта и дымовых тестов paas-templates.

Подробнее см. Spring-cloud-app-broker-accept-tests / README.adoc

Освобождение

Маурус Ма Осб – Церковь аббатства о. Бернардо Ма ….

Церковь аббатства о. Бернардо Ма. Perez, OSB

Неоготический фасад с башнями-близнецами и тонкими шпилями возвещает о наличии церкви на улице Мендиола, оконечности университетского пояса Манилы. По бокам от него находится длинный фасад аббатства Богоматери Монтсеррат справа, а слева – более длинный фасад колледжа Сан-Беда.Эта позиция объясняет двойную идентичность церкви. Монашеская община называет ее церковью аббатства, в то время как школьное население называет ее часовней колледжа, поскольку она служит аббатству и колледжу и является источником гордости для обоих. Монахи поют богослужение и ежедневно проводят монастырскую мессу в святилище, а студенты, учителя, администраторы и работники собираются на мессы, посвященные различным событиям из жизни школы.

В церковь можно попасть через один из трех арочных порталов.Бронзовые двери с цветными панелями из синтетического материала – работа Эдуардо Кастрилло. В полутемном мрачном вестибюле сидят белые мраморные ангелы со священными водными купелями. Входя в неф, вы ощущаете внезапное расширение пространства и неожиданное обилие цветов. Высокий свод нефа, украшенный картинами, заканчивается полуккуполом над святилищем, который полностью покрыт великолепным изображением неба, земли и ада. На стенах над арками вдоль нефа расположены Крестные Станции, а на стенах святилища – картины Рождества и Младенчества Господа.

Картины – самая известная и вызывающая восхищение достопримечательность церкви. Созерцая их, можно было упустить из виду еще одну замечательную особенность, а именно конфигурацию внутреннего пространства, особенно игру структуры и пространства, а также соотношение внутреннего и внешнего пространства. Поразительно украшенный свод и полукупол привлекают внимание и вполне могут стать объектом длительного изучения. Хранилище представляет собой полностью замкнутое пространство, цветной небосвод, с его кластерными ребрами, задающими ритм, дополненный величественной последовательностью картин, которые приводят к кульминационному видению неба на полукуполе.
По мере того, как свод опускается, он постепенно расширяется, сначала в сторону боковых хоровых лофтов с их открытыми арками и арочными окнами, затем далее к проходам и боковым часовням на уровне основного этажа. Неф окружен проходами, которые, в свою очередь, окружены часовнями, за пределами которых находятся галереи с аркадами, которые открываются в сады аббатства. Колонны и арки отмечают эти пространства, которые параллельны друг другу и переходят друг в друга. Пространство нефа перетекает через эти периферийные пространства в зеленую зону, видимую через решетку из кованого железа.

Совокупность пространства, цвета и света предполагает двойное движение, вниз и вверх: жизнь небес, текущая вниз на землю, и человечество, представленное поклоняющимися, и жизнь на земле, собранная и вознесенная во славу вечности.

Церковь была спроектирована шведским архитектором Джорджем Аспом, чьи работы включают первые здания Колледжа Святого Духа (ныне Колледж Святого Духа) на улице Мендиола и колледжа Святой Терезы на Сан-Марселино. Церковь была завершена в 1925 году и посвящена Святому Имени Иисуса 13 января 1926 года.В нем хранятся изображение Санто-Ниньо-де-Прага, вырезанное Максимо Висенте-старшим в 1903 году, и изображение Богоматери Монсерратской. Пристройка приделов и галерей была проектом о. Питер Селестин Гуси, OSB, который был настоятелем монастыря с 1947 по 1958 год.
Картины принадлежат о. Лесмес Лопес, OSB, испанский монах, чьи предыдущие работы включали фрески для монастырей Монтсеррат, Самос и Монфорте в Испании и Новой Норчи в Западной Австралии. Декорации вокруг картин были выполнены братом.Сальвадор Альберих, OSB, испанский монах.

Лопес и Альберих прибыли на Филиппины в декабре 1930 года и вскоре приступили к созданию первого набора картин и украшений, а именно тех, что были на потолке нефа. Чтобы заполнить шестнадцать панелей потолка, Лопес составил шестнадцать аллегорий. Одно из них, под названием «Мир», было завершено в марте 1931 года. Затем в том же году последовали «Невинность, кротость и покаяние». В течение трех лет Лопес закончил «Благоразумие», «Воздержание», «Справедливость и стойкость», «Вера, надежда, милосердие и религия», а также «Богословие», «Мистическое богословие», «Церковь, рай и ад». В мае 1934 года он завершил Апофеоз Святого Имени Иисуса, украшающий потолок святилища. На стенах святилища изображены Рождество, Обрезание, Святое Семейство в Назарете, Иисус с учителями в храме, Поклонение волхвов, Представление в храме, Бегство в Египет и Благовещение.

Фотография, опубликованная в январе 1937 года, показывает, что Крестные станции еще не были нарисованы. Вероятно, они были закончены в 1939 году.

Поскольку церковь была посвящена Святому Имени Иисуса, Лопес задумал Апофеоз как центральную часть, основываясь на его словах к Филиппийцам 2:10: «При имени Иисуса каждое колено должно преклонить колено на небесах, на земле и под землей. земной шар”. Таким образом, картина изображает в верхней части небесный двор с Богом Отцом, Девой Марией, ангелами и святыми; в левой нижней части – различные народы мира, а в правой нижней части – ад с его пламенем, драконами и измученными душами.В центре находится круг с JHS, первыми тремя буквами имени Иисуса на греческом языке.

Закончив свою работу, Дом Сальвадора Альбериха, OSB вернулся в Испанию в 1939 году и умер там в 1956 году. Лесмес Лопес, OSB остались в Маниле. Он умер в 1943 году, и его кости покоятся на кладбище рядом с апсидой церкви. Через свои картины в церкви он продолжает воспевать хвалу Господу вместе с поколениями монахов, которые дорожат его наследием. Благодаря его подвигу любви они вполне могли ликовать с псалмопевцем: «Как прекрасно твое жилище, Господь Бог воинств!»

В 1926 году бенедиктинцы из Манилы переехали в недавно построенную церковь в Мендиоле под титульными изображениями Святого Младенца Пражского и Богоматери Монсерратской.Строгость и простота стиля нового храма, а также необычные условия, делавшие его одним из самых уютных в городе, были обращением к верующим с момента его освящения. Их просьба украсить проходы и своды наконец была услышана. Для выполнения планов реставрации о. Лесмес Лопес, OSB, один из лучших интерпретаторов искусства в Ордене приехал на Филиппины в 1931 году.

ХУДОЖНИК

Fr. Лесмес Лопес, OSB, родился в маленькой испанской деревушке, после окончания религиозного обучения отправился в Рим и Венецию, где его родные таланты были стимулированы к самовыражению.Заслуженный ученик известного маэстро Антонио Фабреса, о. Лесмес осознал свой истинный призыв к искусству, посетив всемирно известные коллекции Тьеполо и Веронезе в Венеции. Его работ на Монтсеррате, Самосе и Монфорте в Испании, а также в Новой Норчи в Западной Австралии было бы достаточно, чтобы украсить стены нескольких крупных галерей. Его последняя работа предлагается публике в бенедиктинской церкви Сан-Беда. Дом Сальвадора Альбериха, OSB, уроженец Испании, как и мастер, заслуживает похвалы за обстановку и украшение.

АЛЛЕГОРИИ

Шестнадцать масляных картин в натуральную величину украшают потолок церкви. Эти изображения представляют собой серию аллегорических сюжетов, придающих символический человеческий облик добродетели и пороку или добродетели и ее следствиям; представление науки теологии и мистицизма с их главными комментаторами; один из них аллегорически интерпретирует Последнее: Небеса, награда за истинную христианскую жизнь, и Ад, или наказание за грех.

Когда мы входим в церковь и поднимаем глаза, чтобы полюбоваться работами вдоль свода, мы встречаем два длинных ряда девушек и матрон, которые смотрят на нас самым привлекательным взглядом; некоторые из них удерживают на месте тяжелый том, из-за чего подходящие библейские тексты, находясь близко к главной верхней фигуре, ангельские формы изо всех сил пытаются удержать на месте тяжелый объем, где соответствующий библейский текст привлекает наше внимание.В более мрачных цветах и ​​ниже аллегорических девушек скрывается контрастирующая фигура антитипа; ГРЕХ под НЕВИНОВНОСТЬЮ, ВОЙНА под аллегорией МИРА и т. Д.

Если смотреть со стороны входа в церковь, аллегорические картины классифицируются следующим образом, начиная с левого ряда:

• I-PEACE, застенчивый ребенок, держащий вверх ветвь оливы; Война таится под распространением раздора – яблоком – и смертью – оружием.
• II – Очарование маленьких ангелов, НЕВИНОВНОСТЬ, держит голубя и букет лилий; из золотого сосуда вылезает смертоносный жерех. Монстр ставит под угрозу жизнь РАЗРУШЕННОЙ ЖЕНЩИНЫ.
• III – ТЕМПЕРАНС призывает страницу перестать наливать вино; но Чревоугодие опорожняет чашу за чашкой, не вздыхая о том, что она удовлетворена всем великолепным угощением, которое подает юноша.
• IV – СПРАВЕДЛИВОСТЬ предполагает исполнение наказания грешникам, которые падают в бездну в образе титанов.
• V – Обнимая якорь, почти не подозревая, что ее ждет корона, НАДЕЖДА удобно отдыхает на облаках, в то время как анти-тип, женщина, фигура ОТЧАЯНИЯ, совершает самоубийство, в результате утраты доверия к Богу.
• VI – Милосердие, не довольствуясь собственными младенцами, кормит даже детей своего соседа; Безразличие, олицетворяемое левитом, проходит мимо Бедного человека, который умирал по дороге в Иерихон.
• VII – В окружении своих эмблем, орла, быка, ангела и льва, символов четырех Евангелий, ТЕОЛОГИЯ проводит грандиозное собрание, на котором присутствуют св. Августин Гиппопотам, св. Фома, св. Иероним и Святой Ансельм Кентерберийский.
• VIII – ЦЕРКОВЬ покоится под руководством Божественного Духа, утешается таинствами и на основании иерархической власти; Она кажется наиболее подходящей как истинная и единственная невеста Христа.Некоторые ересиархи в нижней части теряются в запутанных ссорах.

Снова обращаясь к алтарю из вестибюля, мы видим картины справа, расположенные следующим образом:

• Я – СЕМЬЯ, развлекающаяся с ребенком и ягненком; у ее ног анти-тип, два термаганта в драке, изображают НЕНАВИСТЬ.

• II – НАКАЗАНИЕ бросает свой взгляд на помощь к небу, все время держа крест; но веселая пара, символ НЕЗАКОННЫХ УДОВОЛЬСТВИЙ, очень весело проводит время.
• III – Зеркало и змей, символы благоразумия,
окружают фигуру ХРАНИЛИЩ; Робоам, отвергающий совет престарелых, изображает НАМЕРЕНИЕ.

• IV – FORTITUDE уподобляется матроне, держащейся за массивный гранитный столб; умирающий Хели из 1-й Книги Царей представляет урожайный и еженедельный тип.

• V – Ее глаза затемнены нависающей вуалью, закрывающей ее голову, но ВЕРА верит, несмотря на тьму; АТЕИЗМ Вольтера и Дидро в образе отвратительной рептилии раздавливает до смерти несчастную жертву.
• VI – РЕЛИГИЯ отображает ее символы: ягненок и фимиам жертвы и молитвы; у ее ног ABEL и MELQUISEDECH, первый из которых предлагает ягненка, а второй хлеб и вино, предвещают будущую истинную РЕЛИГИЮ.
• VII – Тесное объятие души с Богом, МИСТИЧЕСКОЕ БОГОСЛОВИЕ, предмет верхней части этой картины, привлекает внимание святых Иоанна Креста и Бернара Клервоского, святых Терезы и святой Гертруды.
• VIII – ПОСЛЕДНИЕ ВЕЩИ: Небеса, награда за добрые дела, и АД, наказание за грех.

АПОТЕЗ СВЯТОГО ИМЕНИ. Небо, земля и ад собираются в грандиозном собрании, на котором показаны Святые Бога, в частности те, которые писали о «ЕГО СВЯТОМ ИМЕНИ»: среди апостолов – св. Петр, св. Павел и св. Иоанн; Святой Августин, Святой Ансельм и Святой Бонавентура с епископами; среди основателей – св. Игнатий и св. Бернар, помимо многих исповедников и девственниц. Во главе такого славного собрания стоят Пресвятая Дева Мария и Святой Иосиф. Два ангела показывают «всему сущему» чудо и Крест как неопровержимые доказательства победы Христа над всеми силами. Европа, Азия, Африка, Америка и Австралия приносят дары Иисусу. С правой стороны, адские муки убеждают проклятых в триумфе Иисуса в «Чье святое имя» они отказались от спасения.

ГЛАВНЫЙ АЛТАРЬ
Изготовлен из кедрового дерева. Святой Младенец Праги занимает главное место в центре, в то время как основатели бенедиктинского ордена, святые Бенедикт и св. Схоластика, занимают места справа и слева от главного изображения.

САНКТУАРНЫХ ПАНЕЛЕЙ восемь штук.Они представляют собой мастерскую демонстрацию цвета

над семью известными сценами детской жизни нашего Господа. Их расположение таково:

ЛЕВАЯ СТОРОНА –

† РОЖДЕСТВО I-Христа;
† II – ОБРЕЗАНИЕ Христа;
† III-СВЯТАЯ СЕМЬЯ НАЗАРЕТА;
† IV-Христос с ДОКТОРАМИ ЗАКОНА в Храме ИЕРУСАЛИМА.

ПРАВАЯ СТОРОНА –

† Я-МАГИ, ПОКЛОНЯЮЩИЕСЯ ИИСУСУ;
† ПРЕЗЕНТАЦИЯ И ОЧИЩЕНИЕ МАРИИ II-ХРИСТОСОМ;
† III-ПОЛЕТ в ЕГИПЕТ;
† IV-ОБЪЯВЛЕНИЕ.

ПУТЬ КРЕСТА

Завершая художественное усовершенствование этой церкви, 14 дополнительных картин, распределенных по сторонам главного прохода, посвящены некоторым инцидентам, отмечающим «КРЕСТНЫЙ ПУТЬ нашего Господа» от зала суда Пилата до горы. Голгофа и гробница.

% PDF-1.5 % 83 0 объект > эндобдж xref 83 82 0000000016 00000 н. 0000002275 00000 н. 0000002386 00000 н. 0000003076 00000 н. 0000003846 00000 н. 0000004585 00000 н. 0000004621 00000 н. 0000004732 00000 н. 0000004845 00000 н. 0000004928 00000 н. 0000005576 00000 н. 0000006246 00000 н. 0000006766 00000 н. 0000007369 00000 н. 0000008488 00000 н. 0000009677 00000 н. 0000009815 00000 н. 0000009841 00000 п. 0000010149 00000 п. 0000011301 00000 п. 0000011416 00000 п. 0000012277 00000 п. 0000013075 00000 п. 0000013644 00000 п. 0000014624 00000 п. 0000015757 00000 п. 0000018407 00000 п. 0000018477 00000 п. 0000018561 00000 п. 0000020131 00000 п. 0000020409 00000 п. 0000020585 00000 п. 0000025952 00000 п. 0000030317 00000 п. 0000030442 00000 п. 0000030473 00000 п. 0000030547 00000 п. 0000035812 00000 п. 0000036145 00000 п. 0000036211 00000 п. 0000036327 00000 п. 0000036358 00000 п. 0000036432 00000 п. 0000041611 00000 п. 0000041944 00000 п. 0000042010 00000 п. 0000042126 00000 п. 0000042157 00000 п. 0000042231 00000 п. 0000044139 00000 п. 0000044467 00000 п. 0000044533 00000 п. 0000044649 00000 п. 0000044723 00000 п. 0000045026 00000 п. 0000045100 00000 п. 0000045403 00000 п. 0000045477 00000 п. 0000045594 00000 п. 0000045894 00000 п. 0000049307 00000 п. 0000059308 00000 п. 0000059877 00000 п. 0000074394 00000 п. 0000079808 00000 п. 0000083203 00000 п. 0000096369 00000 п. 0000099996 00000 н. 0000107401 00000 п. 0000110570 00000 н. 0000123343 00000 п. 0000126738 00000 н. 0000128862 00000 н. 0000132152 00000 н. 0000178264 00000 н. 0000181582 00000 н. 0000189850 00000 н. 0000192131 00000 н. 0000200212 00000 н. 0000203617 00000 н. 0000219082 00000 н. 0000001936 00000 н. трейлер ] / Назад 529170 >> startxref 0 %% EOF 164 0 объект > поток hb“c“ 췉 AXX8 “1`”.0dbegdcja | P (Œ $ ϼ% ˁA45) g4f`l (F = 0 ۀ Qx վ 3 [4 nxWÈ6; FymP! X; @

.
