Фальцевые панели на фасад: Фасадные панели Кликфальц и Кликфальц Mini

Фасадные панели Кликфальц и Кликфальц Mini

О Фасадных панелях Кликфальц и Кликфальц Mini

Стильные и современные фасадные панели для зданий в стиле Hi-tech, Минимализм, Скандинавия.

Скрытый крепеж гарантирует герметичность.

Специальный клик-замок обеспечивает легкость соединения картин между собой.

Широкий выбор покрытий и цветовых решений позволит реализовать самые смелые дизайнерские решения.

Идеально подходит для административных зданий, а также сооружений, где предъявляются повышенные требования к пожарной безопасности.

Экологически чистый фасадный материал.

Одной из особенностей кровли, выполненной в панелях фальца, является возможное наличие волнистости на картинах.
Вызвана она специфичностью данного материала. Плоская поверхность картины не имеет достаточной жесткости, как следствие волнистость может проявляться из-за напряжения в металле, неровной обрешетки или температурных расширений.
Снизить эффект волнистости позволит металл с матовым полимерным покрытием.

Обращаем внимание, что эффект носит сугубо эстетический характер и не влияет на функциональную составляющую фальцевой кровли.

Технические характеристики

Ширина общая, мм	542
Ширина полезная, мм	510
Ширина общая Кликфальц mini, мм	340
Ширина полезная Кликфальц mini, мм	305
Высота гребня, мм	25
Минимальная длина картины, м	0,8
Максимальная длина картины, м	9

Инструкция по монтажу

Сертификаты на Кликфальц

Чертеж Кликфальц

Чертеж Кликфальц mini

Цены в интернет-магазине

Кликфальц Line Grand Line 0,45 Zn

Кликфальц Line Grand Line 0,5 Zn

Кликфальц Pro Gofr Grand Line 0,45 Zn

Кликфальц Pro Grand Line 0,45 Zn

Перейти в раздел
«Кликфальц Line»

Перейти

Кликфальц	Кликфальц Line	Кликфальц mini	Замок нижний
Замок верхний	Замок собранный	Замок собранный

Кликфальц Grand Line на кровле и фасаде – вид кровли сверху | Аэросъемка

Кликфальц Grand Line / Отзыв компании Smart Dom

как выглядит текстура, как выбрать, фото

Главная » Технологии

Содержание

1. Первое знакомство
2. Преимущества и недостатки
3. Используемые материалы
4. Конструктивные особенности
5. Как выполняется монтаж
6. Подводим итоги

Здравствуйте, дорогие друзья! Не уверен, что все из вас знают про такой материал как фальцевая кровля. А есть и те, кто плохо знаком с материалов, из-за чего относительно него сложилось не совсем правильное впечатление.

Давайте так. Я вам постараюсь подробно рассказать о том, что же такое фальцевая кровля и панели, какие виды существуют. Также поговорим о классификации, особенностях производства и о других нюансах.

А вы уже сделаете соответствующие выводы. Кто-то возможно решится на установку такой крыши. Другие же будут искать альтернативные варианты.

Первое знакомство

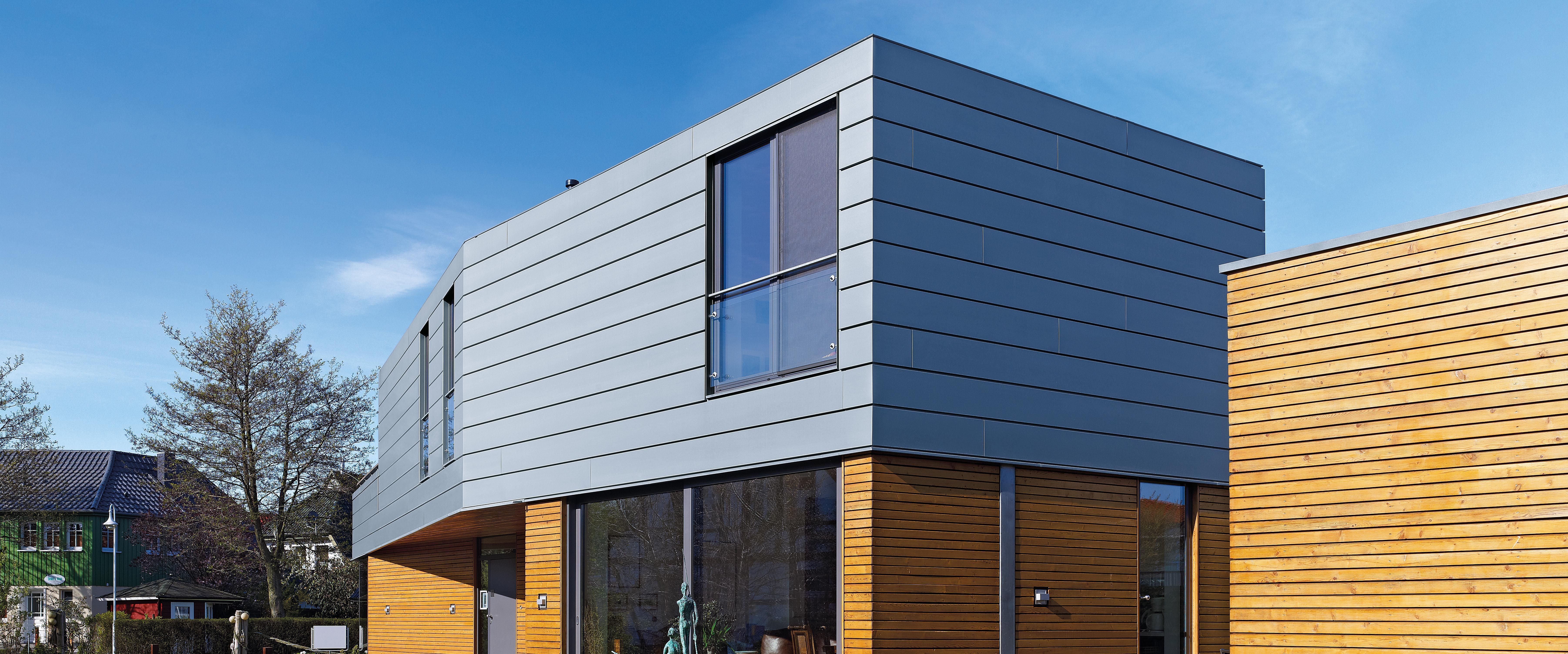

Все чаще можно увидеть, как укладывают фальцевые панели на фасад и на кровлю. Причин на то несколько. Это высокое качество, надежность, а также защита от внешних воздействий.

Интересно, что фальцевая кровля тесно связана с эпохой русского классицизма, проявляющегося в архитектуре. Потому довольно часто фальцевые панели используют с целью реконструкции исторических зданий.

Но фальцы также могут применяться и при новом строительстве. Преимущественно на кровлях скатного типа. Ведь достойных аналогов, способных сохранять высокую эффективность даже при наклоне крыши в 3 градуса, практически нет.

Фальцевой кровлей называют материал на основе металлических листов. Они соединяются между собой с помощью специальных элементов. Это отгибы кромок листов. Такой тип соединения и называется фальцем.

Чтобы вода не затекала в листы вдоль ската, здесь устанавливают стоячий фальц, а поперек ската применяют лежачие фальцы. Если уклон маленький, либо узел сложный, тогда используют двойной отгиб. Он же двойной фальц.

Фальцевая кровля представлена в обширном ассортименте. Вопреки распространенному мнению, это не только ряды от конька до карниза. Это еще и шашки, ромбики, чешуйка и пр. Фальцы способны имитировать плитку, сланец, а также черепицу.

Соединения выполняют г-фальцами, рейками, планками и пр. Это дает возможность получить прочное, но одновременное красивое и объемное соединение.

Красивая текстура фальцевой панели бесшовная выглядит элегантно и оригинально. Но важно понимать, что фальцевая кровля заслужила популярность не только за внешний вид. Ведь важное в кровельном покрытии — это высокий уровень защиты, герметичность и эффективность.

Чтобы понять, почему одни приветствуют дома с фальцевой кровлей, а другие побаиваются применять такой вариант, нужно взглянуть на сильные и слабые стороны решения.

К числу преимуществ можно отнести:

• материал обладает небольшой массой;
• одновременно жесткий и достаточно прочный;
• длительный срок службы;
• стойкость к возгораниям и пожарам;
• экологичность;
• монтажные работы можно проводить в любое время года;
• допускается установка на разреженную обрешетку и сплошную;
• отличные показатели герметичности;
• возможность создавать кровлю сложной конфигурации с разными доборными элементами;
• минимальное количество отходов, даже при наличии малых архитектурных форм и сложных элементов крыши;
• материал подлежит ремонту при необходимости;
• хорошие эксплуатационные показатели;
• почти не требует обслуживания;
• покрытие легкое в плане чистки и мойки;
• по такой кровле можно передвигаться, как и по кровельным сэндвич-панелям;
• широкий выбор расцветок и фактур;
• возможно установить любую кровельную сточную систему, пояски, колпаки, оконные и цокольные отливы.

Сделать водосток на крыше из фальцевых панелей не составит труда. Причем выполнен он может быть из тех же материалов, что обеспечит единство стиля и архитектурных решений.

Что же касается недостатков, то они такие:

• температурное расширение материала;
• способность конденсировать влагу;
• шумность;
• для монтажа лучше привлекать специалистов;
• довольно высокая стоимость работ;
• потребность в механическом воздействии на кровельное покрытие, из-за чего полимерный слой может пострадать.

Все эти недостатки частично или полностью можно нивелировать за счет соответствующих решений, а также грамотной организации кровельного пирога.

Потому объективно преимущества превосходят недостатки. Но выводы вы должны сделать сами.

Используемые материалы

Текстура и внешний вид может быть разный. Но важно больше не то, как выглядит материал, а из какого сырья он выполнен.

Современная фальцевая кровля изготавливается из листов и лент таких материалов:

• черный металл;
• оцинкованная сталь;
• нержавеющая сталь;
• медь;
• цикл;
• сплавы;
• сталь с полимерным покрытием.

Толщина металлических листов, из которых делается фальцевая кровля, составляет от 0,4 мм и выше.

Если это стальные листы, то толщину выбирают около 0,5-0,55 мм. Для меди оптимальным показателем считается толщина 0,6 мм.

Слишком большая толщина используется предельно аккуратно. Ведь в процессе отгиба и соединения могут образовываться микротрещины, которые негативно влияют на показатели прочности и долговечности кровельного покрытия.

В настоящие время оцинкованная сталь почти не используется при организации кровли. Ей на смену пришли листы с полимерным покрытием. Фактически будет лист с цинковым слоем, и сверху наносят полимерные составы. Это позволяет придать необходимый внешний вид, улучшить технические, а также эксплуатационные показатели.

Полимерное покрытие также бывает разным. Более доступным, но достаточно качественным считается полиэстер или полиэфир. Если требуется максимальная долговечность, а также надежность, тогда выбирают полиуретан.

Конструктивные особенности

Фальцевая кровля монтируется с помощью пластин, которые называются кляммерами. Их крепят в фальцы, надежно фиксируя материал, а также параллельно избегая открытого повреждения. Добиться того же эффекта при использовании на крыше профнастила или металлочерепицы не получится.

Если правильно выполнить монтаж, тогда на крыше не будет видно гвоздей и саморезов. Исключением могут выступать отделочные детали.

Помимо отсутствующих сквозных креплений, у грамотно организованной фальцевой кровли нет видимых размеров материала, а также соединений в нахлест.

Если уклон кровли составляет меньше 7 градусов, тогда на участках с возможным образованием наледи рекомендуется дополнительно герметизировать фальцы.

Еще одной особенностью фальцевой кровли является то, что желоб системы водостока можно организовать на кровле. Такой желоб называется настенным. За счет этого удается обеспечить дом организованным водостоком, без использования подвесных желобов. А это крайне актуально для городских построек, где обслуживать подвесную сточную систему сложно. Плюс она создает дополнительную угрозу для людей, проходящих под кровлей. Дополнительно настенные желоба еще и выполняют функции снегозадержателя, что также очень важно.

Как выполняется монтаж

Тут придется вас расстроить. Без помощи профессионального кровельщика установить фальцы не получится. Тут нужен опыт, знания, а также специальный набор инструментов.

За счет современных технологий можно обойтись без лежачих, а также горизонтальных фальцев. Тем самым заметно повышается герметичность конструкции на крыше.

Для новичков, которые хотят своими руками выполнить работу, придумали самозащелкивающиеся фальцы. Они же клик-фальцы. Такой материал требует меньшего опыта, а также небольшого набора инструментов. Недостаток в том, что соединение не получается полностью герметичным, в сравнении с двойным стоячим фальцем. Потому технология клик-фальца имеет ограниченную сферу применения.

Подводим итоги

Учитывая климатические особенности большинства регионов нашей страны, то тут именно металл будет оптимальным выбором в качестве кровли.

В сравнении с металлочерепицей, фальцы выигрывают по герметичности, возможности обслуживать и передвигаться по крыше. Также фальцы пригодны к ремонту, а также обладают увеличенным сроком службы.

Но металлочерепица предпочтительнее по скорости монтажа, простоте, а также стоимости. Проблема еще в том, что в России пока не так много специалистов, профессионально умеющих работать с фальцевой кровлей. Это ограничивает широкое распространение материала.

Сталкивались ли вы с фальцевой кровлей? Что можете сказать о ней? Металлочерепица лучше или хуже?

Жду ваших ответов, а также интересных историй из личного опыта.

На этом все. Спасибо за внимание!

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!

Ваша оценка очень важна!

( 1 оценка, среднее 5 из 5 )

Поделитесь с друзьями

3K Динамические фасадные системы – Сдвижные и складные панели

Фасадные панели – это одна из систем защиты нового поколения от солнца и неблагоприятных погодных условий.

Системы фасадных панелей придают эстетическую и визуальную красоту вашим зданиям и фасадам.

Возможны все варианты цвета Ral 7015, Eloxal, Wood Film и Natural Wood Transfer Transfer.

О НАС ?

3K Hareketli Cephe Sistemleri Sanayi ve Ticaret Limited Şirketi предлагает альтернативные и современные фасадные решения, добавляя новые зоны комфорта и визуальную красоту в ваше здание с помощью своей опытной команды, раздвижных, складных, ручных и моторизованных динамических фасадных панелей.

devamını oku

3K Hareketli Cephe Sistemleri предлагает лучший сервис и продукцию высочайшего качества в соответствии с международными стандартами и нормами, а ее глобальный клиентский портфель расширяется день за днем ​​в соответствии со своими целями.

Наш отдел исследований и разработок постоянно обновляется, работая над разработкой технологий и продуктов, эффективным использованием ресурсов, устойчивостью и развитием процессов.

Наша профессиональная команда стремится к совершенству в области дизайна и применения, способных реализовать современные и инновационные идеи, которые будут выдвигаться как нашими клиентами, так и нашей компанией.

Как 3K Hareketli Cephe Sistemleri, мы знаем, что надежность и признание компании означают обеспечение высочайшего уровня качества послепродажного обслуживания и способность реагировать на потребности наших клиентов в оптимальные сроки.

НАШИ ПАРТНЕРЫ ПО РЕШЕНИЯМ

On This Road

3K Hareketli Cephe Sistemleri предоставляет вам инженерные и проектные услуги на всех этапах от проектирования до производства и от производства до сборки со своим техническим персоналом, состоящим из опытных архитекторов и инженеров, и через компании нашей группы Altaş Алюминий Ималат Сан. Ве Тик. КАК. и Mapsis Metal San. Ве Тик. КАК.

Как 3K Cephe Sistemleri, мы считаем, что наш опытный персонал, понимание качества продукции, ориентированный на решение принцип работы, своевременная доставка и ценовое преимущество могут повысить ценность вашей компании.

РАЗДВИЖНАЯ И СКЛАДНАЯ ПАНЕЛЬ

Ассортимент нашей продукции

Системы сдвижных панелей с ручным приводом
Системы складных панелей с ручным приводом
Системы с ручным приводом, открывающиеся наружу
Системы с неподвижными панелями 9 0040 Список принадлежностей / Профили панелей

Мы ждем

, чтобы вы увидели наш

проект и предложения по решению.

Гавайские пассаты Inspire, складной алюминий…

Особенности

Автор Кристофер Бринкерхофф Ассоциированный редактор Опубликовано 01 февраля 2022 г.

Фото: Kamil Schuetz Photography

Паттерны пассатов вдохновили на создание складчатого металлического фасада, выступающего из гаража в Гонолулу. Гараж является частью многофункционального высотного здания Ae’o Tower.

Что касается дизайна башни и гаража, Дэвид Миллер, AIA, заместитель директора Bohlin Cywinski Jackson (BCJ) Architects в Сиэтле, говорит: ветры, поверхности отслаиваются от массы здания как физическое проявление энергии профессий, защищая обитателей с подветренной стороны к видам Макай (океан). Дизайн Ae’o вдохновлен богатой и разнообразной историей района Какаако и прославляет идею потока. Эта концепция вдохновила форму здания, в том числе фасадную экранную подиумную парковку».

Гараж занимает весь подиум проекта. Сложенный алюминиевый фасад разрушает масштаб семиэтажного гаража площадью 580 000 квадратных футов. «Металлический экран был разработан, чтобы обеспечить детализацию в человеческом масштабе и интерес, чтобы уменьшить в противном случае огромный масштаб парковочного компонента проекта», — говорит Миллер.

Чтобы разработать шаблоны, Миллер объясняет: «Форма была создана путем наложения схемы гавайских пассатов на рисунок фасада парковки. Различные линии карты были выбраны в качестве приподнятых областей экрана для создания визуальной композиции».

Гараж является частью многофункционального высотного здания Ae’o Tower. Фото: Андреа Брицци

Чтобы спроектировать фасад гаража, дизайнерам нужно было найти баланс между созданием форм, имитирующих узоры пассатов, и экономичным процессом строительства, чтобы он соответствовал бюджету.

Майкл Хендерсон, архитектор проекта в BCJ Architects, говорит: «Размеры панелей и количество форм были ограничены, чтобы уложиться в бюджет и гарантировать, что формы можно легко формировать без сложной геометрии.

Мы использовали параметрический скрипт в нашей программе проектирования Revit для создания линий ветра с помощью меню предопределенных форм панелей. Затем было разработано несколько цифровых и физических моделей, чтобы подтвердить концепцию и уточнить окончательный дизайн».

Большинство перфорированных алюминиевых панелей плоские. Для складных панелей были изготовлены специальные профили. Дэвид Киллиан, вице-президент компании NorthClad Rainscreen Solutions из Эверетта, штат Вашингтон, говорит: «Существует около 45 пользовательских профилей, используемых снова и снова. Около 70% панелей имеют плоский профиль».

Компания NorthClad производила панели на нескольких машинах. «И плоские, и угловые панели были созданы на станке с ЧПУ, — говорит Киллиан. «Формы были вырезаны, а отверстия пробиты. После этого плоские панели отправляются на станок для гибки панелей с ЧПУ. Здесь верхний и нижний фланцы были сформированы, чтобы панель оставалась ребристой. Наклонные панели отправились на тормозной пресс с ЧПУ.

На тормозе каждый угол каждой панели был согнут, и к панелям были прикреплены торцевые заглушки».

Схема типичных ветров вокруг Гавайских островов была использована для разработки конструкции складного алюминиевого фасада. Изображение предоставлено Bohlin Cywinski Jackson Architects

Для завершения фасада компания Northshore Exteriors Inc., Гонолулу, модифицировала некоторые панели и изготовила накладки и отделку. Northshore установила 80 000 квадратных футов дизайнерской серии NorthClad из перфорированного алюминия толщиной 0,125 дюйма. Большинство панелей покрыты экструзионным фторполимерным покрытием Duranar Sunstorm компании PPG Industries Inc. из Питтсбурга цвета Cashmere Pearl. Кроме того, использовались панели NorthClad с покрытием Duranar в неоновом красном цвете и окрашенная алюминиевая система стоек для поддержки панелей.

Перфорация панелей соответствует функциональным и эстетическим требованиям. «Гараж проектировался под открытым небом без механической вентиляции; поэтому процент перфорации панели был тщательно разработан, чтобы обеспечить естественную вентиляцию», — объясняет Миллер. «Перфорация также придает экрану разный характер днем ​​и ночью. Днем гараж кажется более солидным, так как он освещен снаружи. Ночью части гаража становятся более прозрачными, поскольку он светится изнутри, показывая его утилитарное назначение».

Помимо перфорированных панелей внешний вид фасада меняет движение транспорта в гараже. «Вырезание пространства в углах первого этажа здания создает места для сбора сообщества и входы в здание, в то время как вихри становятся видимыми при движении транспортных средств по пандусам», — добавляет Миллер.

Кроме того, озелененные террасы образуют переход между гаражом и уровнем улицы и сообщают, где расположены входы. «Подиум дополнительно активируется засаженными растениями террасами, которые намекают на пышную растительность вдоль хребта Коолау и заполняют пустоты, закрывая парковку», — объясняет Миллер. «Озелененные террасы визуально соединяют яркие и живые элементы и привлекают внимание вдоль фасада, обозначая места входа и сбора на уровне улицы».
