Фасадная штукатурка – калькулятор расхода, технология монтажа, техническая документация

Фасадные элементы были востребованы на протяжении веков. Не утратили они своей актуальности и сегодня. Различные архитектурные решения, использующиеся дизайнерами и архитекторами в оформлении фасада здания, несут в себе практические и защитные функции, а также определяют стиль постройки, подчеркивают её привлекательность и эстетику. С их помощью можно легко превратить обычный дом в роскошную усадьбу. Это является главной причиной внедрения архитектурных элементов здания в рабочий проект.

Деталей фасада существует очень много, поэтому перед дизайнерами и архитекторами стоит нелёгкая задача. Создание гармоничного образа здания достигается благодаря удачному сочетанию нескольких видов архитектурных элементов.

Фасадное декорирование известно с самых древних времен. В ходе развития человеческой цивилизации видоизменялись и архитектурные элементы. Ниже мы поговорим о них, о тех деталях, которые придают дому уникальность и неповторимый стиль.

Детали, украшающие внешние стены здания, влияют на впечатление, которое они же и создают. Архитектурные элементы являются главными отличительными признаками того или иного стиля. Но при этом так легко запутаться в огромном разнообразии названий архитектурных элементов отделки фасада. Знание, хотя бы основных из них, поможет разобраться что есть что и общаться с подрядчиками на одном языке. Итак…

Балясины. Представляют собой ряд фигурных столбиков и являются одними из ключевых элементов классического стиля, однако им не ограничивается их применение. Балясины можно встретить в оформлении фасадов домов в стиле от хай-тек до минимализма и барокко. Традиционно они изготавливаются из искусственного камня, чем выгодно подчеркивают архитектурный стиль строения, предают фасаду особую роскошь и торжественную атмосферу

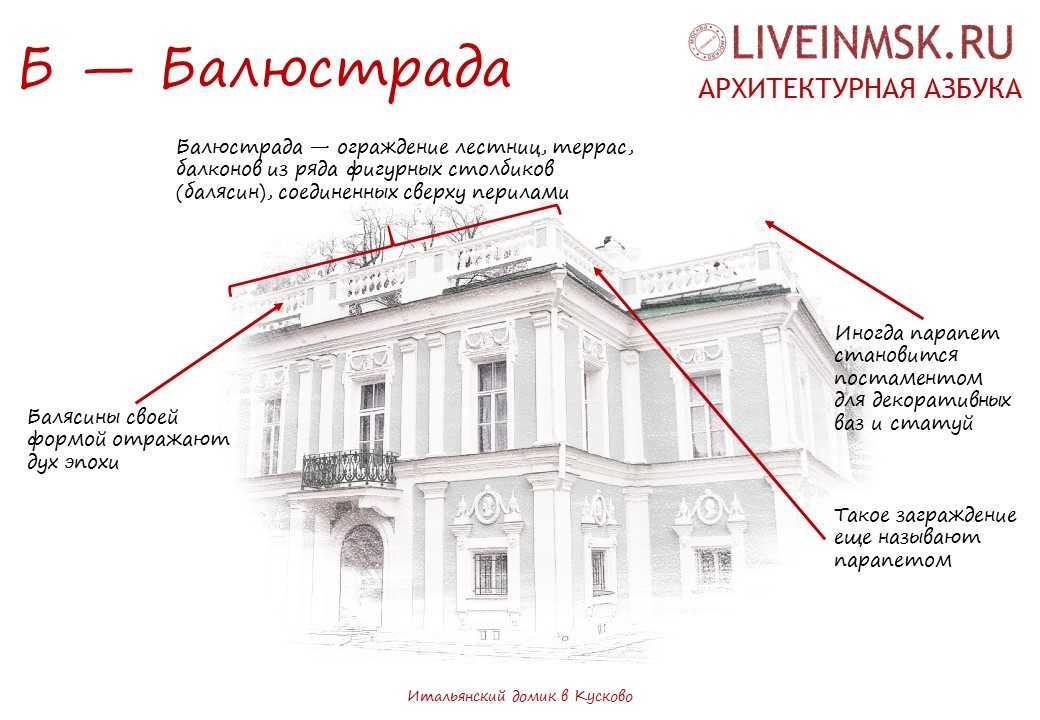

Балюстрада. Ряд балясин, соединённых сверху перилами, играющий роль невысокого ограждения для лестничных маршей, террас или балконов.

Традиционным для изготовления балюстрад является гипс или камень. Однако иногда его делают из дерева, бетона или же из современного популярного материала – полиуретана.

Пилястр. Основополагающий декоративный элемент фасадной отделки здания. Представляет собой вертикальный выступ (столб) в виде колонны в форме прямоугольника или полукруга. Основная часть пилястра – капитель – лепной элемент, располагающийся в верхней его части. Пилястр дарит зданию торжественность и завершенность. Данные элементы отличались высокой стоимостью, поскольку при их изготовлении использовали камень, гипс, бетон, реже дерево. Удешевить процесс и существенно уменьшить вес конструкции представилось возможным благодаря появлению пенополистирола.

Капитель. «Голова» колонны или пилястры. Сегодня капитель традиционно делают из пенопласта, что удешевляет оформление фасада здания и вес декоративной отделки в общем. Капители бывают готическими, романскими, ионическими, коринфскими, композитными, но в любом случае четко определяют стиль.

Абака. Представляет собой простейшую форму архитектурного элемента. Абакой называют обычно верхнюю квадратную плиту капители, колонны или пилястры. Она может быть украшена резьбой по краю, иметь вогнутую форму, срезанные углы, или полностью сложный профиль.

Атлант. Иногда его ещё называют атлас или Теламон. Это скульптура в виде мужчины, которая выполняет декоративную функцию. Или же практическую: для поддержания перекрытия здания, карнизов, балкона. Атлант может использоваться вместо колонны или пилястры. Материалом для изготовления может служить камень, гипс, дерево, бетон.

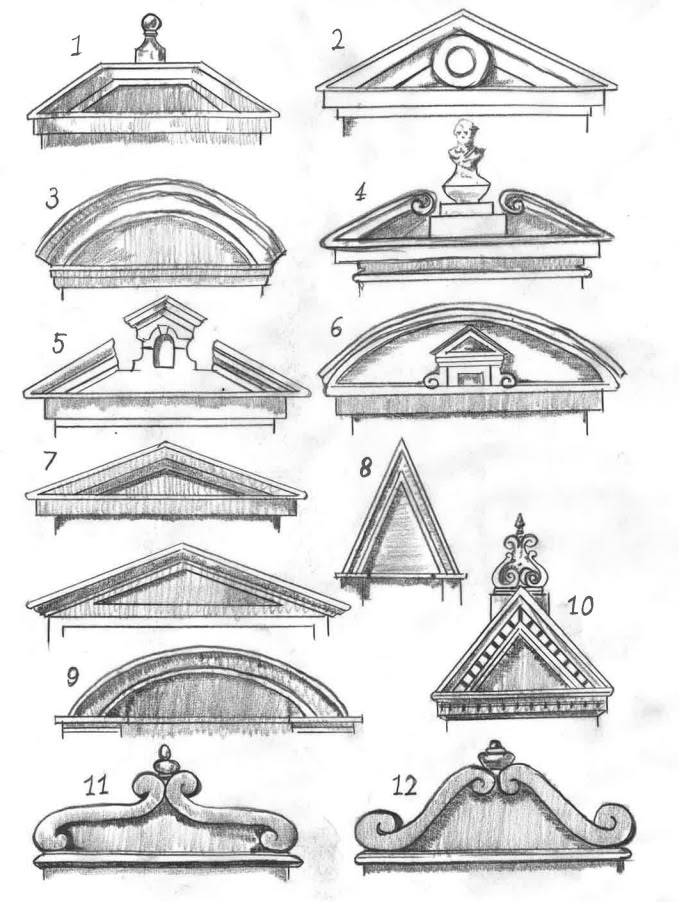

Фронтон. Завершающий элемент декора фасада, ограниченный с боков двумя скатами крыши и карнизом в качестве основания. Фронтоном декорируется также портик или колоннада.

Рустика. В архитектурной терминологии «руст» означает камень или разделительную полосу. Это отражает сущность данного декоративного элемента. Рустик представляет собой облицовку фасада прямоугольными плотно подогнанными друг другу камнями, края которых выделяются неширокой гладкой полосой. Декорирование рустиком призвано создавать впечатление мощного массивного прочного здания. Сегодня элемент используется в декоративном оформлении углов зданий, стыков стен, фундамента.

Портик. Полуоткрытое помещение или галерея, перекрытие/крышу которого поддерживают колонны. Как правило, портик открыт с одной стороны, с противоположной он ограничен стеной с окнами или дверьми или же полностью глухой стеной. Между колоннами могут быть перекинуты арки. Данные элементы бывают плоскими, пилястровыми или в антах и выгодно подчёркивают стилевое решение фасада здания и статус его владельцев. Благодаря современным технологиям отдельные элементы портиков производятся из пенопласта с металлическими поддерживающими стержнями/основами.

Колоннада. Ряд колонн, объединённых в одну цельную композицию горизонтальным перекрытием. Колоннаду можно встретить в виде портиков, галерей, примыкающих к строению. Визуально они соединяют здание с окружающей природой или придомовой территорией

Молдинг. Элемент, придающий фасаду изюминку: представляет собой декоративную архитектурную деталь в виде накладной выпуклой планки. Обычно его используют для декора стен, дверных и оконных проемов, арок. Благодаря молдингу достигается выразительность завершенность и аккуратность фасада здания. Изготавливают декоративный элемент из пенополистирола, гипса, бетона, реже дерева или мраморного камня.

Аркада. Представляет собой несколькоидентичных друг другу арок, как по форме, так и по размеру, которые опираются на столбы/колонны. Таким образом, формируется открытая галерея вдоль стены здания и уменьшается нагрузка стены на опоры. Архитекторы внедряют арки там, где требуется выдерживать большие нагрузки: для поддержки крыши или антаблемента.

Каннелюра. Вертикально или горизонтально направленный желоб на колонне или пилястре. Их может быть несколько расположенных плотно друг к другу или через определенное расстояние.

Кариатида. Еще один интересный элемент по типу атланта, но на этот раз представляющий собой статую одетой женщины. Их чаще всего используют в качестве поддерживающего звена под антаблемент. Использование каменных изваяний известно еще со времен античной архитектуры. Первыми стали использовать кариатиды древнегреческие зодчие как колонну или пилястру.

Антаблемент. Наверное, важнейший архитектурный элемент – верхняя часть архитектурного ордера или балочное перекрытие пролёта, завершение стены. Он бывает неполным или облегчённым в зависимости от того все ли составляющие части присутствуют в нём: архитрав, фриз и карниз. Исторически происходит данный элемент от деревянных балочных перекрытий, которым сегодня на смену пришли каменные или гипсовые детали.

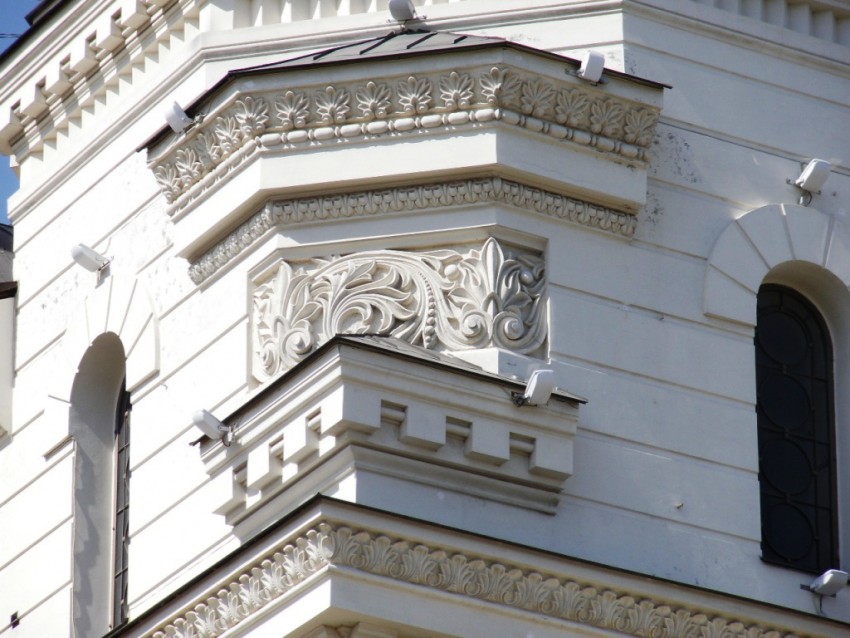

Фриз. Композиционный декоративный элемент, представляющий собой горизонтальную полосу, шов или ленту.

Фризом также называют горизонтально ориентированную часть антаблемента. Фриз может быть пустым или заполненным сплошной лентой скульптурных, декоративных и живописных изображений. Особенно выигрышно смотрится эта «зажатая» часть, декорированная пышным орнаментом.

Карниз. Выступающая часть стены, грань кровли. Элемент визуально разделяет крышу и стены здания или делит горизонтально плоскость стен параллельно поверхности земли. Если карниз находится в нише, имеет небольшие размеры, треугольную, овальную или полукруглую форму, то, как правило, его называют сандриком. Основой карниза служит выступающая плита. Карнизы могут быть междуэтажными или венчающими.

Архитрав (эпистелион). Представляет собой прямолинейную балочную перекладину, что может перекрывать пространство между колоннами, оконными и дверными проёмами. Архитравом также могут называть нижнюю части антаблемента: балку, опирающуюся на капители колонны. Элементы могут быть простыми, гладкими или разделенными на 3 части.

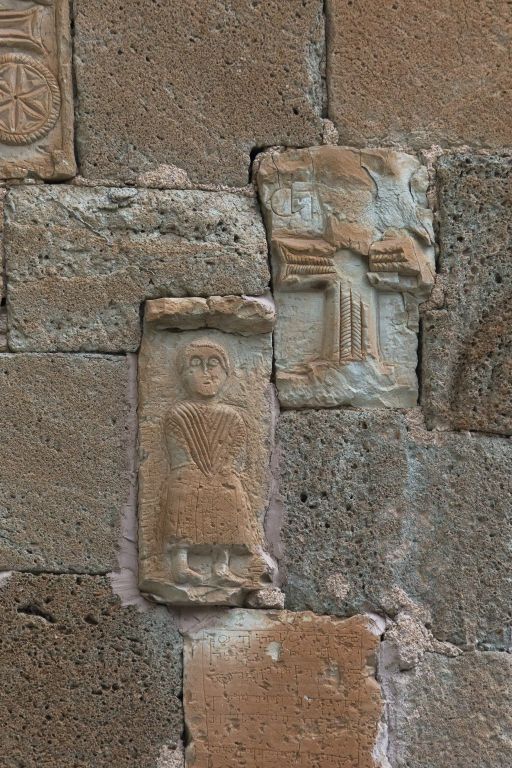

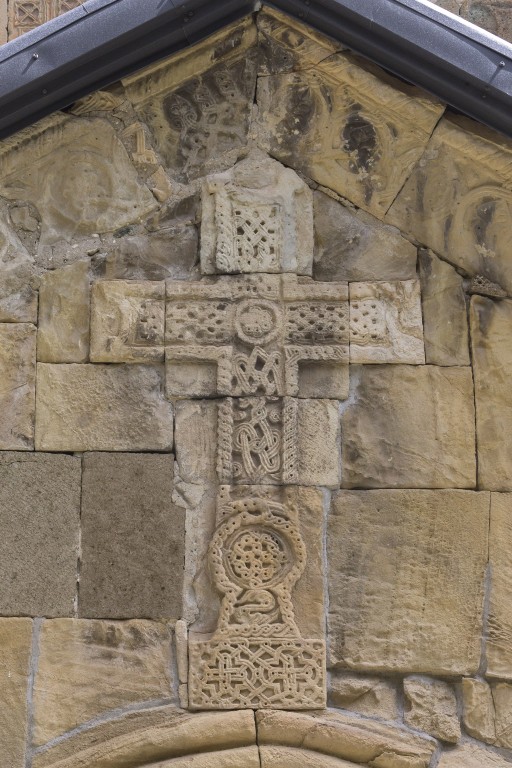

Барельеф. Один из самых интересных элементов архитектурной постройки, представляющее собой скульптурное изображение, выступающее над плоскостью стены до 50% своего объёма. Здание определённо привлечёт внимание любопытных «зевак», туристов и фотографов, если на его стене, в его нишах, на фронтонах или сводах расположить сюжетный барельеф.

Горельеф. Скульптурная композиция, возвышающаяся над плоскостью стены на более, чем 50% своего объёма. Иногда элементы горельефа совсем отделены от плоскости. Как и барельеф, горельеф раньше делали из камня, затем гипса, артбетона. Сегодня на фасад уменьшают нагрузку всеми возможными способами, и скульптурные композиции изготавливают всё чаще из пенопласта или подобных ему легких материалов.

Работа с элементами благоустройства и малыми архитектурными формами имеет определённую специфику, и доверять её необходимо профессионалам архитектурного дела. Довольно легко переборщить с декоративными элементами или ошибочно совместить части антаблемента разных ордеров, что в дизайнерском деле является грубейшей ошибкой.

Но особенно это касается выбора строительных материалов, коими рынок буквально переполнен. Гипс, камень, его искусственные аналоги, бетон и его разновидности: каждый из этих материалов может быть использован для того или иного архитектурного элемента фасада здания. Однако только учёт особенностей каждого из них гарантирует не только красивый, но и качественный декор.

Архитектурные элементы фасадов зданий, современные варианты отделки

В архитектуре фасад – один из важнейших внешних элементов здания. Он задает стиль и определяет дизайн всей конструкции. Его проектирование включает выбор и описание типа (мокрый, сухой), типа облицовки, утеплителя.

Фасад является декоративным элементом здания, но следует также отметить роль, которую он играет в снижении энергопотребления, улучшении естественного освещения и обеспечения вентиляции.

«Бетонные джунгли» окружают нас повсеместно, и теперь архитекторам нужно искать более целостную стратегию, когда дело доходит до проектирования фасадов. За последние пару лет фасадная инженерия приобрела большое значение и популярность, все больше проектных организаций теперь включают систему облицовки в свой дизайн-проект. Правильная конструкция фасадных систем чрезвычайно важна: она определяет освещение, отопление и вентиляцию, ветрозащитные функции.

Хотя есть много факторов, которые учитывают при проектировании, одним из самых важных является выбор материала. Решение должно быть принято с учетом ряда факторов, таких как:

защита от воды;
энергоэффективность;
эстетика: цвет, текстура;
экологичность;
долговечность;
противопожарные свойства;
стоимость.

Архитектурные элементы

Архитектурная композиция фасадов состоит из форм, деталей, материалов, текстур и отделки. Характер и дизайнерскую тему здания, а также его технические характеристики определяют следующие элементы:

Элементы облицовки: включают карнизы, наличники, оконные и дверные проемы.
Декоративные детали – это характерные черты, которые подчеркивают эстетику и придают ему стилистический характер. Детали фасадов могут иметь отношение к архитектурному стилю: модерн, постмодерн, классика, готика и так далее. Например, колонны, белясины.
Облицовка – материалы, используемые в строительстве фасадных систем. Варианты: кирпичная кладка, металл, стекло, штукатурка, фиброцемент, плитка из камня.
Состав архитектурных деталей: дерево, металл, керамика, бетон, композиты, камень искусственный или натуральный, пластик и другие.
Фактура – это показатель гладкости, мягкости, шероховатости поверхности или структурный характер твердого объекта или гранулированного материала. Узор на стенах также можно рассматривать как фактуру.

Стиль здания определяют дизайн, форма, расположение архитектурных конструктивных элементов: окон, куполов, колонн, дверей, карнизов.

Окна и двери могут занимать большую площадь по сравнению с другими элементами. Простые минималистичные окна могут добавить привлекательности фасаду, а расположение окон и дверей влияет на итоговый результат строительства.

Хорошо спроектированная облицовка должна соответствовать архитектурному характеру. При планировании освещения необходимо заранее выбрать элементы, к которым нужно привлечь внимание. Мигающий, пульсирующий свет привлекает внимание к окнам, дверям, деталям отделки.

Варианты отделки

Этап проектирования – это лучшее время для подбора материалов и техник архитектурной отделки.

Цвета и эстетика должны гармонировать с окружающей средой и соседними зданиями, в то же время важно принимать во внимание предпочтения владельцев. Отделочный материал должен играть роль защитного слоя, обеспечивая теплозащиту, оптимальную влажность и акустическую изоляцию.

Отделка зависит от типа фасадной системы. Есть два варианта – мокрые вентилируемые фасады. Мокрый состоит из утеплителя, армирующего слоя и финишной отделки: декоративной, фактурной, цементной штукатурки.

Второй вариант, вентилируемые или навесные системы, представляют собой многослойные конструкции. В их случае облицовку закрепляют на стену с помощью специальных креплений.

Пожарная безопасность

Архитектура фасадов должна соответствовать правилам пожарной безопасности. При устройстве конструкций должны использоваться негорючие материалы отделки, утеплителя (например, минеральная вата IZOVER в составе систем ELLKON).

Важно, чтобы утеплитель в системе не требовал наличия ветрозащитной мембраны, при ее использовании необходимо предусмотреть противопожарные рассечки. Это элементы, которые препятствуют распространению огня в случае возгорания.

Фасадные системы

Современные фасады представляют собой комплексные, часто многослойные системы, которые не только определяют дизайн, но и утепляют здание, защищают его от воздействий.

Разновидности таких систем:

многослойные из сэндвич-панелей;
стеклянные светопрозрачные;
мокрые;
слоистая каменная кладка;
НВФ.

Материалы для отделки фасадов

Декоративная штукатурка – самый популярный и простой вид отделки. Используется в фасаде мокрого типа. Штукатурка доступна в многих оттенках, водо- и паронепроницаема, обеспечивает отличную тепловую и акустическую изоляцию. Однако оштукатуренные фасады необходимо регулярно освежать: на поверхности появляются пятна, оттенок выцветает, со временем материал отшелушивается.

Камень – самый надежный и прочный материал отделки.

Поскольку натуральный камень довольно дорогой, часто его используют для украшения только частей фасада. Искусственный камень используется в качестве основного в фасаде (покрывает большую площадь), что помогает снизить расходы и нагрузку на стены.

Кирпич – еще один популярный вариант. играет важную роль в перечне отделочных материалов. Конечно, лицевой кирпич отличается от общего строительного кирпича, так как он разрабатывается с учетом различных свойств.

Керамическая фасадная плитка – еще один популярный вариант отделки. Материал известен своей большой стойкостью и декоративными качествами.

Стекло обычно используется для офисных и торговых зданий или торговых центров. Бытовое применение возможно в творческих проектах с необычной архитектурой.

Популярные варианты отделки вентфасадов: панели из металла, композитных материалов, керамическая или каменная плитка. Например, в системах ELLKON используется уникальная плитка на основе мраморной крошки на цементном вяжущем. Материал имеет уникальную фактуру натурального камня, обладает влагоотталкивающими свойствами. Такую плитку можно использовать в классической, неоклассической и современной архитектуре.

Фасад здания и его архитектурные элементы в Москве

Фасад здания – это его лицо. Сегодня ему уделяется намного меньше внимания. Большинство современных фасадов практически не имеют архитектурных деталей. В них преобладают выраженные плоские поверхности, сплошное остекление или простые оконные проёмы. Сегодня здания всё чаще украшают рекламные вывески, но раньше архитектурная работа не была закончена, если здание не снабжалось большим количеством архитектурных деталей. Его фасад формировался путём совмещения плоских и рельефный поверхностей, использовался сложный ритм конструкций и декоративных элементов. Особенно это верно для крупных городов таких как Москва или Санкт-Петербург. Поэтому при размещении вывесок на старых зданиях надо обращать внимание на фасад и его элементы, учитывать архитектурные детали, стараться чтобы размещение рекламы сочеталось с ними. Основные архитектурные детали описаны ниже:

Арка

Арками называют элементы декора, создающего архитектурный ритм на фасаде. Ими обрамляются окна, входные группы, двери.

Замковый камень (замок)

Небольшой клинчатый камень, который располагается на вершине («замыкает») свода окна, арки или портала. Зачастую он выступает из плоскости того архитектурного элемента в котором установлен, что делает его весьма заметным. Если замковый камень состоит из нескольких частей, то его называют веерным замком или веером. Часто такой камень имеет орнаментальную обработку. Раньше он мог изображать герб семьи. Сейчас чаще встречаются камни которые изображают головы животных или растения.

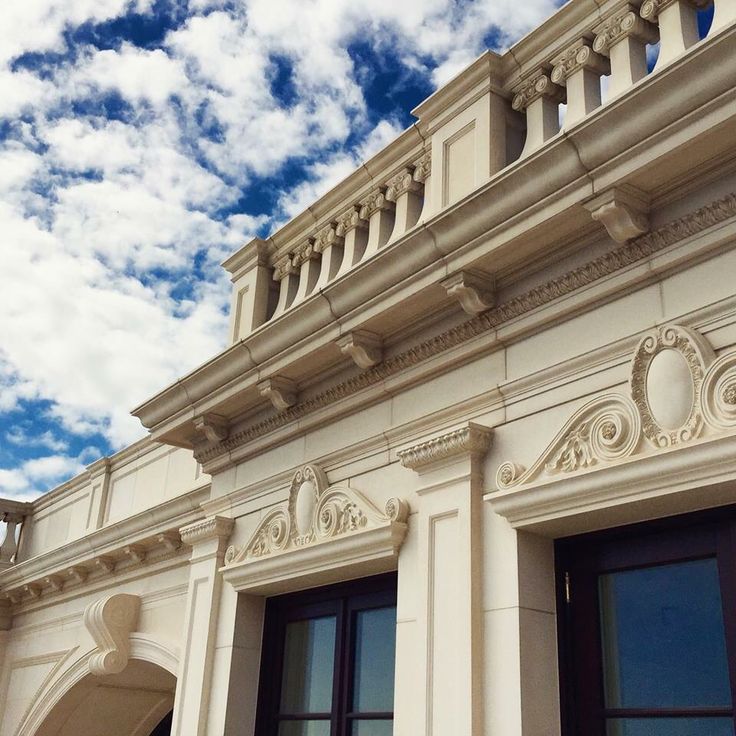

Балюстрада (балясины)

Балясина – древнегреческое слово, которое означает цветок граната. Они используются для оформления балконов, террас или лоджий. Это небольшой столбик, напоминающий по форме миниатюрную колонну. Их функциональное значение – поддержка перил. Ограждение состоящие из балясин называется балюстрада.

Карниз

Это горизонтальный выступ основная функция которого – поддержка крыши, а также защита стены от влаги. В зависимости от расположения различают – верхний, промежуточный и оконный карнизы. Верхний обозначает высоту стен, промежуточный – подчёркивает геометрию здания, оконный – защищает окна от осадков.

Колонна

Колонна это столб, как правило, цилиндрической формы. Это, пожалуй, один из самых древних архитектурных элементов. Его основная функция – обеспечение опоры для арок или других выступающих архитектурных элементов. Сейчас колонны выполняют по большей части лишь декоративную функцию.

Медальон

Представляет собой орнамент, рельеф или изображение заключенное в круглую либо овальную оправу. Чаще используется для внутренней отделки, но и на фасадах его можно увидеть.

Наличник

Это украшение оконного проёма. Зачастую наличник состоит из нескольких рельефов установленных по границам оконного проёма.

Ниша

Небольшое углубление в стене здания. Может служить как самостоятельная архитектурная деталь, но куда чаще используется для установки статуй или ваз.

Пилястра, пилястр

Представляет собой вертикальный, прямоугольный выступ на поверхности стены, сохраняя пропорции колонны. Раньше они применялись для укрепления стен, но сейчас они куда чаще используются для деления стены на зоны. Поэтому на фасаде здания чаще расположены целые ряды пилястр, равноудаленные друг от друга.

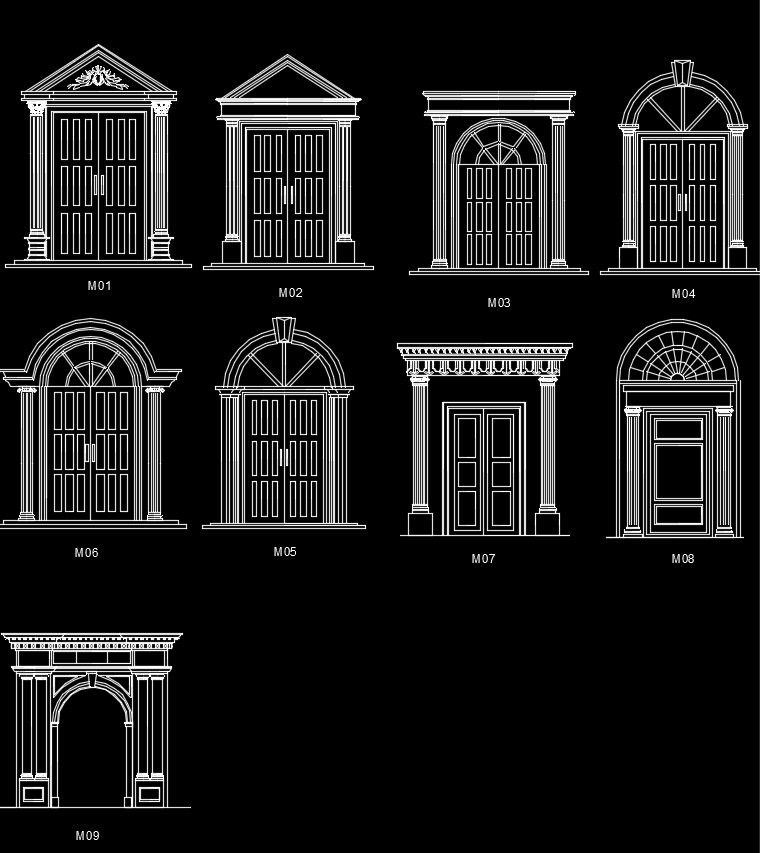

Портал

Оформленный архитектурными элементами вход в здание. Наиболее распространены арочные (перспективные) порталы.

Раскреповка

Архитектурный приём при котором отрезок стены выступает вперед или назад по всей длине здания. Таким образом, здание делиться на несколько частей, и фасад выглядит куда более выразительным. Если на фасаде выступает только одна часть здания (центральная), то такой приём называют ризалитом.

Руст, рустовка

Рустом называют камень используемый при облицовке здания, лицевая поверхность которого остаётся не отесанной или выпуклой. Располагают их чаще всего по углам здания или вдоль фасада. Они придают фасаду более фундаментальный вид и добавляют светотени.

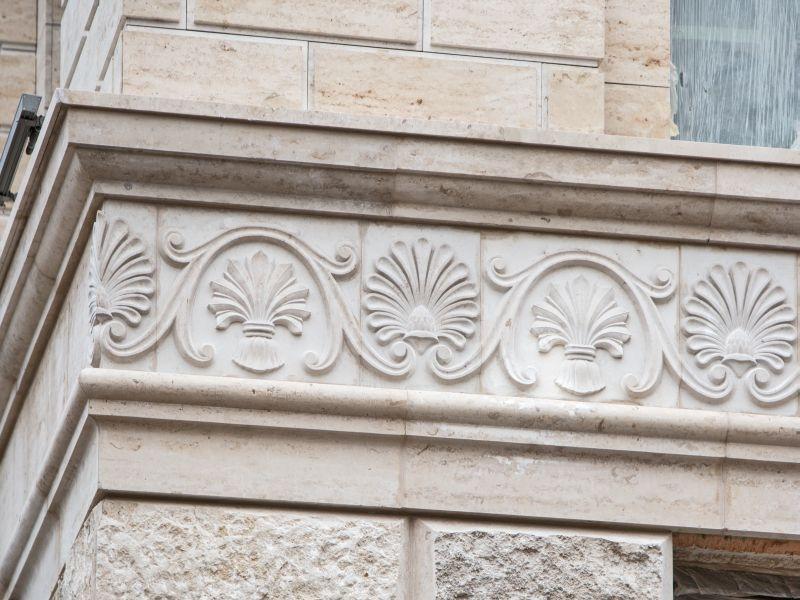

Фриз

Декоративная деталь фасада, приставляющая собой горизонтальную полосу, которая обрамляет верхнюю часть здания. Он может быть гладким или украшен небольшими скульптурными рельефами.

Фасад со стилобатом

Стилобатом называют часть здания, которая объединяет один или несколько первых этажей, и играет роль пьедестала. Стилобат может быть местом для размещения различных функциональных помещений (магазины, парковка), так и не иметь никакого функционального предназначения. Стилобат выделяется относительно основного здания при помощи различных архитектурных приёмов или материалов отделки.

Входная группа

Входной группой называют комплекс различных архитектурных или технических элементов которые устанавливаются на входе в здание. Во входную группу входит не только дверь, но также и тамбур, площадка перед входом, пандус и ступеньки, перила, различные декоративные элементы. Входные группы располагают как на первом этаже так и на цокольном.

Архитектурные детали фасадов – Ремонт и стройка от Stroi-Sia.ru

Рейтинг статьи

Загрузка…

Декоративные элементы фасада

Придать любому строению оригинальность можно при помощи декорирования его наружной части различными элементами. Подобное оформление включает в себя широкий ряд изделий разнообразных форм и размеров. Они могут быть выполнены из разных материалов. Важно учитывать и то, что каждый элемент декора должен быть не только красивым, но также качественным и долговечным. Использование непрочных и ненадежных изделий может привести к снижению эксплуатационных характеристик всего строения.

Работы по отделке каждого здания сопряжены с ответственностью. Особенно важно выбрать грамотного подрядчика, когда речь идет о выполнении масштабных проектов и госзаказов. Профессионализм и квалифицированный подход являются залогом того, что проект будет реализован качественно, в срок и в полном объеме.

Элементы фасада здания: изготовление декора и монтаж

Наша компания предоставляет целый спектр услуг для корпоративных клиентов. Команда высококвалифицированных специалистов за короткий срок выполнит проект наружного декора на зданиях в строгом соответствии с требованиями заказчика. Гарантией отличной реализации проектов выступает целый ряд факторов:

высокая квалификация и опыт сотрудников, что позволяет выполнять рабочую документацию зданий;
использование современных высококачественных материалов в производстве и монтаже;
большой опыт работы с корпоративными заказчиками, тесное сотрудничество и консультации в течение всего времени работы над фасадом.

Фасадная отделка – от проектирования и производства декоративных элементов до сдачи проекта

Создание красивых фасадов зданий требует тщательной проработки деталей, скрупулезной работы над всеми элементами. В этом вопросе важно всё: и качество материалов, и грамотная реализация проекта. Восстановление декоративных фасадных элементов требует знаний в области стройматериалов, квалифицированного подбора каждой детали. Мы работаем без посредников, осуществляя контроль на каждом этапе проекта. Компания «Ортост-Фасад» производит качественный фасадный декор для архитектурного обновления сооружений. В процессе производства используются только качественные материалы, обеспечивающие долговечность декоративных элементов.

Различные элементы оформления придают фасаду оригинальность, делают его визитной карточкой всего строения. Поэтому следует уделять особое внимание наружному обустройству фасада, исходя из специфики задачи, руководствуясь требованиями заказчика. При реализации масштабных проектов мы тесно сотрудничаем с архитекторами, стремясь максимально точно воплощать в жизнь их задумки. Сотрудничество с нами – это неизменное качество, услуги профессионалов высокого уровня и четкое соблюдение сроков. Заключая контракт с нашей компанией, заказчик получает следующие гарантии:

Долговечность конструкций. Это является залогом того, что каждый архитектурный элемент на фасаде сохранится на десятки лет. Независимо от условий эксплуатации, декоративные элементы не потеряют презентабельного вида.
Внешний вид готового фасада будет полностью соответствовать утвержденному проекту. Декорируя фасад здания, мы используем материалы, соответствующие международным стандартам качества и безопасности.
Высокая квалификация сотрудников, опыт работы с крупными объектами и доступные цены. При обработке и реконструкции фасадов мы выполняем все виды работ – от разработки и согласования чертежей до монтажа, что позволяет оптимизировать расходы компании-заказчика на реализацию проекта в целом. В стоимость будут включены цены на работы по составлению проекта, производству, установке конструкций и деталей и все сопутствующие расходы.

Мы предоставляем своим заказчикам комплексные услуги по изготовлению и монтажу деталей любой сложности. Конструкции разнообразных форм и стилей, декоративные элементы помогут создать стильный облик любого дома и здания. Эффектные наружные элементы помогут гармонично вписать объект в архитектурный ансамбль, подчеркнуть его предназначение и специфику.

Высокая квалификация нашей команды специалистов помогает справляться с масштабными и сложными задачами. Монтаж архитектурных элементов объектов различного назначения производится в строгом соответствии с проектом. Мы работаем с серьезными проектами и гарантируем нашим клиентам выполнение заказа в срок и на высшем уровне.

Собственное производство элементов отделки помогает избежать накладок и выполнить работу в максимально сжатые сроки. Тщательный контроль на каждом этапе и слаженная работа специалистов высокого уровня — вот гарантии того, что проект будет сдан точно в срок.

Элементы на фасадах зданий требуют ответственного подхода, особенно когда дело касается корпоративных проектов или проектирования объектов регионального и государственного назначения. Наша компания гарантирует реализацию таких задач на самом высоком уровне, с соблюдением требований к качеству и безопасности. В этом разделе также представлены примеры проектов, где наружная отделка выполнена нашей компанией.

Оставить свой вопрос или направить нам информацию вы можете через форму обратной связи

Какие бывают архитектурные элементы фасада здания?

В современном обрамлении зданий заложено множество архитектурных приемов. Так, разобрав фасад здания по деталям, можно определиться с предпочитаемым украшением сооружений.

Разновидности архитектурных элементов

Архитектурные детали могут являться не только обрамлением фасада, но и поддерживать прочность сооружения.

Так, фасадный декор нельзя представить без наружной колонны. Обычно колонны фасада обладают цилиндрической формой. Этот классический архитектурный элемент производят из каменных или мраморных плит. Но бываю колонны из металлических или деревянных элементов. Современные колонны отливают из ненатуральных материалов.

Колонны

Первоначально колонны на фасаде служили подпорками аркам. Но постепенно элемент архитектуры превратился в простую декоративную деталь сооружения.

Конструкцию колонны состоит из:

простого основания, на которое опирается остальной декор элементов. Часто архитектурные постройки делают без основания;
тела — центровой участок конструкции. Элемент располагают в горизонтальные или вертикальные углубления в простом стиле;
верхнего основания — для прочности колонны.

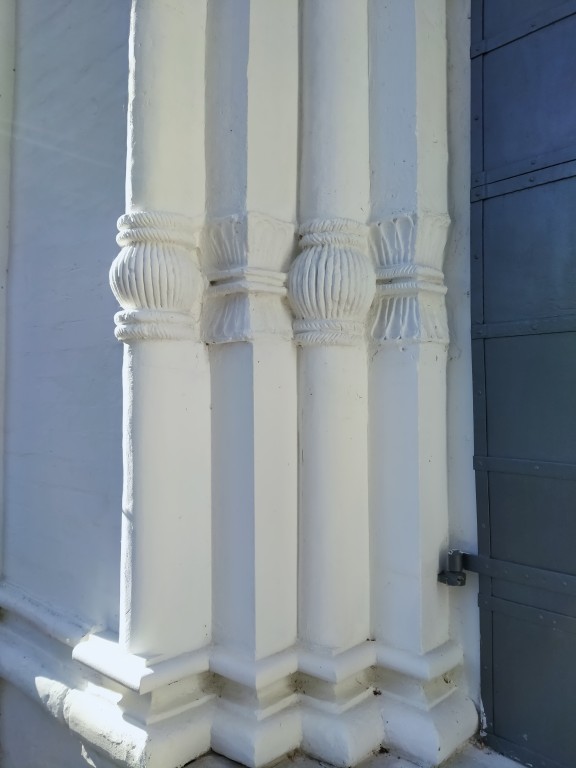

Пилястры

Фасад здания обрамляют пилястры и вертикальные полуколонны, которые при создании выступают на стене сооружения.

Пилястры имеют декор:

круглый;
полукруглый;
прямоугольный;
спиралевидный.

Полуколонны после создания имеют полукруглый выступ из стены. Полуколонны укрепляют конструкцию и придают зданию визуальный декор.

Карнизы фасада дома применяют как элемент архитектурного обрамления. Прямоугольный карниз украшает здание, отделяя крышу от его стен. Каменный карниз служит горизонтальным декором стен.

Фронтоны добавляют индивидуального стиля в создание сооружения. Архитектурный фронтон имеет полукруглую или треугольную форму. Фронтон на фасаде дома имеет основание в виде карниза.

Если фронт карниза находится сверху над проемом двери или в архитектурном углублении здания, то этот элемент — сандрики. Так, сандрики популярны в оформлении углов окон.

Элемент здания в виде балясин применяют в декоре проемов балконов, украшении террас. Конструкция балясин состоит из маленьких столбиков. Эти элементы компонуют с перилами на фасаде здания. На столбиках располагают классические украшения или декор современного стиля.

Балясины

Барельефы — элемент с выступом в стороны, увеличивающий архитектурный объем стены. Эти архитектурные детали необходимы для придания фасаду эксклюзивного стиля.

Фрески — элементы, вкрапленные во внешний или внутренний участок стены. Чтобы фрески на окнах применять как декоративный элемент, их делают из полимерных материалов.

Круглые консоли поддерживают карнизные выступы окон и проемов дверей. Они нужны для окон террас сложного стиля.

Балконы с перилами имеют выступы в стороны за стены архитектурного фасада. Проемы окон балконов содержат декор с лепниной.

Материалы, из которых их делают

Гипсовые материалы позволяют выполнять цветную лепнину на фасаде. Лепнина украсит любой архитектурный элемент. Из лепнины делают цветной декор на окнах для зданий. Наружная отделка зданий лепниной допустима только на мощных фасадах. Затраты на материалы могут быть ощутимыми.

Бетонный отлив применим в декоре фасадов. Однако его громоздкость не всегда приемлема для украшения стен или проемов дверей. Поэтому бетонную отделку проемов стали менять на полимербетон или стеклобетон. От полимербетона декор углов фасада задания не страдает. Элементы из стеклофибербетона очень прочные и не повреждаются на фасаде.

Оформление из пенополиуретана и украшения из пенополистирола неплохо вписываются в декор зданий.

Эти обрамления для построек отличны:

экологичностью. Пенополистирол от нагрева выделяет фенол, а пенополиуретан — нетоксичный материал для фасадов здания;
горючестью. Пенополистирол воспламеним, а пенополиуретан — нет;
сроком службы. Пенополиуретан служит предельно долго, а пенополистирол — до 15 лет;
монтажом. Пенополистирол для монтажа проемов в окнах хрупок, пенополиуретан выдержит любую нагрузку.

Архитектурные элементы для фасада здания

После постройки дома начинается ответственный момент его отделки. Архитектурные детали давно применяются в отделке фасада. Если здание строится под определённый стиль, то использование элементов лишь подчеркнет стиль строения.

В случае если дом строился без выдержки определенного стиля, то привнесение архитектурных элементов фасада сформирует во внешнем виде индивидуальность.

Наименования деталей для фасада

Архитектурные элементы фасада здания включают в себя большое количество наименований, но архитекторы выделяют наиболее часто встречающиеся элементы и считают их базовыми. К таковым наименованиям относят:

Балясины – вертикальные столбы, использующиеся в отделке перил;
База и ствол колонны;
Капитель колонны;
Сандрик – сооружение над окном;
Разнообразные карнизы;
Молдинг, показывающий разграничение между этажами;
Арки;
Наличники;
Разнообразные узоры;
Русты;
Филенки;
Фронтон.

Все эти фасадные элементы призваны улучшить внешний вид здания. Без некоторых из них здание не примет законченный внешний вид, как, например, без фронтона. Некоторые из них могут нести не только декоративную функцию, но и нести определенную нагрузку. Примером тому могут выступать колонны.

Места применения

Элементы фасадов зданий при правильном применении создают красивый образ дома. Все наименования отделки фасада относят к трем группам:

Группа для вертикального членения – эти элементы хорошо подходят в украшении низких и широких строений. Вертикаль, которую задают украшения, помогают дому выглядеть более органично и привлекательно. К этой группе относят карнизы, полочки, желобки, декоративные подоконники и прочие детали горизонтального расположения.
Группа горизонтального членения – подходит для создания красивого образа у широкого многоэтажного дома. Такими элементами можно визуально разделить этажи дома, обозначить его верх или низ. К этой группе относят колонны, балясины, простенки, оконные и дверные проемы и прочие детали, подчеркивающие вертикальность.
Узоры — эти детали не относятся к элементам вертикального или горизонтального членения, они лишь играют декоративную функцию. Представителем этой группы выступают розетки, филенки, замковые камни. Архитектура дает этой группе большую свободу применения.

Детали всех трех групп можно комбинировать между собой, главное в этом правильно подобрать их количество и гармоничность между собой и фасадом. Кроме того, грамотный архитектор может декоративными деталями скорректировать какие-либо недостатки дома и выделить дом среди одинаковых строений.

Материал изготовления

Элементы фасада здания должны выполняться из легких материалов. Это нужно для того, чтобы изделия были легкими по весу и не давали большой нагрузки на строение.

Также, важно, что б изделия производились из неорганических материалов, чтобы деталь декорации не подвергалась негативному воздействию со стороны плесени и климатических проявлений.

Как правило, такие детали изготавливают из

Полимербетона. Изготавливается на основе полимерных связующих. У него хорошая морозоустойчивость и сопротивление к влаге. Внешне он похож на камень и часто применяется в отделке кирпичных домов.
Пенопласта. У этого материала хорошая стойкость к грибам плесени, он не реагирует на температурные перепады. Большой плюс- минимальная стоимость элементов декора.
Пенополиуретана. Декор из такого материала не впитывает воду и является теплоизолятором. Детали из него можно окрашивать или штукатурить. При этом внешне детали очень похожи на гипс, но при этом легче по весу.
Литьевого гипса. Этот материал уже имеет свою историю применения, наглядные примеры и заслужил почетное место в декоре фасадов. Гипс способен противостоять климатическим условиям, он не горюч, легко краситься.

Сегодня большей популярностью пользуются современные материалы, так как они заметно дешевле гипса. Кроме того, у гипса есть серьезный недостаток: при изготовлении одинаковых по размеру элементов декора, изделие из гипса будет весить больше, чем из современного материала. Хотя, по присущим качествам они практически идентичны.

Монтаж декоративных элементов

Монтаж декора производится в последнюю очередь. То есть, к моменту прикрепления декоративных элементов все облицовочные работы должны быть выполнены.

Изделия крепиться двумя видами монтажа: клеем и механическим. Такая сложность необходима, чтобы элементы держались прочно и не пропускали воду между элементом и фасадом здания. То есть, клей заполняет место соединения, а сама декорация должна быть прикручена к фасаду.

Монтаж производится в следующей последовательности:

Если строение стояло некоторое продолжительное время после облицовки, то места прикрепления декорации должны быть очищены от возможной грязи или налета.
На здании обязательно наносят разметочные линии. Эти обозначения должны соответствовать местам расположения декора.
После разметки заднюю часть элементов обрабатывают монтажным клеем, который наноситься шпателем. Затем изделие сильно прижимают к фасаду. Если два элемента располагаются впритык друг к другу, то между ними необходимо оставить зазор в 2 мм минимум.
Сразу после этого элемент фиксируют дюбелями, стараясь утопить последний на 2–3 мм в изделии. Выдавившиеся излишки клея нужно аккуратно удалить.
Через 72 часа после приклеивания необходимо зашлифовать швы. Также, на этом этапе можно произвести дополнительную герметизацию швов от воды. Для этого места соединения фасада и декора обрабатывают специальным составом.

На этом монтаж изделий готов. После можно произвести покраску элементов. Красить декор заранее не рекомендуется так, как есть риск того, что деталь можно поцарапать или испачкать в клеящем составе.

Дома, отделанные таким декором, смотрятся очень гармонично и привлекательно. В процессе выбора элементов нужно соблюдать меру и учитывать, что именно подчеркивает та или иная деталь.

Архитектурные элементы фасада здания в современном строительстве

Фасадная часть – визитка любого здания. К ней предъявляются особые требования в части стиля и декора. С целью придания фасаду индивидуальности дизайнеры используют специальные архитектурные приемы, включая необычные по форме детали, рельефные орнаменты и оригинальные способы подсветки.

Идеи оформления фасадов – от древности до наших дней

Грамотно оформленный фасад может многое рассказать об архитектурном объекте. Не случайно древние зодчие перед возведением очередной постройки продумывали до мелочей каждую деталь на её главной стене, тщательно подбирали материалы, сюжеты для барельефа, стиль орнамента. Архитектурные элементы фасада здания активно применяются и в современном строительстве. Их общий перечень насчитывает тысячи наименований. К числу наиболее популярных деталей оформления относятся следующие:

Архивольт – обрамление, выделяющее арку из плоскости стены.
Антаблемент – горизонтальный элемент на колоннах, включающий несущую часть, фриз и карниз.
Аттик – стенка, располагаемая над карнизом.
Волюта – спиралевидный элемент, в центре которого расположен кружок.
Гирлянда – лепной орнамент из свисающих волнами цветов, листьев, лент.
Гребень – декор верхней части стены, имеющий вид фигурных завитков.
Колонка наборная – лепной столбик, выложенный из различных декоративных элементов.
Пилястра — плоский выступ, имитирующий колонну.
Портал – главный вход, оформленный с применением архитектурных приемов.
Прясло – фрагмент стены между соседними пилястрами.
Сандрик – карниз над оконным иди дверным проемом.
Тимпан – полукруглая ниша над оконным или дверным проемом.
Ширинка – декоративный элемент в виде прямоугольного углубления.
Эркер – часть фасада, выступающая из его основной плоскости.

Архитектурные детали фасадов зданий придают постройкам индивидуальность и эстетичность, одновременно с этим повышая их коммерческую стоимость. Гармонично вписываясь в облик современного города, они позволяют выгодно выделить здание из общего числа стандартных сооружений.

Современный подход в применении фасадного декора

Сегодня для изготовления специальных элементов фасада применяются облегченные композиты, имеющие длительный срок службы и значительно меньшую цену в сравнении с натуральными материалами. Среди наиболее популярных – полимербетон, архикамень, стеклопластик, стеклофибробетон. Полученные синтетическим путем составы обладают большим запасом прочности, обладают высокой пластичностью, легко переносят агрессивные влияния внешней среды, характерные для климата современных мегаполисов.

Применение деталей из облегченных материалов позволяет воплощать в жизнь смелые архитектурные решения. Теперь владелец нового дома может заказать любое по сложности оформление фасада и в кратчайшие сроки увидеть реализацию своей задумки на практике. Главное условие – соответствие декора стилю постройки, соблюдение канонов архитектуры и правил художественной композиции. Рельефные украшения, изящные арки и навесы способны выгодно преобразить любую новостройку, особенно, если их выразительные формы подчеркнуть специальной подсветкой.

Архитектурное освещение фасадов зданий

С заходом солнца великолепные фасады зданий погружаются во тьму. Для того чтобы шедевры архитектуры могли радовать прохожих в ночное время, дизайнеры применяют специальную подсветку. Направленные лучи света выделяют наиболее выразительные фрагменты, подчеркивают уникальные достоинства каждого объекта, придают ему особую выразительность.

Светильники, применяемые для архитектурного освещения, могут быть установлены непосредственно на стены сооружения или на газонах около здания, на прилегающей к объекту территории. Схему расположения осветительной техники и направления лучей разрабатывают дизайнеры. В зависимости от получаемого эффекта архитектурное освещение фасадов зданий бывает следующих видов:

Локальное – подчеркивает отдельные фрагменты фасада.
Заливающее – однородное освещение всей площади.
Контурное – подсветка наружных очертаний.
Фоновое – подсвечивание общего силуэта здания без выделения деталей.
Динамическое – подсветка переменной интенсивности, мерцающая, однотонная или со сменой цветов.

В качестве осветительных приборов применяется следующее оборудование:

Натриевые и металлогалогенные прожекторы.
Светодиодные ленты.
Неоновые светильники.
Светодиодные модули.

Специально для полностью остекленных фасадов дизайнеры изобрели внутреннюю подсветку. В таких случаях оборудование монтируется изнутри здания, к его стенам и потолкам. Световые потоки направляются под различными углами на стеклянные панели и окна, создавая невероятные по красоте эффекты.

Правила организации архитектурной подсветки

Организацию подсветки фасада здания обычно доверяют профессиональным дизайнерам, инженерам-проектировщикам и специалистам по светотехнике. Эта кропотливая и одновременно творческая работа включает следующие этапы:

Подробное изучение фасада и прилегающей к зданию территории.
Моделирование схемы освещения.
Расчет необходимой мощности осветительных приборов.
Разработка и согласование электротехнического проекта.
Монтаж оборудования на месте и запуск в эксплуатацию.

В готовом варианте архитектурная подсветка фасадов зданий должна отвечать следующим требованиям:

Соответствие характера подсветки применяемому в данной местности освещению.
Эстетичность (преимущества фасада должны быть подчеркнуты максимально выгодно).
Безопасность – отсутствие слепящего эффекта, соблюдение противопожарных правил, защита оборудования от атмосферных воздействий, влаги и пыли.
Удобство – доступность приборов для обслуживающего персонала, простой монтаж и демонтаж.
Экономичность – рациональное энергопотребление.

Хозяева частных домов могут организовать подсветку самостоятельно. В этом случае проект следует согласовать в соответствующих службах, подтвердив соблюдение перечисленных выше требований.

Оценка статьи:

Загрузка…

Adblock
detector

Архитектурные детали зданий

Архитектурные детали, украшающие частный коттедж в Тюмени, определяют его классические черты.

Архитектурные детали зданий влияют на впечатление, которое они производят и становятся одним из отличительных признаков стиля. Рассмотрим архитектурные детали здания классического стиля. Нижнюю часть фасада – цоколь – нередко облицовывают плитами из мрамора, гранита, песчаника, керамики, отделочной штукатуркой со специальными наполнителями, укрепляющими состав, декоративными кирпичами, термопанелями, рустованным камнем. К архитектурным деталям здания относятся такие элементы как пилястры, карнизы, филенки, лопатки, кронштейны. Пилястры выполняют не только эстетические функции, но и являются ребрами жесткости, укрепляющими стены. Пилястры изготавливают самого разного вида – гладкие, с каннелюрами по всей высоте или частично. Нередко ниже пилястры располагают базу, а выше – капитель, соответствующую определенному ордеру.

Пилястры украшают фасад дома в Заречье.

Карнизы бывают венчающие, лобовые, располагающиеся на верхних частях стен, или межэтажные. Филенки – рамки, которые окантовывают определенный участок стены. Часто их располагают над окнами или под ними. Украшают фасады и лопатки – узкие вертикальные полоски, с гладкой или рустованной поверхностью. Нередко из лопаток составляют горизонтальные пояски между этажами.

Карниз на стене загородного дома.

Очень важными архитектурными деталями здания, формирующими его дизайн и внешний вид, являются окна, двери, а также ниши, фронтоны, аркады, арки, колонны, балюстрады. В зависимости от выбранного стиля оконные проемы делают полуциркульными, овальными, прямоугольными, круглыми. Окна на фасаде могут образовывать группы или располагаться отдельно.

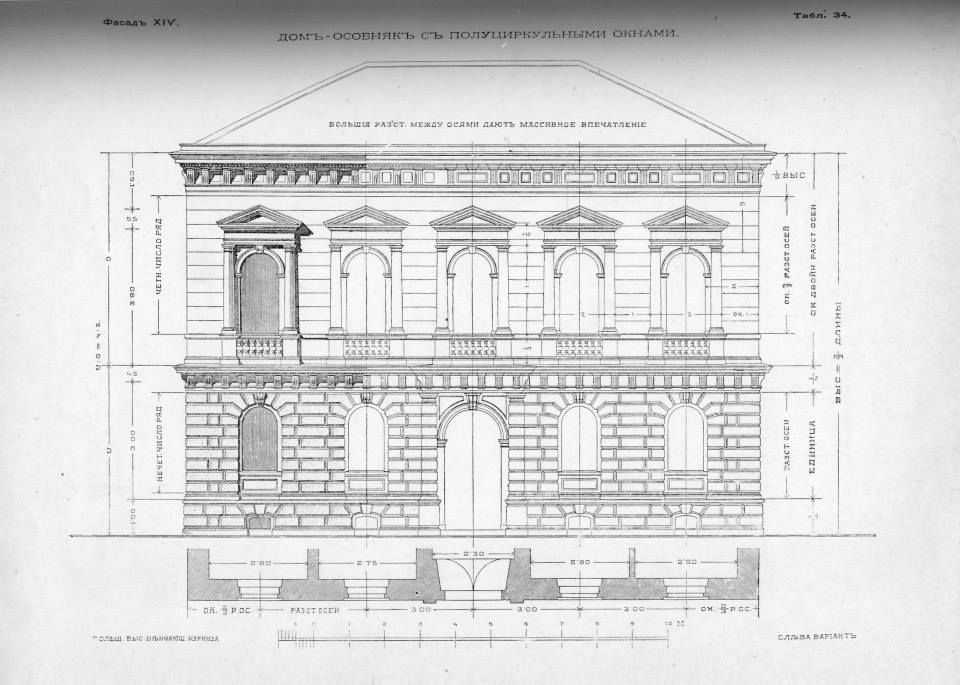

Полуциркульные окна.

Проемы дверей тоже могут принимать разные формы, особенно популярны полуциркульные проемы. Двери и окна оформляют наличниками, карнизами, сандриками, колоннами, пилястрами.

Оконные проемы особняка в Тюменской области отделаны наличниками.

Ниши – углубления в стене, которые могут приобретать разные формы. Иногда внутрь ниш помещают статуи и скульптуры, вазоны, картины или оформляют мозаикой. Аркада представляет собой повторяющиеся полуциркульные проемы, окна, ниши. Балюстрады часто устанавливают на крыше, окантовывая ее по периметру, или на террасах, под окнами и на балконах. К архитектурным деталям относятся парапеты, венчающие стены и ограждающей крышу. Аттик представляет собой архитектурный элемент над карнизом, который часто декорируют барельефами, лепниной, мозаичными или фресковыми изображениями.

Архитектурная деталь аттик на фронтоне Большого театра. г. Москва.

Архитектурные детали здания симферопольской кенасы — сооружении караимов. 19 в.

Балконы являются важной архитектурной деталью здания, эти выносные элементы конструкции, огражденные перилами, опираются на выносные балки или колонны. Лоджии могут составлять часть внутренних помещений дома, и их отличие от остальных комнат будет заключаться в отсутствии наружной стены. Или же лоджии выступают относительно фасада и отличаются от открытых балконом наличием стен и перекрытия, закрывающих их с трех сторон. Фронтоны – элемент классического ордера – верхняя часть стены, обычно треугольной (или лучковой) формы, ограниченная карнизами. Поле фронтона может быть заполнено барельефами, росписью, скульптурными композициями. По углам фронтона на его вершине, на балюстрадах нередко устанавливают акротеры – постаменты, вазы, статуи, скульптуры.

Акротеры. Зарисовки архитектурных памятников.

Своды оконных, дверных проемов и ниш могут быть украшены кессонами – углублениями, разделенными прямолинейными участками-тягами, как соты. Форма ячеек может самой разной – многогранной, квадратной, круглой. Архитектурными деталями здания, наряду с фронтонами, демонстрирующими стиль, являются колонны того или иного ордера.

Фронтон дома в Тульской области, выстроенный по классическим мотивам.

Лепнину тоже относят к архитектурным деталям: это розетки, венки, молдинги, маскароны, триглифы, акантовые листья, картуши, гирлянды, а также барельефы и скульптурные композиции.

Лепнина на фасаде особняка в Тульской области.

Архитектурные изделия для современных и реконструируемых сооружений можно заказать из легкого полиуретана, который имеет характеристики, ни в чем не уступающие качествам натуральных материалов. Полиуретановые архитектурные изделия производят, используя пластические свойства материала, способного при заливке передавать мельчайшую деталировку поверхности формы. Эта способность позволяет воспроизводить отделку исторических памятников архитектуры. А устойчивость к влаге, перепадам температур, грибку, плесени и механическим разрушениям сохраняет внешний вид фасада долгие годы. Кроме того, архитектурные изделия из полиуретана можно окрашивать и придавать им вид разных материалов: гранита, мрамора, дерева, металла. Украшая дом полиуретановыми архитектурными деталями, можно создать красивый дизайн фасада в том или ином стиле, но и обеспечить его долгую службу и неизменный внешний вид.

Автор текста: Марина Калабухова

Полезные ссылки:

Индивидуальный заказ

Готовые комплекты декора

Монтаж

материал изготовления, место применения и монтаж

Содержание:

1 Наименования деталей для фасада
2 Места применения
3 Материал изготовления
4 Монтаж декоративных элементов

Наименования деталей для фасада

Балясины – вертикальные столбы, использующиеся в отделке перил;
База и ствол колонны;
Капитель колонны;
Сандрик – сооружение над окном;
Разнообразные карнизы;
Молдинг, показывающий разграничение между этажами;
Арки;
Наличники;
Разнообразные узоры;
Русты;
Филенки;
Фронтон.

Места применения

Группа для вертикального членения – эти элементы хорошо подходят в украшении низких и широких строений. Вертикаль, которую задают украшения, помогают дому выглядеть более органично и привлекательно. К этой группе относят карнизы, полочки, желобки, декоративные подоконники и прочие детали горизонтального расположения.
Группа горизонтального членения – подходит для создания красивого образа у широкого многоэтажного дома. Такими элементами можно визуально разделить этажи дома, обозначить его верх или низ. К этой группе относят колонны, балясины, простенки, оконные и дверные проемы и прочие детали, подчеркивающие вертикальность.
Узоры — эти детали не относятся к элементам вертикального или горизонтального членения, они лишь играют декоративную функцию. Представителем этой группы выступают розетки, филенки, замковые камни. Архитектура дает этой группе большую свободу применения.

Материал изготовления

Как правило, такие детали изготавливают из

Полимербетона. Изготавливается на основе полимерных связующих. У него хорошая морозоустойчивость и сопротивление к влаге. Внешне он похож на камень и часто применяется в отделке кирпичных домов.
Пенопласта. У этого материала хорошая стойкость к грибам плесени, он не реагирует на температурные перепады. Большой плюс- минимальная стоимость элементов декора.
Пенополиуретана. Декор из такого материала не впитывает воду и является теплоизолятором. Детали из него можно окрашивать или штукатурить. При этом внешне детали очень похожи на гипс, но при этом легче по весу.
Литьевого гипса. Этот материал уже имеет свою историю применения, наглядные примеры и заслужил почетное место в декоре фасадов. Гипс способен противостоять климатическим условиям, он не горюч, легко краситься.

Монтаж декоративных элементов

Монтаж производится в следующей последовательности:

Если строение стояло некоторое продолжительное время после облицовки, то места прикрепления декорации должны быть очищены от возможной грязи или налета.
На здании обязательно наносят разметочные линии. Эти обозначения должны соответствовать местам расположения декора.
После разметки заднюю часть элементов обрабатывают монтажным клеем, который наноситься шпателем. Затем изделие сильно прижимают к фасаду. Если два элемента располагаются впритык друг к другу, то между ними необходимо оставить зазор в 2 мм минимум.
Сразу после этого элемент фиксируют дюбелями, стараясь утопить последний на 2–3 мм в изделии. Выдавившиеся излишки клея нужно аккуратно удалить.
Через 72 часа после приклеивания необходимо зашлифовать швы. Также, на этом этапе можно произвести дополнительную герметизацию швов от воды. Для этого места соединения фасада и декора обрабатывают специальным составом.

От больниц до жилья: Детали конструкции фасада

Detalle de la fachada de la Pathé Foundation. Image Cortesía de Renzo Piano Building Workshop

Автор: Danae Santibañez
11 сентября 2020 г.

мнимый.

Мы часто видим их на фотографиях и произведениях искусства, например, на работах Андреаса Гурски или в декорациях фильмов. Практически невозможно забыть розовый симметричный фасад «Отеля Будапешт» режиссера Уэса Андерсона или даже легендарное «Физическое граффити» Led Zeppelin в музыкальных клипах или на обложках альбомов.

+ 52

Одной из сложностей удовлетворительного представления детали фасада является точка зрения. Какой лучший вид/кадр для детали фасада? В разрезе, в аксонометрии или в плане?

Мы выбрали 50 деталей фасада, чтобы показать различные подходы к этому типу представления, выделив такие аспекты, как материальность, стыки, внутренний комфорт и цвет (среди других свойств, которые являются частью фасадов).

Муниципальная больница Villa el Libertador Príncipe de Asturias / Santiago Viale + Ian Dutari + Alejandro Paz

Фрагмент фасада больницы

Фонд Санта-Фе-де-Богота / El Equipo de Mazzanti

Фрагмент фасада Фонд Санта-Фе в Боготе

Здание Грибоне / Ventura Virzi arquitectos

Деталь фасада Здание Грибоне

Жилой дом Махаллат №3 / Студия CAAT

Деталь фасада Жилой дом Махаллат

Звездные инженеры, Административное здание и фабрика / Студия VDGA

Деталь фасада Дом Haussmann Stories

04 Кирпичный дом Ventura Virzi arquitectos

Фасадная деталь Arthron Building

Optical Glass House / Hiroshi Nakamura & NAP

Фасадная деталь Kahrizak

Club House Altos de San Antonio / Dutari Viale Arquitectos

Фрагмент фасада Здание «Айсберг»

Транзитная станция Angle Lake и Plaza / Brooks + Scarpa

Фрагмент фасада Административное здание и завод Stars Engineers

Расширение средней школы / SMS Arquitectos

Фрагмент фасада кирпичный дом 2

Optical Glass House / Hiroshi Nakamura & NAP

Фасадная деталь Optical Glass House c

Мраморный дом / Openbox Architects

Фасадная деталь Мраморный дом

Вертикальный дом / Miró Rivera Architects

Фасадная деталь Вертикальный дом

Коллажный дом / S+PS Architects

Фасадная деталь Коллажный дом

Casa Geometrica / JOHO Architecture

Фасадная деталь Геометрический дом

BLM House / ATRIA BLM Facade 9 деталь Arquitetos 9 Дом

Клубный дом Альтос-де-Сан-Антонио / Дутари Виале Аркитектос

Фрагмент фасада Клубный дом Альтос-де-Сан-Антонио

Транзитная станция и станция Энгл-Лейк-Плаза / Брукс + Скарпа

Фрагмент фасада Angle Lake Transit Station and Plaza

Пристройка к средней школе / SMS Arquitectos

Фрагмент фасада пристройки к зданию школы

Центр исполнительских искусств Тобина / LMN + Marmon Mok

Фрагмент фасада Центр исполнительских искусств Тобина

Библиотека Степлтона / Эндрю Берман Архитектор

Фрагмент фасада Библиотеки Стэплтона

Винодельня в Мон-Рас / Хорхе Видаль + Виктор Рахола

Фрагмент фасада Винодельня в Мон-Рас

Реконструкция и расширение начальной школы Г.

Занелла / Giulia de Appolonia-officina di architettura Фрагмент фасада G.Zanella Начальная школа

Северо-Западный университет Спортивный центр Райана – Уолтера / Perkins+Wil

Фрагмент фасада Спортивный центр Северо-Западного университета

На детали: Текстильный фасад

Фрагмент фасада Регулируемый текстиль

Nest We Grow / Колледж экологического дизайна Калифорнийский университет в Беркли + Kengo Kuma & Associates

Фрагмент фасада Nest We Grow

Nest We Grow / Колледж экологического дизайна Калифорнийский университет в Беркли + Kengo Kuma & Associates

Фрагмент фасада Nest We Grow

Somriures / Masquespacio

Фрагмент фасада Somriures

ecoSuites, отель с тростниковой отделкой / Alex A. Tsolakis Architecture

Фрагмент фасада ecoSuites, отель с отделкой из тростника

Hive Hotel Facade Remodel / Preposition Architecture

Hive Hotel Facade Remodel / Preposition Architecture
Фрагмент фасада отеля Hive
Coallia – Residencia y Restaurante Social / Peripheriques Architectes
Фрагмент фасада Coallia Residence and Restaurant
Constituyentes Fachada Iluminada / Taller David Dana Arquitectura
Фрагмент фасада Фасад с подсветкой
Олимпийская гандбольная арена Рио-2016 / Лопес Сантос и Феррейра Гомеш Аркитетос + OA | Oficina de Arquitetos
Фрагмент фасада Стадион для гандбола
Медицинский колледж Вейл Корнелл Исследовательское здание Белфера / Тодд Шлиман | Ennead Architects
Деталь фасада Медицинский центр Корнелла Вейла
Sky Central / AL_A + PLP Architecture + HASSELL
Деталь фасада Sky Central Building
1500 полупрозрачных пластиковых корзин образуют легкий фасад
Деталь фасада 1500 полупрозрачных корзин
Культурный центр Габриэлы Мистраль / Cristián Fernández Arquitectos + Lateral arquitectura & diseño
Фрагмент фасада Культурный центр
Kraanspoor / OTH Architecten
Фрагмент фасада Kraanspoor
Деталь фасада Kraanspoor
Деталь фасада 2 REX0 Facade Center и Vakko Media Center2 Штаб-квартира Vakko
Ningbo Facade / LAB Architecture Studio
Фрагмент фасада Ningbo
Montrond-les-Bains Casino / DATA architectes
Фрагмент фасада Казино Montrond-les-Bains
Пусанский оперный театр Предложение: Лауреат 3-го приза / Henning Larsen Architects + Tomoon Architects Architects
Деталь фасада Manhattan Districts 1/2/5 Garage
Морской павильон / Stefano Boeri Architetti
Фрагмент фасада Sea Pavilion
Лондонский музей дизайна / OMA + Allies and Morrison + John Pawson
Деталь фасада Лондонский музей дизайна
Кубические здания от NADAAA и студии Himma Новое определение офисного пространства
Фрагмент фасада Кубические здания
Рифуджио Монте Пенна / Лучио Серпальи
Библиотека и учебный центр Экономического университета Вены / Zaha Hadid Architects
Фасад подробно Венская библиотека экономического университета
Медицинский колледж Вейл Корнелл Исследовательский корпус Белфера / Тодд Шлиман | Ennead Architects
Фрагмент фасада Медицинский центр Корнелла Вейля
Фонд Патэ / Строительная мастерская Ренцо Пиано
Фрагмент фасада Фонд Пате
Примечание редактора: Эта статья была первоначально опубликована 21 декабря 2018 г. и обновлена 8 сентября 2020 г. , Даная. «От больниц до жилья: детали конструкции фасада» [50 de los mejores detalles de fachadas] 11 сентября 2020 г. ArchDaily. Доступ .
Архитектурные детали – Утепленная фасадная система – QBISS ONE – Trimo – Каталоги в формате PDF | Документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
W: WWW.TRIMO-GROUP.COM Trimo Group обладает полными авторскими правами на информацию и детали, представленные на этом носителе, поэтому любое несанкционированное воспроизведение и распространение строго запрещено. Профессиональные усилия были приняты для обеспечения того, чтобы информация/подробности были точными, правильными, полными и не вводили в заблуждение. Тем не менее, Trimo (включая ее дочерние компании) не несет ответственности за ошибки или информацию, которая будет признана вводящей в заблуждение. Информация/подробности на этом носителе предназначены только для общих целей. Вы используете его по собственной инициативе, и ответственность за соблюдение местных законов лежит на вас. Пользователь несет ответственность за любые отклонения в деталях и проектных решениях. Ни при каких обстоятельствах Trimo не будет нести ответственность за любые убытки или ущерб, включая, помимо прочего, косвенные или косвенные убытки или ущерб, а также любые убытки или ущерб, возникшие в результате упущенной выгоды в результате или в связи с использованием этого носителя. Вся информация, выпускаемая Trimo Group, постоянно обновляется, и информация/подробности, содержащиеся на этом носителе, актуальны на дату выпуска. Пользователь несет ответственность за получение самой последней информации от Trimo, когда информация/детали используются для проекта. Последняя версия документа доступна на сайте www.trimo-group.com. Последняя версия опубликованного документа на английском языке имеет преимущественную силу по сравнению с документами, переведенными на другие языки. Информацию о доставке панелей смотрите в Общих условиях Trimo. https://trimo-group.com/en/trimo/general-conditions-of-sale АРХИТЕКТУРНЫЕ ДЕТАЛИ СИСТЕМА ИЗОЛИРОВАННОГО ФАСАДА QBISS ONE
ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Центр загрузки QBISS ONE CAD Центр загрузки BIM ВНЕШНИЙ УГОЛ ВНУТРЕННИЙ УГОЛ ДРУГОЕ СИСТЕМНОЕ СОЕДИНЕНИЕ Trimo Group обладает полными авторскими правами на информацию и детали, представленные на этом носителе, поэтому любое несанкционированное воспроизведение и распространение строго запрещено.
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ТИП СОЕДИНЕНИЯ Внешний фасад Внутренняя стена Внешний потолок Внутренний потолок ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внешний фасад Внешний потолок Внутренняя стена Внутренний потолок Необходимо указать направление установки. Деталь подходит для подконструкции с допуском ± 2 мм. Регулируемая подструктура для использования, когда допуски выходят за пределы допустимого диапазона. Крепежный винт Уплотнительная лента EPDM Поперечная прокладка Крепежный винт Trimo Group обладает полными авторскими правами на информацию и детали, представленные на этом носителе, поэтому любое несанкционированное воспроизведение и распространение. ..
ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ ТИП СОЕДИНЕНИЯ Внешний фасад Внутренняя стена Внешний потолок Внутренний потолок ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ ТИП СОЕДИНЕНИЯ Внешний фасад Внешний софит Внутренняя стена Внутренний потолок Необходимо указать направление установки. Деталь подходит для подконструкции с допуском ± 2 мм. Регулируемая подструктура для использования, когда допуски выходят за пределы допустимого диапазона. Крепежный винт Крепежный винт EPDM Поперечная прокладка Быстрое крепление регулируемого выравнивающего основания – опорная Уплотнительная лента Анкерный болт Быстрое крепление регулируемого выравнивающего основания – несущая Крепление…
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ТИП СОЕДИНЕНИЯ Внешний фасад Внутренняя стена Внешний софит Внутренний потолок ДЕТАЛИ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внешний фасад Внешний софит Внутренняя стена Внутренний потолок ДЕТАЛЬНЫЙ ВИД КИРПИЧНАЯ СИСТЕМА Необходимо указать направление установки. Деталь подходит для подконструкции с допуском ± 2 мм. Регулируемая подструктура для использования, когда допуски выходят за пределы допустимого диапазона. Соединительный капельник Алю-бутиловая лента Уплотнительная / склеивающая замазка EPDM Поперечная прокладка Уплотнительная лента Крепежный винт Крепежный винт Trimo Group обладает полными авторскими правами на информацию и детали…
ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ СОЕДИНЕНИЕ Внешний фасад Внутренняя стена Внешний софит Внутренний потолок ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ СОЕДИНЕНИЕ Внешний фасад Внешний софит Внутренняя стена Внутренний потолок ВИД ДЕТАЛИ Деталь подходит для подконструкции с допуском ± 2 мм. Регулируемая подструктура для использования, когда допуски выходят за пределы допустимого диапазона. Несущие элементы Капельный отлив Уплотнительная лента Анкерный болт Заклепка с бугорком Капельный элемент из EPDM Уплотнительная лента из EPDM Капельный отлив Trimo Group обладает полными авторскими правами на информацию и детали, представленные на этом носителе, поэтому любое несанкционированное. ..
ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ СОЕДИНЕНИЕ Внешний фасад Внутренняя стена Внешний софит Внутренний потолок ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ СОЕДИНЕНИЕ Внешний фасад Внешний софит Внутренняя стена Внутренний потолок ВИД ДЕТАЛИ Деталь подходит для подконструкции с допуском ± 2 мм. Регулируемая подструктура для использования, когда допуски выходят за пределы допустимого диапазона. Мембрана EPDM Клей для мембраны EPDM Крепежный винт Крепежный винт Уплотнительная лента Trimo Group обладает полными авторскими правами на информацию и детали, представленные на этом носителе, поэтому любое несанкционированное воспроизведение и распространение строго…
ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ ТИП СОЕДИНЕНИЯ Внутренняя стена Внешний фасад Внешний потолок Внутренний потолок ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ ТИП СОЕДИНЕНИЯ Внешний фасад Внешний софит Внутренняя стена Внутренний потолок Необходимо указать направление установки. Деталь подходит для подконструкции с допуском ± 2 мм. Крепежный винт Крепежный винт EPDM Поперечная прокладка Регулируемая выравнивающая опорная конструкция быстрого крепления – опорная Уплотнительная лента Анкерный болт Регулируемая выравнивающая опорная конструкция быстрой фиксации – несущая Крепежный винт ВНЕШНИЙ УГОЛ Trimo Group владеет всеми авторскими правами на. ..
ДЕТАЛЬ: ТИП ГОРИЗОНТАЛЬНОГО МОНТАЖНОГО ШВА Внешний фасад Внутренняя стена Внешний софит Внутренний потолок ДЕТАЛЬ: ГОРИЗОНТАЛЬНЫЙ МОНТАЖНЫЙ ТИП СОЕДИНЕНИЯ Внешний фасад Внешний софит Внутренняя стена Внутренний потолок ВИД ДЕТАЛИ Примыкание должно быть изготовлено в соответствии с размерами объекта. Нахлест укладывается с нахлестом 50 мм. Направление установки можно изменить. Теплоизоляция должна быть вставлена в оклад во время установки. Деталь подходит для подконструкции с допуском ± 2 мм. Регулируемая подструктура для использования, когда допуски выходят за пределы допустимого диапазона. Крепежный винт…
Все каталоги и технические брошюры Trimo
Архитектурные детали – Огнестойкая система внутренних стен – TRIMOTERM FTV
44 страницы
Архитектурные детали – Система плоской крыши – TRIMOTERM FTV
17 страниц
Архитектурные детали – Утепленная фасадная система – TRIMOTERM FTV
26 страниц
Архитектурные детали – Утепленная фасадная система – TRIMOTERM FTV HL
17 страниц
Архитектурные детали – Опорная стена – Утепленная фасадная система – TRIMOTERM FTV
17 страниц
Экранная книга Qbiss
76 страниц
Фасадная система Trimoterm FTV Invisio
30 страниц
Горизонтальная фасадная система Trimoterm FTV
16 страниц
Системы звукоусиления Trimoterm
26 страниц
The BASE — Фасадная панель подпорной стены для вертикальной установки
2 страницы
Руководство по установке экрана Qbiss
98 страниц
Брошюра Trimoterm
13 страниц
Справочник по центрам обработки данных
23 страницы
Руководство по ремонту
72 страницы
Справочник по складу
28 страниц
Основание – Фасадная панель подпорной стены для горизонтальной установки
2 страницы
Таблица цветов Qbiss
2 страницы
Брошюра Qbiss One
31 страница
Флаер Qbiss One
2 страницы
Qbiss One Book
108 страниц
Технические характеристики Trimoterm
4 страницы
Trimoterm Quick Product Finder
1 страница
Trimo Modular Space Solutions
58 страниц
Портфель продуктов Trimo
37 страниц
Сравнить
Удалить все
Сравнить до 10 продуктов
Архитектурные детали – Подпорная стена – Утепленная фасадная система – TRIMOTERM FTV – Trimo – Каталоги в формате PDF | Документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
W: WWW. TRIMO-GROUP.COM Trimo Group обладает полными авторскими правами на информацию и детали, представленные на этом носителе, поэтому любое несанкционированное воспроизведение и распространение строго запрещено. Профессиональные усилия были приняты для обеспечения того, чтобы информация/подробности были точными, правильными, полными и не вводили в заблуждение. Тем не менее, Trimo (включая ее дочерние компании) не несет ответственности за ошибки или информацию, которая будет признана вводящей в заблуждение. Информация/подробности на этом носителе предназначены только для общих целей. Вы используете его по собственной инициативе, и ответственность за соблюдение местных законов лежит на вас. Пользователь несет ответственность за любые отклонения в деталях и проектных решениях. Ни при каких обстоятельствах Trimo не будет нести ответственность за любые убытки или ущерб, включая, помимо прочего, косвенные или косвенные убытки или ущерб, а также любые убытки или ущерб, возникшие в результате упущенной выгоды в результате или в связи с использованием этого носителя. Вся информация, выпускаемая Trimo Group, постоянно обновляется, и информация/подробности, содержащиеся на этом носителе, актуальны на дату выпуска. Пользователь несет ответственность за получение самой последней информации от Trimo, когда информация/детали используются для проекта. Последняя версия документа доступна на сайте www.trimo-group.com. Последняя версия опубликованного документа на английском языке имеет преимущественную силу по сравнению с документами, переведенными на другие языки. Информацию о доставке панелей смотрите в Общих условиях Trimo. https://trimo-group.com/ru/trimo/general-conditions-of-sale АРХИТЕКТУРНЫЕ ДЕТАЛИ ФАСАДНАЯ СИСТЕМА УТЕПЛЕНИЯ ПОДКЛАДКИ TRIMOTERM FTV
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ПРИМЕНЕНИЕ Внешний фасад Внешний потолок FOOGIENE – система пищевой и санитарной гигиены FIRE – противопожарная система Внутренняя стена Внутренний потолок ОСНОВАНИЕ – система подпорной стены Плоская крыша Скатная крыша Центр загрузки CAD Центр загрузки BIM ВНЕШНИЙ УГОЛ ВНУТРЕННИЙ УГОЛ ДРУГОЕ СОЕДИНЕНИЕ С СИСТЕМОЙ Trimo Group обладает полными авторскими правами на информацию и детали, представленные на этом носителе, поэтому любое несанкционированное воспроизведение и распространение строго запрещено.
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА FIRE – противопожарная система Внешний софит Внутренняя стена Плоская крыша Скатная крыша ПРИМЕНЕНИЕ Внешний фасад Внешний софит FOOGIENE – система для продуктов питания и гигиены FIRE – огнестойкая система Внутренняя стена Внутренний потолок ОСНОВАНИЕ – система подпорной стены Плоская крыша Скатная ДЕТАЛИ Крыши ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внутреннее перекрытие ОСНОВАНИЕ – система подпорной стены Внешний фасад FOOGIENE – система для продуктов питания и гигиены Минимальная необходимая контактная поверхность (b/i) определяется структурным расчетом и минимально возможная составляет 40 мм. Стыковая прокладка Бутиловая лента на алюминиевой фольге Самоклеящаяся…
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА FIRE – противопожарная система Внешний софит Внутренняя стена Плоская крыша Скатная крыша ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внутренний потолок ОСНОВАНИЕ – система подпорной стены Внешний фасад FOOGIENE – система для продуктов питания и гигиены ДЕТАЛИ: ФУНКЦИЯ ПРИМЕНЕНИЕ Внешний фасад Внешний потолок FOOGIENE – для продуктов питания и гигиеническая система FIRE – противопожарная система Внутренняя стена Внутреннее перекрытие ОСНОВАНИЕ – система подпорной стены Плоская крыша Скатная крыша ВИД ДЕТАЛИ Держатель панели Несущий профиль Капельный оклад Самоклеящаяся предварительно сжатая уплотнительная лента Анкерный болт Полукруглая заклепка Теплоизоляция Вытяжная заклепка FOCUS. ..
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА FIRE – противопожарная система Внешний софит Внутренняя стена Плоская крыша Скатная крыша ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внутренний потолок ОСНОВАНИЕ – система подпорной стены Внешний фасад FOOGIENE – система для продуктов питания и гигиены ДЕТАЛИ: ФУНКЦИЯ ПРИМЕНЕНИЕ Внешний фасад Внешний потолок FOOGIENE – для продуктов питания и система гигиены FIRE – противопожарная система Внутренняя стена Внутреннее перекрытие ОСНОВАНИЕ – система подпорной стены Плоская крыша Скатная крыша ВИД ДЕТАЛИ Винт для крепления панели Самоклеящаяся уплотнительная лента PE Вытяжная заклепка Крепежный винт Крепежный профиль ФОКУС ВИД Опорный профиль парапета Опорный профиль парапета…
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ПРИМЕНЕНИЕ Внешний фасад Внешний потолочный перекрытия FOOGIENE – система для пищевых продуктов и гигиены FIRE – противопожарная система Внутренняя стена Плоская крыша Скатная крыша ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внутренний потолок ОСНОВАНИЕ – система подпорной стены ДЕТАЛЬ: НАЗНАЧЕНИЕ Внешний фасад Внешний потолочный перекрытия FOOGIENE – для пищевых продуктов & гигиеническая система FIRE – противопожарная система Внутренняя стена Внутренняя потолочная система BASE – система подпорной стены Плоская крыша Скатная крыша ВИД ДЕТАЛИ Винт для крепления панели Самоклеящаяся уплотнительная лента PE Теплоизоляция FOCUS VIEW Угловая планка Вытяжная заклепка Рельс Omega Крепежный винт для рельса. ..
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ПРИМЕНЕНИЕ Внешний фасад Внешний потолочный перекрытия FOOGIENE – система для пищевых продуктов и гигиены FIRE – противопожарная система Внутренняя стена Плоская крыша Скатная крыша ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внутренний потолок ОСНОВАНИЕ – система подпорной стены ДЕТАЛЬ: НАЗНАЧЕНИЕ Внешний фасад Внешний потолочный перекрытия FOOGIENE – для пищевых продуктов и гигиеническая система FIRE – противопожарная система Внутренняя стена Внутреннее перекрытие ОСНОВАНИЕ – система подпорной стены Плоская крыша Скатная крыша ВИД ДЕТАЛИ Угловой отлив Крепежный винт для панели Самоклеящаяся уплотнительная лента PE Теплоизоляция Вытяжная заклепка FOCUS VIEW Самоклеящаяся уплотнительная лента EPDM…
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА FIRE – противопожарная система Внешний софит Внутренняя стена Плоская крыша Скатная крыша ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внутренний потолок ОСНОВАНИЕ – система подпорной стены Внешний фасад FOOGIENE – система для продуктов питания и гигиены ДЕТАЛИ: ФУНКЦИЯ ПРИМЕНЕНИЕ Внешний фасад Внешний потолок FOOGIENE – для продуктов питания и гигиеническая система FIRE – противопожарная система Внутренняя стена Внутреннее перекрытие ОСНОВАНИЕ – система подпорной стены Плоская крыша Скатная крыша ВИД ДЕТАЛИ Винт для крепления панели Самоклеящаяся уплотнительная лента PE Теплоизоляция Вытяжная заклепка Внутренний отлив Угловой отлив Внутренний отлив ФОКУС ВИД. ..
ДЕТАЛЬ: ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ПРИМЕНЕНИЕ Внешний фасад Внешний софит FOOGIENE – система пищевой и гигиенической системы FIRE – противопожарная система Внутренняя стена Плоская крыша Скатная крыша ГОРИЗОНТАЛЬНАЯ УСТАНОВКА Внутренний потолок ОСНОВАНИЕ – система подпорной стены ПРИМЕНЕНИЕ Внешний фасад Внешний софит FOOGIENE – система пищевой и санитарной гигиены FIRE – противопожарная система Внутренняя стена Внутреннее перекрытие ОСНОВАНИЕ – система подпорной стены Плоская крыша Скатная крыша ВИД ДЕТАЛИ Держатель панели Опорный профиль Капельное остекление Самоклеящаяся уплотнительная лента PE Омега-рейка Заклепка-булочка Теплоизоляция Вытяжная заклепка Держатель элемента облицовки…
Все каталоги и технические брошюры Trimo
Архитектурные детали – Утепленная фасадная система – QBISS ONE
30 страниц
Архитектурные детали – Огнестойкая система внутренних стен – TRIMOTERM FTV
44 страницы
Архитектурные детали – Система плоской крыши – TRIMOTERM FTV
17 страниц
Архитектурные детали – Утепленная фасадная система – TRIMOTERM FTV
26 страниц
Архитектурные детали – Утепленная фасадная система – TRIMOTERM FTV HL
17 страниц
Экранная книга Qbiss
76 страниц
Фасадная система Trimoterm FTV Invisio
30 страниц
Горизонтальная фасадная система Trimoterm FTV
16 страниц
Системы звукоусиления Trimoterm
26 страниц
The BASE — Фасадная панель подпорной стены для вертикальной установки
2 страницы
Руководство по установке экрана Qbiss
98 страниц
Брошюра Trimoterm
13 страниц
Справочник по центрам обработки данных
23 страницы
Руководство по ремонту
72 страницы
Справочник по складу
28 страниц
Основание – Фасадная панель подпорной стены для горизонтальной установки
2 страницы
Таблица цветов Qbiss
2 страницы
Брошюра Qbiss One
31 страница
Qbiss One Flyer
2 страницы
Qbiss One Book
108 страниц
Технические характеристики Trimoterm
4 страницы
Trimoterm Quick Product Finder
1 страница
Модульные космические решения Trimo
58 страниц
Портфель продуктов Trimo
37 страниц
Сравнить
Удалить все
Сравнить до 10 товаров
Детализация фасадов
ПОЧЕМУ ЭТО ТАК ВАЖНО В МОИХ ФАСАДНЫХ ПРОЕКТАХ!
<noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/99yacW5zXz4?wmode=transparent&rel=0&feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>
Рис.1 – Проект Hudson Yards – Нью-Йорк (США)
Фасадное строительство в последние годы сильно изменилось с точки зрения сложности и современных технологий. Этот факт выровнял сценарий возможностей и геометрию фасада, что возможно только при профессиональном, точном и детальном проектировании. В конце концов, это становится огромным испытанием.
В настоящее время благодаря автоматизированному проектированию (параметрическому и алгоритмическому) и цифровому производству можно получить полную 3D-модель фасада на концептуальном этапе, которая будет детализирована (облицовка, стекло, конструкционные соединения, ОВК и т. д.) и протестирована перед строительством. начинается. Начало роботизации и 3D-печати также является частью этой эволюции фасада, и они будут играть важную роль в новой эре.
Рис. 2 — Параметрический дизайн и цифровое производство — Rhino и Revit
Рис.3 – Роботы на строительстве фасадов
Функциональность, долговечность и стабильность каждого элемента проекта зависят от точности и качества детализации при анализе и проектировании. Поэтому добиться надежной конструкции стоит властной деталировки .
Для детализации проектной модели требуется интерактивный процесс, разработанный различными членами команды, архитекторами, инженерами и производителями с постоянно обновляемой и общей подробной проектной информацией в рамках процесса проектирования и сборки.
Рис. 4 – Примеры 3D-чертежей – Schuco & Reynaers
Результаты детального проектирования дают возможность устранить любые возможные несоответствия, ошибки и точно спрогнозировать характеристики здания (герметичность, солнечное излучение, энергоэффективность и т. д.). )
Для защиты от атмосферных воздействий столь же сложные и стандартные решения, охватывающие все области применения, встречаются редко.
Если бы все элементы проекта были детально изучены, преимущества были бы неизмеримы, и мы могли бы предсказать и решить любую проблему с воздухом, водой и паром заранее, на чертежной доске. Ниже приведены некоторые из наиболее важных преимуществ тематической защиты от атмосферных воздействий.

Предсказать сложность герметизации стыков, креплений навесных стен, стальных стыков, перфораций фасада, креплений фасадной облицовки и ее нестандартных форм.
Определите точный продукт/решение для каждого места, где были учтены все ограничения проекта.
Прогнозирование проблем совместимости между различными материалами.
Гарантия проектных характеристик и продление срока службы здания.
Увеличить количество производственных работ за пределами площадки.
Делает приложение более понятным для всех сторон. Выделите наиболее сложные работы, требующие особого внимания, что позволит подготовить подробную проектную документацию (Методические положения, 3D-чертежи приложений, Спецификации).

Тем не менее, мы хотели бы подчеркнуть, что для достижения вышеизложенного крайне важно, чтобы проектирование гидроизоляции начиналось с концептуального проекта фасада здания и углублялось в детали на более позднем этапе проектирования. Синергия между концептуальным и детальным дизайном жизненно важна для успешного строительства.
Другим изменением в проектах фасадных зданий стал процесс проектирования и строительства. Раньше подрядчик и производитель привлекались после проведения тендера на строительство, чтобы упростить конструкцию и сделать ее осуществимой. В настоящее время подрядчику и производителю предлагается разработать решение в рамках бюджета и графика до проведения тендера. Это изменение позволило ускорить весь процесс после тендера, сделать его более подробным, точным и предсказуемым.
В заключение отметим, что в наши дни детализация становится необходимой; это делает процесс менее затратным и укладывается в сроки проекта.

«Разница между чем-то хорошим и чем-то великим заключается во внимании к деталям». Чарльз Суиндолл
ПРАКТИЧЕСКОЕ ДЕЛО
Название/местоположение проекта: Royal Wharf & Gresham Street, London
Заказчик: Martifer
Рис. мы хотели бы представить два проекта: Royal Wharf и Gresham Street в Лондоне. Это потому, что мы считаем, что они хорошо детализированы в тематике защиты от атмосферных воздействий.
Изначально были собраны и детально изучены все требования к проекту, концептуальные чертежи и спецификации. Также на этом этапе была определена цель проекта в плане защиты от атмосферных воздействий: ветра, воды, пара и воздуха. В дополнение к техническим характеристикам это также обсуждалось в рамках другого важного технического аспекта — Fire.
Позже были подробно рассмотрены все интерфейсы проекта между алюминием, бетонными плитами, облицовкой от дождя и навесной стеной. Также был указан список материалов, задействованных в этих местах, для дальнейшей технической оценки совместимости. На этом этапе были проведены встречи и конференц-звонки, чтобы четко понимать проекты.
После этого был представлен концептуальный дизайн с 3-мя альтернативными вариантами основных продуктов. Параллельно была составлена сравнительная таблица, чтобы выделить плюсы и минусы каждого решения.
Преодолейте этот этап, и рабочий проект начнется. Затем он был собран как образец продукта, который будет контактировать с атмосферостойкими продуктами для дальнейших испытаний на совместимость (адгезия, когезия и климатическая камера).
Рис. 6 – Испытание на совместимость битумной мембраны, газовой мембраны и цементно-стружечной плиты
Параллельно были детализированы границы между навесной стеной, облицовкой от дождя и бетонной надстройкой. То же самое было сделано для крепления всех мембран (Effisus Ecofacade, Effisus Breather и Effisus VCL Vap X), нахлестов и соединений между ними.
Рис. 7 – Детали проекта
После получения результатов теста на совместимость становится ясной полная картина. На основе этой информации были детально разработаны все аксессуары (клеи, герметики, гидроизоляционные воздушные и пароизоляционные ленты, раствор для герметизации фасадных перфораций и т.д.).
Рис. 8 – Детали проекта аксессуаров и отчет об испытаниях на совместимость
Весь детальный проект был передан, обсужден и утвержден в деталях между аппликаторами фасадов, генеральным подрядчиком, архитектором и Effisus design/production.
Предусмотрен следующий этап, определяющий выполнение проекта:
Заявления о методах проекта – Метод установки;
Спецификации проекта;
Проектные документы для обучения на месте.
Были приняты во внимание все аспекты, связанные с графиком поставки, условиями на месте (температура применения, влажность, дождь, ветер и т. д.).
Рис. 9 – Детали выполнения проекта
На этапе строительства было проведено несколько технических тренингов и инспекций, чтобы подтвердить, что рабочий проект был выполнен правильно. И если была какая-либо модификация проекта, запланированное решение было должным образом заменено. Это обязательная процедура качества для подтверждения долговечности, стабильности и эффективности конечного проекта.
Рис. 10 – Фотографии площадки проекта
В заключение, детали пересекли весь график проекта от концептуального, рабочего проектирования и заканчивая установкой на месте. Результаты проектов имеют значительную ценность.
Наконец, все вовлеченные стороны получили значительную выгоду. Поэтому, без сомнения, детализация станет стандартной практикой фасадных проектов новой эры.
Свидетельство партнера
Г -н Даниэль Мачадо

Гражданский инженер на Martifer

«В настоящее время обеспечивает уплотненные растворы для полного здания. сталкиваются во всех климатических зонах Европы особенно.

Сегодня более чем когда-либо ключевой задачей является внедрение последних исследований в новые продукты в сочетании с обширными услугами по детализации и разработка системных решений в строительстве, которые упрощают и упрощают любое применение.

Например, консультационные услуги по проектированию, начиная с этапа проектирования и заканчивая обучением на месте, а также работа в качестве стороннего инспектора в период строительства, являются хорошим примером детализации. Особенно в этих двух проектах, Royal Wharf и Gresham Street в Лондоне, мы интегрировали детальный дизайн во все интерфейсы со всеми материалами в строительстве.

Предоставление инновационных интегрированных продуктов и подробных услуг способствует высокой производительности, повышению эффективности и учитывает влияние на людей, энергию и ресурсы».

“ Не на красоту здания надо смотреть; это строительство фундамента, который выдержит испытание временем. ”Дэвид Аллан Коу

Если вы хотите получать дополнительную информацию об услугах или продуктах Effisus, подпишитесь на нашу рассылку новостей.

Фасадная техника – Arup

Правый фасад с начала

Фасад является местом встречи практически любой другой строительной дисциплины, и наши конструкции ограждающих конструкций интегрируются со структурой, строительными службами и другими элементами. Понимая стратегические цели проекта на его самых ранних стадиях, мы можем определить, как оболочка здания может достичь наилучшего результата. Мы специализируемся на фасадах, которые легко собираются и могут быть приобретены с минимальным влиянием на стоимость и факторы риска.

Мы инвестируем в исследования, разрабатывая такие идеи, как проектирование для разборки и восстановления, и находим способы применения принципов ресурсосберегающей экономики замкнутого цикла. Наше исследование охватывает предсказание будущих погодных условий и изменение определений комфорта и дискомфорта. Наш совместный опыт объединен в одной из самых надежных спецификаций в отрасли, которая является важным ориентиром для успешного проектирования и реализации каждого проекта.

Футуриум 9№ 0026

Компания Arup разработала совместно с архитекторами и в тесном сотрудничестве с промышленными предприятиями модульную фасадную систему, состоящую из сборных кассет, сочетающих полупрозрачное текстурированное стекло спереди и складной металлический отражатель сзади. Оптическое взаимодействие отражающих, полупрозрачных и прозрачных поверхностей приводит к тому, что гладкая и мерцающая кожа непрерывно трансформируется в течение дня в зависимости от условий освещения и угла обзора.

Реализация дизайна, снижение сложности

Каким бы необычным ни было предлагаемое видение, наши конструкции фасадов выполняют множество требуемых сложных функций. Наш строгий процесс проектирования и анализа позволяет найти наилучший баланс между безопасностью и надежностью, эффективным использованием энергии, дневным освещением и комфортом. Рационализируя дизайн фасада, будь то для упрощения геометрии или внедрения экономичного повторения, мы гарантируем, что он может быть представлен на конкурсных торгах, опираясь на тесное сотрудничество между многими дисциплинами Arup.

Северо-восточный университет ISEC
Одной из определяющих характеристик этого здания является сложный фасад. Бронзовые изогнутые ребра проходят по изогнутому офисному блоку, волнообразно в плане и разделяясь по высоте, создавая свободную форму. В сочетании с высокопроизводительной застекленной навесной стеной и механической системой здания они уравновешивают требования фасада к тепловым характеристикам, дневному освещению и комфорту.

Цифровой дизайн
Мы разрабатываем собственные цифровые инструменты для улучшения нашей работы, заставляя фасады работать усерднее и вовлекая клиентов в совместный процесс проектирования. Они позволяют нам проводить ранний анализ массы, ориентации, взглядов и использования энергии, а также могут направлять обсуждения и обеспечивать демонстрации предлагаемого фасада в реальном времени. Они также записывают каждую деталь о фасаде для дальнейшего использования, информацию, которая может быть использована для моделирования фасада, определения режимов проверки на месте и документирования будущих стратегий обслуживания.
Инструменты на основе данных
Такие инструменты, как Arup Solar, Inspect, Maintenance и Street, являются частью нашей развивающейся цифровой платформы, помогая нам определять и документировать дизайн и эксплуатацию фасада более совместным образом.

Для просмотра этого видео необходимо включить файлы cookie.
Продлить, обновить или заменить?
В жизненном цикле здания бывают критические моменты, когда необходимо принимать стратегические решения. Должны ли вы продлить его жизнь за счет улучшения характеристик или ткани или полностью изменить фасад? Мы консультируем наших клиентов о том, как адаптировать существующие ограждающие конструкции зданий для современного и будущего использования.
В некоторых юрисдикциях к памятникам архитектуры предъявляются очень специфические планировочные и юридические требования. Наши эксперты по наследию оказывают услуги по консервации, чтобы оценить значение деталей фасада и определить соответствующие программы работ.
Анализировать, выявлять, улучшать
Мы также предлагаем комплексную диагностику и обследование. Это включает в себя расследование отказов систем и материалов, проверки пожарной безопасности фасада и проблемы с утечками или тепловыми характеристиками, предварительную покупку или комплексную проверку, изменение договора аренды, ответственность за дефекты, обследование состояния и планирование технического обслуживания. То, что мы узнаем из каждого проекта, отражается в наших проектах как новых, так и других существующих зданий.
Публикации
Переосмысление жизненного цикла архитектурного стекла
В этом исследовательском документе собраны последние взгляды на экономическую, техническую, экологическую и логистическую жизнеспособность замкнутого цикла переработки строительного стекла.
Скачать
Проект
Инженерное здание Университета Лестера
Реконструкция этого исторического здания была проведена с соблюдением самых высоких стандартов проектирования и консервации. Реставрация была максимально аутентичной, включая замену 2500 стеклянных панелей, каждая из которых уникальна, чтобы соответствовать существующей деформированной конструкции.
Проект
Jewel Changi Airport
Этот характерный куполообразный фасад сделан из стекла и стали и блестит на солнце. На вершине крыши находится окулус, через который вода направляется в центр здания, создавая потрясающий водопад.
Проект
V & A Dundee
Компания Arup помогла воплотить в жизнь этот удостоенный наград дизайн. Чтобы создать впечатление скалы, был разработан сложный алгоритм, переводящий извилистую геометрию в серию горизонтальных прямых реконструированных каменных панелей.
Узнайте, как наша команда может помочь
Вы можете получить доступ к нашим специалистам по проектированию фасадов через региональных консультантов по всему миру.
Поговорите с нашими экспертами о ваших потребностях
Свяжитесь с Руди Шойерманном
Роль фасада в архитектуре – RTF
Слово «фасад» происходит от итальянского слова «facciata» и определяется как внешний вид или все стороны здания. Это визитная карточка архитектурного проекта, поскольку это один из самых знаковых и узнаваемых элементов, которые становятся частью коллективной памяти. Фасад задает ожидания и тон для всей конструкции. Он играет решающую функциональную роль в светопропускании, акустических характеристиках и энергоэффективности. Фасад не только выступает в качестве барьера между внутренним и внешним, но также имеет свою собственную идентичность и идеально вписывается в данный контекст.
Роль фасадов ©i.pinimg.com
1. Добавляет индивидуальности и характера
Фасад здания дает возможность подчеркнуть дизайн. Многие здания соответствуют строительным нормам, но взамен соглашаются на стандартный дизайн и лишены идентичности, характера и индивидуальности. Огромную роль в этом может сыграть фасад, придающий уникальность строению, которому не хватает чего-то особенного. Фасад Круши Бхаван в Бхубанешваре, разработанный Studio Lotus, имеет ярко выраженную визуальную идентичность, которая создает яркое и современное повествование о традиционном ремесле Одиа, изображающем сельскохозяйственный фольклор и мифологические истории.
Добавляет характер ©www.archdaily.com

2. Щит Барьер от внешних факторов Дизайн фасада подобен дизайну одежды, где одеваются в зависимости от контекста. Фасад защищает жильцов от дождя и ветра, а также от перепадов влажности и температуры. Фасады очень популярны благодаря своей устойчивости к температуре, атмосферным воздействиям и коррозии. Компания SBB Railways в Швейцарии спроектировала фасад своей новой штаб-квартиры, состоящий из 6 258 подвижных планок на 9-м этаже.Здание площадью 8 318 квадратных футов в качестве солнцезащитного устройства для обеспечения превосходной рабочей среды для своих сотрудников.
Защитный барьер ©advancedtextilessource.com
3. Естественная вентиляция и звукоизоляция Фасад служит связующим звеном с внешней средой. Надлежащая вентиляция и правильное использование материалов могут помочь достичь желаемого результата, делая фасад здания активным в контексте. Надлежащее количество воздухообмена и акустический комфорт для жильцов — это ключевой момент в дизайне фасада. При проектировании окон необходимо учитывать местный климат и погодные изменения. Центр PAM в Малайзии спроектирован так, чтобы внешнее пространство было перенесено внутрь, а пористый алюминиевый экран обеспечивает естественную вентиляцию внутри здания.
Изоляция ©www.indesignlive.sg
4. Играет решающую роль в энергоэффективности Фасад должен быть разработан не только с эстетической точки зрения, но и с учетом окружающей среды в целом. Как архитекторы и дизайнеры, мы обязаны отдавать должное окружающей среде и минимизировать последствия изменения климата. Фасады могут существенно помочь в снижении счетов за электроэнергию. Фасад может свести к минимуму приток солнечного света, что, в свою очередь, снижает охлаждающую нагрузку здания, что приводит к минимальным счетам. Один Центральный парк в Австралии, спроектированный Ателье Жаном Нувелем, включает 250 видов австралийских цветов и растений, бутоны и цветки растительности образуют на фасаде музыкальную композицию.
Энергоэффективность ©www.archdaily.com
5. Обеспечивает комфорт и повышает производительность
Удачно спроектированный фасад здания позволяет жильцам контролировать проникновение света с помощью нескольких методов, таких как жалюзи, автоматизированные системы или устройства затенения. В дополнение к этому, он также позволяет регулировать движение воздуха и температуру через открывающиеся окна, что повышает общий уровень комфорта пассажиров. Когда обеспечивается более высокий уровень комфорта, это автоматически приводит к повышению уровня производительности. Pixel Façade, разработанный Pixel architects, представляет собой биофильную фасадную систему для офисов нового поколения, которая признает желание быть счастливым в благоприятном, естественном рабочем пространстве. Возможность открывать и закрывать различные части фасада помогает создавать более или менее интимные открытые пространства.
Обеспечивает комфорт ©www.archdaily.com

6. Обеспечивает дополнительную безопасность Правильное планирование и обработка фенестраций здания обеспечивают хорошую фасадную систему с чувством безопасности. Это особенно необходимо в часы после работы или в более поздние часы дня. Двойной фасад — один из методов, который может помочь в достижении этой цели. Башня Аль-Бахар в Дубае, спроектированная Aedas Architects, имеет двухслойный отзывчивый фасад, который берет культурные подсказки от «машрабия», традиционного исламского решетчатого затеняющего устройства. Экран работает как навесная стена, реагирующая на движение солнца, и вечером все экраны закрываются.
