Штриховка в разрезах и сечениях (по ГОСТ 3455-46)

Техническое черчение

Разрезы и сечения

Многие предметы и изделия имеют внутренние полости, которые должны быть отражены на чертеже. Их можно построить на видах предмета с помощью невидимых штриховых линий.

Но большое их количество значительно затрудняет чтение чертежа, поэтому для выявления внутренних форм предметов применяют разрезы и сечения.

Разрезом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями. На разрезе показывается то, что получается непосредственно в секущей плоскости и что расположено за ней (рис. 83).

Рис. 83

При этом часть детали, находящуюся между наблюдателем и секущей плоскостью, мысленно удаляют.

Мысленное рассечение предмета относится только к данному разрезу и не влечёт за собой изменения других изображений этого предмета.

На чертежах положение секущей плоскости отмечается разомкнутой линией (рис. 84).

Её толщина равна толщине основной линии или толще в 1,5 раза. Линия сечения не должна пересекать контур изображения. Длина штриха – 8-10 мм. Перпендикулярно линии сечения на 2-3 мм от наружного края штриха чертят стрелки, указывающие направление взгляда. С наружной стороны каждой стрелки пишут одну и ту же заглавную букву русского алфавита.

Рис. 84

Разрезы на чертеже отмечают надписью по типу А-А, которую помещают над разрезом. Тело детали, которое попало в секущую плоскость, условно обозначают штриховкой.

Штриховка выполняется в виде параллельных сплошных тонких линий под углом 45° к основной надписи чертежа.

Линии штриховки могут иметь наклон влево и вправо, но в одну сторону на всех разрезах и сечениях, относящихся к данной детали. Расстояние между линиями штриховки должно быть 2 — 8 мм с учетом площади штриховки и необходимости разнообразия штриховки смежных деталей. Принятое расстояние между линиями штриховки для данной детали должно быть одинаковым на всех сечениях и разрезах этой детали. Если на чертеже имеются узкие площади сечений (шириной 2 мм и менее), их допускается показывать зачернёнными.

В зависимости от числа секущих плоскостей разрезы делят на простые и сложные.

Простые разрезы

В зависимости от положения секущей плоскости разрезы делятся на горизонтальные, вертикальные и наклонные.

Горизонтальным называется разрез, который образован секущей плоскостью, параллельной горизонтальной плоскости проекций (рис. 85а).

Вертикальным называют разрез, образованный секущей плоскостью, перпендикулярной плоскости П 1 . Если такая плоскость параллельна плоскости П2 или П3, то такой вертикальный разрез называют соответственно фронтальным (рис. 85б) или профильным (рис. 85в).

Перечисленные разрезы, как правило, располагаются на месте основных видов: фронтальный — на месте вида спереди, профильный — на месте вида слева, горизонтальный — на месте вида сверху.

В случае, когда секущая плоскость совпадает с плоскостью симметрии предмета (рис. 85), допускается для горизонтальных, фронтальных и профильных разрезов не отмечать положение секущей плоскости и не сопровождать разрез надписью.

Рис. 85

Наклонным называется разрез, образованный секущей плоскостью, составляющей с горизонтальной плоскостью угол, отличный от прямого (рис. 86).

Рис. 86

Для показа устройства детали в отдельном ограниченном месте, применяют местный разрез (рис. 87).

Рис. 87

Местный разрез выделяют на чертеже сплошной волнистой линией (толщина от S/2 до S/3), которую проводят от руки и на глаз. Она не должна совпадать с другими линиями на изображении.

Соединение на чертеже части вида и части разреза

Существует немало предметов, форма которых не может быть выявлена только видом или только разрезом. Поэтому иногда прибегают к соединению двух изображений: части вида и части соответствующего разреза (рис. 88а). Оба эти изображения разделяют сплошной волнистой линией толщиной S/2, как на местном разрезе.

Если деталь проецируется в симметричную фигуру, на чертеже соединяют половину вида с половиной разреза. Линией их раздела служит ось симметрии (рис. 88б).

Рис. 88

На виде отсутствуют линии невидимого контура (штриховые), показывать их нецелесообразно, т.к. они повторяют очертания внутреннего контура.

Если на чертеже с осью симметрии детали совпадает проекция линии контура, соединять половину вида с половиной разреза нельзя. В этом случае показывают часть вида и часть разреза, разделяя их сплошной волнистой линией.

Если линия контура, совпадающая с осью симметрии, расположена в отверстии, на чертеже показывают больше половины разреза (рис. 89а). Если линия контура расположена на наружной поверхности детали, показывают большую часть вида (рис. 89б).

Рис. 89

При совмещении вида с разрезом размеры внешних форм детали наносят со стороны вида, а внутренних – со стороны разреза (рис. 90).

Рис. 90

Когда симметричные относительно оси детали отверстия при совмещении оказываются видимыми не полностью, чтобы показать их размер, размерную линию проводят несколько дальше оси симметрии и ограничивают стрелкой только с одной стороны. При этом наносят полный размер отверстия.

Сложные разрезы

Некоторые изделия имеют внутреннее устройство, которое нельзя выявить на разрезе только одной секущей плоскостью. В таких случаях в соответствии с ГОСТом применяют несколько секущих плоскостей. Такие разрезы называются сложными.

В зависимости от положения секущих плоскостей сложные разрезы делятся на ступенчатые и ломаные.

Ступенчатым называют разрез, образованный параллельными секущими плоскостями (рис. 91а). При изображении ступенчатого разреза все секущие плоскости совмещают в одну и на разрезе их не разграничивают. При обозначении такого разреза линию сечения показывают не только у начала и конца разреза, но и в местах перехода от одной секущей плоскости к другой. Буквы же ставят в начале и в конце разреза.

Разрез называется ломаным, если секущие плоскости пересекаются (рис. 91б). При изображении ломаного разреза секущие плоскости условно поворачиваются до совмещения их в одну плоскость. Положение секущей плоскости показывают, кроме того, в местах перегибов.

Рис. 91

Особые случаи разрезов

Если при выполнении разреза секущая плоскость проходит по оси непустотелых деталей, имеющих цилиндрическую форму (штифты, заклёпки, валы и т.п.), а также вдоль длинных рёбер или тонких стенок, то на чертеже такие детали или элементы деталей не заштриховываются (рис. 92). Здесь разрезано, но не заштриховано ребро детали, т.к. вертикальная секущая плоскость проходит вдоль него.

Некоторые элементы детали могут оказаться наклонёнными относительно той или иной плоскости проекций, как, например, два ребра А и Б на рис. 93.

Если на разрезе показать всё, что расположено за секущей плоскостью, то ребро А окажется искажённым. Допускается изображать не всё, что расположено за секущей плоскостью, если этого не требуется для понимания конструкции детали.

рис. 92-93

При изображении квадратного стержня (рис. 94а) или отверстия (рис. 94б) в одной проекции рекомендуется для обозначения плоскости проводить на ней диагонали тонкими сплошными линиями.

Рис. 94

Сечения

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (или несколькими плоскостями). На сечении показывается только то, что получается непосредственно в секущей плоскости.

На рис. 97 показаны сечение (а) и разрез (б), полученные при помощи одной и той же секущей плоскости. Мы видим, что сечение является составной частью разреза и может являться самостоятельным изображением.

Рис. 97

Сечения разделяют на два вида: вынесенные и наложенные. При выполнении чертежа всегда следует отдавать предпочтение вынесенным сечениям. На чертежах для вынесенного сечения приняты те же обозначения и надписи, что и для разрезов, а контур вынесенного сечения изображается сплошными основными линиями.

Если вынесенное сечение имеет симметричную форму и расположено на продолжении линии сечения, то сечение стрелками и буквами не обозначают. Линией сечения в этом случае служит осевая линия (рис. 98а,б).

Рис. 98

Иногда вынесенное сечение располагают на чертеже с поворотом. В этом случае к надписи «А-А» добавляют слово «повернуто», как на рис. 99.

Рис. 99

Для контура наложенного сечения (рис. 100а) применяется сплошная тонкая линия, причём линии, изображающие контур детали, в месте расположения сечения не прерываются. Наложенные сечения на чертежах не обозначают, но если сечение имеет не симметричную форму, то проводят линию сечения и стрелками указывают направление взгляда (рис. 100б).

Рис. 100

При построении сечений секущие плоскости следует выбирать так, чтобы получить нормальное, т.е. перпендикулярное к осям, рёбрам и т.п. поперечное сечение (рис. 101).

Рис. 101

Как правило, фигуру сечения чертят в том же масштабе, что и вид, к которому отнесено сечение. Если это необходимо, на сечении могут быть нанесены размеры (рис. 102а,б).

Рис. 102

Правила штриховки

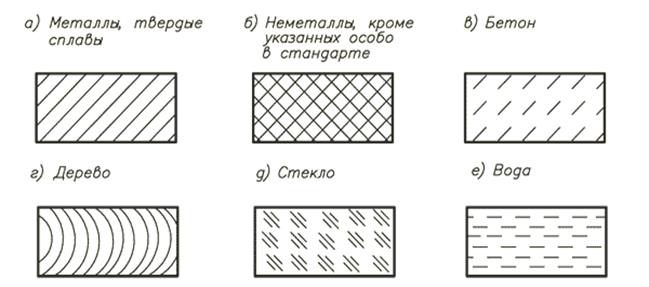

Тип штриховых линий в сечении детали или другого изделия зависит от материала по которому проходит секущая плоскость (рисунок 6.1).

Деталь (ГОСТ 2.101 – 68) – это изделие, состоящее из однородного материала без применения сборочных операций.

Чертеж детали– документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

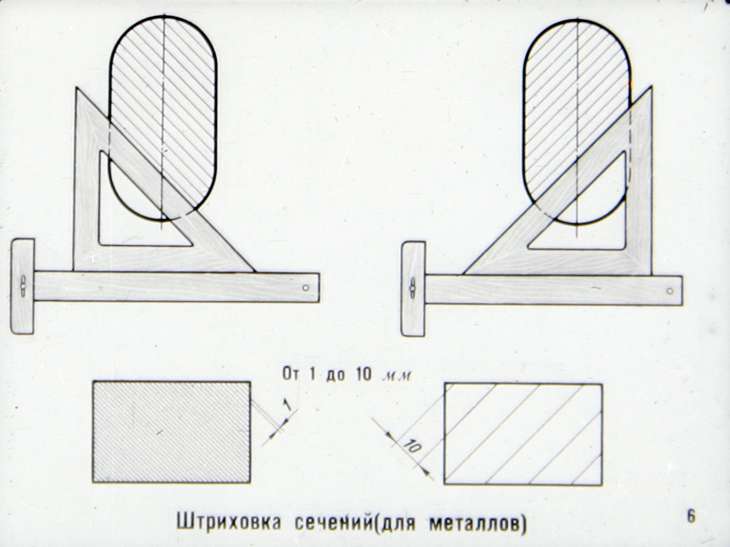

Шаг штриховки – расстояние между параллельными штриховыми линиями, в зависимости от размеров сечения выбирается в пределах 1-10 мм.

На одном чертеже на всех разрезах и сечениях одной детали шаг и угол штриховых линий одинаковы и неизменны.

На сборочном чертеже (чертеж узла, состоящего из 2 и более деталей) каждая из деталей на всех изображениях имеет неизменный, отличный от других деталей, шаг и угол штриховых линий (один из параметров – шаг или угол – может совпадать с параметрами другой детали).

На вырезах в аксонометрии штриховые линии должны быть параллельны диагоналям вписанных в плоскости π1, π2, π3. квадратов. Т.о. направление штриховых линий зависит от вида аксонометрической проекции (рисунок 6.2).

Прямоугольная изометрия Прямоугольная диметрия

Условные обозначения и упрощения на чертежах

При выполнении различных изображений предмета, согласно ГОСТ 2.305—68, рекомендует применять некоторые условности и упрощения, которые, сохраняя ясность и наглядность изображения, сокращают объем графических работ.

Если вид, разрез или сечение являются фигурами симметричными, то можно вычерчивать только половину изображения до осевой линии или немного более половины изображения, ограничивая его волнистой линией (рисунок 7.1).

Допускается незначительную конусность или уклон изображать увеличенными. На тех изображениях, где уклон или конусность отчетливо не выявляется, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном (рисунок 7. 2,а) илименьшему основанию конуса (рисунок 7.2, б).

Такие элементы детали, как спицы, тонкие стенки, ребра жесткости показывают в разрезе незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента (рисунок 7.3). Если в подобных элементах имеется отверстие или углубление, то делают местный разрез (рисунок 7.4, а).

Примечание. При изображении соединений деталей в разрезах показывают нерассеченными непустотелые валы, рукоятки, винты, болты, шпильки, шпонки, заклепки, спицы, ребра жесткости, если секущая плоскость совпадает с плоскостью симметрии этих элементов. Шарики всегда

Отверстия, расположенные на круглом фланце и не попадающие в секущую плоскость, можно показывать в разрезе так, словно они находятся в секущей плоскости (рисунок 7.4, б).

Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента, а остальные элементы показывают упрощенно или условно (рисунки 7. 5, 7.6).

Рисунок 7.5 Рисунок 7.6

Если предмет имеет несколько одинаковых элементов, равномерно расположенных на одной окружности, а форма детали отображается лишь одним изображением, то на изображении этого предмета полностью показывают один такой элемент и его размерное число сопровождают соответствующей надписью с указанием количества этих элементов (рисунок 7.7).

Если при выполнении разреза элементы (отверстия, выступы, спицы и т.п.), равномерно расположенные на одной окружности и не попадают в секущую плоскость, то их допускается вводить в разрез, мысленно повернув до совмещения с секущей плоскостью (рисунок 7.8). Если маховики, шкивы и т.п. детали имеют нечетное количество спиц, то при любом расположении секущей плоскости в разрез вводятся две спицы (рисунок 7.9).

Рисунок 7.8 Рисунок 7.9

На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (рисунок 7. 10)

Плавный переход от одной поверхности к другой показывают условно (рисунок 7.11)

Для выявления формы отверстия в ступице шкива, маховика или зубчатого колеса допускается вместо полного изображения детали давать лишь контур отверстия (рисунки 7.12, 7.13).

Рисунок 7.12 Рисунок 7.13

Книга «Черчение»

Правила нанесения штриховки на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис. 1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону. П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46. При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения: Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52. П p и м e ч а н и я. 1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п. 2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51). 3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы». 4. Допускаются следующие варианты штриховки: На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2. Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла. Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла. При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может приме­няться штриховка типа „Металлы» с пояснительной надписью на чертеже. Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47). Узкие площади штриховки, ширина которых на чертеже равна или менее 2 мм, могут быть залиты сплошь, если от этого не пострадает ясность чертежа. В местах соприкосновения залитых поверхностей следует оставлять просветы (фиг. 48 и 49). В тех случаях, когда приходится иметь дело с большими площадями штриховки каменной клад­ки или бетонного массива, следует ограничиваться штриховкой лишь у контура (фиг. 50). Штриховка наложенных сечений выпол­няется с обычным наклоном к осевой линии или к линии контура, принимаемой в качестве основ­ной (фиг. 53). Штриховка вынесенных сечений выполняется с обычным наклоном (45°) к линии сечения (фиг. 54). При изображении в разрезе пакета листов роторов, якорей, транс­форматоров, статоров и дросселей допускается штриховка по типу фиг. 55.

Рисунок 1. Штриховка под углом 45* к линии контура	Рисунок 2. Штриховка под углом 45* к оси
Рисунок 3. Штриховка под углом 45* к рамке чертежа

Основы штриховки карандашом

Учимся штриховать и начинаем осваивать основы штриховки карандашом. Для этого нарисуйте серию параллельных линий, которые являются базовой штриховкой и первым шагом в перекрестной. Существует два типа базовой штриховки: параллельная и контурная. Обе могут быть использованы в качестве основы для перекрестной. Независимо от того, какой тип вы используете, в стандартной штриховке линии не пересекаются друг с другом. Вам также следует постараться, чтобы линии были равномерно распределены для плавного затенения.

• При параллельной штриховке ваши линии должны оставаться прямыми и проходить вертикально или горизонтально.
• В штриховке по контуру, линии должны следовать контуру объекта.
• Практикуйтесь, рисуя серию штрихов на клочке бумаги.

Добавьте перпендикулярный ряд линий над первым. Чтобы использовать штриховку на предмете, нарисуйте второй слой поверх первого набора, идущего в противоположном направлении.

• Второй слой должен пересекать первый в перпендикулярном или почти перпендикулярном направлении. Однако линии второго слоя не должны пересекаться друг с другом.
• Линии должны соответствовать тем, которые используются в базовом слое. Например, если вы начали с параллельных штрихов, ваши перекрестные линии также должны быть параллельными.
• Практикуйтесь, добавляя новые слои.

Нарисуйте меньше линий, растянутых дальше друг от друга, чтобы создать более легкое затенение. Вы можете изменить значение тени, изменяя количество линий, которые рисуете. В областях, где требуется более легкое затенение, нарисуйте меньше штрихов и расположите их дальше друг от друга.

Увеличьте плотность линий или добавьте слои, чтобы сделать изображение более темным. В тех частях рисунка, где требуются более глубокие тени, увеличьте количество линий и разместите их ближе друг к другу. Вы также можете наложить дополнительные серии штрихов, чтобы сделать эту область более темной и более затененной.

• Как вариант, начните с набора вертикальных линий, затем горизонтального набора, затем диагонального набора, а затем противоположного диагонального набора. Это позволит вам создать более глубокий и темный эффект тени.

Добавьте глубину с точной штриховкой. Добавьте еще больше слоев в разных направлениях, чтобы создать очень тонкую и насыщенную штриховку.

• Тонкие карандаши лучше всего подходят для этой техники, потому что они могут создавать точные линии, которые, кажется, смешиваются вместе, если смотреть на них из далека.

Вращайте свою бумагу, чтобы попробовать новую перспективу. Для освоения перекрестной штриховки может потребоваться некоторое время поэтому если у вас возникли проблемы с представлением того, куда должны идти тени, попробуйте повернуть бумагу. Ищите области, которые вы, возможно, забыли затенить, или места, где тень не падает правильно.

• Часто долгое время глядя на рисунок может затруднить просмотр проблемных областей, вращение бумаги может дать вам новую перспективу и помочь заметить эти области.

Штриховка карандашом для начинающих основывается на принципах, применимых ко всем техникам. Научившись накладывать базовые штрихи, вы с легкостью овладеете другими техниками штриховки карандашом, даже если вы новичок.

Штрихование объемного предмета

Давайте поэтапно создадим рисунок карандашом используя штриховку.

Нарисуйте контур объекта карандашом. Перед штриховкой вам нужно нарисовать фактическую форму или объект, который вы хотите заштриховать. Найдите реальный предмет, фотографию или представьте свой собственный.

• Лучше всего начать с рисования трехмерной геометрической фигуры с четкими угловыми линиями.

Когда рисуем рисунок карандашом важно определить правильное освещение. Прежде чем добавлять какие-либо линии, рассмотрите предмет и изучите, как свет попадает на объект и отражается от его поверхности. Это поможет определить, какие области рисунка должны иметь наименьшее затенение, а какие — более сильное.

• Если предмет находится в вашем воображении, попробуйте представить, как свет упадет, или найдите похожий предмет для исследования.
• Обратите внимание, что самые легкие участки не будут иметь линий. Ваш воображаемый источник света попадет прямо в эти области, поэтому у них не должно быть теней.
• Области и поверхности, более удаленные от вашего воображаемого источника света, должны быть более темными и потребовать дополнительной штриховки.
• Если вам сложно представить источник света и отбрасываемые им тени, найдите фотографию простого объекта, освещенного одним источником света. Обратите внимание, где падают свет и тени, и попробуйте скопировать этот эффект с помощью штриховки.

Нарисуйте штриховые линии, где тени падают на объект. Нарисуйте ваш базовый слой стандартных штрихов по контуру. Держите линии в каждой секции параллельно друг другу, даже если они изгибаются по контурам предмета.

• Поместите больше штрихов ближе друг к другу в секциях, которые нуждаются в более сильном затенении. Для участков, которым требуется более светлый оттенок, расположите метки штриховки дальше друг от друга и используйте меньше штрихов в целом. Базовые линии должны указывать, какие области темнее других, даже до добавления штриховки.

Добавьте линии штриховки. Нарисуйте слой перпендикулярных или почти перпендикулярных поперечных штрихов над базовым слоем. Постарайтесь, чтобы расстояние, количество и расположение поперечных штрихов были такими же, как и у меток базовой штриховки, чтобы области рисунка с большим количеством штрихов также имели больше линий.

Пройдитесь по рисунку чернильной или гелевой ручкой. Это в том случае, если вы почувствовали в себе силы, если нет, просто пройдитесь темным карандашом. В тот момент, когда вы глянете на изображение и решите, что оно готово, поверх линий, нарисованных карандашом, пройдитесь чернилами.

• При работе с чернилами, сперва нарисуйте линию на отдельном клочке бумаги, прежде чем переходить к рисунку. Это позволит выгрузить часть излишков чернил и не наставить клякс на рисунке.
• Сначала пройдитесь по контуру чертежа, а затем проработайте каждый раздела штриховки. Работайте осторожно и старайтесь как можно точнее следовать ранее созданным линиям. При необходимости вы можете добавить дополнительные штрихи, но старайтесь не увлекаться, поскольку вы не сможете отменить ни одну из отметок, сделанных на этом шаге.
• Обратите внимание, что любые отметки карандашом, которые все еще видны после чернил, могут сделать рисунок темнее, чем он должен быть, не беспокойтесь по этому поводу.

Сотрите линии, нарисованные карандашом, когда чернила высохнут. Дайте чернилам высохнуть, затем используйте ластик, чтобы аккуратно удалить все видимые следы карандаша с окончательного рисунка.

• Подождите, пока чернила высохнут, прежде чем пытаться стереть. Если вы проведете ластиком по рисунку, пока чернила еще мокрые, вы размажете их и испортите четкость штриховки.

Такой рисунок карандашом со штриховкой под силу начинающим художникам, главное следовать советам и не бояться, что не получится.

ГОСТ 2.306-68* ЕСКД.

Обозначения графические материалов и правила их нанесения на чертежах.

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

ГОСТ 3455-59

Этот государственный стандарт был утвержден в 1959 году. Его использовали строители, инженеры и проектировщики до 1971 года. В нем расшифровывалось, как следует штриховать сечения и разрезы.

В соответствии с государственным стандартом 3455-59:

• Все металлические элементы обозначались штрихами под наклоном, расстояние между которыми должно быть одинаковым.
• Любые элементы, которые имеют неметаллическое происхождение, обозначаются прямыми линиями, которые пересекаются под углом 90 градусов.
• При обозначении деревянных элементов важно показать их разрез, который бывает долевым и поперечным. В первом случае используются слегка волнистые линии, которые собираются в вытянутые овалы. Во втором случае — из них должны быть нарисованы кольца.
• При обозначении бетона, который не укреплен стальными прутами, используются косые штрихи.
• Железобетон обозначается косыми штрихами с точкой посредине.

Расследование

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

ГОСТ 2.306-68

В 1971 году прежний государственный стандарт аннулировали и вместо него утвердили новый. Новая система символов получилась более строгой.

В новом ГОСТе утвердили:

• Деревянные элементы обозначать дугообразными линиями, которые должны быть прорисованы через одинаковые интервалы.
• Если нужно показать натуральный камень, то используются наклонные пунктирные линии.
• Соли кремниевых кислот и кремниевые элементы обозначаются наклонными линиями, начерченными через широкий интервал.
• Все бетонные элементы в соответствии с новым государственным стандартом штрихуются пунктирными наклонными линиями.

Полезно: Применение жидкого стекла в бетоне

В новом государственном стандарте появилось еще несколько требований, которые ранее в нормативах не прописывались. Благодаря этим правилам было существенно
облегчено понимание чертежей. Нововведение позволило сократить количество ошибок при проведении строительных работ из-за неразборчивых штриховок на планах.
Итак, новыми требованиями государственного стандарта было установлено, что для исчезновения путаницы при использовании схожей штриховки необходимо подписывать каждый материал. Также указано, что для обозначения железобетонных элементов конструкций нужно руководствоваться специальным государственным стандартом, который издан под номером 21.107-78.

Еще в нормативном акте указано, что не следует на чертежах показывать всю площадь материала, используемого для обустройства фасада — достаточно заштриховать такое место на чертеже лишь по краям.

Этим стандартом были определены еще несколько важных правил, например, то, что любые штрихи должны чертиться строго под углом 45 градусов. Точкой отсчета в этом случае является основа строения.

Если при нанесении этих штрихов возникает ситуация, когда они полностью совпадают с контурными или осевыми линиями, то разрешено изменить их наклон — или уменьшить на 15 градусов или увеличить на 15 градусов.

Однако при этом следует учитывать, что в пределах одного объекта все сплошные или пунктирные линии должны иметь одинаковый наклон. Например, если вы вынуждены изменить наклон на 15 градусов в одном месте чертежа, то такую же манипуляцию следует осуществить по всему плану. В противном случае при прочтении документа может возникнуть неразбериха.

Если на чертеже необходимо показать элемент посредством его узкого сечения, то следует заштриховать его на концах, а по длине сделать выборочную штриховку. Если элемент является очень узким, то штриховка для его обозначения не используется, поскольку ее попросту не будет видно. Вместо этого делается сплошное закрашивание узкого участка.

Полезно: Бетон марки М100

Очень маленькие сечение можно вовсе не штриховать и не закрашивать, но обязательно сделать соответствующую подпись. При обозначении смежных плоскостей также применяется штриховка сплошными линиями, расположенными под наклоном, но этот наклон с каждой стороны должен быть разным.

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

• Изображение чертежных шрифтов. — ГОСТ 3454–59.
• Прорисовка линий — ГОСТ 3456–59.
• Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
• Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
• Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

ГОСТ Р21.1207-97

В стандарте, который мы описали выше, не расписаны правила обозначения элементов, которые выполнены из железобетона. Они вынесены в отдельный стандарт, который опубликован под номером Р21.1207-97. В настоящее время этим сборником правил пользуются чаще всего в процессе строительства автомагистралей. Однако правила обозначения железобетонных конструкций применимы и для любого другого строительства, например, частного или многоэтажного дома, коммерческого объекта, промышленного цеха.

В этом государственном стандарте описано, как правильно обозначать на чертежах асфальт и грунт. Кроме того в нем сказано, что при штриховке бетона, нужно пользоваться пунктирными линиями, размещенными под наклоном. Если следует отметить бетон, который укреплен стальной арматурой, то потребуется чередовать пунктирные линии со сплошными. При этом интервалы между ними должны быть одинаковыми.

Для того, чтобы показать участки, которые выполнены с помощью железобетона с напряженной арматурой (она имеет улучшенные сгибающие характеристики, поскольку дополнительно нагревается или растягивается в процессе производства), используют также линии под наклоном с одинаковым интервалом, но в этом случае требуется чередовать одну пунктирную с двумя сплошными.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

Применение блоков из легких ячеистых бетонов

Блоки из газобетона применяются для возведения новых домов и реконструкции существующих строений. Основное назначение – сооружение наружных и внутренних, несущих и ненесущих стен и простенков зданий.

Из ячеистых блоков можно возводить несущие стены высотой до 20 м. Однако следует соблюдать ограничение – не более пяти этажей. При этом мансардные и цокольные этажи не учитываются. Этажность не имеет значения, если кладку ведут в домах и сооружениях с несущим железобетонным каркасом.

Материал можно назвать универсальным: из блоков сооружают высотные дома с жесткими каркасами; их используют для утепления уже существующих стен; из них делают защитные противопожарные ограждения.

Особую популярность газобетонные блоки приобрели в малоэтажном строительстве благодаря своим основным достоинствам – высокой теплоизоляционной способности и низкой стоимости.

Газоблоки можно использовать для кладки цоколей, подвальных стен после выполнения защитных мероприятий. Такие стены следует защитить от прямого воздействия влаги. Для защиты рекомендуется использовать герметичные мастики, пленки, краски и другие материалы, которые разрешенны соответствующими ГОСТами.

Наружные и внутренние стены зданий, опирающиеся на фундаменты, следует укладывать на защитные водоотталкивающие материалы. При монтаже коробки таким способом газобетон полностью сохраняет свои прочностные и теплоизоляционные свойства на протяжении всего срока эксплуатации.

Рекомендуется также защищать поверхности газобетонных конструкций с помощью гидроизоляции в местах избыточного скопления влаги – в области подоконников, выступающих карнизов, парапетов.

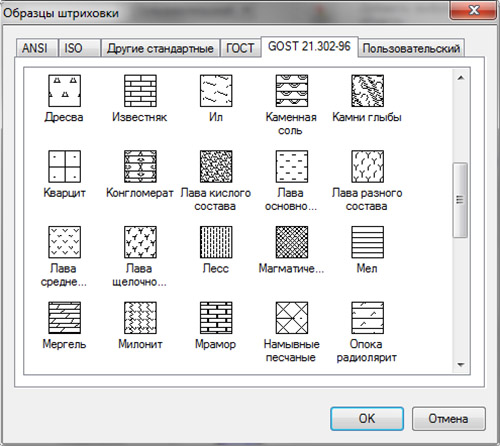

Вопрос 6. Как добавить штриховку в Автокад, если нету нужной?

Разберем на примере дерева. К сожалению, в программе AutoCAD нету образца штриховки дерева. Поэтому следует добавить ее самостоятельно, это сделать очень легко.

Шаг 1. Открываем глобальные параметры программы. Кликаем на пустое место правой кнопкой мышки. Выбираем команду “параметры”.

Шаг 2. Кликаем на “плюс” напротив слов “Путь доступа к вспомогательным файлам”.

Шаг 3. Запоминаем место положение папки support (поддержка).

Шаг 4. Открываем ее и копируем туда штриховки.

Шаг 5. Без перезагрузки программы, создаем новый прямоугольник и ищем наш образец дерева в самом низу списка. Запомните, новые образцы, которые Вы будете загружать ВСЕГДА попадают в конец списка всех образцов, поэтому придется немного помотать вниз.

(У нас случилась накладка, поэтому образца не видно)

Шаг 6. В итоге, штриховка “дерево” будет выглядеть вот так…

Техническое черчение

Popular

Основы черчения

Строительное

Машиностроительное

Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону.

П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46.

При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения:

Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.

П p и м e ч а н и я.

1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.

2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51).

3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы».

4. Допускаются следующие варианты штриховки:

На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2.

Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может приме­няться штриховка типа „Металлы» с пояснительной надписью на чертеже.

Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47).

Как обозначается на чертежах: особенности составления

Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.

Помимо основных требований, стоит учитывать:

Пояснение основ нормативного документа ГОСТ 21.107—78

Стандарт отменен, но тем не менее штриховки используют. Основные заключения, которые касаются железобетонных изделий следующие:

Это означает, что в монолитной плите в большом масштабе на чертеже сечение с расположением арматурных элементов (схематически выполняют кружочками) и бетона без арматуры заштриховывают как бетон. В разрезе по всему зданию арматурную составляющую на сечении плиты не показывают, выполняя как железобетонную часть (сплошная и пунктирная попеременно). Металл не принято заштриховывать, то есть место, где показано армирование частей штриховка не прорисовывается. Линии обозначения и арматуру нельзя выполнять одним видом, так как при прочтении документа штриховку трудно разобрать.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

Что представляет собой строительная документация

Строительная документация состоит из комплекса проектных, сметных, исполнительных и рабочих материалов, составленных на разных стадиях подготовительных работ. Перечислять их полностью нецелесообразно, достаточно усвоить — документов много, все они используются на разных стадиях подготовительных или строительных работ. Здесь имеются графические и текстовые материалы, отображающие архитектурные, инженерно-технические и дизайнерские особенности проекта. Текстовые материалы используются на стадии подготовки и обработки проекта. Рабочие чертежи занимают среди других документов важное место, так как именно по ним проходит процесс реализации проекта — укладки или сборки строительных конструкций.

Для приведения большого количества документов в порядок создана СПДС (Система Проектной Документации для Строительства). Она устанавливает единые правила оформления и представления данных по имеющемуся проекту. Стандарты СПДС обеспечивают соответствие с другими системами документации (например, с Единой Системой Конструкторской Документации, ЕСКД). Это позволило объединить разрозненные требования и стандарты, исключить множество нормативных расхождений и противоречий.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

Источник

Нормативы кладки газобетона

Газобетон изготавливается в форме штучных изделий:

• стеновые блоки;
• U-образные блоки;
• газобетонные перемычки и перегородки;
• плиты перекрытия.

Кладка газоблоков осуществляется по общим правилам, но с учетом специфических особенностей материала. Используются усиливающие элементы на самой кладке, опорные конструкции под перекрытиями. для соединения применяют клеевое или растворное соединение. Первый вариант более трудоемкий, но он обеспечивает отсутствие мостиков холода, которые образуются на толстых растворных швах. Однако, для обеспечения тонкого шва (нормативная толщина составляет 2±1 мм) приходится шлифовать поверхность каждого ряда кладки. Это слишком трудоемкая процедура, но без нее обеспечить тонкошовную кладку невозможно.

Клей для газобетона выпускается в виде сухой смеси, которую затворяют водой перед использованием прямо на площадке. Есть и другой вариант — полиуретановый клей-пена. Он дороже, но обеспечивает более плотное соединение и не образует мостиков холода. Обычный раствор используется при укладке первого ряда, чтобы имелась возможность выровнять кладку за счет толщины растворного слоя. Можно укладывать на него перегородки из газоблоков, которые не могут образовать мостики холода. Перед нанесением поверхность материала надо увлажнить, чтобы влага из раствора не впитывалась в газобетон.

Укладка стеновых блоков производится с перевязкой вертикальных швов. Оптимальный вариант — смещение на половину длины блока, минимальный — на 10 см. Для изготовления доборных блоков используется ручной или электрический инструмент.

Армирование

По требованиям СП кладку из газобетонных блоков необходимо армировать на каждом метре высоты. В зависимости от размера блоков, это каждый третий или четвертый ряд. Процедура выполняется в несколько этапов:

• поверхность ряда шлифуется так же, как и перед укладкой очередного ряда;
• по краям (в 5-7 см от среза блоков) изготавливают две канавки. Для этого используют ручной штроборез. Глубина канавок — 2,5 см;
• штробы заполняют клеевым составом и погружают в них рифленый арматурный пруток диаметром 8 мм. Пруток должен быть полностью скрыт в штробе;
• сверху наносят клеевой слой и укладывают следующий ряд блоков.

Перед укладкой перекрытий устанавливают армпояс. Это ряд U-образных блоков, уложенный по всему периметру наружных и внутренних несущих стен. Он представляет собой сплошной замкнутый лоток, внутрь которого устанавливают арматурный каркас в форме пространственной решетки из 4 рабочих прутков. После этого лоток заливают бетоном вровень с краями и дожидаются, когда материал застынет. Укладывать перекрытие и продолжать работу, не дождавшись набора конструкционной прочности армпояса, запрещается.

Игнорировать процедуры армирования нельзя. Это станет причиной возникновения трещин и проседания материала в участках опирания перекрытий. Результатом станет разрушение газобетона в наиболее напряженных точках, что рано или поздно приведет к обрушению постройки.

6 типов штриховки в рисовании (с примерами) — рисование в разгаре

Рисунки Дюрера вдохновили меня на эту практику рисования натюрмортов. Мне нужно больше заниматься этими натюрмортами.

Художники используют различные техники штриховки, чтобы предложить форму, оттенки, движение и текстуру в своих рисунках.

Кроме того, что это эффективный и привлекательный способ визуализации рисунка, методы штриховки особенно полезны для демонстрации постепенных тональных сдвигов на носителях, которые не подходят для смешивания, таких как перо и чернила.

В этом посте я исследую различные стили штриховки, используемые старыми мастерами, а также некоторые вариации, принятые современными художниками, и делюсь некоторыми советами о том, как применять их в своих рисунках.

Какие существуют методы штриховки?

На чертеже используются шесть типов штриховки:

1. Параллельная штриховка
2. Штриховка
3. Контурная штриховка
4. Штриховка над основным тоном
5. Выведение штриховкой методом зачистки
6. Штриховка в шаблонах

1.

Параллельная штриховка Голова девушки, Леонардо да Винчи, является прекрасной демонстрацией техники параллельной штриховки.

Самый простой способ штриховки — параллельная штриховка, при которой ряд прямых линий проводится под определенным углом друг к другу. Мне нравится простая минималистская эстетика, которую параллельная штриховка придает рисункам, и мое любимое исполнение этой техники принадлежит Леонардо да Винчи в его наброске «Голова девушки».

Изменяя длину, толщину и плотность линий, художники могут использовать параллельную штриховку, чтобы придать своим рисункам ощущение формы и глубины. А поскольку заштрихованные линии текут в одном направлении, эта техника затенения может облегчить просмотр рисунка.

По сравнению с другими стилями штриховки, параллельная штриховка является самой простой для начинающих художников. Хотя я должен добавить, что, несмотря на простоту в освоении, требуется много практики и навыков, чтобы уметь убедительно рисовать, используя только параллельные линии, чтобы показать изменения в тональных значениях, текстуре и формах рисунка.

Для большинства художников-правшей проще всего провести параллельные линии слева направо в направлении вверх, в то время как у большинства левшей, таких как Леонардо да Винчи, естественный угол справа налево. Практика параллельной штриховки под вашим естественным углом рисования облегчит быстрое освоение этой техники.

2. Штриховка

Фрагмент рисунка Альбрехта Дюрера «Крылатый человек, играющий на лютне» демонстрирует искусное выполнение техники штриховки на стене.

Перекрестная штриховка включает добавление еще одного слоя параллельных линий поверх группы параллельных линий, уже нарисованных в другом направлении.

Перекрестная штриховка выбранных частей рисунка наряду с более простыми переходами параллельных линий и пустого пространства может помочь подчеркнуть сдвиги в текстуре и контрасте. Максимальный контраст достигается за счет перекрестной штриховки линий под углом 90 градусов к ранее нарисованным линиям, тогда как изменение значений и текстуры будет более тонким, если линии заштрихованы под меньшим углом.

Обычно я оставляю перекрестную штриховку только для некоторых ключевых областей рисунка, потому что, по моему опыту, заполнение всего рисунка перекрестной штриховкой может сделать его немного перегруженным и уменьшить его общее воздействие. Но я предполагаю, что то, сколько вы штрихуете во время наброска, в конечном итоге зависит от вашего художественного стиля.

3. Контурная штриховка Рисунок

«Руки молящихся» Альбрехта Дюрера прекрасно иллюстрирует технику контурной штриховки. Обратите внимание, как теневые переходы и выделенные участки рисунка нарисованы по контурам основных форм.

В отличие от других методов штриховки, упомянутых ранее, линии в методе контурной штриховки не рисуются под определенным углом, а повторяют форму основной формы. В зависимости от формы объекта направление линий меняется на протяжении всего рисунка.

Я нахожу контурную штриховку немного труднее практиковать по сравнению с параллельной и перекрестной штриховкой, потому что она требует отличного рисования и знания пространства, формы и ритма ( всего этого мне в принципе не хватает ) для создания эстетически приятного рисунка.

4. Штриховка поверх базовых тонов

Я попытался попрактиковаться в штриховке контуров в этом натюрморте после создания мягкого слоя тона.

Штриховка может быть утомительным способом рисования широкого диапазона значений, если только вы не рисуете на тонированной бумаге.

Чтобы добавить глубину эскизам и ускорить процесс рисования, многие старые мастера, такие как Рафаэль, накладывали средние тона рисунка с помощью кисти, а затем штриховали линии пером, чтобы еще больше уточнить формы и значения.

Если вы, как и я, любите рисовать карандашом, вы можете создать базовый тон на любой обычной белой бумаге для эскизов, аккуратно растушевывая карандашом и растушевывая графит пальцем ( мой предпочтительный способ ) или блендирующий пень ( Я думаю , что я слишком ленив и неопытен , чтобы использовать это сейчас ) .

5. Штриховка методом зачистки

На стодолларовой банкноте демонстрируется комбинация методов штриховки и зачистки для создания более тонкого изменения стоимости.

Один из способов увеличить диапазон значений на рисунках — предложить средние тона с помощью точек и коротких щелчков между проходами заштрихованных линий. Один из примеров этого проиллюстрирован на стодолларовой купюре, которая показывает, как сочетание штриховки, зачистки и некоторого пробела может улучшить диапазон значений на чертеже.

Я бы не сказал, что мне особенно нравится заштриховывать рисунок с помощью техники зачистки, потому что это мешает мне рисовать более рыхло ( Я в основном не силен в этом ) и требует слишком много работы ( мне лень ) .

6. Штриховка в узорах

Я люблю рисовать статуи!

Одна вещь, которую я переняла у Элизы Ивановой, — это штриховка линий внутри различных форм, очерченных жесткими краями, что, как мне кажется, придает рисункам привлекательную эстетику.

Я предпочитаю штриховку в рамках органических плавных узоров, а не строгие геометрические формы, которые предпочитают некоторые художники, но вам следует изучить различные образцы штриховки, чтобы понять, что соответствует вашему стилю рисования.

Пожалуйста, поддержите мой сайт, поделившись этим постом.

0 акции

6 Основные формы штриховки и перекрестной штриховки

18 июля 2013 г. Автор: Paul Heaston, опубликовано в разделе Art Blog.

Одним из наиболее важных инструментов, которые вы можете иметь в своем распоряжении как художник, является глубокое знание штриховки и штриховки. В конце концов, рисование — это создание меток.

Что такое штриховка и перекрестная штриховка?

Штриховка и перекрестная штриховка являются одними из наиболее ценных инструментов для создания ценности и текстуры в рисунке. В этих техниках используются простые линии в различном расположении и плотности, чтобы создать четкое ощущение атмосферной перспективы и контура. Лучше всего то, что эти методы одинаково легко работают как карандашом, так и ручкой и тушью!

Давайте рассмотрим шесть основных форм штриховки и перекрестной штриховки.

Вершина холма вечером Джорджио Моранди 1928

1. Параллельная штриховка

Параллельная штриховка — одна из самых основных форм штриховки, и она по-прежнему остается очень эффективным способом демонстрации ценности (светлых и темных) на рисунке. Он состоит из рядов параллельных линий, расположенных близко друг к другу. Везде, где вы нарисуете штриховку на рисунке, эта область будет казаться темнее или в тени, а в любом месте, где вы этого не сделаете, будет отображаться подсветка. В примере ниже вся штриховка вертикальная, но может быть под любым углом. Обратите внимание, что некоторые метки штриховки расположены ближе друг к другу, например, вдоль верхней части указательного пальца. Когда вы увеличиваете плотность набора штриховок, область будет казаться темнее, что может быть полезно для создания вариаций значений, как мы увидим.

2. Контурная штриховка

Вместо простых параллельных линий используется контурная штриховка, когда линии повторяют контуры объекта.

Здесь штриховки повторяют изгибы руки. Этот метод штриховки значительно усиливает ощущение объема и трехмерности всего, что вы рисуете, а также придает ценность.

3. Штриховка

Это настолько известный метод, что почти каждый художник сталкивался с ним, и это именно то, на что он похож. После нанесения одного прохода штриховок поверх наносится другой набор штриховок, обычно в перпендикулярном или почти перпендикулярном направлении к первому набору. Этот метод является одним из самых быстрых и эффективных способов изменить плотность и затемнить значения штриховки. Как видите, это создает более богатое общее впечатление от рисунка. Перекрестная штриховка может применяться как простые прямые линии, как параллельная штриховка, или она может повторять контуры объекта, как показано ниже.

4. Тонкая штриховка

Это самая богатая и самая тонкая форма штриховки, и издалека она может даже восприниматься как тональный или карандашный рисунок. Метод такой же, как и выше, с несколькими слоями штриховки, а не только с двумя, чтобы создать еще более тонкие различия в тоне и значении.

Карандаш с тонкими линиями — лучший инструмент для тонкой штриховки, так как близкие метки на расстоянии будут смешиваться.

5. Штриховка «корзинка» или «плетенка»

Я не знаю, есть ли официальное название для этого типа штриховки, но при правильном использовании это очень яркий и наглядный стиль штриховки. Вместо всех параллельных меток этот метод использует короткие наборы параллельных меток в одном направлении, а затем соседнюю группу параллельных меток в почти перпендикулярном направлении. Эффект выглядит тканым, когда все сделано хорошо, и их также можно заштриховать, чтобы добавить плотности, если это необходимо.

6. Штриховка «галочка»

Это еще один очень наглядный стиль штриховки, состоящий из очень коротких параллельных штрихов или «галочек». Поскольку метки такие маленькие и короткие, вы можете почти сложить их друг на друга, чтобы создать плотность, не беспокоясь о перекрестной штриховке. Этот стиль часто лучше всего работает с более толстым пером для повышения качества графики.
