системы кондиционирования и обозначение на чертежах
Система вентиляции включает ряд обязательных устройств и приборов, необходимых для обеспечения воздухообмена в помещении. Качество сетей оценивается по типу удаления загрязненной среды, оперативности подачи свежих потоков и поддержанию нормативных показателей температуры, влажности. Рассмотрим, какие требования предъявляет проект вентиляции для помещений, нужен ли допуск СРО для проектирования и монтажа сетей, особенности обозначения приборов на схеме.
Содержание
- Основные принципы проектирования вентиляции
- Нормы проектирования
- Нормативная документация
- Основные этапы проектирования
- Элементы системы вентиляции
- Обозначение элементов вентиляции на схеме
Основные принципы проектирования вентиляции
Расчеты осуществляются специалистами, учитываются параметры площади, характера и особенностей назначения объекта, количество людей, климатическая зона и пр.
К основным принципам проектирования относят:
- Внедрение в сеть элементов системы для создания комфортного микроклимата в помещении.
- Обязательность установки вентиляционных приборов для устранения пыли, газов, компонентов отработки.
- Учет особых условий. В частности, производственные процессы фармацевтических, электронных компаний связаны с выделением вредных веществ в атмосферу. В этом случае проектирование систем вентиляции подразумевает интеграцию дополнительных узлов в виде мощных кондиционеров, особых фильтров тонкой очистки.
- Следование инструкции по эксплуатации строений и оборудования. Участки цехов с опасными для здоровья испарениями оснащаются вытяжками для улавливания мелких частиц. Уловители устанавливаются локально и выделяются от общей сети.
- Встраивание в систему устройств санитарно-гигиеничного контроля.
При проектировании сетей часто применяется система встраивания оборудования для использования тепловой энергии, вырабатываемой приборами. Например, горячий воздух из помещения используется в теплообменниках, холодный идет на охлаждение оборудования.
Нормы проектирования
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Все нормативы для формирования сети закреплены СНиП 2.04.05-91, 41-01-2003. Согласно актам, сеть вентиляции промышленных объектов обустраивается во всех помещениях производственного назначения вне зависимости от функциональности, площади, количества работающих.
Важно! Мощность оборудования обязана соответствовать требованиям по оперативности очистки воздуха в случае задымления, выброса опасных веществ.
Также учитываются показатели:
- назначения, функциональность помещения;
- площадь;
- температурный режим, климатические условия;
- количество и свойства загрязняющих веществ;
- влажность;
- пожаробезопасность и пр.
На заметку! Основной параметр – обеспечение притока свежего воздуха для каждого рабочего места. По нормативам объем подаваемого свежего воздуха равен 30 м3/час в цехах площади до 40 м2, для зон большей площади нормативы пропорционально увеличиваются.
Также технические характеристики рассматриваются по уровню шума – система проветривания не должна выделяться на фоне шума работы станков, качеству подаваемого воздуха – недопустимо ставить оборудование, которое подает воздух без очистки его от пыли и других вредных веществ.
Нормативная документация
Законодательные акты, регламентирующие правила составления проектов и обустройства систем вентиляции, – это ГОСТы, СП.
В частности:
- ГОСТ 30434-96. Устройства для очищения воздуха и вентиляции.
- ГОСТ 30528-97. Предписывает правила применения типов систем, фильтров по основным параметрам помещений.
- ГОСТ 30852.15-2002. Это межгосударственный стандарт.
- ГОСТ 21.602-2003 СПДС.
- ГОСТ Р ЕН 13779-2007. Это национальный стандарт РФ по системам вентиляции и требованиям технического характера к сетям в нежилых помещениях.
- СП 7.13130.2013. Требования по пожарной безопасности.
При создании проектов инженеры опираются на ряд законодательных актов: Федеральный закон от 30.12.2009 № 384-ФЗ, Постановление Правительства РФ от 16.02.2008 № 87.
Основные этапы проектирования
При составлении проекта учитывается обязательный ряд требований:
- санитарные;
- эксплуатационные;
- противопожарные;
- строительные и архитектурные.
Первый этап – расчет производительности сети. Учитываются показатели достаточности воздухообмена и его кратности – это полная смена воздуха в помещении определенного размера. Кратность определяется по типу загрязнений и их опасности для здоровья персонала.
На заметку! Процесс воздухообмена вычисляется для каждого помещения по отдельности. Показатели затем суммируются. Средний норматив кратности 60 м3/час днем и немного меньше ночью.
Второй этап – подбор сечения воздуховодов. Для расчетов нужны показатели воздухообмена и средней скорости движения потока воздуха (в среднем от 0,5 м/с).
Руководство по составлению проектной документации предписывает выполнение ряда правил, среди которых:
- Проведение предварительного анализа помещения по назначению, интенсивности прохода, рабочих процессов.
- Расчет параметров элементов сети воздухообмена.
- Определение конструкции сети. Здесь учитывается простота и скорость обслуживания, для чего обеспечивается свободный подход к системе.
- Выбор и приобретение оборудования.
- Оснащение сети защитой от шума, теплоизоляция каналов и приборов.
Этапы могут дополняться обустройством отдельных отводов, конструированием локальной сетки и интеграцией ее в общую систему.
Элементы системы вентиляции
Конструкция состоит из ряда основных и вспомогательных деталей.
К основным относятся:
- Воздуховоды. Это каналы для циркуляции потоков воздуха. Размеры и материалы воздуховодов подбираются по типу и назначению сети.
- Решетки. Устройства с функциями воздухораспределителей устанавливаются в отводы притока и отвода масс.
- Диффузоры. Также элементы для распределения потоков воздуха, но с большими техническими возможностями.
- Вентиляторы. Необходимы в сетях принудительного типа. Различаются по виду – приточные, вытяжные и могут быть универсальными.
- Системы нагрева и кондиционирования воздуха. Позволяют нагревать и охлаждать потоки, поступающие извне.
- Фильтры. Классифицируются по типу улавливающей мембраны и могут быть грубыми, средними, тонкими. Установка регламентируется показателями содержания вредных веществ в воздухе, величиной фракций.
К сетевым деталям относят: клапаны, заслонки, шупомоглотители, узлы прохода и пр.
Важно! Схема или план вентиляции включает обязательные элементы. Применение сетевых деталей не регламентируется и зависит от индивидуальных показателей сети.
Обозначение элементов вентиляции на схеме
Условные обозначения вентиляции – это буквенные или графические сокращения основных элементов, которые устанавливаются в систему и обозначаются на схеме. Вне зависимости от назначения и использования сети, применяются одинаковые обозначения.
Буквенное обозначение вентиляции на чертежах регламентировано ГОСТ 21.602-2003:
- п – приточная принудительная;
- в – вытяжная с механической тягой;
- у – воздушная завеса;
- а – приборы отопления;
- пе – приточная естественная;
- ве – вытяжная естественная;
- лп – люки для определения основных характеристик массы воздуха;
- лв – отверстия технологические для чистки внутренних туннелей воздуховодов.

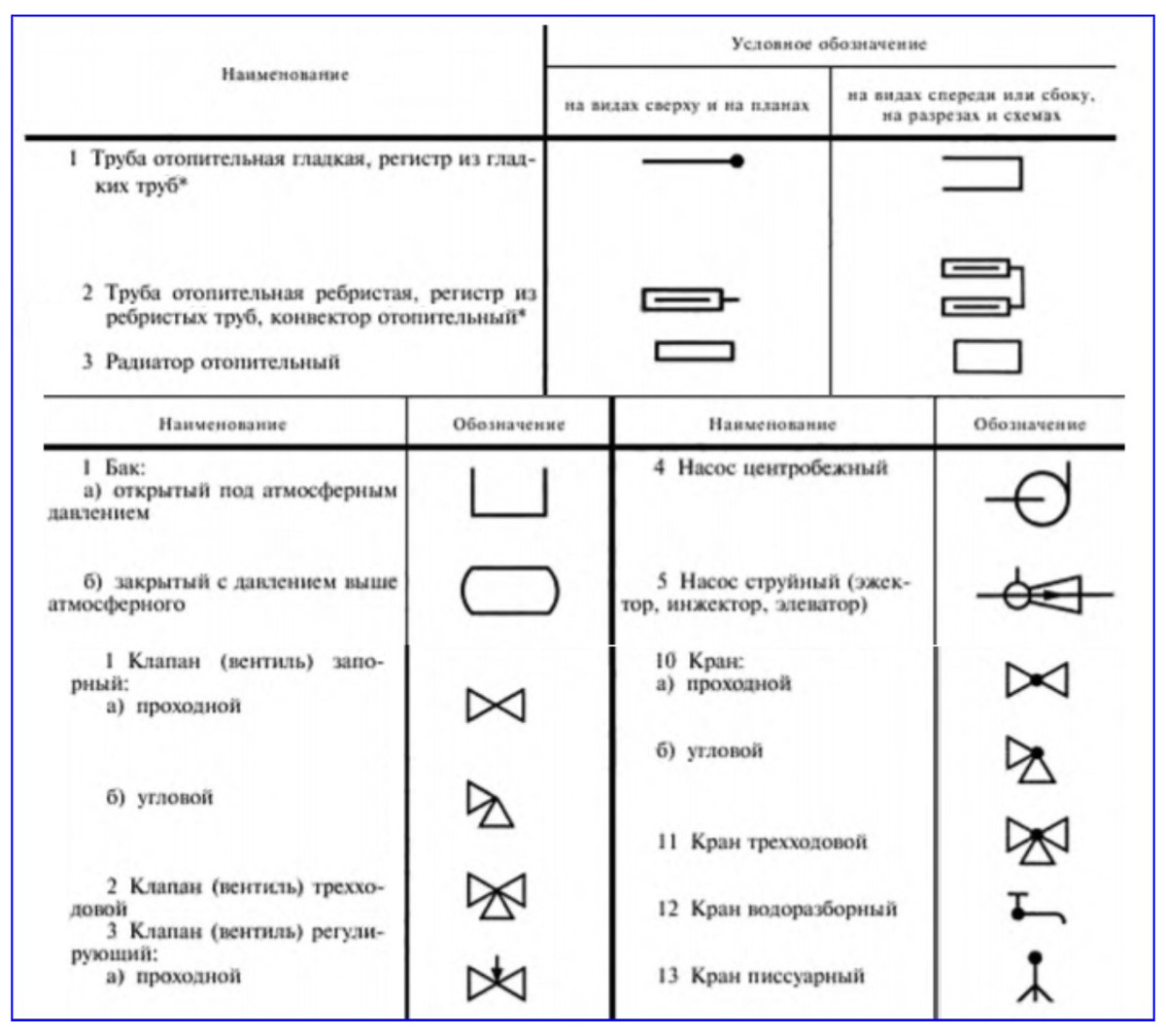

Числовые и графические обозначения указаны в ГОСТ 21.205. Составленная схема выглядит так.
Вся дополнительная информация размещается на отдельных листах, вкладках и прикладывается к проектной документации.
Важно! Рассматривая вопрос, нужно ли СРО для проектирования вентиляции, следует обратиться к части 1 ст. 55.8 Градостроительного кодекса РФ, где указано, что для проектирования допуск СРО нужен, в отличие от монтажа и установки сети.
Символы и значения HVAC | EdrawMax
Edraw Content Team
Вы хотите сделать свой план HVAC?
EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о символах HVAC и о том, как использовать символы HVAC . Просто попробуйте бесплатно прямо сейчас!
Попробуй Бесплатно
План HVAC иллюстрирует расположение и функционирование различных агрегатов и оборудования для отопления, вентиляции и кондиционирования воздуха в здании, доме или любом другом учреждении.
Мы используем символы HVAC для представления оборудования и машин в плане HVAC. Здесь вы узнаете о различных типах и преимуществах Символы HVAC . Узнайте, как использовать и найти эти символы для создания плана HVAC. Мы также поговорим об особенностях EdrawMax и о том, как вы можете рисовать персонализированные символы HVAC.
1. Что такое символы HVAC
Аббревиатура HVAC расшифровывается как отопление, вентиляция, кондиционирование. План HVAC представляет собой схематическую диаграмму, которая визуально представляет структуру и компоненты механических систем, установленных в зданиях, домах и других учреждениях для обеспечения теплового комфорта, кондиционирования воздуха и улучшения качества воздуха. Мы используем Символы HAVC для изображения расположения устройств, вентиляционной сети и других компонентов системы HVAC. Системы HVAC в основном используются в корпоративных и жилых зданиях и на промышленных предприятиях.
Целью использования символов HAVC является разработка точного плана HVAC, который будет удовлетворять экологическим требованиям комфорта за счет регулировки условий наружного воздуха. Существует два распространенных типа планов HVAC. Мы используем централизованный план HVAC, когда хотим разместить систему вдали от дома или здания. Для подачи кондиционированного воздуха используются воздуховоды. Местные системы HVAC обычно располагаются рядом с кондиционируемой зоной или внутри нее с требованиями к воздуховодам.
Существуют различные преимущества использования символов HAVC для создания плана перед проектированием механической системы. С помощью символов HVAC вы можете проиллюстрировать размер, положение и тип каждого более эффективного компонента. Надлежащий план HVAC поможет вам снизить счета за электроэнергию и создать лучшую систему вентиляции для изменчивости температуры. Вы также можете получить более чистый воздух и удаленный доступ для использования планов HVAC.
Символы HVAC отображают расположение устройств, вентиляционной сети и других компонентов системы HVAC.
2. Типы символов HVAC
Мы используем различные символы HVAC для разработки принципиальных и принципиальных схем, чтобы показать компоновку и механизм работы систем HVAC. Выбор символов для использования в плане HVAC зависит от конфигурации здания или дома и желания владельца. Некоторые из универсальных символов, используемых во всех схемах HVAC, – это воздуховоды, фильтры, приточные вентиляторы, электрические устройства и элементы управления. Мы разделяем символы HVAC на четыре типа в зависимости от их назначения, дизайна и типа здания. Вот четыре типы символов HVAC .
- ОВКВ
- климатическое оборудование
- Воздуховоды ОВКВ
- Средства управления и оборудование HVAC
- Символы оболочки стены HVAC
- Символы дверей и окон HVAC
2.
1 Символы элементов управления HVACСимволы управления HVAC иллюстрируют компоненты и устройства, которые управляют механизмом отопления, вентиляции и кондиционирования воздуха HVAC с силовыми соединениями и регуляторами. Мы используем эти символы, чтобы показать давление газа и воды или представить переменное управление в системе HVAC для регулировки скорости и крутящего момента двигателя. Некоторые из этих символов в основном используются на принципиальных схемах для обозначения потока управляющей жидкости и электрического модуля, управляющего системой. Вот некоторые символы управления HVAC.
- Температура : Показать текущую температуру системы или помещения.
- Влажность : Покажите устройство для измерения влажности.
- Давление : Измерение текущего давления в системе и отображение его значения.
- Напряжение : Измерьте напряжение в системе.
- Ток : Измерение электрического тока в системе.
- Таймер : Размещается там, где нам нужно поставить таймер или выполнить обратный отсчет.
Температура
Влажность
Энтальпия
Давление
Поток
Скорость
Напряжение
Текущий
Вращение
Свет
Вибрация
Таймер
Текущий
Власть
Качество воздуха
Уровень
Конечный переключатель
Дым
Подключение питания
точка ввода/вывода
Актуатор
Соединительная линия
Этикетка
Источник: EdrawMax
2.2 Символы оборудования HVAC
Символы оборудования HVAC изображают электрические изделия, устройства и оборудование, используемые для их подключения к системе HVAC. Мы используем эти символы HVAC для визуального представления всех основных и второстепенных компонентов и продуктов в плане HVAC. Оборудование включает в себя обычные устройства, такие как вентиляторы и воздушные фильтры для более качественного воздушного потока.
Он также включает внешние продукты, такие как блоки DX и осушители. Перед созданием плана HVAC вам необходимо иметь базовые знания об этих символах. Вот некоторые символы оборудования HVAC.
- Лопасти вентилятора : В основном вытягивается везде, где вентилятор или вытяжка должны быть размещены на плане HVAC.
- Глушитель : В основном размещается на двигателе для снижения уровня шума.
- Конденсатор : Жизненно важная часть любого плана HVAC; это теплообменное оборудование, которое может конденсировать пар в жидкость.
- Осушитель : важная часть любого плана HVAC; это теплообменное оборудование, которое может конденсировать пар в жидкость.
- Глушитель : Усовершенствованная форма глушителя, которая может быть включена в любое устройство для подавления его шума.
- Фильтр : Пористое устройство для удаления примесей или твердых частиц из жидкости или газа, проходящего через него.
Насос
Ротационный насос
Центробежный насос
Поршневой насос
Винтовой насос
Вентилятор
Центробежный вентилятор
Лопасти вентилятора
Удалитель влаги
Глушитель
Глушитель 2
Конденсатор
Воздушный фильтр
Сушилка
Змеевик
Вытяжка
Глушитель
Клапан регулировки объема воздуха
Фильтр
Регулятор
Обогреватель
Поверхностный воздухоохладитель
Увлажнитель
Высокоэффективный фильтр
генератор озона
Первичный фильтр
Воздушный компрессор
Кислородный фильтр
генератор озона
Мембранная прозрачная коробка
Вакуумный насос
Клапан
Вакуумметр
Сепаратор пара
Система наддува
Система осушения
Бустерный вентилятор
Система предварительного нагрева
Сопло
Котел
Насос холодной воды
Клапан потока
Водяная башня
Приточная решетка
Трубопроводная сеть
Охлаждающая спираль
Решетка обратного воздуха
Трубопровод
Зональный демпфер
Внешний воздуховод
Вентилятор
Ресивер хладагента
Чиллер
Вентилятор Аксии
Дверь доступа
Источник: EdrawMax
2.
3 Символы воздуховодов ОВКВВоздуховод HVAC является неотъемлемой частью центральных систем HVAC. Мы используем символы воздуховодов, чтобы проиллюстрировать воздуховоды и коробки Vav на плане HVAC. Большинство символов воздуховодов в основном представлены одной или двумя линиями прямоугольной формы. Мы используем воздуховоды по тепловым и акустическим причинам для увеличения и уменьшения тепла или холода. Когда мы составляем планы HVAC, мы вносим различные изменения, включая добавление или удаление воздуховодов в системе. Существуют также различные типы воздуховодов, например, те, которые используются для уменьшения вибрации или для сейсмических разрывов. Вот некоторые символы воздуховодов HVAC.
- Прямая труба : I-образная прямая труба, которая устанавливается в воздуховоде.
- Изгиб под углом : Изгиб дороги, реки, дорожки или гоночной трассы. Он имеет Г-образную форму и устанавливается в местах изгиба.
- Трехходовое соединение : Устанавливается, когда один вход разделен на три сегмента.
- Y-образное соединение : Имеют 2 плеча одинакового размера.
- Переход : Процесс или период перехода от одного состояния или состояния к другому. Оборудование размещается там, где одно состояние в трубе меняется на другое.
- Поставка : Устанавливается на подачу системы воздуховодов.
Прямой воздуховод
Митра изгиб
Митра изгиб 2
Митра изгиб 3
Митра изгиб 4
Переменный изгиб
Переменный изгиб 2
Отводной воздуховод
Отводной воздуховод 2
Соединение снизу
Соединение вверх
3-полосная развязка
Y-образный перекресток
Скошенный переход
Переход
Смещение перехода
Поставлять
Возвращаться
Гибкое соединение 1
Гибкий соединитель
Вертикальный воздуховод
коробка VAV
Скользящая заслонка
Демпфер
Источник: EdrawMax
2.
4 Элементы управления HVAC и символы оборудованияСимволы управления и оборудования HVAC изображают устройства и системы с функциями управления, такими как пропеллерный вентилятор с регулятором скорости. Это общие символы, используемые во всех типах планов HVAC. Большинство этих символов представляют продукты с вентиляторами и контроллерами. Многие устройства поставляются с контроллерами в системе HVAC, потому что внешняя и внутренняя среда здания или дома регулярно меняется, и мы должны настроить систему для повышения комфорта. Вот некоторые символы управления HVAC и оборудования.
- Тепловентилятор : Устанавливается в определенных местах (блоках) для обогрева.
- Пропеллерный вентилятор : Часть системы вентиляции, пропускающая воздух.
- Демпфер : Тип устройства, обладающего подавляющим или подавляющим эффектом. Устройство имеет ингибирующие эффекты, которые регулируют и перенаправляют поток воздуха.
- Клапан : Размещается в любом месте плана HVAC, чтобы включать/выключать поток в трубопроводе.
- VSD : Отверстие в стене, разделяющей две нижние камеры сердца. Это устройство с переменной скоростью, которое разделяет две камеры и регулирует скорость потока.
- Стрелка потока по трубе : Показывает направление, в котором любая жидкость или газ течет по трубопроводу.
воздуховод
Возвратный канал
Возвратный канал 2
Приточный воздуховод
Канал подачи 2
2-вентиляторные секции
3-вентиляторные секции
4-вентиляторные секции
ВАВ коробка
Коробка ДД ВАВ
Корпус катушки вентилятора
Тепловентилятор
Центробежный вентилятор
Пропеллерный вентилятор
Лопастной осевой вентилятор
Демпфер
Фильтр
Станция воздушного потока
Увлажнитель
Катушка Htg/Clg
Насос
Клапан
Задвижка
Расходомер воды
Чиллер
Градирни
Котел
Оборудование
ВСД
Начинать
Боковая труба
Труба сверху вниз
Сторона к нижней трубе
Стрелка потока трубы
Источник: EdrawMax
2.
5 Символы оболочки стены HVACНаиболее типичными элементами планировки офиса являются стены. Внешние стены представлены более толстыми линиями, тогда как внутренние стены представлены более тонкими линиями. Иногда между ними нет заметной разницы. Вместо одной сплошной линии внешние стены могут быть представлены черным контуром или двойными линиями.
Стена
Вертикальная стена
Изогнутая стена
Навесная стена
Космос
L-пространство
Т-пространство
Комната 1
Комната 2
Комната 3
Пилястра
Прямоугольная колонна
Круговая колонка
Луч
Происхождение сетки
Линия сетки
Источник: EdrawMax
2.6 Символы дверей и окон ОВКВ
Двери напоминают большие пространства между стенами, с изогнутой линией, указывающей, в какую сторону будет открываться дверь, и обеспечивающей зазор. В зависимости от их дизайна и функций они могут выглядеть по-разному на планах этажей.
Окна изображены так, как если бы они были частью стен.
- Три параллельные линии отделяют обычные раздвижные окна от сплошных стен.
- Створчатые окна имеют арки, которые выглядят как двери и демонстрируют, как они открываются наружу.
- Эркеры наклонены, как край знака остановки, прерывая прямолинейную траекторию стены.
Окно
Открытое окно
Открыть окно 2
Открыть окно 3
Планерное окно
Окно створки
Эркер
Двойное створчатое окно
Открытие
Дверь
Двойная подвесная дверь
Двойная дверь
Неровная дверь
Противоположная дверь
Вращающаяся дверь
Раздвижные двери
Раздвижная дверь
Двойная раздвижная дверь
Через дверь
Би складная дверь
Двойная двустворчатая дверь
Раздвижная стеклянная дверь
Верхняя дверь
Окно в сад
Источник: EdrawMax
3.
Где найти символы HVACБыло бы полезно, если бы у вас были правильные символы HVAC для создания точного плана HVAC с подробностями и четким представлением каждого компонента. Вы можете легко найти символы HVAC в библиотеке символов EdrawMax.
Вы можете легко найти символы HVAC в библиотеке символов EdrawMax . EdrawMax предоставляет вам более 26000 символов, которые вы можете использовать для создания HVAC или любой другой диаграммы. Вы можете найти нужные символы в EdrawMax и щелкнуть план HVAC. Перейдите в категорию HVAC и используйте простое перетаскивание, чтобы добавить любой символ, который вы хотите.
Символы EdrawMax HVAC:EdrawMax — лучший ресурс для символов HVAC, здесь вы можете найти сотни символов HVAC. Просто перетащите, вы можете легко создать план HVAC.
4. Как использовать символы HVAC
Следуйте этим инструкциям, чтобы научиться использовать символы HVAC и легко создавать дополнительные символы HVAC с помощью EdrawMax.
4.1 Как использовать символы HVAC в EdrawMax
Вместо того, чтобы тратить время на рисование символов или значков ОВКВ на бумаге, вам следует найти способ легко разработать план ОВКВ. EdrawMax хорошо оснащен для разработки плана HVAC.
Шаг 1 Войти в EdrawMax
Если вы новичок здесь, вы должны использовать свой адрес электронной почты для регистрации EdrawMax, но если вы уже являетесь пользователем EdrawMax, вам просто нужно бесплатно войти в EdrawMax. Откройте EdrawMax, выберите « Engineering » и найдите «9».0009 Building Plan », и нажмите « HVAC Plan », затем откройте новый холст или просто откройте встроенный шаблон.
Шаг 2. Выберите символы макета офиса
В отличие от физического рисования, EdrawMax помогает легко создать HVAC. В разделе символов EdrawMax вы найдете более 260 000 векторных символов, которые вы можете использовать в своих проектах. В EdrawMax вы можете найти символы HVAC в библиотеках символов на левой панели инструментов.
Вы можете нажать на кнопку “ + “, чтобы открыть новый холст для создания вашего HVAC. В левой части холста вы увидите библиотеку символов с множеством символов HVAC. Вы можете искать определенные символы в строке поиска.
Шаг 3 Перетащите
Как только вы найдете нужные символы HVAC, просто перетащите их на холст. Продолжайте настраивать, выбирая правильные символы, подходящий масштаб или размеры, а также добавляя дополнительные детали, такие как цвет, шрифт и т. д. После завершения работы с HVAC вы можете легко экспортировать свой файл или поделиться своим дизайном. Узнать больше Справочник по плану HVAC здесь, если необходимо.
4.2 Как создать больше символов HVAC в EdrawMax
EdrawMax предоставляет вам тысячи символов для создания диаграммы. Иногда вы хотите использовать на диаграмме уникальные или персонализированные символы, которых нет в библиотеке. EdrawMax предлагает простое решение этой проблемы.
Выполните следующие действия, если вы не можете найти нужные символы HVAC или хотите создать свои символы для создания диаграммы.
Шаг 1 Инструмент «Найти символ»
Если вы не можете найти символ, похожий на тот, который вам нужен, вы можете использовать инструмент «Карандаш», инструмент «Перо» и инструмент «Якорь», чтобы нарисовать свои персонализированные символы HVAC. Гораздо проще нарисовать нужный символ на EdrawMax, чем искать тот, который соответствует вашим требованиям. Вы также можете сохранить свой символ в библиотеке для последующего использования.
- Выберите « Symbols » на верхней панели инструментов;
- Используйте « Pencil Tool », « Pen Tool », « Anchor Tool », чтобы создать символ сада с самого начала;
- Выберите « Union », « Combine », « Subtract », « Fragment », « Intersect », « Smart Shape », чтобы создать свои символы.
Шаг 2.
Создание символов HVACПри создании макета офиса убедитесь, что размер, дизайн и другие атрибуты вашего значка соответствуют другим символам макета офиса. Выполните следующие шаги, чтобы нарисовать идеальные символы макета офиса.
- Сделайте значок пожарной лестницы и инфраструктуры квадратным, а предупреждающий или опасный символ — круглым.
- Вы можете использовать различные стили пера, чтобы сделать разные части вашего символа.
- Убедитесь, что иллюстрация внутри фигуры не перекрывает ее.
- При создании значка используйте правильный цвет для представления значка, например, красный для огня, желтый и белый для предупреждения и зеленый для точек входа и выхода.
Шаг 3 Импорт символов HVAC
За исключением создания новых символов HVAC в EdrawMax, вы можете импортировать символы HVAC со своей стороны. Найдите « Insert » на верхней панели навигации и импортируйте изображения, чтобы превратить их в символы.
Или щелкните третью опцию правой панели инструментов, чтобы вставлять изображения быстрее.
Шаг 4. Сохраните в своей библиотеке символов
После того, как вы завершили разработку символов ОВиК или импортировали изображения символов, вы все равно должны нажать ” Symbols ” вверху и выберите “ Сохранить символ ” в вашей библиотеке символов. Или вы можете нажать “ + ” в My Library на левой панели инструментов. Узнайте больше о том, как нарисовать план HVAC или спроектировать HVAC из этого руководства HVAC по плану здесь.
5. Бесплатное программное обеспечение для рисования HVAC
Создать план ОВК намного проще с помощью бесплатного программного обеспечения ОВКВ, такого как EdrawMax, вместо того, чтобы рисовать его с нуля. С EdrawMax вы получаете обширную библиотеку символов с тысячами 9 символов.0009 Символы HVAC , которые вы можете использовать для создания своей диаграммы.
Он также предоставляет вам бесплатные редактируемые шаблоны, которые вы можете настроить за несколько минут и завершить свою диаграмму. EdrawMax — отличный инструмент для совместной работы в команде, а его простой в использовании интерфейс делает его лучшим выбором для всех. Эти функции делают EdrawMax лучшим бесплатным программным обеспечением для рисования HVAC .
Ключевые особенности EdrawMax:
- EdrawMax поставляется с бесплатными примеры и шаблоны планов HVAC , полностью настраиваемые;
- Встроенные векторные символы позволяют легко добавлять в проект компоненты HVAC;
- Вы можете легко поделиться проектом HVAC со своей командой и увидеть изменения, внесенные вашей командой в реальном времени;
- EdrawMax позволяет экспортировать файл в несколько форматов, включая MS Docs, PPTX, JPEG, PNG, PDF и другие;
- EdrawMax имеет сильное сообщество из 25 миллионов пользователей, которые обновляют сообщество шаблонов своими творческими проектами;
- EdrawMax считается лучшим инструментом для начинающих и профессионалов из-за удобной панели инструментов и простой функции перетаскивания.
ПЫТАТЬСЯ В СЕТИ
6. Заключительные мысли
Мы используем символы HVAC для создания принципиальных схем для обеспечения теплового комфорта и улучшения качества воздуха внутри дома, здания или предприятия с хорошей вентиляцией и фильтрацией воздуха. Когда вы создаете план HVAC, не забудьте добавить элементы управления безопасностью, операционные элементы управления, контакты реле и символы для переключателей.
EdrawMax — лучшее программное обеспечение для ОВКВ с бесплатными шаблонами и большой коллекцией символов и значков. Профессионалы и новички предпочитают EdrawMax из-за его простого интерфейса и быстрых инструментов построения диаграмм. Вы также можете импортировать символы из Интернета и загружать или делиться своей диаграммой в любом формате, который вы хотите, используя EdrawMax.
→Загрузить сейчас: Символы HVAC PDF
Полное руководство по плану HVAC
Ознакомьтесь с этим полным руководством, чтобы узнать все о плане ОВК, например о типах ОВК, символах ОВК и о том, как составить план ОВК.
УЗНАТЬ БОЛЬШЕ
Вам также может понравиться
Значки схемы рассадки
Символы
Символы планировки офиса
Символы
Значки плана эвакуации
Символы
Садовые символы
Символы
Альбомные символы
Символы
Символы плана этажа ванной комнаты
Символы
План этажа, HVAC, сантехника и архитектурные обозначения плана этажа
Содержание
Чертежи представляют собой группу символов.
Символы чертежа используются для обозначения объектов, функций или систем в плане инженерного чертежа. Символы чертежей используются в архитектурных чертежах, чертежах конструкций, электрических чертежах и т. д.
1. Обозначения на плане этажа
На планах этажей мы видим различные типы символов, они содержат мебель, окна, двери и т. д. Некоторыми основными символами планов этажей являются компас, двери, лестницы, окна, стены и приложения.
Компас: Это символ стрелки, который обеспечивает ориентацию здания, по которой архитектор или строитель может определить северное направление. По этому символу мы можем легко узнать направления на восток, запад, север и юг.
Двери: Символ двери представлен прямой линией, а дуга представляет проекцию открывания двери .
Лестница: Подготавливается параллельными линиями и размещается между двумя окнами .
Окна: Символ окна рисуется тремя линиями.
Стены: Стены бывают двух типов; внутренние стены и наружные стены стены . Обе стены подготовлены двумя параллельными линиями, но линии внешних стен более темные и толстые, а линии внутренних стен светлые.
Бытовая техника: Это другие символы на плане этажа, такие как ванна, туалет, раковина, другая мебель и т. д. Все символы бытовых приборов подготовлены одной линией.
Некоторые сокращения плана этажа.
| Б | Луч |
| АС | Кондиционер |
| БВ | Поворотный затвор |
| БК | Книжный шкаф |
| КБР | Шкаф |
| КАБ | Шкаф |
| Класс | Шкаф |
| ЦФ | Бетонный пол |
| ЦВЕТ | Колонка |
| КТ | Керамическая плитка |
| CW | Полая стенка |
| ДС | Водосточная труба |
| Вытяжной вентилятор EF | Вытяжной вентилятор |
| ДВ | Посудомоечная машина |
| ГМ | Газовый счетчик |
| HTR | Нагреватель |
2.
Символы ОВКВ на чертежах
Символы чертежа соединения
В системе сантехники все приспособления и клапаны нарисованы таким количеством символов, которое приведено ниже. –
| Серийный номер | Чертеж сантехники | Символы |
| 1 | Трубопровод | |
| а. | Крупный трубопровод | |
| б | Подключенный трубопровод | |
| с | Большая прямая линия | |
| д | Прямая труба | |
| и | Технологическое соединение | |
| ф | Бок о бок | |
| г | Несколько линий | |
| ч | Почва и отходы, выше уровня земли, почва и отходы, | |
| и | Уровень ниже | |
| и | Вентиляционное отверстие | |
| к | Холодная вода | |
| л | Горячая вода | |
| м | Возврат горячей воды | |
| п | FireLine | |
| или | Газопровод | |
| р | Кислотные отходы | |
| к | Питьевое водоснабжение | |
| р | Возврат питьевой воды | |
| с | Пылесос | |
| т | Сжатый воздух | |
| 2,0 | Чертеж трубопроводной арматуры | Символы |
| и | Соединение труб | |
| б | Колено – 90° | |
| с | Колено – 45° | |
| д | Локоть вверх | |
| и | Локоть – отогнут вниз | |
| ф | Колено – Длинный радиус | |
| г | Боковой выпускной патрубок – выпуск вниз. | |
| ч | Колено с боковым выпуском – выпуск вверх | |
| и | Колено основания | |
| и | Колено с двумя отводами | |
| к | Тройник одинарный стреловидный | |
| л | Двойной тройник | |
| м | Колено переходное | |
| п | Уменьшение локтя вниз | |
| или | Тройник | |
| р | Тройник с выходом вверх | |
| к | Тройник с боковым отводом – отвод вверх | |
| р | Тройник с боковым отводом – отвод вниз | |
| с | Крест | |
| т | Концентрический переходник | |
| и | Эксцентриковый переходник | |
| против | Боковой | |
| ш | Компенсатор | |
| 3,0 | Чертеж водопроводного клапана | Символы |
| и | Задвижка | |
| б | Шаровой клапан | |
| с | Угловой шаровой клапан | |
| д | Угловая задвижка | |
| и | Обратный клапан | |
| ф | Угловой обратный клапан | |
| г | Запорный кран | |
| ч | Предохранительный клапан | |
| и | Быстродействующий клапан | |
| и | Поплавковый клапан | |
| к | Задвижка с электроприводом | |

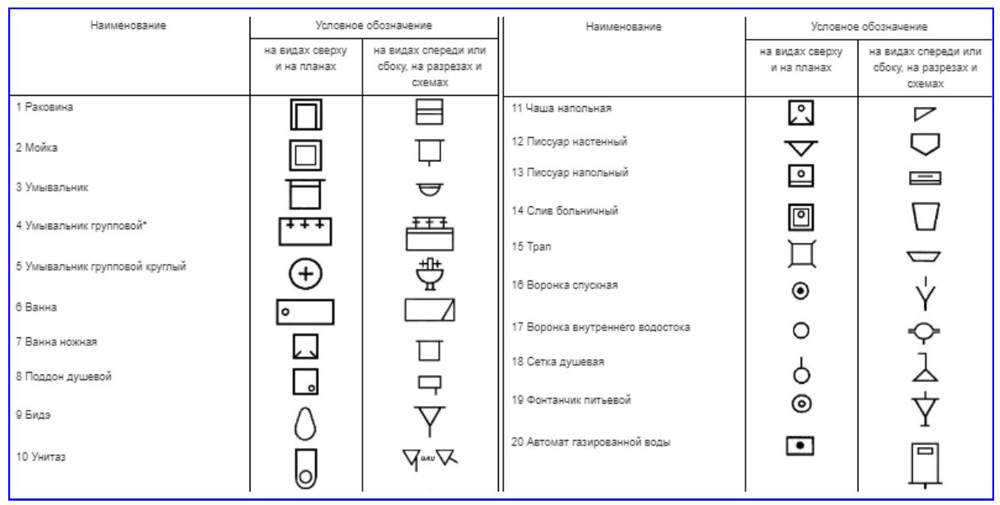

| 4,0 | Чертеж сантехнического оборудования | Символы |
| и | Угловая ванна | |
| б | Встраиваемая ванна | |
| с | Сидячая ванна | |
| д | Биде | |
| и | Душевая кабина | |
| ф | Насадка для душа | |
| г | Верхний групповой душ | |
| ч | Туалет на пьедестале | |
| и | Настенный унитаз | |
| и | Угловой унитаз | |
| к | Туалет для инвалидов | |
| л | Стоматологический туалет | |
| м | Стандартная кухонная мойка | |
| п | Кухонная мойка, правая и левая сливная доска | |
| или | Кухонная мойка, Дренажная доска L H | |
| р | Сочетание раковины и посудомоечной машины | |
| к | Сочетание раковины и лотка для белья | |
| р | Сервисная раковина | |
| с | Умывальник (настенный) | |
| т | Умывальник | |
| и | Лоток для белья (одинарный) | |
| против | Лоток для белья (двойной) | |
| ш | Унитаз (бак) | |
| х | Унитаз (встроенный бак) | |
| и | Унитаз (смывной клапан, выход в пол) | |
| из | Унитаз (FlushValve, настенный) | |
| А | Писсуар (настенный) | |
| Б | Писсуар (киоск) | |
| С | Писсуар (корытообразный) | |
| Д | Питьевой фонтанчик (утопленный) | |
| Е | Питьевой фонтанчик (полувстраиваемый) | |
| Ф | Питьевой фонтанчик (выступающий) | |
| Г | Бак для горячей воды | |
| Н | Водонагреватель | |
| Я | Метр | |
| Ж | Стойка для шлангов | |
| К | Нагрудник для шланга | |
| Л | Выход газа | |
| М | Вакуумный патрубок | |
| Н | Слив | |
| О | Сепаратор жира | |
| П | Маслоотделитель | |
| В | Очистка | |
| Р | Гаражный трап | |
| С | Напольный трап с обратным клапаном | |
| Т | Крышный отстойник |
4.
Обозначения архитектурных планов этажей Обозначения архитектурных планов этажей содержат различные типы символов и обычно имеют больший размер. Архитектурные символы в основном делятся на четыре части: служебные символы, символы освещения, электрические символы и символы разреза плана.
а. Символы сервисных чертежейСервисные символы – это символы механизмов, к которым относятся канализационные трубы, вентиляция и т. д.
| Серийный номер | Схема обслуживания | Символы |
| 1 | Выход дождевой воды | |
| 2 | Вентиляционная труба для почвы | |
| 3 | Дымоход котла | |
| 4 | Выпускной патрубок для дождевой воды | |
| 5 | Вентилятор с механическим вентилятором | |
| 6 | Пассивная вентиляция | |
| 7 | Направление дренажа | |
| 8 | Дренаж поверхностных вод | |
| 9 | Изолированная труба для дождевой воды | |
| 10 | Изолированная вентиляционная труба | |
| 11 | Грунтовая вентиляционная труба через крышу | |
| 12 | Клапан подачи воздуха | |
| 13 | Входящая горячая вода | |
| 14 | Входящая холодная вода | |
| 15 | Бег грязной воды над землей |
б.
Lighting Blueprint Symbols Здесь обсуждаются все типы световых символов, и существуют различные типы.
| Серийный номер | Чертеж освещения | Символы |
| 1 | Встраиваемый прожектор | |
| 2 | Регулируемый встраиваемый точечный светильник со степенью защиты IP | |
| 3 | Встраиваемый точечный светильник — класс защиты IP | |
| 4 | Встраиваемый напольный светильник | |
| 5 | Подводный фонарь | |
| 6 | Светильник для наружного освещения | |
| 7 | Световой столб | |
| 8 | Настенный светильник | |
| 9 | Настенный светильник с сенсорным управлением | |
| 10 | Накладной точечный светильник со степенью защиты IP | |
| 11 | Встраиваемый светильник для лестницы | |
| 12 | Внешний настенный светильник | |
| 13 | Светодиодная лента | |
| 14 | Флуоресцентная лента | |
| 15 | Наклейка на полосу света | |
| 16 | Одноклавишный выключатель света | |
| 17 | Двойной односторонний выключатель света | |
| 18 | Трехклавишный односторонний выключатель света | |
| 19 | Одноклавишный двухпозиционный выключатель света | |
| 20 | Двойной двухпозиционный выключатель света | |
| 21 | Трехпозиционный двухпозиционный выключатель света | |
| 22 | Диммерный выключатель света | |
| 23 | 2-позиционный диммер | |
| 24 | 3-позиционный диммер | |
| 25 | ИК-датчик | |
| 26 | Кулисный переключатель | |
| 27 | Дверной звонок |
в.
