Содержание

Графическое обозначение материала в сечениях и на виде » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | НПП «Фотограмметрия»

ГОСТ 2.306-68
Обозначения графических материалов и правила их нанесения на чертежах
Москва, 1971

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 2).

Обозначение графических материалов в сечениях

1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать чертежу 1а. (Введен дополнительно, Изм. № 1).

Чертеж 1а. Общее графическое обозначение материалов в сечениях.

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

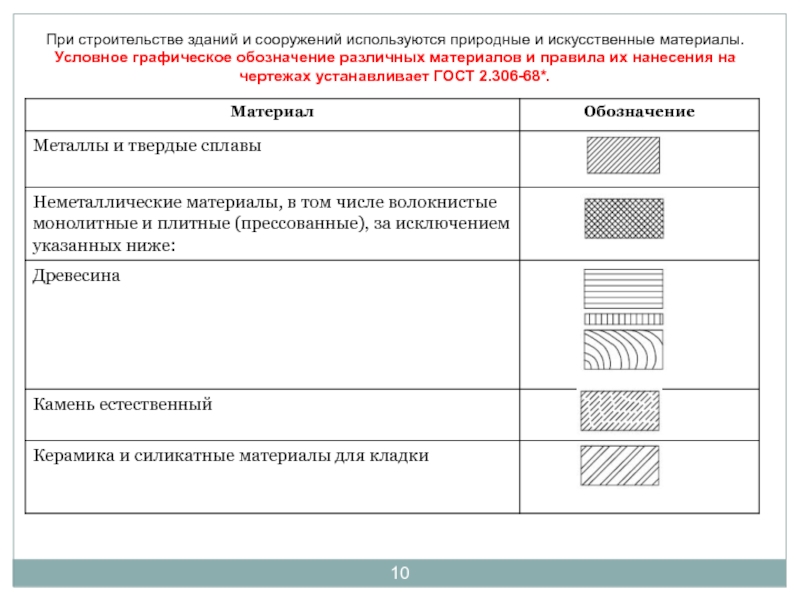

Таблица 1.

Примечания:
1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на чертеже 1.

Чертеж 1. Обозначения сетки и засыпки из любого материала в сечениях.

Обозначение графических материалов на видах (фасадах)

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Чертеж 2. Обозначение материалов на виде (фасаде).[/center]

Примечания:
1. (Исключено, Изм. № 1).
2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.
4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Правила нанесения штриховки на чертежах

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены. (Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. (Измененная редакция, Изм. № 2).

7.Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения. (Измененная редакция, Изм. № 4)

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки. (Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).
При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (рис. 12).

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13). (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР
РАЗРАБОТЧИКИ В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б. Я. Кабаков, Л. В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
3. (Исключен, Изм. № 4)
4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Распечатать

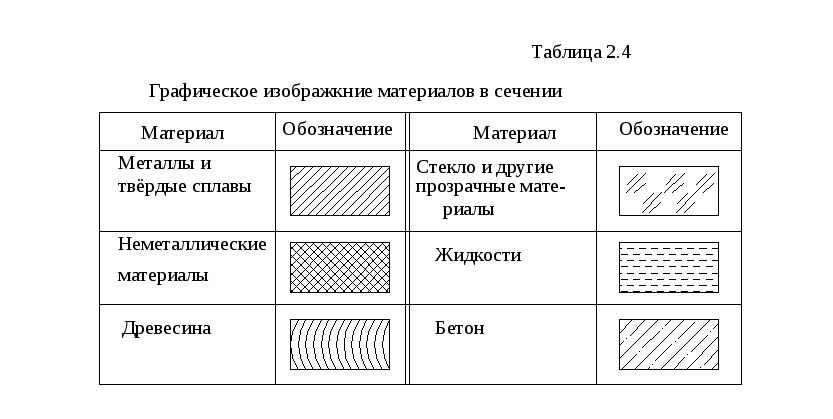

Обозначения графические материалов в сечениях

ГОСТ 2.306 – 68

Все детали, которые изображаются на технических чертежах, представляют собой определенные геометрические тела и их комбинации. Изготавливаться они должны из определенных материалов, в соответствии с закладываемыми при их разработке требованиями.

Вид материала указывается в основной надписи чертежа. В тех случаях, когда на техническом чертеже надо указать сечение, материал обозначается графически, в зависимости от того, какого он вида.

Одним из основных требований, предъявляемых к графическим обозначениям в сечениях материалов, является то, что детали должны легко различаться, вид материала надлежит показывать так, чтобы чтение чертежа не было затруднено.

Основным нормативным документом, которым устанавливаются правила нанесения материалов в сечениях и их графического изображения, является ГОСТ 2.306 – 68. Он действует для всех отраслей промышленности и строительства.

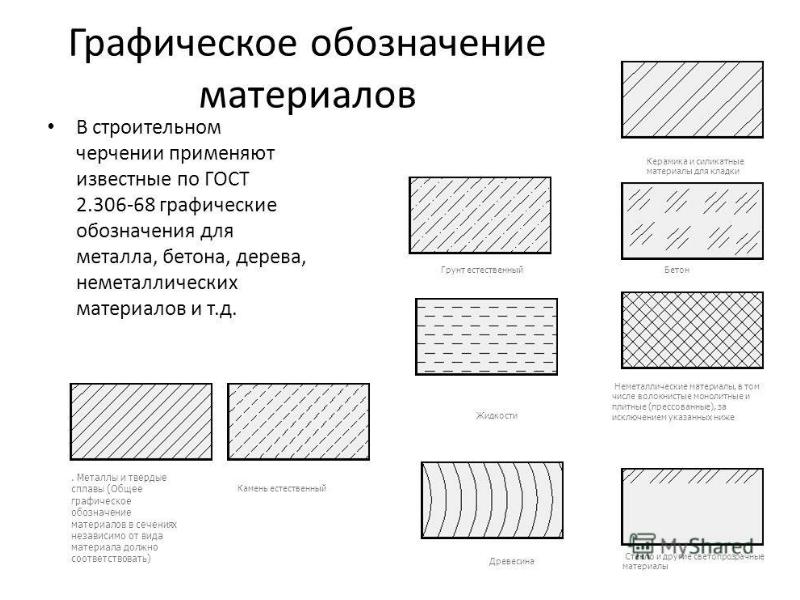

Металлы

Неметаллы

Древесина

Камень

Керамика

Стекло

Жидкости

Допускается применять дополнительные обозначения материалов, не предусмотренных стандартом, поясняя их на чертеже.

Пример штриховки металлов



Штриховка неметаллических материалов



Штриховка древесины



Пример штриховки камня



Штриховка керамических и силикатных материалов



Пример штриховки бетона



Пример штриховки стекла



Штриховка жидкости на чертеже



Штриховка грунтов

Согласно стандарту, нанесение всех параллельных линий штриховки должно осуществляться под углом 45° к оси изображения, его контуру или же к рамке самого чертежа.

Штриховка под углом 45° относительно линии контура изображения



Штриховка под углом 45° к оси изображения



Штриховка под углом 45° к линиям рамки чертежа



Нанесение линий штриховки должно производиться с наклоном или вправо, или влево, однако таким образом, чтобы его направление на всех сечениях детали, было одинаковым, причем вне зависимости как от количества этих сечений, так и от количества листов чертежей.

Частота линий штриховки (то есть интервал между ними) выбирается в зависимости от таких факторов, как площадь заштриховываемой поверхности, а также потребность в разнообразии штриховки сечений смежных частей детали. Для всех сечений одного масштаба, которые могут иметься у детали, расстояние между наносимыми штрихами должно быть одинаково. Согласно стандарту, расстояние между штриховыми линиями может находиться в пределах от 1 до 10 миллиметров в зависимости от того, нужно ли разнообразить штриховку смежных поверхностей и от того, какова ее площадь.

В тех случаях, когда проводимые под углом 45° линии штриховки по своему направлению совпадают с осевыми линиями или линиями контура, то их надлежит проводить под углом или 60°, или 30°.

Штриховка под углом 30°



Штриховка под углом 60°



Неполная штриховка







Те площади сечений, которые имеют узкую и длинную форму (к примеру, вальцованные, штампованные и прочие подобные детали), и ширина которых при выбранном масштабе чертежа не превышает 4 миллиметров, полностью заштриховываются только у контуров отверстий и на концах. Остальная же площадь обозначается штриховкой в нескольких местах, небольшими участками. Штриховку стекла рекомендуется наносить с наклоном от 15° до 20° к линии наибольшей стороны контура сечения.



Зачерненная площадь сечения

при её ширине менее 2 мм







Если ширина сечения на чертеже составляет менее 2 миллиметров, то его, согласно действующему стандарту, допускается изображать зачерненным, а просветы между соседними сечениями должны быть шириной не меньше 0,8 миллиметра. Что касается строительных чертежей, то на них все сечения небольшой площади допускается изображать как сечения металла или вовсе не наносить обозначение, а конкретный его материал просто указывать надписью на поле чертежа.



Расстояние между линиями штриховки





Если на чертеже необходимо изобразить сечение двух смежных деталей, то для одной из них выбирается наклон штриховых линий в правую, а для другой – в левую сторону. Такой прием называется в черчении встречной штриховкой.



Сдвиг линий штриховки в одном сечении

Если штриховка сечений смежных частей производится способом «в клетку», то расстояние между линиями в каждом из них должно быть различным. В тех случаях, когда используется штриховка одинакового наклона, то расстояние между линиями на разных сечениях должно быть различным. Кроме того, для выделения линии можно сдвигать в одном сечении по отношению к сечению другому, и при этом не менять угол их наклона.



Штриховка вблизи контура сечения









Если площадь сечения велика или если на чертеже указывается профиль грунта, то допускается указание обозначения сечения узкой полоской равномерной ширины непосредственно у контура.









Как рисовать стекло: используйте глаза, а не память

Поделиться:

Рисовать стеклом и другими прозрачными предметами не так сложно, как может показаться. Это кажется трудным не из-за самого предмета; это из-за того, как мы думаем об этом. Наше самое большое препятствие, которое нужно преодолеть при рисовании, — это преодолеть то, что наш мозг говорит нам об объекте. Вместо того, чтобы так много думать, мы должны наблюдать и анализировать. Используйте свои глаза, а не память.

Этот кристалл состоит из множества фигур, похожих на головоломки.

Как рисовать стекло

Когда мы думаем о прозрачных вещах, таких как стекло и вода, наш мозг кричит: «Это ясно!» Как нарисовать что-то ясное? Во-первых, осознайте, что все ясное на самом деле состоит из вещей, окружающих его и отражающихся в нем. Чтобы упростить задачу, перестаньте думать «ясно» и вместо этого ищите узоры света и тьмы, которые показаны внутри него.

Прекрасный пример этой теории показан в этом хрустальном стакане. Рисунок выше представлен в моей книге Реалистичный рисунок . Он показывает, как все можно рассматривать как комбинацию светлых и темных форм, которые создают головоломку. Рисование каждой маленькой фигуры по одной упрощает проект.

Прозрачное стекло изготавливается с смешиванием и контрастом темного и светлого.

Посмотрите на пример со стеклянными бутылками. Этот рисунок будет в моей новой книге, которая выйдет в следующем году под названием «Новая большая книга рисунков ». Он показывает, как можно создать внешний вид стекла с помощью плавного смешивания. Ни одна из этих бутылок не имеет идеально прозрачного стекла. Каждый из них имеет оттенок цвета. Тот, что справа, явно намного темнее по цвету. Чтобы сделать их действительно похожими на стекло, я сосредоточился на паттернах света и тьмы.

Благодаря контрасту они выглядят блестящими.

Сначала я нарисовал более темную бутылку справа, чтобы установить более темные тона. Это удержало меня от того, чтобы я не стал слишком темным на более светлом слева. Сравнение тонов одной области вашего рисунка с другой поможет вам определить тональную точность. Я считаю полезным всегда начинать сначала с самой темной области вашего рисунка. Помните: тьма порождает свет!

Я использовал много смешивания с пнем, чтобы сделать его гладким и отражающим. Я изучил узоры света и тени и сначала нанес карандашом темные области. После плавного смешивания я использовала ластик-клячку, чтобы «поднять» световые формы и отражающие блики.

Эллипсы необходимы для получения перспективы.

Одна из важнейших вещей в рисовании натюрмортов, подобных этому, — сделать ваш объект трехмерным. Круглые объекты состоят из эллипсов, как показано на рисунке. Этот пример тоже из 9 0013 Реалистичный рисунок . На нем показано, как создается ваза с эллиптическими формами.

Эллипсы также делают бутылки на моем рисунке симметричными, округлыми и трехмерными.

Другим важным элементом является то, как светлые и темные области работают вместе. Блики и тени создают иллюзию передней и задней поверхности бутылок. Вы можете увидеть тонкий намек на столешницу, проходящую сквозь них, что делает их четкими. Кривые, созданные тенями и бликами, создают иллюзию прозрачности.

Не бойтесь рисовать предметы из стекла. Для достижения успеха рассмотрите стеклянные предметы как формы, состоящие из светлых и темных узоров с большим количеством смешивания и подъема.

Сегментный рисунок помогает изолировать небольшие области рисунка.

Чтобы лучше видеть эти элементы, попробуйте нарисовать сегмент. Выделение небольшой части стеклянного объекта с помощью видоискателя, как показано здесь, может помочь вам быть более объективным. Это упрощает его точное нанесение и позволяет видеть случайные формы. Это доказывает, что искусство в высшей степени психологично. То, как мы думаем, мешает тому, как мы наблюдаем что-то при рисовании. Следуйте этим советам, и вы станете более опытным в рисовании.

Ли

---

Ли Хаммонд называют Королевой рисования. Это может быть несправедливо в наши дни, так как в дополнение к лучшим урокам рисования, она также создала фантастические книги и видео, наполненные такими же простыми в использовании техниками акриловой живописи, техниками цветных карандашей и многим другим. Щелкните здесь, чтобы увидеть все обучающие книги и DVD, которые Ли Хаммонд может предложить!



Поделиться:

Архитектурные символы | Архитектурные символы на чертеже

Архитектурные символы очень важны для любого инженерного чертежа. Архитектурные символы обозначают конкретные объекты на инженерных чертежах.

Все технические чертежи содержат некоторую форму представления. Представления могут быть созданы с использованием определенных символов для обозначения элементов, которые должны быть построены в определенных местах или областях. Этот символ представляет собой визуальную модель строящейся конструкции.

Как и другие инженерные чертежи, архитектурные чертежи содержат несколько символов, которые помогают легко представить ваш проект нетехническим специалистам или клиентам.

Поскольку эти архитектурные символы важны и просты для понимания, их следует включать в архитектурные чертежи. Итак, в этой статье мы собрали различные архитектурные символы, используемые в архитектуре.

Содержание

1. Символы дверей на архитектурном чертеже

99% построенных конструкций требуют входных дверей, а двери являются ключевыми конструктивными элементами, которые играют важную роль в обеспечении конфиденциальности и безопасности.

Поэтому необходимо использовать символ двери, чтобы указать расположение двери на чертеже. Символы дверей помогают работникам, подрядчикам или клиентам понять, где в здании будет находиться дверь.

Следующие обозначения дверей обычно используются в архитектурных чертежах для обозначения расположения двери в конструкции.

Архитектурные символы для дверей

2. Символы окон в архитектурном чертеже

Окна, как и двери, являются вторым по важности элементом в здании и играют важную роль в вентиляции и безопасности дома или здания.

Использование символов окон на архитектурных чертежах может дать вам представление о том, где и какие окна устанавливать.

Архитектурные символы для окон

3. Символы стен на архитектурном чертеже

Поскольку проект требует строительства разных типов стен с разным дизайном, таких как капитальные стены, стены с балюстрадами, составные стены и другие декоративные стены, символы дверей должны быть присваивается архитектурным чертежам.

Поэтому каждая стена должна быть отмечена специальным символом, указывающим на тип материала и дизайн, использованный при ее строительстве.

Вот несколько символов стены, которые показывают тип материала, который будет использоваться для строительства стены. Материалы представлены с использованием таких узоров, как кирпич, песок, бетон, гравий, камень, болото и забор. См. изображение ниже.

Архитектурные символы для стены

4. Символы кухонных элементов на архитектурном чертеже

Кухня содержит множество элементов от шкафов до умывальников и должна быть отмечена на архитектурном чертеже символами кухонных элементов, чтобы избежать проблем в будущем.

Эти архитектурные символы помогают в визуальном представлении и помогают определить пространство или площадь определенного элемента.

Эти символы элементов кухни включают шкаф, электрическую плиту, раковину, холодильник, газовую плиту, раковину и многое другое.

Архитектурные символы для кухонных элементов

5. Сантехнические и водопроводные символы на архитектурном чертеже

Санитарно-технические изделия являются важным элементом дизайна, помогающим поддерживать гигиену в помещении. Сантехника включает раковину. Раковина (стеклянная или из нержавеющей стали), ванна, унитаз, писсуар и сливной бачок.

Эти места сантехники должны быть отмечены на архитектурном чертеже с помощью символов сантехники. Эти архитектурные символы облегчают понимание чертежей и позволяют правильно выполнять их без путаницы.

Архитектурные символы для сантехники и водопровода

6. Ландшафтные символы в архитектурном чертеже

Ландшафтные символы — это архитектурные символы, которые помогают представить ландшафт здания. Ландшафтный дизайн включает в себя изображения вокруг здания, такие как газоны, сады, деревья, внутренние дворики и т. д.

Ниже приведены некоторые из наиболее часто используемых символов ландшафта в архитектурных чертежах для представления ландшафта здания.

Архитектурные символы для ландшафта

7. Символы строительных материалов на архитектурных чертежах

Символ строительного материала указывает на тип материала, используемого для строительства или установки определенного структурного элемента.

Строительные материалы, такие как кирпич, сталь, бронза, пластик, алюминий, цемент, бетон, песок, дерево и т. д., обычно представляются с использованием специального шаблона, как показано на рисунке ниже.

Эти символы строительных материалов дают подрядчикам четкое представление о типе материала или модели, которую следует использовать во время строительства.

Архитектурные символы для строительных материалов

8. Сервисные символы на архитектурном чертеже

Сервисные символы используются для обозначения инженерных коммуникаций здания, таких как дождевые вентиляционные отверстия, ручные вентиляционные отверстия, дымоходы котлов, наземные вентиляционные отверстия, всасывающие вентиляционные отверстия, вентиляционные отверстия и многое другое.

Использование сервисных символов в архитектуре дает понять, где устанавливать и какие элементы сервиса.

Архитектурные символы для обслуживания

9. Символы освещения на архитектурном чертеже

Этот символ используется для обозначения типа устанавливаемого освещения. В зависимости от региона существуют различные осветительные приборы, такие как внутреннее освещение, наружное освещение и декоративное освещение.

ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона по ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21. 501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

Расследование

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Материал	Штриховка
Металл	Косые линии с постоянным интервалом
Неметаллические материалы (кроме перечисленных отдельно)	Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
Дерево, поперек волокон	Изображение среза с радиальными трещинами и годовыми кольцами
Дерево, вдоль волокон	Весьма реалистичное изображение текстуры лиственницы
Бетон без армирования	Пресловутый пескогравийный пейзаж
Железобетон	Пескогравийный пейзаж с наклонной штриховкой
Кирпич строительный	Линии, аналогичные изображающим металл, но более редкие
Кирпич специальный (шамотный, кислотостойкий и так далее)	Перемежающиеся сплошные и пунктирные наклонные линии
Стекло, оргстекло	Группы из трех штрихов с промежутками по вертикали и горизонтали
Жидкости	Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
Насыпной грунт	Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

Материал	Штриховка
Древесина	Изображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом.
Натуральный камень	Наклонные пунктирные линии
Керамические и силикатные кирпичи, блоки и строительные камни	Группы из двух наклонных линий перемежаются широкими просветами
Бетон	Наклонные штрих-пунктирные линии
Грунт	По верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

• Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

• Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
• Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

На всех сечениях одной детали шаг штриховки одинаков.

• Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
• Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?

К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.

ГОСТ Р 21.1207-97

Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.

Так что делать при построении чертежа? Воспользоваться лазейкой с произвольным обозначением материала и сноской внизу? Или какие-то нормы все же существуют?

Ответ найдется в довольно неожиданном месте — стандарте, регламентирующем условные обозначения в дорожном строительстве, при построении чертежей автодорог.

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

• Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
• Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
• Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

Обозначения согласно ГОСТ Р 21.1207-97.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

• можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
• с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

• железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;
• армированный бетон — по очереди чертятся сплошные и прерывистые линии;
• штриховка бетона на схеме отмечается пунктирной линией.

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

• неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
• металл — помечали косыми линиями, сохраняя одинаковое расстояние;
• жидкости — вертикальные пунктирные линии с суживающимися промежутками;
• кольца и трещины — для условного обозначения использовали продольный срез;
• дерево — обозначения использовали с учетом особенностей древесины;
• растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
• фанера — долевой разрез;
• неармированные ЖБ конструкции выполнялись в форме пескогравия;
• керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
• стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
• железобетон — косые штрихи с рисунком пескогравия;
• кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Понятие, особенности и система источников информации

Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.

Некоторые особенности выполнения штриховки:

1. В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
2. Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
3. Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2. 306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т.д., обычно используется в дорожном строительстве).

Стандарт ГОСТ 3455-59

Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Система основных обозначений (они до сих пор используются):

• Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
• Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
• Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
• Бетон неармированный – выполненный схематично рисунок пескогравия.
• Кирпич – сплошные и пунктирные линии, которые пересекаются.

• Железобетон – изображение пескогравия и использование косых штрихов.
• Стекло – три вида штрихов с горизонтальными/вертикальными интервалами.
• Кирпич – обозначается в виде сплошных/пунктирных линий, которые пересекаются под наклоном.
• Фанера – долевой разрез.
• Раствор жидкий – штрихуется бетон такого типа с использованием горизонтальных линий с интервалами, которые сужаются.
• Керамзитобетон – рисовали пескогравий, с дополнительными тремя скрещенными линиями, которые проходят в разных направлениях.

Стандарт ГОСТ 2.306-68

В 1971 году (а некоторые источники утверждают, что в 1973) ввели ГОСТ 2.306-68 в качестве шаблона для системы символов. Этот стандарт действует и сегодня, регламентирует графическое изображение разных типов материала на фасадах и в сечениях, также устанавливает правила нанесения изображений на чертежи всех сфер строительства и промышленности.

Благодаря новым графическим элементам есть возможность обозначать на чертежах любые материалы в процессе создания конструкций и зданий. Это повышает комфорт и удобство в работе над чертежами как в процессе создания отдельных частей, так и при строительстве объектов.

Отличие ГОСТ 2 .306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

• камни — на схеме изображались наклонным пунктиром;
• дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
• грунт — использовались три штриха, представляющих группу с небольшими промежутками;
• штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
• керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

• в непременном порядке необходимо указывать пояснения;
• если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
• фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
• особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
• в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т. п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

• Изображение чертежных шрифтов. — ГОСТ 3454–59.
• Прорисовка линий — ГОСТ 3456–59.
• Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
• Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
• Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

Элементы дизайна – Солярии | Элементы дизайна – Двери и окна

Библиотека элементов дизайна Sunrooms содержит 12 символов стеклянной крыши и зимнего сада.
Используйте библиотеку векторных трафаретов Sunrooms для рисования планов дизайна соляриев, макетов домов, архитектурной и строительной документации.
«Солярий, солярий, солнечная веранда или солярий — это сооружение, обычно сооружаемое сбоку от дома, которое позволяет наслаждаться окружающим ландшафтом, будучи защищенным от неблагоприятных погодных условий, таких как дождь и ветер. Его можно отнести к как патио, солярий, зимний сад или комната во Флориде.Эта концепция популярна в США, Европе, Канаде, Австралии и Новой Зеландии.
В Великобритании термин консерватория обычно используется для обозначения солярия, несмотря на то, что он не используется в качестве оранжереи, как традиционные оранжереи.

Однако солярии с непрозрачной крышей можно считать отличными от зимних садов с прозрачными или полупрозрачными крышами». [Солярий. Википедия]
Библиотека форм Sunrooms предоставляется решением Floor Plans из области Building Plans в ConceptDraw Solution Park.

Символы солярия

Используемые решения

Строительные планы >

Планы этажей

Библиотека элементов дизайна Двери содержит 69 символов дверей.
Библиотека элементов оформления Windows содержит 34 обозначения окон и створок.
«Дверь — это открывающаяся или закрывающаяся конструкция, используемая для блокировки входа, обычно состоящая из внутренней стороны, обращенной внутрь помещения, и внешней стороны, обращенной наружу этого помещения. Хотя в некоторых случаях внутренняя сторона дверь может соответствовать своей внешней стороне, в других случаях между двумя сторонами существует резкий контраст, например, в случае с дверью транспортного средства.

Кроме того, двери обычно состоят из панели, которая качается на петлях или скользит или вращается внутри пространство.” [Дверь. Википедия]
«Окно — это отверстие в стене, двери или транспортном средстве, через которое проходит свет и, если оно не закрыто или не запечатано, воздух и звук. Современные окна обычно застеклены или покрыты каким-либо другим прозрачным или полупрозрачным материалом. на месте рамами. Многие застекленные окна могут быть открыты, чтобы обеспечить вентиляцию, или закрыты, чтобы исключить ненастную погоду ». [Окно. Википедия]
Используйте библиотеки фигур Двери и Окна для создания планов домов, планов домов, макетов планов этажей и проектов домов с помощью программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO.
Библиотеки векторных трафаретов Двери и Окна предоставляются решением Floor Plans из области Building Plans в ConceptDraw Solution Park.

Символы дверей и окон

Используемые решения

Строительные планы >

Планы этажей

Обозначения на архитектурных чертежах – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 25 ноя 2022

См. полная история

В этой статье перечислены некоторые из наиболее часто используемых символов на архитектурных чертежах и проектах.

	1-клавишный выключатель света
	2-клавишный выключатель света
	2-клавишный двухпозиционный выключатель света
	Регулируемый встраиваемый прожектор
	Автоматический воздухоотводчик
	Ванна
	Блокворд
	Дымоход котла
	Кирпич
	Разрывной резервуар категории 5
	Компрессор
	Бетон
	Потребительский блок
	Диммерный переключатель
	Дверь (план)
	Настенная розетка с двойным выключателем
	Настенная розетка с двойным выключателем над уровнем столешницы
	Ethernet-гнездо
	Расширительный бак
	Фильтр
	Гибкий шланг
	Напольная плитка
	Ограничитель потока
	Стекло
	Хардкор
	Твердая древесина
	Наклон (ступеньки, лестницы или пандусы) со стрелкой на более высокой стороне
	Изоляция
	Запорный клапан
	Лампа
	Запорный клапан
	Механический вентиляционный вентилятор
	Коалесцирующий материал с микропузырьками
	Обратный клапан
	Северная точка
	Пассивная вентиляция
	Мощение
	Подвесной светильник
	Фанера
	Датчик давления
	Насос
	Радиатор
	Выход дождевой воды
	Встраиваемый потолочный светильник
	Встраиваемый прожектор
	Черепица
	Щебень
	Предохранительный клапан
	Песок
	Пиломатериалы
	Гнездо для бритвы
	Черепица
	Душевой поддон
	Ответвление с одним переключателем и предохранителем
	Настенная розетка с одним выключателем
	Раковина
	Грунтовая вентиляционная труба
	Электромагнитный клапан
	Лестница со стрелой на верхней стороне
	Камень
	Каменная кладка
	Телефонная точка
	Датчик температуры
	Контрольная точка
	Термостат
	Вешалка для полотенец
	Дерево (существующее)
	Дерево (предлагается)
	Дерево – удалить
	Промковш
	Телевизионная антенна
	Настенный светильник
	Умывальник
	туалет
	Датчик веса
	Окно (фасад) с указанием направления открывания – точка треугольника указывает на сторону с петлями
	Окно (план)

• Архитектор.
