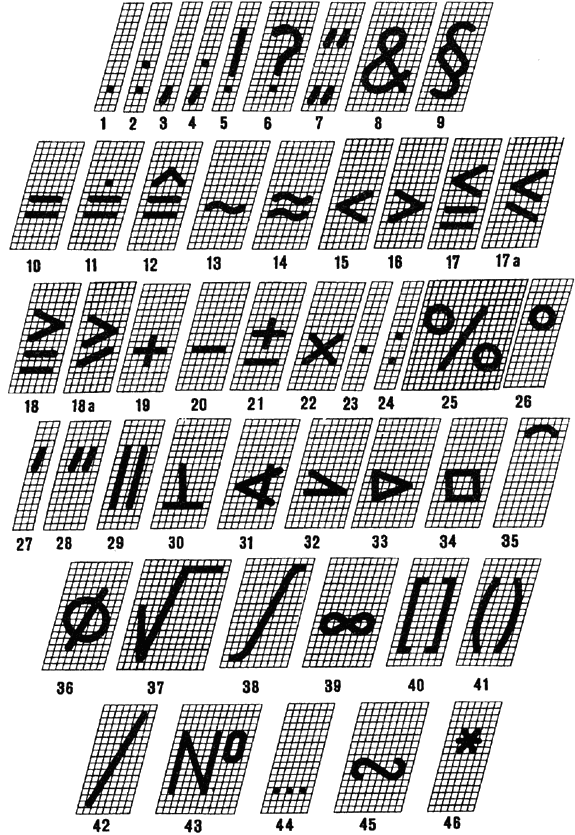

Шрифты для надписей на чертежах 67

28 —

Л И G Т № 69

ТРАФАРЕТЫ И ПРИБОРЫ ДЛЯ ВЫПОЛНЕНИЯ НАДПИСЕЙ

При надписывании чертежей применяются трафареты, нормо-
графы и разные механические приборы. Для выполнения тушью букв
и цифр применяют специальные перья: чертежные, воронкообразные,
стеклянные, а также стеклянные трубки и т. д.

Описание чертежных инструментов, перьев и других прис пособ
лений, применяемых при выполнении надписей, а также способов
пользования ими изложено на следующем листе.

Выполнение надписей с помощью трафаретов, нормографоз, ме¬
ханических приборов и прочих приспособлений в некоторой степени
способствует изученчю шрифтов. Применение таких прябороэ вообще
облегчает и ускоряет выполнение надписей.

Однако применение таких приспособлений имеет ряд неудобств
и недостатков.

Главным недостатком является то, что при выполнении надпи¬
сей необходимо иметь в наличии как по размерам шрифтов, так и по
их начертаниям (для русского, грузинского, латинского,” греческого)
несколько комплектов трафаретов, нормографов и прочих приборов.
Недостатком является еще и то, что этимч приспособлениями можно
в основном пользоваться только при выполнении надписей шрифтами
крупных размеров. В практике же более частое применение имеют
шрифты малых размеров: 5; 3,5 и 2,5.

Кроме того, сама работа трафаретами, нормогра|>ами и прочими
приборами требует приобретения определенных навыков и система¬
тического упражнения.

Изучающим черчение и, в частности, стандартные шрифты зат
руднительно иметь соответствующие наборы нужных приспособлений.
Это могут иметь, и то не всегда, учебные заведения, конструктор¬
ские бюро, проектирующие организации и т. п.

Эти приборы и механические приспособления изготовляются сог¬
ласно стандартным размерам. Поэтому невозможно пользоваться при¬
борами, если приходится отступать от ширины букв или цифр при
малых размерах места для надписи.

Но основным является то, что шрифт для надписей на черте¬
жах относится к группе рукописных шрифтов, т. е. при выполнении
надписей буквы и цифры не строятся, а пишутся.

Поэтому изучающие черчение должны обратить
серьезное внимание на приобретение навыков в вы¬
полнении надписей стандартным шрифтом непосред¬
ственно рукой, без использования для этого специ¬
альных сложных приспособлений и приборов. Надо на¬
учиться писать быстро и ясно, но ясность связана с соблюдением

конструкций и размеров букв и цгфр.

Вместе с тем все, что действительно облегчает и механизирует

труд при выполнении надписей, должно применяться.

Надо сочетать умение быстро и четко писать с применением
приспособлений с тем, чтобы максимально ускорять процесс работы.
Некоторые простейшие приспособления дня выполнения надписей
как шаблоны и т. д. можно изготовить самому (см. листы №№ 6 7—71).

Для приобретения навыкоз в хорошем исполнении надписей не¬
обходима систематическая тренировка, при которой следует строго
придерживаться очертаний букв, приведенных в стандарте, сохраняя
пропорции их элементов и последовательность приемов начертания.

Целлулоидные трафареты (порнографы)

Целлулоидные трафареты (нормографы) изготовляются из листо¬
вого целлулоида толщиной 0,8—1,2 мм путем выштамповывання пла¬
стинок в форме прямоугольников с вырезами в виде параллело¬
граммов или с вырезами, соответствующими начертаниям
элементов букв и цифр.

Вырезы в трафаретах выполняются по буквам и цифрам требу¬
емого размера.

Трафареты изготовляются с вырезами для всех размеров согла¬
сно ГОСТ 3454-52. При этом вырезы, соответствующие начертаниям

_ 29 _

элементов букв (цифр) для различных алфавитов, выполняются в
отдельности.

В настоящее время выпускаются трафареты, имеющие вырезы,
соответствующие начертаниям элементов букв русского и латинского
алфавитов и арабских цифр.

Трафареты с вырезами в виде параллелограммов можно приме¬
нять для всех алфавитов.

Для того, чтобы во время пользования нормографными перьями
по трафарету тушь не подтекала под ним, к трафаретам приклеи¬
вают с нижней стороны вдоль длинных ребер узкие полосы. Благодаря
этому, трафарет во время работы по нему не соприкасается своей ра¬
бочей частью (вырезами) с бумагой (калькой) (см. фиг. 1 и 2).

Фиг. 1. Трафарет с вырезами в виде параллелограммов

Если требуется только нанести сетку, т. е. разметить места для
букв с определенными размерами и наклоном в 75° к основанию
строки, пользуются трафаретами с вырезами в виде параллелограммов.

В том месте, где на чертеже надо нанести надпись, предвари¬
тельно проводят каргндашом (Н) тонкие линии. На эти линии нак¬
ладывают соответствующий трафарет (по размеру шрифта) и в про¬
резах трафарета остро очинённым карандашом обводят контуры про¬
резов, т. е. вычерчивают параллелограммы или при определенном на¬
выке по прорезам не метают очертания требуемых букв.

Ео время работы трафарет прижимают одной рукой к чертежу,
а другой по нему вписывают нужные слова (числа). После этого, уда¬
лив трафарет, намеченные буквы (цифры) обводят тушью стеклянными
трубочками, специальными перьями или другими приборами для пись¬
ма тушью.

Фиг. 2. Трафареты с вырезами, соответствующими
начертанию букв и цифр

Если требуется надпись на чертеже выполнить непосредственно
тушью нормографными перьями, трубками или другими инструментами
без всякой разметки букв (цифр), то тогда пользуются трафаретами
с вырезами, соответствующими начертаниям элементов букв и цифр

При приобретении определенного навыка с помощью таких тра¬

фаретов можно быстро и красиво наносить надписи, строго выполняя
все требования стандарта для шрифтов.

Фиг. 3. Трафарет универсального тина

С помощью таких трафаретов на чертеже дается возможность
постепенно собирать каждую букву (цифру) из отдельных частей пу¬
тем непосредственной обводки тушью по вырезам в трафарете нормо¬
графными перьями, трубками и другими приборами без предваритель¬
ной их разметки в местах надписи.

Фиг. 4. Транспарант—„сетка”; применение

При копировке чертежей на кальку заранее заготовляют на плот¬
ной чертежной бумаге т. н. „сетку” для наиболее употребительных
размеров шрифтов. В тех местах, где нужно выполнить надпись
требуемым размером шрифта, под кальку подісладывают соответству¬
ющую „сетку”— транспарант. Просвечивая через кальку, транспарант
избавляет копировщика от разметки вспомогательной сетки, для на¬
несения надписей. Этот же способ удобно применять при выполнении
на кальке надписей в угловом штампе, в спецификации и других
наиболее часто встречающихся надписей, для которых также заранее
заготовляют „сетку” с нанесенными на ней контурами букв и цифр
требуемых надписей.

Фиг. 5. Примеры применения трафарета и специального
прибора для исполнения надписей на чертежах

На фиг. 5 слева показан пример выполнения надписи по трафа¬
рету (нормографу), а справа—по специальному прибору, основанному
на принципе пантографа. Этот прибор дает возможность выполнять
на чертеже буквы и цифры по начертаниям, соответствующим вырезам
в трафарете, не накладывая трафарет непосредственно на место, где
наносится надпись.

При перемещении штифтика прибора с помощью рычажков в выре¬
зах трафарета, содержащего все буквы алфавита и цифры, перо или
карандаш в точности повторяет и наносит на чертеж начертание дан¬
ной буквы или цифры. Описанный прибор по сложности конструкции
и неудобству пользования им не находит широкого применения.
