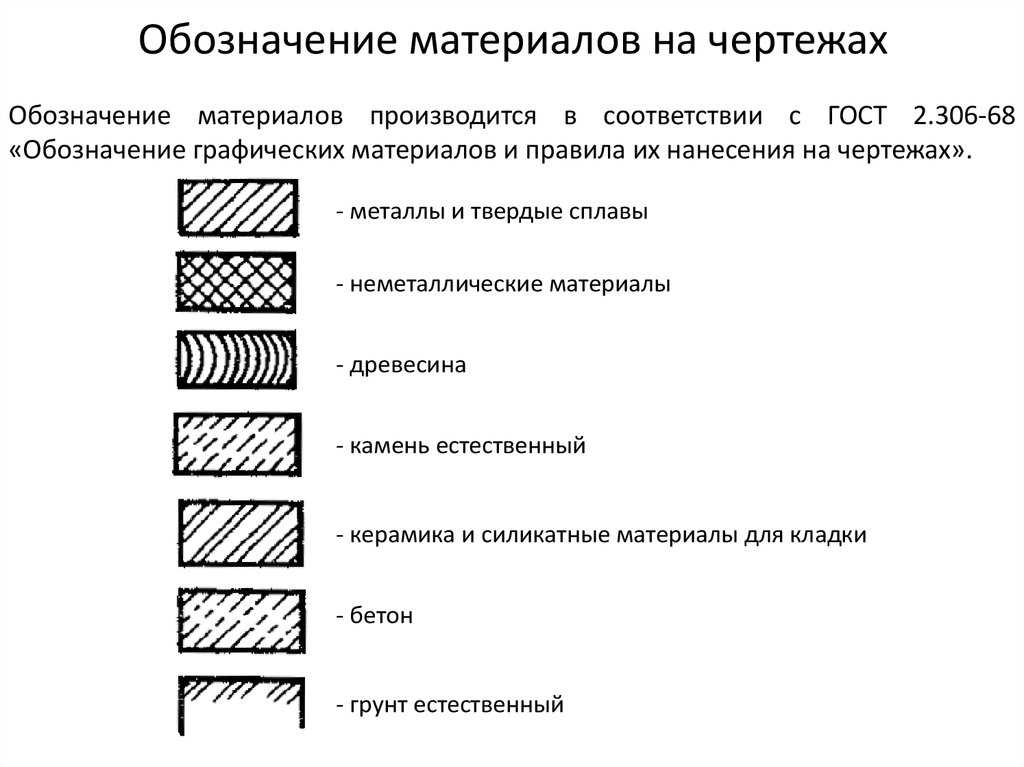

Штриховка на чертежах гост: NormaCS ~ ГОСТ 2.306-68 ~ Общее графическое отображение материалов на чертеже

Далее с помощью уже знакомого нам по предыдущим урокам инструмента «Разрез» добавим еще один вспомогательный вид на чертеж. Сделаем разрез по оси Кривошипа.

Так как на чертеже еще нужно добавить размеры и номера позиций деталей, то, следовательно, главному виду и разрезу будет тесно на одном листе А2.

Поэтому добавляем еще один Лист А2 в чертеж с помощью кнопки «Добавить лист» в правом нижнем углу экрана.

Выбираем формат листа «А2 – ГОСТ-Л2-Г» нажимаем ОК и лист добавляется.

Но разрез А-А пока не переносим на второй лист, а просто выносим за лист чертежа.

Зачем делать именно так я объясню позже. Далее отредактируем штриховку на разрезе в SolidWorks.

Возможно вы спросите, зачем изменять штриховку па разрезе в сборке. Лучше всего на данный вопрос ответить данные выдержки из ГОСТов ЕСКД.

«Штриховку одной и той же детали в разрезах на разных изображениях выполняют в одну и ту же сторону, выдерживая одинаковое расстояние (шаг) между линиями штриховки.

Штриховку смежных деталей из одного материала разнообразят изменением направления штриховки, сдвигом штрихов или изменением шага штриховки.

Сварное, паяное или клееное изделия из одного материала, находящиеся в сборе с другими изделиями, в разрезах и сечениях штрихуют как монолитное тело, показывая границы между деталями сварного изделия сплошными основными линиями.

Шарики в разрезах и сечениях всегда показывают нерассеченными.

Винты, болты, шпильки, штифты, шпонки, шайбы, гайки и другие стандартные крепежные изделия при продольном разрезе показывают нерассеченными.

Непустотелые валы, шпиндели, рукоятки, шатуны и т. п. при продольном разрезе также изображают нерассеченными»

И так, чтобы изменить размер штриховки выбираем деталь на разрезе, штриховку которой стоит изменить. После чего слева сразу открывается параметры штриховки выбранной детали в SolidWorks.

В данном случаем мы будем изменять штриховку детали Опора, модель которой мы выполнили в уроке: «Опора, 3D модель в SolidWorks», а чертеж опоры в этом уроке: «Чертеж опоры с 3D модели в SolidWorks».

Чтобы изменение штриховки материала стало доступно, нужно снять галочку в строке «Штриховка материала».

Снимаем галочку! И нам сразу становятся доступны для редактирования строк угол штриховки и масштаб штриховки. Для опоры я поставлю угол 90 градусов и масштаб штриховки 0. Смотрим что вышло на картинке ниже.

Далее изменяем направление штриховки детали «Ось», а также как указанно в тексте выше снимаем штриховку с гайки, шплинта, шайбы и шпонки.

В итоге данная часть разреза у нас должна иметь данный вид.

Затем я меняю штриховку оставшихся деталей на данном разрезе и окончательный его вид будет таким:

Как видим на разрезе имеются гайки, шайбы, шпонки и шплинты – они по ГОСТ ЕСКД не должны отображаться нерассечёнными. Как это выполнить смотрим в уроке: «Как на разрезе в чертеже SolidWorks отобразить детали нерассеченными»

Далее еще выполним ещё один разрез в котором мы разрежем шпоночное соединение. Штриховка деталей на данном разрезе должна совпадать с предыдущим видом.

На этом с разрезами на данном чертеже все.

Далее проставляем недостающие осевые линия на чертеже.

Затем переходим к простановке размеров на сборочном чертеже.

Перекрестная штриховка может использоваться для создания различных эффектов в зависимости от направления линий и расстояния между ними. Например, линии, расположенные близко друг к другу, создадут более темный тон, а линии, расположенные на большем расстоянии друг от друга, создадут более светлый тон. Линии, нарисованные в разных направлениях, также могут создавать интересные эффекты. Например, диагональные линии создадут ощущение движения , а вертикальные и горизонтальные линии создадут более статичный эффект.

Отказ от ответственности: Учебники по изобразительному искусству поддерживаются читателями. Когда вы совершаете покупки по ссылкам на этом сайте, мы можем получать небольшую комиссию без каких-либо дополнительных затрат для вас.

Определение перекрестной штриховки

Перекрестная штриховка является разновидностью техники затенения , при которой художники рисуют параллельные линии под двумя углами, которые пересекаются друг с другом, создавая впечатление света и тени. Это то, что создает эффект «заштрихованности».

Целью метода перекрестной штриховки является создание диапазон значений на чертеже. Используя эту технику, художник может создавать самые светлые и самые темные оттенки, чтобы создать законченный рисунок.

Рисование с помощью этой техники — отличный способ создать иллюзию трехмерности на двухмерной поверхности. Чем ближе друг к другу заштрихованные линии, тем темнее будет казаться область, и чем больше расстояние между заштрихованными линиями, тем светлее будет казаться область.

Преимущества метода перекрестной штриховки

Штриховка — невероятно универсальная техника, которую можно использовать для создания различных эффектов. Варьируя расстояние, направление и плотность линий, вы можете создать впечатление формы, объема, света и тени.

Основное преимущество техники перекрестной штриховки заключается в том, что художникам не нужно использовать тональное затенение для передачи света и тени. Тональное затенение требует медиума, такого как древесный уголь или графит , где в зависимости от приложенного давления метка будет темнее или светлее. Таким образом, художники могут использовать инструменты для рисования, такие как перьевая ручка , чернильные лайнеры или инструменты для травления, чтобы создать впечатление предмета.

Как начать штриховать

Для начала все, что вам нужно, это инструмент для рисования и немного бумаги. Начните с рисования простых фигур, таких как круги, квадраты и треугольники. Как только вы освоитесь, вы можете начать экспериментировать с различными методами создания меток, используя технику штриховки.

Вы не ограничены созданием идеально прямых параллельных линий, вы можете рисовать изогнутые линии, чтобы они соответствовали контурам формы, которую вы пытаетесь изобразить. Комбинируйте технику штриховки с другими техниками рисования, такими как штриховка , штриховка или тональное затенение . Единственным ограничением для создания впечатления света и тени на вашем рисунке является ваше воображение.

После того, как вы освоите штриховку простых фигур с помощью техники штриховки, попрактикуйтесь в штриховке простых предметов, таких как фрукты. Попробуйте создать свой собственный натюрморт, чтобы рисовать с натуры. Это отличный способ улучшить свои навыки наблюдательного рисования и точно изобразить свет и тень в жизни.

Техника штриховки: Советы

• Представление света, тени и формы на рисунке путем изменения толщины и плотности линий.
• Определите направление штриховки. Горизонтальные линии придадут плоскость, а вертикальные линии создадут впечатление высоты. Диагональные линии привнесут в рисунок динамичность.
• Линии не обязательно должны быть прямыми, некоторые линии будут изгибаться, чтобы соответствовать контурам вашего объекта.
• Меняйте внешний вид меток, особенно если вы рисуете пейзажи, включающие камни, листья и деревья, так как создание большего количества зубчатых меток, каракулей и изогнутых меток сделает ваш объект более органичным и реалистичным.
• Объедините технику штриховки и перекрестной штриховки. Это создаст более интересный и фактурный рисунок.
• Если вы хотите затемнить область, не бойтесь повторять одни и те же линии несколько раз.
• При использовании карандаша используйте более мягкий карандаш и надавливайте, чтобы создать более темные линии в теневых областях.
• Используйте более короткие линии с большей плотностью для представления формы объекта. Большее количество коротких штрихов придает рисунку больше текстуры.

Как сделать перекрестную штриховку: шаг за шагом

Обведите объект

Создайте простой контурный рисунок вашего объекта. Захватите суть предмета с основным планом.

Нарисуйте контуры и детали вашего объекта

При штриховке более сложных объектов вы должны обрисовать некоторые из наиболее важных деталей.

Определите самые темные области

Определите источник света в вашем объекте, так как это поможет вам определить, какие области находятся в тени. Самые темные области рисунка будут находиться дальше всего от источника света. Самые светлые области рисунка можно оставить белыми и без штриховки, если вы используете белую бумагу.

Начните штриховать теневые области

Теперь вы можете начать штриховку теневых областей вашего рисунка, используя различные штрихи. Начните с легкого нажатия и постепенно увеличивайте плотность линий. Работайте по рисунку, добавляя больше линий и увеличивая интенсивность теней.

Выберите, насколько близко должны быть ваши линии. Более тесные линии приведут к более темным областям, в то время как более широкие пространства создадут более светлые области. Если вы рисуете карандашом, сильнее надавите на области, которые вы хотите сделать темнее.

Пересекая штриховку, начните заполнять пространство между линиями. Это приведет к более темной области. Если вы хотите более светлую область, оставьте больше места между штрихами.

Штриховка средних тонов

После того, как вы закончили штриховку теневых областей, вы можете начать добавлять линии в области средних тонов. Эти области должны быть заштрихованы с меньшим нажимом, если вы используете карандаш, используя меньшее количество и более короткие штрихи.

В завершение заштрихуйте самые светлые участки

Самые светлые участки рисунка можно не заштриховывать или добавить несколько светлых линий, чтобы создать ощущение текстуры.

Добавить текстуру

Смешайте и добавьте текстуру к вашему рисунку. Наличие слишком большого количества разрозненных линий может выглядеть несбалансированным и беспорядочным, но, рисуя с в основном одинаковыми метками, а затем смешивая их в конце с некоторыми узорами каракулей, чтобы представить, например, текстуру листьев, вы можете добавить разнообразия своим работам.

Примеры штриховки

Рембрандт создал серию офортов, используя технику штриховки для создания большого диапазона значений. Он рисовал самые разные предметы, от автопортретов до пейзажей. На этом автопортрете «Автопортрет с кудрявыми волосами» блики в волосах представлены более светлыми линиями, которые расположены дальше друг от друга. Это придает рисунку легкость и воздушность.

На этом рисунке Рембрандта штриховки используются для создания иллюзии меха. Более длинные отметины на хвосте изгибаются по контуру формы и представляют более длинные волосы на хвосте.

На этом рисунке Леонардо да Винчи с помощью серебряной точки штриховка используется для создания мягких теней и линий, огибающих форму лошади.

Типы перекрестной штриховки

Контурная штриховка

Контурная штриховка, также называемая криволинейной штриховкой, представляет собой разновидность перекрестной штриховки, при которой художник использует изогнутые линии для представления объема формы с помощью света и тени.

Линейная штриховка

Линейная штриховка создается параллельными линиями, которые могут располагаться близко друг к другу или располагаться дальше друг от друга. Этот метод также называется штриховкой.

Перекрестная штриховка

Обычная перекрестная штриховка — это тип штриховки, в котором используются пересекающиеся линии, расположенные под прямым углом или по диагонали друг к другу.

Инструменты для рисования штриховкой

Ручки или карандаши с тонким наконечником лучше всего подходят для этой техники. Карандаши позволяют изменять силу нажатия на бумагу, в результате чего области становятся светлее или темнее. Ручки дадут постоянную ширину линии. Маркеры также можно использовать для штриховки, однако они могут проступать через более тонкую бумагу.

Упражнения по рисованию штриховкой

Упражнения по рисованию дадут вам возможность попрактиковаться в ряде навыков рисования, которые можно перенести в другие области искусства.

Начертить ряд прямых линий

Это может звучать очень просто, но при использовании этой техники важна ваша точность в создании простых последовательных прямых линий. Во-первых, начните с рисования серии коротких прямых линий относительно близко друг к другу, старайтесь использовать одинаковую ширину линии и интервал для каждой из них. Затем постепенно сближайте линии.

Практикуйтесь в рисовании длинных линий

Рисование длинных прямых линий тренирует ваши способности в точности и контроле давления. Вместо того, чтобы рисовать, двигая запястьем, держите запястье неподвижно и двигайте рукой с карандашом длинными размашистыми штрихами, двигая плечом. Таким образом, вы сможете добиться более точных линий.

Тест скорости

Когда вы освоитесь с основными линиями, вы можете попробовать увеличить скорость. Нарисуйте набор заштрихованных линий, затем перпендикулярные линии, пересекающие первый набор. Выделите себе тридцать секунд и посмотрите, сколько отметок вы сможете сделать.

Затенение сферы

Начните с рисования светлого круга карандашом. Затем начните добавлять контурные линии штриховки, которые изгибаются вокруг формы. По мере удаления от источника света делайте линии темнее. Поработайте над добавлением перекрестной штриховки к затененным областям.

Штриховка в диапазоне тонов

Создайте ряд тоновых полосок, проведя линию вниз по странице и затем добавив метки штриховки, которые сближаются по мере продвижения вниз по странице. Потренируйтесь создавать диапазон тонов, от светлого до темного.

Заполните форму штриховкой

Начните с рисования органической формы карандашом на бумаге. Это может быть лист или простая форма цветка. Когда у вас есть контур, начните добавлять линии штриховки внутри фигуры, меняя давление и расстояние между линиями, чтобы создать разные тона.

Создайте иллюзию пространства

В этом упражнении вам понадобится эталонное фото или натюрморт. Начните с рисования контура объекта карандашом. Затем начните добавлять линии штриховки, делая линии ближе друг к другу по мере их удаления вдаль. Это создаст иллюзию глубины и пространства на вашем рисунке.

Копия работы мастера

Найдите рисунок понравившегося художника, это может быть произведение Рембрандта, да Винчи или кого-то еще. Убедитесь, что на чертеже есть перекрестная штриховка и штриховка в затененных областях. Проанализируйте рисунок и посмотрите, как художник создал иллюзию пространства, света и формы. Посмотрите внимательно на используемые методы штриховки, использовали ли они сочетание перекрестной штриховки с другими метками? Попробуйте скопировать отметки, которые они сделали для создания объекта. Вы многому научитесь, изучая работы великих художников, изучая их подходы к популярным техникам и тонкости их создания знаков. 9. Возьмите альбом для рисования и попробуйте рисовать по 20 минут в день. Будь то рисование линий, затенение или штриховка, все эти методы со временем значительно улучшат ваши навыки.

Попробуйте выполнить упражнения по рисованию, описанные в этом руководстве, и когда вы будете готовы завершить большую часть, разбейте рисунок на этапы и слои, чтобы не перегружаться. Практика рисования не всегда кажется легкой, но если вы будете последовательны, вы увидите самые большие улучшения.

Наконец-то

И все! Теперь вы научились делать перекрестную штриховку и создавать иллюзию света и тени на своих рисунках. Поэкспериментируйте с различной толщиной, плотностью и направлением линий, чтобы увидеть, какие эффекты вы можете создать. И не забывайте тренироваться, практиковаться, практиковаться!
