Графическое обозначение материалов

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.

Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Штриховка газобетона ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Источники информации

Ими для нас послужат:

ГОСТ 3455-59.
Пришедший ему на смену ГОСТ 2.306 — 68.

Расследование

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

На всех сечениях одной детали шаг штриховки одинаков.

Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?

К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.

ГОСТ Р 21.1207-97

Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.

Так что делать при построении чертежа? Воспользоваться лазейкой с произвольным обозначением материала и сноской внизу? Или какие-то нормы все же существуют?

Ответ найдется в довольно неожиданном месте — стандарте, регламентирующем условные обозначения в дорожном строительстве, при построении чертежей автодорог.

Кавабанга! Чем отличается цемент от бетона

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

Обозначения согласно ГОСТ Р 21.1207-97.

Заключение

Надеемся, что наш материал ответил на все вопросы читателя, связанные с обозначением бетона на чертежах. Как всегда, дополнительную тематическую информацию можно обнаружить, просмотрев видео в этой статье. Успехов!

Понятие газобетона

Газобетон – это один из разновидностей ячеистого бетона. Изготавливается он из смеси песка, извести, цемента, воды и газообразователя, чаще всего – алюминиевой пудры.

В результате реакции последней с негашеной известью, происходит процесс вспучивания раствора. В итоге получается материал, наполненный ячейками. Такая структура наделяет газобетон особыми свойствами и качествами, которые мы рассмотрим ниже.

А для начала разберемся, каким бывает газобетон.

Виды материала и сфера применения

В зависимости от назначения, в соответствии с ГОСТ 25485-89, газобетон может быть:

Теплоизоляционным, плотностью 300-400. Он обладает низким коэффициентом теплопроводности и используется исключительно в качестве материала для утепления, так как никаких нагрузок, помимо своего собственного веса, такие изделия выдержать не могут ввиду низкой плотности.
Конструкционно-теплоизоляционным. Его плотность варьируется в пределах от 500 до 900. Он более прочный, используется для возведения стен зданий и перегородок. Данный вид газобетона наиболее распространен среди частных застройщиков.
Конструкционный. Самый прочный вид. Плотность его – 1000-1200. Применяется для возведения зданий, высотой до 3-х этажей.

Однако при этом коэффициент теплопроводности значительно увеличивается, поэтому такой материал нуждается в дополнительном утеплении.

Рассмотрим при помощи таблицы зависимость прочности изделий и их теплопроводности.

Прочность и теплопроводность газобетона:

Вид газобетона	Марка прочности	Коэффициент теплопроводности
Теплоизоляционный	D300	0,09-0,11
Теплоизоляционный	D400	0,11-0,12
Конструкционно-теплоизоляционный	D500	0,12-0,13
	D600	0,14-0,15
	D700	0,18-0,21
	D800	0,21-0,23
	D900	0,23-0,26
Конструкционный	D1000	0,23-0,28
	D1100	0,28-0,34
	D1200	0,29-0,38

Раз уж мы заговорили о применении материала, стоило упомянуть о том, каким образом газобетон и бетон в целом, указывается в строительных проектах на чертежах. Штриховка газобетона на чертежах обозначается в виде пунктирных штрихов – линий, находящихся под наклоном. Наглядно это показано на фото ниже.

Также, в зависимости от типа твердения, газобетон разделяют на автоклавный и неавтоклавный. Автоклавный газобетон (газобетон синтезного твердения) отличается тем, что завершительным этапом изготовления является обработка изделий в автоклаве под воздействием высокой температуры и давления.

Процесс выпуска материала происходит в достаточно короткие сроки. Неавтоклавный газобетон (газобетон гидратационного твердения) твердеет в естественных условиях. Иногда его немного подогревают в специальных машинах до невысокой температуры, с целью ускорения процесса. Достигает марочной прочности такой газобетон в течение 28 дней.

Он несколько уступает по характеристикам своему конкуренту-автоклаву. Это касается, в первую очередь, прочности, морозостойкости, теплопроводности и долговечности.

Сравнение газобетона синтезного и гидратационного твердения:

Наименование показателя	Значение для автоклавного газобетона	Значение для неавтоклавного газобетона
Теплопроводность изделий в сухом виде	От 0,09до 0,38	От 0,11 до 0,40
Морозостойкость, циклов	До 150	До 50
Усадка, мм/м2	0,3	0,5
Марка прочности	От В2,5	От В 1,5
Цвет изделия	белый	Серый
Долговечность, лет	До 200	До 50
Марка по плотности	300-1200	300-1200

В соответствии с типом кремнеземистого компонента, газобетонные блоки могут быть изготовлены на:

Песке;
Золе;
Иных вторичных отходах промышленности.

В зависимости от типа вяжущего, газобетоны бывают:

На цементном вяжущем;
На шлаковом;
На известковом;
На зольном;
На смешанном.

В изделиях при этом содержится 15-50% основного составляющего.

В соответствии с категорией точности, газобетонные изделия разделяют на:

Блоки первой категории точности;
Блоки второй категории точности;
Блоки третьей категории точности.

ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах

Обозначения графические материалов в сечениях

Обозначения графические материалов на видах

Правила нанесения штриховки на чертежах

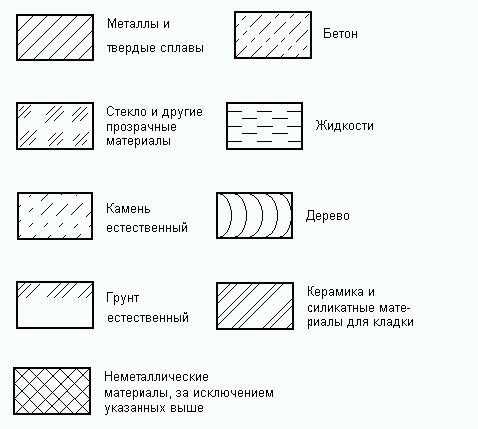

Графическое обозначение материала в сечениях и на виде – штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

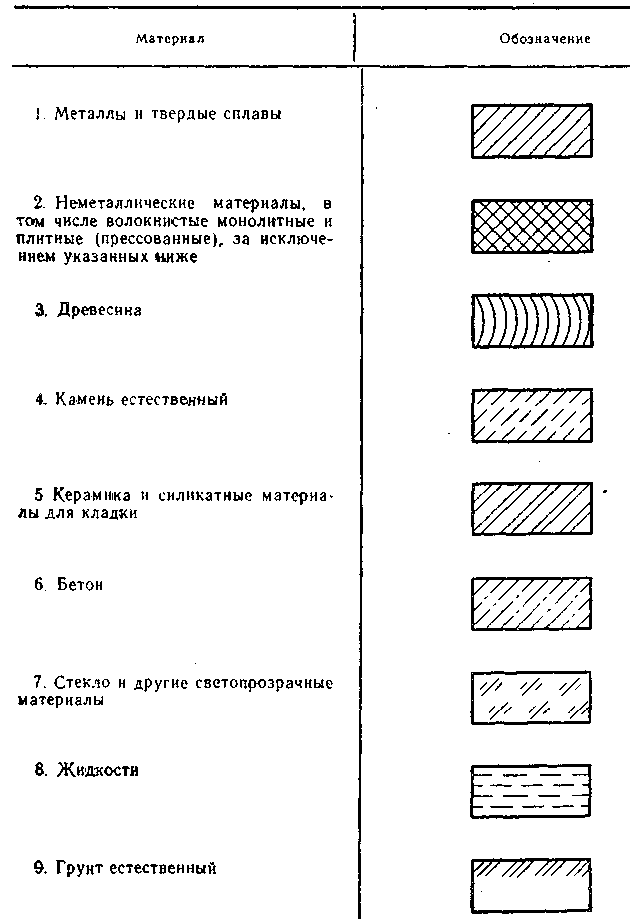

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

Материал	Обозначение
1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный

Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.
Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.
В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.
Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Материал	Обозначение
1. Сетка
2. Засыпка

Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 45 0 к линии контура

Рисунок 2. Штриховка под углом 45 0 к оси

Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о , совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 – 20 о к линиям большей стороны контура сечения.

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого – влево (встречная штриховка).

При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).
Рисунок 11. Образец штриховки смежных площадей
Рисунок 12. Образец штриховки смежных площадей
Рисунок 13. Образец штриховки больших площадей

Правила нанесения штриховке на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис. 1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 45 0 к линии контура

Рисунок 2. Штриховка под углом 45 0 к оси

Рисунок 3. Штриховка под углом 45 0 к рамке чертежа

Рисунок 4. Штриховка под углом 30 0 к рамке чертежа

Рисунок 5. Штриховка под углом 60 0 к рамке чертежа

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 — 20 о к линиям большей стороны контура сечения.

Рисунок 6. Штриховка узких и длинных площадей

Рисунок 7. Штриховка узких и длинных площадей

Штриховка всех обозначений в этом случае выполняется от руки.

Рисунок 8. Штриховка узких и длинных площадей

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

Рисунок 11. Образец штриховки смежных площадей

Рисунок 12. Образец штриховки смежных площадей

Обозначения графические материалов на видах

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

Условное обозначение бетона на чертежах

Штриховка бетона на чертежах

Чаще всего строительство не обходится без строительных чертежей бетона. Одним из их элементов является штриховка. Попробуем разобраться в ее системе оформления.

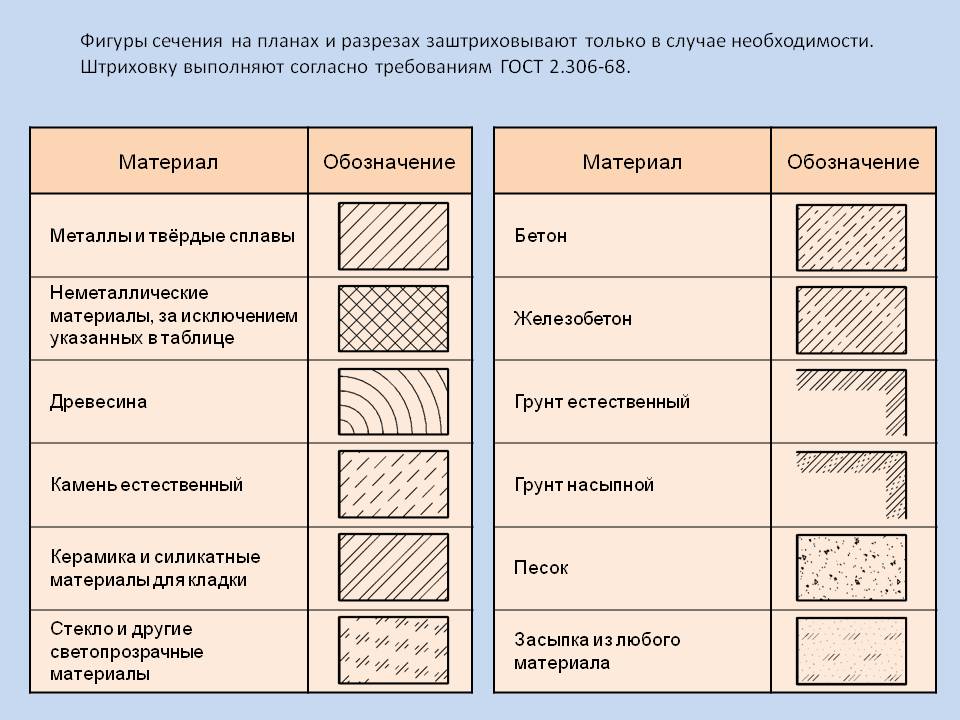

Штриховка бетона ГОСТ Р 21.1207-97.

Понятие, особенности и система источников информации

без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
бетон – пунктирные штрихи-линии под наклоном;
грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

С введением этого стандарта к схемам выставляются следующие правила нанесения:

ГОСТ Р 21.1207-97

Штриховка бетона по ГОСТам

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Источники информации

Ими для нас послужат:

ГОСТ 3455-59.
Пришедший ему на смену ГОСТ 2.306 — 68.

Расследование

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования но

ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

При изображении металлических конструкций

на схемах и чертежах обозначаются профили прокатной стали, из которой они изготовлены, а также другие элементы. Согласно действующим правилам и нормам указывать их следует как в выносных надписях, так и в текстовых документах.

Название и профиль стального проката определяется на основании формы его поперечного сечения. Сейчас самыми распространенными профилями стального проката являются: угловая равнополочная, угловая неравнополочная, тавровая, двутавровая, зетовая, швеллер. Размеры всех этих и других профилей указываются в специальных справочниках на стальной прокат, а также в ГОСТ

ах.

На чертежах в разрезах и видах профили проката

указываются при помощи контурных изображений, при этом скругления уклонов и углов полок не отображаются. С правой стороны от графического изображения профиля проставляются значения следующих величин:

Толщина и ширина полки (для уголка)
Диаметр стержня (для круглой стали)
Номер профиля (для швеллера и двутавра)
Внутренний даиметр и толщина стенки (для трубы)
Ширина и толщина листа (для полосовой стали)

В тех случаях, когда элемент металлической конструкции состоит из нескольких идентичных профилей

, то их количество указывается перед обозначением, к примеру: 3 L 150 × 65 × 7 .

Если проект предполагает применение в конструкции не только стали, но и других металлов (к примеру, алюминия), то для того, чтобы обозначить элементы, которые из них изготавливаются, перед указанием профилей наносятся специальные буквенные символы. Они соответствуют первым буквам названия металла, например: Ал L 60 × 6 .

Чтобы обозначить на схемах расположение таких конструктивных элементов, как фермы, балки, колонны и связи, используются условные изображения.

Чаще всего для соединения друг с другом различных элементов металлических конструкций используются сварные швы, а иногда – заклепки.

Условные обозначения	Наименование	Указание размеров	Размеры
	Круг	d
	Труба круглого сечения	d × s
	Квадрат	a
	Труба квадратного сечения	a × s
	Прямоугольник	a × b
	Труба прямоугольного сечения	a × b × s
	Профиль шестигранный	a
	Труба шестигранного сечения	a × s

Профиль трехгранный	a
Профиль сегментный	a × s
Профиль трапециевидный	a × b × s
	Профиль овальный	a × b
	Труба овального сечения	a × b × s
Профиль полосовой	a × s
Полособульб	Номер или другие данные
Полособульб сдвоенный	Номер или другие данные
	Уголок равнополочный	a × s
	Уголок неравнополочный	a × b × s
Профиль тавровый	Номер или другие данные
Профиль двутавровый	Номер или другие данные

	Швеллер равнополочный	Номер или h × a × s
	Швеллер неравнополочный	Номер или h × a × b × s
Профиль рельсовый	Номер или другие данные
Углобульб	Номер или другие данные
Профиль С -образный равнополочный	Номер или h × a × b × s
Профиль зетовый равнополочный	Номер или h × a × s

Процесс прокатки металла
В современной экономике производство различных металлов имеет немалое значение. Как показывает практика, от того, насколько хорошо в той или иной стране развито металлургическое производство, зависит степень обеспеченности металлами машиностроительных, транспортных, строительных предприятий, сельского хозяйства, а также многих других отраслей. С точки зрения технологии, последней стадией металлургического производства является получение готового проката.

Его непосредственным изготовлением занимаются специализированные прокатные производства. Они оснащены технологическим оборудованием, обрабатывающим практически весь объем стали, который выплавляется в сталеплавильных цехах. Эти машины называются прокатными станами и представляют собой сложный комплекс механизмов, узлов и деталей, предназначенных для осуществления пластической деформации металла. Прокатные станы обладают большой мощностью, а придание стали необходимой формы производится с помощью ее прохождения между валками.

Конструктивно современные прокатные станы состоят из трех основных узлов: рабочих клетей, электродвигателей и передаточных устройств. Рабочие клети состоят из валков, станин, проводки, установочных механизмов и плитовин. Электродвигатели необходимы для вращения валков через передаточные механизмы, которые, в свою очередь, состоят из шпинделей, шестерен, муфт.

По сути дела, в промышленном производстве прокатка – это разновидность обработки металла давлением, при которой ему придается требуемая форма путем сжатия между вращающитмися валками. При этом заготовка вытягивается и сжимается в поперечнике. Профиль готового изделия зависит от профиля отверстий валков, которые сжимают исходную заготовку.

Маркировка, с помощью которой обозначаются различные типы , позволяет получить информацию не только о химическом составе сплава, но и об основных свойствах, которыми он обладает. Правила формирования обозначения, состоящего из буквенных и цифровых символов, регламентируются положениями как отечественных, так и международных нормативных документов.

Дадим общее определения понятия «нержавеющая сталь»

Что же такое «нержавеющая сталь»? Это специальный вид стали, в состав которой при производстве добавлены дополнительные вещества, для обеспечения требуемых физических или механических свойств. Эти вещества называются легирующими химическими элементами и вводятся в сталь или сплав в определенном количестве, массовая доля которых контролируется.
Добавка легирующих химических элементов повышает прочность, коррозийную стойкость стали, снижает опасность хрупкого разрушения. В качестве легирующих добавок применяют хром, никель, медь, азот (в химически связанном состоянии), ванадий и др.

Таким образом сталь, обычно называемая «нержавеющей» относится к группе легированных сталей. Основная цель введения легирующих добавок в нержавеющую сталь сделать ее коррозионно-стойкой, т.е. способной противостоять воздействию электрохимической и химической коррозии (атмосферной, почвенной, щелочной, кислотной, солевой), межкристаллитной коррозии и коррозии под напряжением. Основным легирующим элементом нержавеющей стали является хром (Cr).

Согласно новому ГОСТ 5632-2014 «Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» к легированным нержавеющим следует относить стали с минимальной массовой долей хрома 10,5% и максимальной массовой долей углерода 1,2%. У ограниченного количества легированных нержавеющих сталей допускается минимальная массовая доля хрома 7,5%.

Вероятно это связано с тем, что ранее действующий стандарт ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» был менее требователен к минимальной массовой доле легирующих элементов.

Для усиления коррозионных свойств и придания необходимых физико-химических свойств нержавеющую сталь дополнительно легируют никелем (Ni), титаном (Ti), молибденом (Mo), ниобием (Nb) и другими элементами.

Виды металлического круга по способу производства

Горячекатаный

Сортамент горячекатаного стального круга определяется ГОСТом 2590-2006 (вместо 2590-88), диапазон диаметров – 5-270 мм, по согласованию с заказчиком изготавливают прокат большего диаметра. Для повышения качества поверхности, на которой после горячего деформирования присутствуют следы окалины, используют травление, шлифование, обточку, обкатку.

Горячекатаный прокат востребован при производстве крепежных элементов и других металлоизделий различными способами металлообработки, а также в качестве исходной заготовки для калибрования проката. Горячедеформированный круг используется при строительстве на сварных, болтовых, заклепочных соединениях. Хорошей свариваемостью обладает металлопрокат, изготовленный из сталей с низким содержанием углерода. Эта продукция применяется при устройстве ограждений, для изготовления ворот, калиток, пергол, беседок. К потребителю металлопродукция диаметром до 9 мм поступает мотками или хлыстами, более 9 мм – только хлыстами.

Калиброванный

Калибровка – операция по пластической деформации (может быть горячей и холодной), повышающая точность размеров и качество поверхности, механические характеристики. После нее прокат может обрабатываться на холодновысадочных прессах и высокопроизводительных автоматах для получения деталей, используемых в машино-, станко-, судо-, автомобиле- и авиастроении, в добывающих и перерабатывающих отраслях индустрии.

После холодной калибровки на поверхности образуется наклепанный слой, для которого характерны длинные зерна, вытянутые по направлению оси волочения, высокая твердость, прочность и низкая пластичность. С целью частичного исправления микроструктуры и повышения пластичности проводят реструктуризационный отжиг (выше температур рекристаллизации). В результате такой термообработки твердость и прочность немного снижаются. Производство стального холоднокалиброванного круга регламентируется ГОСТом 7417-75. Диапазон диаметров: без отделки – 30-100 мм, со специальной отделкой поверхности – 3-42 мм.

Кованый

Этот вид металлического круга производится в соответствии с ГОСТом 1133-71 на гидропрессах и ковочных машинах. Диапазон диаметров – 40-200 мм. Из такого круга изготавливают продукцию с высокими требованиями к прочностным характеристикам – цилиндры, валы, шпиндели, шестерни.

Обозначения нержавеющей стали

В наименованиях марок легированной и нержавеющей стали химические элементы, входящие в состав обозначены следующими буквами:

А (в начале марки) — сера
А (в середине марки) — азот
Б — ниобий
В — вольфрам
Г — марганец
Д — медь
Е — селен
К — кобальт
М — молибден
Н — никель
П — фосфор
Р — бор
С — кремний
Т — титан
Ф — ванадий
X — хром
Ц — цирконий
Ю — алюминий
ч — РЗМ (редкоземельные металлы: лантан, празеодим, церий и пр. ).

Наименование марок легированной и нержавеющей стали состоит из обозначения элементов и следующих за ними цифр. Цифры, стоящие после букв, указывают среднюю массовую долю легирующего элемента в целых единицах, кроме элементов, присутствующих в стали в малых количествах. Цифры перед буквенным обозначением указывают среднюю или максимальную (при отсутствии нижнего предела) массовую долю углерода в стали в сотых долях процента.

Наименование марок сплавов на железоникелевой и никелевой основах состоит только из буквенных обозначений легирующих элементов, за исключением

углерода (только для сплавов на железоникелевой основе), для которого цифры перед буквенным обозначением указывают среднюю или максимальную долю углерода в сотых долях процента;
никеля, после которого указывают цифры, обозначающие его среднюю массовую долю в процентах.

Стали и сплавы, полученные с применением специальных методов (процессов) выплавки или специальных переплавов, дополнительно обозначают через дефис в конце наименования марки следующими буквами:

В — с вакуумированием
ВД — вакуумно-дуговой переплав
ВИ — вакуумно-индукционная выплавка
ВП — вакуумно-плазменный переплав
ВО — вакуумно-кислородное рафинирование
ГВР — газокислородное рафинирование с последующим вакуумно-кислородным рафинированием
ГР — газокислородное рафинирование
ДД — двойной вакуумно-дуговой переплав
ИД — вакуумно-индукционная выплавка с последующим вакуумно-дуговым переплавом
ИЛ — вакуумно-индукционная выплавка с последующим электронно-лучевым переплавом
ИП — вакуумно-индукционная выплавка с последующим плазменно-дуговым переплавом
ИШ — вакуумно-индукционная выплавка с последующим электрошлаковым переплавом
П — плазменно-дуговой переплав
ПД — плазменная выплавка с последующим вакуумно-дуговым переплавом
ПЛ — плазменная выплавка с последующим электронно-лучевым переплавом
ПП — плазменная выплавка с последующим плазменно-дуговым переплавом
ПТ — плазменная выплавка
ПШ — плазменная выплавка с последующим электрошлаковым переплавом
СШ — обработка синтетическим шлаком
Ш — электрошлаковый переплав
ШД — электрошлаковый переплав с последующим вакуумно-дуговым переплавом
ШЛ — электрошлаковый переплав с последующим электронно-лучевым переплавом
ШП — электрошлаковый переплав с последующим плазменно-дуговым переплавом
ЭЛ — электронно-лучевой переплав,

ГОСТ 2.

306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.306-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation. Graphical designations of materials and rules for their representation

ГОСТ 2.306-68

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la . Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а

Черт. la

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1 .

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

Материал	Обозначение
1. Металлы и твердые сплавы
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1 .

— сетка;
б –
засыпка

Черт. 1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2 .

Таблица 2

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т. п.
5. Стекло

Примечания:

1. (Исключено, Изм. № 1).

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a
)
или к его оси ( черт. 2б
),
или к линиям рамки чертежа ( черт. 2 ).

Черт. 2а

Черт. 2б

Черт. 2

Черт. 3

Черт. 4

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

Черт. 5

Черт. 6

Черт. 7

(Измененная редакция,
Изм. № 4)
8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт. 8

Черт. 9

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки ( черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона ( черт. 11).

Черт. 10

Черт. 11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины ( черт. 12 ).

(Измененная редакция, Изм. № 1).

Черт. 12

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен,
Изм. № 4)
4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 21.501-93	4

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

Pixel Art Bricks Tutorials

Пиксельное руководство по Bricks Art

Логин Зарегистрироваться

Внимание! Для использования этого веб-сайта требуется современный веб-браузер.

Мы обнаружили, что у вас может быть устаревший или неподдерживаемый веб-браузер. Этот инструмент, как и многие другие на этом сайте и в Интернете, использует функции, доступные только в новых веб-браузерах. Мы рекомендуем обновить ваш текущий браузер или загрузить Firefox или Chrome.

Самая большая коллекция уроков по пиксельной графике в сети! Ищите по теме, автору или медиа, чтобы найти идеальную статью, видео, изображение или книгу для вас. Оставьте комментарий или нажмите «Рекомендовать», чтобы другие узнали, какие уроки вы считаете наиболее полезными!

Новичок в пиксель-арте? Начните с нашего руководства «Пиксельное искусство: с чего начать», созданного для новичков.

Искать по тэгу:

прохождение,
новичок,
спрайты,
анимация,
персонаж,
затенение,
подсказки,
фотошоп,
плитка,
цвета,
линии,
вводный,
изометрический,
сглаживание,
сглаживание,
асеприт,
настраивать,
горные породы,
текстура,
деревья,

палитры,
задний план,
фоны,
палитра,
плитка,
велосипед,
трава,
програмное обеспечение,
воды,
здания,
монстр

Носитель:

AnyTextVideoImageBook

Автор:

Сортировка:

По умолчаниюA-ZПопулярныеНовости

7 туториалов с тегом кирпичи:

TexMexxx (2018)
9
0
Пошаговое руководство по созданию текстуры кирпича.

кирпичи, текстура, затенение, прохождение
Люк Грустное лицо (2018)
1
0
Пошаговое руководство по созданию тайлов подземелий.
плитка, затенение, кирпичи, подземелье, прохождение
Превышение границ (2015)
1
0
Как создать набор фрагментов здания в Photoshop.
фотошоп, плитка, кирпичи, постройки
Двухъядерная студия (2016)

0
0
Пошаговое руководство по созданию базовой плитки в Pyxel Edit.
плитка, кирпичи, новичок, прохождение
Мишель Мор (2016)
0
0
Пошаговое руководство по созданию мозаичной текстуры стены в Photoshop.
затенение, текстуры, кирпичи, плитка, прохождение
XMPT-игры (2014)
0
0
Базовое создание пиксельной плитки.

новичок, плитка, кирпич
Неизвестно (2011)
0
0
Как создавать различные каменные плитки.
плитка, затенение, камни, кирпич

н. э. | присоединяйтесь, чтобы убрать рекламу!

Больше нет руководств по вашим текущим критериям.

Нет учебников по вашим текущим критериям.

Что вы думаете об этой странице?

н.э. | присоединяйтесь, чтобы убрать рекламу!

	СЕССИИ	ПОЛЬЗОВАТЕЛИ	ПРОСМОТРЫ

Кирпич Рисунок Стены Иллюстрация, Грязь на кирпиче, угол, здание, текст png

Кирпичная стена Иллюстрация, грязь на кирпиче, угол, здание, текст png

угол,
корпус,
текст,
прямоугольник,
оранжевый,
машиностроение,
кирпичная стена,
материал,
покраска,
гражданское строительство,
структура,
плитка,
гражданский,
каменщик,
Ладрильо Уэко,
строка,
резиденция,
объектов,
красная кирпичная стена,
квадрат,
Строение дома,
дом,
золотой кирпич,
Архитектурное проектирование,
район,
кирпич и плитка,
кирпичи,
,
построить дом,
карикатура,
бетон,
рисунок Animxe9,
грязь,
грунтовая дорога,
Грунтовые дороги,
Кирпич,
Чертеж,
Стена,
Иллюстрация,
png,
прозрачный,
скачать бесплатно

Информация PNG

Размеры: 600x600px
Размер файла: 56,85 КБ
Тип MIME: Изображение/png

Скачать этот PNG ( 56.

85KB )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

Кирпичная стена Дом, Кирпичная стена, угол, здание, прямоугольник png 600x509px 184,08 КБ
Кирпичная стена Дом, Кирпичная стена, угол, здание, прямоугольник png 600x550px 182,51 КБ
Мультфильм каменщик иллюстрация, шлем и., угол, здание, текст png 517x600px 125,66 КБ
коричневая кирпичная стена, каменная стена кирпичная бумага, кирпичная стена текстура стены, текстура, здание, стена Текстура png 1000x800px 1,69МБ
org/ImageObject”> Каменщик, С плиточным кирпичом, шляпа, инжиниринг, мультфильм png 600x572px 283,08 КБ
Дом каменщика стены, С рукой из красного кирпича, здание, рука, инжиниринг png 799x532px 546,59 КБ
Архитектурное проектирование Строительный материал Кирпич, Хижина, сложенная из кирпича, оранжевый, инжиниринг, качество png 600x600px 418,52 КБ
Фундамент кирпичный, построенный из кирпича., угол, здание, инжиниринг png 600x562px 298,22 КБ
Кирпичная стена, кирпич, угол, здание, текст png 1920x1920px 25,2 КБ
прямоугольный каркас из коричневого глиняного кирпича, каркас из кирпичной стены, затенение декоративным красным кирпичом, здание, плакат, декоративный png 5833x3129px 69,64 МБ
org/ImageObject”>
Кирпич Архитектурное проектирование Кладочный мастерок, Лопата по кирпичу, техника, инжиниринг, кирпичная стена png 1000x660px 129,08 КБ
иллюстрация стены из красного кирпича, штукатурка кирпичной стены, квадратная стена из красного кирпича, угол, текст, текстура стены png 794x1024px 371,99 КБ
Иллюстрация каменщика, каменщик с тесаком, здание, шляпа, мальчик png 501x600px 99,91 КБ
коричневый кирпич, кирпич строительный материал архитектурное проектирование цемент, оранжевый кирпич, угол, здание, камень png 1920x1200px 2,27 МБ
иллюстрация белых блоков, бумажный кирпич, серый кирпич, угол, белый, текст png 1950x889px 666,65 КБ

org/ImageObject”> коричневый и серый кирпичный пол, дорога, кирпич, текстура, угол, шоссе png 2300x3500px 1,82 МБ
кирпичная иллюстрация, кирпичная стена, кирпич, угол, белый, здание png 1493x1920px 148,3 КБ
Кирпичная стена мультфильм, мультфильм кирпичная стена, мультипликационный персонаж, угол, здание png 600x526px 117,24 КБ
Иллюстрация каменщика, ручная роспись кирпича, Акварельная живопись, угол, нарисованный png 800x617px 143,41 КБ
тротуар из бежевого кирпича, дорога, тротуар из кирпича, угол, окрашенный, рука png 800x444px 312,01 КБ
org/ImageObject”> 3D компьютерная графика Иллюстрация, Стены, построенные из пустотелого кирпича, угол, 3D компьютерная графика, текстура стены png 600x518px 187,96 КБ
серый кирпич, бетонная кладка, автоклавный газобетон, кирпич, зольная пыль, цемент, угол, прямоугольник, материал png 1000x1000px 504,11 КБ
Кирпичная каменная стена, кирпичная стена, угол, здание, прямоугольник png 960x480px 55,69 КБ
Архитектура Евклидова, Креативное городское строительство, перспективные линии, стекло, угол, нарисованный png 12501x8336px 7,37 МБ
Рисунок плитки Кирпичная стена, черно-белая сетка, угол, кухня, белый png 768x768px 5,79 КБ
org/ImageObject”> иллюстрация черной кирпичной стены, икона кирпичной стены, нарисованный мультфильм стены, мультипликационный персонаж, текстура, угол png 622x800px 79,57 КБ
Мозаика Glass Stack Стеклянная плитка, Кирпичный фон, стекло, угол, здание png 640x720px 7490,07 КБ
Кирпичная кладка Стены Каменщик Морилка Материал, Кирпичная стена, угол, окрашенный, прямоугольник png 800x610px 196,12 КБ
Керамический кирпич Строительные материалы Архитектурное проектирование, кирпич, угол, здание, сталь png 1000x919px 913,68 КБ
Wall Brick Illustration, Иллюстрация прорвалась сквозь квадратную кирпичную стену, здание, прямоугольник, текстура стены png 1024x934px 1,19 МБ
org/ImageObject”> Кирпич Ladrillo hueco Termoarcilla, 2 пустотелых кирпича, инжиниринг, строительный материал, кирпичная стена png 1000x666px 344,2 КБ
коричневая и белая деревянная поверхность, напольное мраморное одеяло, плитка, кирпич, кирпич, угол, текстиль, треугольник png 700x670px 618,67 КБ
Кирпичная стена Архитектурное проектирование, Кирпичный дом Вагонг, угол, здание, инжиниринг png 1000x823px 253,89 КБ
Дом Коттедж, Дом, угол, здание, дома png 1000x529px 565,27 КБ
Компьютерные иконки Домостроение Архитектурное проектирование, дом, угол, здание, прямоугольник png 512x512px 4,06 КБ
org/ImageObject”> Архитектурное проектирование Строительный материал Инструмент Строитель, Кирпичный молоток Лопата, угол, здание, оранжевый png 1400x1132px 1,1 МБ
Кирпичная строительная стена Архитектурно-строительный дом, 2 пустотелых кирпича, угол, инжиниринг, кирпичная стена png 600x520px 103,71 КБ
иллюстрация коричневого кирпича, перегородка, кирпичная гостиная, потолок, кирпичная стена, узор фона, угол, текст, прямоугольник png 1024x988px 283,32 КБ
иллюстрация чертежа, план этажа план дома архитектурный план, план, угол, здание, треугольник png 650x650px 693,1 КБ
Здание Архитектурный чертеж Архитектурный эскиз, Раскрашенное вручную городское здание, бело-синяя иллюстрация здания, Акварельная живопись, угол, здание png 874x537px 183,22 КБ
org/ImageObject”> Кладочный шпатель Кирпич, кирпич, угол, текст, прямоугольник png 2326x1913px 40,56 КБ
белая керамическая плитка, узор плитки, материал плитки под кирпич, текстура, угол, белый png 800x800px 368,25 КБ
Кирпичная стена, красный пустотелый кирпич, мебель, здание, прямоугольник png 1000x749px 476,04 КБ
Building Computer Icons Office Biurowiec, плакаты недвижимости коммерческое здание, угол, здание, прямоугольник png 512x512px 22,9 КБ
Wall Brick Бесплатный контент, Firewall s, угол, здание, прямоугольник png 522×596 пикселей 57,61 КБ
